迎接IVB!技嘉Z77X-UD5H-WiFi细节解析
1/16

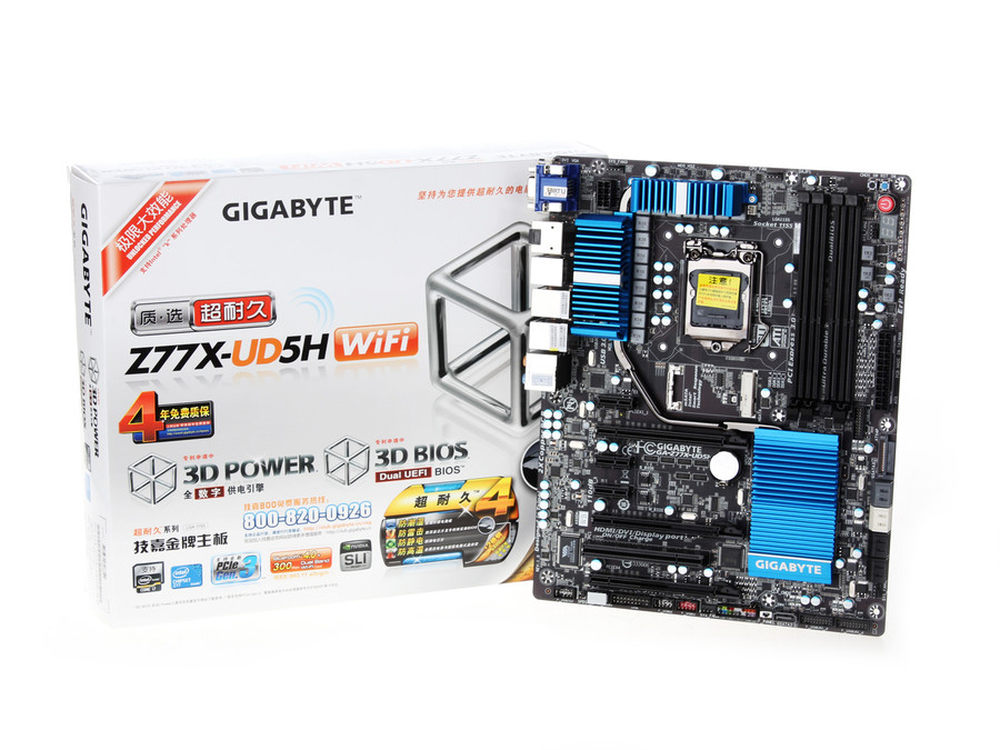

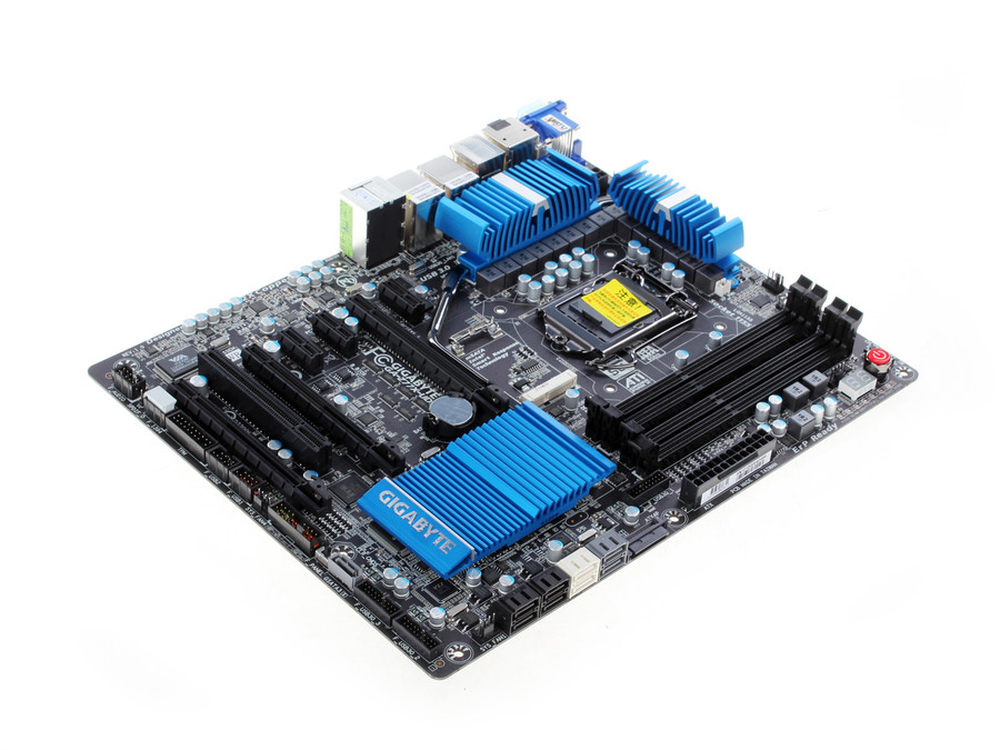

IVB山雨欲来风满楼，各家Z77已经是按捺不住，蓄势待发了。今天给大家带来的是技嘉面向中高端的悍将Z77X-UD5H-WiFi主板高清图赏。
2/16
IntelZ77芯片继续沿用SNB采用的LGA1155处理器接口，向下兼容SandyBridge系列处理器，还原生支持USB3.0。
3/16

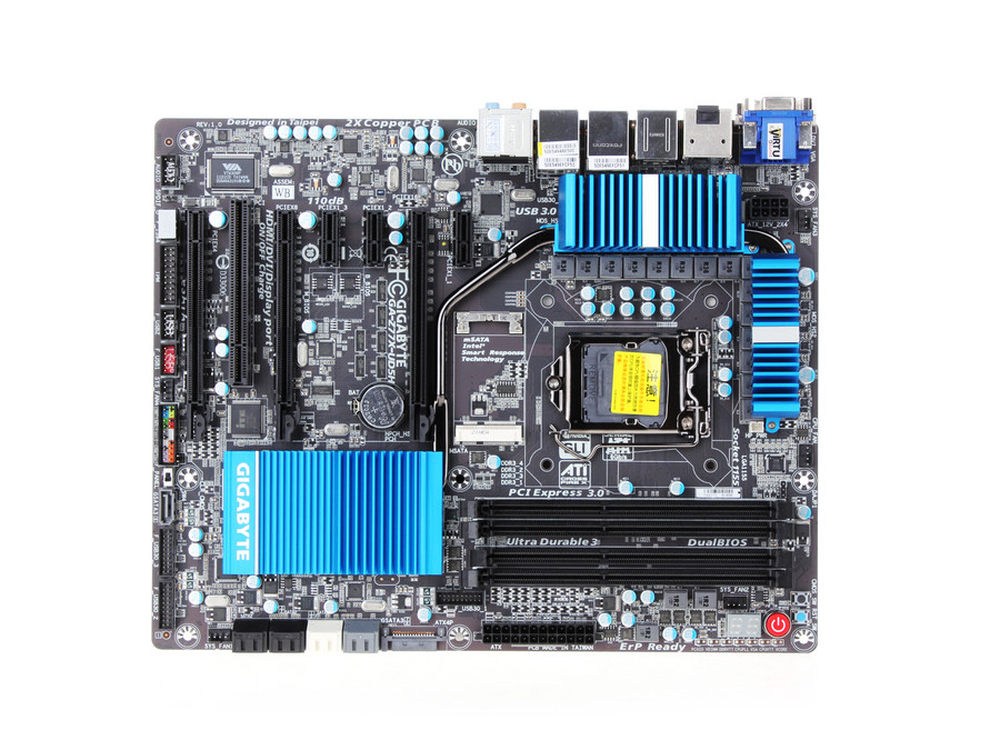

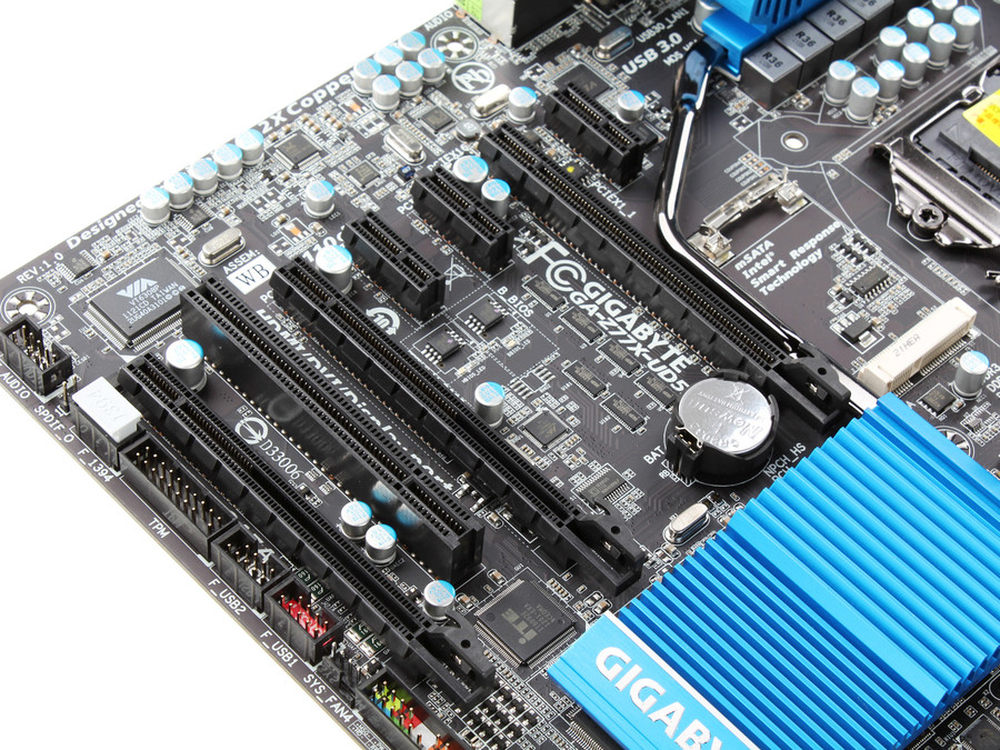

扩展插槽中前两条PCI-E x16均支持PCI-E 3.0并可以拆分成双路x8模式，第三条则是PCI-E 2.0 x4，另外还有三条PCI-E 2.0 x1、一条PCI。
4/16

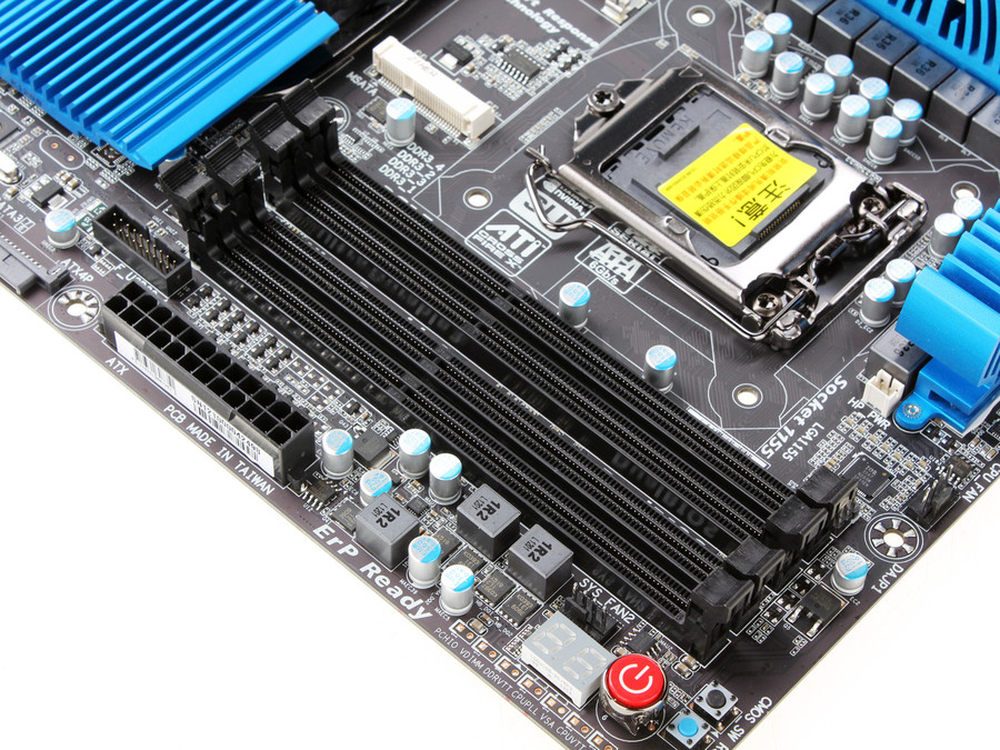

四内存插槽，旁边还可以看到快捷开机按钮和电压监测点。
5/16

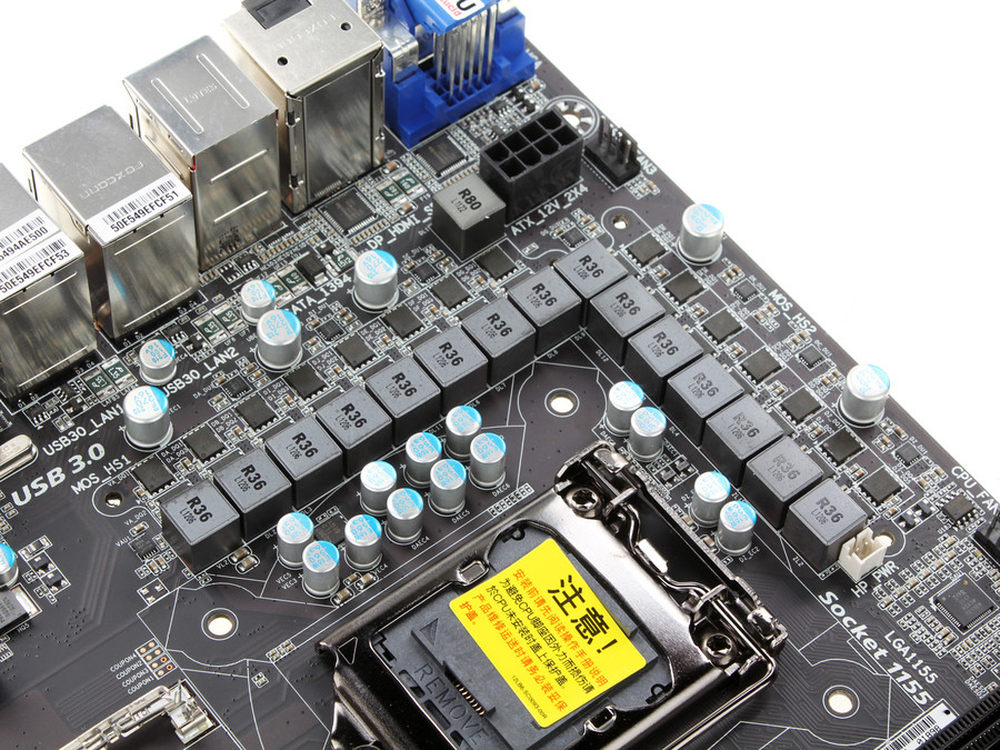

LGA1155处理器接口和供电部分
6/16

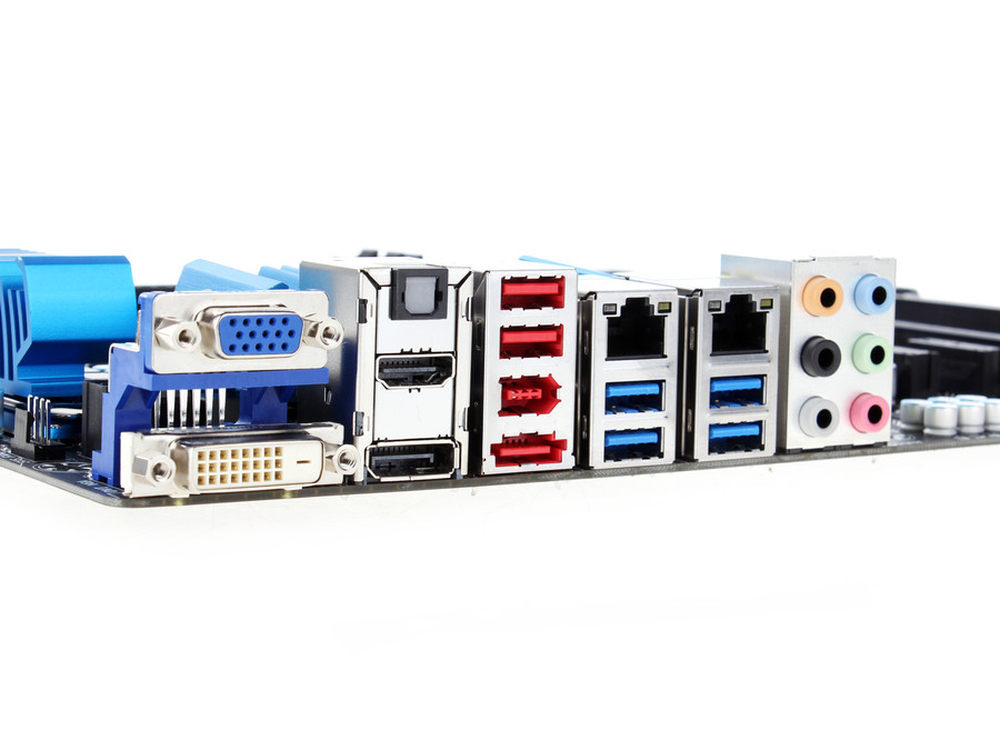

背部接口有VGA、DVI、HDMI、DisplayPort、四个USB 3.0、两个USB 2.0、eSATA(Marvell主控)、FireWire、两个RJ-45、光纤S/PDIF和六个模拟音频口。
7/16

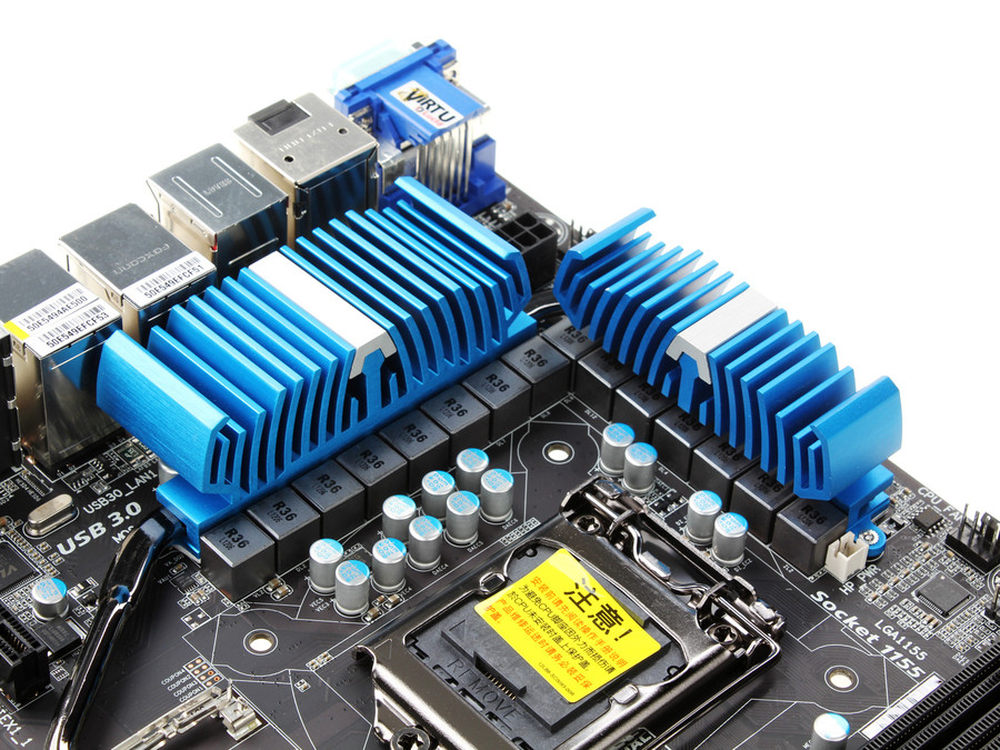

供电上覆盖了细条纹的散热片。
8/16

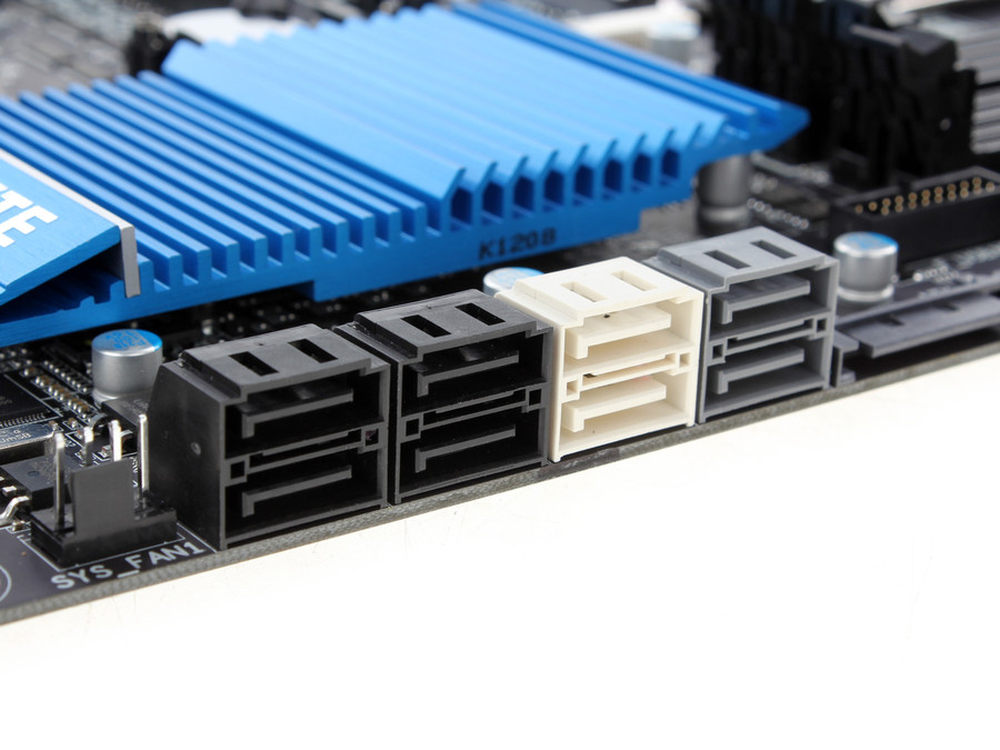

存储接口配备了四个SATA 6Gbps、五个SATA 6Gbps，后者的其中三个来自一对Marvell主控。mSATA依然在，且和其中一个SATA 3Gbps共享通道。
9/16

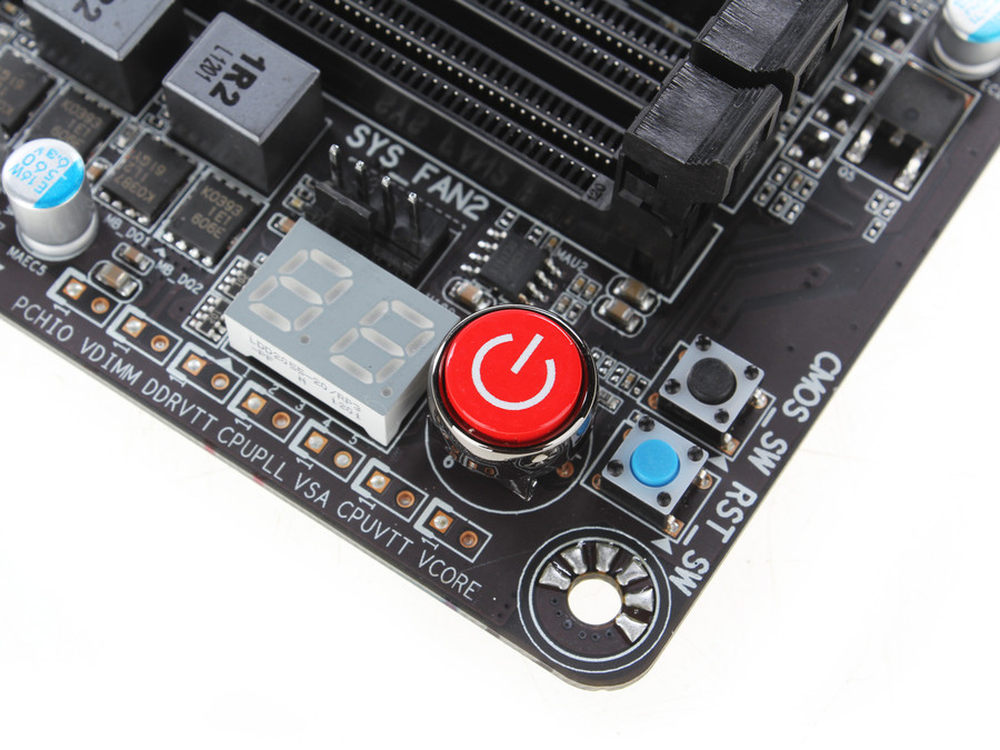

超频方面有ATX4P PCI-E插槽辅助供电、Debug LED指示灯、开机/重启/CMOS清空按钮、BIOS切换开关等等。
10/16

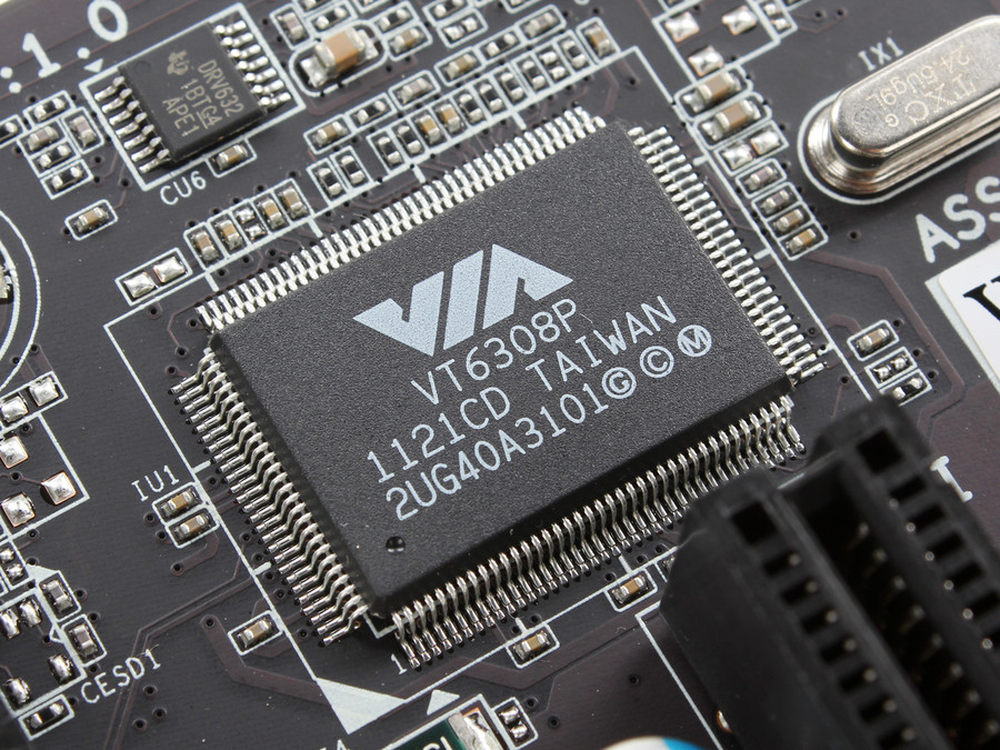

VIA VT6308P是一枚IEEE-1394a控制芯片。
11/16

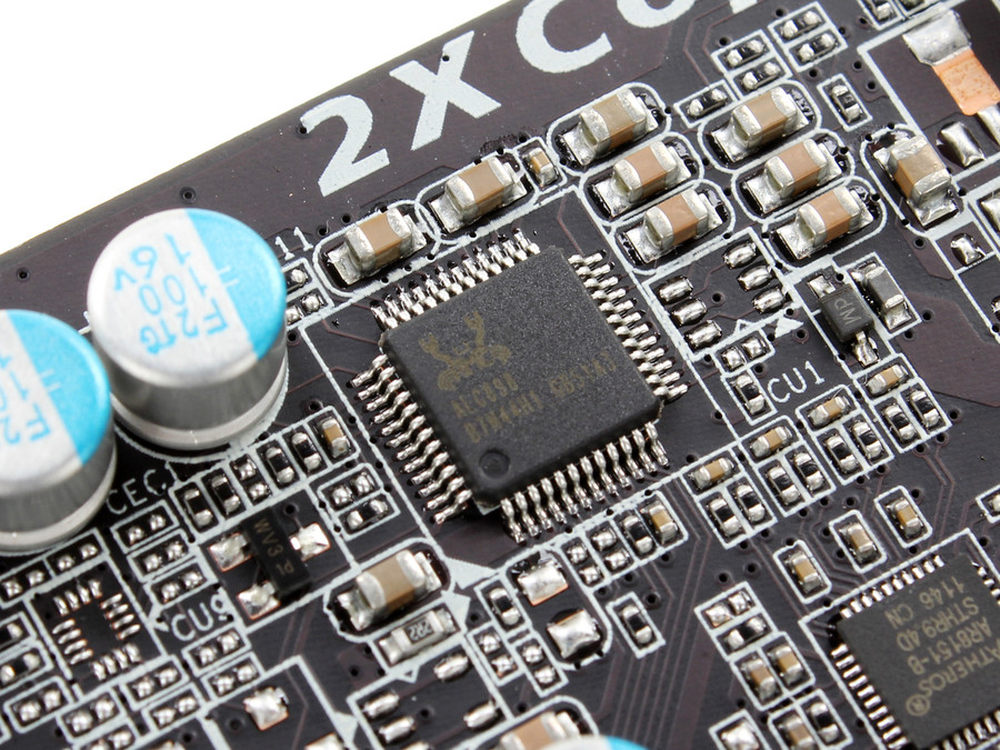

ALC898音频芯片
12/16

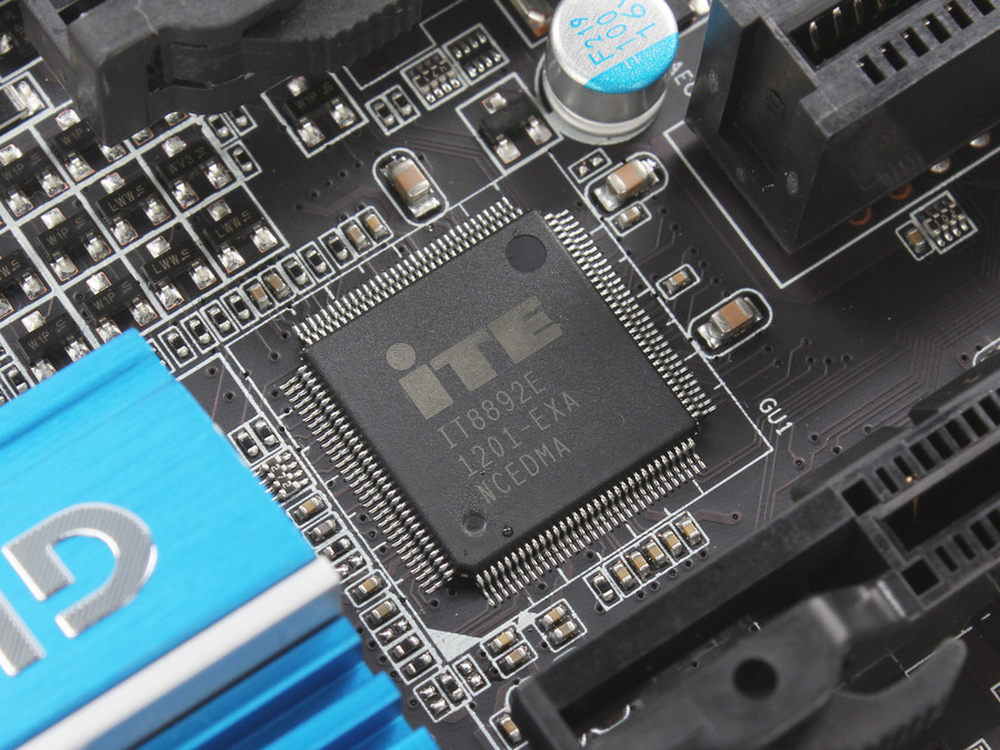

IT8892E PCI-E转PCI桥接芯片
13/16
数字主控供电，取下热管后的样子。
14/16

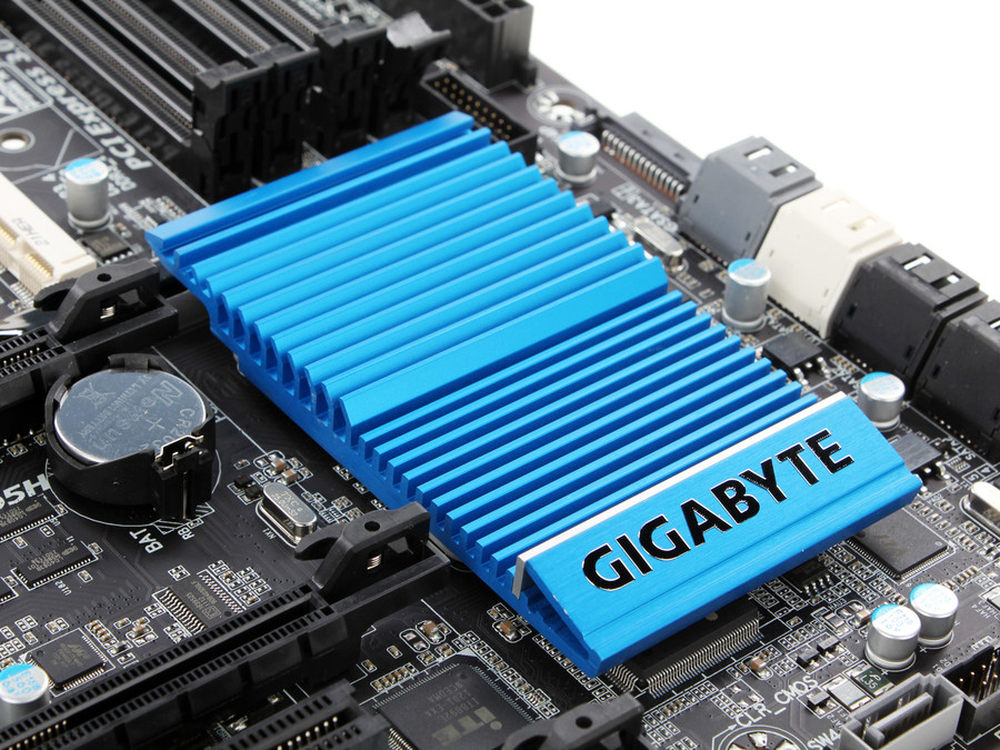

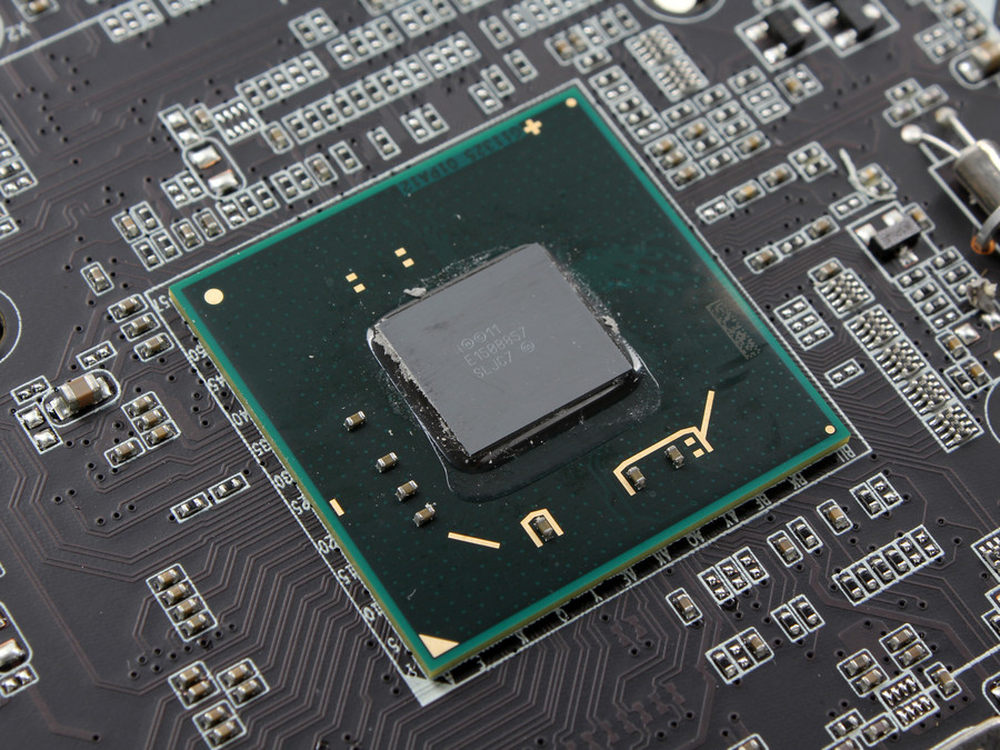

Z77芯片
15/16
做工用料还是很不错的。
16/16
技嘉 Z77 系列主板搭载技嘉全新独家3D Power。技嘉3D Power技术，采用全新数字电源回路模块提供处理器、内存、处理器终端电压(VTT)及内存控制器电压(VSA)实时调教与控制。技嘉3D Power应用程序透过酷炫的图型用户接口，让用户可实时的调校Load line calibration（防掉压功能）并提供过电流及过热保护，使用者透过技嘉独创的3D Power技术，能体验实时调教电源模块，优化最佳系统电源效能。
