世界纪录不是梦！GTX680超频电路改造
1/21
前不久EVGA GTX 680液氮疯狂超频核心狂飙1.9GHz，如此大的超频幅度既有全新的28nm工艺、液氮散热的功劳，当然也少不了改造的供电部分，近日来自kingpincooling论坛就给出了一份改造报告，教你怎么创造世界纪录。
2/21

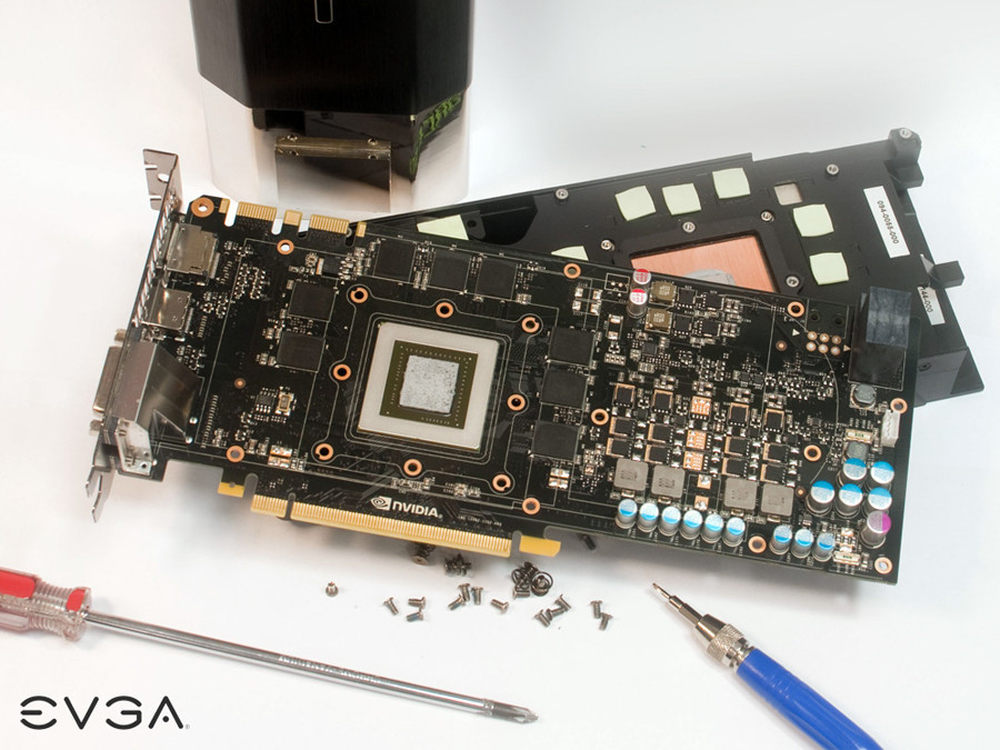

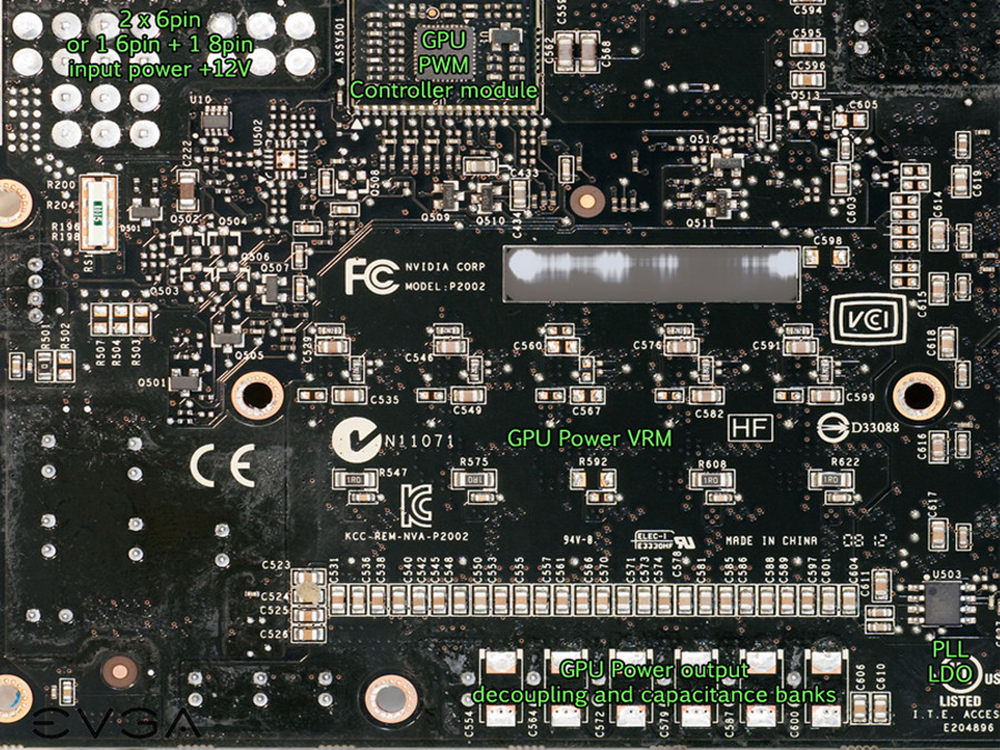

首先要超频得准备一款GTX 680显卡，从已经拆开的GTX 680 PCB来看，GTX 680供电并不富足，PCB还保留了一相供电的冗余。
3/21

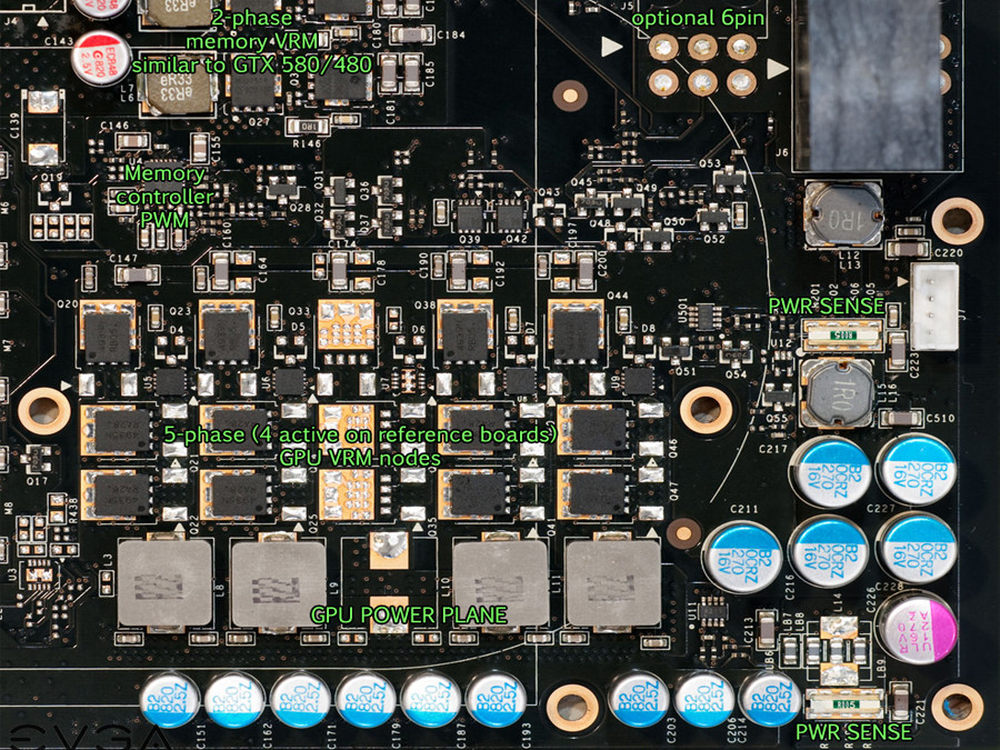

而要使GTX 680冲击2GHz的频率，区区4相核心供电显然是不够的，得配备外接供电模块，实际需要手工焊接。
4/21
PCB背面的PWM芯片
5/21

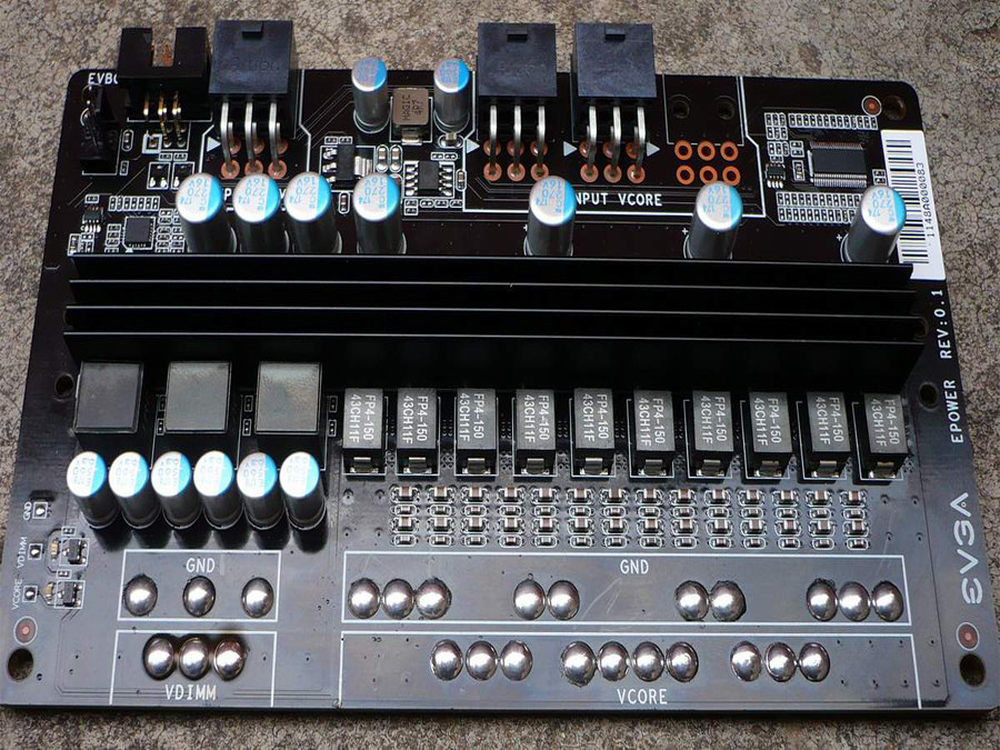

EVGA的EPOWER外置供电模块。本文选取了八相供电设计版本，另外EVGA还提供了图示核心、显存分离的10 3相供电设计模块。
6/21
EPOWER模块都快赶上显卡的个头了！
7/21

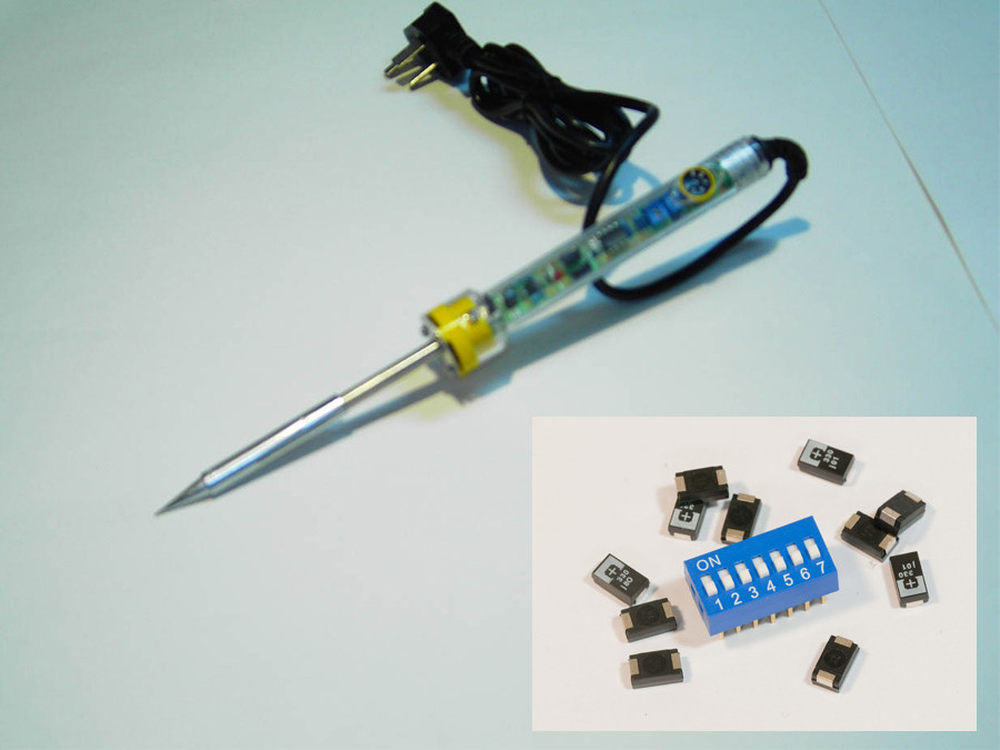

有了显卡和供电模块，当然也少不了工具和配件。
8/21
GTX 680的RT8802A芯片仅支持5相供电，EPOWER模块中为GPU核心分配了5相供电，剩余3相分给显存。
9/21

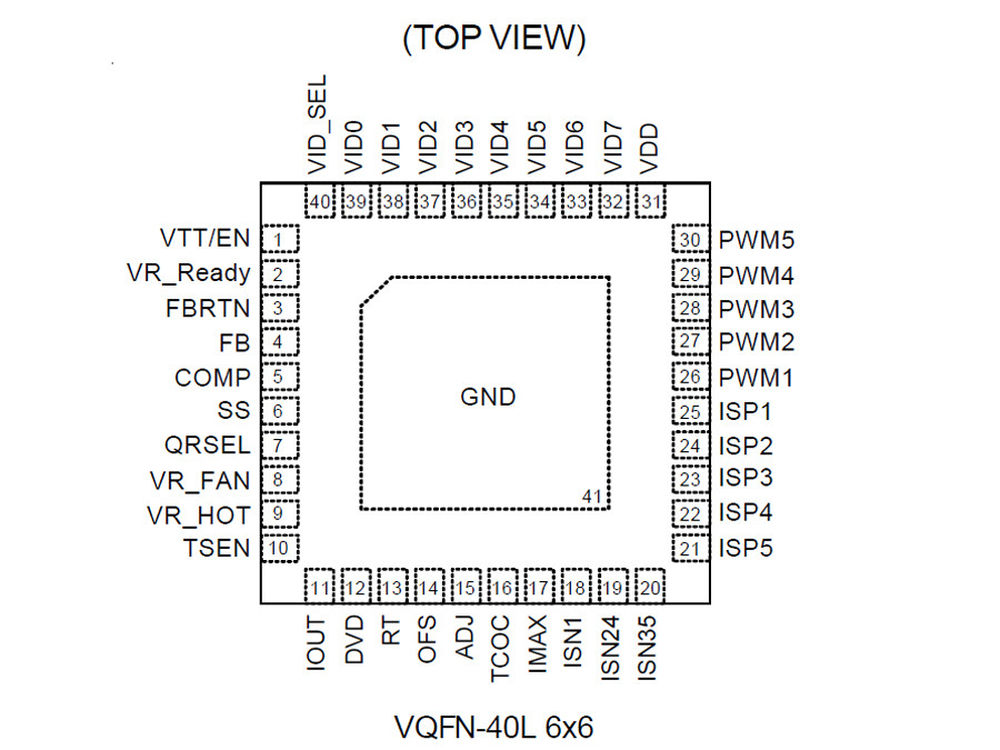

Richtek RT8802A芯片官方针脚定义。
10/21

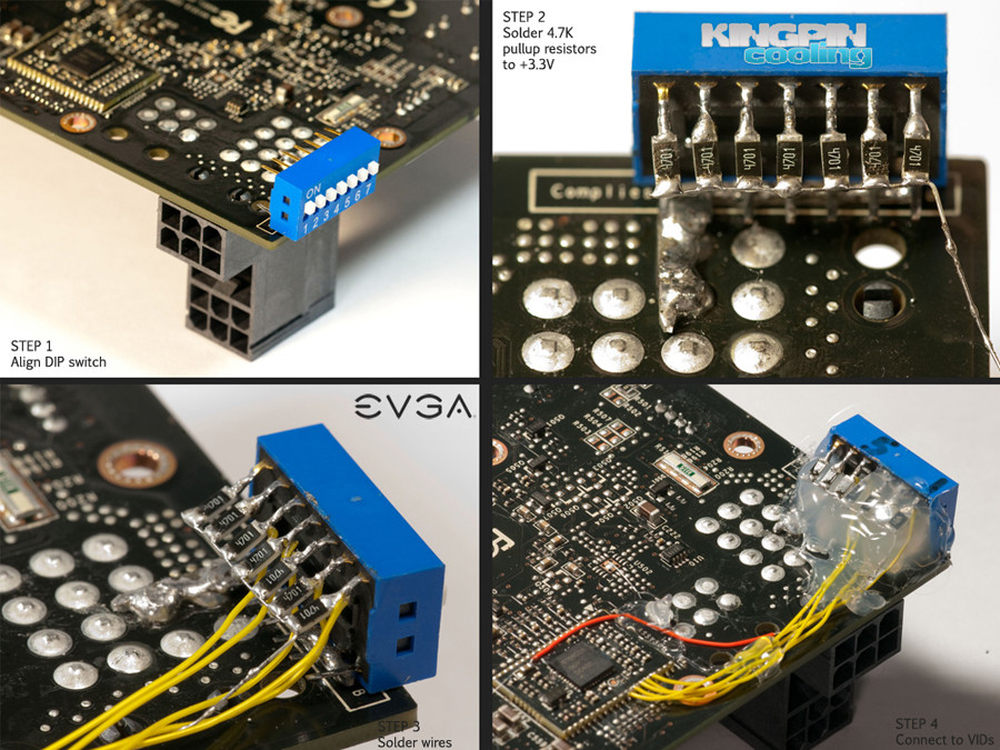

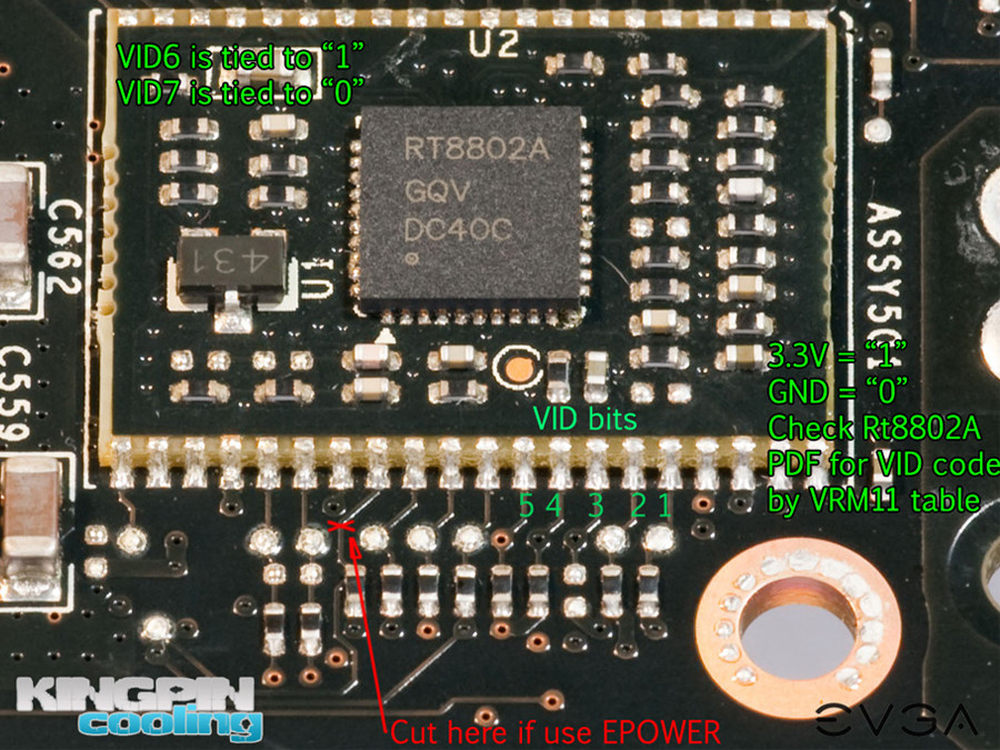

由于要大幅超频GPU，所以核心需要更高的电压，需要对RT8802A芯片进行DIP转换，获得更高的电压。
11/21

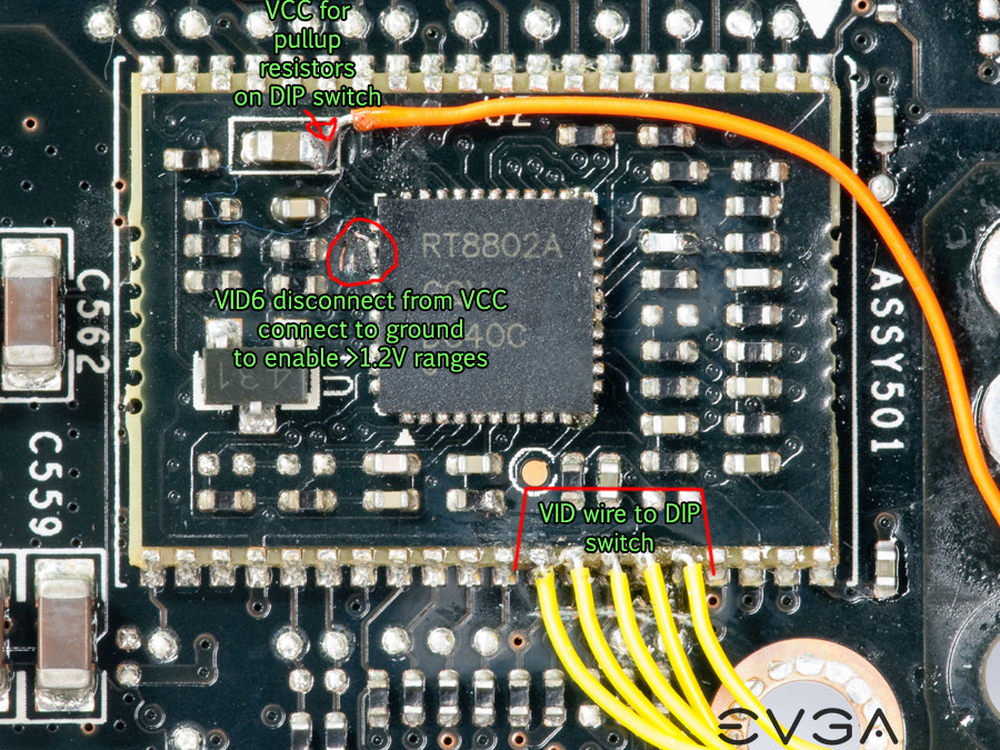

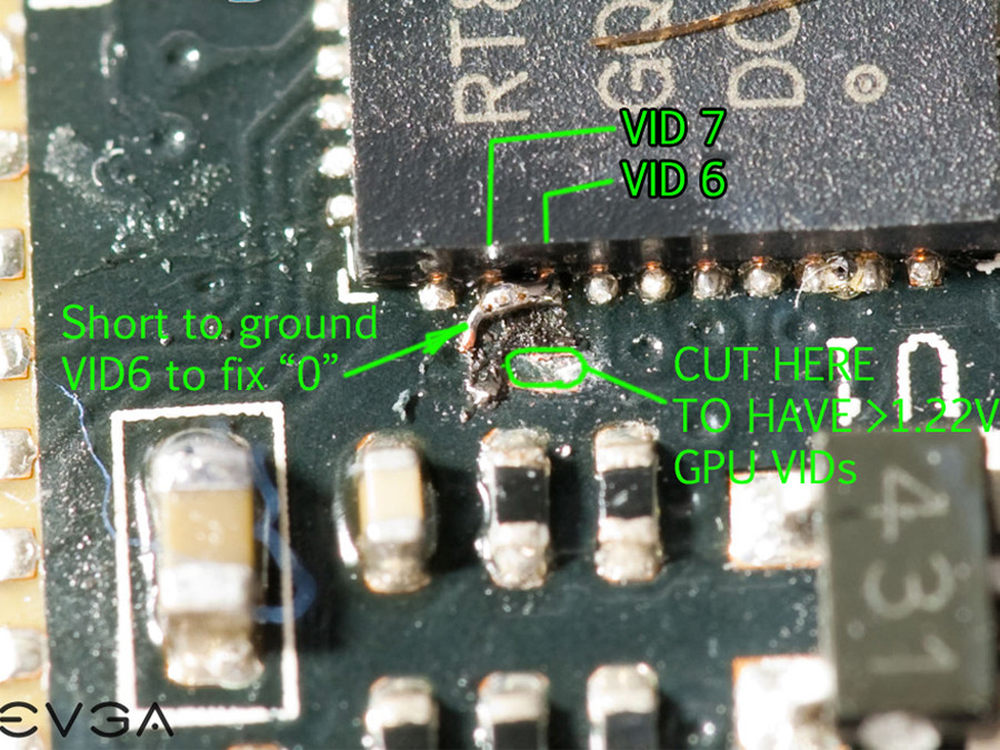

默认NVIDIA官方限制的电压为1.21V，此电压下超频幅度表现非常一般。而只要断开VID6与VCC的连接，手动将其连接GND就可以获得更高的电压。
12/21
图中演示时电压加至1.5V电路板出现烧焦，看来还是有风险的。
13/21

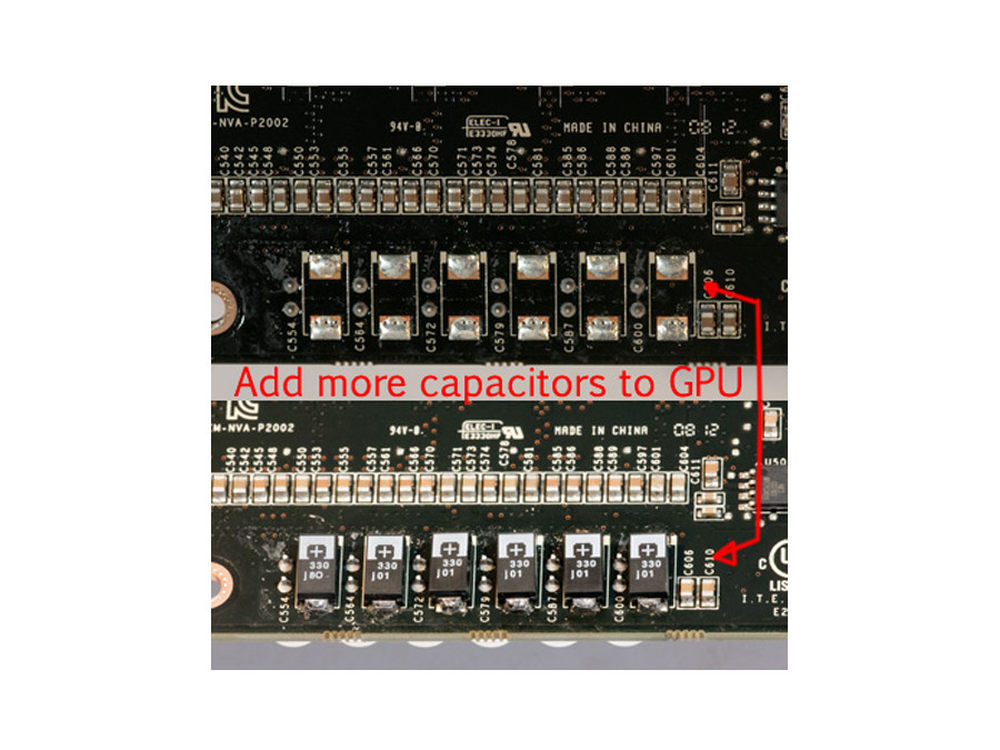

在公版GTX 680的背面供电部分我们可以看到空焊了6颗电容，为了冲击高频率，选择了6颗钽电容将其补齐。
14/21

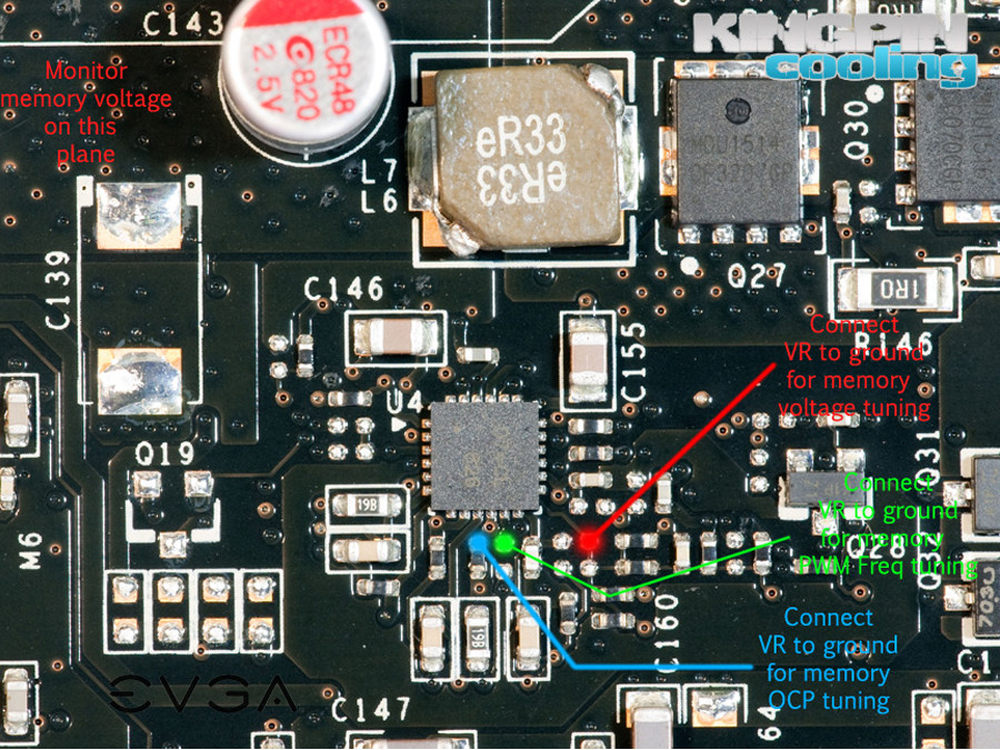

接下来对显存进行改造，公版GTX 680的显存PWM芯片Richtek，管理2相供电设计，并不具备高级的控制功能，所以只需要将VR接地，另外补齐几颗空焊的电容。
15/21

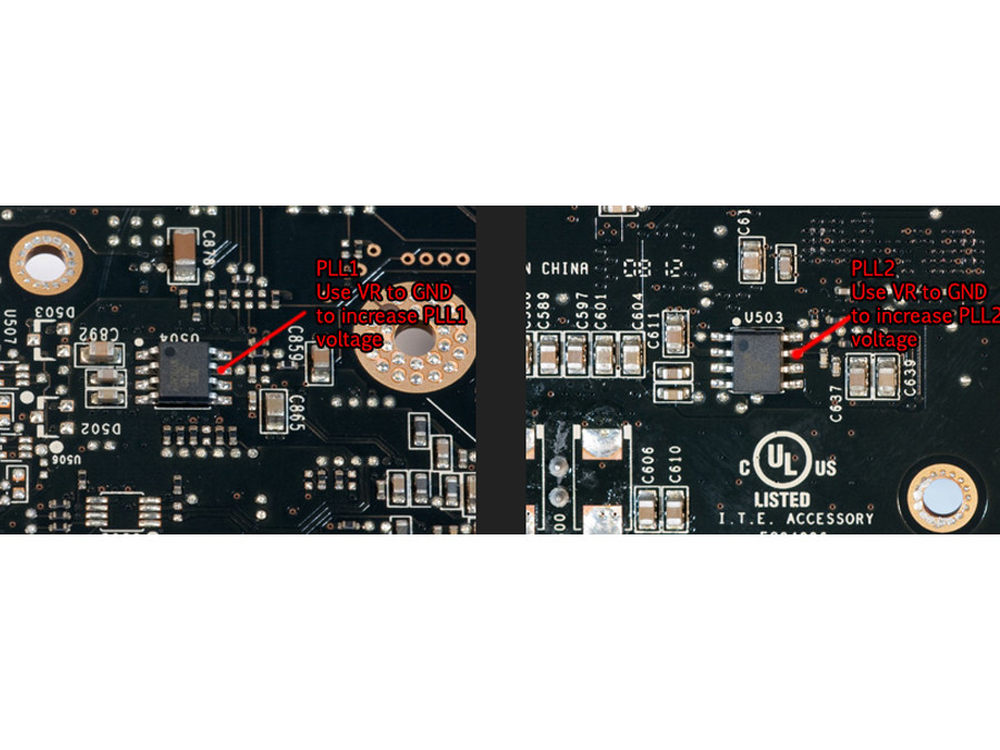

改造完GPU和显存供电后，接下来对PLL进行改造，改造也很简单，分别将PLL1、PLL2的VR接地就可以了。
16/21

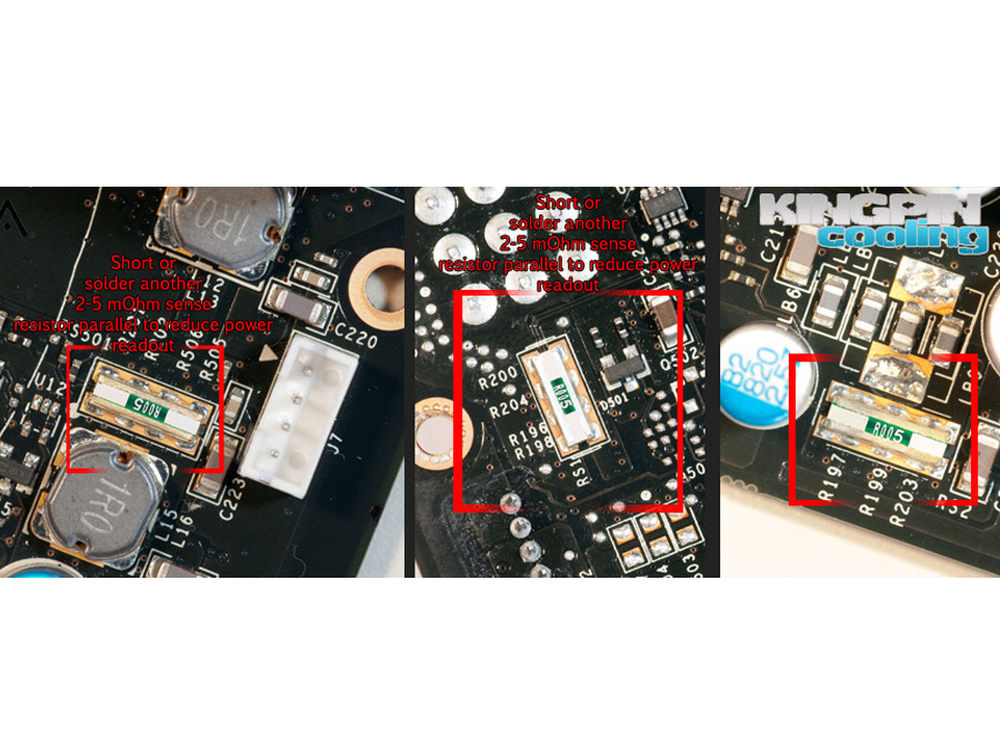

最后就剩下电路保护的解除了，公版显卡为了安全起见，设置了多个过热保护，而破解要做的工作就是移除这些电阻。公版GTX 680使用了3颗5mΩ电阻，当显卡的功耗上升到一定程度时，电阻就会升温至限制临界点，而你要做的就是把这3个电阻短接，或者是并联、或者替换这颗电阻就可以了。
17/21
下面就是纯手艺活了，将EPOWER模块焊接到显卡PCB上就可以了。
18/21

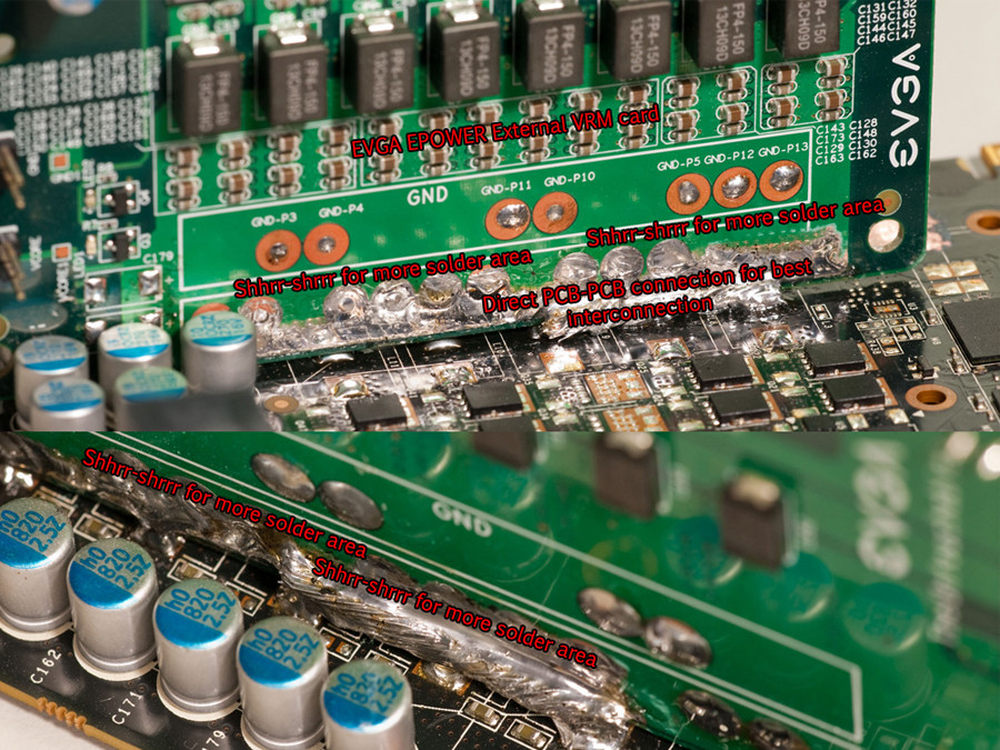

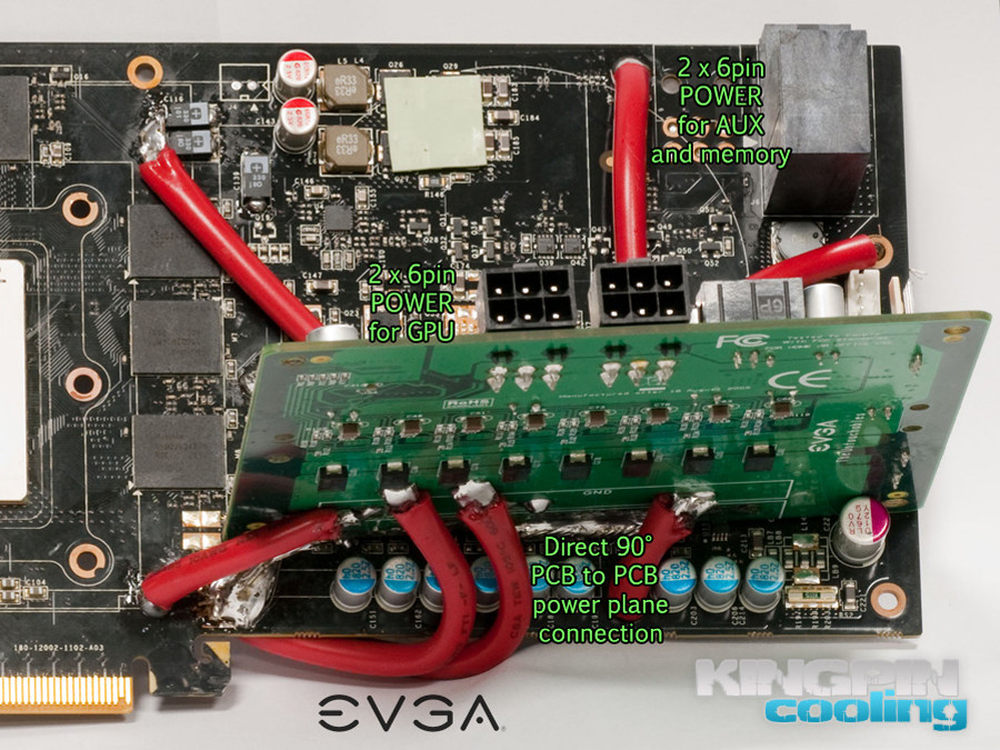

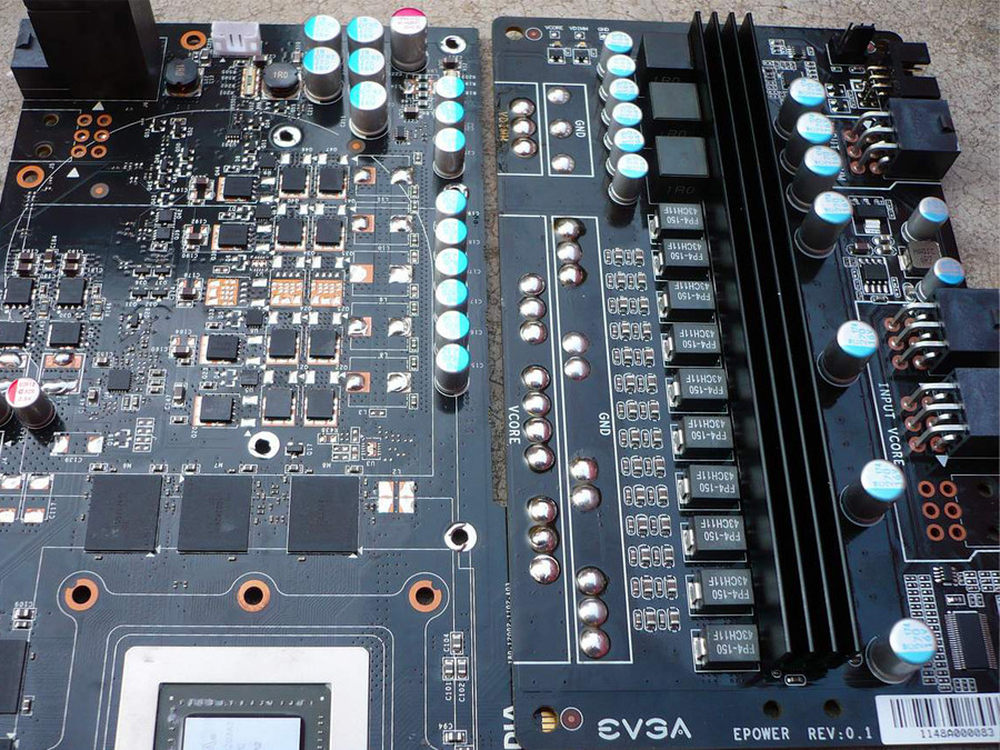

首先是PCB版之间的焊接。
19/21

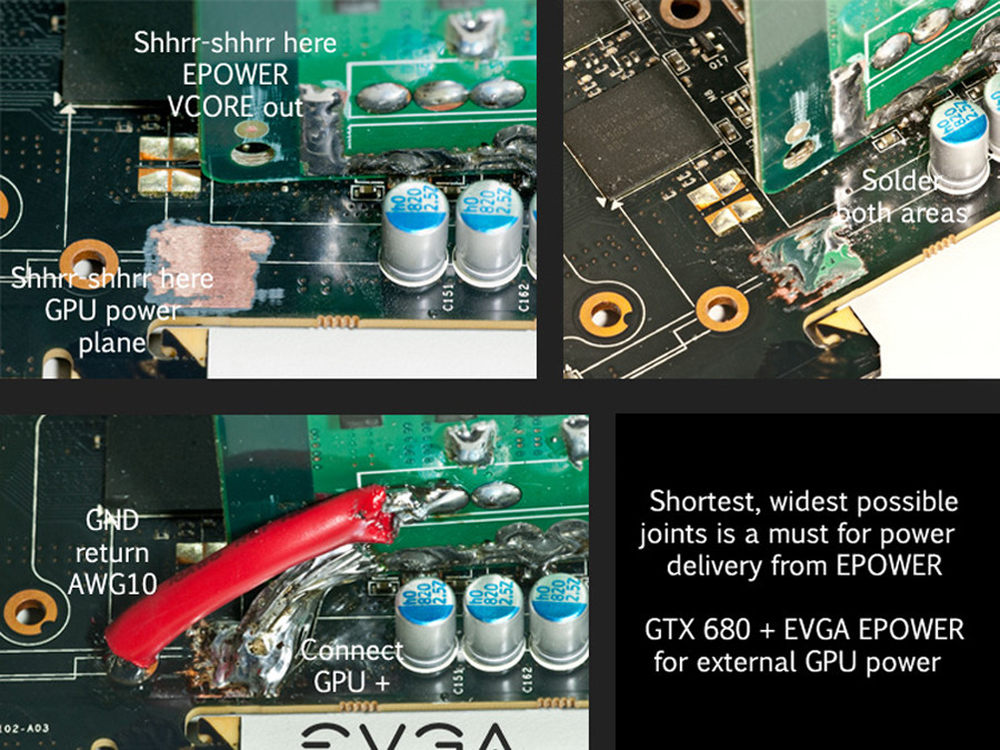

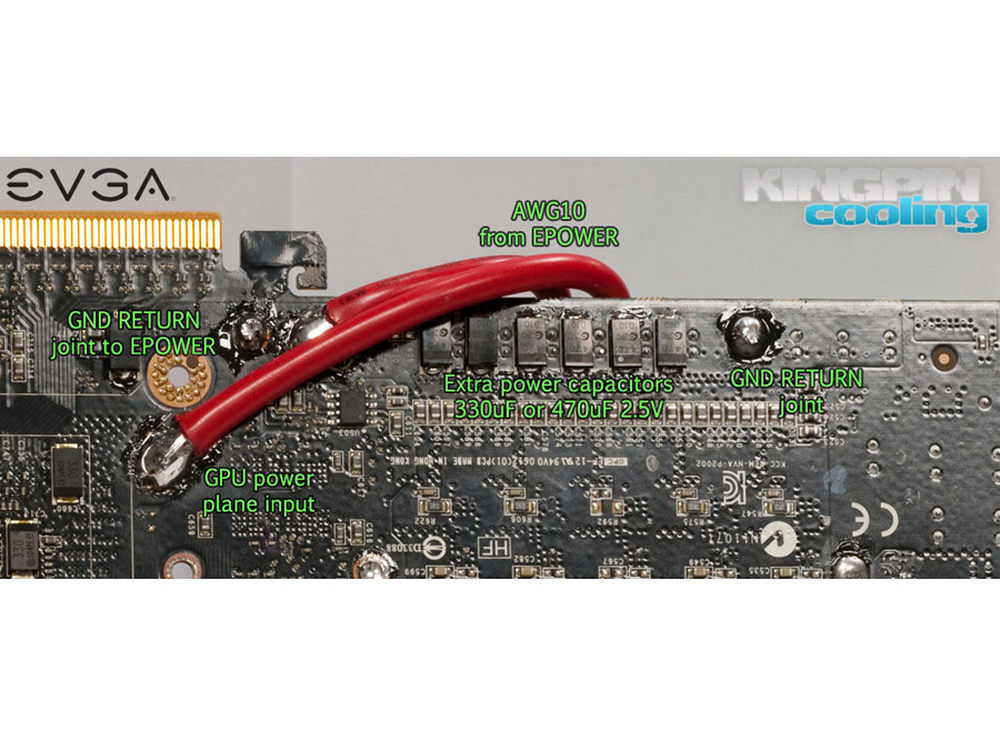

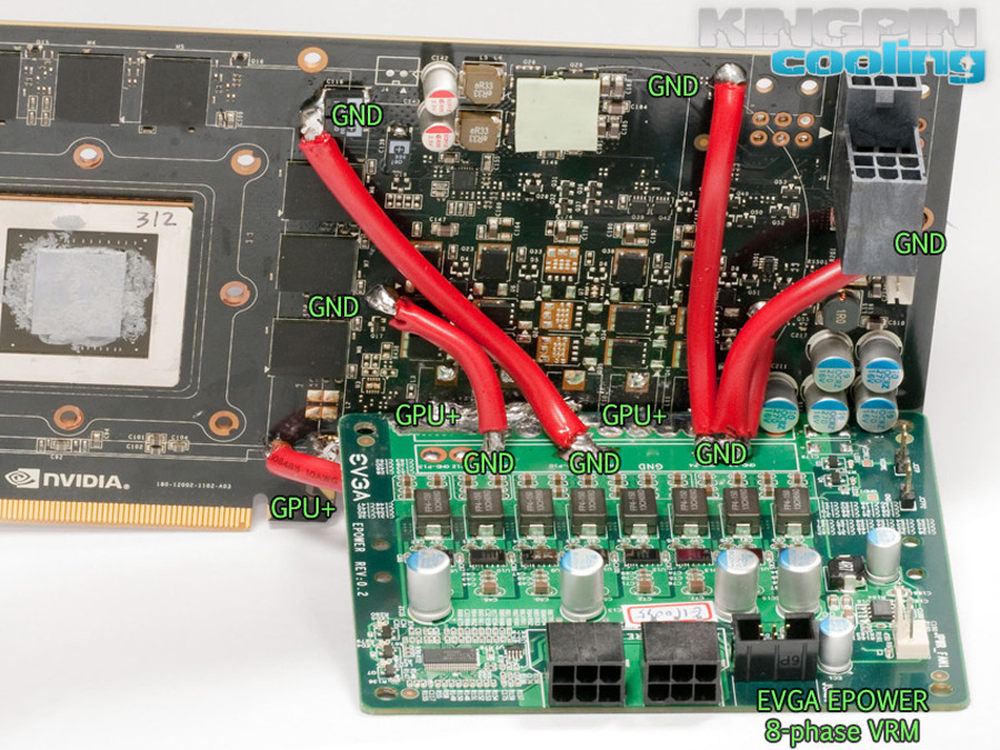

核心供电采用了AWG10规格线材连接确保更大的电流通过。
20/21
改造完成后的效果图。
21/21

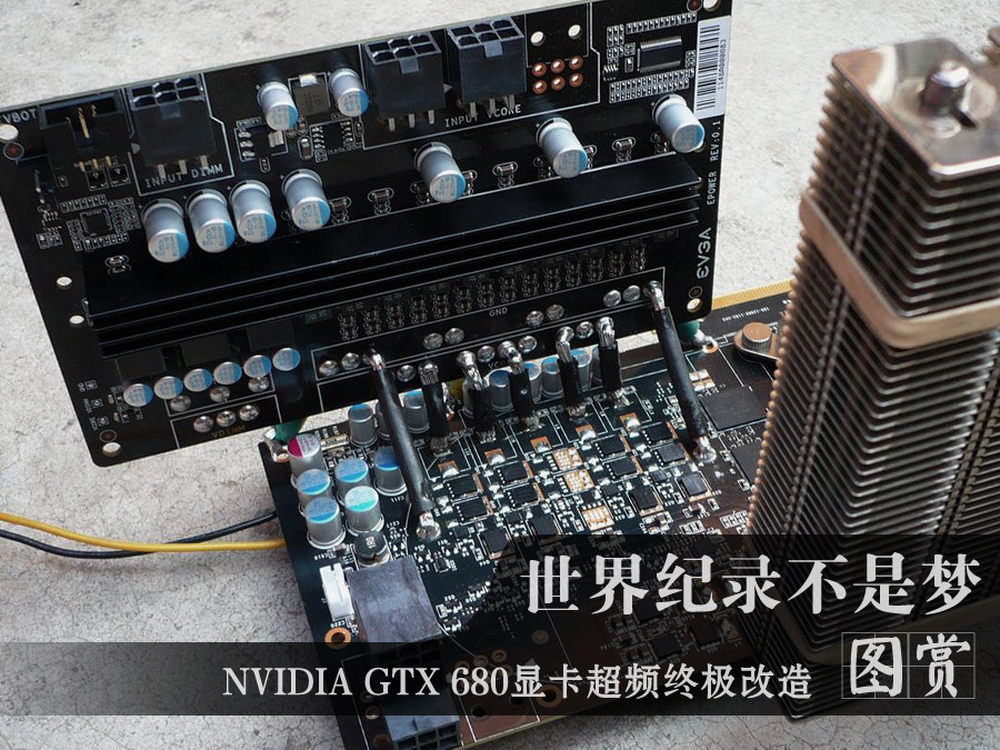

改造完成的GTX 680，现在需要的就是最后一步--上液氮超频！
