299元最强450瓦！路玛仕首款电源评测
1/17
在《台湾又一实力品牌入驻 Zumax电源初探》文章中我们埋下了伏笔，就等路玛仕（Zumax）送测第一颗电源看看性能和做工，今天我们测试的就是Zumax VI450，额定功率450瓦的一颗电源。
2/17

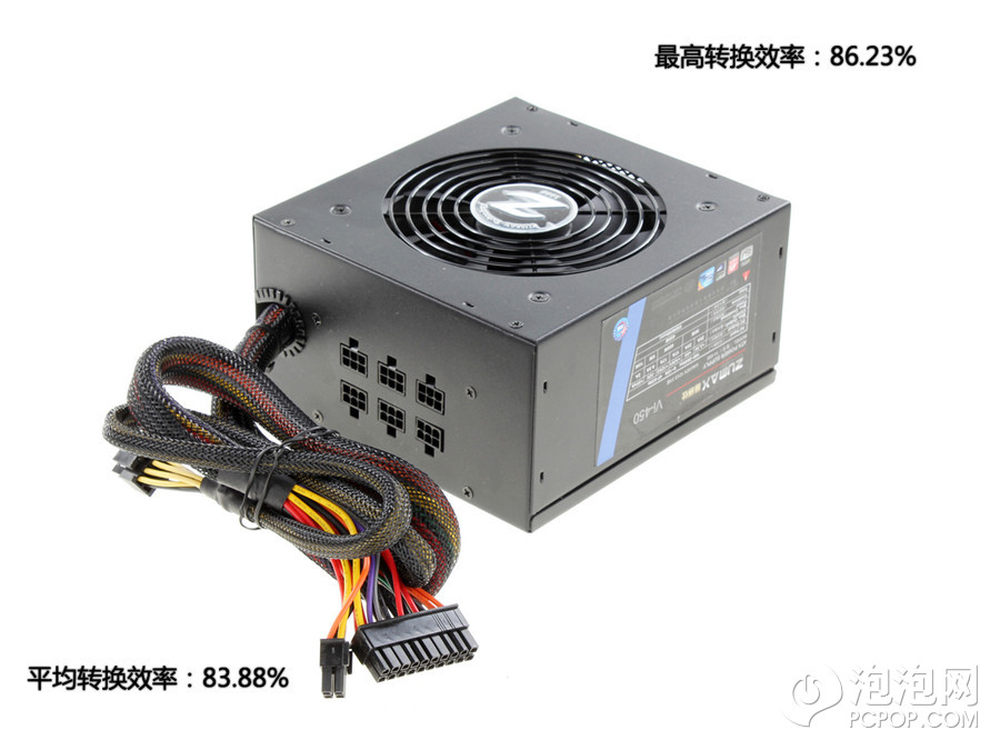

这颗电源并没有宣传通过了80PLUS，不过从转换效率的测试看和通过80PLUS白牌的电源在230V输入电压下表现的性能差不多。如果说450瓦电源是要拼299元的市场，那么这个转换效率的表现大约在所有299元450瓦电源里排前三分之一。
3/17

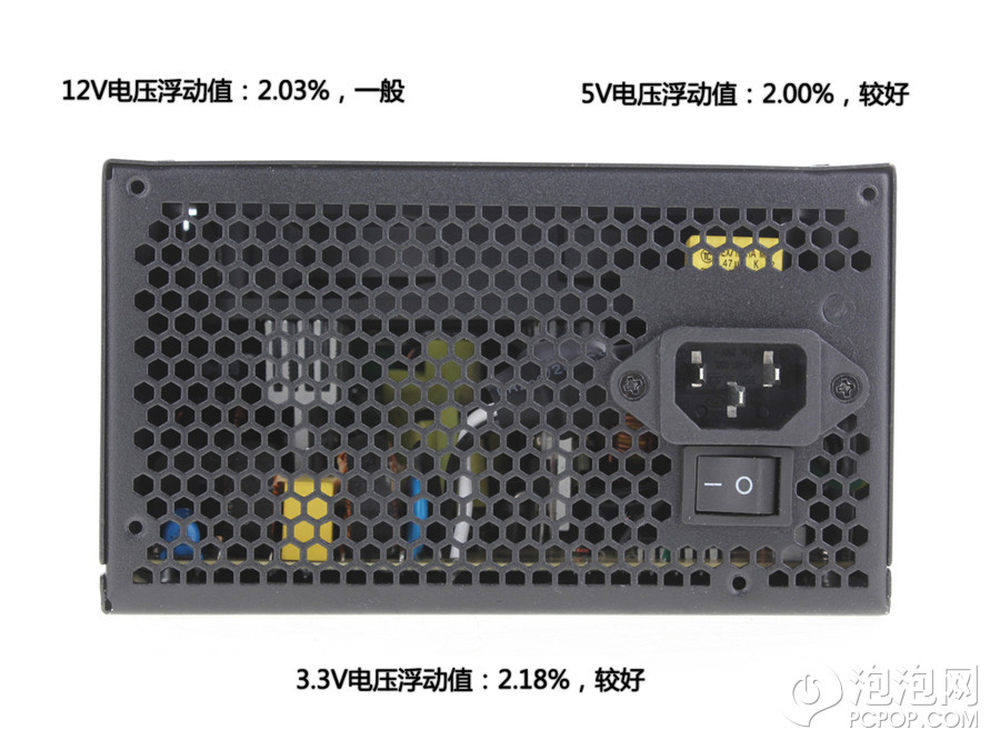

大部分厂家都比较重视12V电压输出的稳定性，几乎一半都可以控制在1%%之内，这颗电源12V上有2左右的浮动表现一般，但是作为一款12V和5V联合调压，3.3V单路磁放大的电源来说，5V和3.3V都能把浮动值控制在2%%出头，表现还是较好的。
此外电源的散热孔一侧设有交流电总开关i，这一点很好，没有偷工减料。
4/17

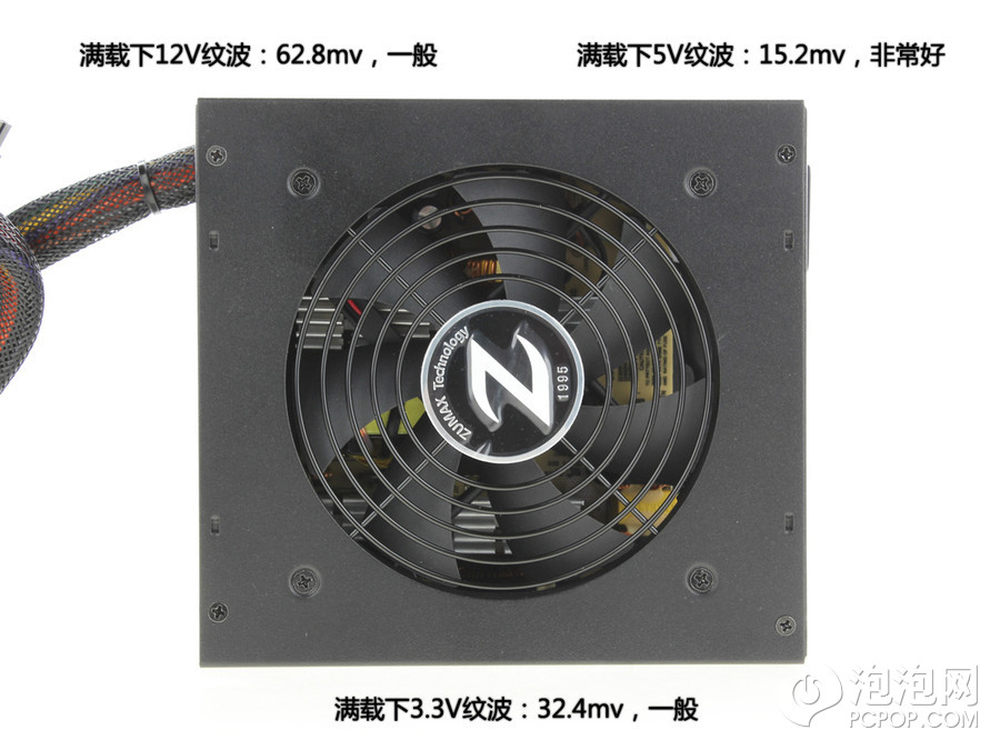

大部分厂商也很重视降低输出纹波，这颗电源在450瓦满载下的输出纹波大约是上限的一半，这一点表现一般，3.3V达到了上限的三分之二，也表现一般，不过5V的纹波很低，只有上限的三分之一。纹波并不是评价电源的主要指标，因为这些电流还要经过二次的降压变换才能给CPU和GPU供电，直接使用这些电压的电路对输入电压的要求也比较低。
5/17

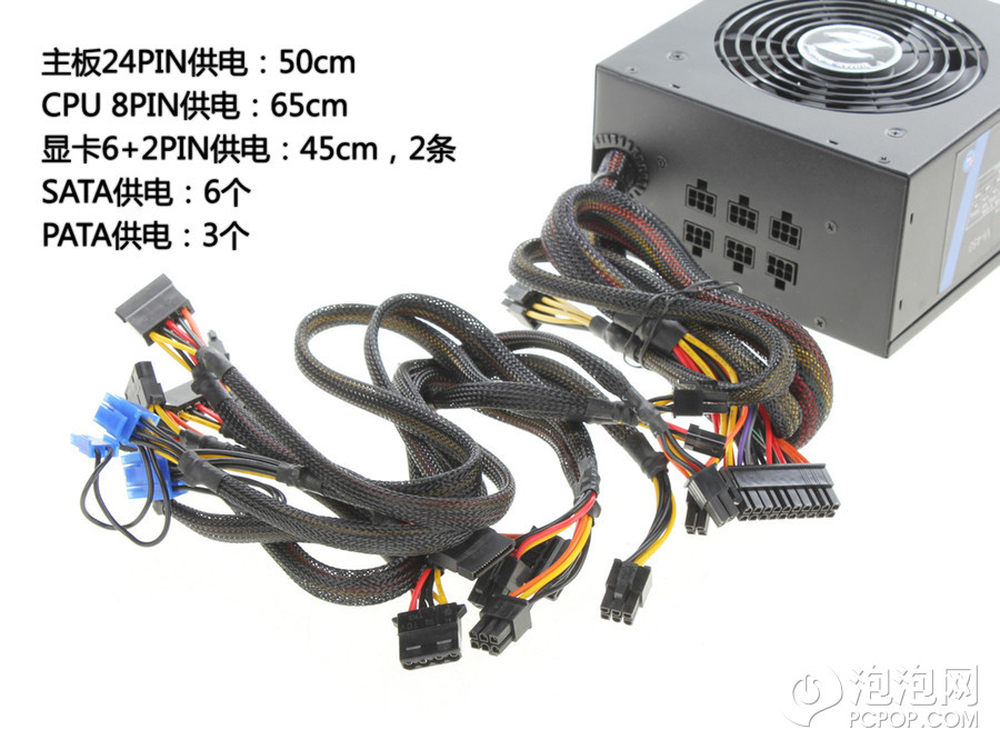

电源提供了一个CPU供电，长度特别加强到65cm，这样在一些设计极为不合理的大型中塔机箱里也可以走背线。主板供电提供50cm长度也足够，显卡供电提供了2个6 2PIN接头，可以接当前最高端的显卡。SATA供电6个足够用，PATA供电3个，如果再增加一个就好了。所有线材均采用18AWG规格，符合Intel ATX 2.31中的建议。
而且这款电源采用了模组化输出设计，不过由于电源功率本来不高，设置成模组的线材在实际应用中也都需要插在接口部分，这对减轻理线负担没有帮助，而徒增一个模组化接口成本也会增加，建议这个瓦数电源就不用这样搞了。
6/17

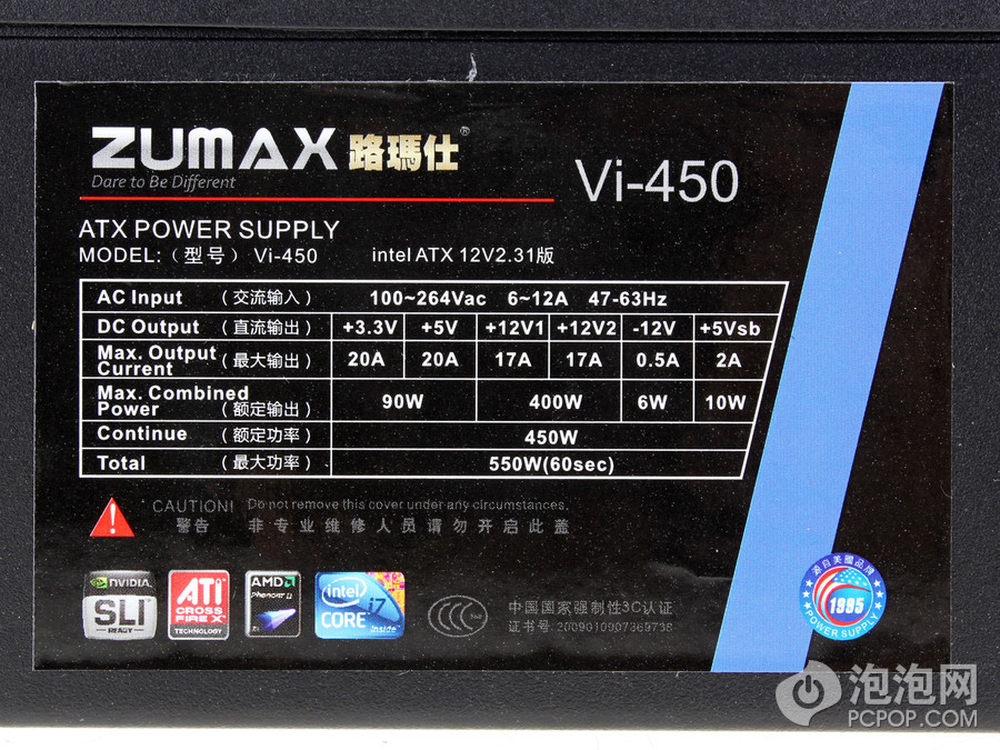

电源额定功率450瓦，型号中出现的数字也是450，这方面一直值得鼓励。12V输出功率有400瓦，这比Intel ATX 12V 2.31中规定的还高了40瓦，非常好。3.3V和5V的联合输出却低于规范，不过我们并不太看重这两路输出，因为当前电脑平台对这两路几乎没有什么压力了。5V待机一路输出只有2A，是非常小的。
值得关注的有2个问题：
1、竟然标出了峰值功耗，这种做法是曾经市场混乱时国内厂商希望虚标的一种做法，不过在我实际测试完后发现这个峰值功率虽然做法不规范，但用料上确实能担当这种标注。
2、印刷了SLI和CF的认证，要知道NV的SLI认证到现在为止最低瓦数的PC电源是600瓦，一个450瓦电源怎么能通过呢？
7/17

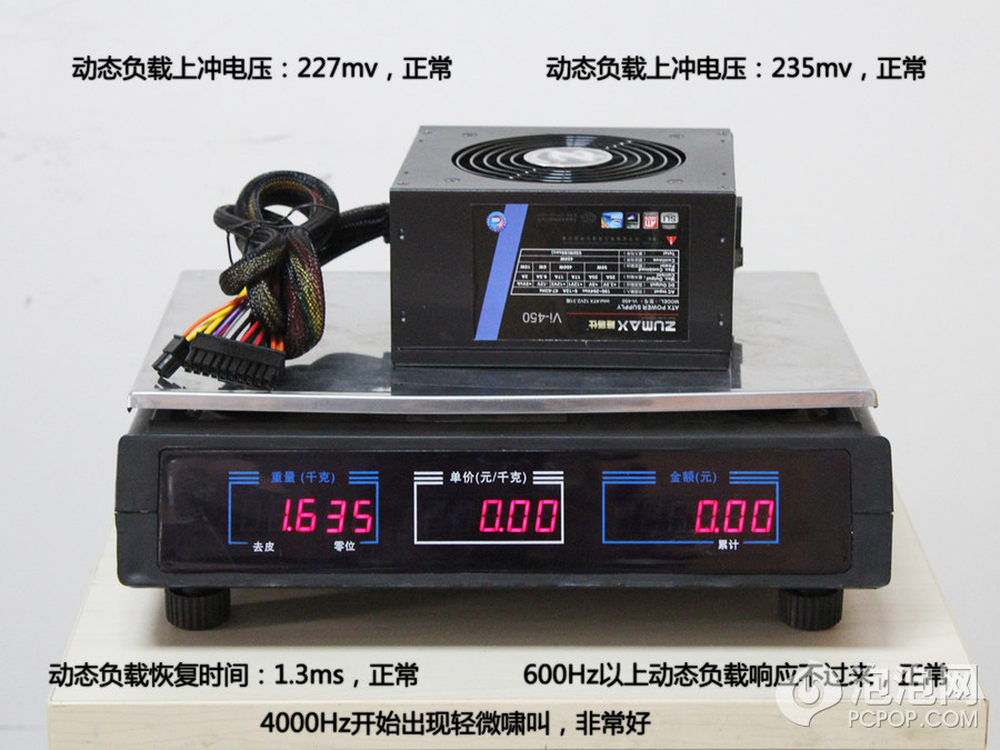

电源在动态负载下上冲、下冲电压都接近230mv，这个表现属于正常不好也不坏，动态负载下电压恢复时间1.3ms。双管正激结构电源正常情况下都是这个表现。在600Hz的动态负载下波形已经失去了典型的瞬态响应特征。
值得一提的是动态负载中电源基本都会出现啸叫，但这颗电源直到动态频率超过4000Hz后啸叫才可以听到，而且直到10000Hz时啸叫声音也不大，买这颗电源用出现啸叫的可能性很低。
8/17

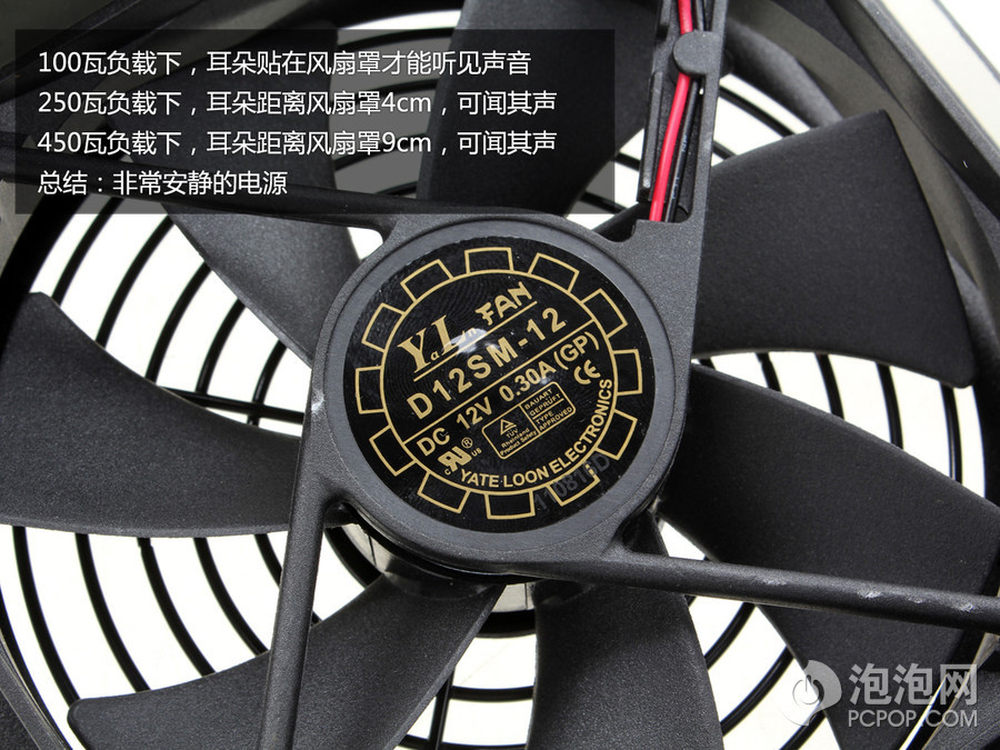

我们在轻、中、重三种负载下测试噪音表现，每个状态持续10分钟，然后听。具体细节已经写在图片中的，风扇非常安静。
这和他使用了油封轴承并且转速不高有关系，风扇来自悦伦，最大工作电流0.3A，最大工作电压0.3A。
9/17

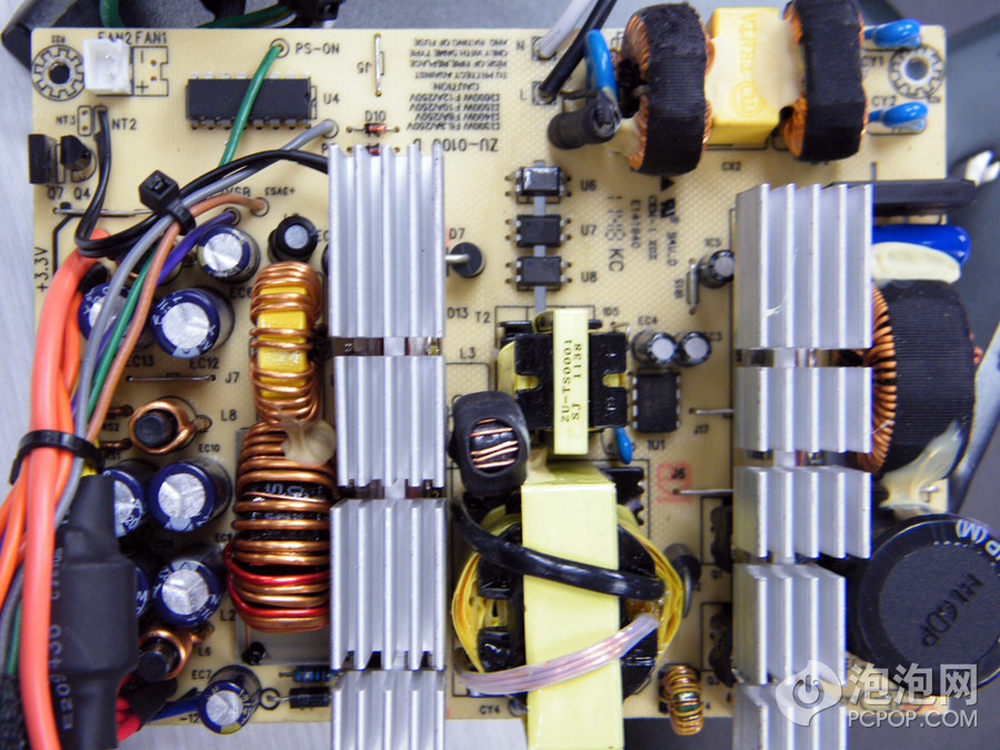

这颗电源采用了CM6805BG控制的主动式PFC 双管正激开关，二次侧采用肖特基整流，其中3.3v采用单路磁放大处理。
元件布局留出了很多空隙，不容易形成热点，风流可以顺利吹到各处。
10/17

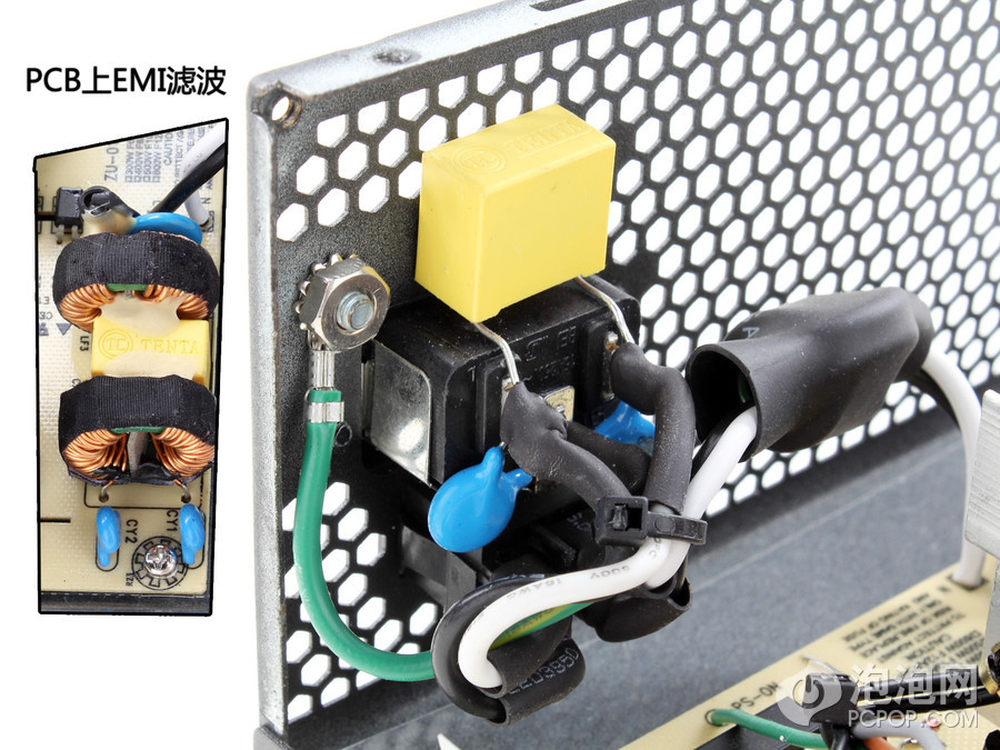

电源使用了两个X电容，两对儿Y电容，两个共模电感，一个保险管和一个MOV做EMI滤波，没有偷工减料。
在交流输入侧的部分还用热缩管做了绝缘保护，这一点比较规矩。
11/17

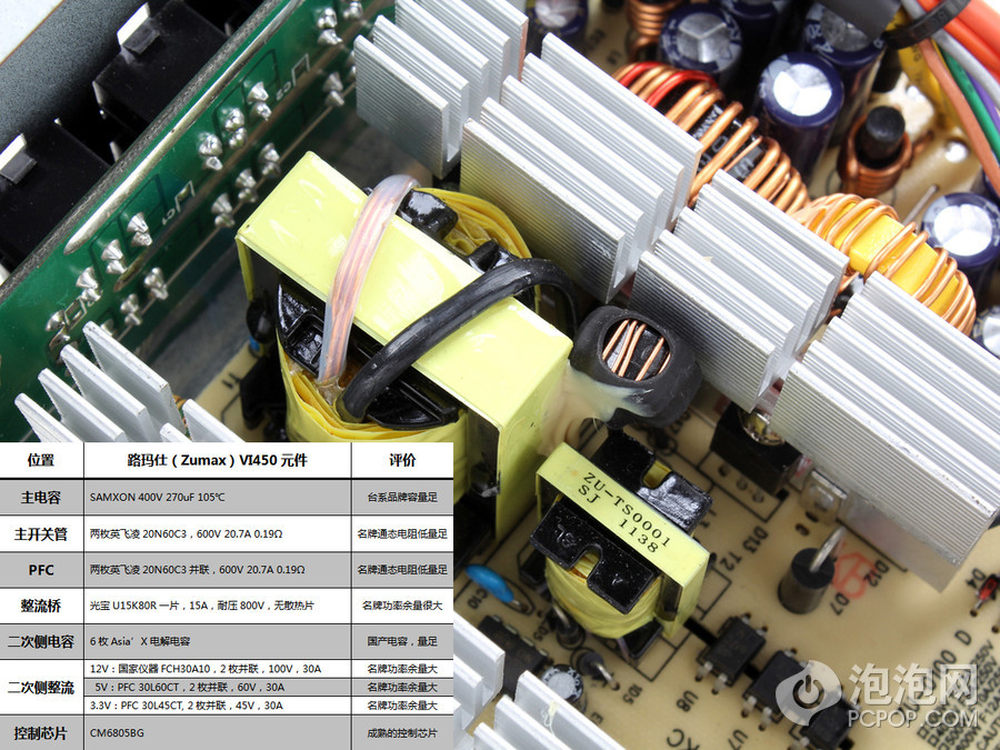

当我看过这颗电源的用料后感觉非常超值，比如一次侧PFC竟然用了两枚20A的MOS并联，而在299元450瓦乱战中我见过最可怜的产品只用了11A单颗MOS。主开关也是英飞凌的20A的MOS，最可怜的299元450瓦我见过9A的。
在二次侧上也出人意料，3路主输出都用了两枚肖特基并联，留出了非常多的功率余量。
再看主变压器的骨架，也是28mm的，真的找不出明显的用料不足的迹象。这真的有点让人迷惑，这么足的用料真的要卖299吗？整流桥虽然没有散热片，但也使用了15A的器件，我甚至怀疑这颗电源可以在110V输入电压下满载了。
12/17

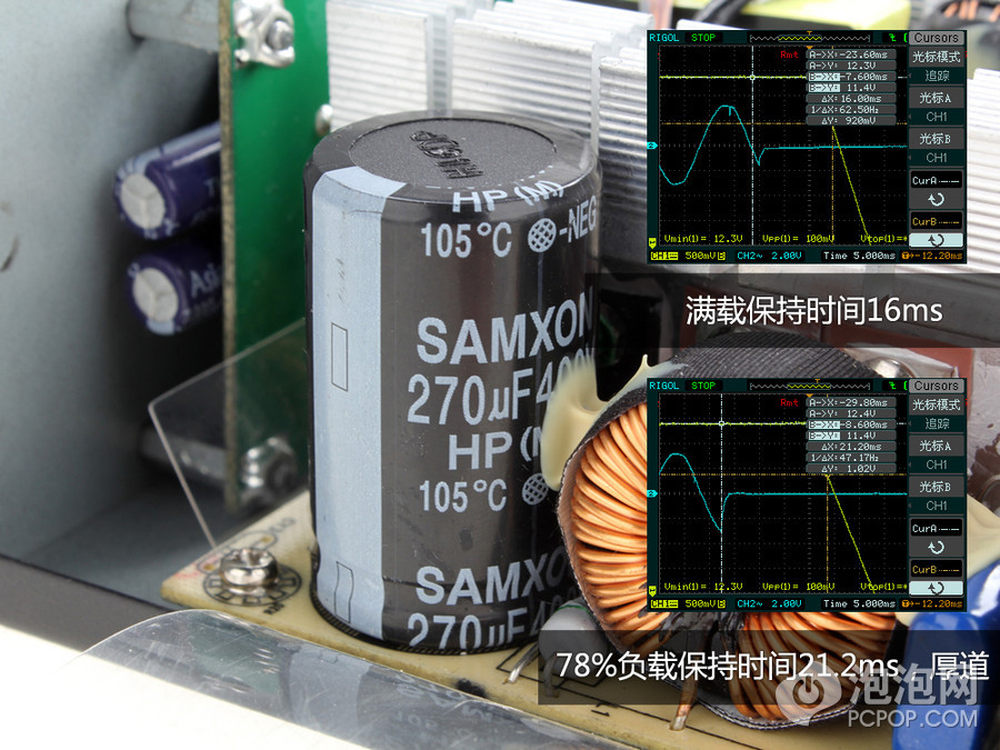

一次侧用的电容是台系一线品牌，容量足不足已经用保持时间的测试体现了，可以看到在78%%的负载下保持时间21.2ms，比Intel规定的75%%负载下18ms还要多。
二次侧电容比较一般，只是国产品牌。不过仔细看元件排布，二次侧电容通风情况好，温度低，对寿命有好处。
13/17

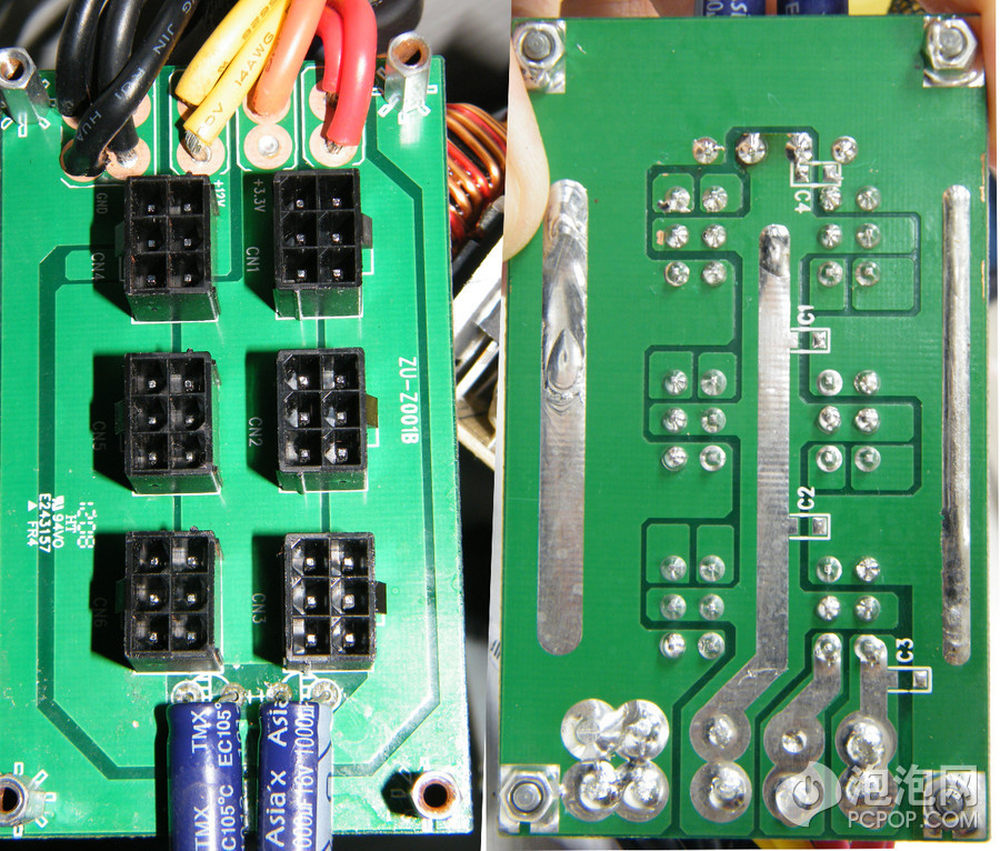

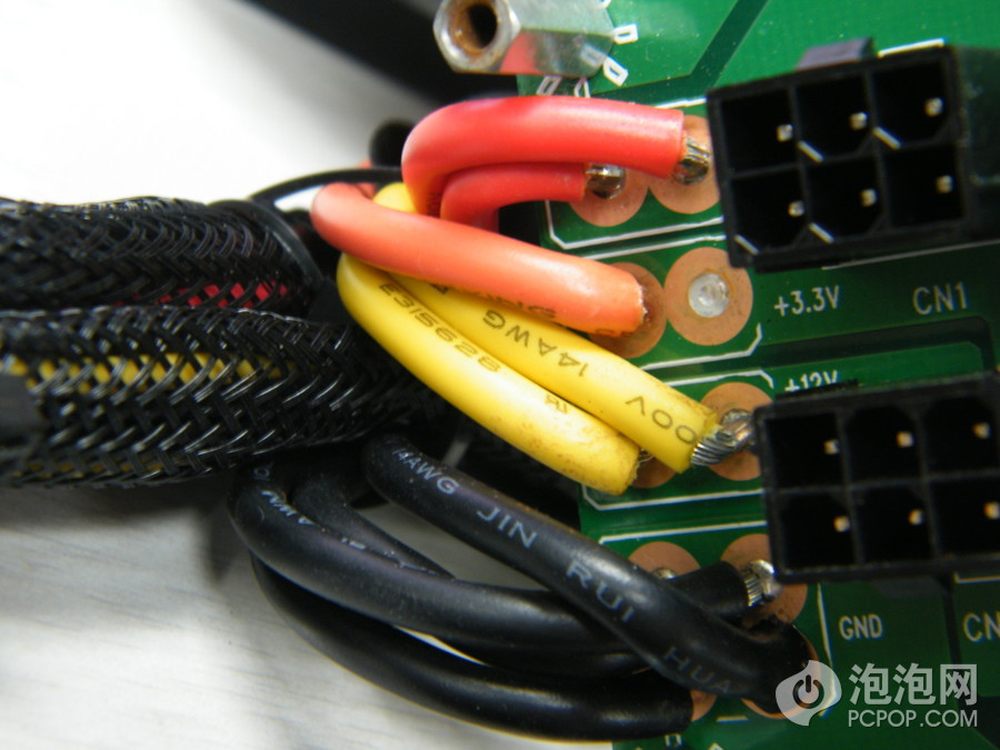

这张图是模组化输出接口PCB的正反面，一共六个接头，防呆设计，接在PBC上的线材异常粗壮：14AWG，这样减少了效率上的损失。
正反面的做工都很规矩，这颗电源的代工厂很可能就是至宝原厂。
14/17
不过线材的根部没有箍金属环加固，也没有套热缩管绝缘，虽然这部分就算开开外壳也几乎不会碰到，但是受到长期牵扯的应力也较大，最好牢靠一些。
15/17
电源线材根部确实都箍了金属环，只是由于线孔太粗，除了线头可以过，连金属环都能通过了。大部分线材根部都套了热缩管做绝缘，而且由于很多细线都用14AWG超粗的线导到模组化输出板上了，所以二次侧线材并不拥挤，通风良好。
16/17

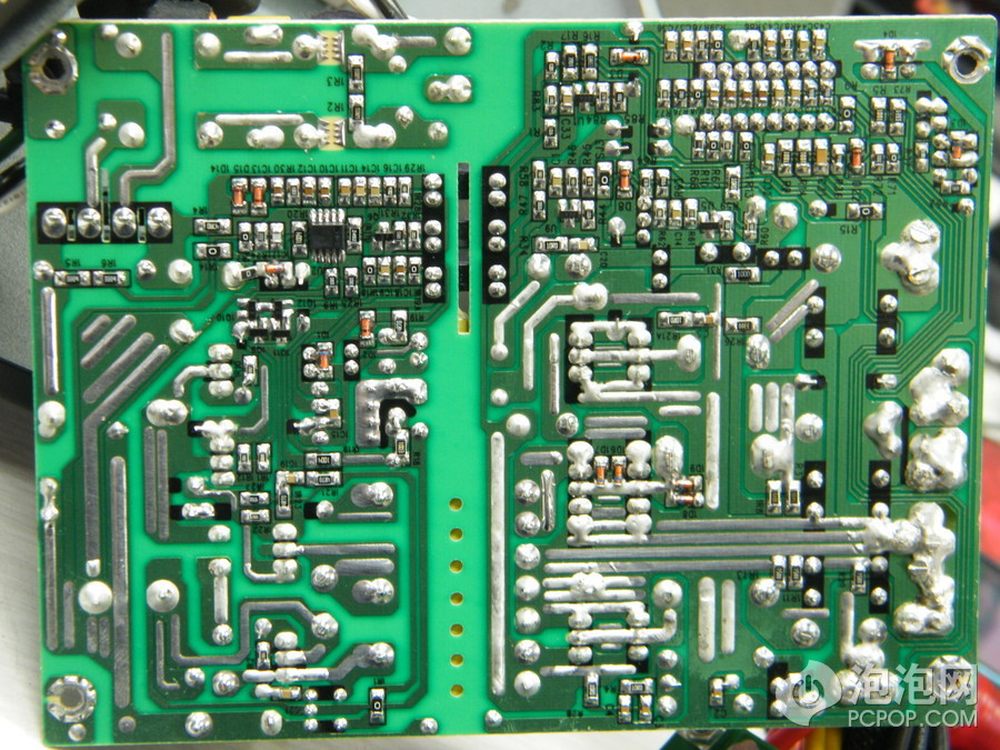

电源PCB的背部体现的水准是一个正规大厂的自动化水平。所有贴片元件都很整齐，覆锡多的走线浸润都很整齐，只有输出部分的线材除了因为开孔太大而不得不多补一些锡外，没有其他瑕疵。
17/17
如果是我，可能会考虑把模组化线材的成本用在二次侧电容上，这样同样是299元，在各媒体对产品的认可度上就要高于当前的程度。
