世界级的水准！Antec EA500D电源测试
1/17
泡泡网早在2009年8月就拆解过一颗Antec EA500D，有经验的玩家还知道Antec曾经还出现过EA500（没有“D”），那时带D结尾的是由D字头厂商制造，只在欧美销售，不带D的是海韵制造，在欧美和中国销售，那时他们的性能差不多，工艺上D字头厂商的略胜
2011年后Antec重新拾起EA系列（Earth Watt系列），发布了EA500D/380D Green系列，名称中多了一个Green就是为了宣传转换效率高，带Green系列的EA电源全部通过了80PLUS铜牌认证，比之前的白牌高了一个档次，而且全部由D字头厂商制造，今天我们来看看EA500D Green，这个已经在售的500瓦电源。
2/17

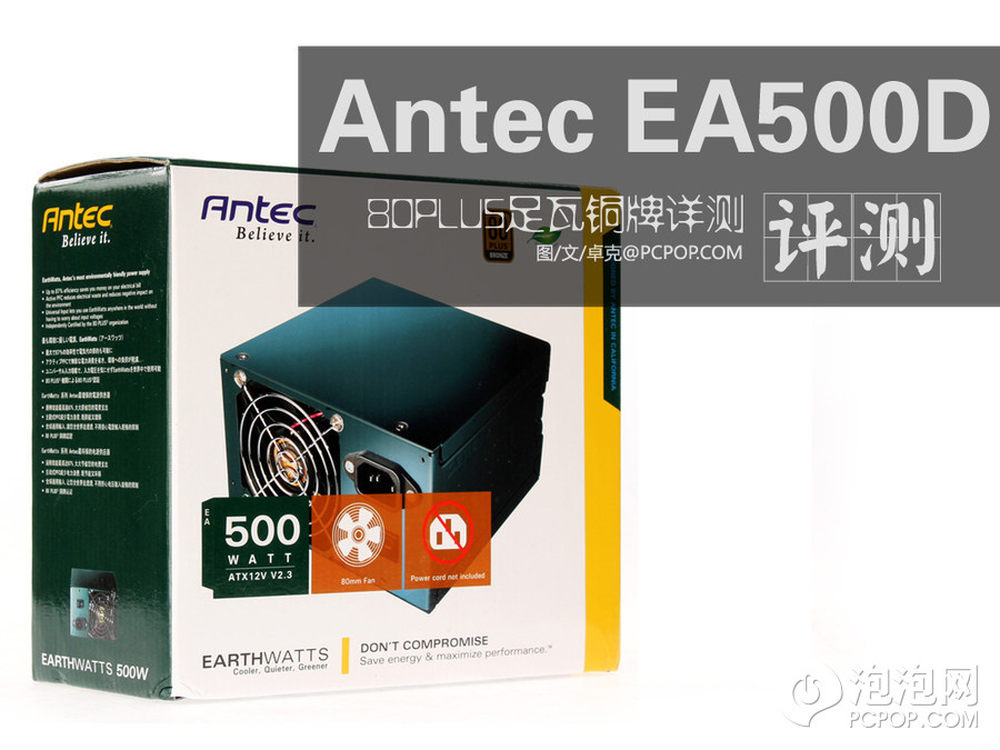

包装上很多信息都用多种语言解释，本来以为会有很多很多信息，其实只是因为语言多才增加了篇幅。

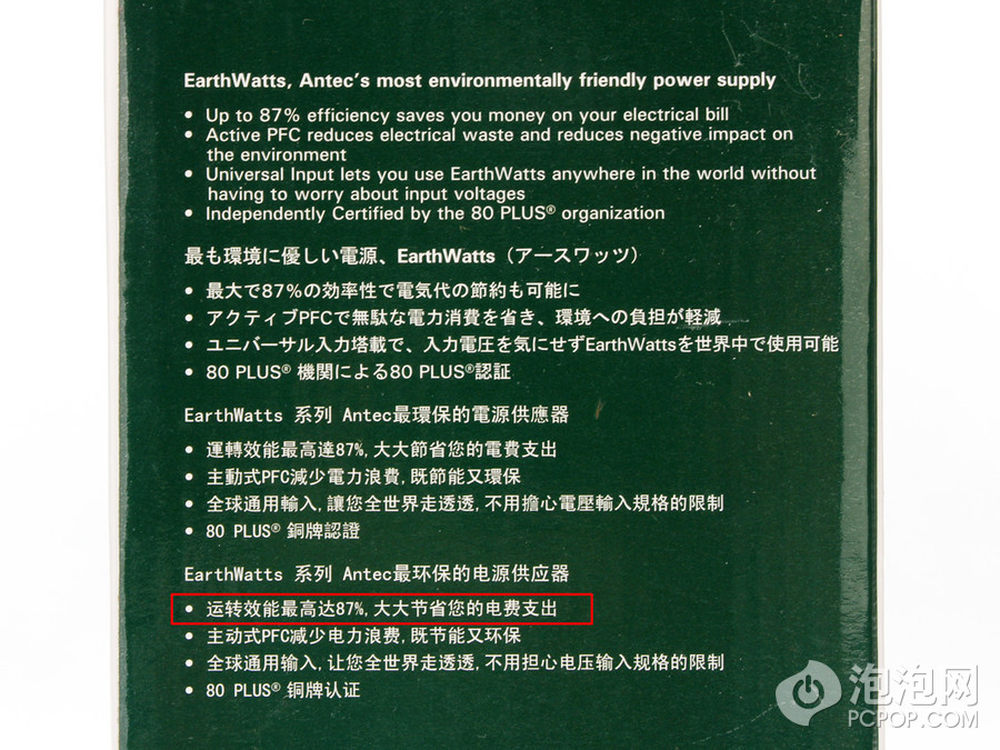

比较有价值的就是电源承诺转换效率超过87%%，而80PLUS铜牌的要求最高是85%%，所以只能说Antec给的多！
3/17

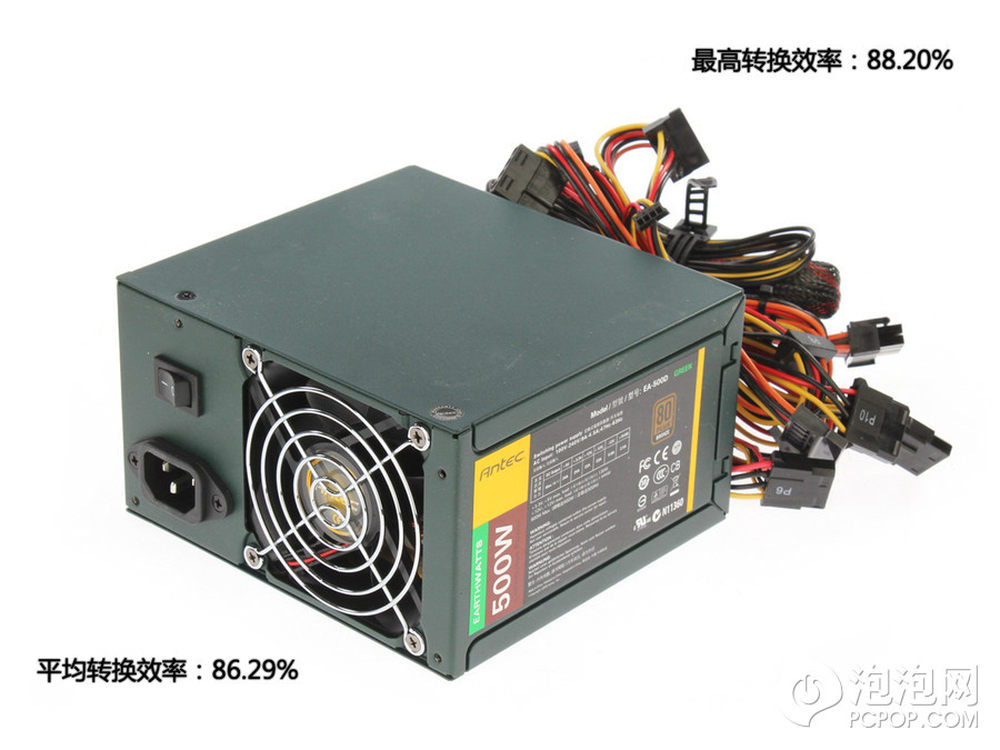

测试结束后发现最高的转换效率已经超过了88.2%%，甚至高出包装盒上承诺的87%%。想来87%%应该是给115V输入电压国家的用户做出的承诺，电源平均转换效率为86.29%%，这个水准在铜牌的电源中属于很不错的。
电源的结构用的就是最最传统的8cm风扇侧吹结构，这也是Intel ATX 12V 2.31和之前各版本规范中建议的散热方式，那种12cm大风车的散热反而没有在规范中出现。
4/17

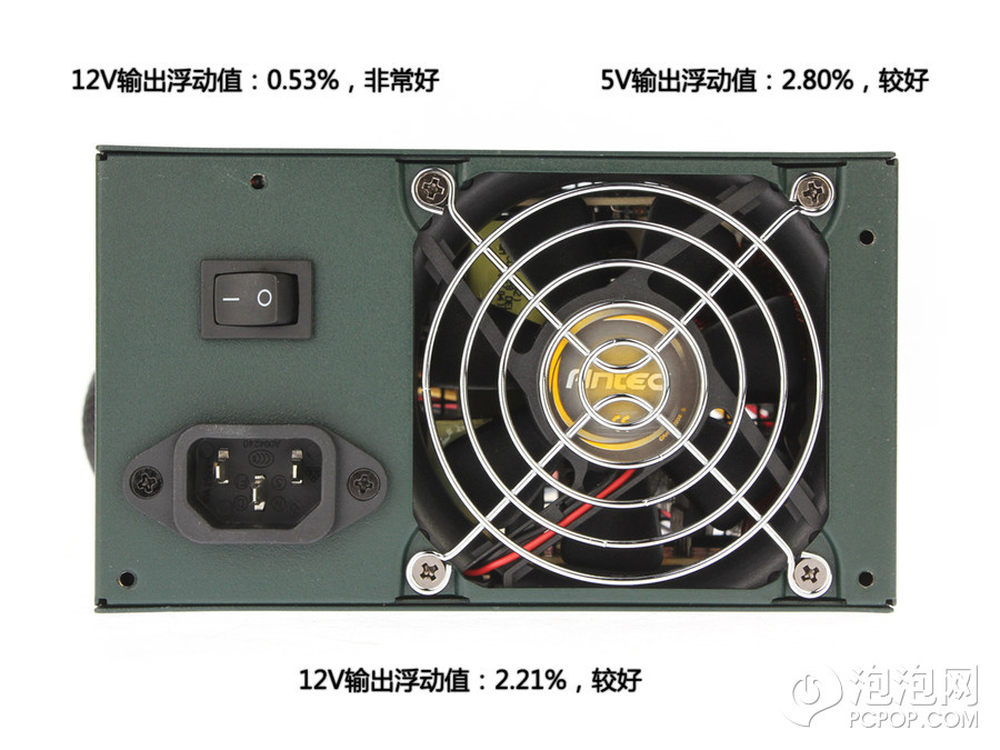

静态负载测试中电源的12V表现的非常好，刚刚超过0.5%%，5V和3.3V并没有特别突出的表现，但是他们同时都控制在2%%左右却是一个不错的表现，因为对于12V和5V联合调整电压的设计中，很难都控制在3%%之内。
5/17

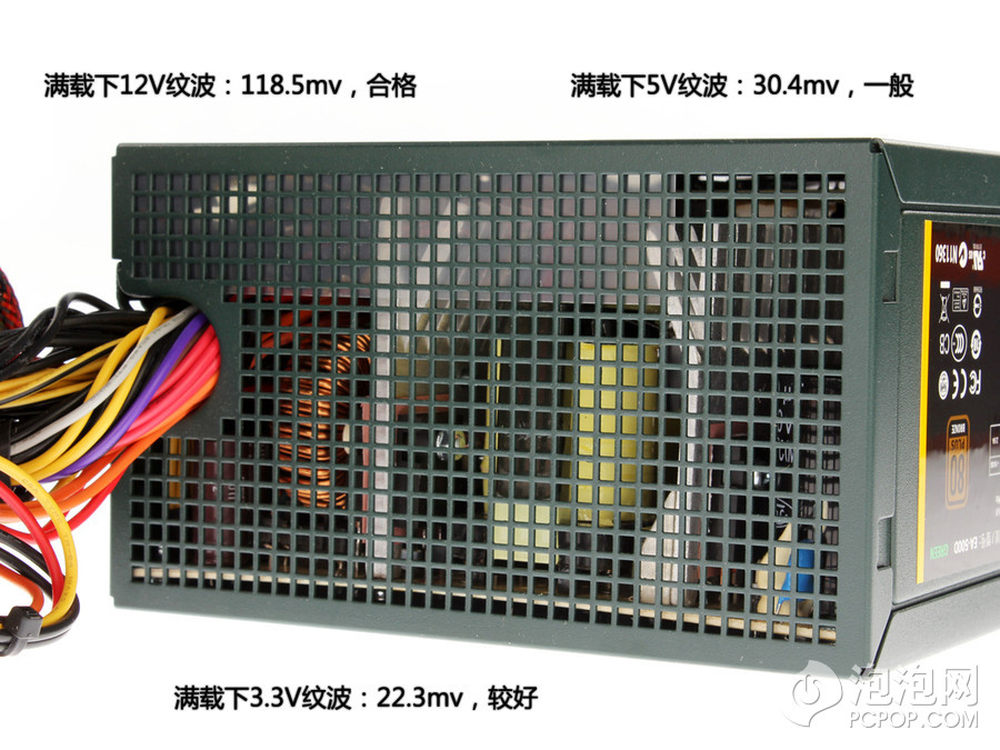

看了纹波以后可以肯定Antec没有对D字头厂商做出特殊的要求，因为台达只把纹波控制在合格线之内，我之后还把波形放出，可以看到在10us的精度下纹波也还是不低，118mv的纹波肯定不是接地噪音了。
6/17

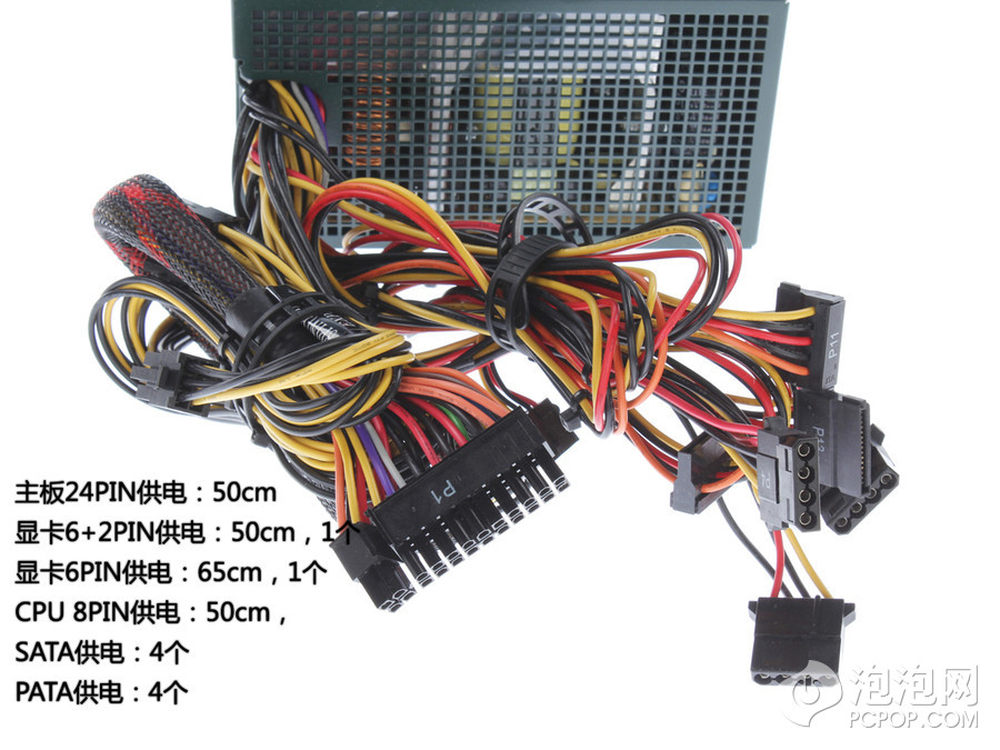

CPU供电线长度50cm，可以供大部分用户在中塔机箱里走背线，显卡供电有2个，一个6PIN和一个6 2PIN，这一点我建议设置成两个6 2PIN，因为当前很棒的显卡可以用500瓦电源的。SATA和PATA供电数量足够。
只有24PIN供电有尼龙保护，所有线材均采用18AWG规格，符合Intel的设计指导。
7/17
这里把满载时12V的纹波波形截图一下，其中有在10ms下看的和10us下看的。
最后还要两张动态负载的波形，动态负载的情况下一张图解释。
8/17

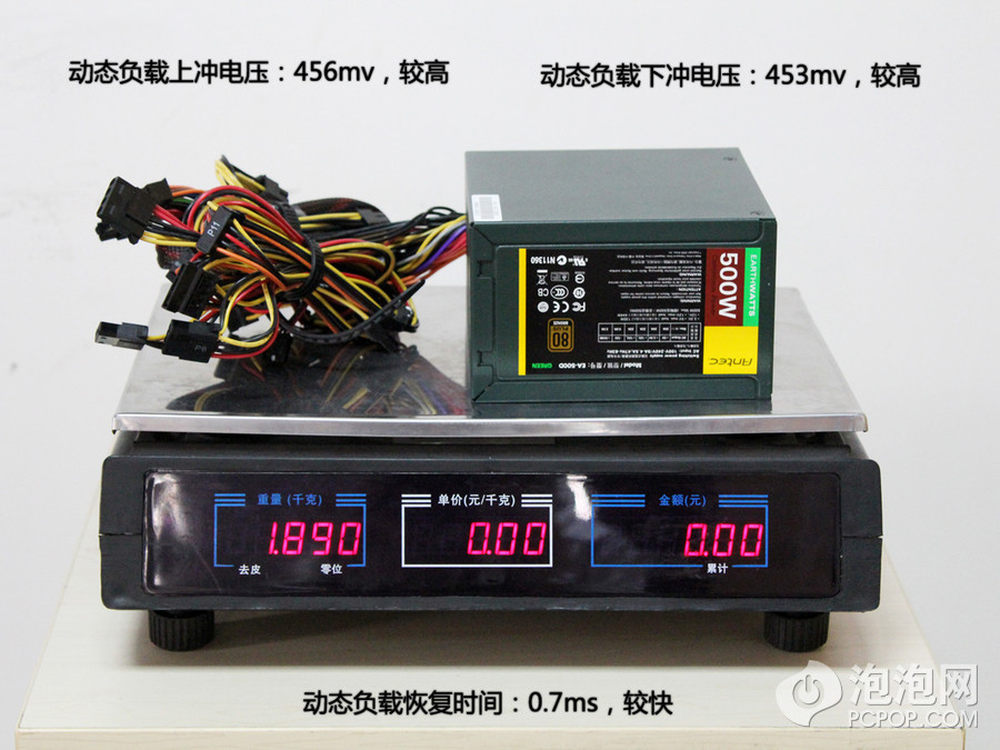

动态负载下过冲电压都超过了450mv，这是比较大的浮动了，好在电压恢复时间很快，并且电压只需要经过一次调整就会稳定。
动态负载下频率超过了1200Hz后会出现啸叫声音，频率超过了800Hz以后波形上的时间特征就消失了。
9/17

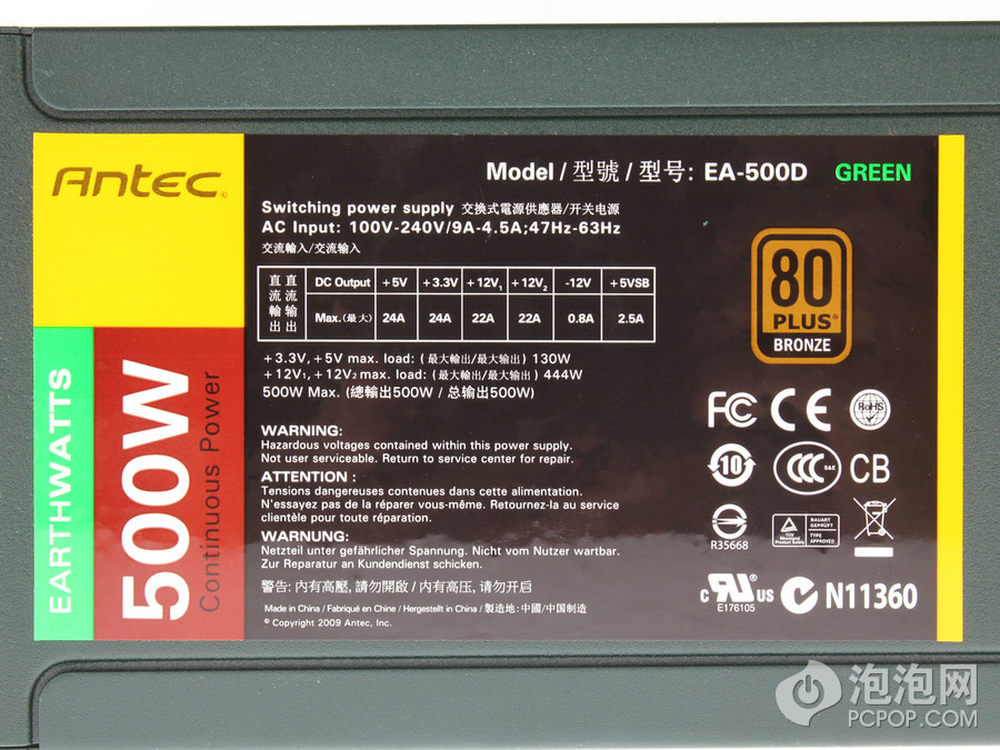

额定功率500瓦，电源型号中出现的数字也是500，两者一致。12V输出功率444瓦，分成两路，这个比例比较正常。5V和3.3V的标注比一般电源要高，都是24A，联合输出功率不超过130瓦。在标签的右侧还有多国的安规，这些都是非常规范的标志，毕竟EA500D Green要在全世界范围销售的。
10/17

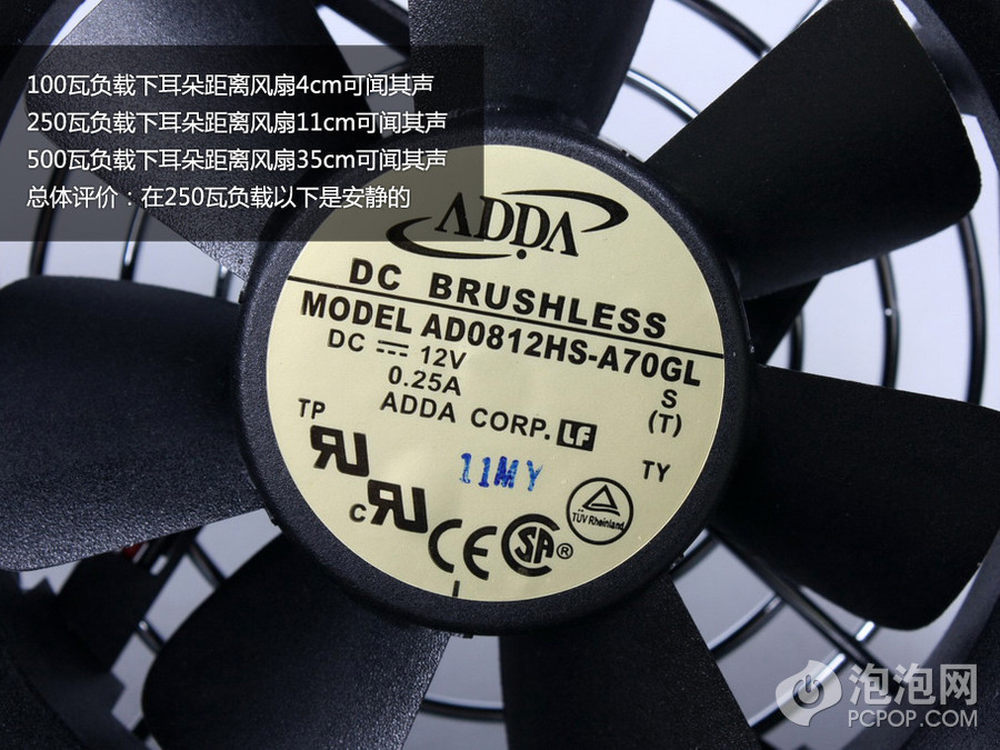

风扇制造商是协禧(ADDA)，油封类轴承，最高转速3010RPM，最大风量38.6CFM，噪音最大34.4dBA，在实际测试时发现它是向外排风的。
具体噪音表现已经写在图片里了。
11/17
电源采用了英飞凌ICE1PCS02控制的主动式PFC 双管正激结构的开关，二次侧采用肖特基整流，12V和5V联合调压，3.3V单路磁放大。
12/17

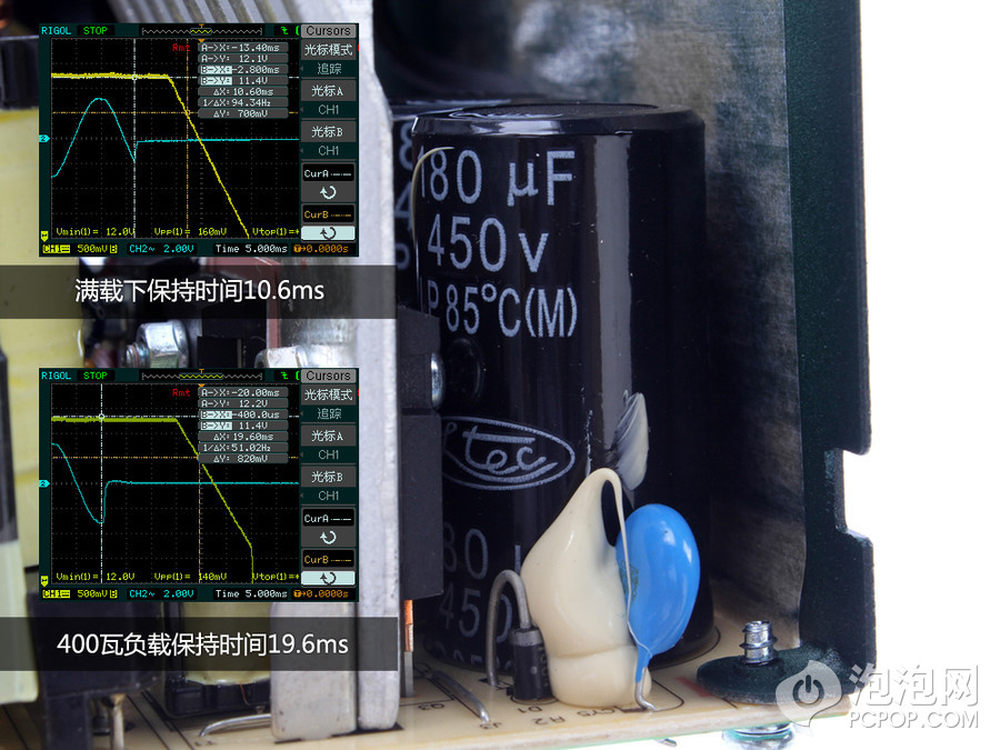

我总是先测满载下的保持时间，EA500D Green在满载下只有10.6ms，还真捏了把汗，不过在80%%负载下保持时间一下就过了19ms，更不要提75%%负载下超过18ms的合格线了。主电容是Ltec 450V 85℃ 360uF
13/17

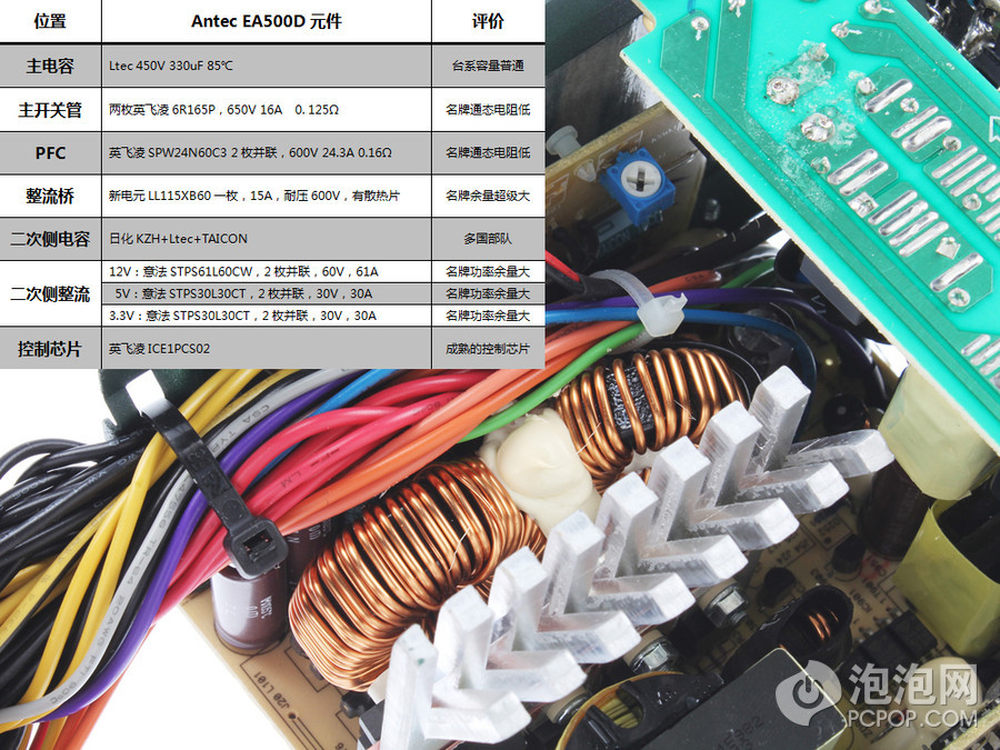

同样是EA500D，2011年铜牌的用料比之前白牌多了很多。PFC竟然用了两枚24A的Mos，早前版本是两枚15A的器件。整流桥采用了15A的器件，如果以满载效率82%%算，115V输入电压下最少也能支持1400多瓦的功率，这超过额定功率500瓦太多了，而大部分500瓦电源可能只用8A的器件。
二次侧的电容这次有了日系电容参与，不过还是比较杂的，记得EA380D比它还要杂。
14/17

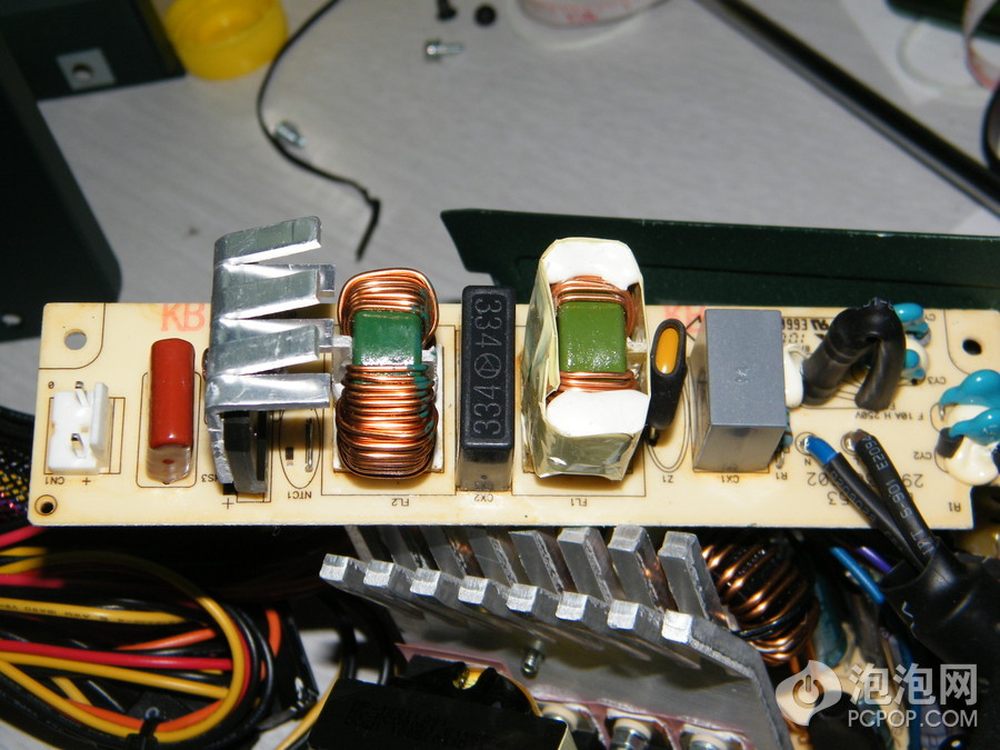

电源的滤波部分完全设立在一张小PCB上，这和同时EA系列的EA380是不同的布局。在EMI滤波部分使用了两对Y电容两个X电容，两个共模电感，一个保险管和一个MOV，相当规范完整的EMI滤波设计，保证电源可以顺利通过UL/FCC等认证。
15/17
电源输出线材非常规范，所有根部都箍了金属环，增加抗拉脱的强度。而且所有线材都套了黑色绝缘的热缩管，台达的工艺非常标准，而且一致性很高。
16/17

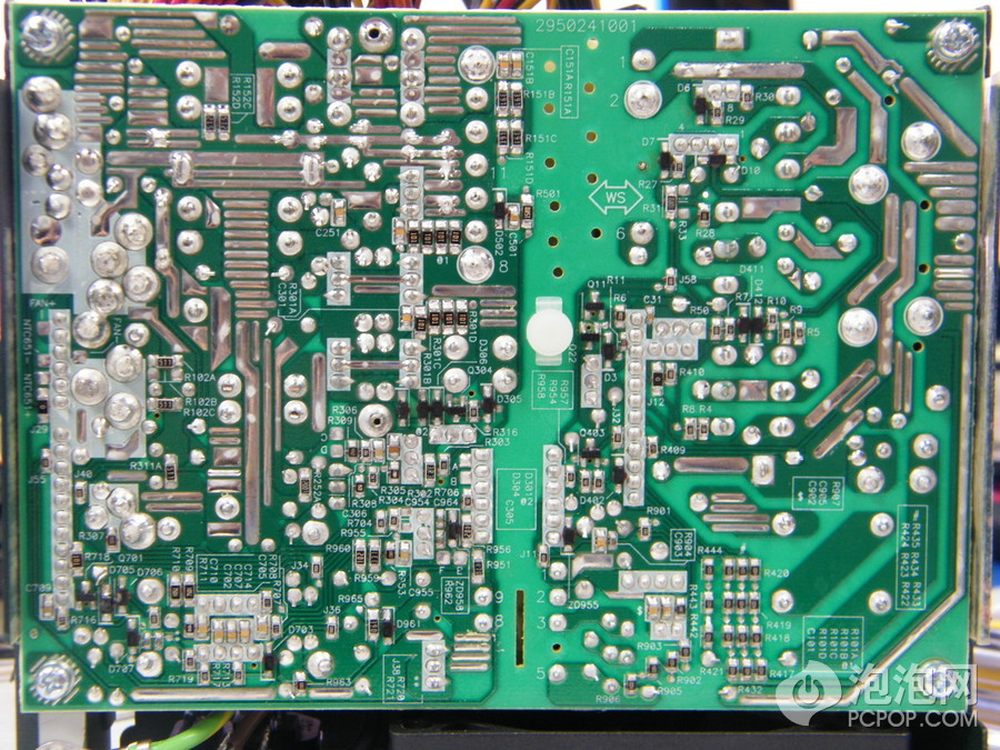

这就是典型D字头厂商的工艺水准，没有任何手工补锡的痕迹，所有元件的SMI和焊接都是机械化完成。
17/17

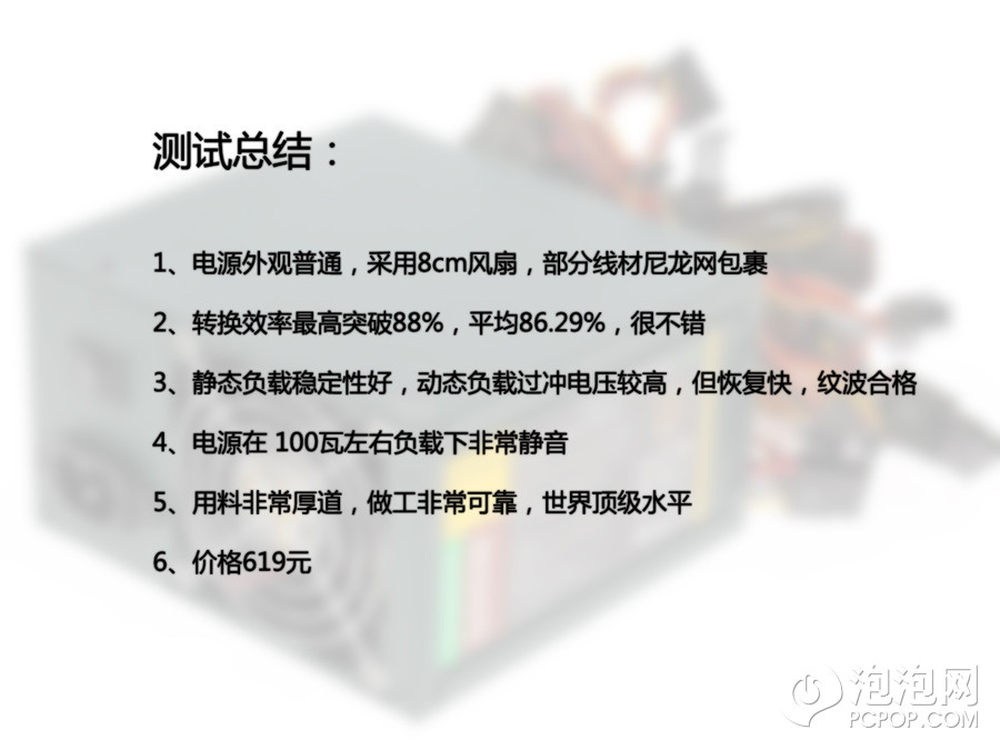

Antec一直不是走暴力路线的品牌，像EA500D Green这样用料非常厚道的电源即便尽量压低价格也不会太低，况且他是D字头厂商出品。
