SLI奢侈玩法！安耐美600瓦白金牌电源
1/16
80PLUS白金牌到现在已经102颗了，但是市面上可以买到的并不是太多，集中在安耐美、海韵、振华上，而功率小于600瓦的白金牌型号我们就只能看到两家了：安耐美和振华。相比较来说安耐美的白金牌走豪华精致风格被高帅富推崇，振华的白金牌在尽量降价，走大众化风格，如何选择就丰俭由人。今天我们测试的型号来自安耐美，白金牌600瓦，全称：Platimax 600W。
2/16
电源的外观非常绚，金属风格十足，相信不少男性玩家就是冲安耐美十足的卖相掏的腰包。
电源线材大部分模组化设计，只留下主板的24PIN和CPU供电采用原生线材，在模组接口面上还详细标注的各路12V的分配，以防玩家在某一路上加载过多设备而触发过流保护，可以看到红色的接口接显卡，黑色的接口接SATA或者PATA，红色接口上的12V来自第2、3路，其实显卡部分只要不超过电源的功率保护点无论如何接都不会触发过流保护。12V的第1路专门给CPU供电用。

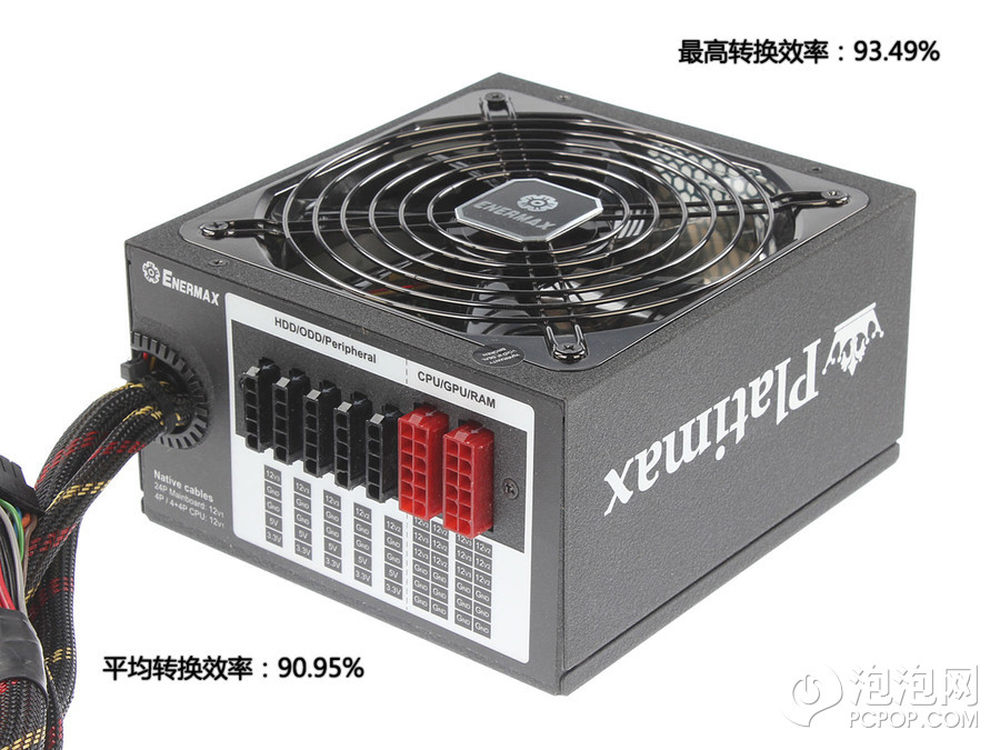

电源的最高转换效率接近93.5%%，这个表现只有80PLUS白金牌才能拥有，平均转换效率也非常接近91%%，甚至在负载只有50瓦（8.3%%负载）时转换效率就高达83%%了。那些使用22nm处理器配GTX68/HD7900的玩家更要注意，其实你们电脑在桌面下功耗也就50多瓦，所以这时的效率高对省电作用更大。一个1000瓦80PLUS金牌的电源在50瓦负载时效率往往不到75%%。
3/16

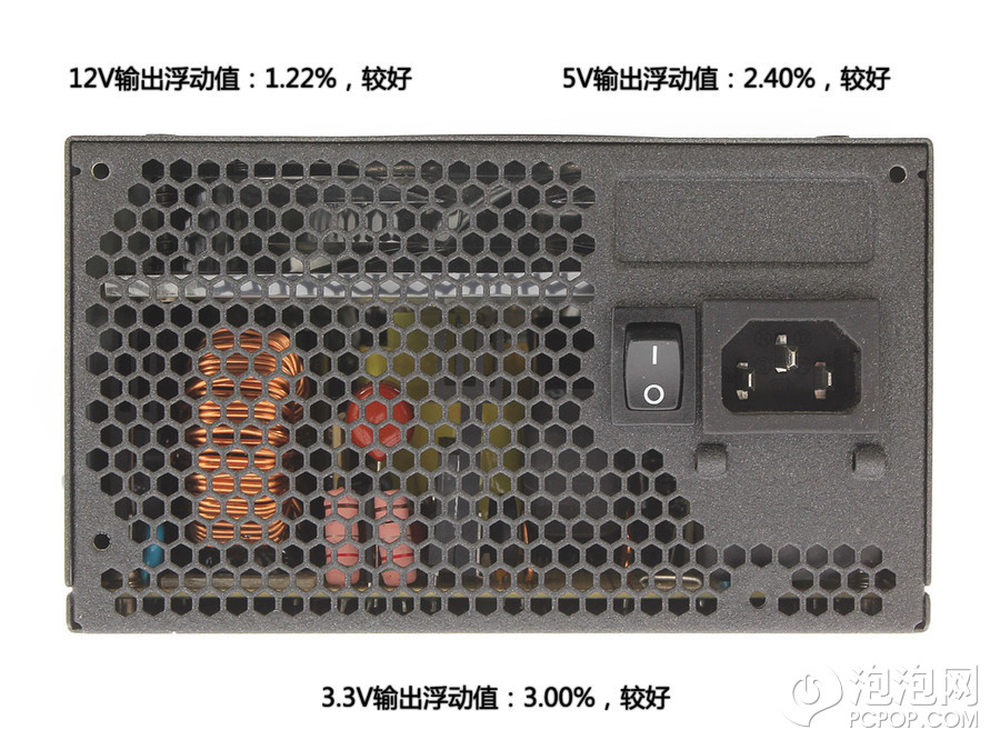

静态负载下12V、5V、3.3V表现都较好，电源散热孔一侧没有省略交流电总开关不错。不过在交流电输入孔上方Enermax的Logo还未贴上，可能因为这颗还是样品的原因，实际量产后肯定不会少。
4/16
这颗电源采用了13.5cm大尺寸风扇，而且由于转换效率奇高，所以发热很低，风扇转速低，我们在室温下测试满载20分钟后，要想听见风扇声音耳朵需要距离风扇罩3cm才可以，在300瓦负载和150瓦负载下只能贴在风扇罩上才能听见声音。
安耐美电源从2008年底进入中国大陆市场就一直非常重视静音表现，在他们的高端电源上表现尤其突出。

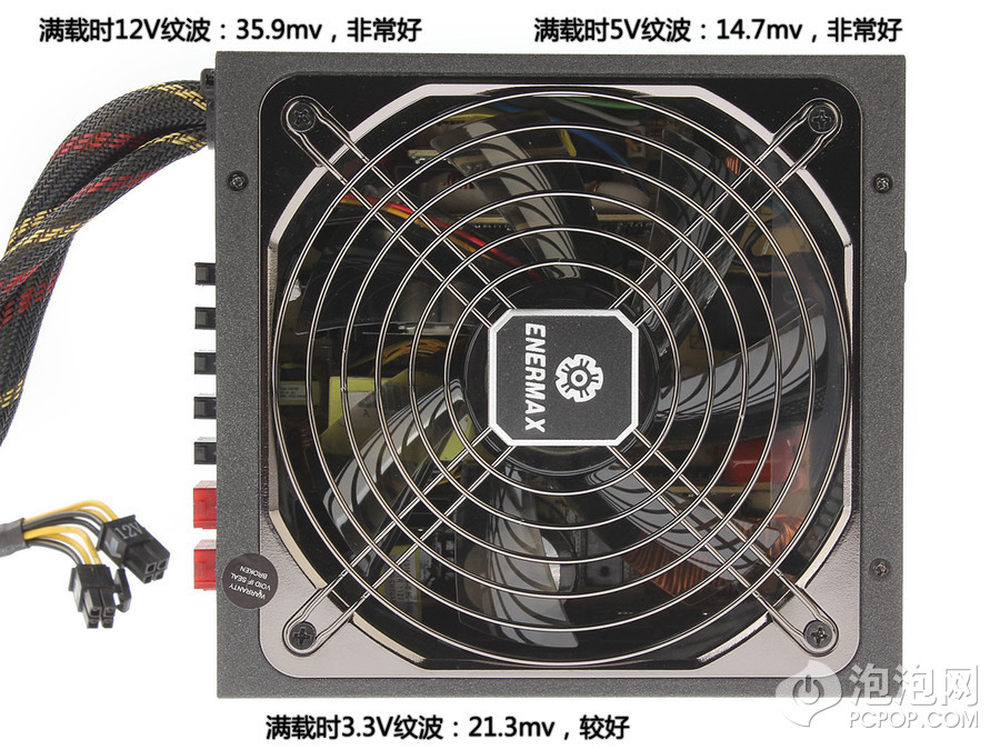

纹波也是安耐美非常重视的一个项目，在我们的测试中12V和5V的纹波都小于上限值的三分之一，非常好；3.3V的纹波也小于上限值的二分之一。总体来说纹波比较低，电压干净。
5/16

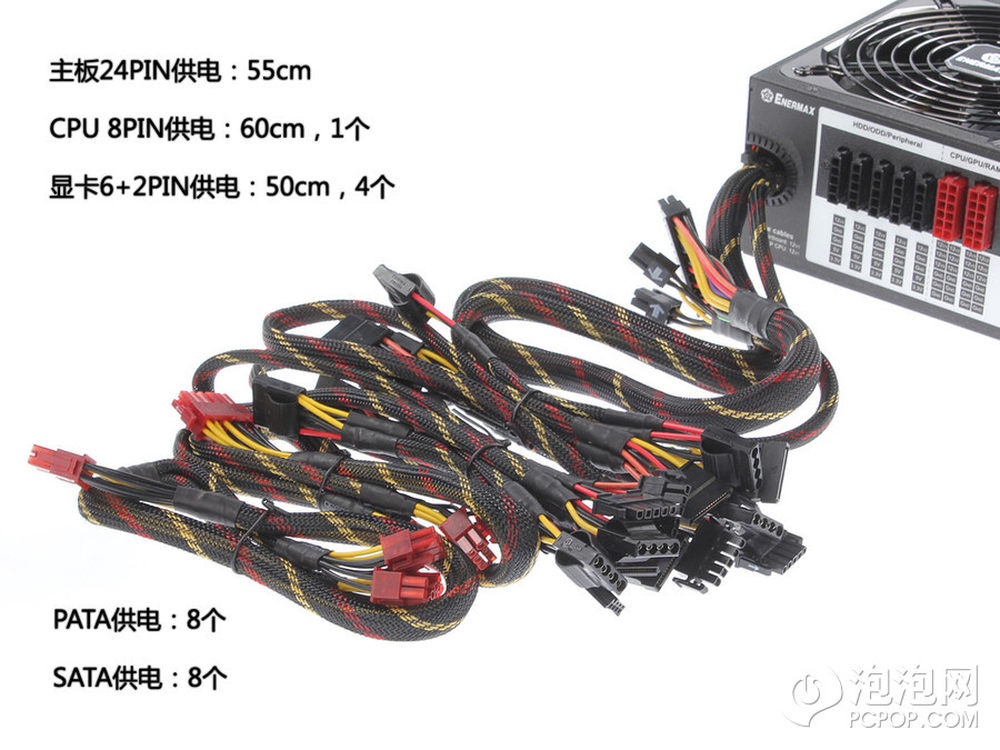

为了能顺利在机箱背部走线，这颗电源的主板供电线有55cm，CPU供电有60cm，所有中塔机箱里都没有什么问题。
显卡供电是个亮点，因为很多600瓦电源并不会提供4个显卡接头，这主要因为他们的功率余量并不多，接多了显卡可能会提高电源的返修率，但因为安耐美的这颗电源是80PLUS白金牌效率，在功率余量上非常丰富，所以提供了4个接头供玩家组SLI或者CrossFire。
PATA和SATA接口也格外丰富，各8个，为了降低线上的损耗24PIN供电口上还大量使用了16AWG高规格的线材。
6/16

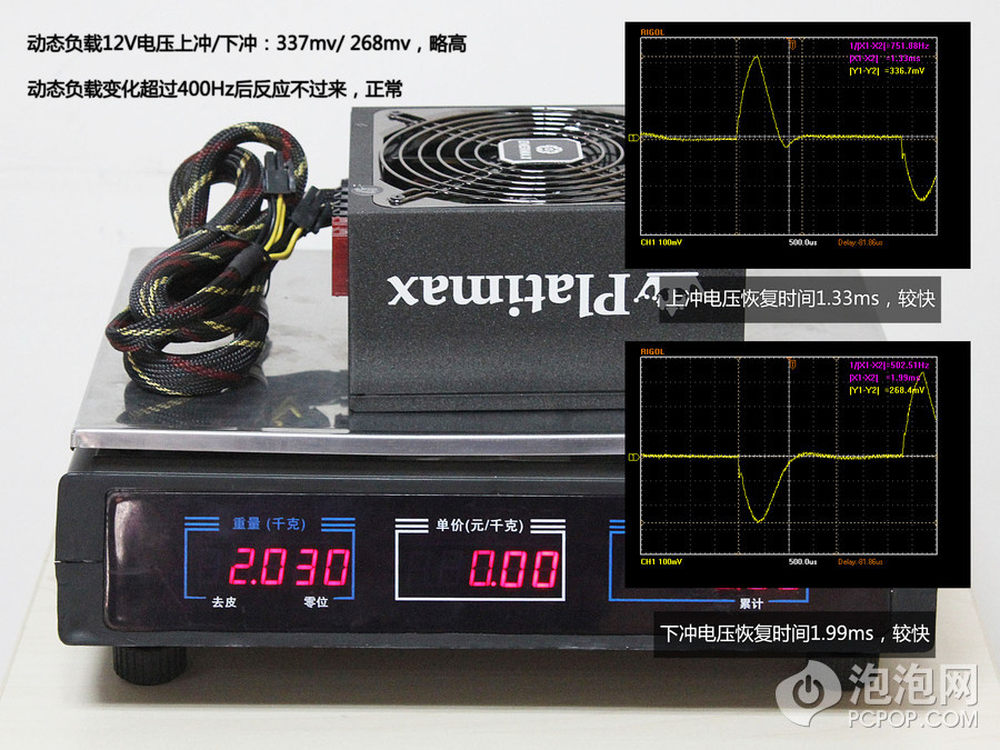

在动态负载测试中，过冲电压略高，不过并不是什么问题，一次负载变化电压有一次调整过渡，但即便这样恢复时间都控制在2ms以内，尤其是负载撤销后恢复的较快，这在其他采用CM6901控制的LLC电源中是前所未有的快速，虽然比双管正激还是慢了一些，但也属于不错了。当负载变化频率超过400Hz后波形上已经没有时间特征了，电源反应不过来。为了更清楚，我也放了波形图供玩家参考。
7/16

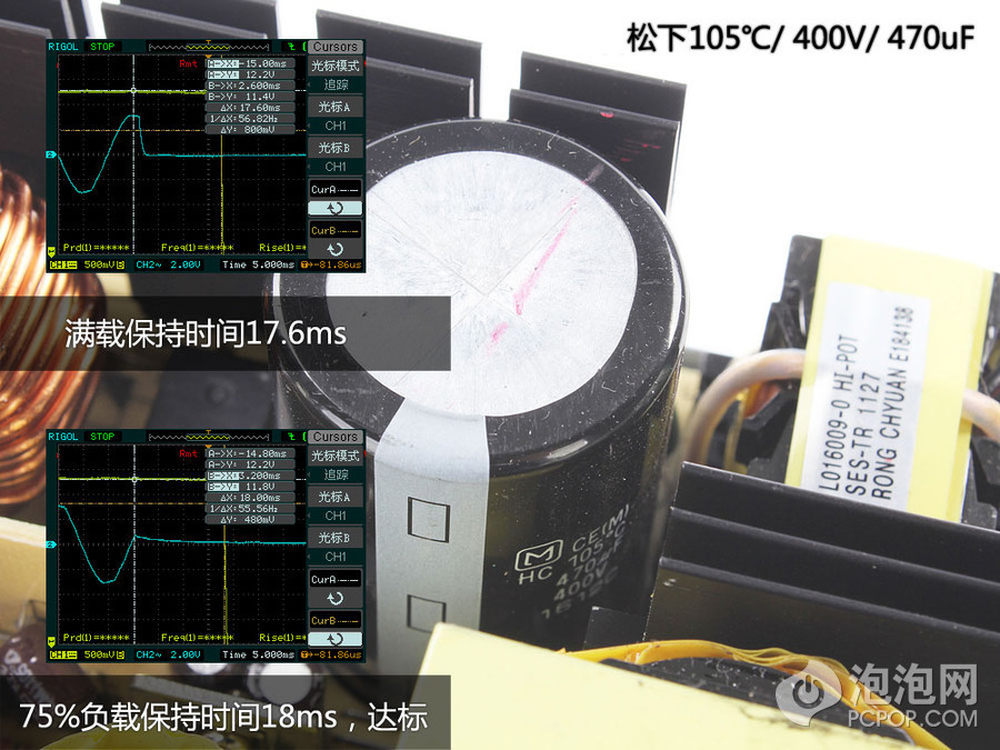

电源满载下保持时间为17.6ms，在75%%负载下保持时间为18ms，刚好符合Intel在保持时间上提的数值。
主电容品牌是松下的，耐温105℃值得欣慰，400V耐压，470uF容值。
8/16

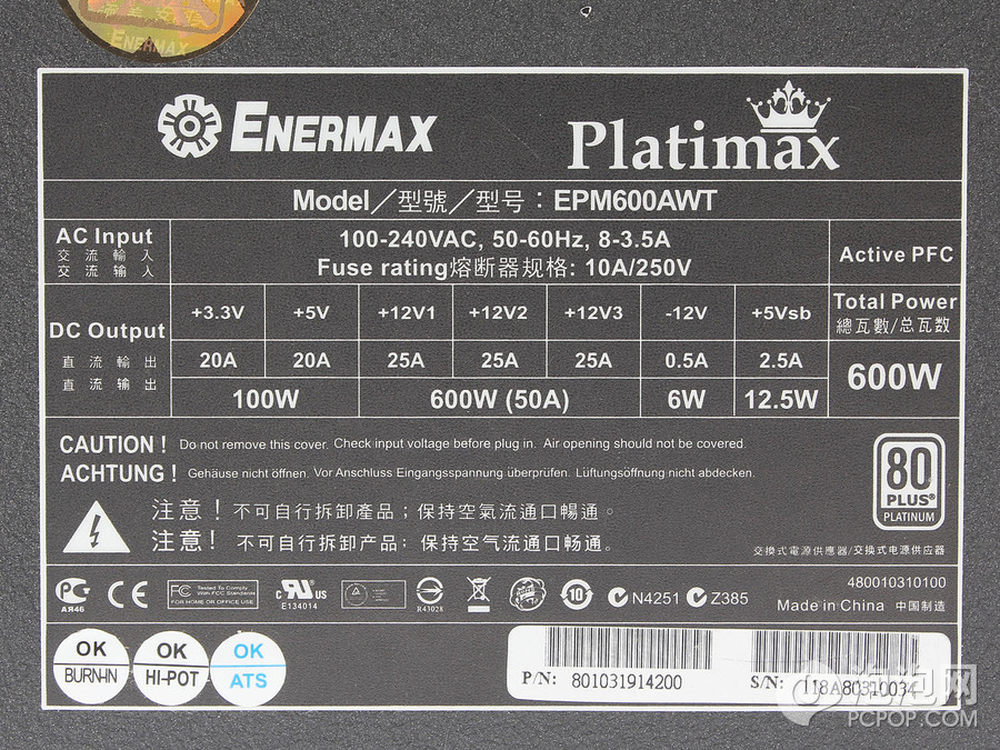

电源的12V分了3路，每路限流25A，总共50A输出能力，合600瓦，这与电源额定功率一样大了，很好。3.3V和5V的联合输出比较小，应该是为了拿白金牌而标的，实际上肯定是有相当多的功率余量。
9/16

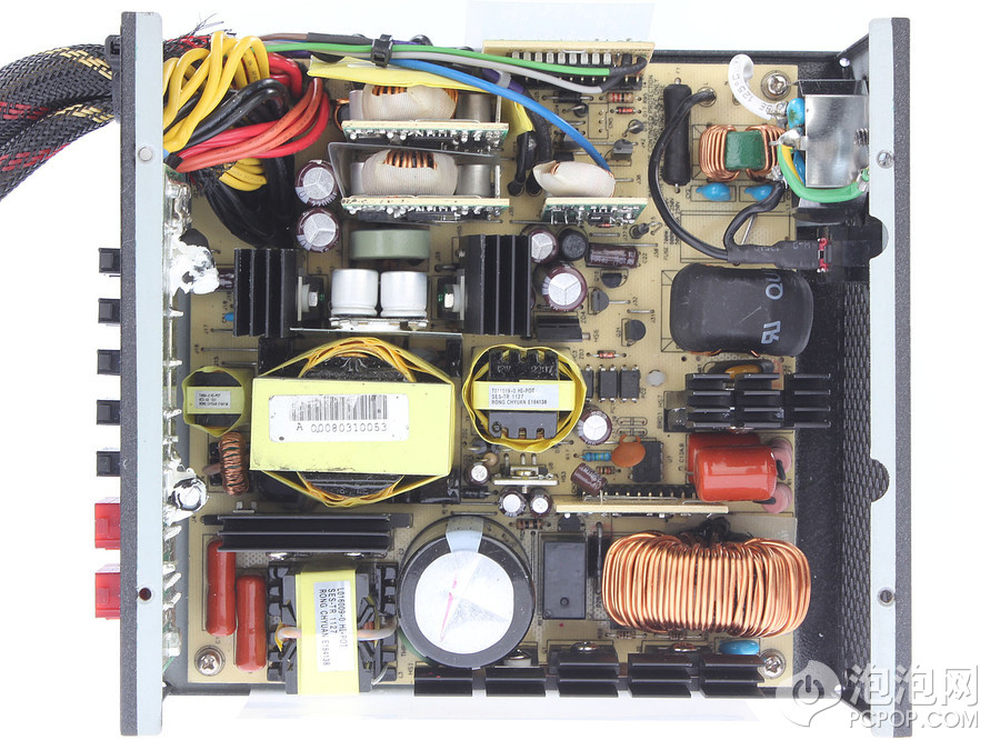

这颗电源采用了主动式PFC CM6901控制的LLC谐振开关 二次侧同步整流，其中3.3V和5V的输出采用DC-DC的方式。
5片散热片上分别是整流桥、PFC开关、LLC开关、同步整流MOS（分两张）我个人比较喜欢这样的排布，直观上就感觉分得比较开，没有过于集中的部分，这对散热的好处比较大。
10/16

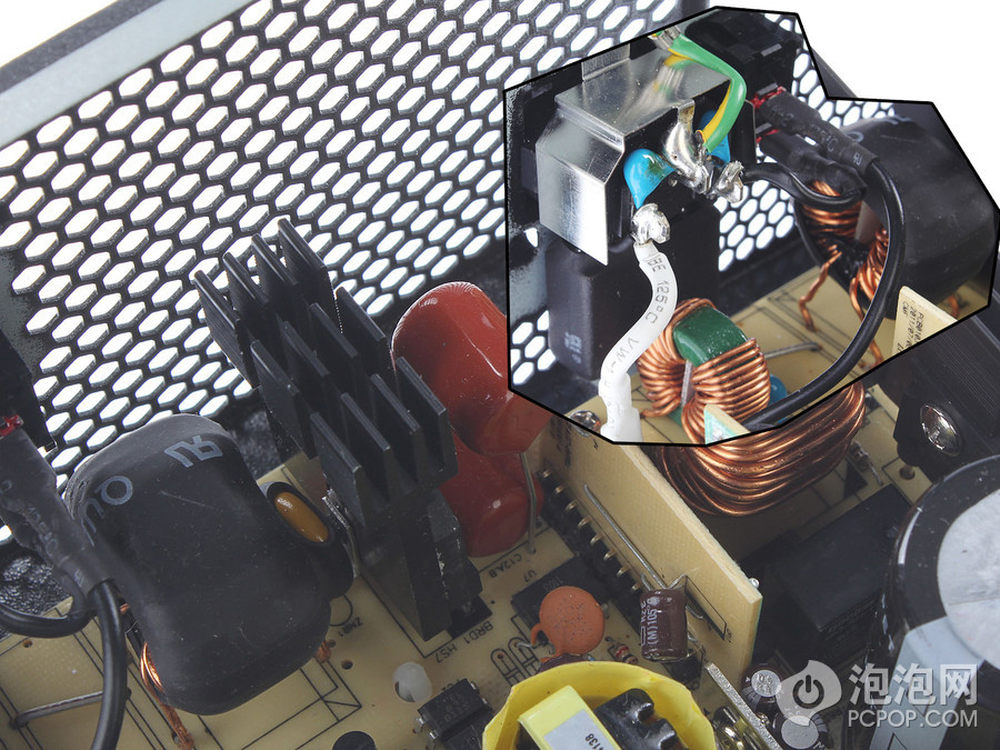

EMI滤波部分一共使用了一个X电容，两对Y电容，两个共模电感，一个保险管，一个MOV，比较完整的设计。
11/16

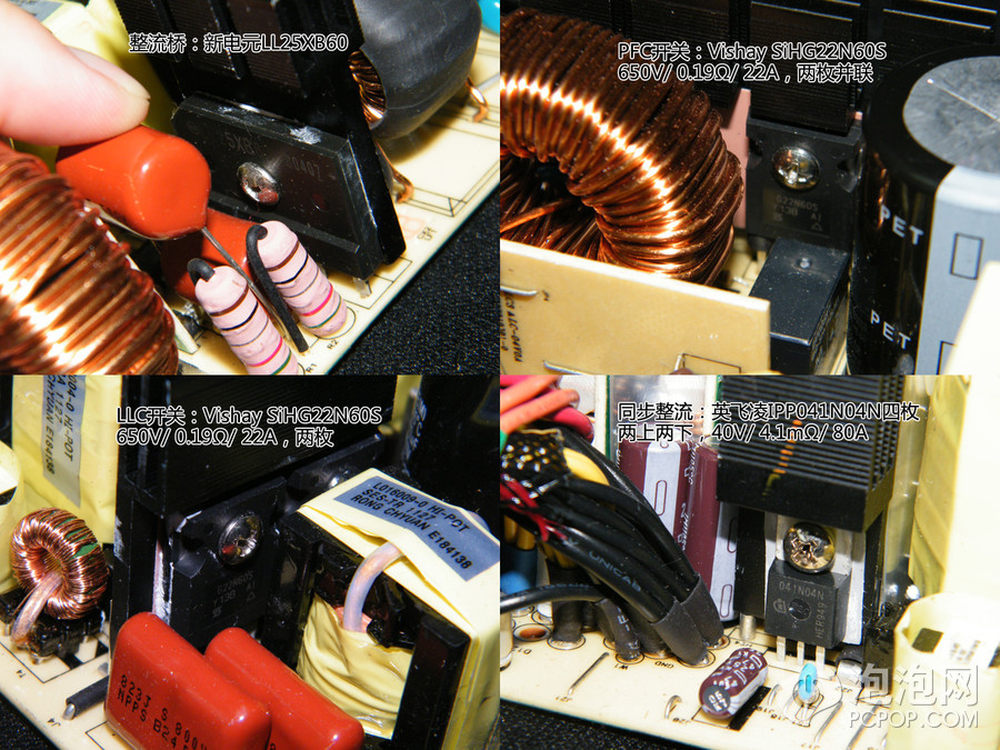

整流桥功率余量非常大，假设电源满载时效率可以有90%%，则这枚整流桥可以支持电源输出2500多瓦的功率。一次侧的PFC MOS和LLC的MOS余量倒没有如此夸张，但也留出了功率余量。二次侧同步整流的MOS余量也非常大。总的来说80PLUS金牌以上的电源功率余量都比较大。
12/16

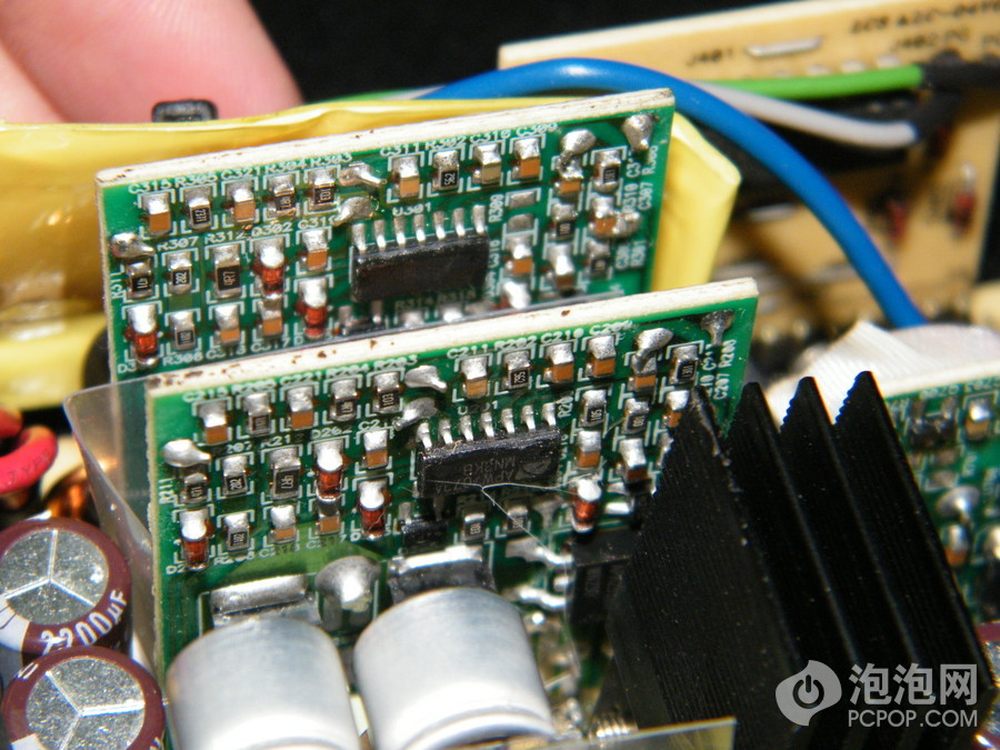

3.3V和5V采用12V降压变换输出。
13/16

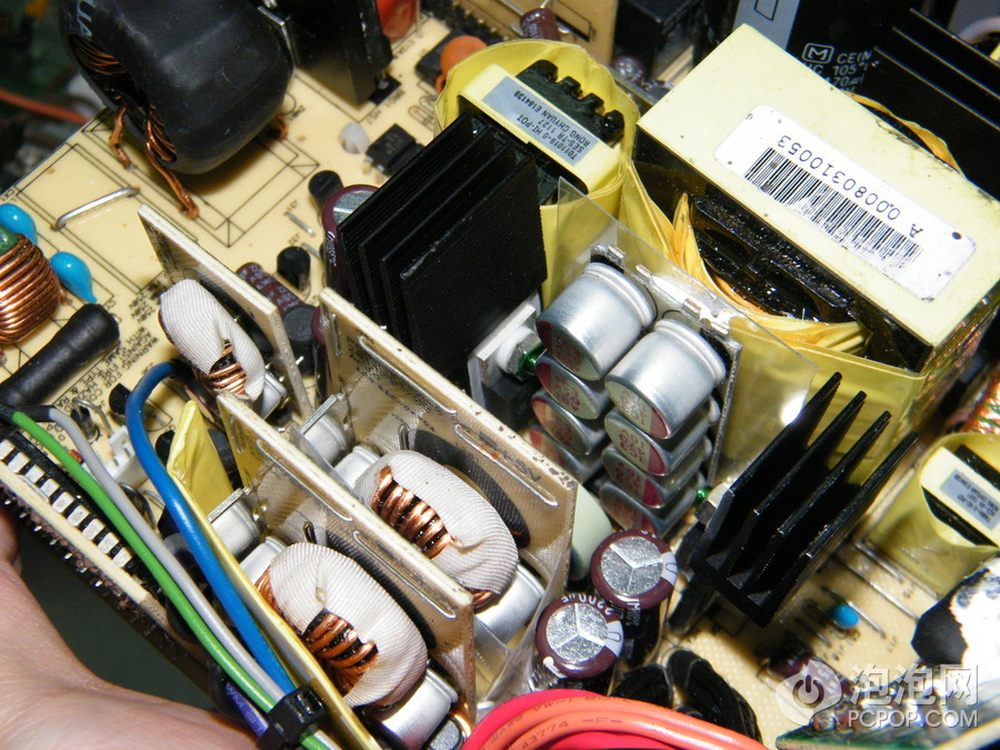

由于LLC结构电源并不需要在半周期储能，所以输出部分没有电感，滤波只靠电容，为了降低纹波，这颗电源输出后滤波采用8枚固态电容，每颗容量470uF，并联在一起，低ESR也减少损耗。
14/16

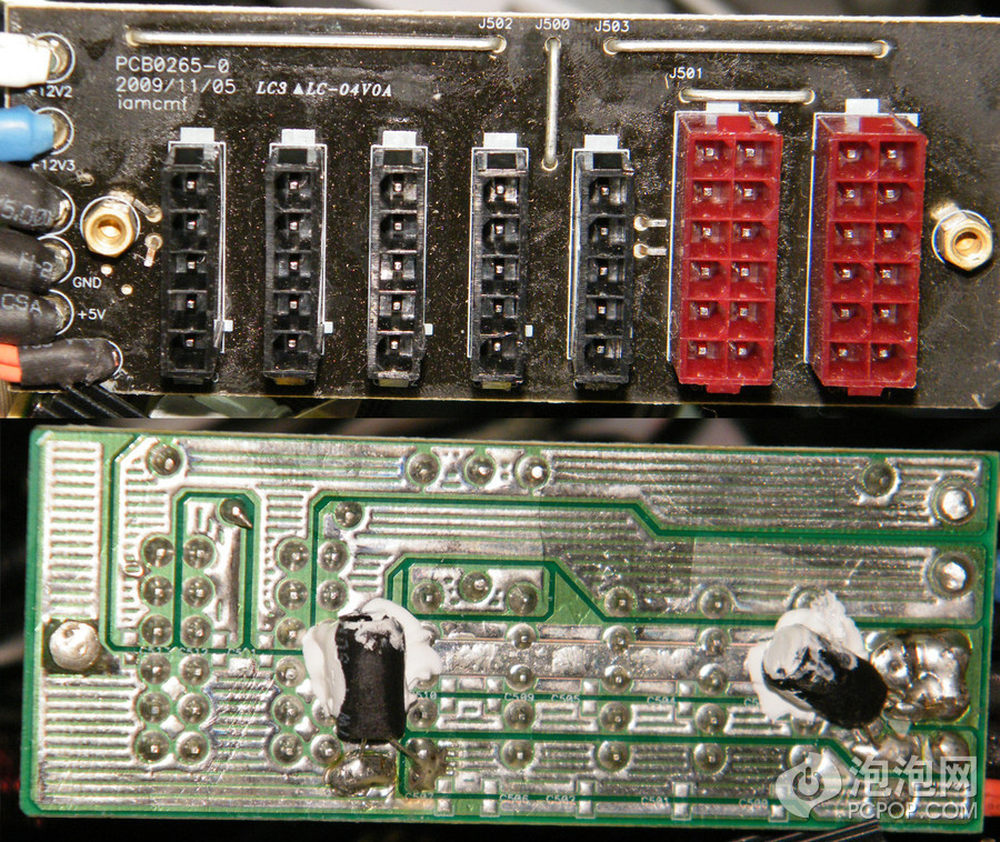

模组化输出接口板正反面排在一张图里，背面上还焊有两颗小电容滤波，正面看印刷信息是2009年画出来的，之后比较了一下安耐美曾经的金魔族系列电源的模组化接口板，原来和这颗是一样的。背面有几个焊点手工堆锡，正面残留了一些助焊剂。
15/16
电源的背部有相当多的手工堆锡，除去这部分其他工艺没有什么问题，记得安耐美之前处理这种需要堆锡较多的问题时用一张厚铜板，可能这颗是试产的原因。
电源输出线材的根部箍了金属环也套了热缩管，线材上做的比较规范。
