GTX690官方技术文档！从卡皇到艺术品

1/25

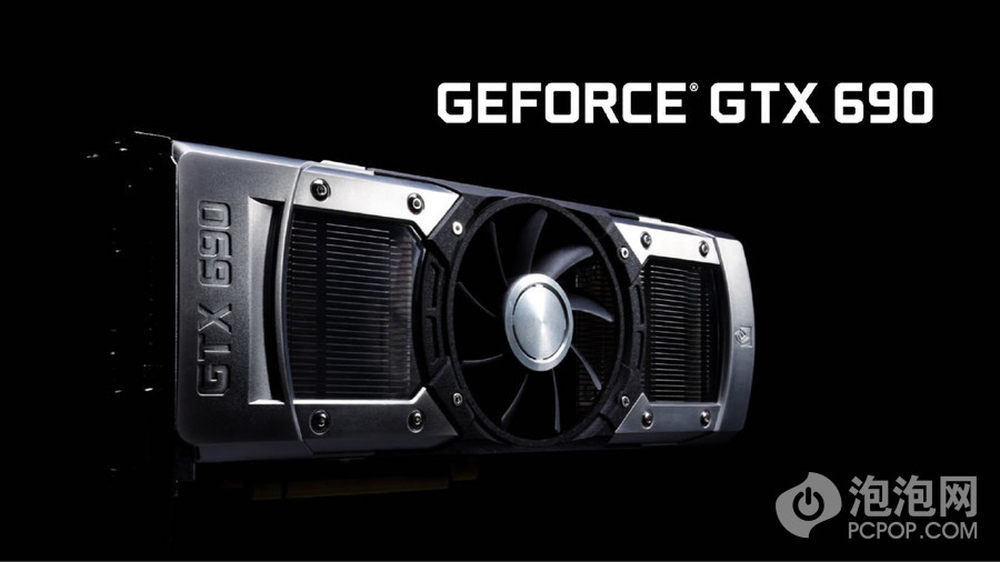

在4月29日中国上海举行的英伟达游戏群英汇上，NVIDIA总裁兼CEO黄仁勋亲自发布了新一代旗舰显卡GeForce GTX 690，如愿加冕成为全球最快的消费级显卡，其刚劲的工业设计与超强性能相得益彰。

2/25

英伟达游戏群英汇于29-30日在中国上海举行，来自全国各地的6000多名玩家出席了这一盛会。英伟达首席执行官兼联合创始人黄仁勋在会上发表了主题演讲。在演讲期间，他亲自发布了这款产品，为大家带来了无限惊喜，这是NVIDIA近年来头一次在中国全球首发新品！

3/25

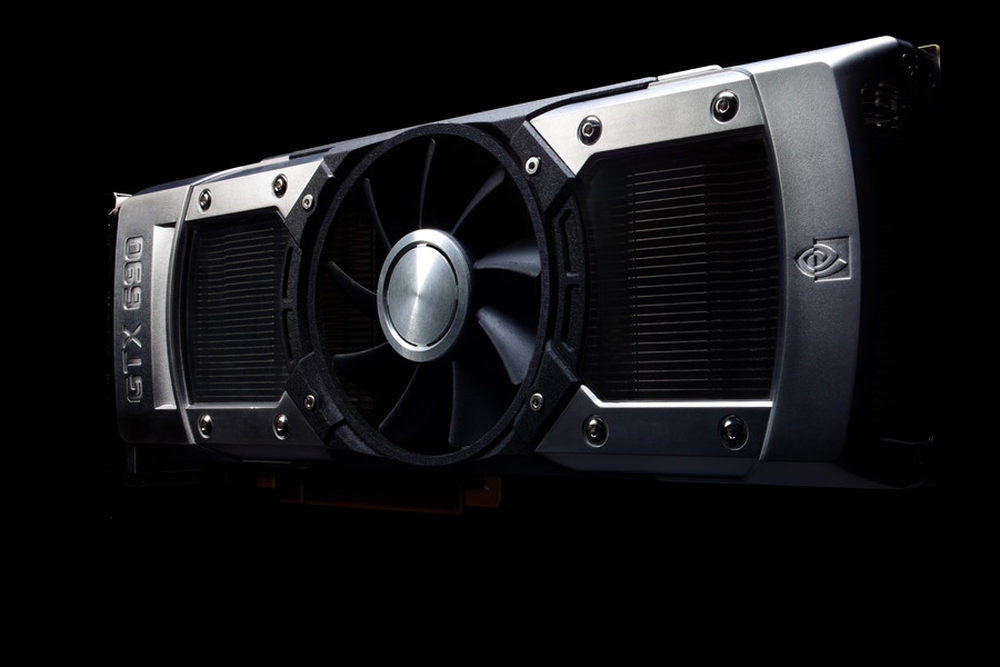

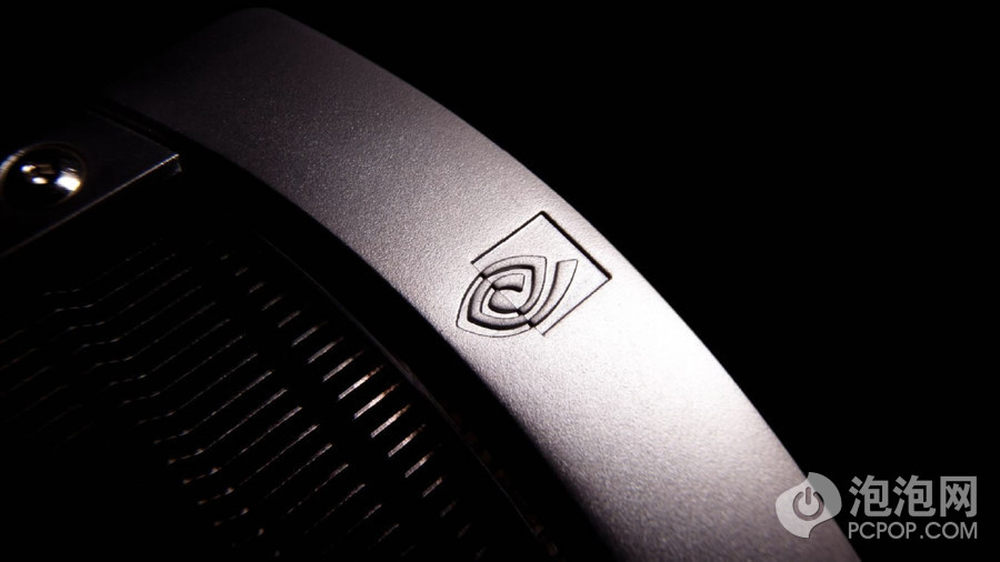

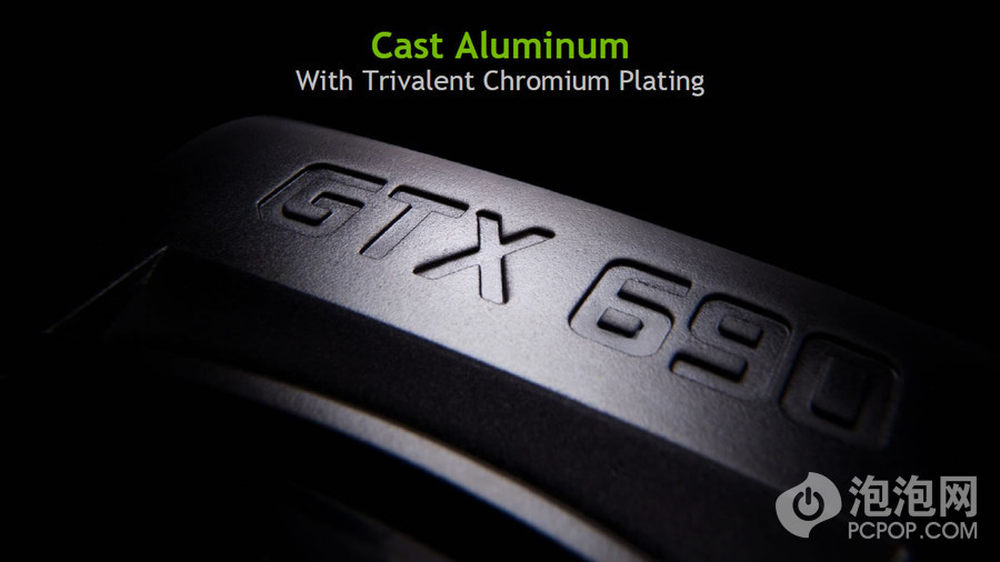

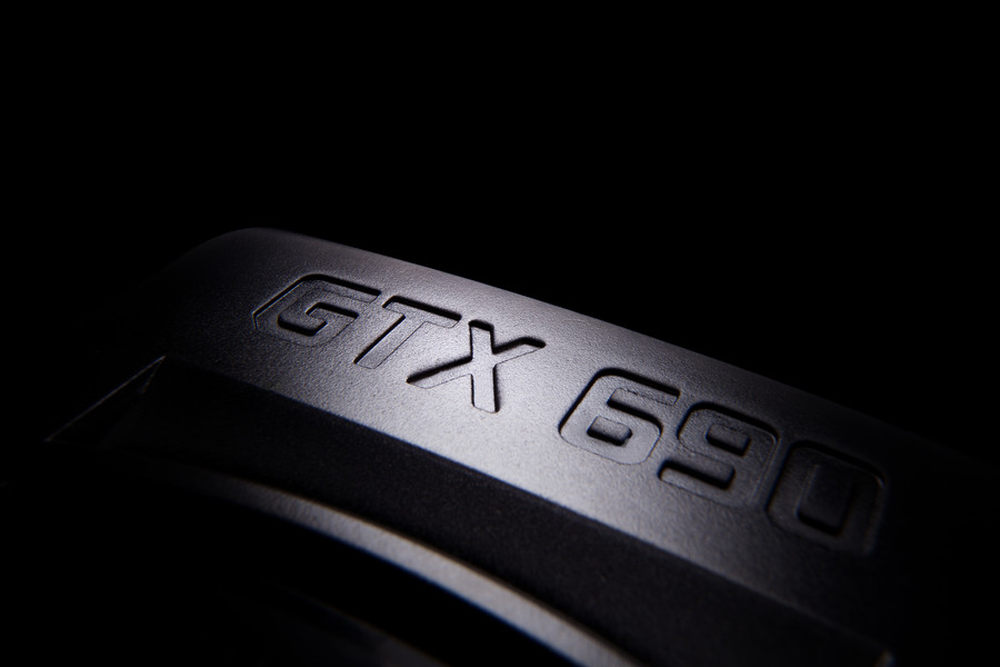

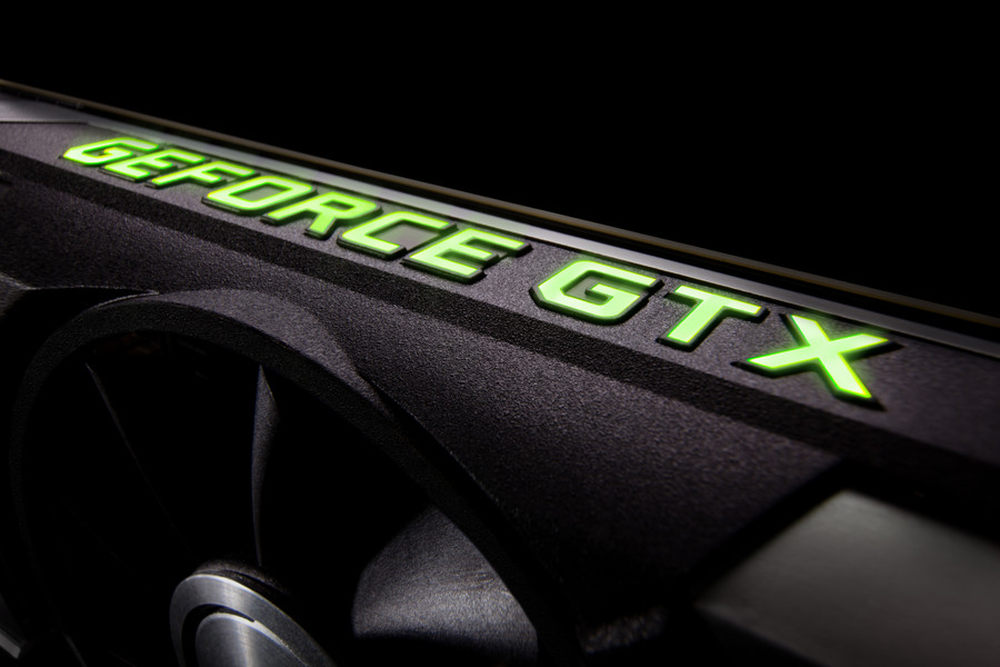

GTX690的外观设计不用于以往的NVIDIA公版卡，此次的造型不仅外观精美而且坚实耐用。其框架由铝制成，采用三价铬电镀处理，强度极高、坚固耐用。

4/25

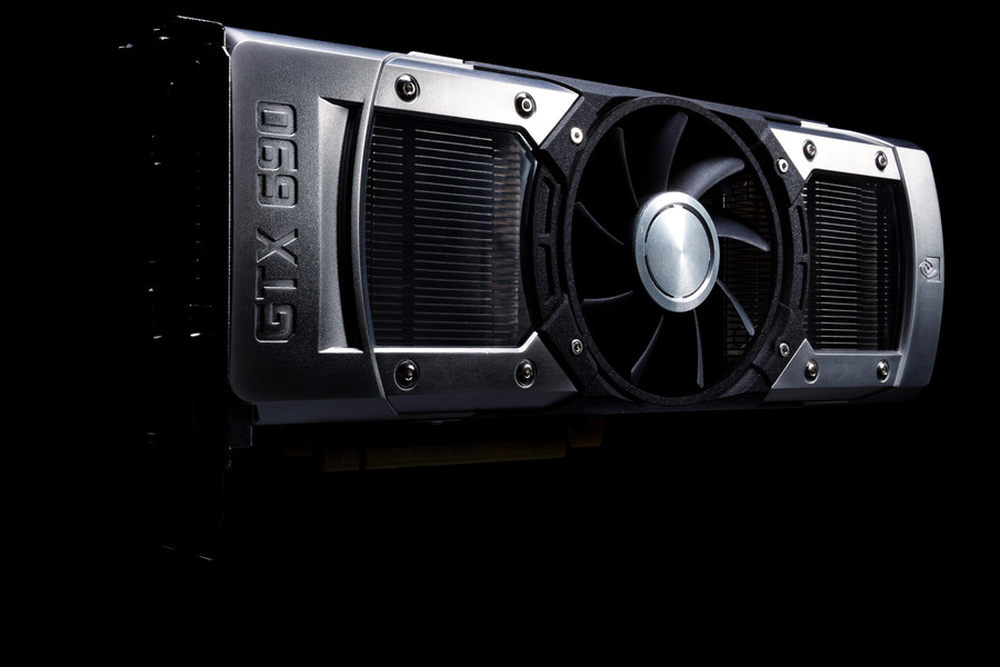

GTX690的散热器外壳由镁合金以触变成型工艺制成，不但散热效果绝佳而且还能抑制振动。

5/25

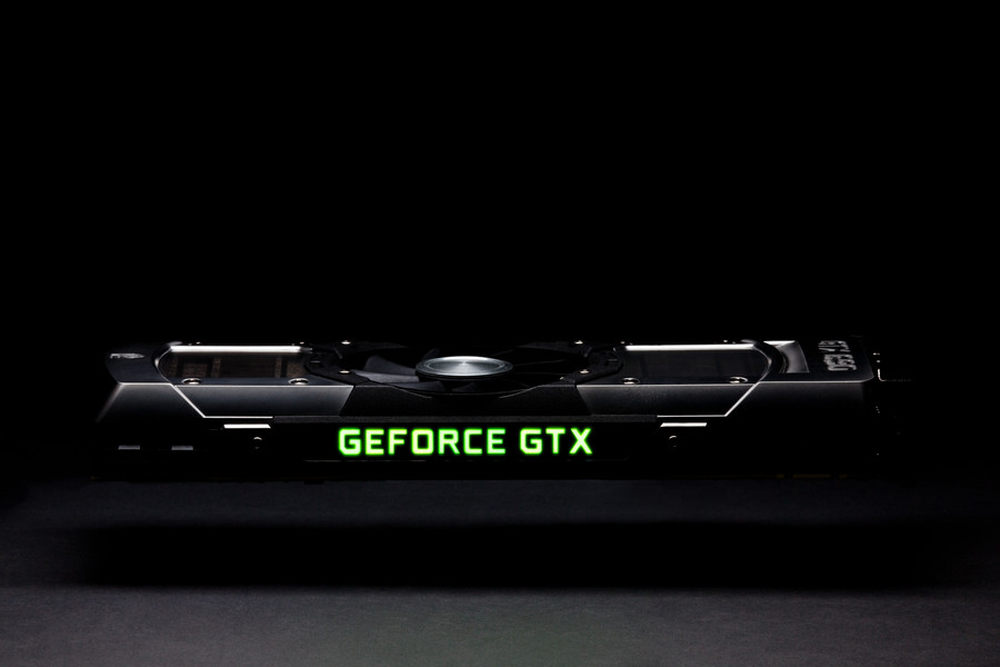

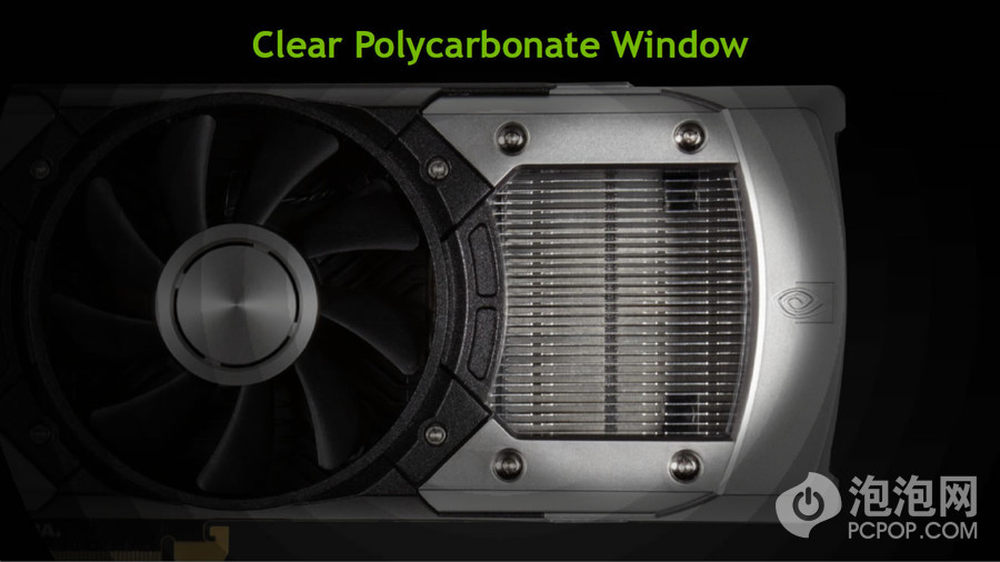

散热片外壳特意开了小天窗，以透明的聚碳酸酯材料维持风道，既保证了散热效果，又让外观变得特别拉风。

6/25

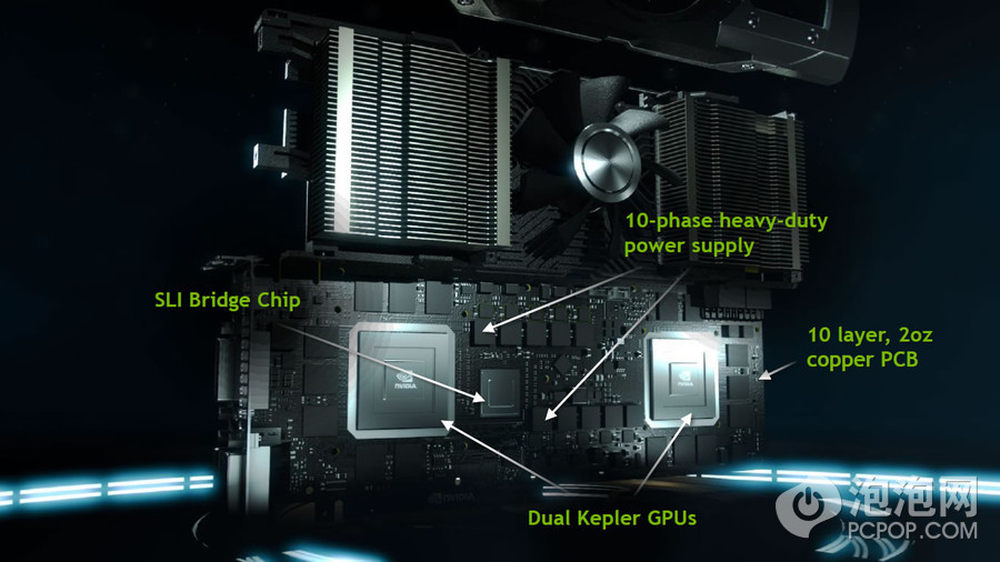

GTX690不仅外观造型华丽拉风，其内部设计也极为奢华。十相重载型电源采用十层两盎司铜质印刷电路板，不但供电效率高，而且具有电阻小、功耗低和发热量低的特点。两颗Kepler GPU通过SLI桥接芯片相连，是双核心内部SLI的设计。

7/25

散热方案采用双均热板、镀镍散热片与中置的轴流式风扇，叶片间距和进气角度均进行了优化，可有效散热。低矮型部件设计以及运用管道的底板通道可令气流通畅无阻，最大限度消除了湍流现象、改善了噪音水平。

8/25

GTX690总共包含3072颗CUDA核心，相当于两块GTX680的规格，其区别仅仅是频率低了几十MHz而已。

9/25

GTX690从硬件规格上来看其实就相当于两块GTX680组SLI系统，但由于GTX690在散热方面的优秀设计，一块GTX690的噪音可要比两块GTX680低多了。

10/25

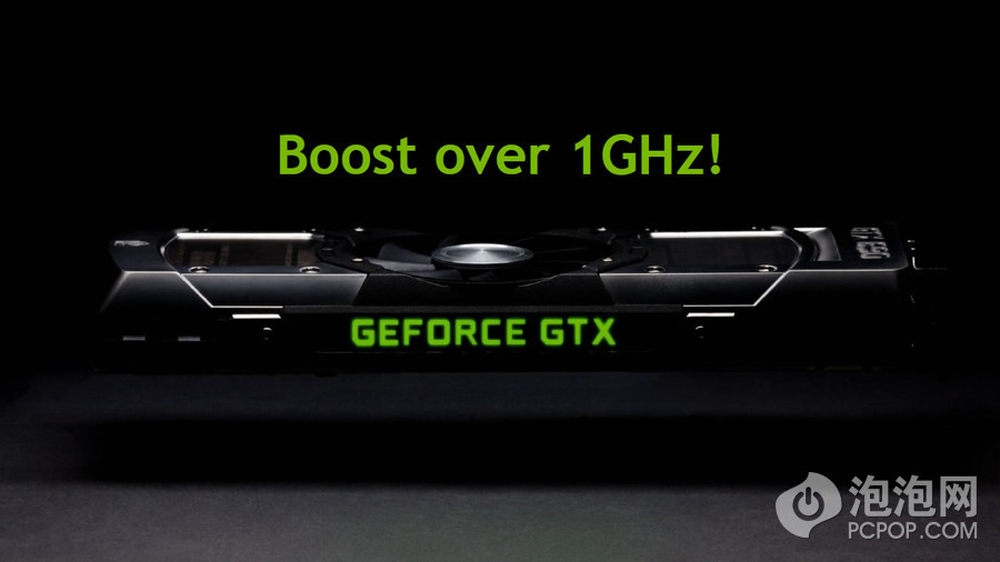

为了控制功耗与发热，GTX690的默认频率是915MHz，低于GTX680的1006MHz，未能突破1GHz大关。但是凭借GeForce Boost动态加速技术，GTX690在非满载情况下的加速频率可达1019MHz，只比GTX680 1058MHz的频率低40MHz而已！超过1GHz的动态加速频率保证了GTX690的性能并不输给两块GTX680 SLI。

11/25

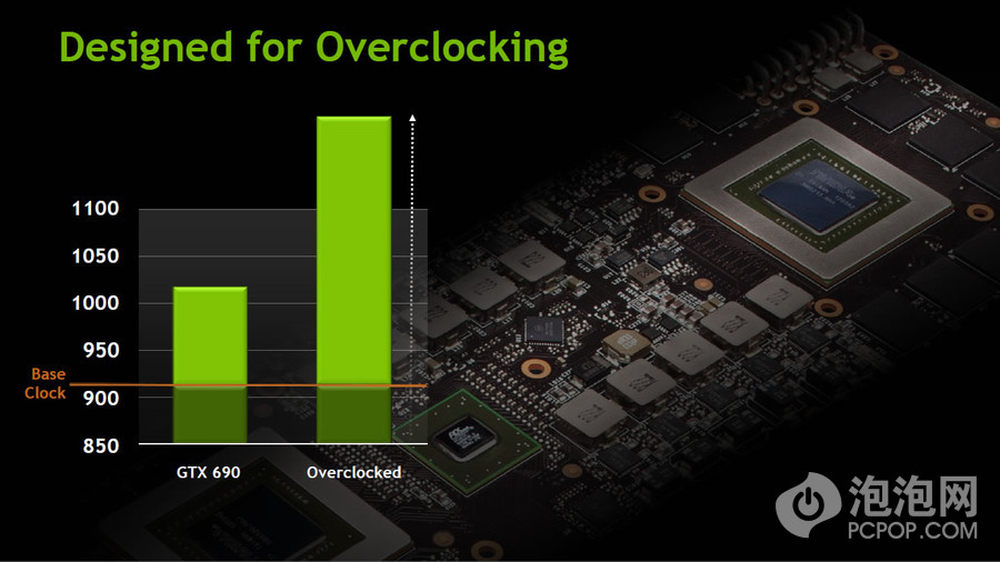

超过1GHz的动态加速频率并不是GTX690的极限，优秀的供电与散热设计使得GTX690还有不少的超频空间。如果不在乎噪音的话，原装散热条件下就能将GTX690超频至1.2GHz的频率下，丝毫不输给它的小弟GTX680.

12/25

GTX690专为发烧友玩家、超高分辨率以及多显示器环绕配置而设计。 GTX680单卡首次支持四屏输出，GTX690也支持四屏，提供了三个Dual-Link DVI接口和一个DP接口，其无比强大的3D性能如果不组建多屏的话确实有点浪费。

13/25

对于绝大多数游戏来说，GTX690的性能确实已经强大到了过剩的地步，为了在要求不高的游戏中也能发挥实力，NVIDIA研发了全新的TXAA抗锯齿技术，可以让游戏的画质变得更加细腻。而自适应帧数同步技术，可以将FPS锁定在60Hz这样一个指定的数值，在保持游戏流畅运行的情况下，GTX690可以在低频率、低转速下运行，从而实现了较低的功耗与噪音。

14/25

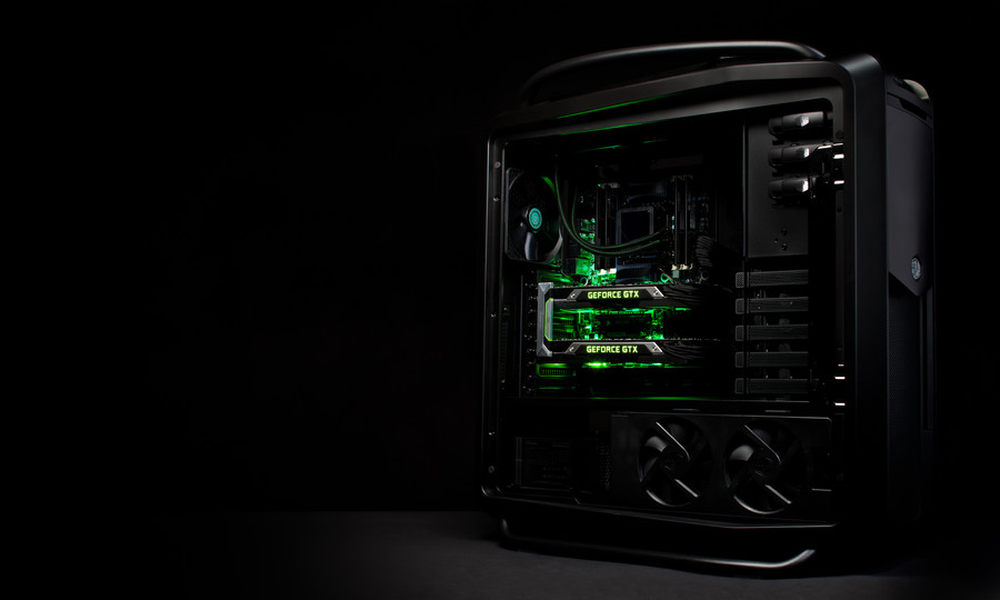

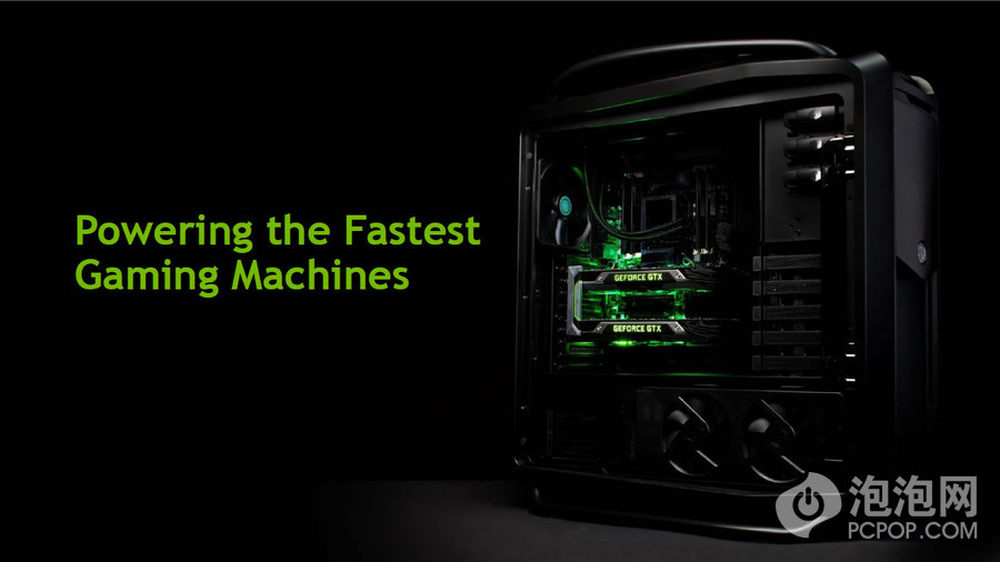

最强的游戏电脑诞生了！两块GTX690组建Quad SLI系统，秒杀一切PC游戏，三屏3D不再是梦。

15/25

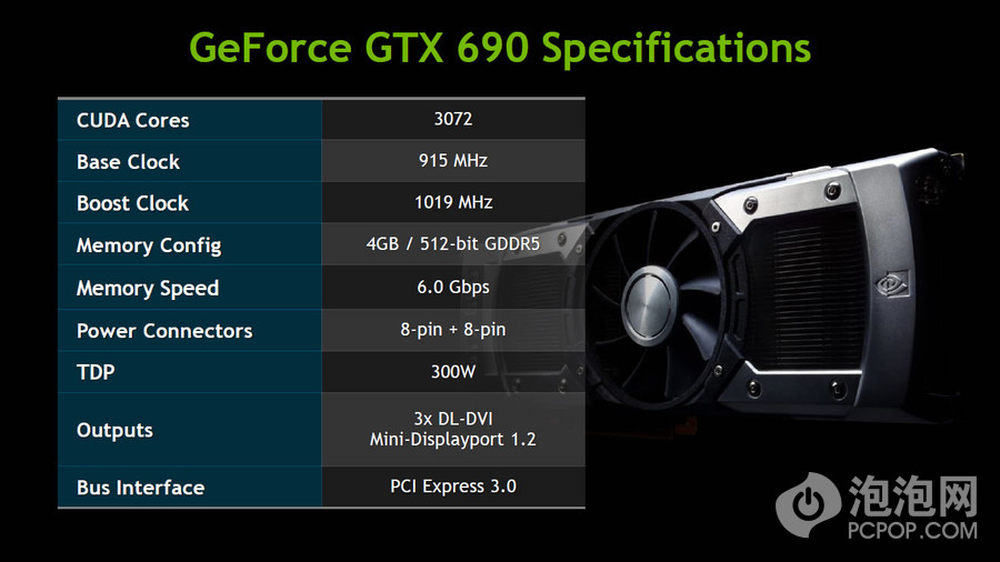

通过规格来看，GTX690相比GTX680，显存频率和容量都没变，只是默认核心频率低了80MHz，动态加速频率低了40MHz。 300W的设计功耗并不算恐怖，其两个8Pin供电接口是为了照顾超频玩家的需要。

16/25

英伟达GPU工程高级副总裁Brian Kelleher表示：“GTX690是一款真正的艺术品，不但外形华丽，而且内在性能惊人。在超高分辨率和所有特效全开的情况下，游戏玩家将会爱上在多台屏幕上畅玩游戏的出色体验。此外，安装在机箱内的显卡也会成为玩家跟朋友炫耀的资本。”

17/25

前面的图片都来自于NVIDIA GTX690的官方PDF技术文档，接下来就为大家献上GTX690的官方唯美壁纸，所有壁纸的分辨率都是5000x3000以上的超高清分辨率，并且没有任何Logo，大家可以点击右下角的“查看原图”来收藏，挑喜欢的当作桌面壁纸用。
