5款千瓦电源PK！酷冷M2肌肉电源评测
1/20
酷冷在千瓦级上电源上出现的产品异常多，一般品牌只设立1、2个型号，酷冷则有龙影1000，金牌龙影1000，金牌龙影1200，金牌龙影智能版1050，今天又看到了第五个型号Silent Pro M2 1000。产品标注了80PLUS银牌的Logo，这点比较有意思，我们之后仔细看。
2/20

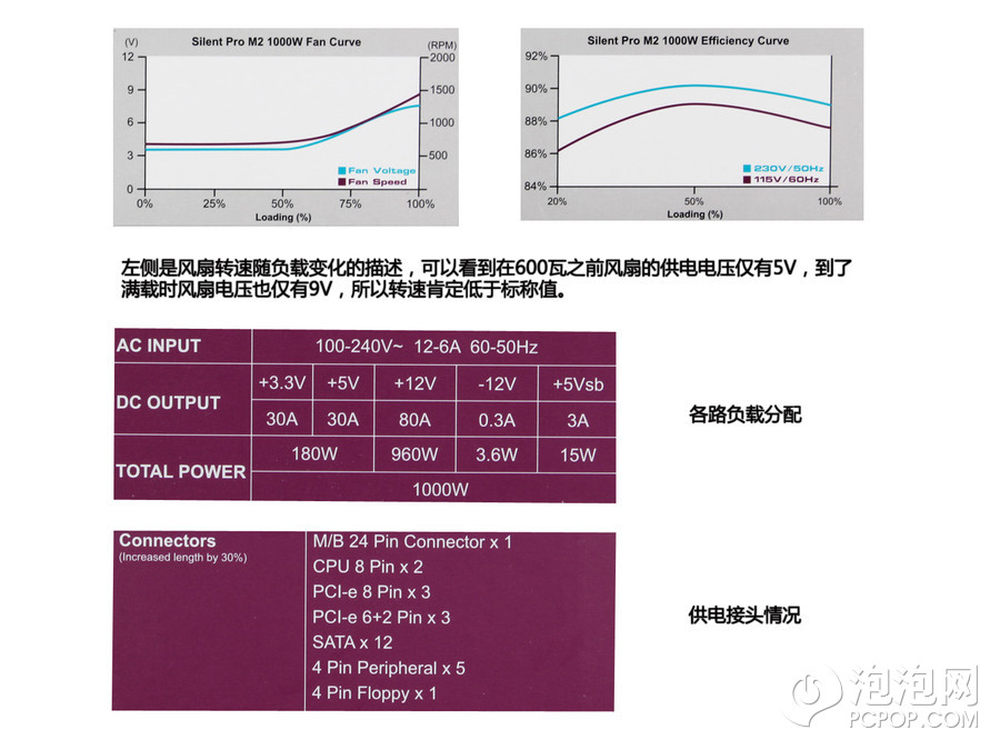

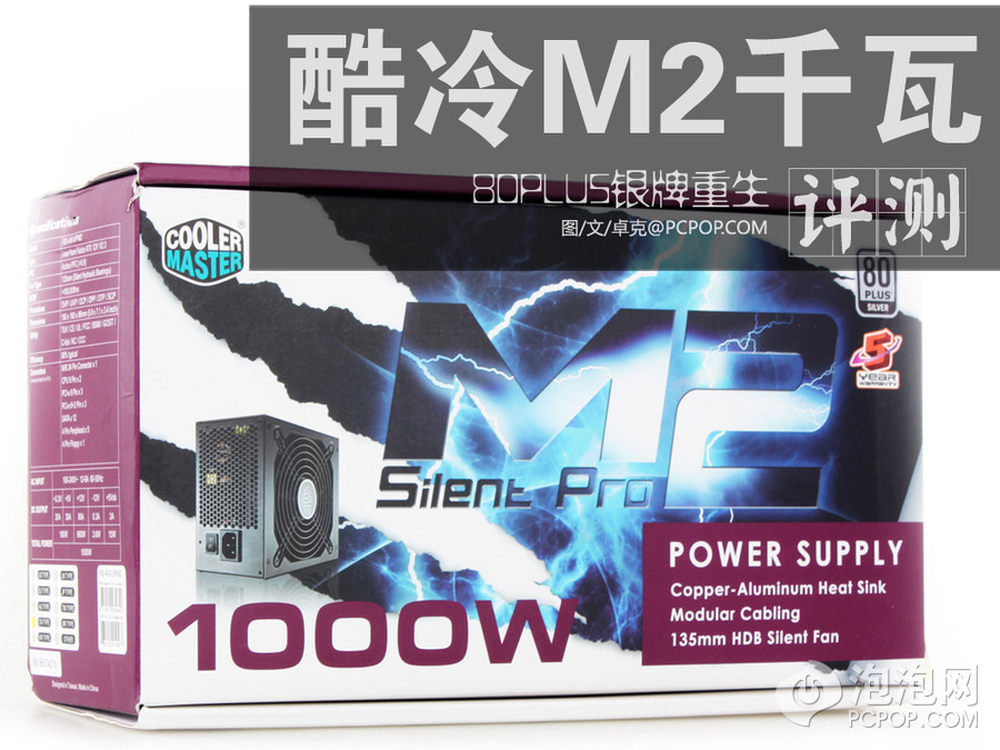

包装上有一些内容值得关注，首先是风扇转速随负载的变化，可以看到在600瓦以后风扇转速才超过700RPM，直到满载时风扇电压都没有超过9V，相信这电源应该很静音。
另一个曲线图表现的是转换效率，实测中发现曲线后半截其实应该抬高一些才更像这颗电源的实际表现，因为从200瓦到950瓦间电源转换效率从没低于89%%。
电源的12V采用单路输出，80A非常暴力，5V待机提供了3A也较高，比较特殊的是3.3V和5V的联合输出竟然标到180瓦，看来酷冷对这颗电源上银牌效率很是有信心。
电源提供了丰富的接头，2个CPU 8pin，显卡6 2PIN一共6个，可以接3张高端显卡，SATA一共12个很令人满意，PATA只有5个，机箱风扇多时有可能不够用。
3/20

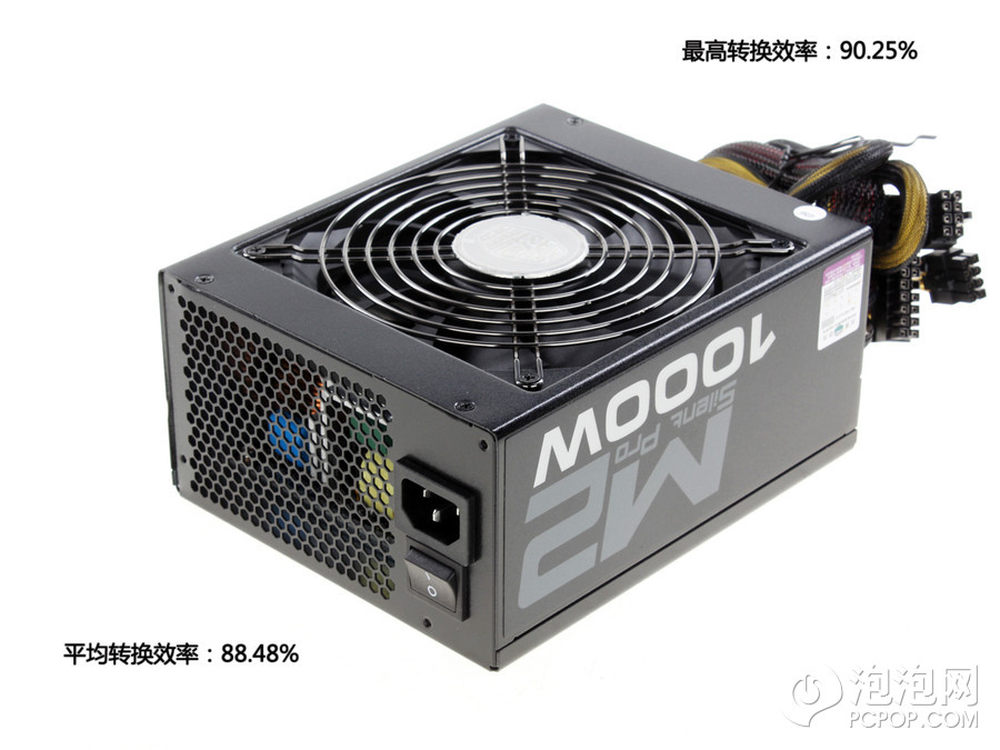

长期关注评测的网友一定知道，80PLUS银牌电源是迄今为止出现最少的，只在2008年底和2009年偶然露面，而那年露出的银牌也有不少是勉勉强强低空飞过Ecos的测试，到了媒体送测有些就到不了银牌效率。实际上这颗电源才第一次让人感觉到了80PLUS银牌应该有的效率表现。
对大功率电源来说效率往往和寿命紧密相连，所以不论哪个型号，如果功率超过1000，必须选购转换效率在90%%以上的产品。
4/20
这颗电源12V的纹波令人遗憾，已经超标了，波形上以10ms周期的纹波为主要成分，这一定程度上体现了主电容上的储能问题，而保持时间上已经在80%%负载下超过43ms了。换用两颗470uF的电容也会大幅度增加成本，好在12V给CPU和显卡供电，板卡在输入侧还有滤波。在几乎同样瓦数的金牌智能版上使用的是3枚330uF的电容，所以纹波没有出格。
5V和3.3V的纹波表现没有什么问题。
5/20

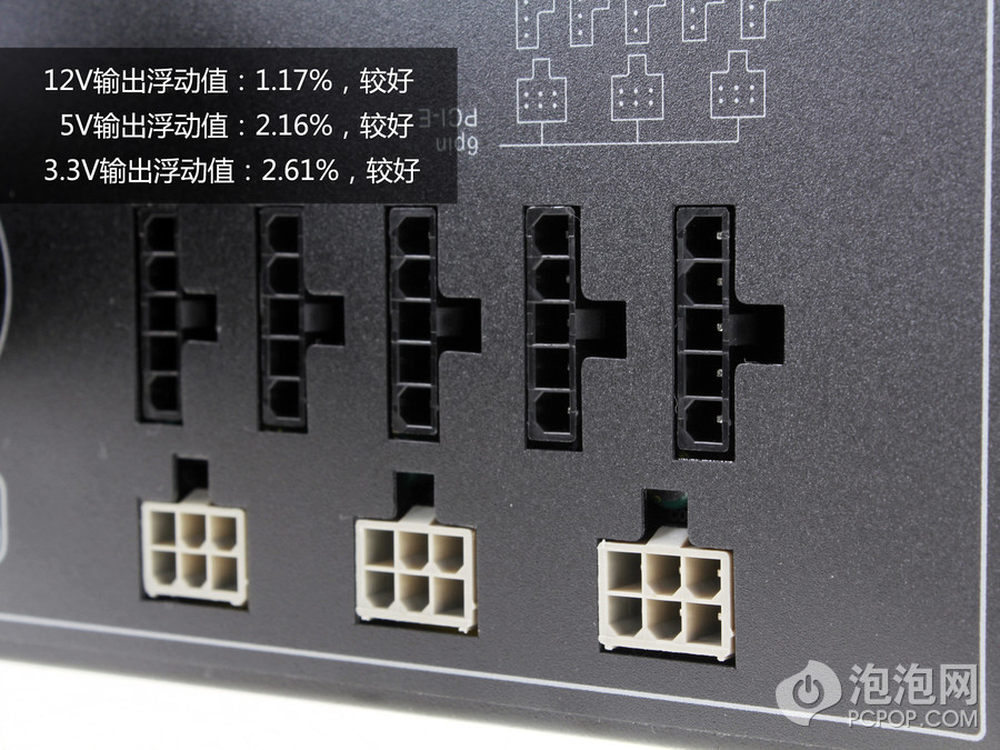

电压稳定性对大功率电源来说是个挑战，酷冷这颗千瓦电源的12V浮动比较低，5V和3.3V表现也较好，具体的成绩分布各位可以看后面的对比。
6/20

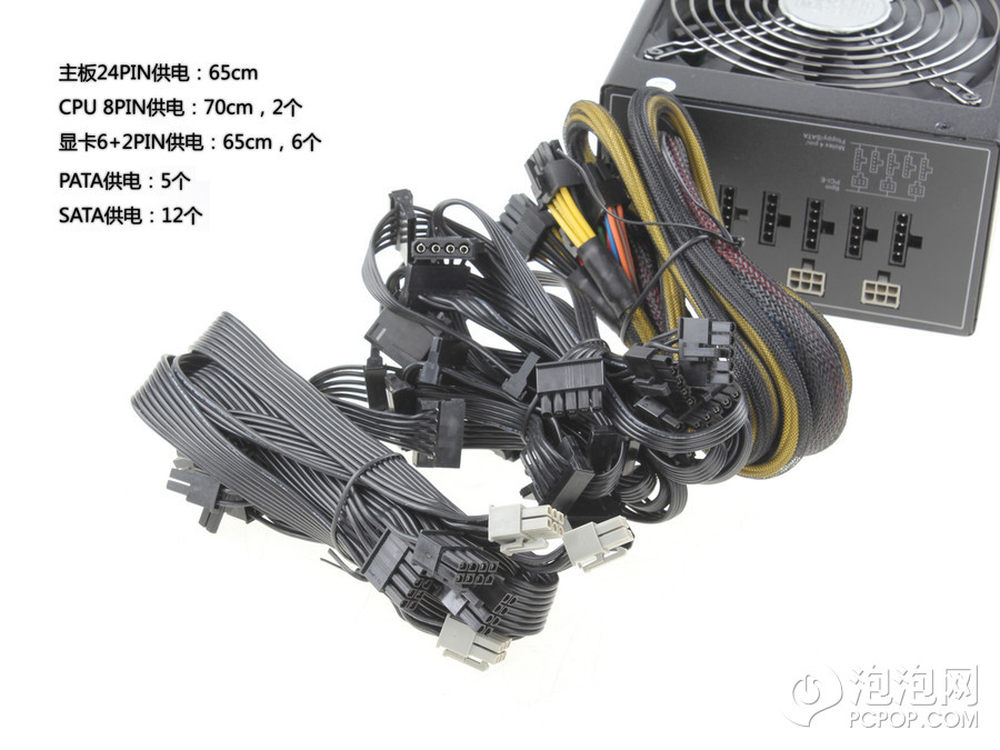

刚才已经说过接头的数量了，这颗电源线材的长度非常厚道，70cm几乎可以在全塔机箱里走背线用了。而且所有模组化线材都采用了数据线状的扁线，这样走起背线会非常方便。
7/20

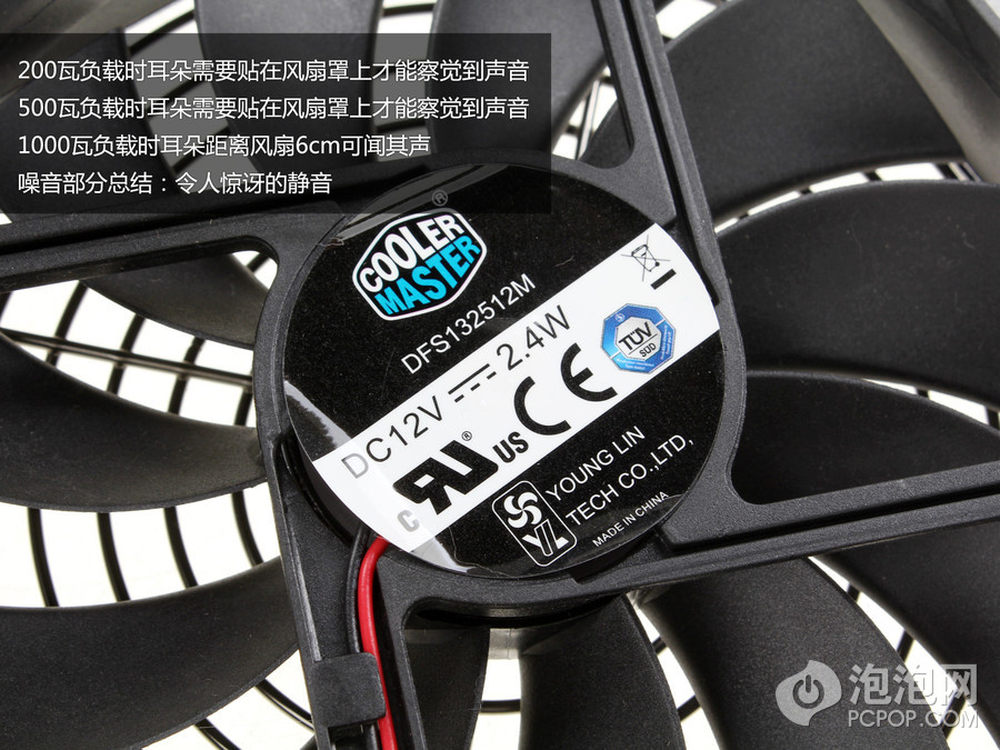

950瓦负载下的风扇噪音几乎听不到，需要把耳朵凑近风扇，距离6cm时才能感觉到风声，这点酷冷做的确实够大胆，这需要电源内部散热处理好，没有热点。
8/20

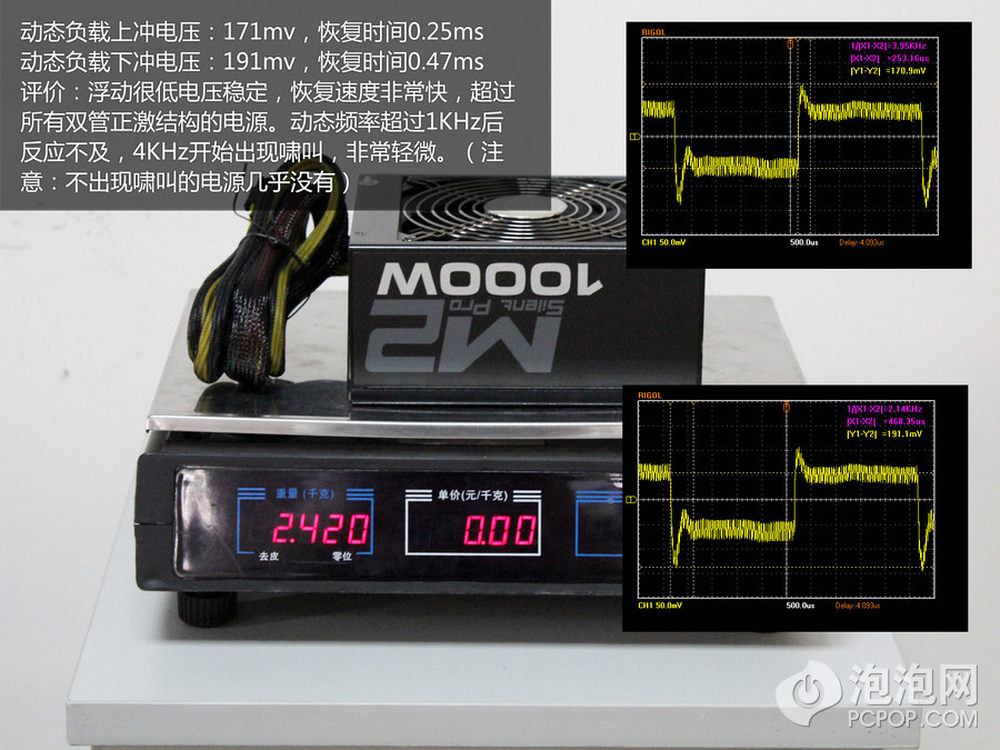

负载的变化给电源没有造成什么压力，上冲下冲电压都没有超过200mv，而且反映速度超级快，都不到0.5ms，负载变化频率超过1000Hz后波形失去时间特征。
99%%的电源跑动态测试时都会啸叫，只是轻重不同，频域不同而已，酷冷这颗电源要到动态频率升高到4000Hz时才能听到声音，而且知道10000Hz，声音都很轻微，只能说想让这颗电源啸叫并不是很容易。
9/20

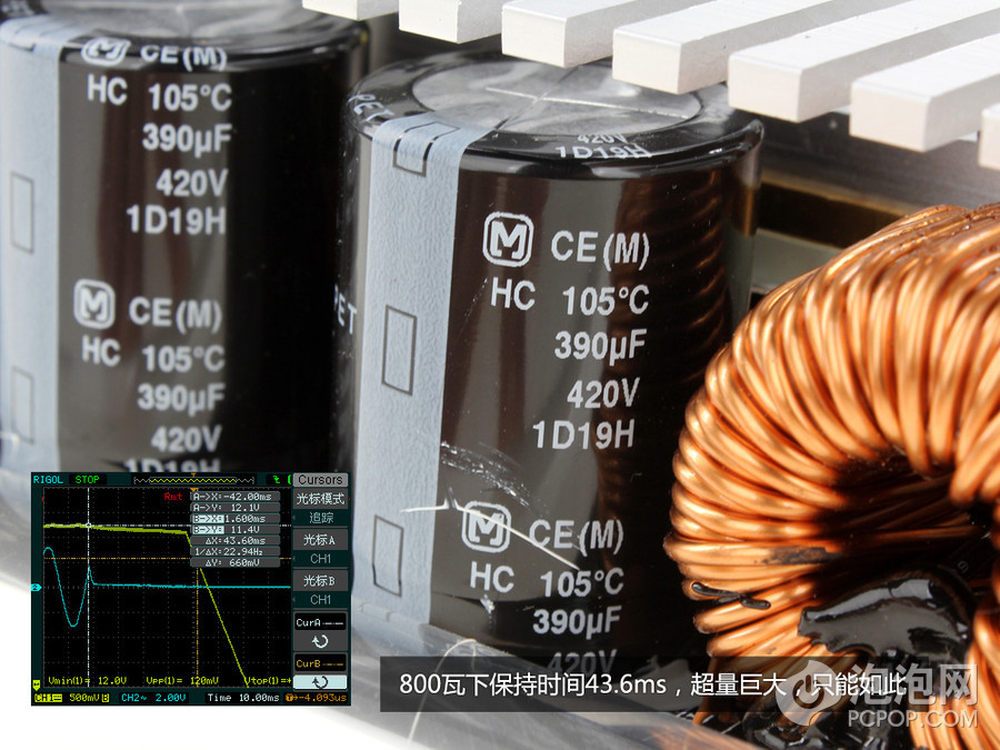

我们用800瓦测试保持时间，测试结果令人乍舌，竟然有43.6ms，超过建议值17ms两倍多，但同时也别忘了，即便这样，12V输出纹波10ms频率的也高达125mv。
10/20

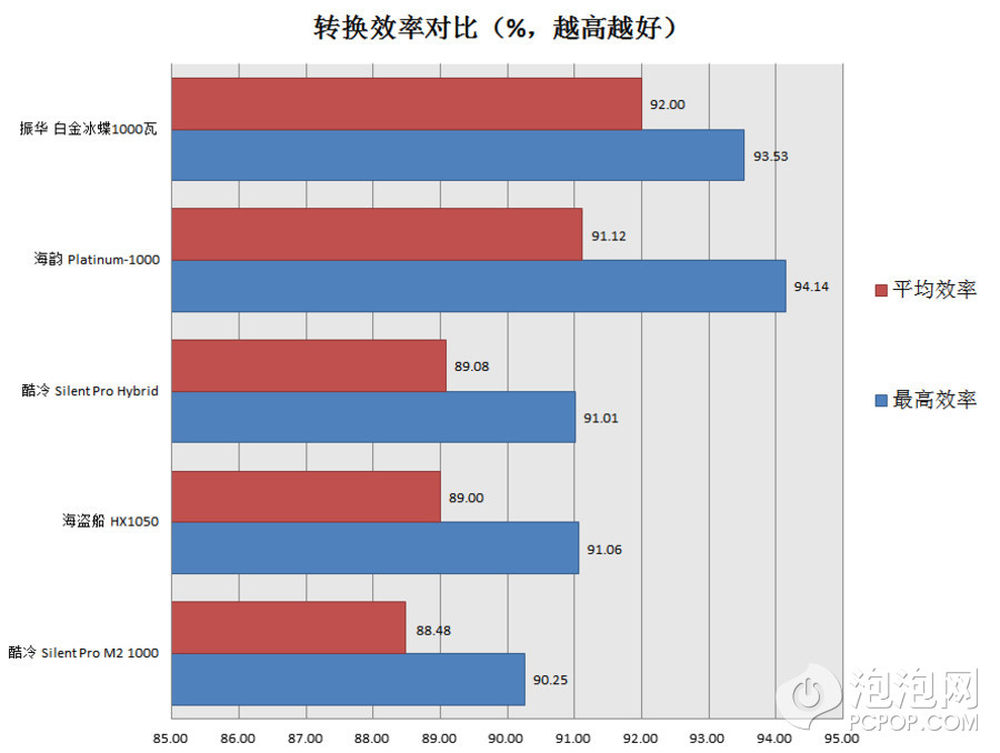

我们列出了曾经测试过的千瓦级产品，一共5颗，转换效率的情况如下，除了海盗船和当前这颗，其他都是金牌和白金牌产品。
11/20

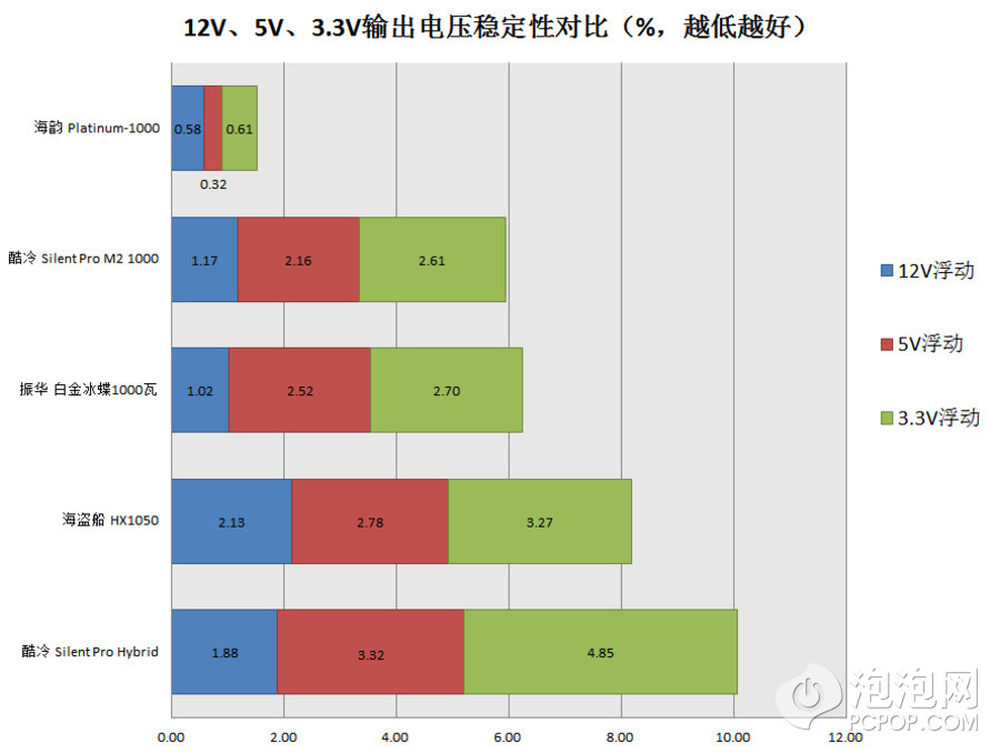

静态电压稳定性体现出一点：有的品牌真的去追求零浮动。不过大部分电源倒没有那么极端，酷冷是不追求零浮动产品中表现最好的。
12/20

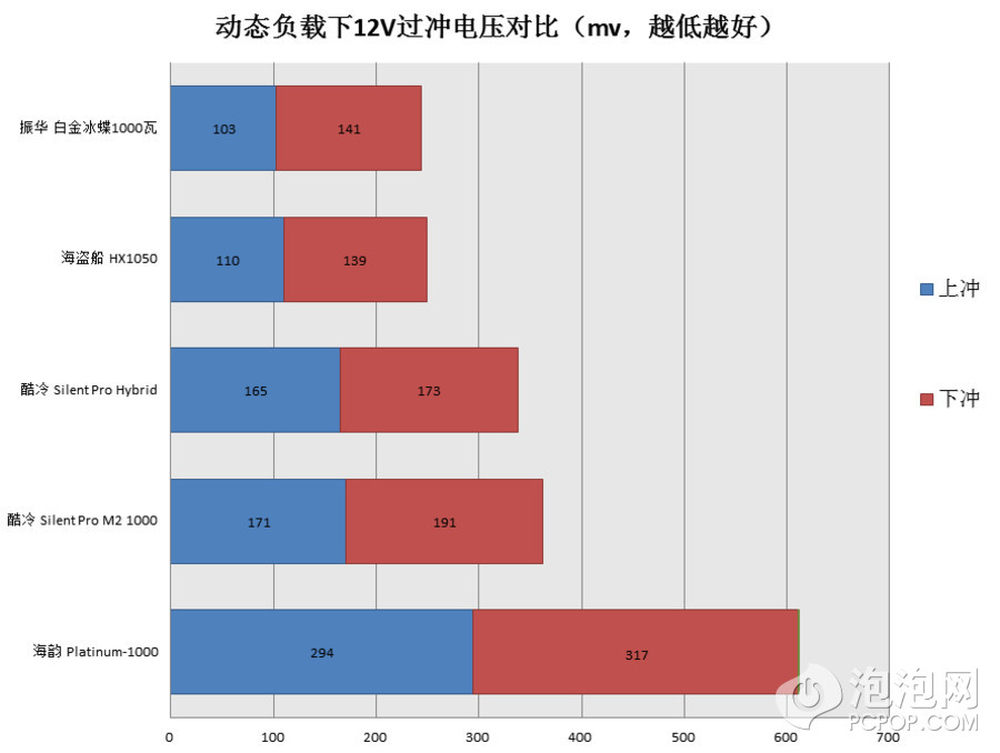

除了最后一名产品，其他4款电源在动态过冲电压上表现处于同一水平，而且酷冷的两款电源电压恢复时间都很短。电压恢复时间暂时还没有列在对比表格中，这部分还需要加强和细化。
13/20

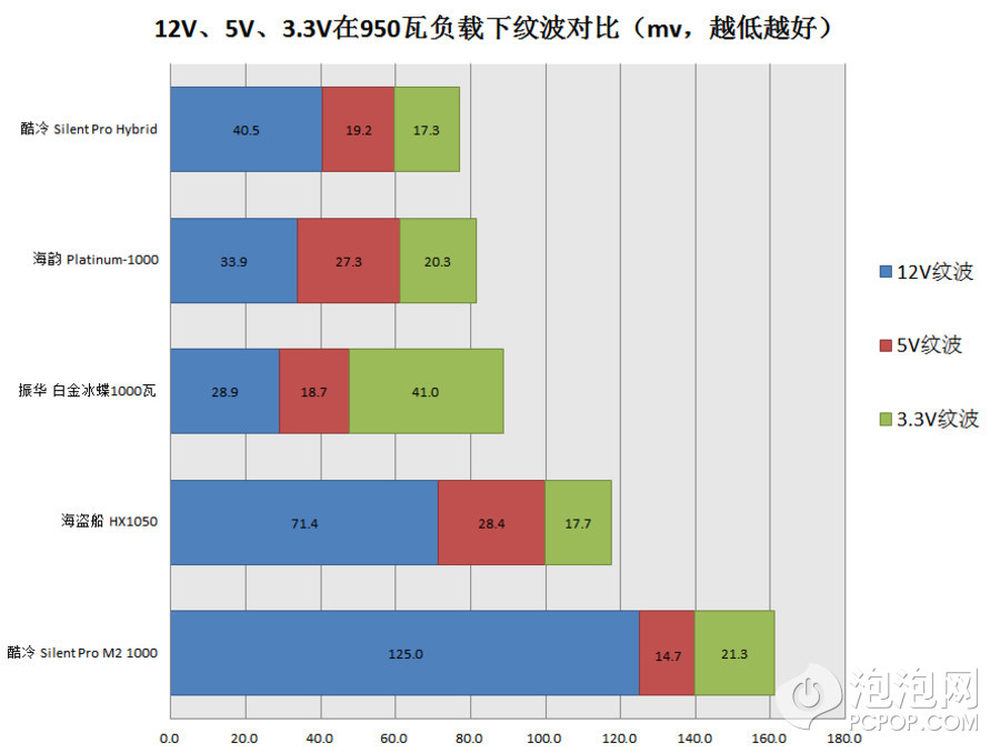

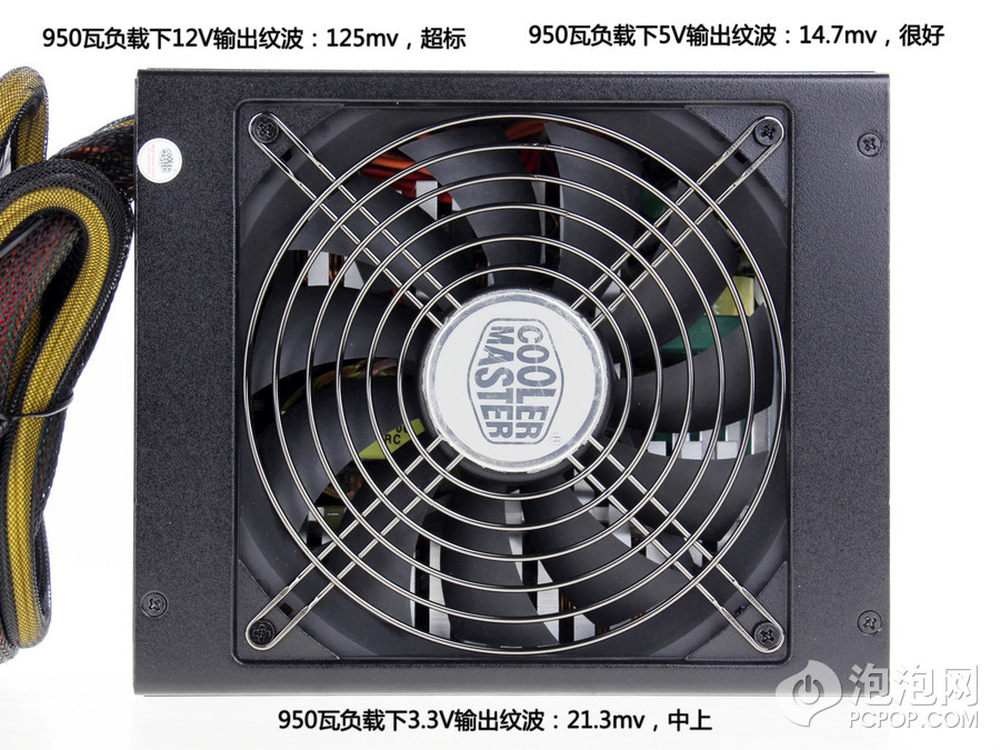

我把3路主输出的纹波放在一张图中，综合实力上前三名处于一个梯队，这颗电源吃了12V的亏。
14/20

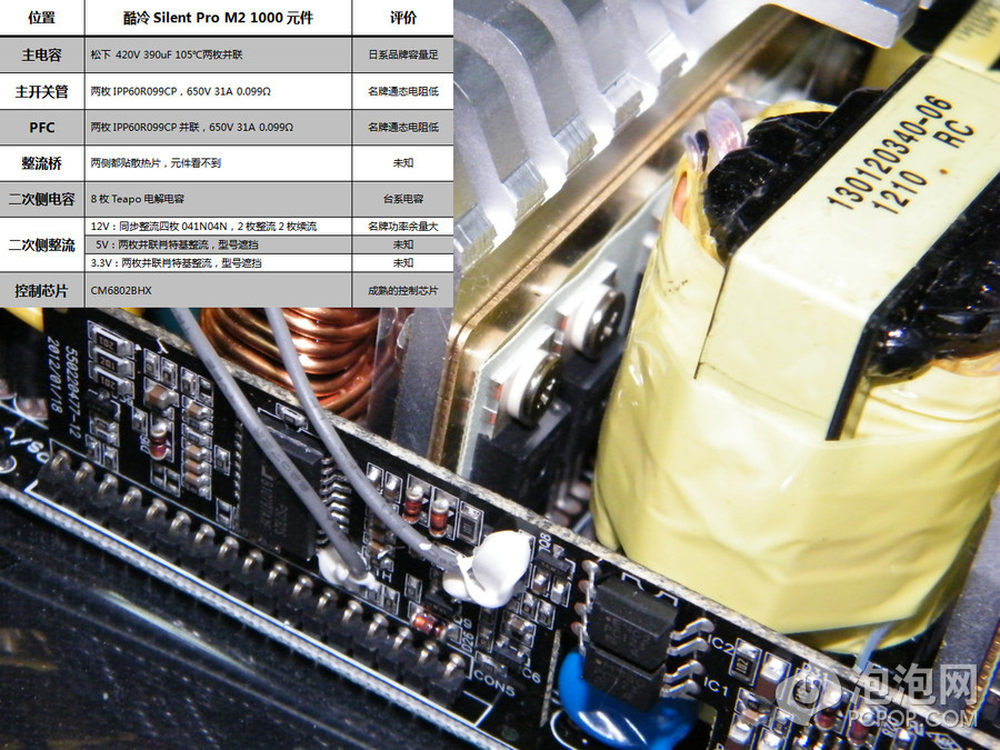

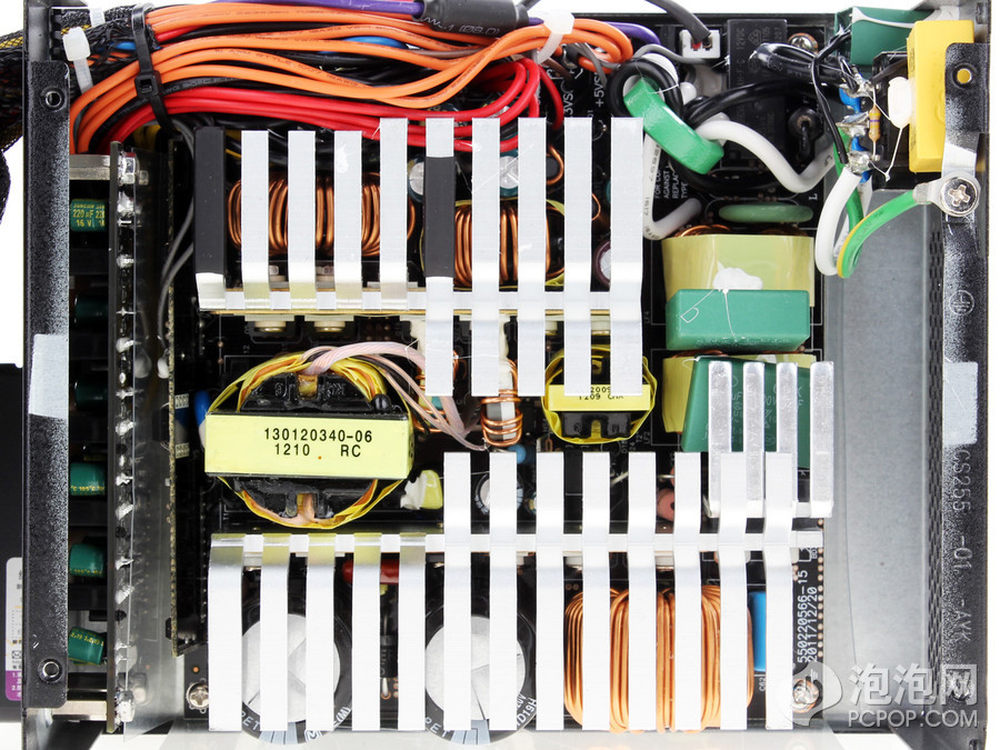

电源采用了CM6802SBHX控制的主动式PFC 双管正激开关，二次侧使用德州仪器UC2715D控制的4枚MOS做12V同步整流，3.3V和5V采用肖特基整流的方案。益衡在这个方案上已经调教很久，在金牌产品中3.3V和5V还会使用DC-DC处理。
15/20

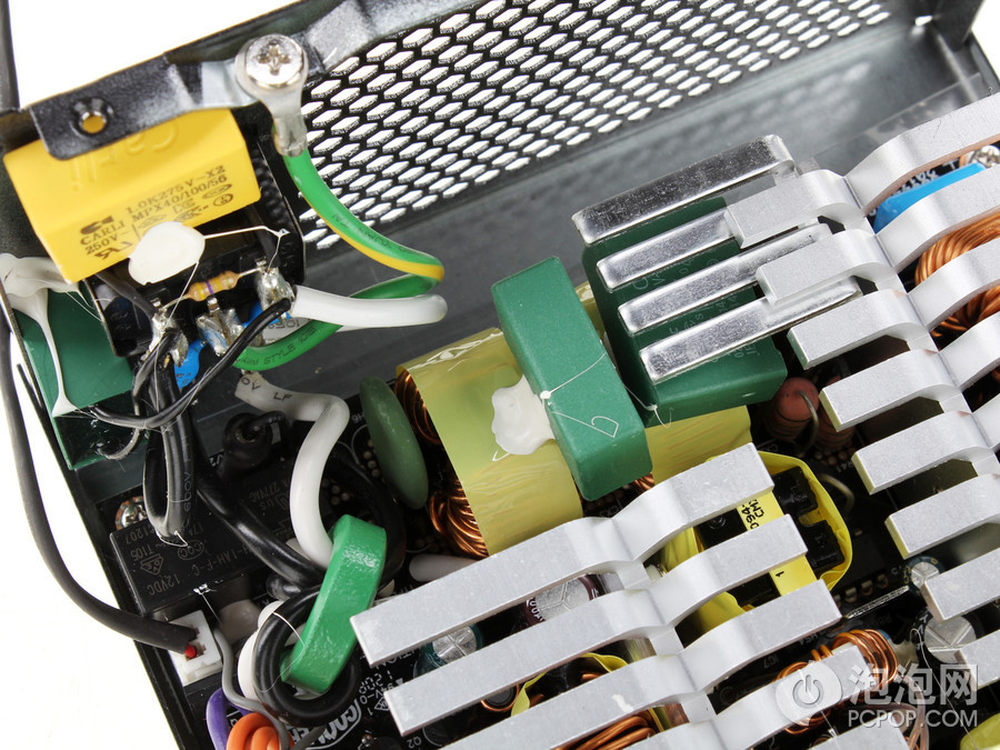

在市电的输入口设置了两个X电容，一对儿Y电容，一个泄电电阻，零线火线地线都套上了磁环滤掉超高频的杂波，虽然用料很足，但是这部分拥挤不堪，好在X电容的大长腿都做了绝缘处理。
在二级EMI滤波上同样安置了很丰富的元件，两个X电容，两个共模电感，一对儿Y电容，一个保险管套了热缩管，一个浪涌吸收元件。两级加起来用料很足。
16/20
这款电源很特别的地方就在于变压器，外形和普通变压器不同不说，连线架都没有，输出的部分直接由两片铜直接导出。这样做后，二次侧做整流的开关管就不用在PCB背面大量补锡，而且损耗比大量补锡还要少，益衡已经申请专利了。
此外散热片也和大多数电源不同，采用了铜加铝的方式，更加有利于散热。
一次侧部分的开关管控制均有CM6802SBHX控制，德州仪器的UC2715D是用来控制二次侧同步整流开关用的。 二次侧监控芯片也放在这这张长长的子PCB板上，两颗光耦为高压和低压侧做了隔离。监控芯片PS232S可以提供6个通道的过压/低压/过流保护，与P.G.信号的生成。
17/20

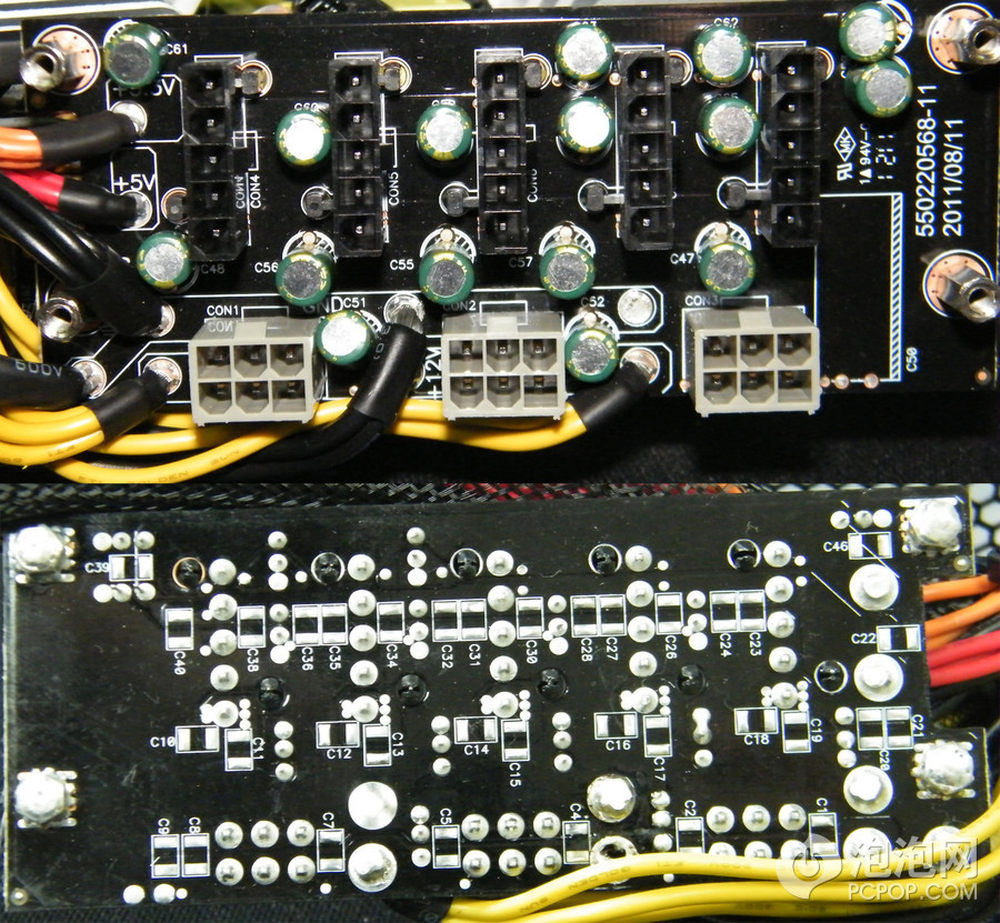

模组化输出板上额外增加了15颗220uF的电解电容，看来益衡确实发现了纹波的问题，想尽量用各种方式来弥补，终于可以控制在120mv附近了。
从做工上看，非常规整，大厂的风范。
18/20

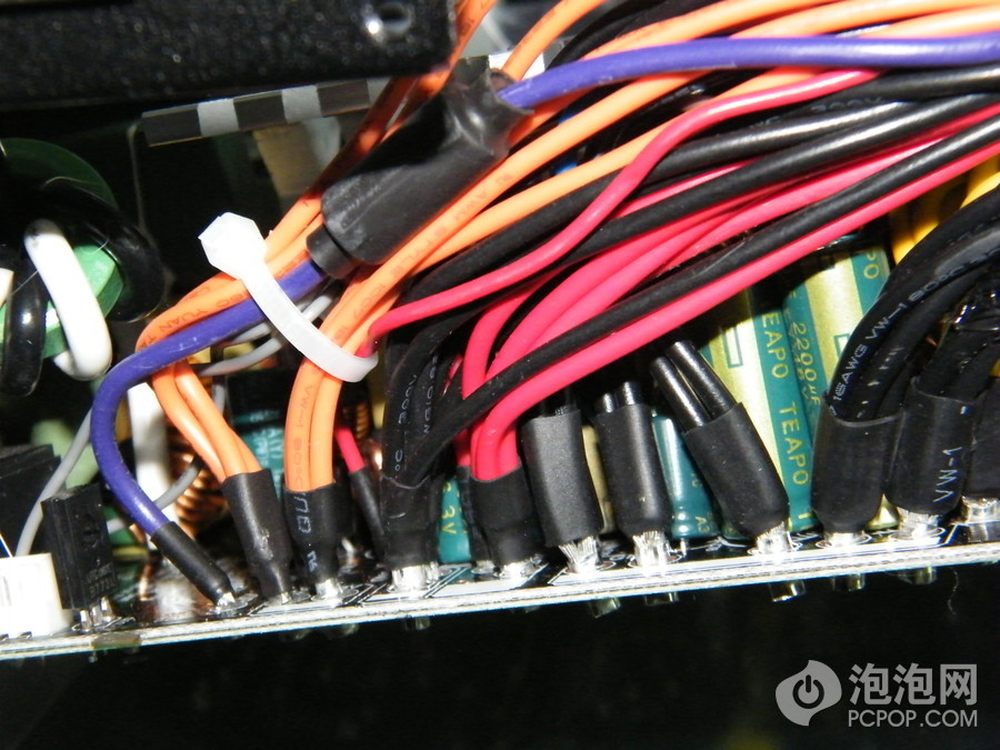

输出线材的根部全部箍了金属环也套了绝缘的热缩管，这种做法是最正规的，此家代工厂在这方面一向如此。二次侧滤波的电容全部采用台系一线Teapo品牌的产品，一共8枚，4枚负责12V输出滤波4枚负责3.3V和5V的输出滤波。
19/20

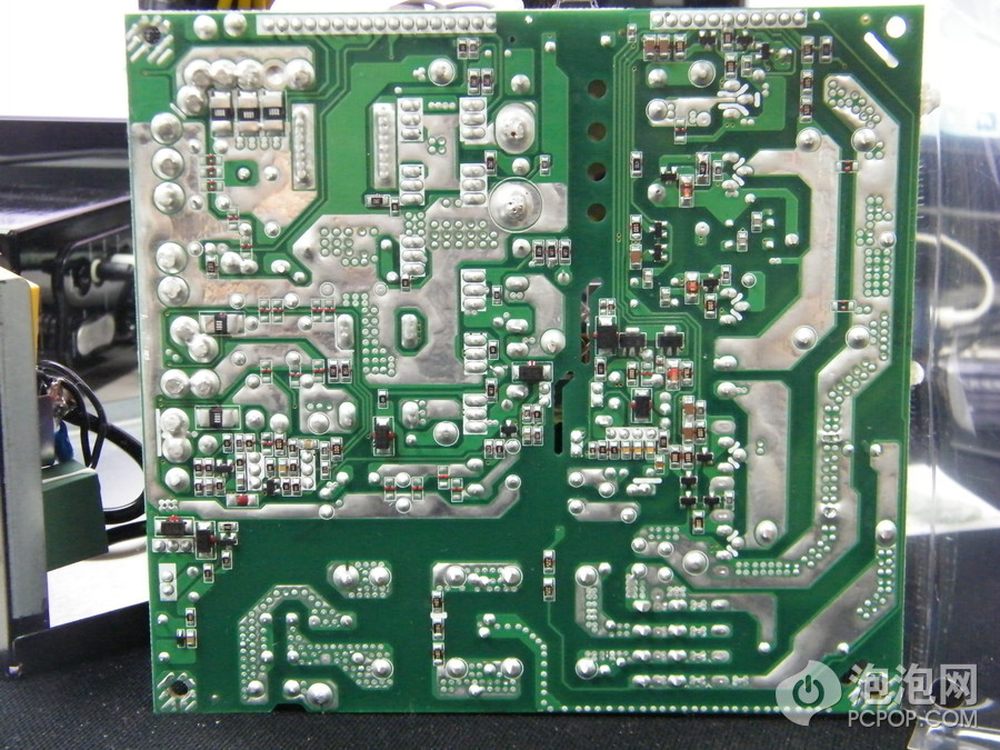

PCB背部比较整齐，并没有出现为增强过流能力而加的那条铜线，看上去更整洁，自动化比例也更高，没有任何手工补锡痕迹，非常不错。
20/20
这颗电源定价1399元，价格并不贵，在低于80PLUS金牌1000瓦的产品中只有康舒的R9 1100瓦存在，可是康舒这个型号早已随风而去，所以酷冷的定价还是比较准确。
最后提供一下对比中其他型号的价格
海韵P1000，比这颗贵400块
振华白金冰蝶1000，比这颗贵400块
海盗船HX1050，比这颗贵300块
酷冷龙影金牌智能版1050，比这颗贵800块
所以丰俭由人。
