第一炮亮了!影驰合金PG500电源测试
1/20

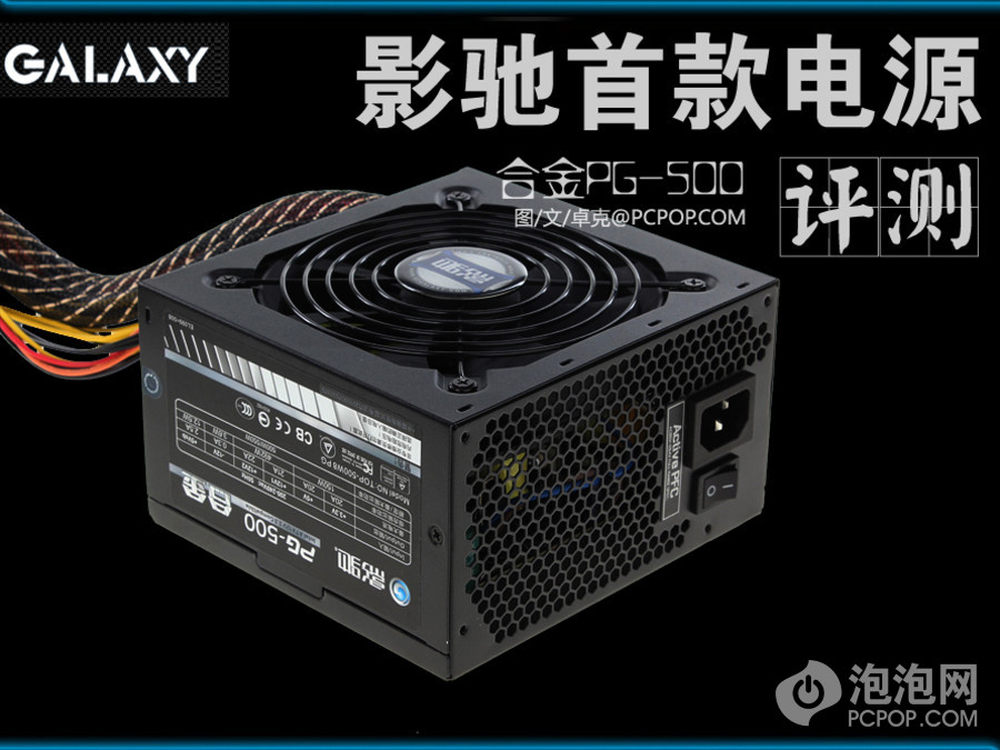

影驰在去年年底就发布了电源产品线,做为一条新产品线不论玩家还是影驰自己都希望能做到一鸣惊人,这也是为什么到现在我们才看到影驰第一颗电源评测的原因。今天我们将看到的型号是合金PG-500,额定功率500瓦,没有做80PLUS认证,但是全电压设计,并且转换效率奇高无比,具体看下面的内容。 我们也从这篇开始重新尝试在每篇单品评测中加入对比的环节,上帝保佑我可以坚持或者偷摸发对比评测再久一点。
2/20

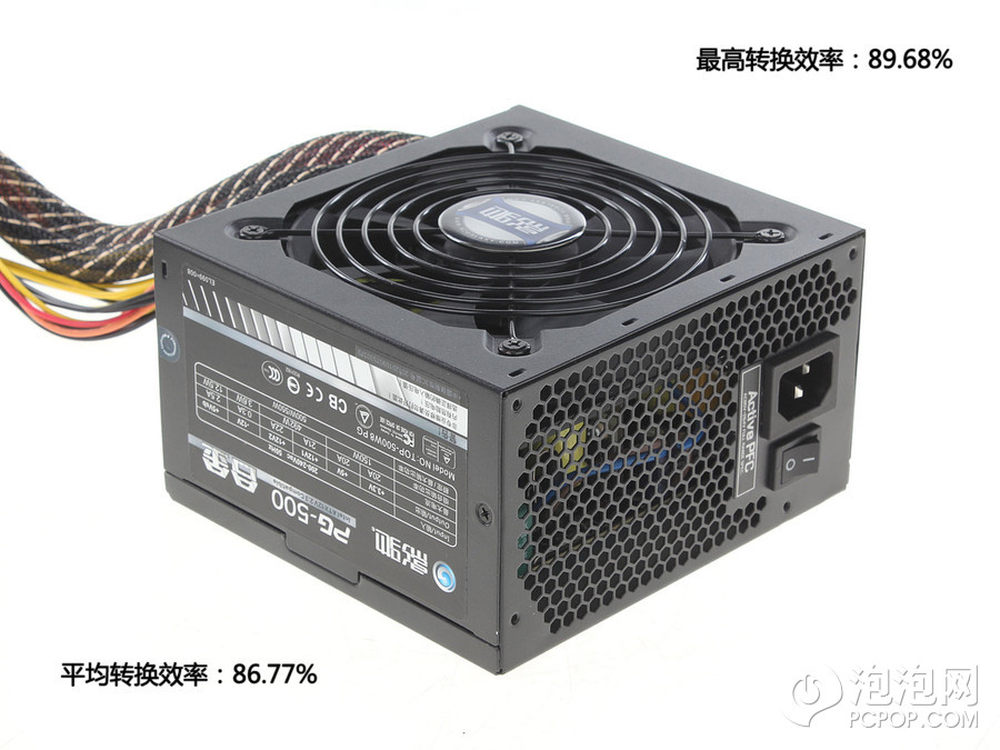

电源的外观和包装的确没有什么特别之处,和市面上大多数入门级电源一样,但看了转换效率就会吓一跳,220V输入电压下最高效率已经接近90%%了,平均转换效率也不低,如果不是100瓦负载下效率将将不到85%%的话,说这颗电源是80PLUS银牌也不为过。 在500瓦电源中想找这样效率的确实不多。
3/20

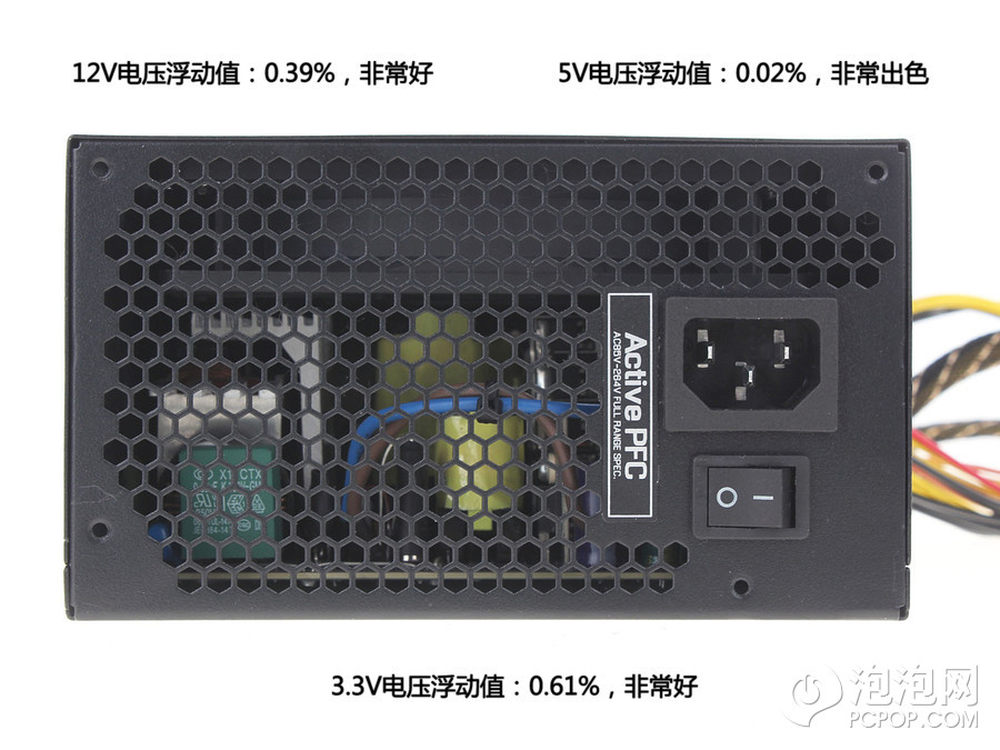

电压浮动值也是反复确认过的,尤其是5V上的,从50瓦到500瓦负载过程中只下降了0.01V电压。一般情况下各路都能控制在1%%之内就已经算得上出色,影驰合金PG500三路输出浮动加一起也仅仅1%%,这点给人印象非常深刻。 查看CPU供电接口、24PIN上供电线材,均是16AWG规格,超过Intel电源设计规范建议的18AWG,用料如此超规格在500瓦电源中实属罕见。 从散热孔侧还可以看到输入电压的范围,注意最低电压是85V,这也意味着电源要在一次侧功率元件上选用参数较高的元件才可以撑得住。所以可以负责任说,这是一颗准80PLUS银牌电源。
4/20

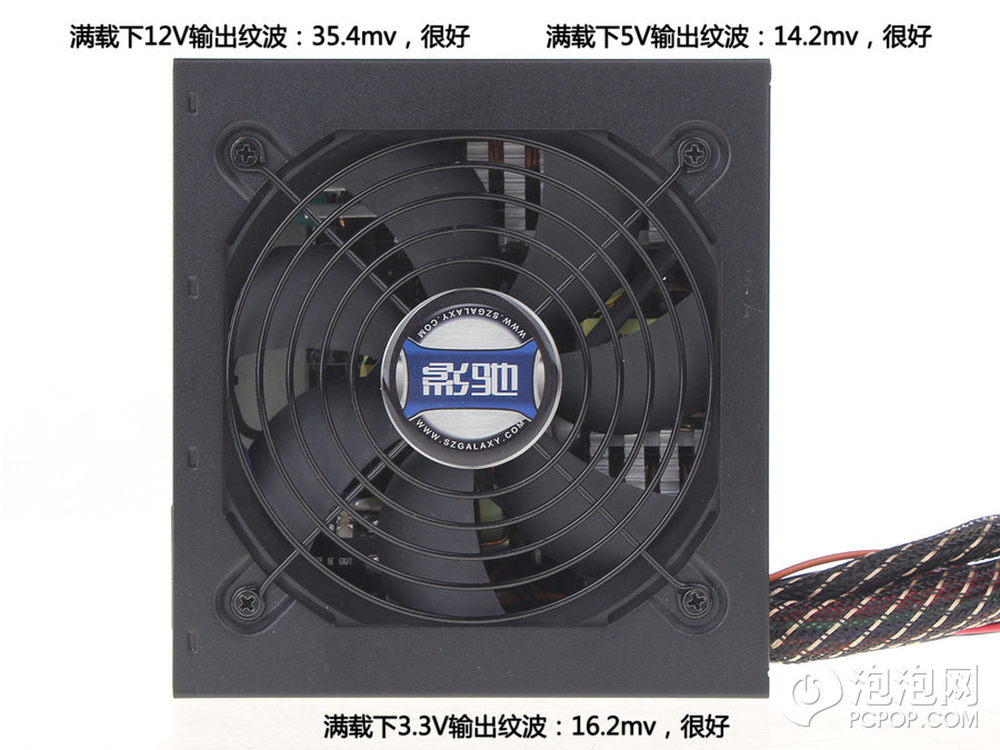

12V、5V、3.3V输出的纹波都没有高于上限值的三分之一,纹波表现也很不错。至此,静态测试的部分上影驰合金PG500的表现极为抢眼。
5/20

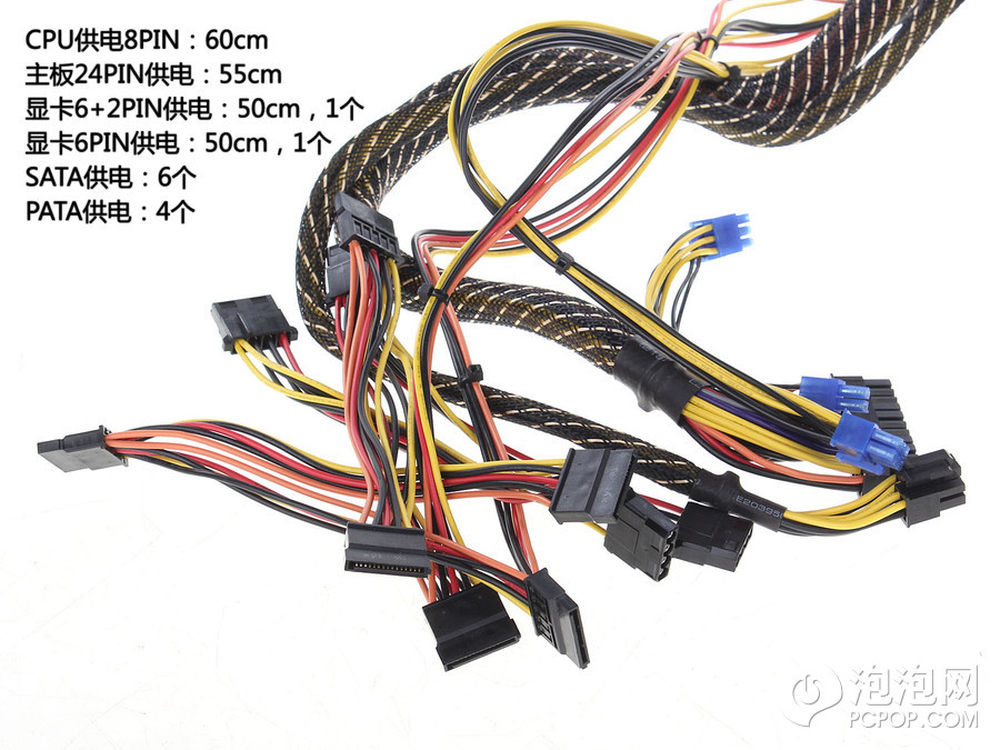

线材规格刚才说了,除了显卡供电线外均采用了16AWG规格,虽然没有全部包线,卖相上显得不那么高级,但包线在线材规格上显得苍白无力。 此外提供的CPU、显卡供电接口数量足够,长度足够,中塔机箱内走背线不是问题。 SATA和PATA接口也比大部分500瓦电源多了1-2个。
6/20

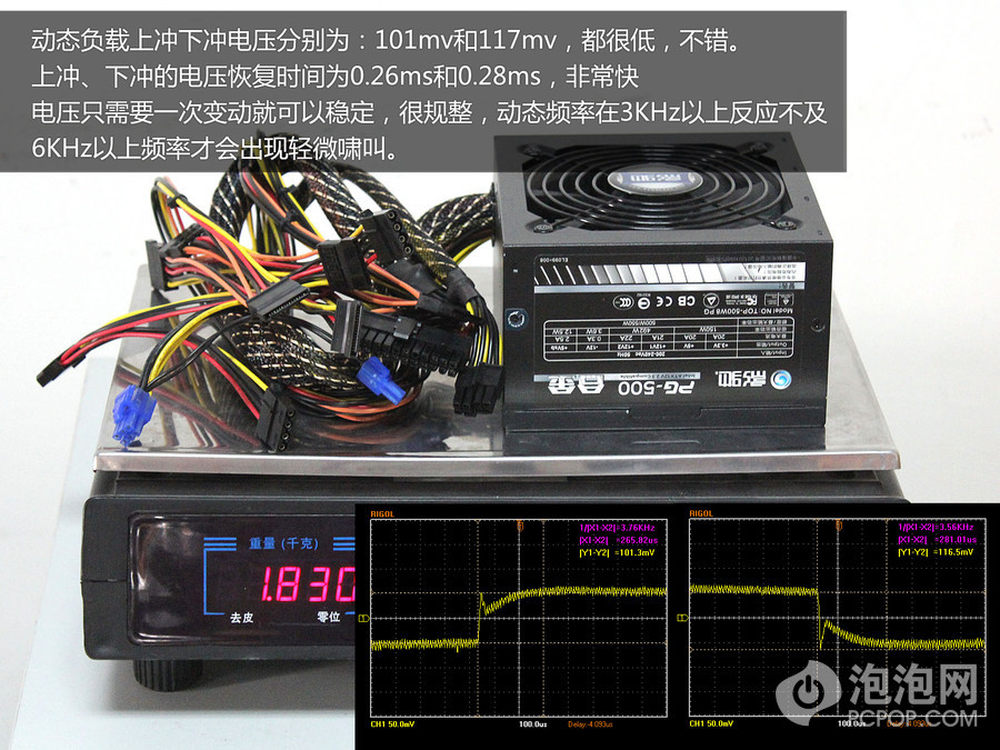

动态负载下的表现已经写在图片中,总的来说500瓦电源能有这种表现就是顶级的水准,反应不但快,而且电压恢复过程中没有震荡。 后面的对比图中各位可以看到这颗电源在所有电性能上的排位。
7/20

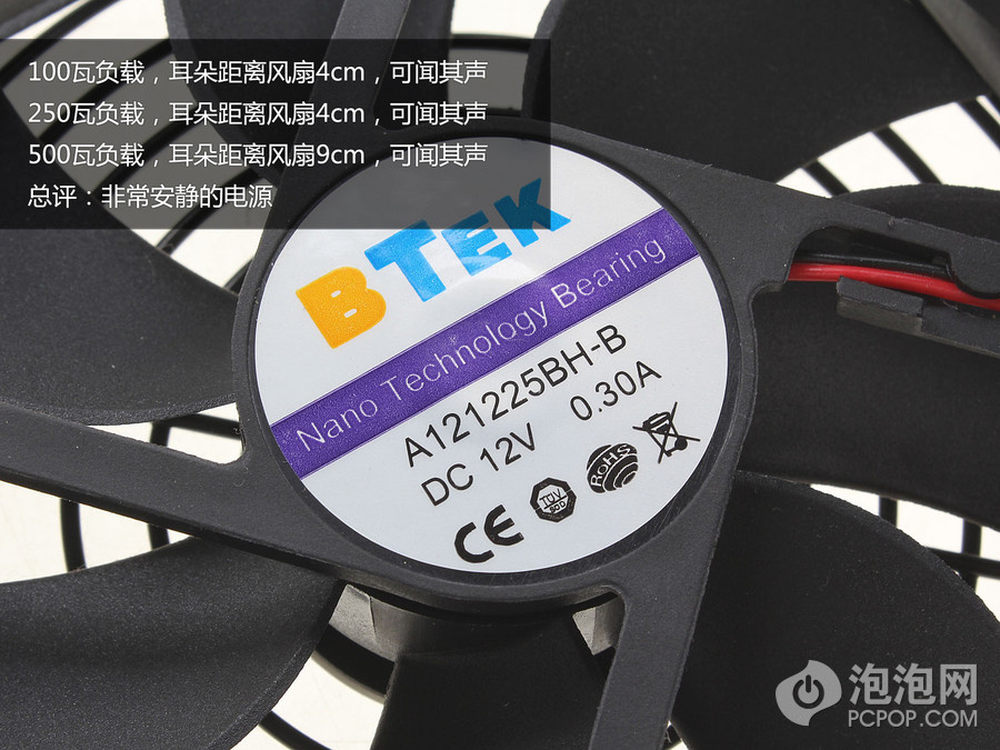

风扇来自BTek,台湾的一个品牌,还是第一次在电源中见过,大大的标注着纳米技术轴承,想来至少应该比油封轴承略好,实际情况还要再找资料。 风扇噪音不高,相信描述已经在图片中了。
8/20
从表格中各位就可以看到500瓦已经是电源品牌争夺的战场了,一般我的习惯是选择被测电源瓦数?50瓦做对比的大表格,没想到仅仅500瓦就存在15个型号了。 影驰这颗电源排在第三名,而第一名和第二名都是80PLUS金牌型号,有一个无风扇的金牌电源售价超过1100元。
9/20

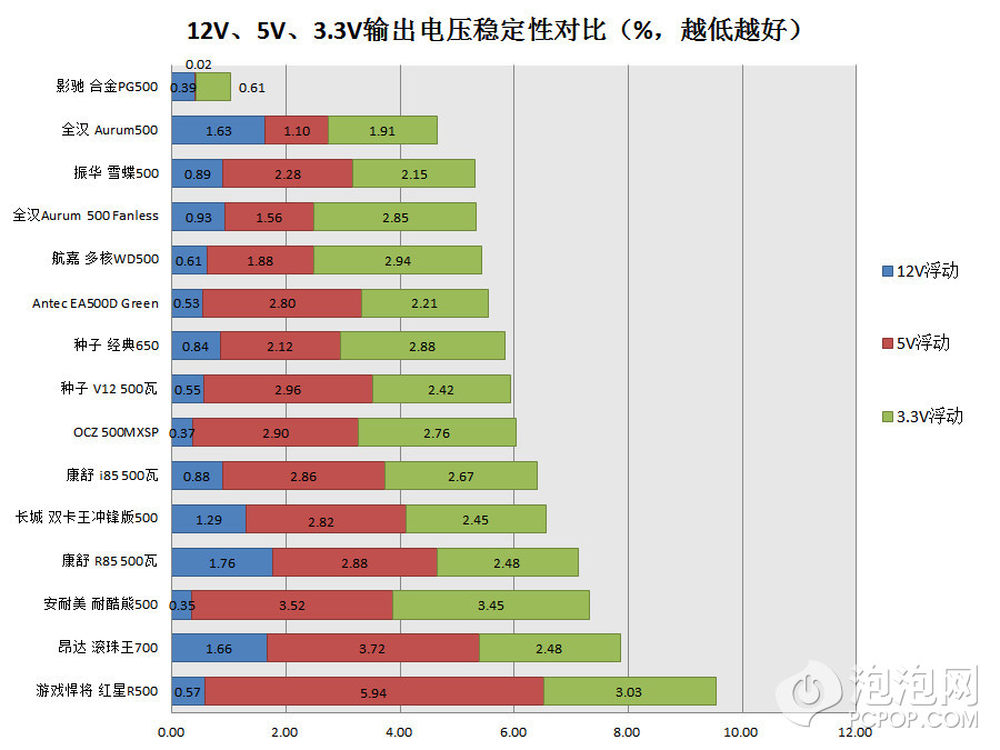

电压稳定性排名里影驰名列第一,而且拉开第二名相当大的优势,浮动值小到我没法把数字标进横栏中。
10/20

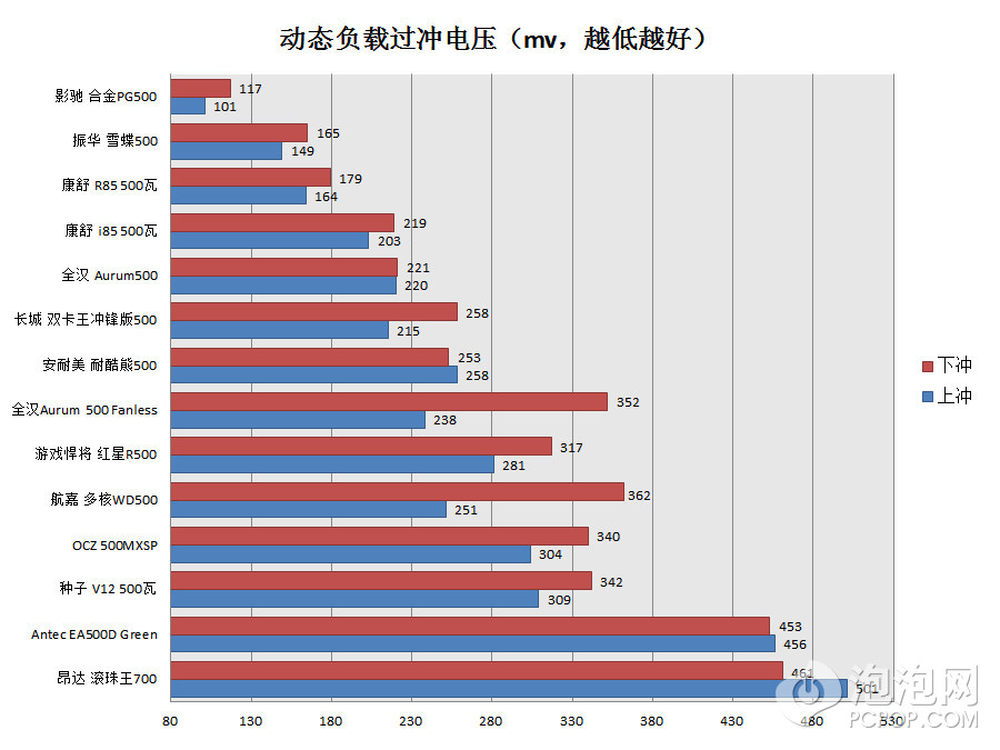

动态负载的表现也排在第一,而且优势也很大,这反应了负载基本无法给电压造成较大的浮动,但浮动小有时也有负面作用:对负载变化反应慢。我们来看看它的反应速度排位如何。
11/20

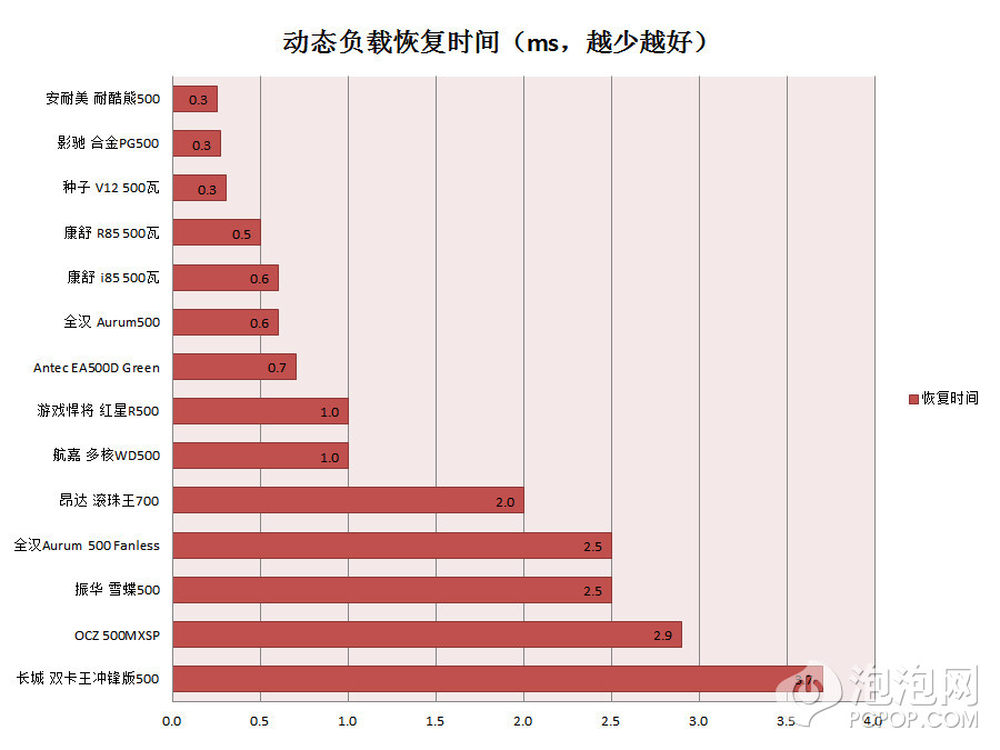

反应速度和其他2款电源并列第一。这颗电源的电压稳定性在动态 静态上的表现可称完美。
12/20

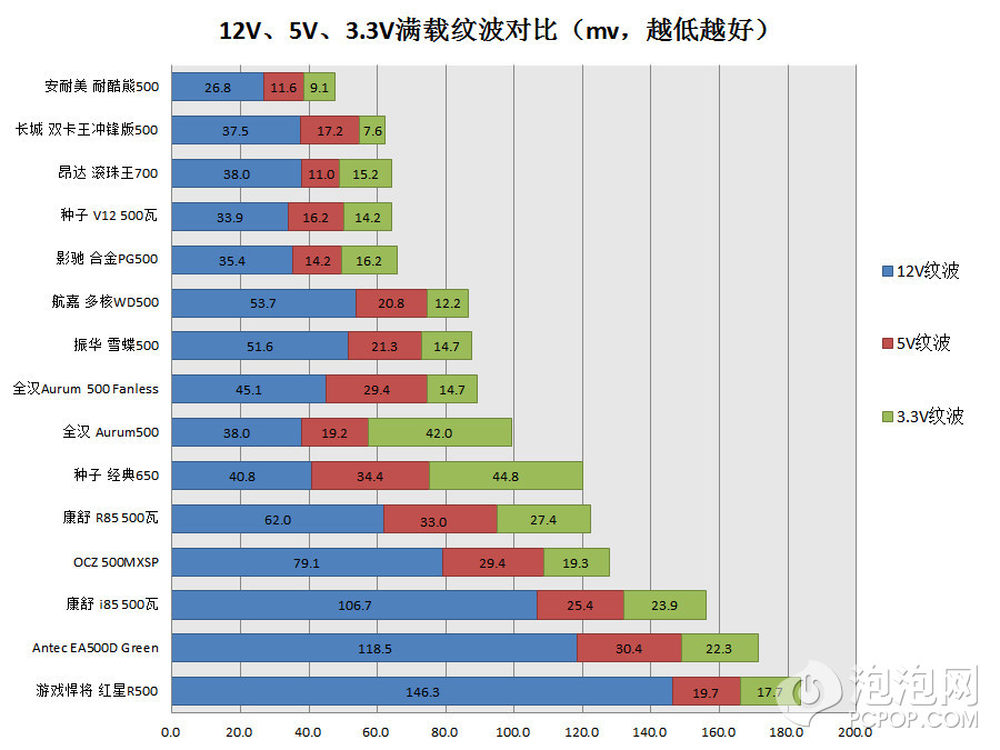

我把3路纹波都列在了一起,以经验看,5V和3.3V纹波大,危害更大一些。我们评测中很少有纹波超标的情况。12V超标值是120mv,5V和3.3V输出上限都是50mv。影驰合金PG500的表现位列第二梯队,第五名。
13/20

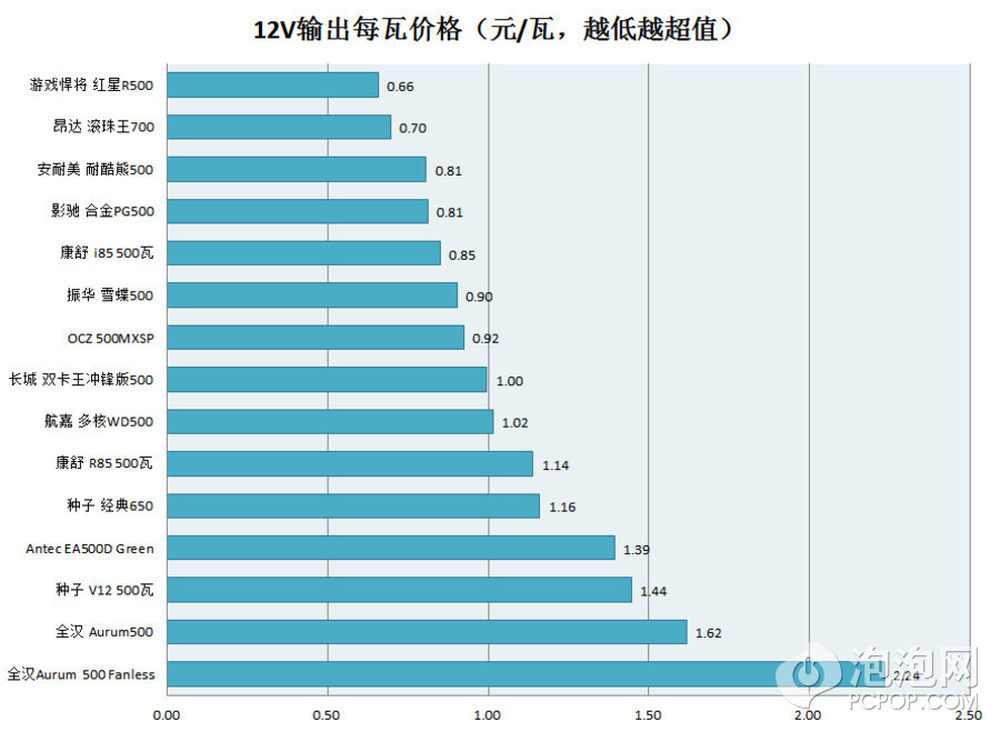

这15个500瓦电源中12V输出最低的只有408瓦,最高的有492瓦,这就是一个Ivy Brighe的功耗了,决不能忽略。所以我们考量的是12V输出能力每瓦价格,而不是简单的每瓦价格。 影驰合金PG500是第三便宜的电源。 看到这里我们只差考量它的做工和用料了,因为电性能部分表现接近完美,价格又如此便宜。
14/20

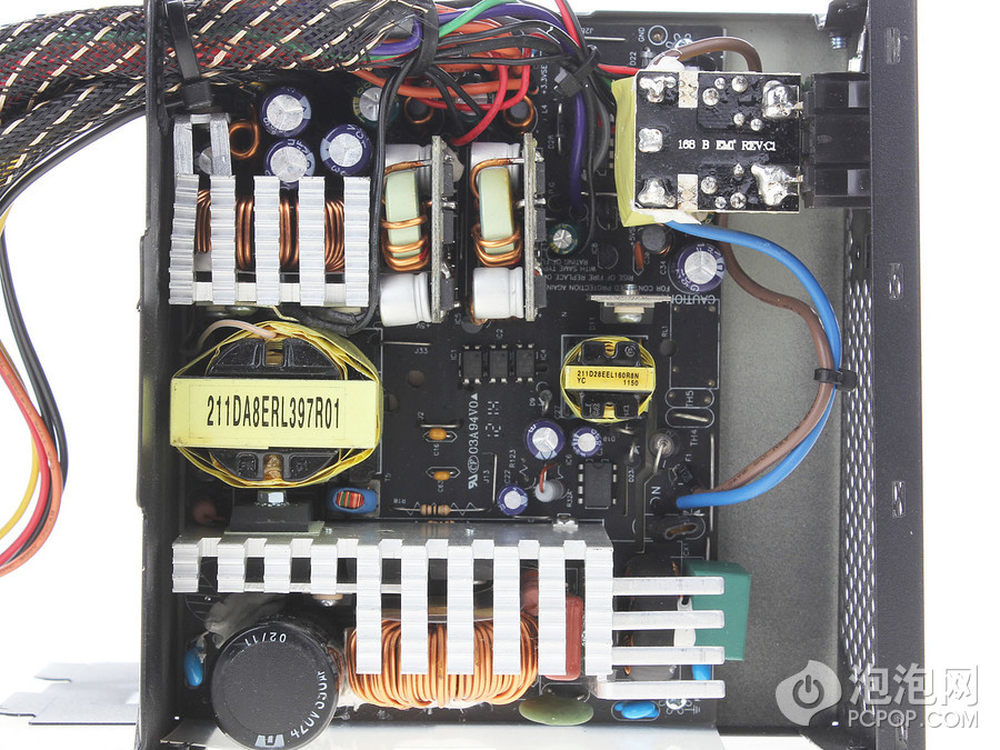

电源采用了CM6805BG控制的主动式 双管正激开关,二次侧12V采用Mosfet做同步整流,3.3V和5V采用DC-DC方式输出,这种方案很多都用来做80PLUS金牌,如果用料适当削减做银牌的效率绰绰有余。
15/20

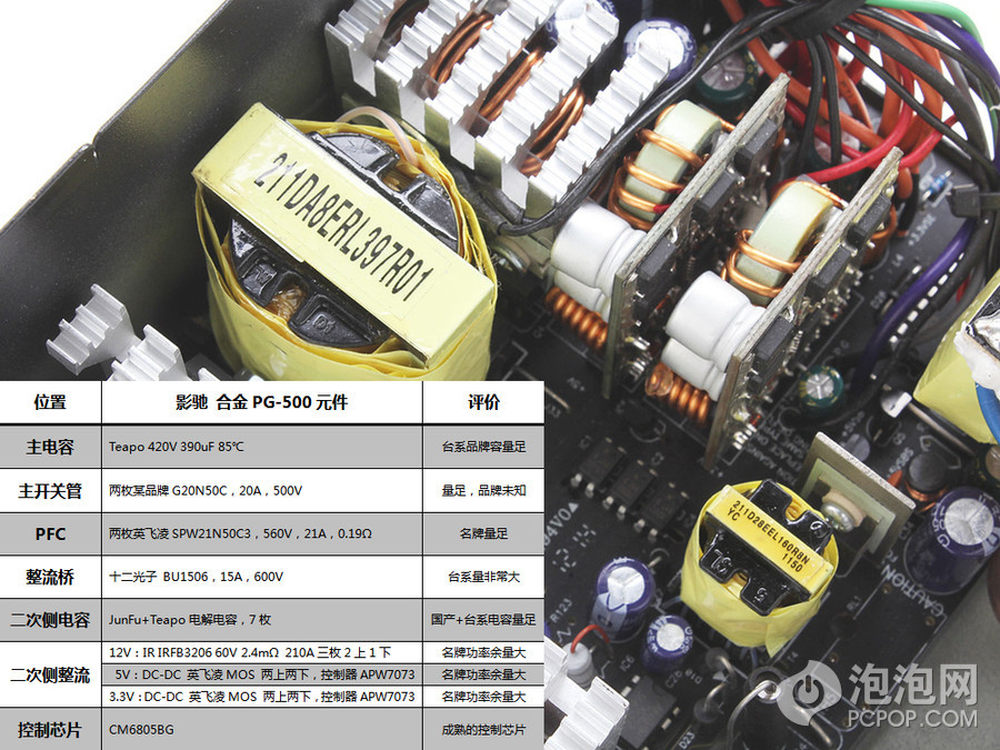

功率元件中整流桥使用了15A的器件,PFC和主开关管使用21A、20A的器件,二次侧同步整流MOS和DC-DC的MOS,这些都是功率余量巨大的器件下料。为了保证转换效率,这些器件并不是为了满足输出功率,而功率是考虑让他们工作在最佳区间。所以余量往往很大。
16/20

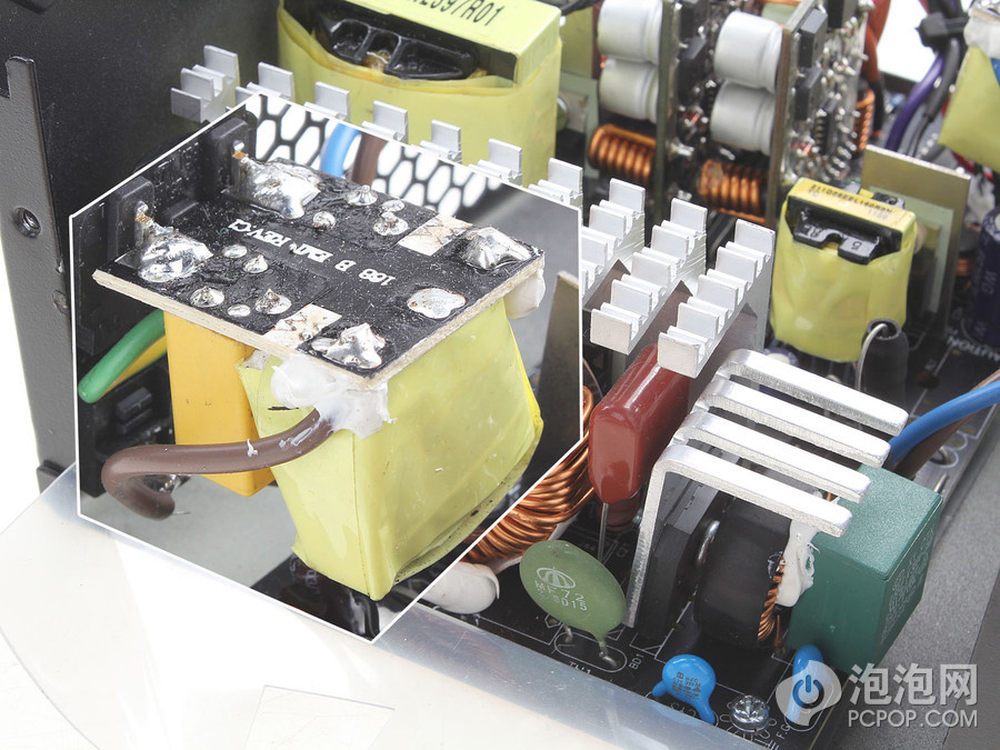

EMI滤波部分采用了1个X电容,一对儿Y电容,两个共模电感,一个保险管一个MOV(均用黑热热缩管包裹),不过EMI滤波部分的小PCB上有助焊剂残留,而且没有把绝缘做完善。这部分用料比价普通,能通过CE认证就行。
17/20

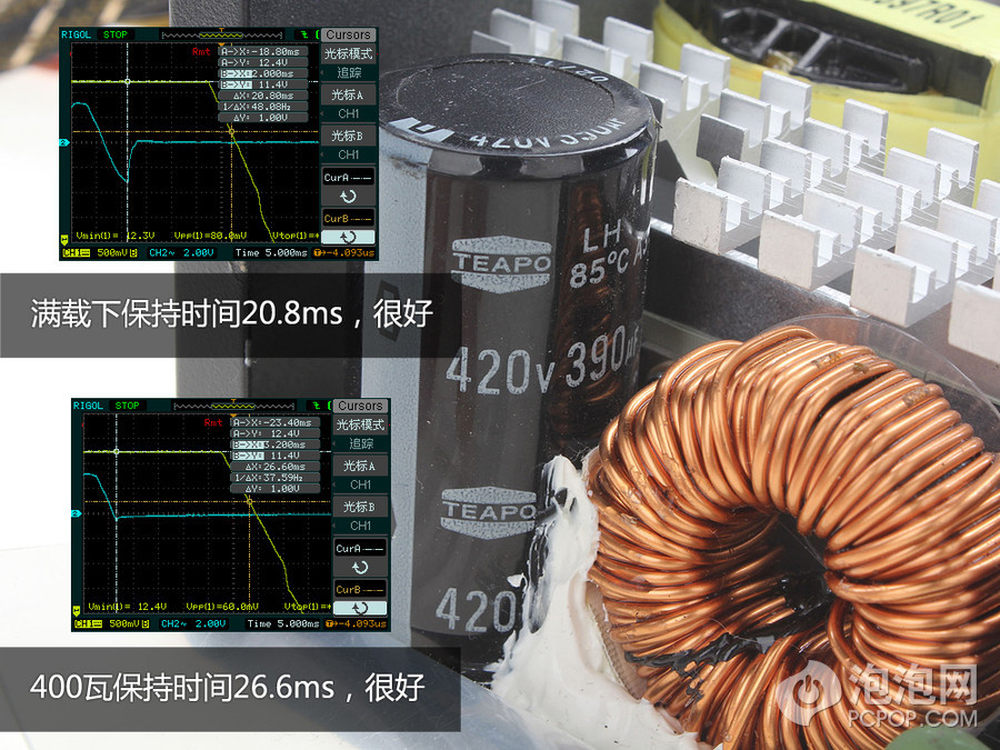

在满载下保持时间都可以超过17ms,在80%%负载下保持时间更是超过规定值很多,这说明大电容量足够。
18/20

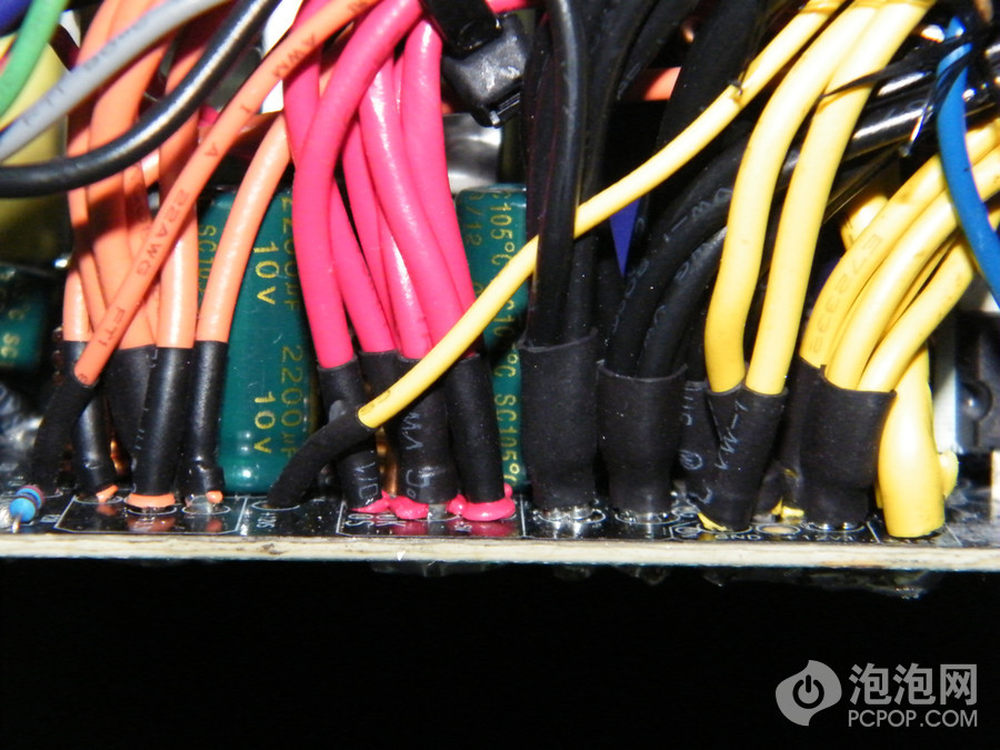

输出线材根部箍了金属环也套了热缩管,甚至连-12V这样的线也是这样做的,但有2根超粗的14AWG规格线材没有这样处理。还可以看出过锡炉时,线材的包皮有些融化了。
19/20

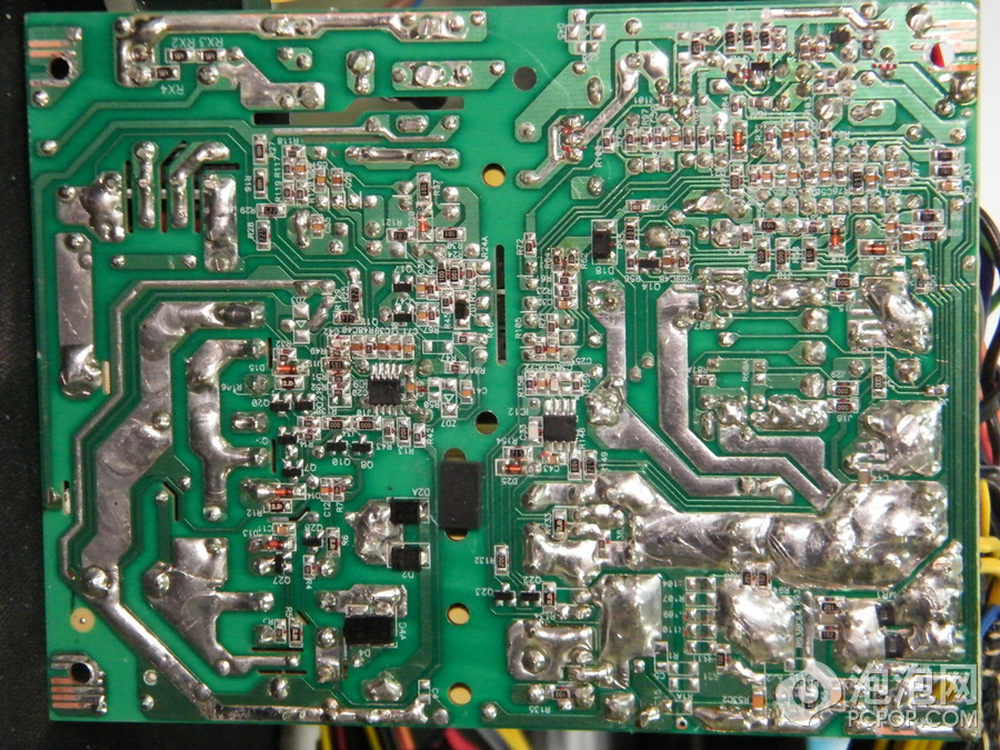

PCB背部有相当多的地方手工堆锡,一次侧二次侧都有这种情况,SMT工艺还可以。
20/20

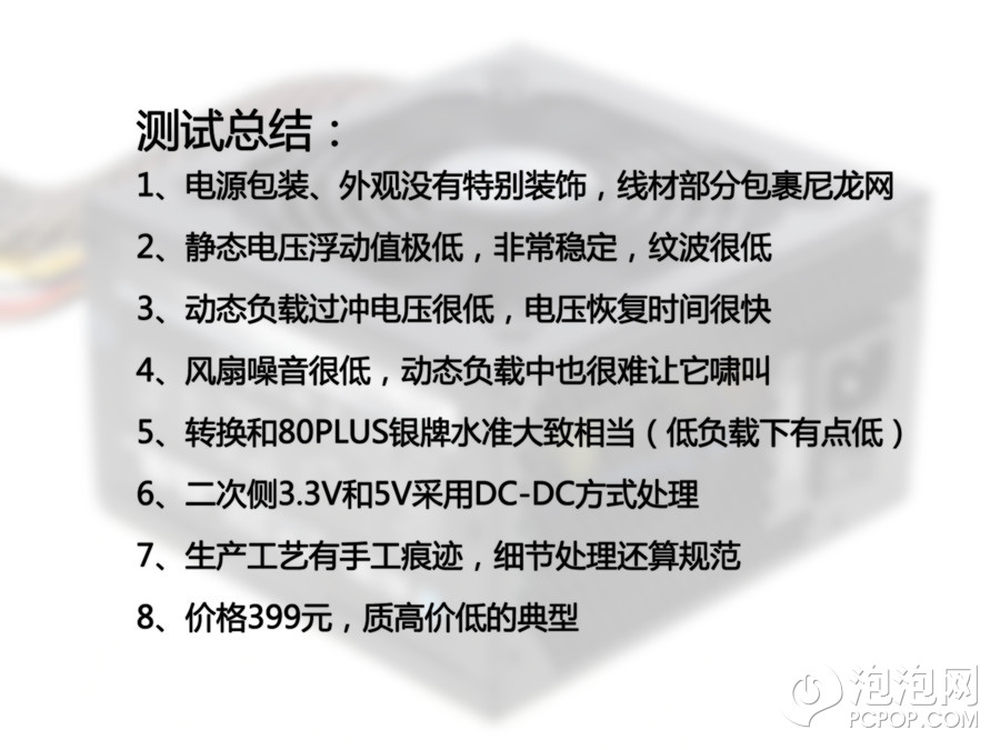

总的来说影驰这颗500瓦电源以如此低的价格做到这样的用料和这样出色的性能,难能可贵。电源不像SSD那样让玩家清晰的感受到性能,只能在负载机和示波器上才能展现出,可以说这颗合金PG-500和影驰的第一款240G SSD同样出色,一鸣惊人。 希望赶快上市,用料保持不变,当前399元价格已经很超值了。 想了解更多机电方面的内容可以加微博,http://weibo.com/xiongtadie
