最强组合 Z77小板+3770K组建超酷HTPC
1/24
泡泡网主板频道5月31日 Z77主板搭配最新IvyBridge的组合已经成为用户装机的首选平台，高性能、低功耗是的它们成为组建HTPC的理想选择。这次装机的主角便是Intel Core i7 3770K和华擎Z77E-ITX主板。它们的碰撞或出现怎样的火花？
2/24

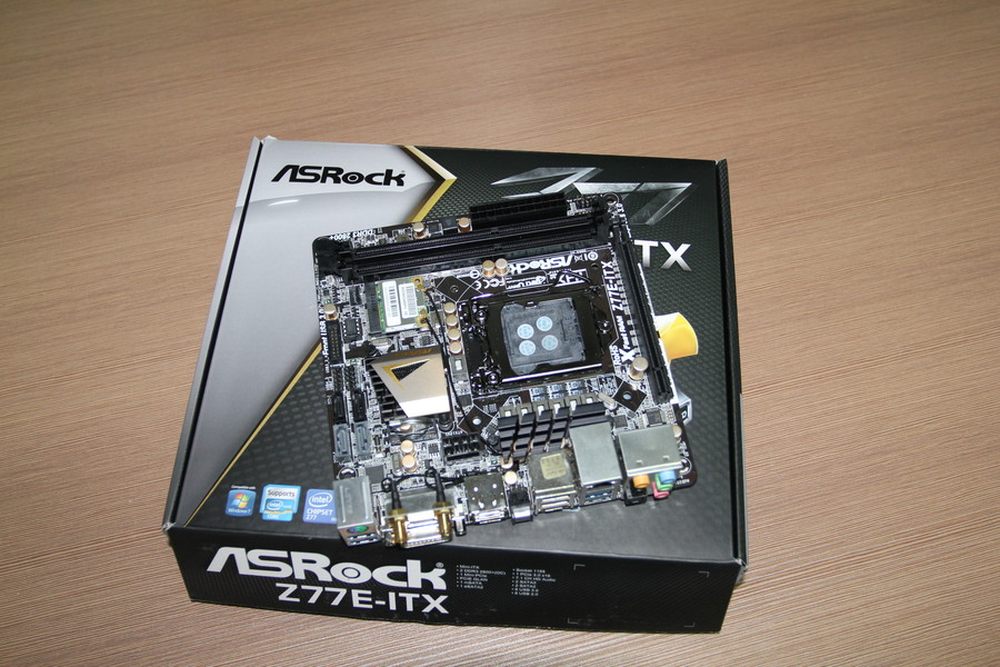

华擎Z77E ITX主板：ITX主板个头虽小，但是功能、扩展性都不逊色，并且对PCB、走线的设计制造要求更高。华擎Z77E ITX提供了2条内存插槽，支持超频到2800MHz以上，1条PEG 3.0显卡插槽，2个SATA III、2个SATAII、4个后面板USB 3.0接口和2个前置USB 3.0接口。除此之外，还提配备了蓝光级7.1声道 Realtek 898声卡、千兆网卡及Wifi模块，功能强大丰富。
3/24

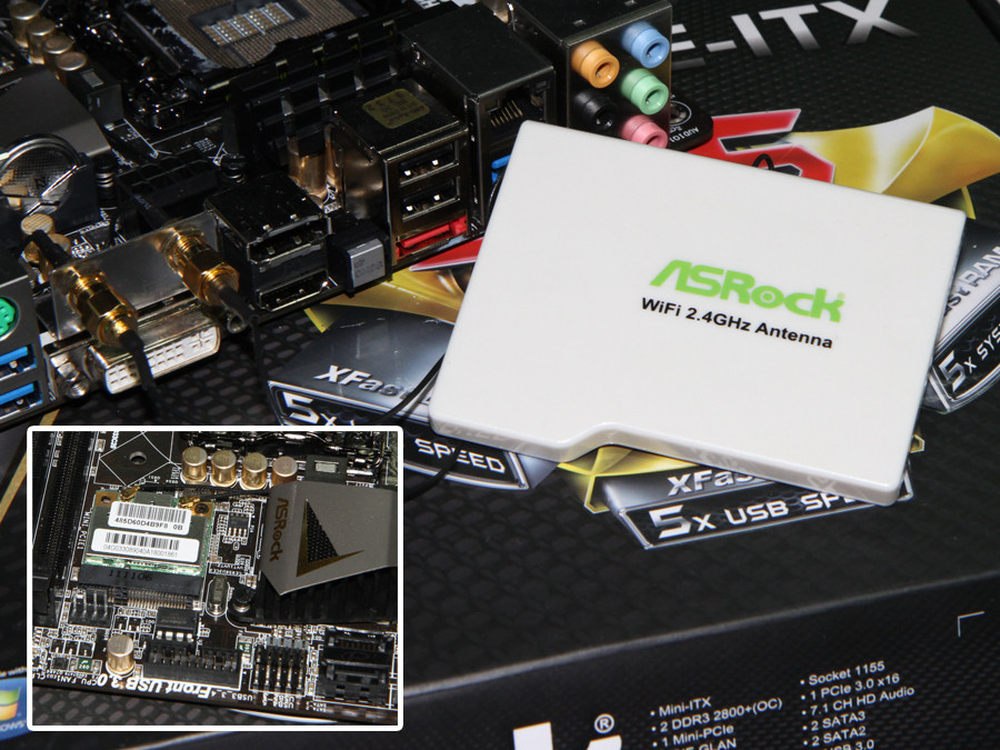

华擎Z77E ITX主板配备独家WiFi-802.11n 2.4GHz无线网络模块，板载于mPCI-E接口上，两条天线及信号圈接口处均采用镀金处理，保证信号稳定性。支持WiFi 802.11 b/g/n 连接标准。WiFi模块是一块简单易用的无线网络卡，支持WiFi功能。用户可使用华擎 WiFi 模块轻松创建无线网络环境并享受无线连接的便利性。
4/24

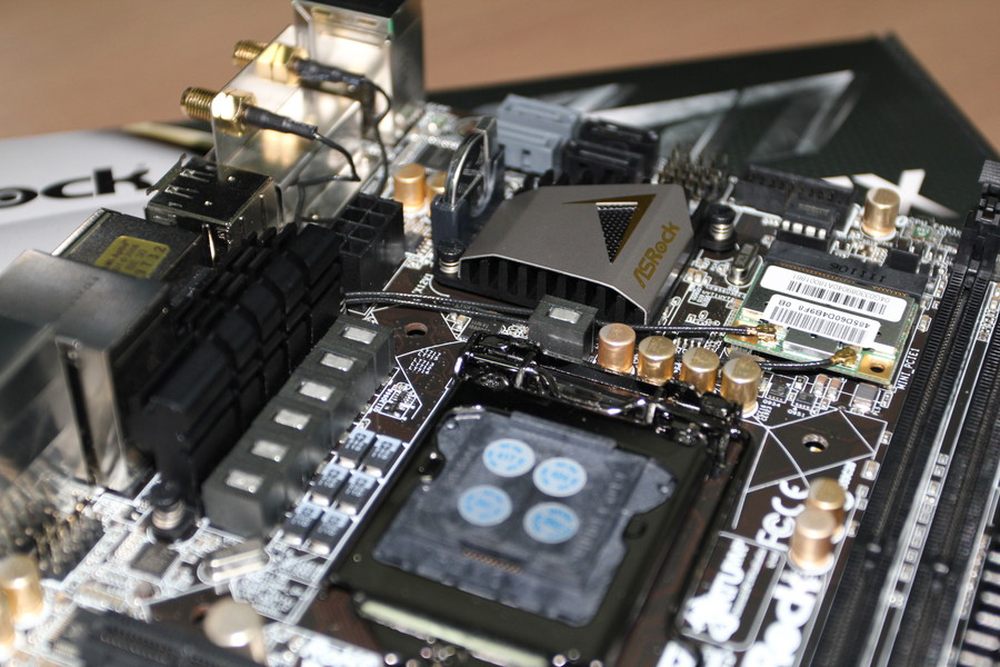

尽管只是块小板，但是华擎Z77E ITX做工用料都不逊于大板：8相供电、铁素体全封闭电感、金色电容、Mosfet散热片应有尽有。
5/24

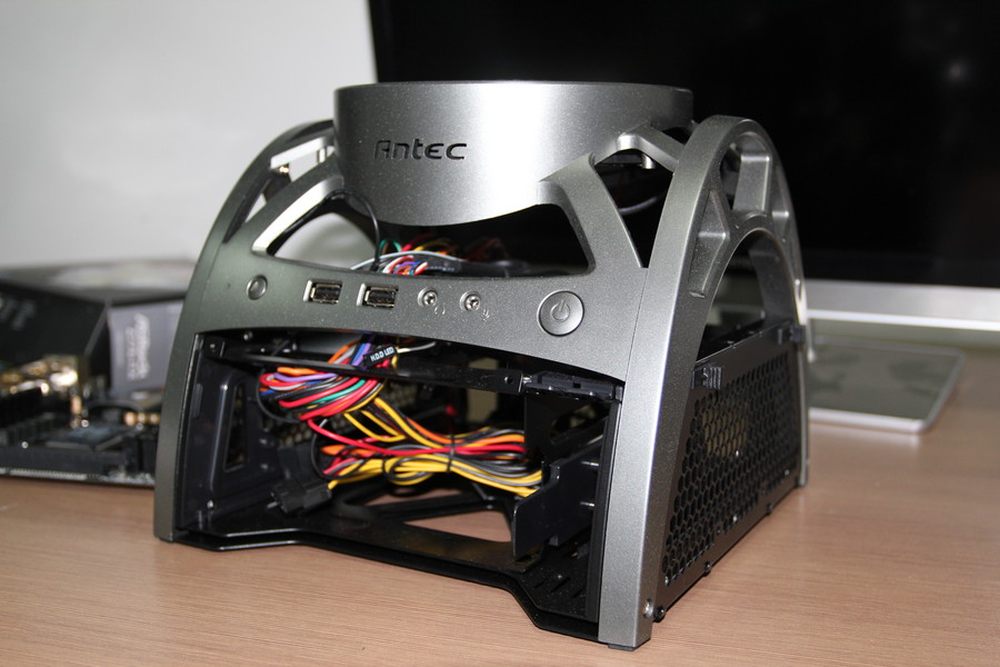

安钛克迷你骷髅机箱，采用全裸露式设计，为散热、美观等方面打下了良好基础。
6/24

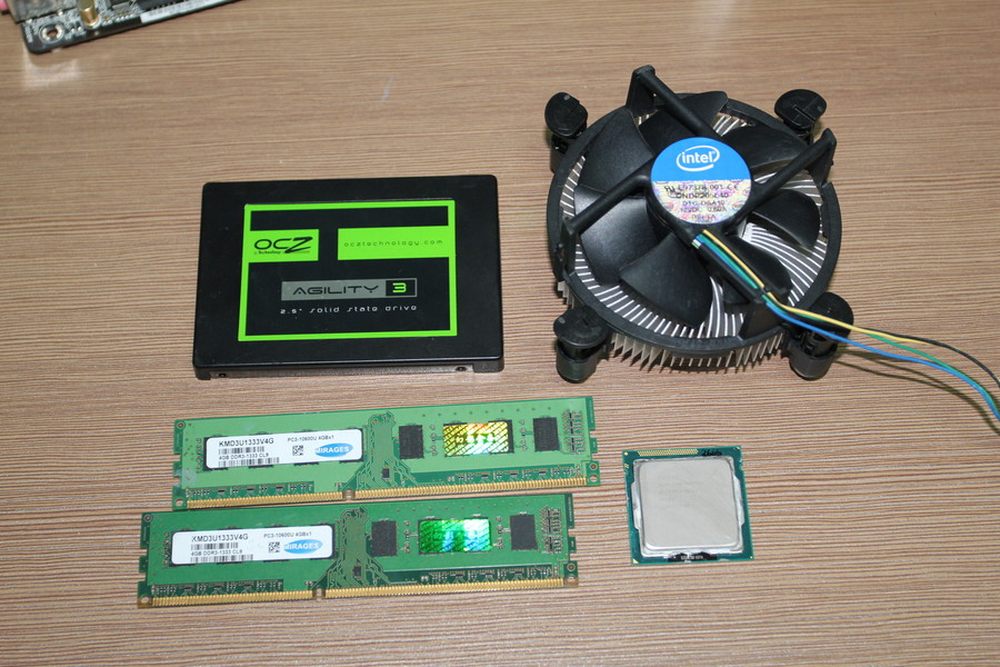

装机主要配件：Intel Core i7 3770K、4GB DDR3 1333内存X2、OCZ Agility 3 120GB。
7/24

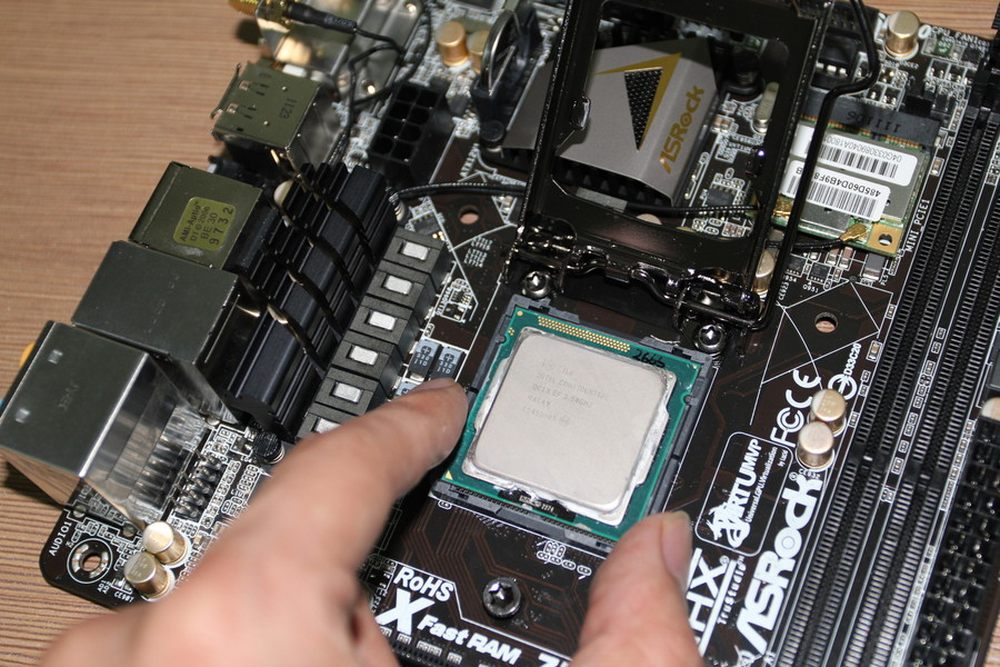

安装CPU
8/24

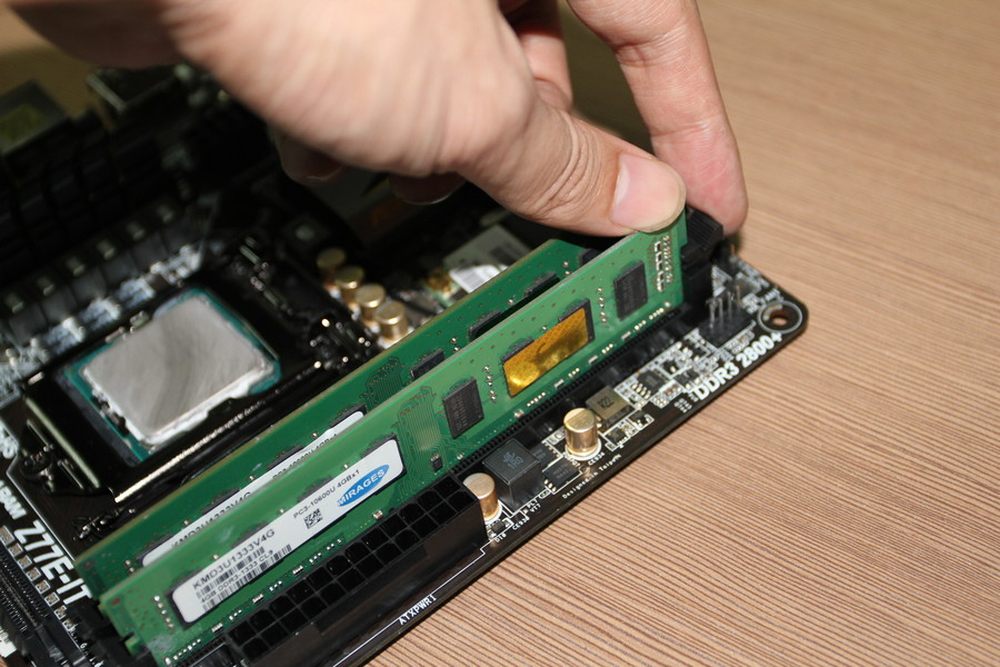

安装内存
9/24

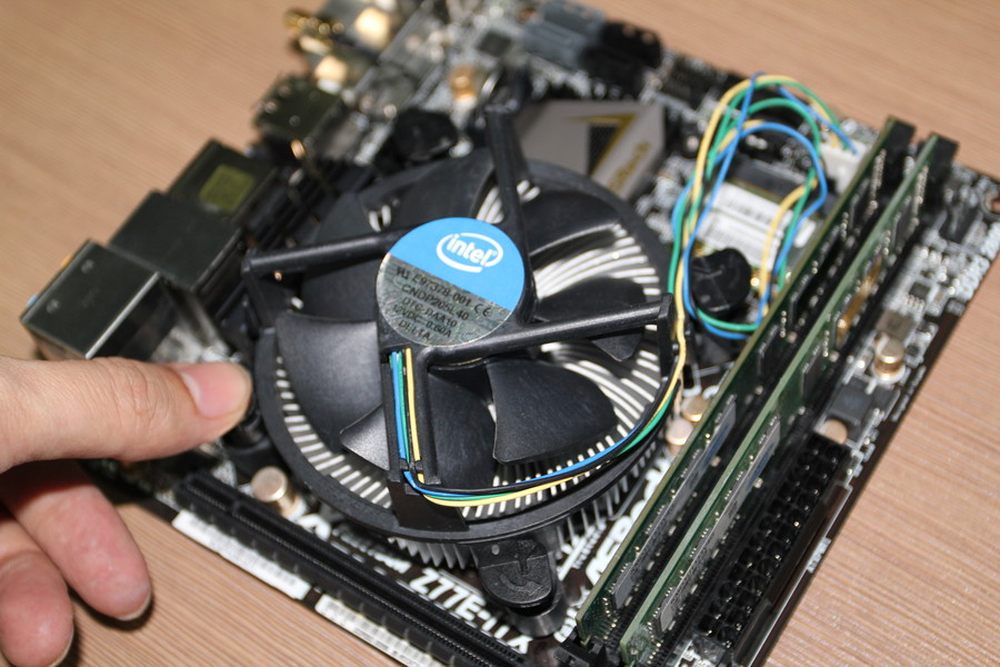

安装CPU散热器
10/24

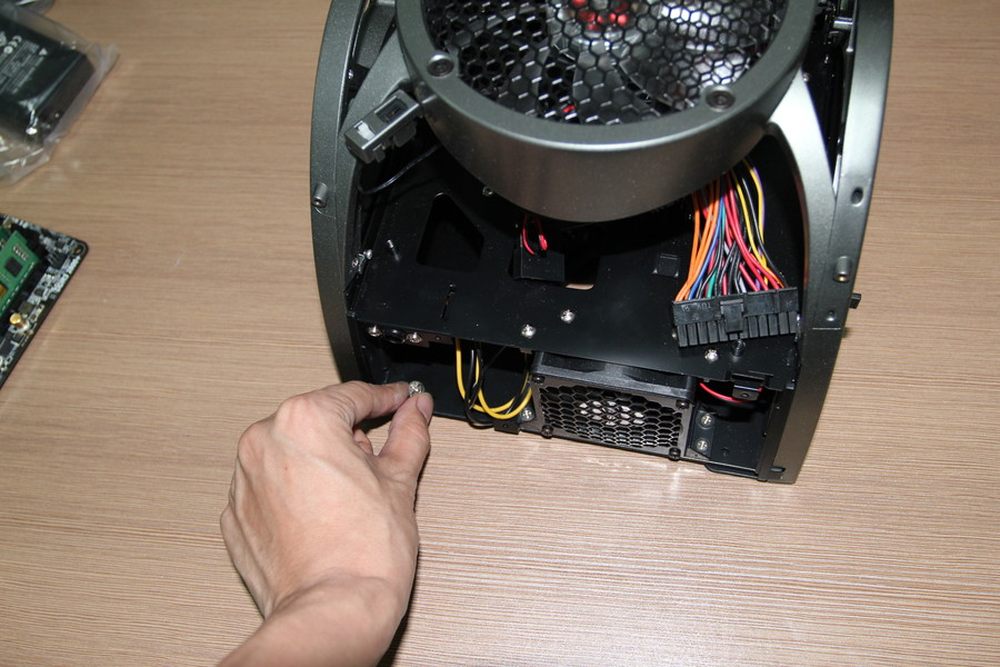

将机箱打开
11/24

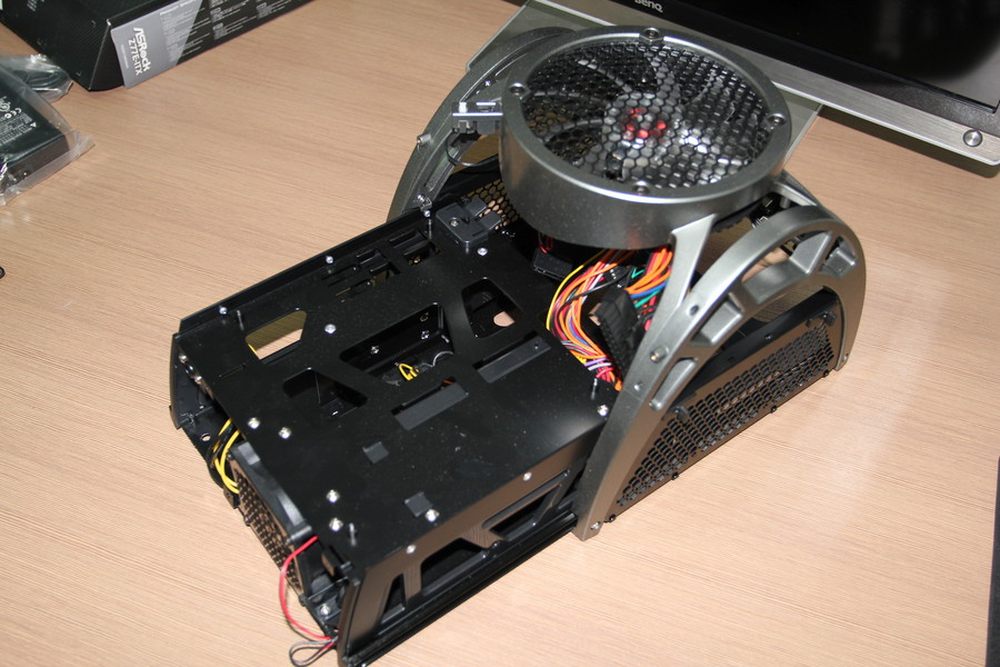

将机箱打开后，抽出里边的主板架
12/24
将主板装入机箱，这款迷你骷髅内部空间还是十分紧张的，就算这块ITX主板装入之后，也没有多少多余空间，无法再安装独立显卡，稍有些遗憾。
13/24

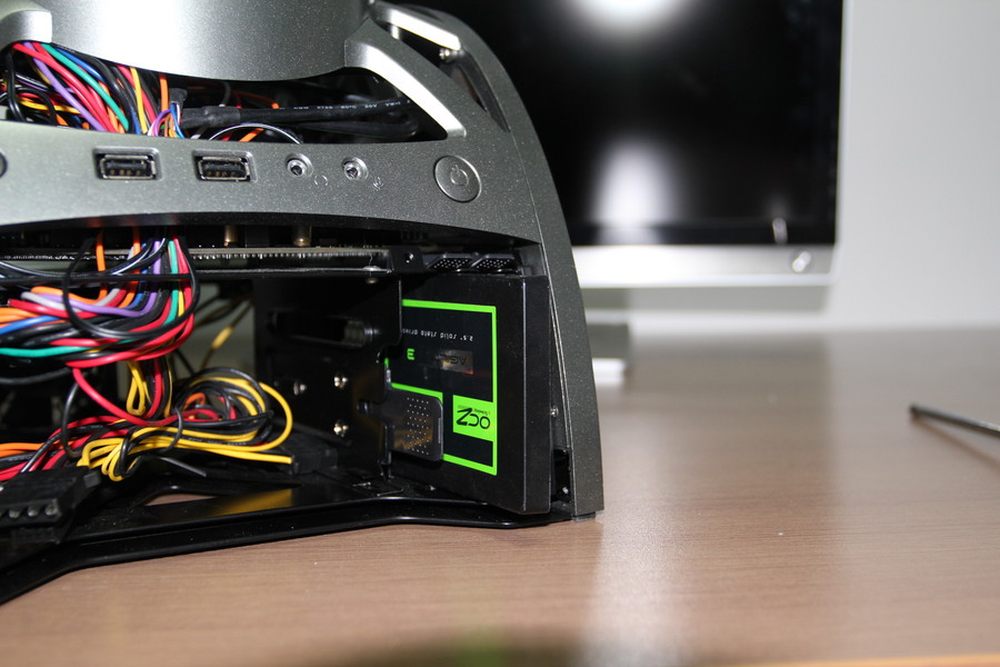

安装硬盘，由于是一块SSD，可以直接从旁边的2.5吋存储位插入，中间还有空间足够安装3.5吋硬盘。
14/24

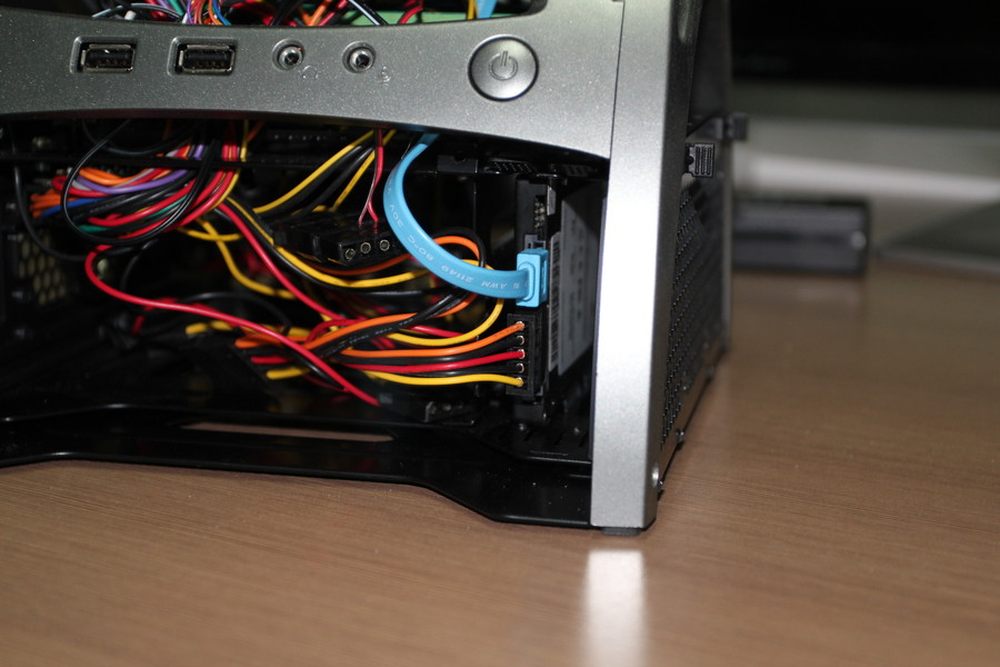

连接硬盘供电和数据线
15/24

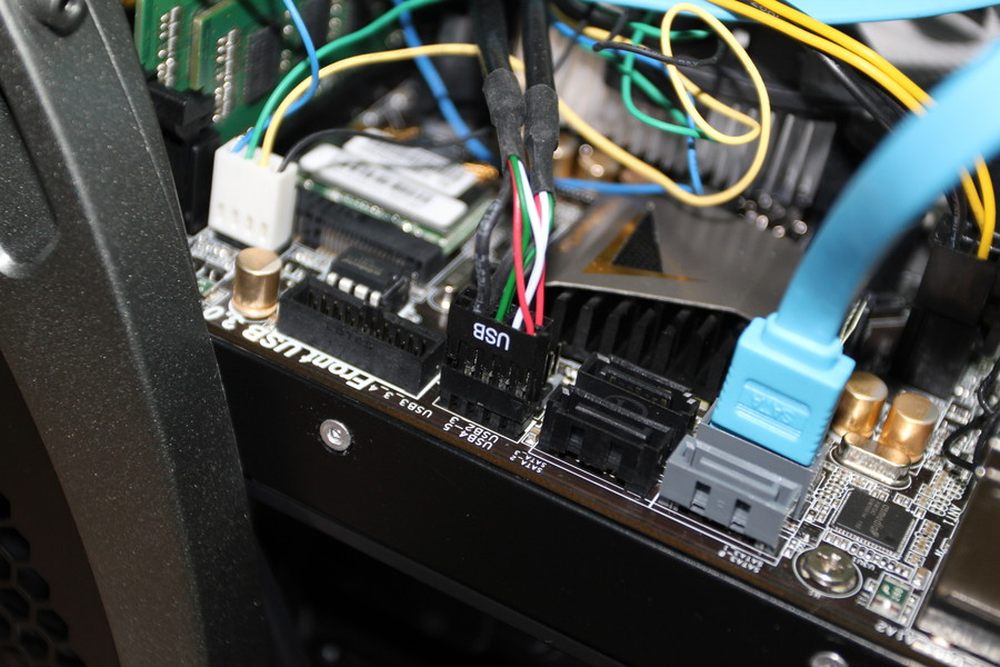

连接SATA和USB数据线，SATA III接口为灰色的，需要接在这个接口上才能发挥出SATA III接口SSD的性能。
16/24

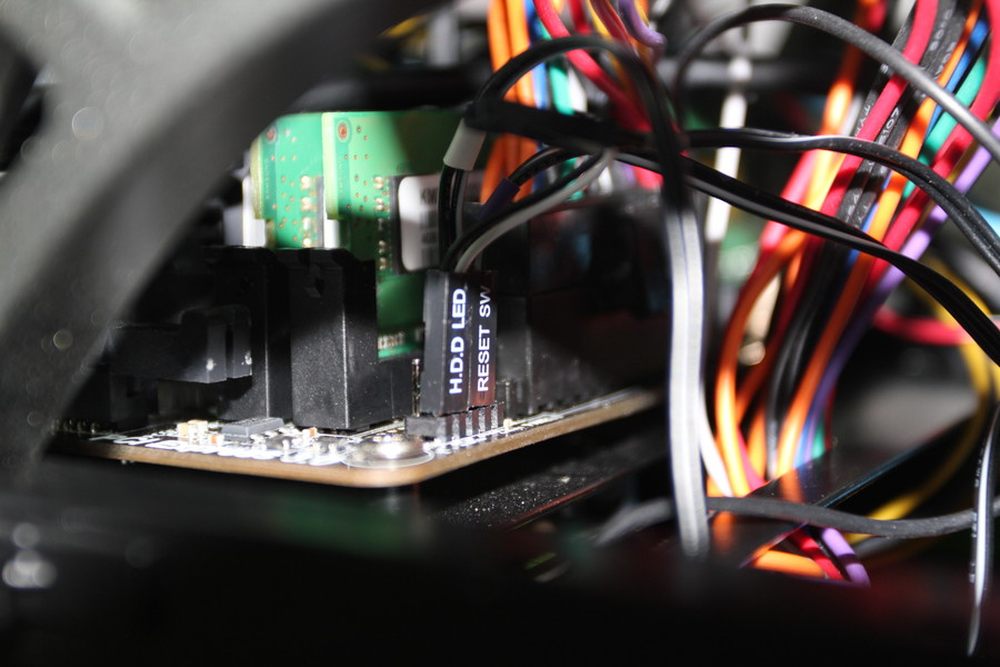

连接主板跳线
17/24

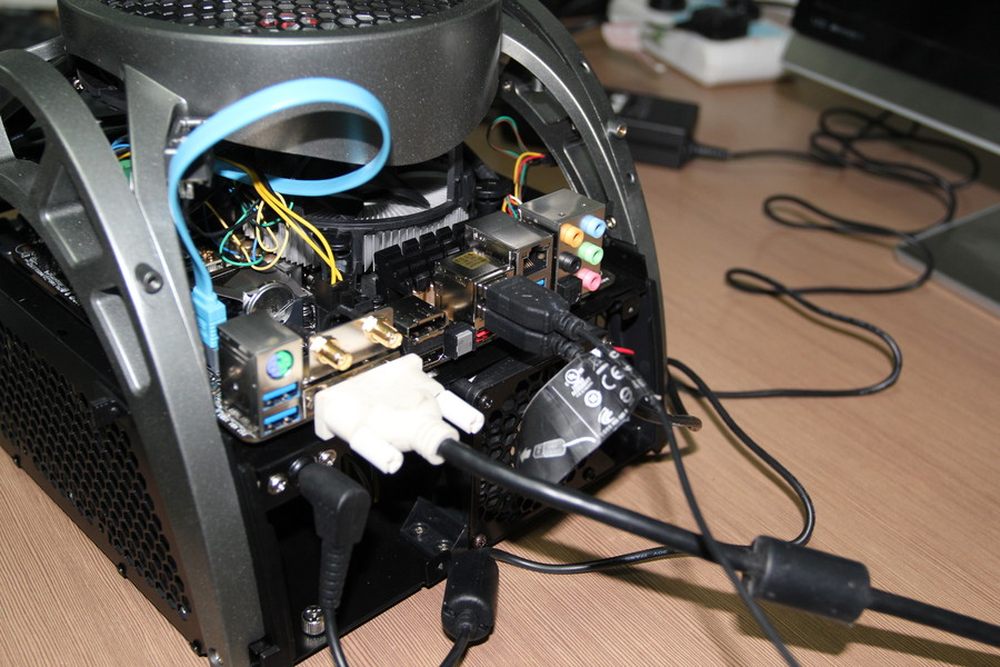

连接鼠标键盘和显示器
18/24

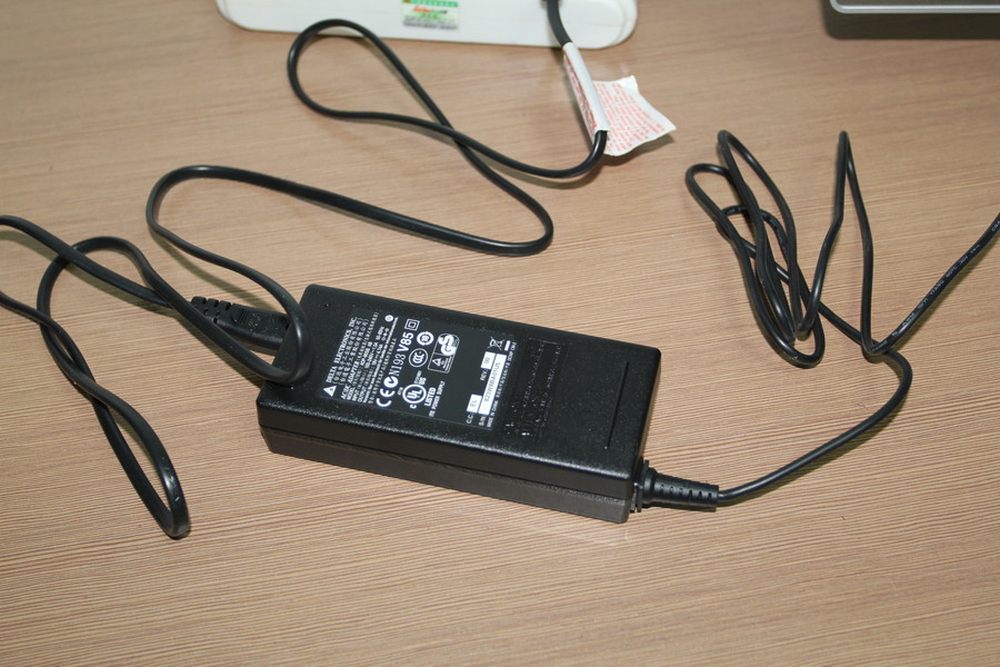

安钛克迷你骷髅90机箱采用外接电源适配器
19/24

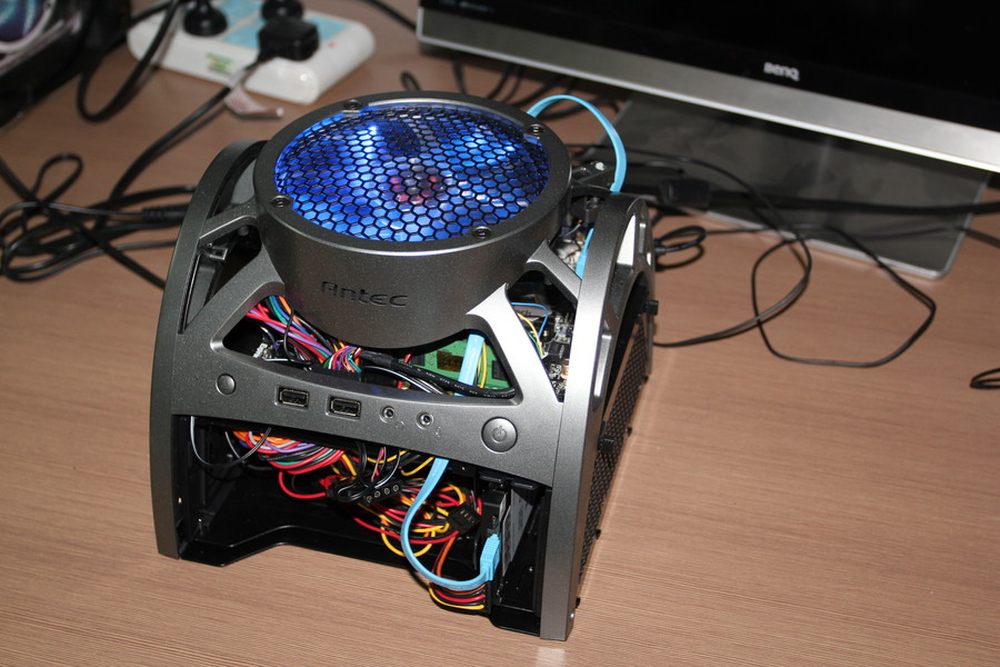

安装完成效果图，顶部的14CM风扇带着蓝色LED灯，效果很炫。
20/24

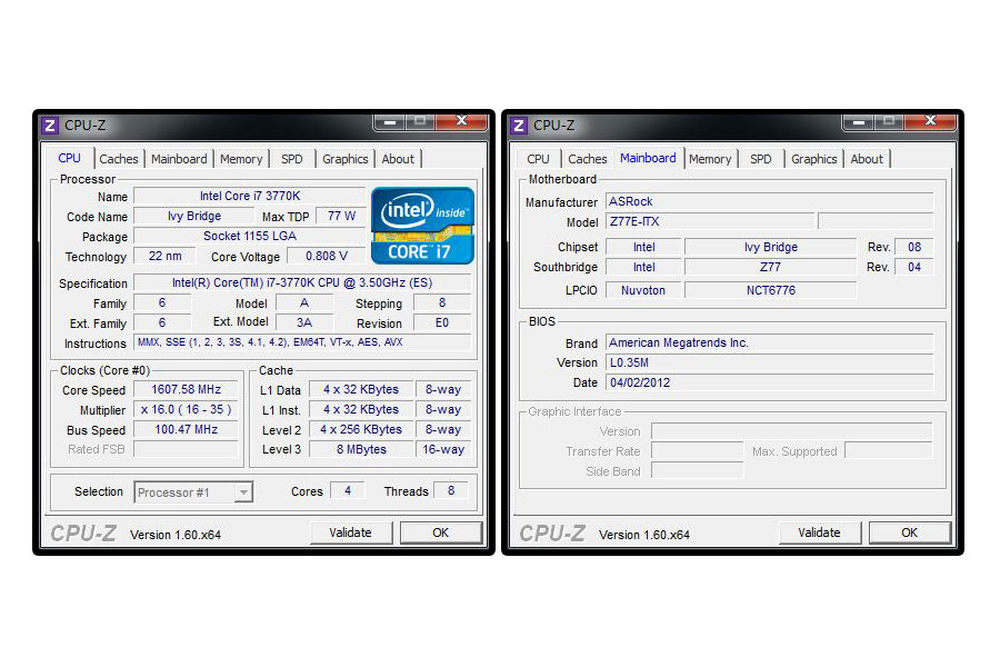

CPU和主板信息
21/24

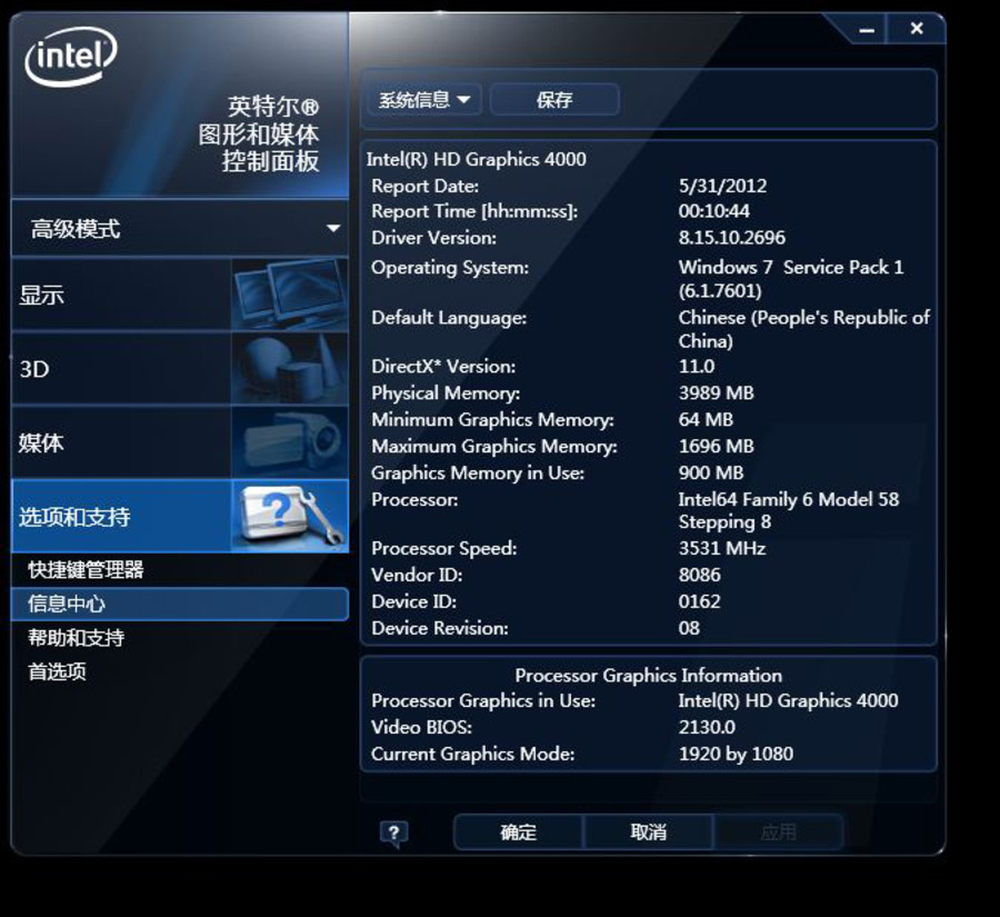

使用了Intel HD4000核芯显卡。
22/24

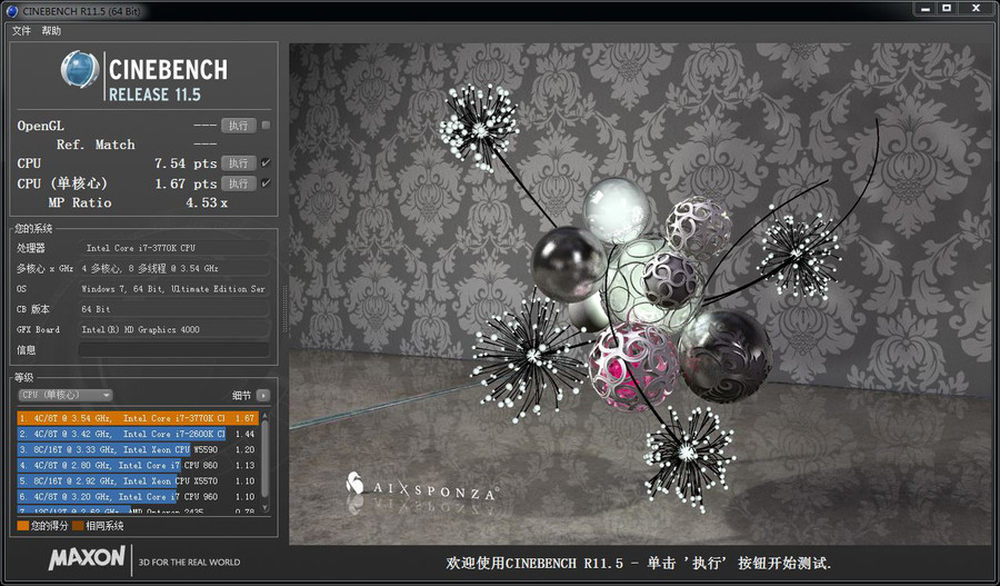

CineBench R11.5渲染性能测试，Core i7 3770K的性能毫无保留的展现。
23/24

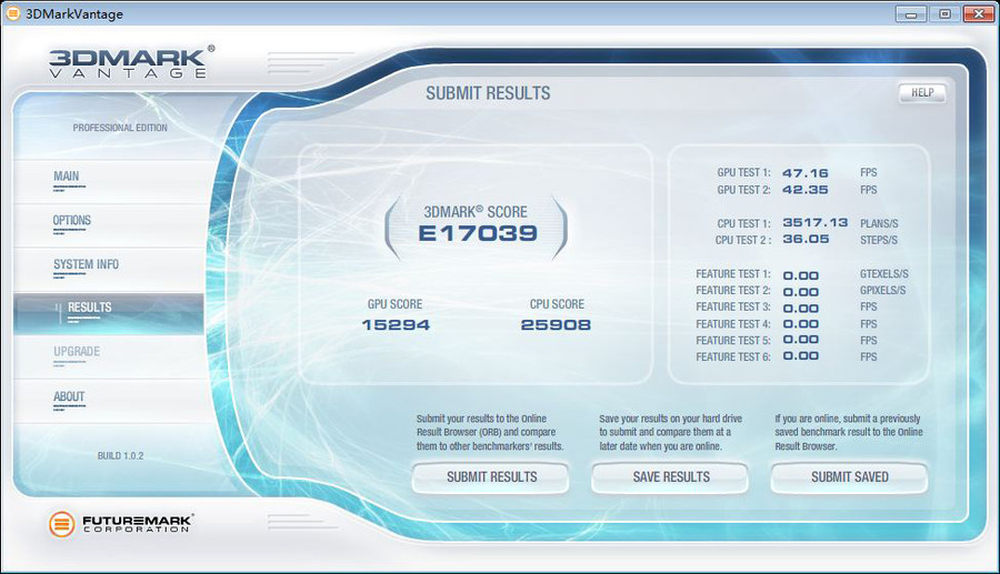

3DMARK Vantage成绩，这样的3D图形性能应付主流游戏毫无问题。
24/24
CPU满载也不过50多度，裸露式机箱优势得以体现。
