最超值的500瓦电源！测游戏悍将R500S
1/22

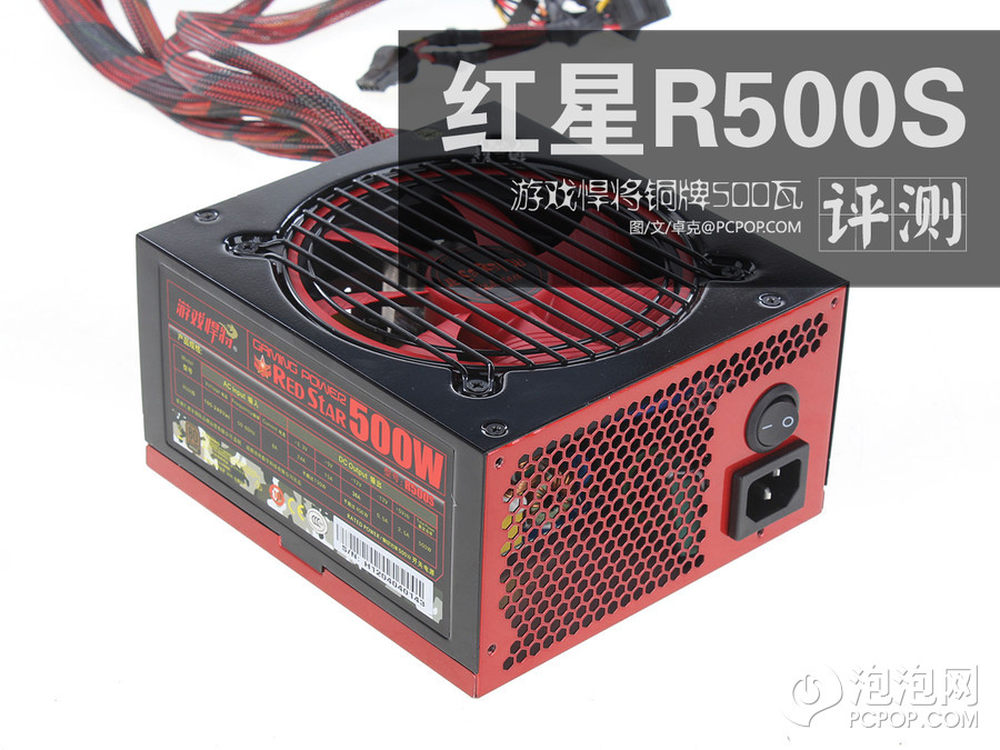

游戏悍将在半年前曾经推出过一款红星R500M，和我们今天要测的红星R500S非常相似，如果您熟悉电源可以看出差别有可能出现在线材是否模组化上，没错，今天我们测试的红星R500是没有输出模组化的。而在我看来500瓦电源如果把2个显卡供电设计在一根线上，SATA和PATA各2个设计在一根线上，完全可以不用模组化达到简化装机走背线的过程。
2/22

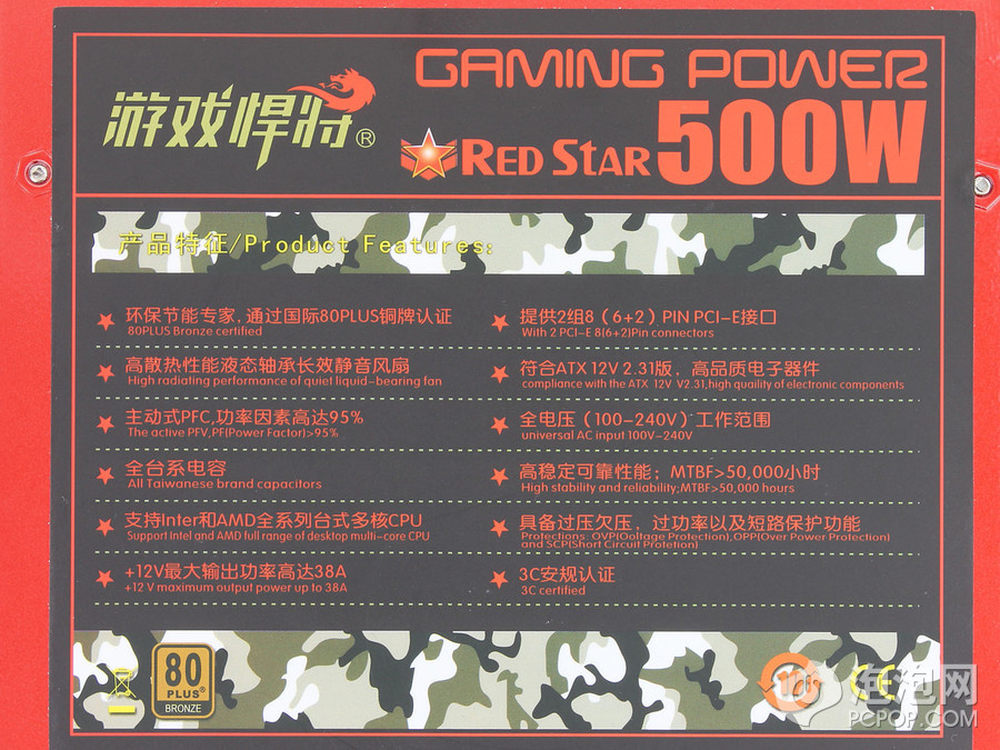

电源底面上印了12条比较突出的卖点，比较有份量的是全台系电容，之后打开看，一二侧全部采用TEAPO的产品，这对一个媒体报价只有299元的铜牌500瓦电源来说难能可贵。
3/22

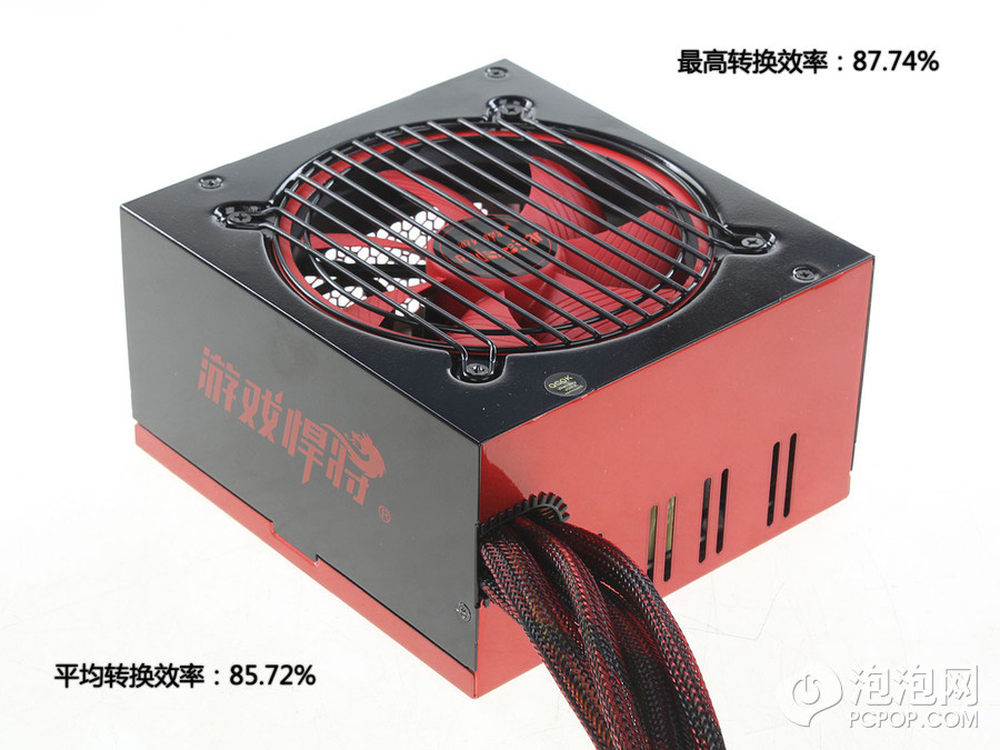

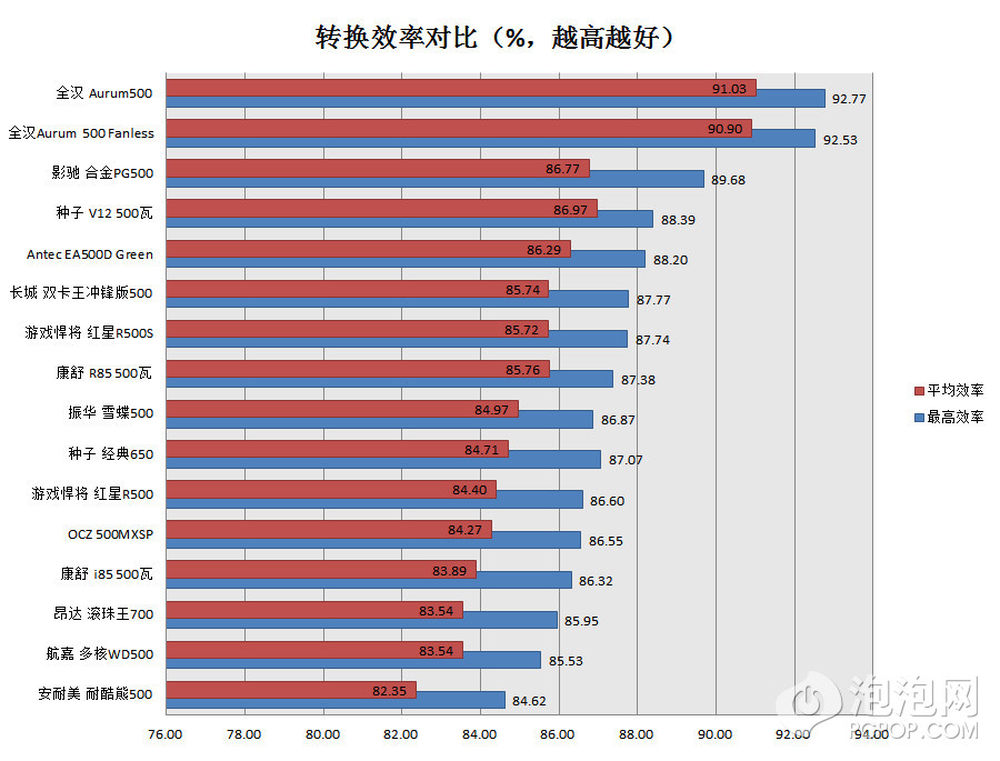

电源外壳炫酷，黑红搭配，连风扇罩都很有个性，不过这种风扇罩我们曾经也见到过。电源最高的转换效率和平均转换效率比之前那一版模组化的红星电源均高出了1%%。在用料和设计几乎没有巨大改动的情况下各位可以把这个差距理解成模组化输出给效率带来的不利因素。游戏悍将 红星R500S 电源在230V输入电压下的表现符合铜牌电源应有的水准。
4/22

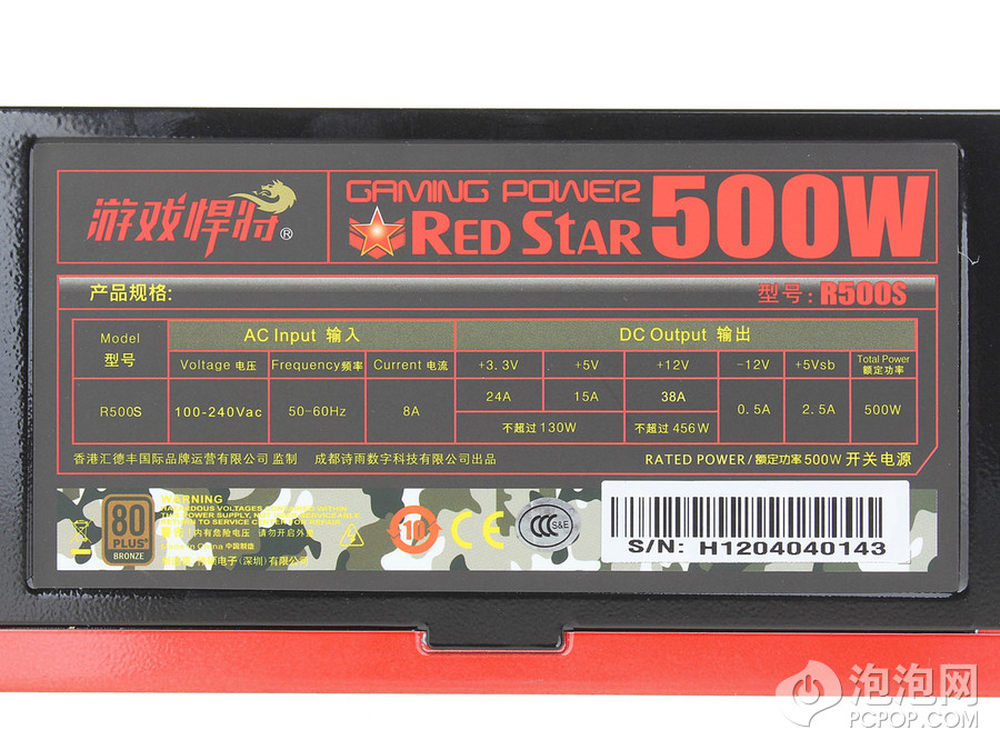

电源的12V输出功率比较高，占了额定值的91%%，而且是单路输出，这样用户不用担心过流保护发生，适合游戏及超频玩家使用。电源的额定功率和型号中出现的数字吻合，这一点很好。
5/22

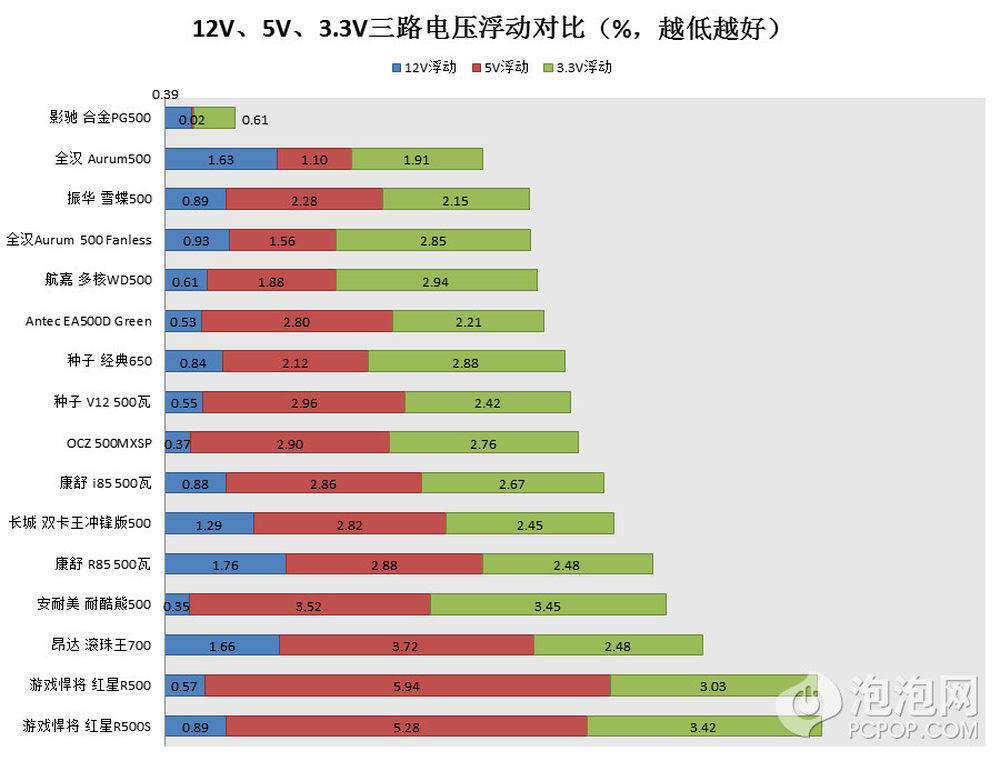

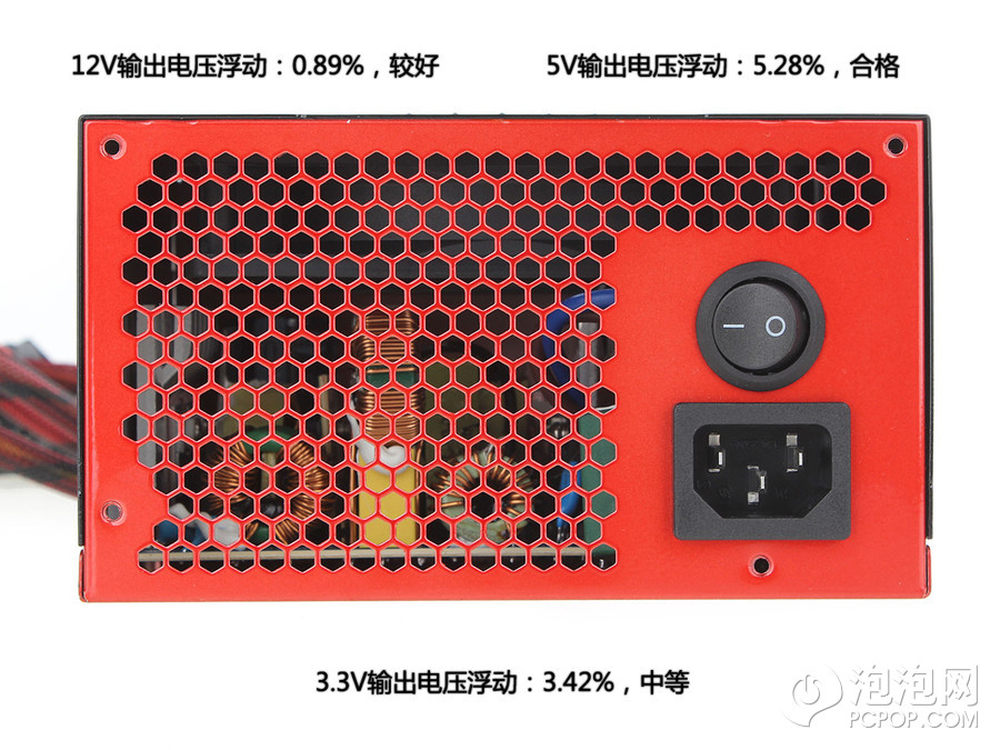

电源背部的交流电总开关没有省略，造型也比较可爱。12V输出的浮动值没有超过1%%，表现较好。
6/22

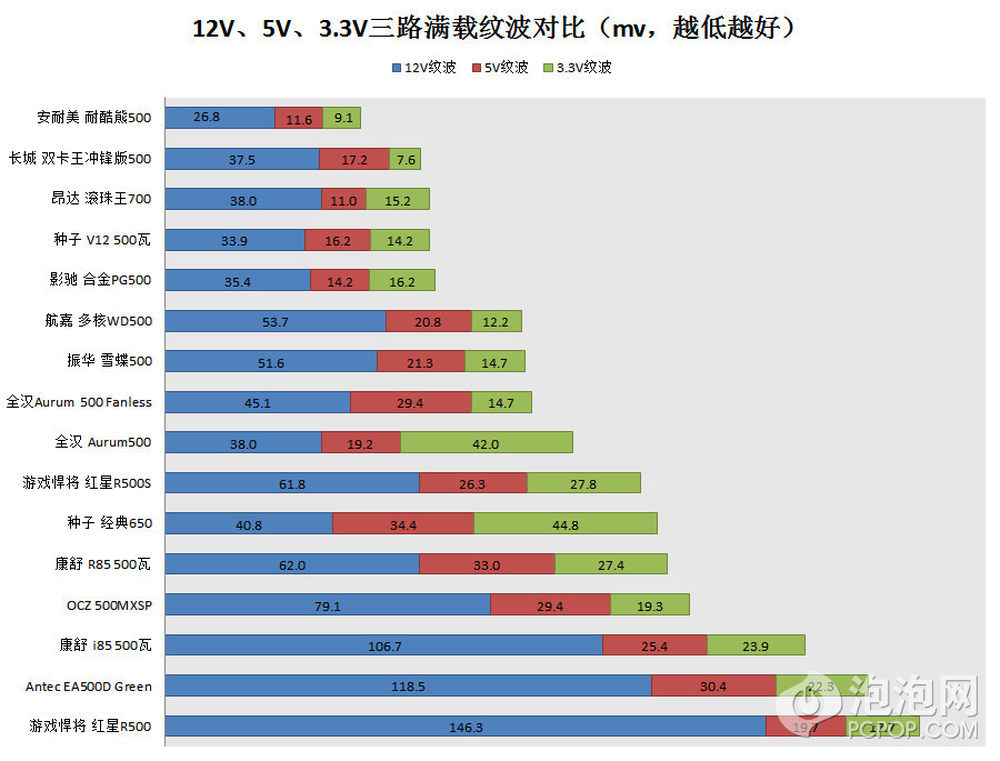

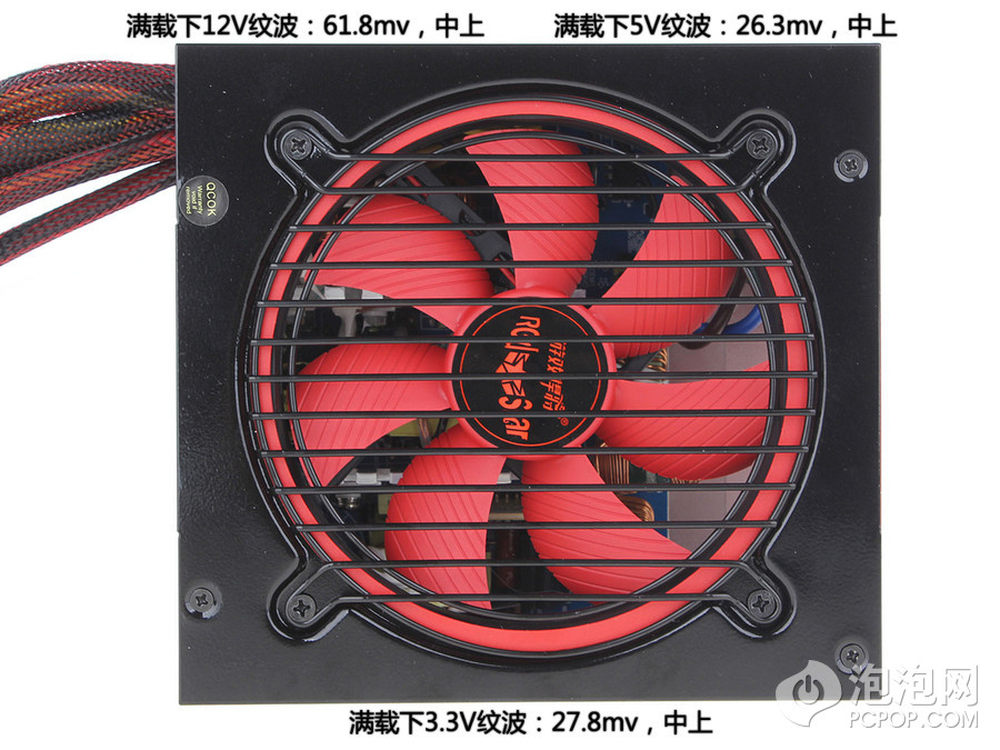

纹波上相较于前一版红星大幅改进了12V的情况。所有路在满载时纹波都在上限值的一半。
7/22

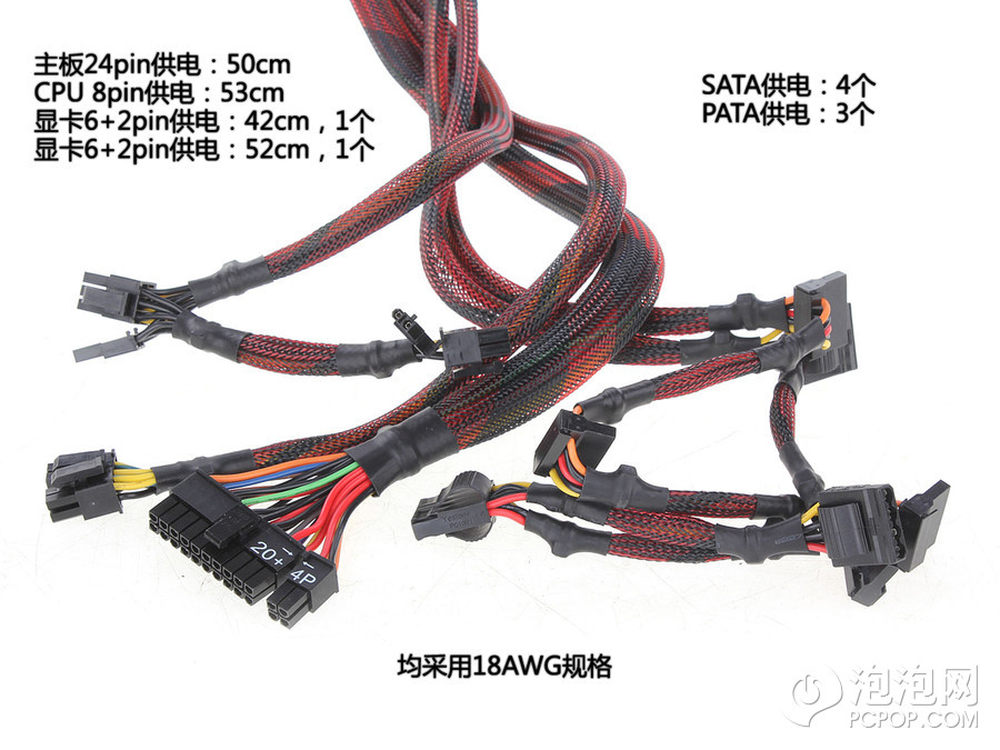

关于是否采用模组化的观点刚才已经说过，这颗电源尼龙包线也做的比较好看。各种接头都足够，供电线材全部采用18AWG规格，很好。
8/22

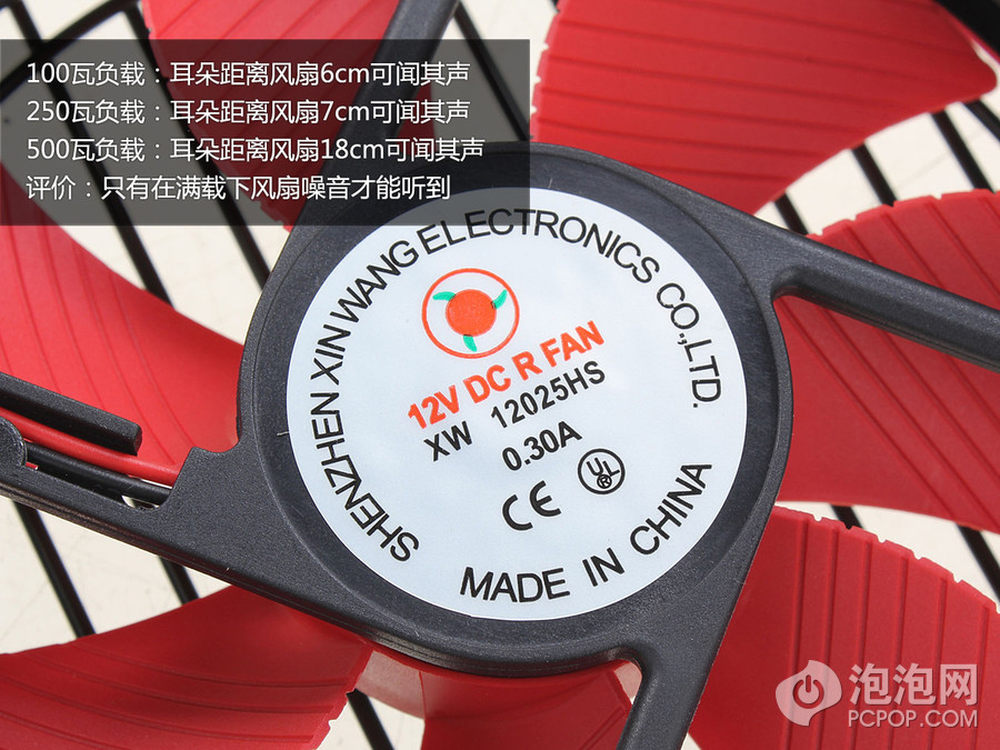

风扇在宣传中标注是采用“液态轴承”，这个就不多说了，工作电参数也标注了。总的来说电源比较安静。
9/22

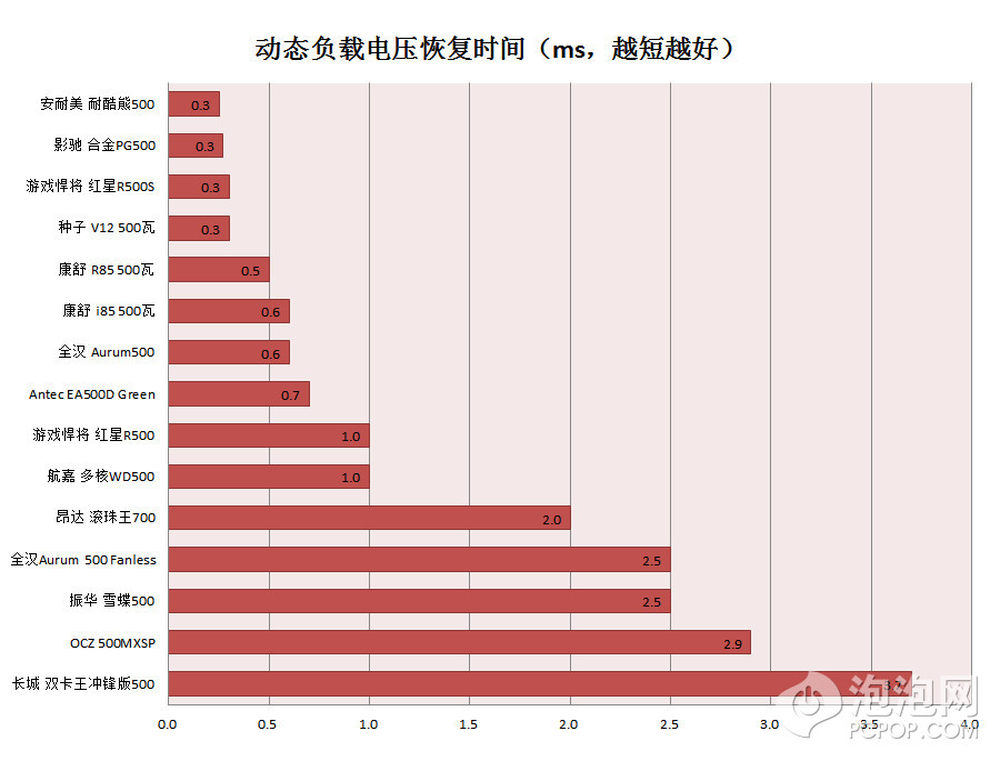

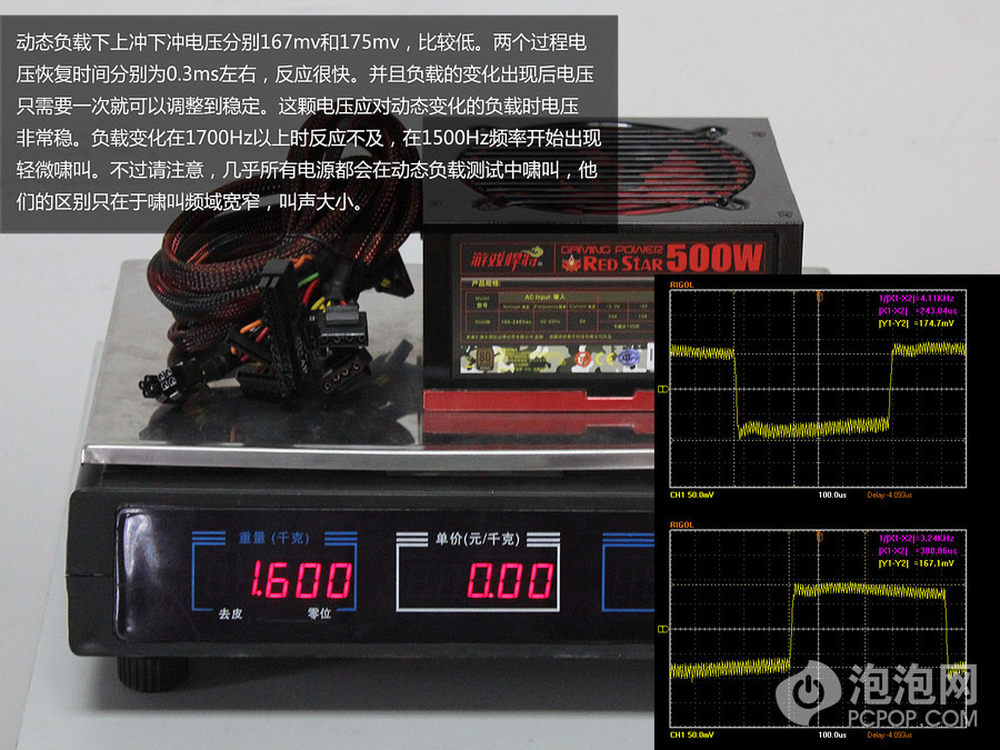

500瓦中动态负载有这样的表现实属不易
10/22
11/22
12/22
13/22
14/22
15/22

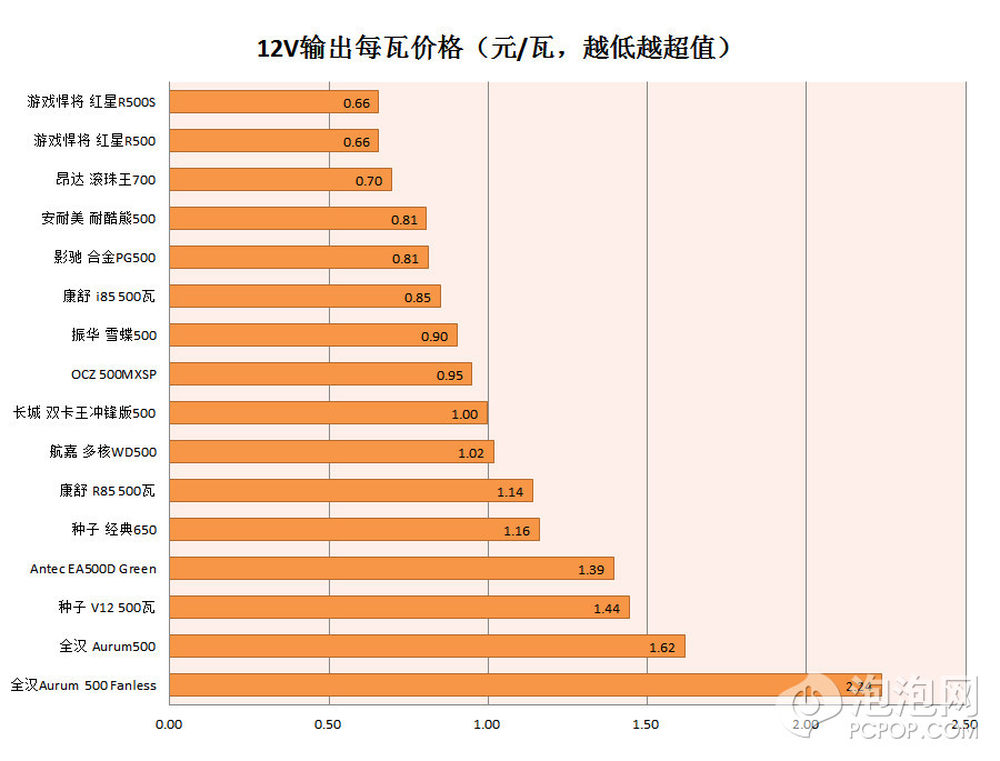

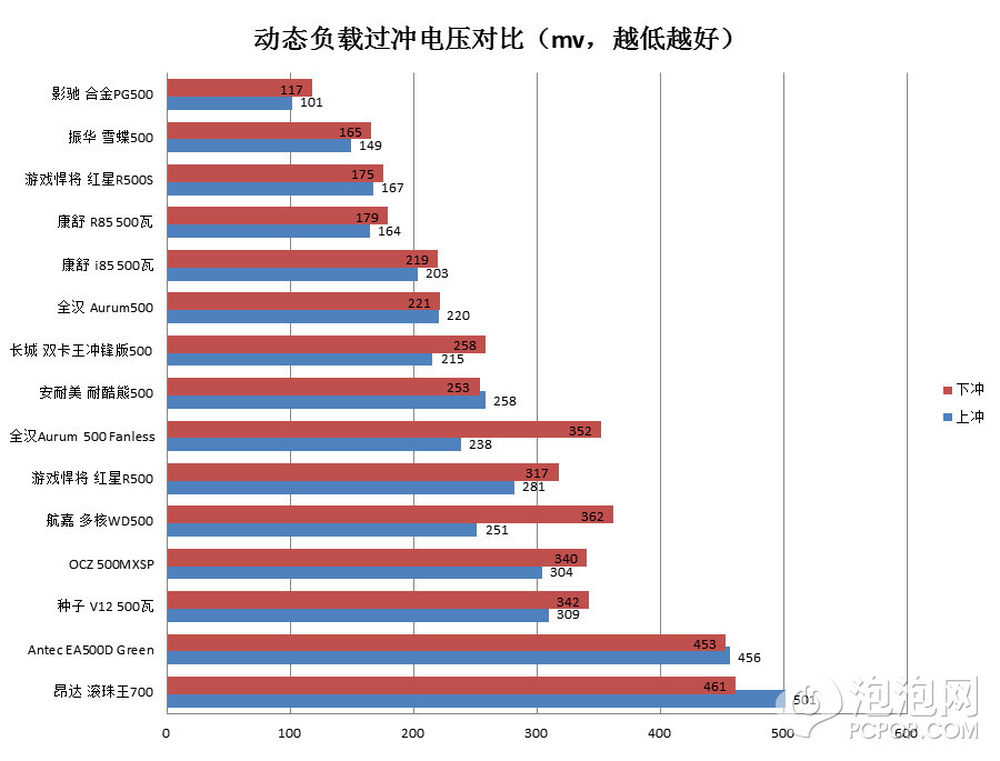

可见最超值的两款都是游戏悍将的产品，第三名的，就不多说了。
16/22

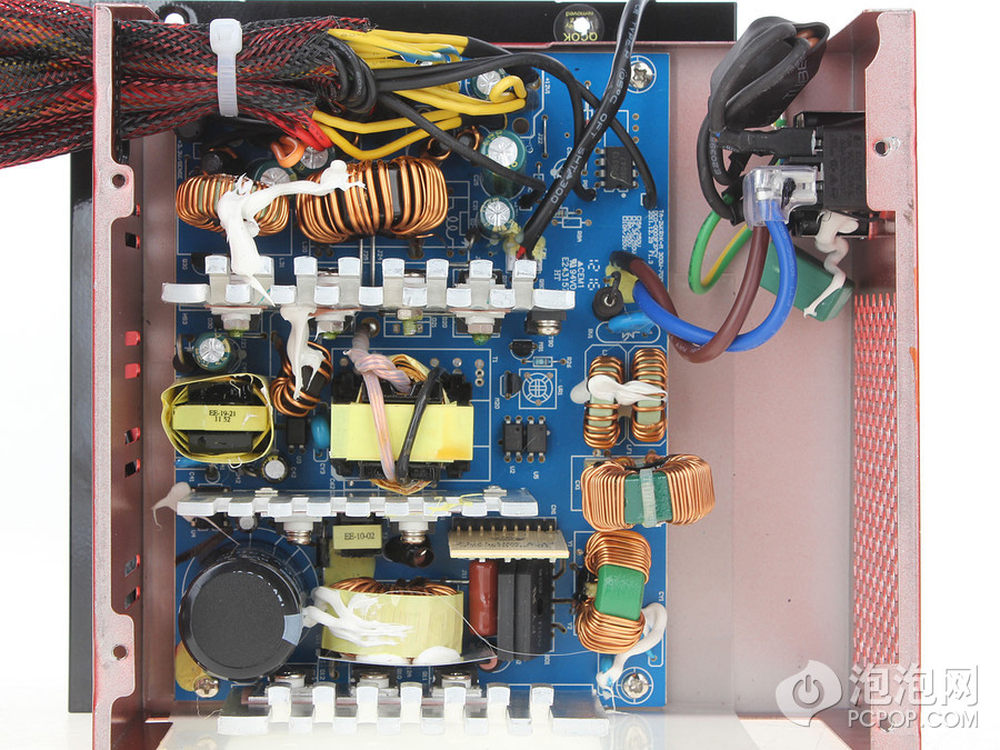

游戏悍将红星R500电源采用了主动式PFC CM6805控制的双管正激开关 肖特基整流，其中3.3V单路磁放大，这个方案在之前我们见过的。
17/22

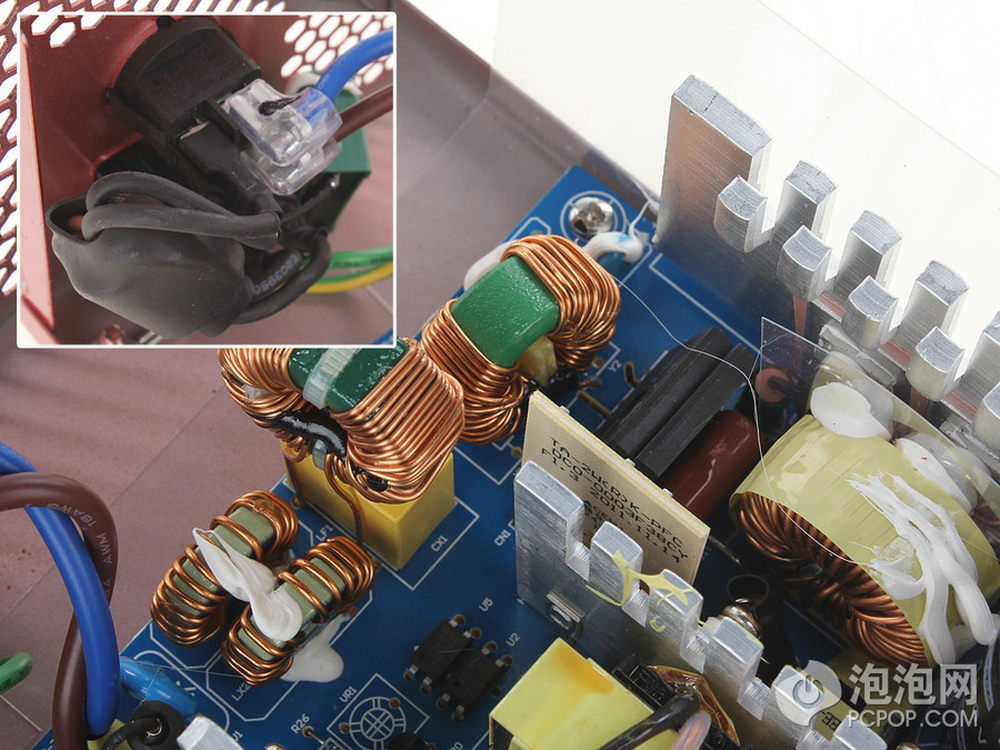

电源用了2对Y电容、两个X电容、两个差模电感、两个共模电感、保险管用热缩管保护着，MOV没有省略，这是一个非常规范的EMI电路，没有任何偷工减料。不过一个共模电感跨骑在X电容上。
18/22

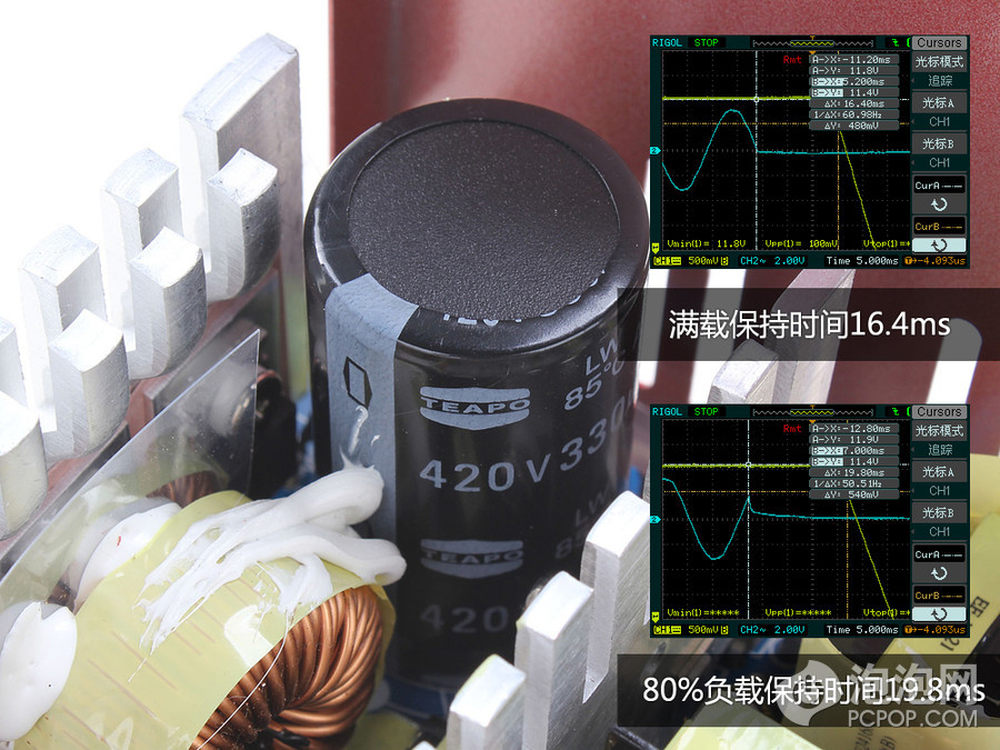

Teapo作为台系一线电容口碑不错，耐压和容值都不错，我们测的保持时间80%%下接近20ms，不错。
19/22

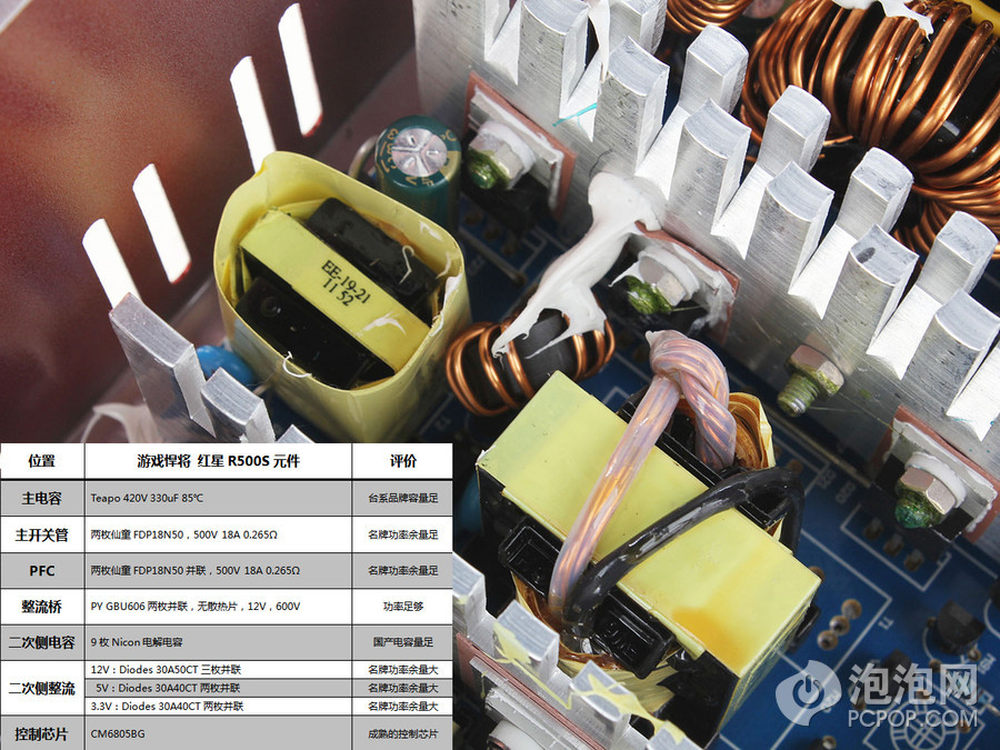

两颗PY的GBU606整流桥并联，但没有散热片，即便这样也还是可以满足115V下的满载，只不过富余量不多。
PFC开关是两枚仙童的FDP18N50并联，虽然通态电阻不是很低，但并联的方式还是能降低不少。主开关采用的仙童FDP18N50，这些用在500瓦电源上还是比较合理的。
变压器线架是28mm的尺寸。二次侧的整流桥比之前红星R500M多用了一枚，稍稍做了加强。
20/22

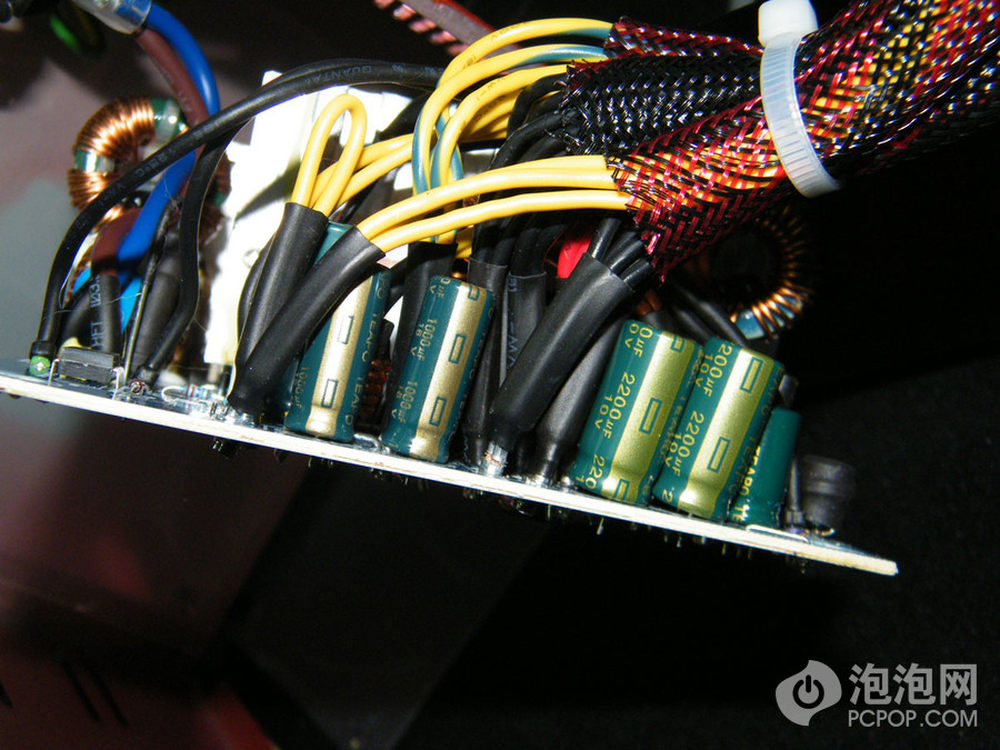

让人欣慰的是输出侧的滤波全部使用Teapo的电容，在这个价位上不多见。而且线材根部箍了金属环也套了热缩管，这是非常规范的做法。
21/22

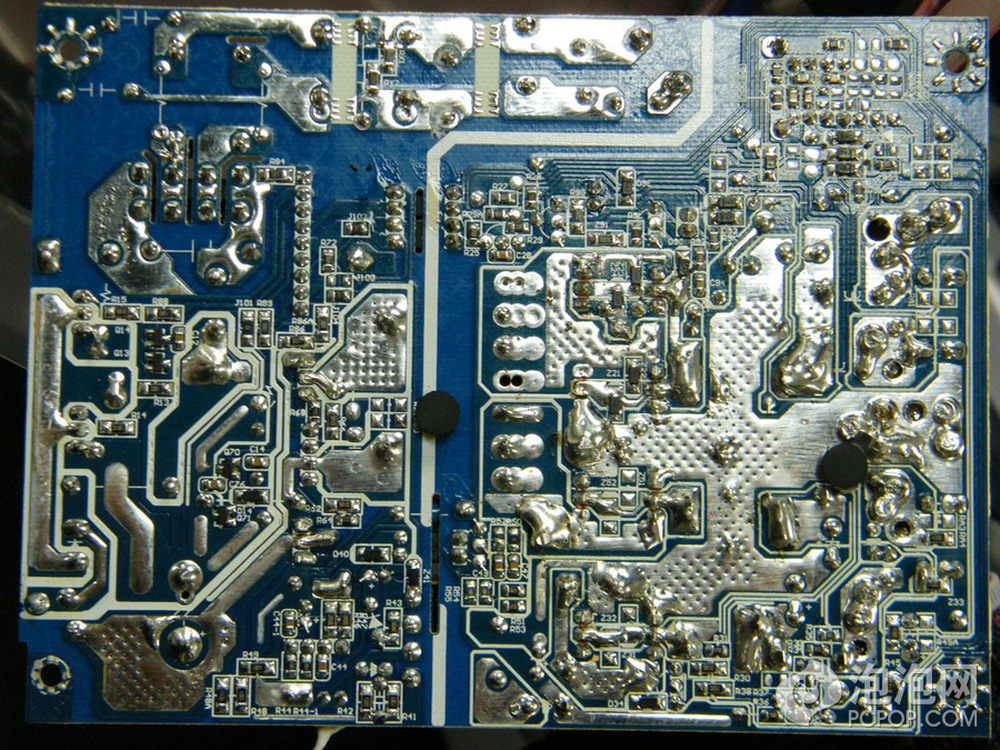

PCB底部的做工很整齐，几乎看不到手工补锡的痕迹，而且SMT贴得也都很正。整体看过内部用料后相信懂行的玩家已经知道红星R500S的做工和用料如何了。
22/22

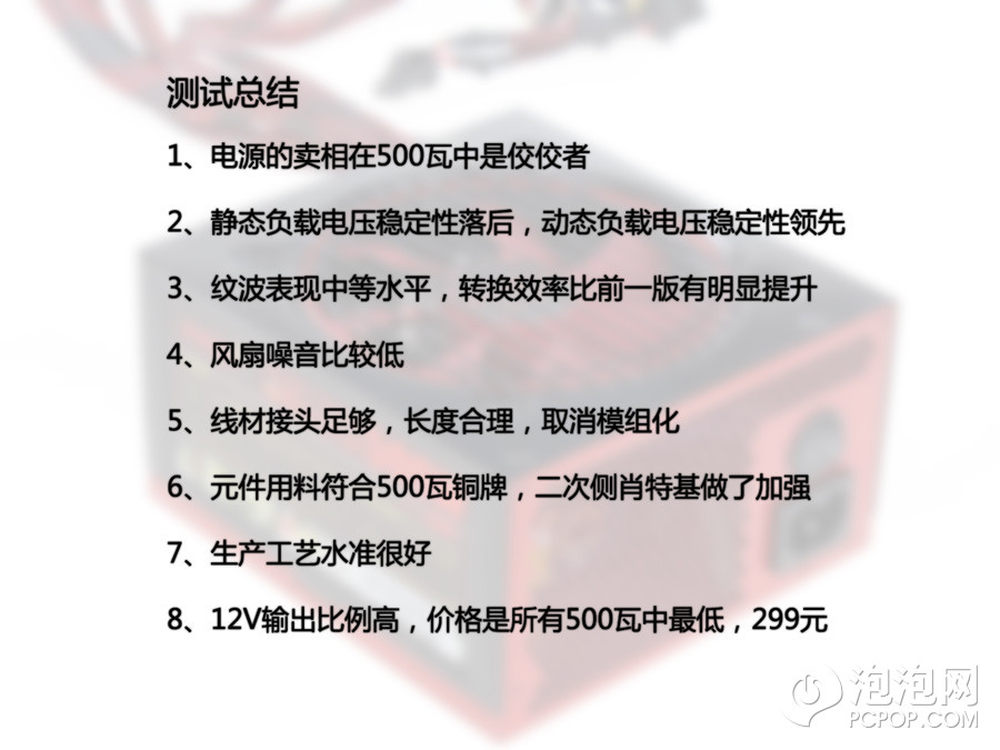

这颗电源和红星R500M非常相似，把模组化输出接口节省出来后转换效率提升了1%%，又在二次侧多用了一只肖特基。价格还是299元不变，这个价格在市场中已经是最低了，想买最超值的用户可以考虑他。
