GTX670双卡电源 测游戏悍将红星R600S
1/22

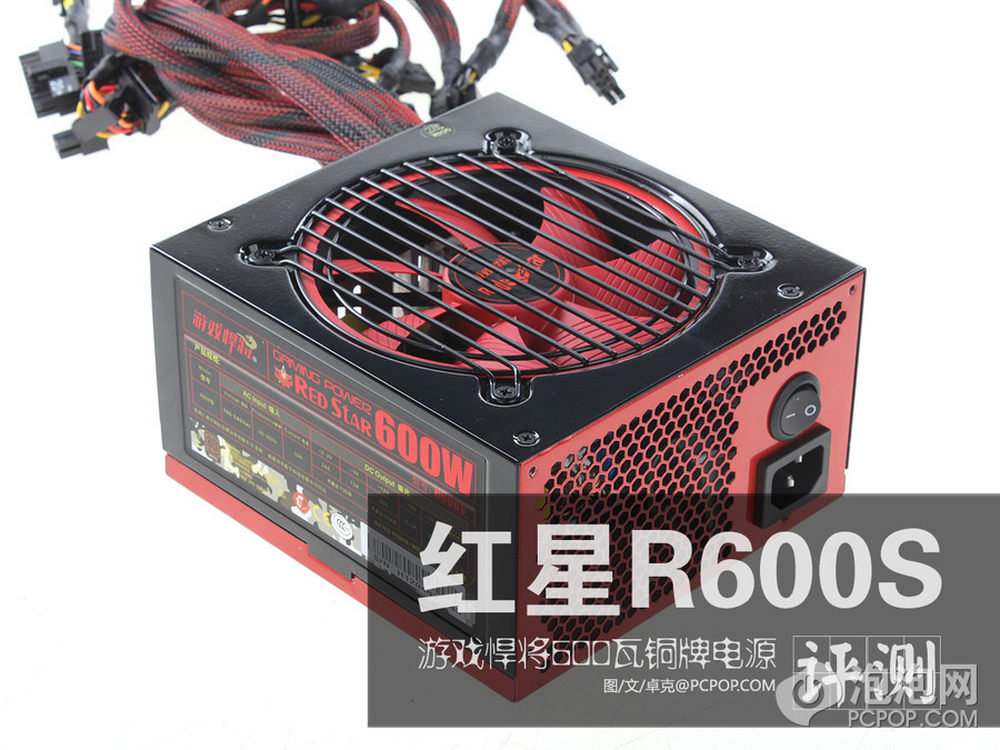

游戏悍将的电源产品当前只有一个系列：红星。这个系列分为线材模组化（型号结尾为M）和非模组化（型号结尾为S）两种版本，今天我们测试的是红星R600S，没有模组化的600瓦电源，那么我们一定期盼它至少在价格或者性能上有妖艳之处。
2/22

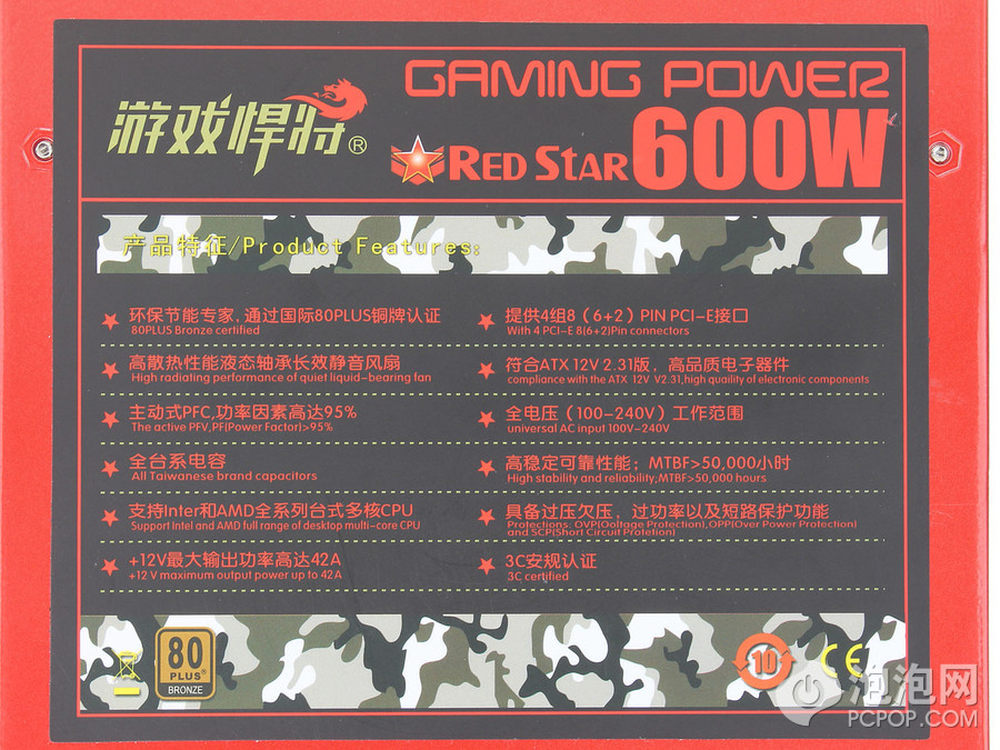

电源底面上印了12条比较突出的卖点，比较有份量的是全台系电容，之后打开看，一二侧全部采用TEAPO的产品，这对一个媒体报价只有379元的铜牌600瓦电源来说难能可贵。
3/22

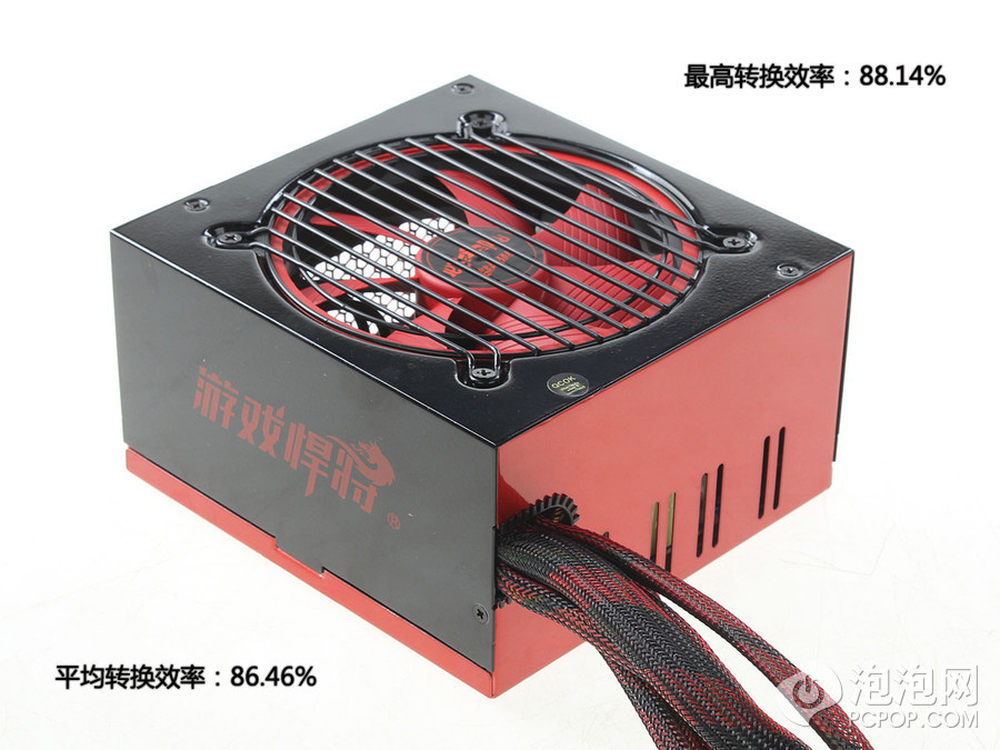

转换效率奇高，恐怕除了那些80PLUS金牌、白金牌外，再往下排就是它了。在第11页有各项性能的大排行，心急的网友可以跳到那里去。电源外壳炫酷，黑红搭配，连风扇罩都很有个性，不过这种风扇罩我们曾经也见到过。
4/22

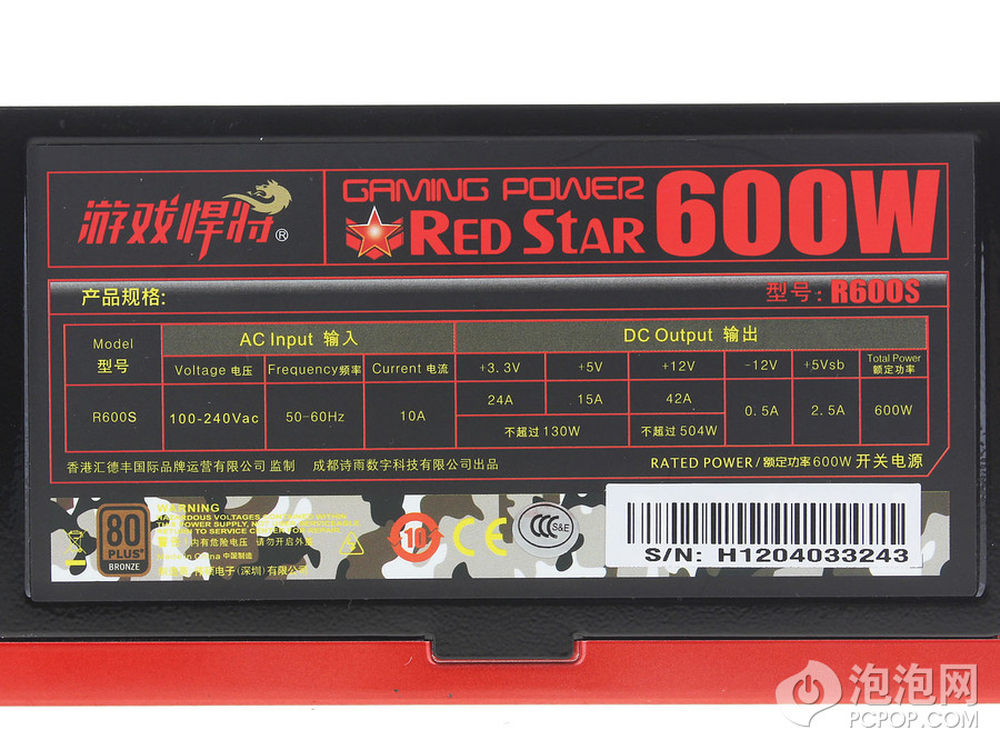

600瓦电源在EPS2.92中规定的12V至少要达到576瓦，这一点上红星600S的504瓦还是有一定距离。
5/22

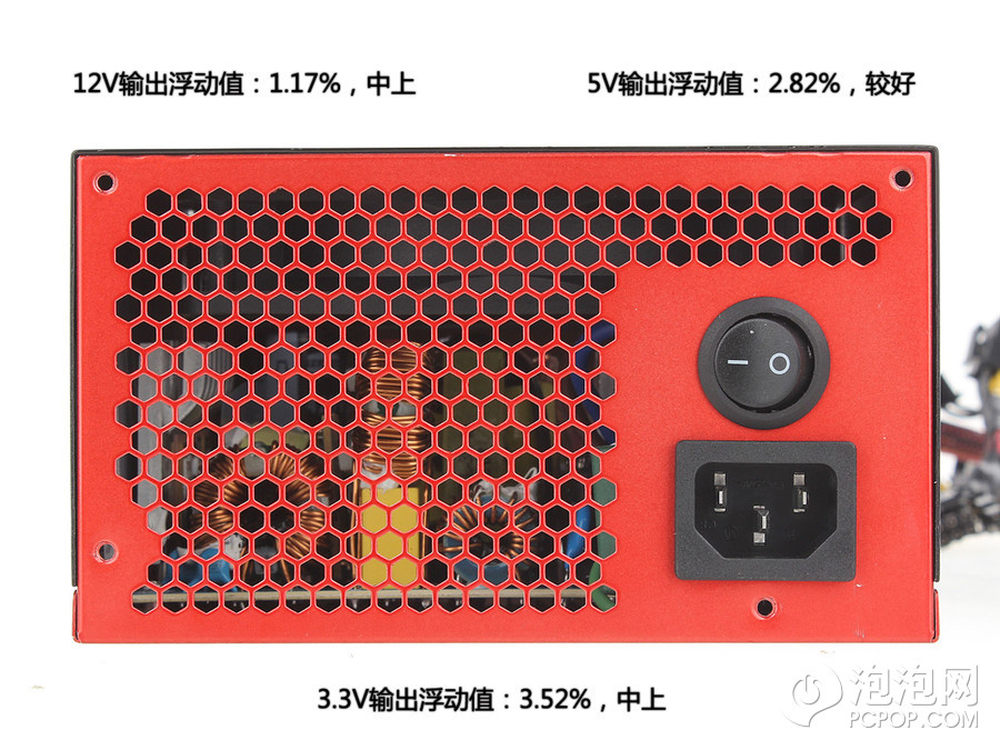

电源3路输出在静态负载的浮动值表现中等偏上，具体情况可以看后面的对比大排行。
6/22

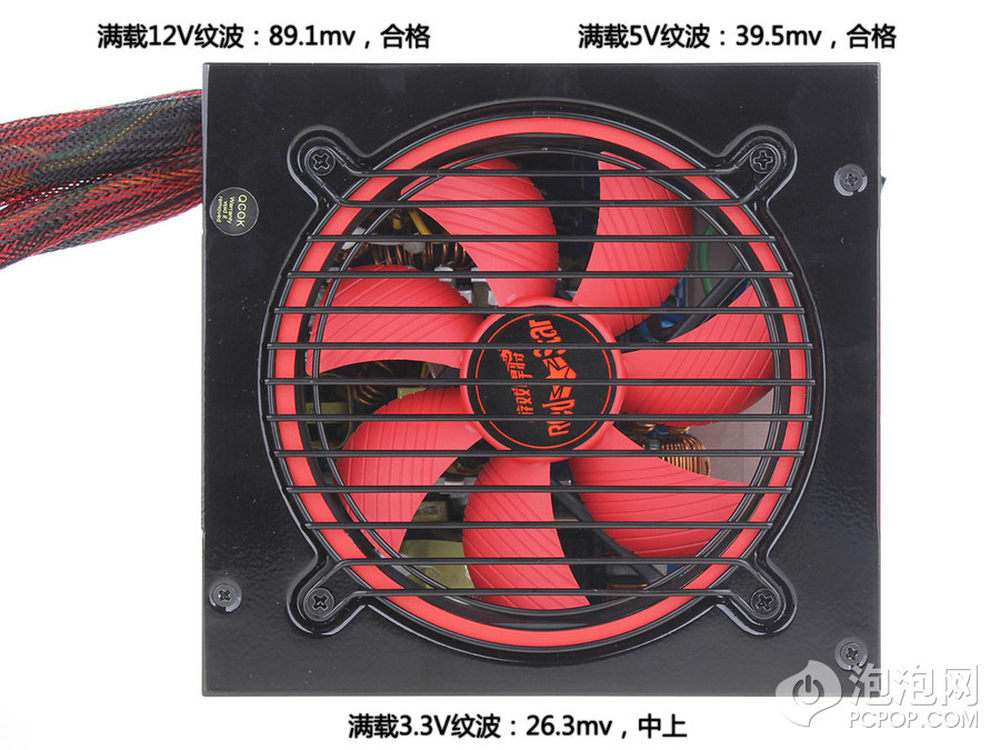

静态输出600瓦时的纹波都在合格线之内。
7/22

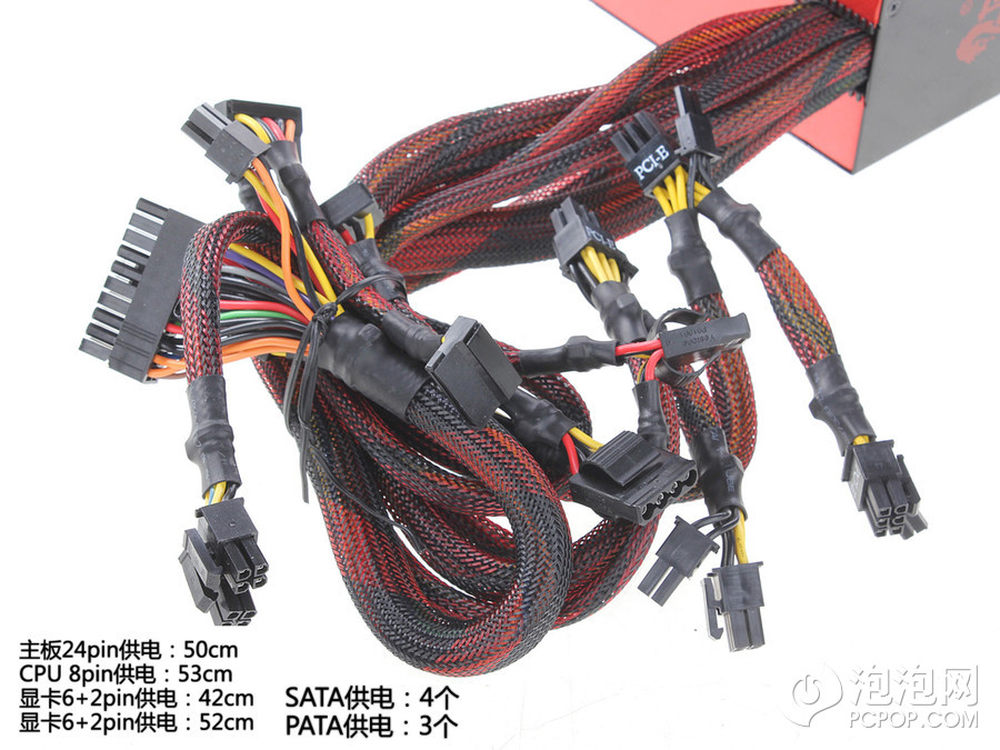

比较特别的是这是一颗很罕见提供了4个显卡供电的600瓦电源，比如当前如果有玩家想用GTX670组SLI，又特别想买性价比高的电源，倒是很可以考虑这颗售价不足380元的红星R600S。
线材长度从50-55cm起，在大部分游戏悍将的机箱里走背线无压力。，所有线材均采用18AWG规格，符合Intel的建议。
8/22

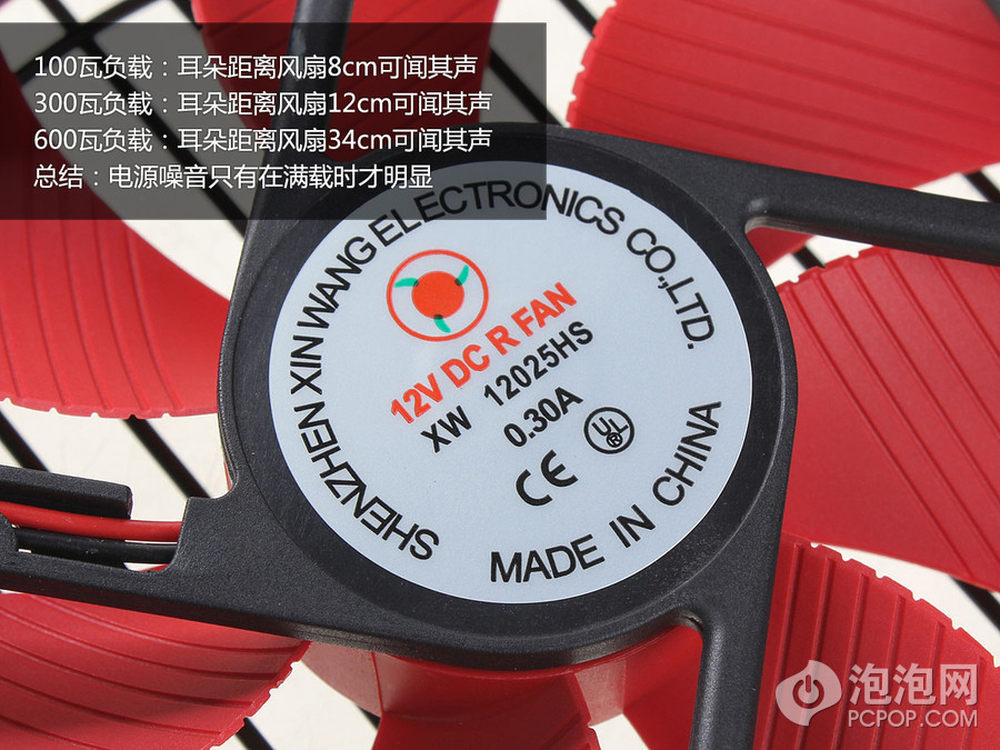

风扇在宣传中标注是采用“液态轴承”，这个就不多说了，工作电参数也标注了。总的来说除了满载外电源比较安静。
9/22

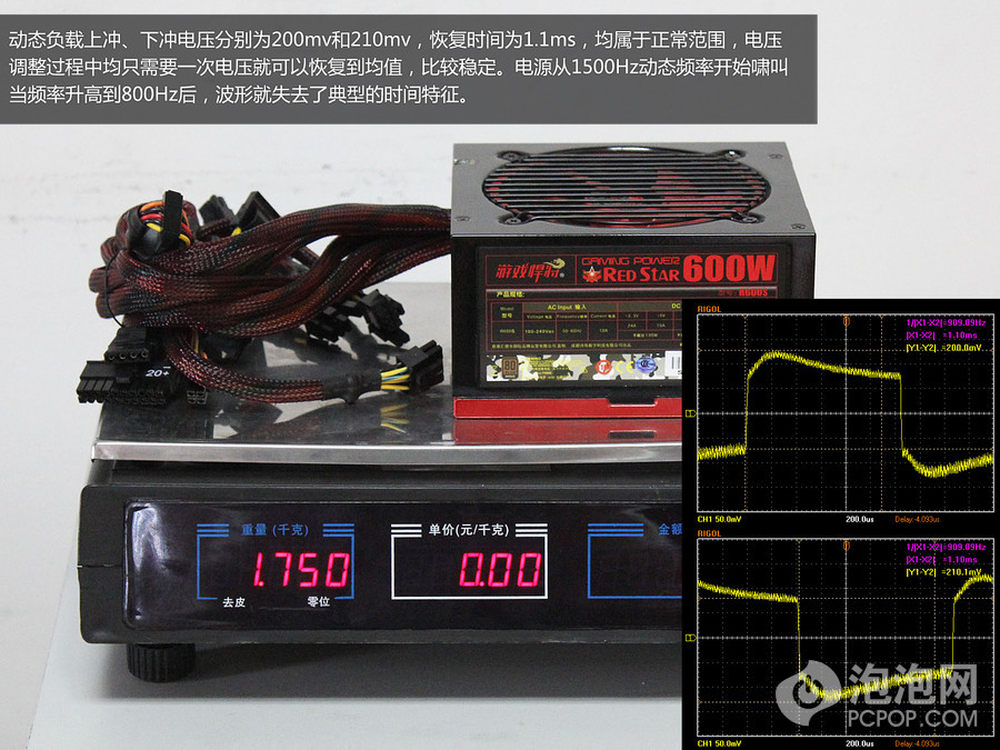

动态负载表现整体很稳定，没有发现异常频率，电压过冲值不高，恢复时间和这个结构的平均值吻合。啸叫轻微。
10/22

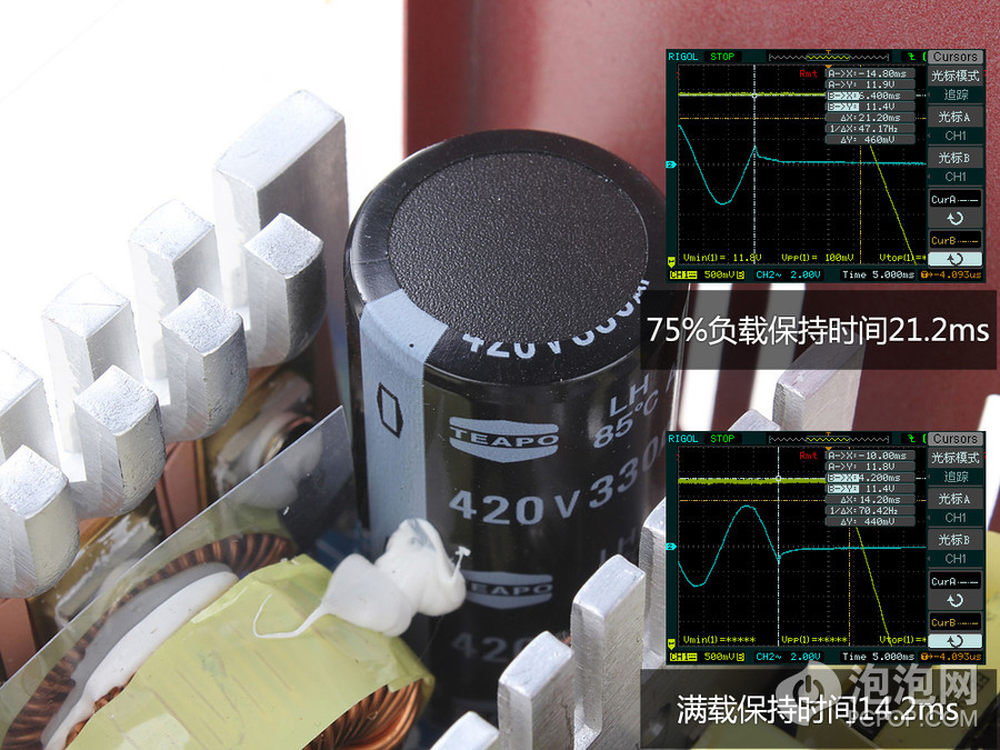

在75%%负载下保持时间如果可以过16ms才算合格，这颗电源已经超过合格线一大截了，主电容330uF，420V耐压，785℃耐温，Teapo台系一线厂出品。
11/22

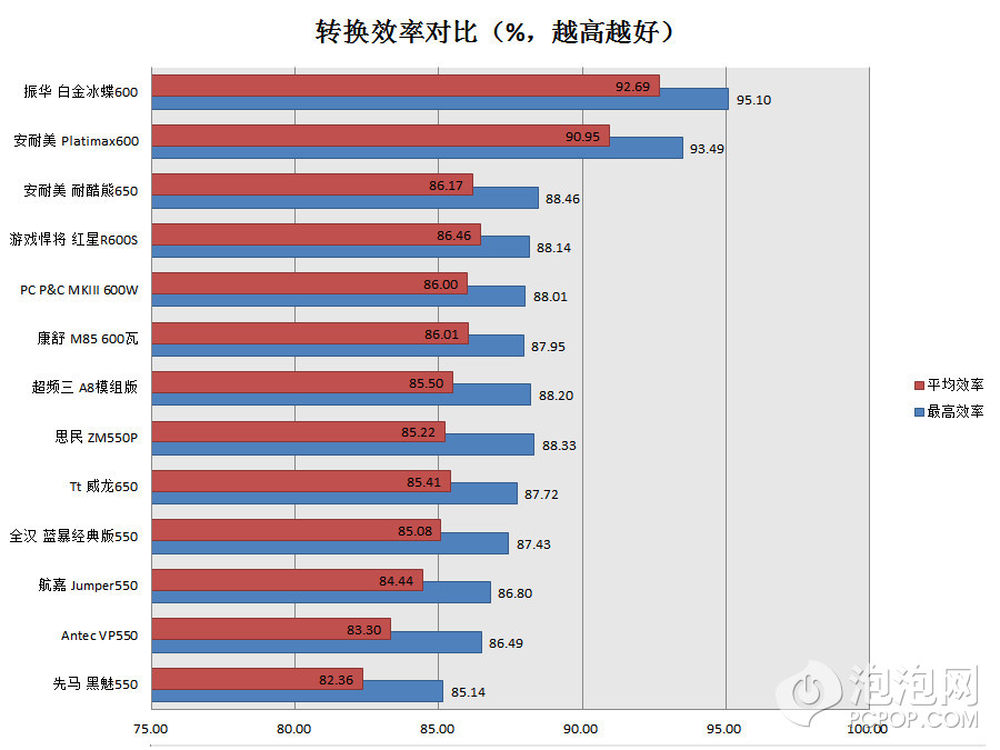

转换效率排名出来确实和预测的水准相当，除了金牌白金牌外，几乎就属红星R600S最高了。
12/22

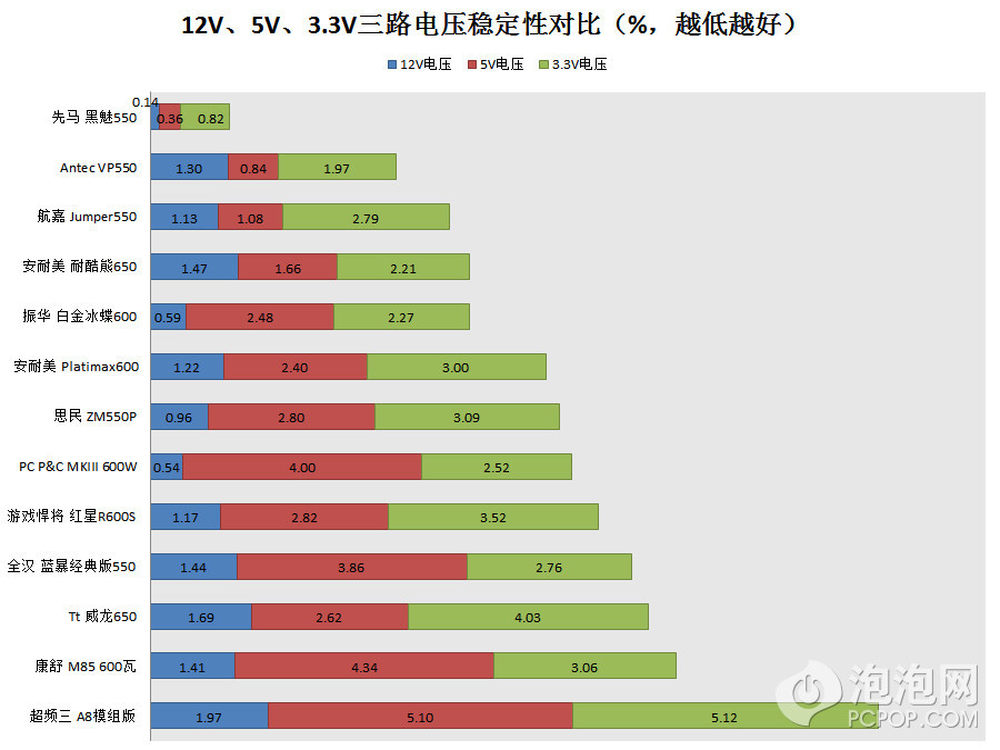

静态电压稳定性排在中间的水平，just so so.
13/22

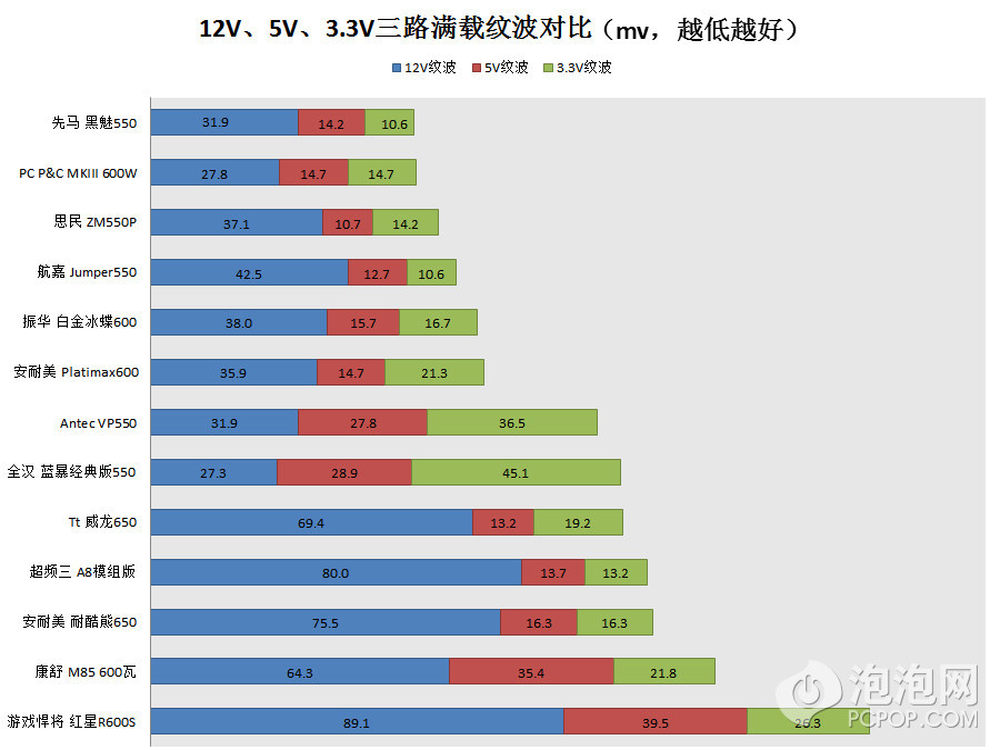

纹波抑制上没有像其他电源那样故意压低，虽然都在合格线之内，还是没有敌过众多高价电源。
14/22

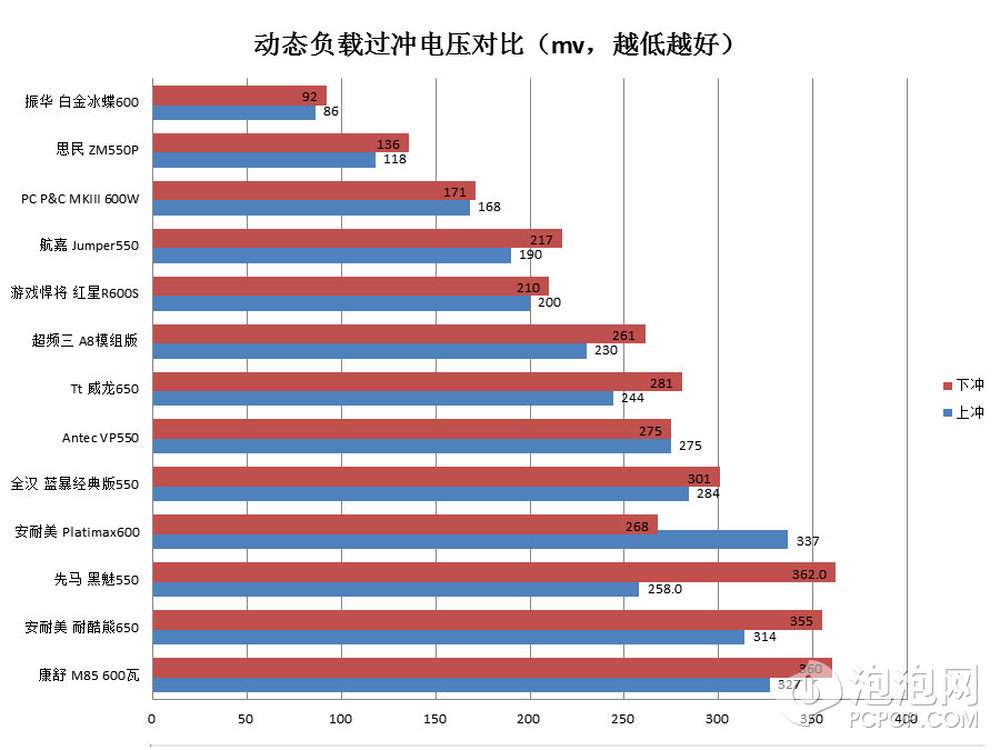

我们排列过冲电压的位次其实稍有不妥，因为这代表不了动态性能的稳定性，比如这里表现比红星R600S靠前一名的Jumper 550在某些动态频率上容易出现震荡。从之前红星R500S的表现看，这个系列电源的动态性能表现都不错。
15/22

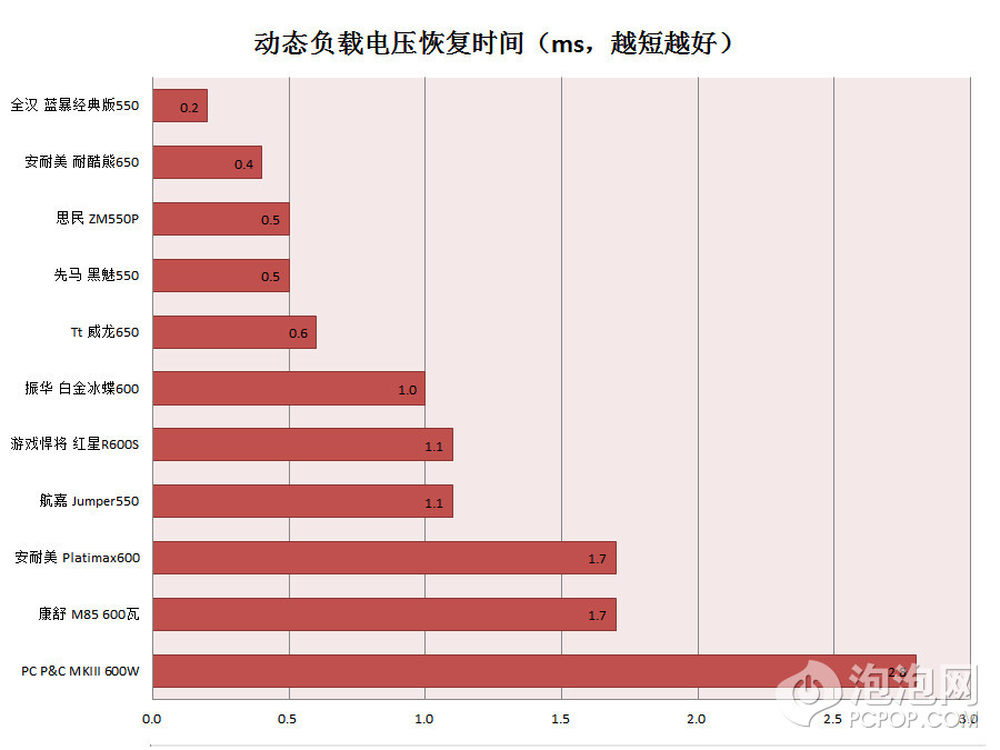

电压恢复时间表现中等，大部分双管正激的电源都在1ms附近。
16/22

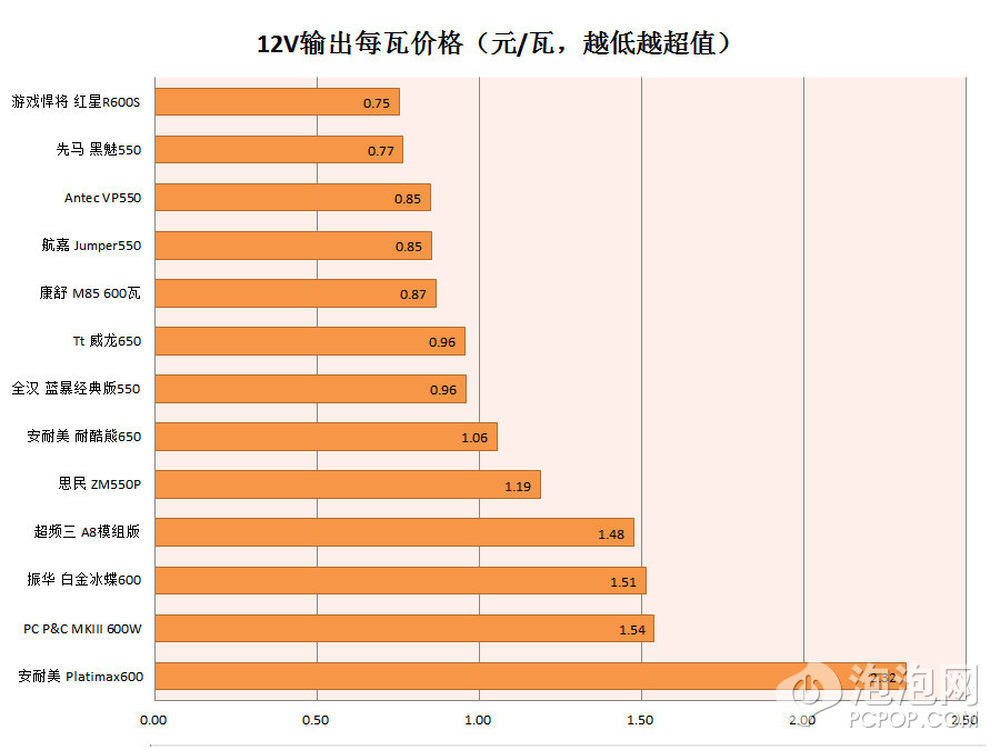

综合上面的性能排行，这颗电源有领先、有落后、也有排在中游的，总体应该处于性能中游，但12V输出每瓦价格却是最低的。
这样的电源买不买呢？先不急，看看代工的水准再做最后的定论。
17/22

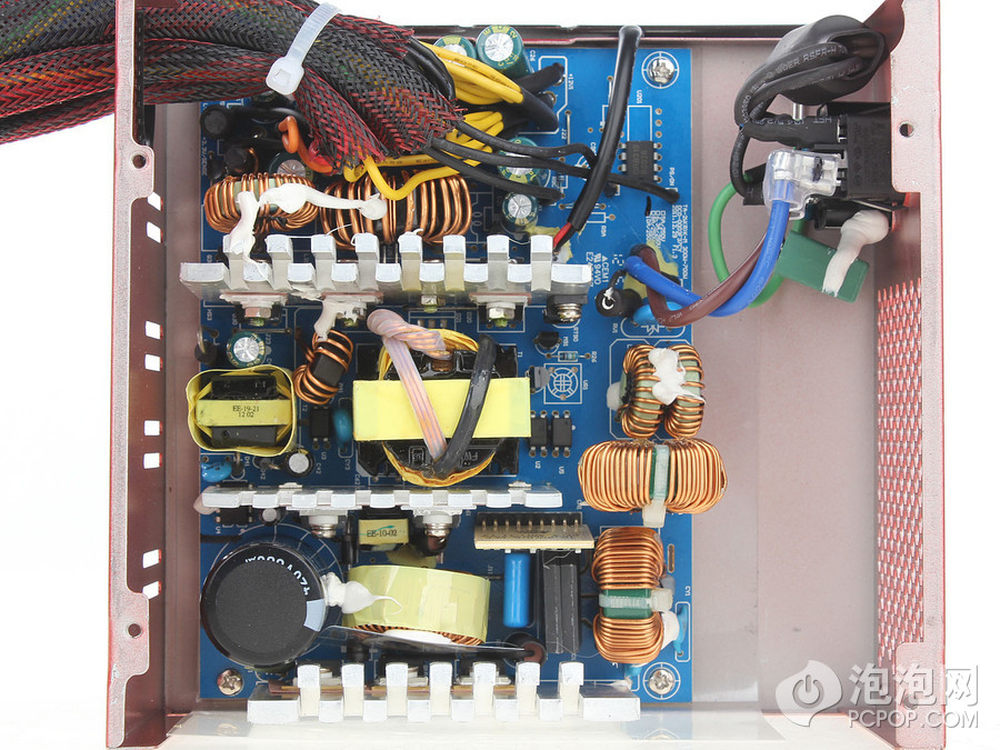

游戏悍将红星R600S电源采用了主动式PFC CM6805控制的双管正激开关 肖特基整流，其中3.3V单路磁放大，这个方案在之前我们见过的。
18/22

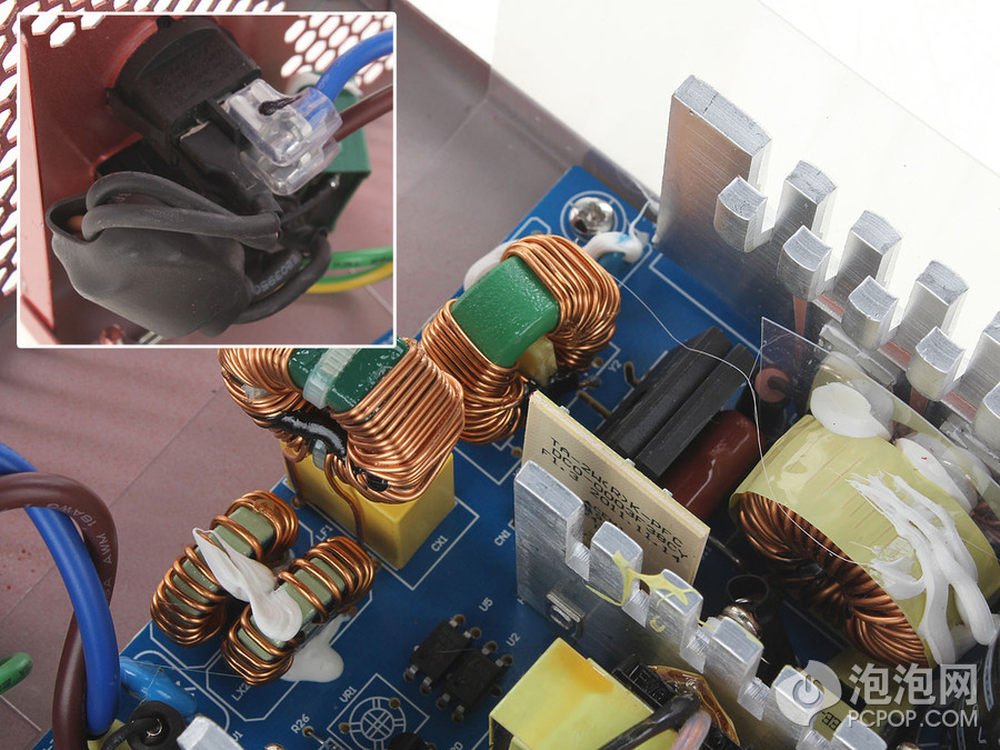

电源用了2对Y电容、两个X电容、两个差模电感、两个共模电感、保险管用热缩管保护着，MOV没有省略，这是一个非常规范的EMI电路，没有任何偷工减料。不过一个共模电感跨骑在X电容上。
19/22

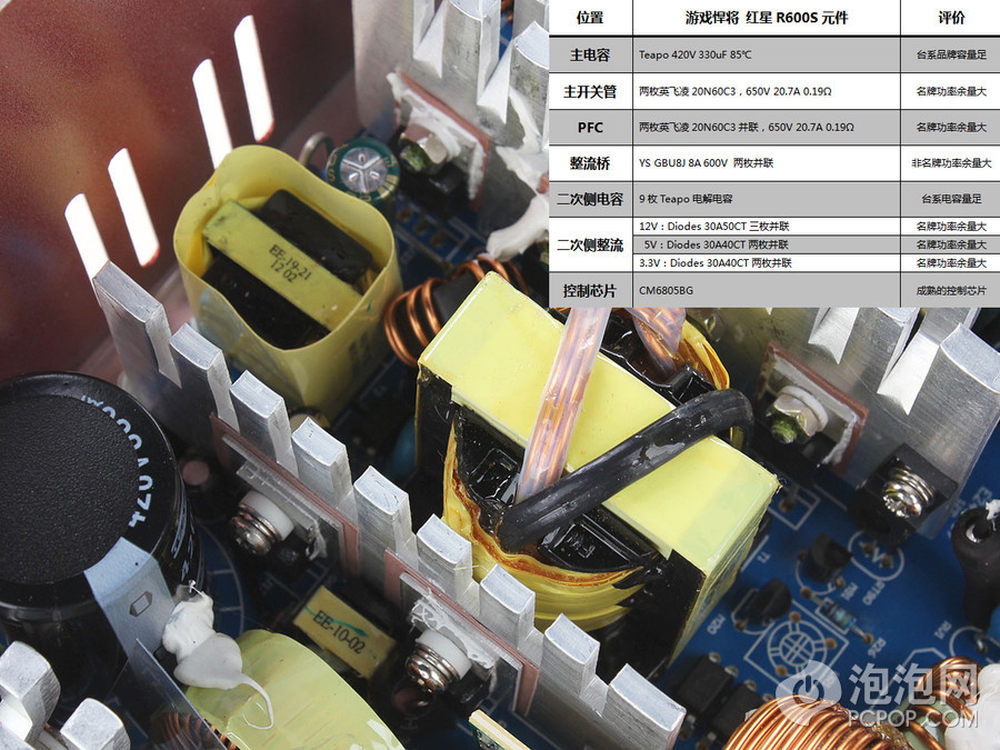

两颗YS的GBU8J整流桥并联，但没有散热片，即便这样也还是可以满足115V下的满载，只不过富余量不多。
PFC开关是两枚英飞凌的20N60C3并联，并联的方式还是能降低不少通态电阻的损耗。主开关采用的也是20N60C3，这些用在600瓦电源上还是比较合理的。
变压器线架是38mm的尺寸，比500瓦大了一圈。二次侧的整流桥比之前红星R500M多用了一枚，和红星R500S一样，毕竟已经留出了足够的余量。
和红星R500S相比，在整流桥、PFC和PWM开关与变压器上多设计了10-20%%的功率，这个提升也是合理的。
20/22

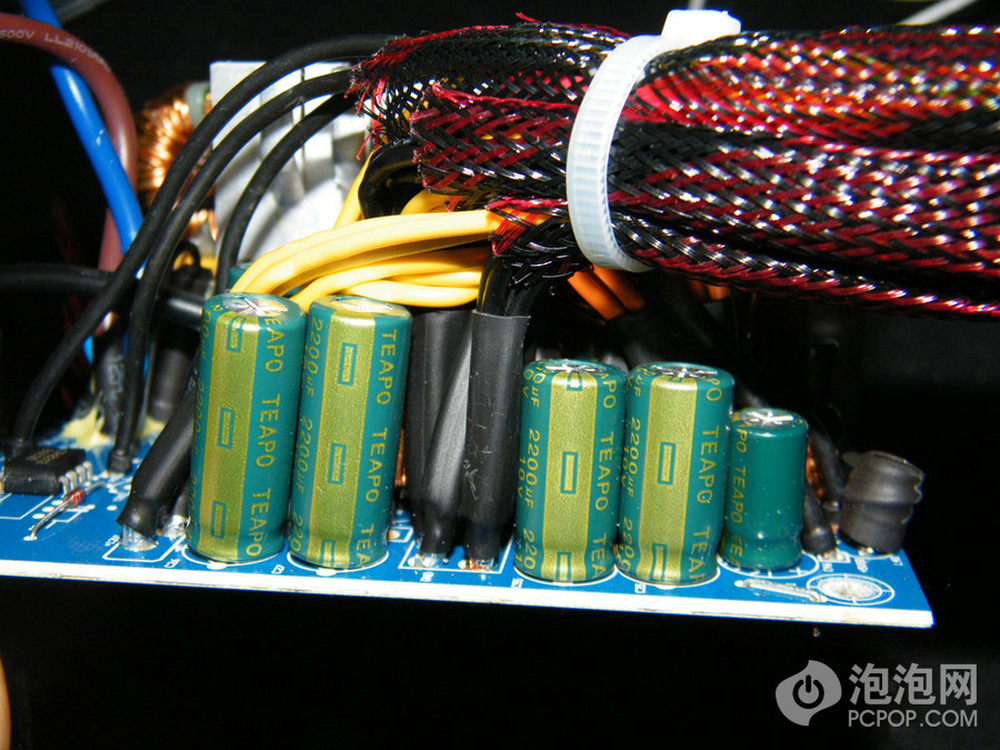

让人欣慰的是输出侧的滤波全部使用Teapo的电容，在这个价位上不多见。而且线材根部箍了金属环也套了热缩管，这是非常规范的做法。
21/22

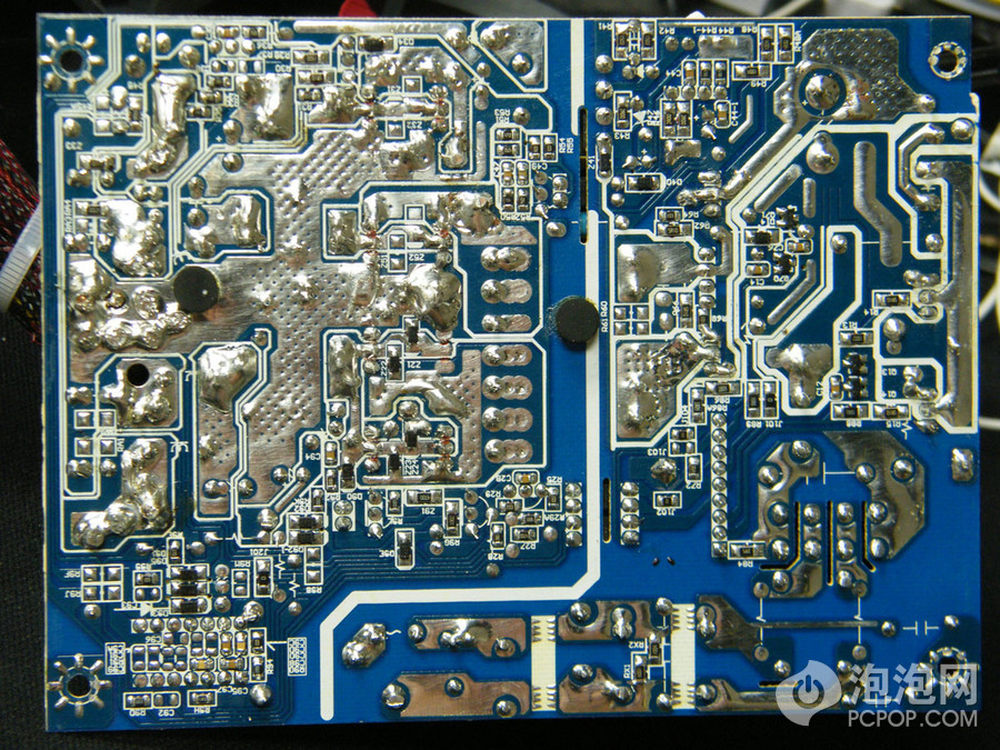

PCB底部的做工很整齐，但在变压器副边输出侧，和输出的地线上有手工补锡的痕迹，SMT贴得很正。整体看过内部用料后相信懂行的玩家已经知道红星R600S的做工和用料如何了。伟训代工的水平在圈内还是认可度比较高的。
22/22

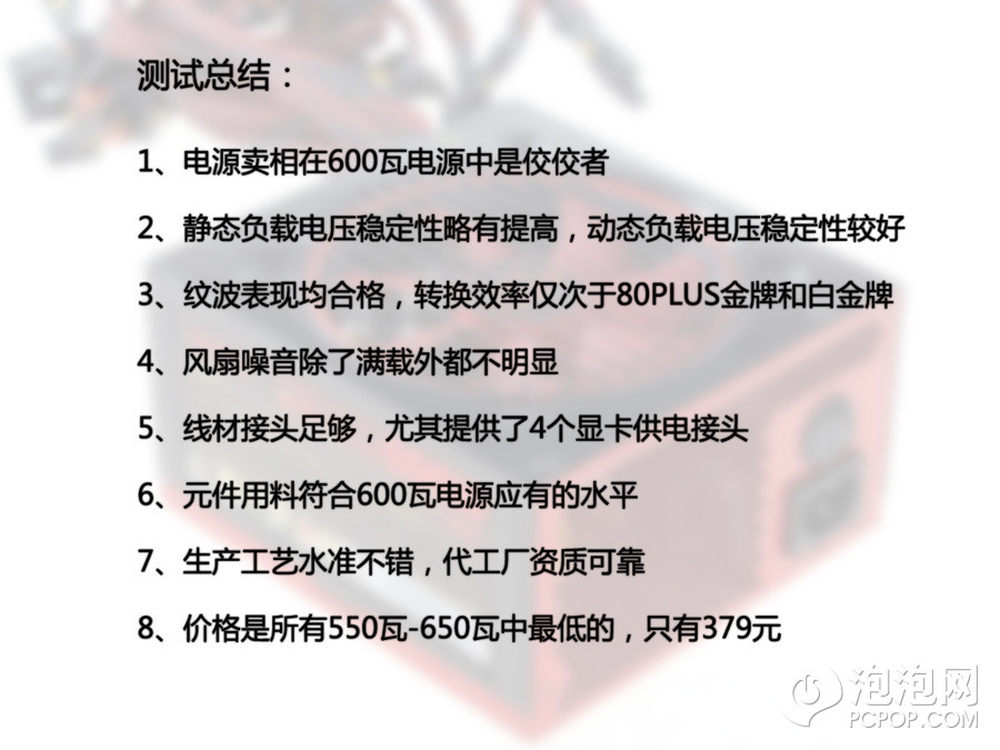

价格到了如此低的程度，又是大厂代工，全台系Teapo的电容，很值得给那些不愿意在电源上花钱的玩家推荐。
