大揭秘 三星GALAXY SIII高清拆解图赏
1/18
三星GALAXY SIII在发布之后凭借着出色的外形以及超强的硬件配置收到了国内外众多用户的关注,日前国外专业拆解网站iFixit对GALAXY SIII进行了细致的拆解工作,让我们了解到了手机的内部构造,如果你对这款手机也非常感兴趣,不妨来看一看。
2/18

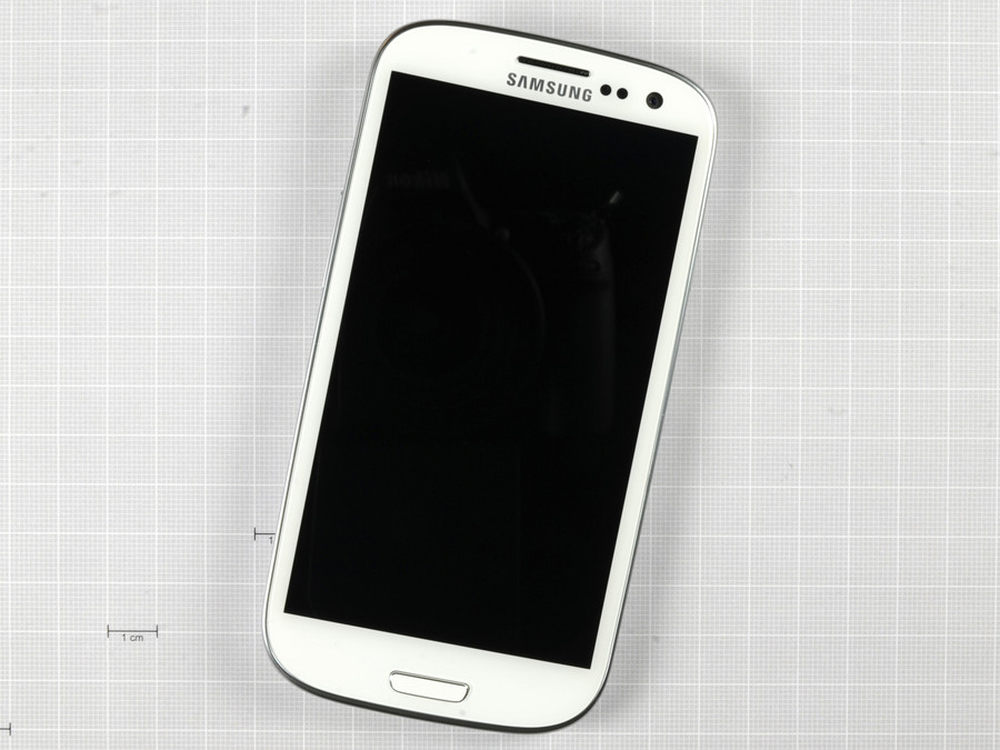

三星GALAXY SIII拥有4.8寸720p触摸屏,显示效果非常细腻。
3/18

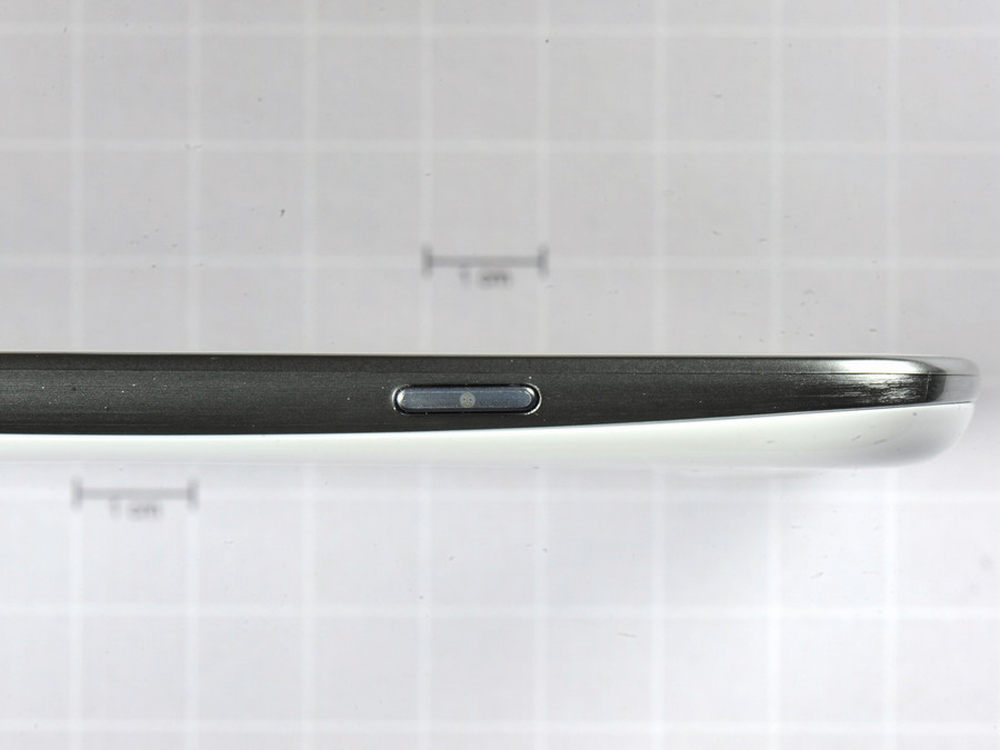

三星GALAXY SIII仅有8.6mm厚,带有弧度的机身手感非常好。
4/18
三星GALAXY SIII拆机要从手机背面开始。
5/18

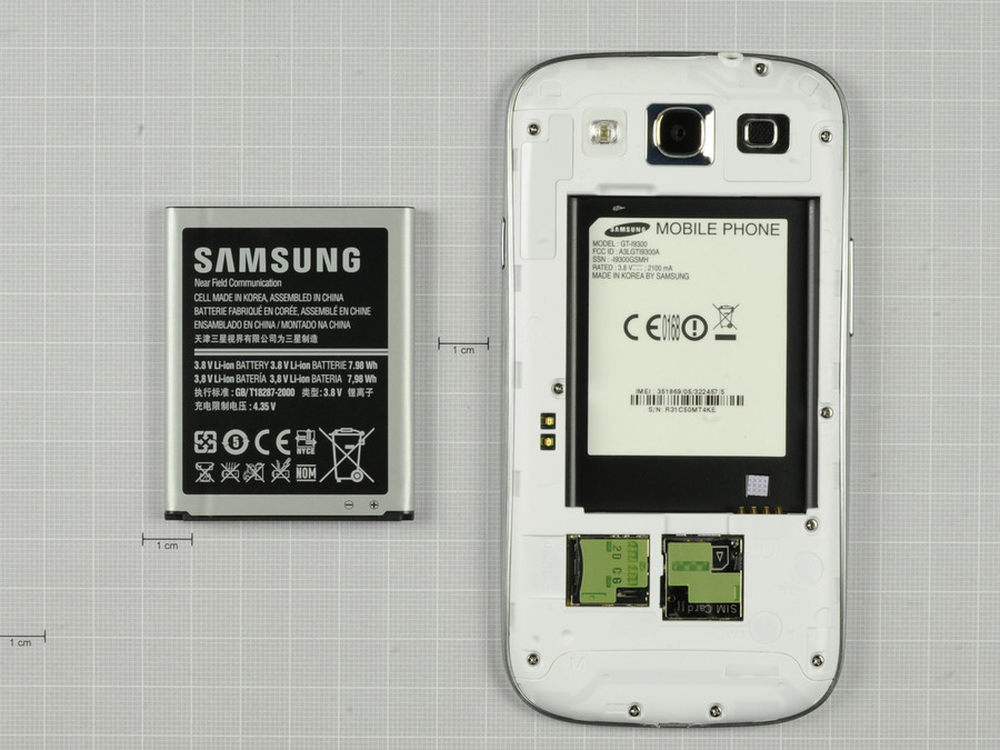

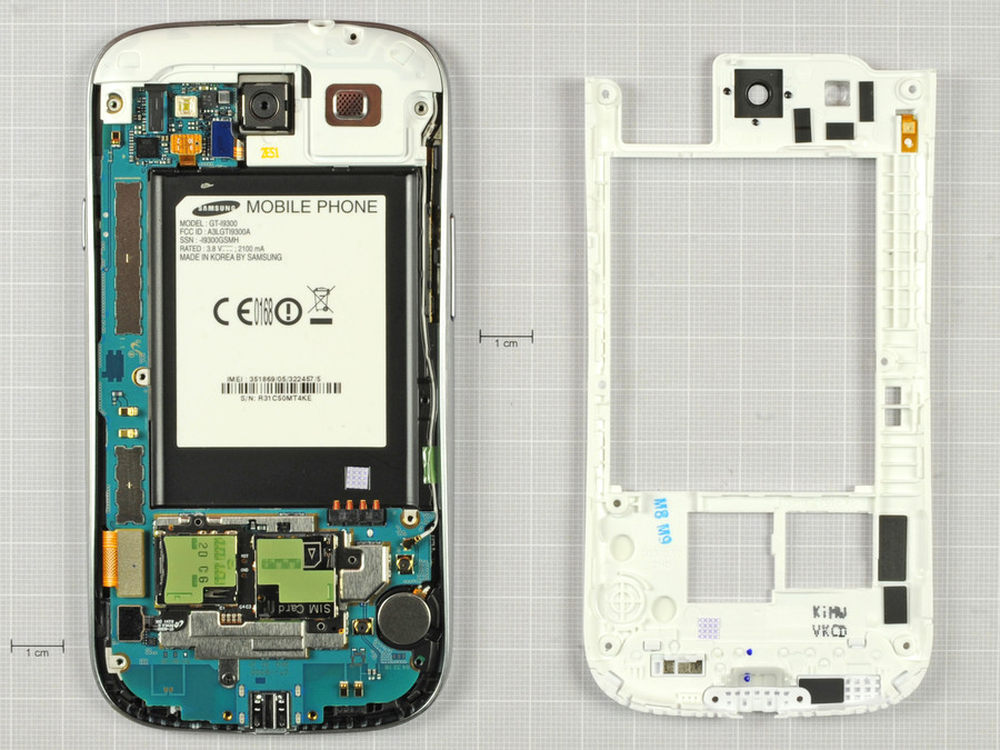

从电池仓开始卸下螺丝,将所有螺丝取下就可以讲电池仓的外壳拿掉,露出里面的主板。
6/18
从电池仓开始卸下螺丝,将所有螺丝取下就可以讲电池仓的外壳拿掉,露出里面的主板。
7/18

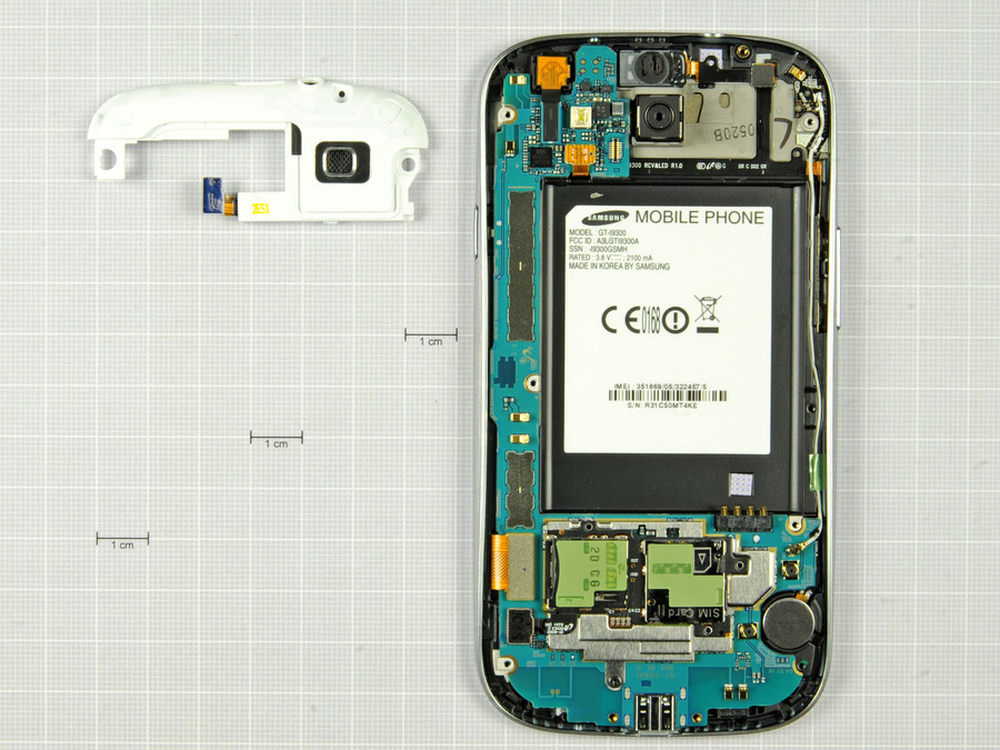

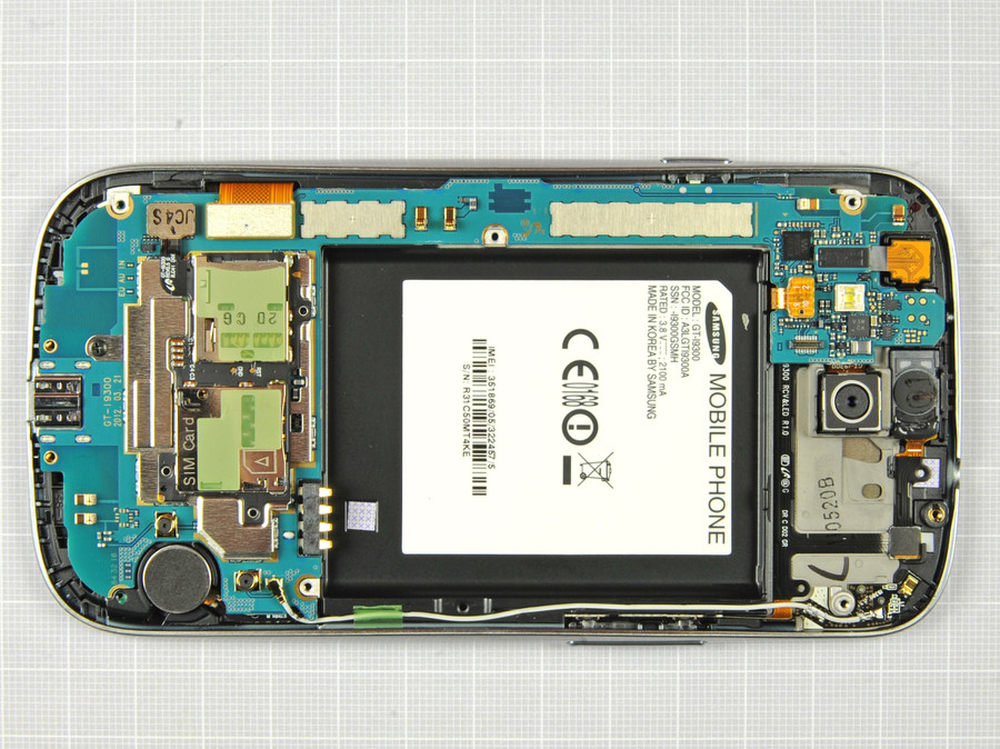

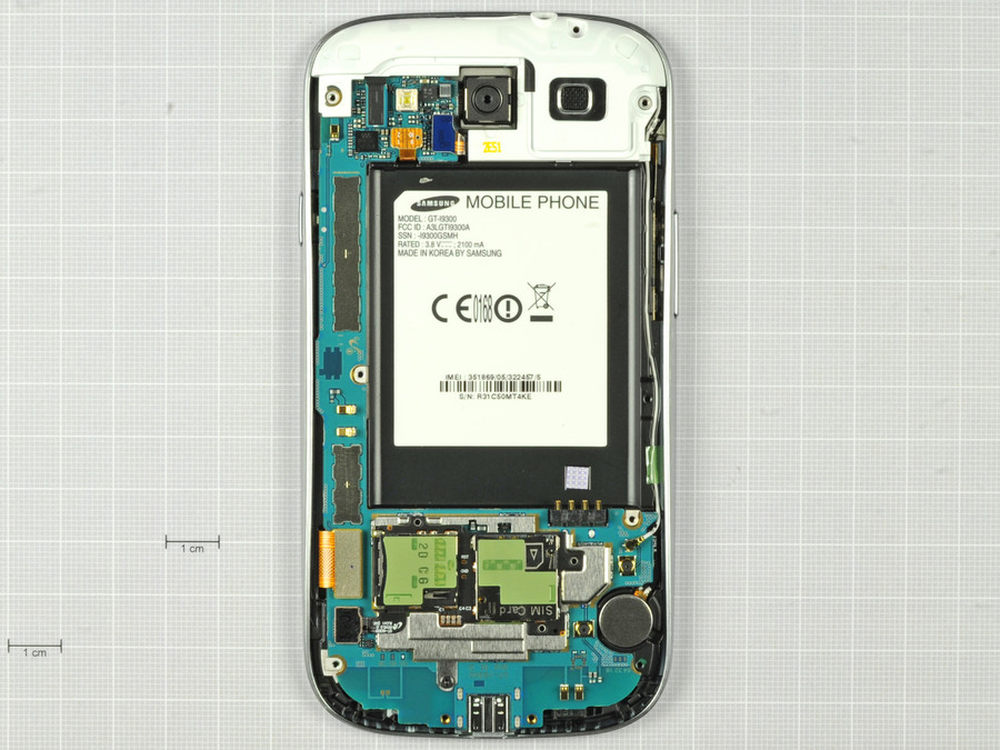

去掉背部上方的后壳之后就可以看到手机的整个主板。
8/18
去掉背部上方的后壳之后就可以看到手机的整个主板。
9/18

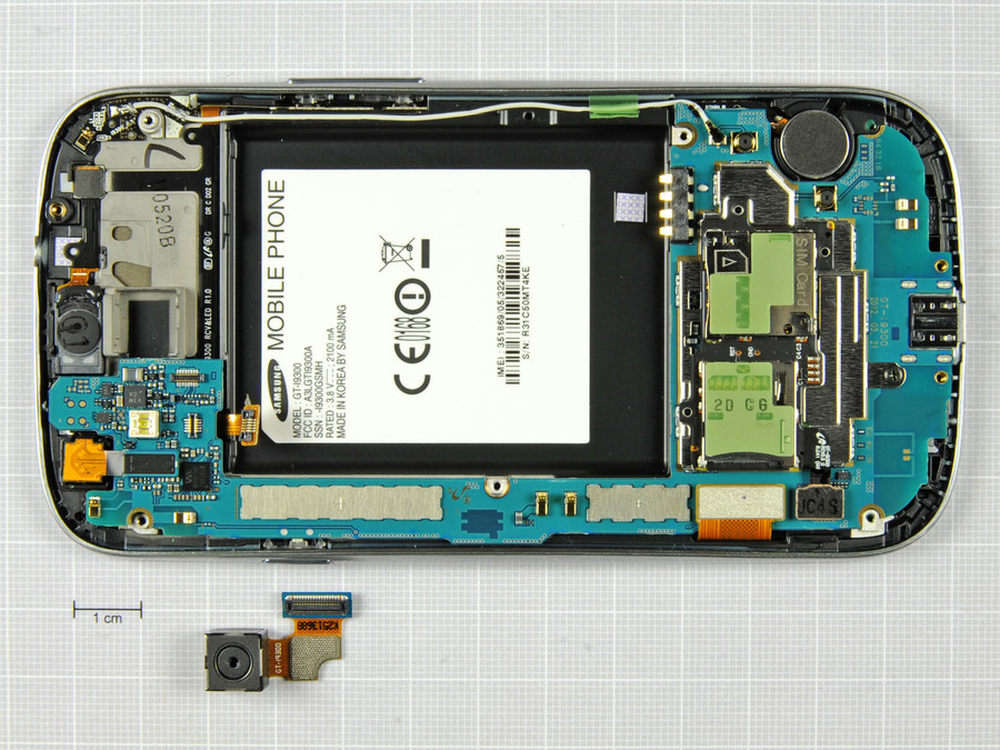

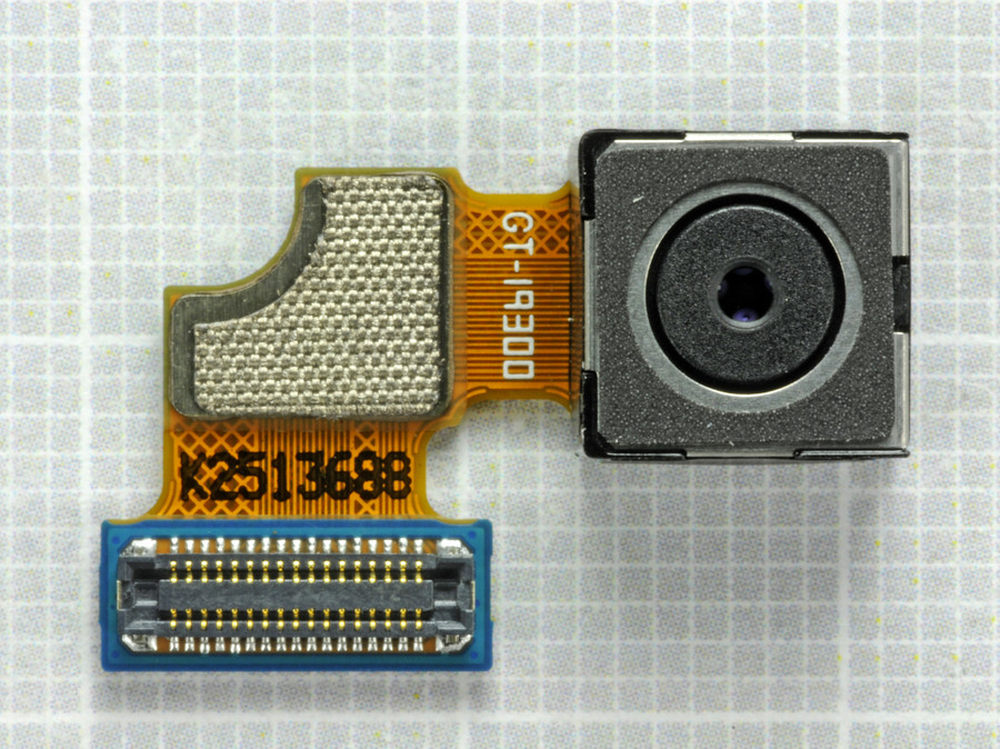

GALAXY SIII拥有800万像素摄像头,它和iPhone 4S一样都是索尼提供的BSI图像传感器。
10/18

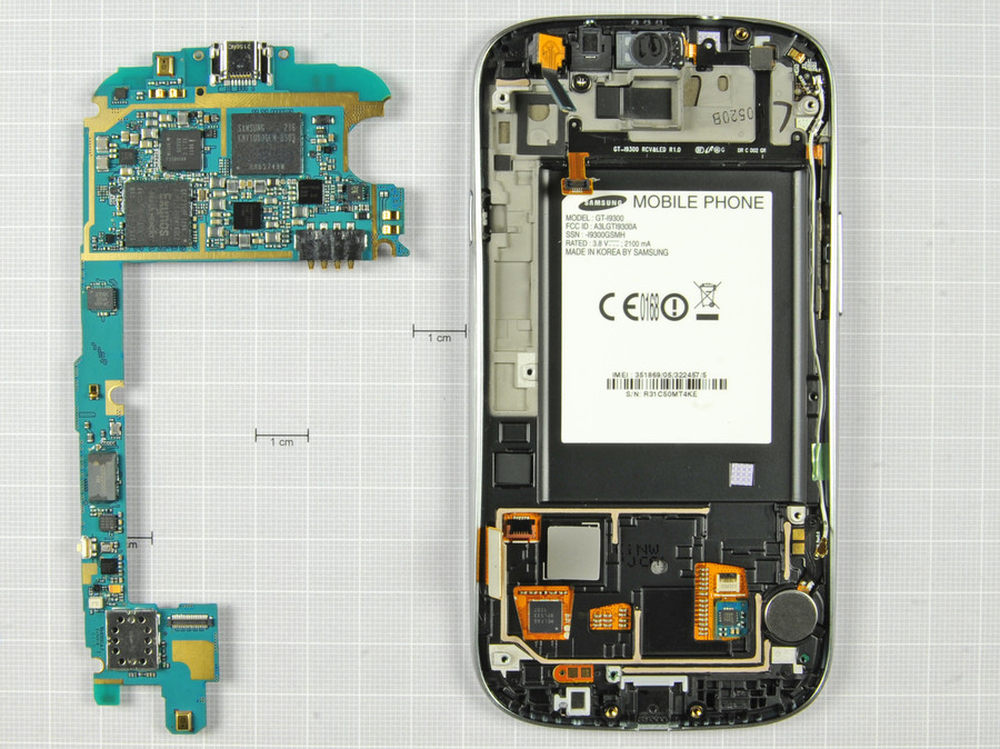

三星GALAXY SIII背面的主板可以整个取下来
11/18

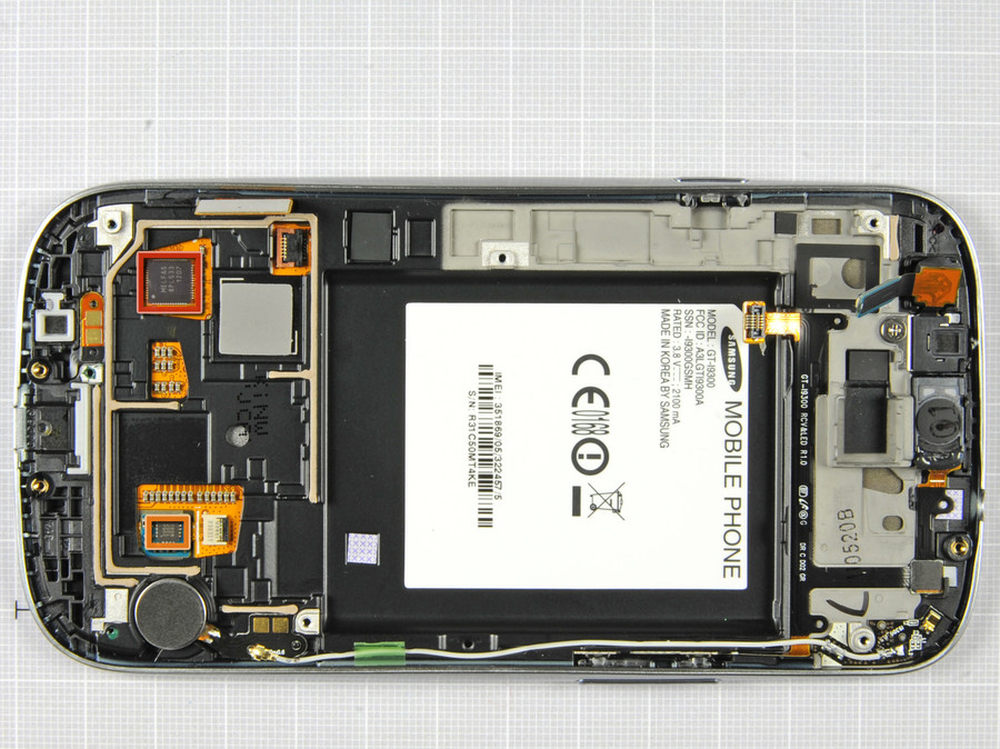

图片中圈住的芯片应该是触摸传感器
12/18

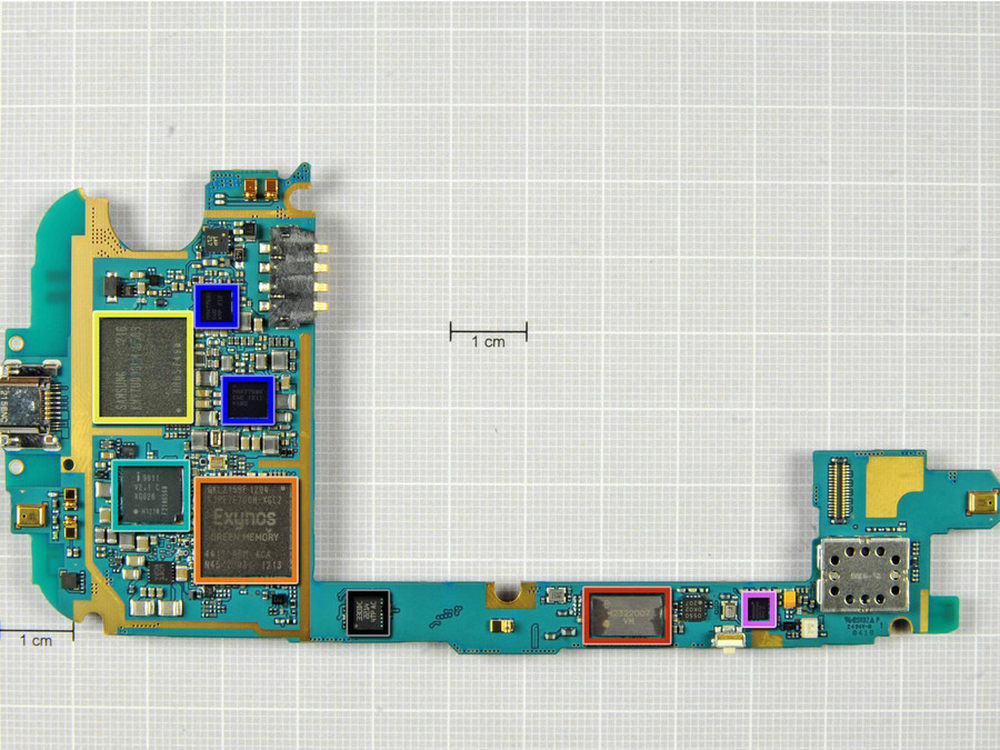

棕色:1.4GHz的Exynos 4四核处理器和1GB的LP DDR2 Green Memory(K3PE7E700M-XGC2) 绿色:Intel无线PMB9811X Gold Baseband基带处理器,与Galaxy S II相同 黄色:三星KMVTU000LM eMMC(16GB) MDDR(64MB)NAND闪存 蓝色:MAX77693和MAX77686 紫色:博通BCM47511独立GPS接收器,集成了GPS和GLONASS功能。 黑色:33ODC 2214 4TP AC
13/18

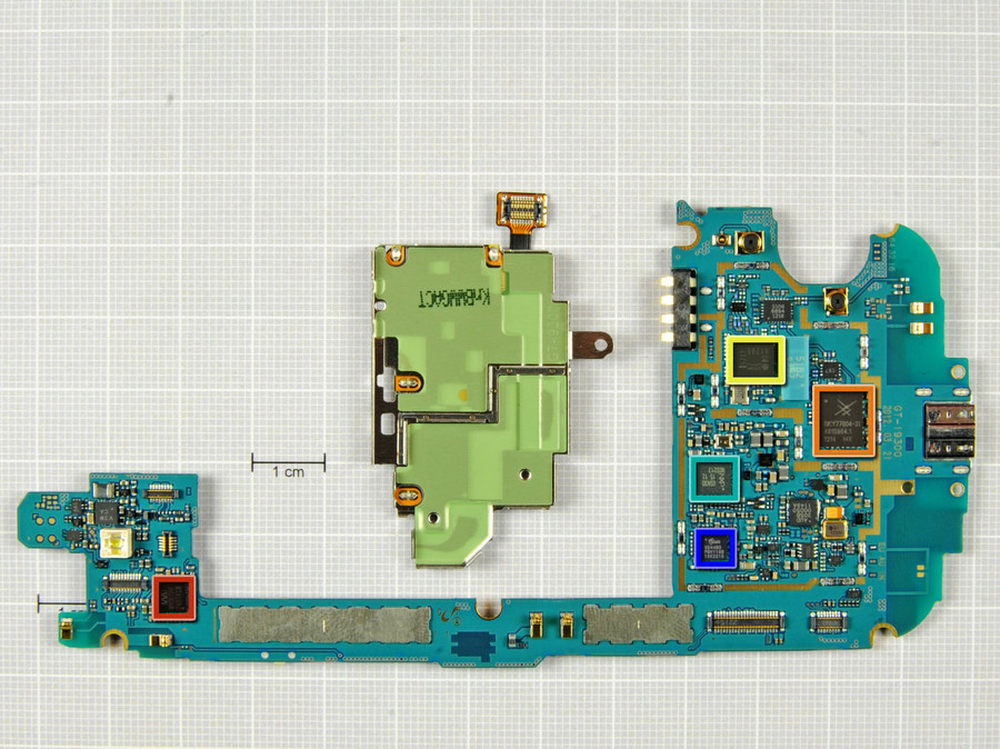

红色:欧胜微WM1811音频中枢芯片,其最大特点就是提供最低功耗和最大音量 绿色:Skyworks SKY77604多模/多频带功率放大器模块 蓝色:Silicon Image 9244低功率MHL发射器 黄色:Infineon(英飞凌)PMB5712射频收发器
14/18

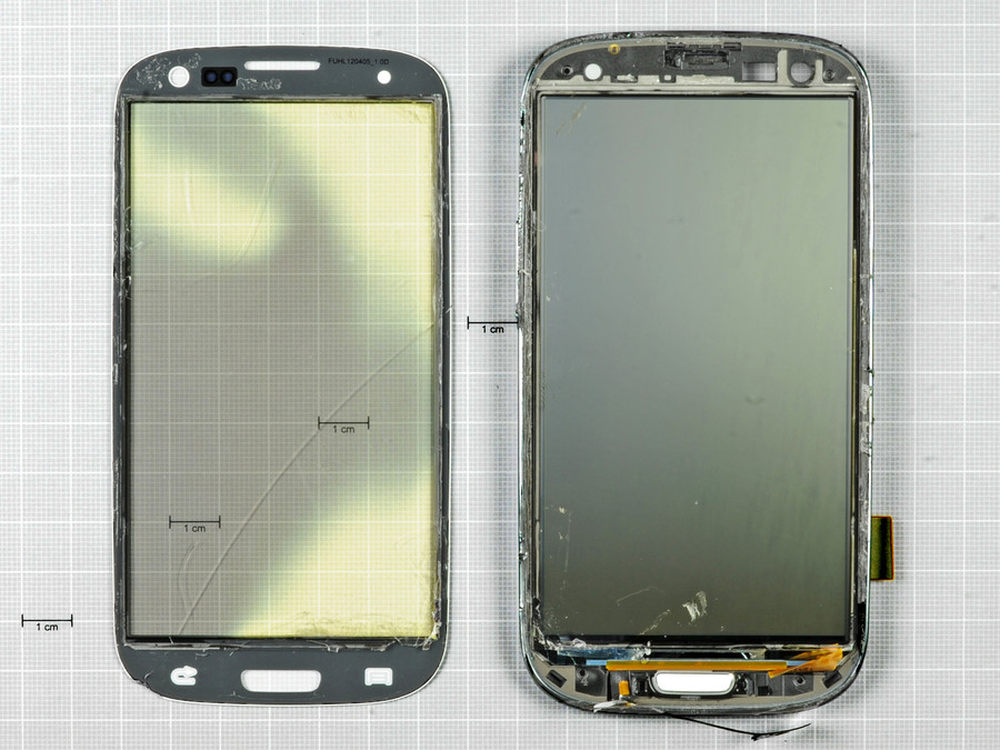

三星GALAXY SIII的玻璃面板跟屏幕是整合在一起的是,所以屏幕维修的费用将会比较高昂。图片中将玻璃面板与屏幕分离造成玻璃面板出现裂纹。
15/18

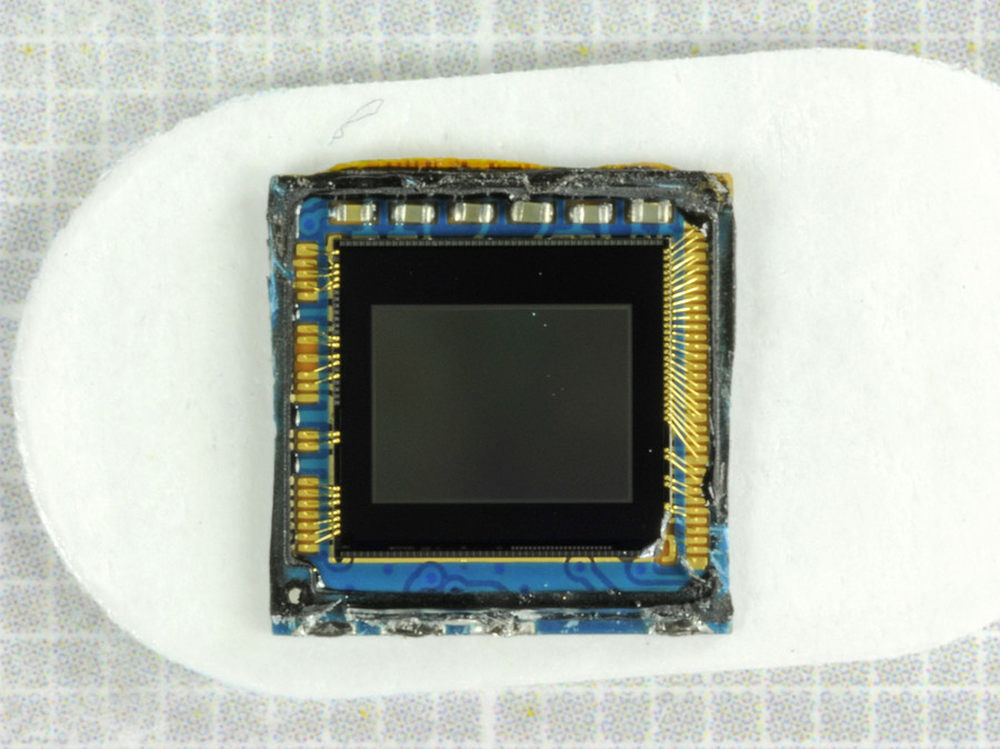

GALAXY SIII拥有800万像素摄像头,它和iPhone 4S一样都是索尼提供的BSI图像传感器。
16/18
GALAXY SIII拥有800万像素摄像头,它和iPhone 4S一样都是索尼提供的BSI图像传感器。
17/18
GALAXY SIII拥有800万像素摄像头,它和iPhone 4S一样都是索尼提供的BSI图像传感器。
18/18

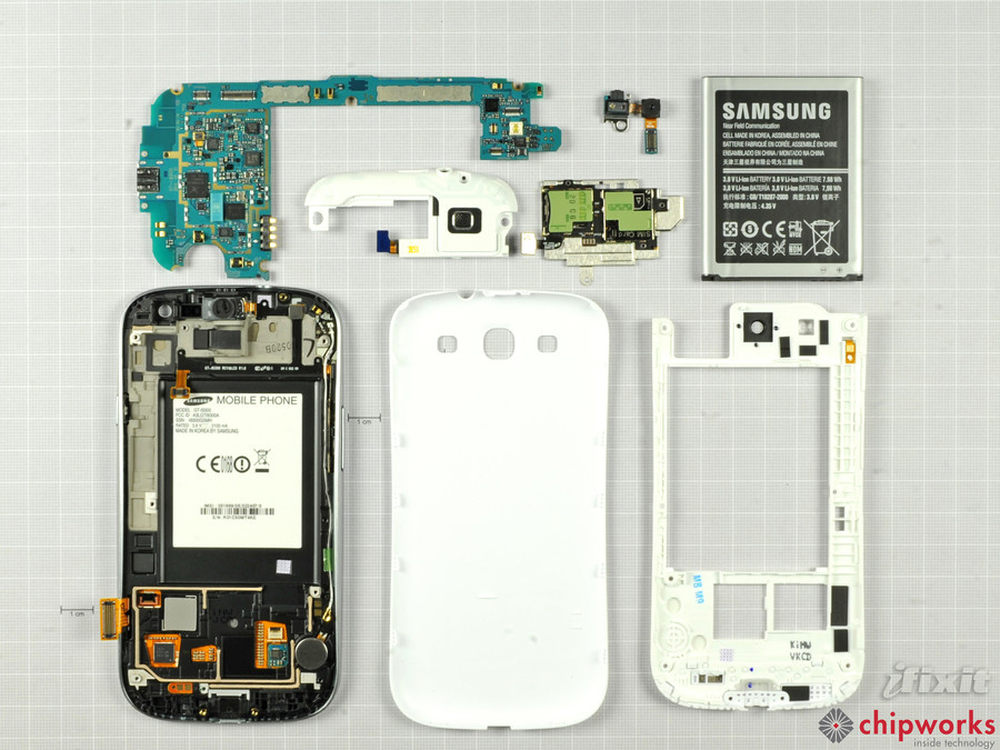

上图就是三星GALAXY SIII的所有拆解零件,拆解需要专业技术以及工具,不建议用户自行拆解手机,以免出现手机以外受损的情况出现。
