巅峰性能的缔造者 索泰690极速版图赏
1/10

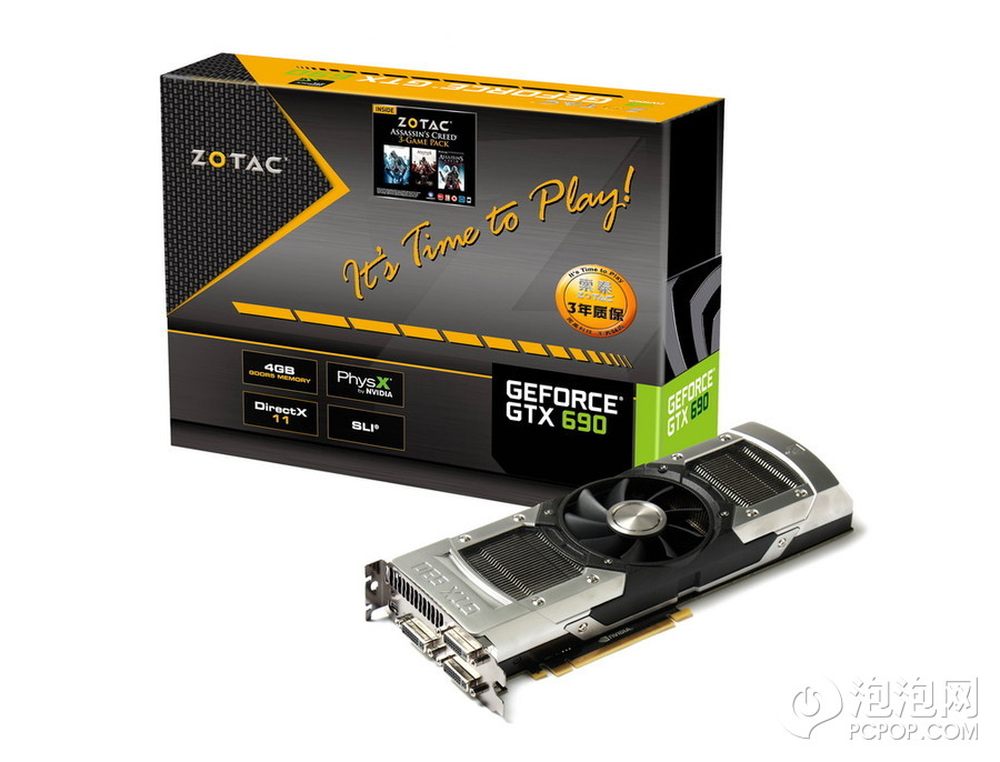

泡泡网显卡频道6月11日 随着新一代基于Kepler架构的GTX600系列核心的功耗/性能比得到大幅度的提高后，NVIDIA推出了新一代双核显卡——GeForce GTX690，是NVIDIA第五代双核显卡。而作为NVIDIA全球核心AIC合作伙伴，索泰也同步推出了GTX690 极速版显卡。
2/10
索泰GTX690极速版采用了两颗最新步进编号为GK104-355-A2 28nm工艺的核心。这款核心的规格和目前市场上的GTX680规格完全相同，拥有3072个CUDA核心，支持512bit显存带宽。核心base频率为915MHz，Boost频率达到1019MHz，是首款频率过1G的双核显卡，号称全球最快显卡。今天就为大家带来这款巅峰性能缔造者——索泰690-4GD5极速版的精品图片
3/10

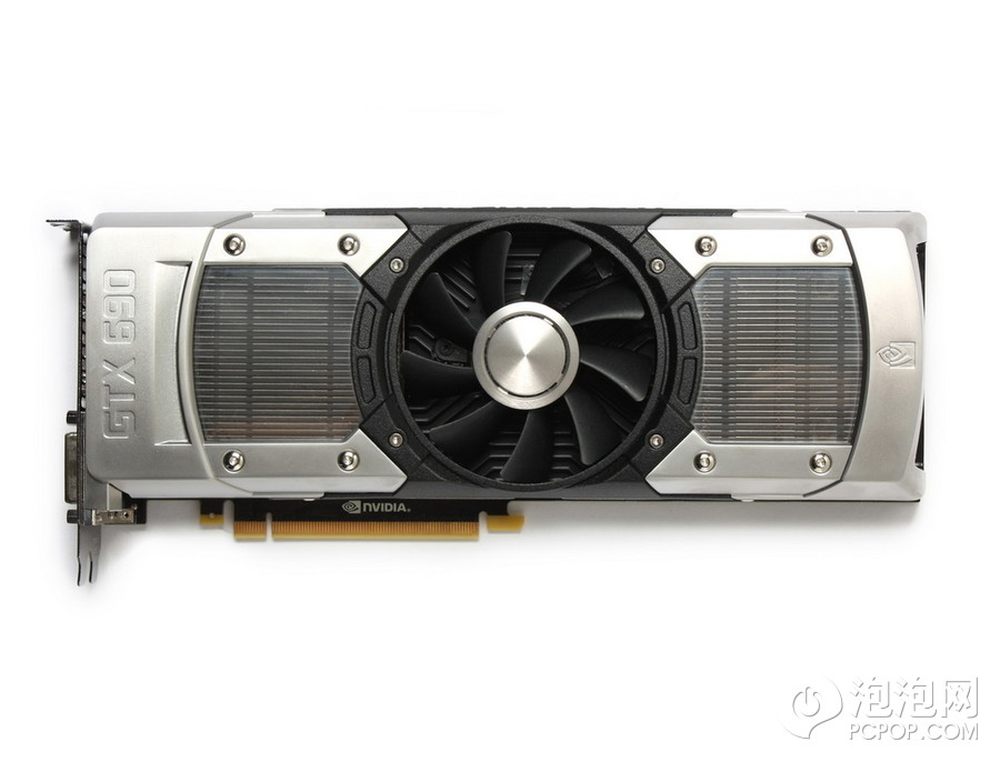

本次GTX690极速版在外观上做了足够功夫，一改过去常用的尾端涡轮风扇设计。全新的中置风扇设计可以为两颗GTX 680核心实现同时散热，最大化的利用中置风扇带来的高效能散热，优雅的外观设计只需占用双槽空间，为组建Quad SLI奠定了基础。
4/10
GTX690极速版采用了两颗最新步进编号为GK104-355-A2 28nm工艺的核心。这款核心的规格和目前市场上的GTX680规格完全相同，拥有3072个CUDA核心，支持512bit显存带宽。核心base频率为915MHz，Boost频率达到1019MHz，是首款频率过1G的双核显卡。另外，该卡采用16颗GDDR5显存组成了4GB的显存容量，频率保持在1502MHz，等效于6GHz。
5/10

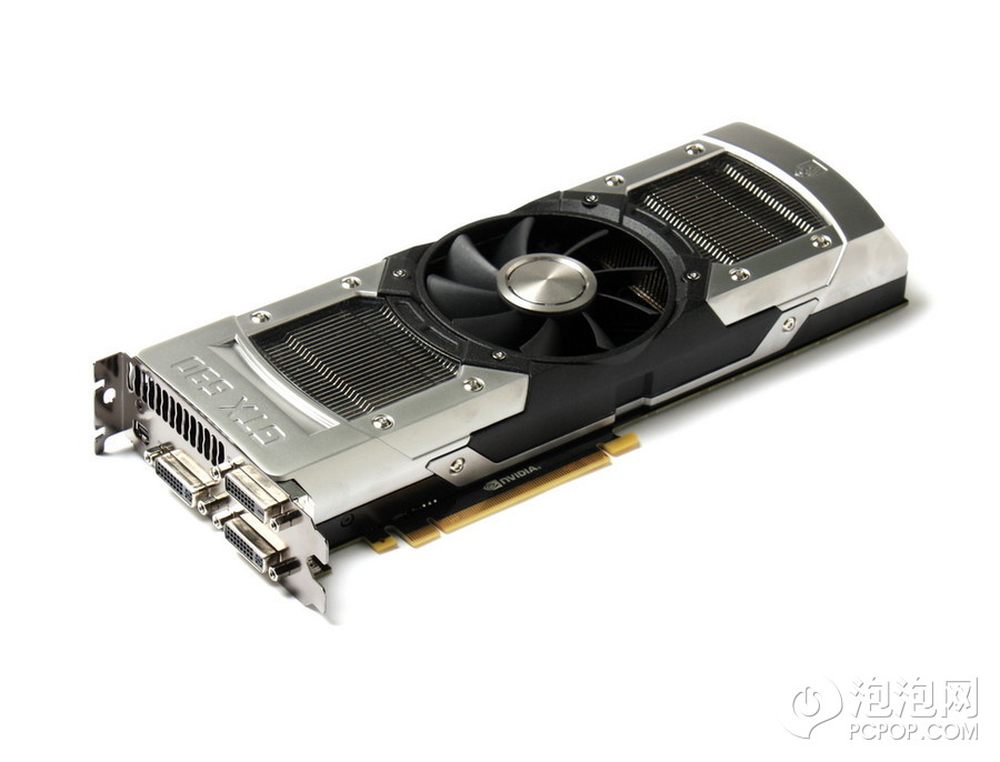

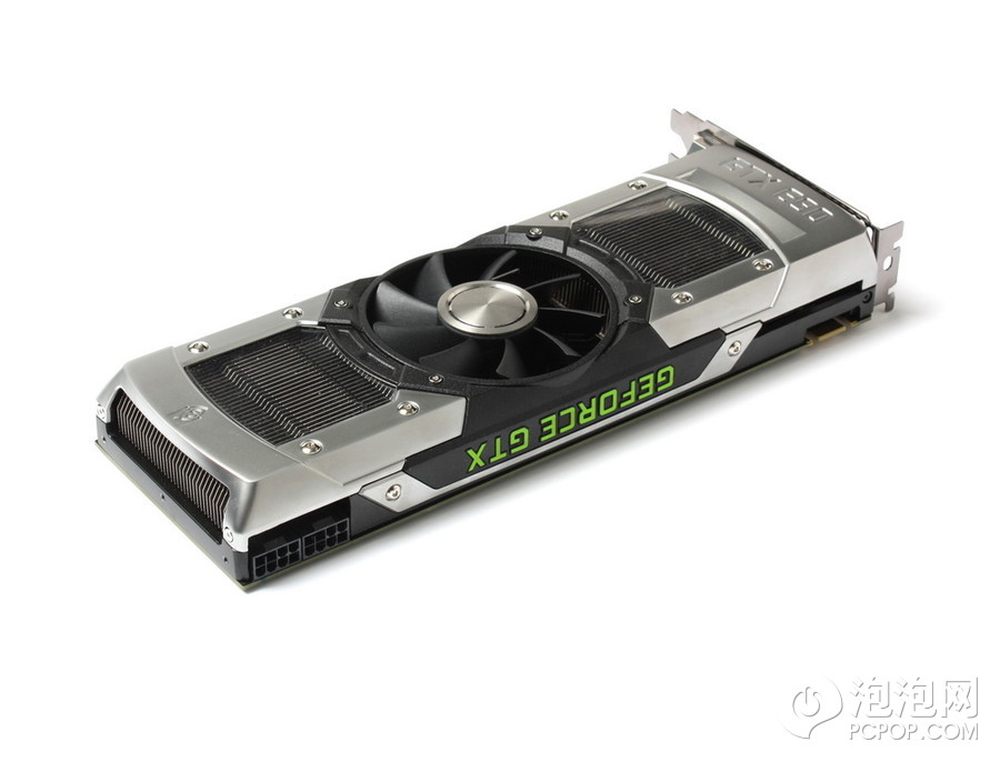

材质方面，GTX690极速版使用了全新的使用了金属方案，摈弃以往的塑料外盖。配色改用时尚的银灰色调，同时这种材质带来的优势是更轻便和坚固。两侧的散热鳍片加装了两处透明天窗式设计，搭配全新的色调，更显尊贵。
6/10

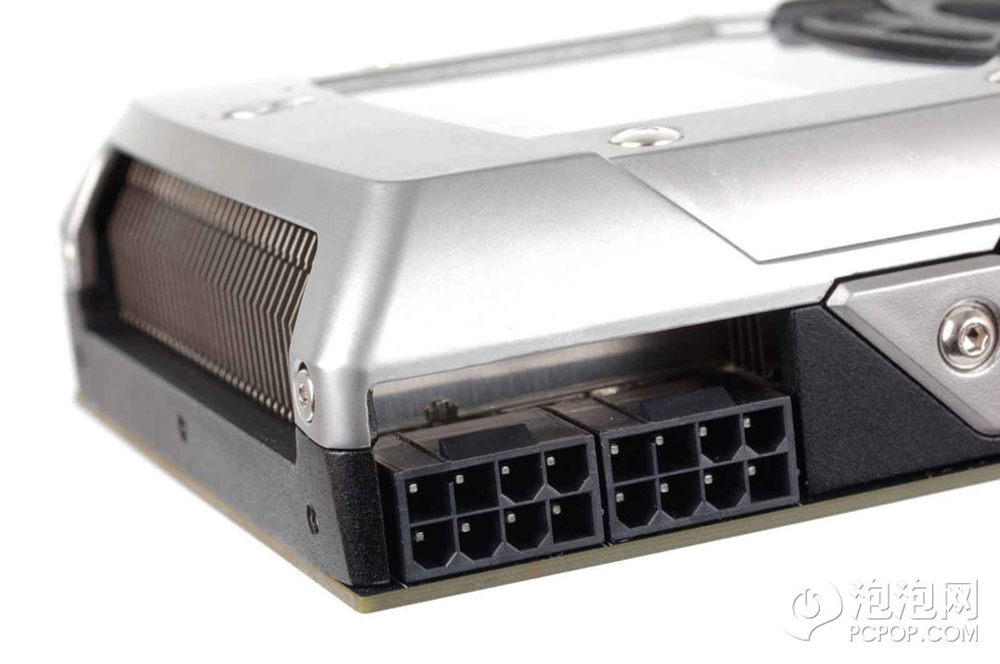

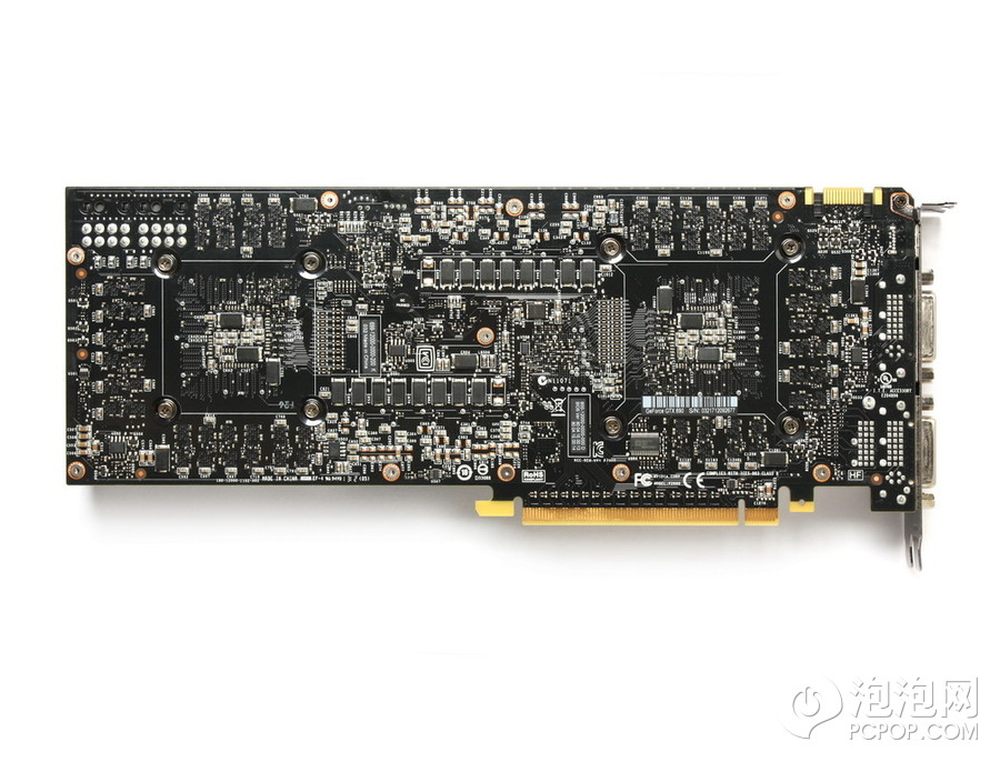

得益于28nm工艺以及GK104架构的改进，GTX 690继承了Kepler家族优秀的低功耗基因，TDP功耗只有300W。供电方案采用10相供电设计，PWM为安森美的NCP4206，每颗核心为5相，分为4相核心和1相显存。
7/10

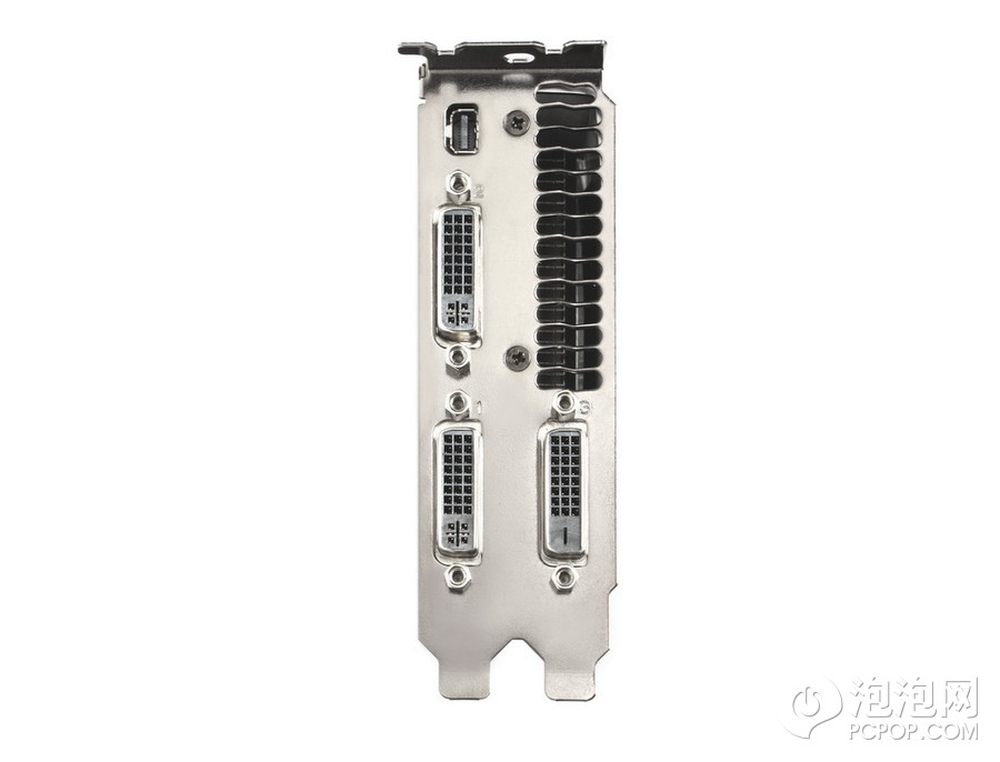

输出部分，提供3*DVI Mini Display Port，支持Kepler架构的最新的“1470”单卡4屏幕7画面无限制输出技术，显示更震撼!4屏显示可以任意连接4个显示设备，无论是4个DVI或者是4个HDMI，或者4个Display Port，或者你喜欢四屏当中一个连接模拟CRT显示器，都可以满足你的要求。
8/10
索泰GTX690极速版采用了PEX8747的PCIE桥接芯片，支持PCI-E 3.0标准，拥有48条PCI-E通道，它负责构建显卡内部的SLI功能，使两颗核心都能以全速PCI-E X16运行，避免出现性能瓶颈。
9/10

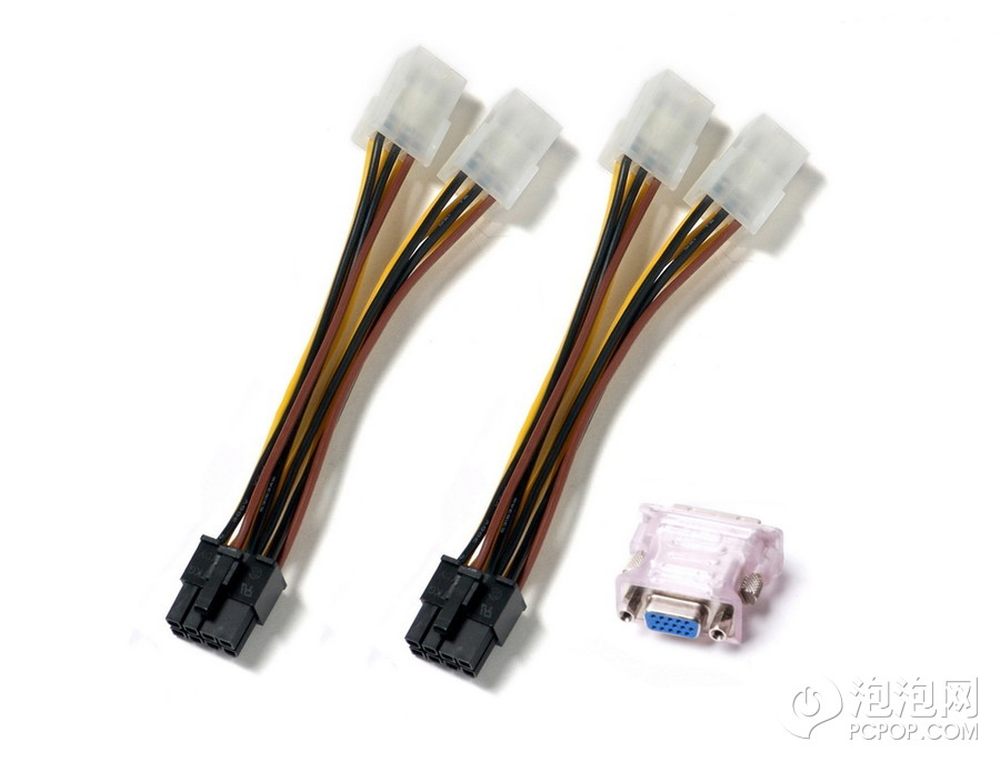

显卡转接线
10/10
显卡光盘说明
