薄有何用！MacBook Pro Retina屏拆解
1/37

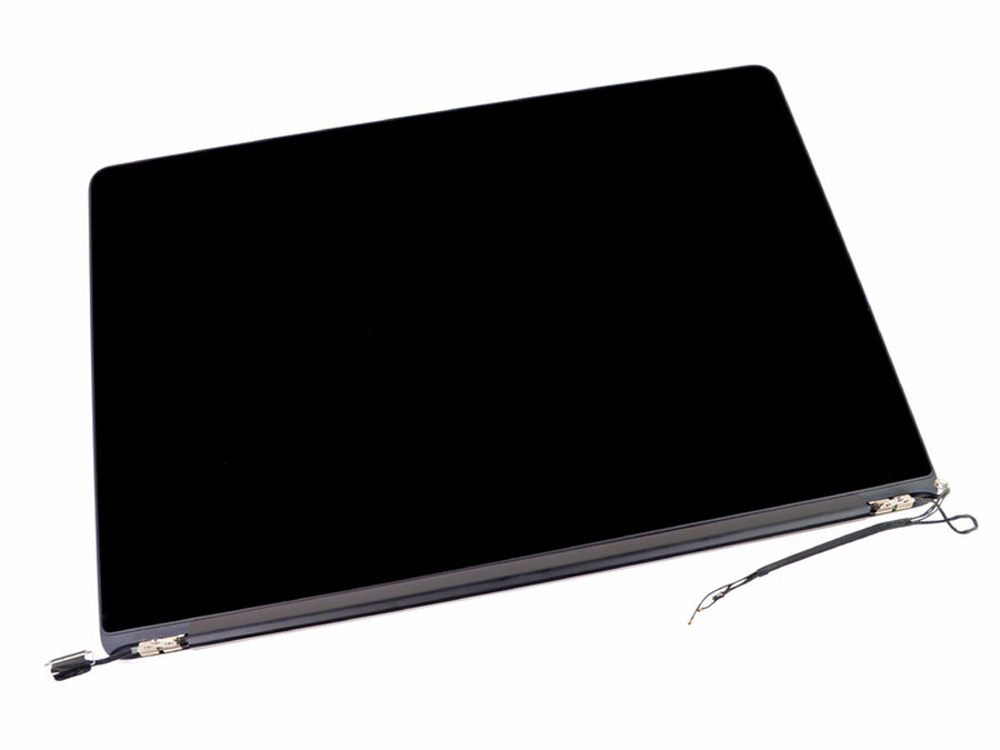

就在大家都在面对Retina屏幕的MBP流口水的时候，专业拆解公司iFixit再次给我们带来了这一突破性有着2880*1800分辨率屏幕的拆解图，在我们争先想了解价值2万元级别尤物的屏幕究竟有何种“内涵”的同时，也在想如此精密的设备拆解后是否可以完好无损的继续使用，以及下一代的MBP将会带来何种奇迹。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
2/37
想必在如今信息爆炸的年代，苹果将旗下MacBook Pro系列笔记本升级到Retina屏的消息早已不胫而走，众所周知。2880*1800这神一样的分辨率成为时下年轻人最常挂在嘴边的参数值。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
3/37
乍一看它与一般的MBP屏幕没有多大的区别，但是相对要更薄，而且在底部没有logo。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
4/37

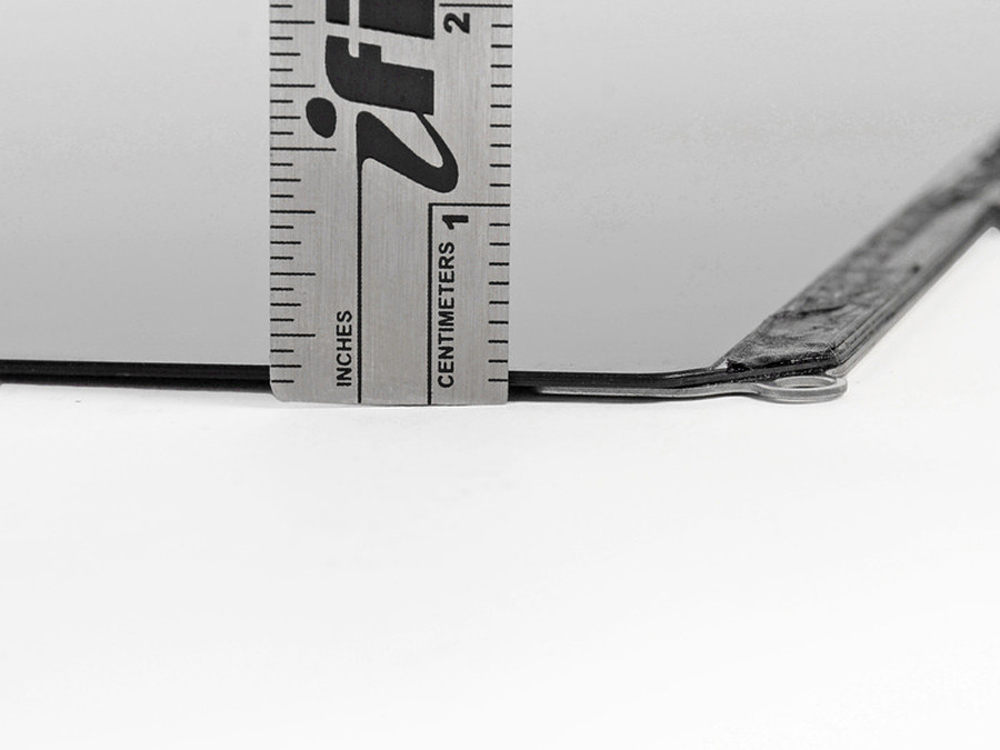

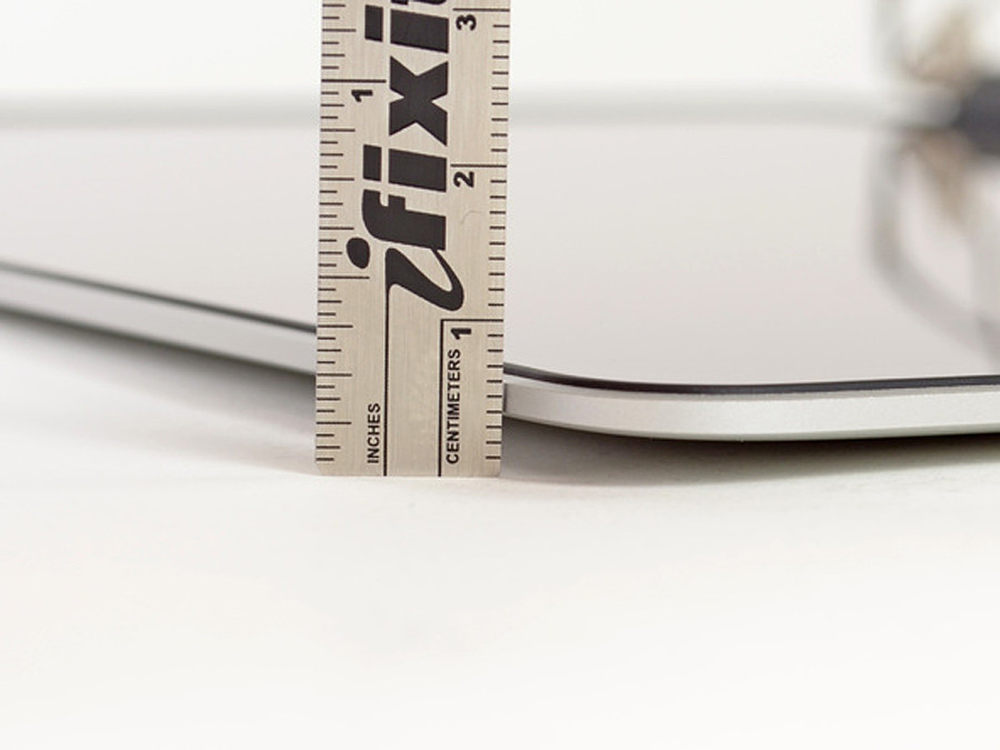

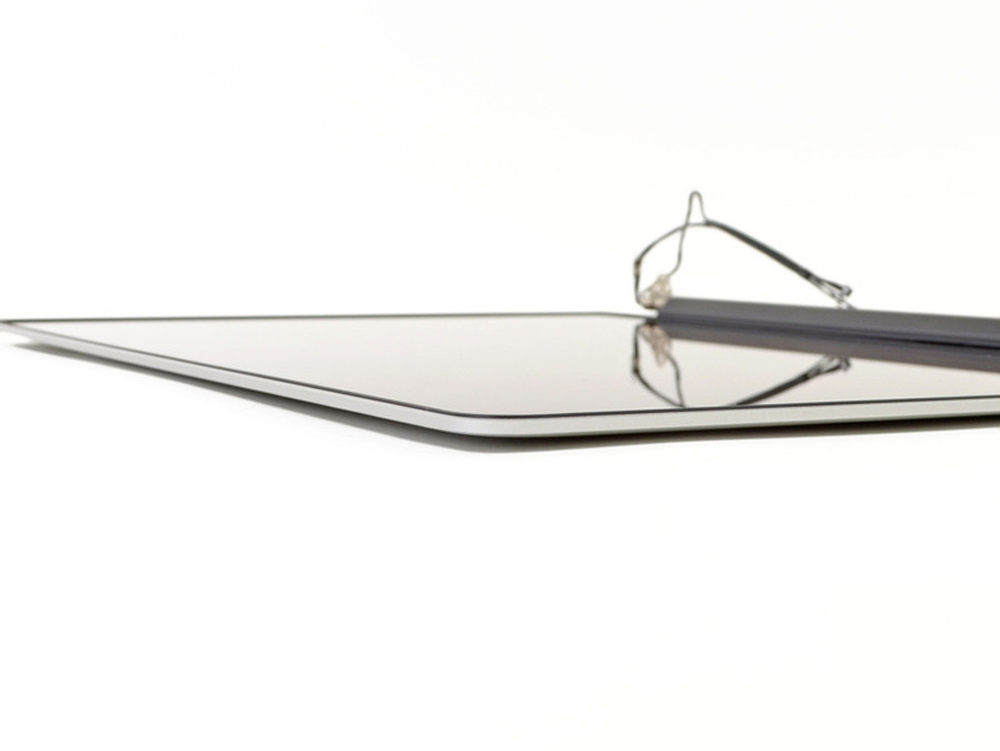

这块Retina显示屏的厚度为7毫米，边缘部分仅有3毫米。虽然除了厚度我们不能用肉眼看出与上一代MBP有何本质区别，但是这块不足1厘米厚的显示屏内，其像素点则是上一代的5倍。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
5/37

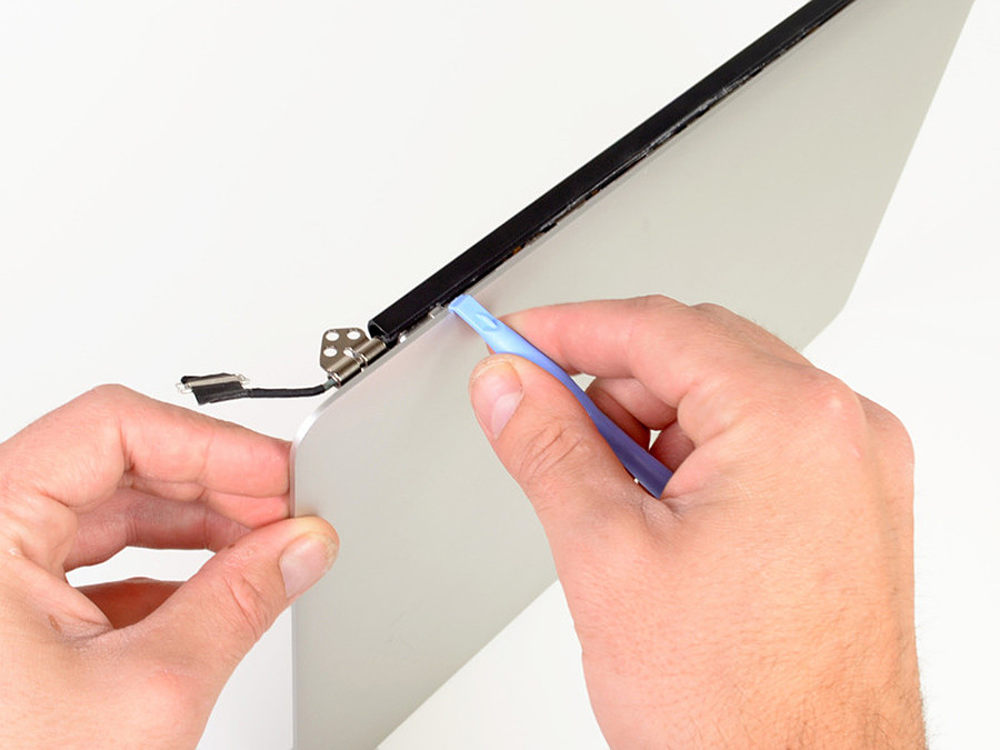

和大部分苹果产品相同，需要使用塑料开启工具将这款屏幕的外壳撬下来。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
6/37

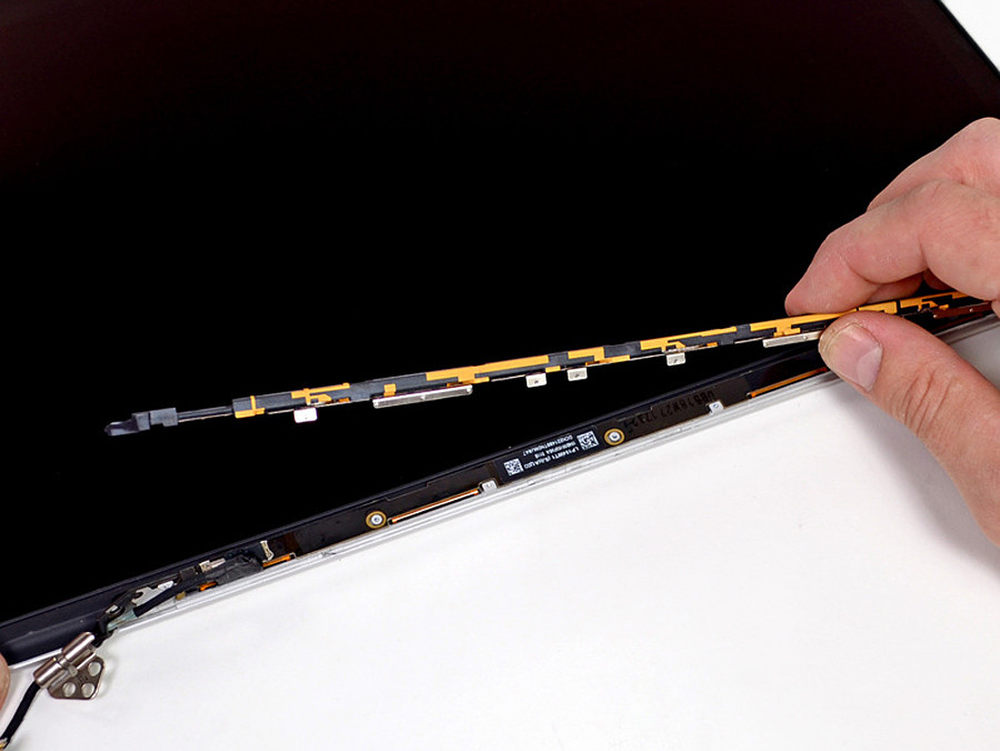

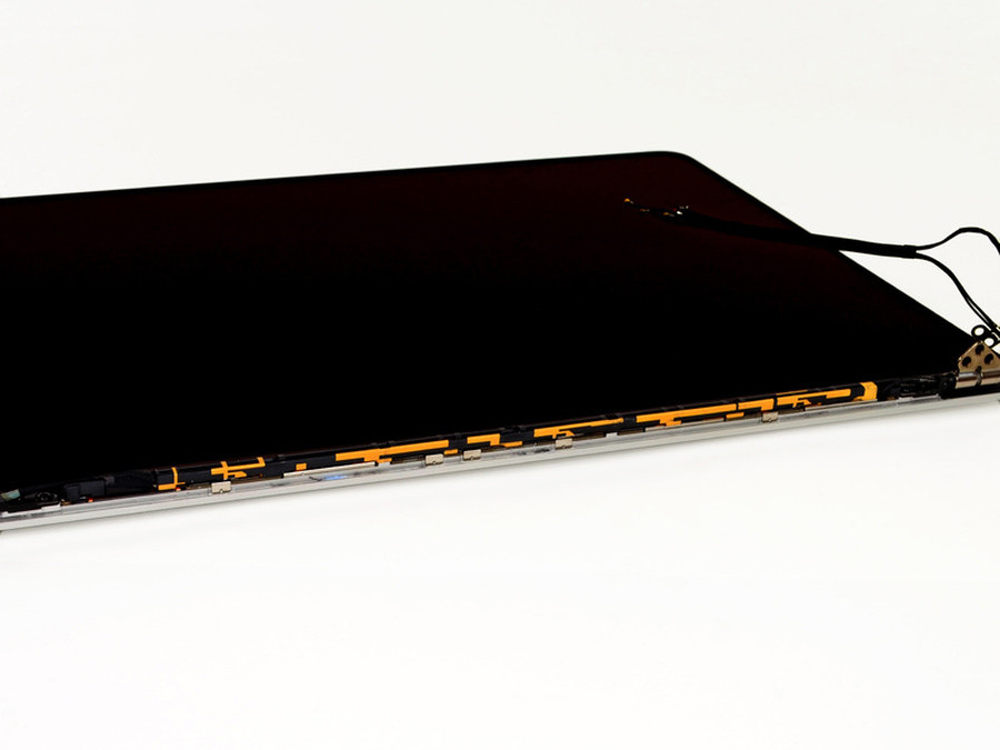

外壳打开之后的就如你所看到的，各种排线、连线呈现你面前；其中的天线设计与上一代相比更为复杂。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
7/37

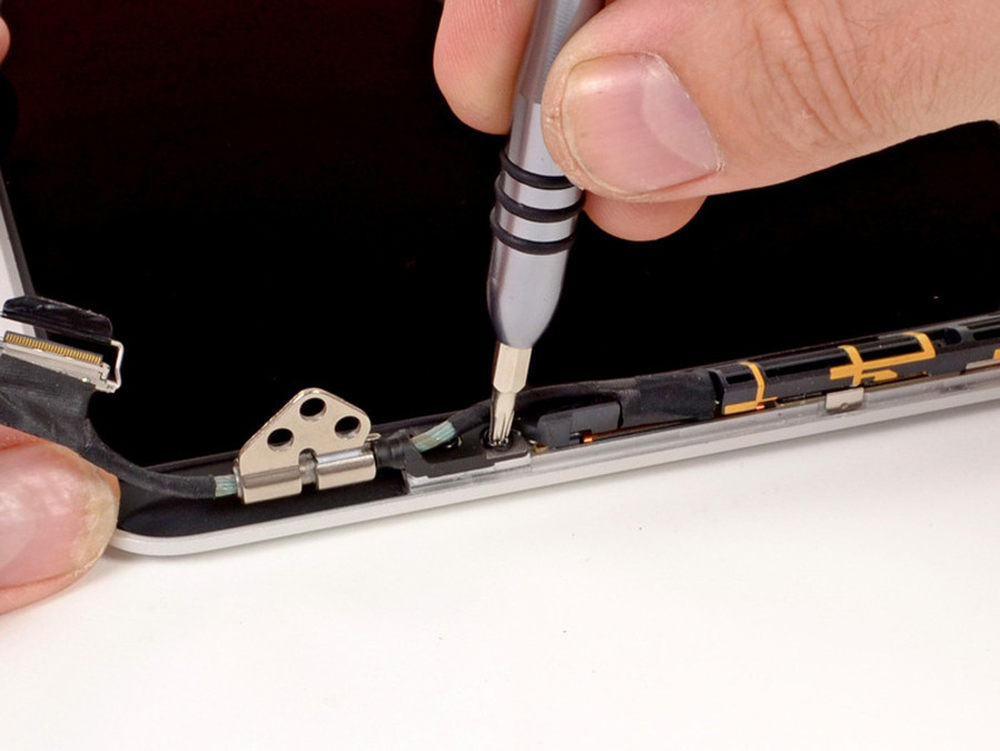

将左侧铰链位置的螺丝拧下，将里面的线缆一点点拉出来。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
8/37
可见只要大胆心细，将显示屏数据线分离也是相当容易的。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
9/37
继续拆解........
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
10/37

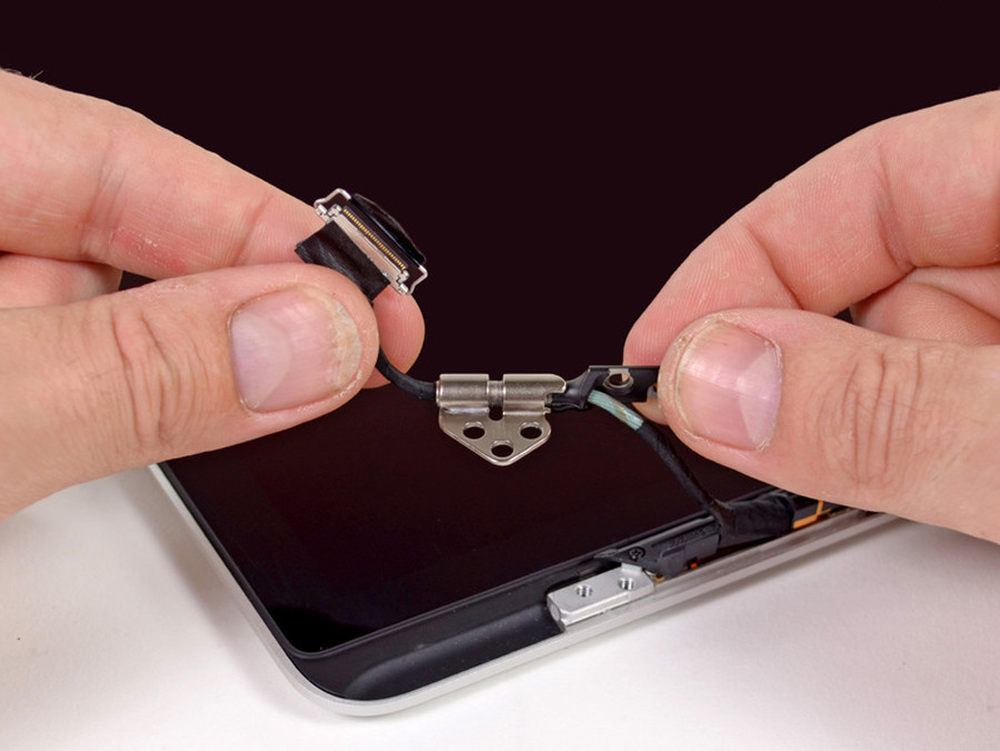

屏幕右边的铰链中有天线和FaceTime缆线。如果你想更换这些缆线的话，铰链也必须同时更换。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
11/37

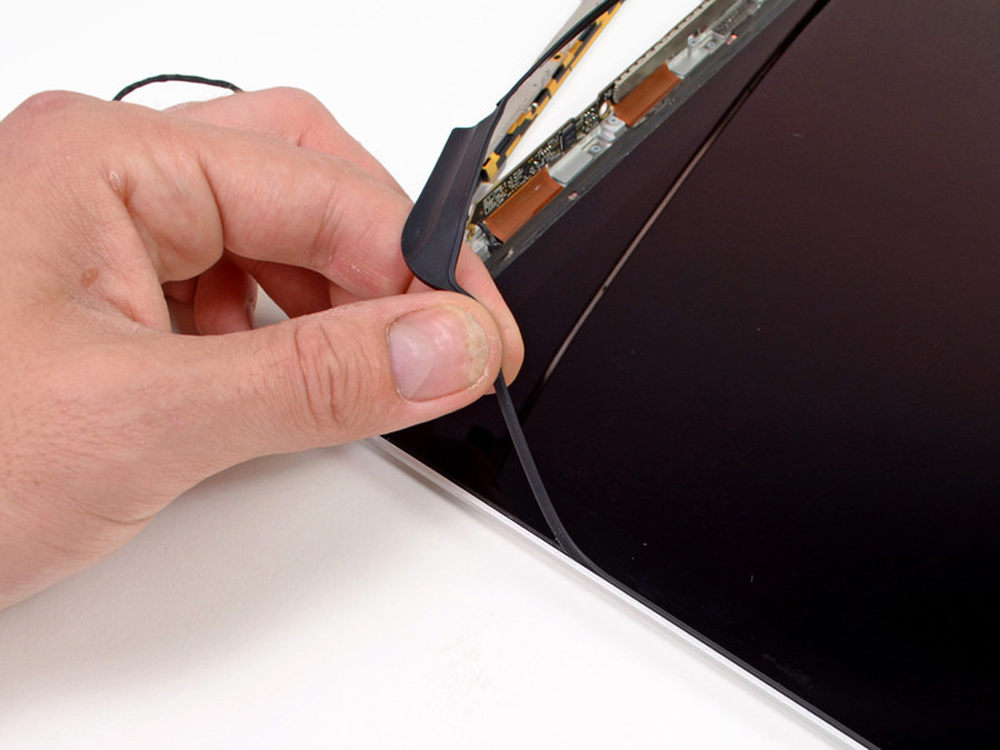

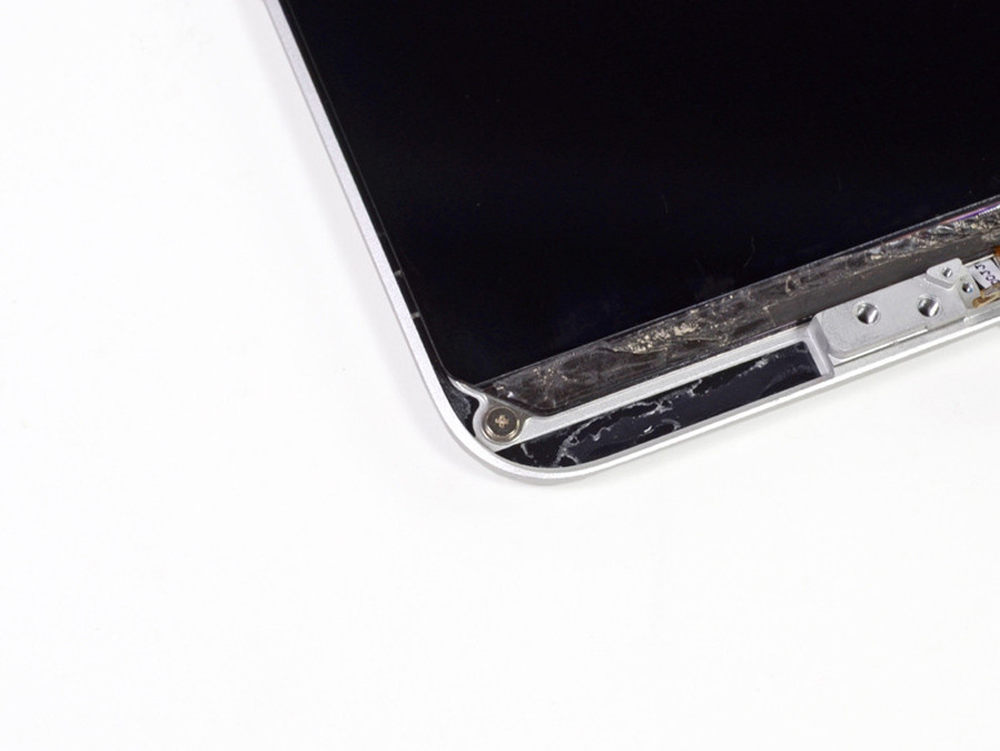

接下来是将显示屏周围的橡胶垫圈拆下来。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
12/37
这里想提到的是，屏幕周围使用的是普通十字花螺丝，比较好找到相应工具。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
13/37

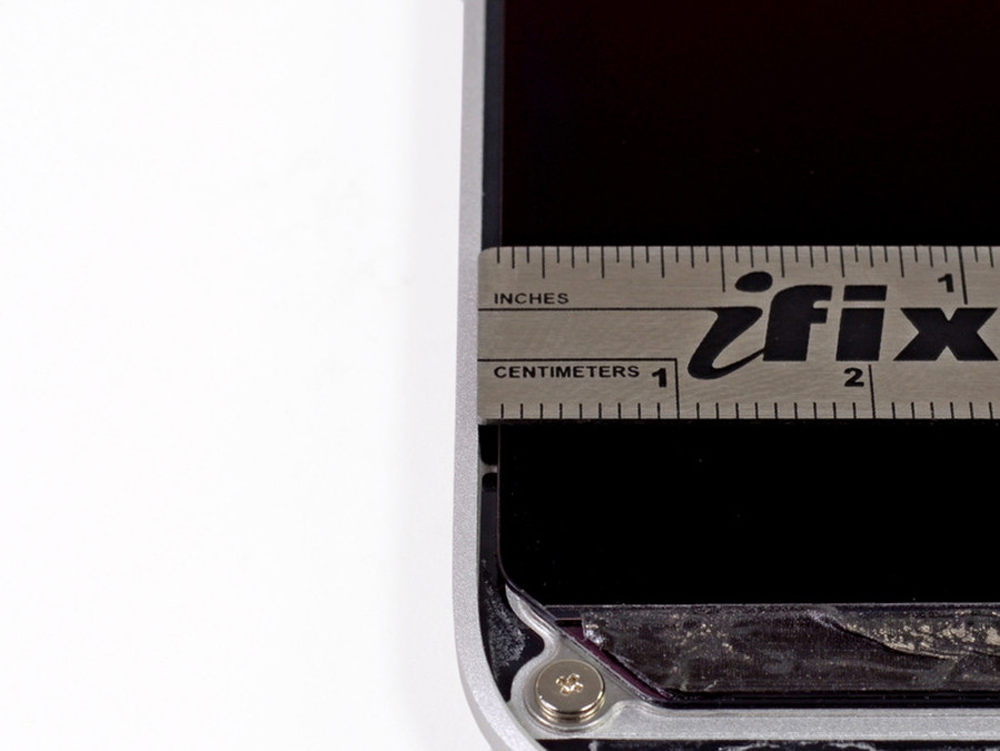

铝合金面板与LCD之间的距离为1毫米，也许你感觉这个细缝很小，但是对于灰尘和碎片来说已经可以轻松入驻了。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
14/37

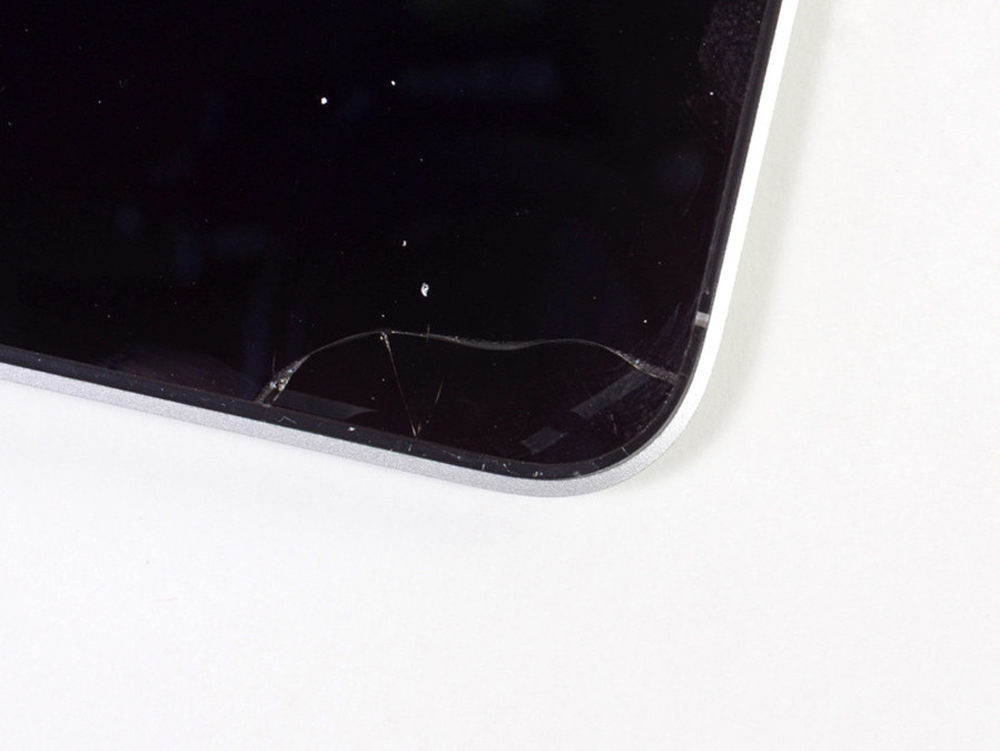

文章开始就说这款屏幕内部构造是相当精密的，专业的iFixit一定是小心再小心，但还是在屏幕上留下了裂痕与气泡。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
15/37

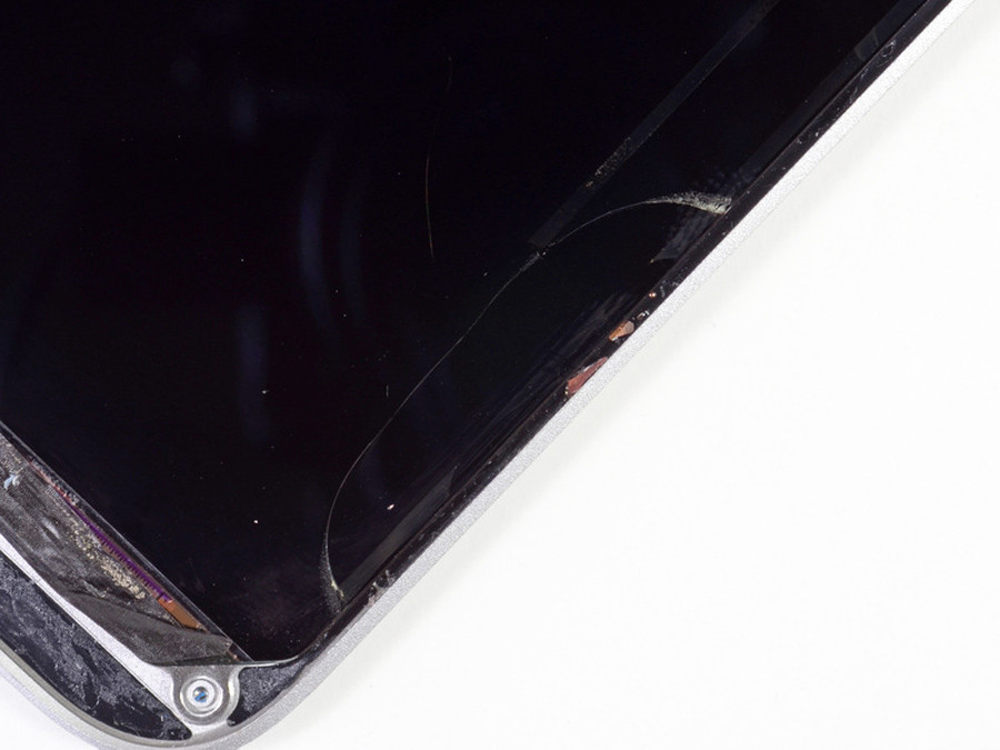

屏幕上的划痕。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
16/37
屏幕上的气泡。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
17/37

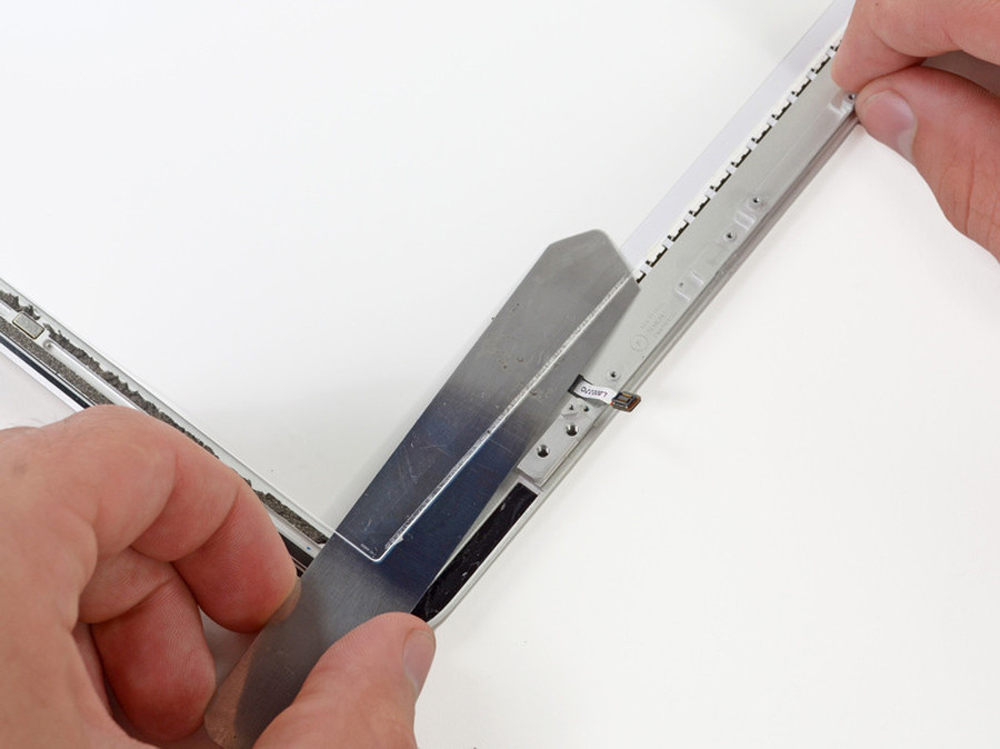

使用iFixit内部最薄的6"工具尺，将前面板卸掉后才可将Retina屏幕取出。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
18/37
屏幕取出后，我们就可以将剩下的部分慢慢分离出来。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
19/37

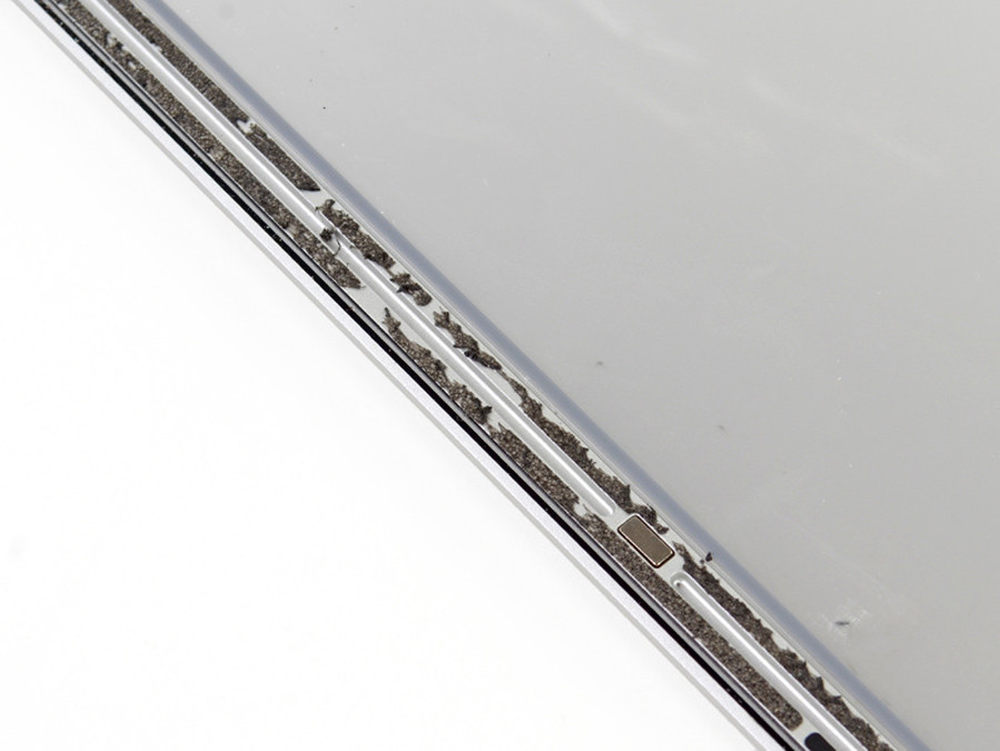

两道粘合剂的痕迹，固定玻璃所用。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
20/37
这就是Retina屏幕的正面图，看到这里是不是感觉很有成就感。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
21/37

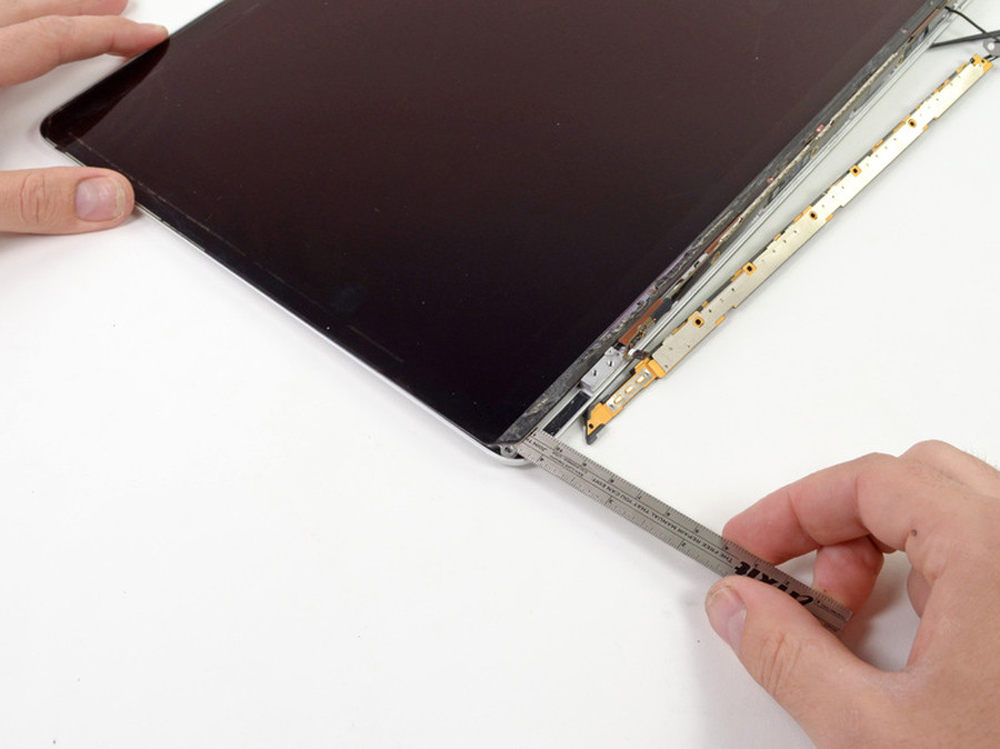

可见，玻璃和LCD的厚度一起为1.5毫米。。苹果放弃了将LCD面板放置在后壳以及前玻璃间的做法，而是使用机身铝壳来作为LCD面板的框架，将LCD面板用作前置玻璃。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
22/37

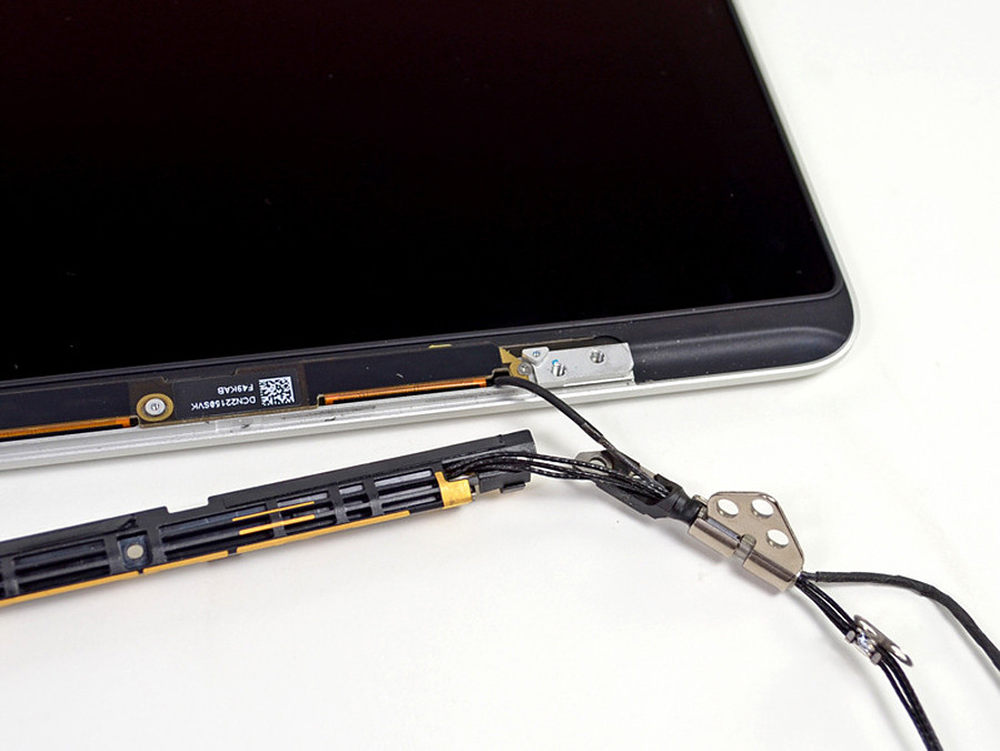

接下来是LCD面板移除，天线和FaceTime缆线也移除。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
23/37

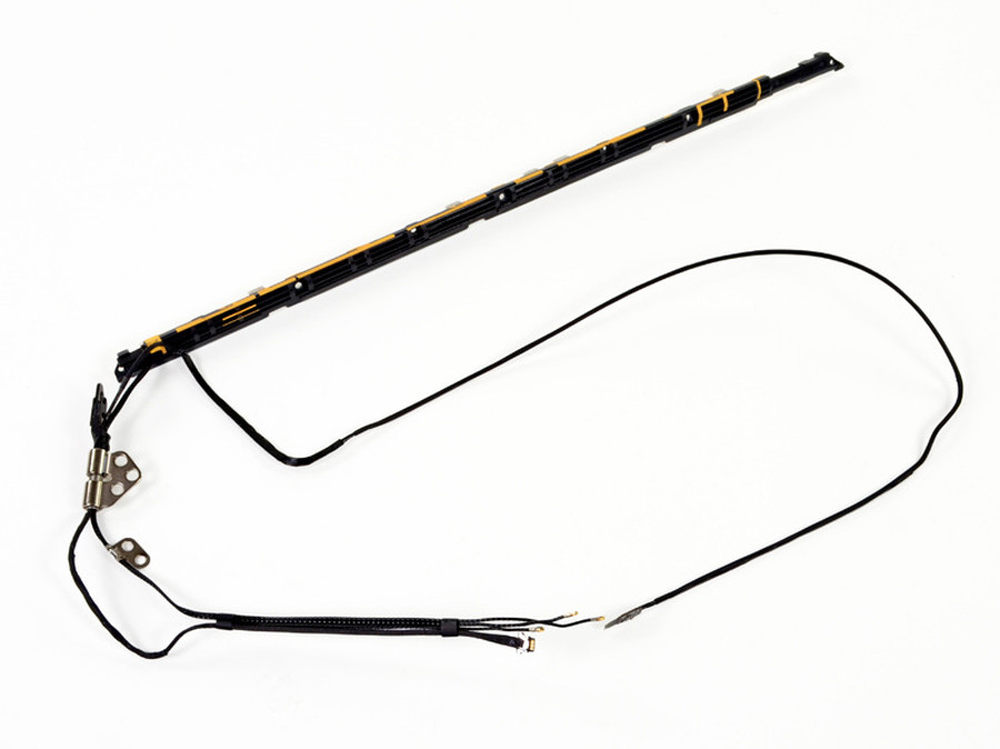

移除出来的天线。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
24/37

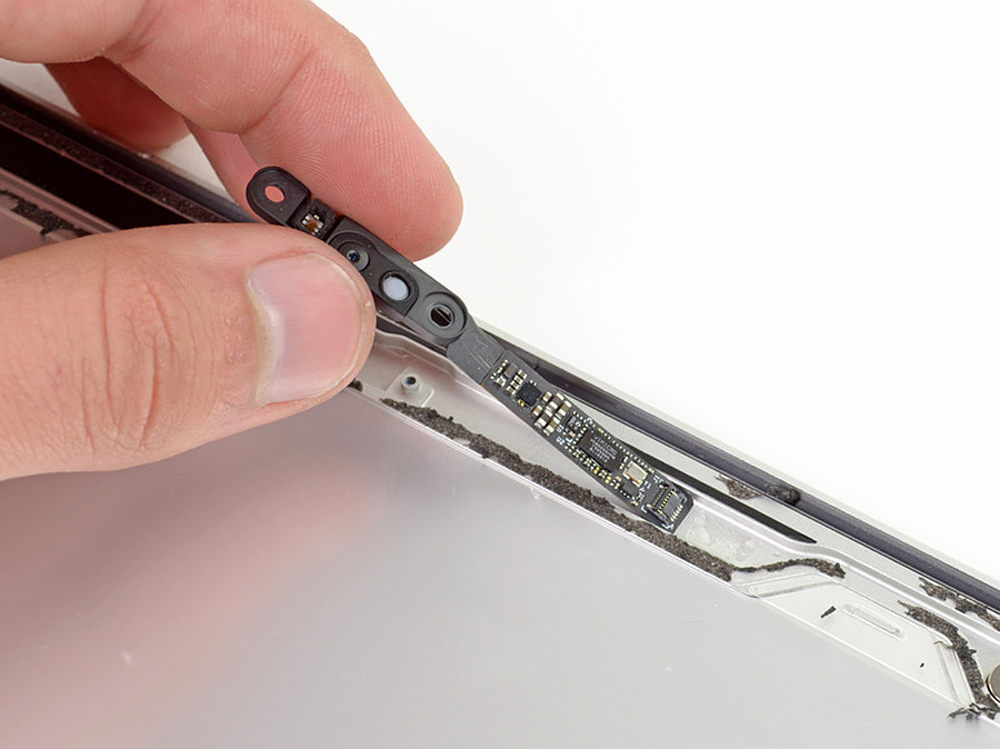

FaceTime摄像头以及控制芯片，它可以让你进行全高清视频聊天。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
25/37
摄像头板很容易取出，红框内是标注摄像头所使用的Vimicro VC0358 USB相机接口芯片。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
26/37

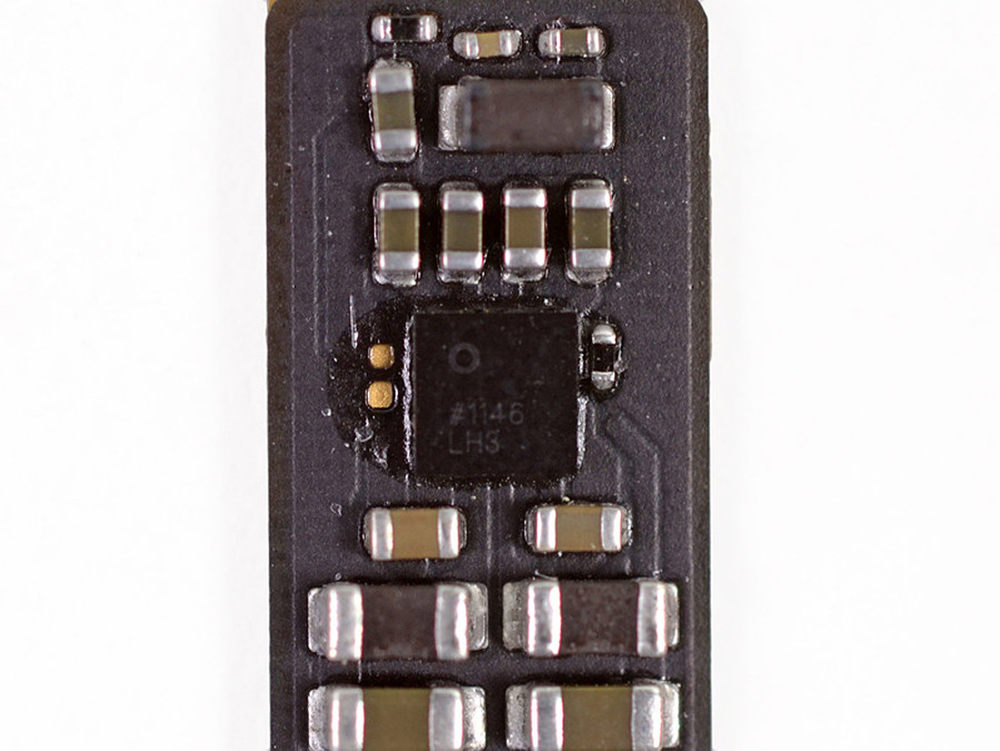

继续是芯片特写图。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
27/37

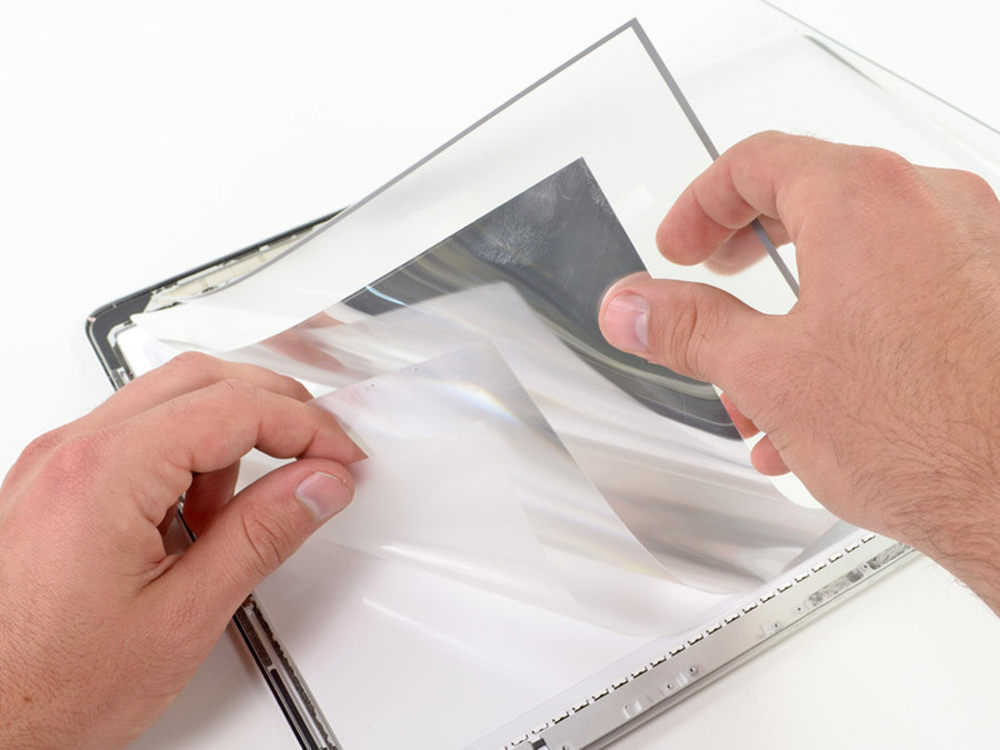

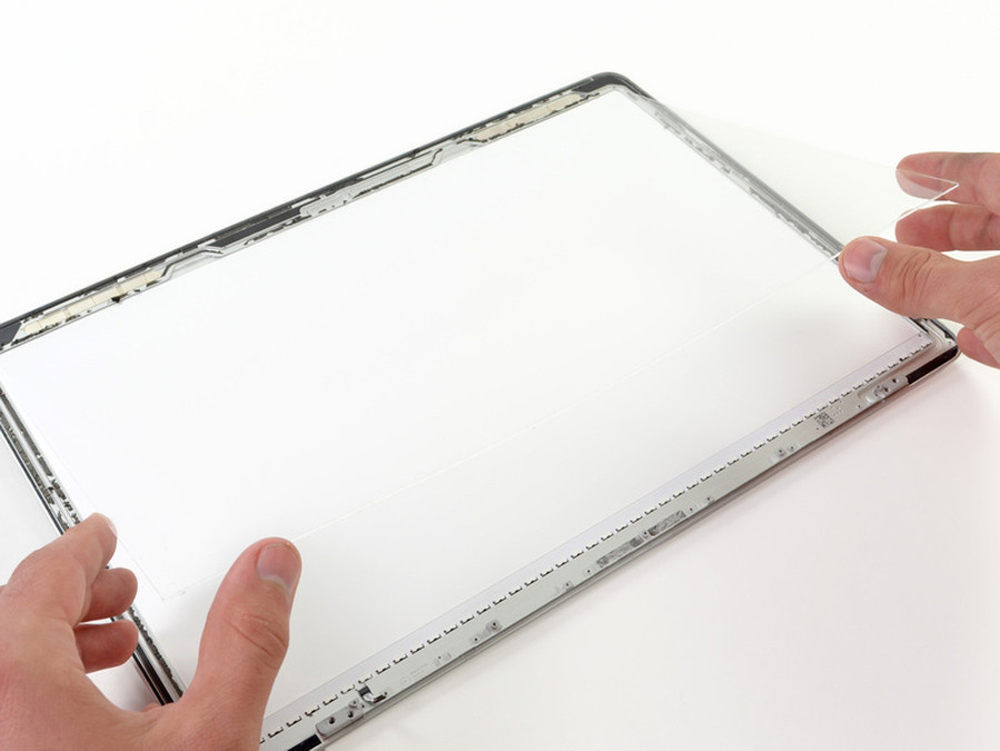

我们又发现了许多薄膜和薄片，用来处理光线。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
28/37

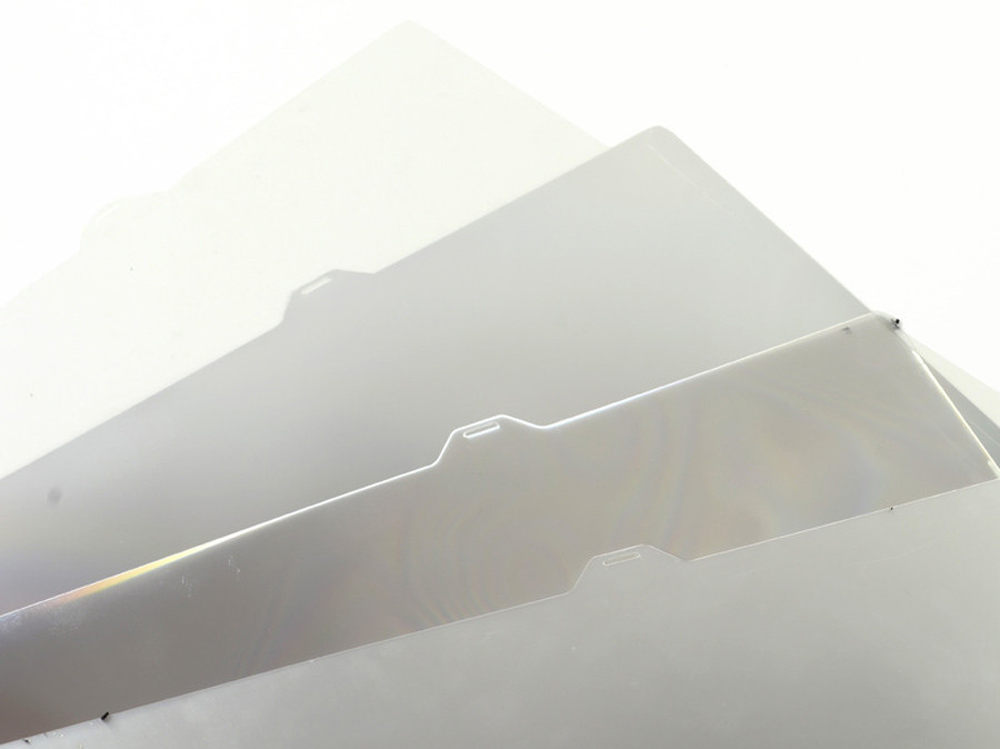

继续来看拆解下来的薄膜和薄片。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
29/37
使用iSesamo开启工具来移除导光板。吐槽的是苹果使用的是我们未见过的粘合剂来将固定导光板。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
30/37
白色的纸板可以将液晶显示器的背光汇聚。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
31/37

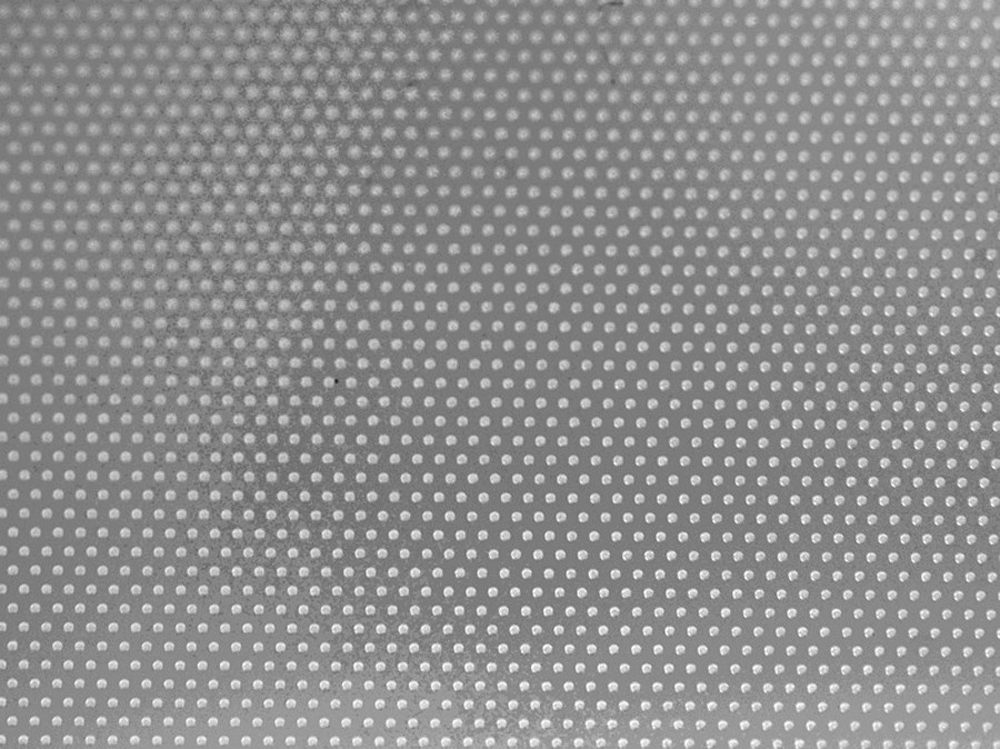

在塑料板上发现了如下图网格状东西（经过Photoshop处理）。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
32/37
这张白纸装的东西用作LCD背光的白色背景。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
33/37
屏幕底部的48个LED灯，为Retina屏幕提供其所需的光线。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
34/37

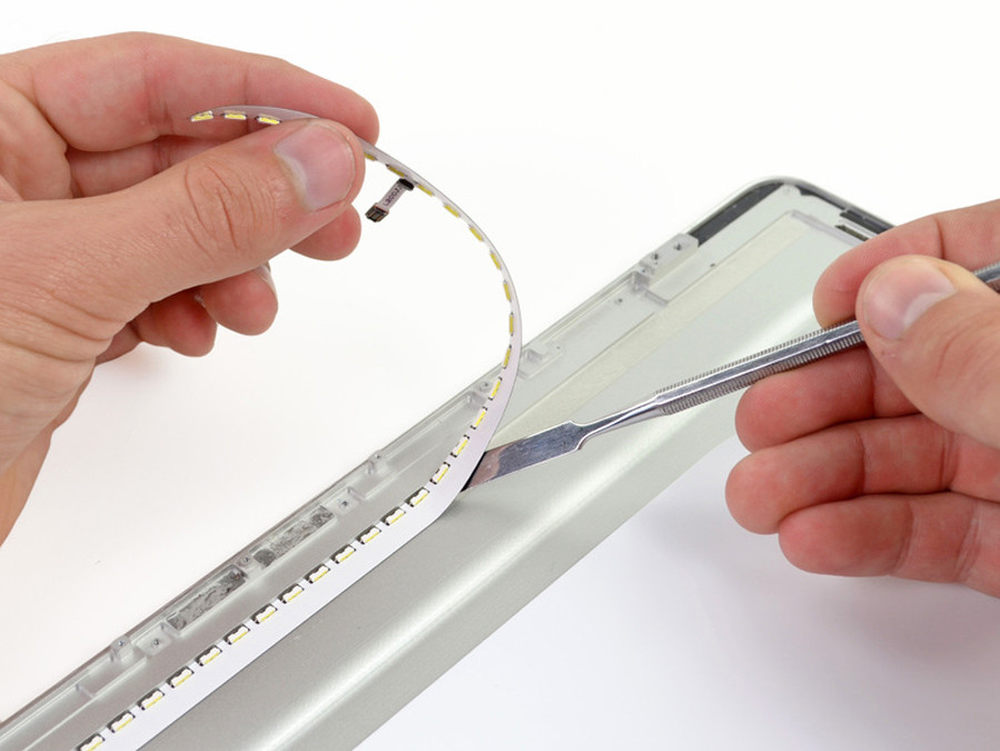

移除这些LED灯。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
35/37

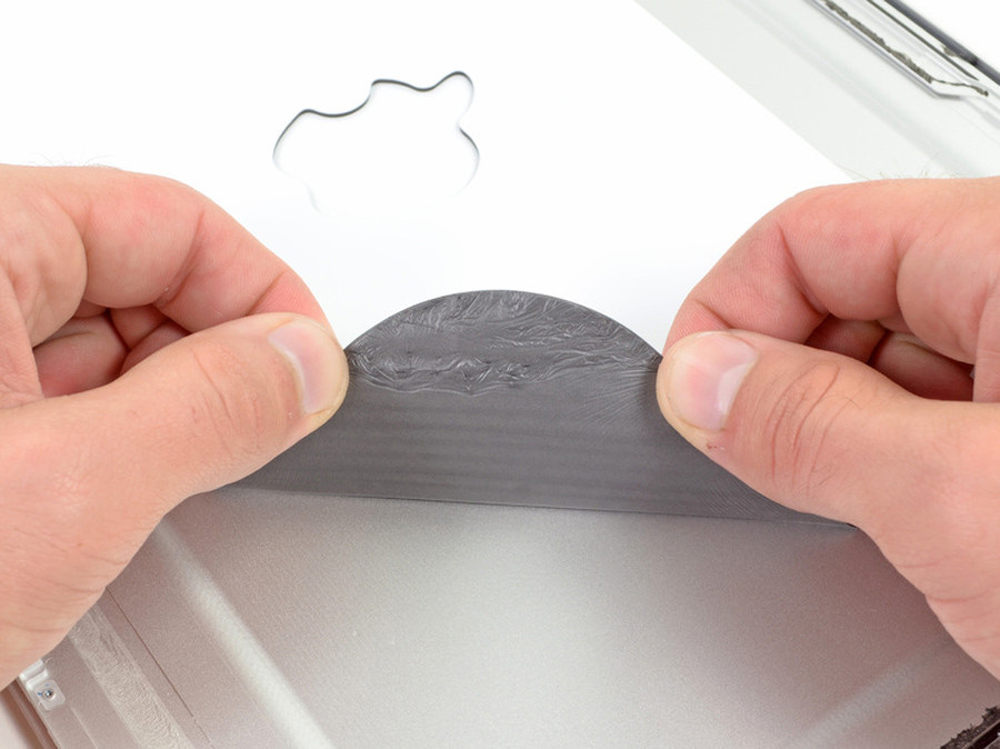

小编再度吐槽：剥下这层泡沫可真费劲！这块泡沫很有可能是给LCD玻璃提供一个平坦的结合表面。
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
36/37

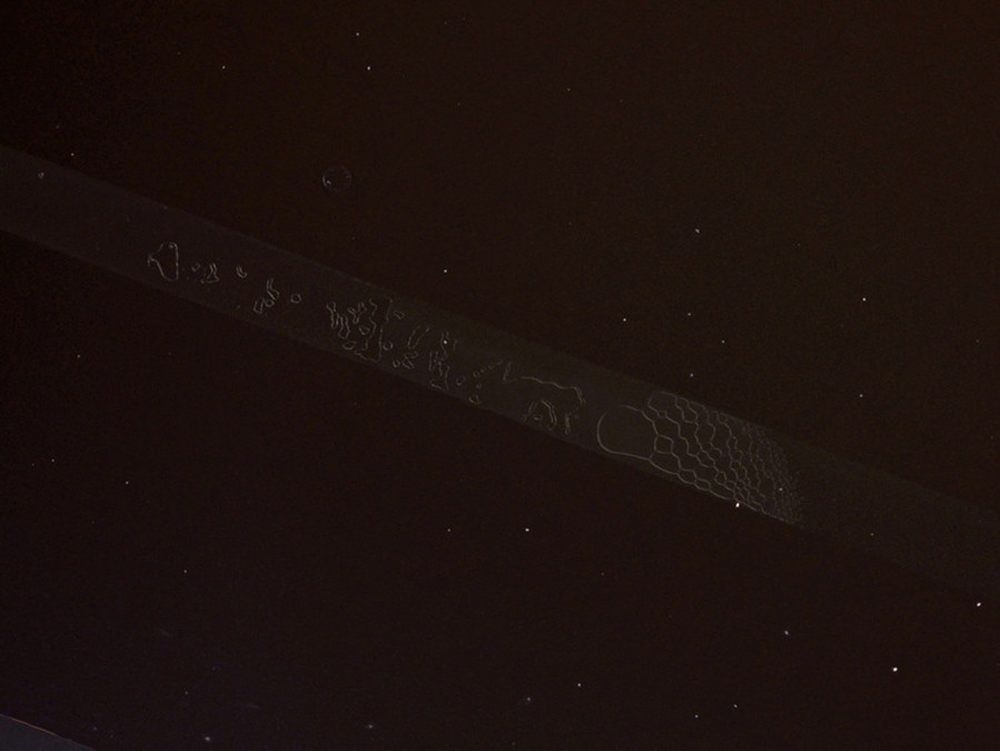

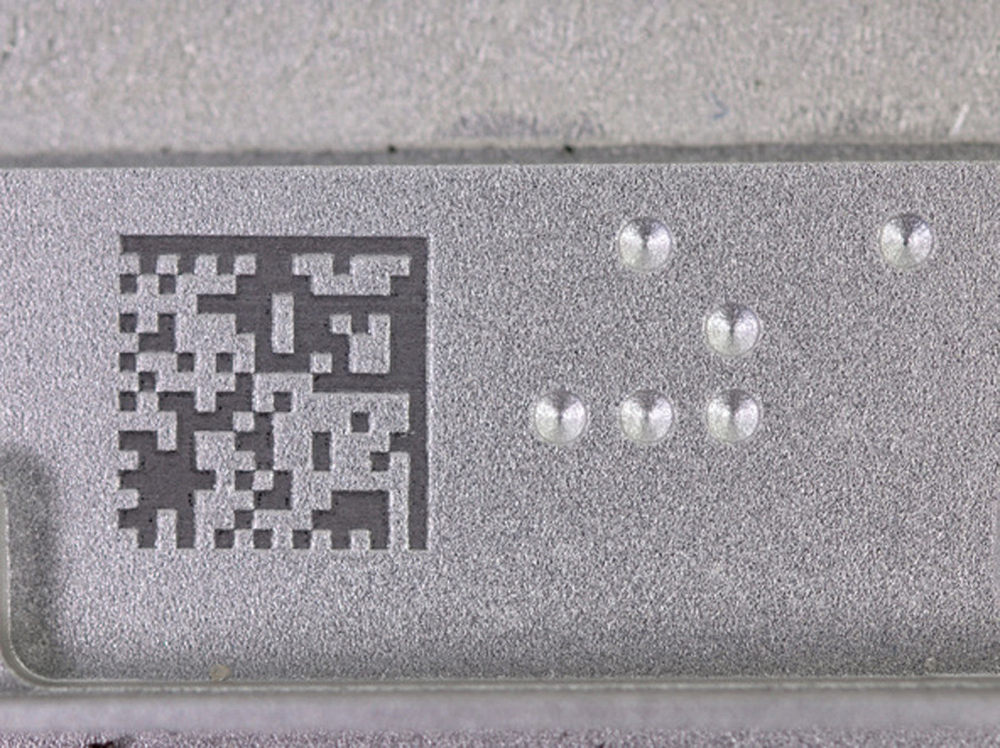

在底部我们发现了由激光雕刻的内部代码以及圆形印痕，有人称圆形印痕很像是盲文......
（图片来源：ifixit.com）
◆相关文章链接：
全国首发!Retina版MacBook Pro真机赏
再次突破极限!Retina MacBook Pro评测
37/37

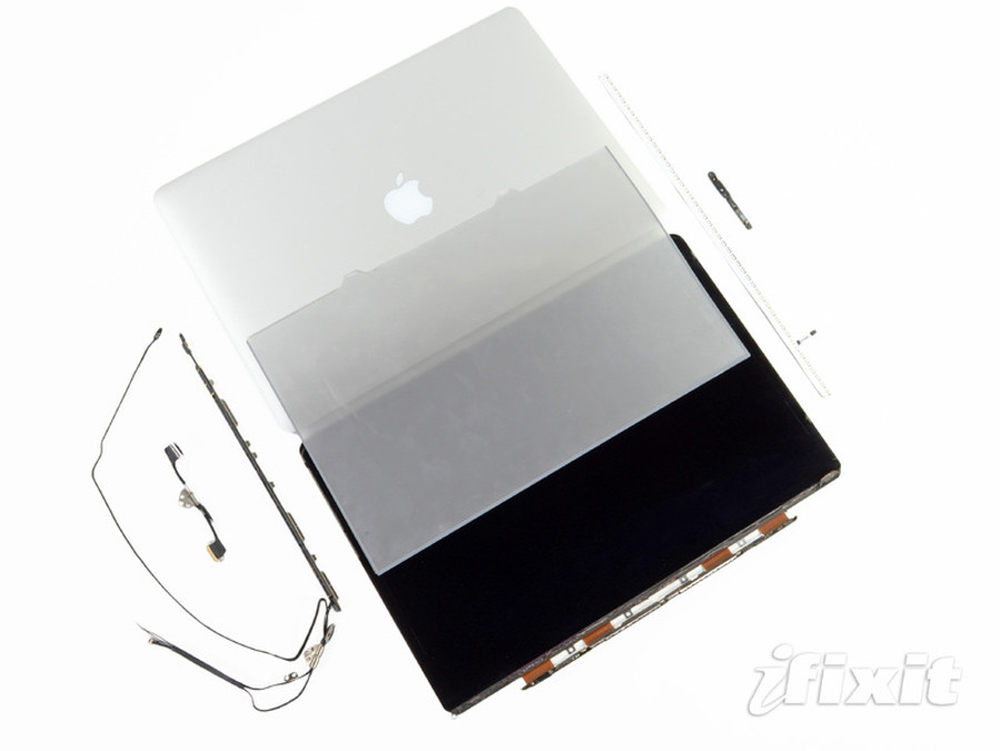

这块超高分辨率的Retina显示屏终于拆解完毕，由于是高度集成的显示屏也就意味着如果其中有某个元件损坏，那么整个屏幕都需要更换。当然因为屏幕如此之薄，因此相信更换这个屏幕比单纯更换LCD面板要省事的多，也大大提升了更换成功率。这就是薄的代价，高帅富的代价。
