电源里的四星上将 测军威巴顿850电源
1/24
今天测试的电源来自一个新品牌：军威。今年出现的电源新品牌远没有机箱多，这反映出做电源门槛已经越来越高，所以这时出现的新品牌还是有关注价值的，如果只让你看包装猜背后代工厂的话说不定都有人认出来了，所以说实力还是可以的。

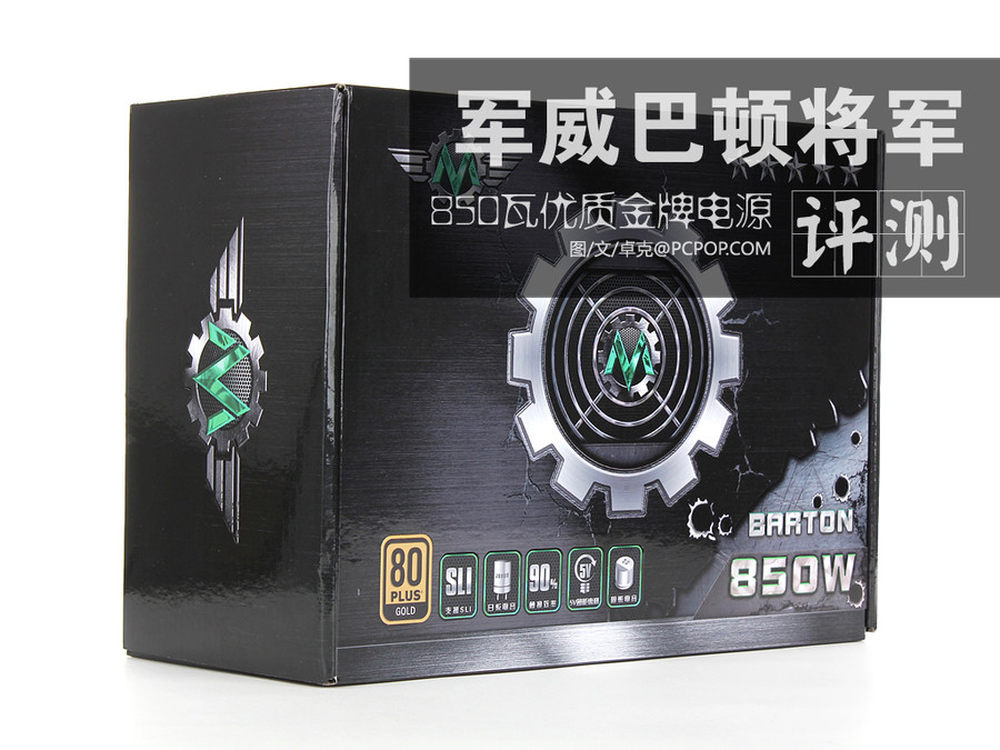

包装上大M就是military的首字母，以军事化风格为主题必定要舍去女性消费者，这也没什么，我从未听说过哪个女生要买850瓦电源。
2/24

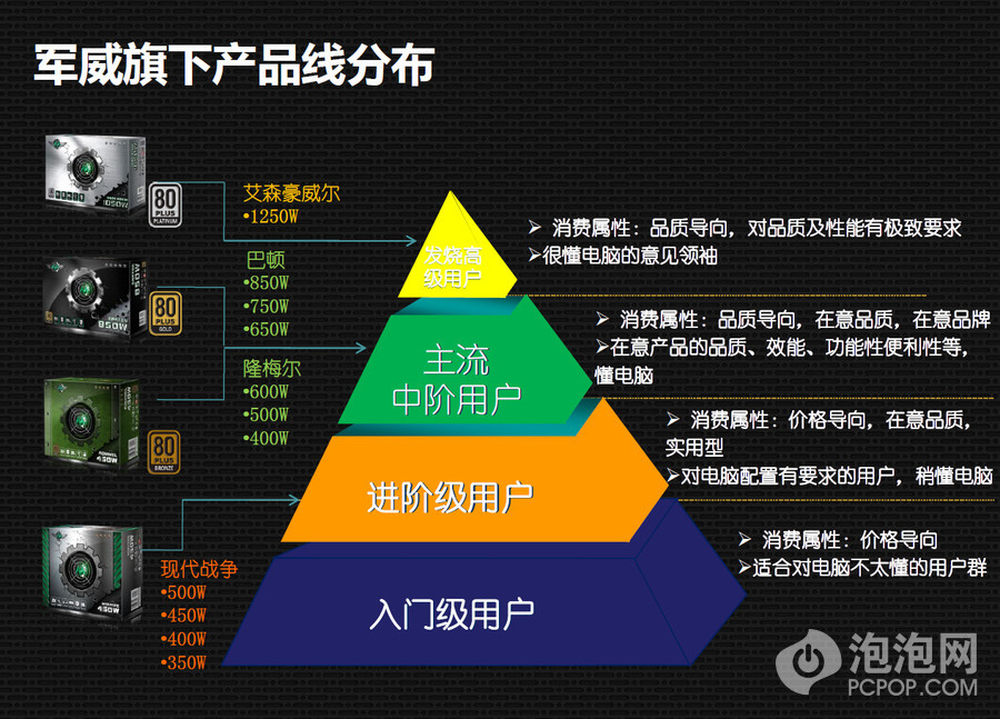

表格里是军威电源所有系列的定位，今天测试的巴顿850瓦定位于主流中阶用户，但瓦数是最高的。上面有顶级的1250瓦80PLUS白金牌电源，起名艾森豪威尔，两位将军，你们辛苦了。
隆美尔是带80PLUS铜牌的型号，功率400-600瓦。定位最低的就没有硬按一个将军的名字了，这一点很有意思，大家都是小兵了。如果换斯大林怎么样，哈哈。
3/24

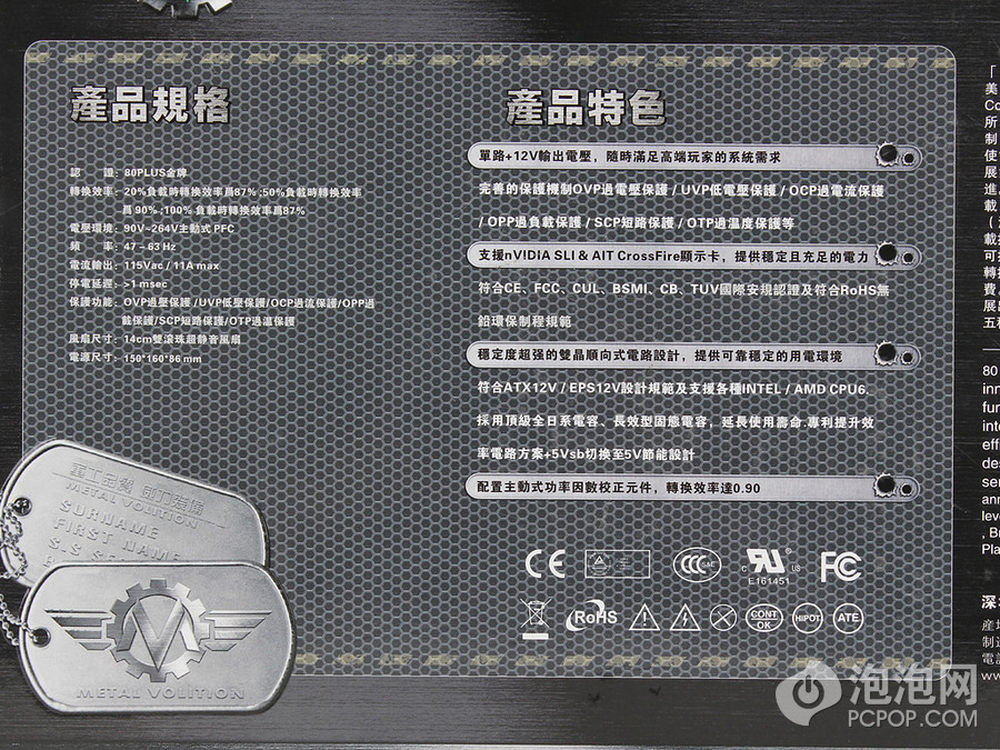

包装盒上有特点的介绍，背景是金属防护网，但也一定程度上让文字内容难以辨别。
产品特点介绍使用了台湾人的习惯表达。输入电压从90V起，所以一次侧用料应该十足才是。电源纵身16cm，这对850瓦来说是常见的。
4/24

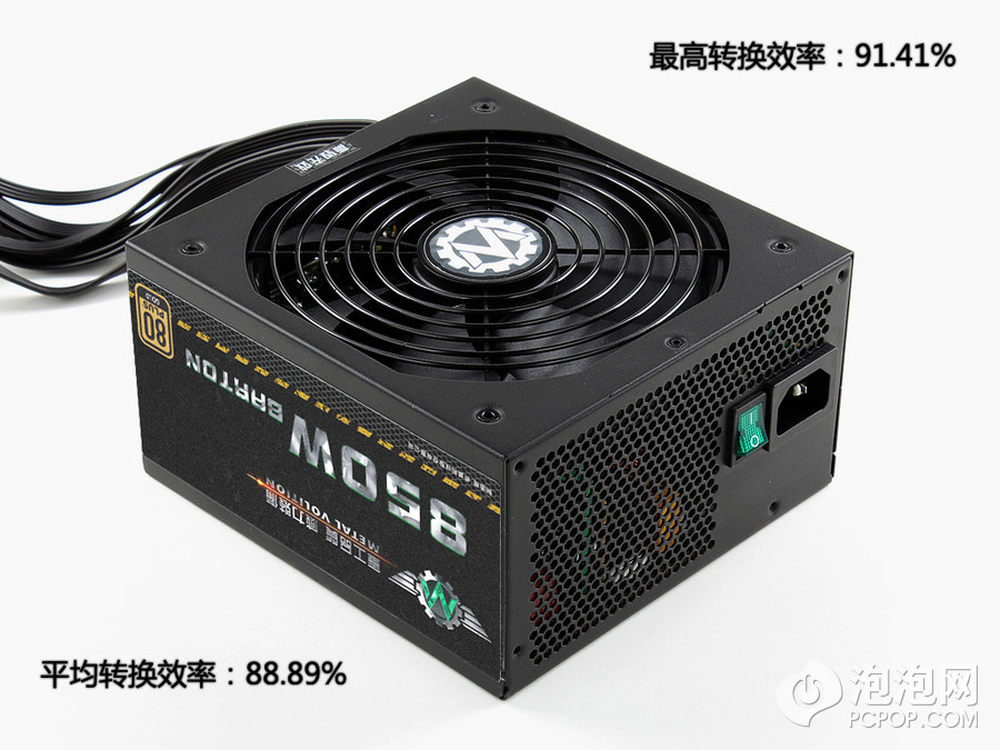

电源的外观黑色烤漆，配贴纸做装饰，外壳并没有用特殊工艺装饰，想拆开外壳需要内六角的螺丝刀，这一点可能会挡住一部分缺少工具好奇心又重的玩家。
转换效率最高91.41%%，平均效率接近89%%，这对一个采用双管正激的电源来说不是很常见，因为自从CM6901控制器方案成熟了以后，效率想做到90%%以上，双管正激的设计难度较大，很多厂子就直接放弃了。
两年前确实出现过头一批80PLUS金牌电源，但实际测试中最高效率大都在九十点零几，能实在过线的又不能量产。
到今天我们才又看到了实在过线可量产的，采用双管正激开关的80PLUS金牌电源。有很多网友对LLC开关的电源不满意，理由是：动态响应不好。那么这里还有另一个可选项：双管正激的金牌电源。
5/24

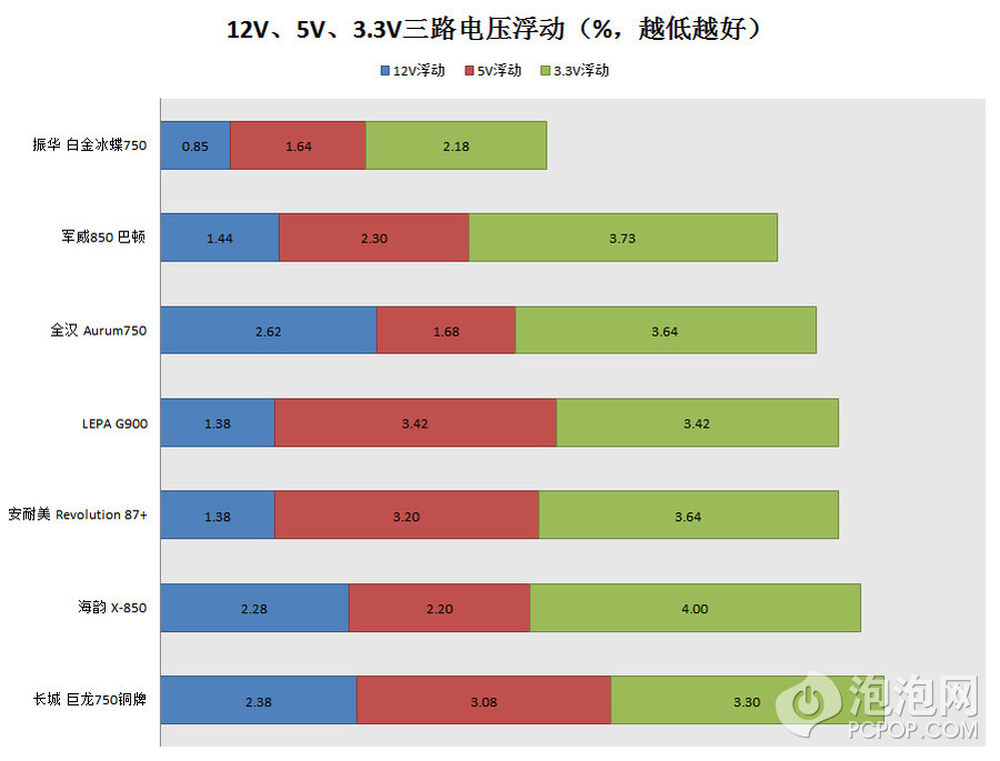

电源出风口的总开关没有省略，这很好。三路电压稳定性都是较好的水平，之后我们仔细看和他瓦数相近的电源在这项上的对比。
6/24

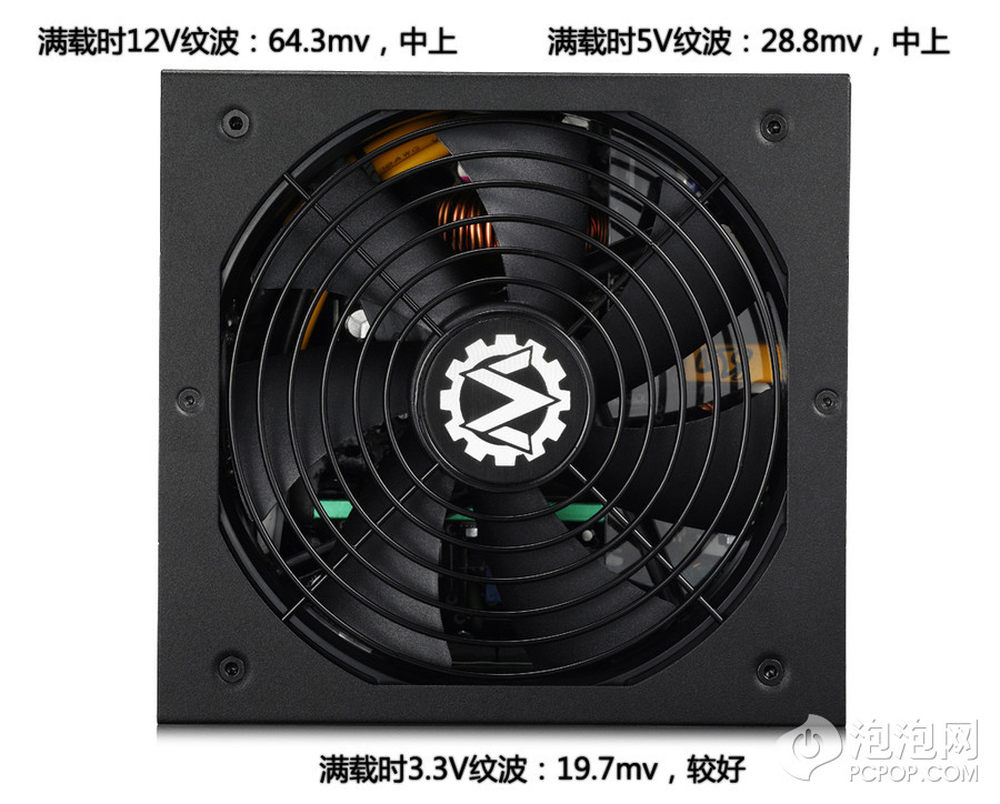

纹波从测试结果可以看出，并没有特地做的很好看，测试结果都在上限值的一半左右。
7/24

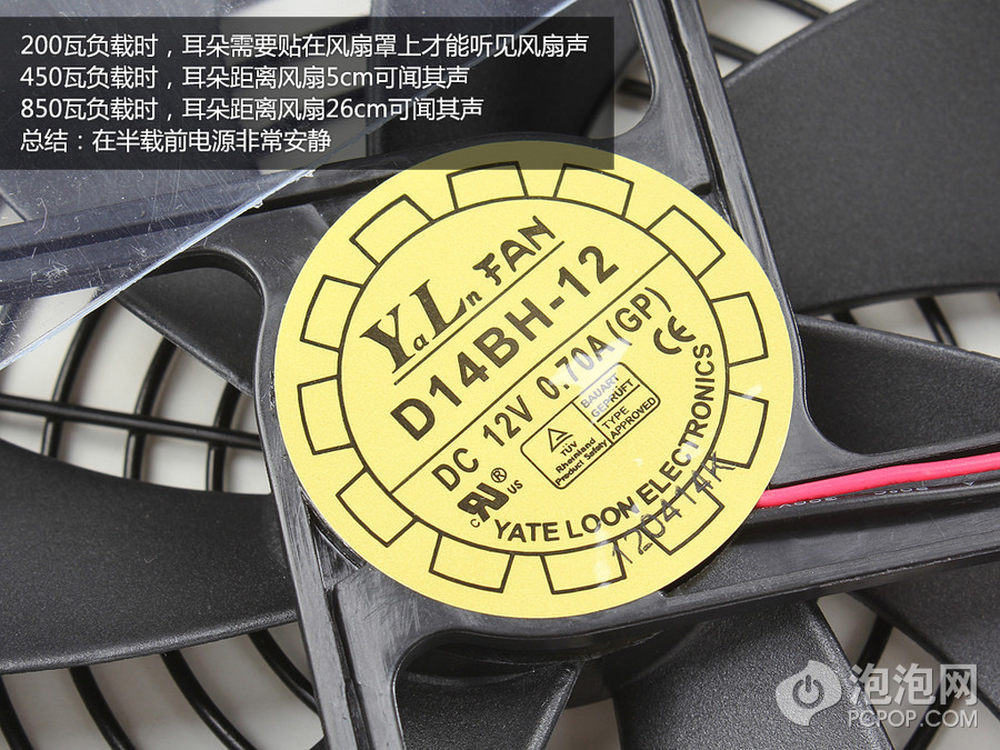

风扇出自悦伦，采用双滚珠轴承，14cm尺寸还是比较安静的，这个风扇用在这个电源中是比较搭配的，但我也见过这个风扇用在海盗船AX12100中，显然海盗船应该换个更高级的才是。
噪音描述写在图片上了，总的来说比较安静，能让850瓦电源满载的使用情况谁也不会在意电源风扇噪音了，那时显卡一定像直升飞机。而且至少还是3架直升飞机。
8/24

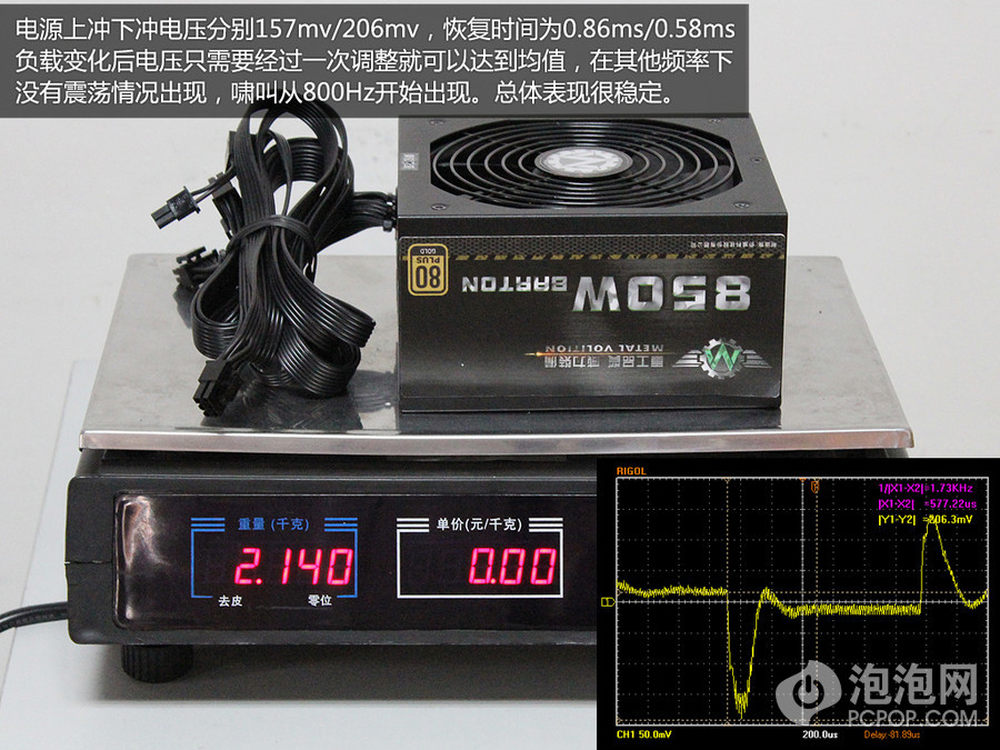

动态过程比较稳定，负载的变化发生后只需要一次电压就可以调整到均值，上冲下冲幅度不高（后面有对比），恢复时间是双管正激最大优势，平均只有0.7ms，采用LLC开关的电源恢复时间都要2-3ms的级别。不过我始终觉得这对于大功率板卡来说并不是问题，他们输入侧也有电容。
9/24

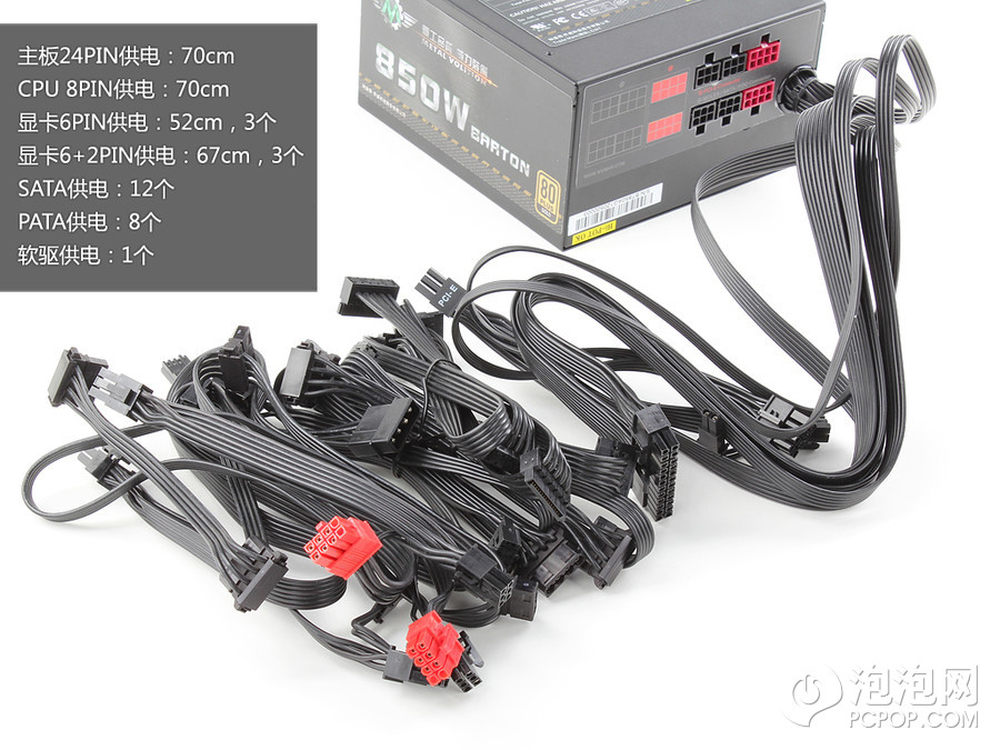

线材是设计上的一个亮点，主要体现在主板24PIN供电上，这根线竟然也采用了扁线输出，这对理线来说助益很大，平时走背线吃力最大的接口就是主板24PIN，就是因为24根一捆的线不好弯折。
对那些发烧玩家来说，如果他们机箱也是黑色的，也许不用给电源换线了，因为线材颜色已经保持一致了。
接口数量上没有任何问题，显卡可以接3张，SATA供电12个，PATA供电8个，都是很多的数量。
最后一个亮点就是线材长度，数数有多少70cm以上的线材就知道了，要知道线材多了几十厘米，效率还能维持91.4%%也不容易了。
10/24

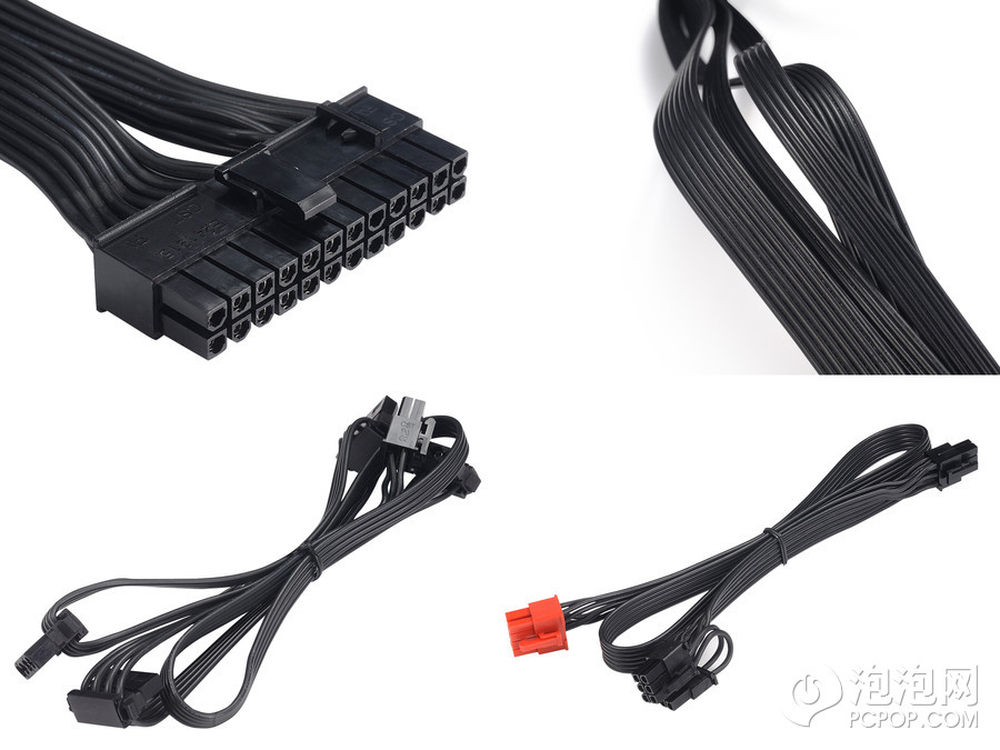

把几条有代表性的线单独拍照，24PIN扁平化确实是个不错的创意。不过在精细程度上还有改进余地。
11/24

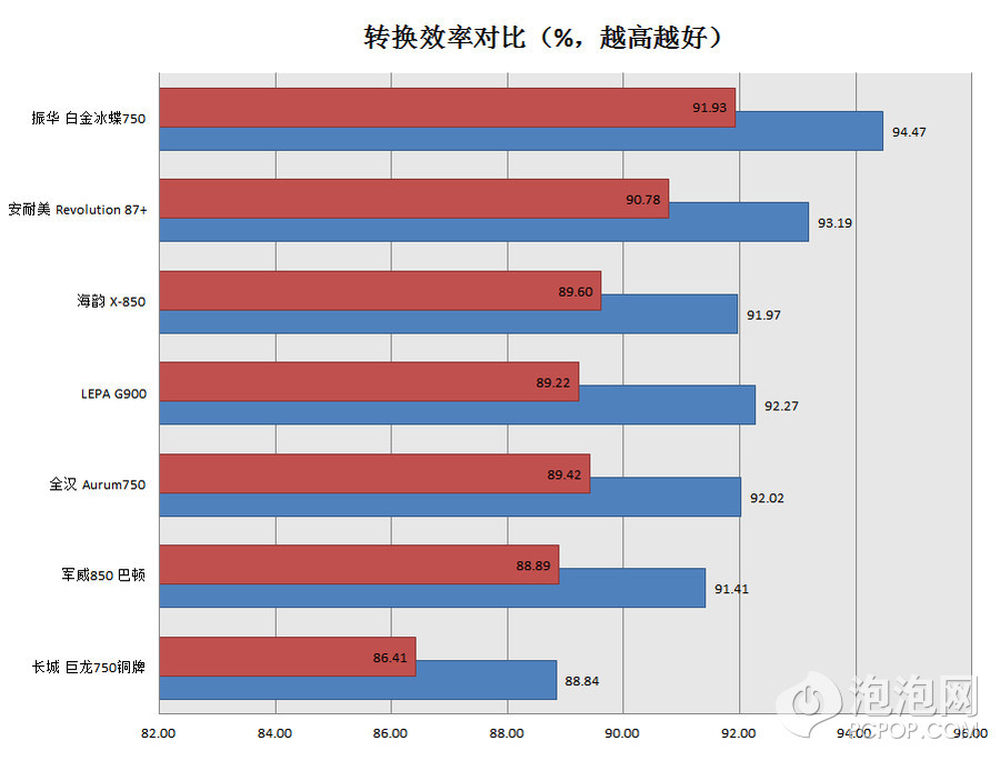

效率上80PLUS标准的金牌已经不是强者了，因为很多白金牌出现了，不是白金牌的也有很多用LLC开关设计的，在效率上会比双管正激有天生的优势。
12/24
巴顿850瓦位列第二，成绩不错。
13/24

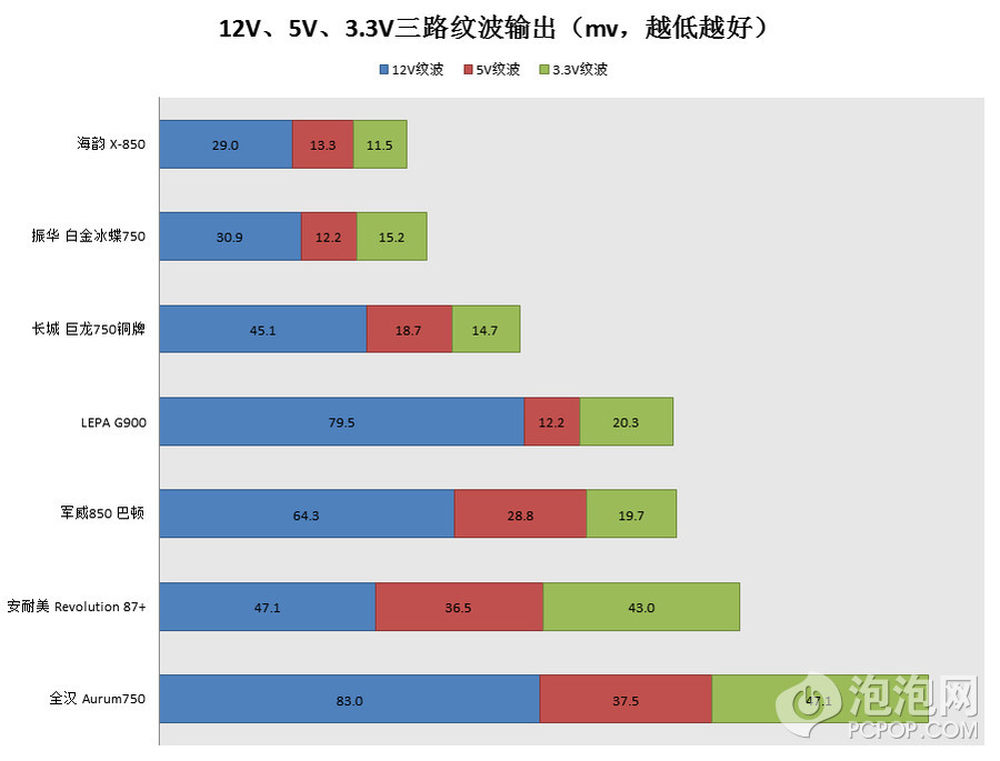

纹波抑制没有特地优化，所以没有体现出优势，在金牌白金牌中也就中游的水平
14/24

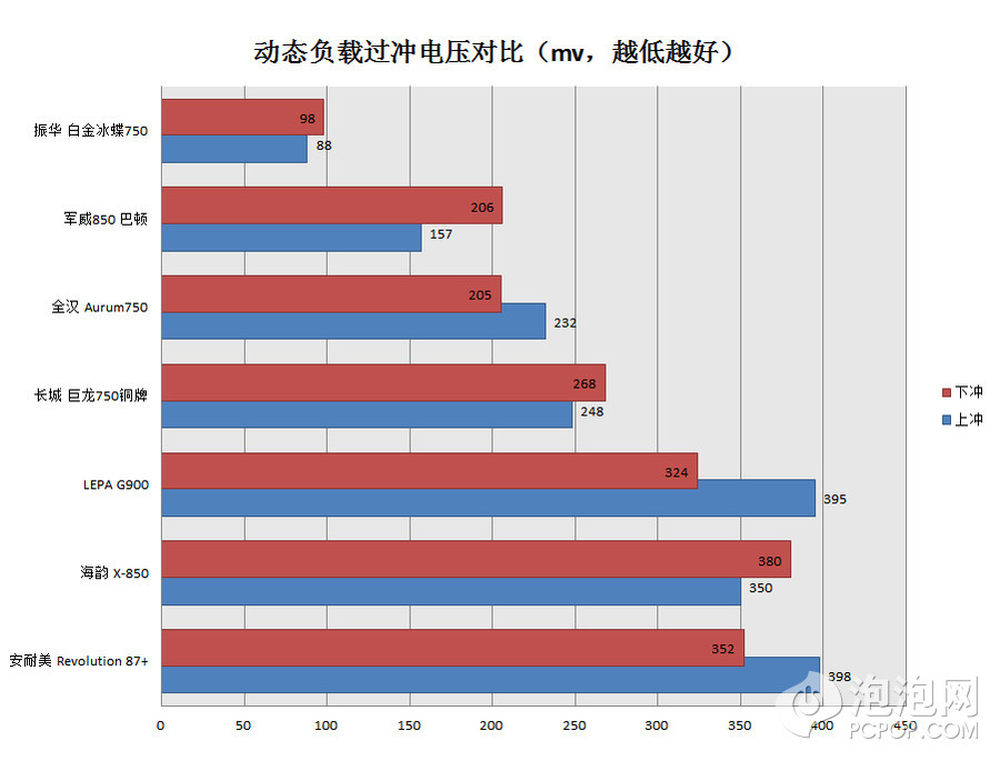

动态负载的表现很不错，不但过冲电压值低，而且在所有频率下都稳定。这一点体现出成熟构架的优势。
15/24

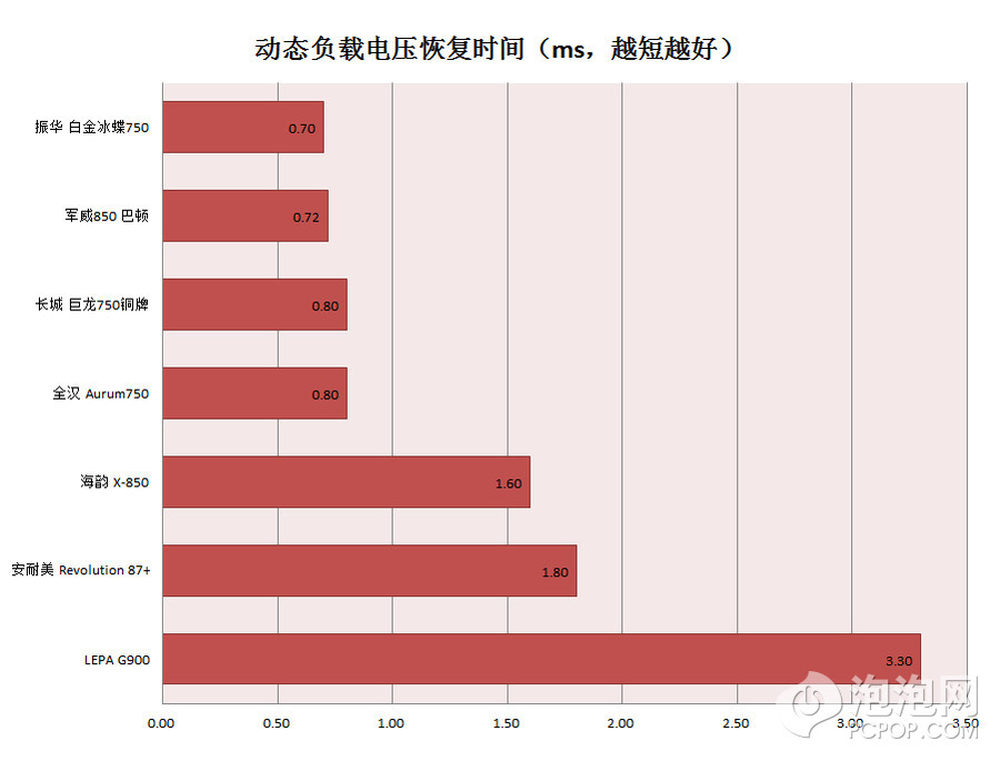

动态负载的恢复时间也表现很不错。
16/24

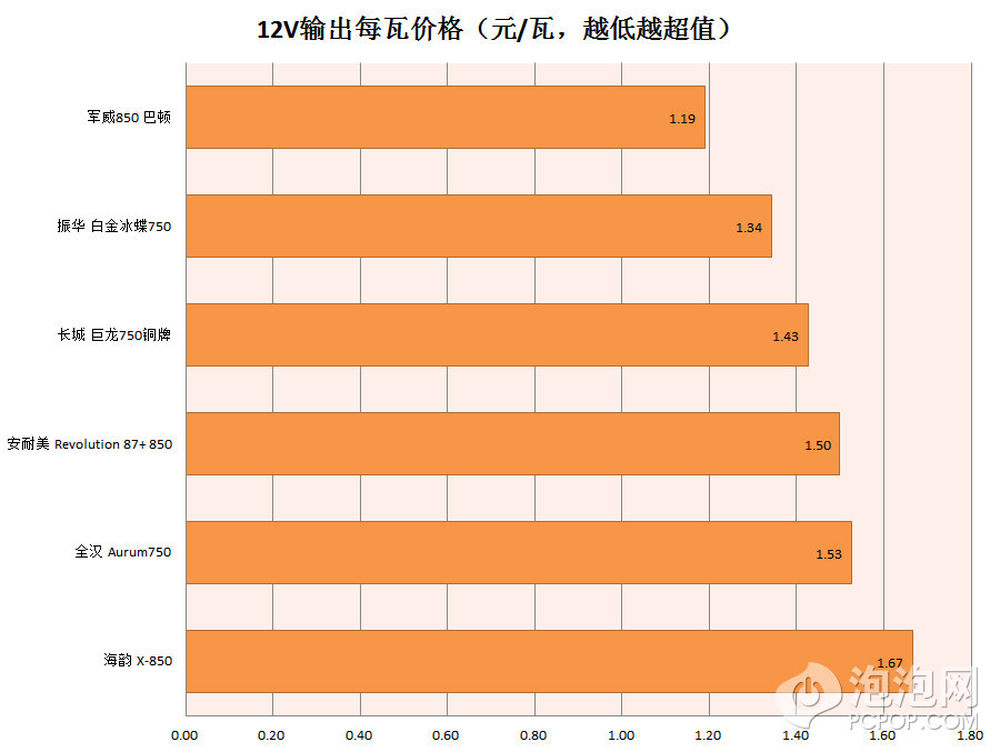

我们衡量12V输出每瓦的价格，军威巴顿850瓦是性价比最高的，售价999元，12V每瓦1.19元。对于一款采用模组化设计，线材特殊加长的电源来说，价格优势很大。列表中其余各位差距不大。
更重要是我们在Chroma平台测试的数量有限，实际上市场中存在其他2个型号和军威性价比类似。由于军威将要上市，所以经过一段时间降价后优势才能更好凸显。
17/24

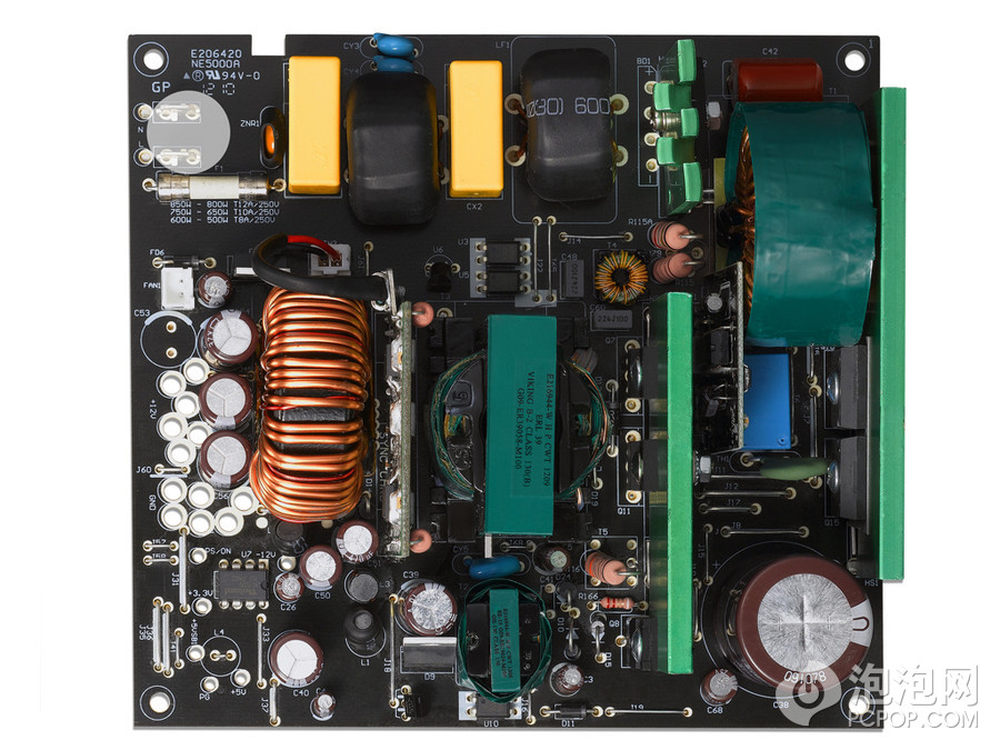

这个电源一眼看上去会感觉奇怪，因为发热量最高的二次侧竟然没有散热片！如果翻过去看，背面相应的位置实际上也没有专门散热的设施。
看来在研发中，这里的发热确实可以在小PCB的铜箔上解决了。
18/24

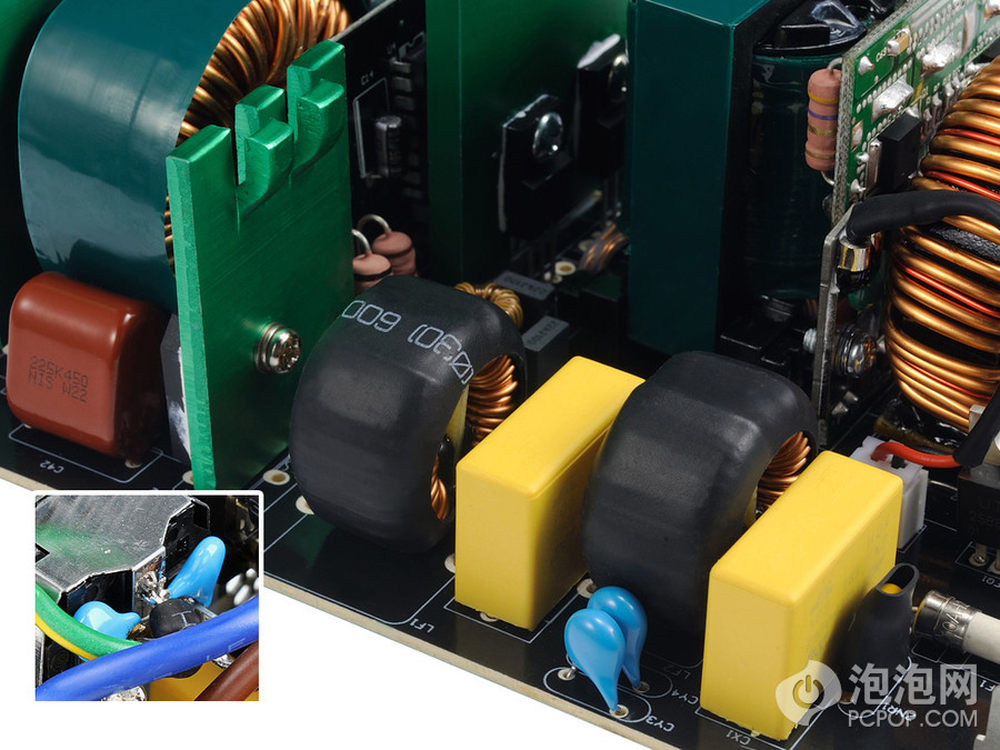

在交流入口处只有一对儿Y电容，剩下的EMI滤波都做在主PCB上，两个X电容，两个共模电感，一个MOV，一对儿Y电容，一个保险管。散热片竟然是绿色的。
19/24

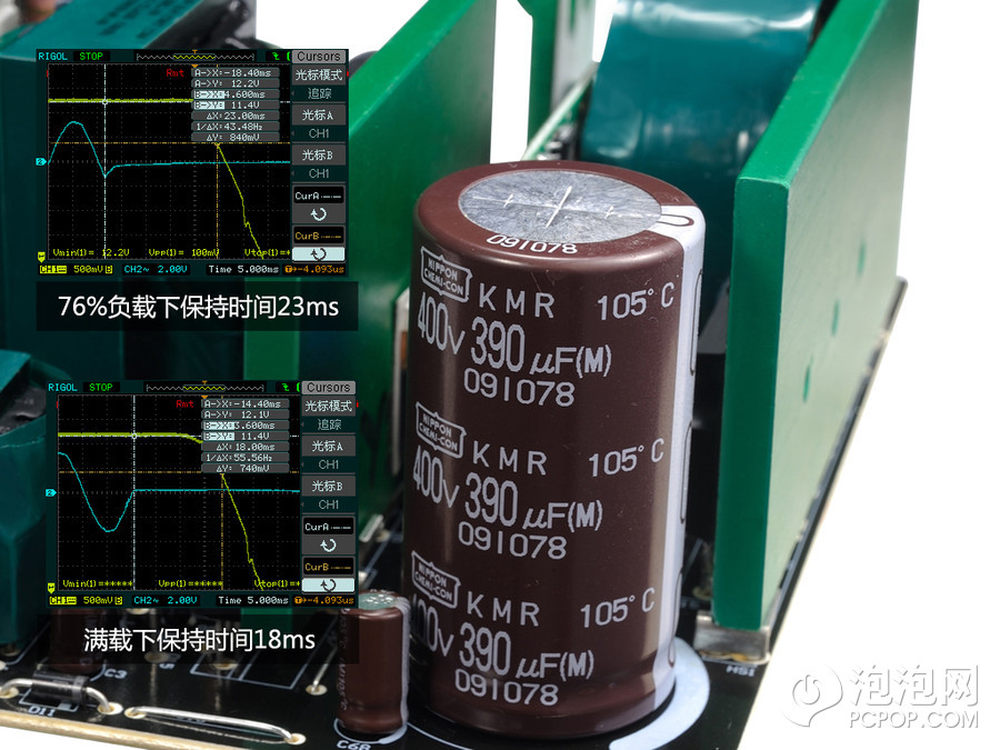

如果只是从主电容和瓦数的比看，还是有例外的，比如这颗，主电容耐压不高的情况下，也只用390uF就可以在满载下超过保持时间2ms，而且从静态纹波看，10ms频率的波动也不大。
主电容来自日本化工，耐温105℃，不错。
20/24

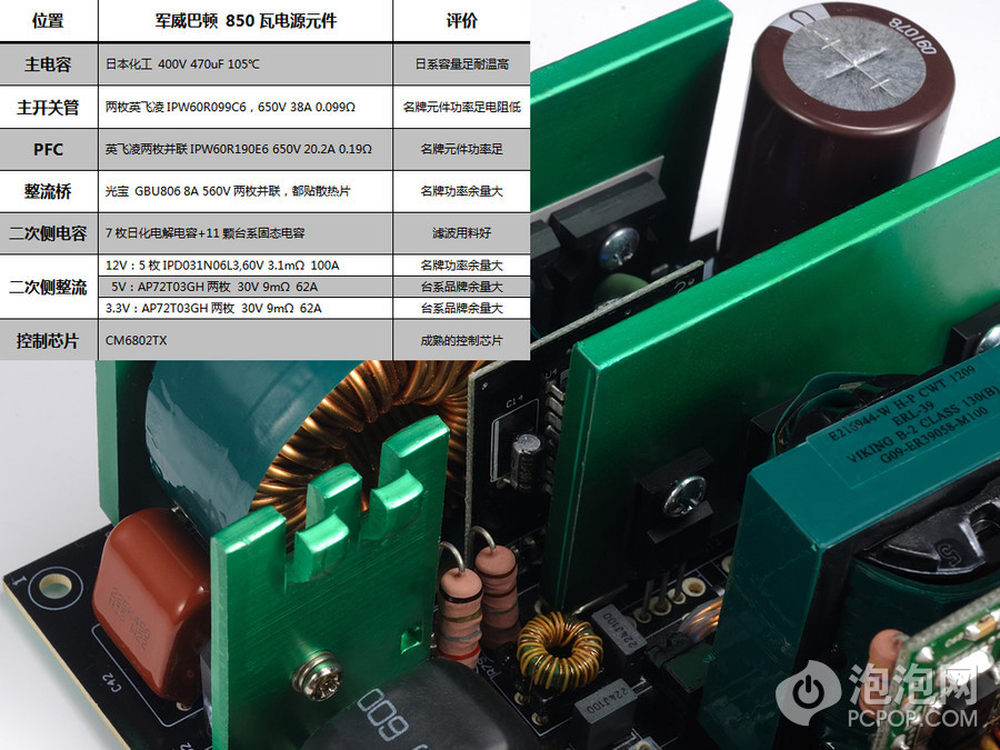

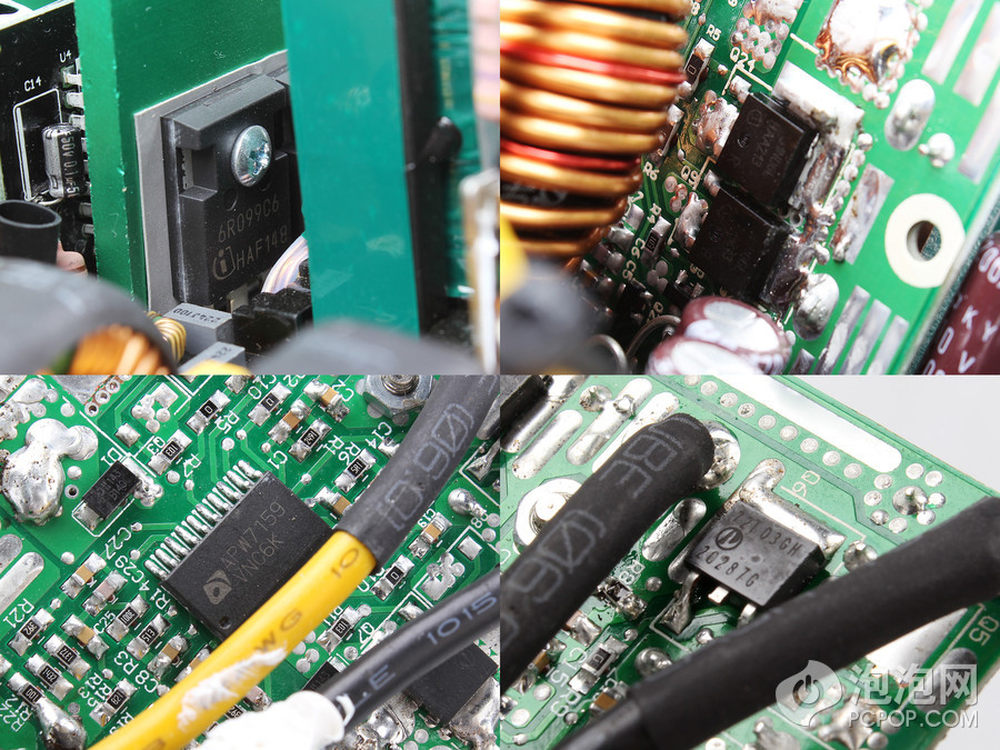

我把主要元件都列了出来，其中主开关管的通态电阻真的很低，整流桥用了2片8A的器件，还贴了3片散热片，不过我还是对二次侧同步整流不用大散热片感兴趣。
21/24
22/24

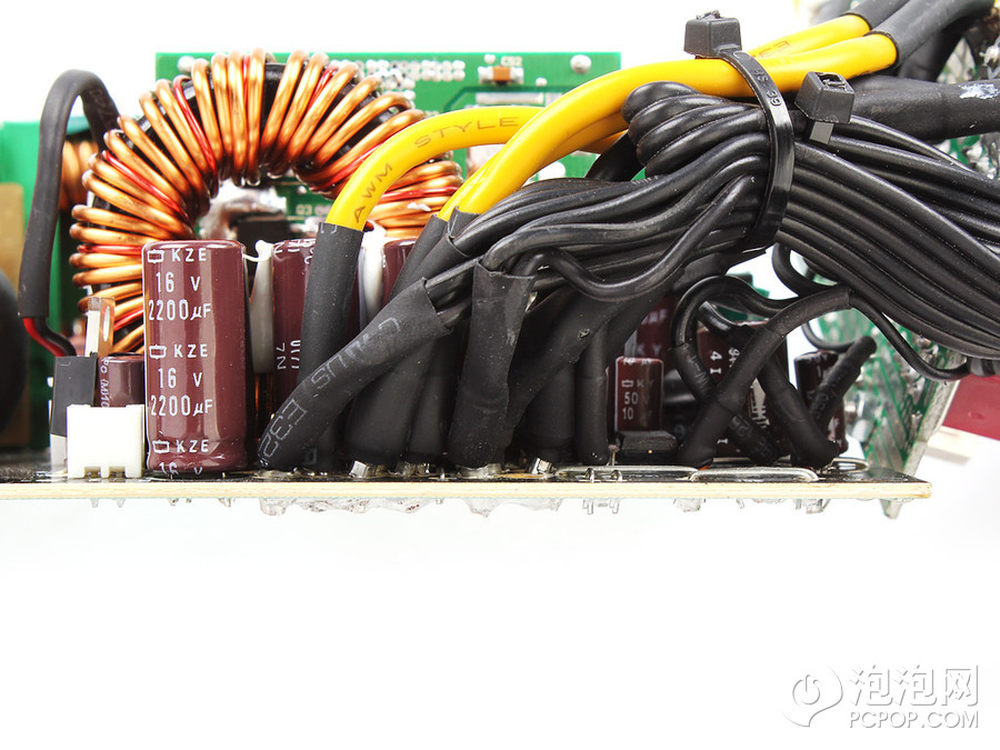

输出侧线材全都箍了金属环套了热缩管，这一点比较规范，接到模组化输出板的线还采用了14AWG规格。不过我觉得生产中全部是黑色线材，工人需要格外注意才不能出错。
23/24

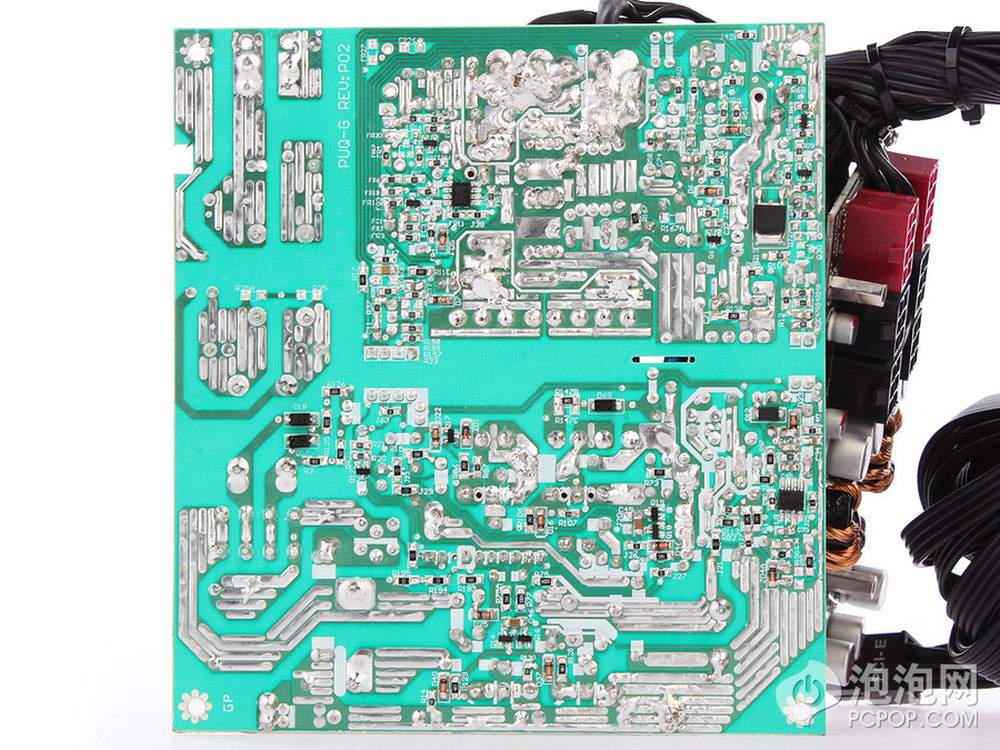

PCB背部的做工不错，但是在二次侧输出大电流的地方有手工补锡的痕迹。大部分高瓦数电源都免不了这一步。
24/24

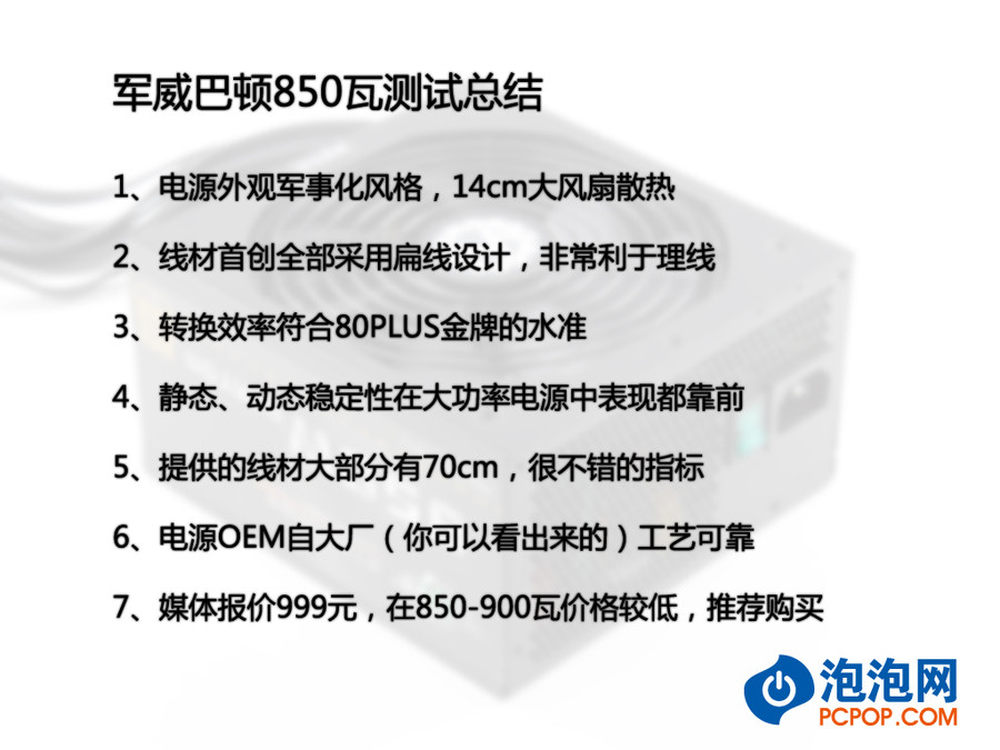

军威巴顿电源的测试到此为止，这颗电源在性能上只能说略胜竞争对手，但价格999元，12V每瓦的价格是市场中80PLUS金牌最低的，比第二名还要低20%%。结合他代工厂的水准，综合起来推荐玩家购买。如果你对理线、线材长度要求很多，这款尤其适合你。
最后奉上巴顿将军的简介：
乔治?巴顿（George Smith Patton），是一位美国陆军四星上将，是第二次世界大战中著名的美国军事统帅。乔治?巴顿作战勇猛顽强， 重视坦克作用，强调快速进攻，有“热血铁胆”、“血胆老将”之称。巴顿不仅是将军也是文人；是一个具有政治、军事、哲学头脑的人；更是一个最具个性和人性的人。使之成为第二世界大战中一颗耀眼军事明星。
