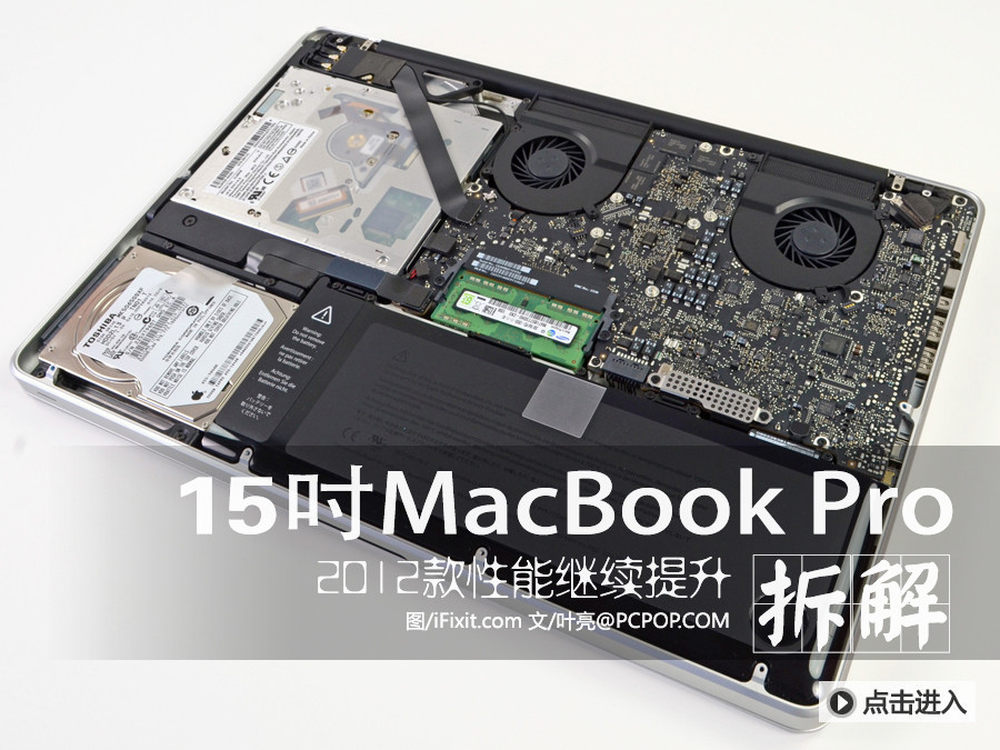

性能提升!2012款15吋MacBook Pro拆解
1/26
苹果在今年的WWDC大会上发布了多款产品更新，其中Retina MacBook Pro成为了世人瞩目的焦点，上周专业拆解网站iFixit也给网友们带来了Retina MacBook Pro机身和屏幕的拆解，近期他们又拆解了2012年新款15英寸MacBook Pro，虽然这款产品关注度没有视网膜版高，但同样有着很高的实用性，不仅接口齐全，扩展能力也更强。让我们通过iFixit的拆解来了解下这款新品吧。
（图片来源：ifixit.com）
泡泡网原创文章：
【全国首发!Retina版MacBook Pro真机赏】
【再次突破极限!Retina MacBook Pro评测】
【史上最强！Retina版MacBook Pro解读】
【苹果M
2/26
这款MBP的具体配置为：
2.3 GHz四核Intel Core i7处理器（睿频加速至3.3GHz），Intel HD Graphics 4000显卡
NVIDIA GeForce GT 650M GPU，配备512MB GDDR5 显存
4GB的1600 DDR3 内存
500 GB 5400 RPM硬盘
15.4英寸1440x900 分辨率 LED背光显示屏
-USB 3.0和Thunderbolt 雷电接口
3/26

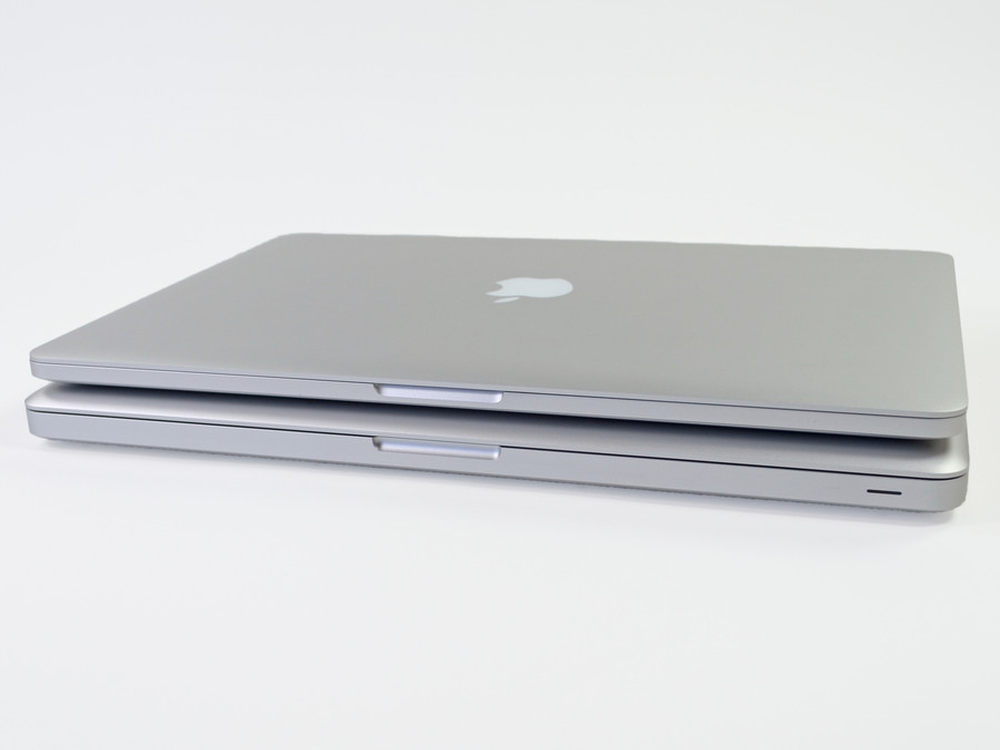

15英寸的MBP和Retina MBP在机身上还是可以直接分别的，Retina MBP相比之下要更加的轻薄。
4/26

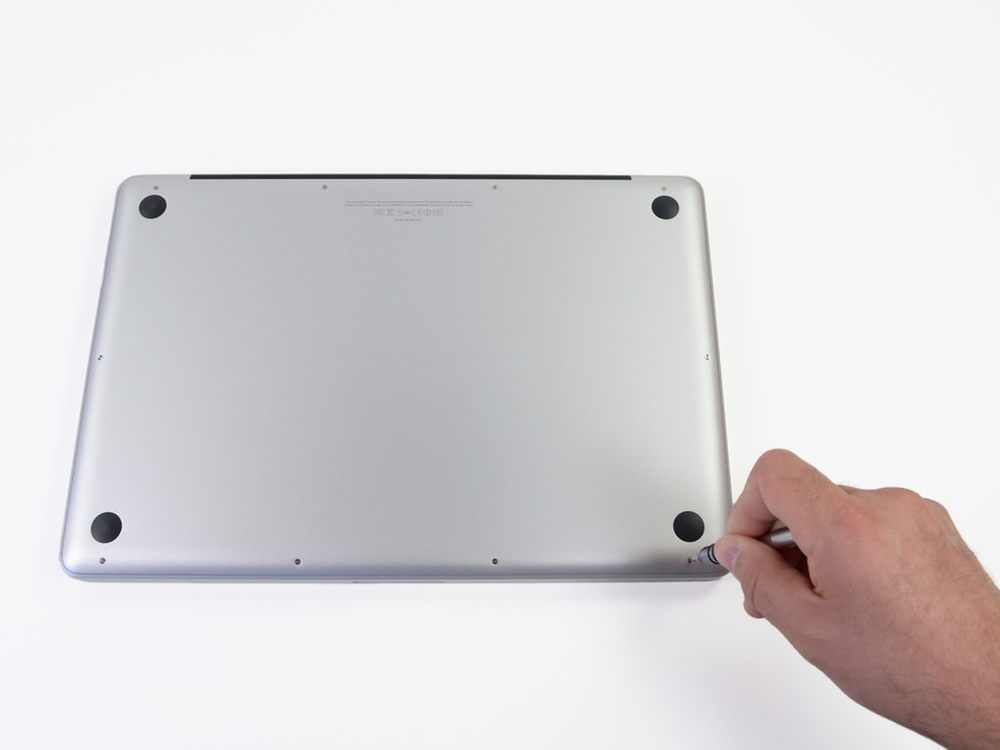

2012款MBP机身背后依然采用10颗十字螺丝来固定。
5/26

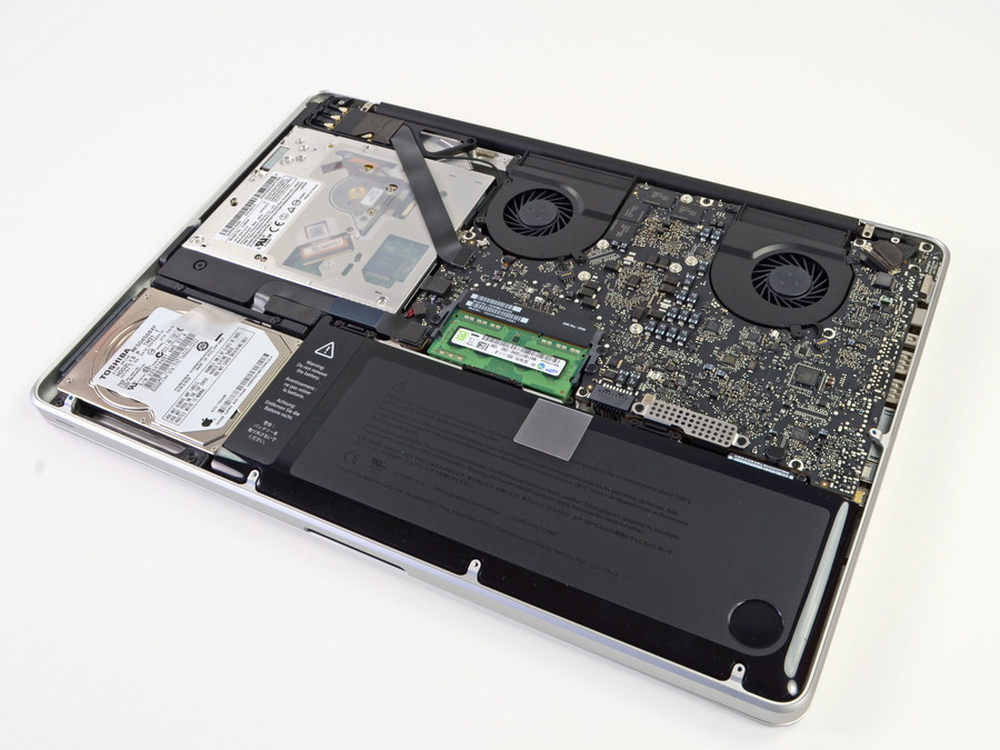

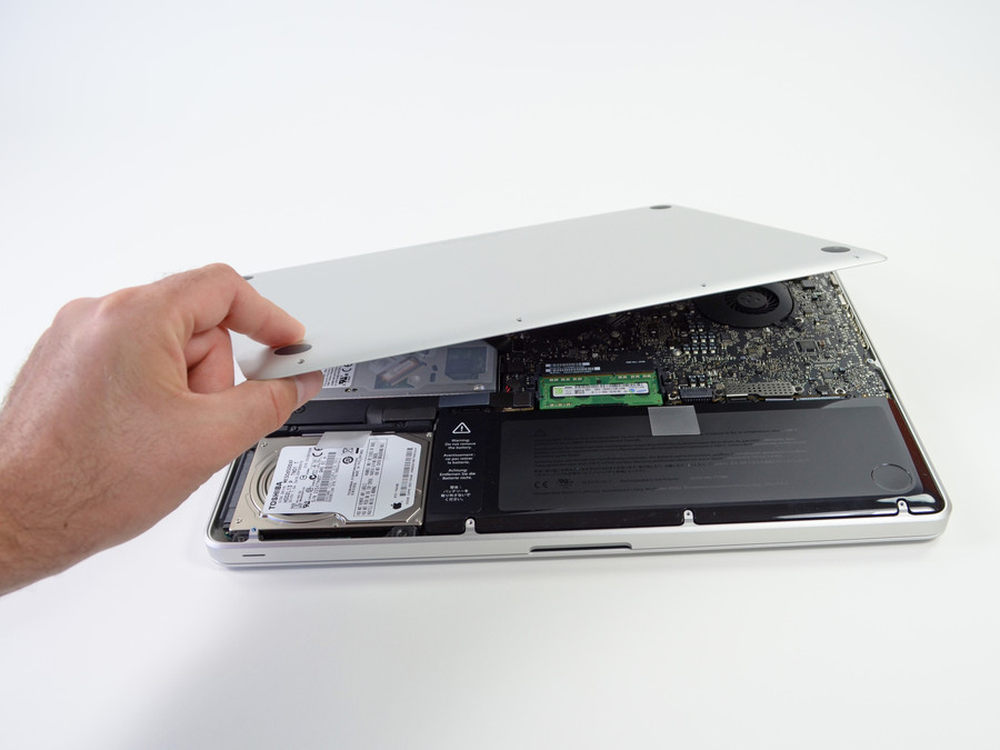

2012款MBP卸下10颗螺丝后就可以轻松打开底板。
6/26
2012款MBP内部依然没有粘合剂或者pentalobe螺丝钉，黑色的PCB配色维持了苹果的一贯作风。
7/26
在新的MBP上苹果使用了Y0 Tri-wing螺丝来固定电池，拆解起来有点麻烦。
8/26

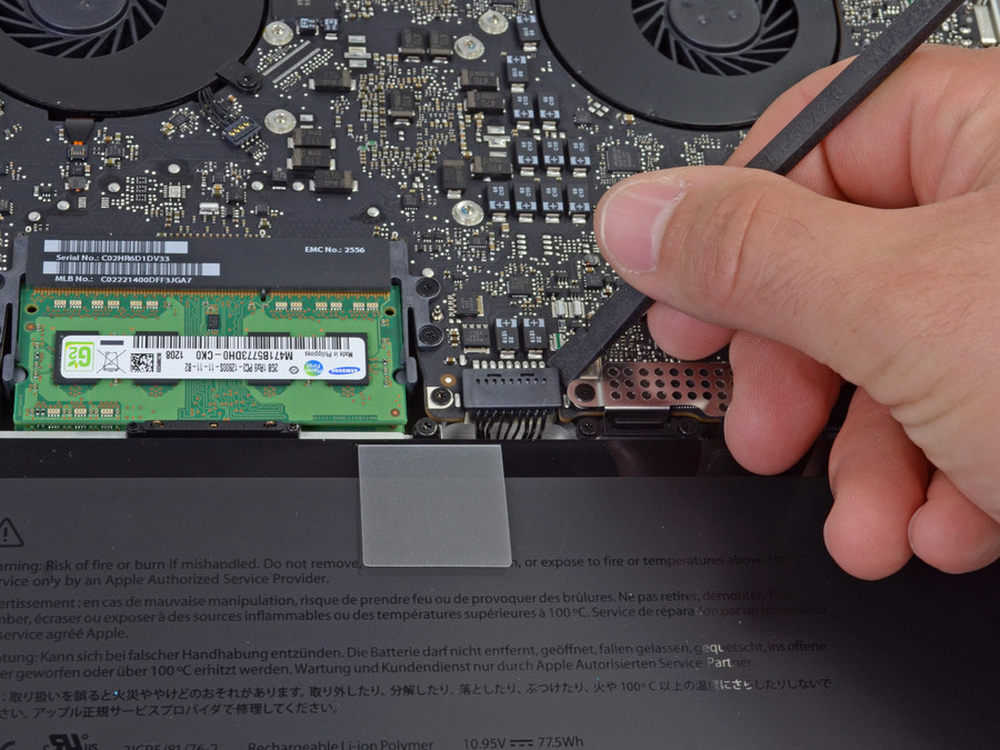

新MBP这里需要使用手机撬棒（塑料排线器）来断开电池连接，苹果维修MBP的员工也是这么干的。
9/26

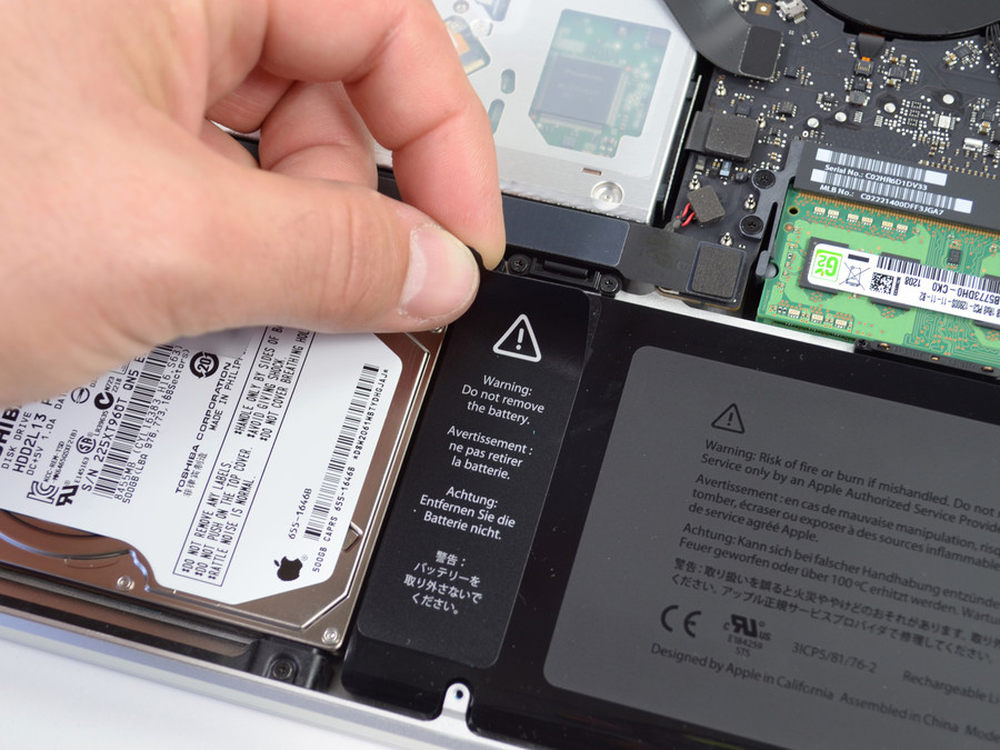

苹果的电池警告标签还是那么醒目，新MBP的电池与上一代MBP一样， 10.95V，77 Wh，厚13.8mm，重450g，比Retina MBP的电池容量要稍小。
10/26

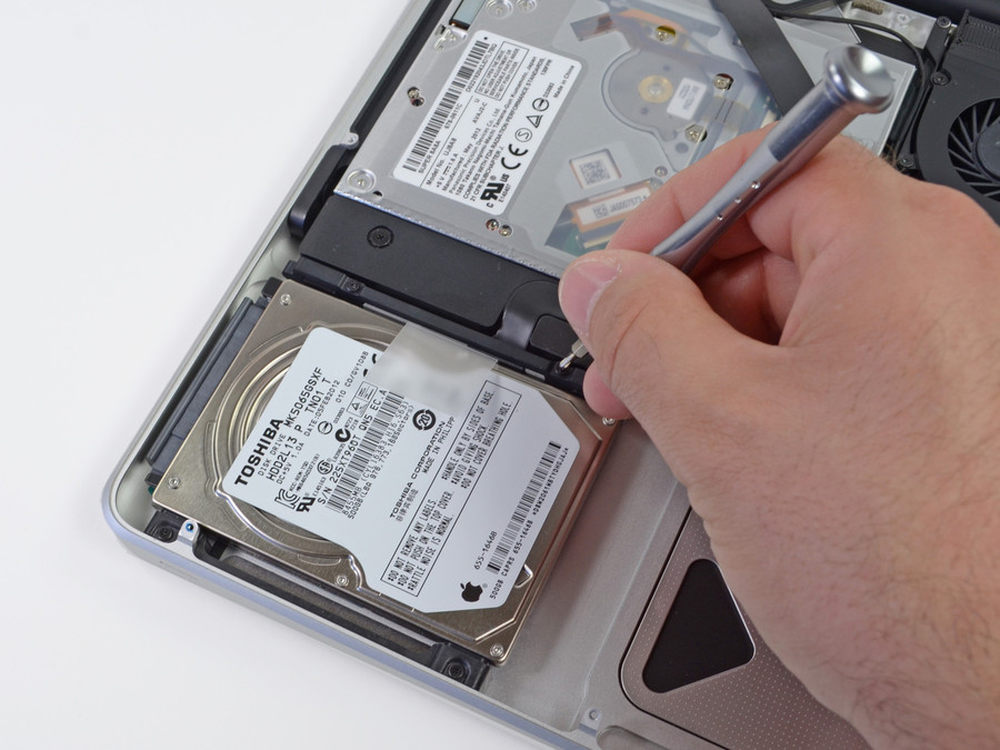

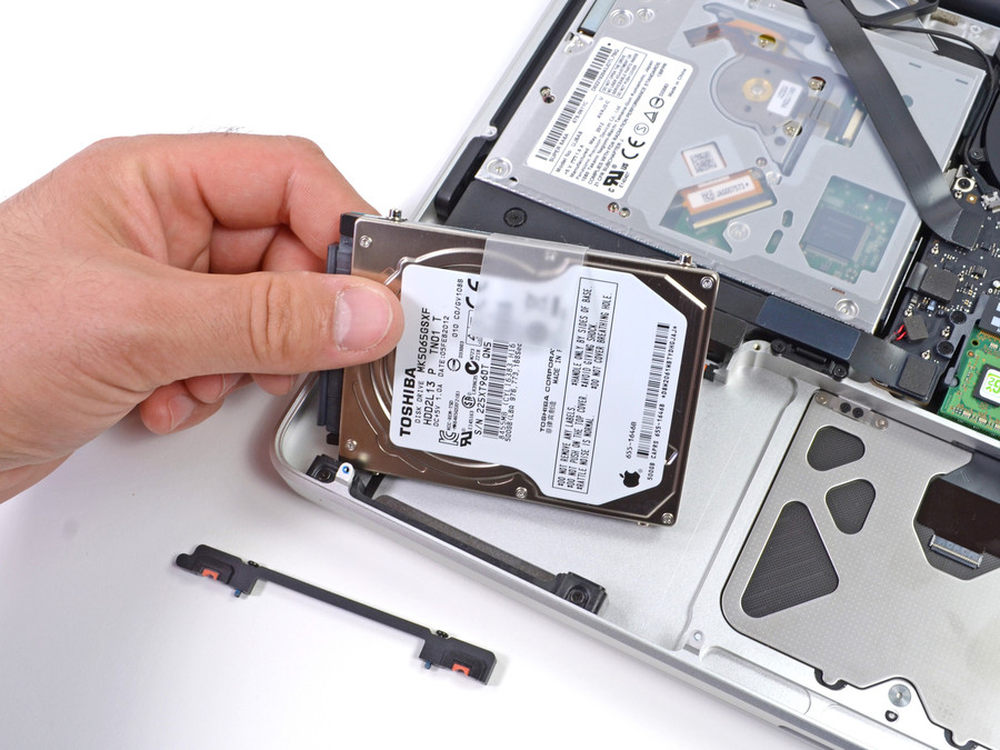

新MBP采用了标准十字头螺丝钉固定着500 GB东芝硬盘，用户可以升级至更大容量的硬盘。这个硬盘已经可以满足大部分用户的需求。
11/26
这是一块2.5英寸SATA硬盘，与Retina MBP的SSD比起来要厚不少。
12/26
接下来使用手机撬棒卸下AirPort/Bluetooth板。
13/26

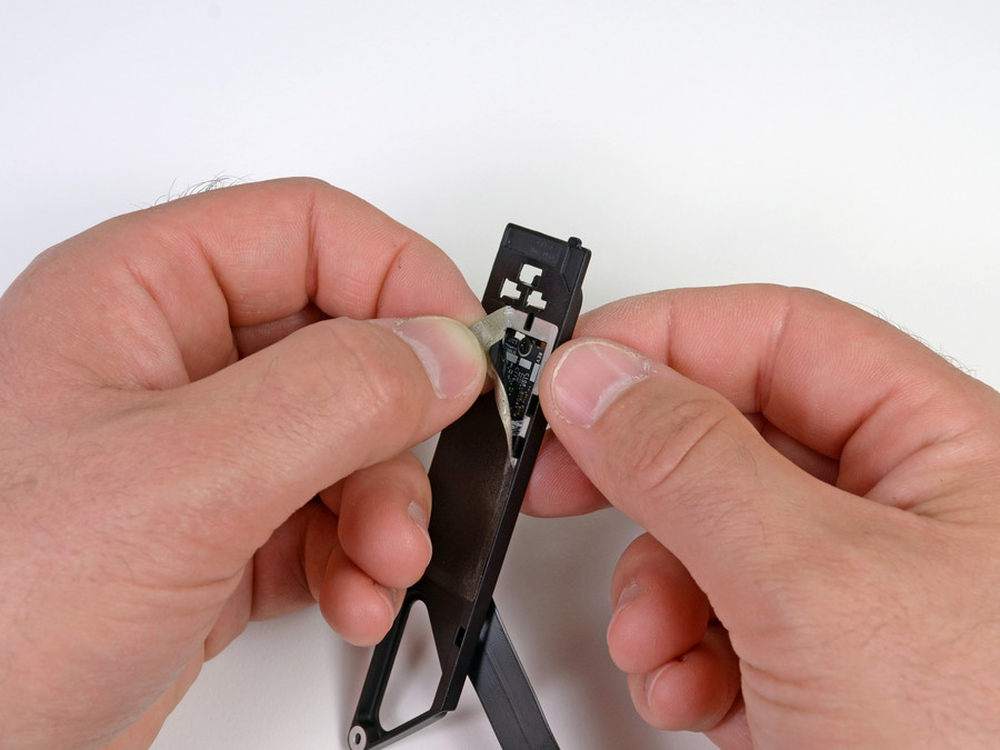

然后用手轻轻剥开AirPort/Bluetooth板上的贴纸。
14/26

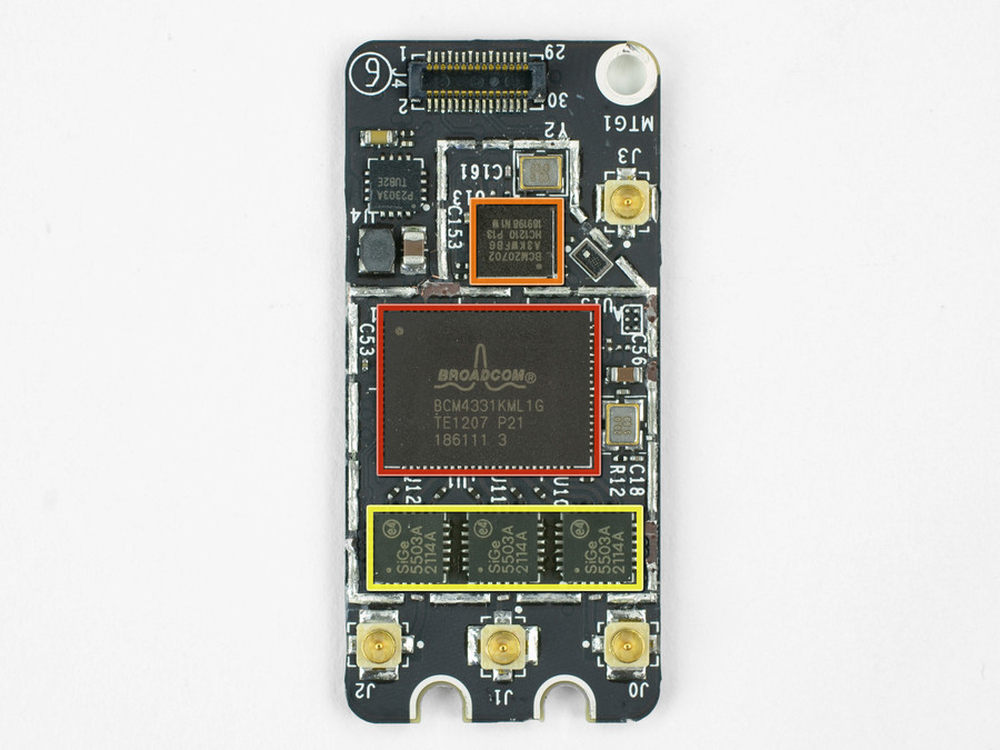

红色：无线网卡上的芯片
橙色：Broadcom BCM4331KML1G 802.11n芯片组
黄色：Broadcom BCM20702蓝牙处理器
15/26

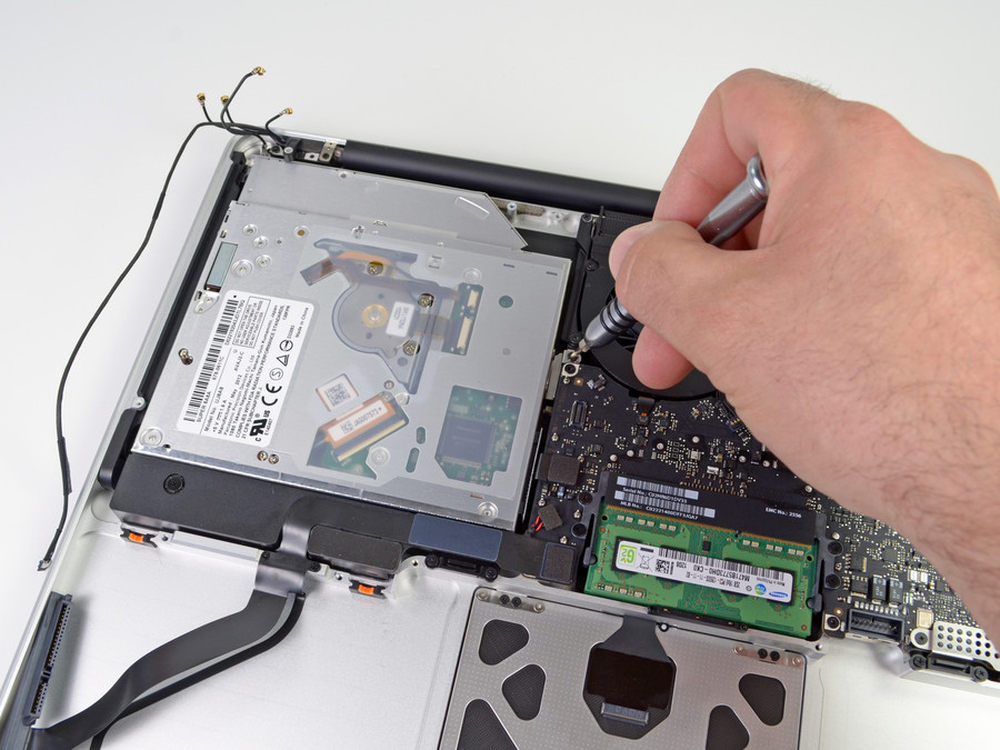

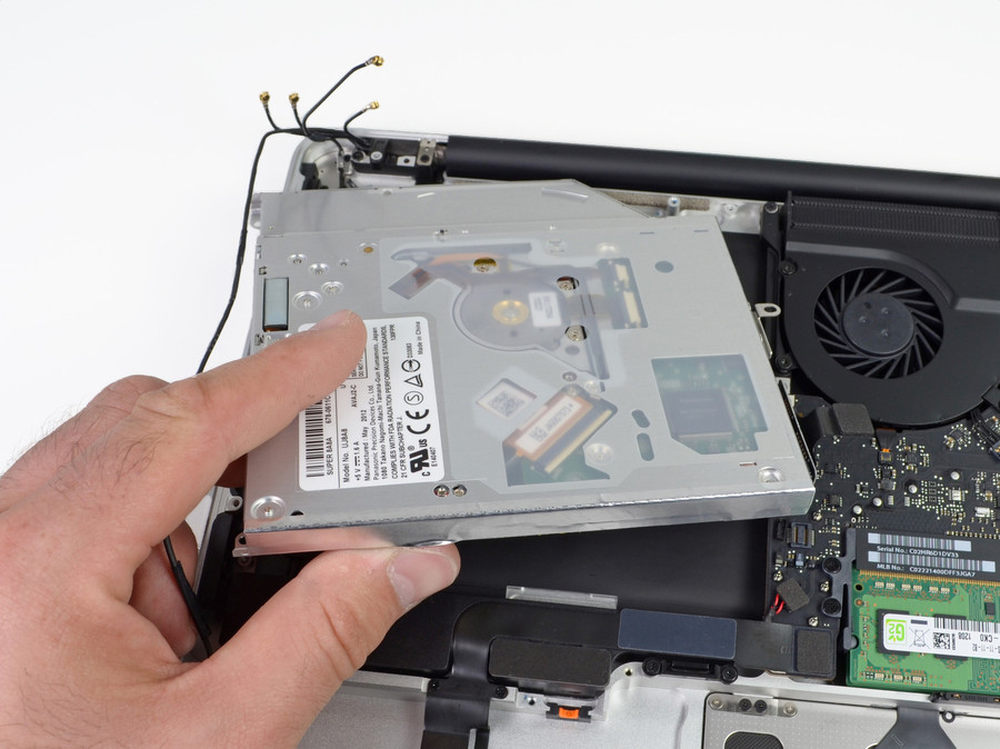

新MBP采用十字头螺丝钉来固定光驱，拆卸比较方面。
16/26
想把光驱换成硬盘的同学可以下手了，这很可能会是苹果最后一款使用内置光驱设计的笔记本。
17/26

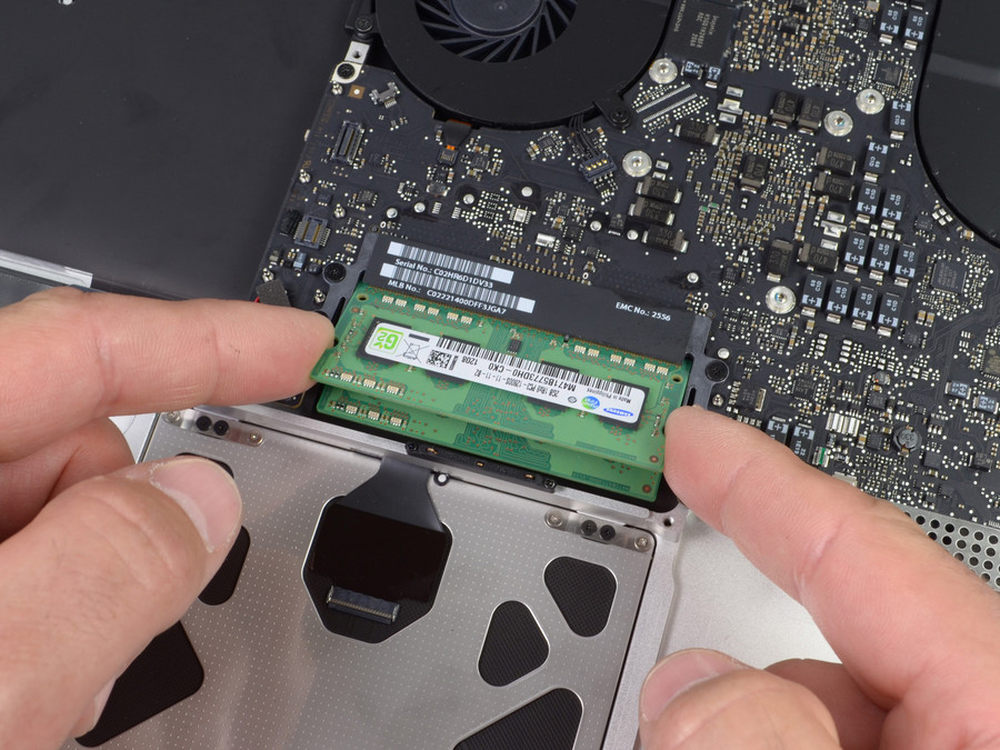

新MBP的内存部分非常好拆卸，用户也可以轻松升级。
18/26

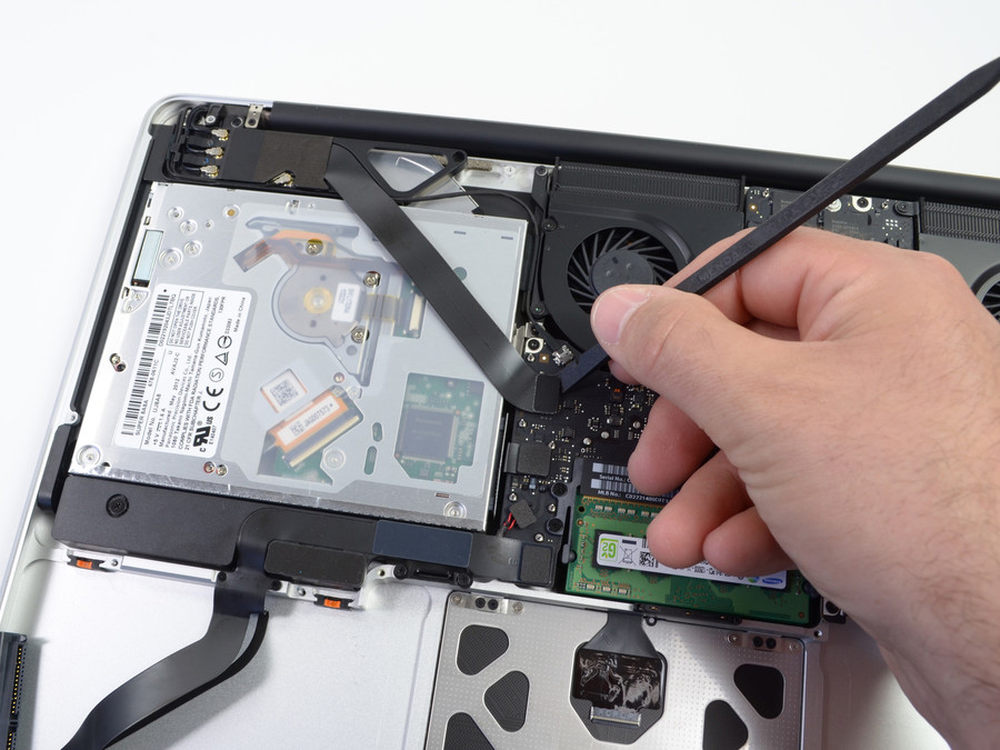

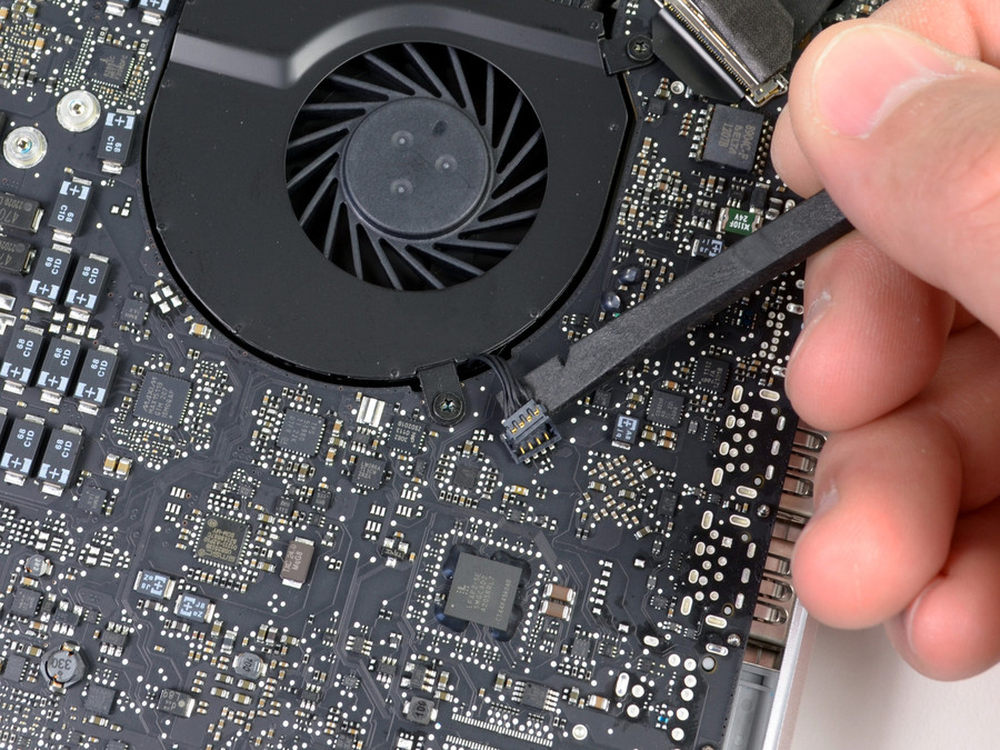

这里还要使用手撬棒来断开风扇连接线。
19/26

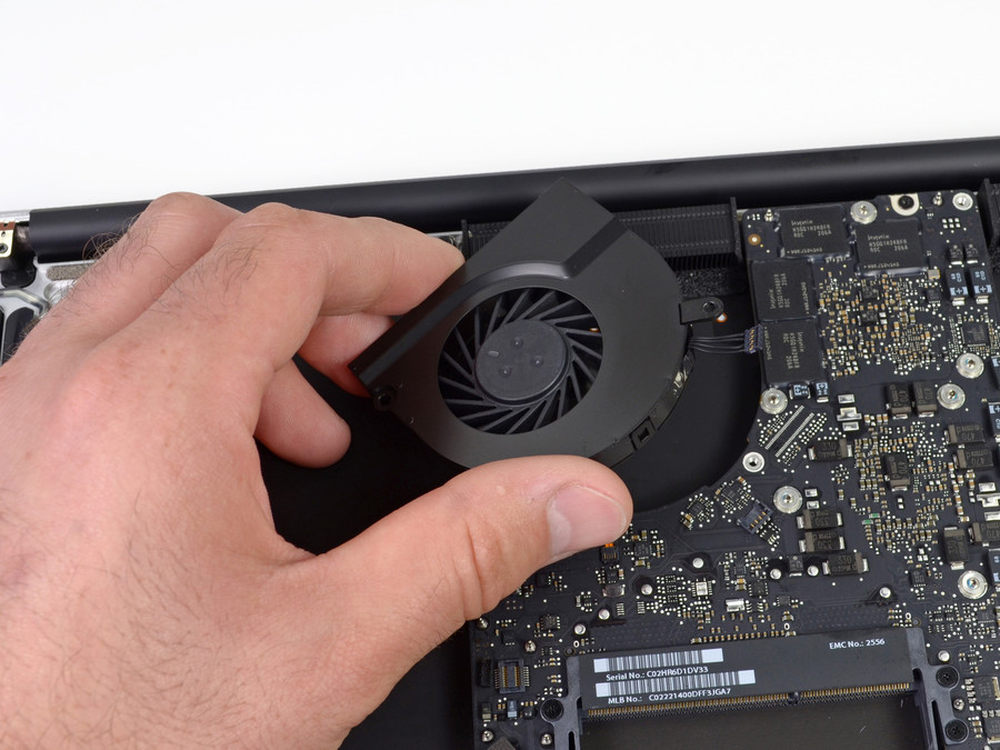

新MBP风扇扇叶采用了传统的设计，而不是视网膜版MBP的非对称扇叶。
20/26

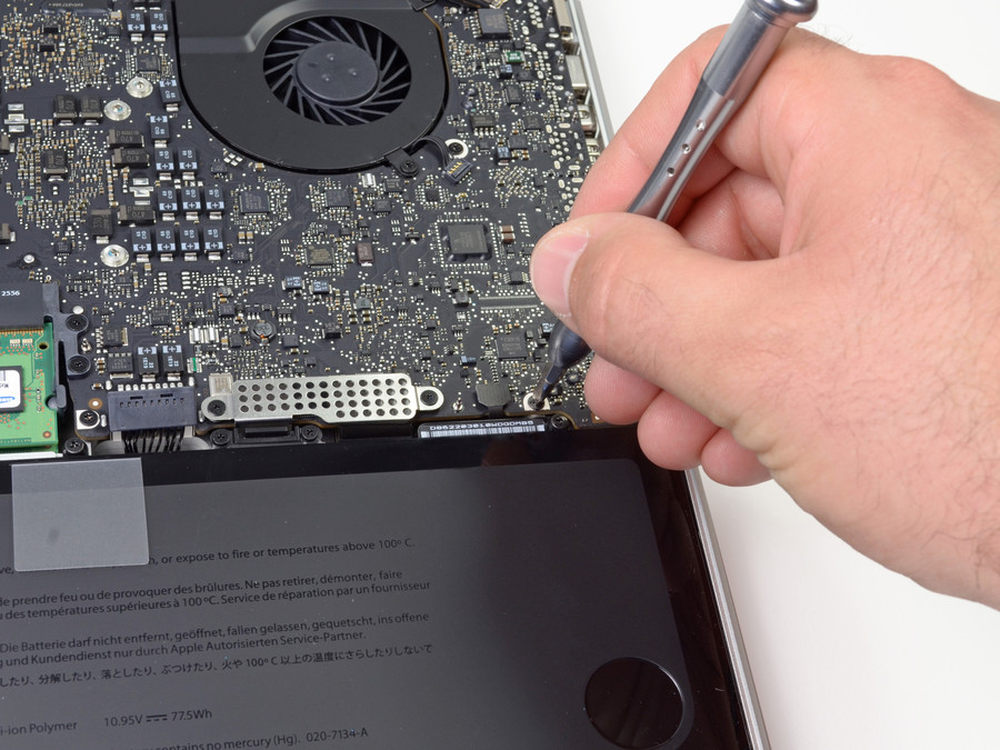

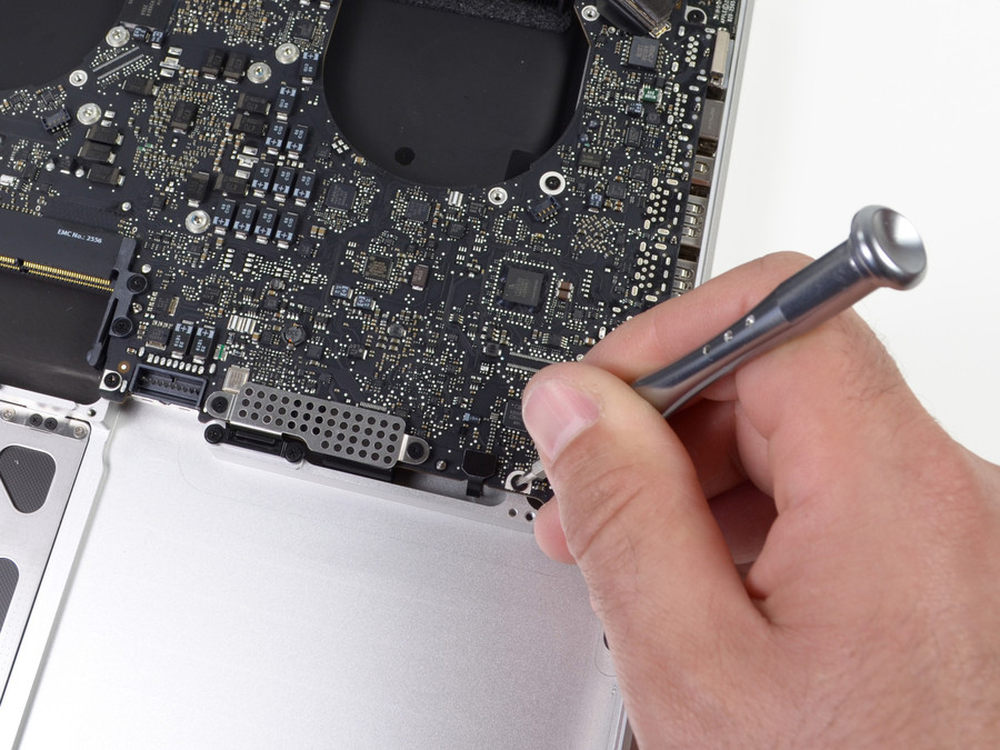

新MBP的主板采用了Torx螺丝钉固定，卸下它也很方便。
21/26

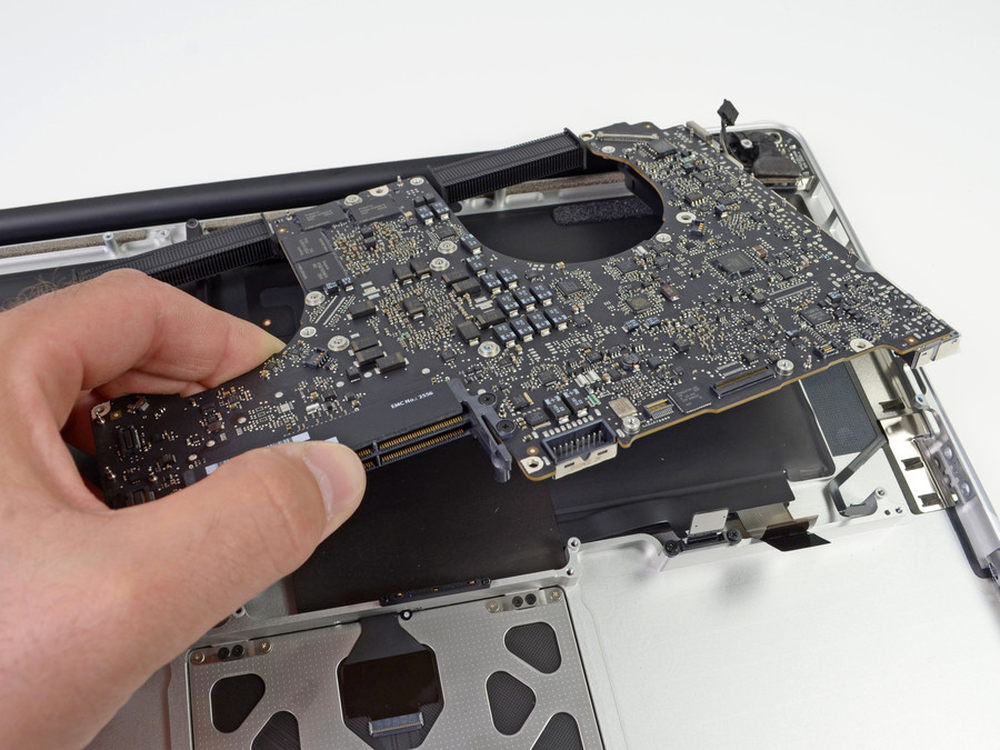

将螺丝完全卸掉后拿掉主板还是要小心。
22/26

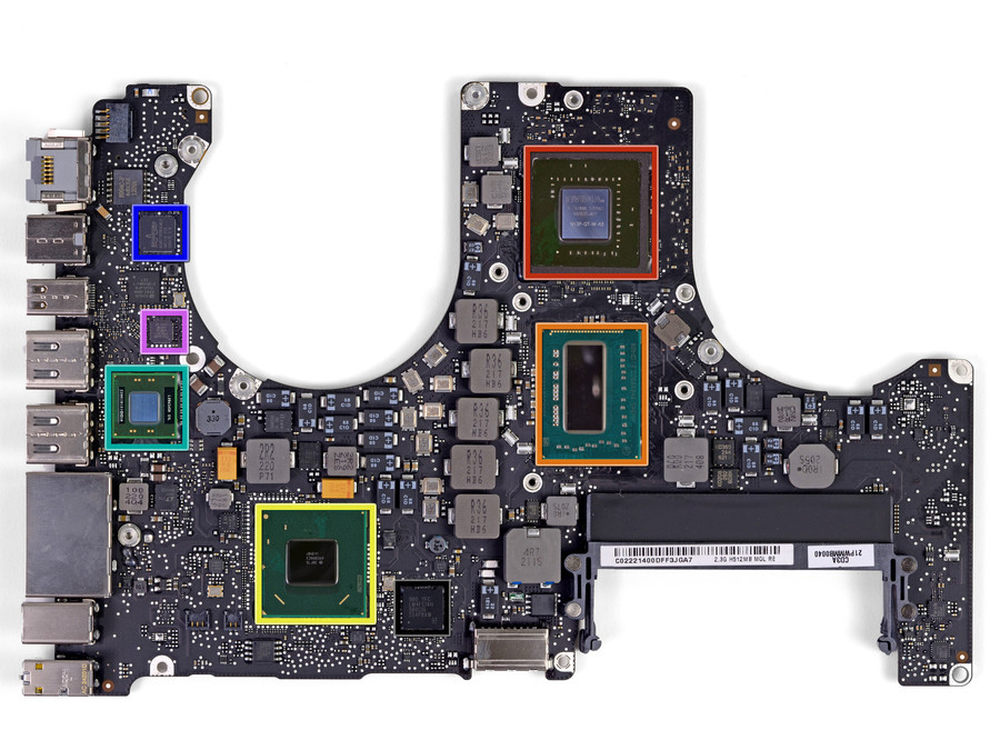

主板正面布局：
红色：NVIDIA GeForce GT 650M GPU
橙色：Intel Core i7-3615QM 2.30 GHz四核处理器，支持Turbo Boost睿频技术，最高睿频3.3GHz
黄色：Intel E2088369平台控制单元
湖蓝：Intel L206IA58
蓝色：Broadcom BCM57765B0KMLG整合千兆以太网及内存卡读卡器控制器
粉色：Parade PS8301
黑色：德州仪器Stellaris LM4FS1AH微控制器和整合ARM核心
23/26

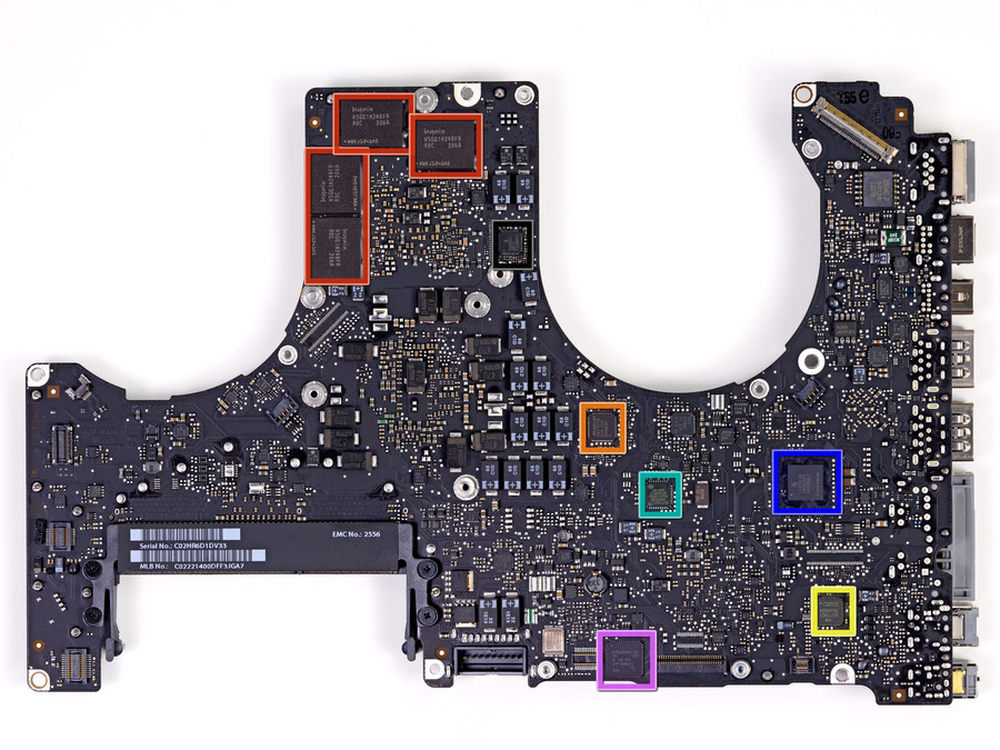

背面布局（二）：
红色：Hynix H5GQ1H24BFR 1 Gb GDDR5 SDRAM
橙色：Maxim MAX15119 Apple-specific IMVP7 CPU/GPU电源控制器
黄色：Cirrus Logic 4206BCNZ音频控制器
湖蓝：SMSC USB25138 USB控制器
蓝色：Lattice Semiconductor LFXP2-5E Low-Cost Non-Volatile FPGA
粉色：Cypress Semiconductor CY8C24794-24L –可编程的SoC
黑色：Infineon 62882C
24/26

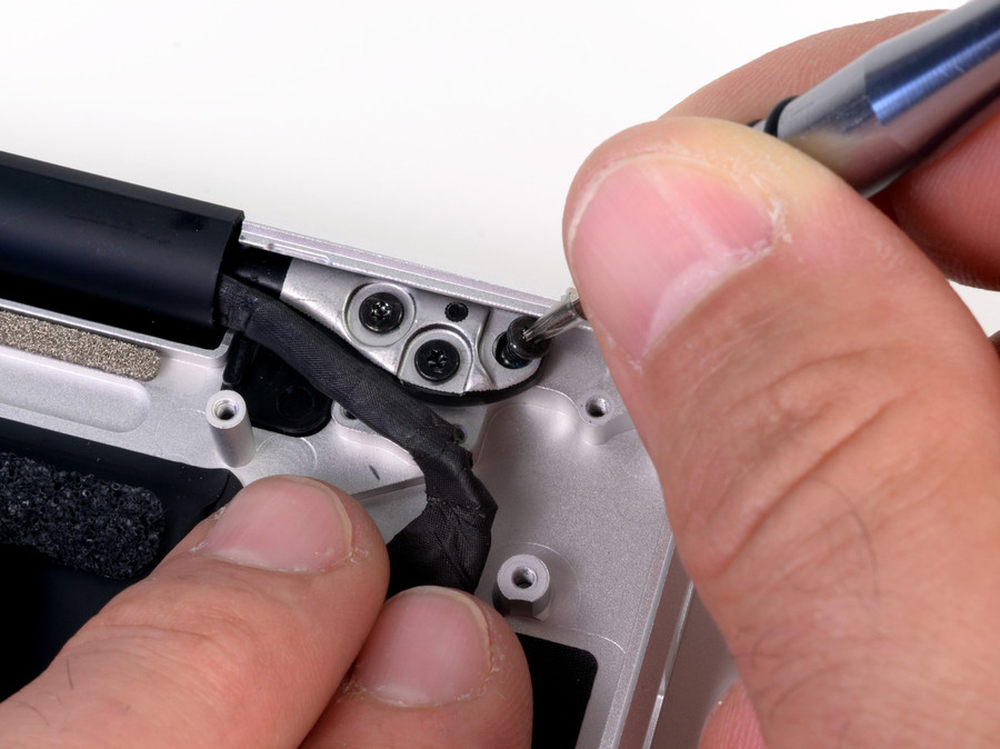

图为屏幕与机壳的铰接处细节，虽然不是Retina屏幕，但是更换一面被损坏的LCD面板成本也是很高的。MBP屏幕更换也是最困难的，即使是技术炉火纯青的技术人员在卸下LCD面板时也会对它造成损坏。
25/26

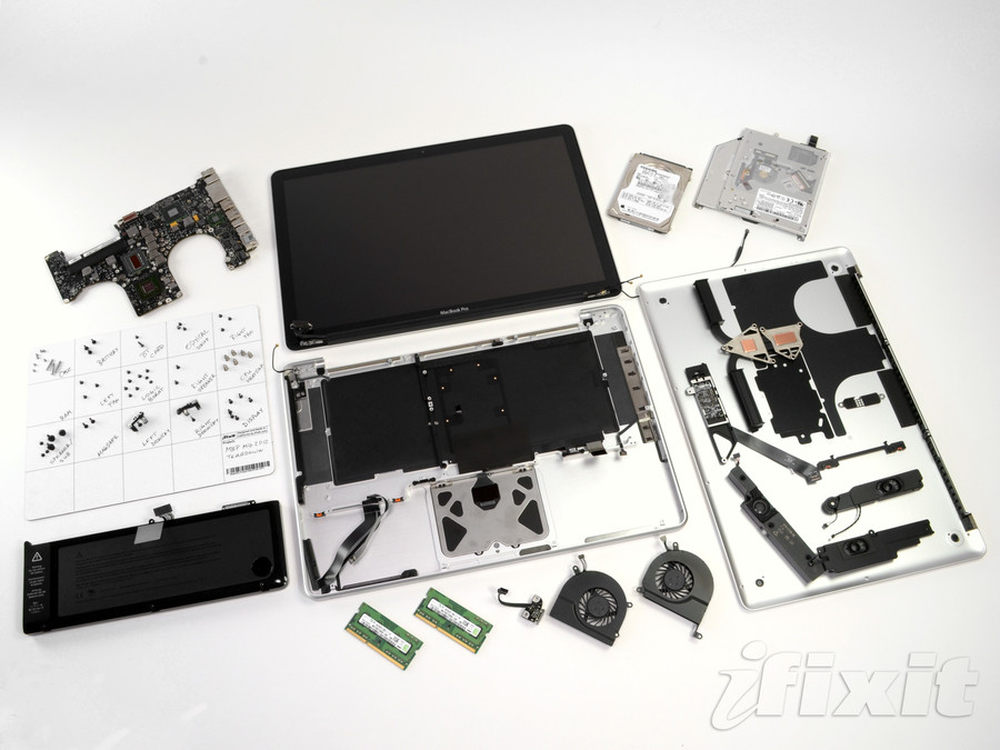

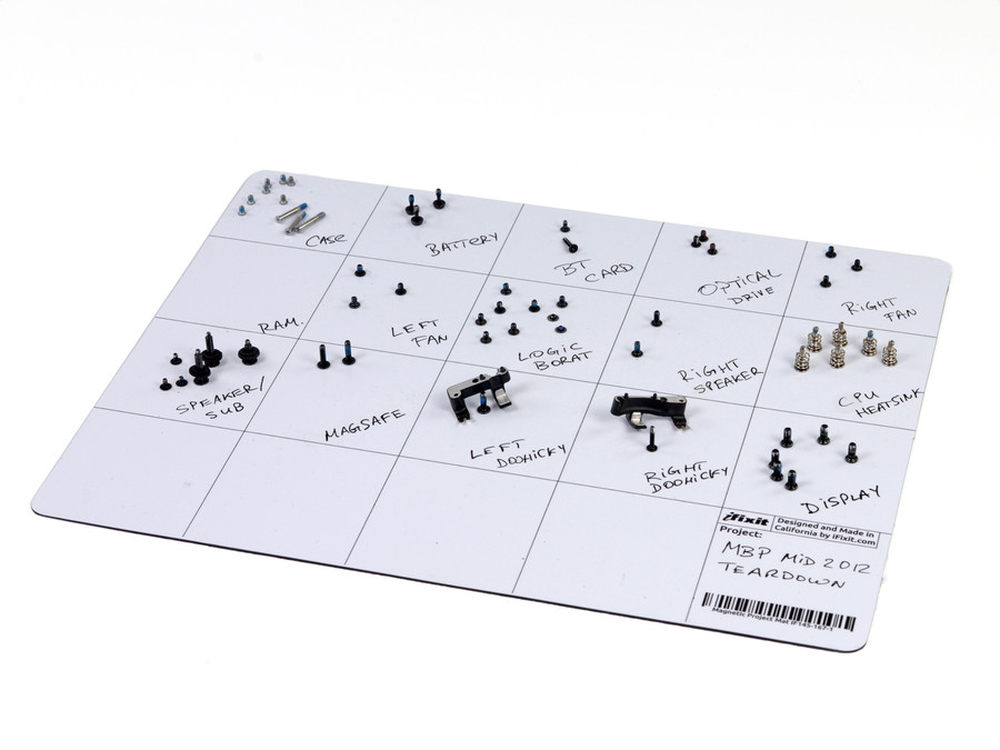

新MBP机身上的螺丝一览。
26/26
iFixit对这款MBP的拆解总结：
2012年款15英寸MBP可修复性评分：7分（满分为10分—最容易修复）
底板、电池、光驱、风扇以及RAM移动均很容易。
使用标准螺丝钉来固定各个部件。
大量使用热胶，可能会成给后期修复造成一定的困难。
电池上的Tri-wing螺丝钉需要特殊工具方可扭开。
LCD面板更换仍然是最困难的。
