泡泡网显卡频道7月16日 七彩虹GTX680大法师版这款产品曾经在一个月前的台北电脑展上亮相，做为一款概念型产品，它的研发理念、设计思想都有与众不同之处，这对于一家板卡研发企业来说意义是大于量产的。日前这款显卡来到了泡泡网，我们终于可以近距离观察其每一个细节。
2/17

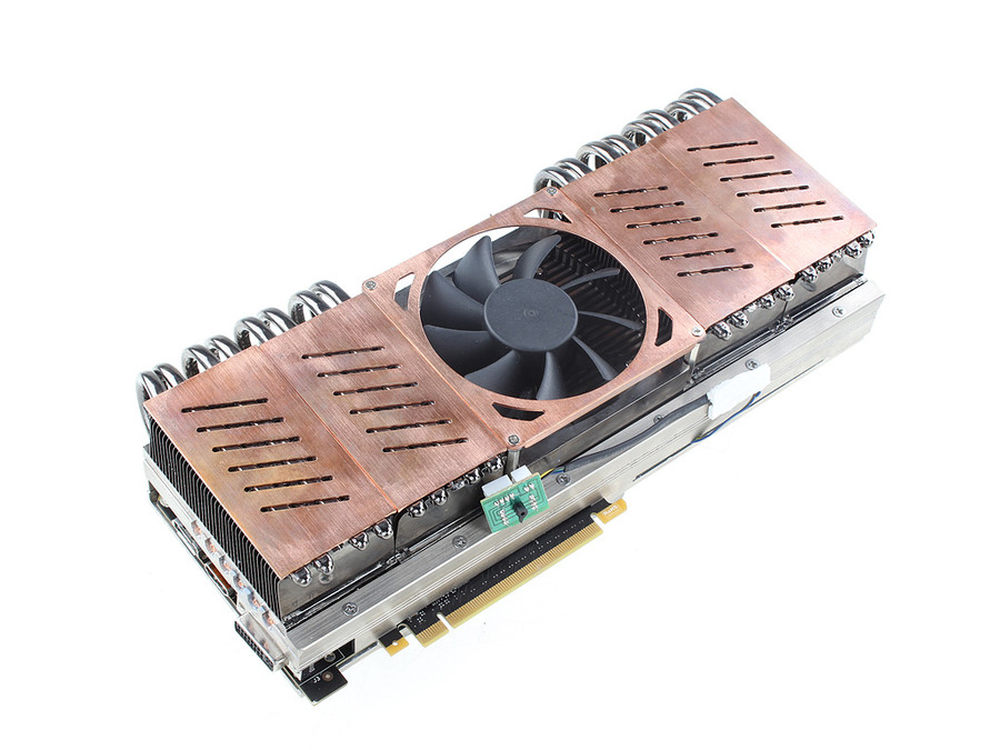

七彩虹GT680大法师版正面图片，散热器外表还没有经过任何美化，不过这样也正好可以看到其纯铜打造的外壳。
3/17
背面又是变态的Air Kit散热套件
4/17
七彩虹GT680大师版侧面图
5/17

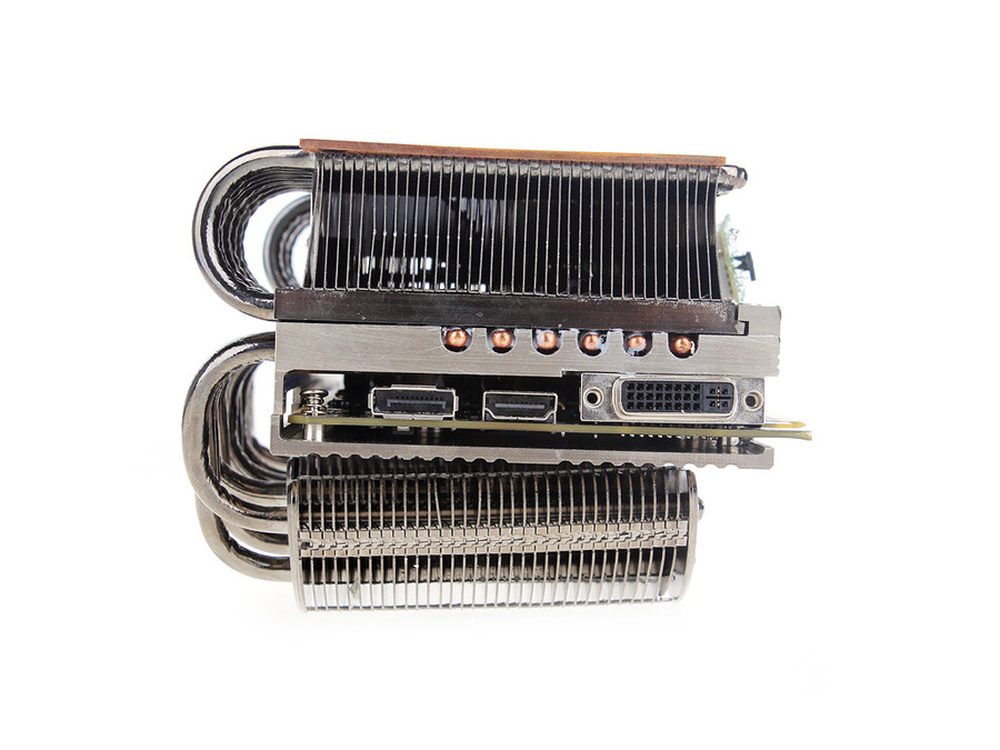

这张图片可以看到视频输出接口：DVI、HDMI和DP，以及显卡厚度。
6/17

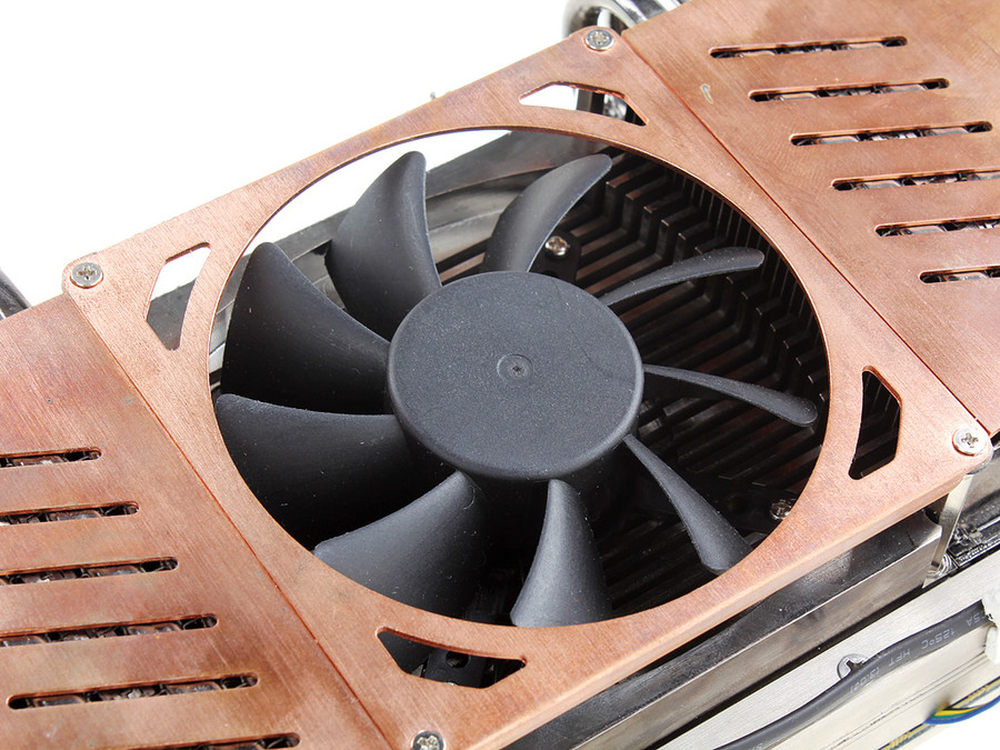

只采用了一颗风扇，看来散热主要都是通过热管、散热片、均热腔完成。
7/17

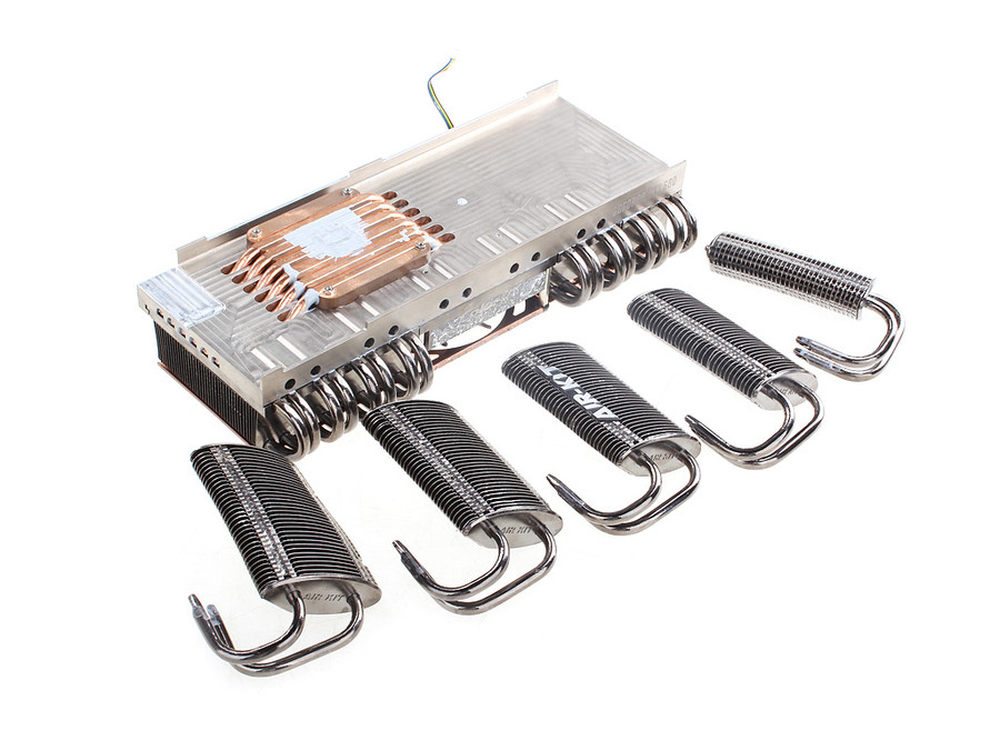

Air Kit套件和散热器本体可以分离，依据不同需求决定是否安装。
8/17

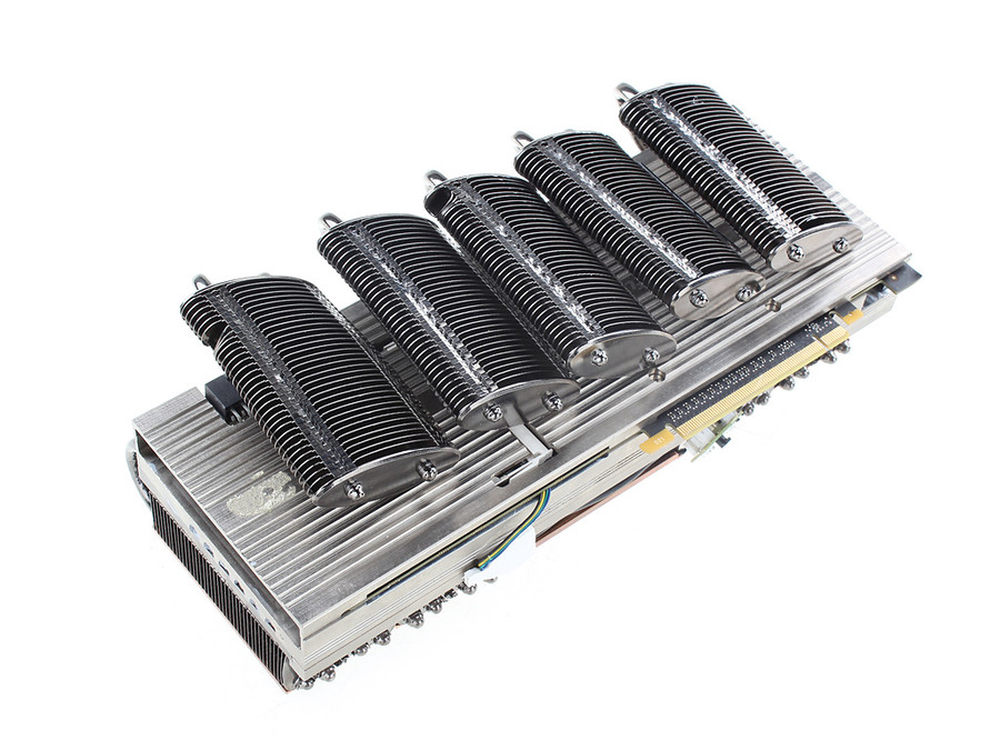

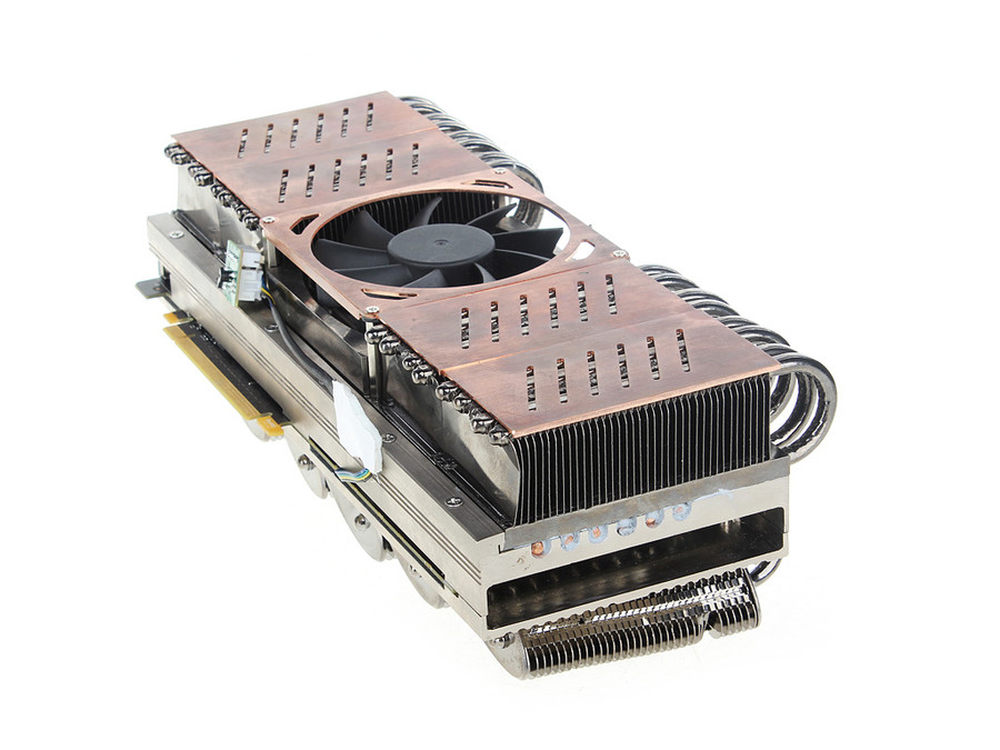

散热器和空气套件都装上之后的效果
9/17

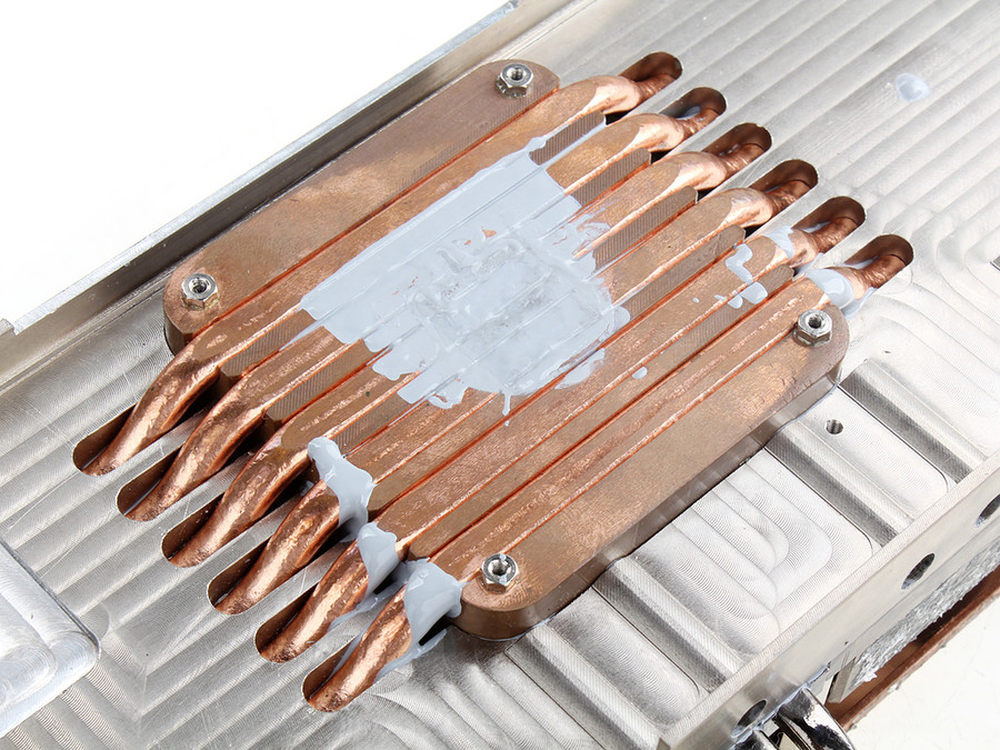

6根纯铜热管贯穿底座，纯铜打造。
10/17

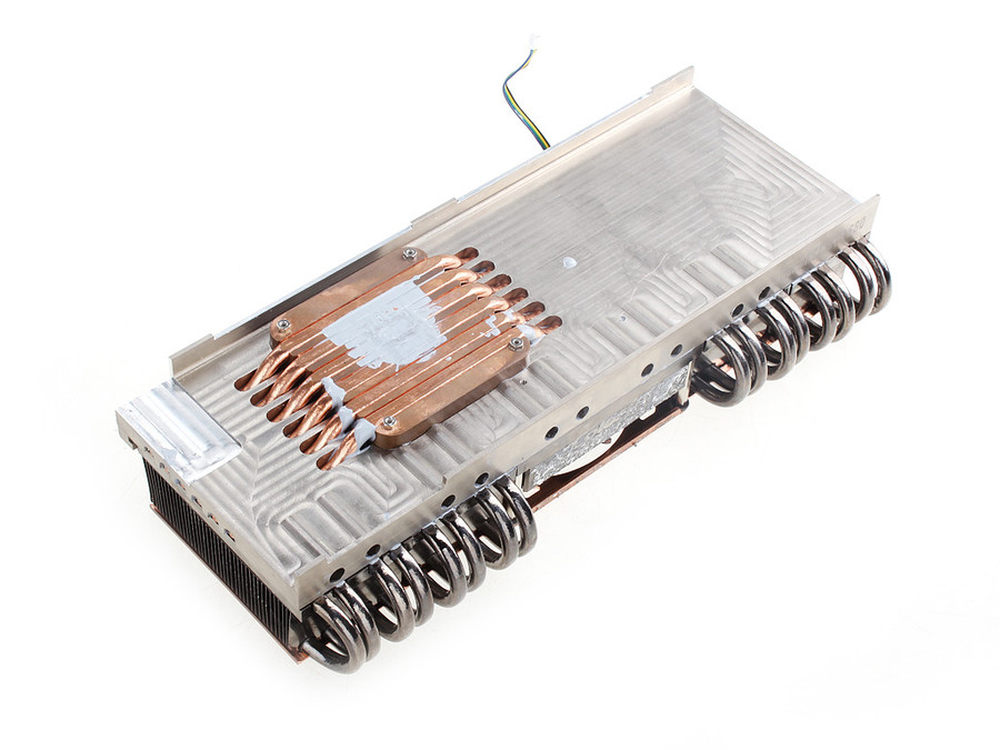

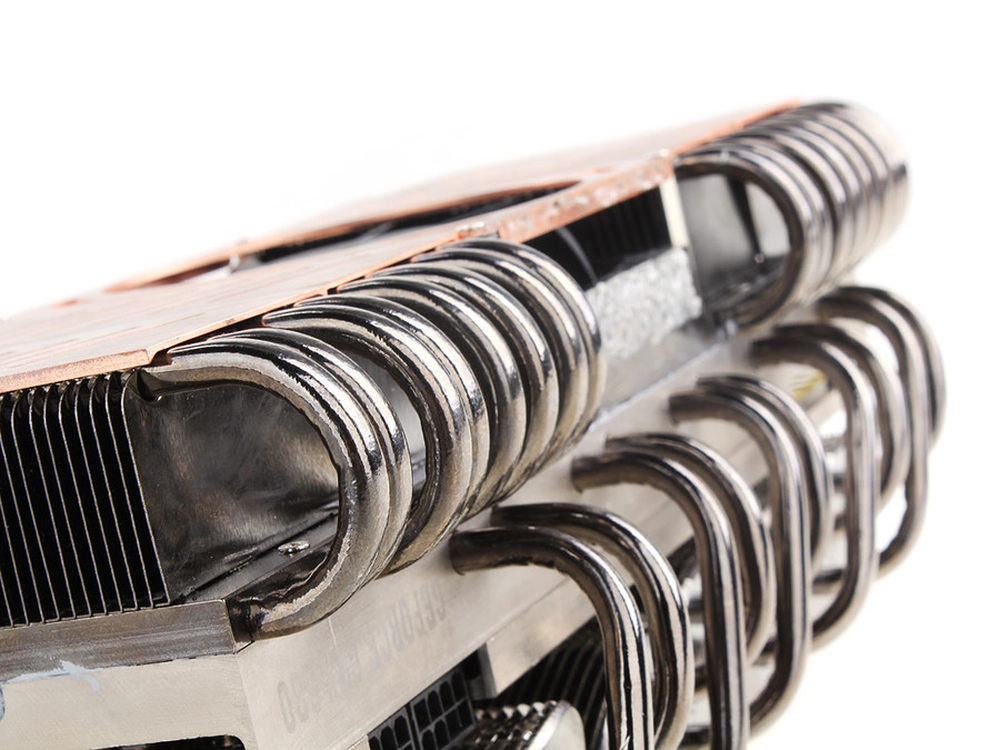

热管数量多到已经难以数清的地步，大概是30根吧。
11/17

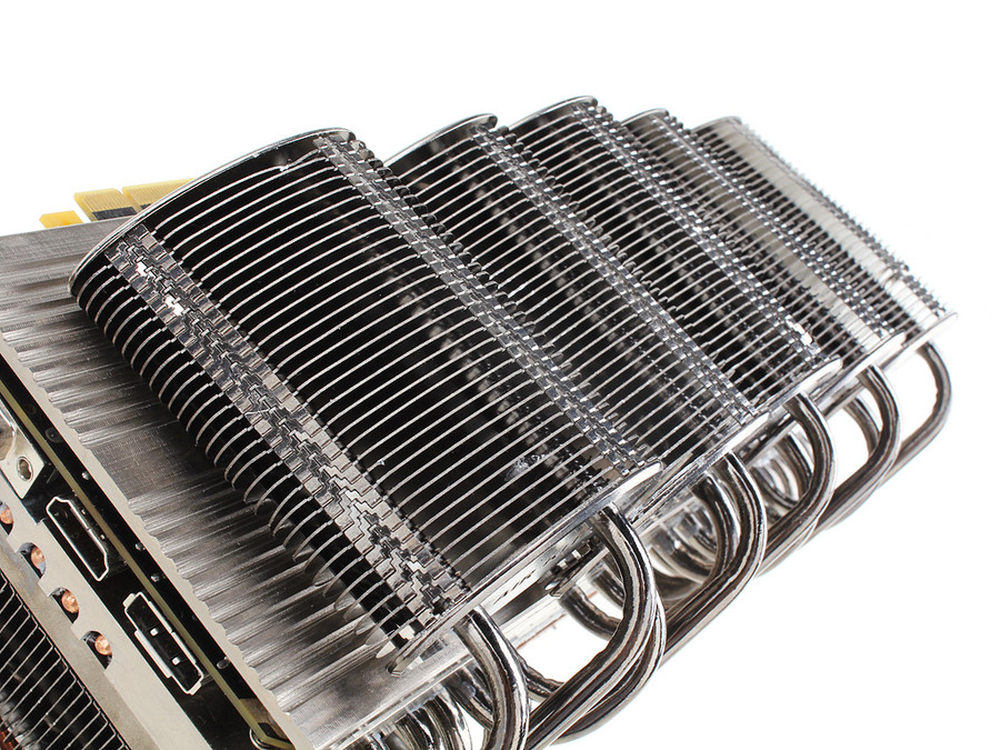

AirKit套件特写。这是自iGAME九段版首创的设计，由散热器本体延伸出热管和散热片，增强散热效能。
12/17

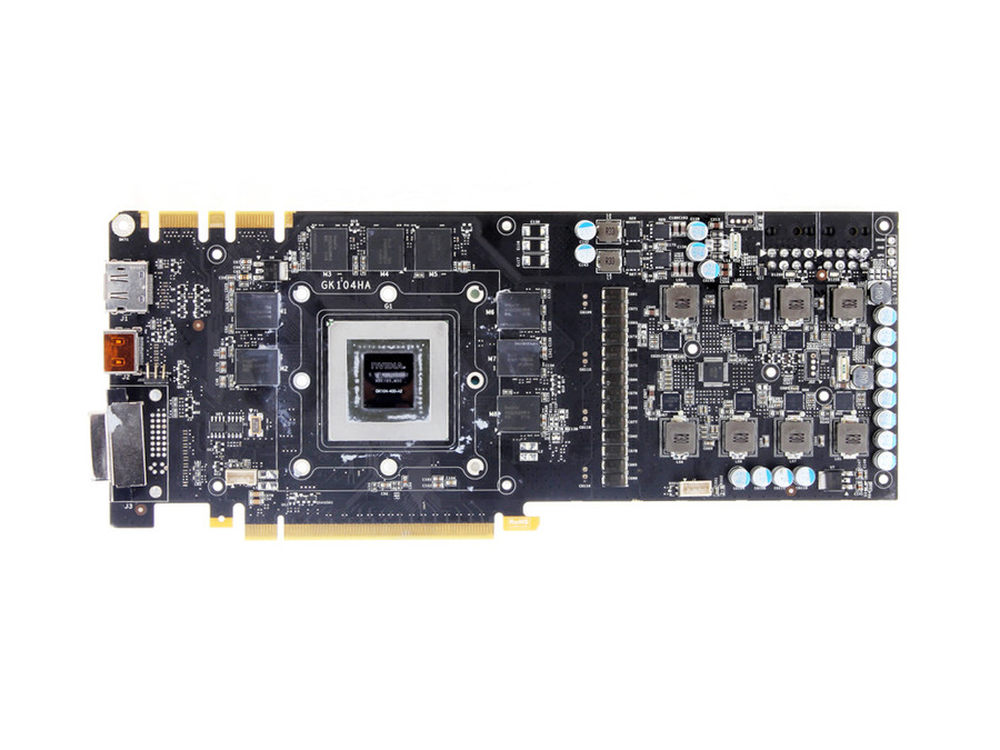

PCB版没有散热器看上去那么绚丽，不过也经过重新设计制造。
13/17

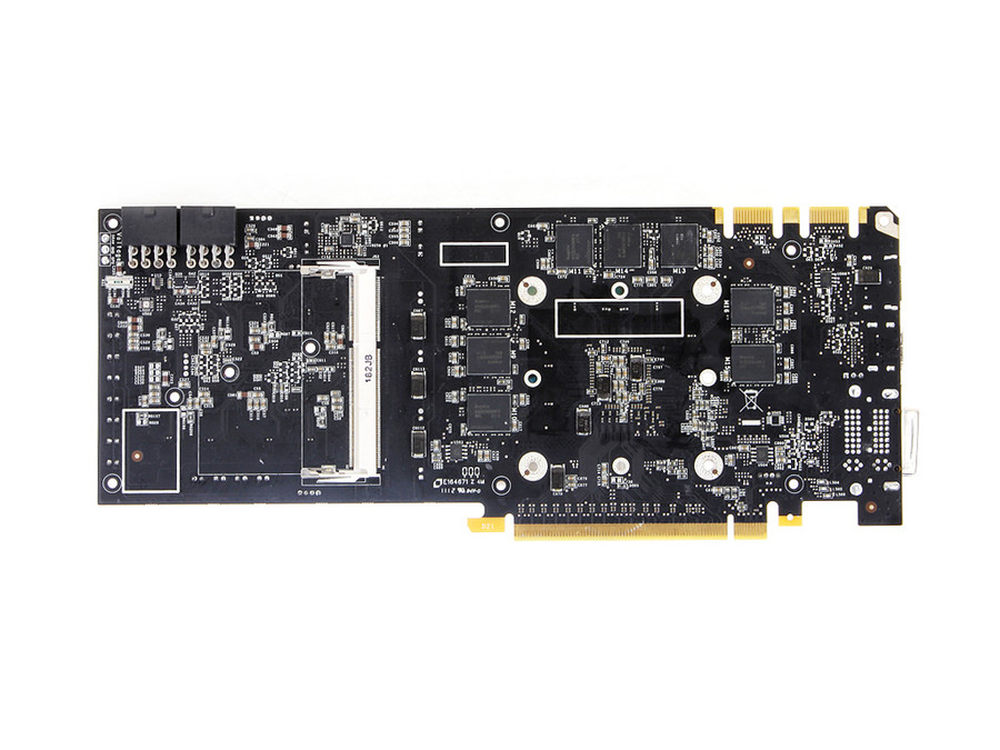

背面焊满的8颗显存暴露了这款显卡4GB显存的本质，并且左侧依然保留有扩展卡插槽。
14/17

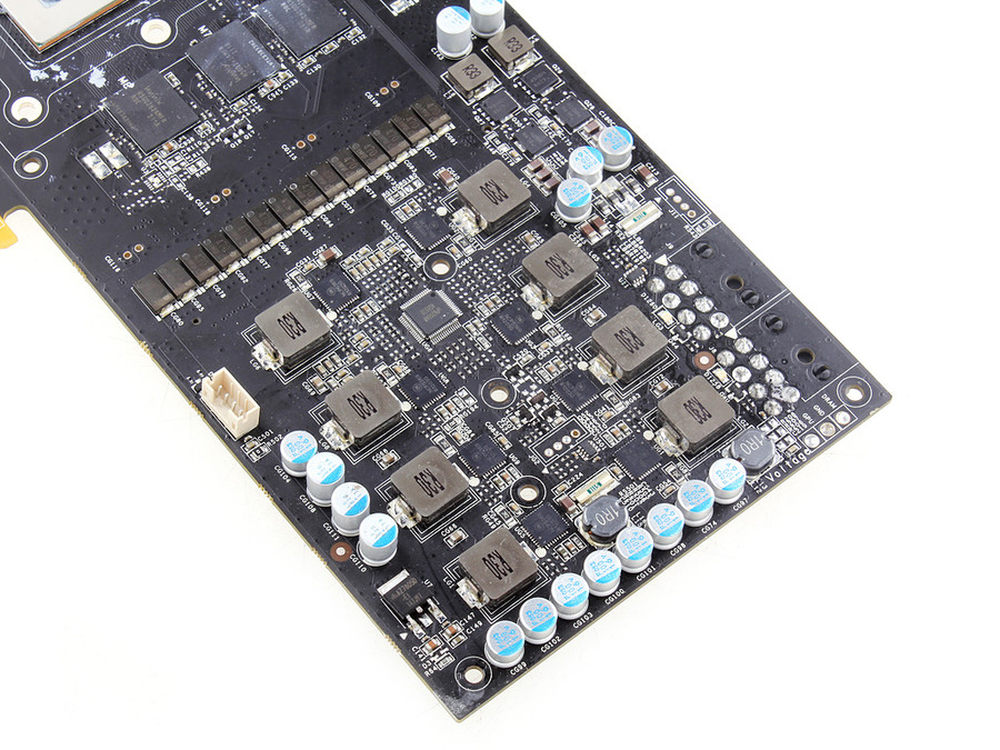

供电部分为8 2相，这还未包括扩展供电，完全体预计将达到14相供电。
15/17

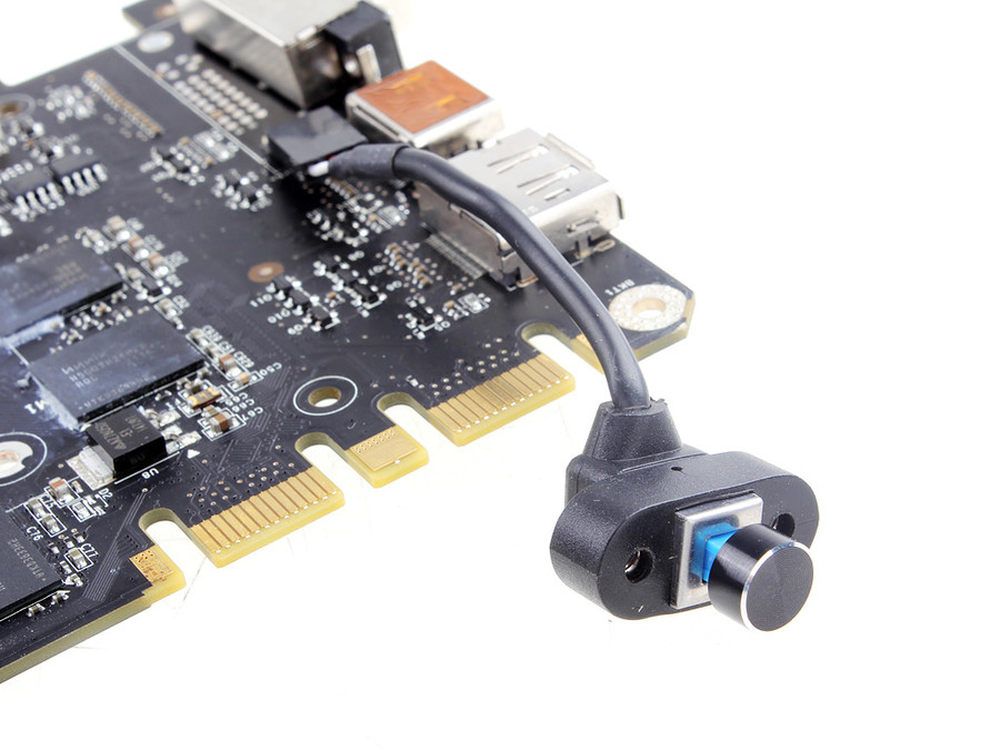

Turbo开关，可以通过按下按钮达成一键超频功能
16/17

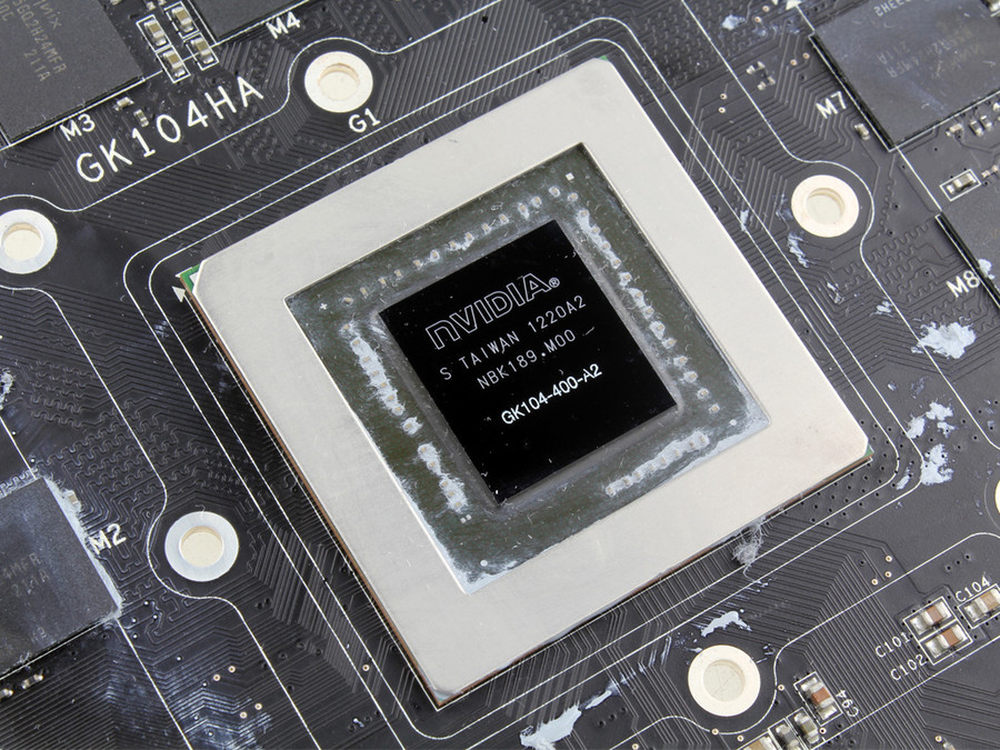

GK104-400-A2，如假包换的GTX680核心。
17/17

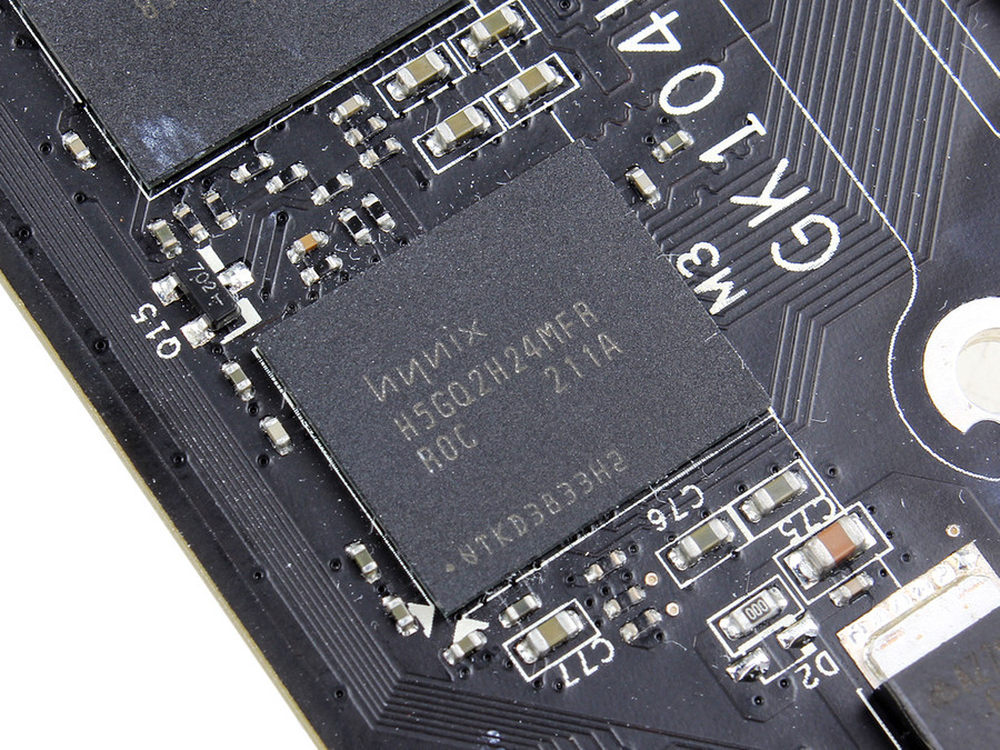

目前高端显卡已经全部统一为海力士GDDR5显存颗粒，无一例外。
