泡泡网DIY攒机频道7月19日 本来家里有一台配置很高的电脑了，玩各种3D游戏流畅自如，硬盘也囤了好多块，高清大片应有尽有，为什么还要再装一台呢？原来最近媳妇儿喜欢玩暗黑3了，看我高配置的电脑搭配电视机玩起来效果很爽，于是毫不留情的夺走了使用权，留给我的只有一台破笔记本，特效全关还卡得要死，实在是受不了了……
所以，打算组装一台二奶机，小屏幕低配置的笔记本不如法眼，再搞一台高配电脑也不划算，干脆组一台小体积低功耗低噪音的HTPC吧，搭配电视平时看看片玩玩游戏也挺惬意，抽空物色了一些高性价比的配件后，开装了……
2/27

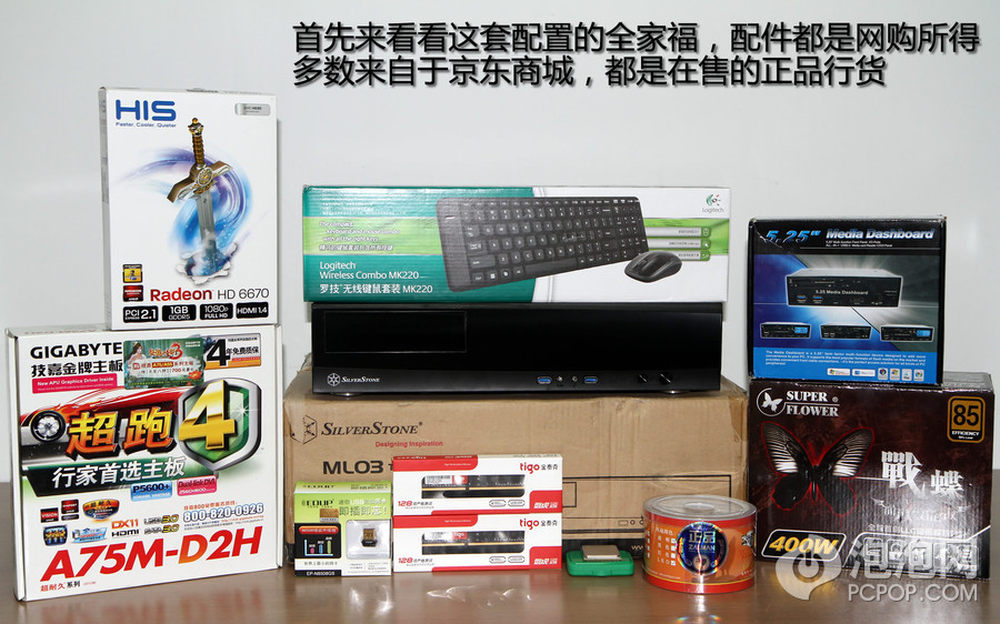

由于平时很忙，再加上懒惰，不愿意去卖场买东西，而且有些中意的配件在电脑城逛半天也不一定找得到，所以此次所有配件都是网购而来，以京东为主，京东没有的才去淘宝找。
3/27
由于预算有限，从性价比和玩游戏的角度考虑，选择了AMD的APU平台，毕竟APU整合了独立显卡级别的GPU，3D性能较强，还能与独立显卡组交火提高性能，适合我这种常玩游戏的人。

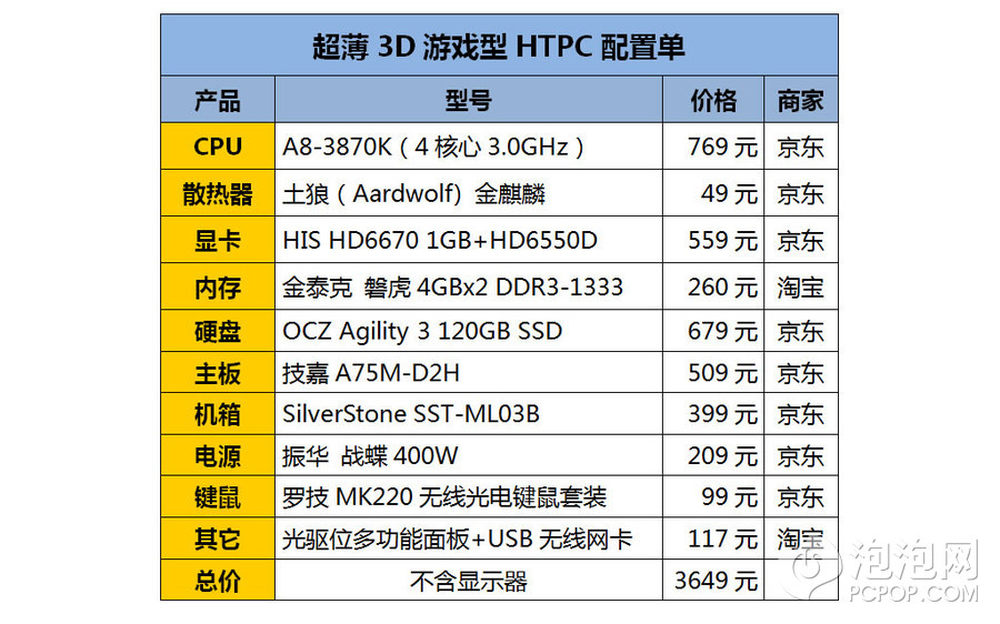

全套配置下来3650元，如果对3D性能要求不太高的话，去掉独立显卡也就3000元出头，现在组一台HTPC真的不贵。
4/27
HTPC机箱有很多种，类似DVD机这样的超薄机箱笔者个人比较喜欢，可以放电视柜里，看上去完全就是台家电而非冷冰冰的电脑。

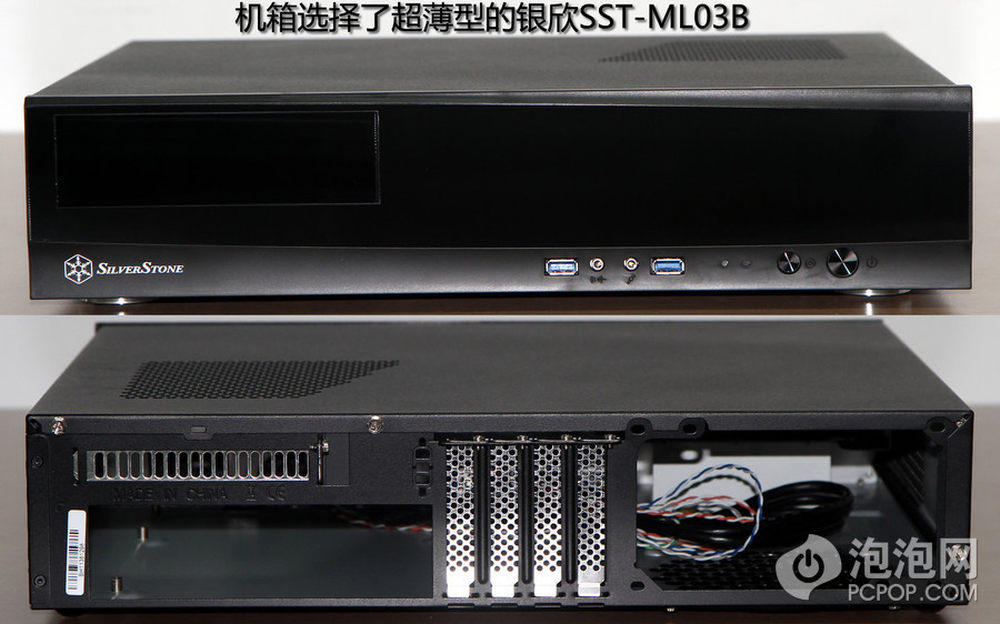

银欣SilverStone SST-ML03B这款是大品牌当中为数不多的超薄机箱，而且价格不贵，在各大电子商城销售都非常火爆，笔者好不容易从京东上订到一台，现在好像又缺货了。
选定机箱之后，其它配件也就有一定的限制条件了，比如主板必须M-ATX小板，显卡必须是半高Low Profile设计，散热器也不能太高。
银欣SST-ML03B购买链接，参考价格399元
5/27
这台HTPC的主要用途除了播放高清电影外，还想玩一些3D游戏，所以对显卡的要求比较高，而CPU性能方面并没有苛刻要求。

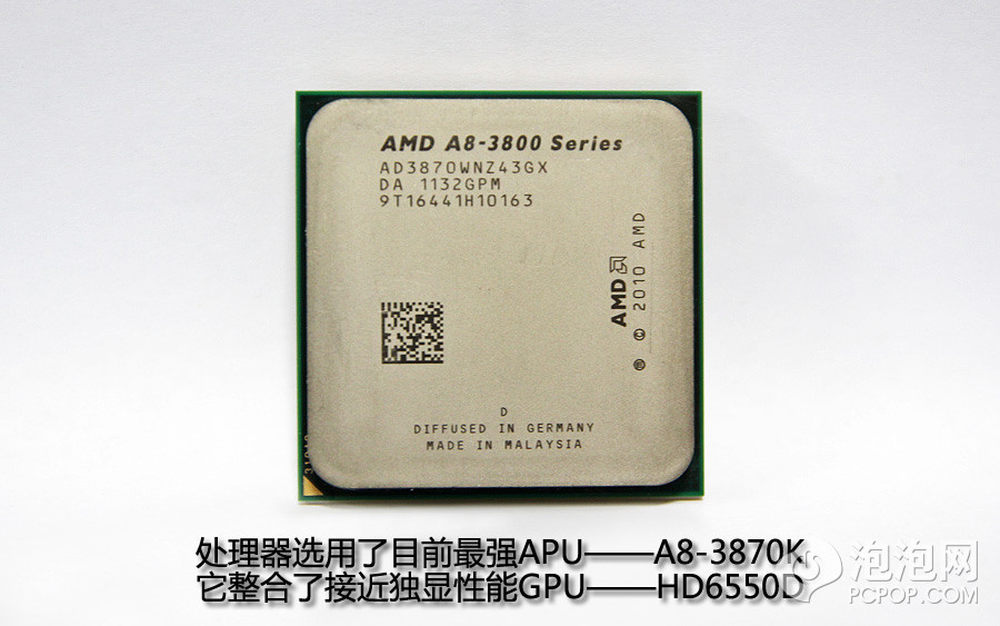

所以选择了目前最强的APU A8-3870K，它拥有4个物理核心，主频高达3.0GHz，配备4MB L2。
而融合的独显核心则是目前最强的HD6550D，拥有400个流处理器，相当于GT430/HD5570级别。
CPU购买链接：A8-3870K，参考价格769元
6/27
与APU搭配的芯片组，首选A75，SATA3和USB3还是很实用的。

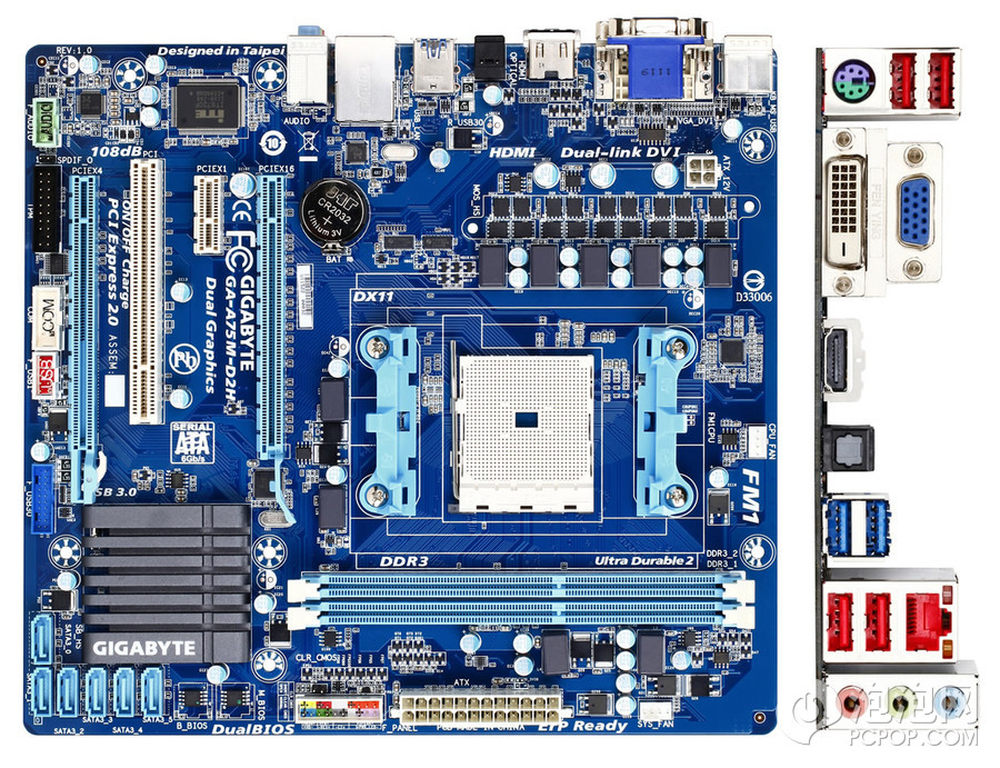

技嘉GA-A75M-D2H是京东卖得最好的A75主板，超过2000人给了好评，技嘉作为一线大厂品质值得信赖，而且价格不高，就选它了！
主板购买链接：GA-A75M-D2H，参考价格509元
7/27

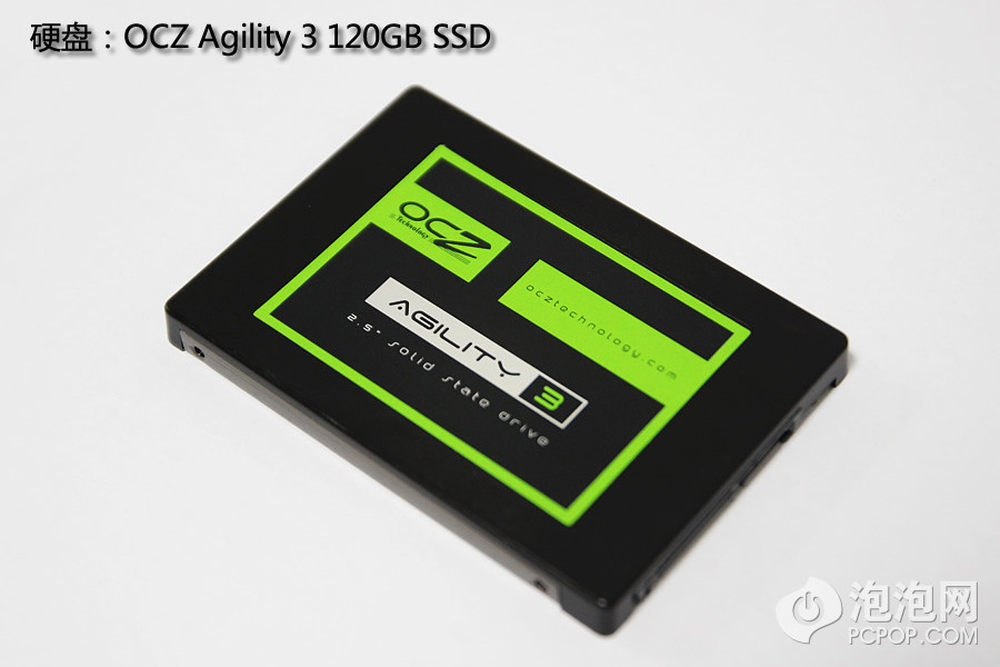

HTPC存放高清理应配大容量机械硬盘，无奈目前硬盘价格很高，反倒是固态硬盘的价格一路下滑，目前120GB的都跌破700元了，买一块装系统玩游戏啥的速度都相当快，机械硬盘日后再加也不迟。
硬盘购买链接：OCZ Agility 3 120GB，参考价格669元
8/27

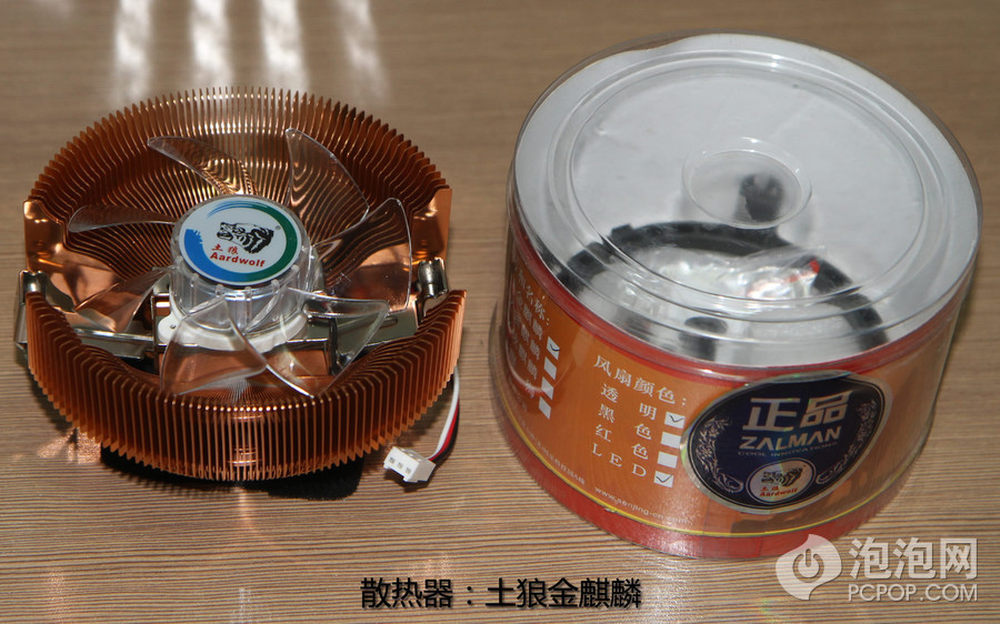

超薄HTPC机箱不能安装太高的散热器，所以在选购时特别注意了这一点。
最终从京东上选择了镀铜散热片的矮版土狼金麒麟，和超频三一样都是仿思民的压固工艺结构，看做工还不错。
散热器拿到手之后发现上面贴着思民的商标，原来土狼是思民的低端品牌？
散热器购买链接：土狼金麒麟，参考价格49元
9/27

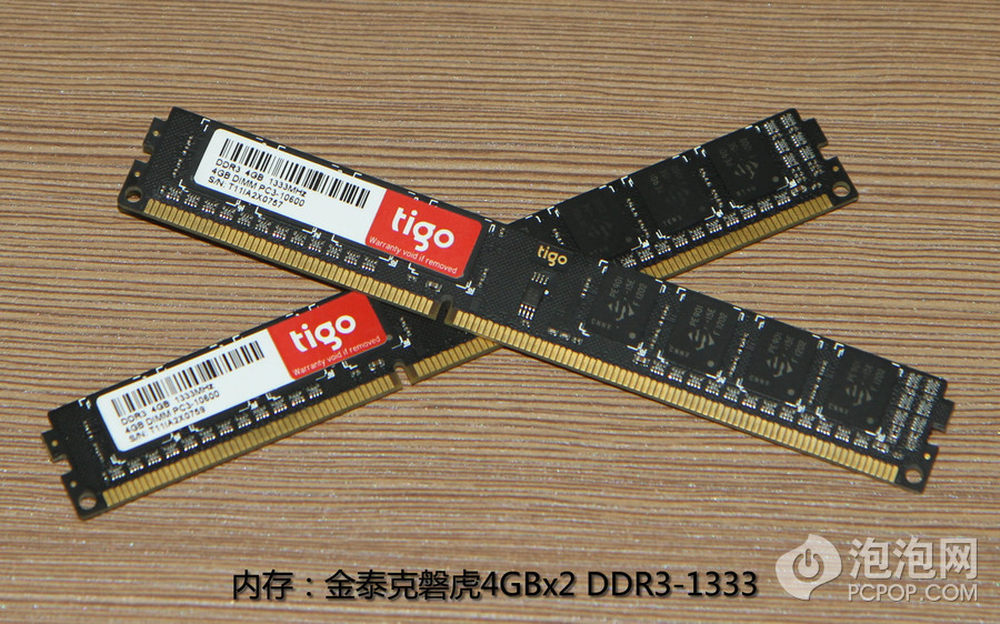

为了节约机箱空间，避免发生散热器与内存条冲突的情况，内存选择了矮版金泰克4GB DDR3-1333，其实应该选择1600的型号，毕竟APU的GPU需要共享内存，内存带宽影响很大的。
10/27

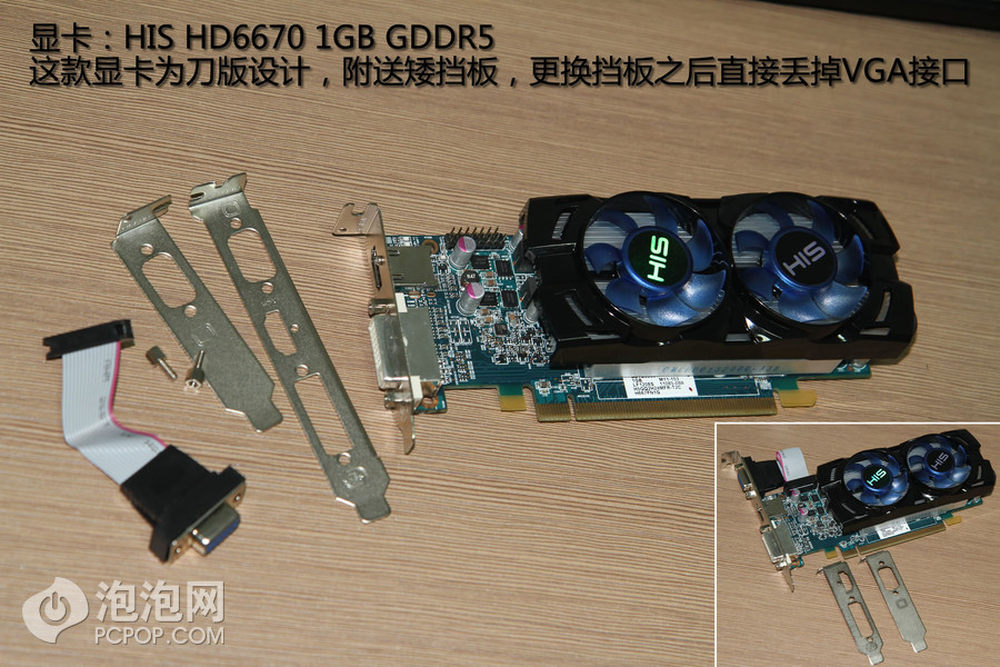

能与最强APU A8-3870K组建双显卡交火的最强显卡，就是HD6670了，而能安装在银欣机箱当中必须是刀版，所以只能选HIS这款了。
HIS HD6670默认是全高挡板，随卡附送两个矮挡板，由于VGA模拟输出基本用不着，所以只安装一个就够，DVI和HDMI双数字输出。
HIS双风扇设计起初笔者还担心噪音会不会太大，后来事实证明这两个小风扇转速不高还是很安静的，多虑了。
显卡购买链接：HIS 6670 Fan 1GB GDDR5，参考价格559元
11/27

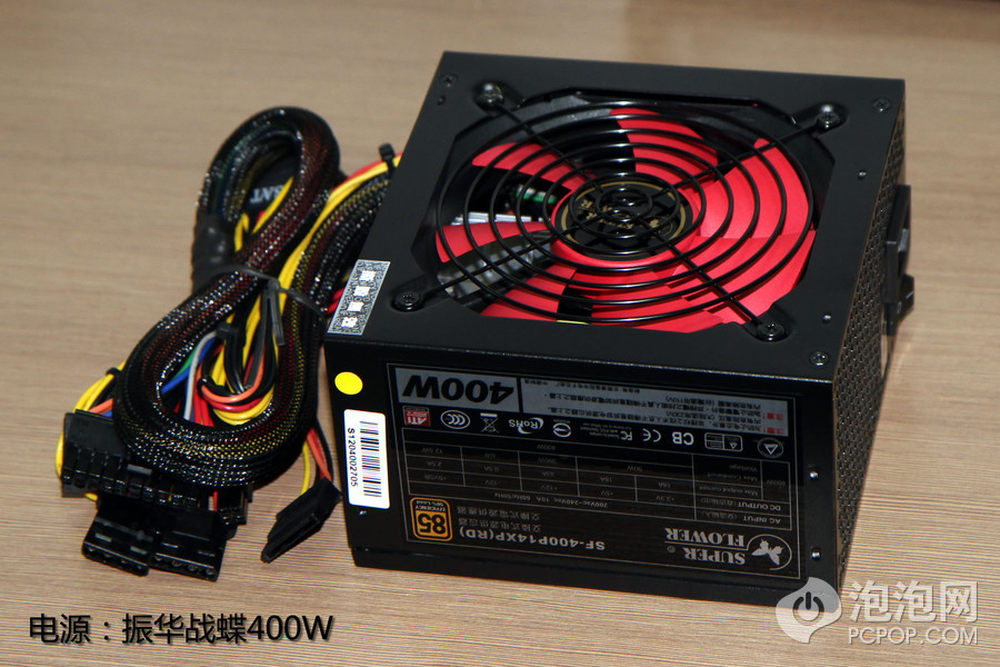

虽然银欣超薄机箱只能安装矮版散热器和显卡，但对电源却没有特殊要求，这样我们的选择空间就很大了，由于A8和HD6670的功耗都很小，理论上300W电源都够，但从性价比方面考虑，选择了振华战蝶400W，大口径低转速低噪音的风扇，准铜牌高转换效率，而且口碑挺不错的。
电源购买链接：振华战蝶400W，参考价格209元
12/27

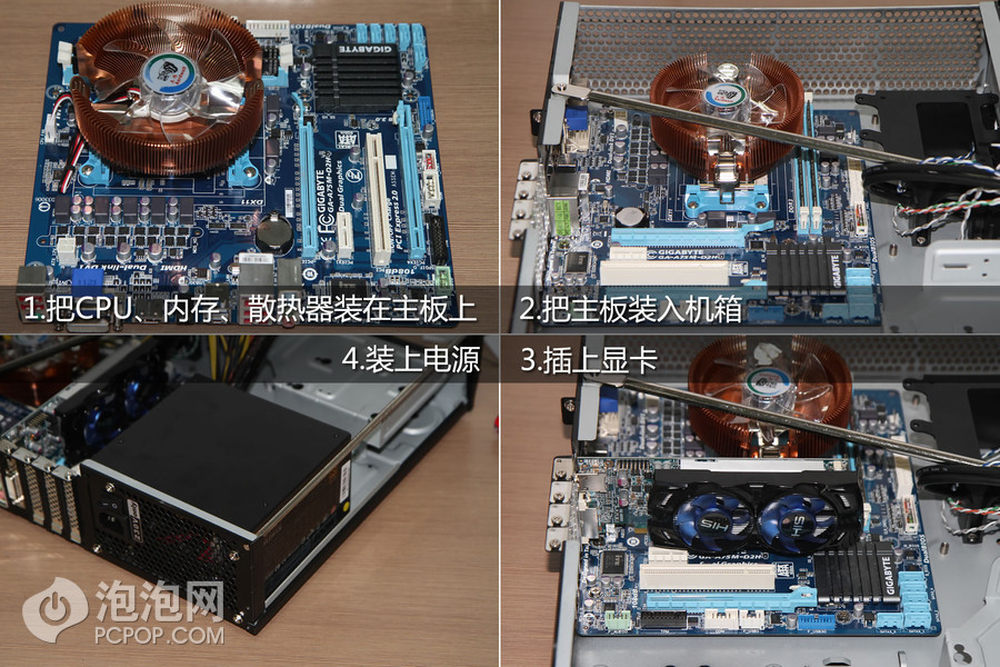

装机过程其实是非常简单的，插CPU、涂硅脂、装散热器、插内存；然后把主板IO挡装在机箱后部，再放入主板，挨个拧紧螺丝；接着插好显卡，装上电源。
13/27

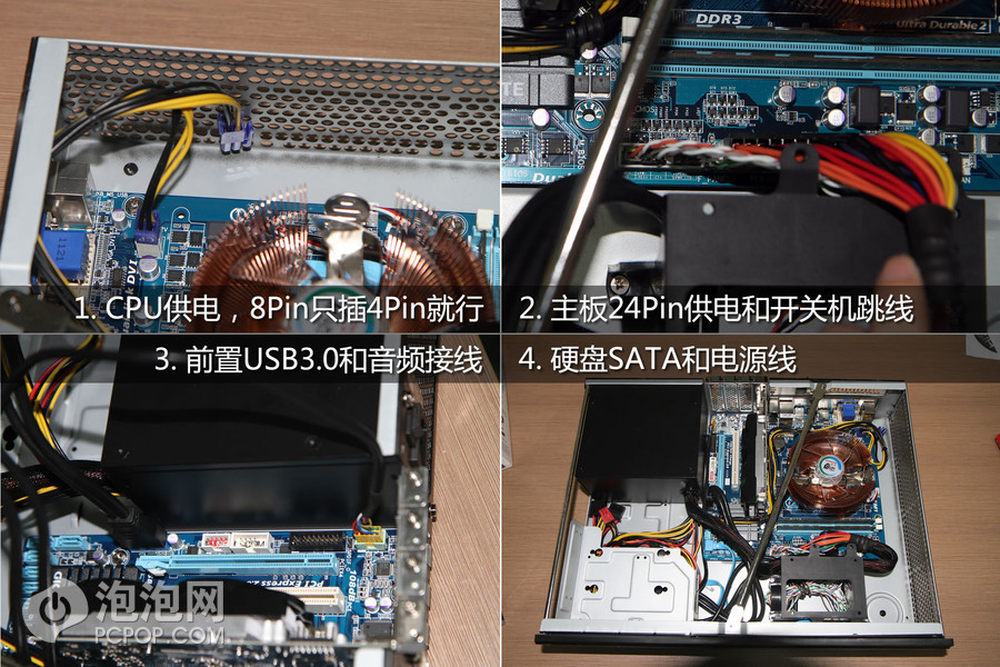

配件装好之后，各种数据线和电源线的连接最麻烦，整理这些线就更麻烦了……
USB3.0、4Pin、24Pin插线比较容易，机箱前置开机重启指示灯稍微麻烦点，好在技嘉主板上面字印得很清楚，不用参考说明书就能直接插上去了。
14/27

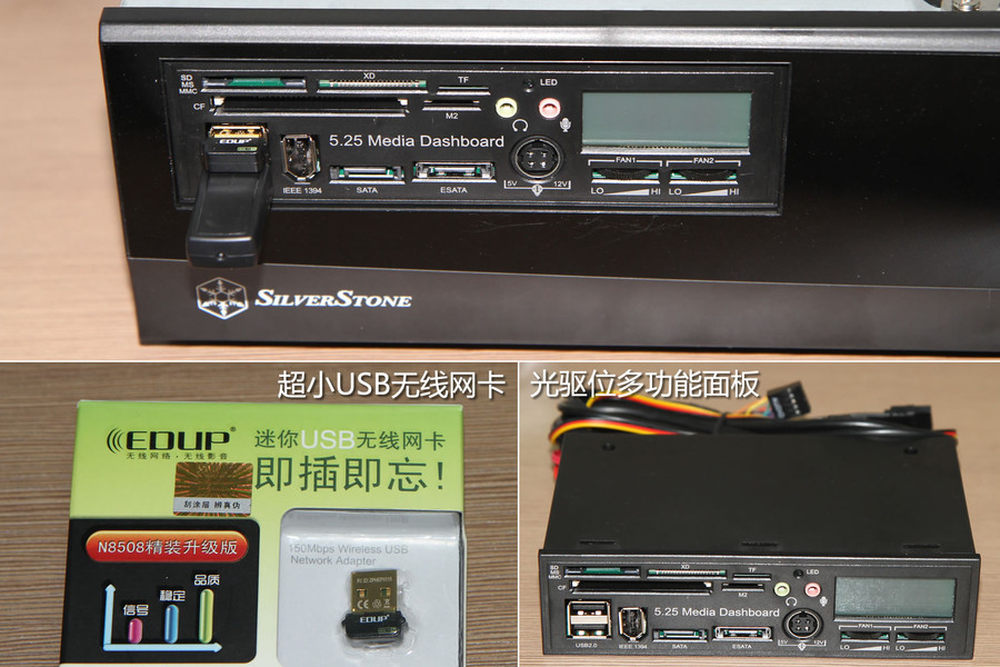

为了增强HTPC的功能和扩充能力，在装机接近尾声时购入一个光驱位多功能面板，还有一个USB Wifi无线网卡。
当然大家可以根据需要选配蓝光光驱，不过笔者是下载党，现在全国网络提速，下载电影要比去外面买方便又省钱。
无线网卡购买链接：EDUP EP-N8508GS黄金版，参考价格29元
光驱位面板购买链接：光驱位5.25多功能面板内置多合一读卡器，参考价格88元（不含快递）
15/27

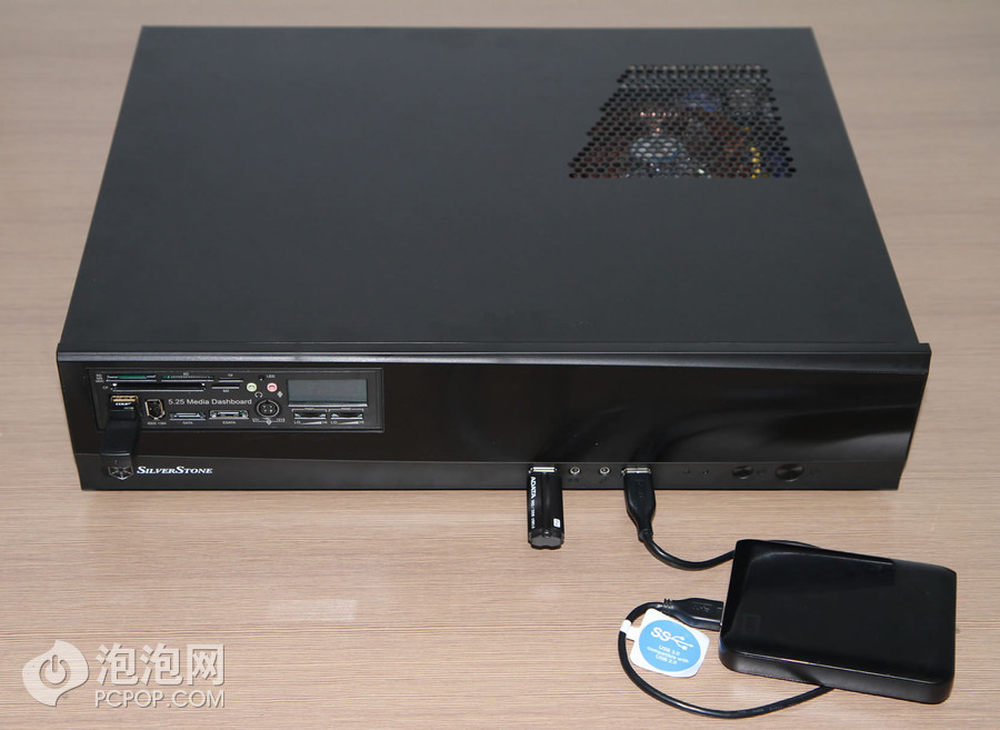

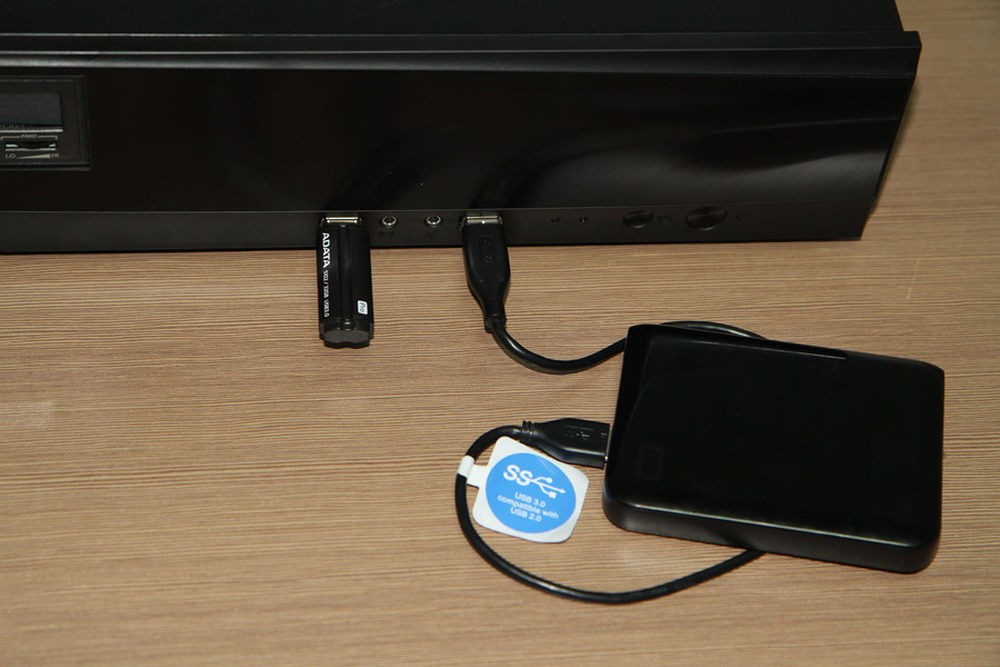

机箱本身自带两个前置USB3.0接口，这样用USB3.0的U盘或移动硬盘拷贝动辄几十GB的高清电影时，速度就会快很多了。
值得一提的是，A75芯片组总共有4个USB3.0接口，其中2个在主板IO接口处，另外两个正好扩充到前置面板，易用性更佳。
16/27
有了前置多功能面板，USB2.0接口也能扩充出来额外的两个，正好用来插无线键鼠接收器和Wifi无线网卡，这样就不用占用高速的USB3.0接口了。
此外读卡器也便于存储和分享自己拍摄的照片与视频，在客厅大电视上观看效果很赞的！
17/27

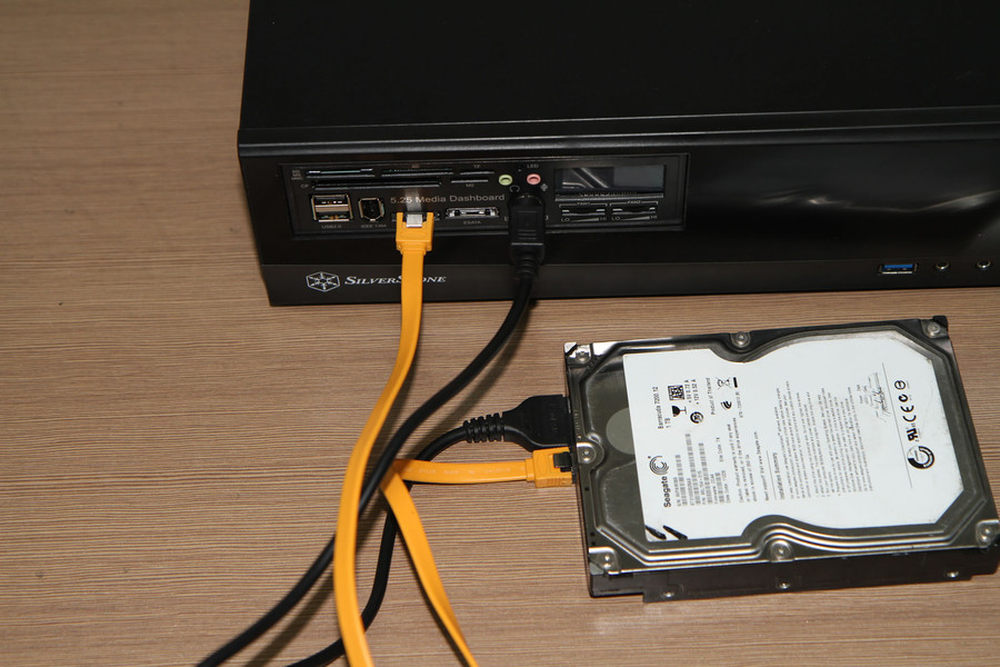

多功能面板还有一个更赞的功能：前置SATA和ESATA接口，还附带电源线，这样裸硬盘都能直接插上使用了！
这样一来，和臭味相投的朋友和一起交换下载的各种HDAV时，就方便太多了，毕竟USB3.0的移动硬盘不是人人都有。
18/27

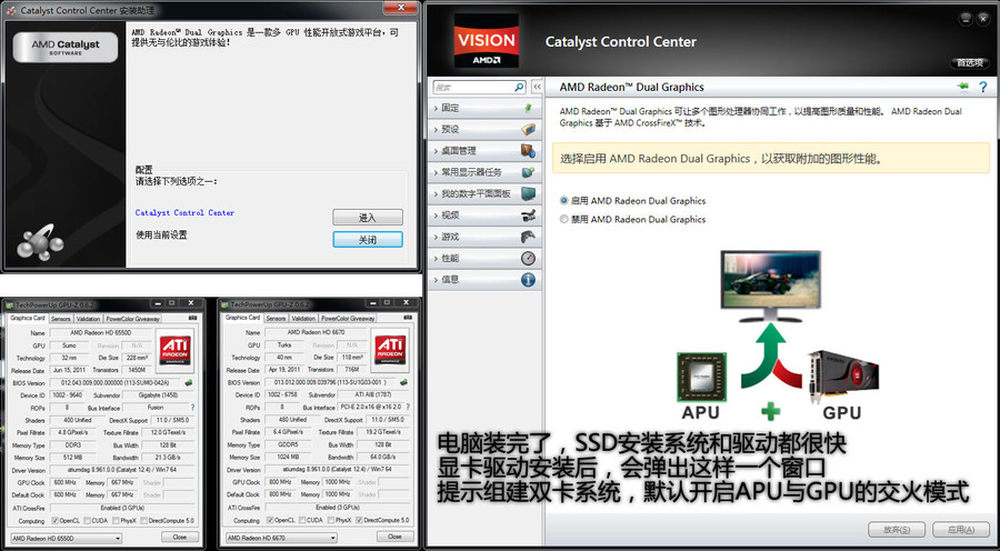

本以为双显卡的设置会比较麻烦，没想到显卡驱动安装完成之后默认就会开启交火，两块显卡都能正确识别，显示器插独显或主板上都能亮（但开机时只亮一个，取决于BIOS设定）。
当然想要关闭交火也很简单，驱动更改设置不用重启就可以生效，此时显示器插哪块显卡上，那块显卡就是用来渲染3D的主显卡。
19/27

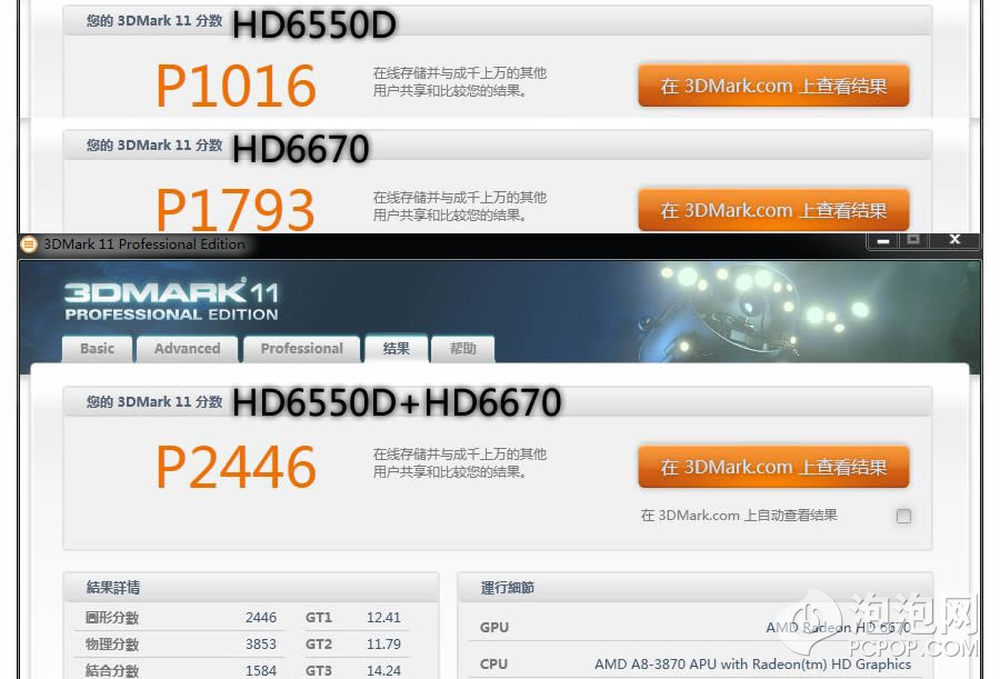

既然APU与HD6670开启关闭交火如此方便，那就马上跑一下3DMark11试试看，交火效率到底有多高？
结果让人非常欣喜，A8-3870K内置的HD6550D与HD6670交火后，相较HD6550D提升了140%%！相较HD6670提升了36%%！这个幅度相当可观了。
20/27
光有3DMark11的Benchmark成绩意义不大，我们来看看APU与独显交火后的成绩。
首先是时下火爆的暗黑3，1920x1080分辨率下特效全开 抗锯齿，对显卡的要求还是比较高的。

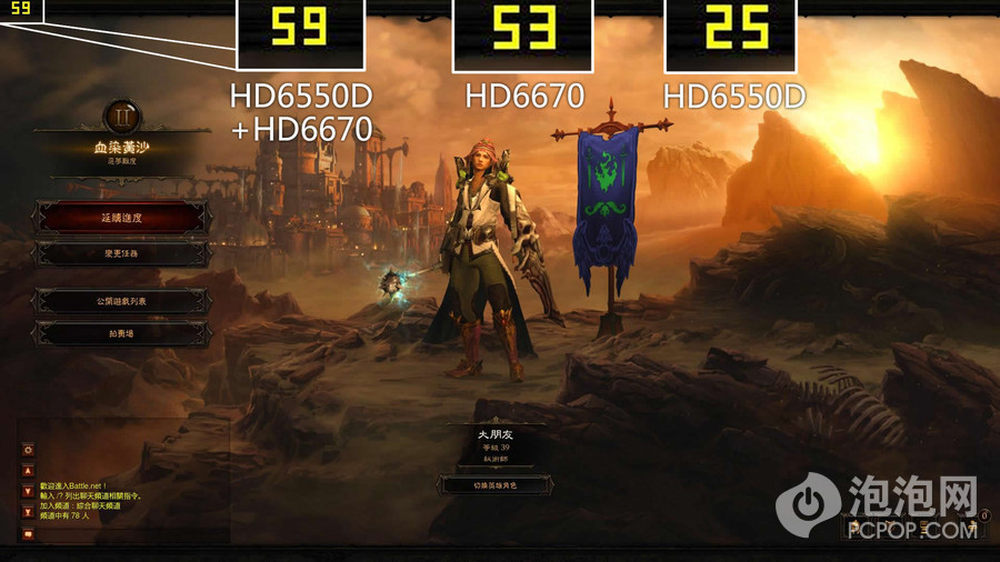

第一个场景，暗黑3的人物选择界面是静态3D模式，帧数比较稳，可以看到交火后性能相比HD6550D提升了136%%，相比HD6670提升了11%%。
21/27

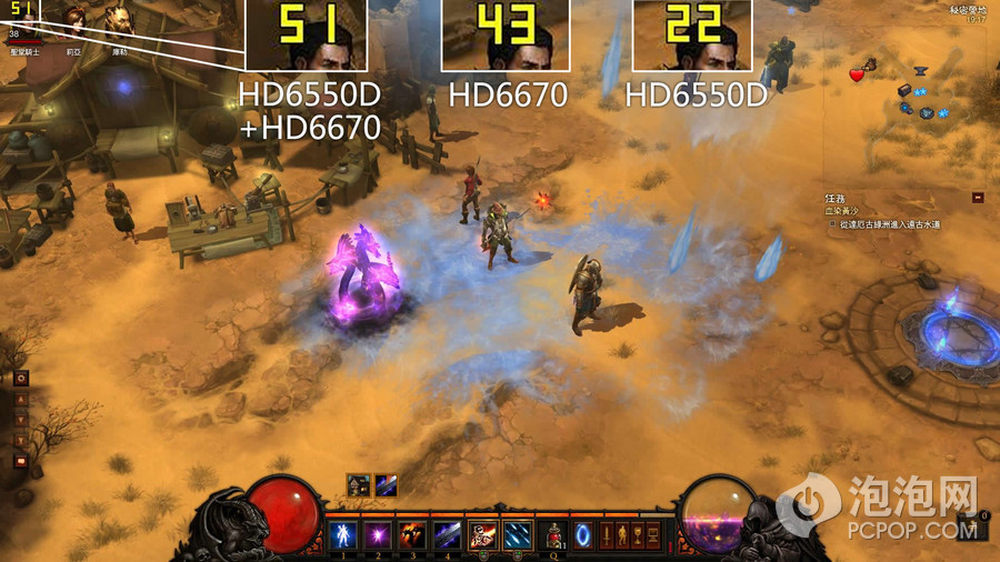

暗黑3的场景与怪物比较随机，所以第二个场景选在了营地同时释放2-3个魔法模拟小规模战斗的情况。
此时交火后性能相比HD6550D提升了132%%，相比HD6670提升了19%%。
22/27

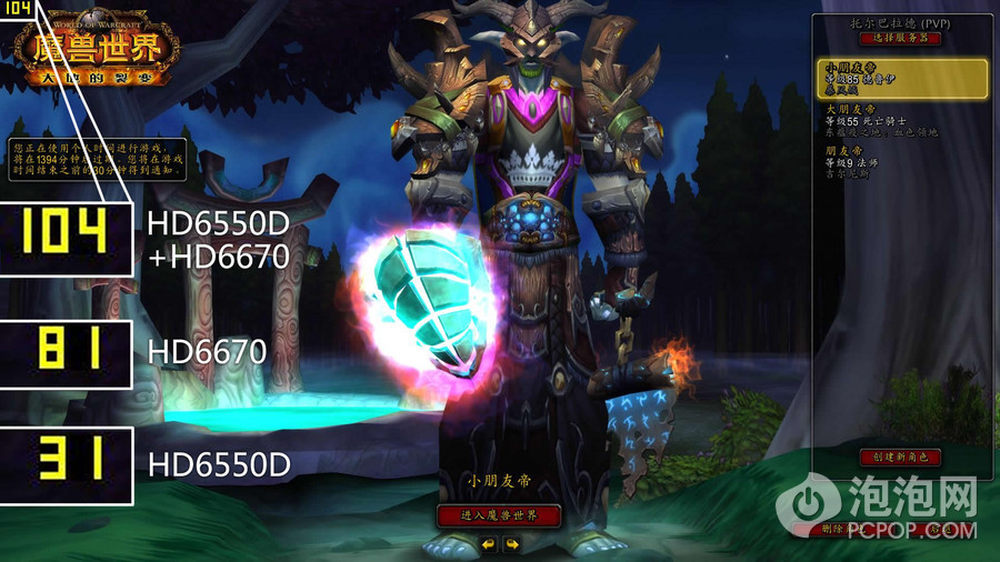

再来看看暴雪的另一款人气游戏——魔兽世界，第一个场景还是人物选择界面，由于背景比较单一，所以帧数很高。
交火后性能相比HD6550D提升了235%%，相比HD6670提升了28%%。
23/27

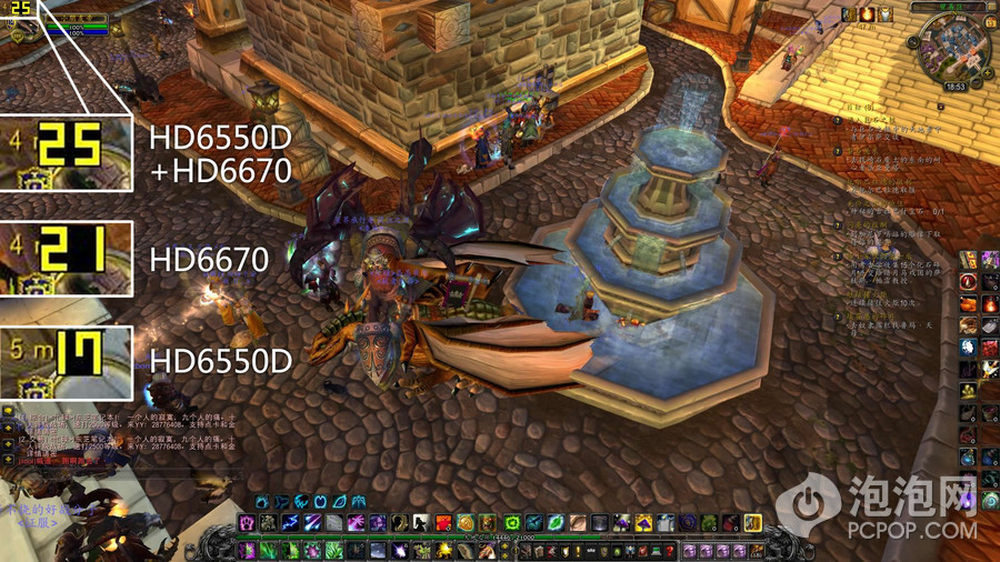

魔兽世界进入游戏之后，玩过的人应该清楚，在联盟主城暴风城拍卖行与银行之间玩家最多，也很卡，此时对显卡的要求堪比打副本，此时游戏帧数掉得很厉害。
看来光有HD6670显卡还是不够的，在A8-3870内置HD6550D的辅助下，交火后性能提升20%%帧数稳定在25帧，基本流畅了。
24/27
A8-3870K的性能令人满意，交火后应付笔者最喜欢的两款游戏也够了，接下来看看散热情况。

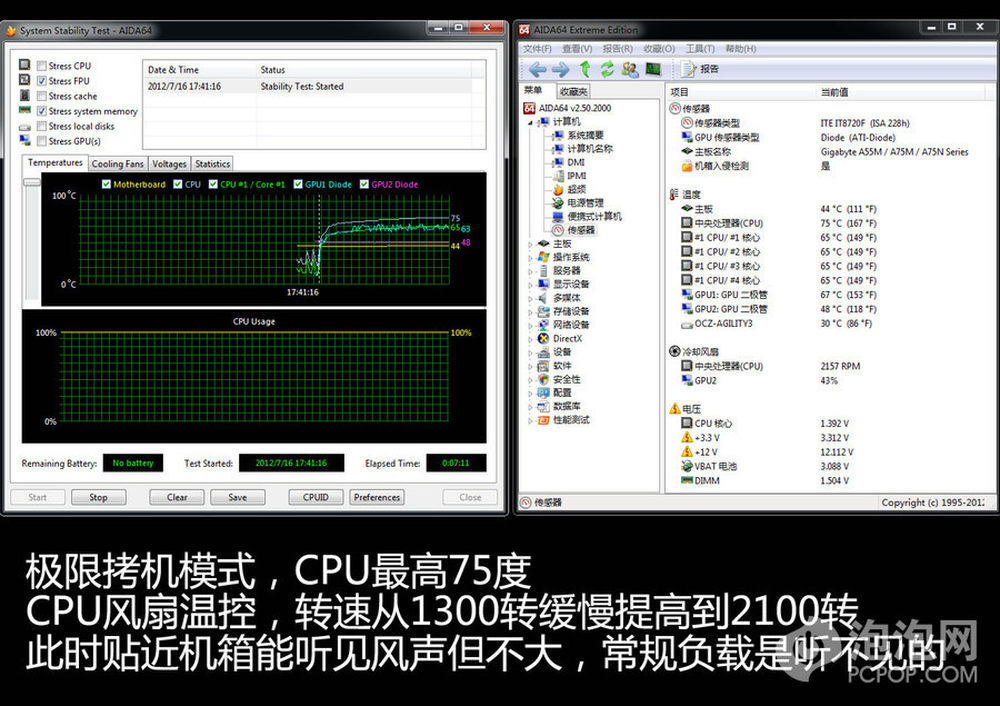

使用AIDA64进行拷机测试，风扇默认温控，转速缓慢提升至2100转，还没到全速最终CPU温度稳定在了75度，此时噪音也不大。
事实上常规应用四核CPU根本无法满载（包括玩游戏），所以CPU风扇基本都在1500转左右徘徊，听不见噪音。
25/27

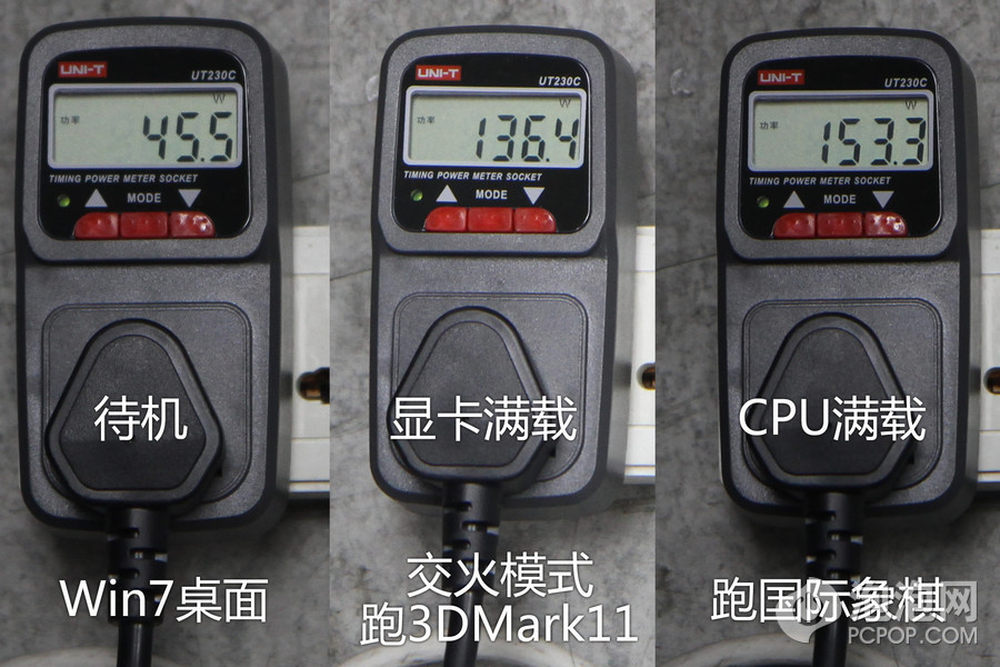

APU以低功耗低发热而著称，实际测试结果比想象中的还要低，我这套搭配了独立显卡的系统，待机功耗也只有45瓦。
而交火模式下的功耗居然比纯CPU满载还要低一些，玩游戏功耗不超过150瓦，看来当初选400W电源有点浪费啊！
26/27

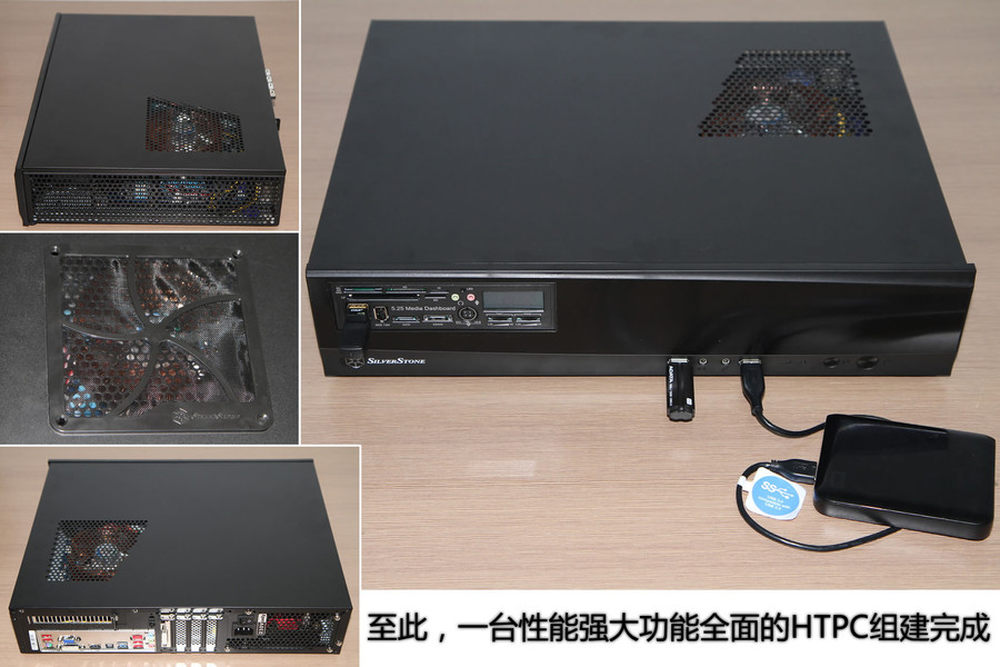

总体来说，对这台HTPC相当满意，此次装机经验总结：
1. 现在HTPC机箱不贵（当然比相近用料的大机箱比还是稍贵些），M-ATX是最便宜的主板规格，所以组建成本很低；
2. A8-3870K很省电，搭配一块HD6670显卡的功耗也不高，发热不高噪音自然就不大，夜深人静看大片玩游戏也不会吵到家人；
3. A8融合的HD6550D独显核心拥有较强的3D性能，一般的主流3D游戏和网游在中等特效下也可以流畅运行，这方面是它最大的优势，也是比Intel核芯显卡方案强的地方；
4. 但对于笔者这种非全高清特效全开不玩的挑剔玩家来说，还是略显不够，此时组建交火是个不错的选择，最终性能会比单一独显强不少；
5. 这几天玩暗黑3流畅自如，玩魔兽也基本不卡，终于不用忍受笔记本（某超极本）的煎熬了，无论效果还是流畅度都强太多了……
27/27

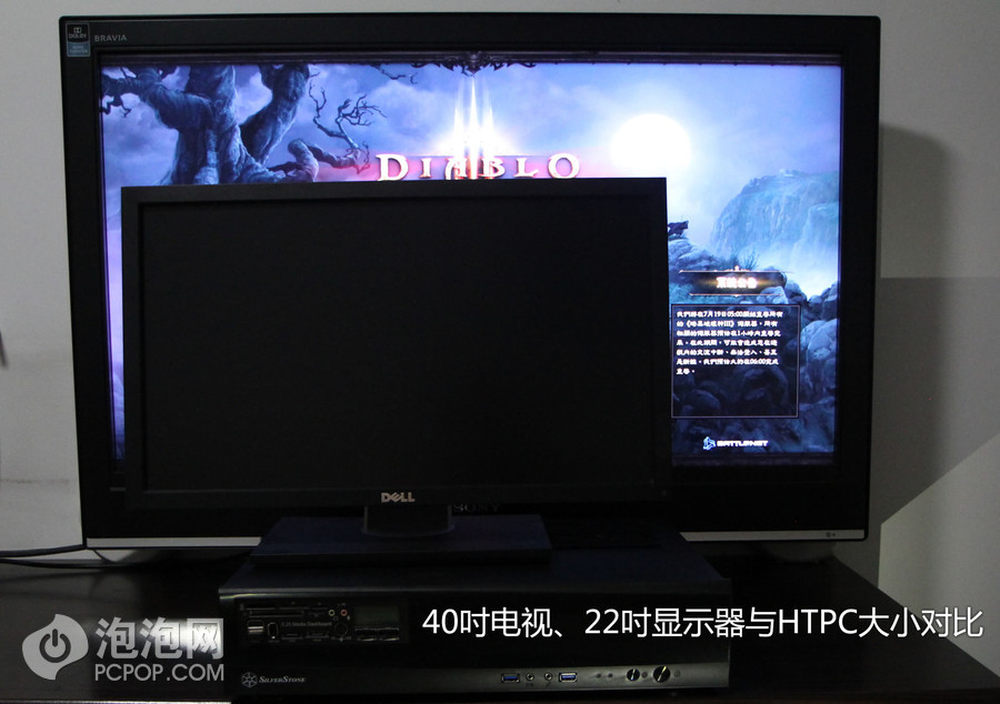

最后再来看看SilverStone SST-ML03B机箱的大小与40吋液晶电视和22吋显示器的对比，这种只能安装刀版显卡的机箱应该是相当薄的了，比它更薄的机箱就是定制型号，只能安装特定的主板、不能安装显卡和光驱，无论成本还是性能功能都会受到限制。
笔者的一位朋友正在组装一台更薄的HTPC，如果您感兴趣的话，不妨期待下他的杰作。■
