上乘用料配备大风扇 安耐美GX850拆解
1/30
安耐美是一家具有良好国际声誉的DIY硬件以及周边外设品牌，其出品的多款产品，都收到了众多高端玩家的狂热追捧，其电源产品，更是引领的国际PC电源技术的发展。并且在进入中国大陆之后安耐美更是贴近中国大陆用户的实际需要，因此在推出一款GX系列的电源，这款系列电源，仅在中国大陆有售，是安耐美专为中国大陆用户特供的一款系列电源。下面就让我们来看看其中一款GX850电源吧。
2/30

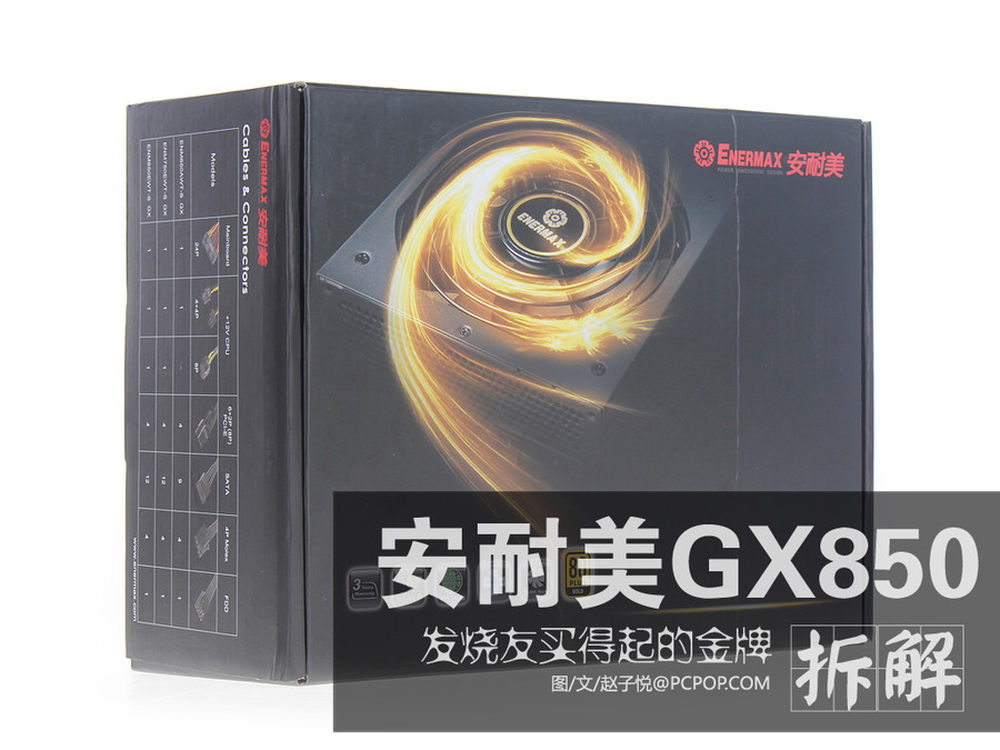

产品包装信息比较详细，标清了电源电源功率信息以及各项指标的说明和产品特点
3/30
产品包装信息比较详细，标清了电源电源功率信息以及各项指标的说明和产品特点。
4/30
电源采用磨砂黑色烤漆，不仅符合主流审美特征，还能迎合大众的需要。
5/30

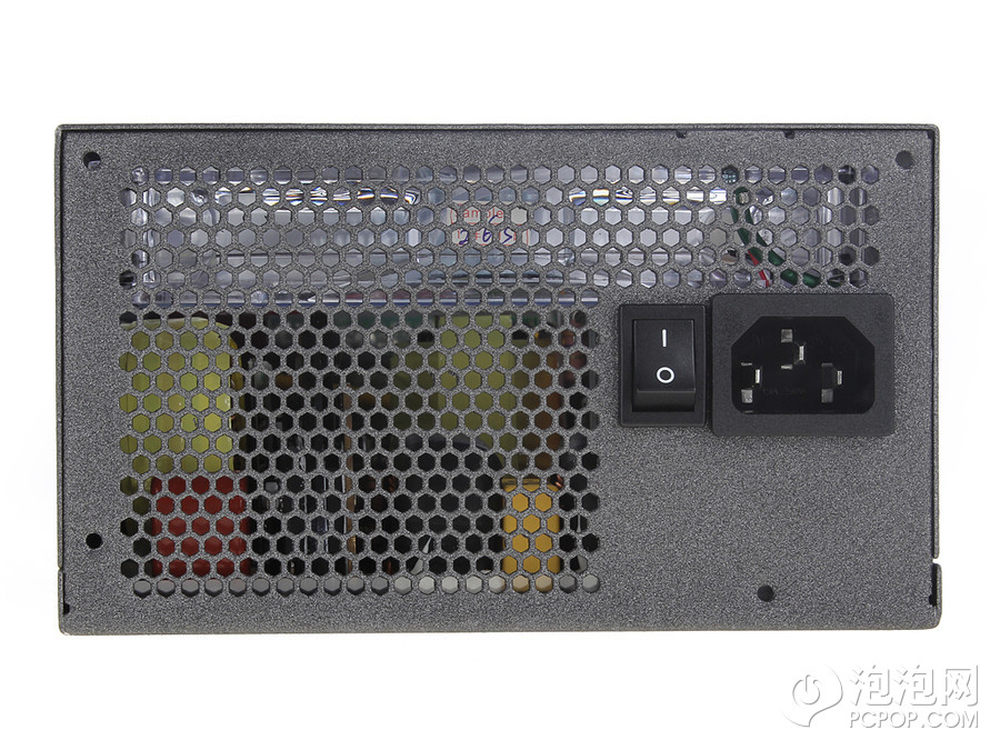

电源交流开关的设置，可以直接控制电源开闭，并且还能方便的实现待机0功耗。
6/30

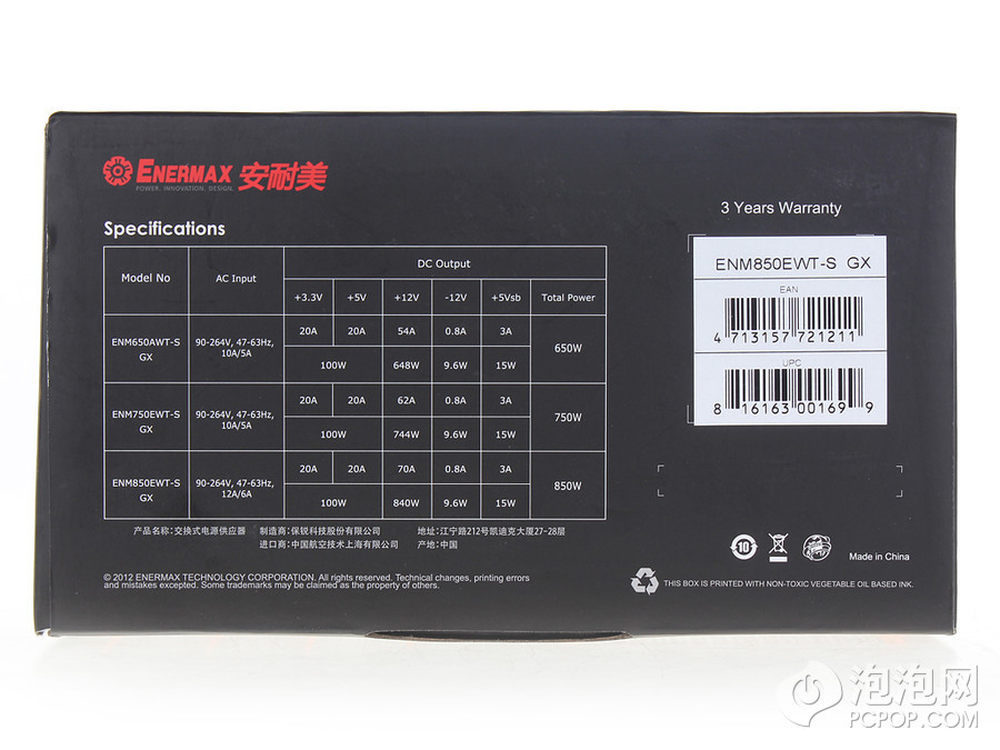

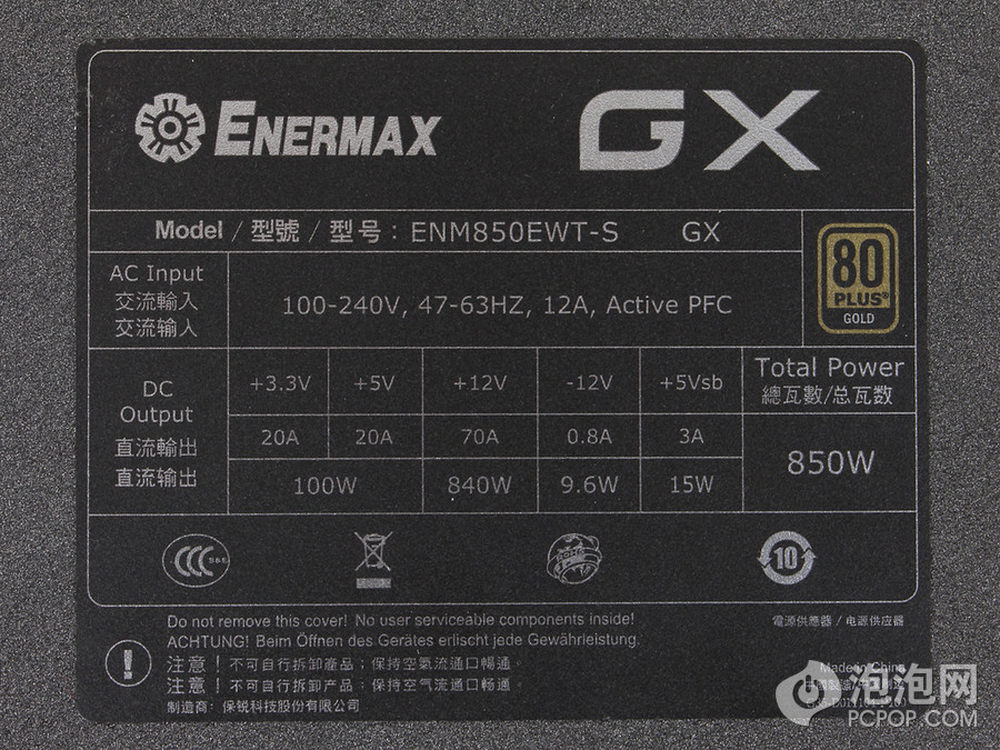

电源参数标识非常规范，电源采用单路12V输出，其最大的输出能力达到了840W，超过总功率的90%%。因此对于使用多显卡互联游戏玩家来说绝对一个强有力的支持。
7/30

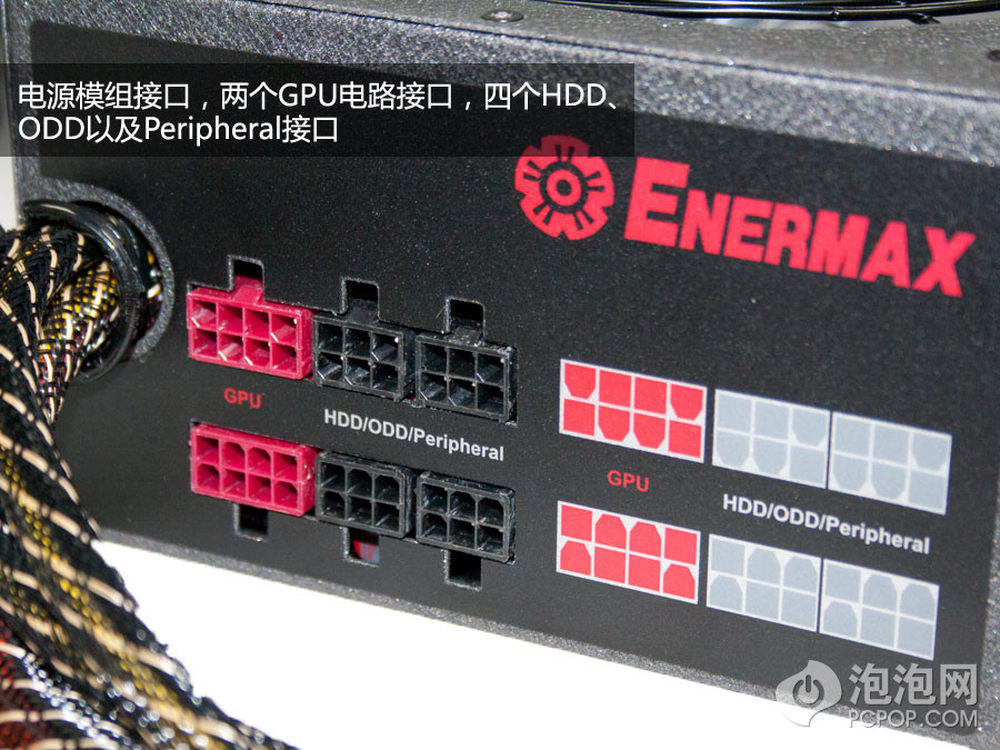

电源采用模组线材设计，不过也配有24Pin和两个8Pin的CPU供电接口。
8/30
电源采用模组线材设计，不过也配有24Pin和两个8Pin的CPU供电接口。
9/30

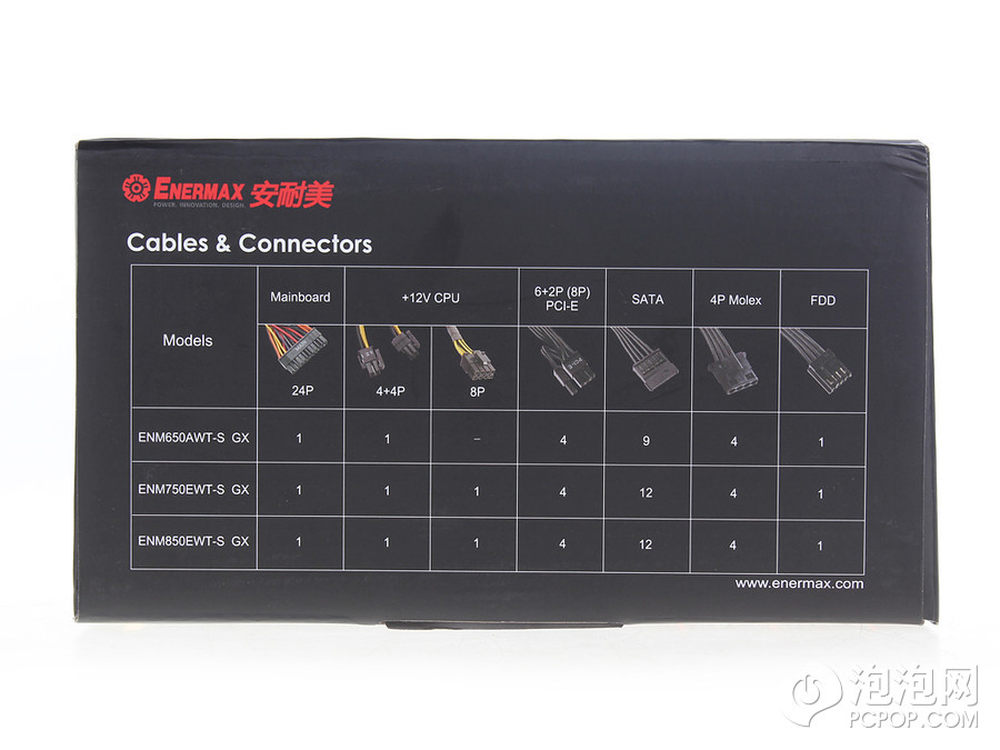

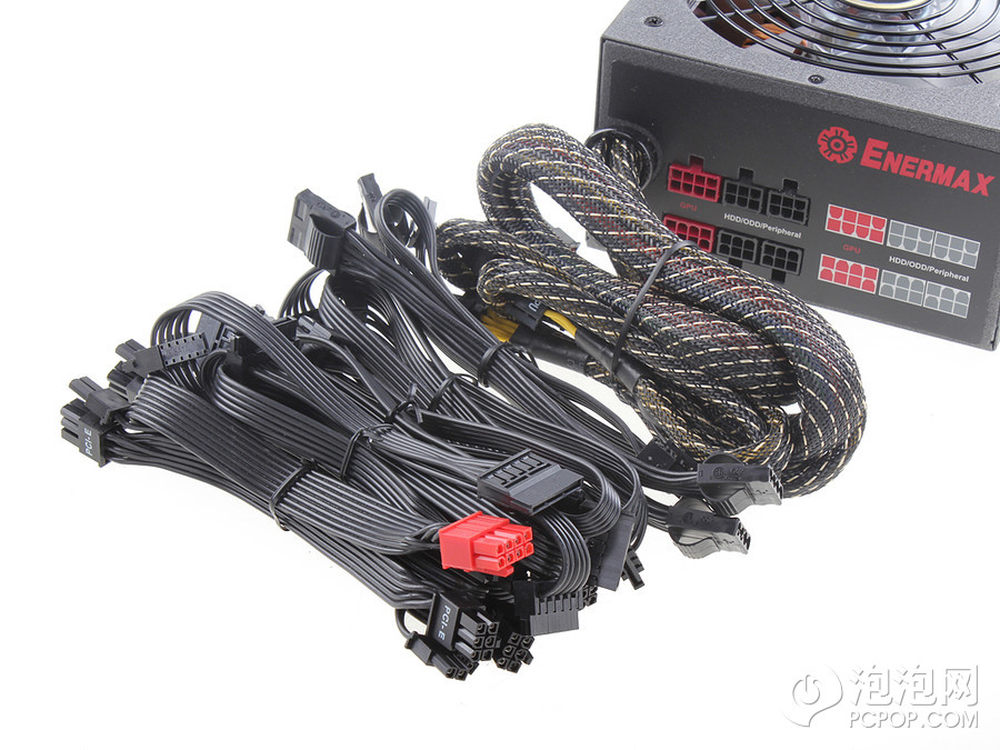

电源除了原生线材之外，还配有2个6 2Pin显卡接口，12个SATA接口的供电线，4个PATA接口，1个软驱接口。SATA供电口配置有些过于丰富，而为风扇供电的D型口有些偏少，毕竟能连接12块驱动器的用户实在太少了。
10/30
电源除了原生线材之外，还配有2个6 2Pin显卡接口，12个SATA接口的供电线，4个PATA接口，1个软驱接口。SATA供电口配置有些过于丰富，而为风扇供电的D型口有些偏少，毕竟能连接12块驱动器的用户实在太少了。
11/30

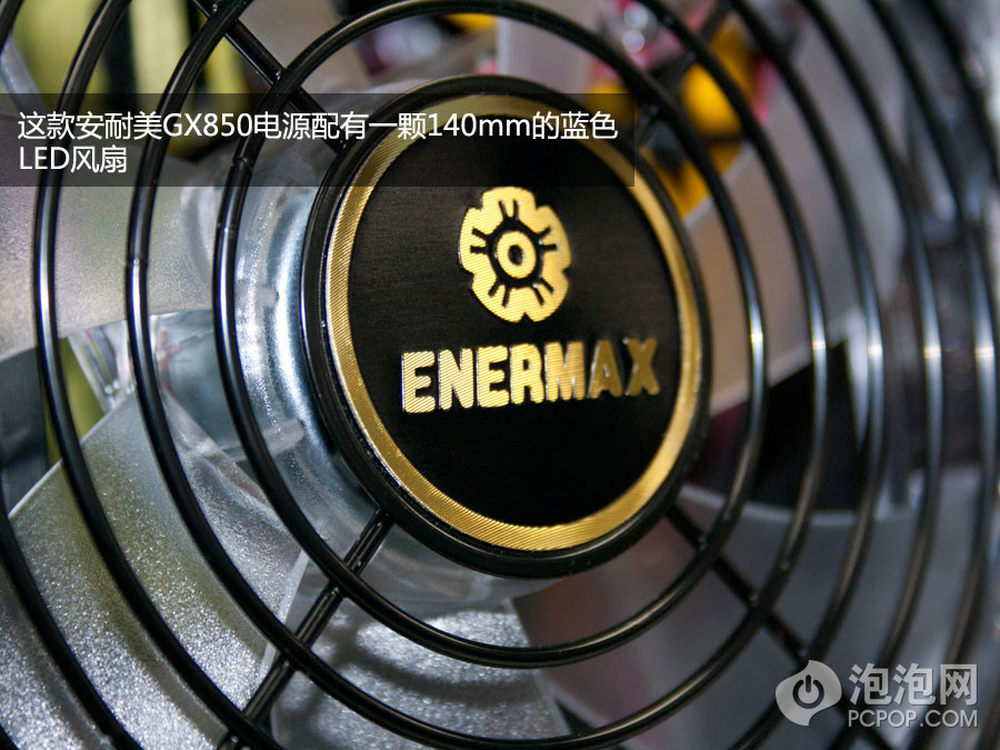

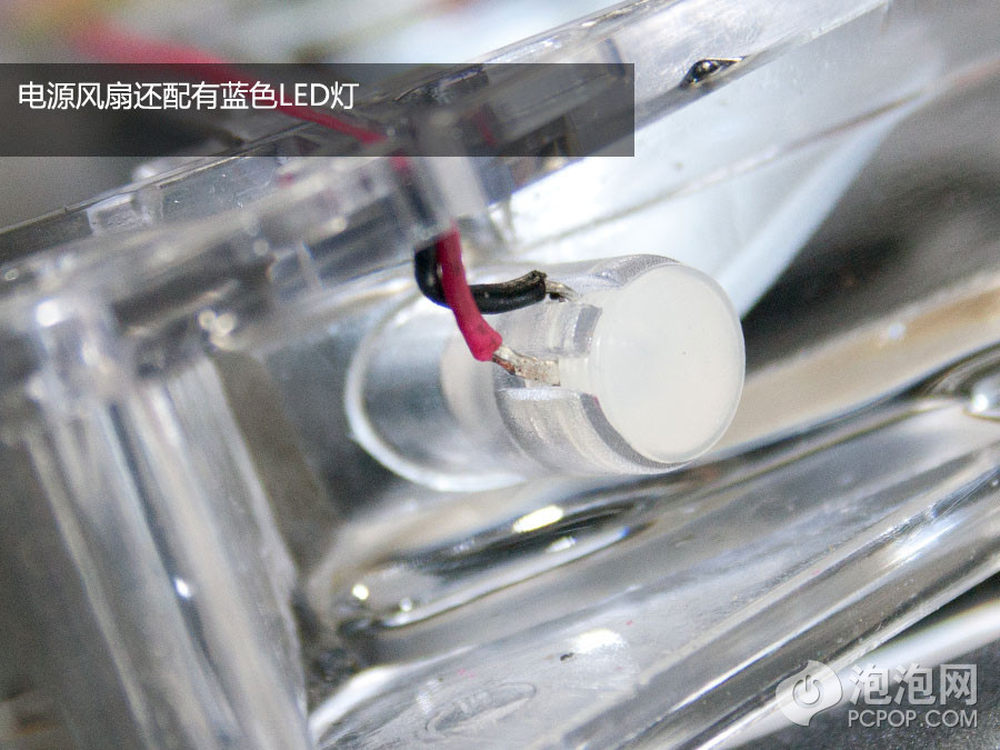

电源配有一个140mm尺寸的悦伦大风扇散热，带有蓝色LED等，不过并没有使用安耐美自己的风扇，这个都是让我们有些失望。
12/30
电源配有一个140mm尺寸的悦伦大风扇散热，带有蓝色LED等，不过并没有使用安耐美自己的风扇，这个都是让我们有些失望。
13/30
电源配有一个140mm尺寸的悦伦大风扇散热，带有蓝色LED等，不过并没有使用安耐美自己的风扇，这个都是让我们有些失望。
14/30

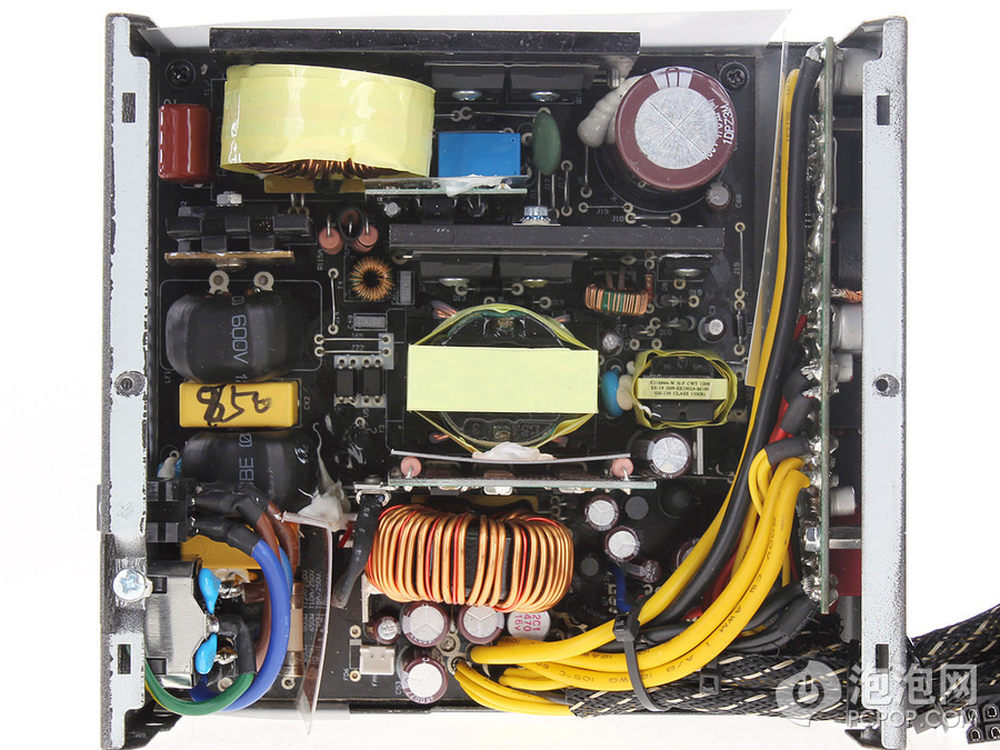

电源内部结构整洁清晰。电源采用双管正激 同步整流拓扑设计。
15/30

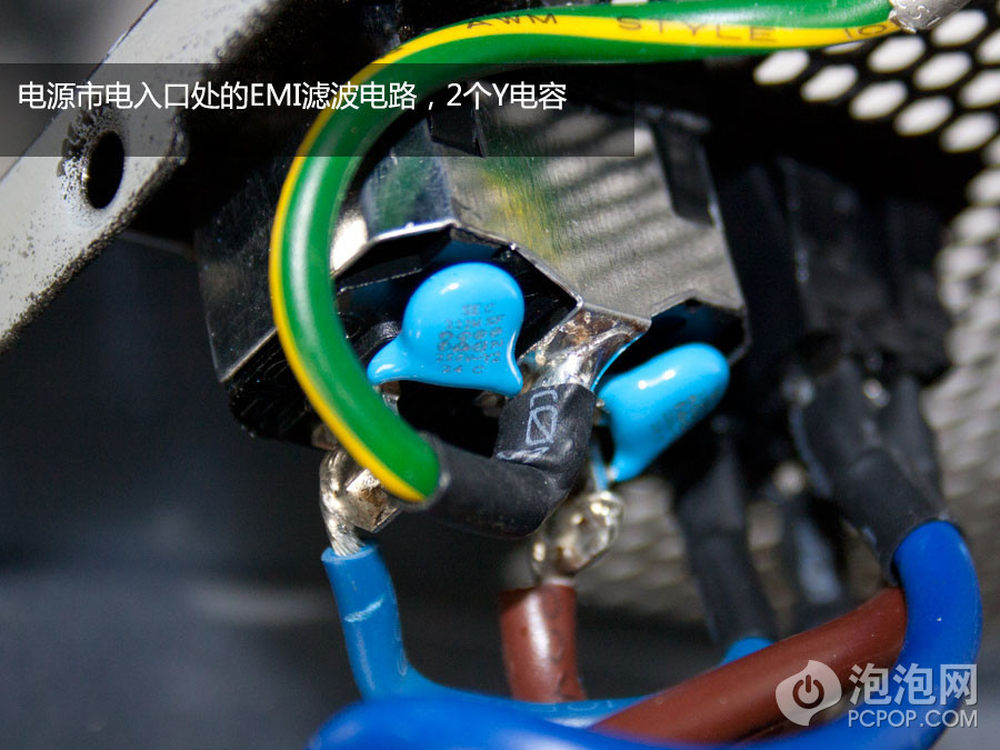

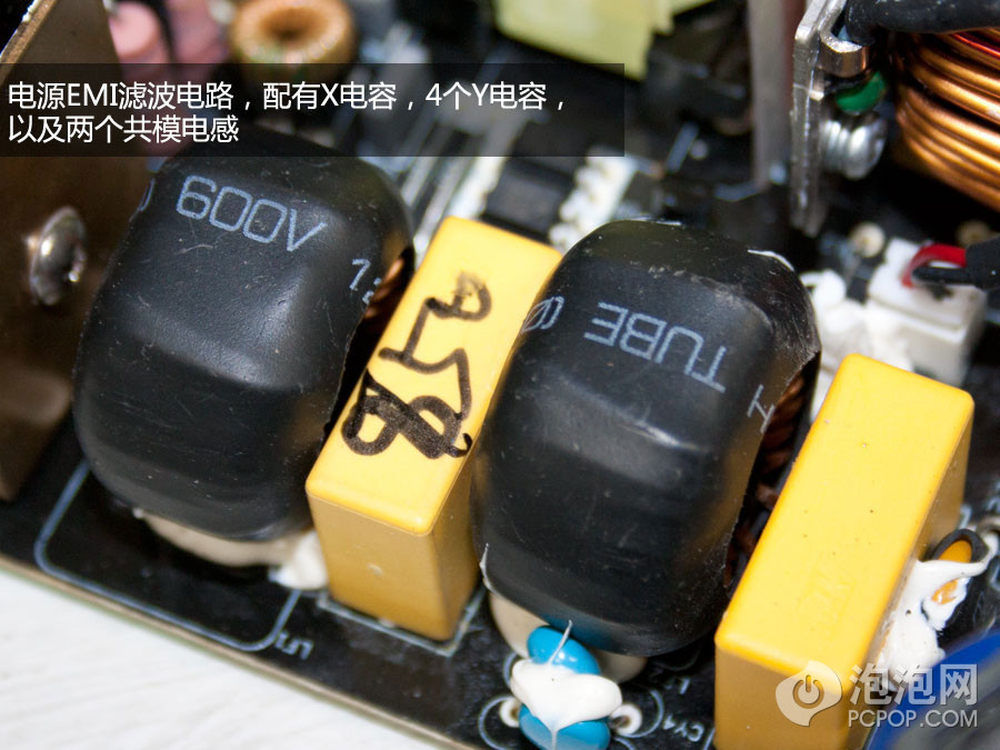

电源EMI滤波电路，配有4个Y电容，2个X电容以及两个差模电感。
16/30
电源EMI滤波电路，配有4个Y电容，2个X电容以及两个差模电感。
17/30

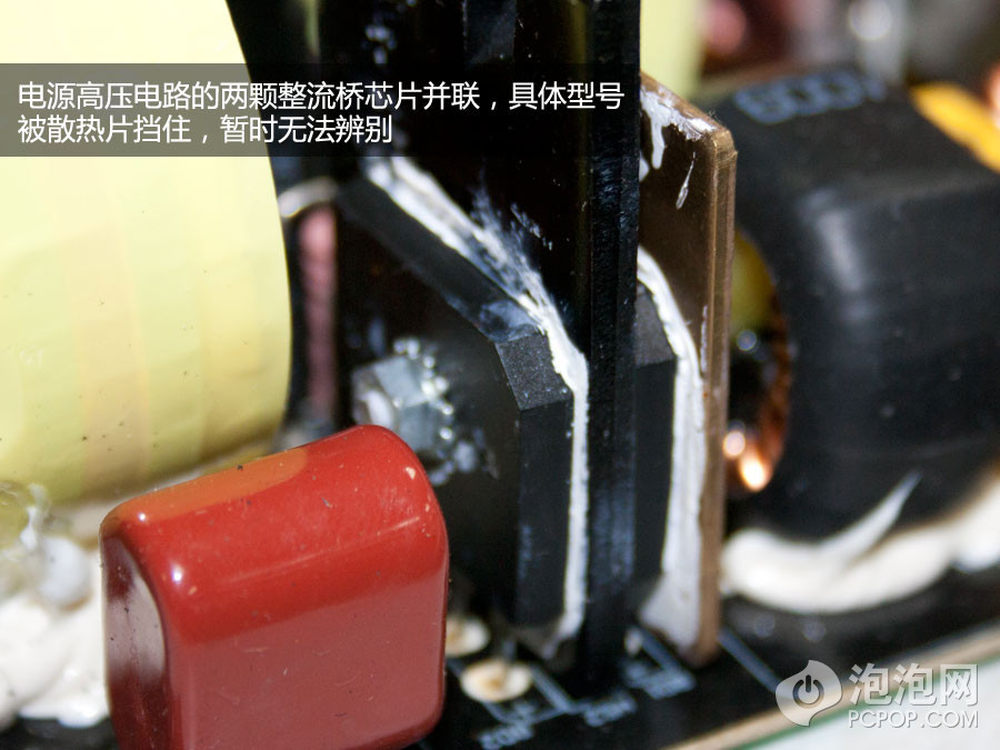

电源高压电路部分整流桥使用两颗芯片并联
18/30

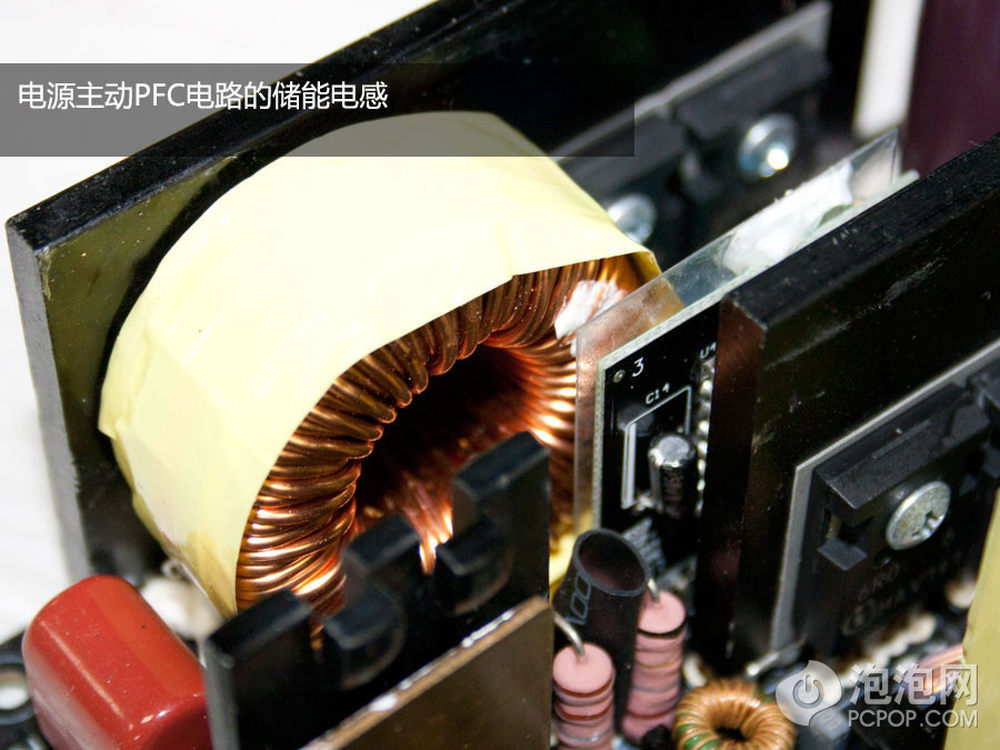

电源主动PFC电路
19/30

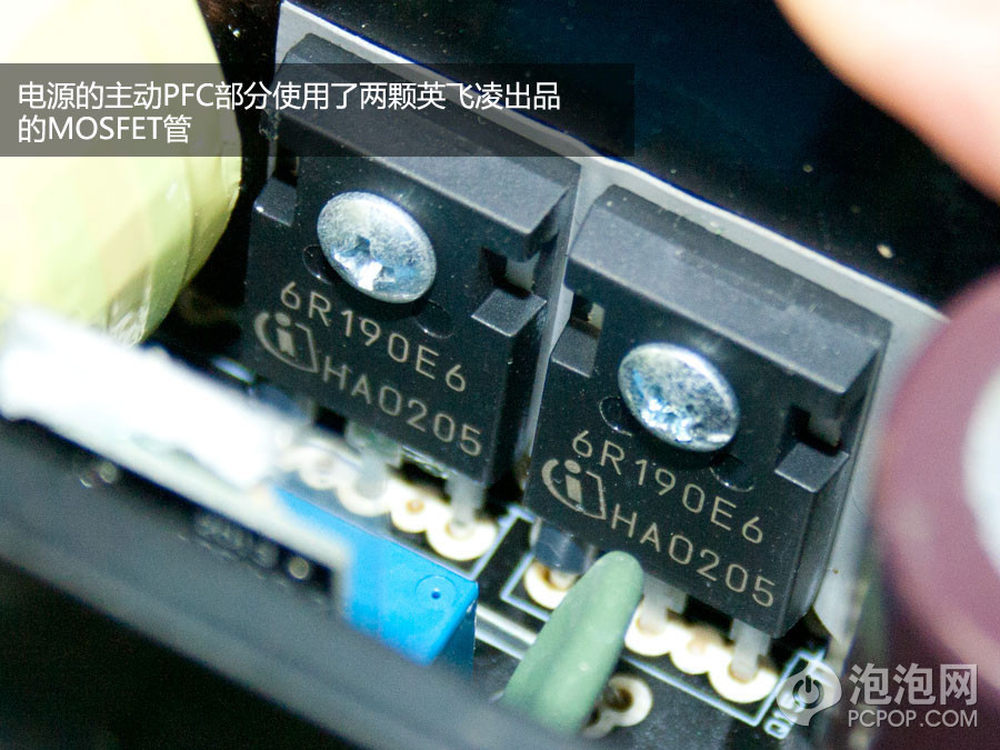

APFC开关管由两个英飞凌MOSFT管并联组成
20/30

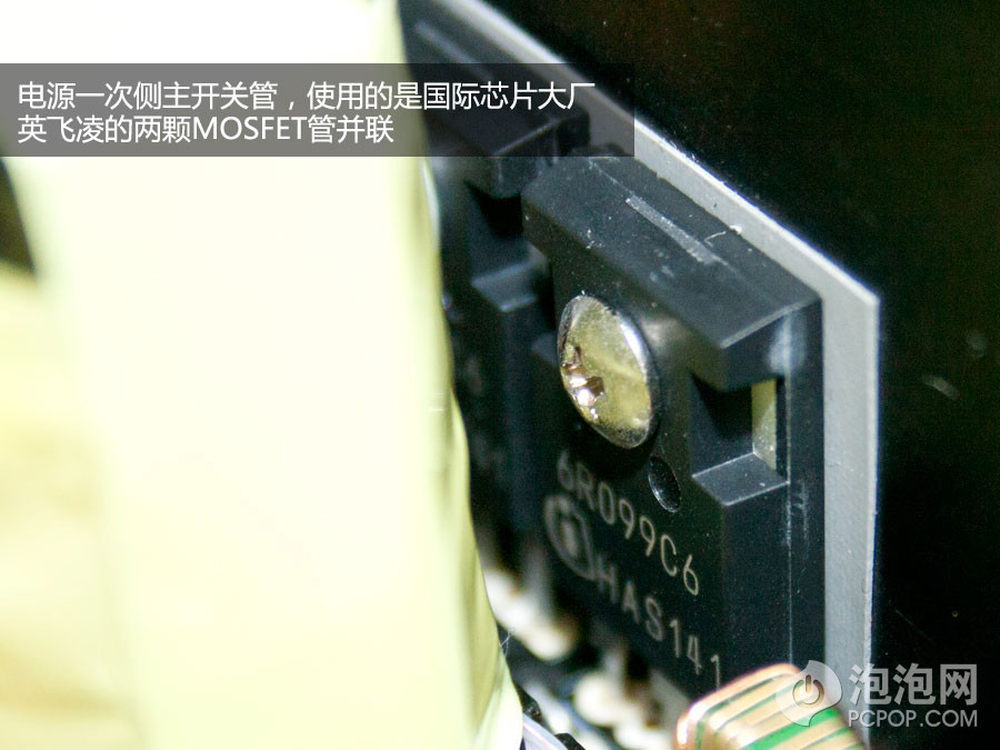

电源主开关管同样是由两个英飞凌的MOSFET组成
21/30

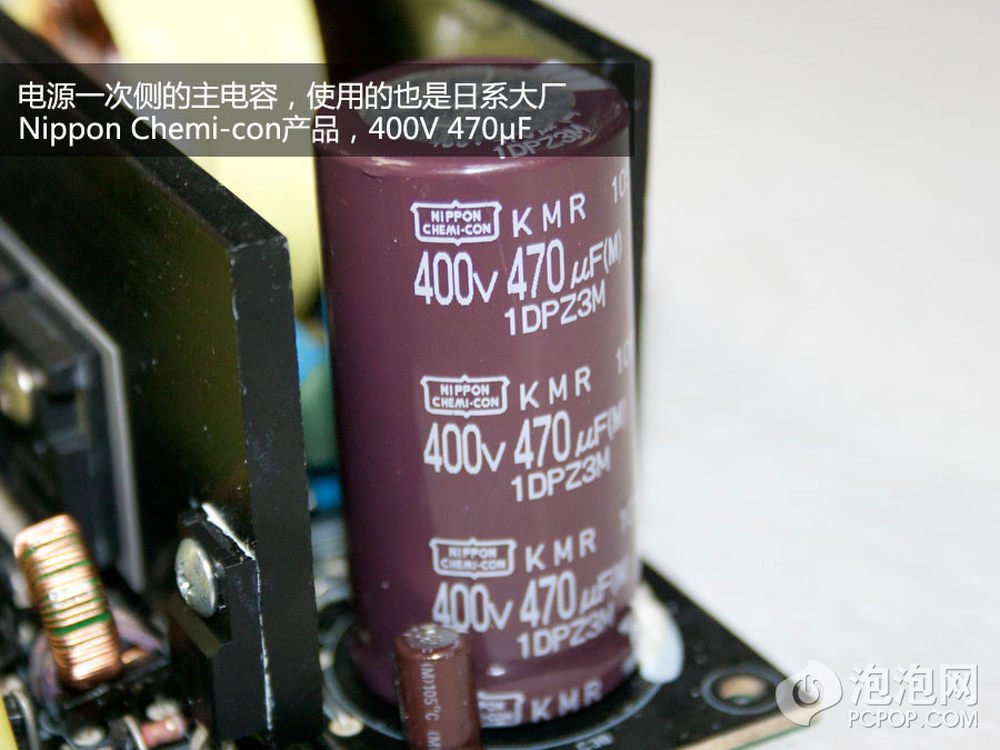

电源主电容使用一颗日本化工出品的400V 470μ的电容。
22/30

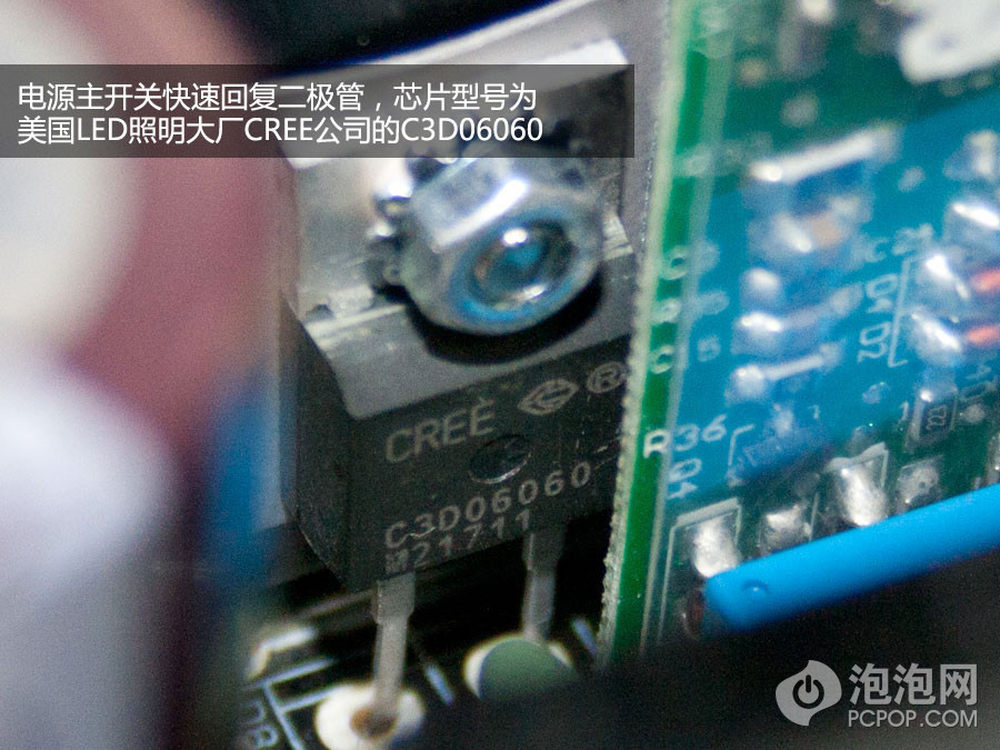

电源主开关快速回复二极管
23/30
主动PFC/PWM控制器，型号为CM6802，这款芯片使用的十分广泛。
24/30

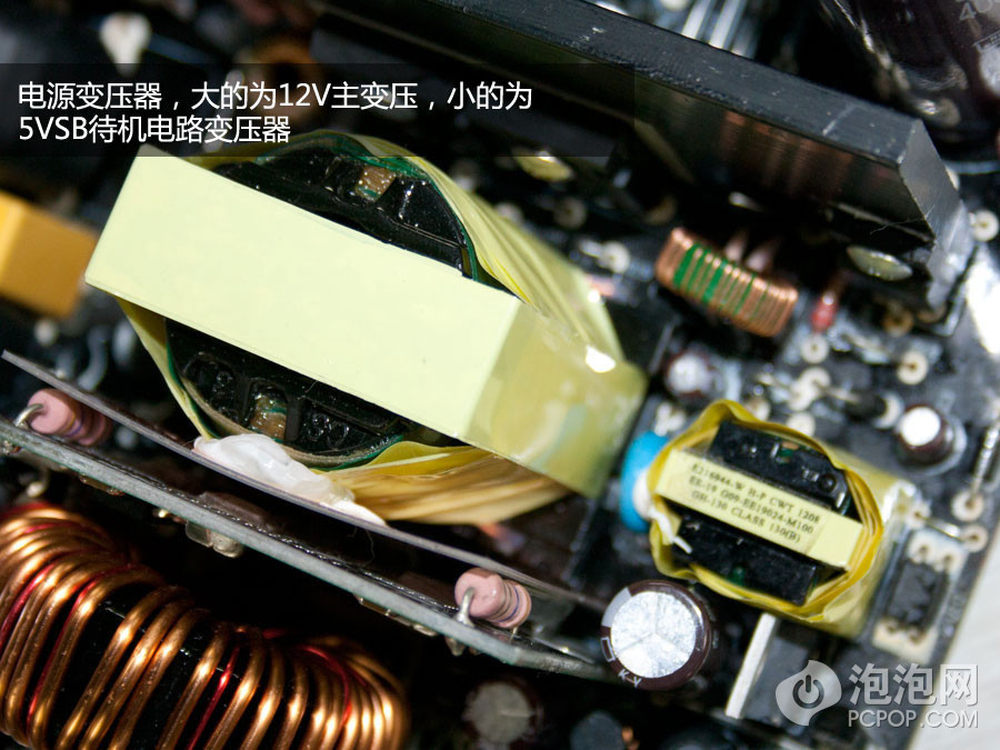

电源变压器在电源一次侧二次侧之间，大的为12V变压器，小的为5VSB待机电路变压器
25/30

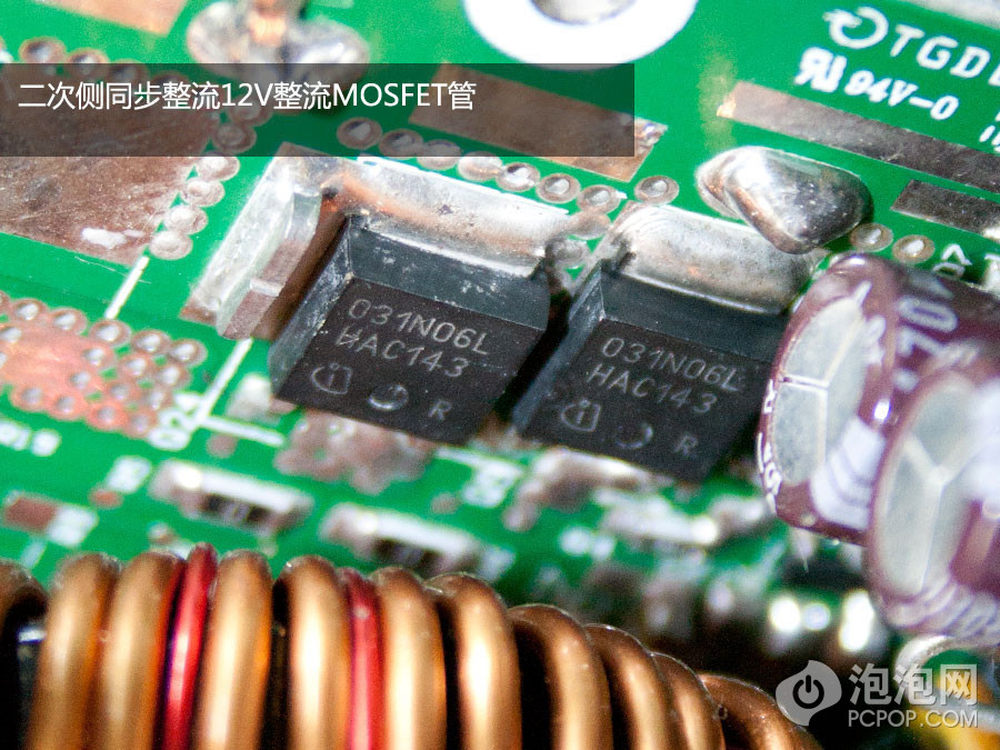

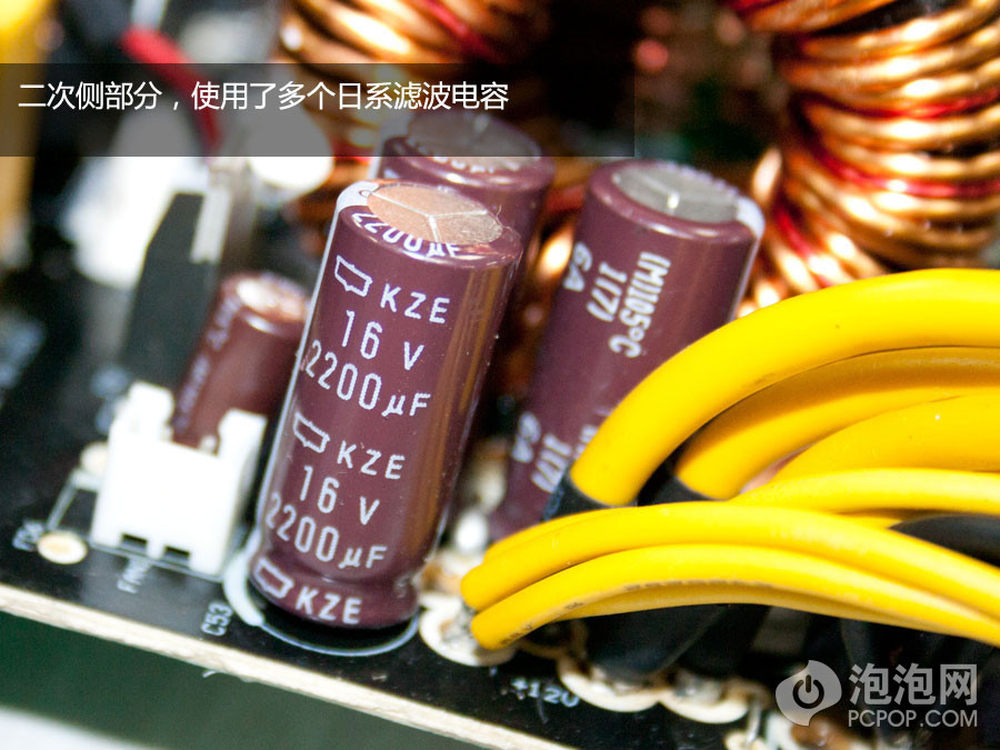

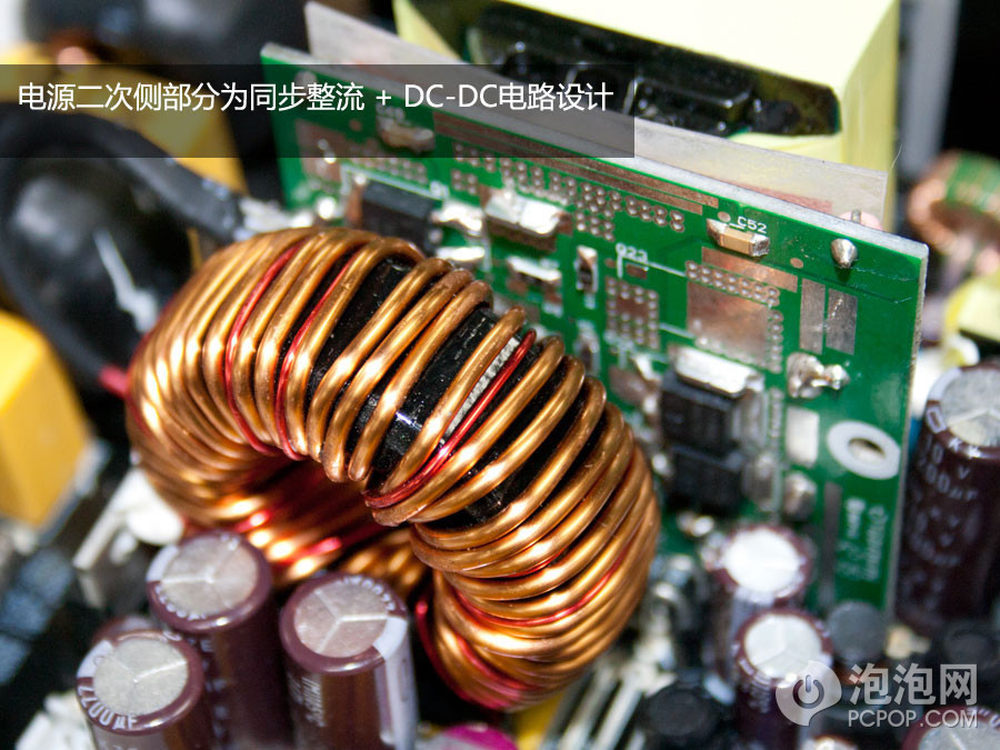

电源二次侧采用同步整流 DC-DC模块，并且二次侧也配有不少日系电容，用于二次侧的低压滤波作用。
26/30
电源二次侧采用同步整流 DC-DC模块，并且二次侧也配有不少日系电容，用于二次侧的低压滤波作用。
27/30
电源二次侧采用同步整流 DC-DC模块，并且二次侧也配有不少日系电容，用于二次侧的低压滤波作用。
28/30

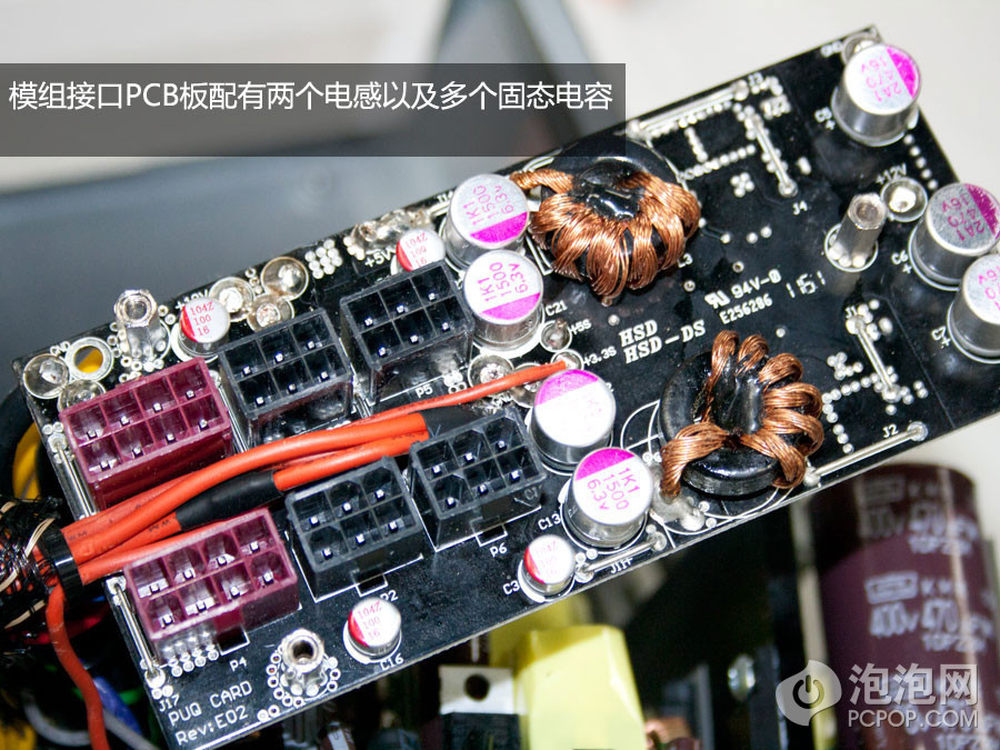

在模组接口的PCB板上，除了模组接口之外，还有两个滤波电感以及多个固态电容。
29/30
从电源PCB板背面的做工，我们可以看到这款电源的手工焊点还明显。
30/30
从这款电源用料上乘，采用了大风扇、模组线材设计，主要也是为了迎合高端玩家的整体需求。并且电源使用了很多低电阻、低阻抗的元器件，使用更为可靠的日系电容，无疑也增强了电源的稳定性、可靠性好高效性。而关于这款电源的具体性能如何，也请各位关注我们后期的性能测试。
