聚合物电芯 iPower i500移动电源测试
1/11
我们所说的移动电源可以理解成电池，他的内部什么样子呢？今天我们通过一个样品的测试来做简单说明。测试样品来自iPower，型号为i500，容量是5000mAH，3.7V。
2/11

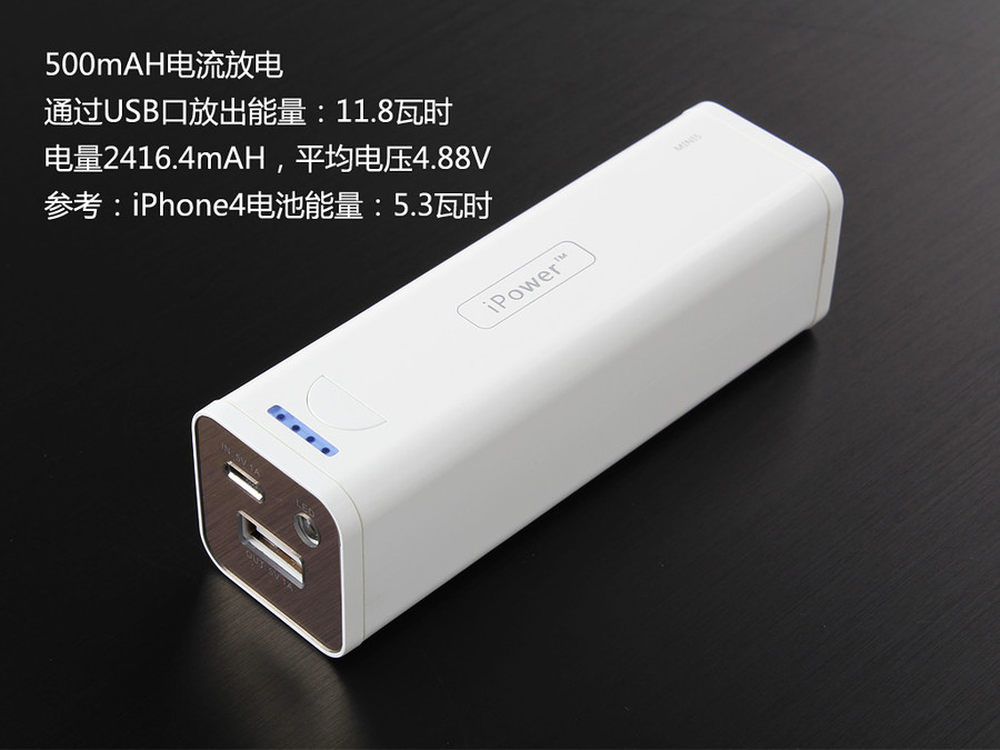

空载电压5.14V，按标注的1A加负载电压起始4.88V，35分钟后停止放电，停止之前电压恒定在4.73V，浮动值3%%，此后使用0.7A放电54秒，电压稳定在4.87V，最后用0.5A放电电压稳定4.94V。从放电能量11.8瓦时看，如果电池升压部分的转换效率为80%%，手机降压部分的转换效率为90%%，则可以给iPhone4充满电1.6次。
3/11

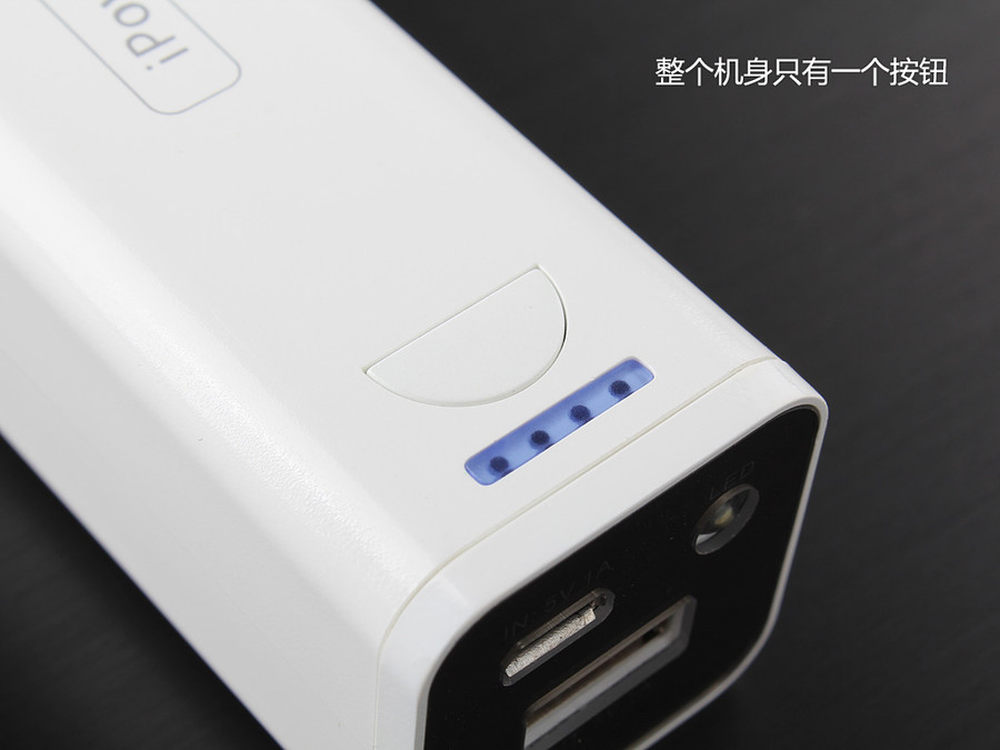

电池体上有一个开关按钮，在电池无负载放置30秒后会自动关闭，需要充电时只要按一次就可以开启。充电和放电的标称值都是1A，充电采用Micro-USB口，如果你用的是安卓手机，那么一根数据线正过来用就是放电，反过来用就是充电了。
4/11

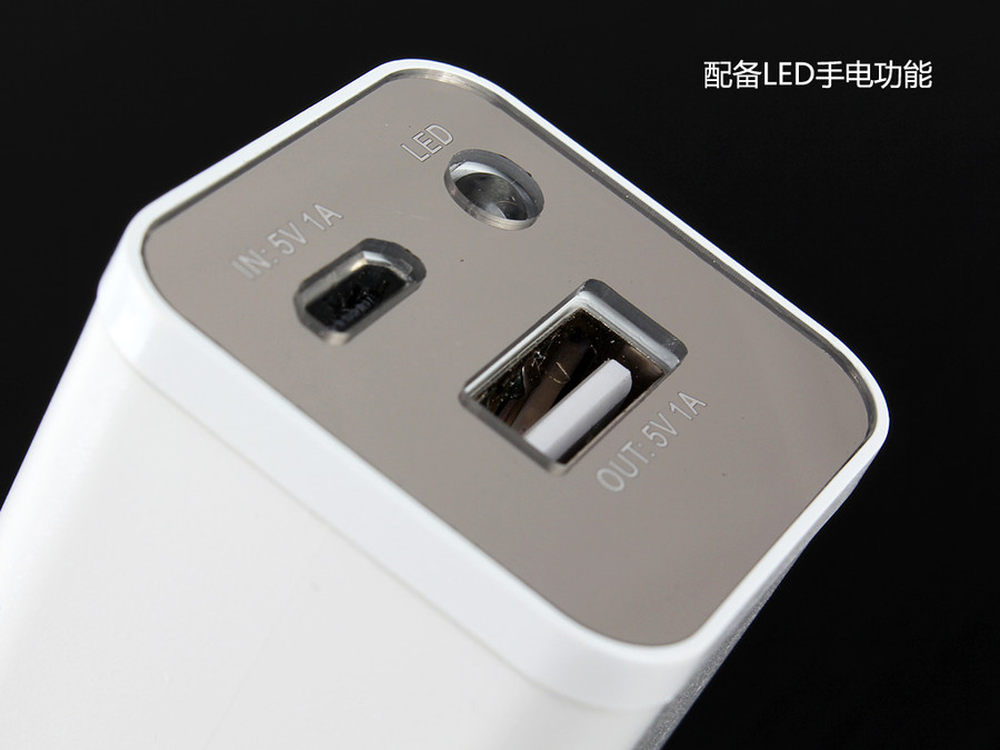

电池体上有一个开关按钮，在电池无负载放置30秒后会自动关闭，需要充电时只要按一次就可以开启。按键按住3秒后LED手电打开，再按住3秒就会关闭，充满电可以让LED工作240小时。充电和放电的标称值都是1A，充电采用Micro-USB口，如果你用的是安卓手机，那么一根数据线正过来用就是放电，反过来用就是充电了。
5/11

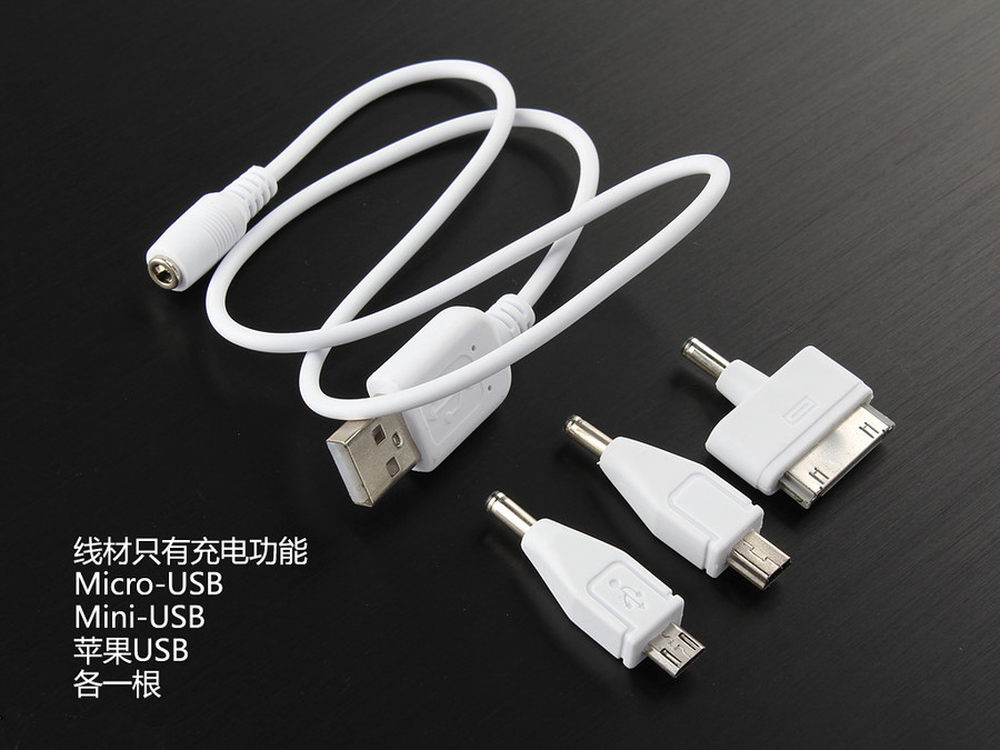

现在的移动电源很多都附赠只带充电功能的数据线，线中的DATA 和DATA-都取消掉了
6/11

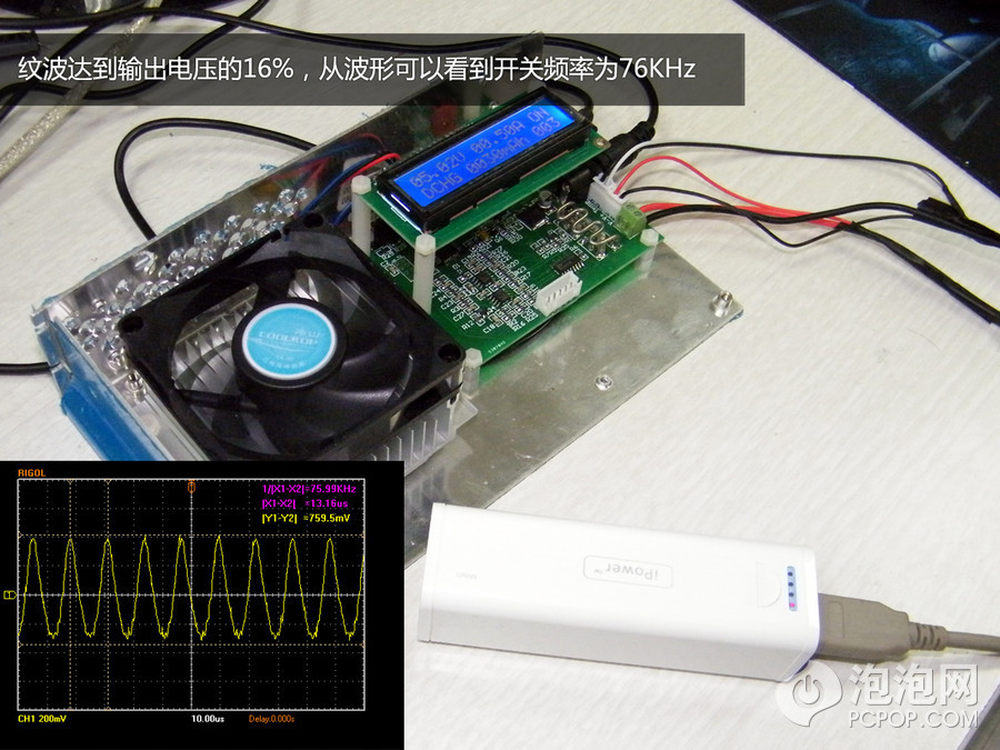

输出纹波接近800mv
7/11

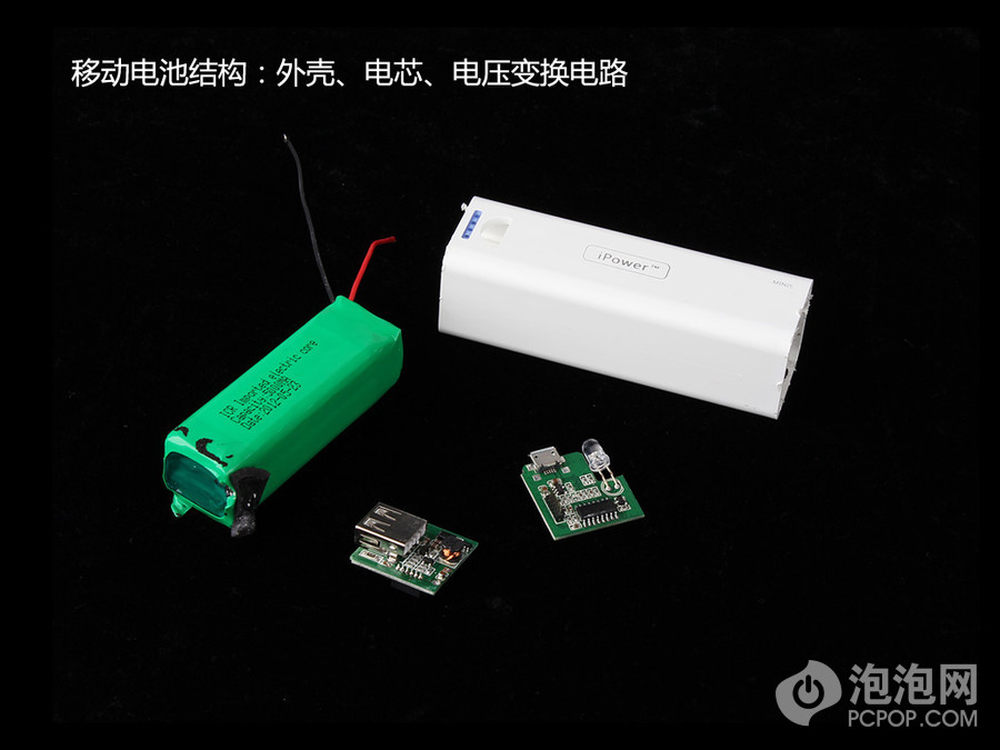

iPower i500移动电源有三部分：外壳，电芯，电压变换电路。
8/11

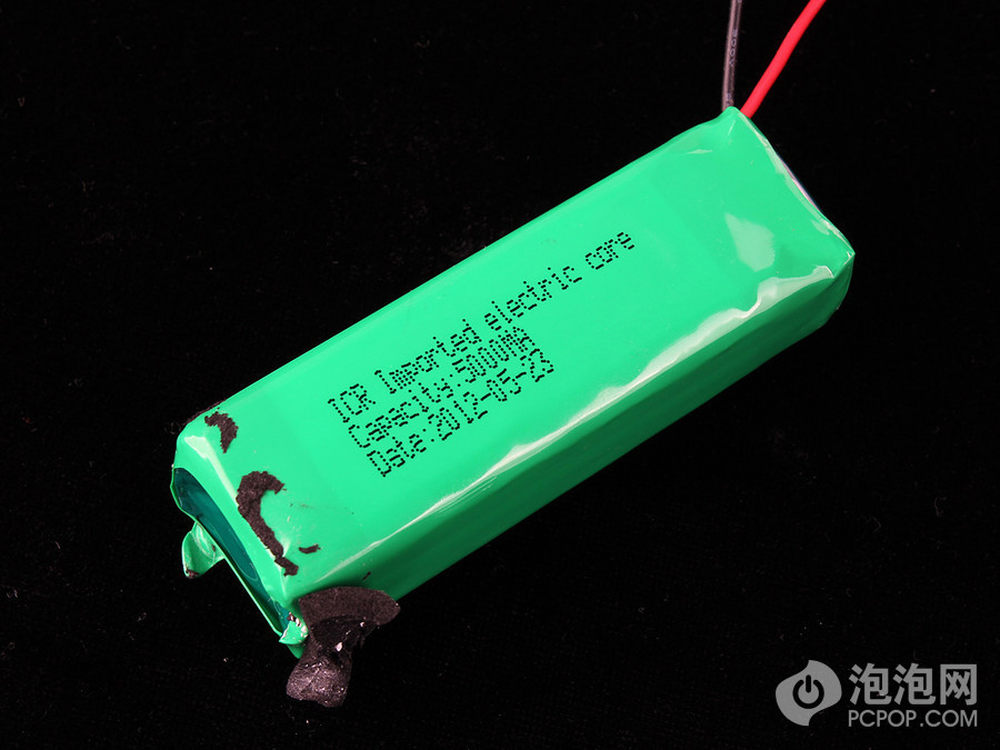

电芯上的文字ICR代表电芯正极为钴酸锂，这是锂电池电芯正极材料中比较好的。其他文字信息就是进口电芯，看不出是什么品牌的。容量为5000mAH，不知道为什么少了一个H，出厂日期是2个月内的。
9/11

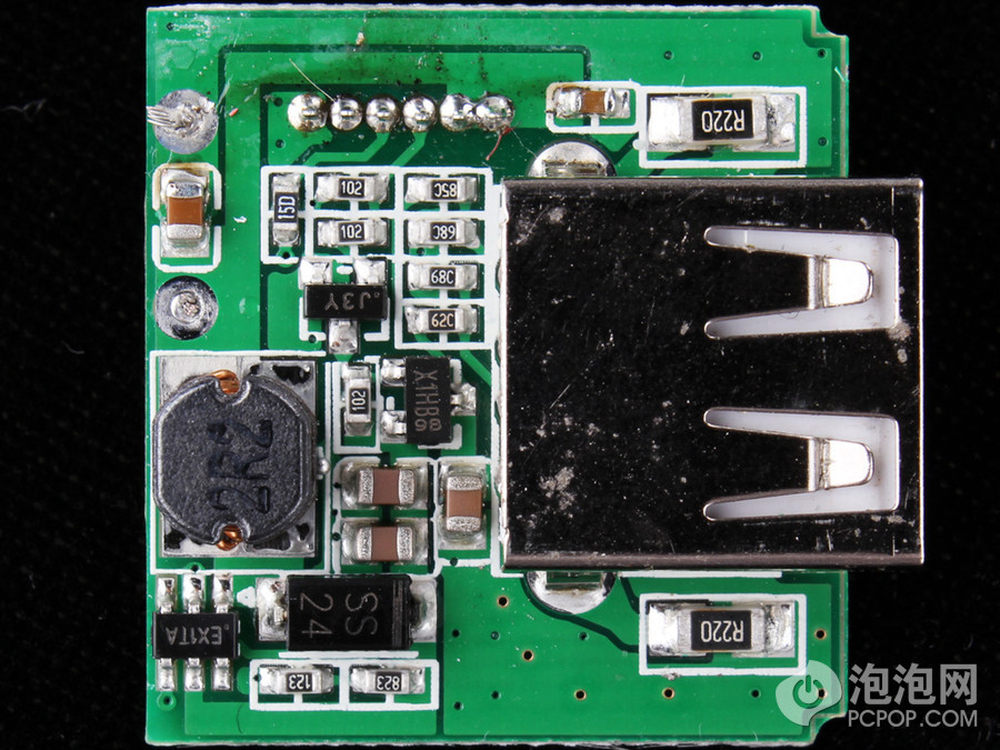

在升压和降压电路上这个电池均采用三极管做开关，而不是MOS，这一点需要注意。USB口输出有3颗陶瓷电容滤波。
10/11

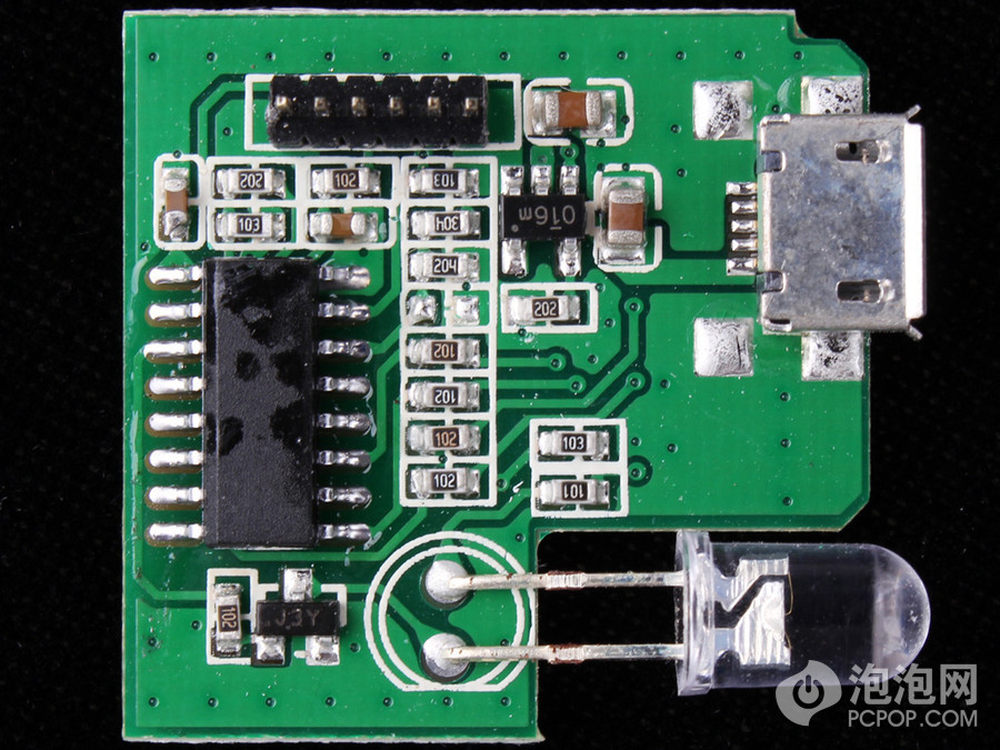

充电电路的滤波有2个陶瓷电容。设计上放电和充电的电压变换电路分别设计在两张PCB上了，所以一旦一部分出现故障，维修起来也相对容易。
