10Gb高速！技嘉Z77X-UP5雷电主板首曝
1/23
继华硕、微星Thunderbolt主板亮相后，台湾另一大主板厂商技嘉也不甘落后，一口气推出了GA-Z77MX-D3H TH、GA-Z77X-UP4 TH、GA-Z77X-UP5 TH三款新品，全面支持10Gbps的Thunderbolt。
今天带来的GA-Z77X-UP5 TH主板在继承 GA-Z77X-UD5的高规格用料同时，首度引入了双端口Thunderbolt传输规格，最多可以连接12台Thunderbolt存储设备和2台Thunderbolt显示器。
2/23
产品包装盒正面。
3/23

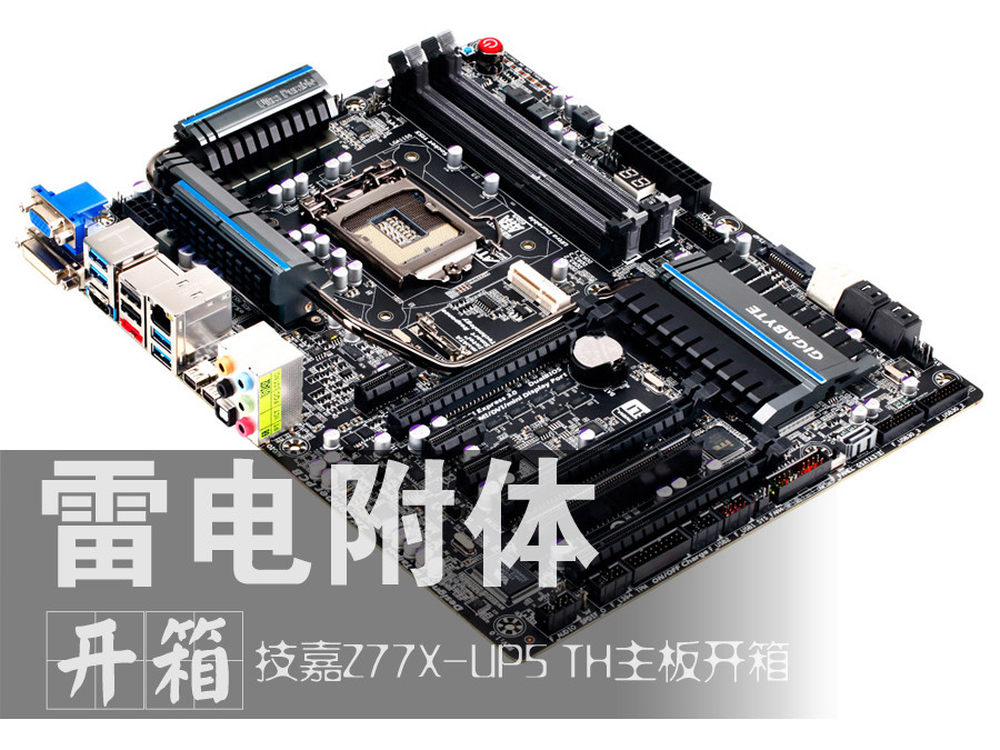

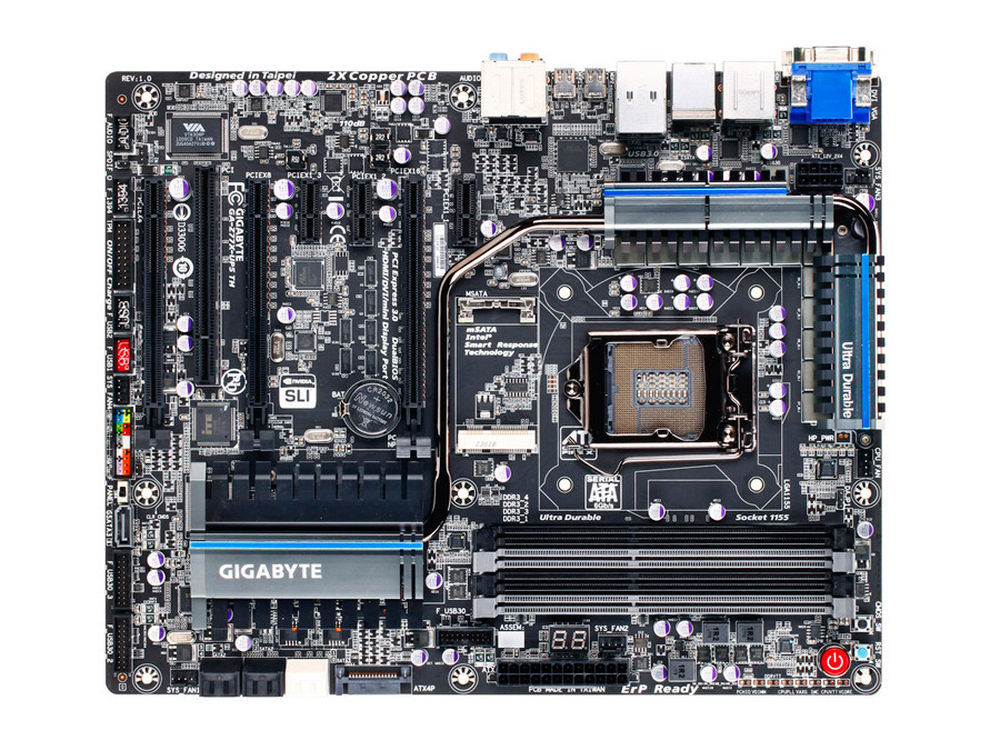

主板正面视图。
4/23

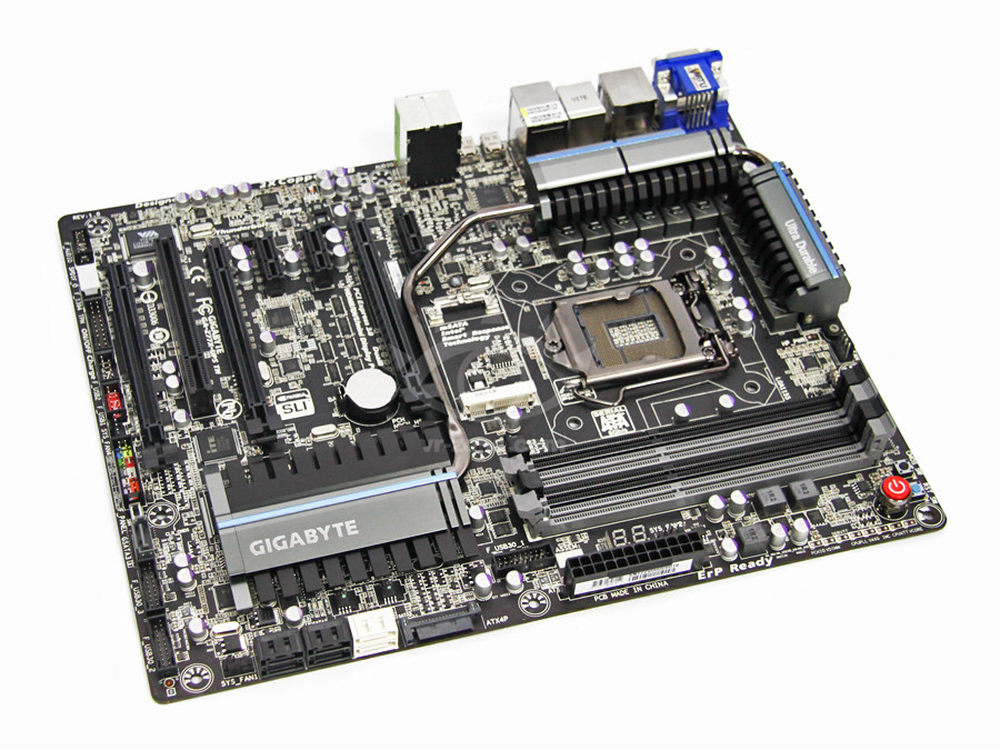

和以往主板风格略有不同，整板采用了灰黑色调设计。
5/23

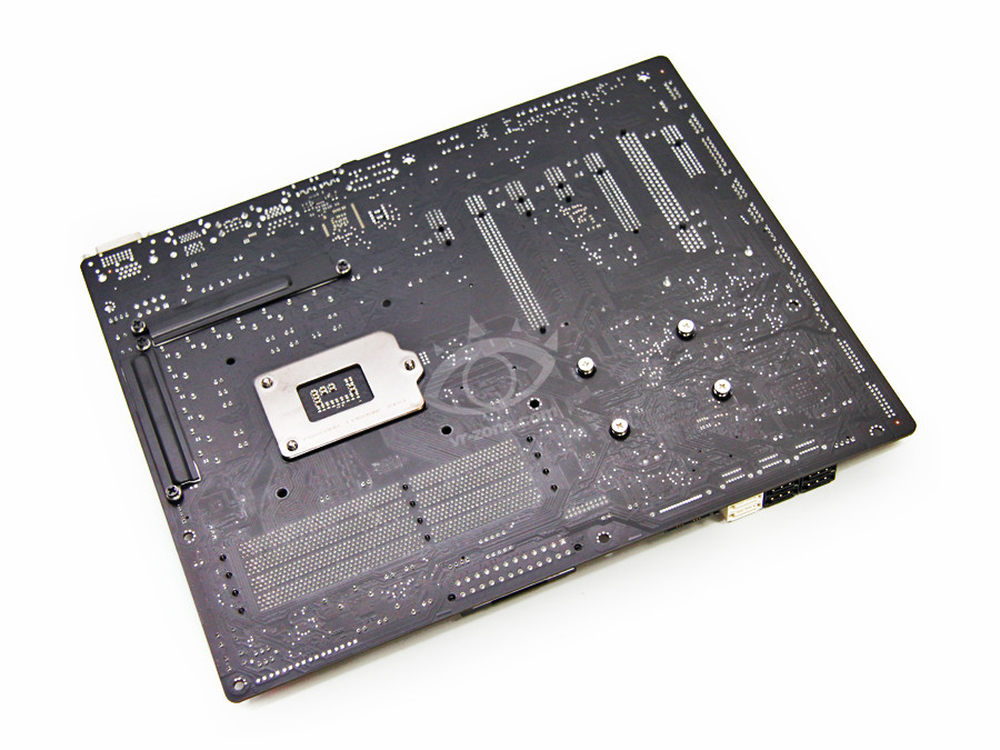

PCB背面视图。其中CPU供电背部MOSFET还配备了散热片辅助散热。
6/23

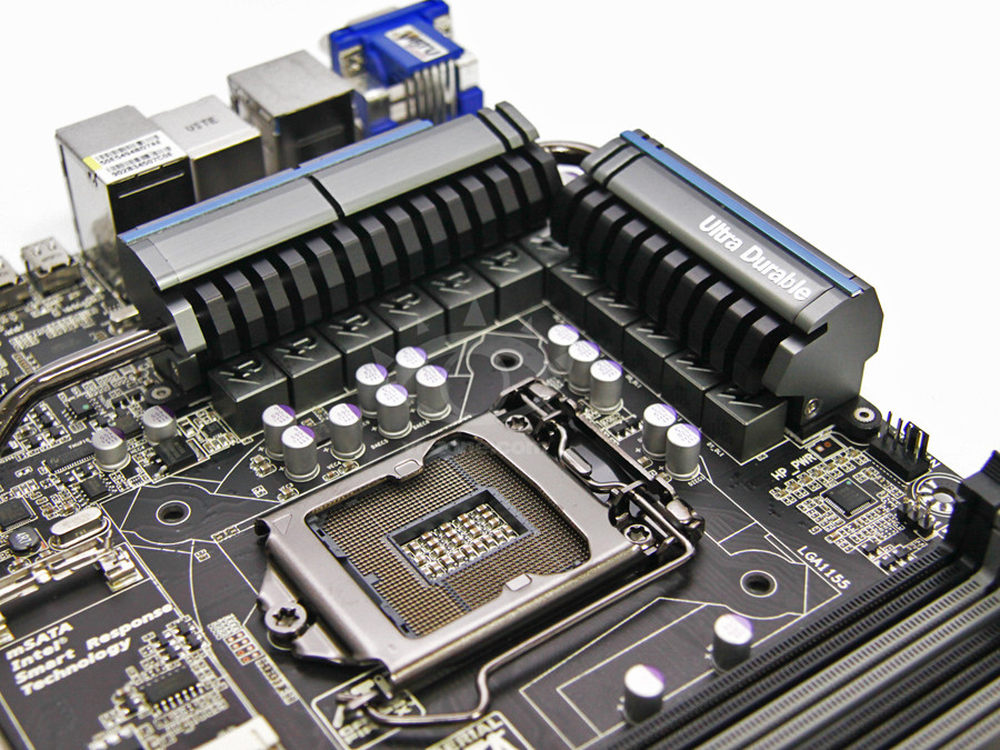

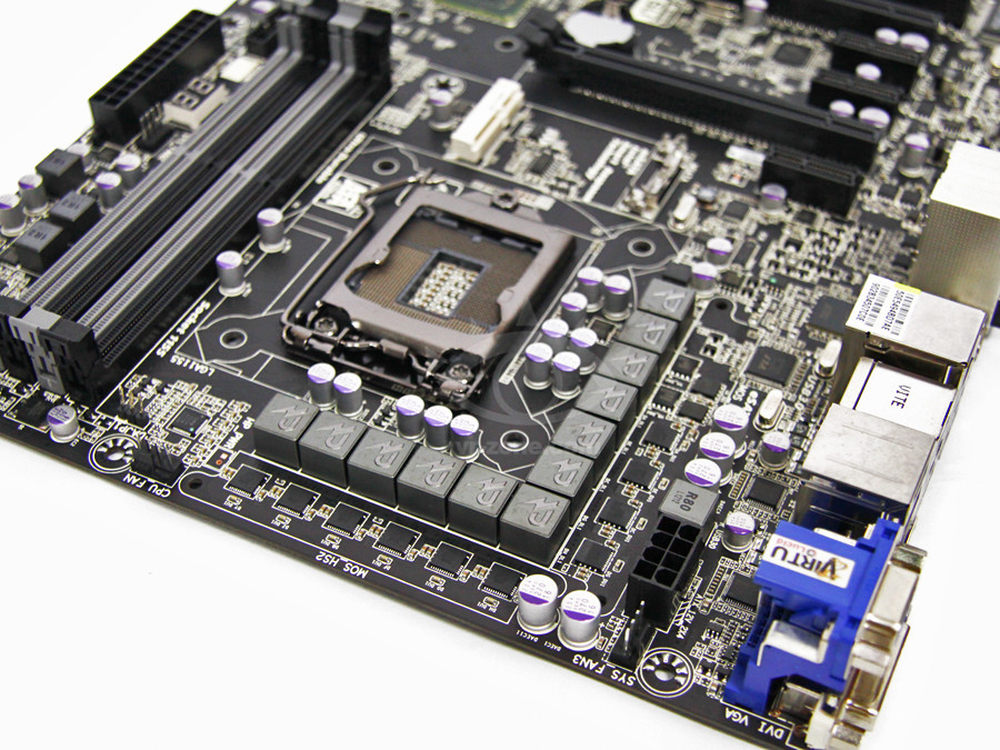

12相CPU供电，供电MOSFET部分还配备了带热管的散热鳍片，加强散热。
7/23
12相供电基于10相、2相分离设计，CPU部分全面使用了DrMOS。
8/23

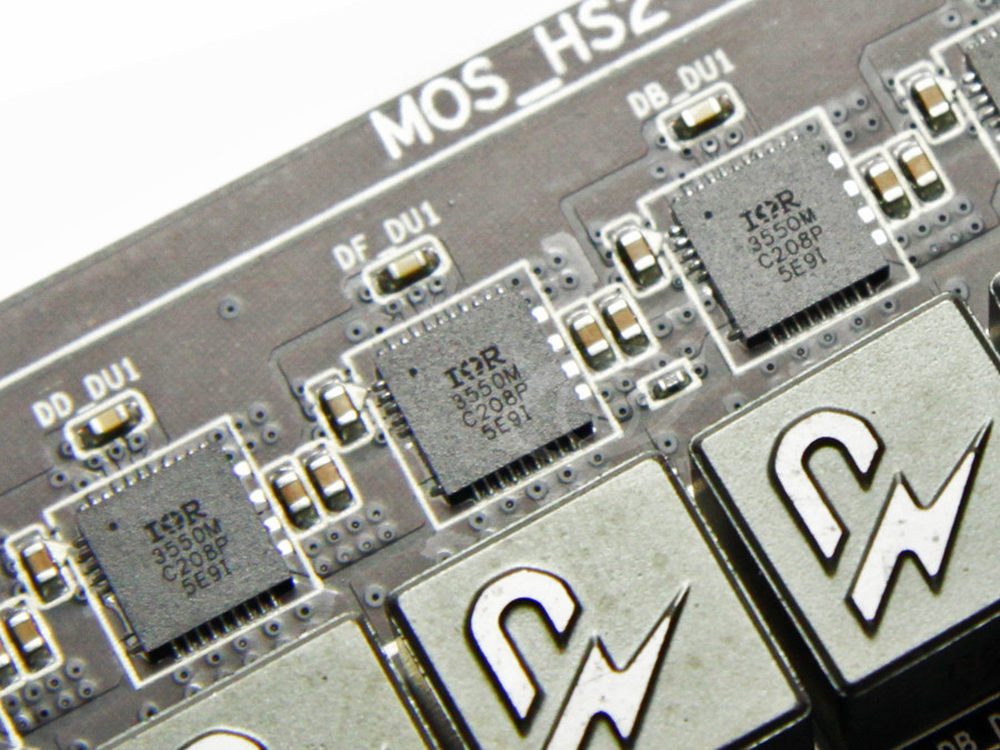

IOR3550 DrMOS整合供电MOS，能够带来更高的电流和更低的发热量。
9/23

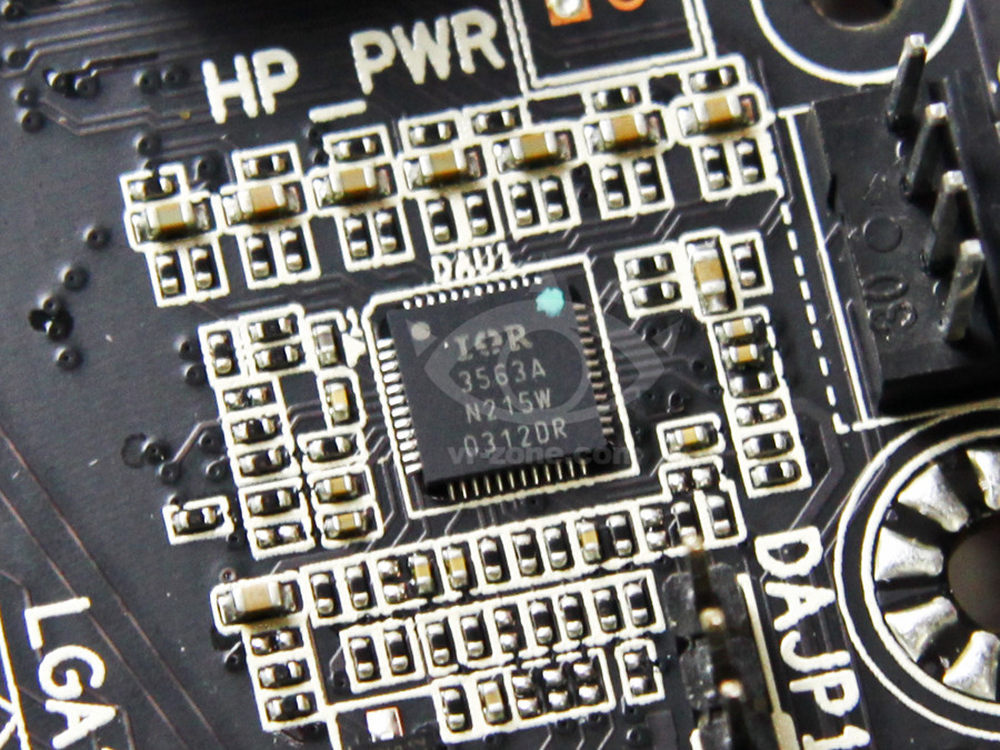

IOR3563A PWM芯片。
10/23

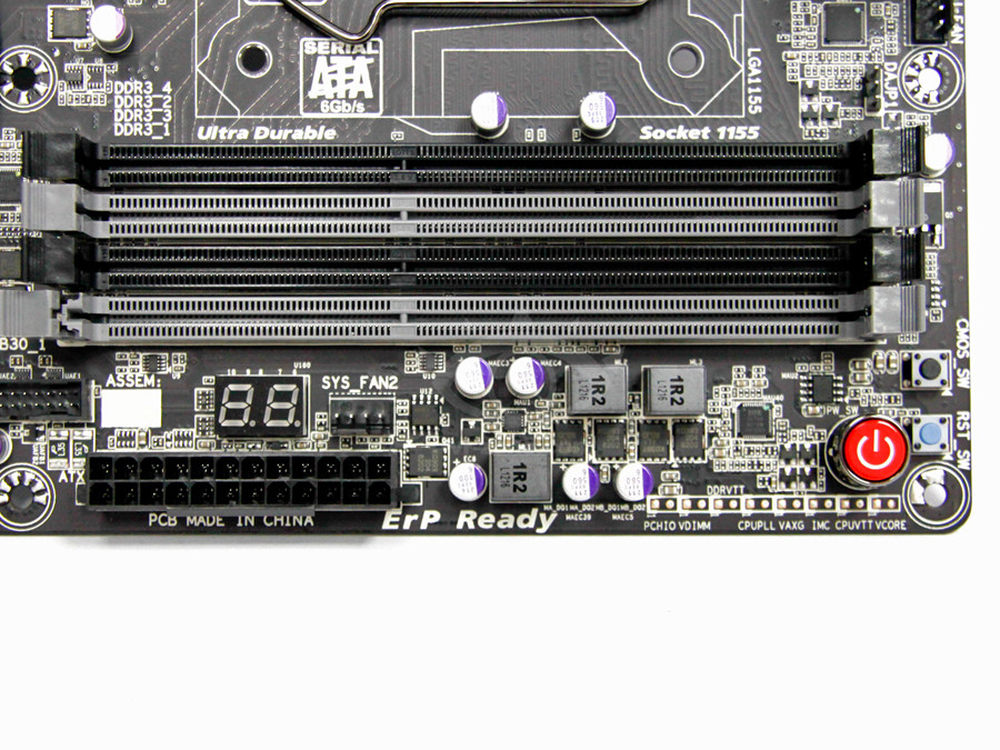

四个DIMM内存插槽，支持双通道DDR3 1600内存，最大容量为32GB。
11/23

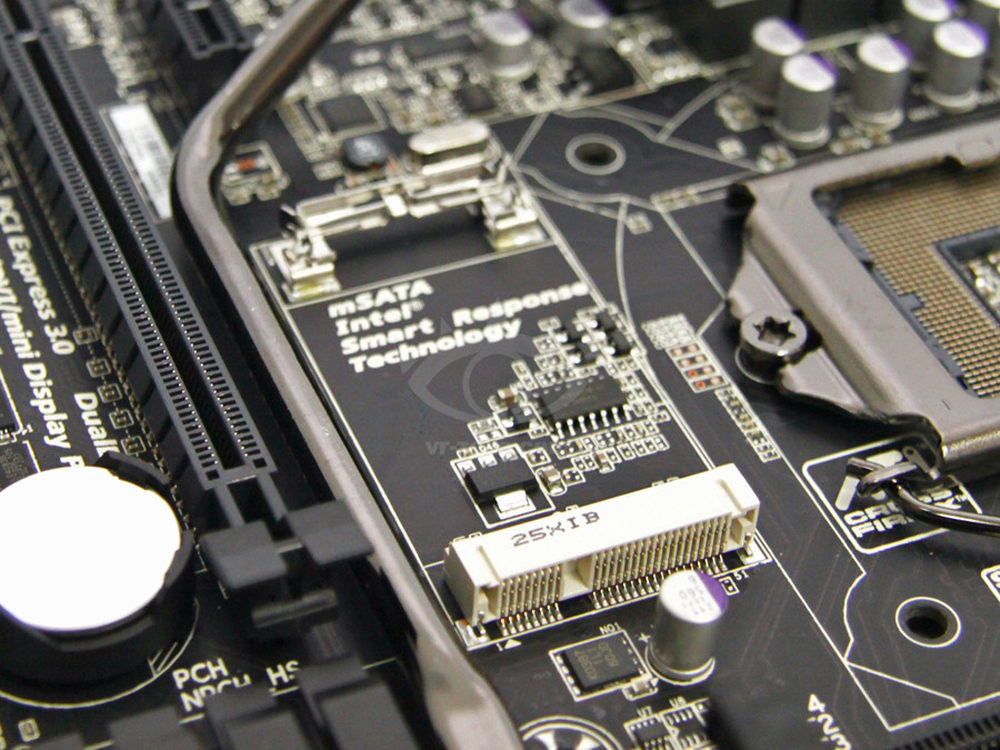

板载mSATA接口，支持Intel SRT技术。
12/23

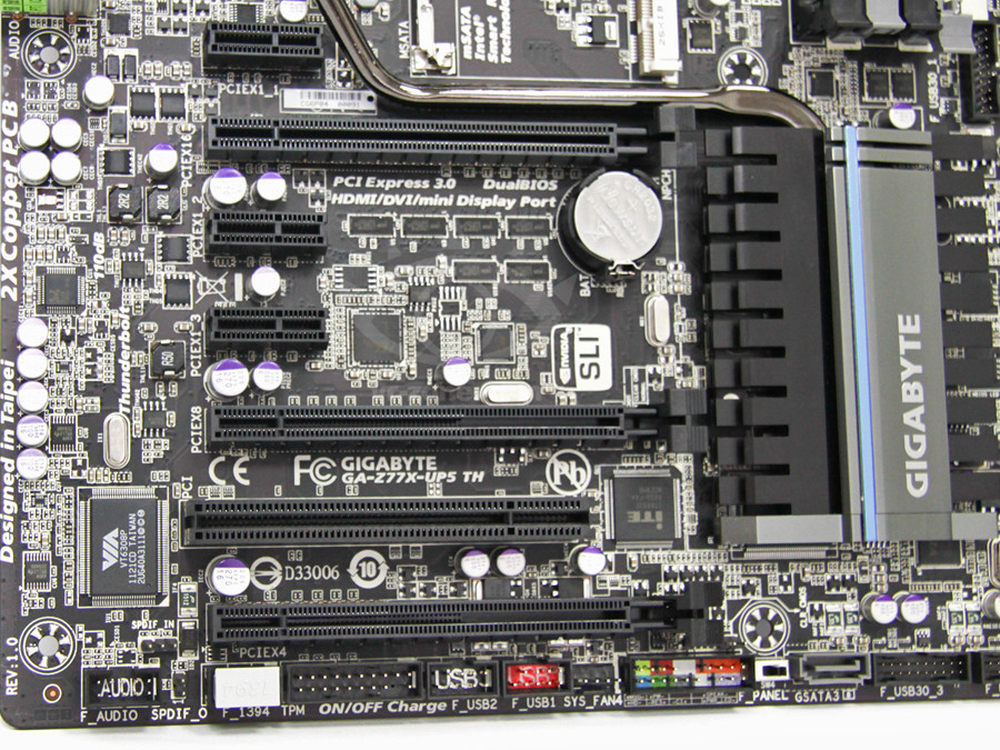

3个PCI-Express x16插槽，支持双路SLI或CrossFire。
13/23

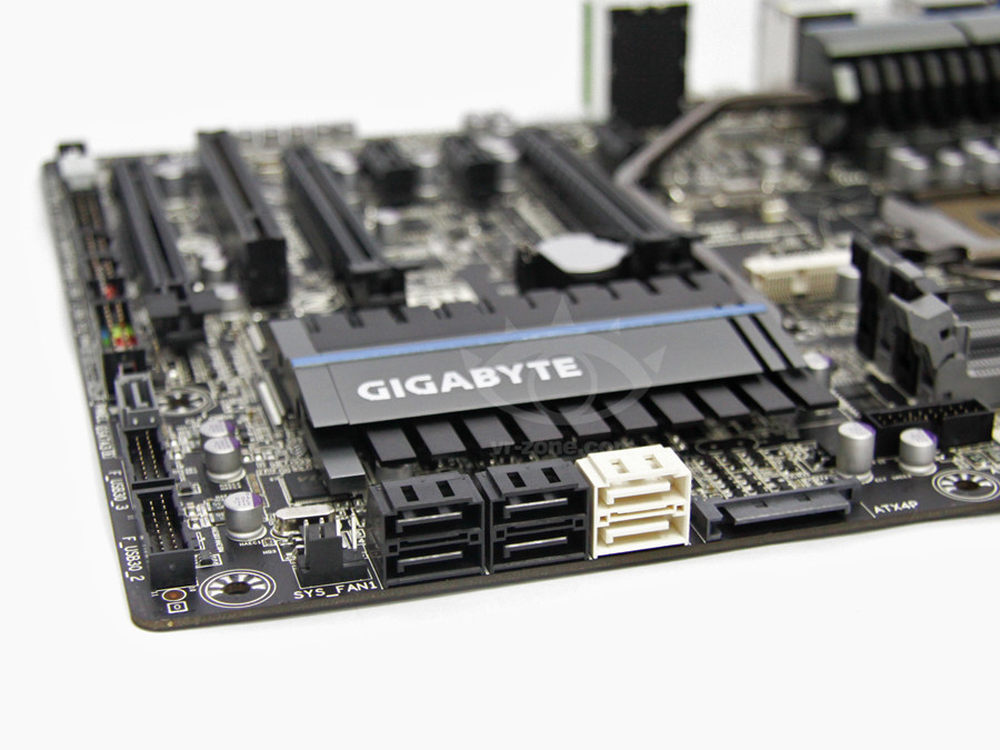

6个SATA接口，全部来自Intel Z77芯片组，其中白色的两个为SATA 6Gbps接口。
14/23

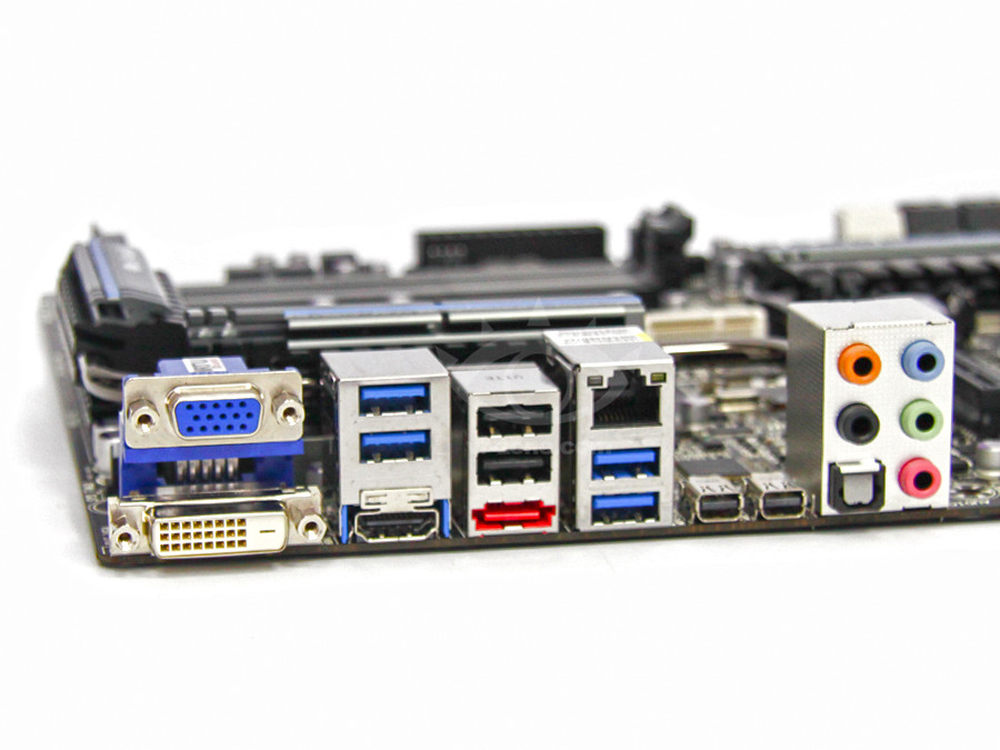

IO接口一览：4个USB 3.0接口和2个USB 2.0接口，支持7.1声道音输出和光纤输出，显示输出部分提供了VGA、DVI和HDMI接口。
15/23

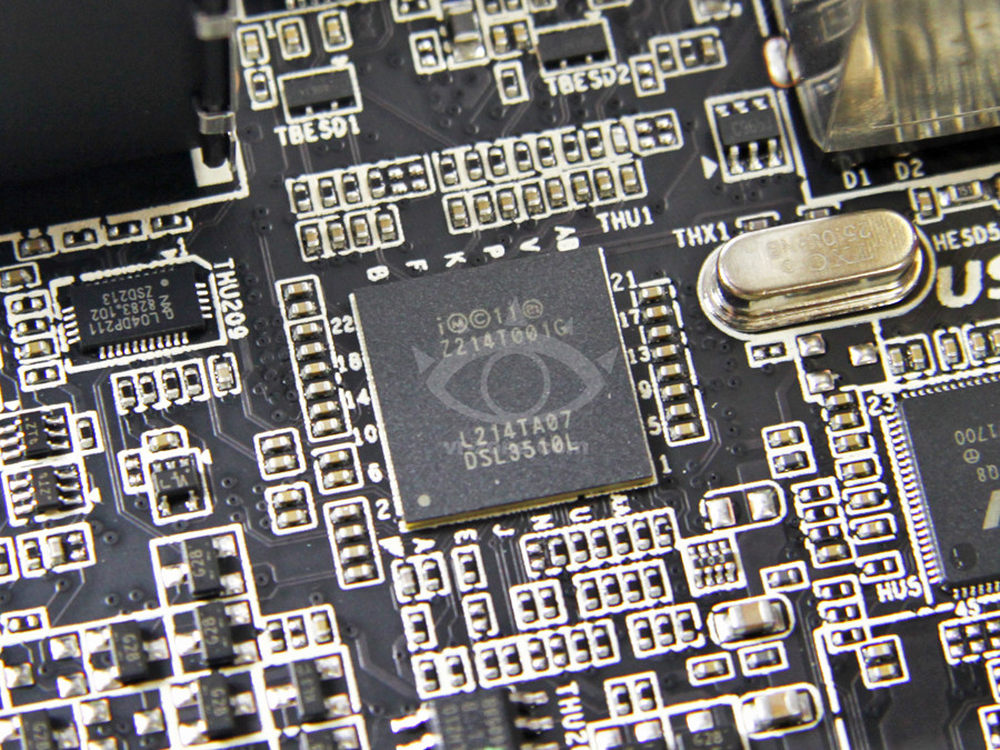

Intel DSL3510L雷电控制器，提供双10Gbps雷电接口，最多可以连接12台Thunderbolt存储设备和2台Thunderbolt显示器。
16/23

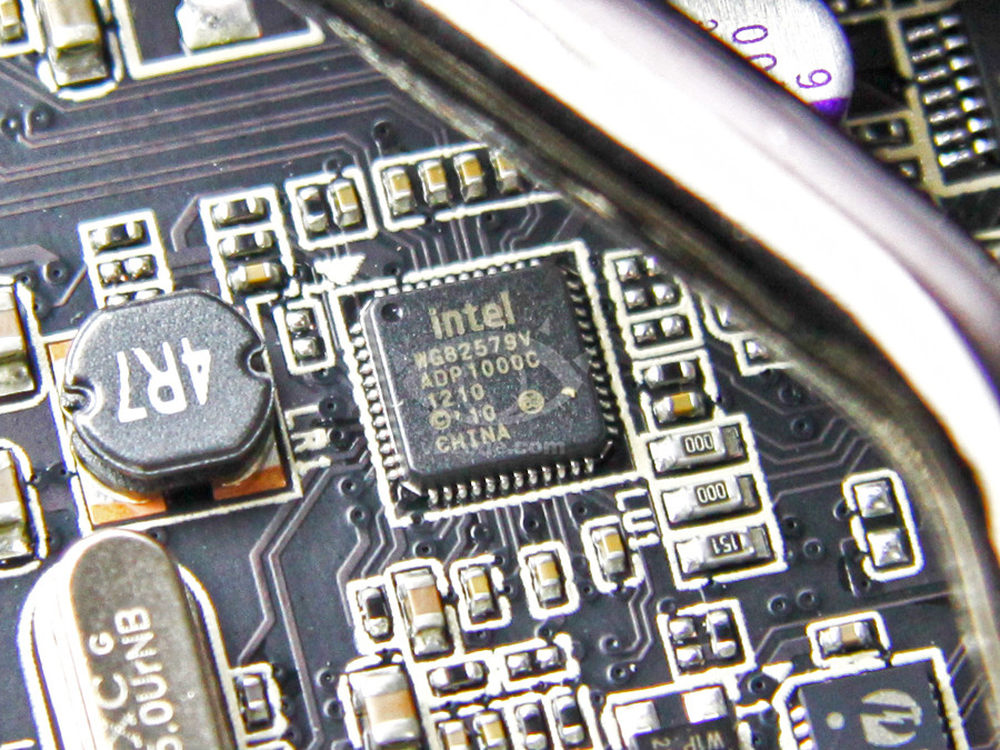

Intel 82579V千兆以太网控制器，支持1000Mbps/100Mbps/10Mbps传输规格。
17/23

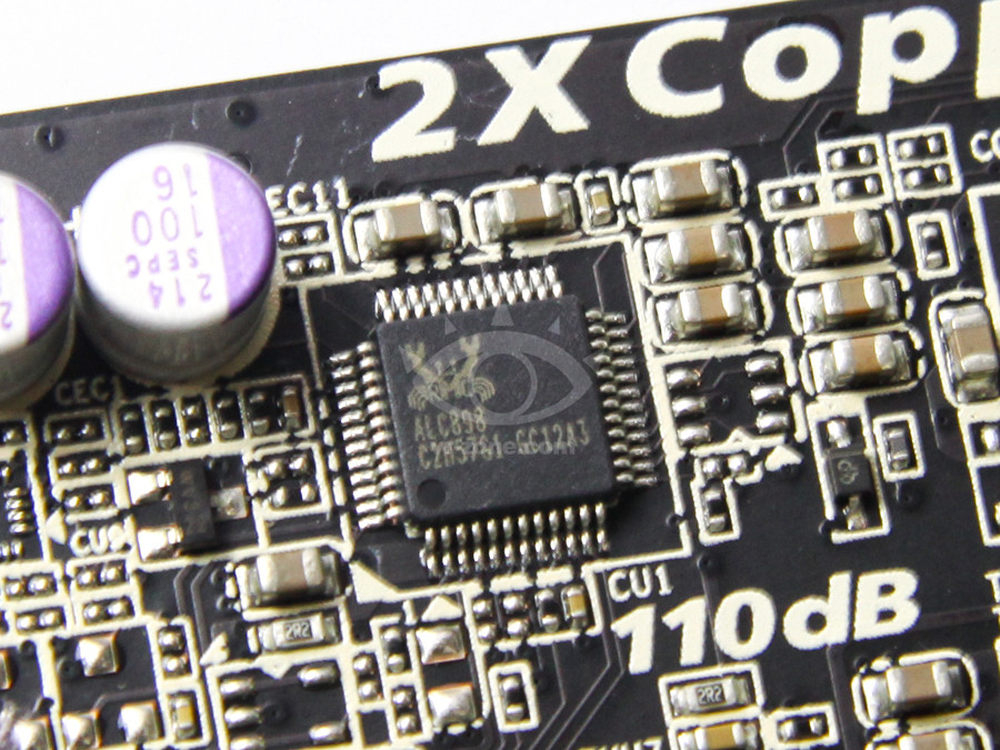

Realtek ALC898音频控制器，支持X-Fi Xtreme Fidelity和EAX Advanced HD 5.0技术。
18/23

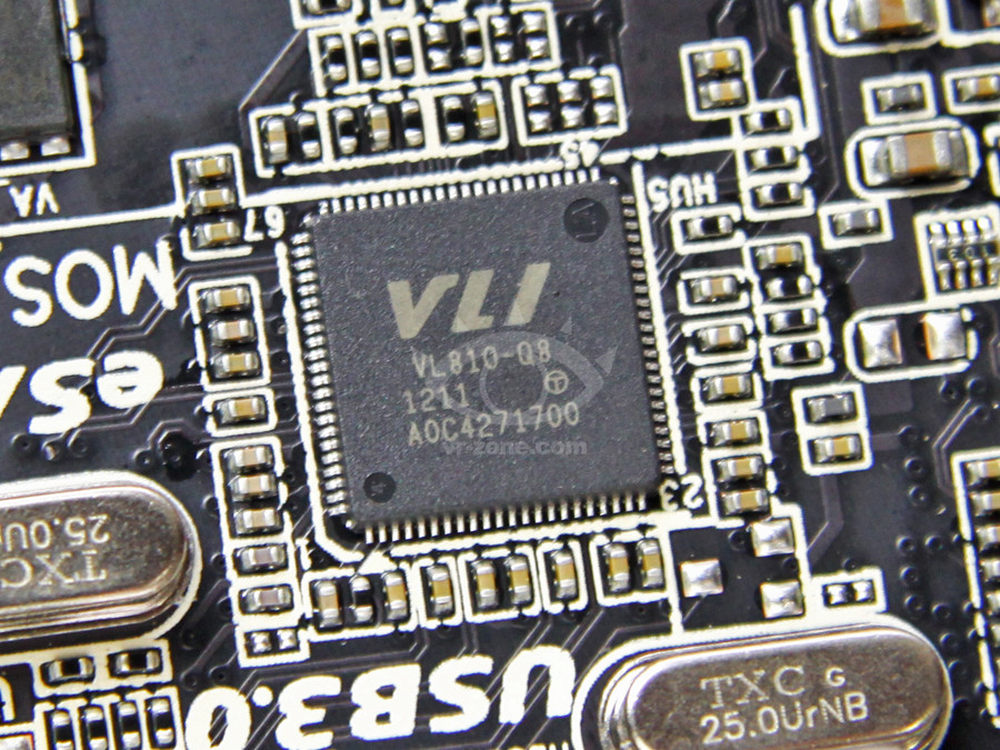

两颗VIA VL810 USB 3.0 Hub芯片，借助 Z77原生4组USB 3.0可以提供8个USB 3.0接口。
19/23
Marvell 88SE9172存储控制器提供1个SATA 6Gbps接口和1个eSATA 6Gbps接口。
20/23

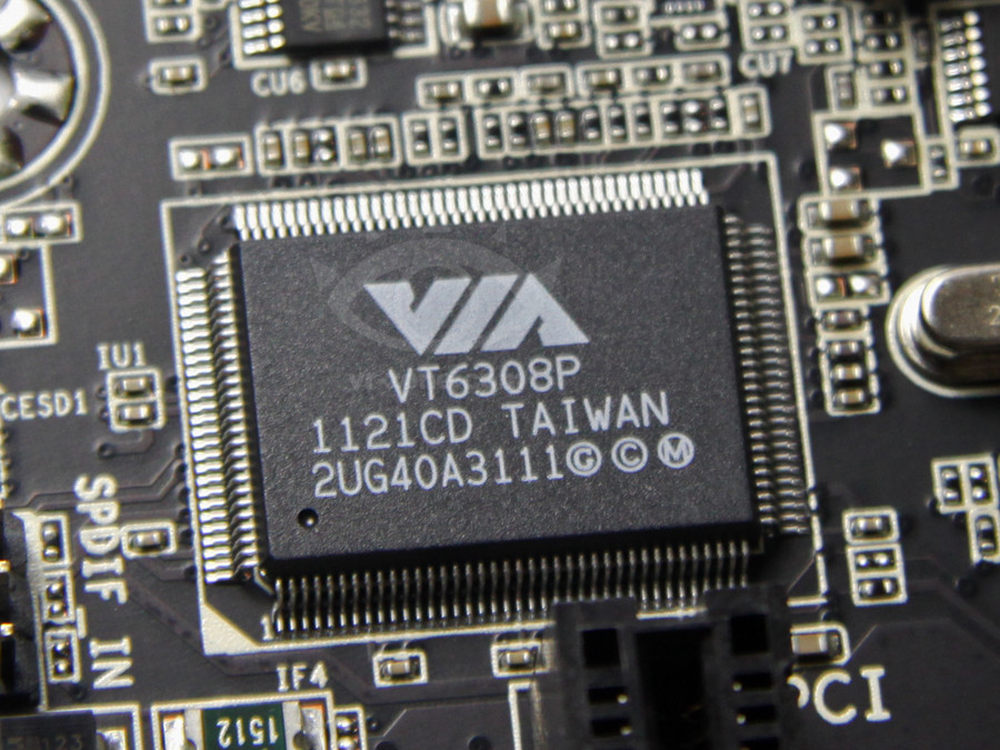

VIA VT6308 1394控制器，提供1个IEEE 1394a接口。
21/23

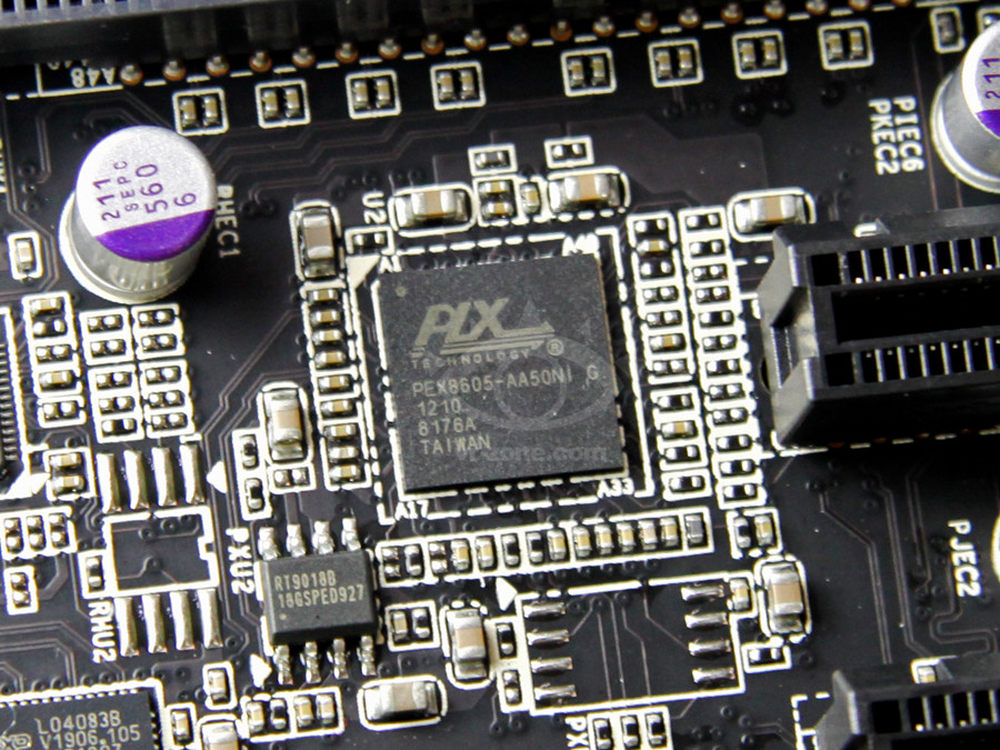

PLX PEX8605 PCI-E信道控制芯片，将Z77 PCH的4x PCI-Express x1通道整合成PCI-Express x4通道。
22/23

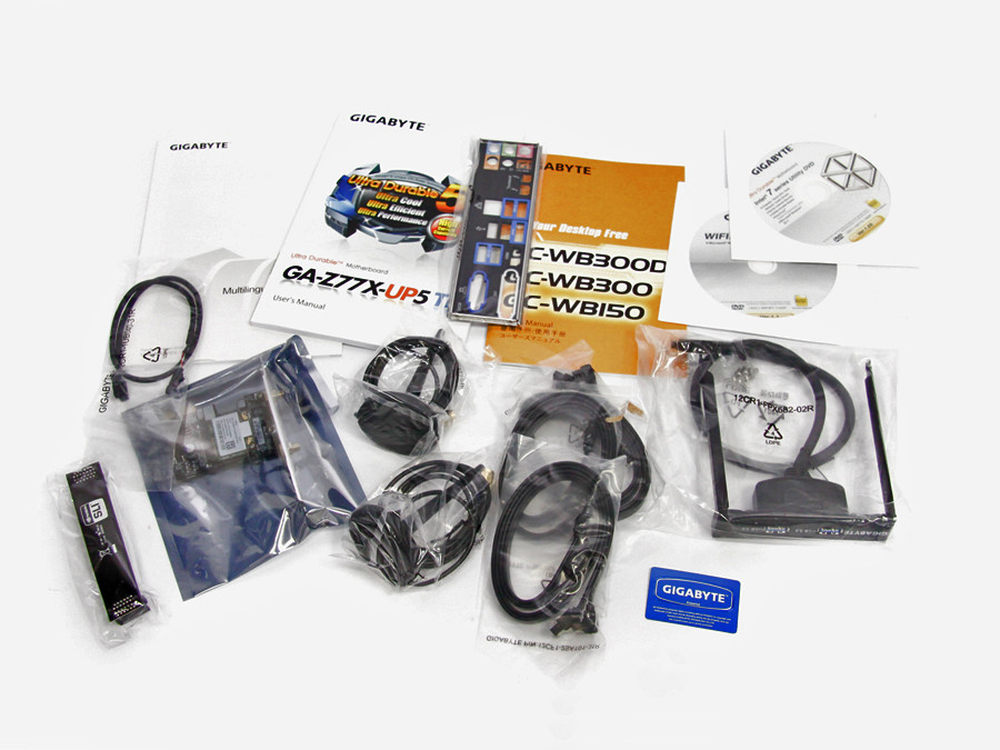

附件一览。包括IO挡板、SLI桥、SATA数据线、WLAN天线、WLAN扩展模块、USB 3.0前置扩展板、主板说明书和驱动光盘。
23/23

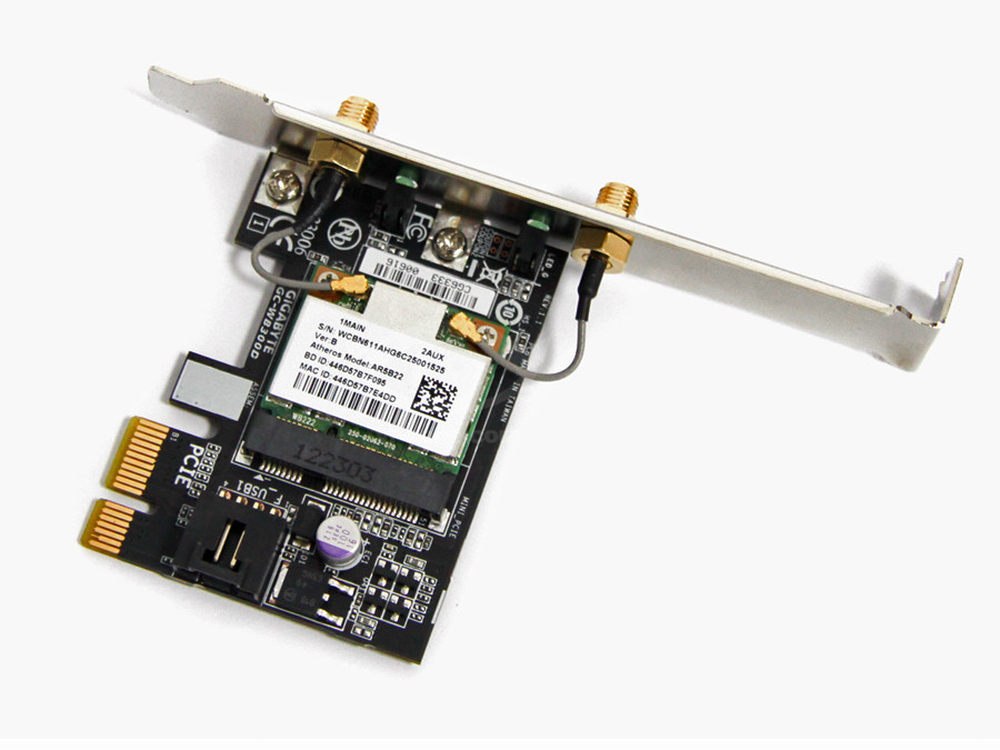

Atheros AR5B22控制器，支持802.11 a/b/g/n WiFi和蓝牙连接。
