2快钱拯救经典 德产Cherry键盘复活记
1/17
不久前小编搞来了一支空格按键出问题的机械键盘，来自德国制造的产品，由Cherry（樱桃）为KBC订制的经典键盘G80-3496。这支键盘在淘宝上售价接近七百元，由于票据丢失加上其它问题已经无法保修，就这样放着岂不可惜？不如自己动手看看能否让它“起死回生”。
2/17
这支G80-3496是德国Cherry专门给KBC制作的红轴键盘，做工、用料、手感与原产无异，可以理解为贴牌生产。是发烧外设玩家不可错过的精品。如果是熟悉机械键盘的朋友一眼就能看出他来自Cherry，始终如一的造型与独特的细节设计，足以区分原厂和其它品牌。
红轴键盘的意思就是说这支机械键盘采用了红色按键开关，轴颜色用来区分手感，机械按键最主要制造商Cherry旗下主流销售轴有黑红青茶这四种颜色，黑红是无段落感直上直下的，而青茶是有段落感类似开关的。红轴造价相对昂贵，所以售价略高于其它几种，它既适合游戏玩家又能满足办公打字，属于全能型产品。
3/17

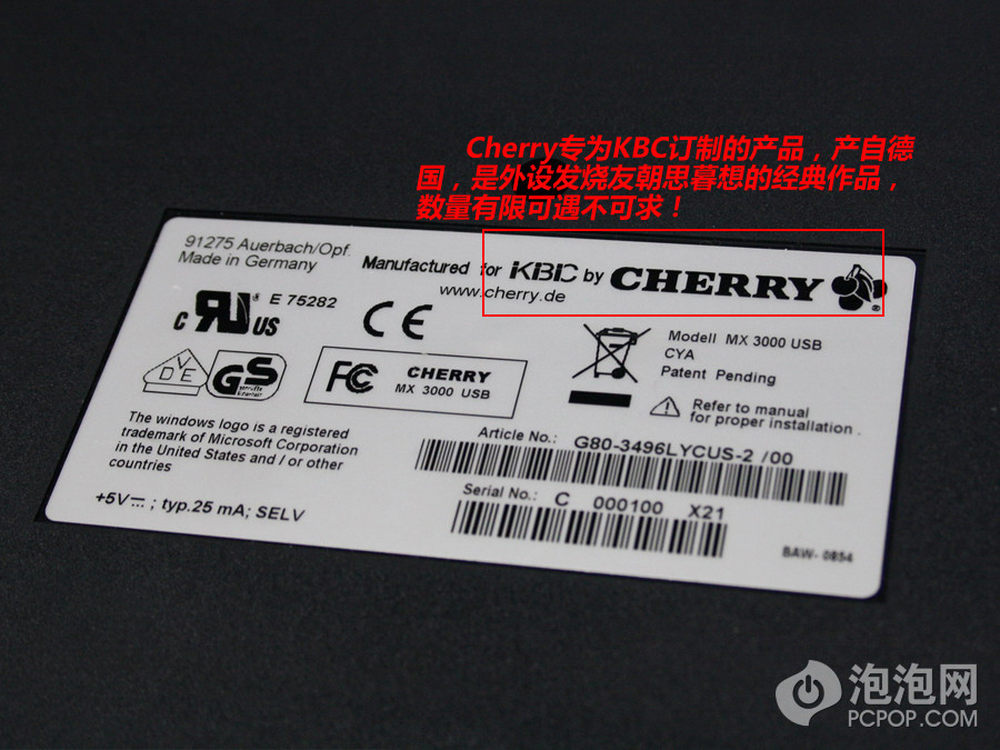

从后面的铭牌上看，这支键盘由德国制造。与Cherry经典产品G80-3000没有多大区别。
4/17
刚才我们说了键盘空格键失效，通常机械键盘单独按键失效无非两种情况，第一是机械轴损坏，这并不常见，因为寿命最短的机械轴也能达到2000万次，很难损坏。另外一种是PCB板断路，这可能是由于震动、挤压等物理原因，也可能是氧化导致。

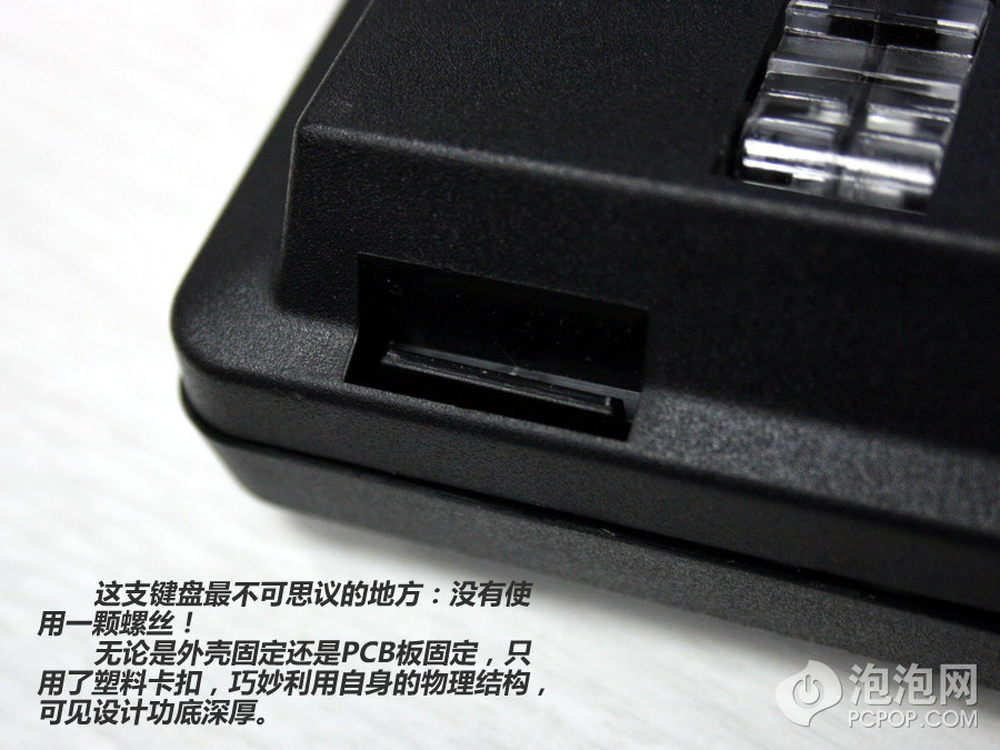

值得一提的是键盘没有一颗螺丝，塑料壳四周由塑料卡扣固定（上图可见），尽管没有螺丝你也不用担心是否结实，不由赞叹原厂的设计和做工真不是盖的！
5/17

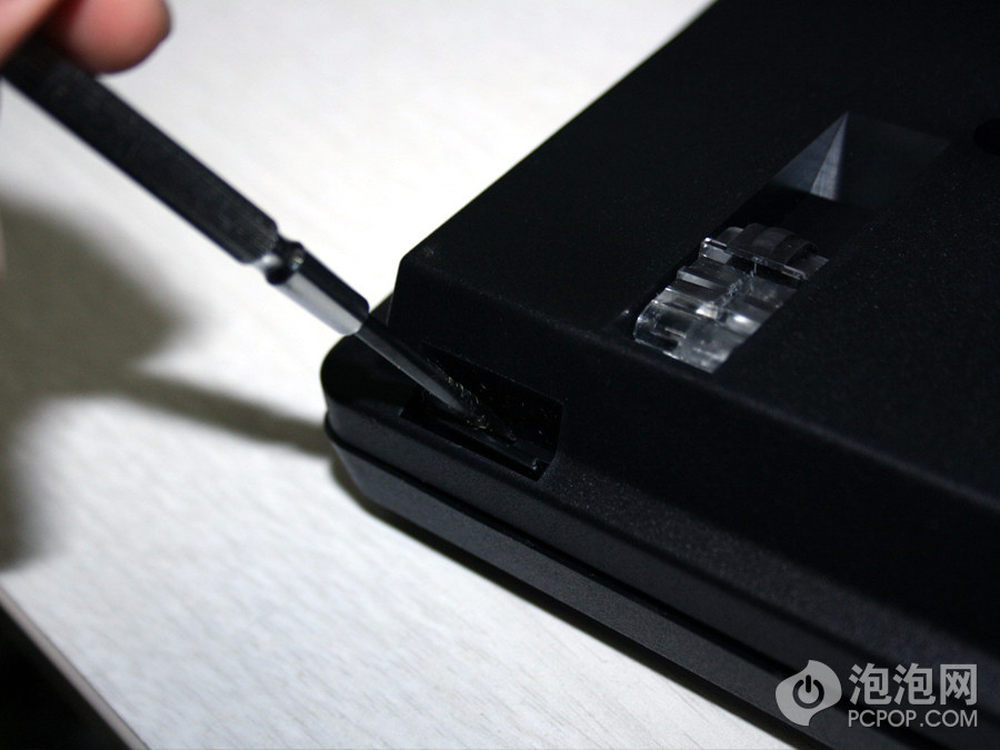

无论是那种问题我们都要拆开这支键盘。虽然没有螺丝但机械键盘拆卸并不是一件容易的事情，尤其卡扣结构的，很容易损伤。因此才拆卸的时候尽量用巧劲，别太暴力。
6/17

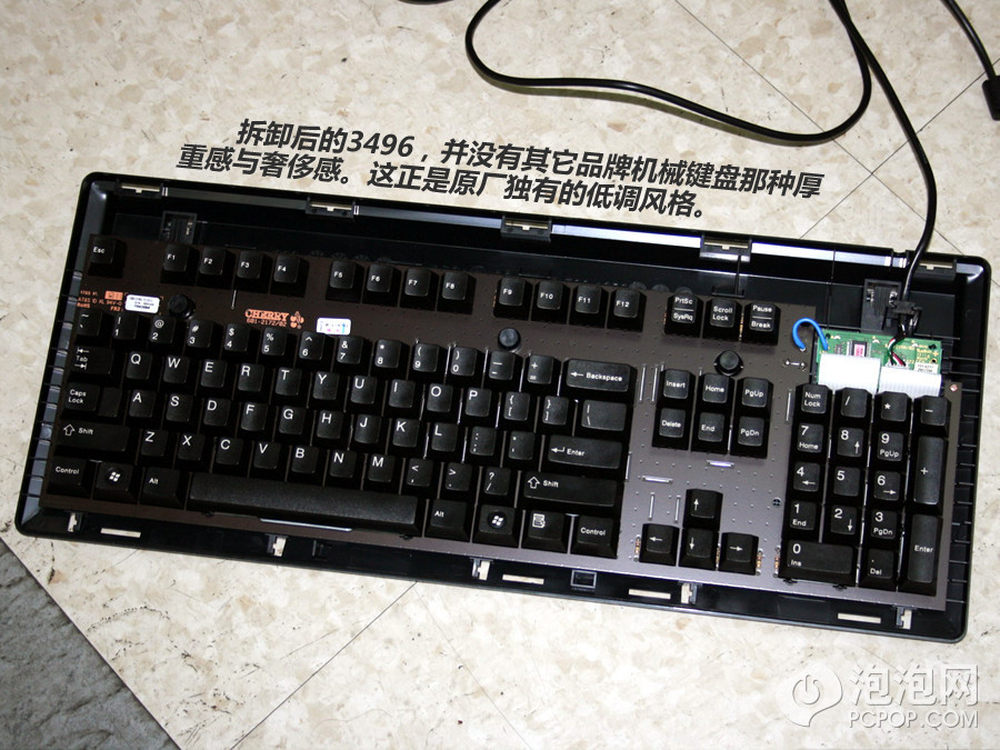

机械键盘固定按键有两种方式，第一种用钢板与PCB板固定，比较常见，但是会增加键盘重量。机械键盘讲究的是手感调校，钢板正是调校手感的重要部分。另一种直接用PCB板固定，调校手感直接用PCB和底壳，这种方式要求更高工艺与设计能力，因此不是很多见。这支键盘采用了后者，直接由PCB板固定按键，一目了然。
7/17

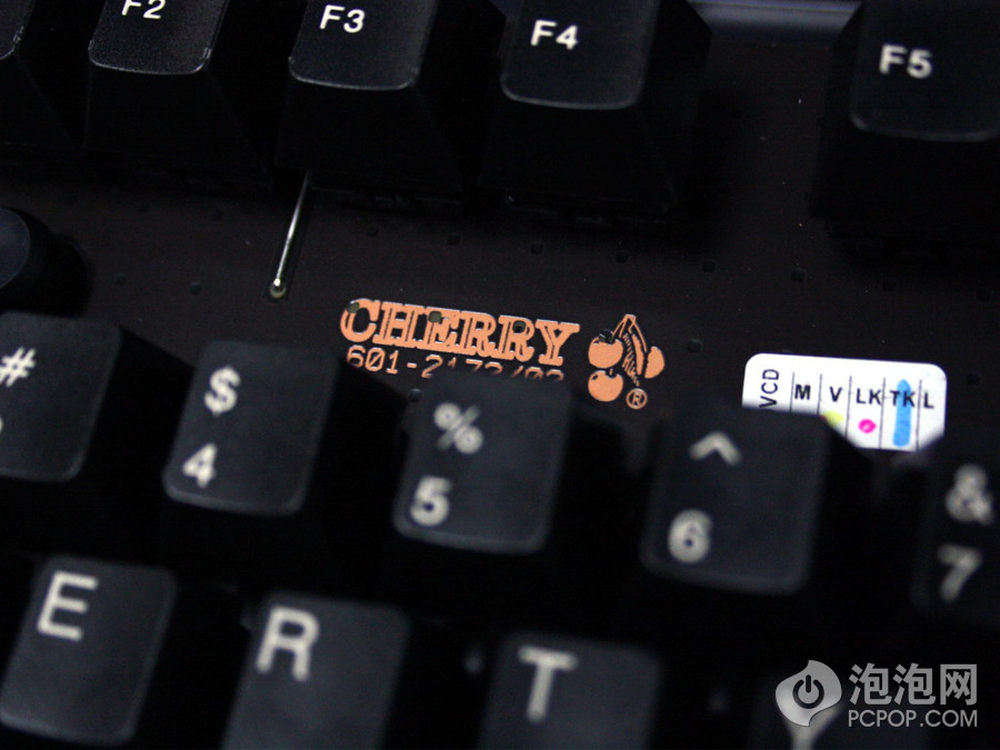

处处体现着Cherry存在，PCB板上大大的LOGO。
8/17

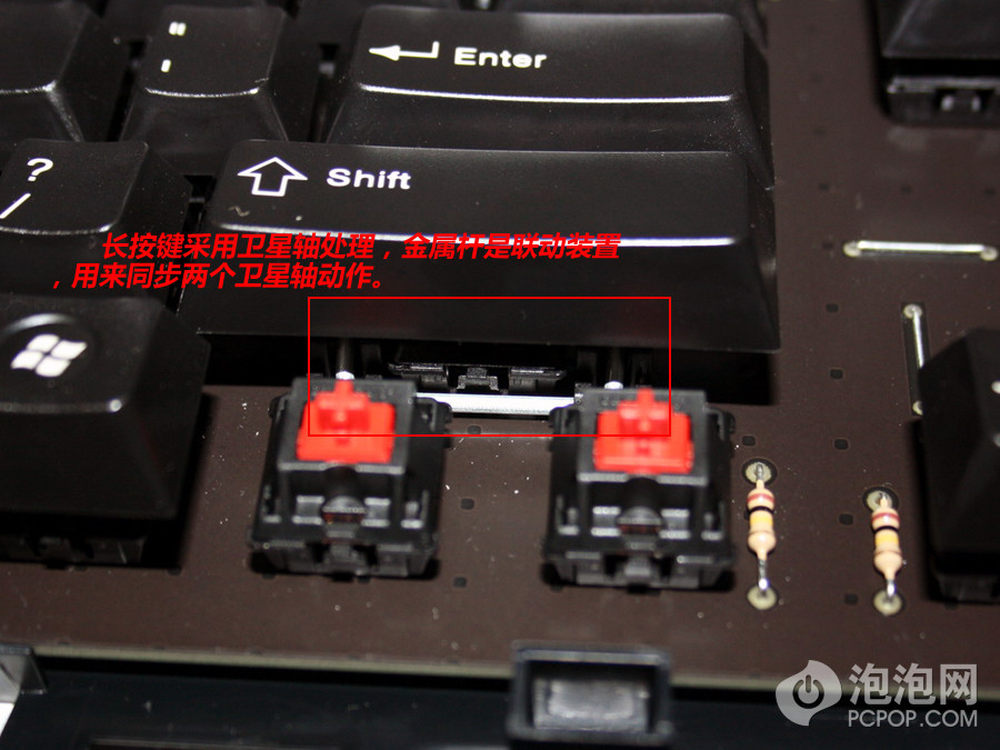

机械键盘长按键用有两种设计，一种是卫星轴一种是平衡感，我们今天看到的这支键盘用了卫星轴设计，两种没有明显优劣完全看个人喜好，只不过卫星轴的容易拆卸键帽，平衡杆稍微麻烦一点。
9/17

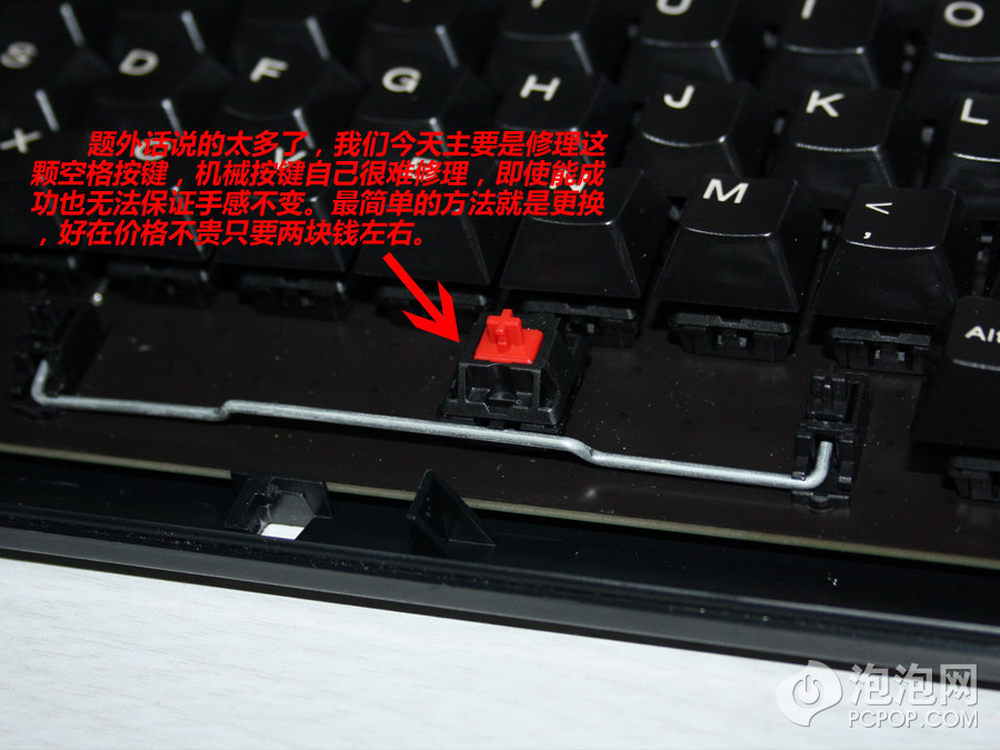

前面介绍了这么多机械键盘，下面开始今天的正题。我们要修理的是这个空格键，虽然看上去比较长实际上就是一颗轴，因此过程非常简单，只用五分钟就搞定！
10/17

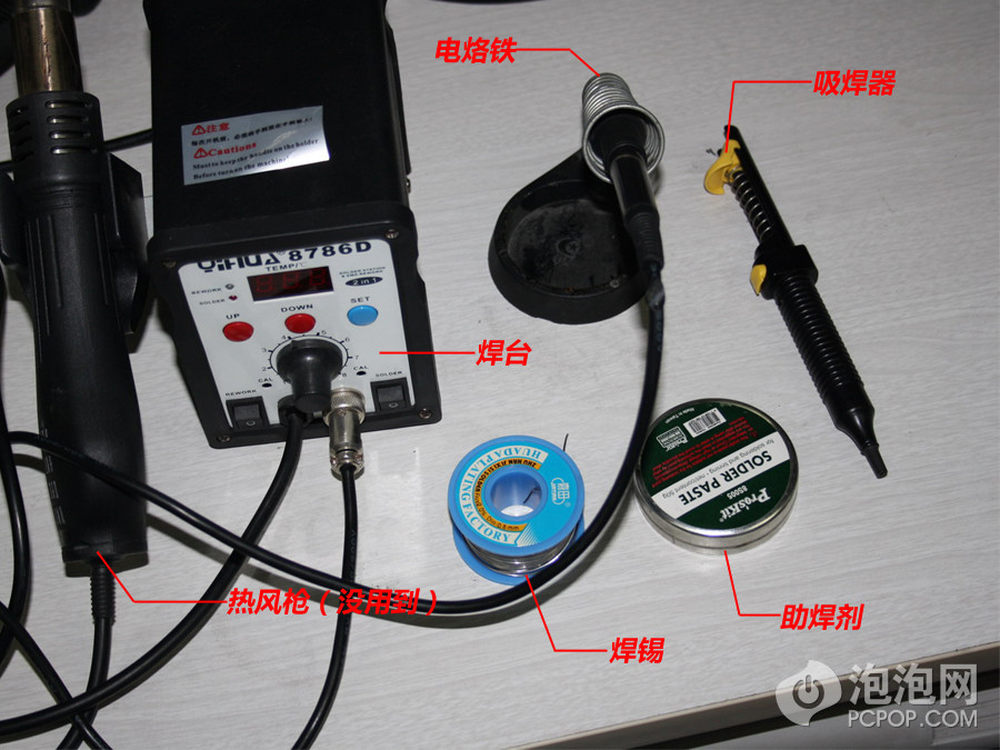

轴承是焊在PCB板上的，所以一定要准备电焊工具。我从负责电源频道的卓大老板那里借来了焊台包括电烙铁、助焊剂、焊锡、吸焊器。这几种东西在电器维修、评测室等环境中属于最基本工具，小编家里也有，不过没有焊台这么智能，可以控制温度。
11/17

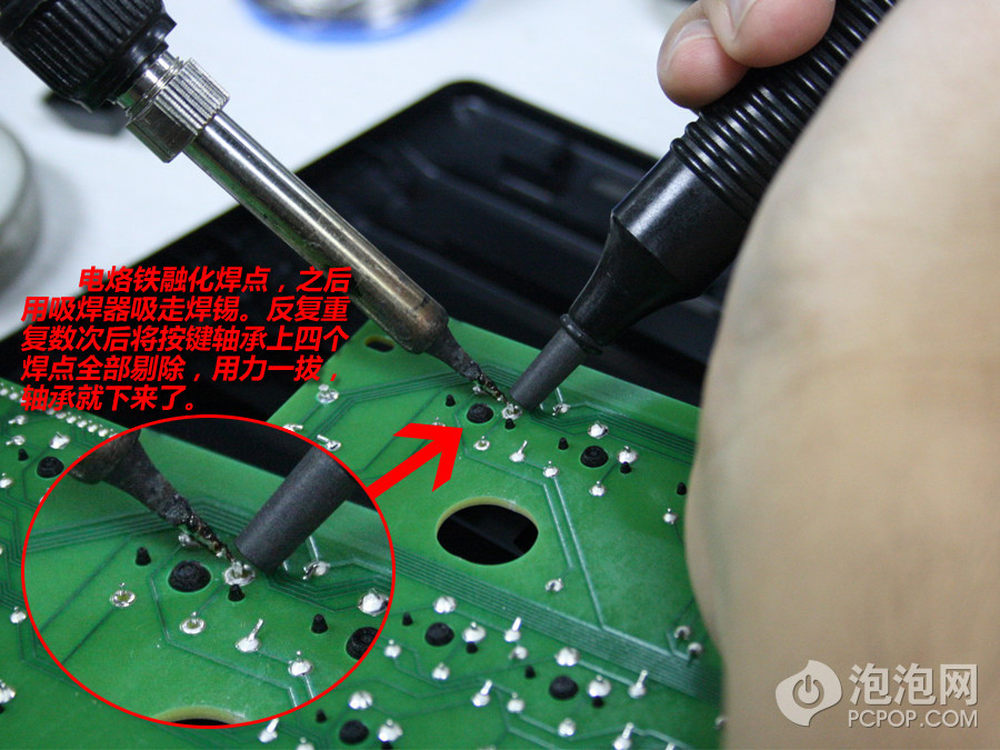

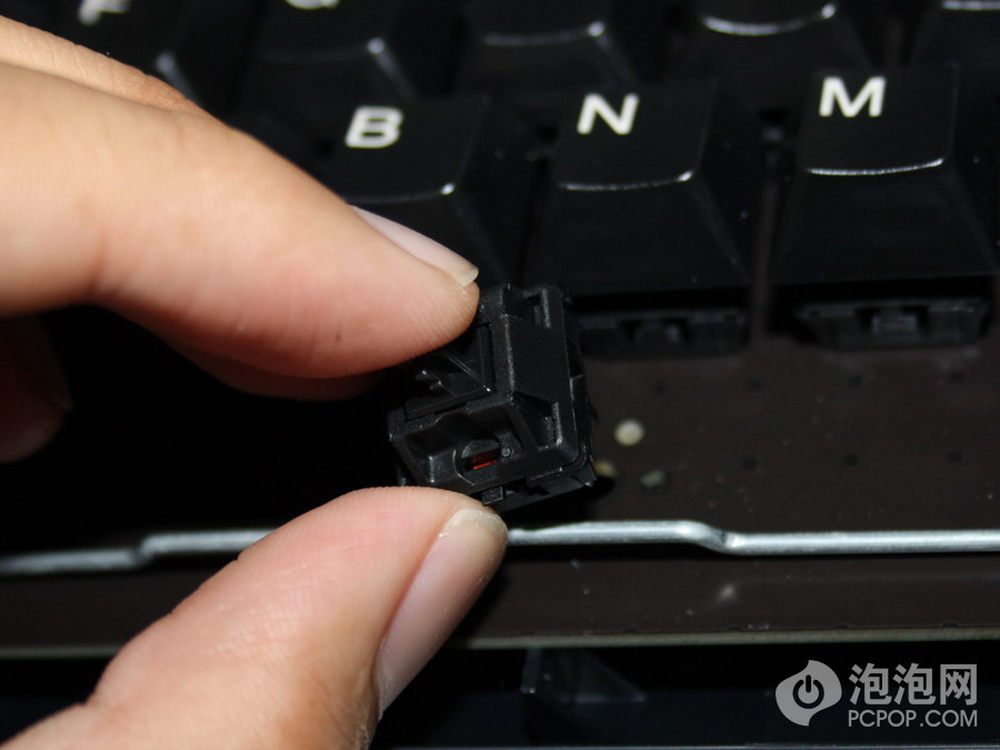

从表面上看这颗按键没问题，所以先卸下来再说。轴承针脚固定在PCB板上，所以要用电烙铁把它卸下来，一般用270-290度左右即可，以免温度过高操作失误损伤PCB板，因为经常接触这些工具所以升高到330度，这样可以更快速的融化焊锡。
12/17

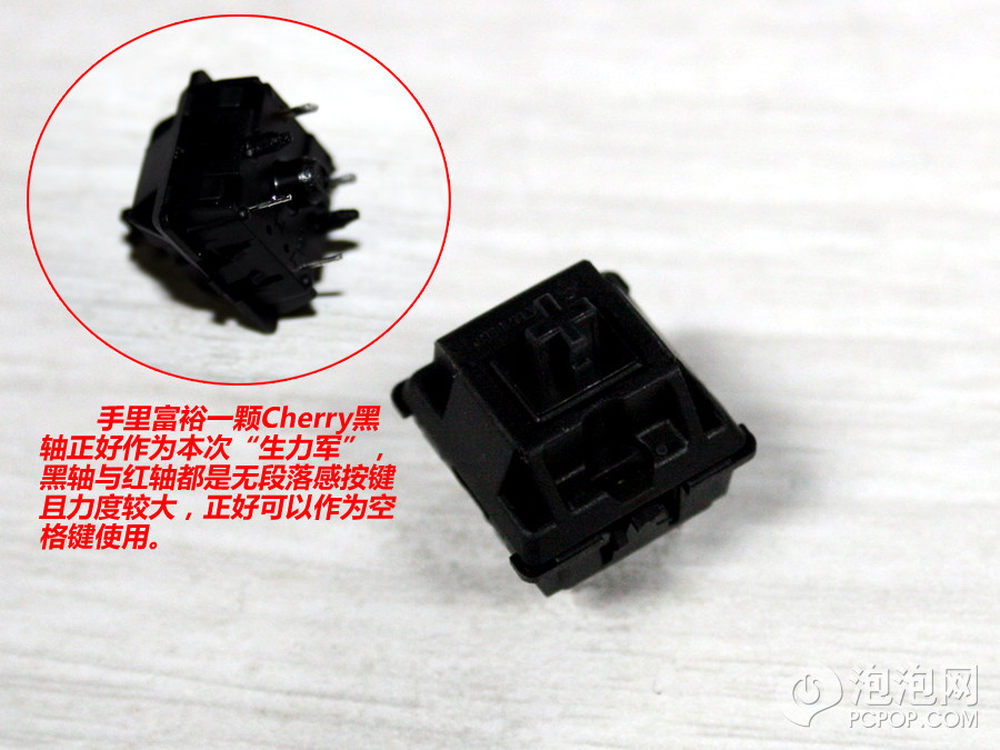

我手里有一枚以前剩下黑色轴，通常一枚机械按键的价格从几毛钱到一块多不等，根据品牌和轴承颜色区分。Cherry红轴比较贵要一块多，当然这是大批量进货的价格，我们零散购买从两块到四块钱不等，而这个黑轴只要两块钱。验证原来的红轴是否损坏太麻烦了，费时费力，价格不贵所以不如直接换上新的，能否成功试试运气，即使不行也没多达损失，权当练手吧。
13/17
将新黑轴插到PCB板上，不用担心，四个针脚并不是对称的，也就是说只要能插进去方向绝对正确。
14/17

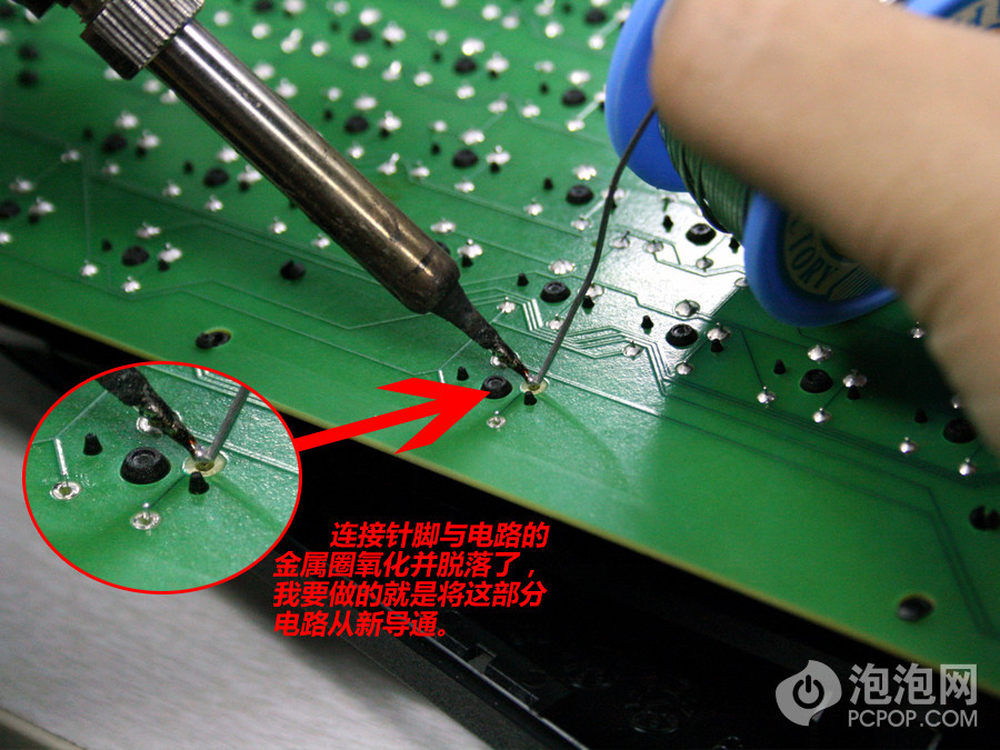

针脚需要从新焊接固定，这里需要小心翼翼的完成，焊锡不能太多以免连在一起造成短路。从图片上可以看到，连接PCB板线路的小铜圈已经因为氧化松动，肉眼很难观察到，这就是为什么这个按键不能用的原因。既然知道症结所在，下面就好办了，直接用焊锡连出一条通道！
15/17

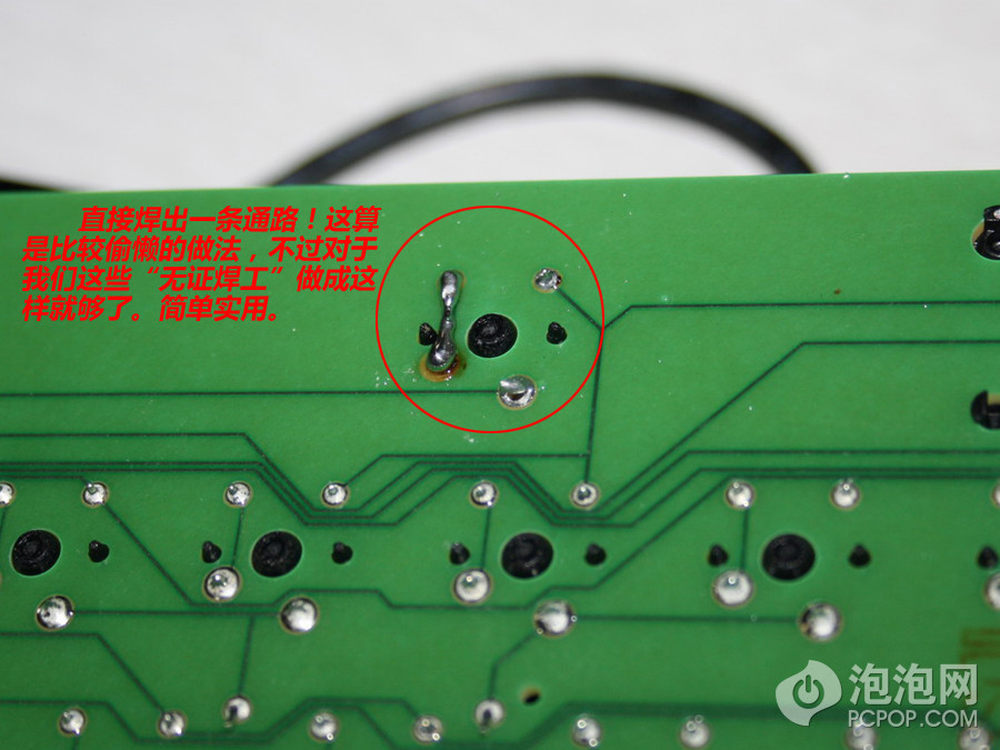

手艺不精材料有限，所以用最偷懒的方法凑活，用焊锡直接连上并不是什么稳妥的方法，不过键盘对电路的要求不是太苛刻，看上去歪歪扭扭的，不过卖相并不重要，只要能用就好，反正这部分也包裹在里面。
16/17

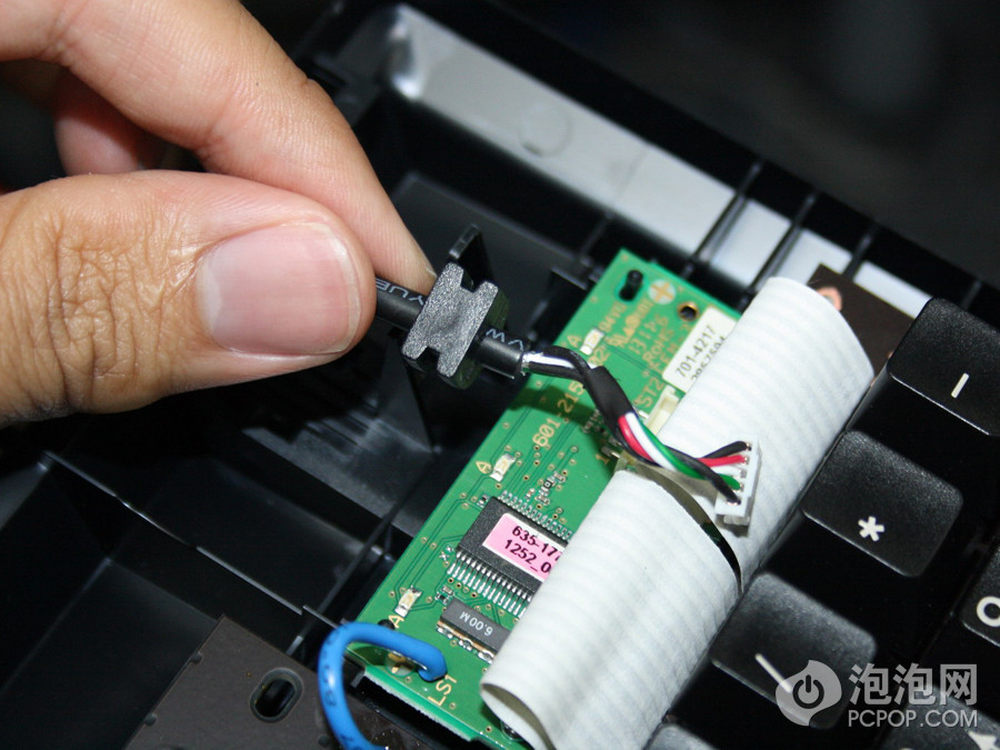

刚才为了方便操作，键盘USB连接线也拆下来了，对准插槽安上就好。最后扣上外壳，一切工序完成。内心最忐忑的就是这个时候，因为不知道这番折腾是否有效。
17/17

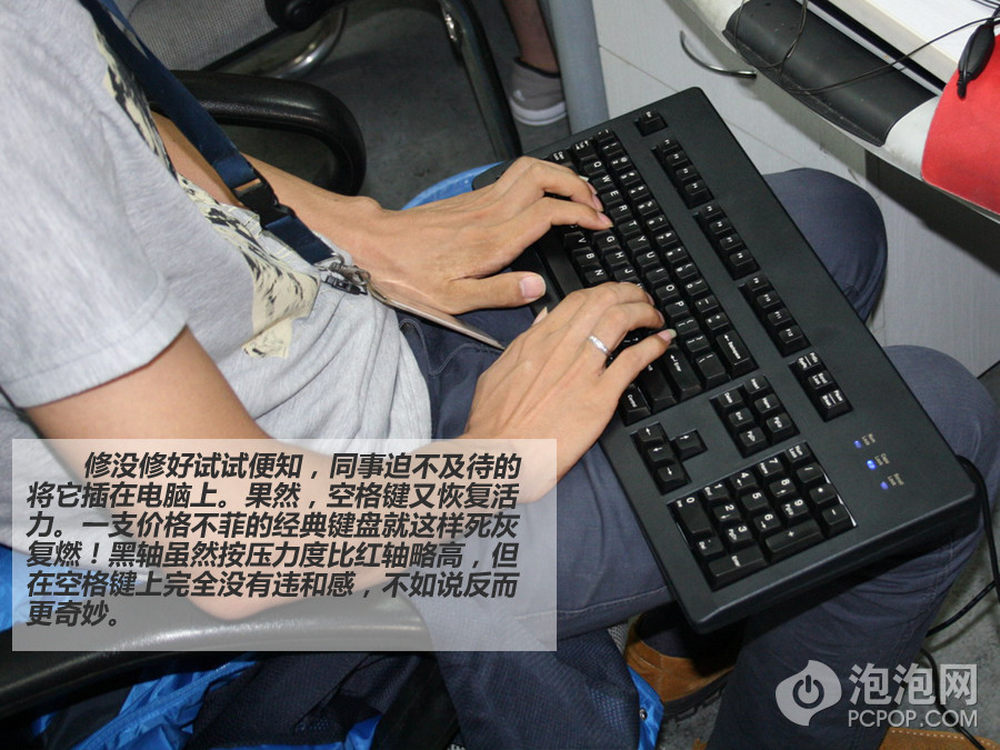

同事在旁边观看了全过程，迫不及待拿去测试。令人欣慰的是竟然复活了，没白忙活！
让这支键盘复活的前后用了不超过20分钟，很简单但却很实用，一支昂贵的机械键盘避免被丢弃的命运。其实DIY的精髓就在这里，并不是要花多少钱组装多么惊人的配置，自己动手让生活更有乐趣。
