温度低又静音400瓦 测超频三Q7青鸟版
1/25
超频三在06年凭借热管直接接触的设计吸引了所有玩家的目光，2010年时他们在电源产品上迈开了第一步，利用热管优化电源的散热，2011年超频三推出第二代电源，利用后斜吹的方式进一步优化电源的散热。这一路走下来我们可以这样说：超频三是最注重优化电源内部散热的电源品牌。

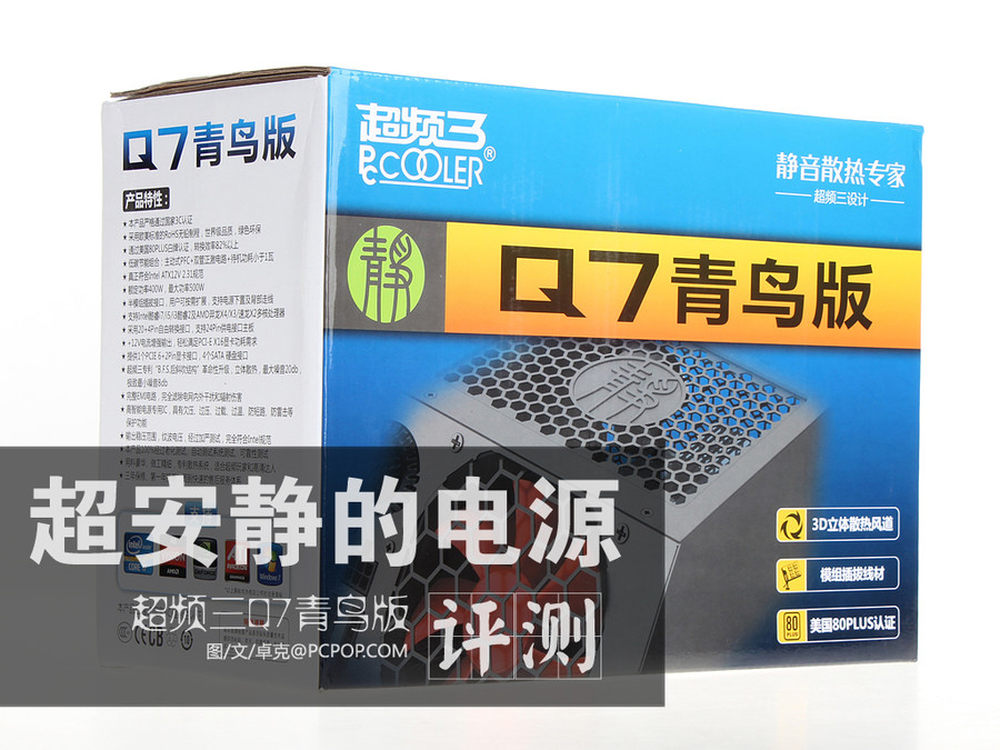

今天我们要看到的是超频三今年的新品：Q7青鸟版，电源额定功率400瓦，通过了80PLUS白牌的认证，采用了后斜吹的散热设计，并且在第一代坦克电源的基础上增加了模组化线材的接口，我们一起来看看他的表现如何。
2/25

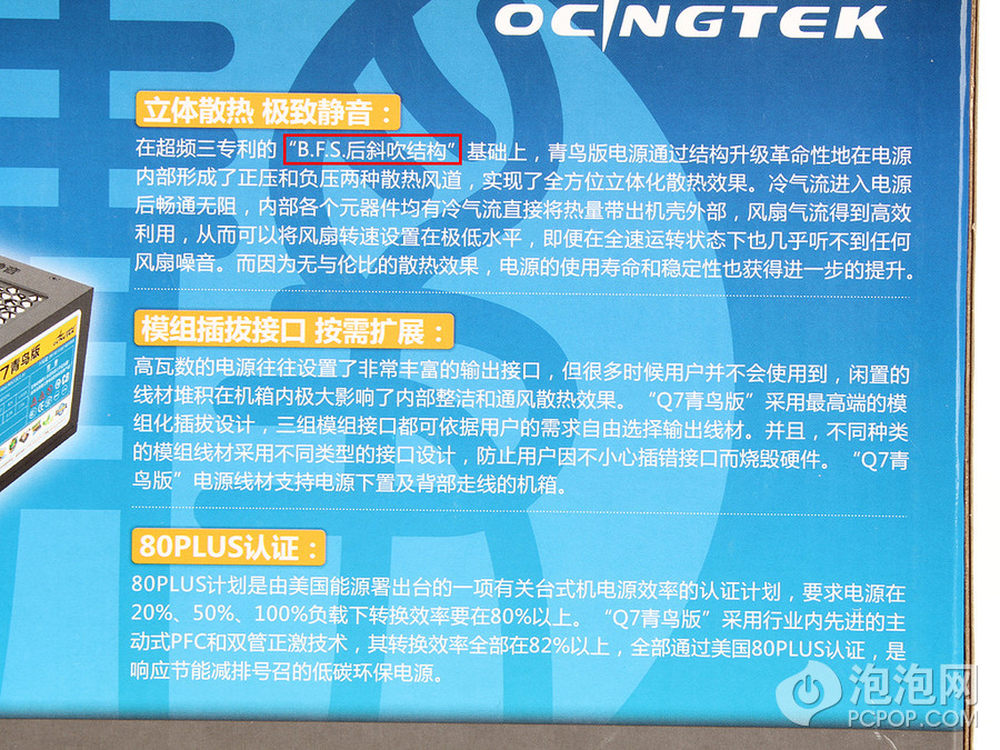

在包装的后面我们看到了详细的解说，第一条就是超频三第二代散热的特点：后斜吹。这个特点我们将在后面的照片详细看到，这样的设计让风直接吹在发热元件上，而且排风很顺畅，比传统的下吹更好。
80PLUS认证的解释应该是从百度百科复制来的，而百度百科从2009年6月起开始复制了ZOL一篇文章中的内容，从此和“能源署”绑定。而这些是错误的，80PLUS只是一个由ECOS成立的商业组织，积极推广他们的节能方案，并力劝各厂商加入其中，ECOS在2004年时曾在美国能源效率经济委员会市场转型研讨会上第一次正式提出80PLUS的概念。关于80PLUS的解释推荐参考80PLUS官网的介绍，中文的可以参考维基百科
3/25
超频三这颗电源已经通过了80PLUS白牌的认证，额定功率400瓦，是2012年7月9日年通过的测试，感兴趣的网友可以点击这里下载测试报告。
4/25

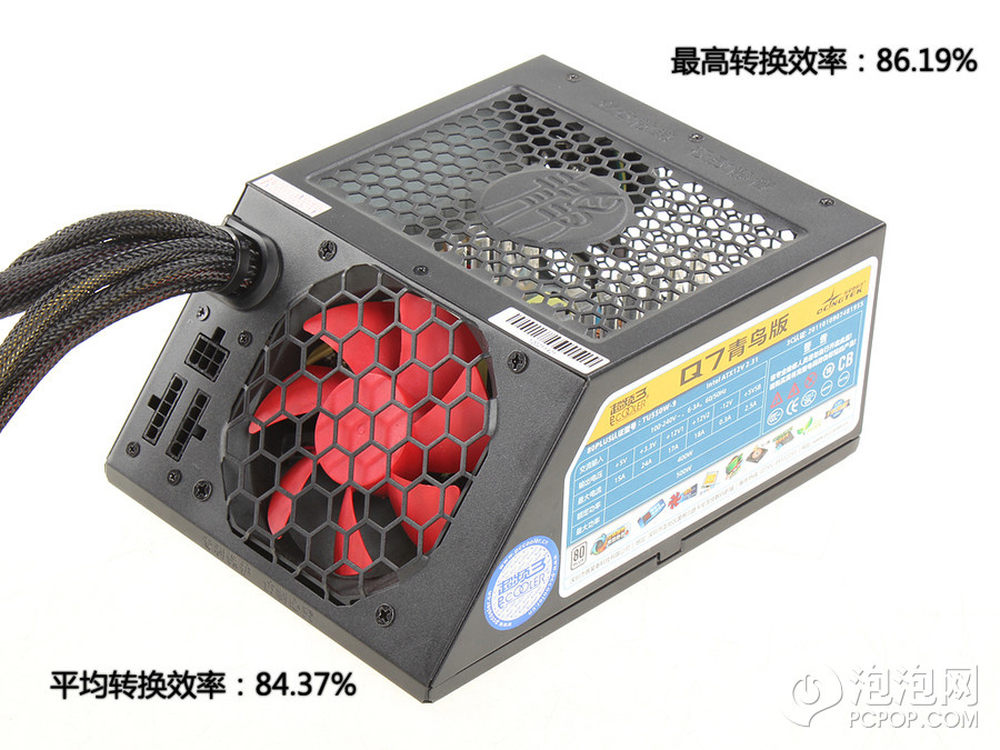

在220V输入电压下测试，最高转换效率达到86%%以上，平均值也在84%%以上，在所有80PLUS白牌电源中表现属于靠前的，不过我们只测试了220V输入电压下的情况。
5/25

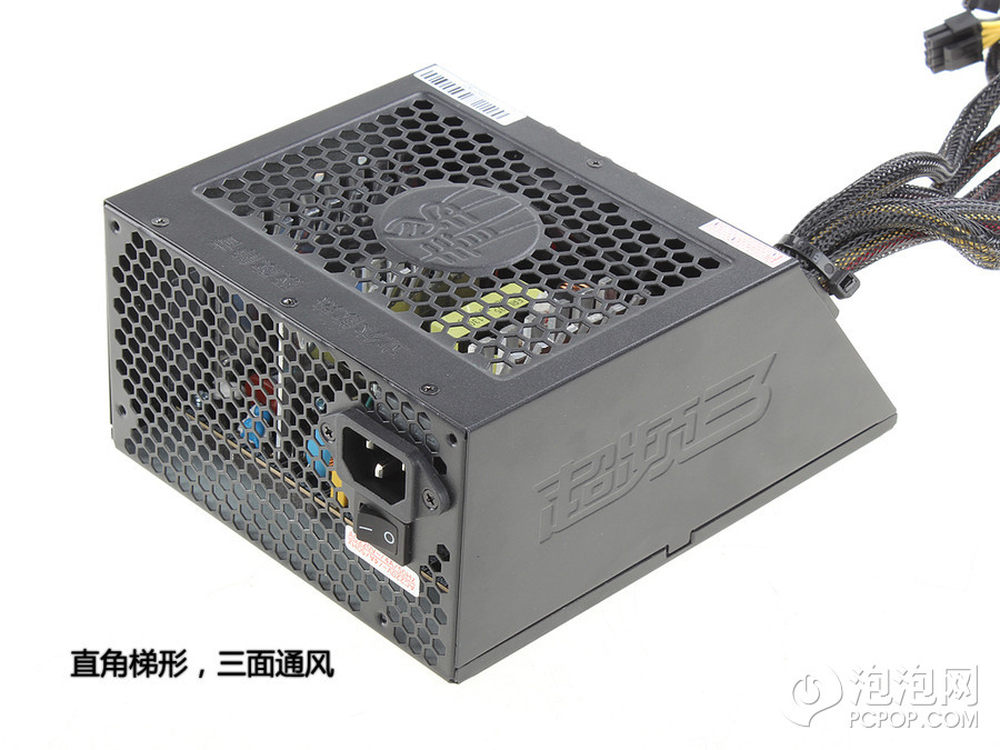

梯型的斜面装有风扇，另外两个侧面也通风。通常电源在顶部会安装12cm-14cm风扇，而超频三在这里印了一个篆体的“静”字，在我们测试过程中确实非常安静，在满载10分钟后必须把耳朵贴在风扇铁罩上才能感觉到风声，在半载和轻载下噪音也几不可闻。如果你想进一步降低电源内部温度，甚至可以在顶部加一个向外排风的风扇，而且只要你加的风扇不吵，总体下来也一样会很安静。Q7青鸟版在这一点上还给了我们一些MOD的空间。
6/25
静态负载下超频三Q7青鸟版的稳定性比较好，12V甚至控制在1%%以内，3.3V也少有可以控制在1%%以内的电源。电源的交流输入侧总开关没有省略，贴纸上还专门写明了输入电压220V，输入电流4A以内，频率为50Hz交流电。
7/25

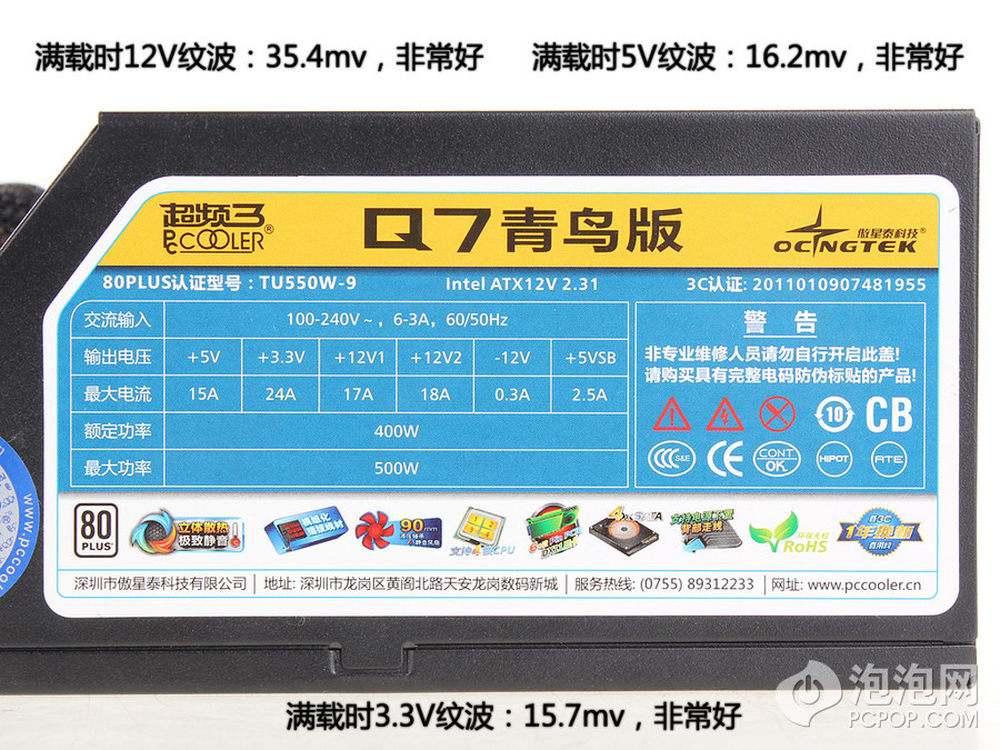

电源的参数标签上标注输入电压是100-240V，而且实实在在的标注CCC认证书的号码，这是很多厂商做不到的。电源的额定功率400瓦，标注了最大功率500瓦，12V联合输出功率没有标注，Intel的规范中对400瓦的要求是300瓦，经过询问超频三方面我们知道这颗电源的12V可以稳定持续输出330瓦的功耗。3.3V的输出标注比较高24A，在二次侧整流中使用的是一枚两个肖特基封装30A标注的管子。此外最有价值的80PLUS标志也没有少。
8/25

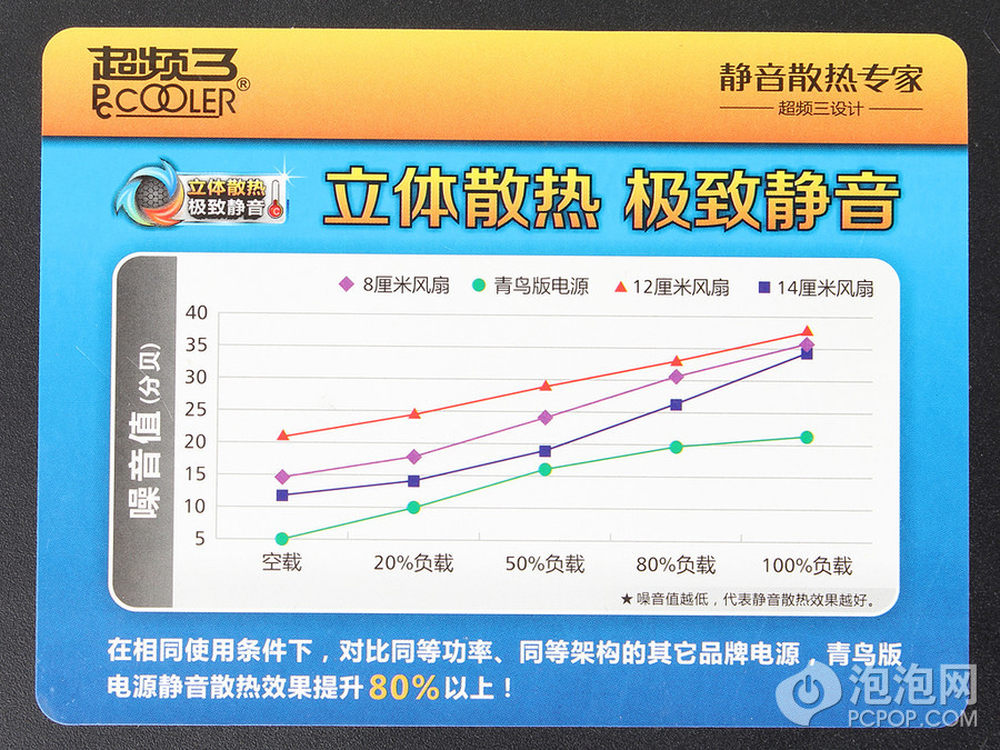

超频三在散热器领域造诣匪浅，他们提供的不同风扇下电源噪音的表现是值得参考的，使用后斜吹的立体散热方式可以让电源在低负载时比12cm风扇噪音低7分贝。而空载时Q7青鸟版的噪音只有5分贝。曾经有玩家也对5分贝提出过质疑，我能想到的解释就是：超频三的零分贝声压比十万分之二帕更高。毕竟分贝只是一个比值。实际是不是安静之前恒定负载下已经验证过，确实非常安静！
9/25

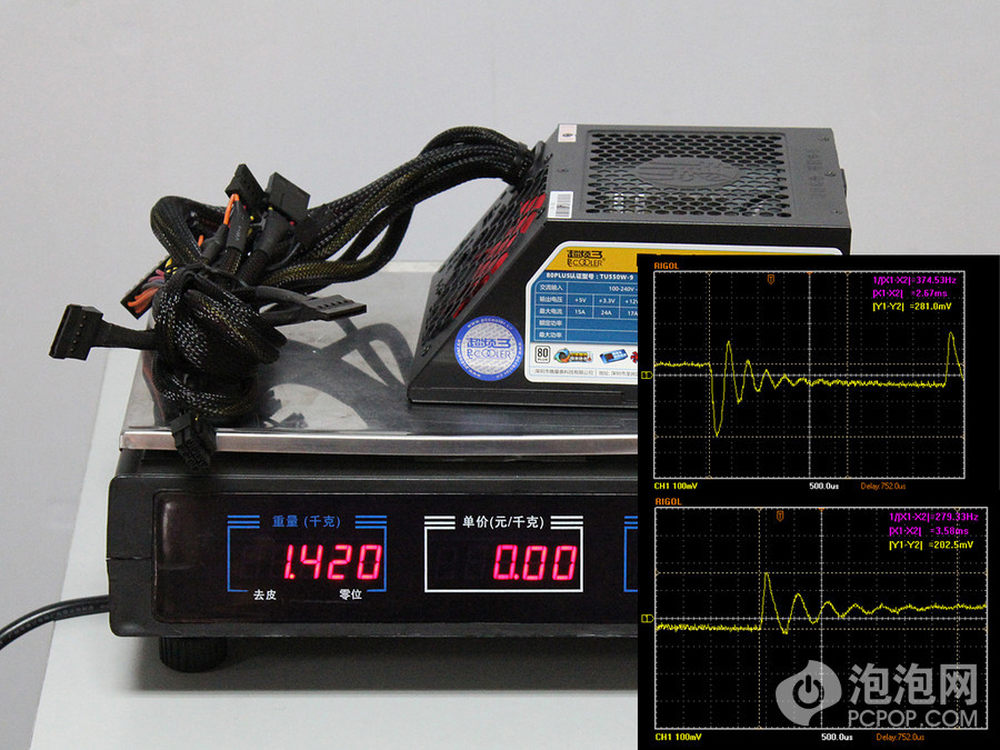

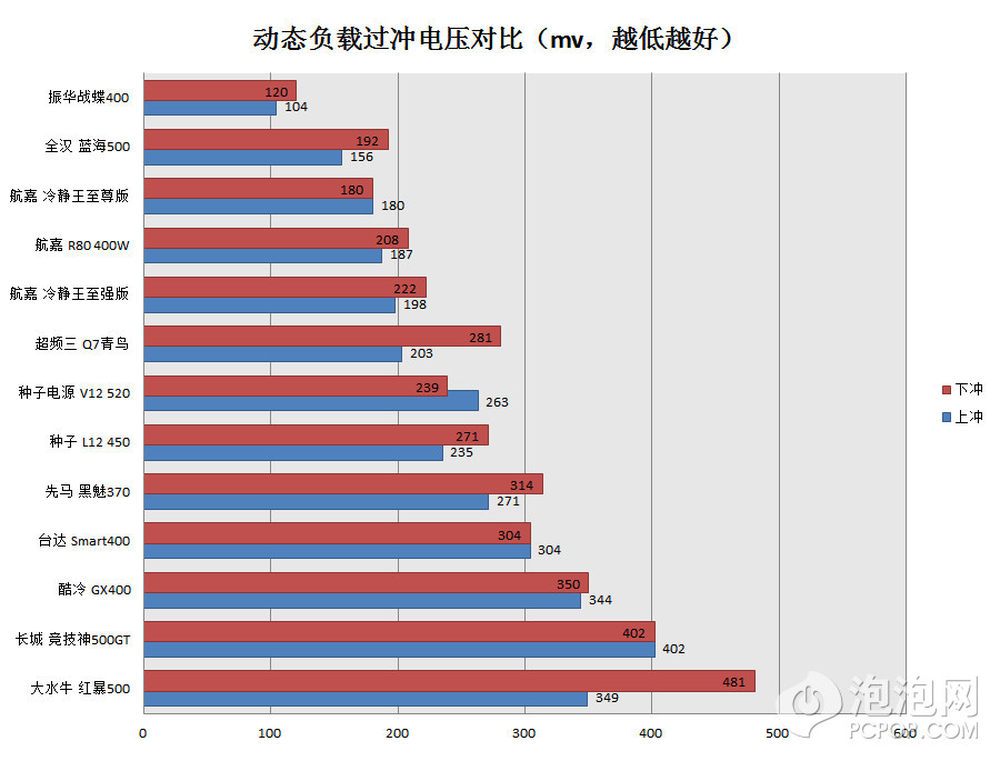

动态测试中超频三Q7青鸟版的电压上冲281mv，下冲203mv，不是很高，恢复时间略慢，这主要因为每次负载变化后都需要6次左右震荡才能把电压稳定到均值。在测试中1400Hz的动态会产生952mv的峰峰值，不过在10-10000Hz的频率变化中电源一直在工作。动态频率超过400Hz后波形就会失去典型的时间特征。啸叫声音是从600Hz开始出现，不过噪音不明显。补充说明：基本所有的电源在动态测试下都会啸叫。只是声音大小，频率宽窄的区别。
10/25

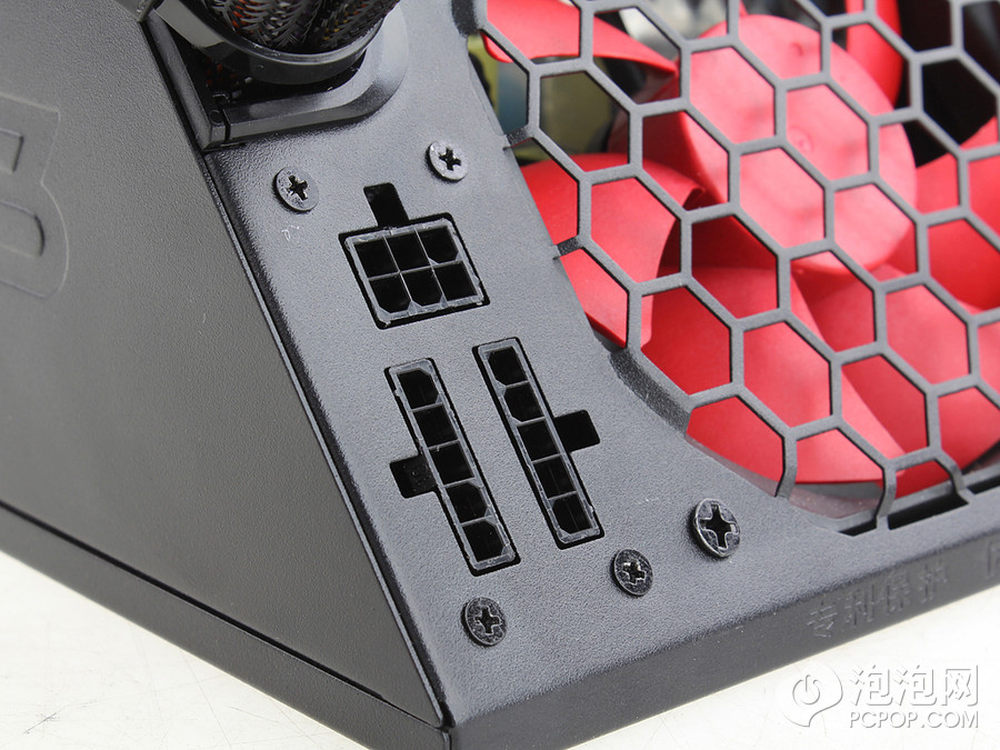

超频三设计第一代后斜吹散热结构时曾经说过，下一个改进版会把模组化接口加进来，现在我们看到的就是改进版，在这里玩家还可以插入一条显卡供电线，两根PATA或者SATA供电线。
11/25

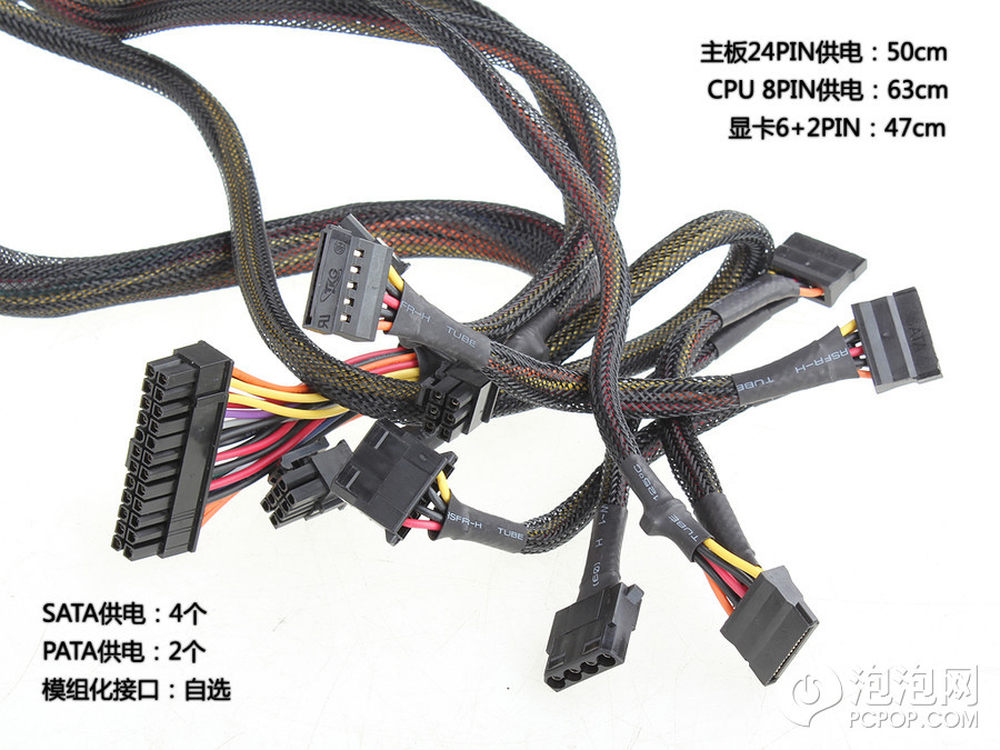

虽然超频三Q7青鸟版提供了3个模组化接口，但包装中暂时没有提供这些线材，原生的线材如图，看过后发现90%%的用户其实用原生线材就足够了，如果您有需求，可以再向超频三购买模组化线材。这种做法Antec在销售Neo Eco时也是这样做的。不过超频三更厚道，因为他们提供了交流电的供电线。
12/25

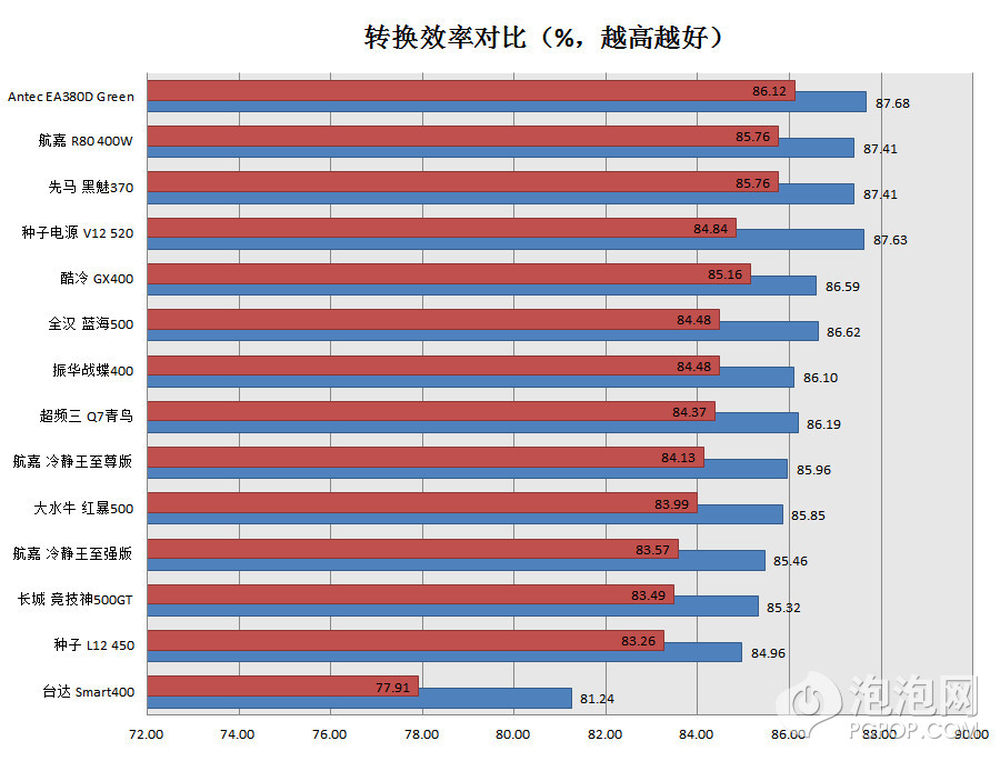

在对比项目中我们可以看到超频三Q7青鸟版排在第二梯队，第二梯队的差距很小，而排在第一梯队的很多电源都是通过80PLUS铜牌的型号，所以在所有无牌和白牌的400瓦左右电压中超频三Q7青鸟版的转换效率表现较好。
13/25

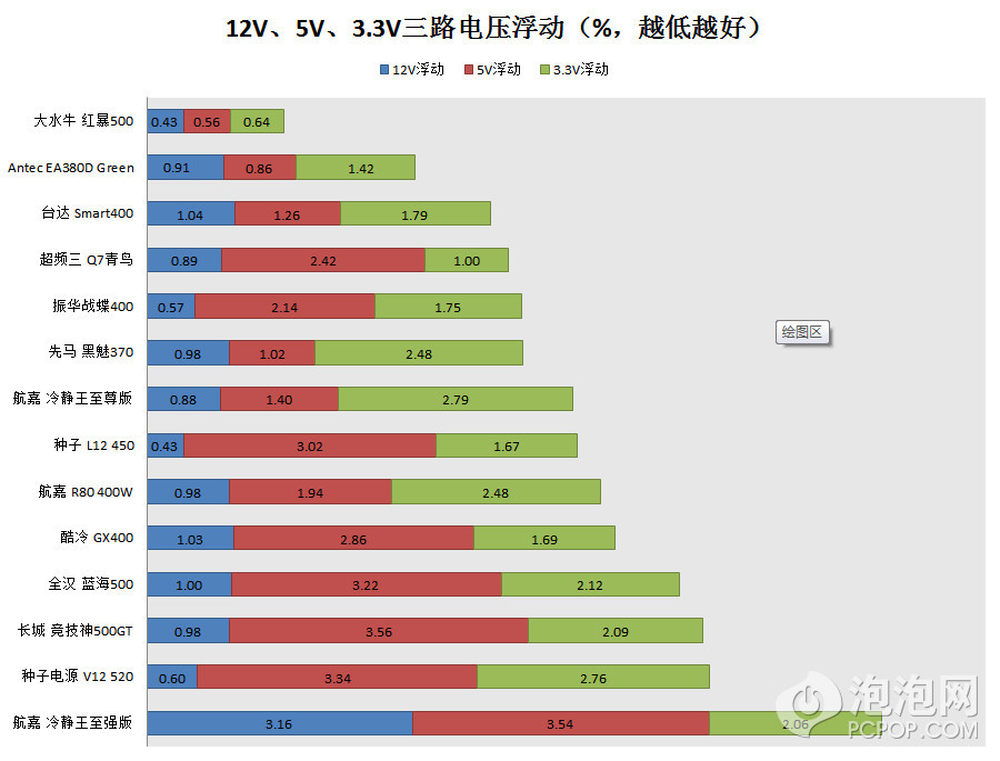

超频三Q7青鸟版凭借12V和3.3V上出色的稳定性排在前列，认真分析前三名，有一个千万不能买，有一个价格太高，有一个正在消化库存，所以超频三Q7青鸟版是正在销售中电压稳定性很好的并且值得推荐的型号。
14/25

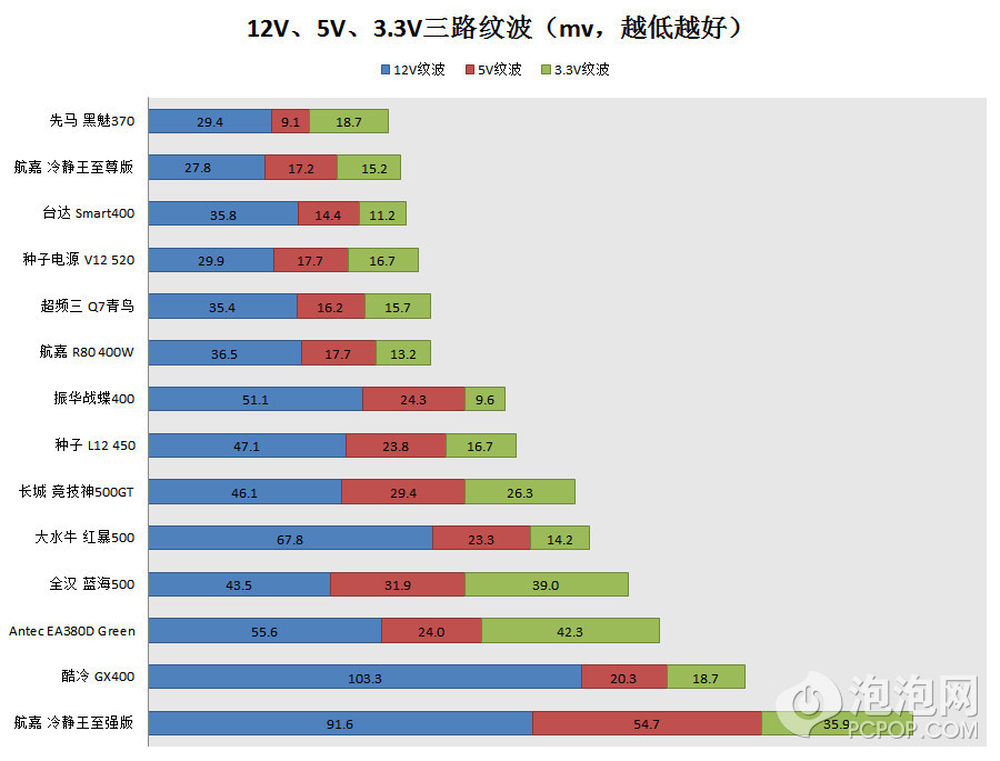

可以注意到前六名同属第一梯队，愿意把纹波降低到上限值三分之一以下的型号都是在滤波上用料较足的。超频三Q7青鸟版的表现不错。
15/25
16/25

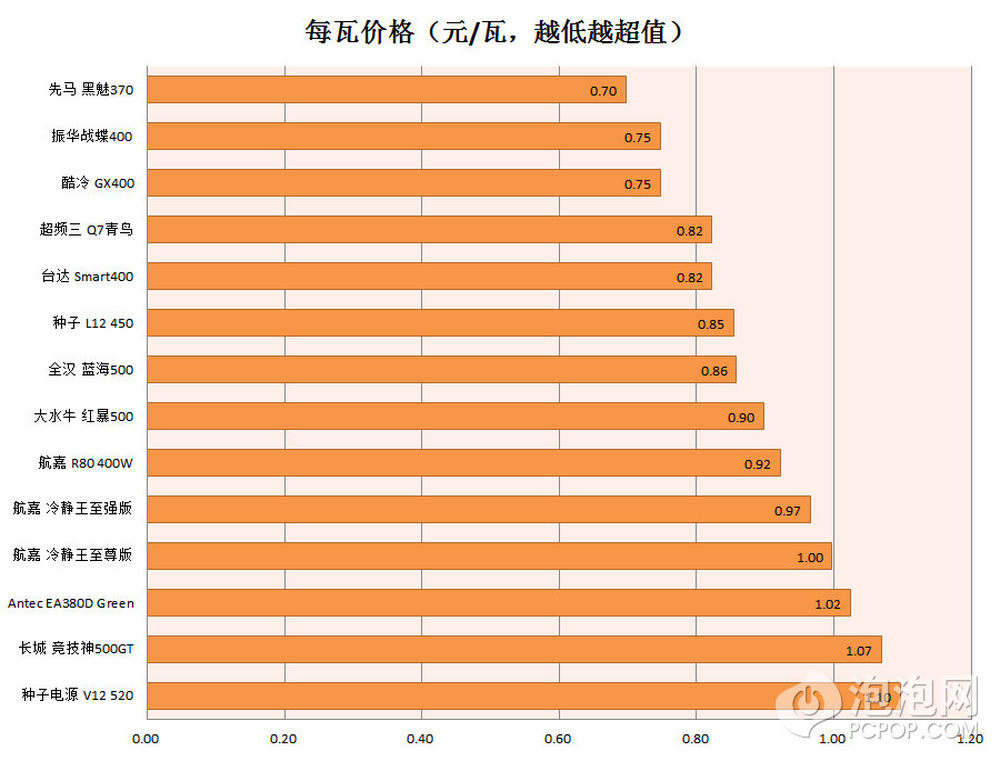

我们只衡量了每瓦的价格，从价格看，超频三Q7青鸟版329元的价格排在第二梯队，超频三并没有加入最近3个月以来形成的杀价风，和大部分电源相比超频三Q7青鸟版还是很便宜的，同时也是最安静的。
17/25

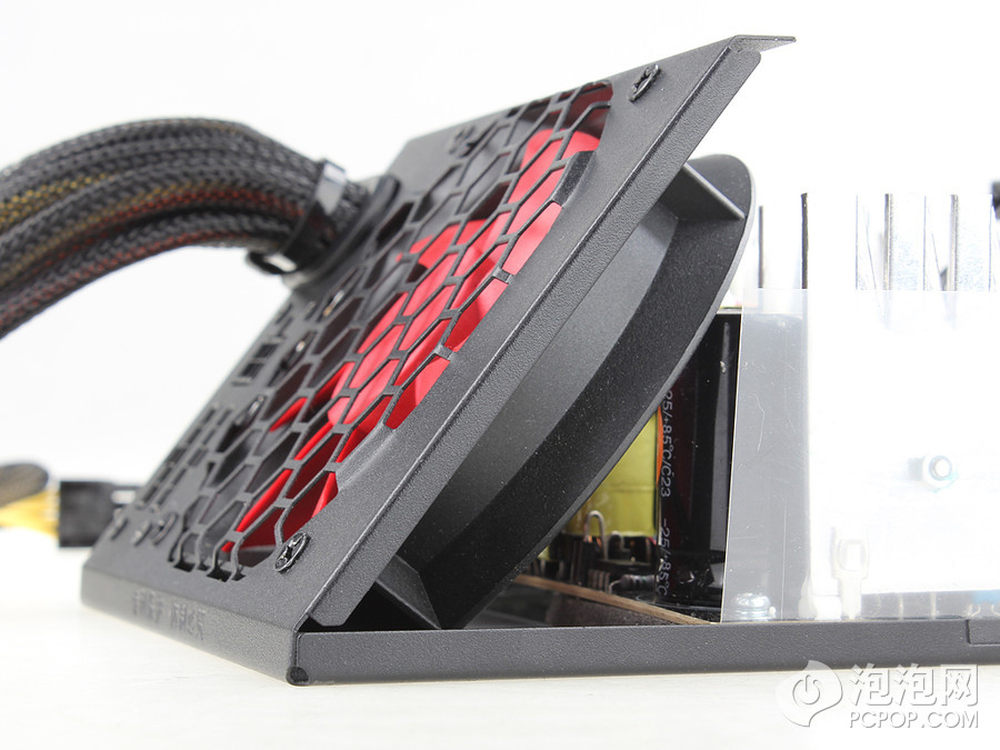

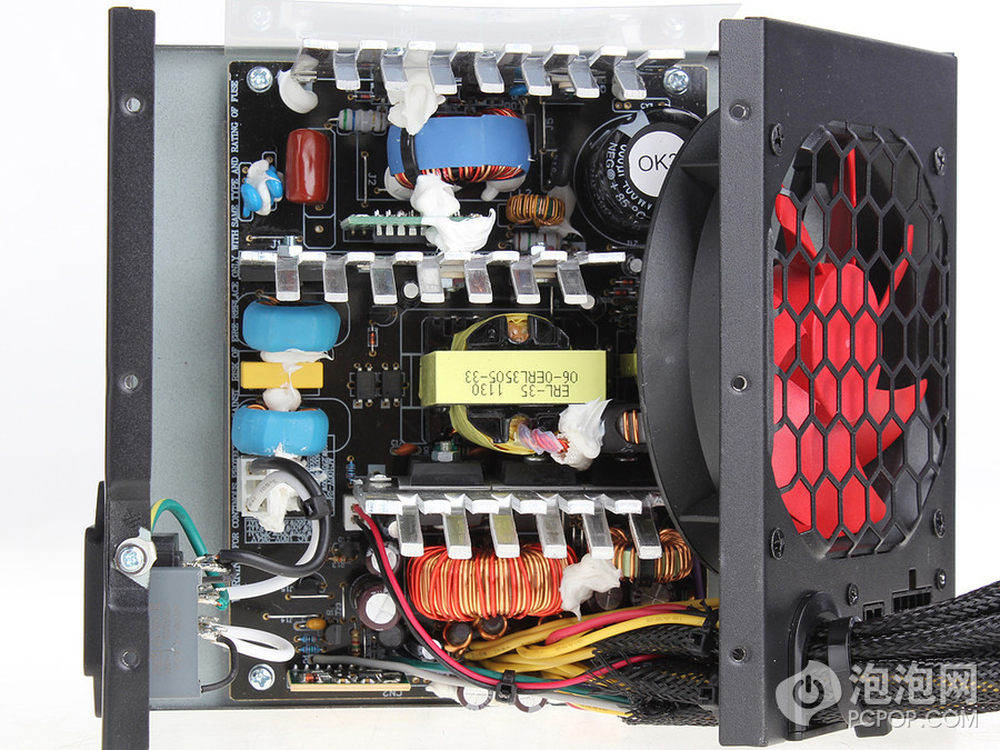

电源采用了CM6800控制的主动式PFC 双管正激开关，二次侧采用3.3V单路磁放大，肖特基管整流。这个结构是超频三电源的主力。特别要强调的是风扇的角度，从上看受益最大的是变压器。在从前的12cm下吹的结构中变压器因为正好对着风扇轴承，难免成为风量的盲区。
18/25
这里还可以看到主电容也是最大的受益者，一般来说电容温度升高10℃，寿命就会加倍，而一个电源中影响寿命最大的一是风扇轴承，一是主电容。
19/25

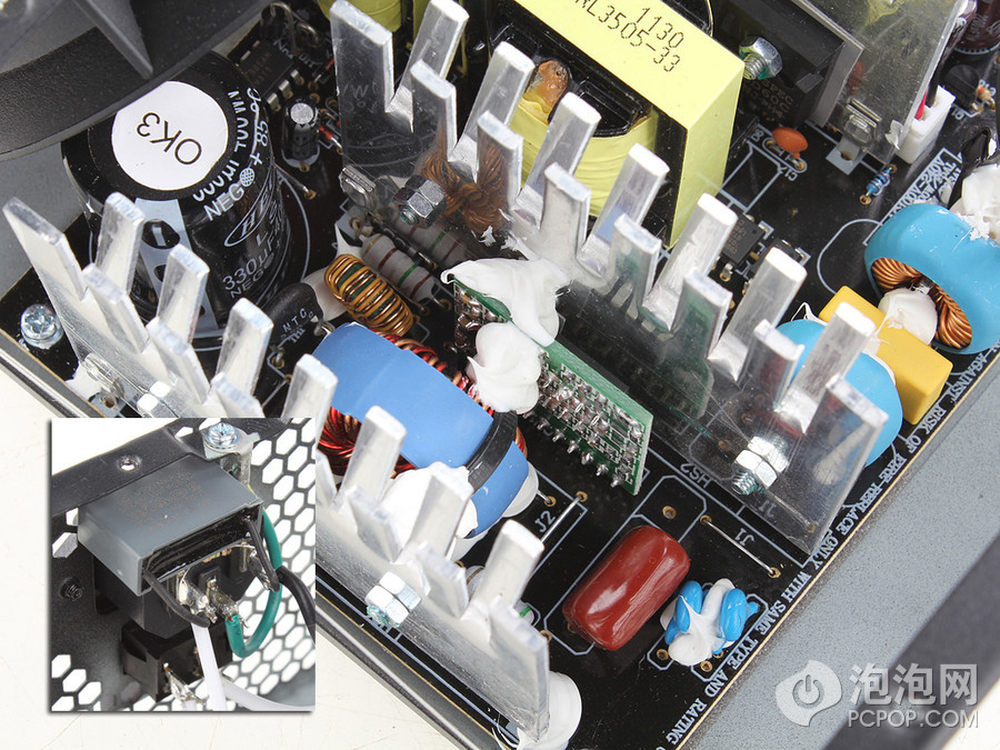

电源在EMI使用了两个共模电感，两个X电容，一对儿Y电容，一个保险管。散热片分三条，每条上面分岔，增大和风流的接触面积。
20/25

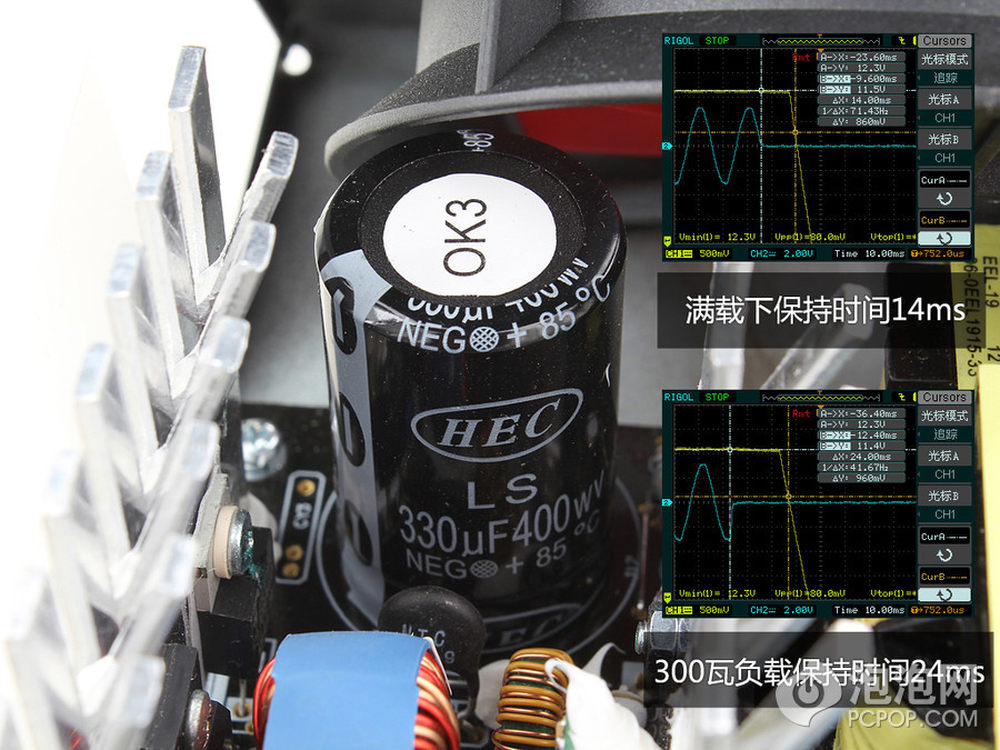

在75%%负载下，也就是300时，保持时间为24ms，超过Intel建议的17ms很多。说明主电容容量足够。
21/25

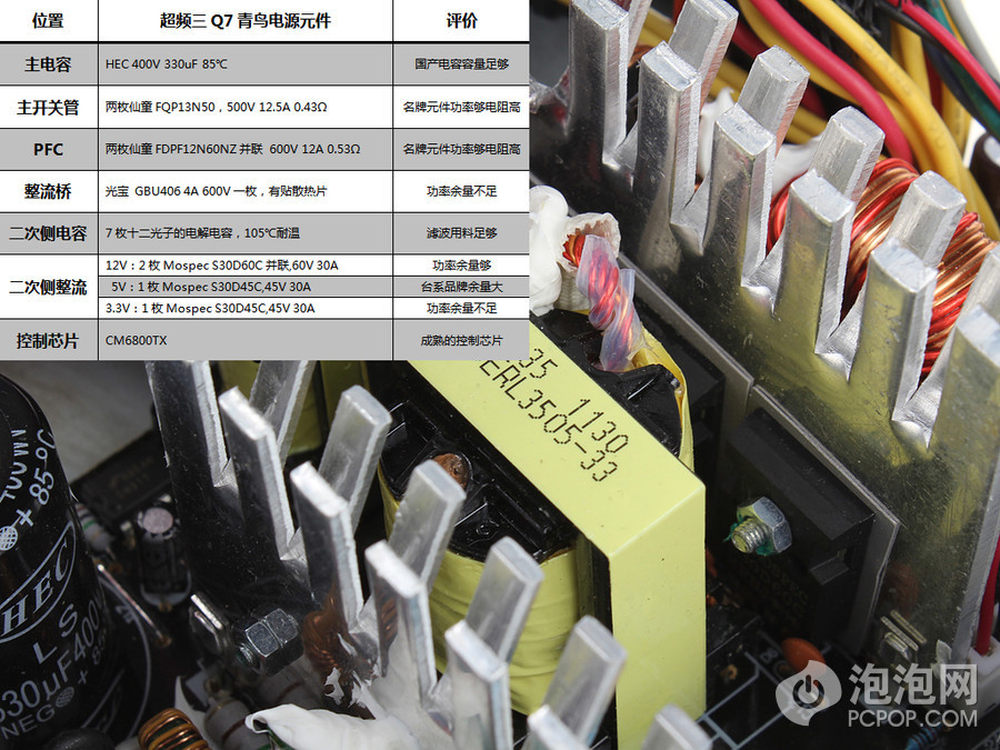

列出主要功率元件的规格
22/25
二次侧线材输出包线一直到最里面，风扇接头采用插座的方式，这样有利于更换风扇，也利于拍照。
23/25

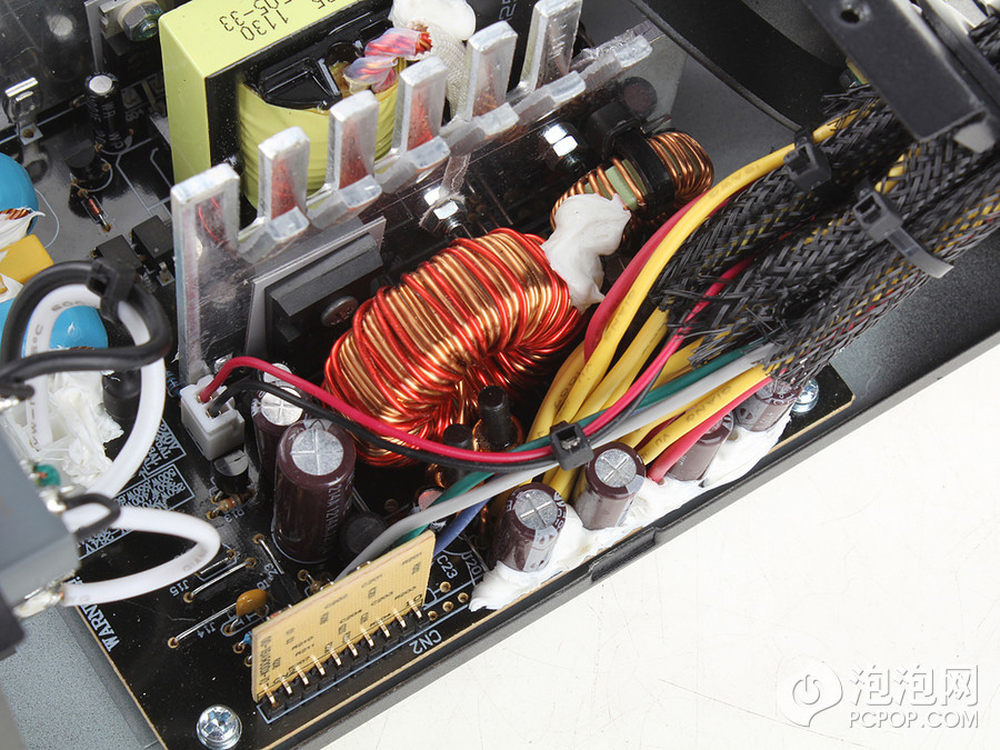

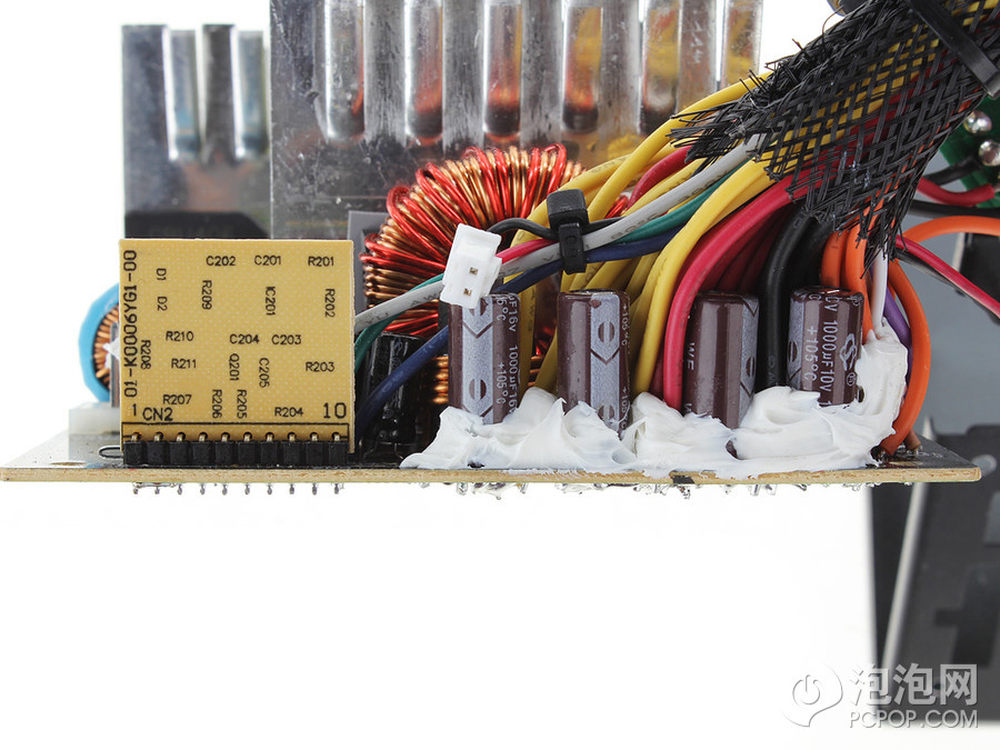

二次侧滤波电容采用一水儿的十二光子，国产品牌。输出测大量的点胶不但固定了元件，防止线材倒伏对电容的牵拉，也能固定线材根部，防止短路，不过还是可以看到一些线材没有套热缩管做绝缘。
24/25

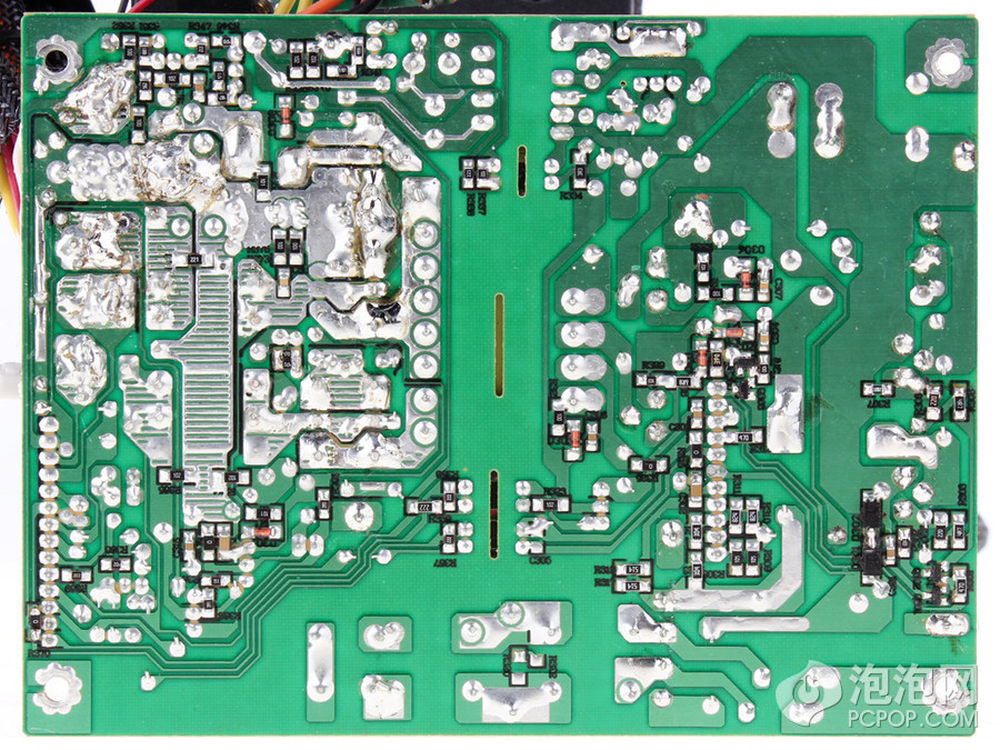

电源背部PCB做工不错，尤其SMT元件很整齐，由于电源的瓦数并不大所以元件密度并不高。在二次侧过流大的地方GND上手工补了一些锡。
25/25
玩家们从前可以把超频三的电源看做是散热最好的电源，现在又增加了一条：最静音的电源。如果您对静音的要求高，又不希望一年后元件因高温报废，那么推荐您选购这颗Q7青鸟版。
