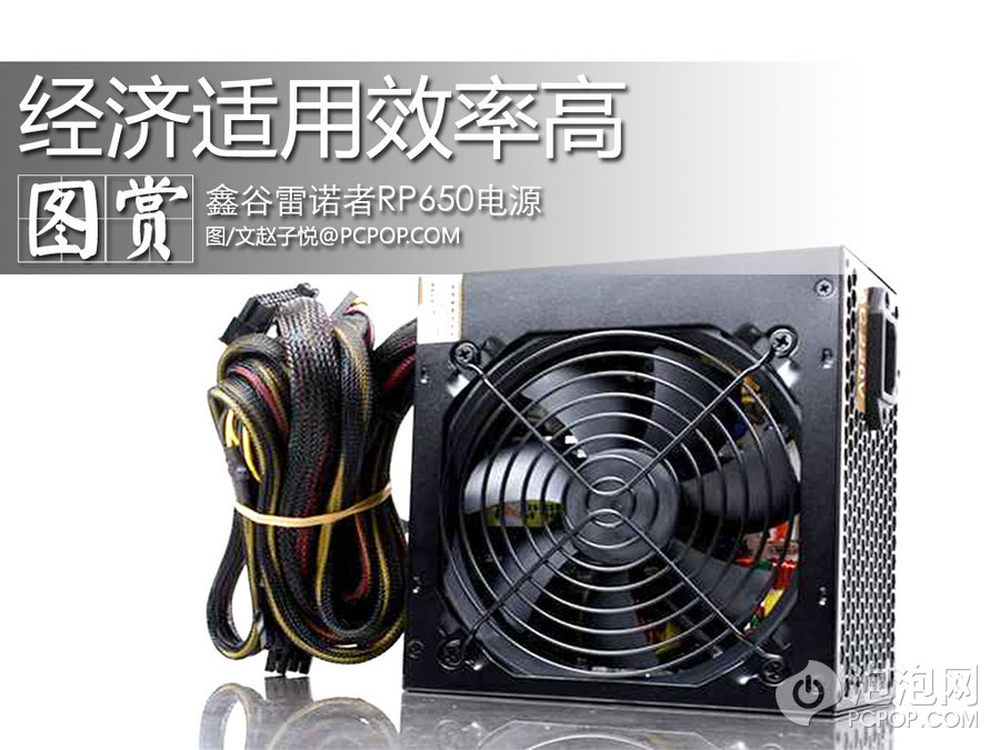

经济实惠效率高 鑫谷雷诺者RP650图赏
1/20
去年鑫谷配合其雷诺塔的机箱推出了一款名为“雷诺者”的电源产品RP550。产品一经推出就吸引了不少中端和入门玩家的青睐。因此在热销一年之后，雷诺者RP650终于正式上市销售。今天我们就来了解一下这款电源。
2/20

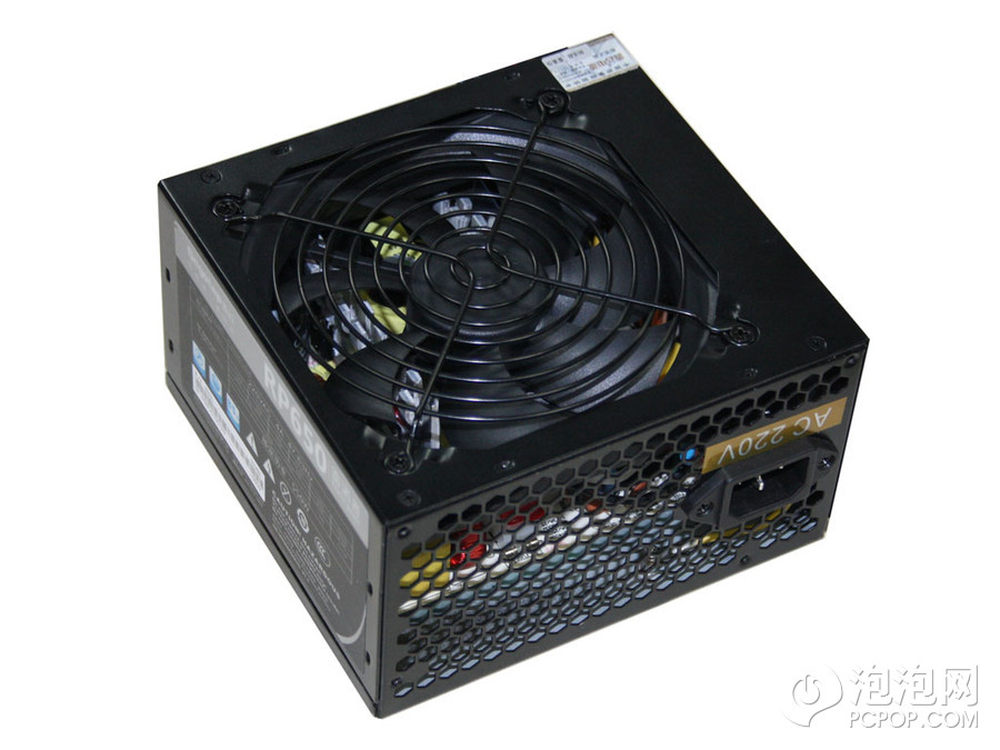

电源的外观设计仍然以黑色基调为主，除了保护电源外壳不会受到腐蚀之外，还迎合了大众对电源外观的审美。
3/20

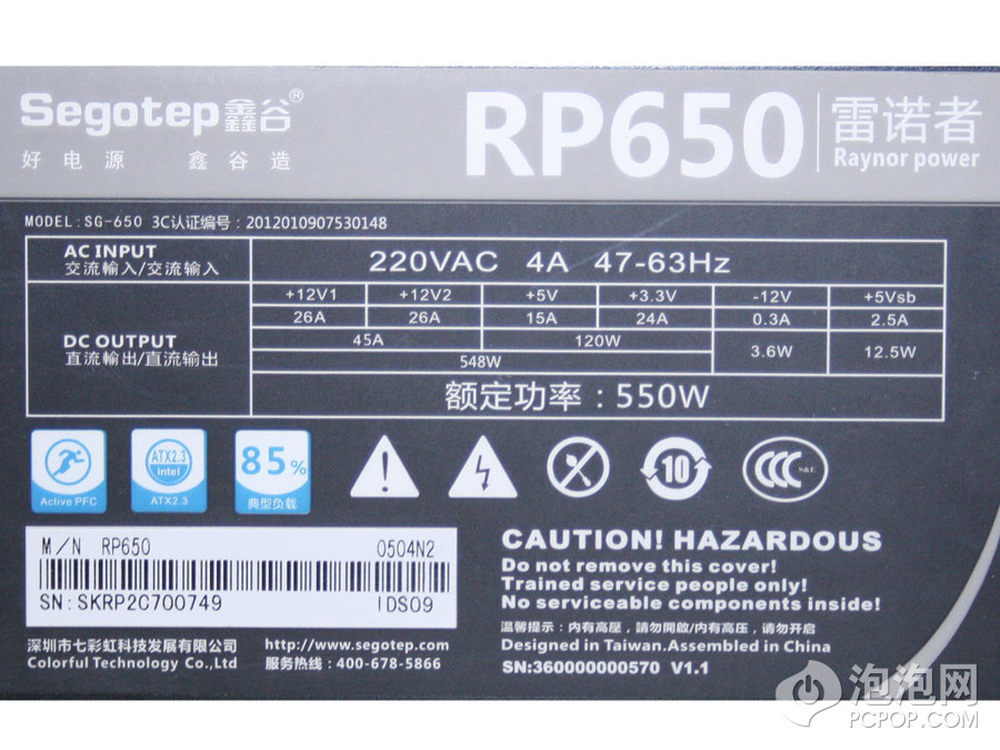

电源铭牌标注比较规范，额定功率为550 ，采用双路12V输出，每路输出的限流26A，12V的最大输出最大功率为548W，具有很强的输出能力。电源采用主动PFC设计，虽然么有通过80Plus效率认证，但是电源的典型负载的效率最高超过了85%% 。
4/20

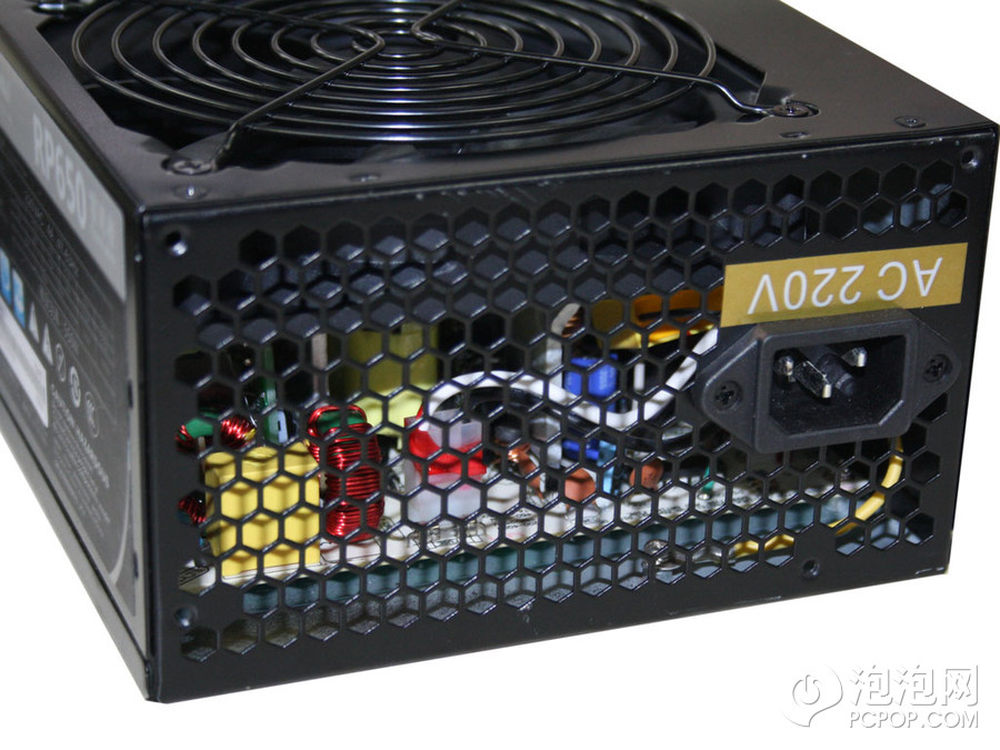

电源出风口采用大孔洞设计，可以进一步提高电源内部通风效果。另外电源内并没有独立开关设计。
5/20

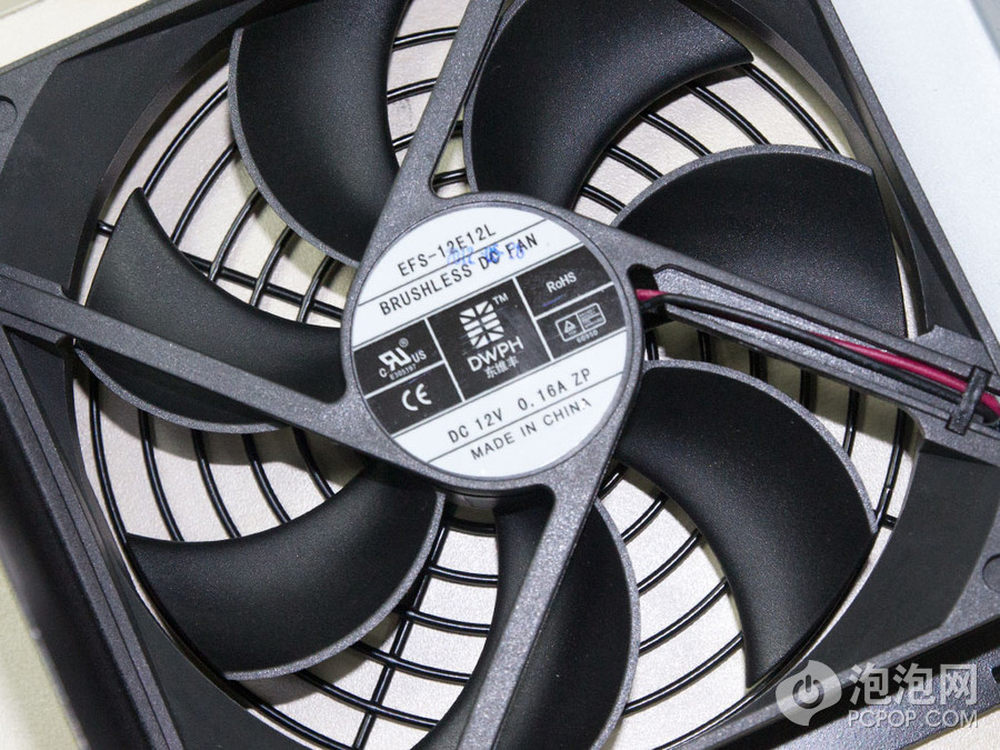

电源采用一颗120mm尺寸的风扇。
6/20

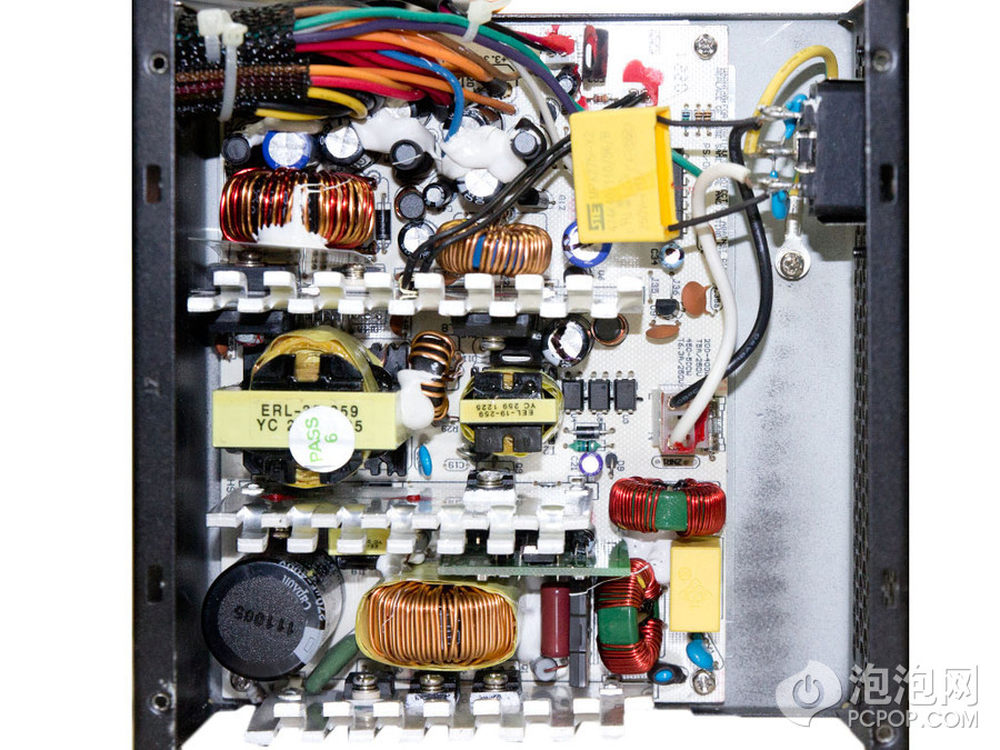

这款电源采用双管正激 磁放大 肖特基整流拓扑设计。
7/20

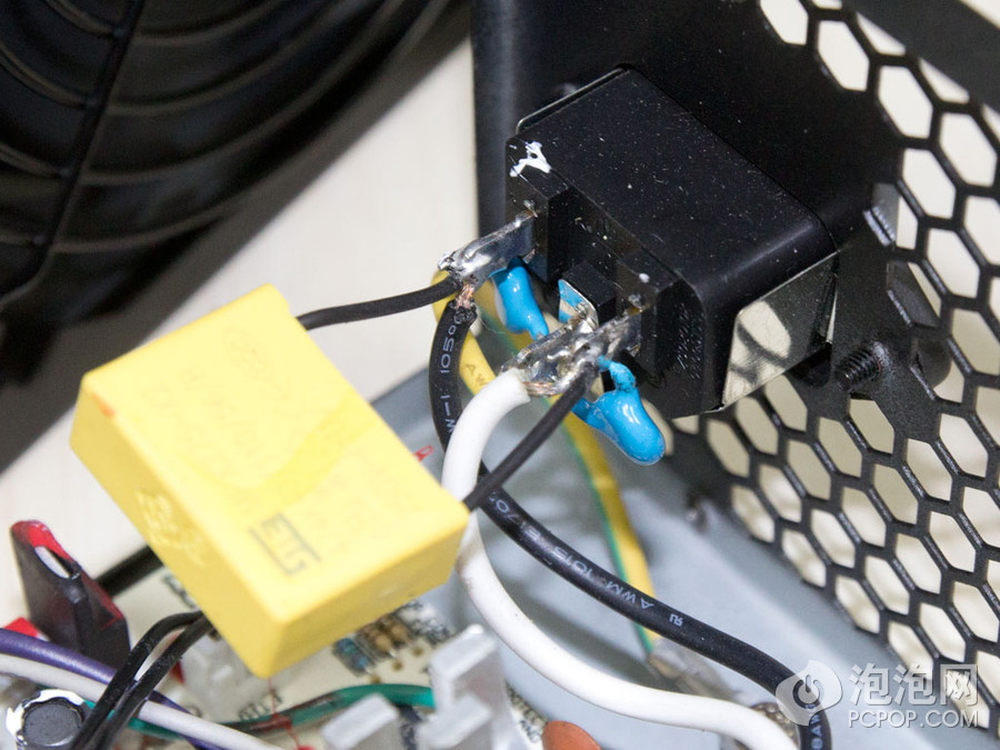

电源一次EMI滤波电路，带有一个X电容，两个Y电容。
8/20

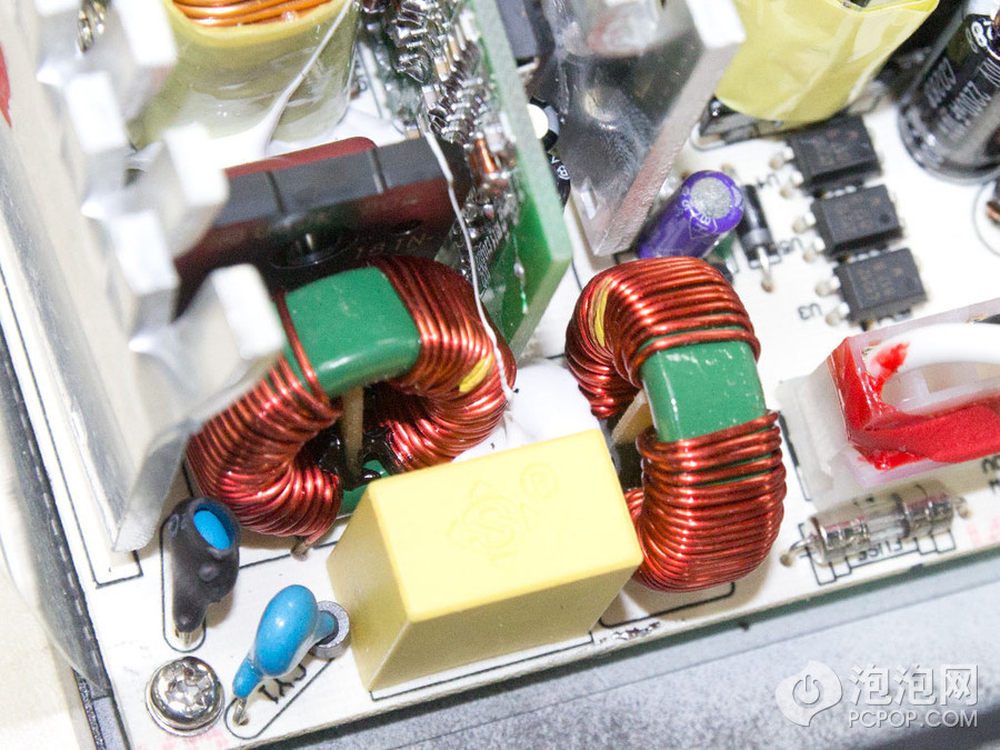

电源二次EMI滤波电路，带有两个X电容，一个Y电容，以及两个共模电感。
9/20

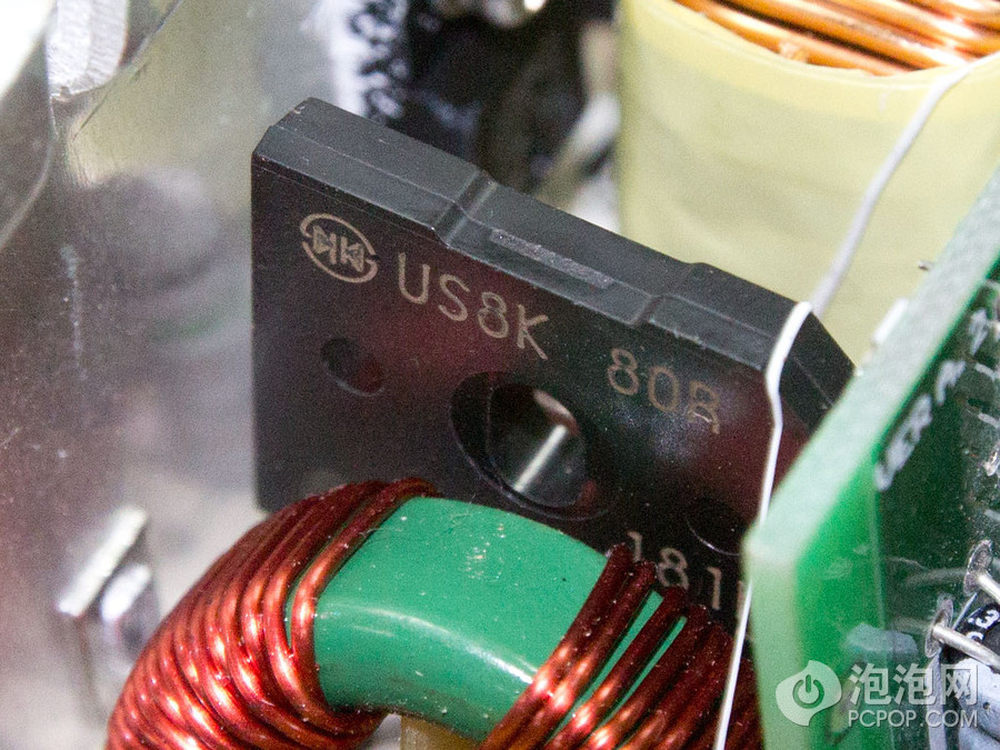

电源整流桥型号为US8K80R
10/20

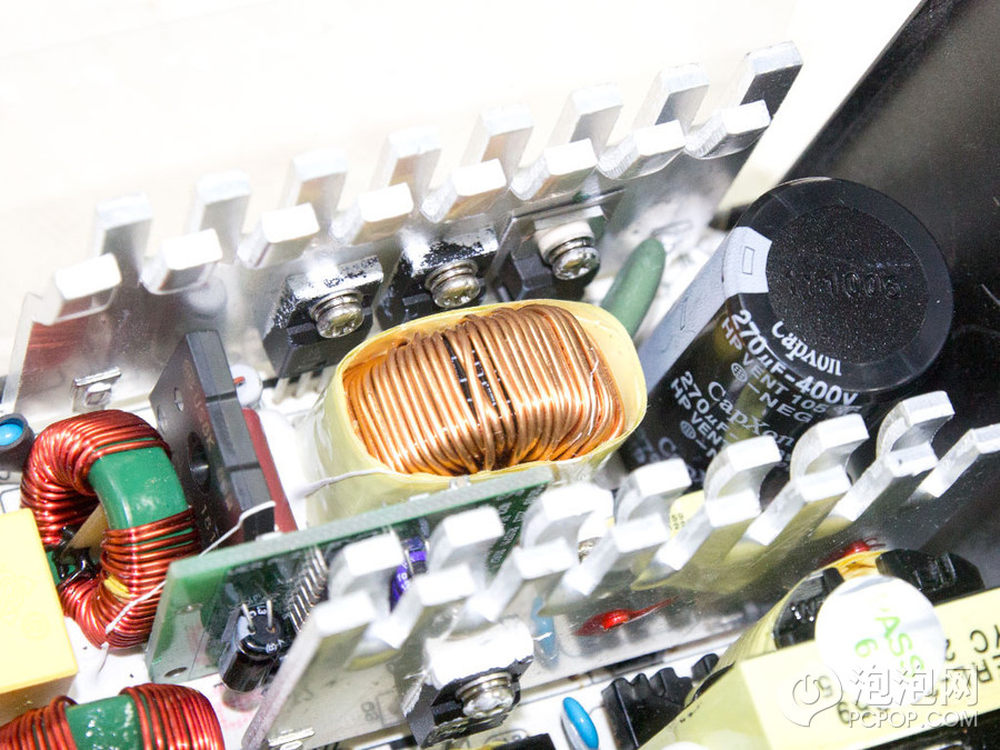

电源一次侧，我们可以看到一个硕大的磁线圈电感，因此这款电源采用主动PFC设计
11/20

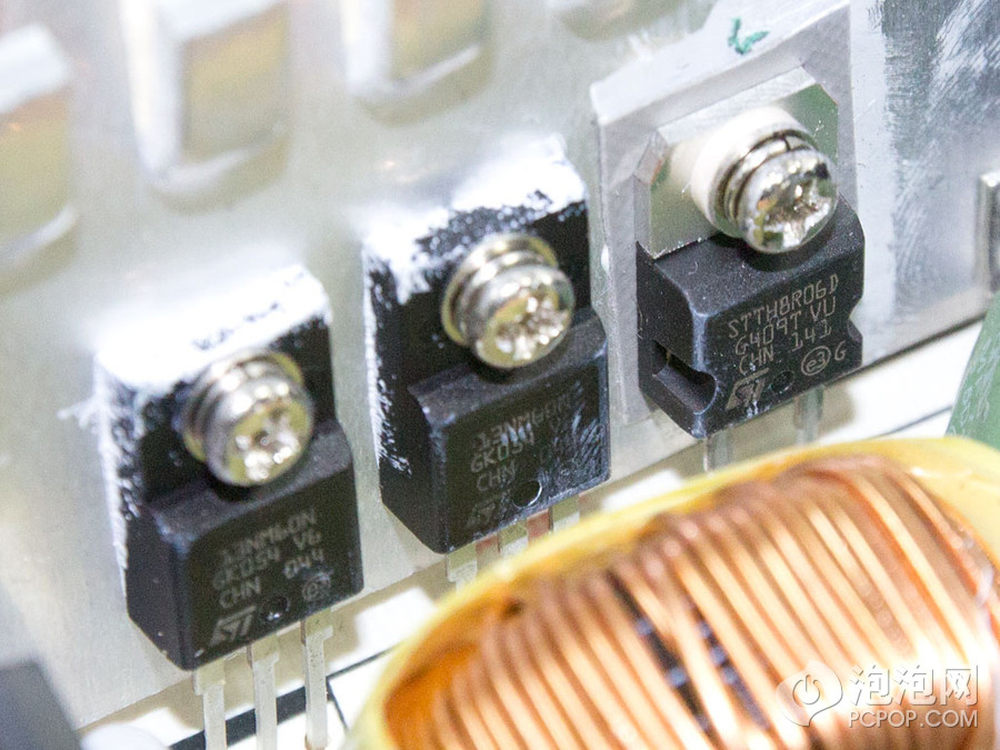

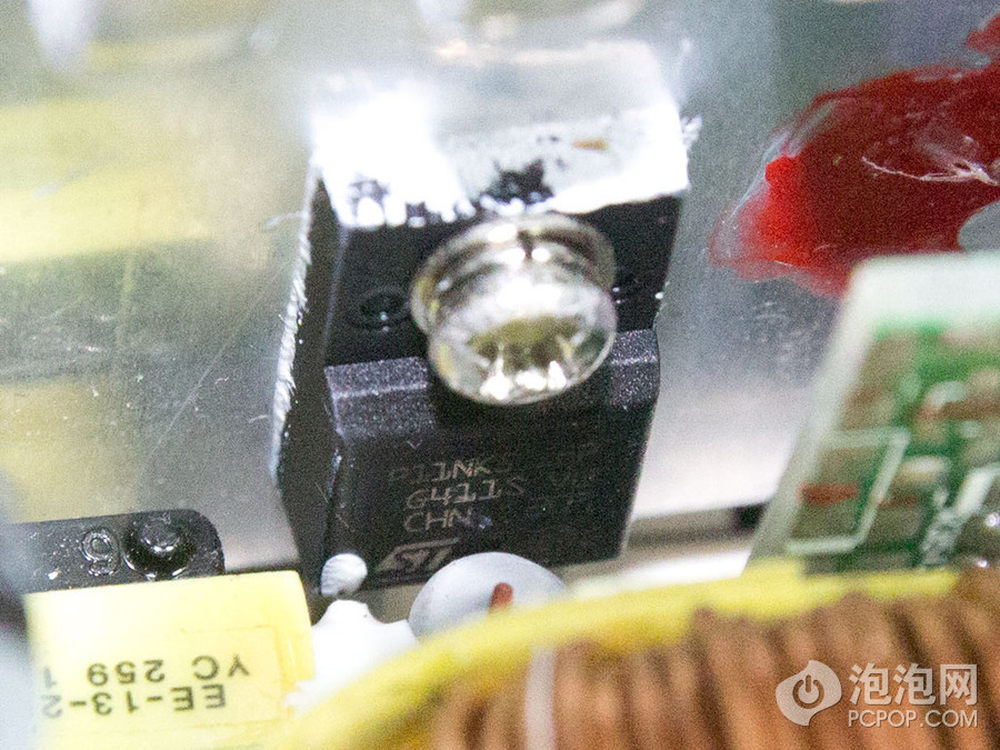

电源PFC开关管，使用两枚法意出品的MOSFET管，型号为13NM60N，以及一个快速恢复二级管，同样也是法意出品。
12/20

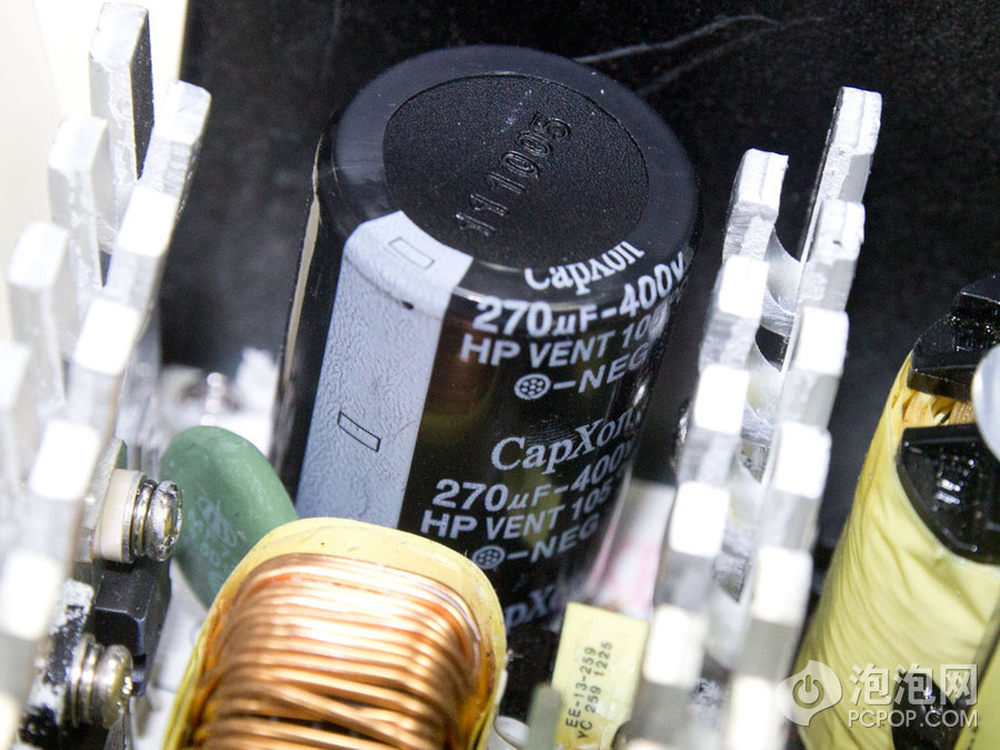

电源主电容，采用台湾丰宾出品，参数为270μF，400V，105℃的电容。
13/20

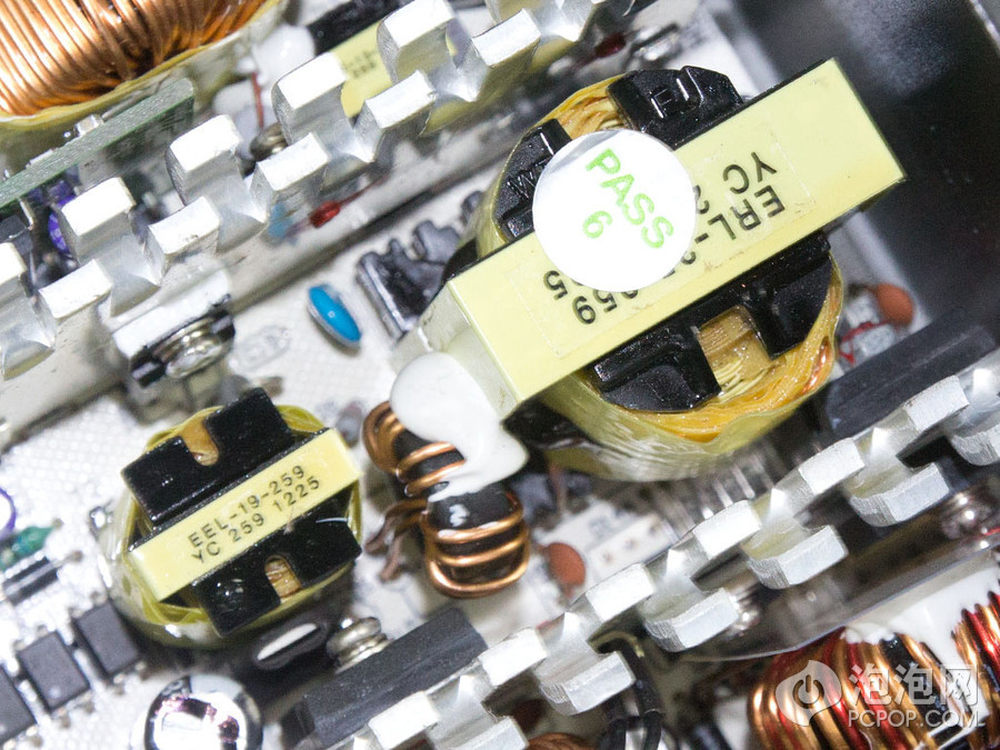

电源主变压器，大的为12V主变压，小的为5VSB待机变压器。
14/20
电源主开关管使用的同样是意法出品的MOSFET管，可见电源用料还是不错的。
15/20
电源主PFC/PWM开关管，CM6800系列控制芯片
16/20
17/20
电源使用4枚肖特基二极管进行整流，使用的是台湾统懋（mao，“冒”）半导体公司的芯片。
18/20

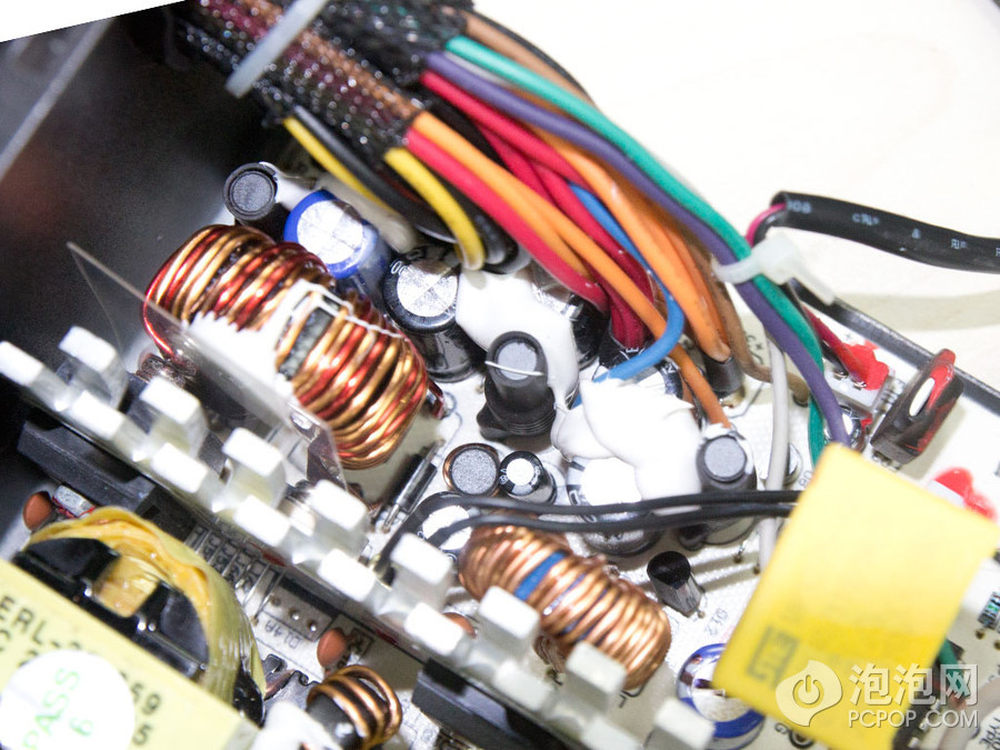

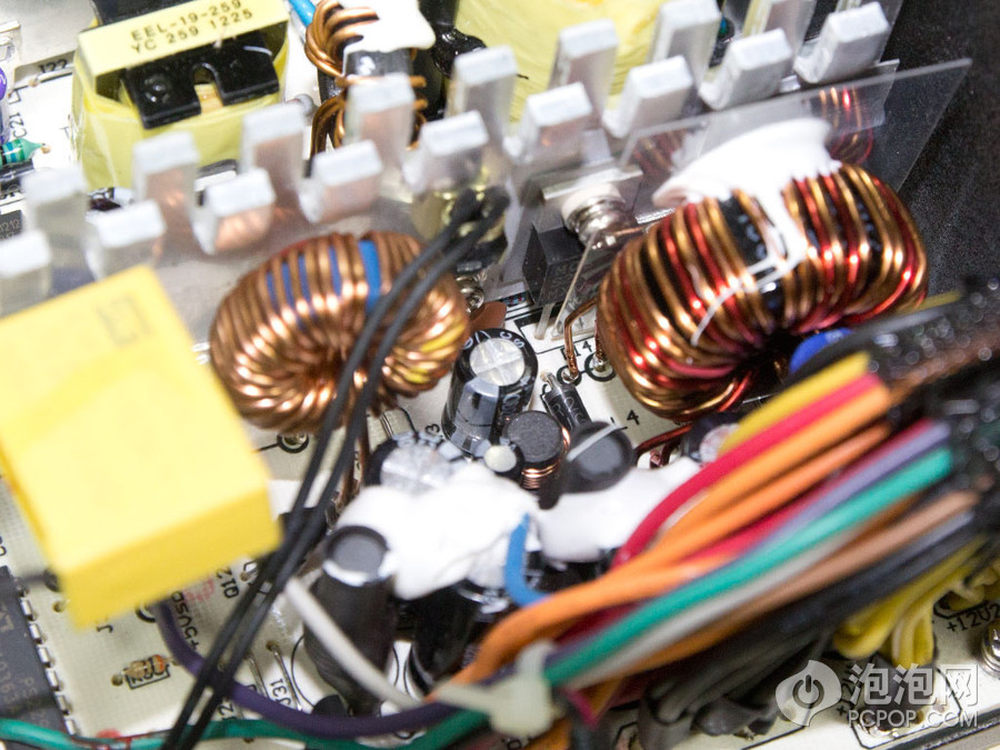

电源低压滤波电容。
19/20

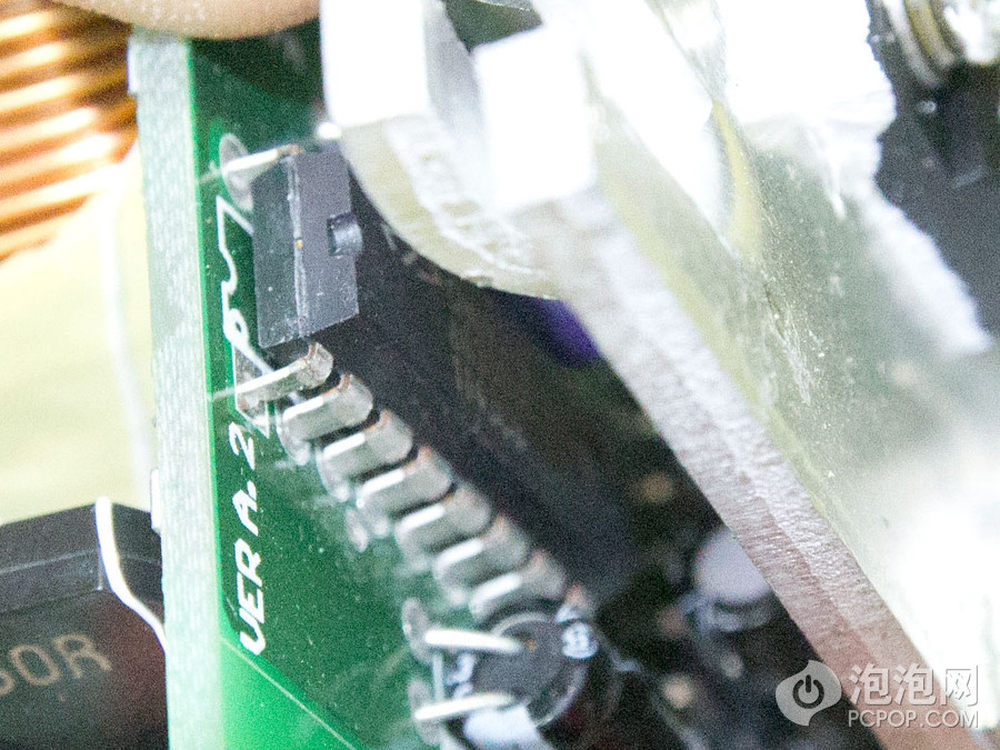

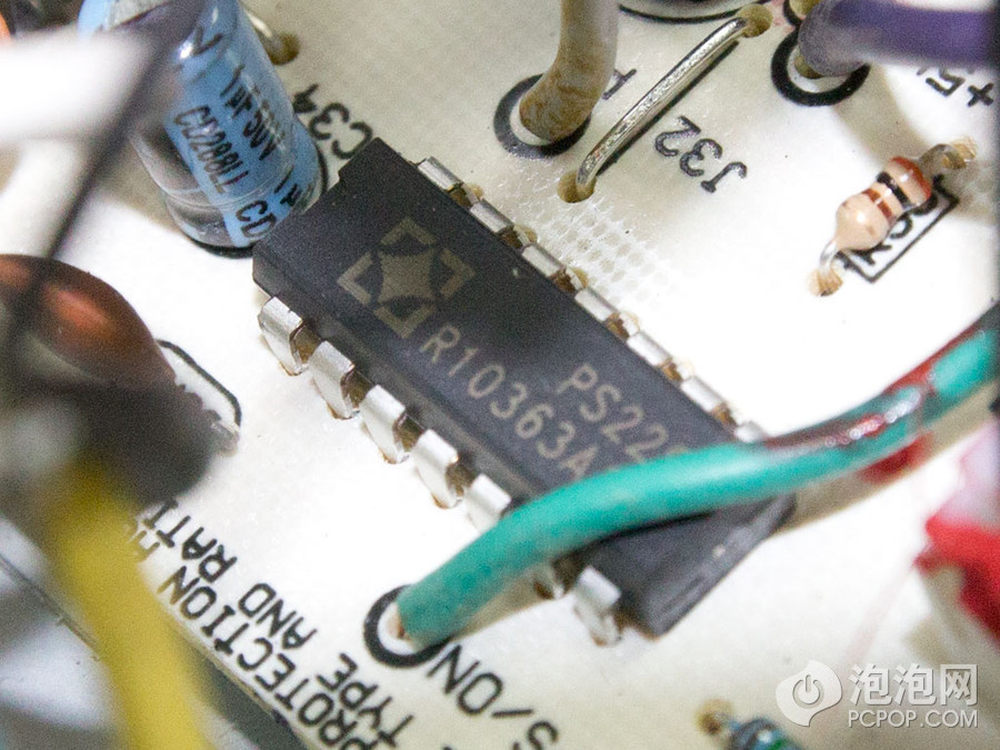

电源保护芯片，可以防止电源过压、过载、过流，并对电源进行保护。
这款电源鑫谷正在最后定版，具体的测试将在一个月内左右放出，感兴趣的玩家可以关注泡泡网机箱电源频道。
20/20
电源EMI电路比较完整，没有偷工减料。电源一次侧采用高品质的法意MOSFT管，用料上等。电源采用台系主电容，二次侧采用台系肖特基二极管，并且低压滤波电容也为台系产品，因此二次侧用料一般。电源没有通过80Plus认证，但是电源转换效率等同于铜牌水平。电源线材长度足够，CPU线材最长达到
75CM，支持下置电源机箱以及背板理线功能。当然这款电源依旧是一款值得推荐的产品。而关于这款电源的性能测试部分我们将在后续的文章中给大家揭晓。
