不让独显独美！IVB核芯显卡实战三屏
1/18
长期以来桌面三屏及更多屏输出都由独立显卡统治，核心显卡受到性能以及技术的影响，在这方面一直没有突破，AMD和NVIDIA牢牢的控制了这一市场，进入DirectX 11时代后，Intel终于按耐不住寂寞，发布了全新的IVB处理器，产品整合了全新的DirectX 11 GPU，首次支持三屏显示输出。
虽然IVB早已发布，不过我们很难在市面上看到基于核芯显卡方案的三屏输出主板，这是由于IVB核芯显卡仅提供了2组PLL（Phase-locked loops，锁相环），而在三屏显示输出当中，DisplayPort是唯一支持共享PLL的方案，所以三屏输出必须采用2组DisplayPort接口和另外一组HDMI或VGA接口组成。
我们知道在雷电之前，市售主板基本都没有提供2组DisplayPort接口的，所以这些Intel 7系列芯片组主板还是只能继续支持两屏输出。在7系列引入雷电后，主板可以轻易的实现双DisplayPort接口，因为此时引入的DisplayPort接口都是Mini版本，对主板的IO扩展不会造成大的影响。当然即使没有雷电芯片，Intel 7系列芯片组主板设计2个DisplayPort接口还是可以支持，外加其它的接口照例可以实现三屏显示输出，而雷电的作用仅仅只是顺带帮助IVB实现三屏输出。
2/18

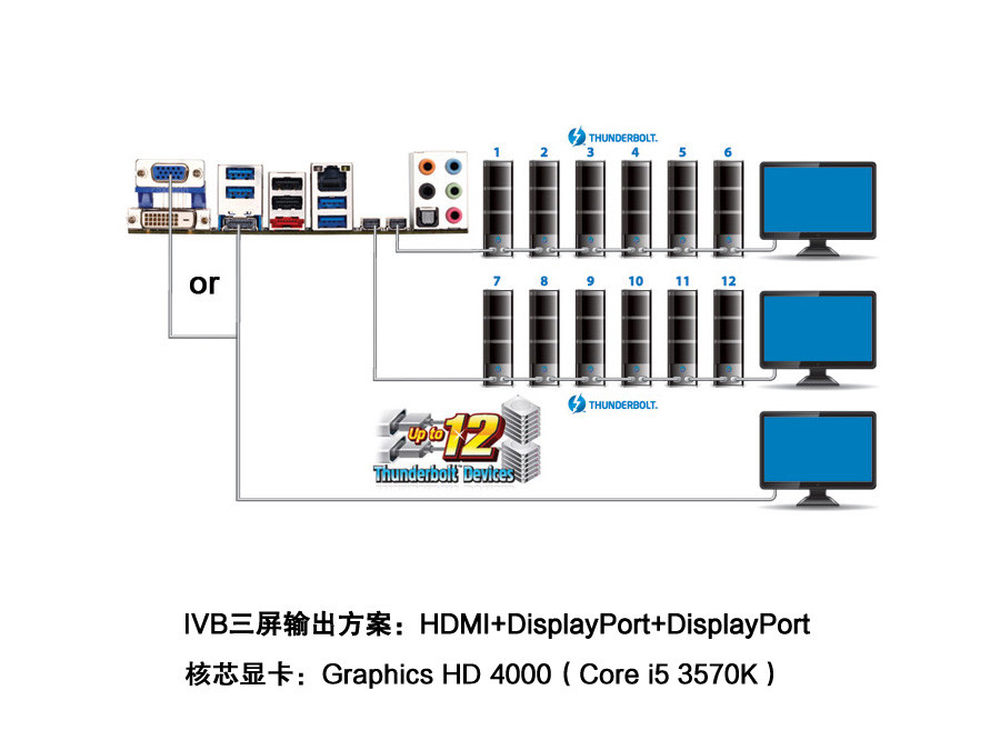

引入雷电后，两路DisplayPort信号经由雷电接口与显示器连接，与另外一路直出信号共同组成三屏输出。
3/18

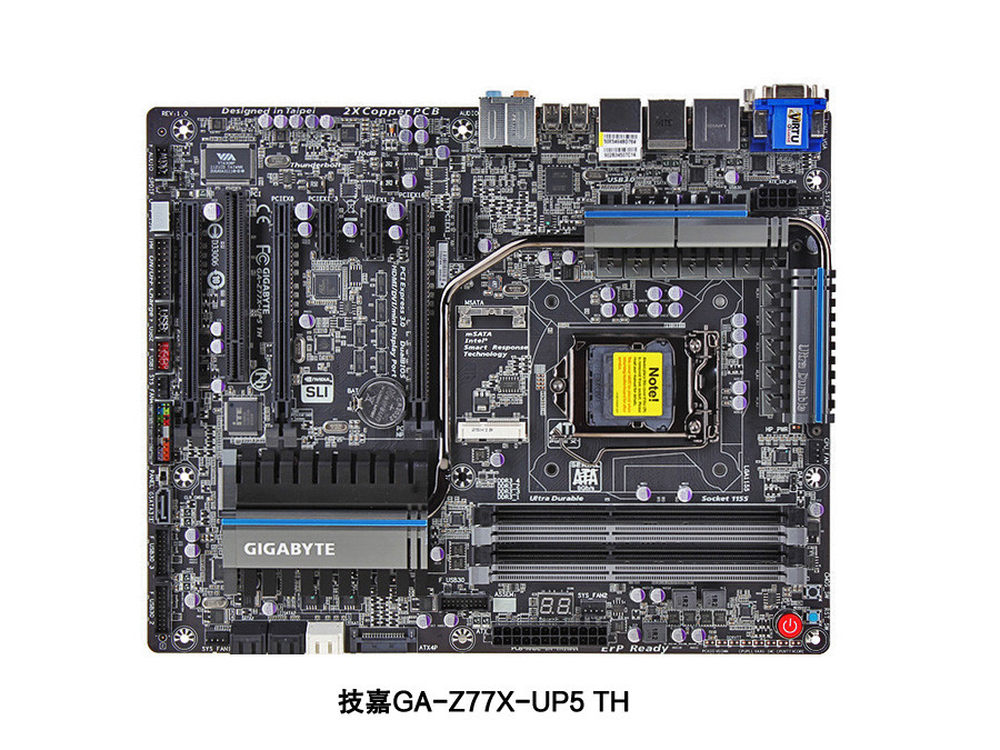

技嘉Z77X-UP5 TH主板，产品采用了全新的第五代超耐久设计，全面支持Ivy Bridge处理器，产品最大的特色，在于配备了双Thunderbolt接口，支持双10Gbps数据传输，最多可以连接12台存储设备和2台显示设备。
【全新超耐久5 技嘉Z77X-UP5雷电板测试 】
4/18

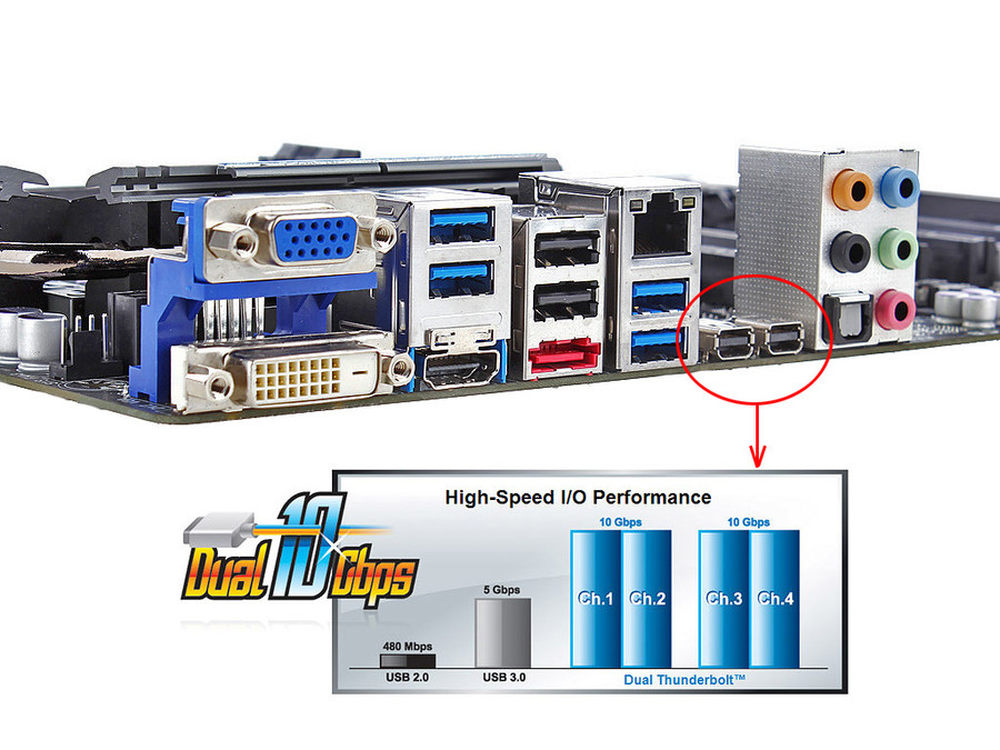

IO部分提供2个雷电接口，支持双10Gbps数据传输和视频传输。
5/18

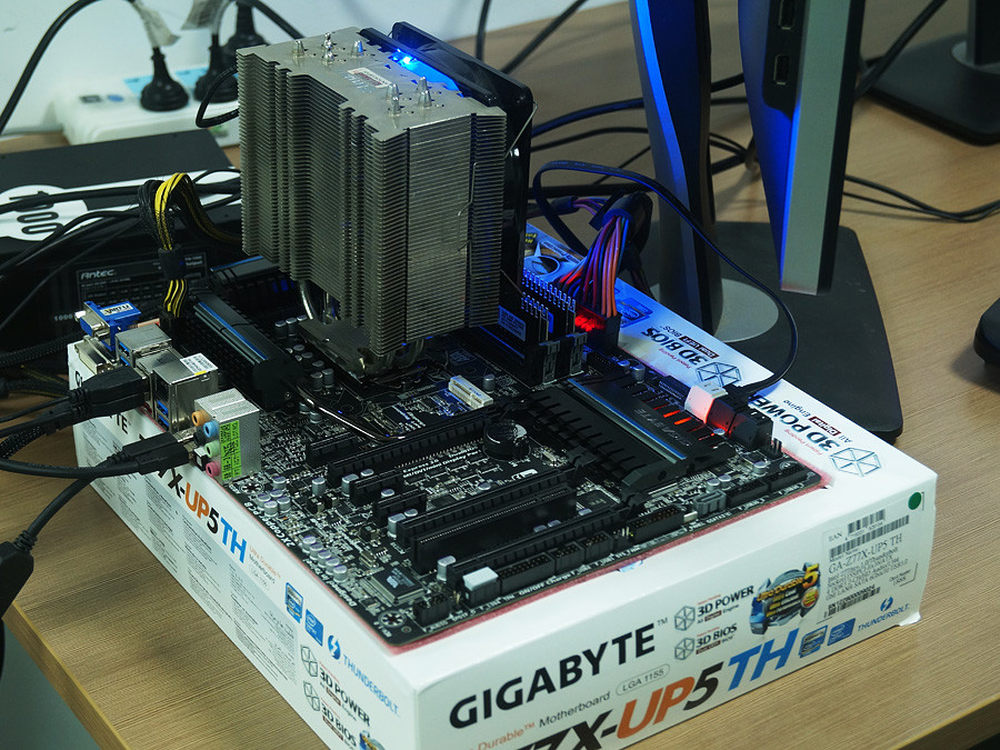

测试平台搭建，CPU为Intel Core i5 3570K，整合了Graphics HD 4000显示核心，支持DirectX 11和三屏显示输出。
空荡的PCI-E扩展区，玩三屏总有感觉点缺少什么。
6/18

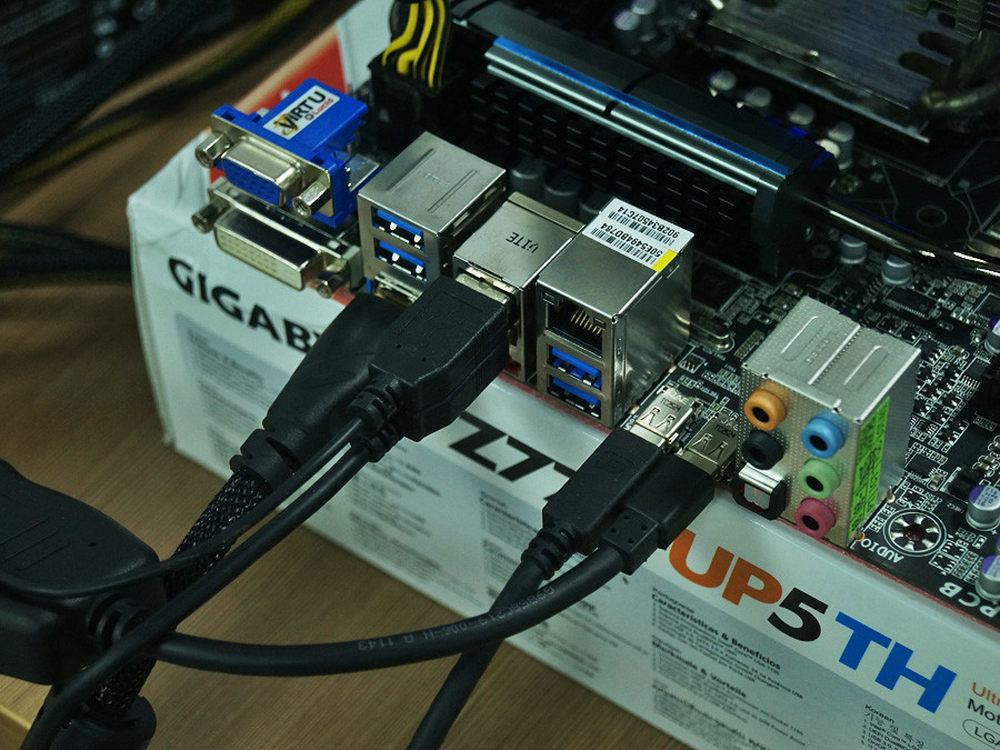

显示输出线缆连接，使用2个Mini DiplayPort--DiplayPort转接头，然后再连接显示设备。另外一路显示连接的为HDMI接口。
7/18

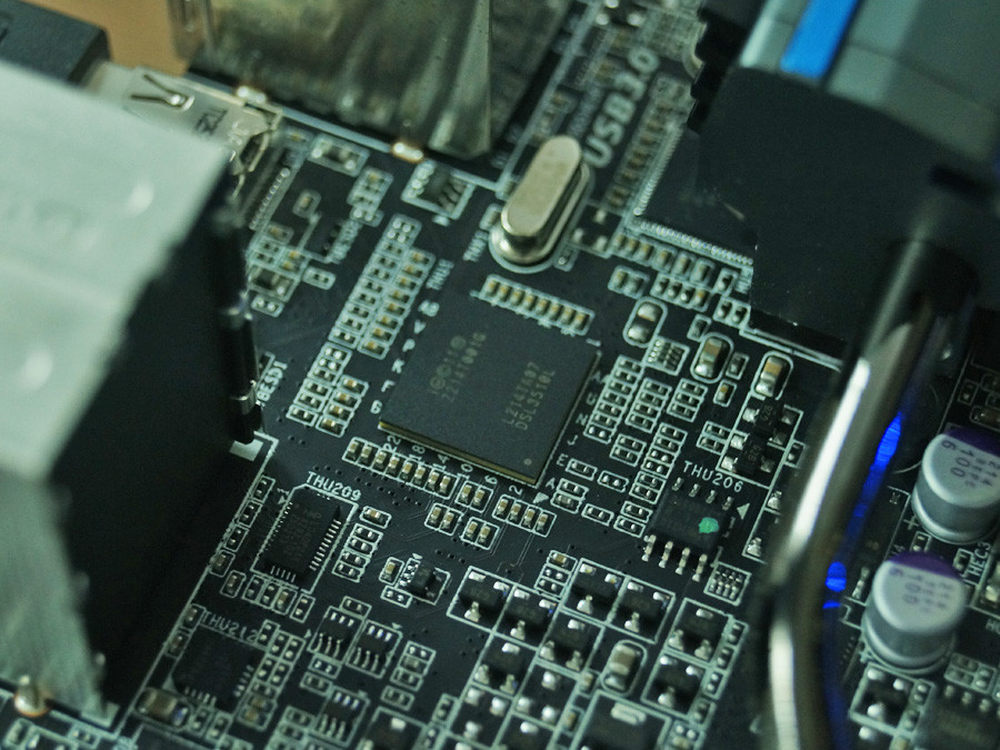

DSL3510L雷电控制器，支持双路雷电接口。
8/18

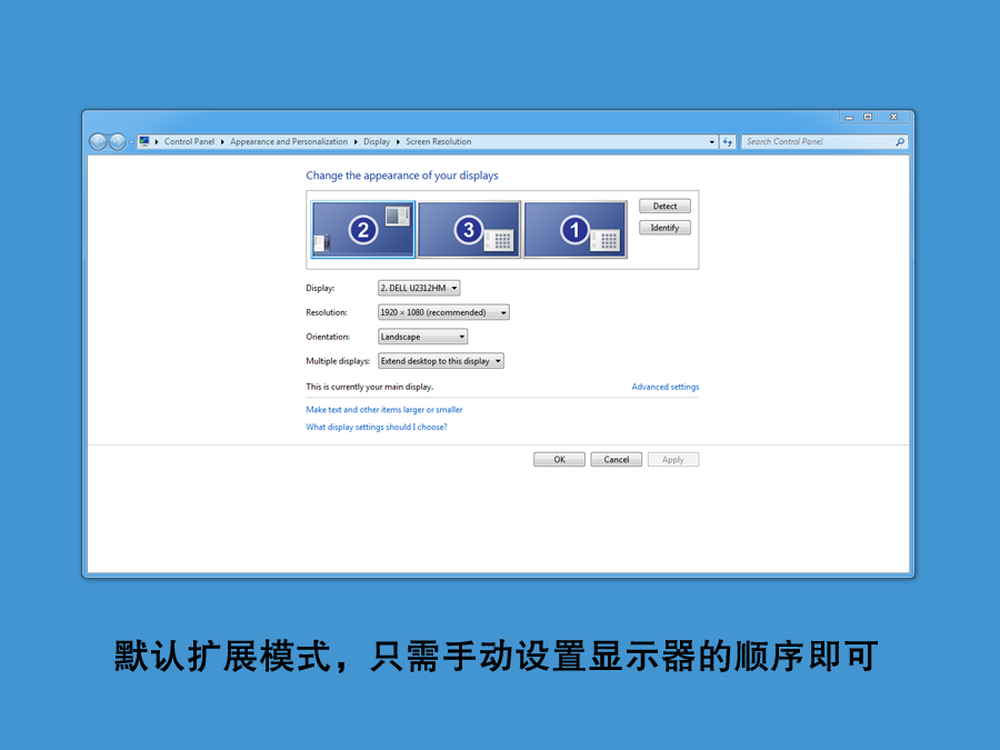

连接显示器后，开机直接显示三屏，只不过显示器的位置错乱，使用Windows Screen Resolution设置显示器的逻辑位置。
9/18

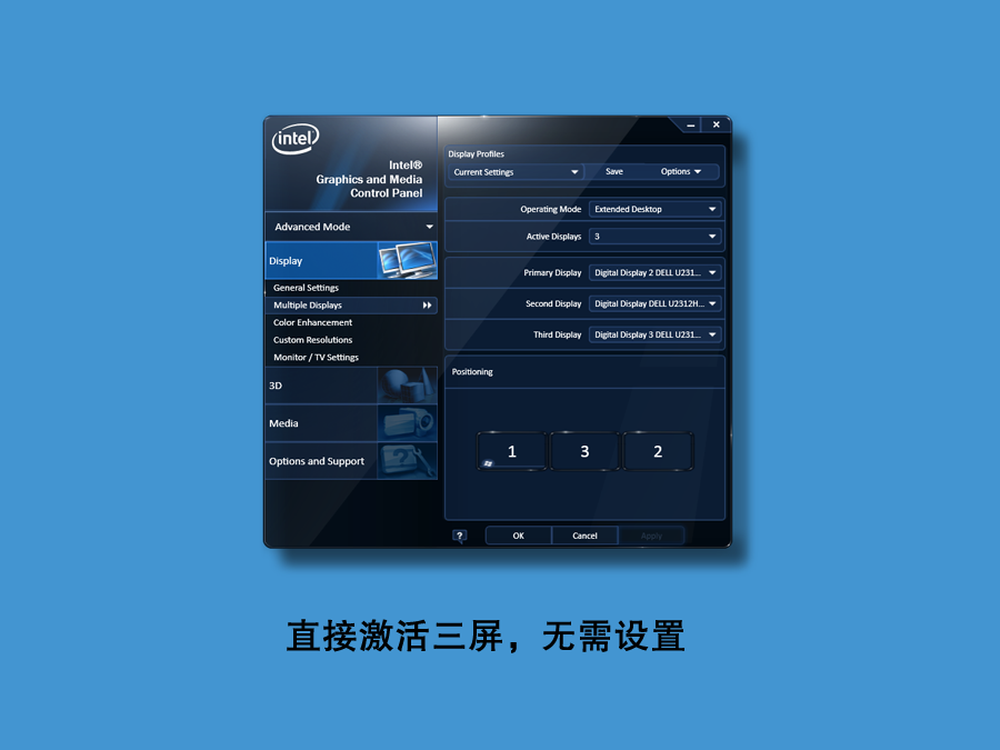

Intel核芯显卡控制面板，无需设置。
10/18

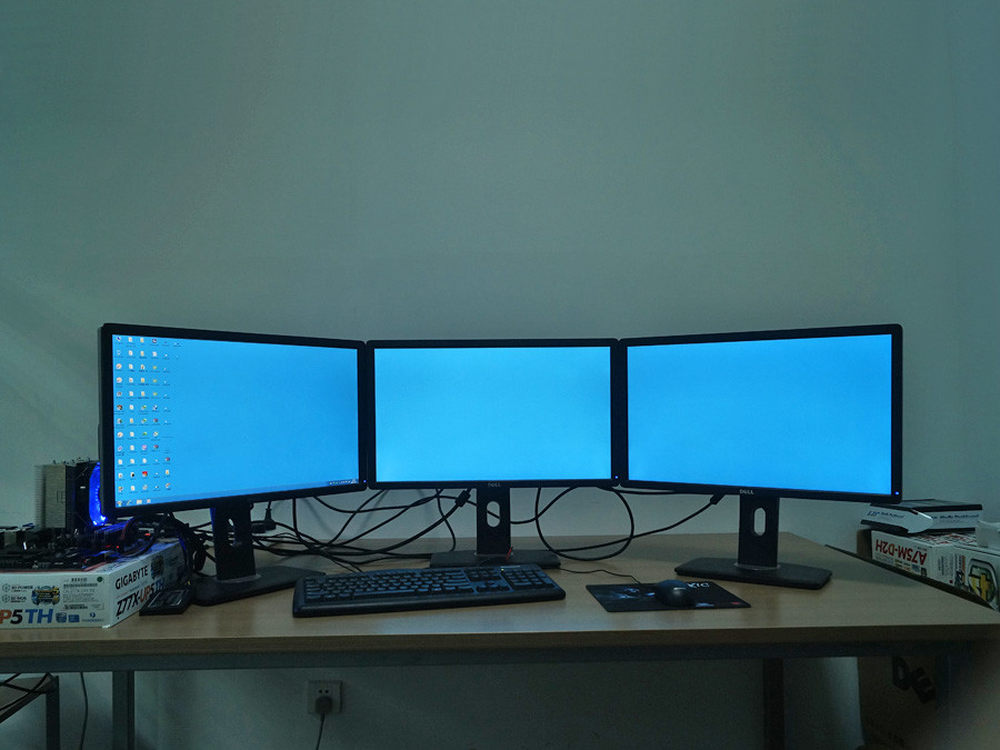

三屏桌面实拍。
11/18

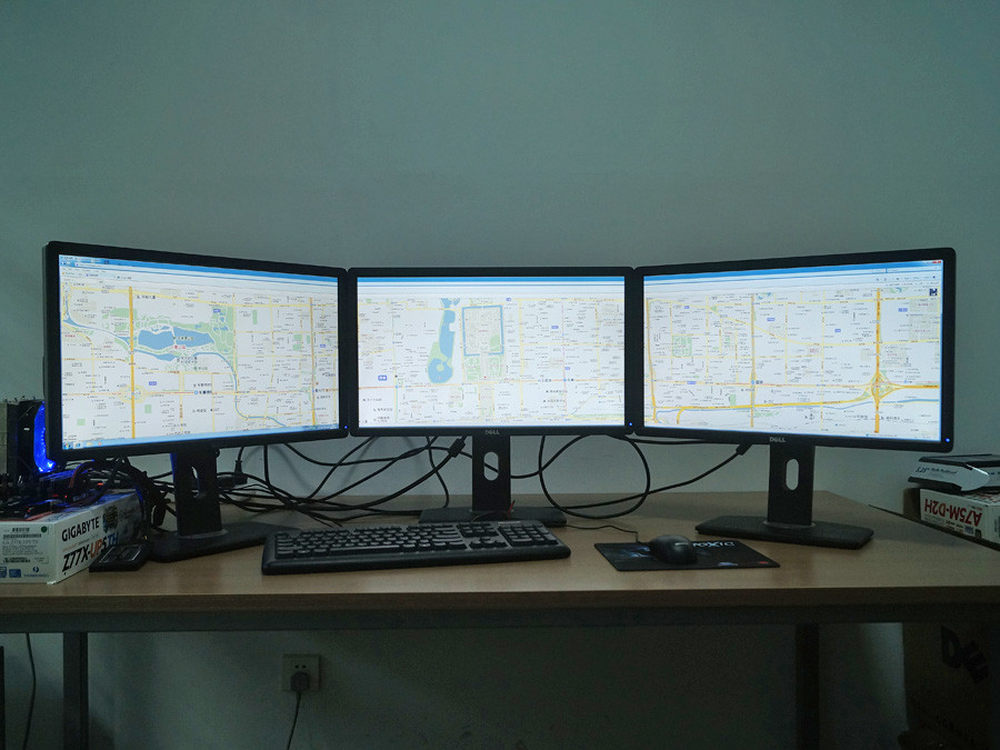

三屏浏览地图，从公主坟到国贸，尽收眼底。
12/18
游戏电影一个都不耽误，调低画质后，完全可以流畅运行《街霸4》，不过与NVIDIA和AMD不同的是，目前Intel核芯显卡还不支持三屏玩游戏。
13/18

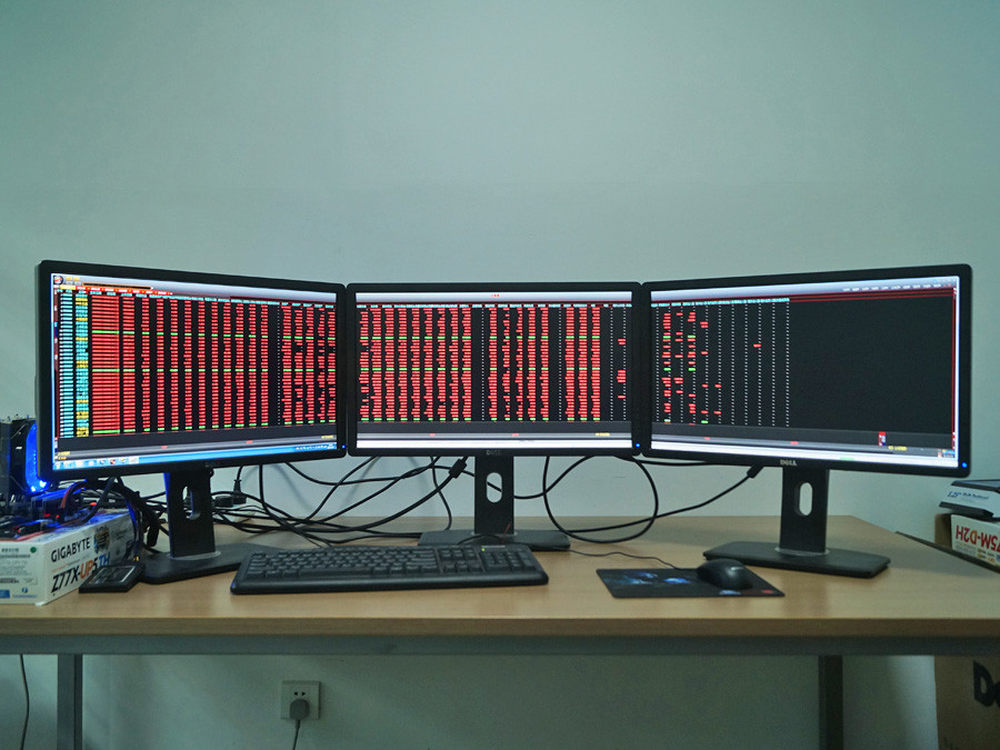

炒个股票，也是非常壮观，不拖动从头看到尾。
14/18

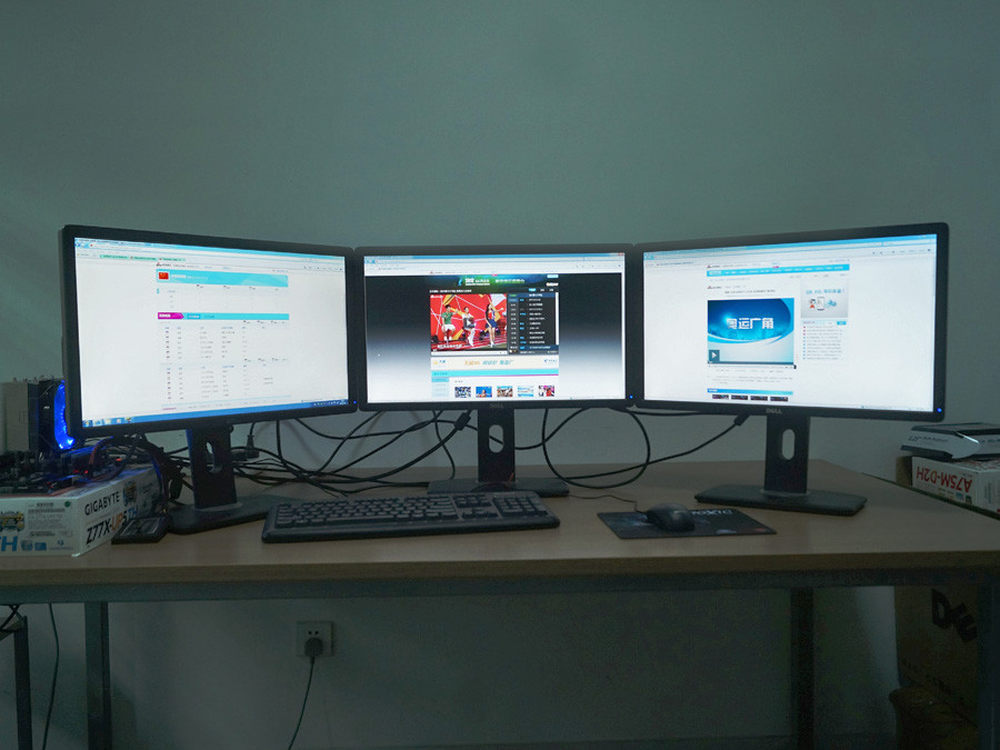

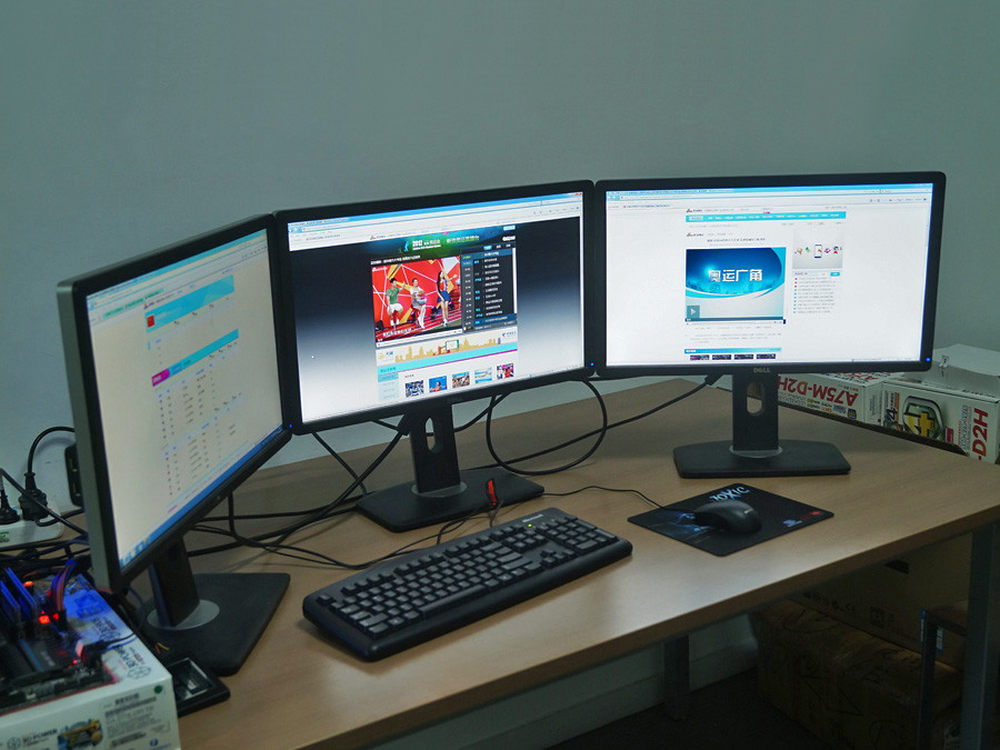

眼下正值伦敦奥运会，相信很多用户只愁没有更多设备全面观战，不过有了三屏后，什么金牌榜、赛事直播不在话下，甚至连股票也不会落下。
15/18

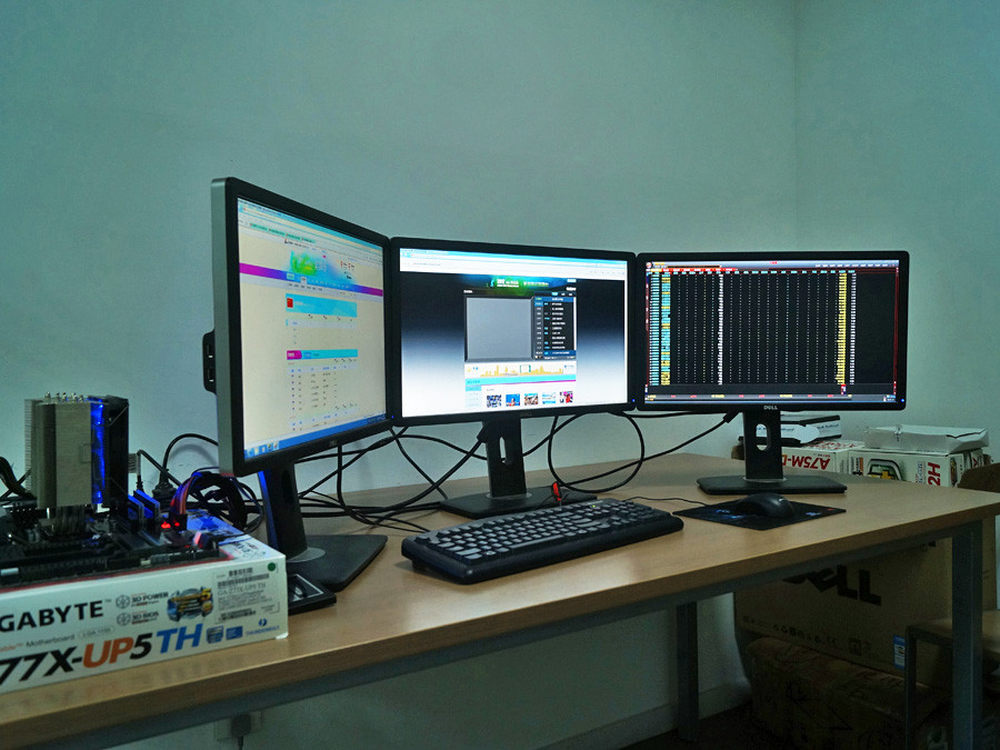

侧面视图。
16/18
多个赛事视频同步播出，哪里好看看哪里！
17/18
三屏俯视。
18/18

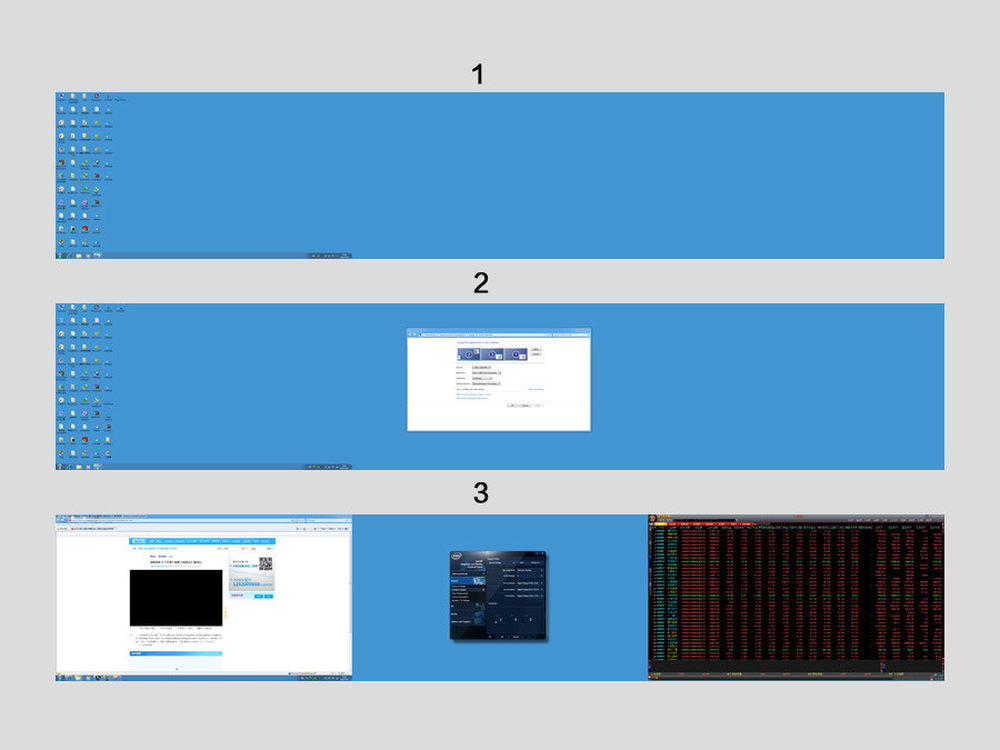

三屏显示输出截图展示。
