支持背线双扇散热 牛魔王600电源图赏
1/12

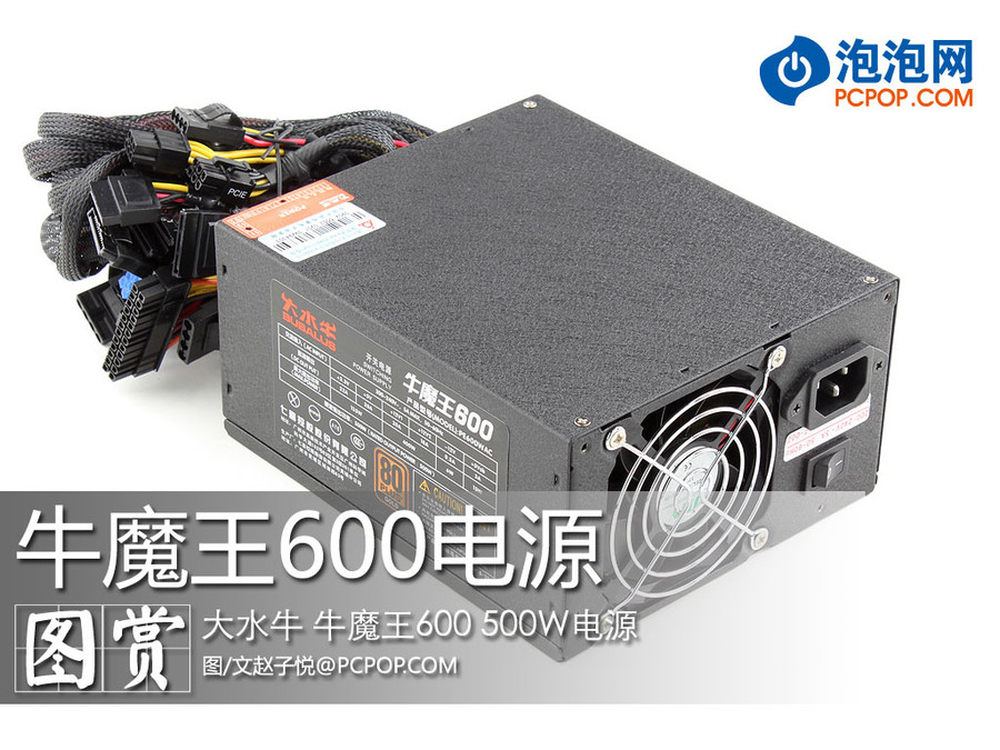

近日老牌电源品牌大水牛推出一款游戏电源产品，并命名为牛魔王系列，今天给大家介绍的是其中一款牛“魔王600”电源。这款电源额定功率为500W，采用前后8cm风扇进行散热。
2/12

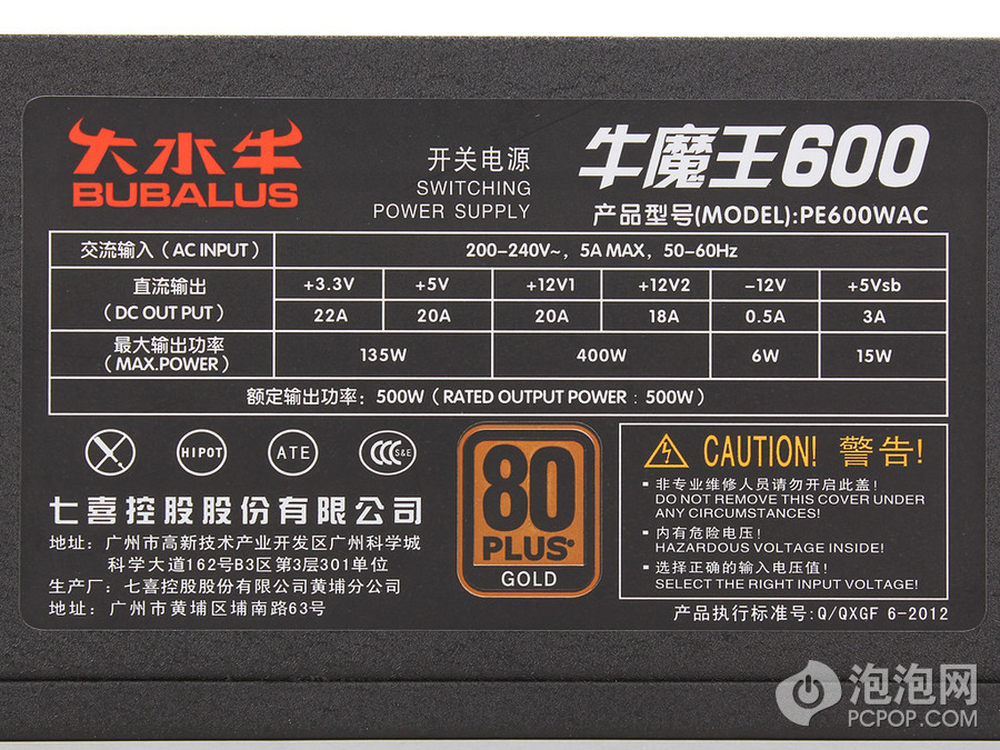

电源铭牌标识比较合理并且信息丰富。根据铭牌信息，我们可以了解到，电源采用双路12V输出，最大限流分别为20A和18A，联合输出能力为400W，并且电源铭牌上还贴有一个80Plus金牌效率的认证标识。
3/12

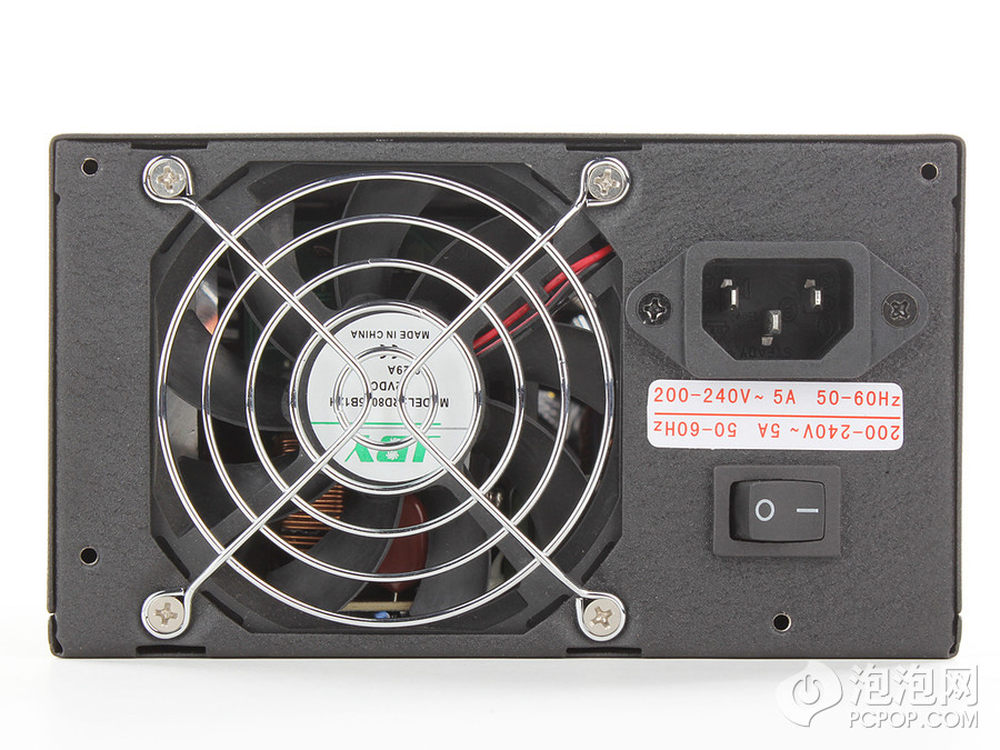

电源出风口，设计有一个独立开关，可以控制电源开启和关闭。
4/12

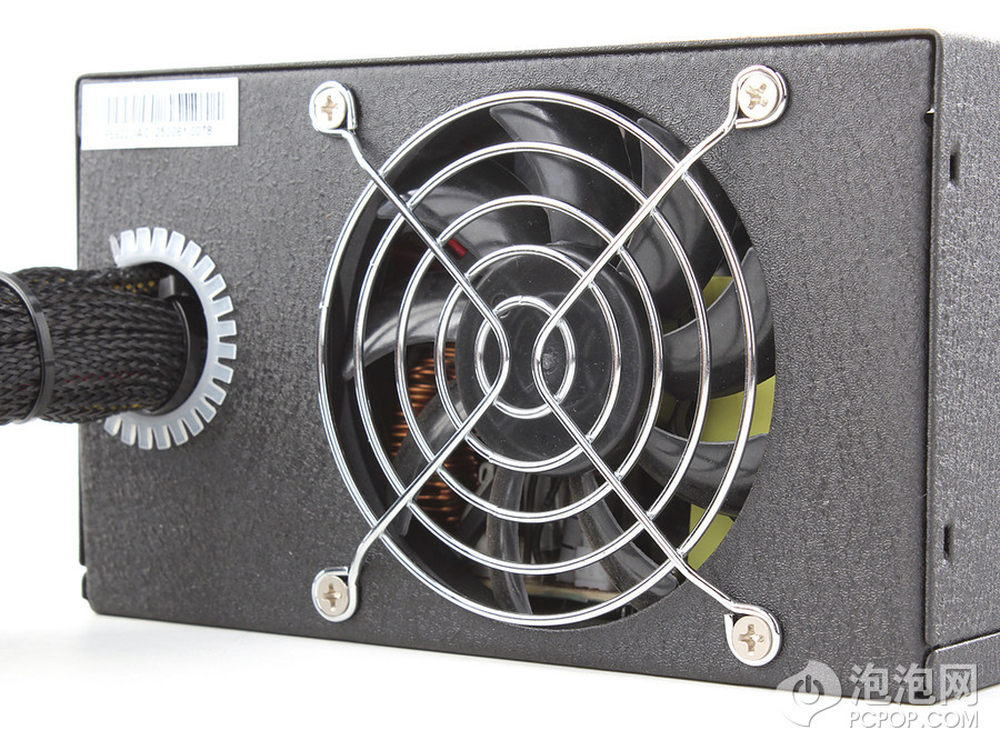

电源采用双8cm风扇进行散热，以便于增强电源内部的空气流动。
5/12

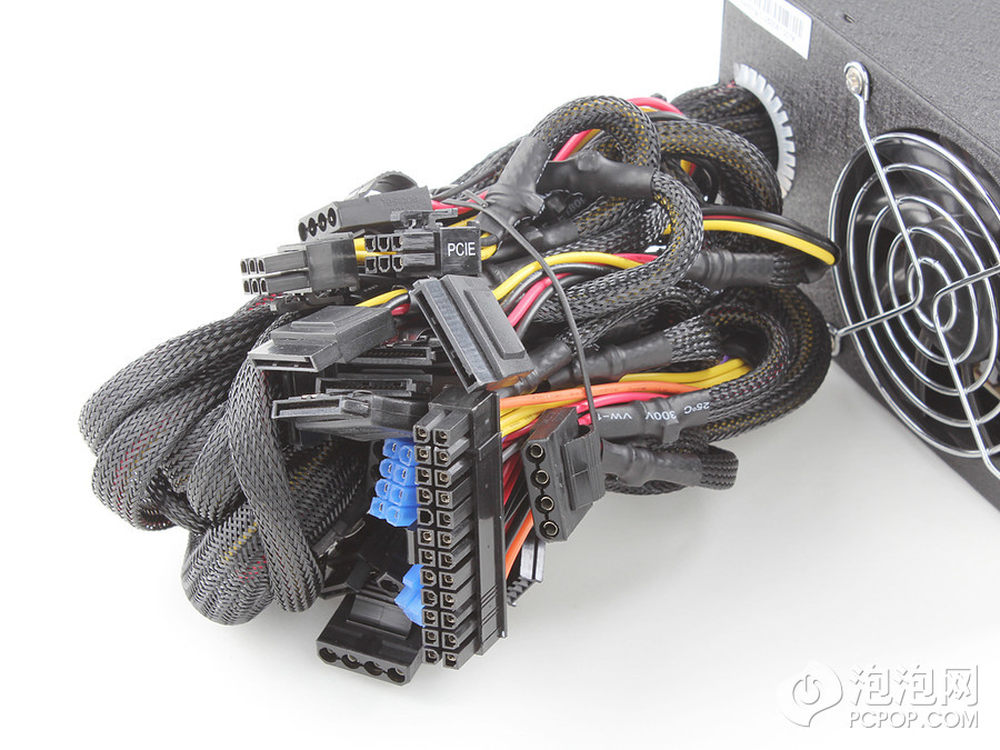

符合intel 2.31电源标准，提供1个20 4Pin和1个8 4Pin完美支持各种主板和CPU，完美支持Win7；
提供6个SATA、6个大4P、1个小4Pin，最高支持6个电脑硬盘；
6/12

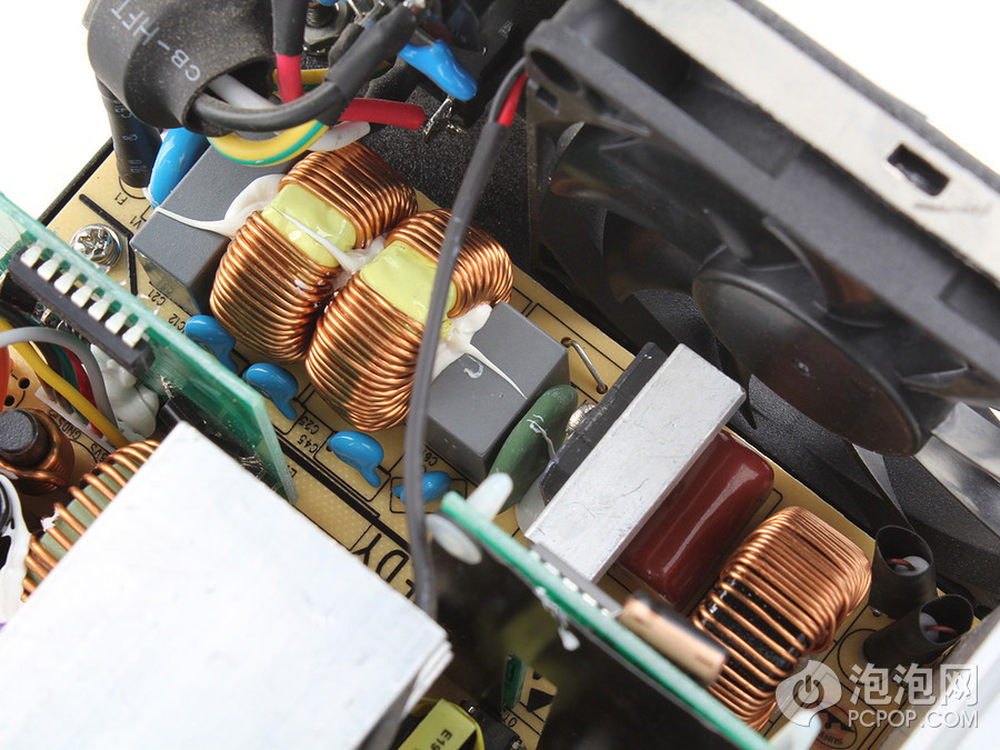

电源内部结构，我们可以看到电源EMI电路非常完整。
7/12

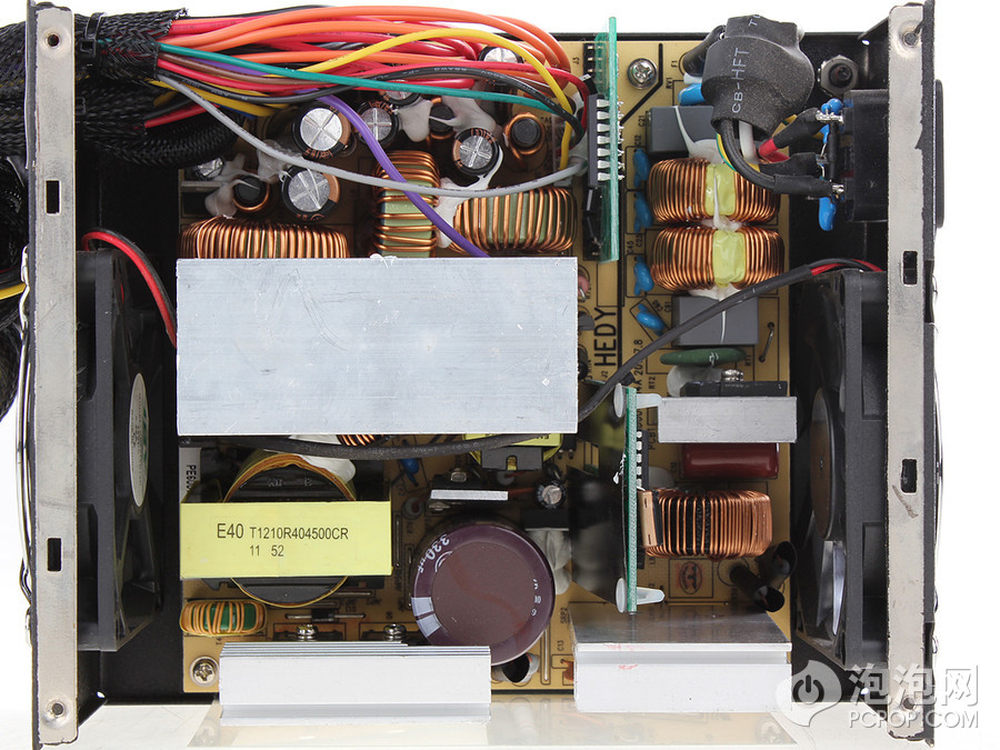

电源内部结构，我们可以看到电源EMI电路非常完整。
8/12

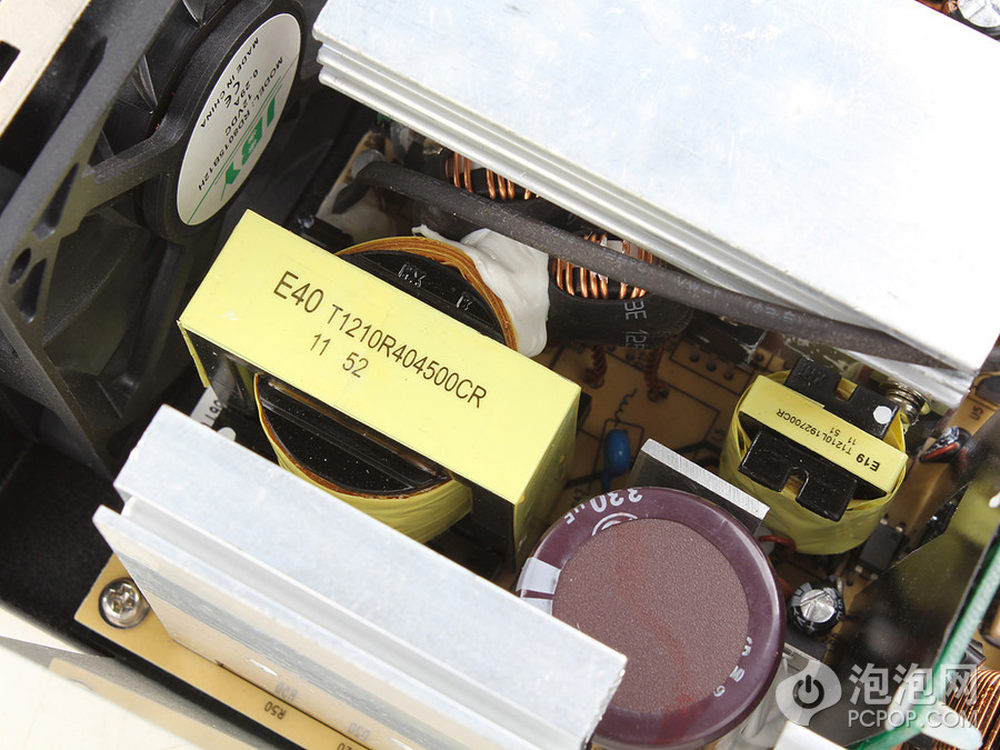

电源主变压器，大的为12V变压器，小的为5V待机变压器。
9/12

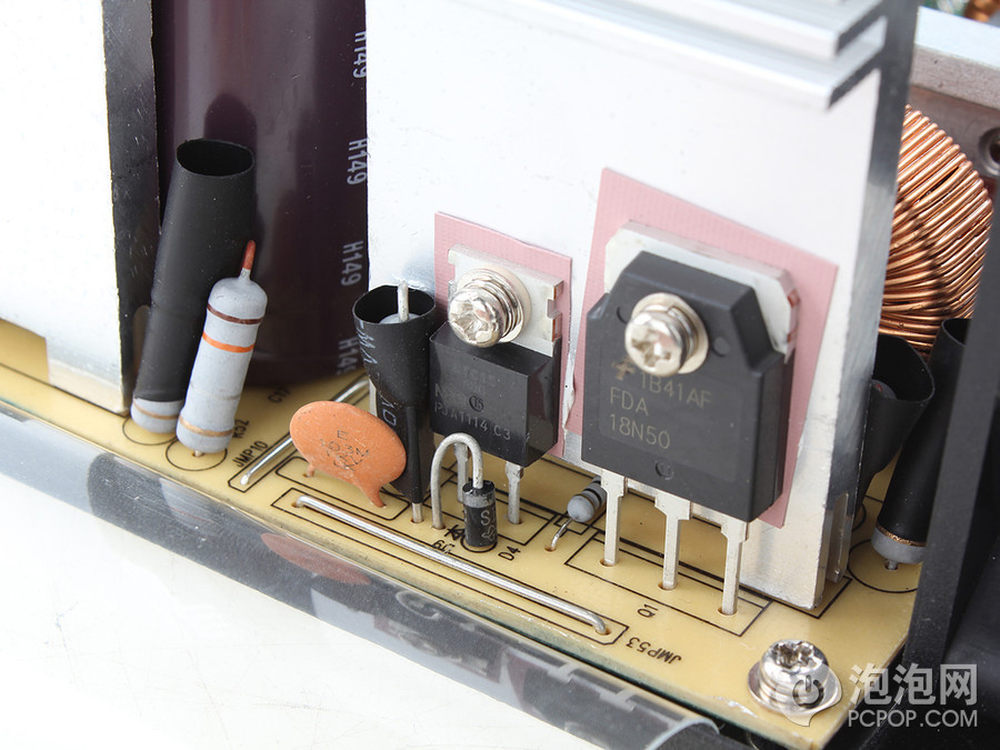

采用主动式PFC设计
10/12

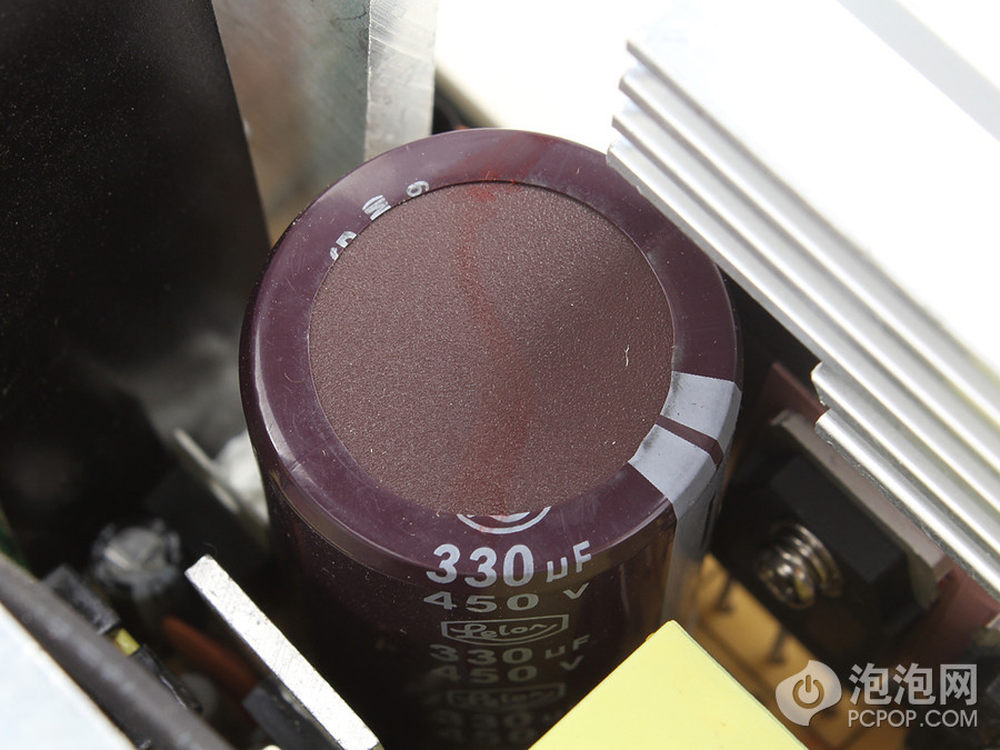

采用日系电容，能够在长时间、大功率的运行情况下稳定工作，电源使用寿命更长。
11/12

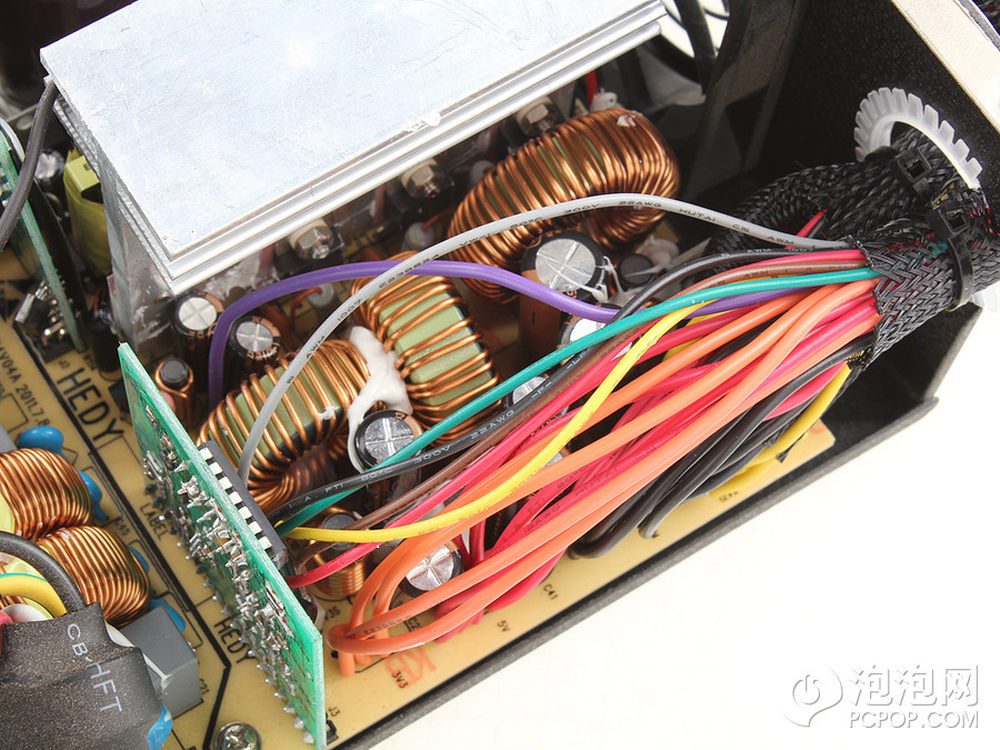

电压低压电路部分。低压电路包括三个储能电感，比较完整。
12/12

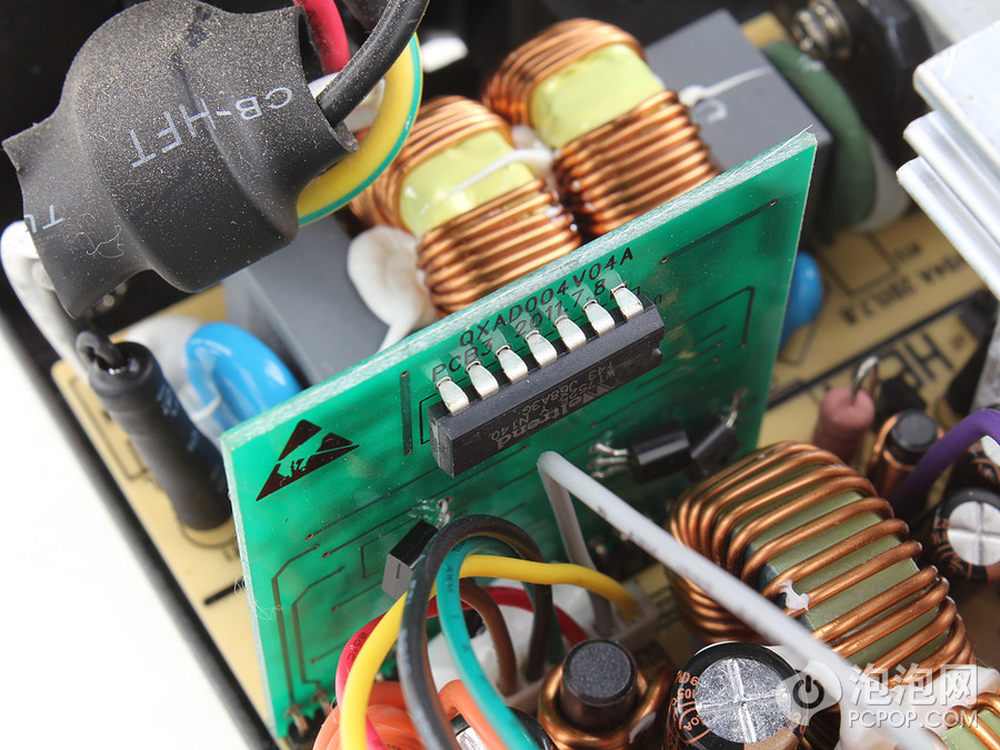

电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定 3.3 V、 5 V、 12 V(A)、 12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。
