发扬DIY精神！ITX主板轻松组建微电脑
1/22
随着电脑一体机的拥有轻便、不占位置等特性，最近成为了消费者的关注，但如有如此般的轻便快捷是需要附上一定的代价的，相对DIY电脑而已，可以看到售价是相对水分，这当然不能忽视品牌、售后及设计等，但对于入门DIY玩家来说，购买昂贵品牌一体机无疑是无法承受的，而近期笔者发现，具备“屌丝”特质的一名DIY玩家，通过超迷你的ITX主板及机箱，配合显示器DIY了一款“一体机”，性能还相当不弱了，主板型号为：梅捷SY-D2700-U3M，采用INTEL D2700芯片组，支持2.13G主频，并采用22mn工艺制作，功耗仅为10W，主板并集成处理器、图形核心，并板载MIMI-PCI插槽，支持装配无线网卡，整体而言，完全可以满足一般用户的使用需求。
2/22

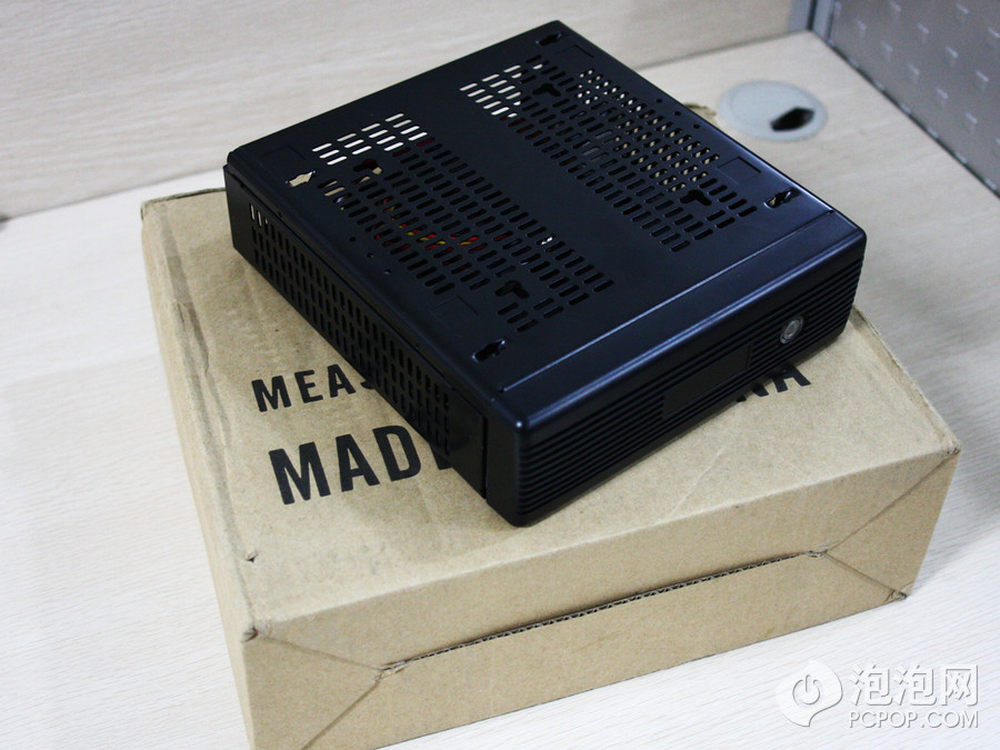

打造“一体机”，当然是需要把主机和显示器进行融合，主要取决于主机的大小，选一款迷你ITX型HTPC机箱，并且支持挂式设计是先要条件。淘宝上有部分HTPC机箱都是支持挂式设计，买机箱之前，一定要问清楚对应的需求是否满足。
3/22

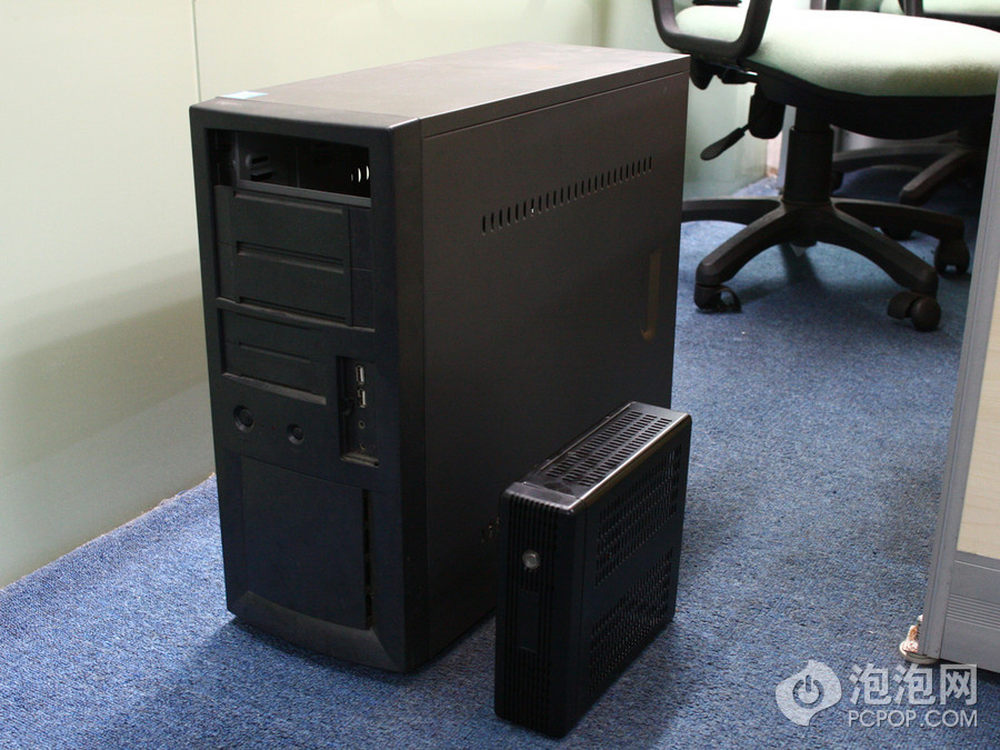

我们看到标准的ATX机箱对比ITX机箱的面积上的差别，对于DIY一体机来说，ITX机箱及对应ITX主板绝对是“标配”
4/22
该款ITX机箱是标配85W的内置电源，对于像D2700该类型的奔睿平台，功耗仅为10来瓦来说，同样也是满足的。
5/22

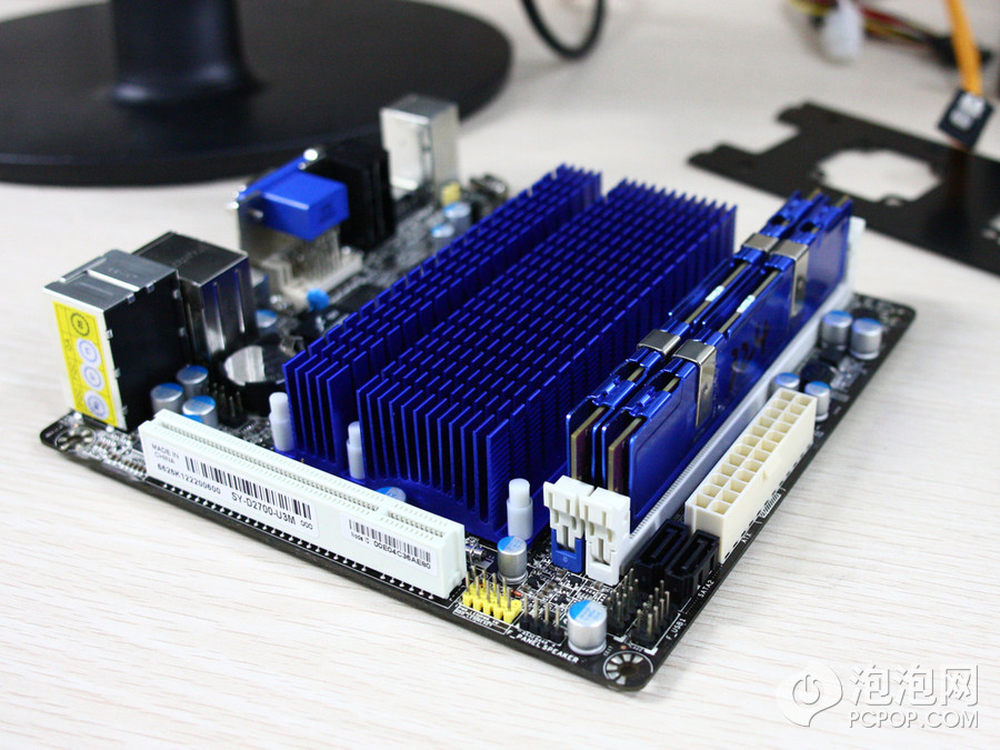

主板选择了梅捷D2700-U3M，ITX主板设计，全高清接口和静音散热，整合CPU和GPU，并且超低功耗，而且机箱自带的85W电源足够带得起整个平台，另外主板板载了双核处理器和图形核心，用来做HTPC平台或者BT下载机最适合不过。
6/22

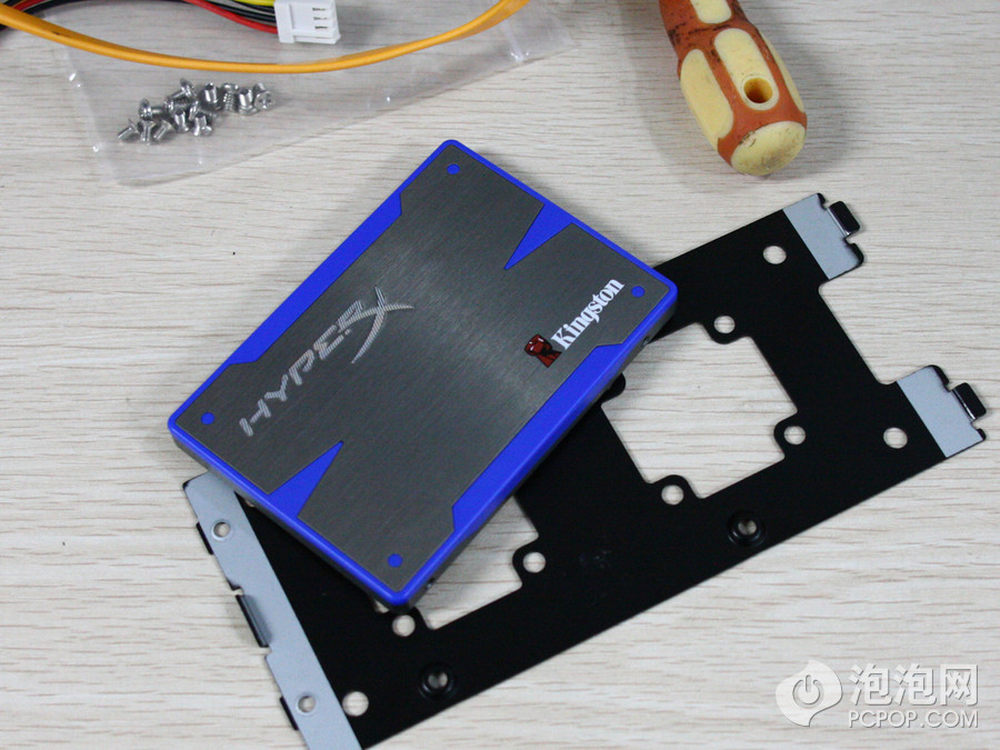

硬盘方面，选择了金士顿64G固态SSD硬盘，除了能提升主机存储速度之外，硬盘本来的体积小，发热量很低，更可以为机箱内部腾出更多空间。
7/22

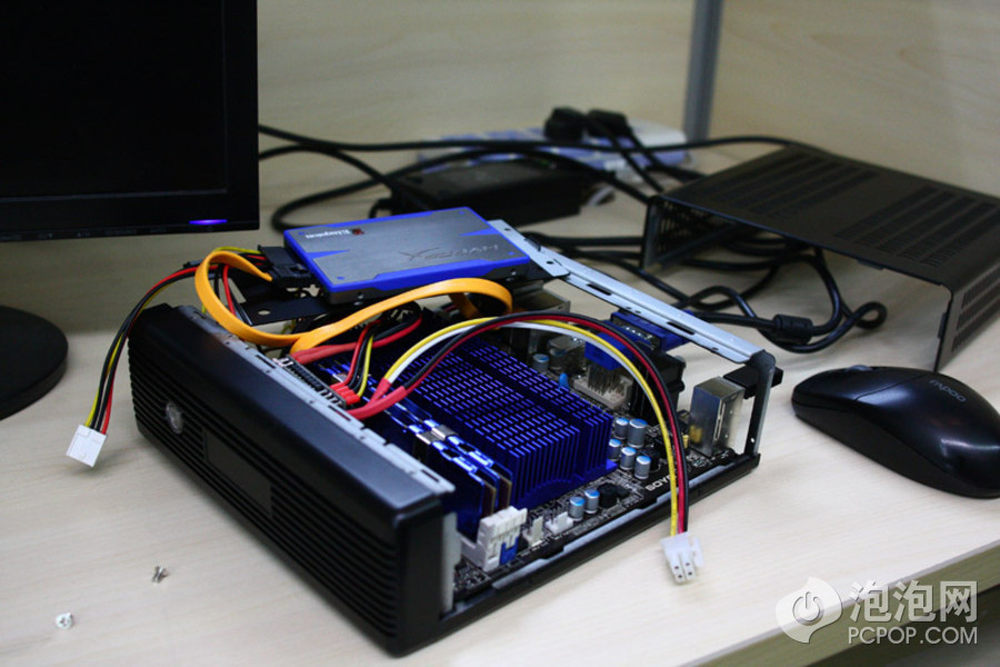

大体就这些配件，ITX规格的主板及给力的固态硬盘，轻易就放进了小机箱里面。
8/22

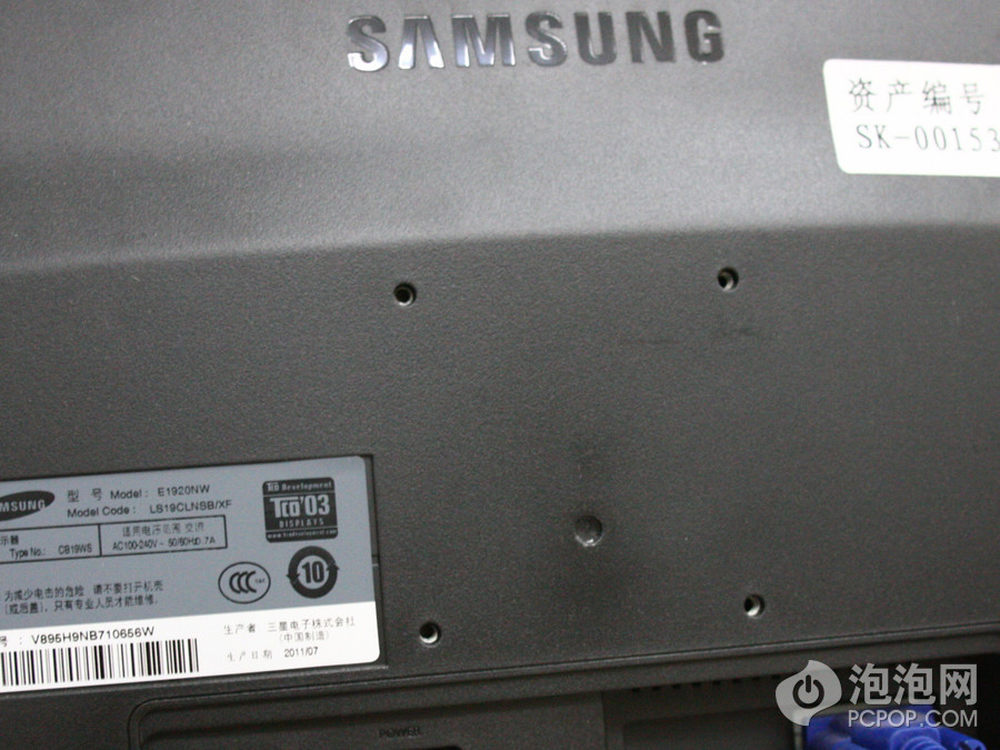

目前大部分显示器背面都有4个安装螺丝孔，可以有来作挂墙式使用。现在配合这款迷你HTPC机箱带有的挂式设计，可以融合为“一体机”。
9/22

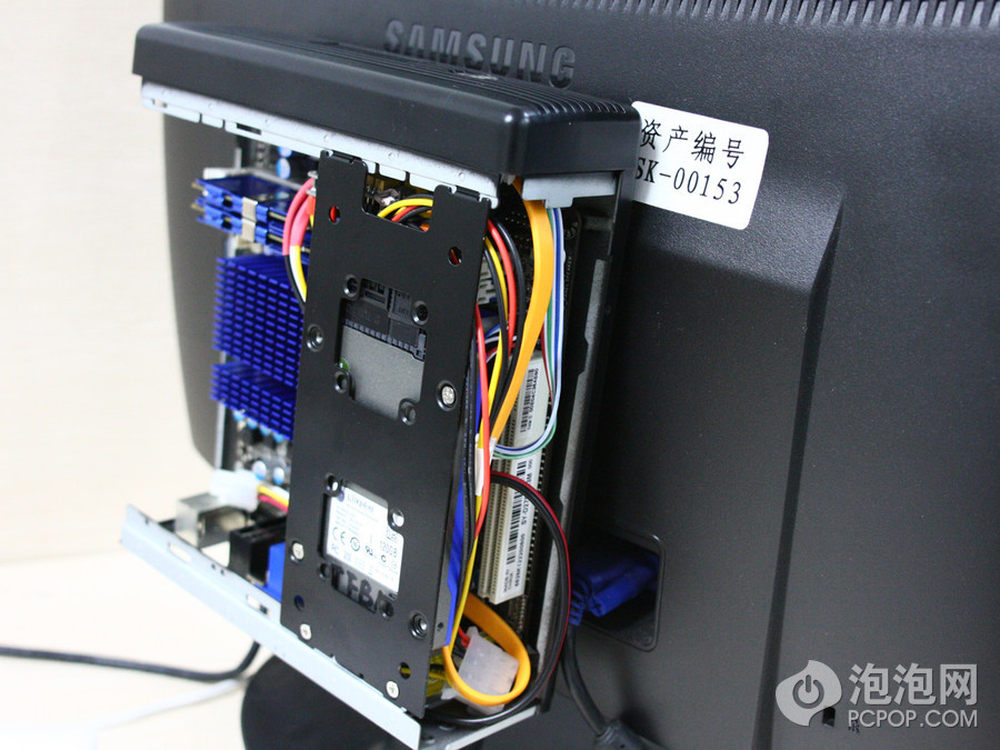

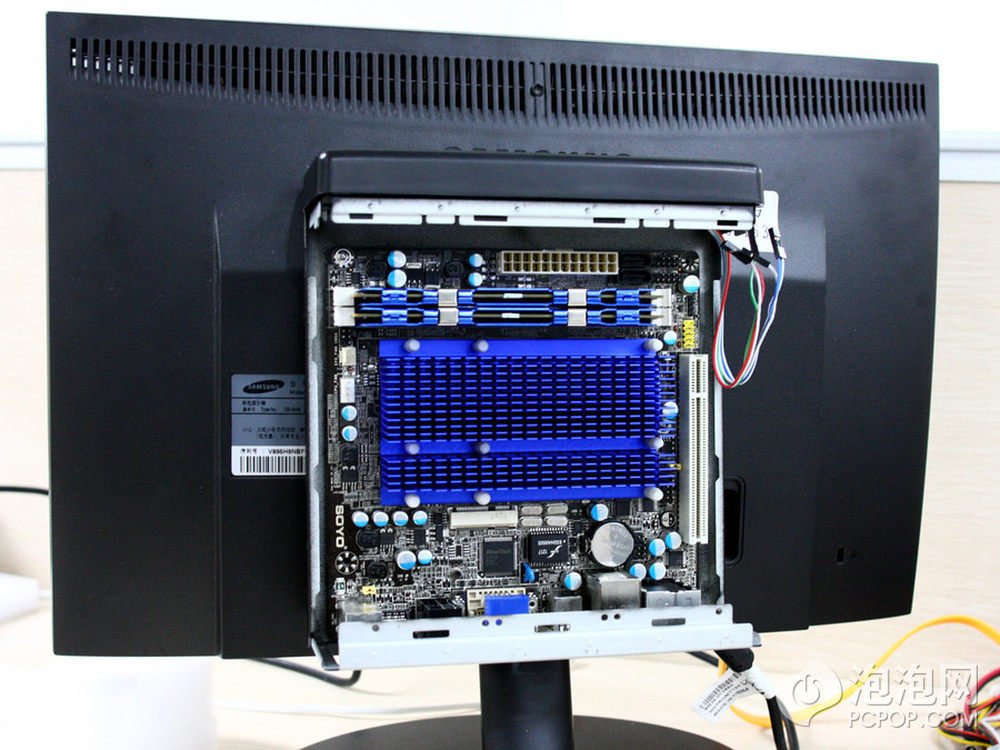

安装步骤很简单，先把机箱固定在显示后面，机箱自带4个挂式螺丝，足够承托这台ITX主机，然后再把梅捷D2700主板安装上去，接口向下方，这样更方便接电源线和视频接口线。由于机箱和主板刚刚吻合，所以很轻松就安装上去。
10/22
侧面来说一张，看整体非常轻薄，内置微型电源，由于较少的线材，所以也过多的考虑如何走线。
11/22

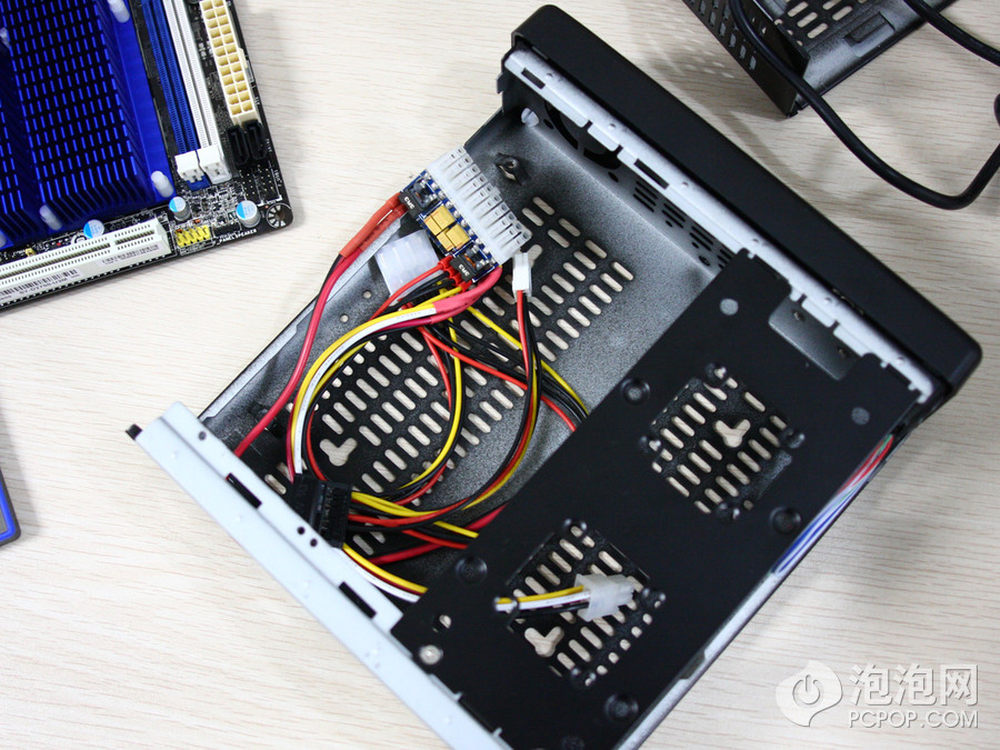

第二步，插上内存（金士顿DDR3 1333 2G*2）和机箱自带的额定85W小电源，把金士顿64G固态硬盘安装在硬盘架上，再固定在机箱内部。虽然主机内电源线不多，但把机箱内部电源线布置好，能更有利于机箱散热。
12/22

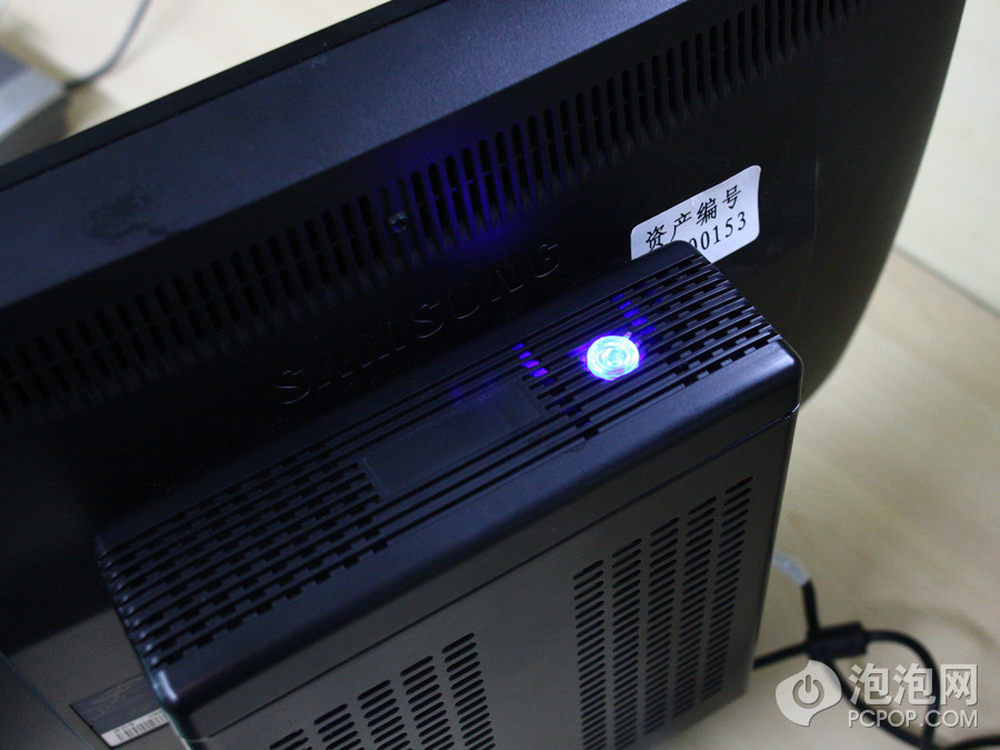

因为ITX主机配件本来不多，所以简单两步就可以把机箱固定在显示器上面并安装好，由于机箱本来面积就不大，所以显示器完全把主覆盖，很巧妙地把主机隐藏起来了，真正打造成DIY一体机了。
13/22
这种融合“一体机”对比以前的传统主机能够节省出更多的面积空间，有低功耗，高性能和制作成本低的优点，整体而言，非常适合办公用户和HTPC高清用户。喜欢DIY的用户可以尝试一下。
14/22

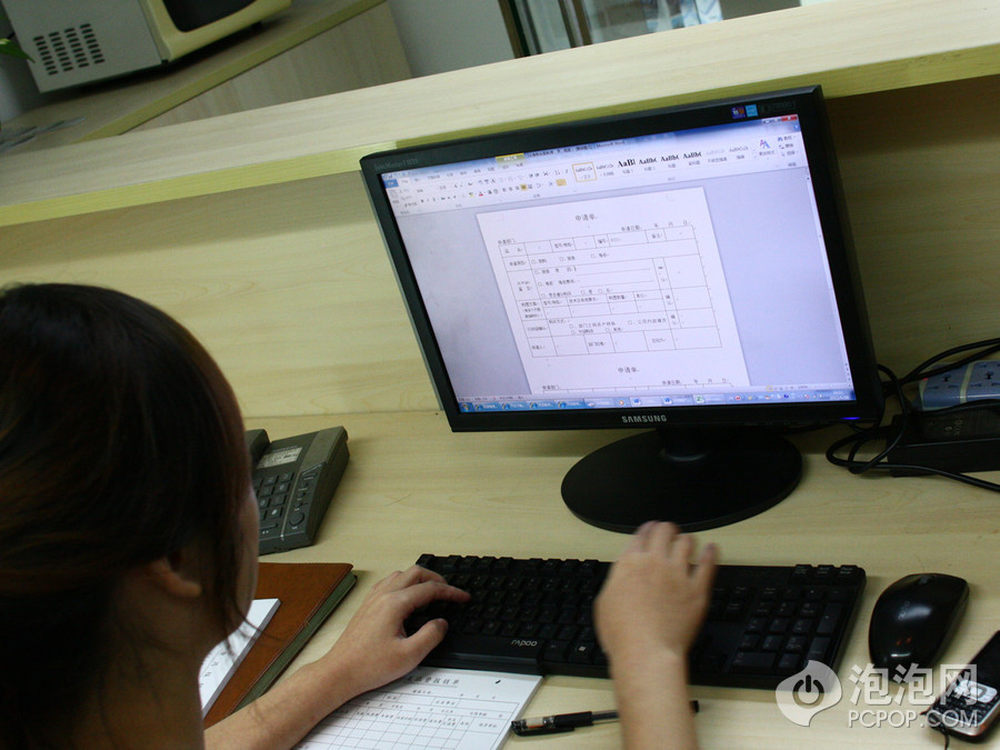

忙里偷闲，上上网；我们看到一体机不占位置。
15/22
板载USB3.0芯片，使梅捷D2700支持USB3.0传输接口，对于目前众多的USB3.0设备及10倍于USB2.0的速度，是主板拥有极强的实用性。
16/22

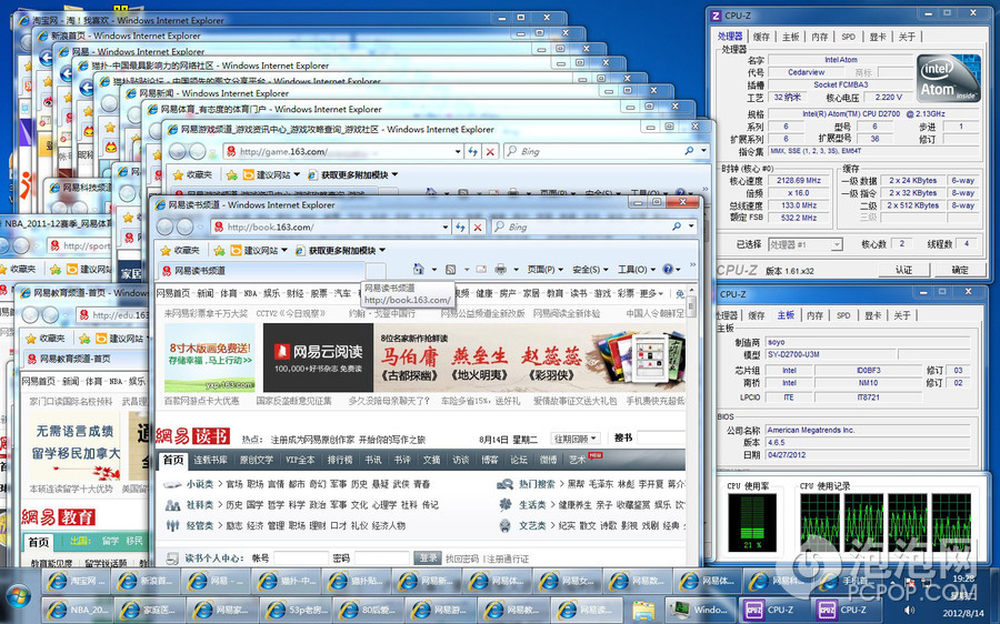

虽然采用Intel奔睿平台，配备双核D2700双核2.1G主频，但对于一般的日常应用还是没有问题，我们看到打开20个网页、两个Cpu-z等等，平台均没有压力。
17/22

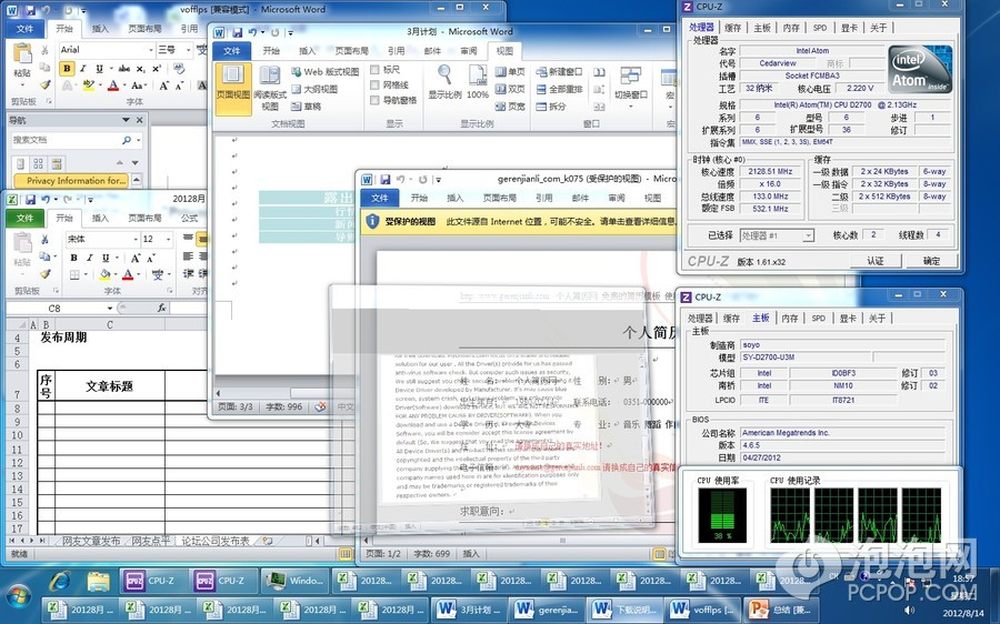

同样为了考验平台同时运行程序的能力，同样打开了12个Execl、4个Word、1个PPT，我们看看占用率为36%%，总体来说资源的占用还是比较低的。
18/22

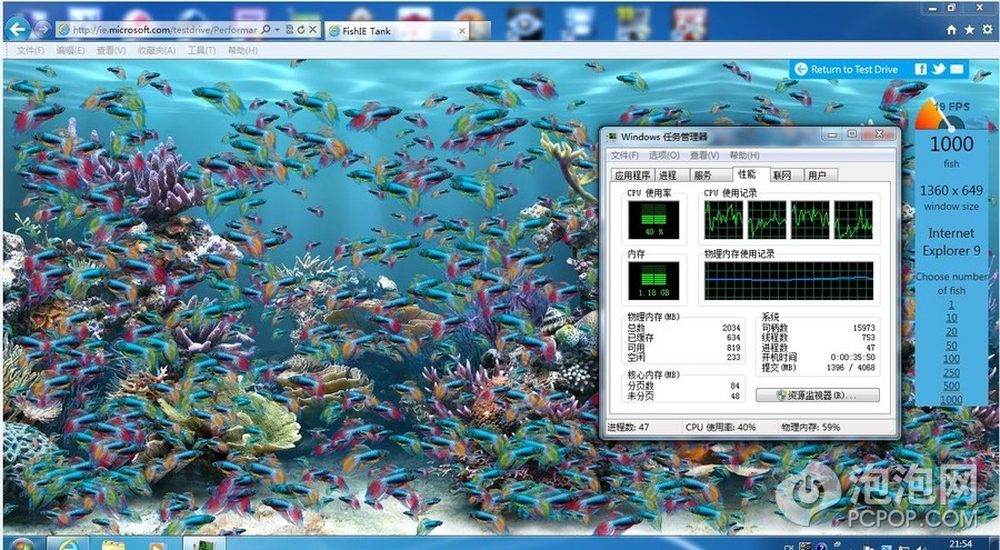

另外我们都知道，Intel D2700是采用全新22nm工艺打造，内置GPU加速功能，即可支持各方面的并行计算，如常见的Flash占用，上图为为开启GPU加速功能，仅为19FPS，占用率也较高。
19/22

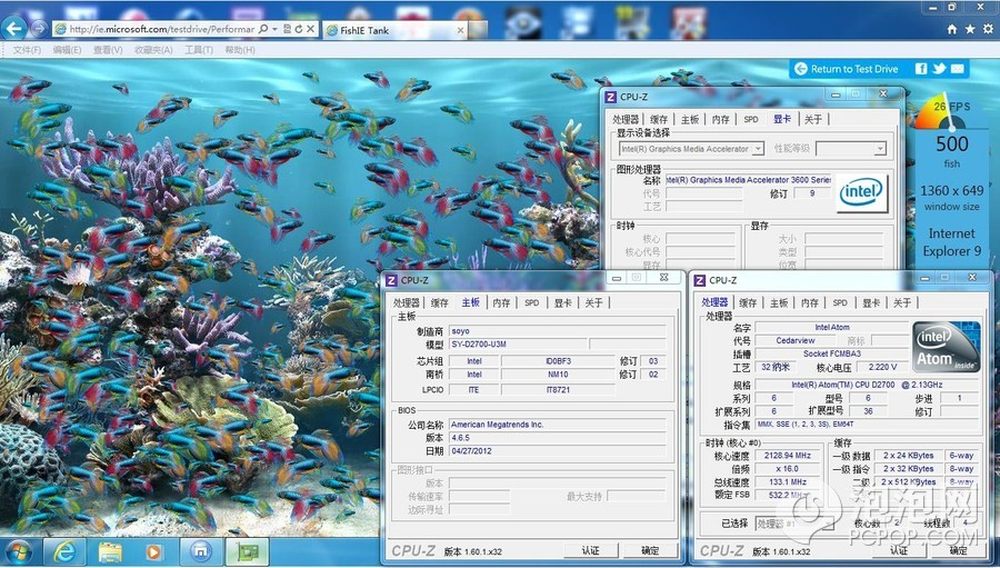

打开GPU加速后，我们看到FPS提升到26帧，CPU占用率也理应下降。
20/22

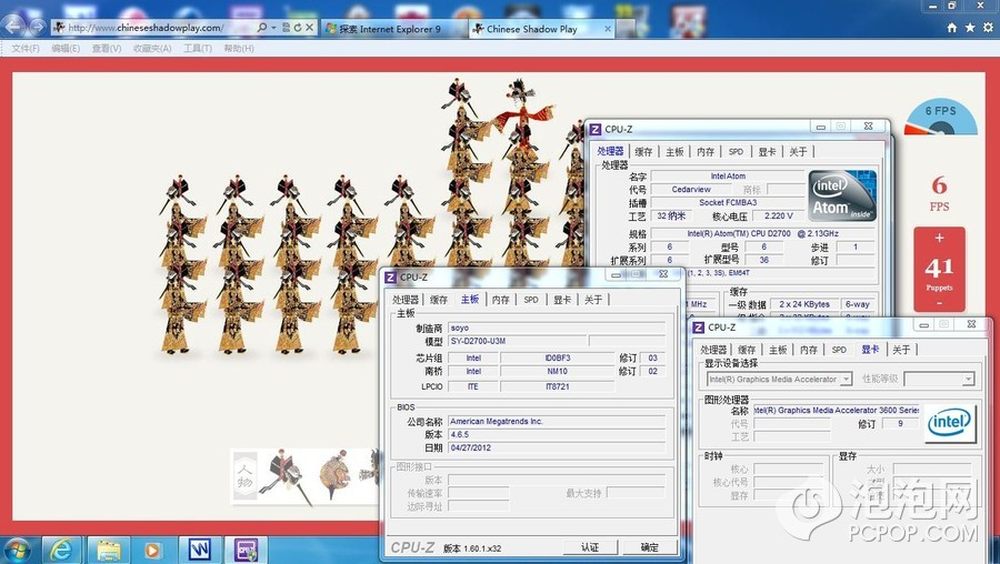

上图的测试同样为测试加载大量Flash数量及质量的处理能力，同样没有开启加速时仅为6FPS。
21/22
同样打开了GPU加速功能后，看到FPS迅速提升，让GPU可以分担CPU的处理能力，加强处理及使用效率。
22/22
除了Flash的支持、高清视频的硬解支持之外，在图片处理方面，并行加速也提供对Photoshop上的支持，我们从上图看到，开启并行加速后，Phtoshop在基础的放大缩放、渲染等均有极大的帮忙。
梅捷该款D2700产品，最大的亮点是采用ITX规格尺寸、完全的视频及音频的输出接口，另外从性价比角度方面，主板集成双核2.13G处理器、INTEL GMA 3600系列视频核心，用户只需购买其他配件即可搭建平台，再者该主板采用零噪音的被动散热及超低仅为10W的芯片组功耗，也可满足对静音低碳的用户需求。
