可修复性更高!三星Note 10.1平板拆解
1/47
三星的新平板电脑GALAXY Note 10.1发布之后，国外著名网站iFixit就第一时间对其进行了拆解。从拆解结果来看三星GALAXY Note 10.1拥有更高的可修复性（可修复性得分为8.1分 满分为10分），而苹果The New iPad的可修复性得分仅为2分。而且由于内部精巧的设计结构，能够在Phillips screwdriver和一些辅助工具的帮助下很轻松的取出芯片，连接线，接口和主板等等原件。不过此次并没有拆解S Pen。
拓展阅读 三星Note 10.1试玩：
【四核手写时代！GALAXY Note 10.1试玩】
四核支持手写 三星Note 10.1评测：
【四核 手写 GALAXY Note 10.1抢先评测】
2/47

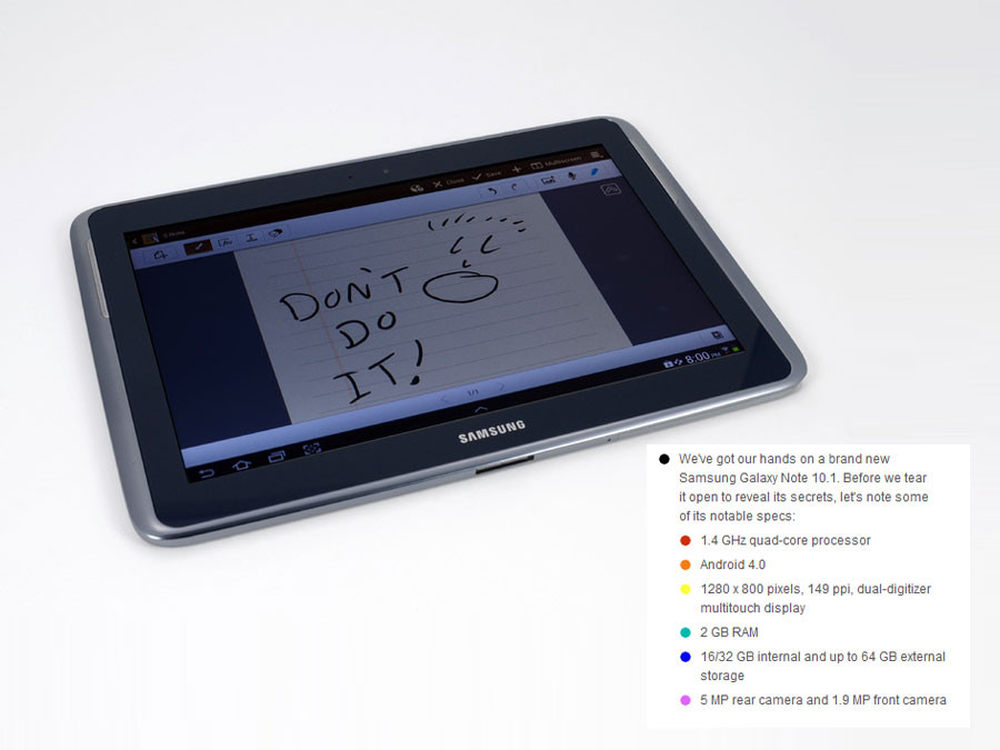

全新的三星GALAXY Note 10.1拆解揭秘。首先让我们介绍一下它应的硬件配置：三星GALAXY Note 10.1平板拥有1.4 GHz的四核处理器，采用Android 4.0操作系统，屏幕1280?800像素，每英寸像素分布密度149PPI，双数字转换器的多点触控显示屏，2GB RAM，16/32GB内部和外部存储高达64GB，500万像素的后置摄像头和190万像素的前置摄像头。
3/47
三星GALAXY Note 10.1每英寸像素分布密度高达149PPI，双数字转换器的多点触控显示屏，2GB RAM，16/32GB内部和外部存储高达64GB，500万像素的后置摄像头和190万像素的前置摄像头。
4/47
三星GALAXY Note 10.1采用了双数字转换器的多点触控显示屏，2GB RAM，16/32GB内部和外部存储高达64GB，500万像素的后置摄像头和190万像素的前置摄像头。
5/47
三星GALAXY Note 10.1边角处设计的S Pen，可以很好的与平板电脑相结合。
6/47

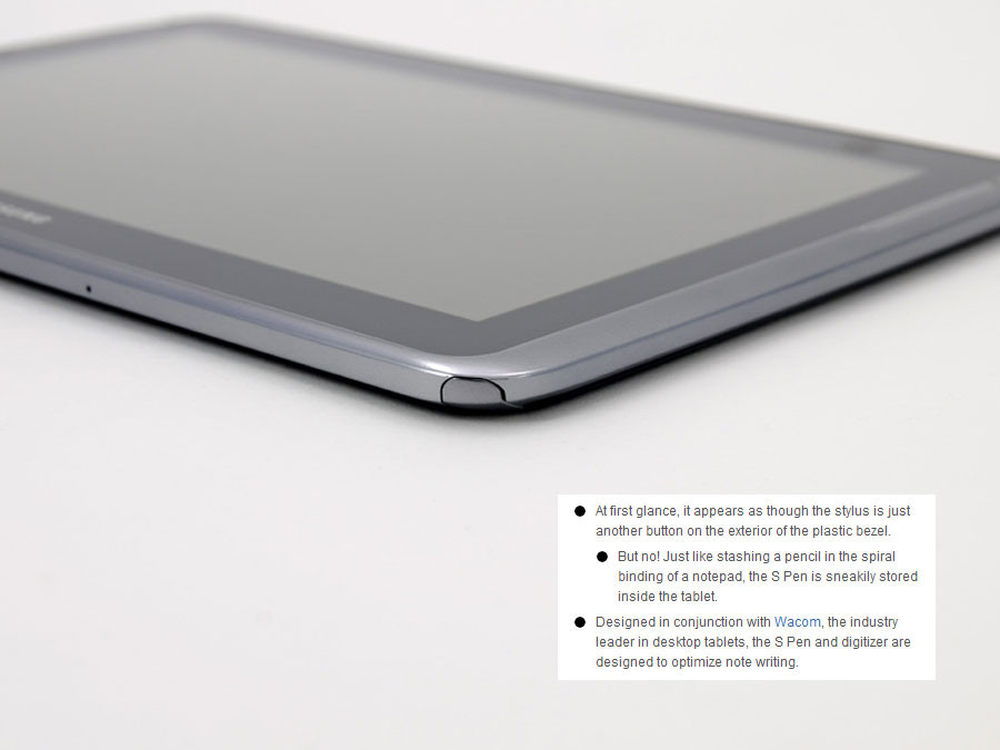

S Pen的设计与Wacom结合，在桌面平板电脑行业处于领先地位。
7/47

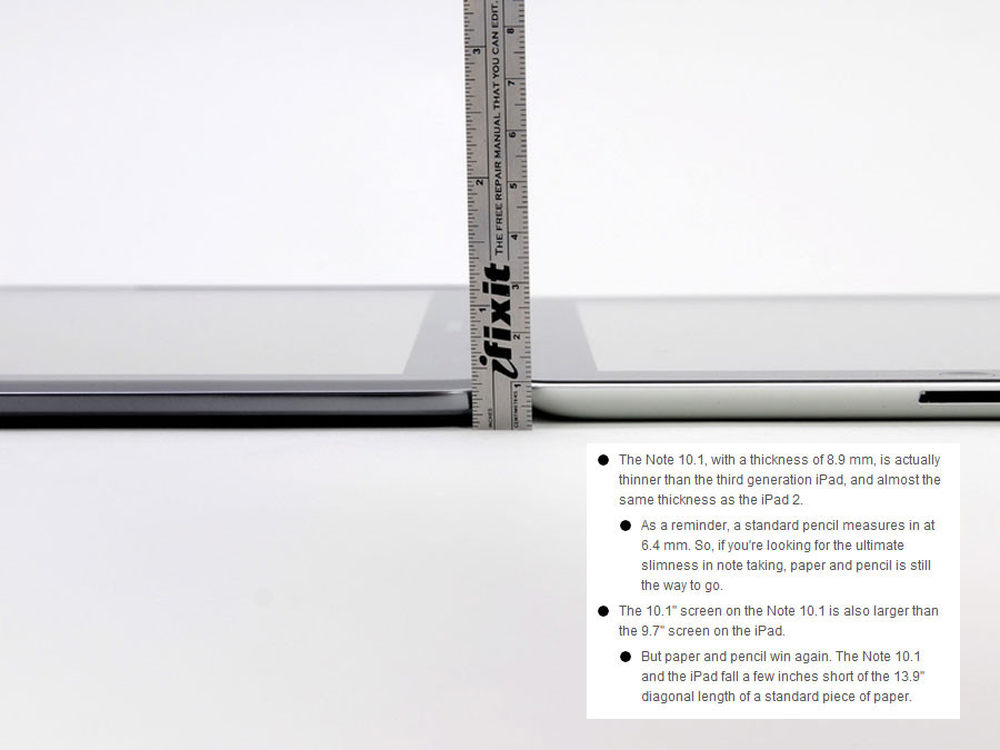

三星Note 10.1的机身厚度为8.9毫米，即使是和苹果目前最薄的iPad2相比，三星Note 10.1也要更薄一些，更不用说The New iPad了。
8/47

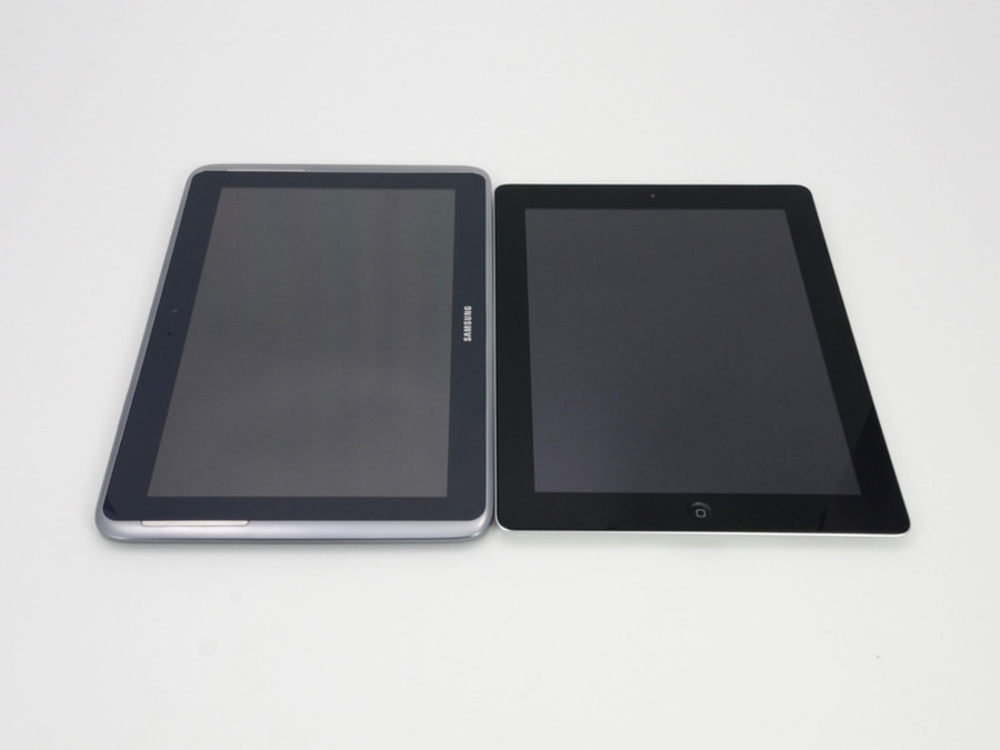

三星GALAXY Note 10.1采用的10.1英寸屏幕也要比9.7英寸的苹果iPad更大。
9/47

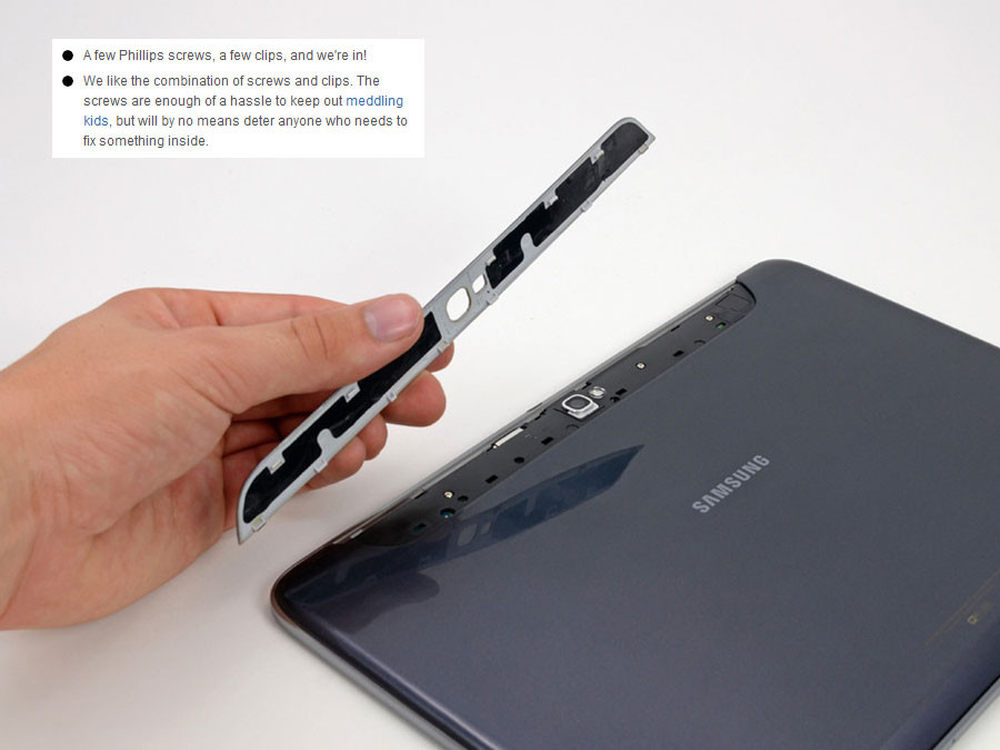

从背板摄像头处开始入手，拆卸几个螺丝就能取下来了。
10/47

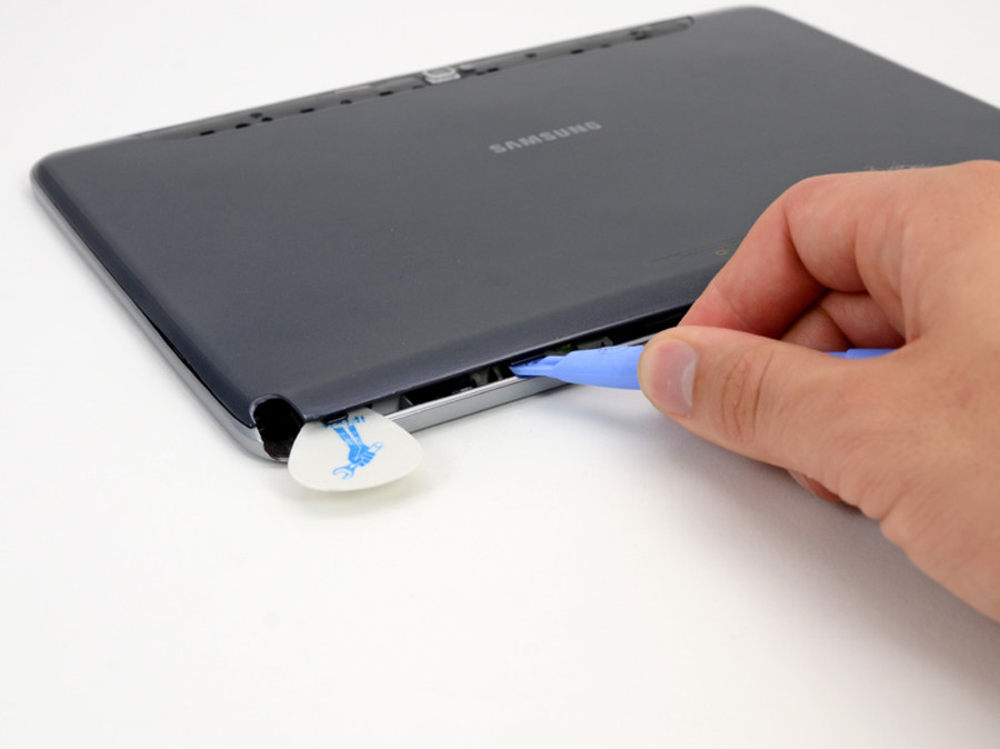

使用工具翘起背板并打开Note 10.1。
11/47

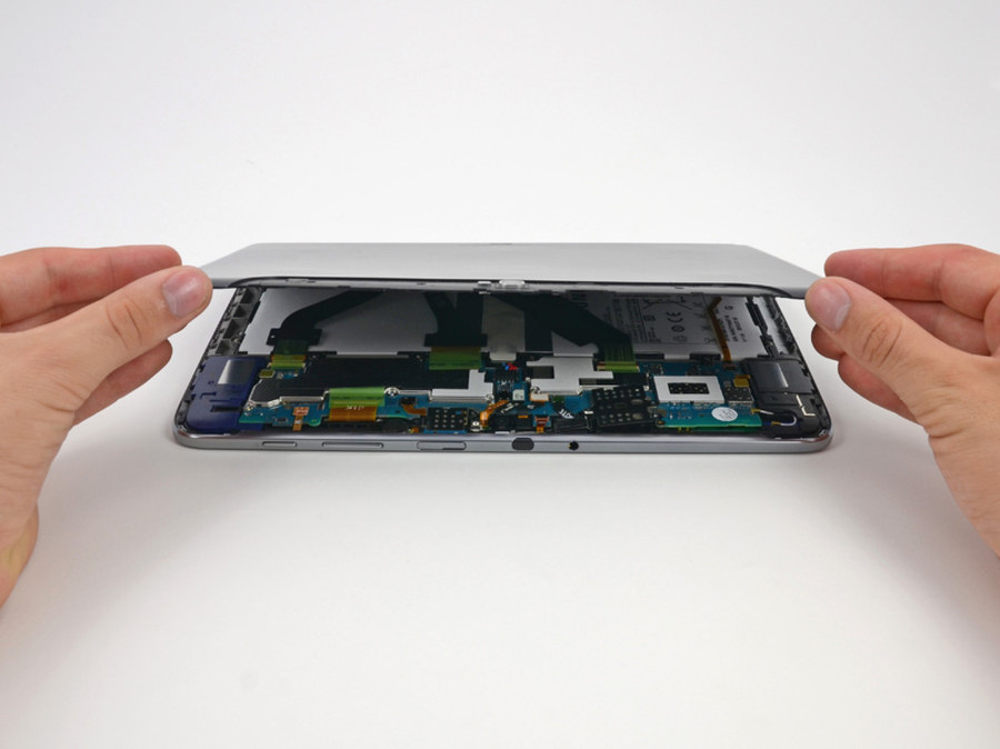

打开三星GALAXY Note 10.1平板背板。
12/47

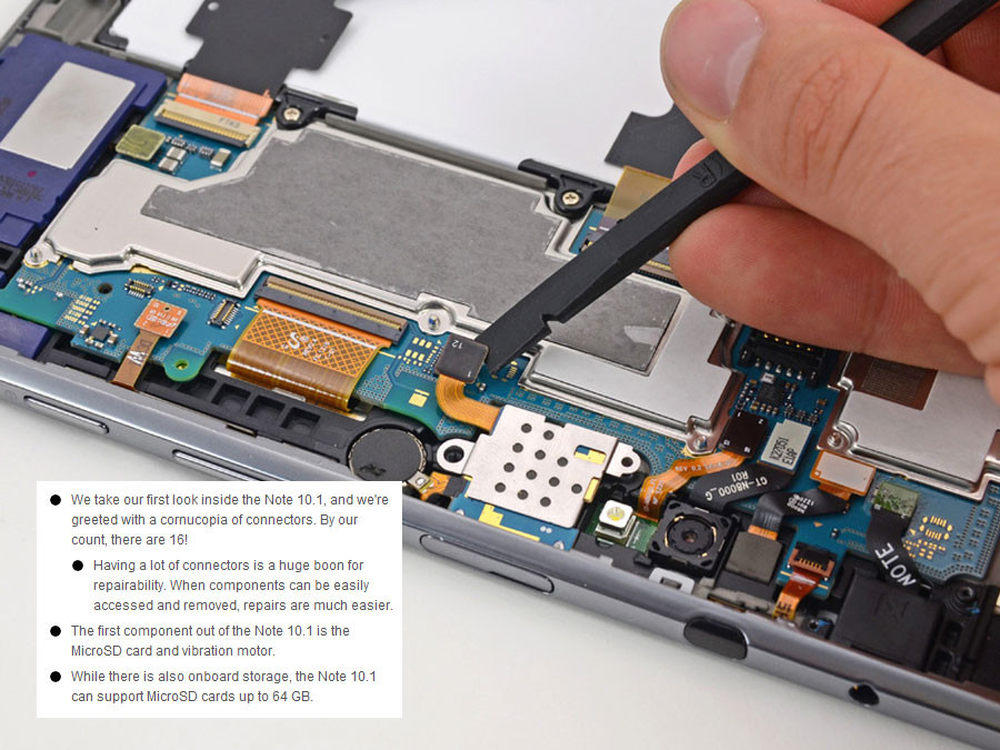

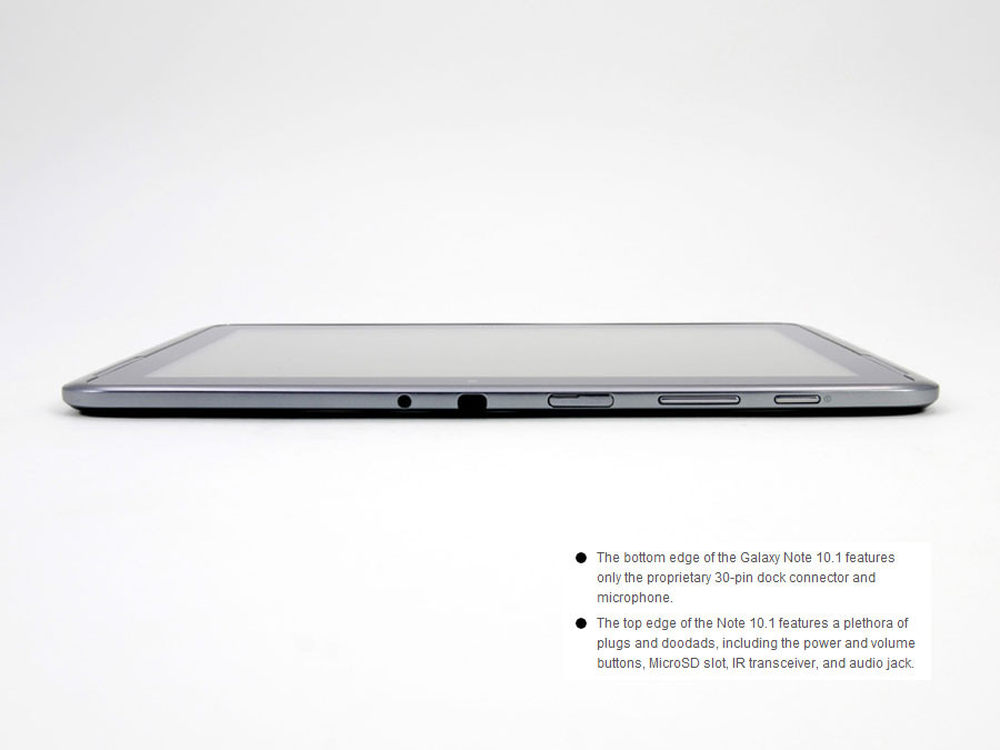

Note 10.1内部拥有丰富的接口，根据iFixit的估计应该有16个。
13/47
如此多的连接器设计，其实非常好的消息，因为这样维修性更高，组件也可以非常方便的取出甚至更换。
14/47

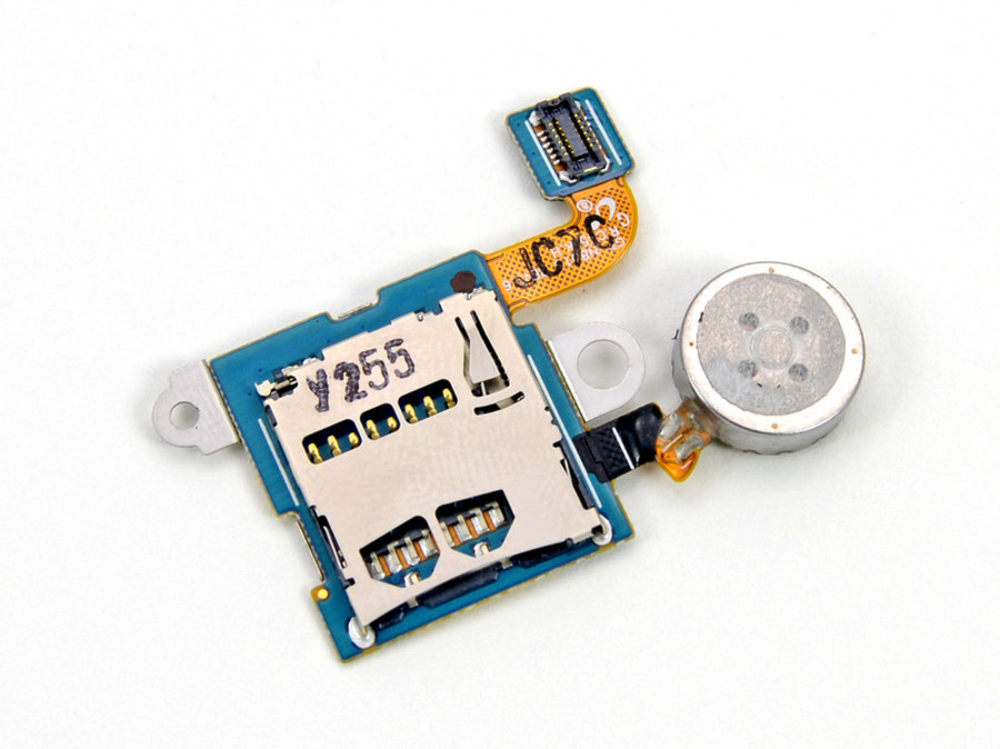

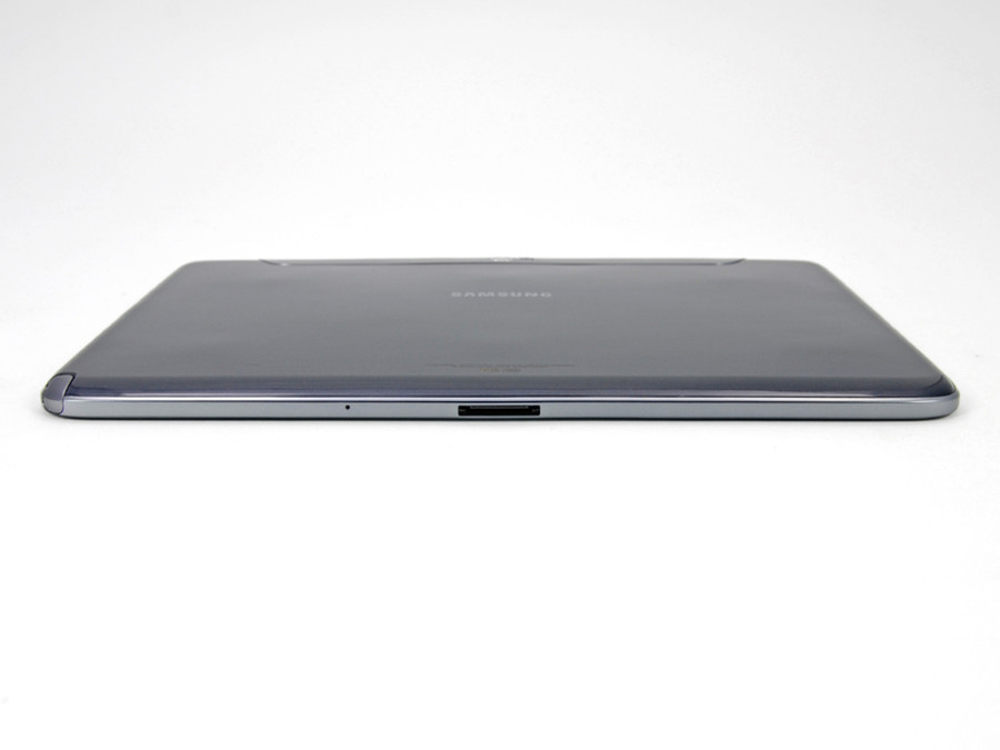

虽然也有内置存储器，但是三星Note 10.1可以支持高达64 GB的MicroSD卡。
15/47

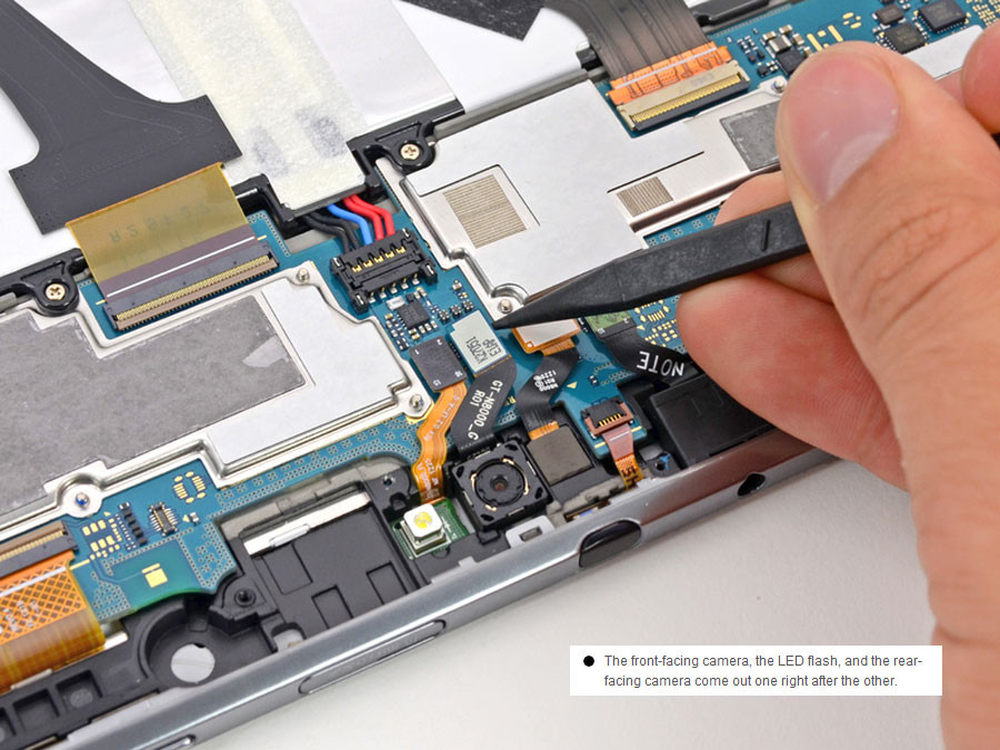

拆卸三星Note 10.1背板内部的500万像素摄像头。
16/47
拆卸背板内部的LED闪光灯。
17/47
拆卸Note 10.1的190万像素的前置摄像头。
18/47

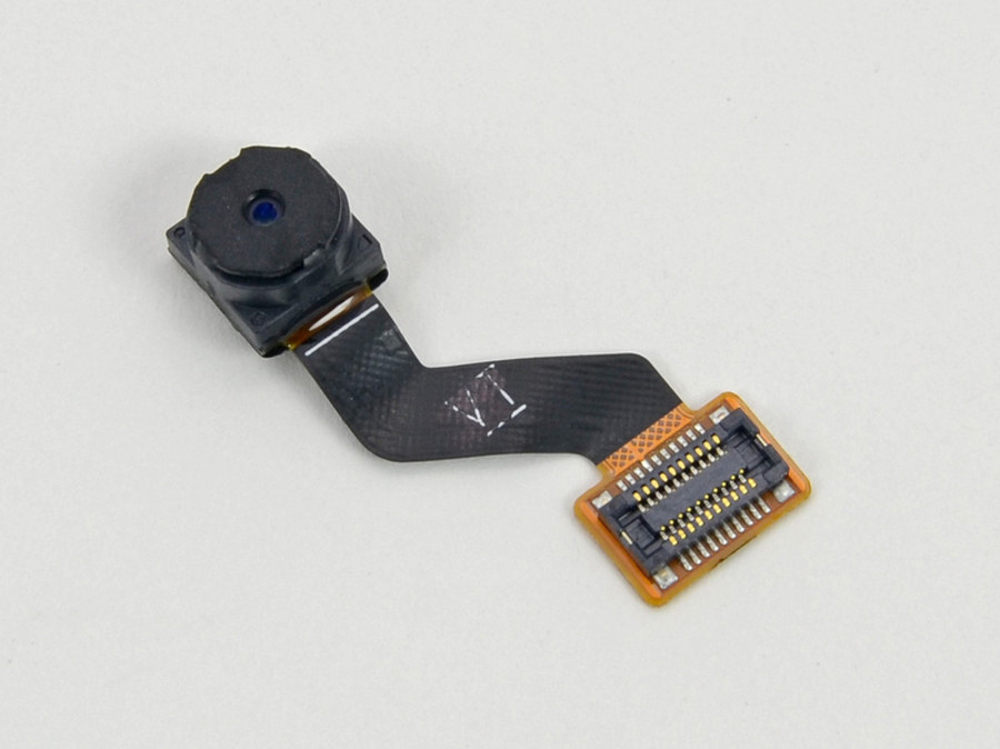

后置摄像头拆卸后特写。
19/47

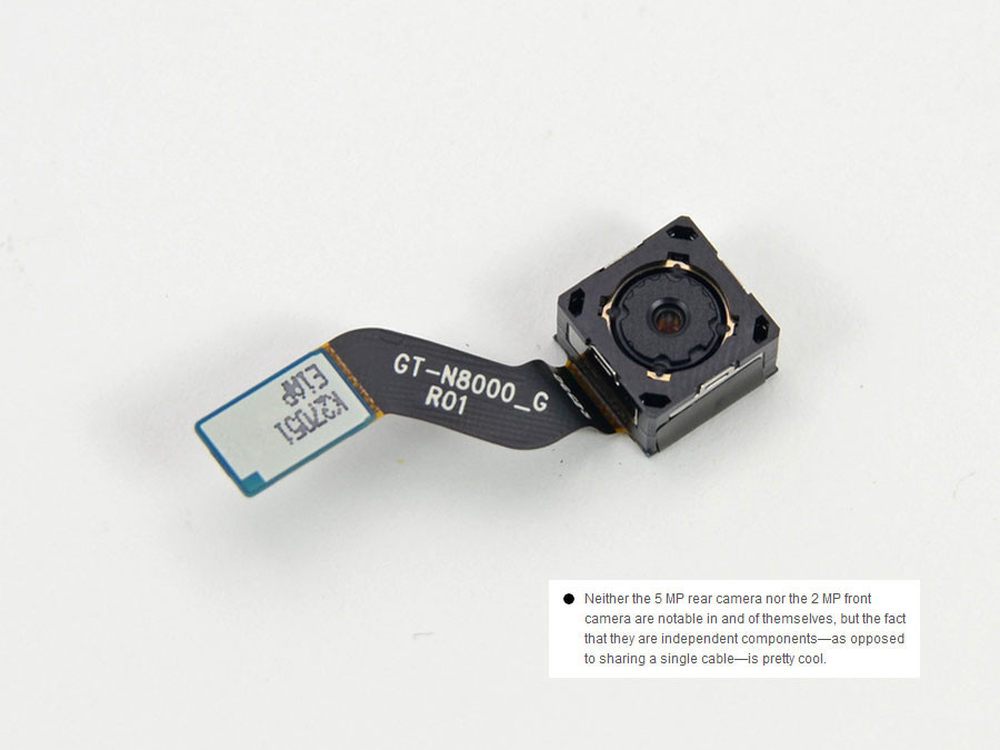

前置摄像头拆卸后特写。事实上前后摄像头是独立组件，不是共享的一根电缆。
20/47

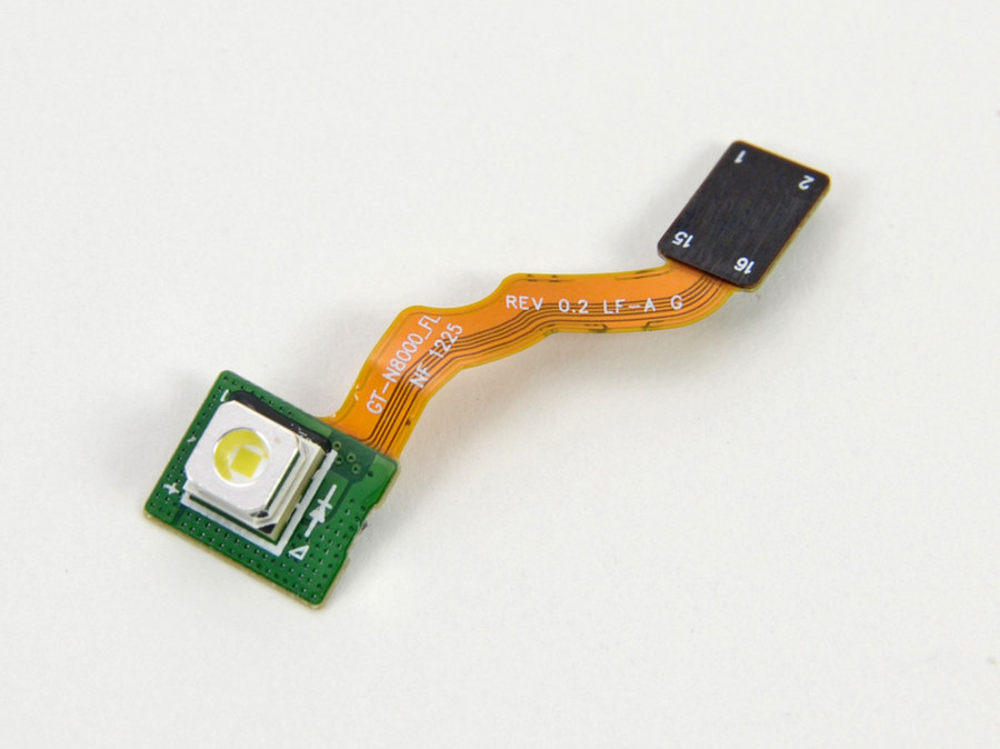

LED闪光灯拆卸后特写。
21/47

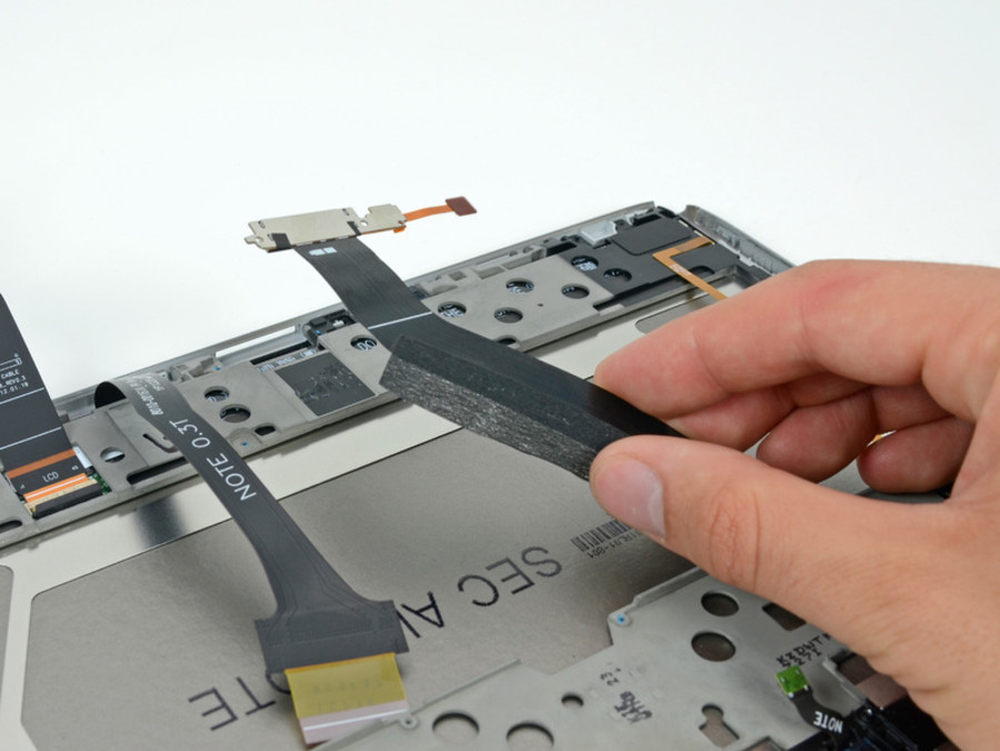

三星Note 10.1的带状电缆很容易分离。
22/47

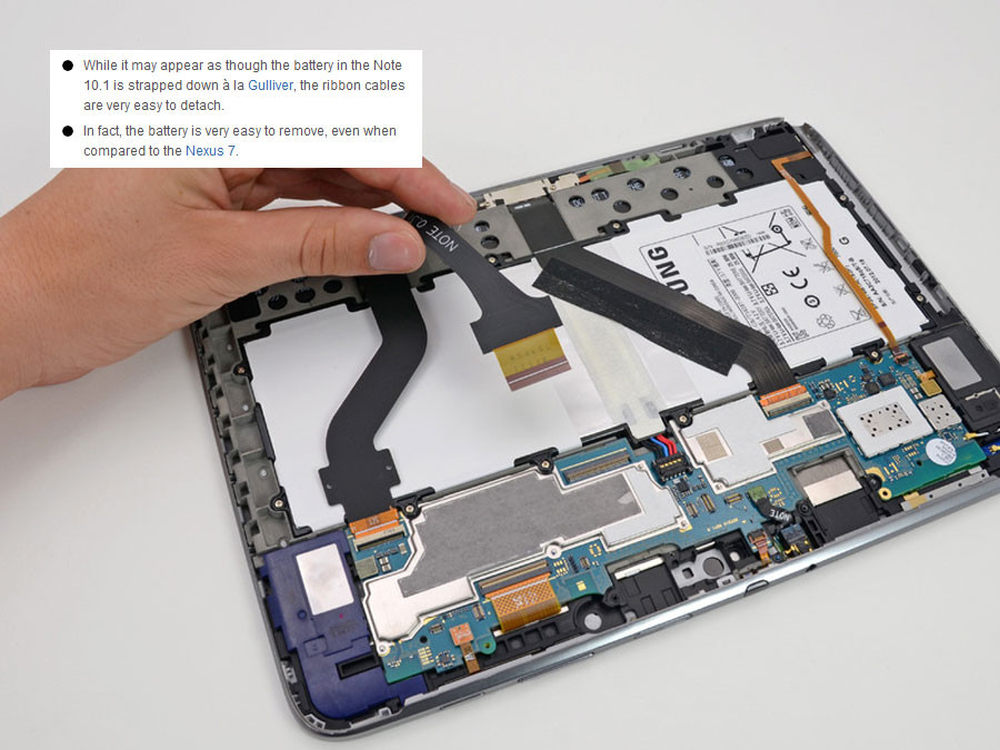

Note 10.1的电池也非常容易拆卸，即使是相比谷歌的Nexus 7。
23/47

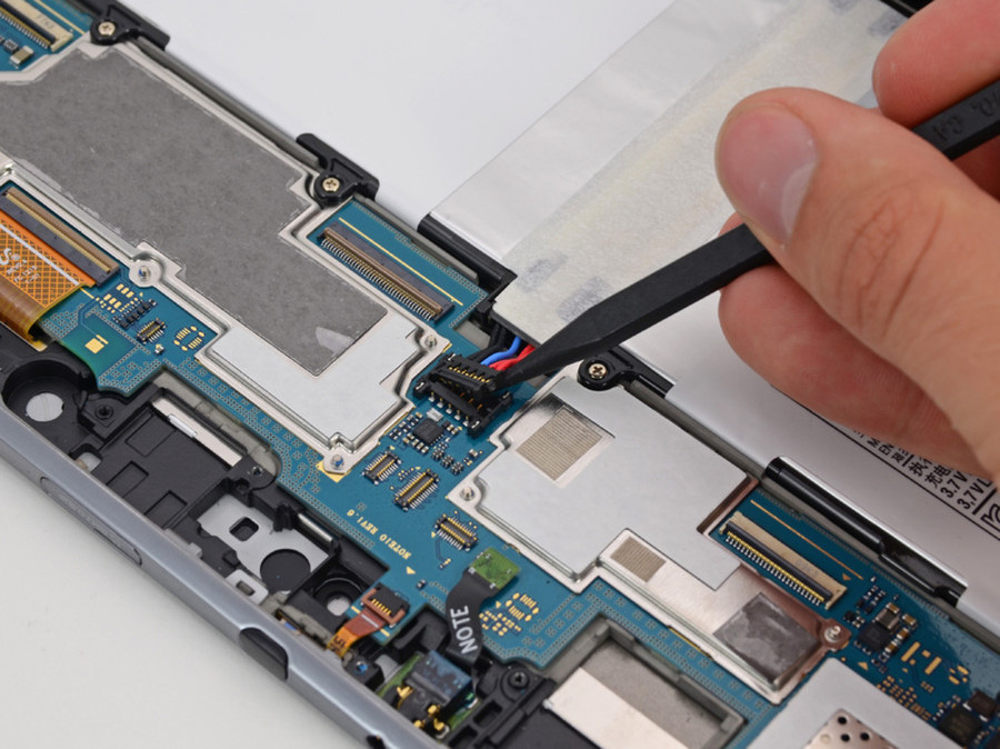

切断电池排线连接
24/47

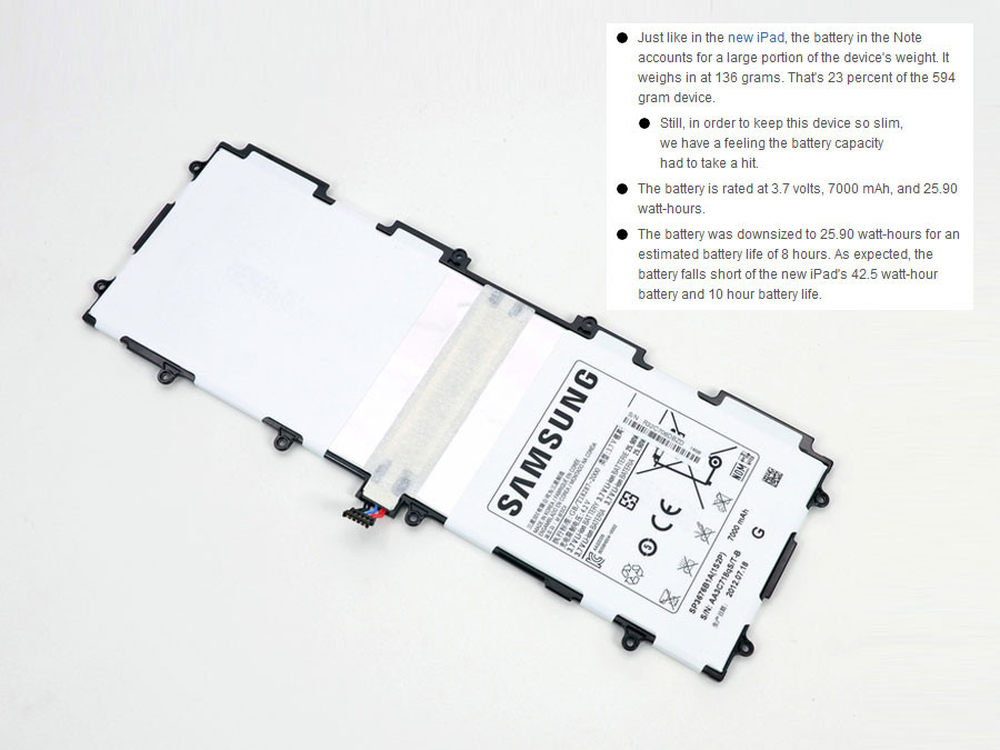

电池总是注定了要占重量的很大一部分，不过三星为了保证内部空间，把电池设计的非常薄。Note 10.1的电池精简到25.90瓦特小时，8小时的电池寿命的估计。正如所料，电池属于新的iPad的42.5瓦小时的电池，10小时的电池寿命。
25/47

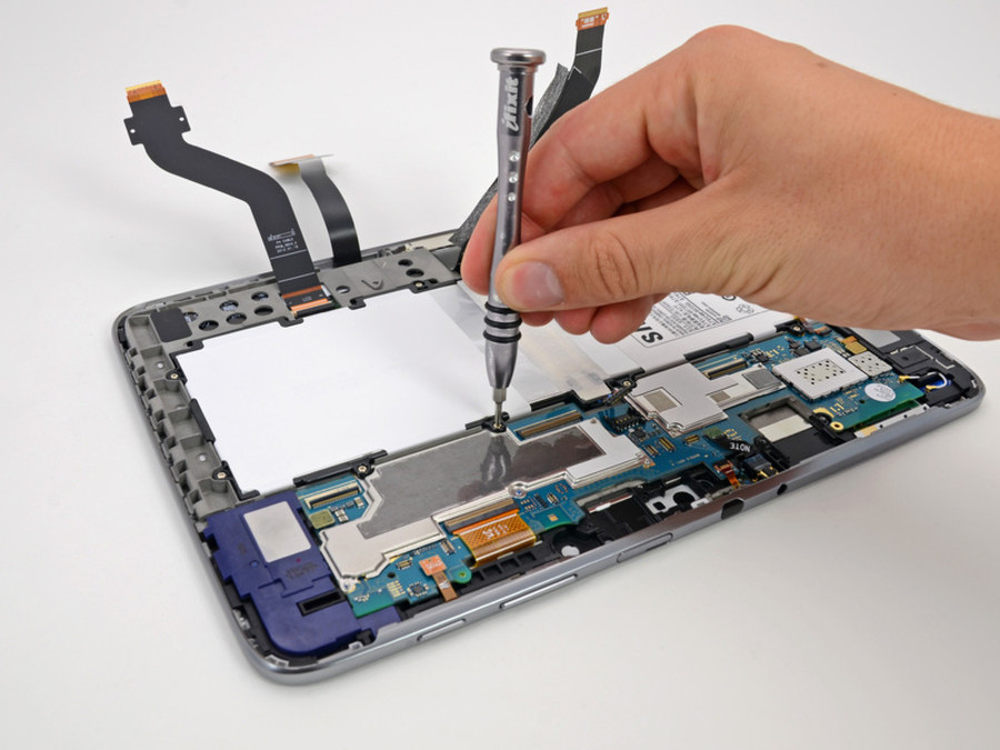

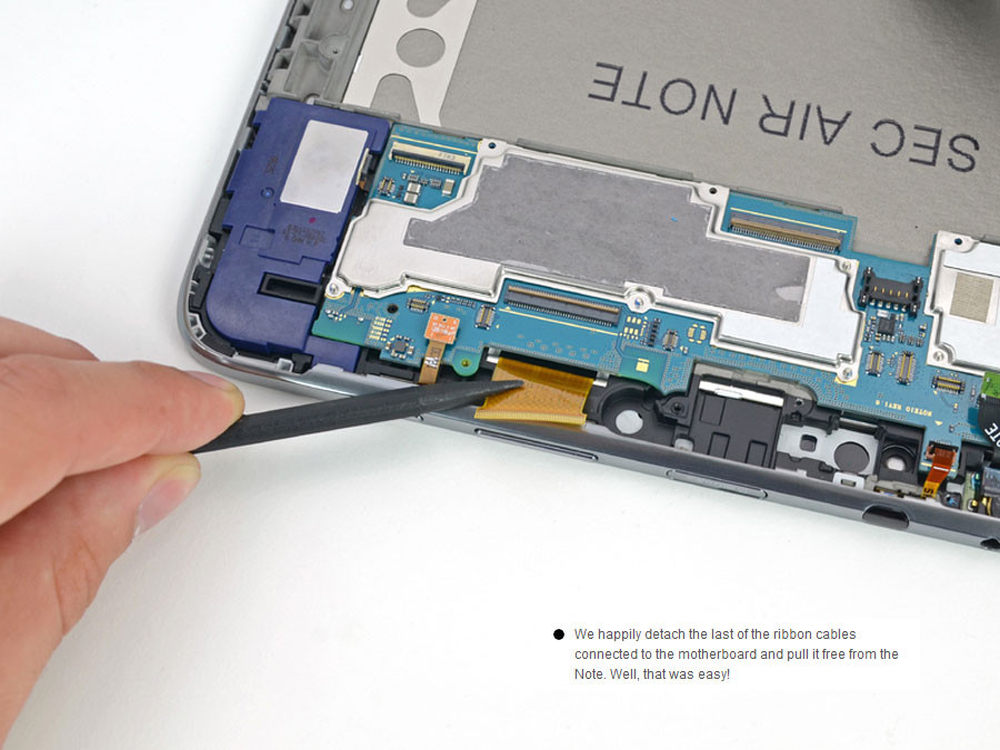

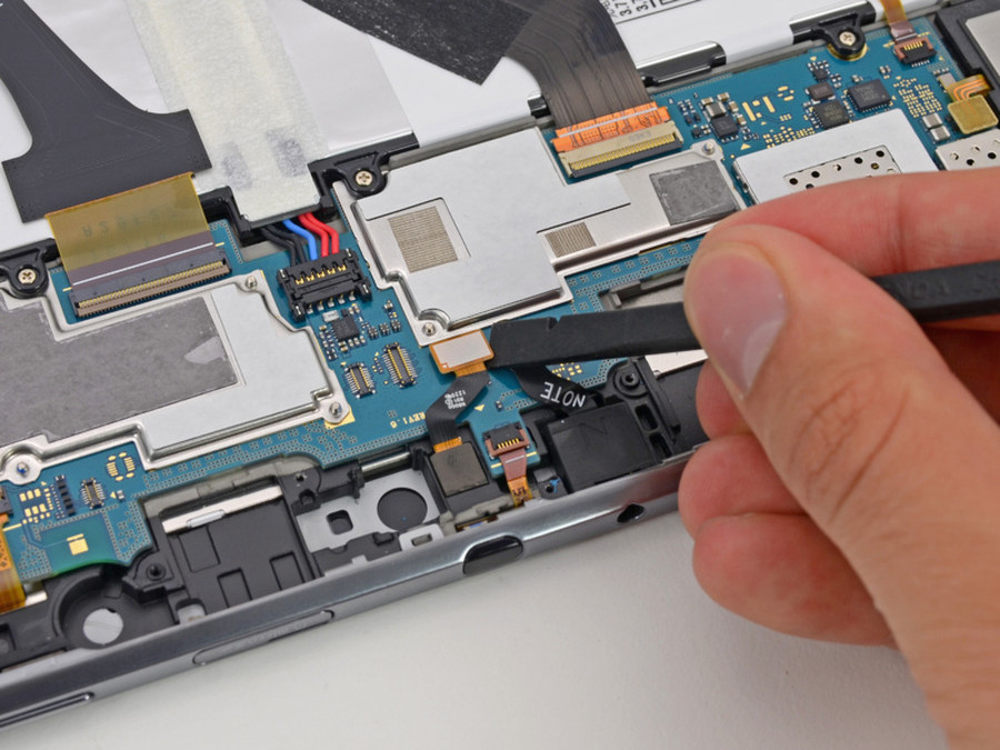

分离最后的连接到主板上的带状电缆。
26/47

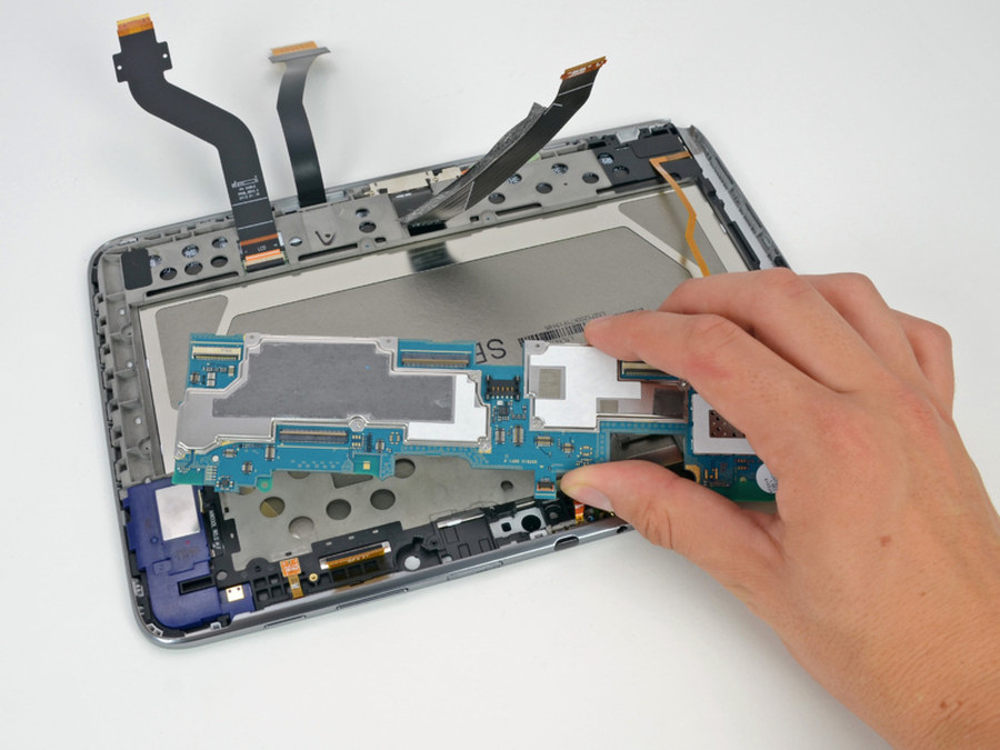

取出Note 10.1的主板，瞧~这是不是很容易。
27/47

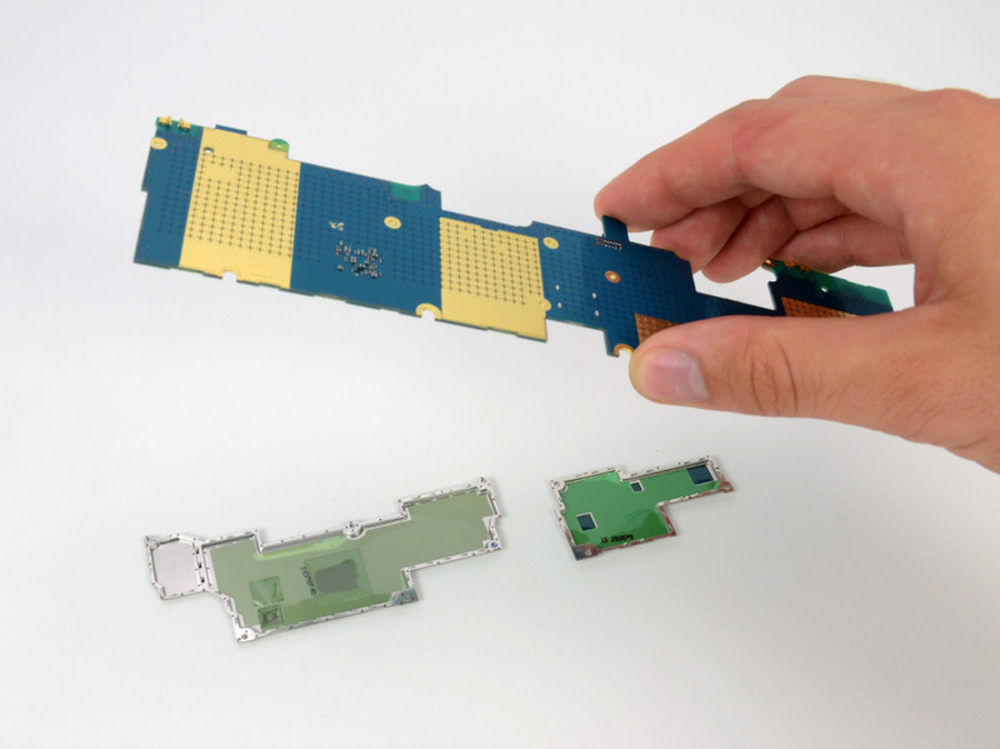

主板的EMI防护罩
28/47

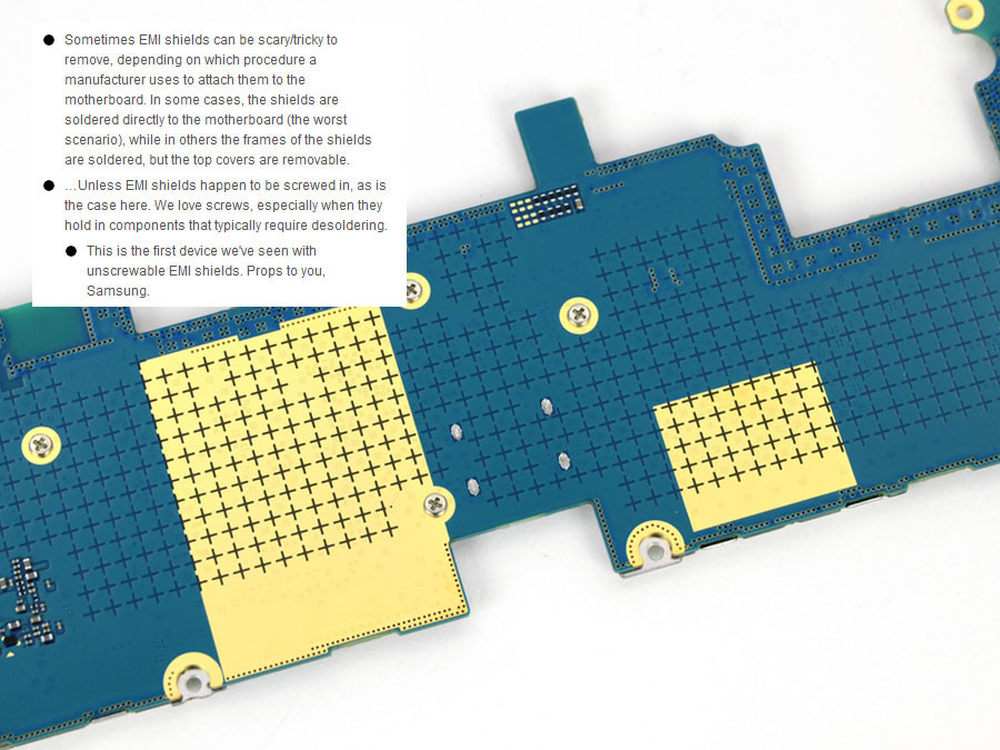

unscrewable的EMI屏蔽。
29/47

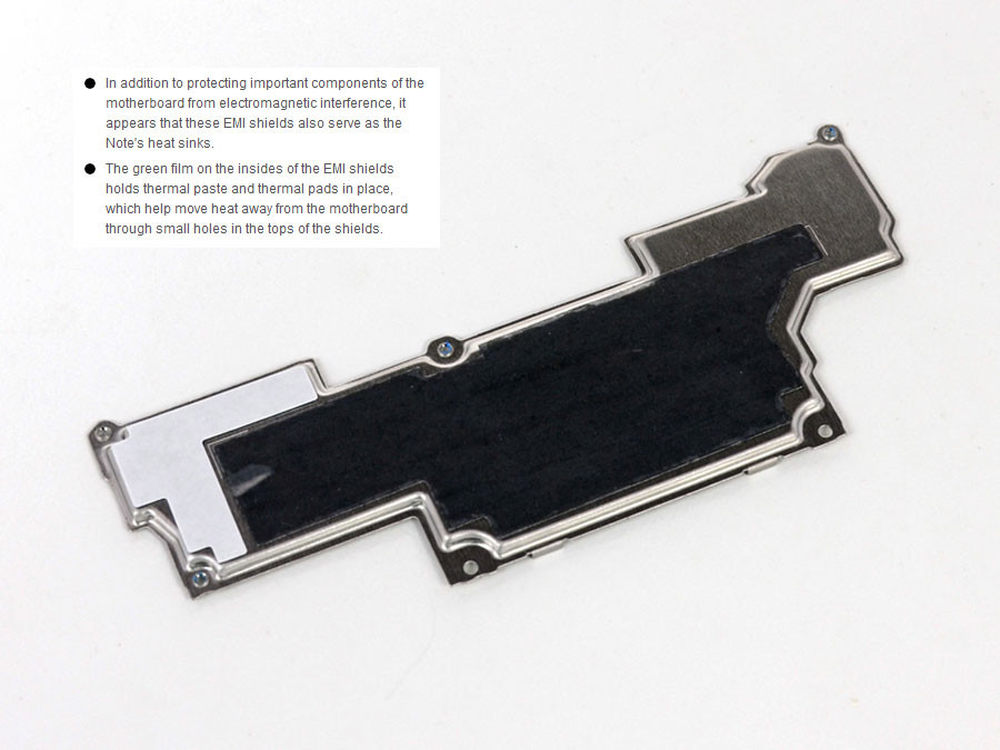

此外，作为保护主板免受电磁干扰的重要组成部分，它出现，使这些EMI屏蔽也可以作为散热片使用。
30/47

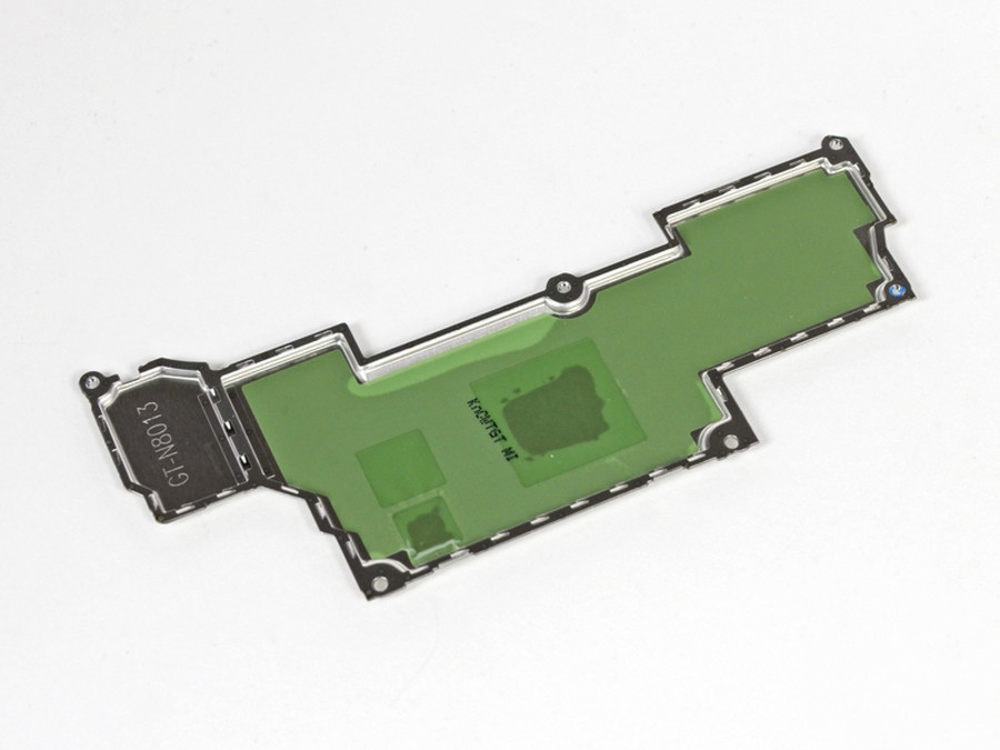

绿膜内部的EMI屏蔽持有导热膏和导热垫片的地方，这有助于将热量从主板通过小孔在顶部散发的。
31/47

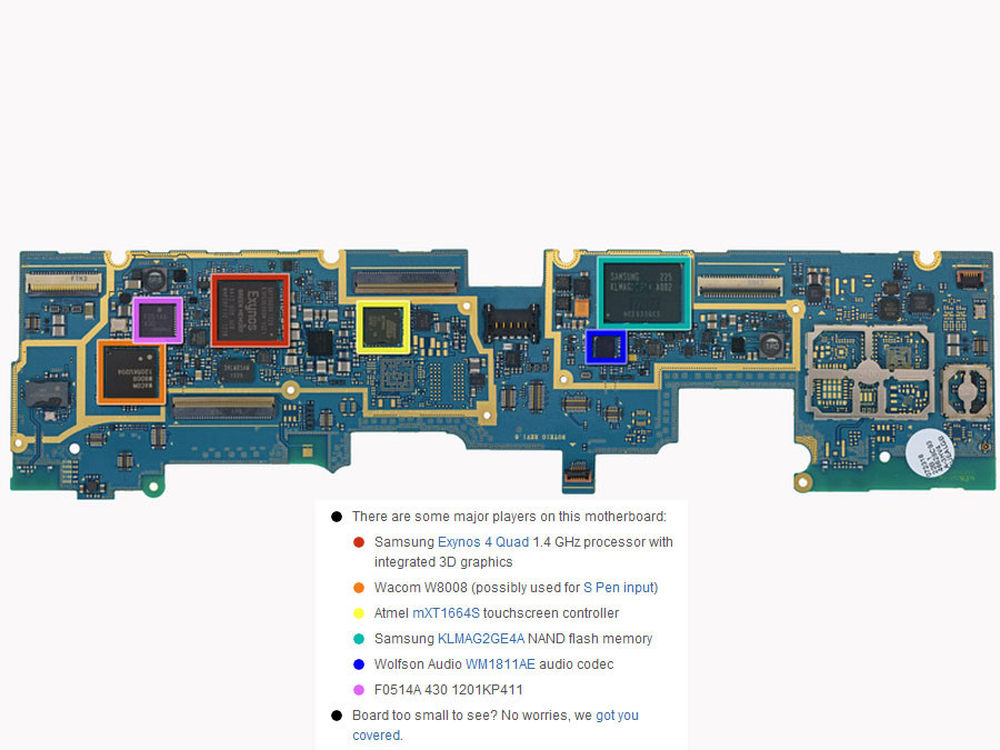

主板上的芯片，按列表顺序依次为：
三星Exynos四核1.4 GHz的处理器 集成了3D图形
Wacom公司W8008（可能用于S Pen的输入）
爱特梅尔mXT1664S触摸屏控制器
三星KLMAG2GE4A NAND快闪记忆体
欧胜音频WM1811AE音频编解码器
F0514A4301201KP411
32/47

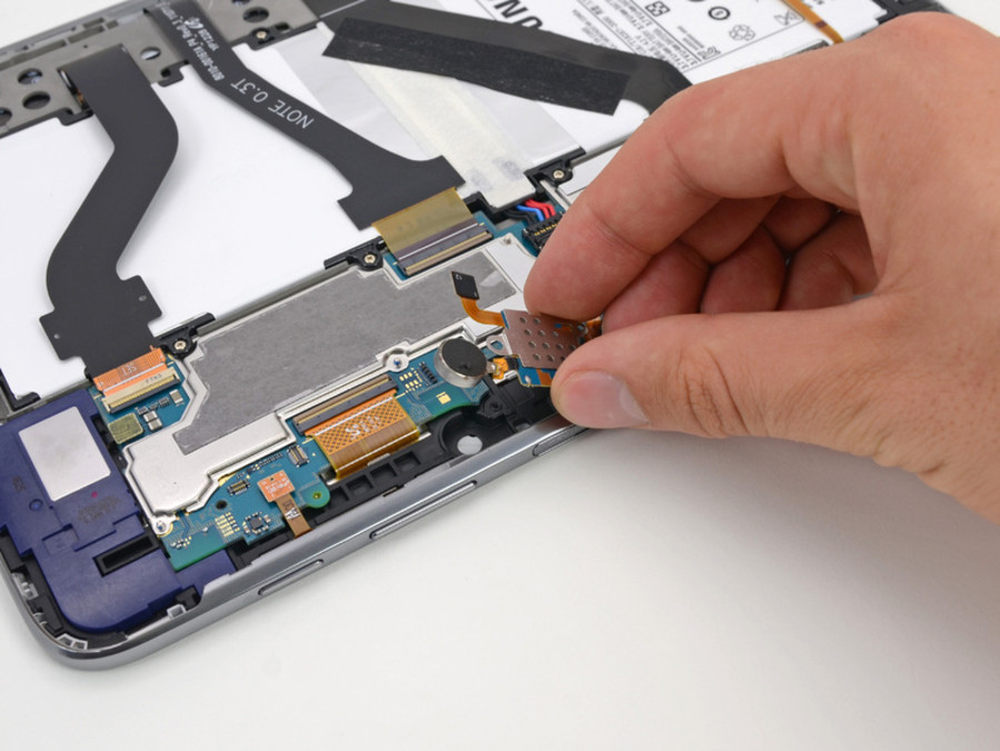

就像所有平板电脑的组成形式，我们可以通过分离基座连接器拧开螺丝一对，这里的设计也使得Note 10.1更易修复。
33/47

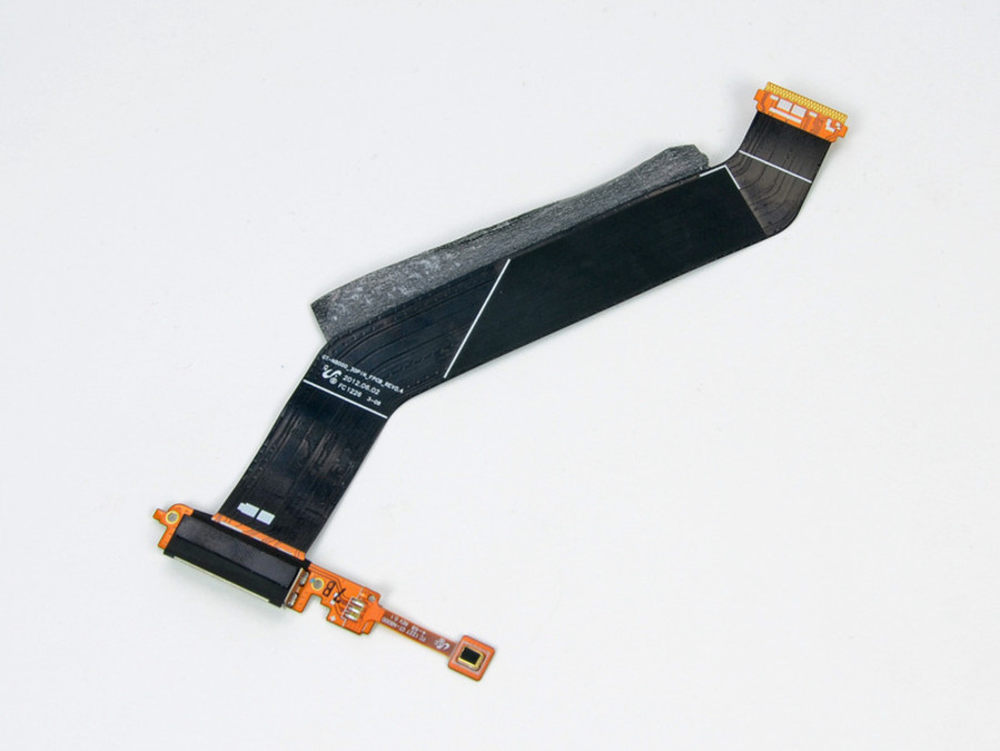

三星的基座接口电缆共用了一个铜的麦克风。
34/47
三星Ntoe 10.1的基座连接器，与苹果的Dock的接口是不一样的。
35/47
Note 10.1里几乎没有太多的螺丝可以拆除，在这里可以发现Note 10.1只有5个大小不同的螺丝。
36/47

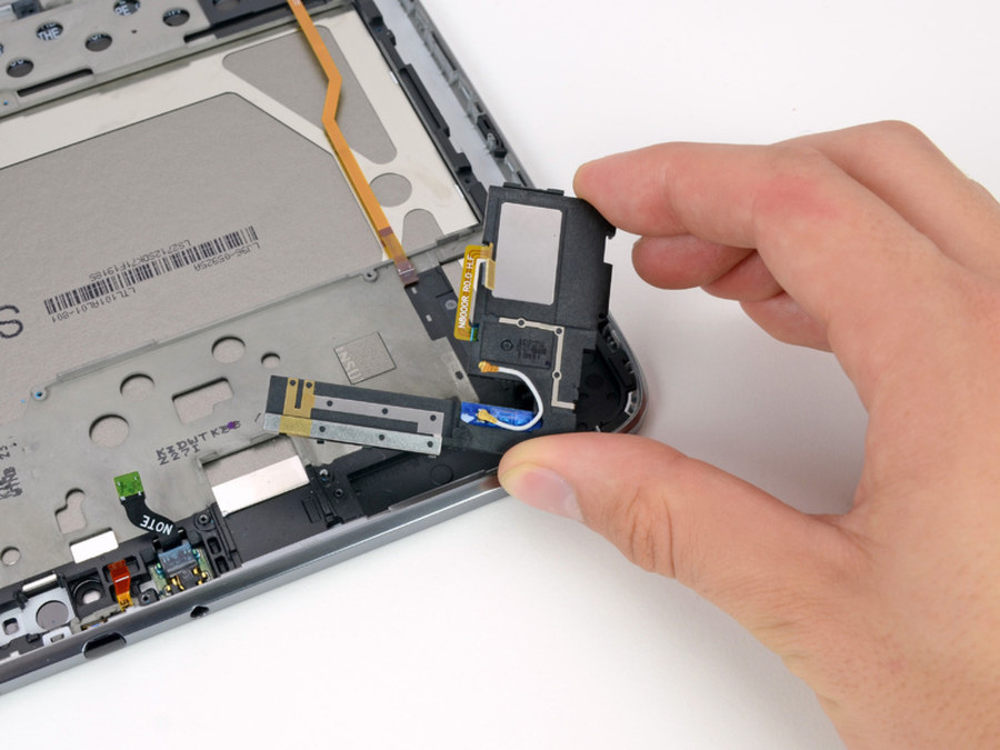

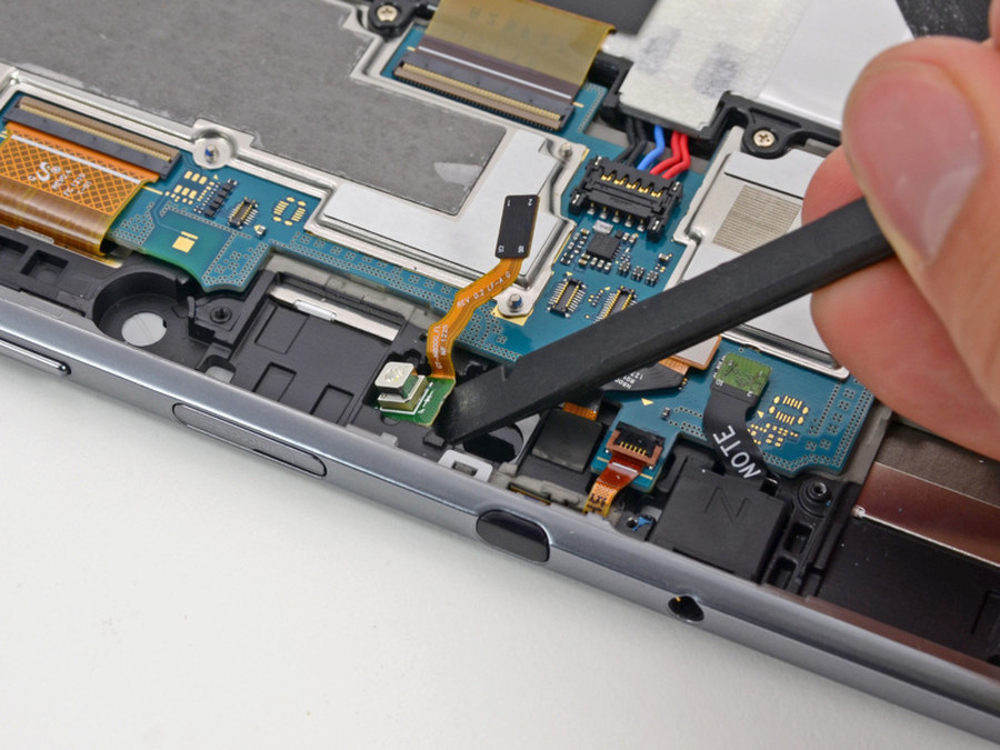

扬声器被一些胶固定了，所以要翘出来。
37/47

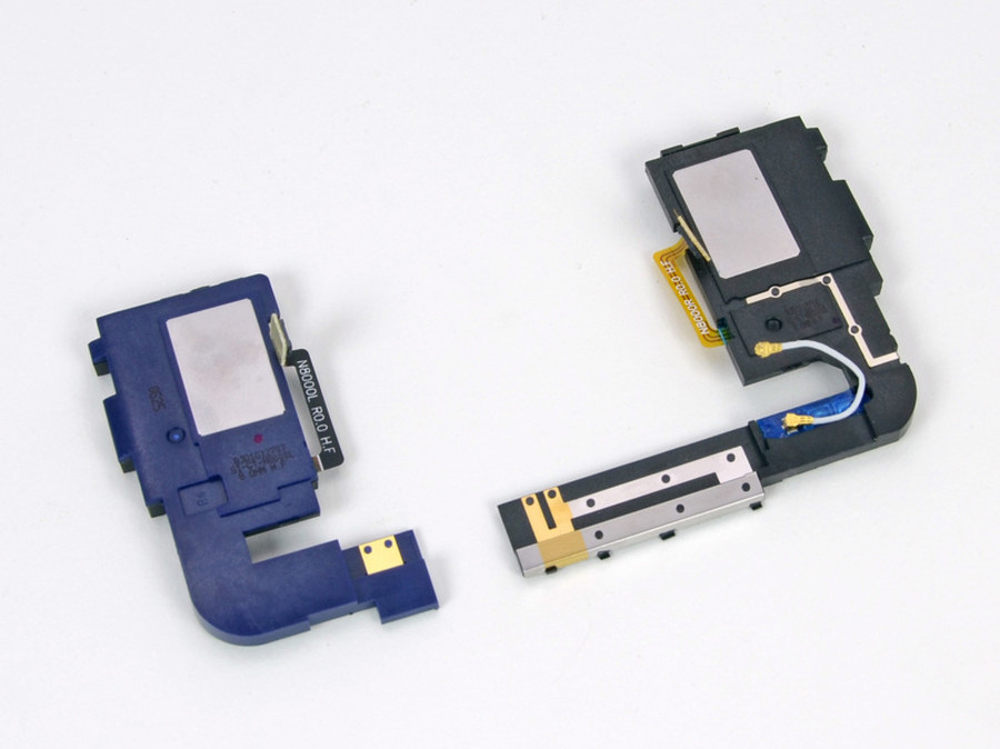

Note 10.1内置的扬声器规格相当整齐，与平板电脑很好的进行了贴合。
38/47

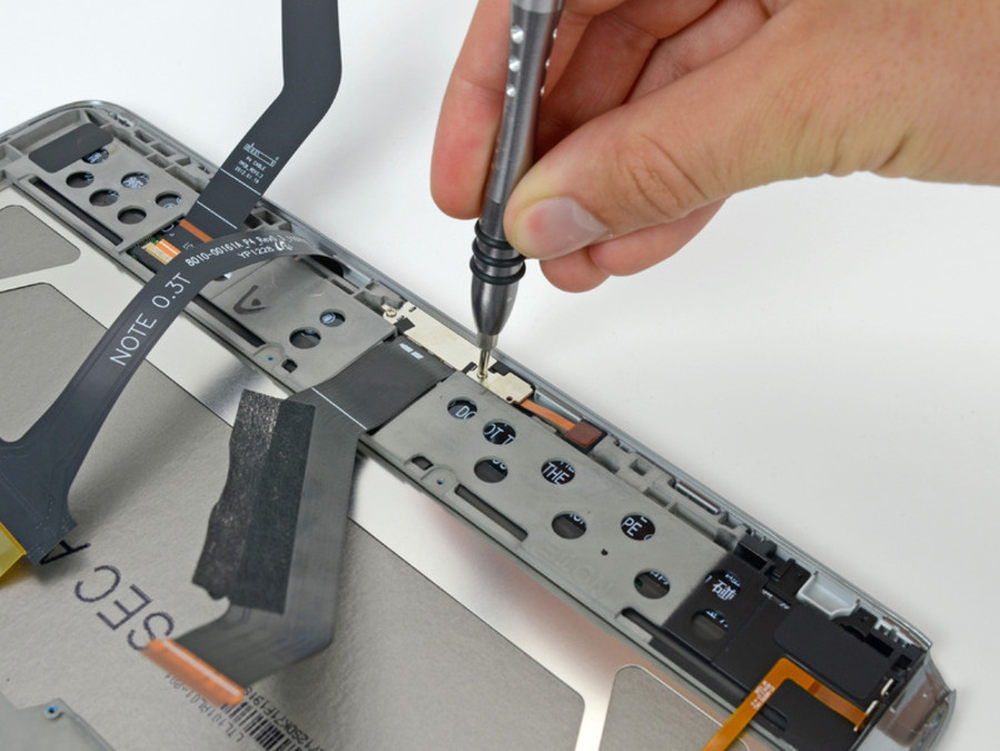

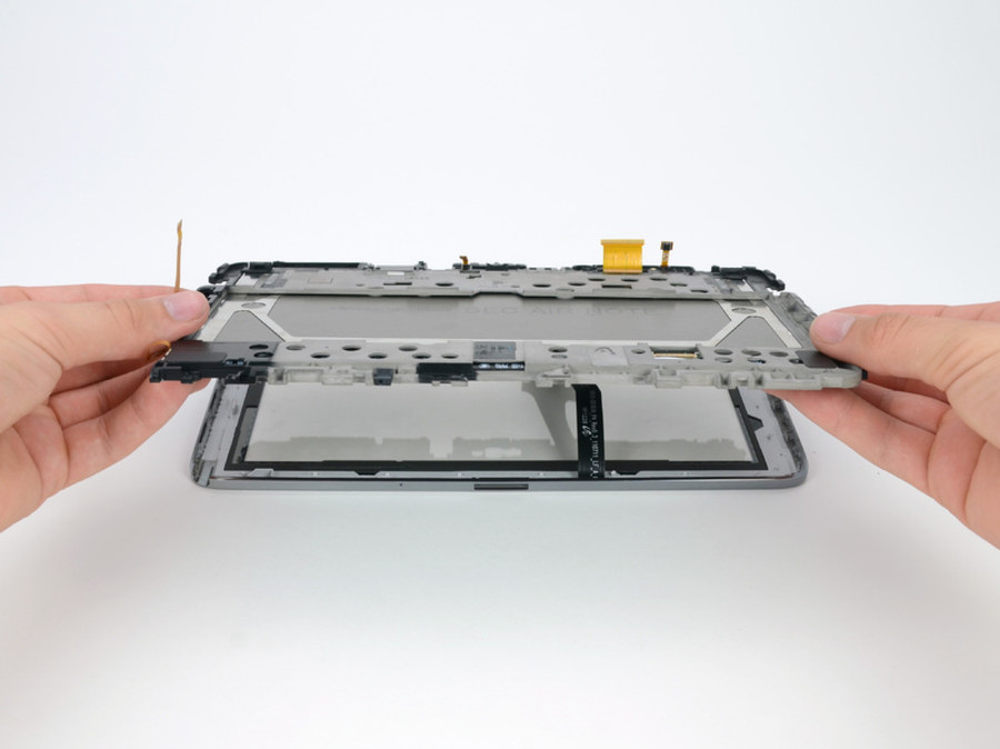

分离背板内部的骨架，准备开始拆除显示面板。
39/47
非常有规格且整齐的设计，是可维修性得到高分的重要原因。
40/47

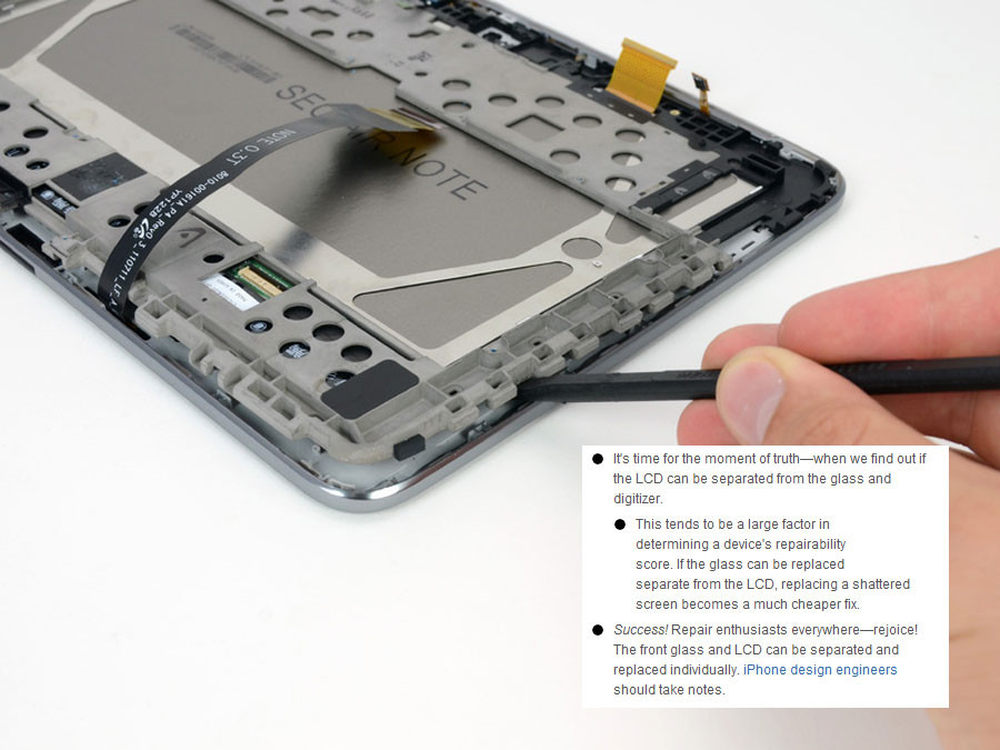

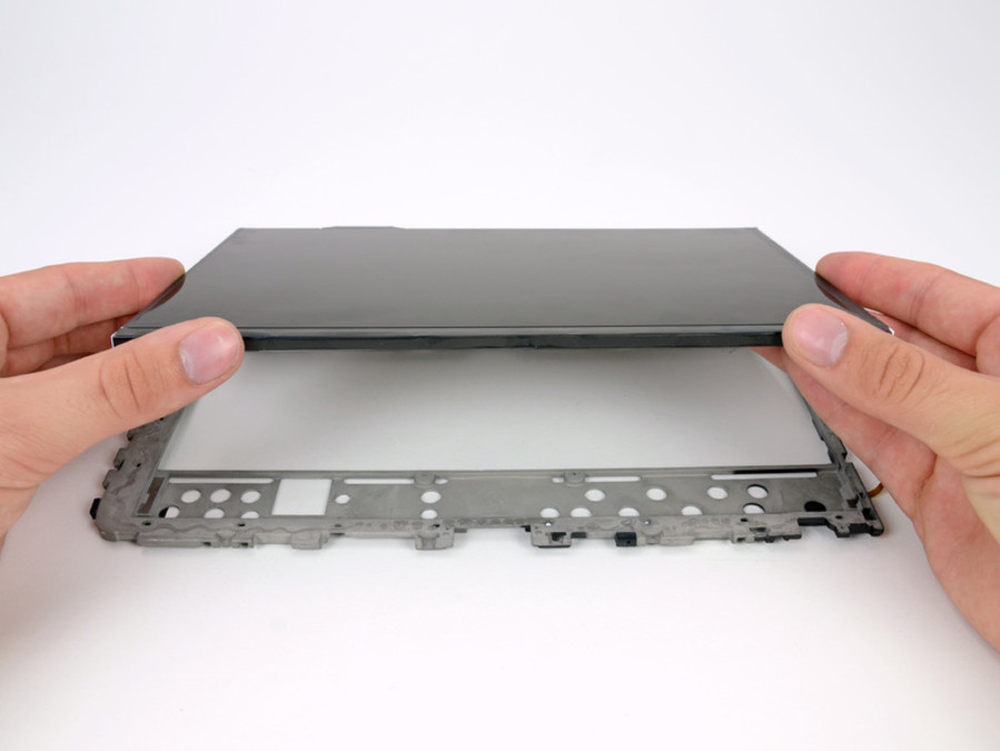

显示面板的玻璃可以和液晶分离，也就是说可以单独更换。
41/47

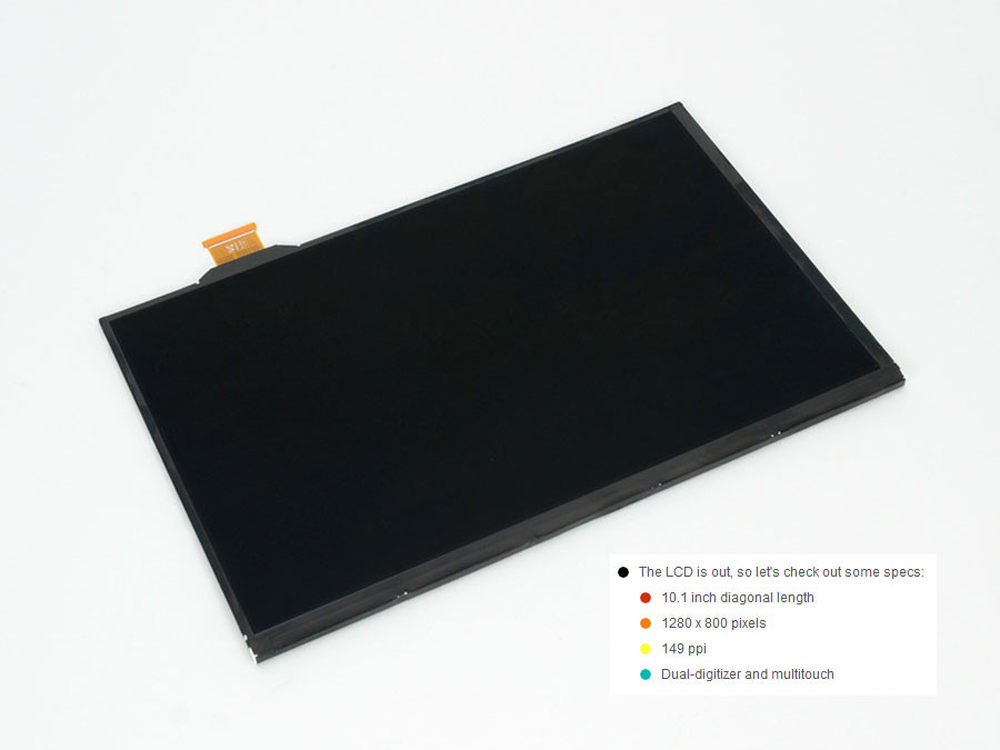

三星GALAXY Note 10.1的屏幕规格：
10.1英寸的对角线长度
1280 x 800像素
149 ppi的
双数字转换器和多点触控
42/47
内部还有不少小零件可以拆卸，当然这并不需要溢出内部的所有装置。
43/47

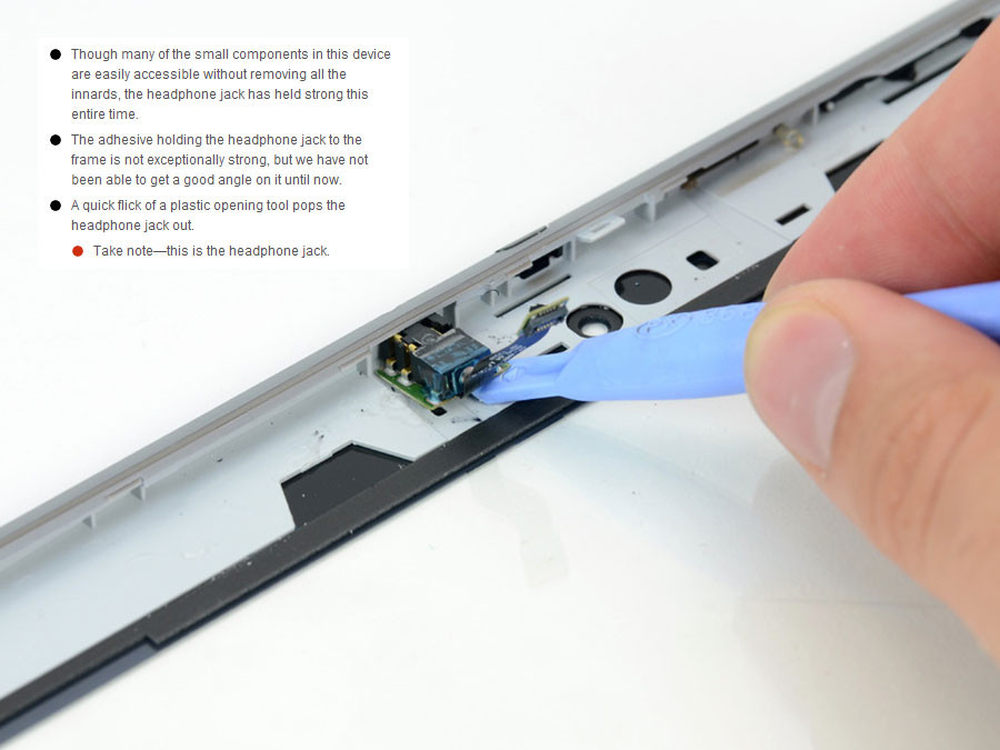

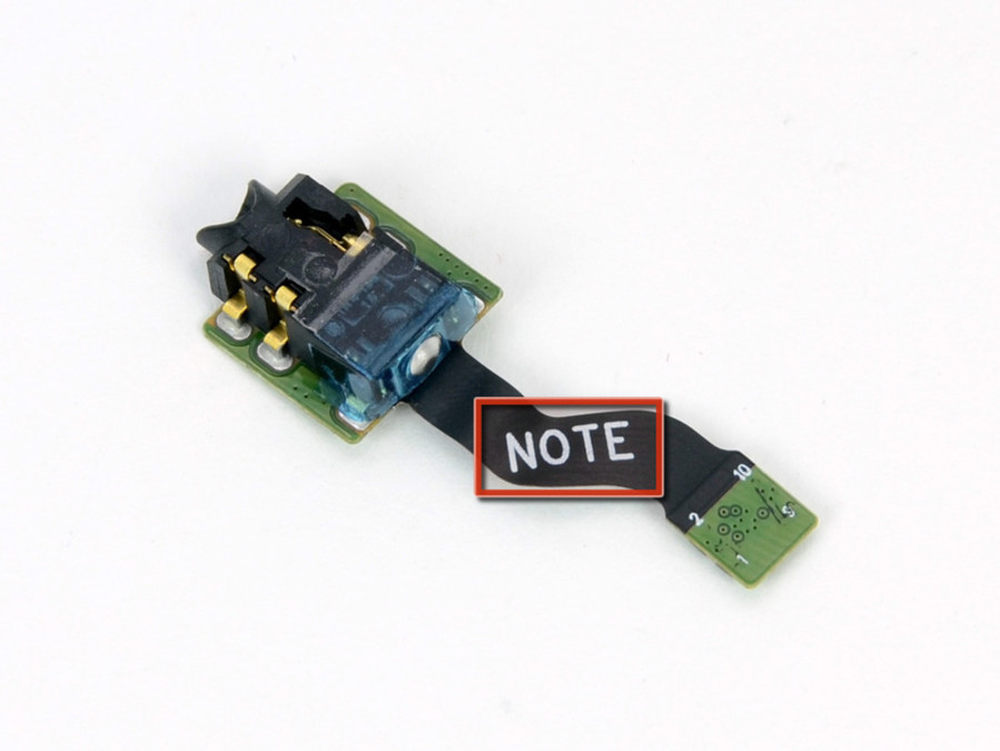

耳机接口的粘合剂并不是特别强，所以说很好拆卸。
44/47

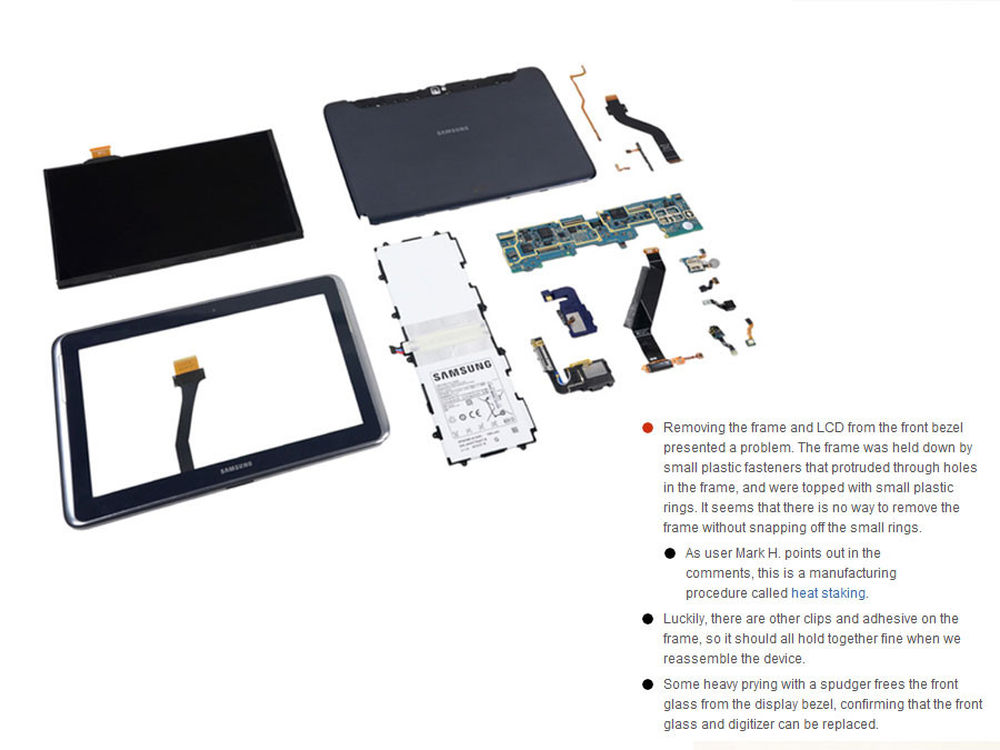

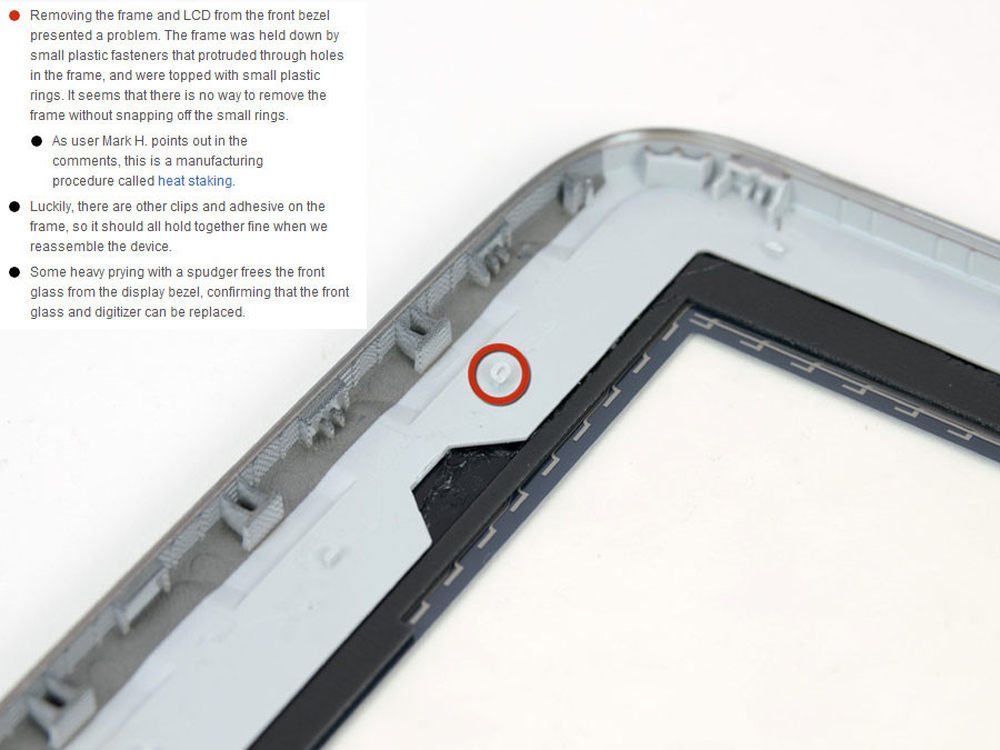

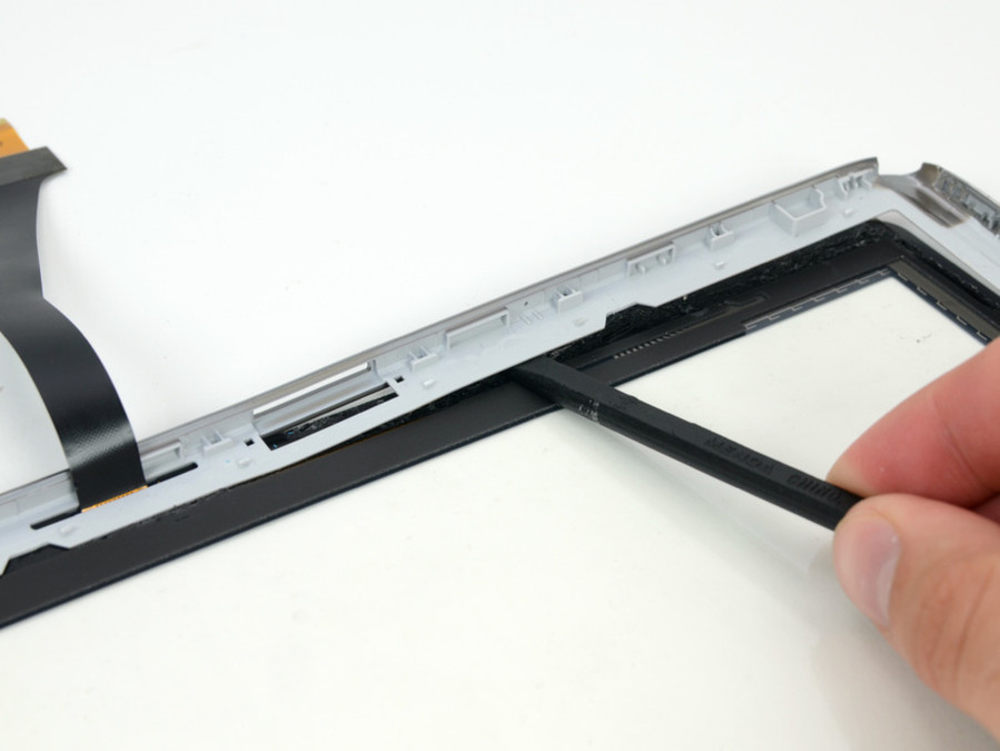

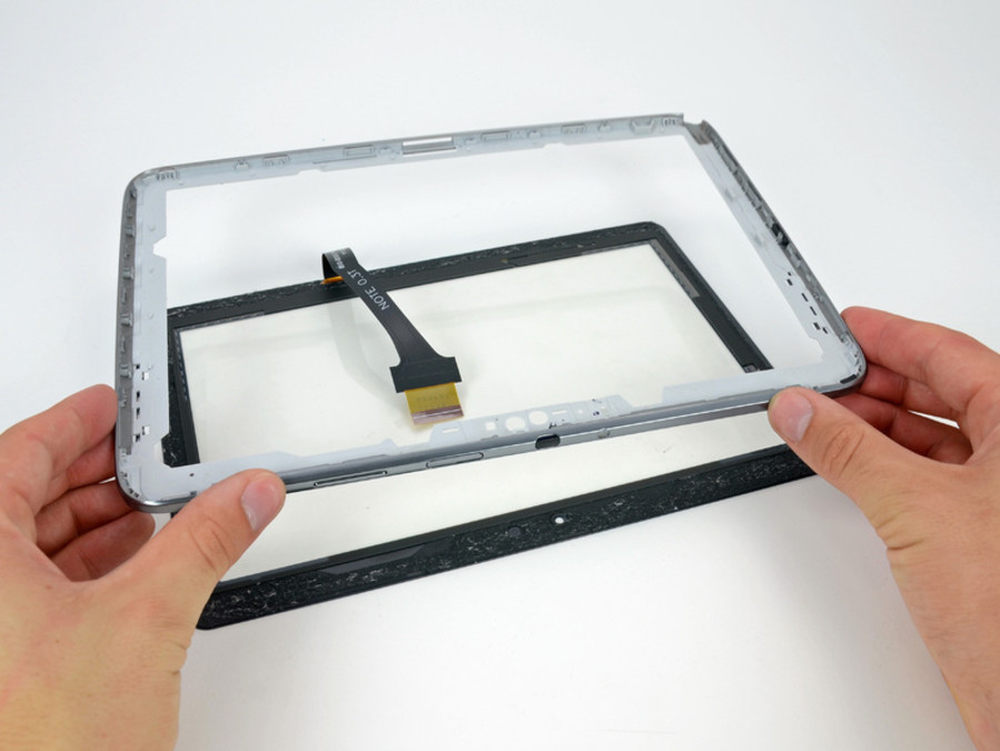

拆除框架和LCD的挡板比较容易出现问题，突出的小塑料紧固件非常容易损坏。
45/47
幸运的是在框架上的其它地方使用了胶粘剂，以方便我们重新组装。
46/47
框架完全拆卸完成
47/47
三星GALAXY Note10.1的可修复得分为：8（10分为最高）。
一旦打开Note 10.1的后盖，就可以单独更换大多数组件，而不必不除去任何其他部分。
前玻璃和LCD可以单独更换，从而降低了成本。
Note 10.1共五种不同的长度的螺丝。组件是模块化的，内部没有的复杂带状电缆，更换个别部件很容易。
后壳上有很多夹子和螺丝，正确拆解可能会比较棘手。
为了取出电池，你必须先断开电缆和一些排线。
内框架和其他一些组件被更多的粘合剂粘住，我们觉得这样的设计还是有必要的。
