华擎出玩家国度？Z77 OC Formula开箱
1/24
超频一直是DIY玩家的梦想，在Ivy Bridge上市后，各大主板厂商纷纷发布了7系新品，不过专为超频定制的产品少之有少，为满足极限超频玩家需求，台湾著名主板厂商华擎推出了旗下首款OC专用主板--Z77 OC Formula，专为超频玩家定制。
华擎Z77 OC Formula采用了全新的黑橙设计，寓意超频。产品采用了12 4相数字供电设计，MOSFET部分配备双塔热管散热器，预留水冷支持。PCB采用了顶级8层设计，并全面使用2盎司纯铜，另外为确保CPU和内存的最大兼容以及数据传输稳定，触点全部使用了15u纯金设计。
而来自华擎官方的消息华擎Z77 OC Formula全球限量1000片，需要的玩家还要抓紧哦！
2/24
包装盒正面，布局很简单，而醒目的兰博基尼超跑寓意速度的巅峰，象征超频。
3/24
包装盒背面，介绍主板专门为超频设计的用料和技术，而极限7GHz更是显露出主板强大的超频实力。
4/24
包装盒B/C面，主板特色技术一览。
5/24

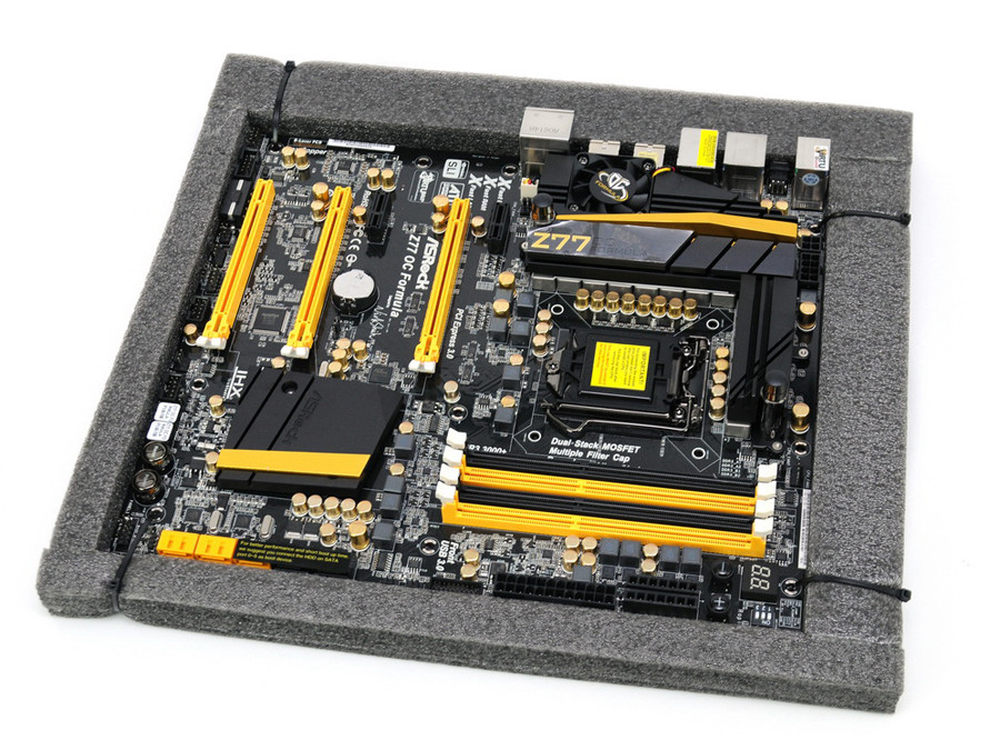

为确保产品在运输途中安全，产品使用了泡沫作为缓冲，并通过束线将主板固定起来，非常贴心。
6/24

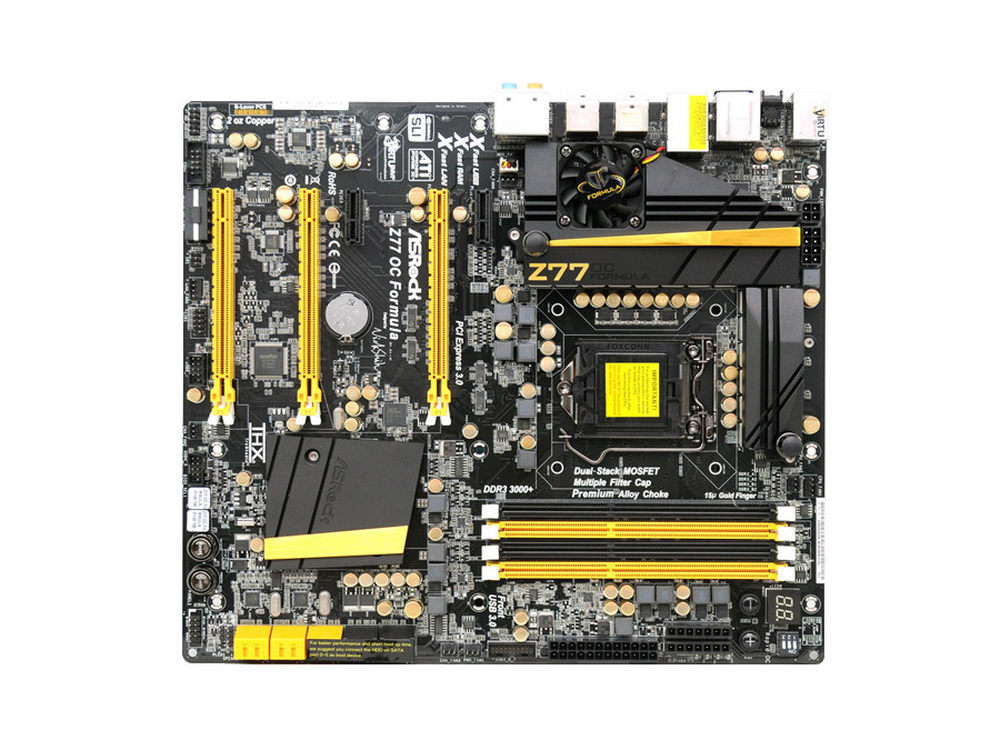

主板正面一览，超频味道十足的黑橙设计。
7/24

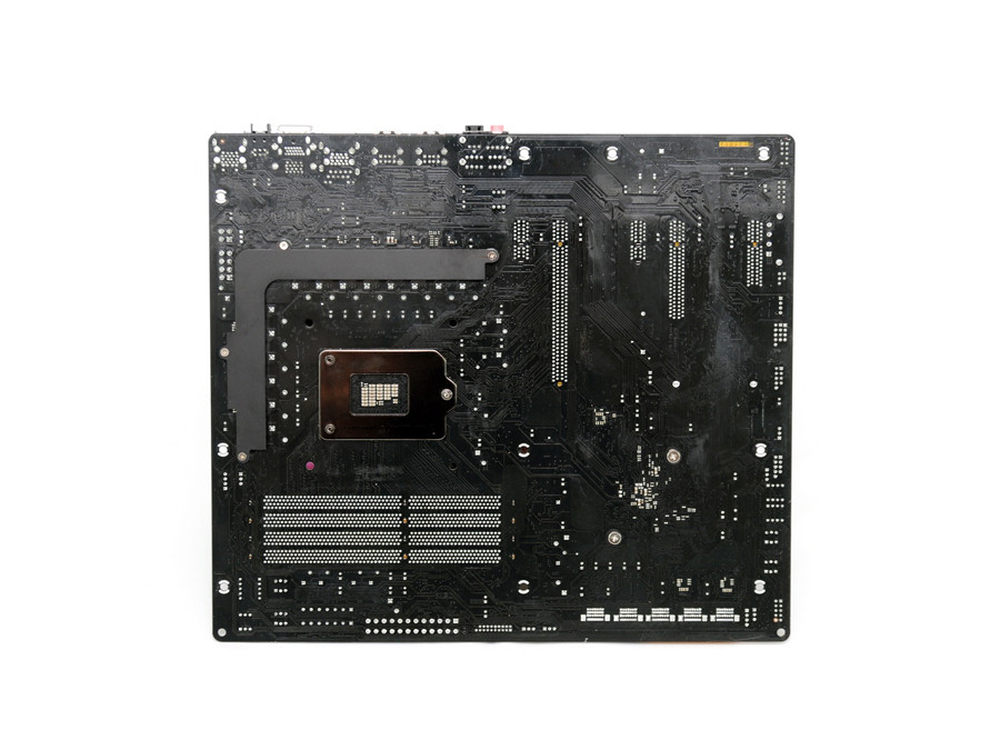

主板背面一览，MOSFET部分也配备了散热片辅助散热。
8/24

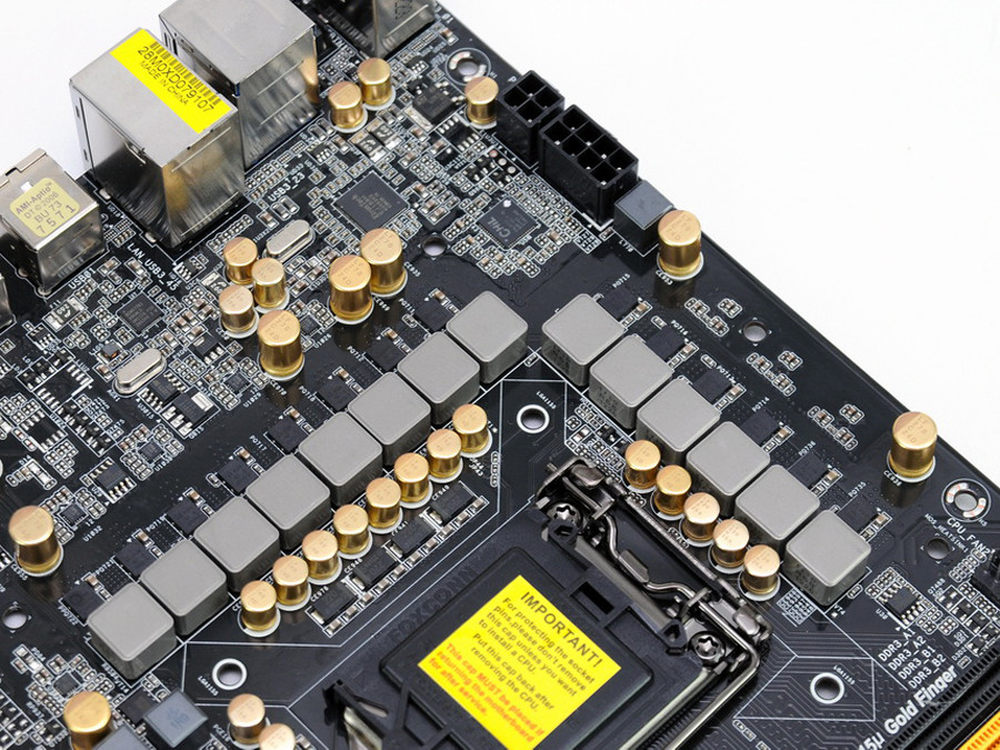

CPU供电一览，采用了12 4相设计，并使用了不少钽电容。
9/24
外接供电，由于Ivy Bridge供电需求并不高，一个8pin就完全可以满足需求，不过为了发掘极限潜能，主板还额外配备了1个4pin接口。
10/24

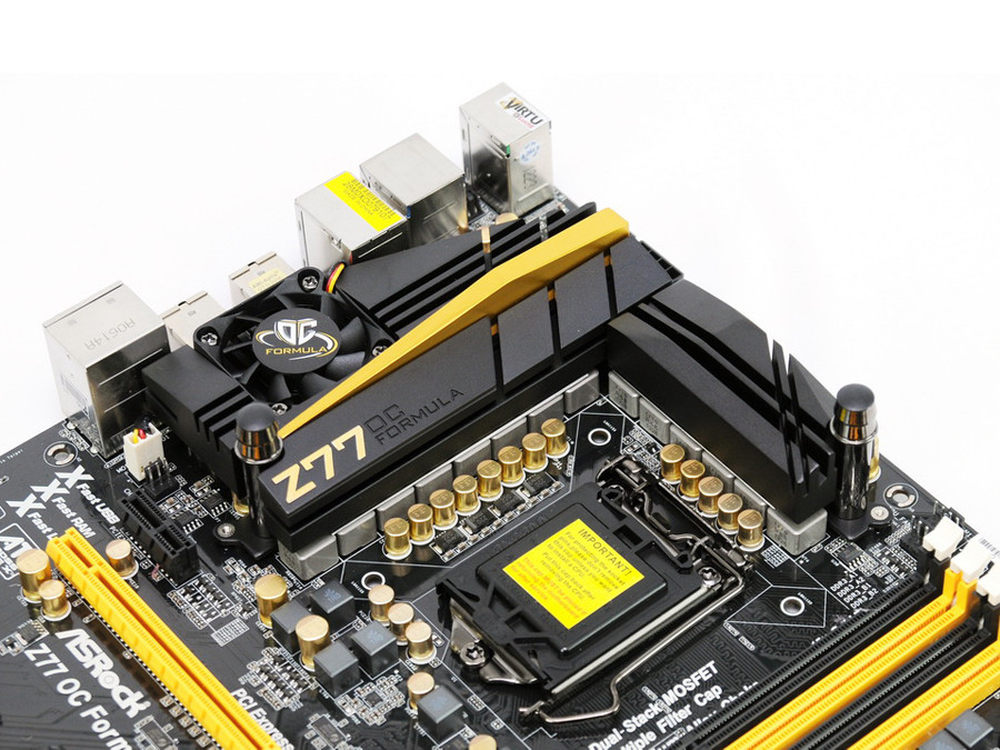

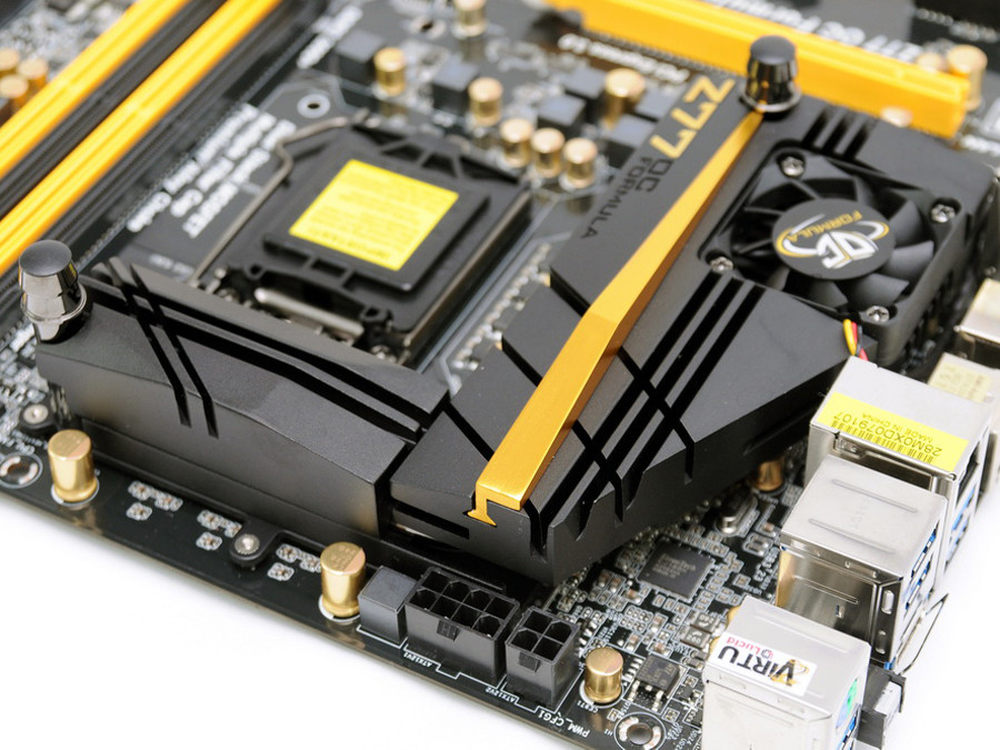

散热片采用了热管一体式设计，并为发烧用户预留了水冷管道。
11/24
12 2相供电使用了一上一下MOSFET设计。
12/24

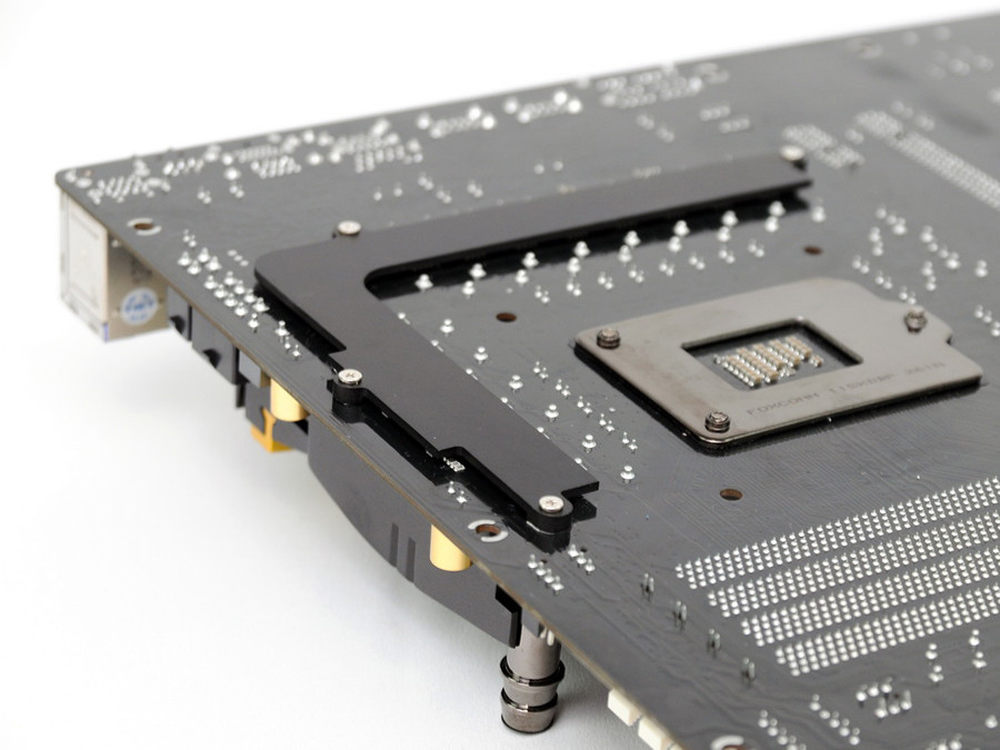

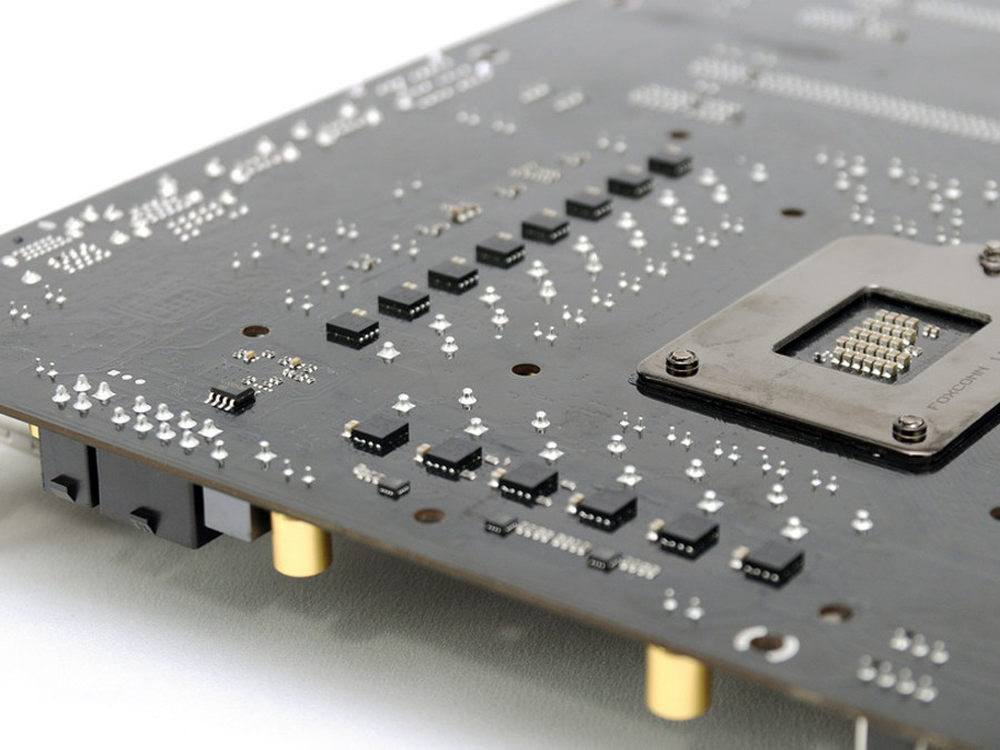

背部MOSFET也配备了单独的散热片。
13/24
14颗MOSFET。
14/24

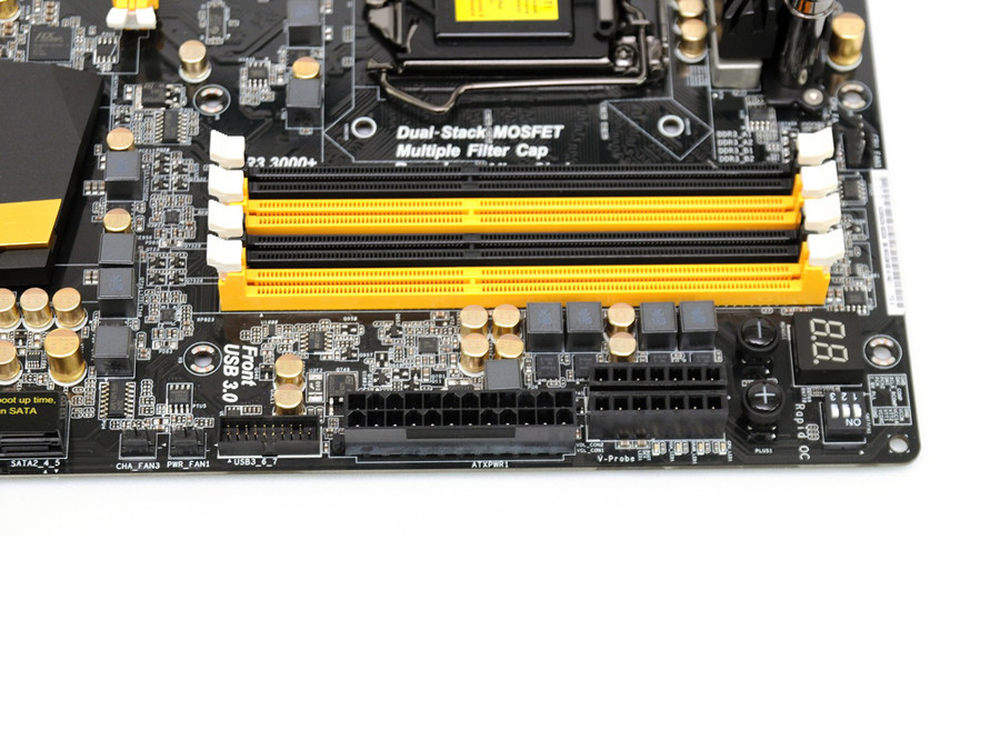

提供4个DIMM内存插槽，超频可以支持DDR3 3000内存，并配备4相独立供电。
15/24

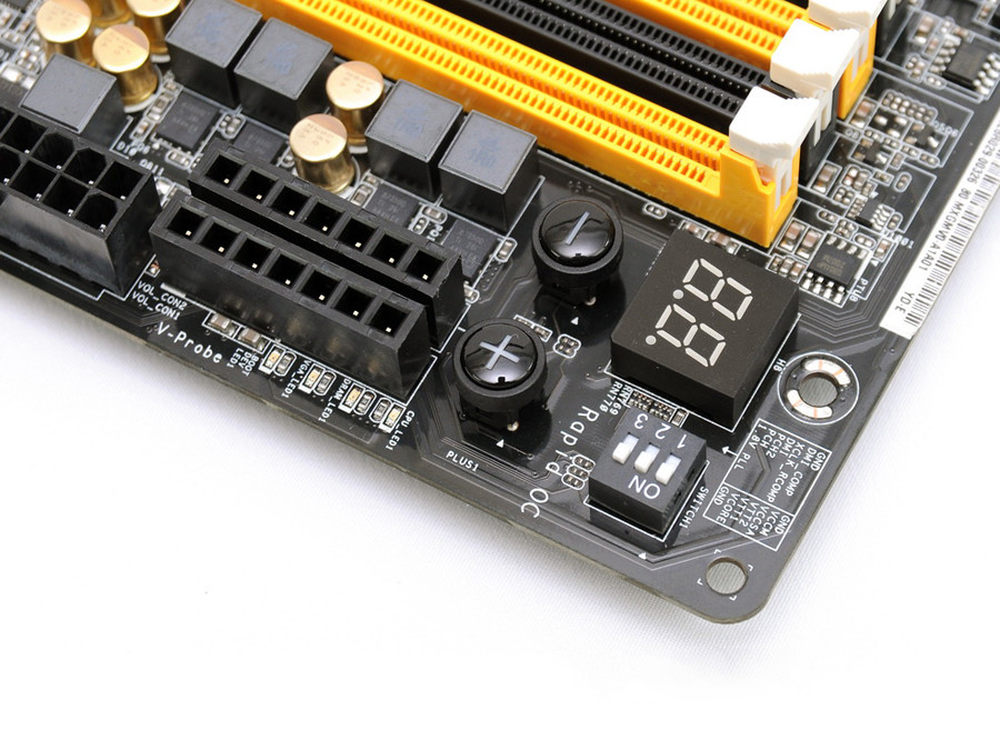

Debug指示灯、超频切换开关、硬件频率调整开关和电压测量点。
16/24

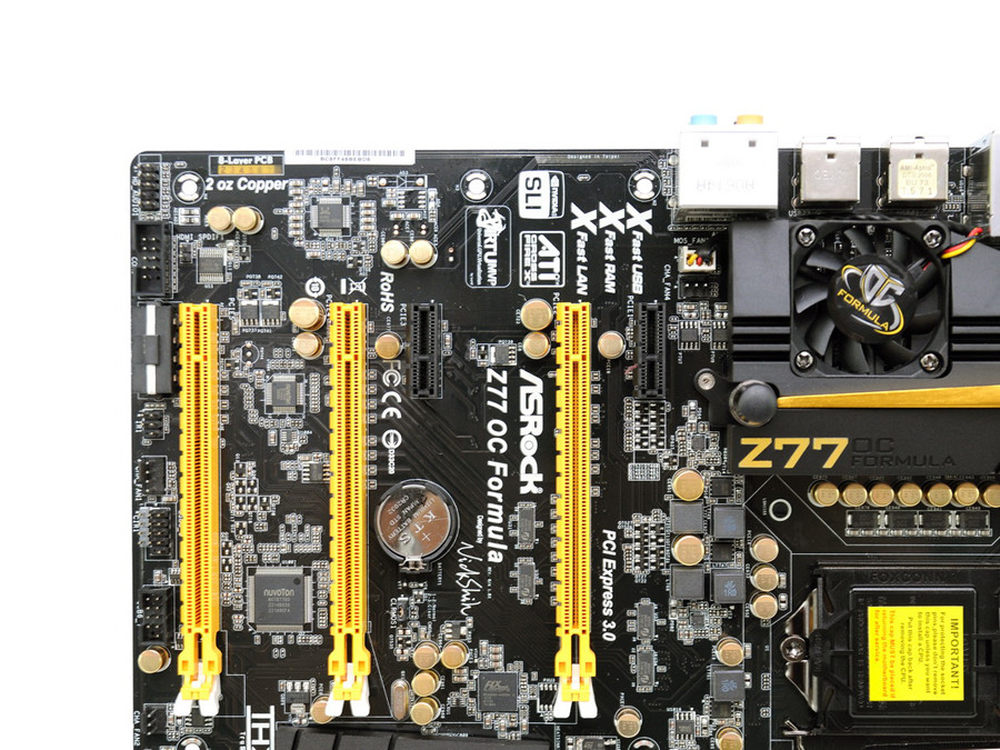

3个PCI-Express x16和10个SATA接口。
17/24

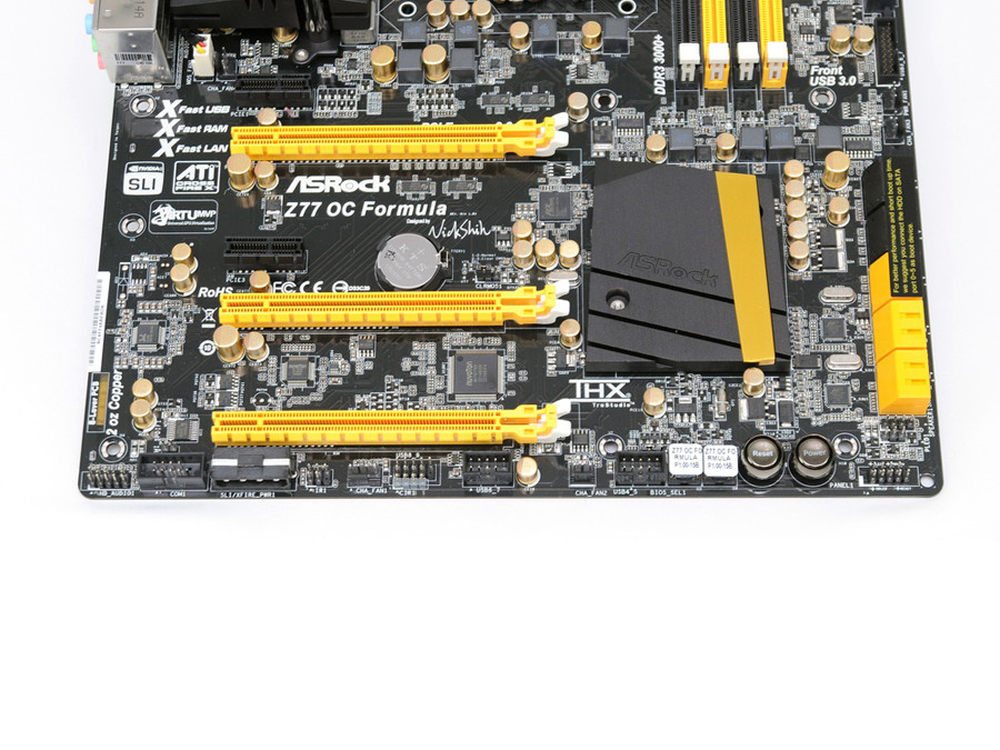

支持双路显卡，另外还提供了1个辅助供电接口，满足多路显卡的供电需求。
18/24
6个SATA 6Gbps接口和4个SATA 3Gbps接口，其中4个SATA 6Gbps通过2颗Marvell SE9172芯片实现。
19/24

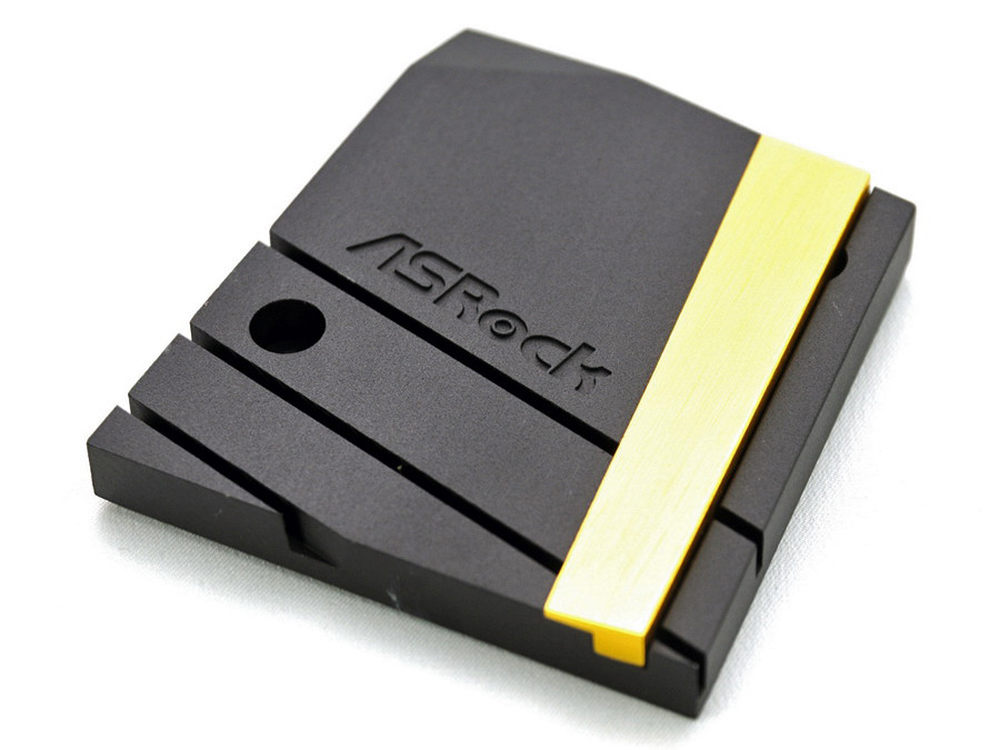

PCH散热片非常厚重，黑橙搭配非常醒目。
20/24

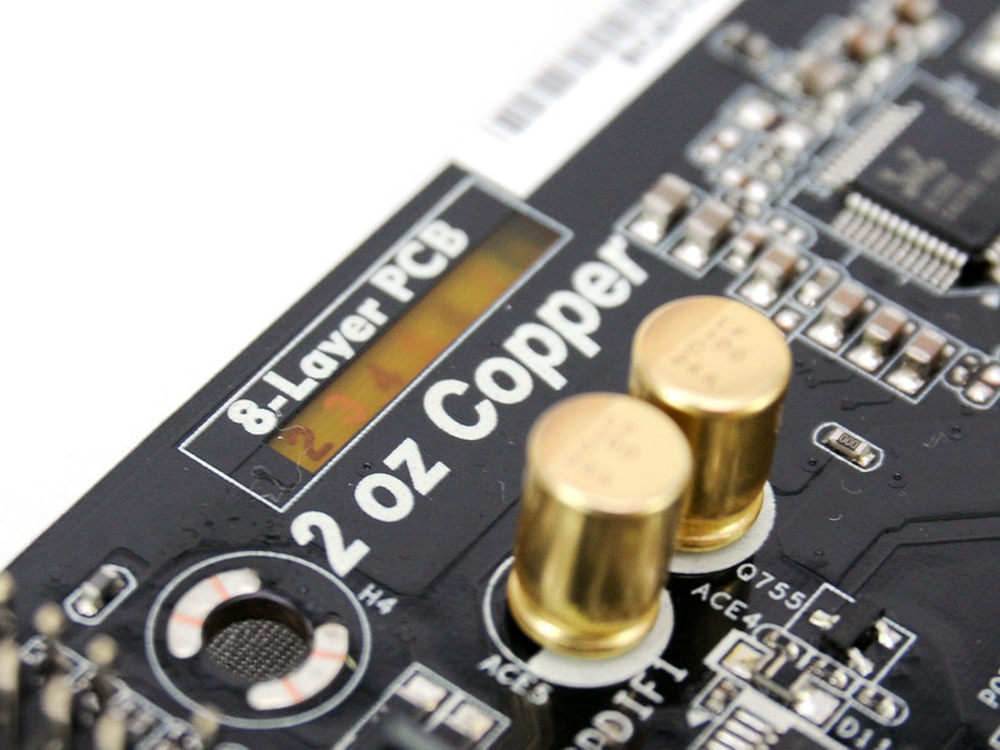

顶级8层PCB设计，外加2盎司纯铜，提供绝佳电气性能。
21/24

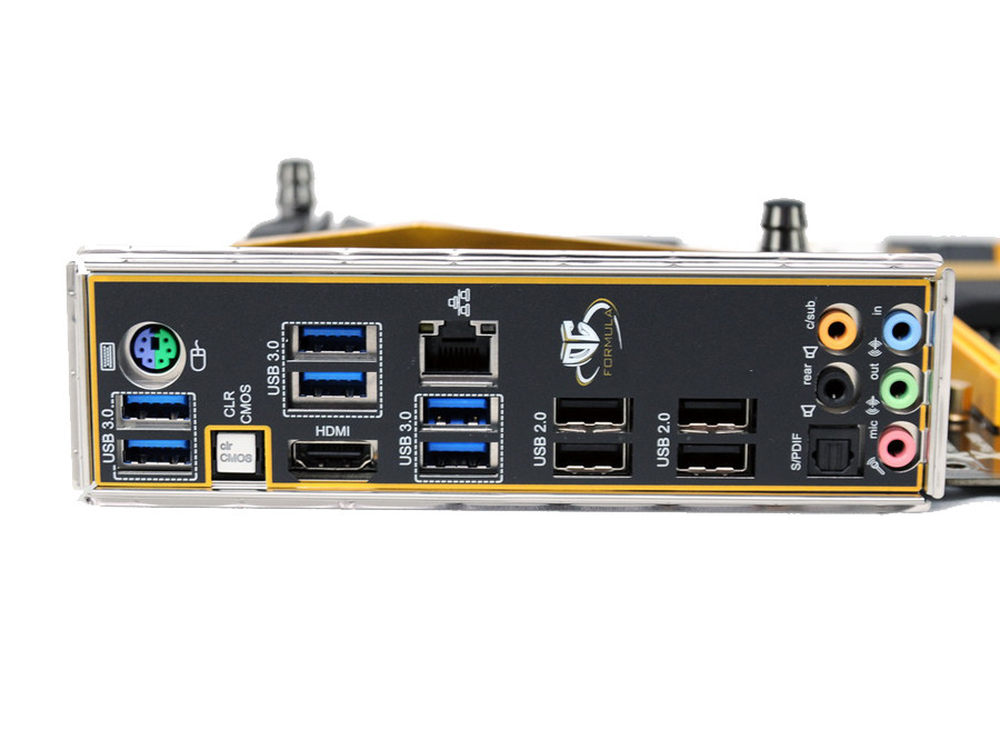

IO接口并没有什么特色，不过依然十分丰富，包括6个USB 3.0接口和4个USB 2.0接口，支持7.1声道音频输出和光纤输出，显示输出部分仅提供了1个HDMI接口。另外为了超频用户的方便，主板还特意提供了1个CMOS清空按钮。
22/24
拆开散热片主板一览。
23/24
说明书和光盘，另外还附送一个超频百宝袋。
24/24

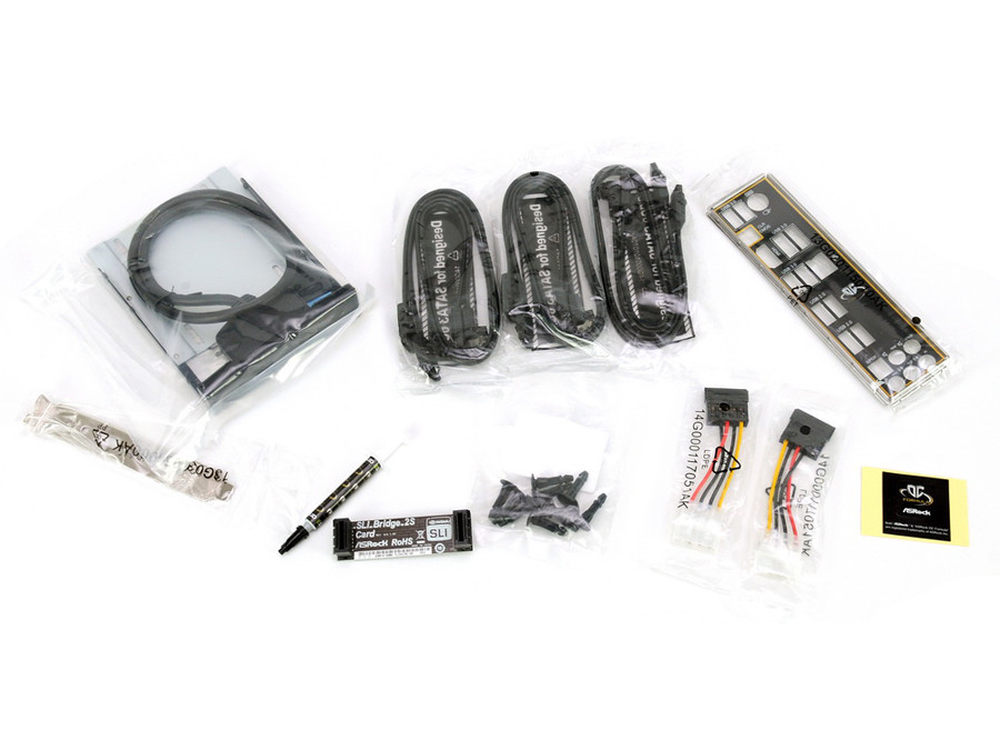

附件线缆，包括SATA数据线、IO挡板、SLI桥、USB 3.0扩展面板。值得注意的是随板还附带超频玩家被奉为神器的GELID Solutions GC-Extreme导热硅脂，超频味道十足。
