起死回生！只三块钱拯救樱桃机械键盘
1/20
前不久我们曾经介绍过一款来自德国的Cherry键盘，他们专为KBC订制的产品G80-3496，正宗地道的德国造。上次我们通过特殊渠道得到的两支键盘分别是红轴和黑轴，因为种种原因不能使用。其中一个是因为空格按键失灵，经过盘查是轴接触不良，经过一番辛苦最终成功解决。这支黑轴就更离奇了，竟然没有连接线，如果只是没有连接线那么自己做一根是不是能解决问题呢？今天我们就来分享一下它的复生经验。
上次维修经历：2快钱拯救经典 德产Cherry键盘复活记
2/20

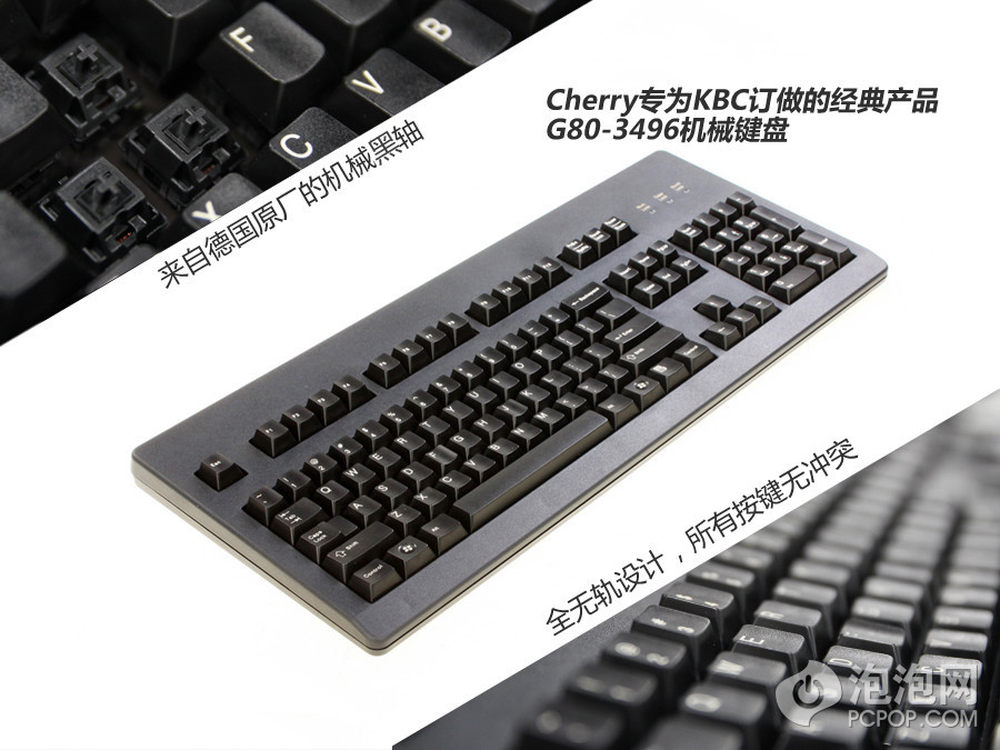

G80-3496机械键盘我们得到的分别是黑轴和红轴，这样扔了未免可惜，要知道同类产品在淘宝上的最低价格也要将近七百元，试想一下有几个人舍得花这么多钱买键盘呢。上次一番辛苦修好了红轴，这次轮到黑轴了！有了一定经验，对内部构造了若指掌，信心十足。
3/20
键盘没有连接线，其实并不是什么大问题，比空格键失灵更表象。如果只是没有线做一条不就行了！即使不成功也没多大损失，权当练手。Cherry（樱桃）原厂键盘设计很有意思，一颗螺丝都没有！，完全用卡扣就能固定住，而且非常稳妥不会松动。所以拆卸相当方便，用巧劲儿一分钟就弄开了。
4/20

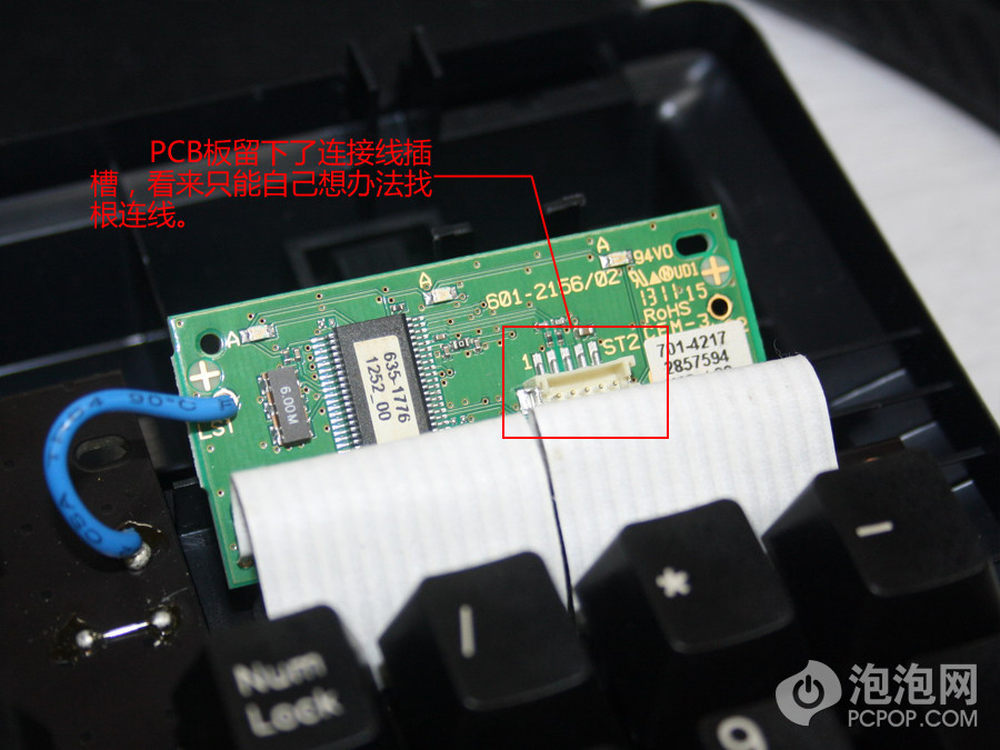

这里就是键盘控制部分的电路板，相对独立，上面用红圈标出来的插槽就是连接线接头。很幸运是模块化设计的不是直接焊在键盘上。这样我们只需要找到接头自己焊出一根线即可，焊台、焊锡、助焊剂之类是现成的。
5/20
连接线好说，随便一个废旧键盘拆就行，但是接头没有合适的，只能外出购买。
6/20

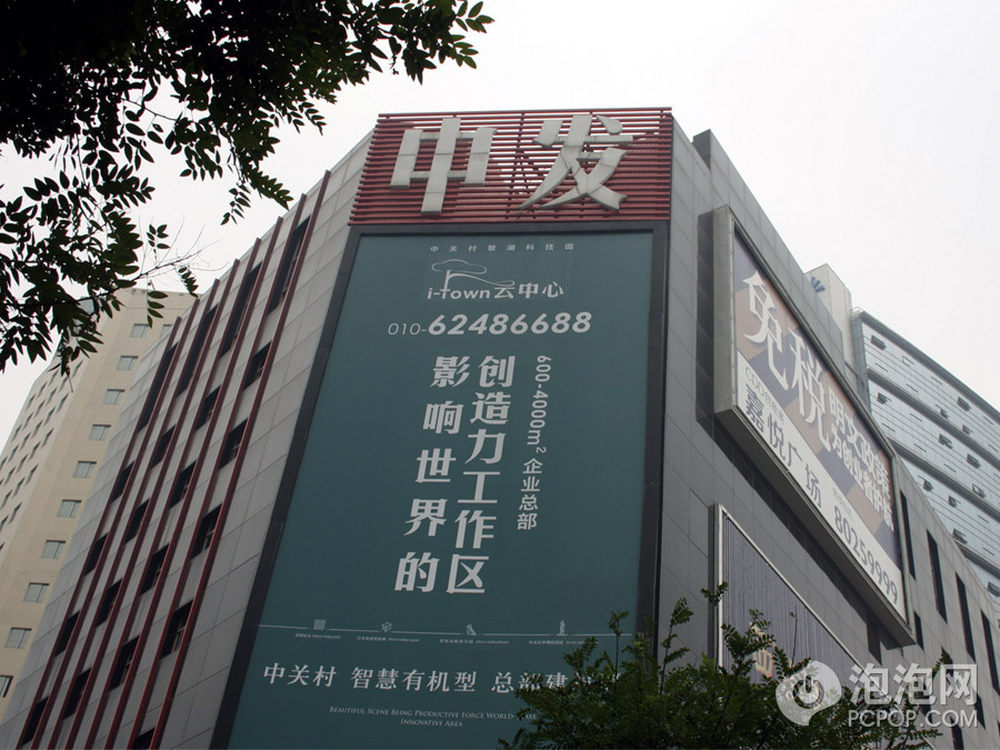

由于不知道这个接头的型号，PCB板上没有任何标注，只能带着键盘去市场寻觅。中发市场距离我们不远走路十分钟左右，熟悉中关村的人都知道，要想找电子零件到这里准没错，小到电容插头大到成品电路或工业零件，这里都有。

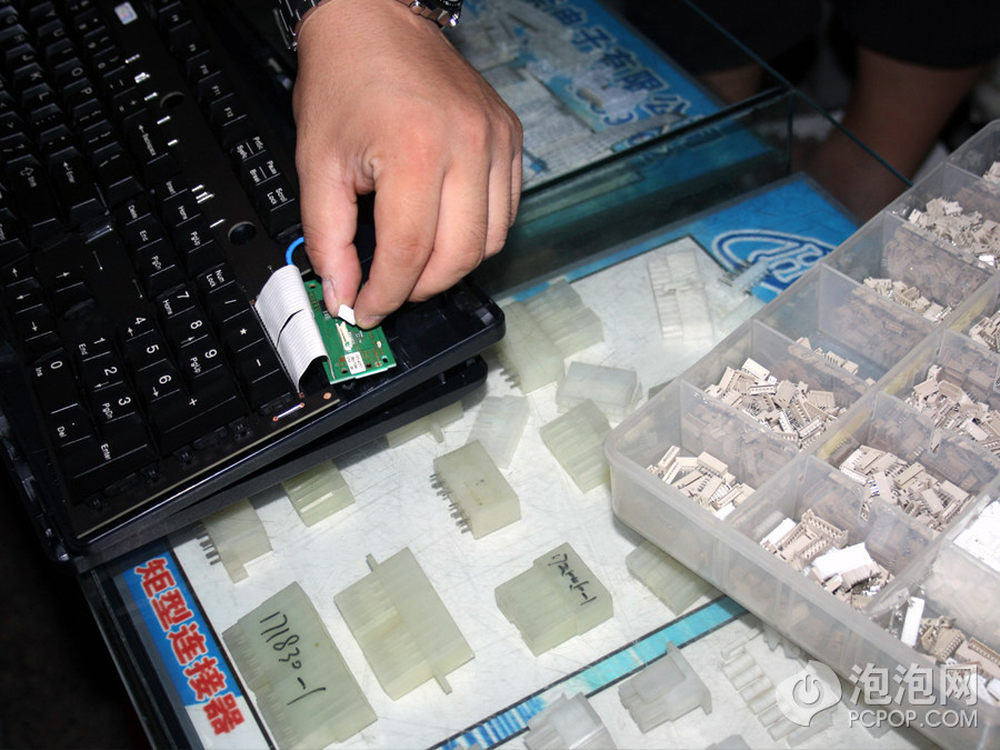

7/20
上下两层整整转了半个小时，终于找到了合适的接头，我们起初并不知道这个东西叫什么，商家直接称其为5针接插头。为什么一个插头要逛这么长时间，一来只有少数商家有这种货，二来价格差距很大，我们逐一搜索尽量寻找便宜的。店铺给出的报价从5毛钱到2快钱不等，东西都差不多没什么区别，最贵报价的忽悠我们说这是进口货所以贵。不知道是看我们不懂还是觉得采购量太少，价格实在离谱。
8/20

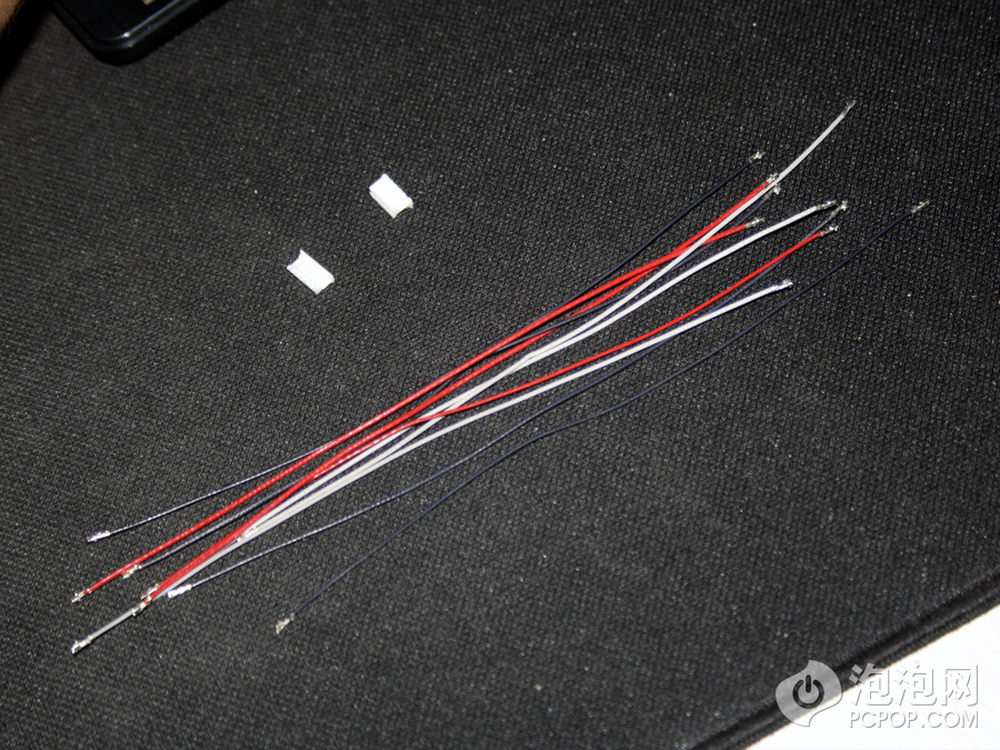

为了防止意外我们购买了两套接头，一个接头5毛钱，另外还有配套的五根线，分别5毛钱一根。一套单价3元，虽然不算便宜但是对于我们这种小额购买的用户来说完全可以接受。接头是5针1.5mm间距类型的，据说尺寸越小价格越贵，大的反而便宜。
9/20

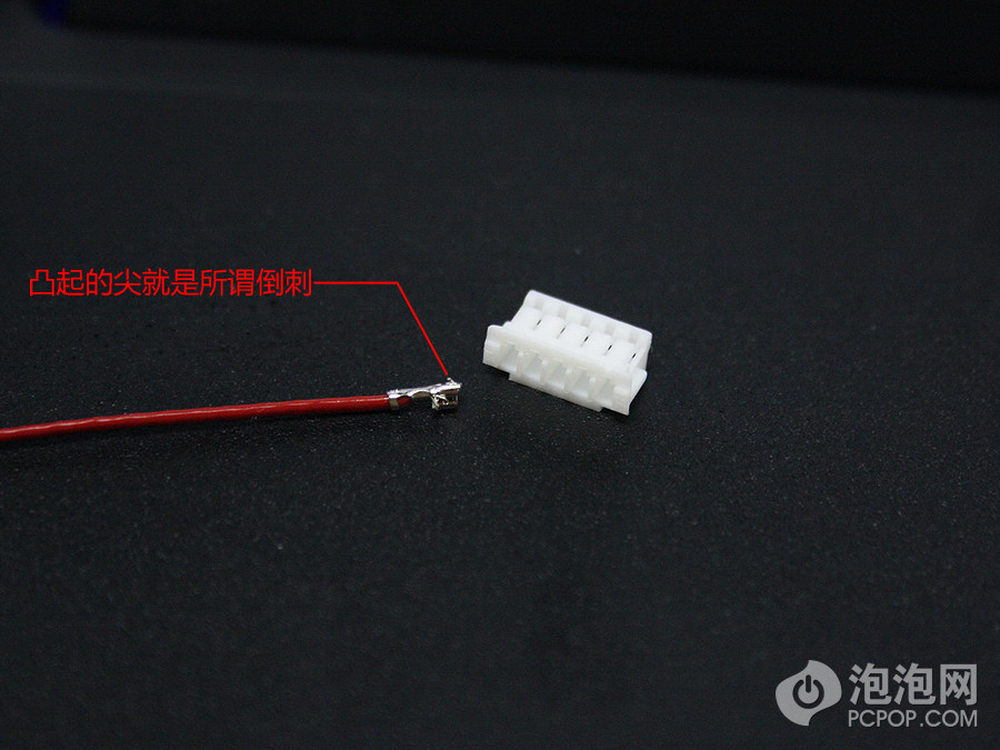

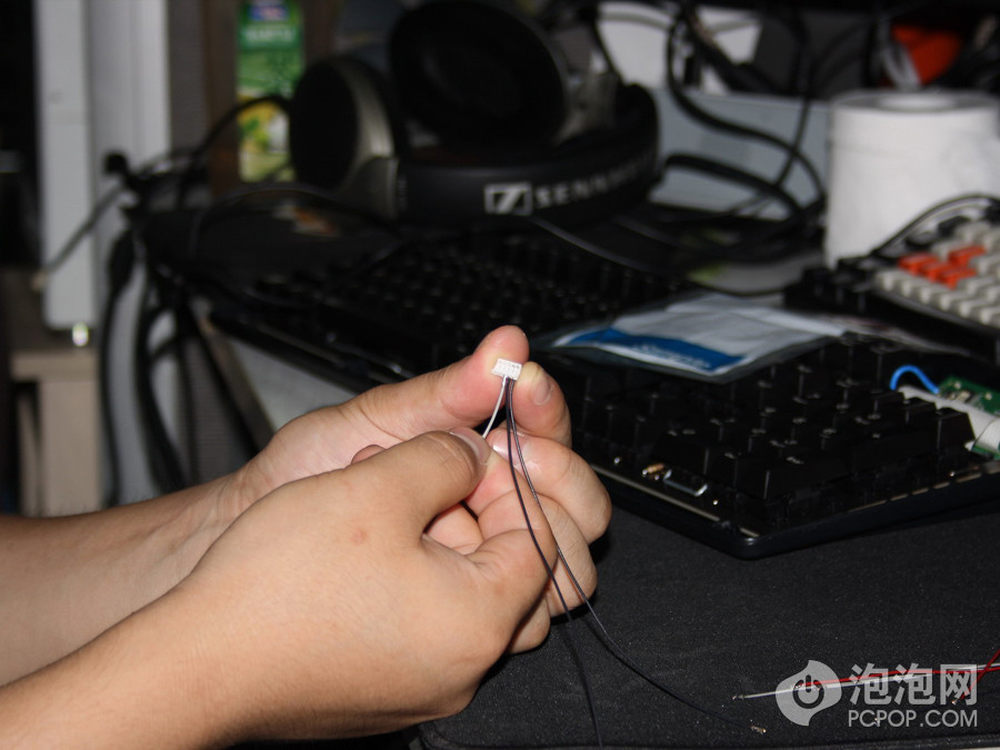

没有成品所以接头插线需要自己动手。幸亏临走前问了商家一句，不然真不知道怎么操作。有倒刺的地方要向上对应插头卡扣，这样不会脱落。
10/20
一直以为插线是个很细的工作，因为接头实在太小了，没想到几秒钟就能完成，整个维修过程最容易的步骤。
11/20

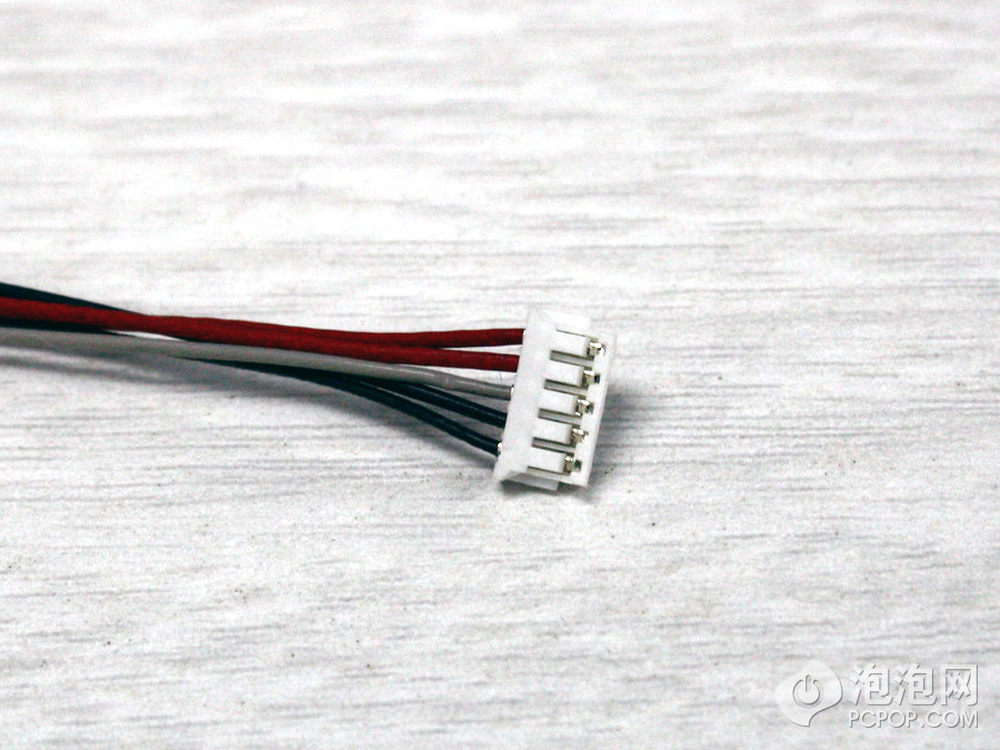

做成的效果，也读有人会纳闷，不同功效的线应该颜色不一样，为什么我们只有红、灰、黑三种呢？实在无奈，当时只有这三种颜色可选，只能凑合。
12/20

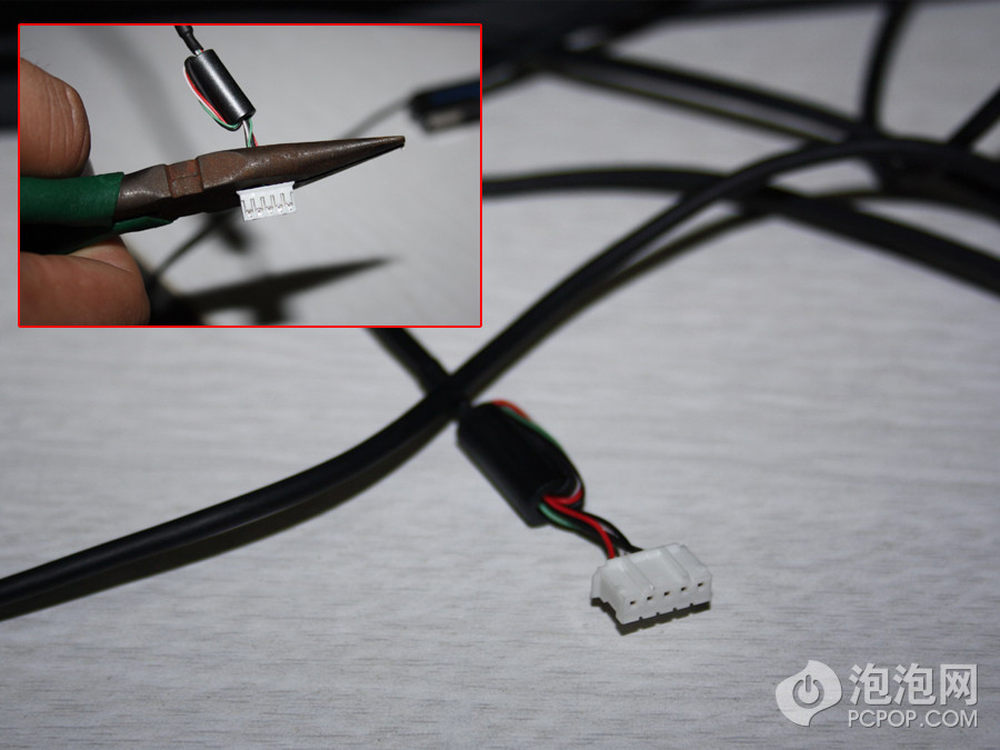

库房里有好几支废旧键盘，连接线可以用，可惜接头都匹配。这跟线长度合适，看上去比较瘦弱，没办法薄膜键盘接线比较细。
13/20

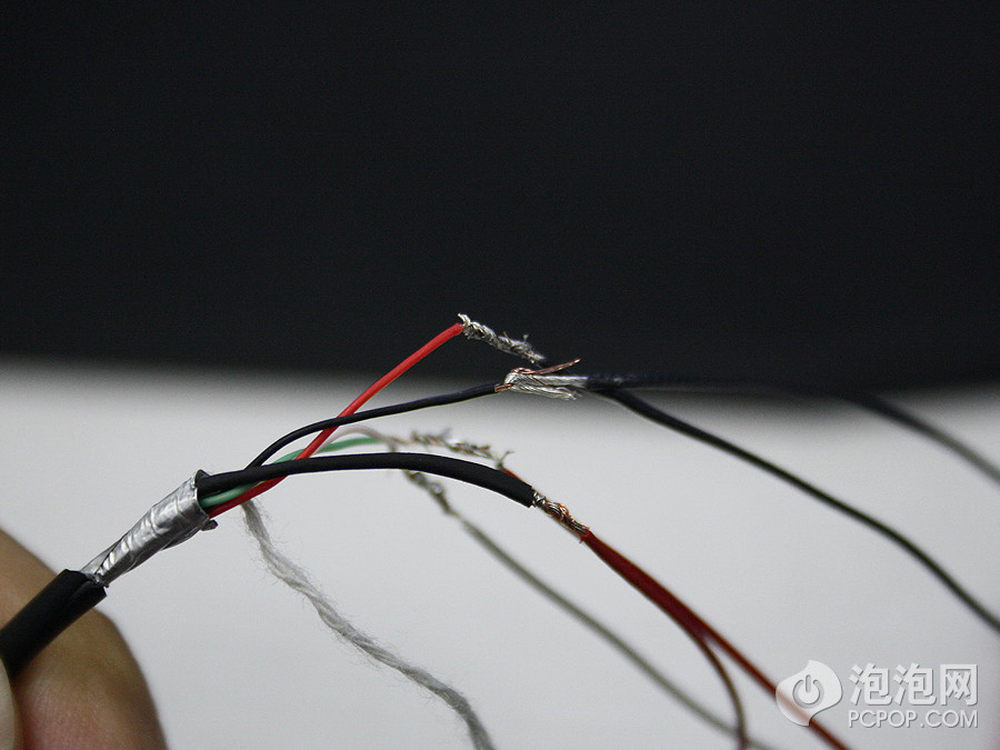

焊接之前要将每根接线整理好，露出金属丝。比较粗的线可以用剪刀或者剪线器，这种细的只能用打火机烧一下。

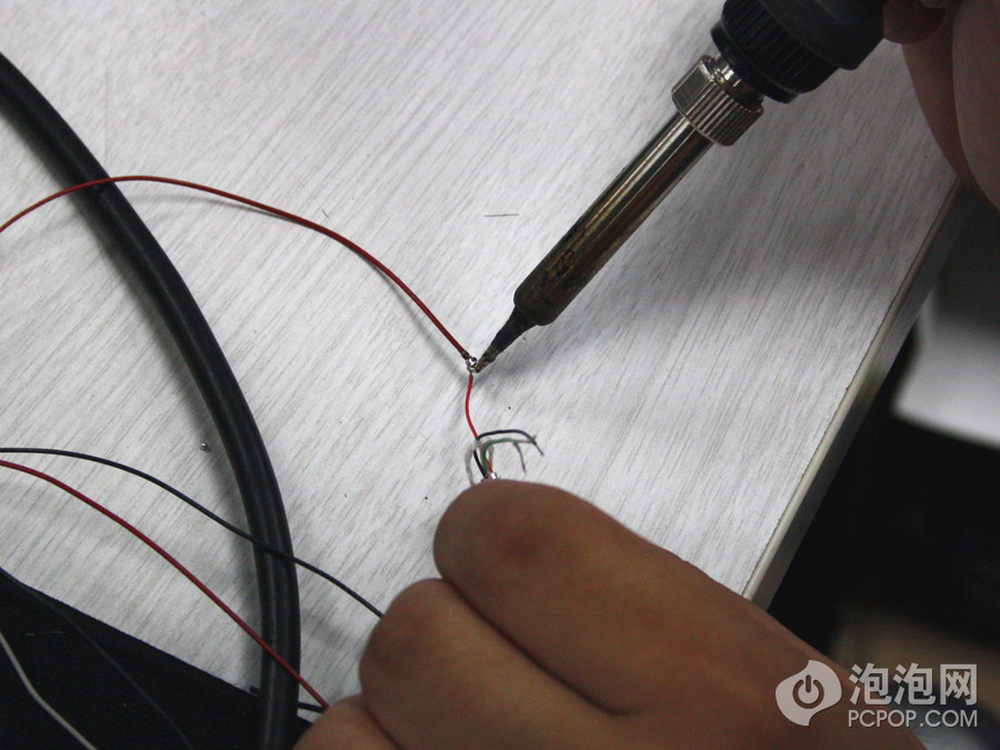

14/20
焊接是个细心活儿，大家不要学我们，一点保护措施都没有，底下连个东西都不垫。其实线材并不一定要焊接，利用金属丝的可塑性缠绕在一起也行，只不过不够稳妥。
15/20
随便焊了三根，为什么不一次都弄好呢？因为我们只是按照废旧键盘排序连接的，并不知道是否正确，先试一下如果有问题方便调整。事实证明幸亏留了一手，第一次没成功，原来连接键盘这一端的线序是没有固定标准的，只能从电路上逐一排查D正、D负、供电正、供电负，好在不难稍微有点基础知识就能办到。
16/20

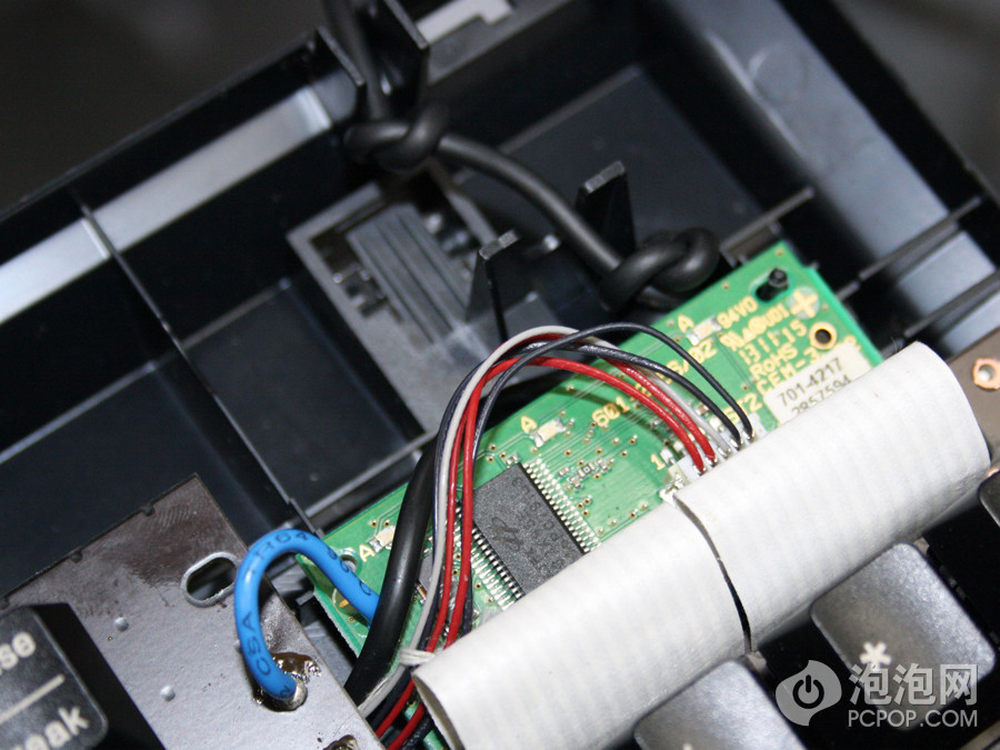

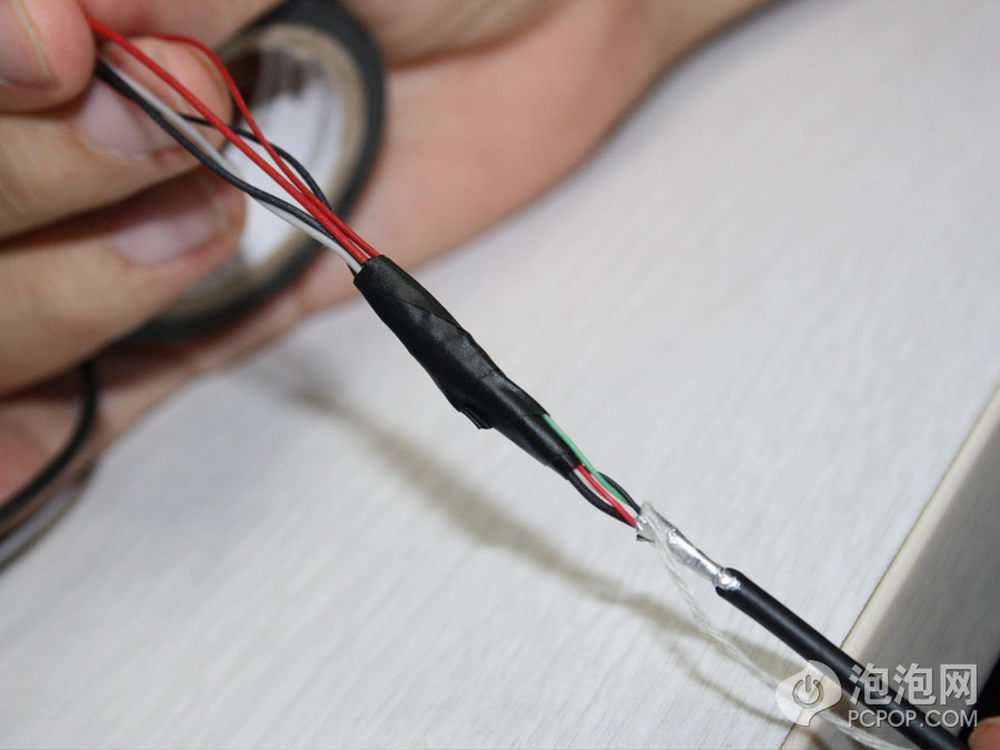

将五根线焊好后一定记得要用绝缘胶布缠好。
17/20
做到这里基本上就完成了，经验不多技术较差，所以做出来的东西没有卖相，但是能用就够了，反正从外面也看不到。
18/20
最后的工作就是将插头接好并固定，至于卡扣，直接缠个结就行了。
19/20

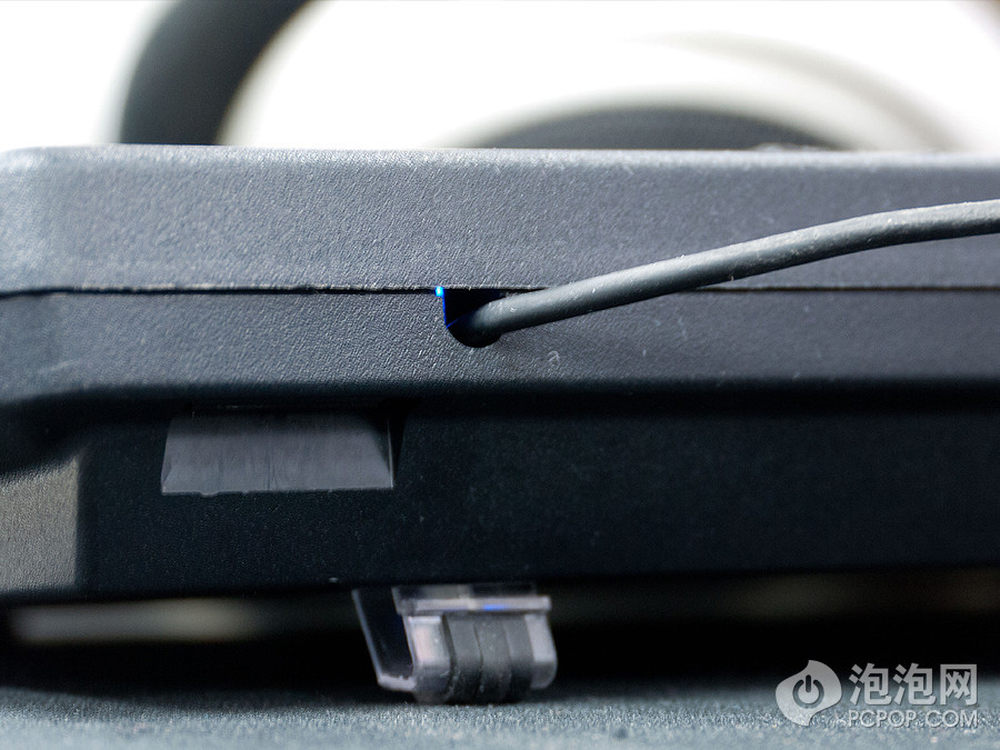

看上去连接线太瘦弱了。完全不匹配机械键盘庞大霸气的身躯。不过重点是起死回生，能用就好相貌不是重点。

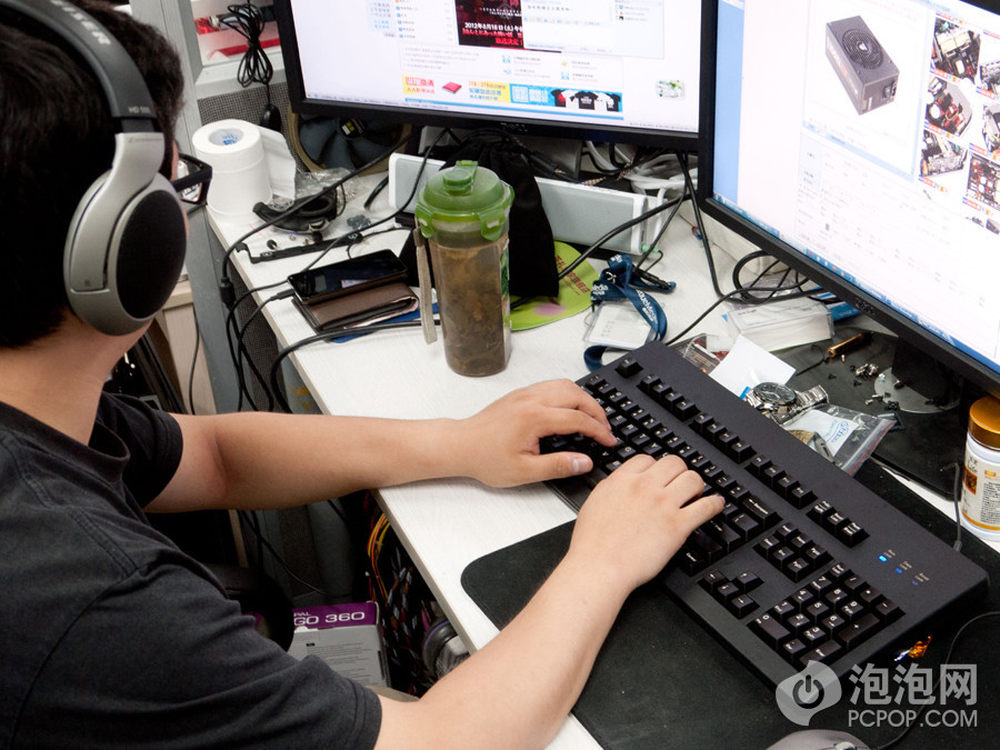

20/20
经过一番折腾从购买零件到最终完成用了2-3个小时，午休时间就搞定，没有耽误工作。如今这个来自德国的黑轴键盘已经开始服役，原厂黑轴很奇妙，力度较大但并不生硬，没有钢板调校，让我们体验最纯粹的黑轴手感。这次维修比较成功，耗时不多只用几块钱就救活了它。以后有损坏的电子产品大家在条件允许的情况下不妨试试自己动手，尽可能修复，不仅可以省去一笔不必要的开支还有成就感，一举多得。
