带CPU的电源！海盗船AX1200i详细测试
1/31
海盗船是DIY界数一数二的品牌，他们在2010下半年曾经推出过令人惊诧的AX1200电源，被各论坛网友奉为神器，2年过后下一代AX1200i推出了，这颗电源在原版上的飞跃更大，让我们试图循着开发者的思路来仔细看看这颗电源吧。
2/31

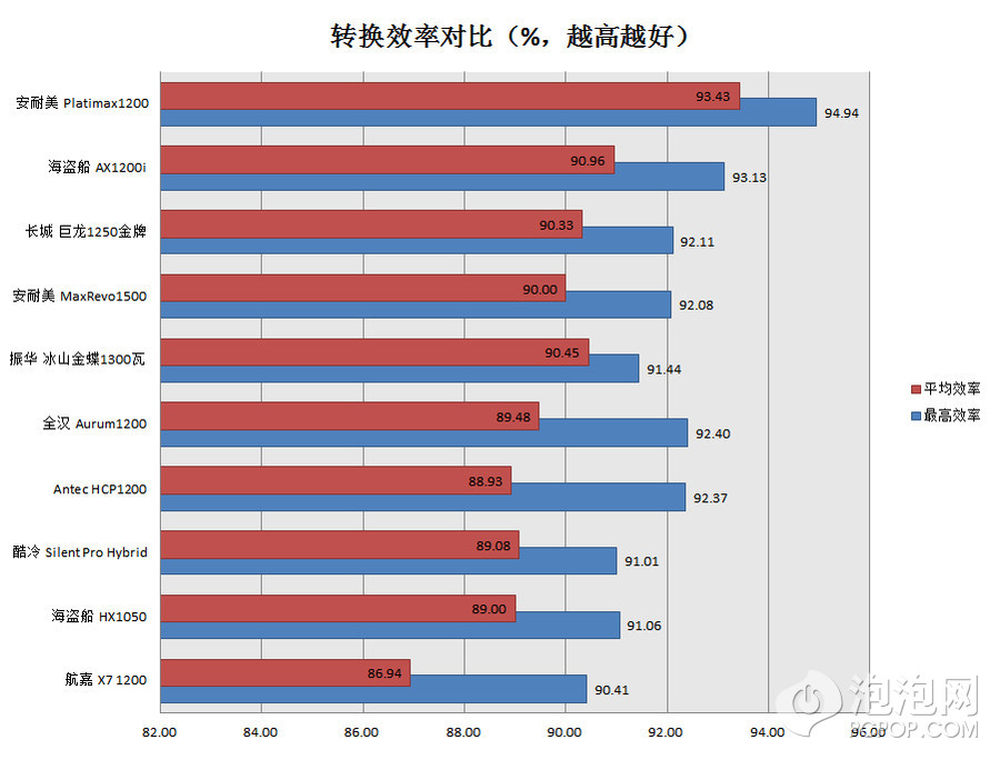

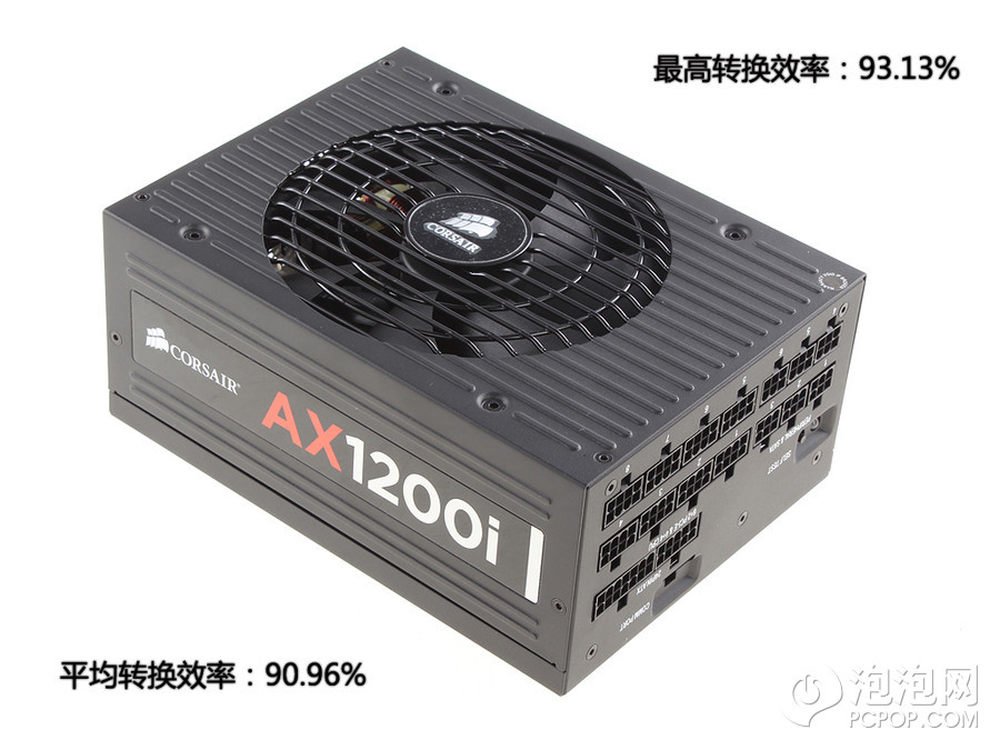

这颗电源身长20cm，今年海盗船全系电源都在外观上有所改变，主要是风扇罩的风格。输出方式明显采用了全模组化线材设计。电源的转换效率最高超过了93%%，平均值也有91%%的效率（如果我们可以拉负载到1200瓦，相信平均值一定会拉到91%%以上），AX1200i相比两年前有一项较大的变化：转换效率达到了80PLUS白金牌等级。这也是市面上可以买到的为数不多的1200瓦级别白金牌电源。
3/31

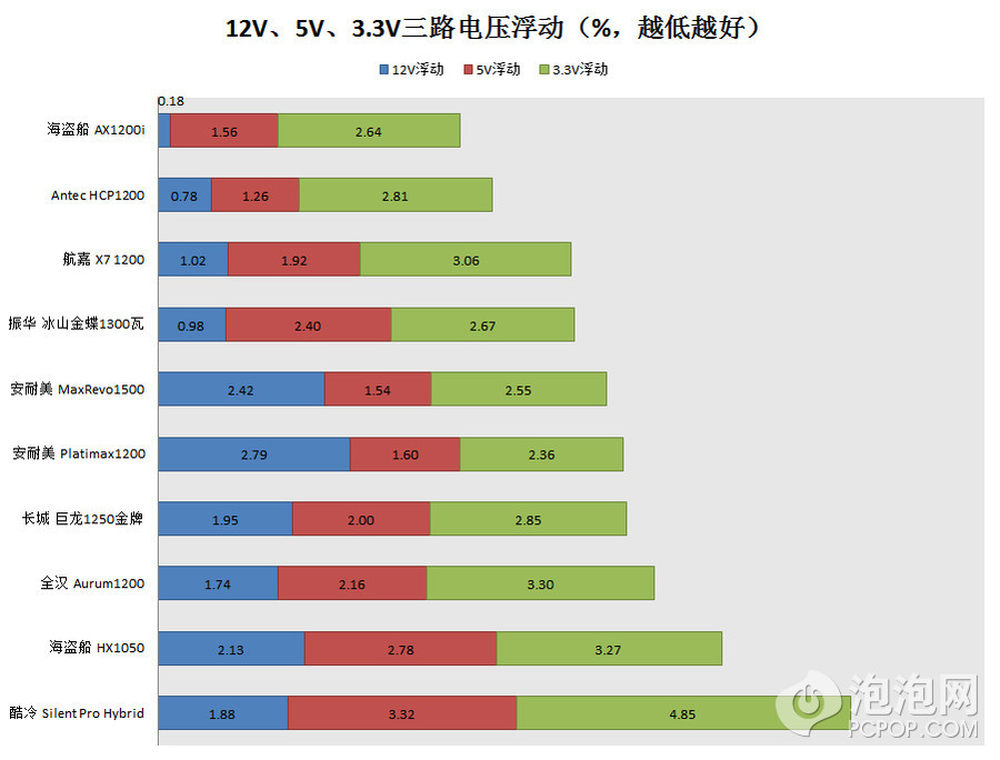

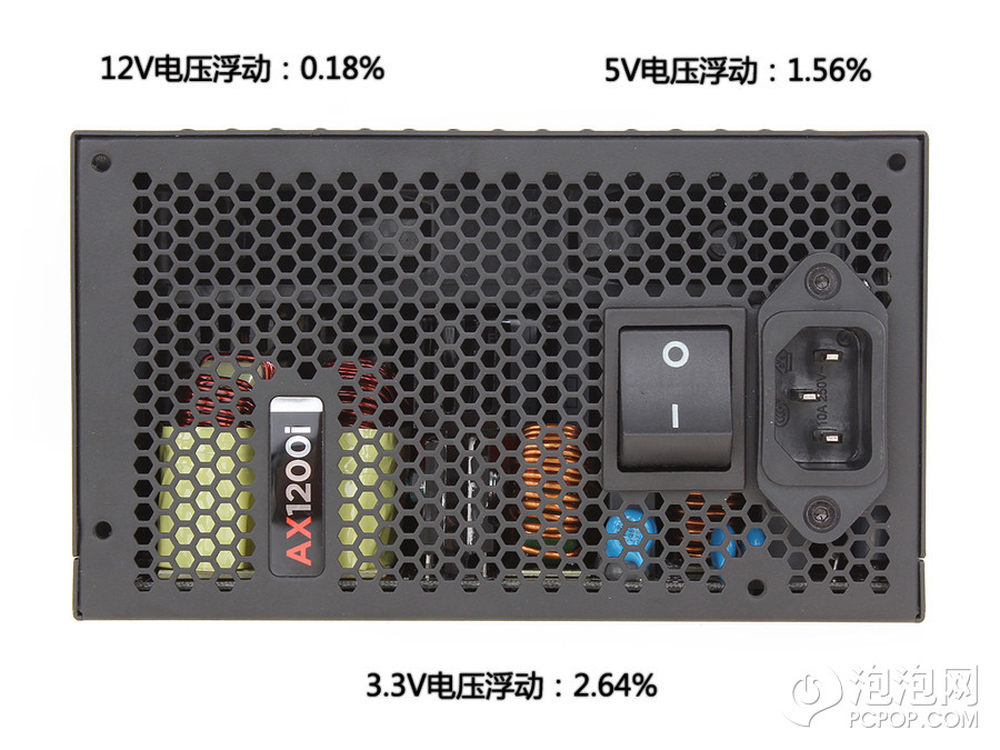

电压散热孔一侧的总开关硕大，输入侧的插口并没有采用C19/20的尺寸。最令人惊讶的是12V的电压浮动值只有0.18%%，对于从50瓦-950瓦的负载变化来说，只变化了0.18%%是非常出色的表现，5V输出和3.3V输出表现也不错，但相比12V来说要略逊一些。
4/31
纹波抑制一项的表现也是咋舌的，之后各位看到AX1200i和其他千瓦以上级别电源的对比后会感觉出来的，相比其他顶级电源，AX1200i的纹波比他们低了一半还多，估计2年之内DIY市场不会出现比这颗纹波表现更多的产品出现。

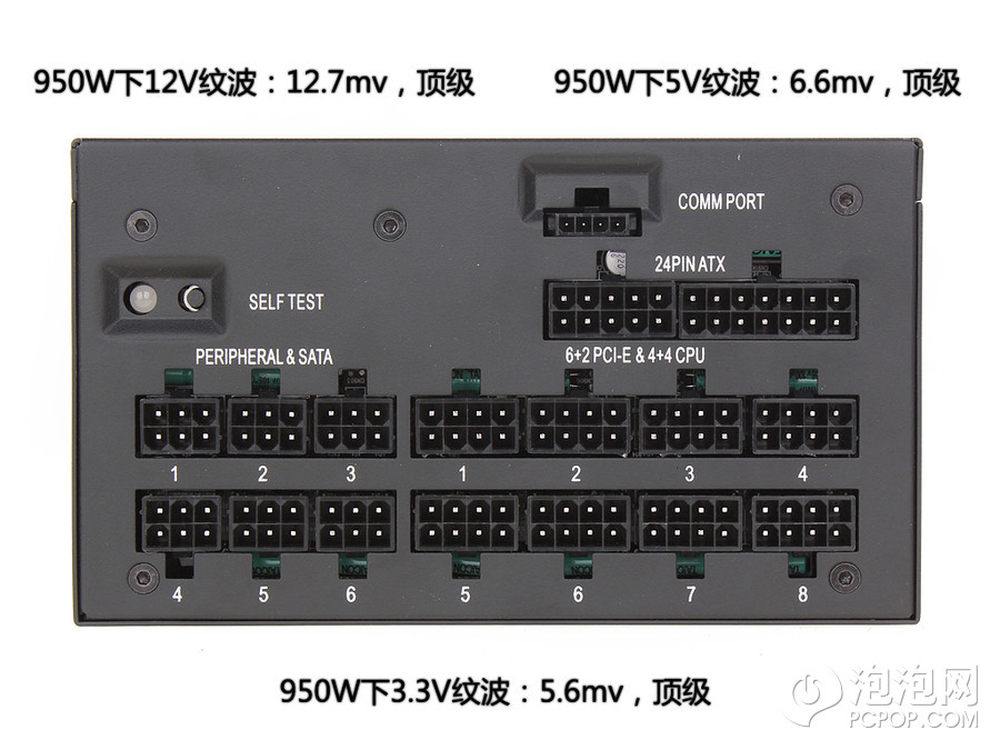

模组化输出口线序上分布比较零散，而不像海韵X系列那样，把某些电压点聚集在一起。这里有一个SELF TEST功能按钮，电源正常时插上交流电后显示绿灯，此外还可能查看5Vsb待机一路是否正常。除了供电接头外，顶部还有一个通讯端口（COMM PORT），这是海盗船link系统的接口。
5/31

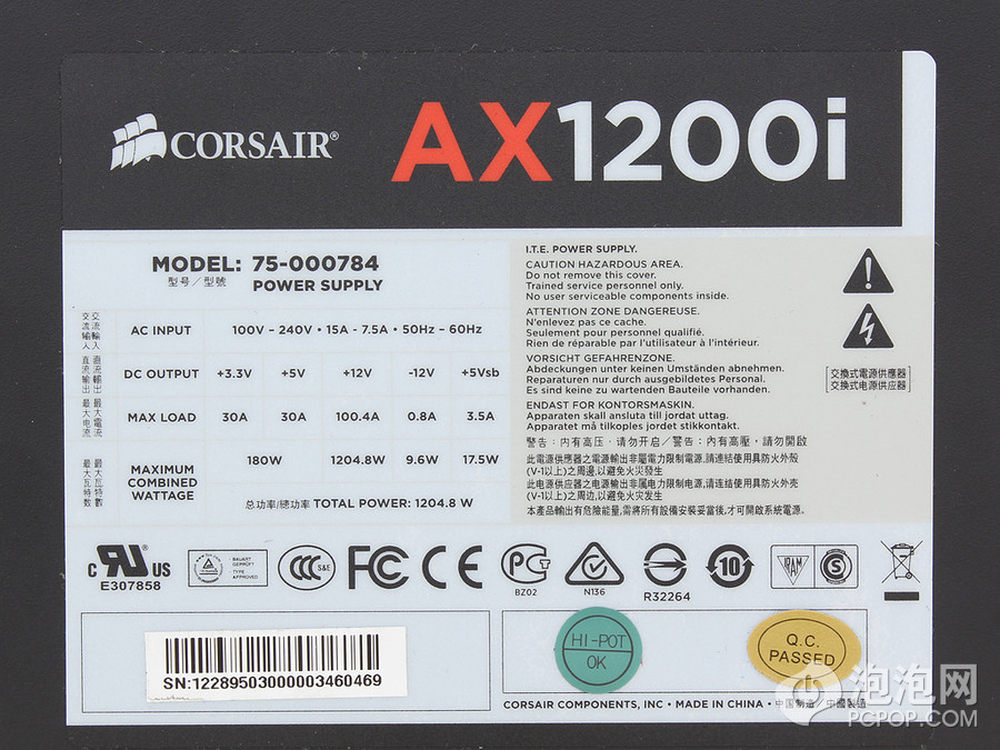

海盗船电源的参数标签一直很规范，这颗1200瓦电源的12V采用了单路输出设计，所以最高100.4A电流，怪兽级的输出。3.3V和5V均标注30A电流，5Vsb的电流有3.5A，略大。此外电源还有全球各国的安规认证，毕竟它是面向全世界玩家销售的。
6/31

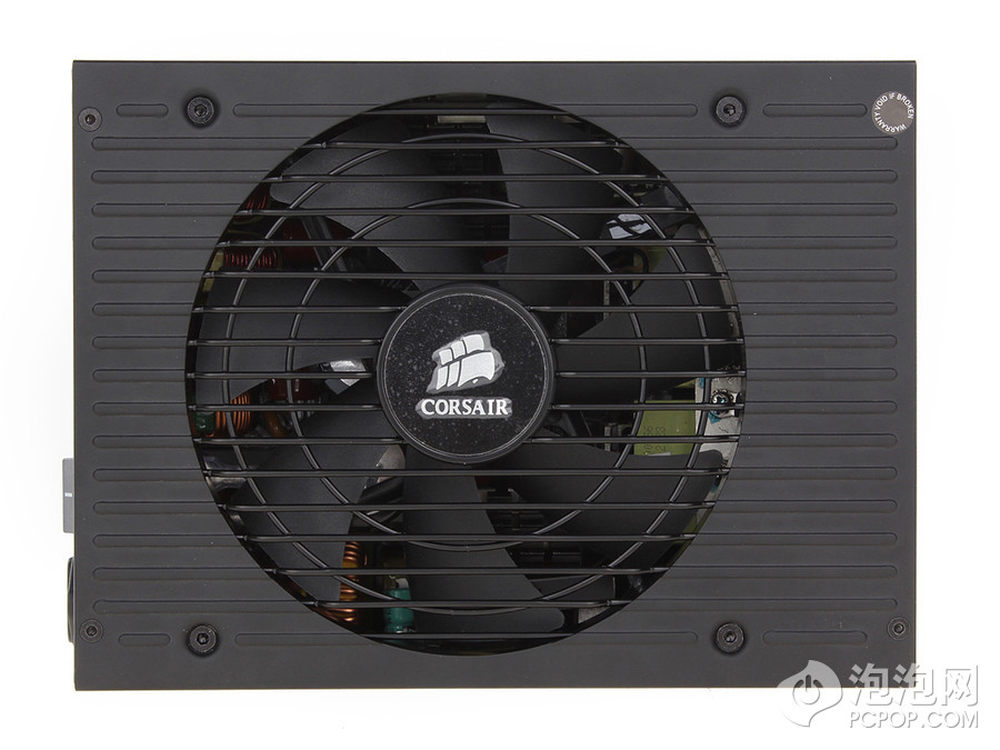

电源的散热采用了14cm直径风扇，外壳和风扇的螺丝均采用内六角，有些工具不全的玩家还不太方便拆卸。
7/31

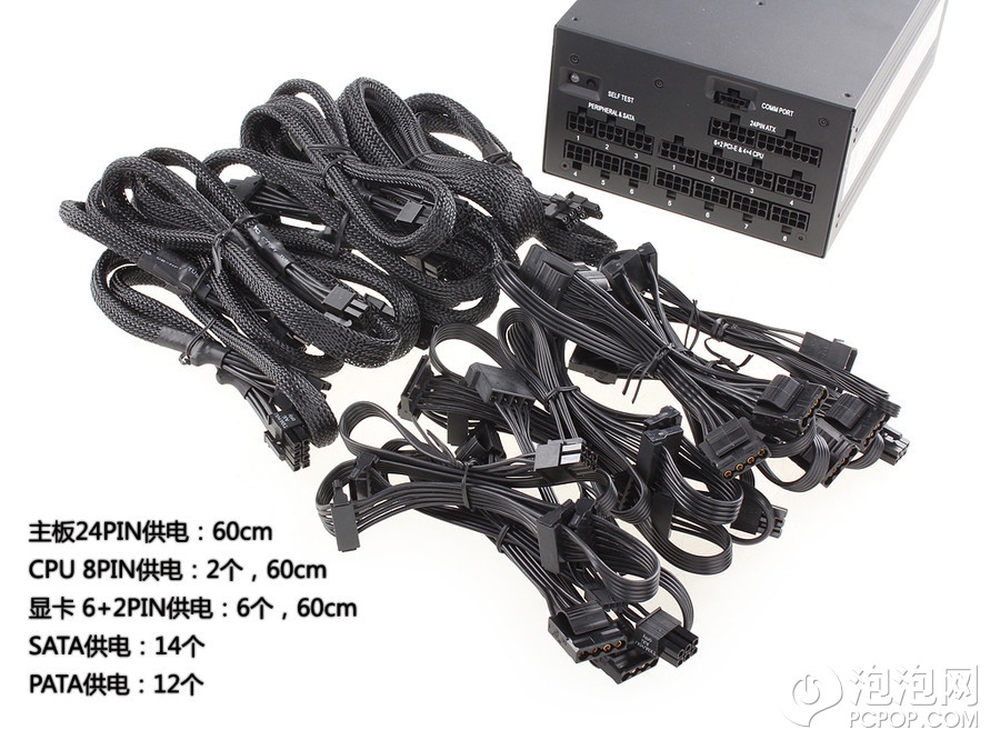

和其他1200瓦电源相比，AX1200i几乎是最丰富的，提供了2个CPU供电，双路CPU主板也没有问题。显卡供电一共6个，支持3路的SLI，SATA供电14个，PATA供电12个，对硬盘发烧友和风扇控的合体来说都完全够用。而且所有PATA和SATA供电都采用了扁线风格，对于理线来说非常方便，如果其他线材也能做成同样扁线的风格就更好了。线材长度均是60cm起，这些线材接头都采用了防呆设计，只要能插进去就是对的。
8/31

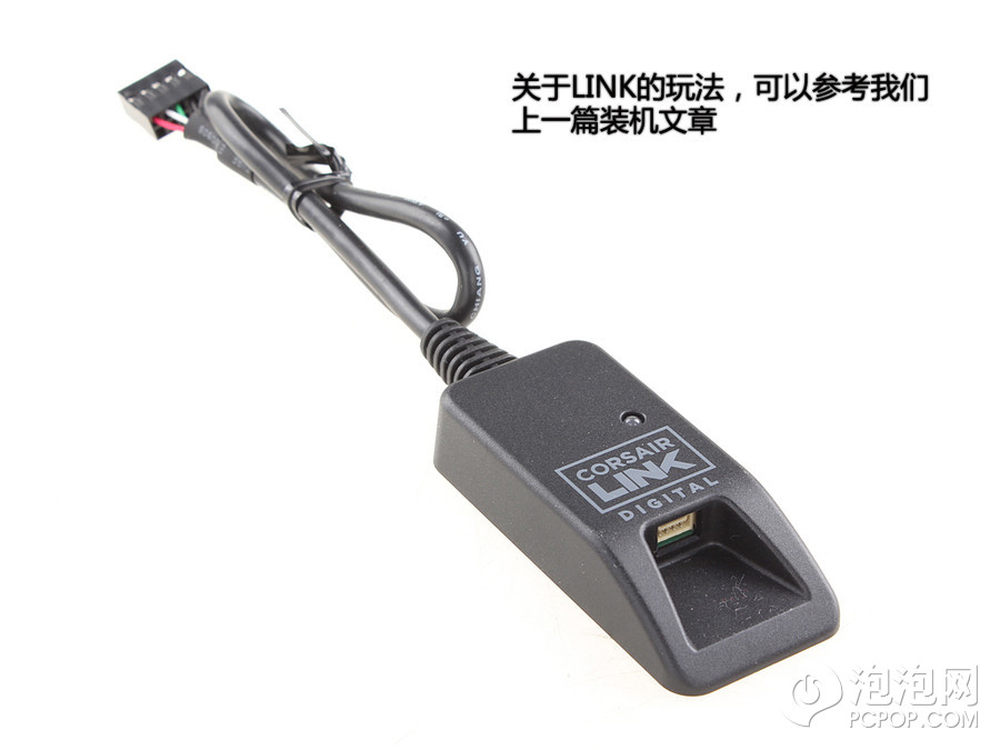

这是海盗船Link系统电源的接头，关于海盗船Link系统可以点击这里看装机体验。
9/31
如果非要找一点不足，可能就是风扇了，来自悦伦的14cm双滚珠风扇，很多玩家希望看到三洋的牌子，只是三洋风扇没有14cm双滚珠的。上一代AX1200也是采用这颗风扇。

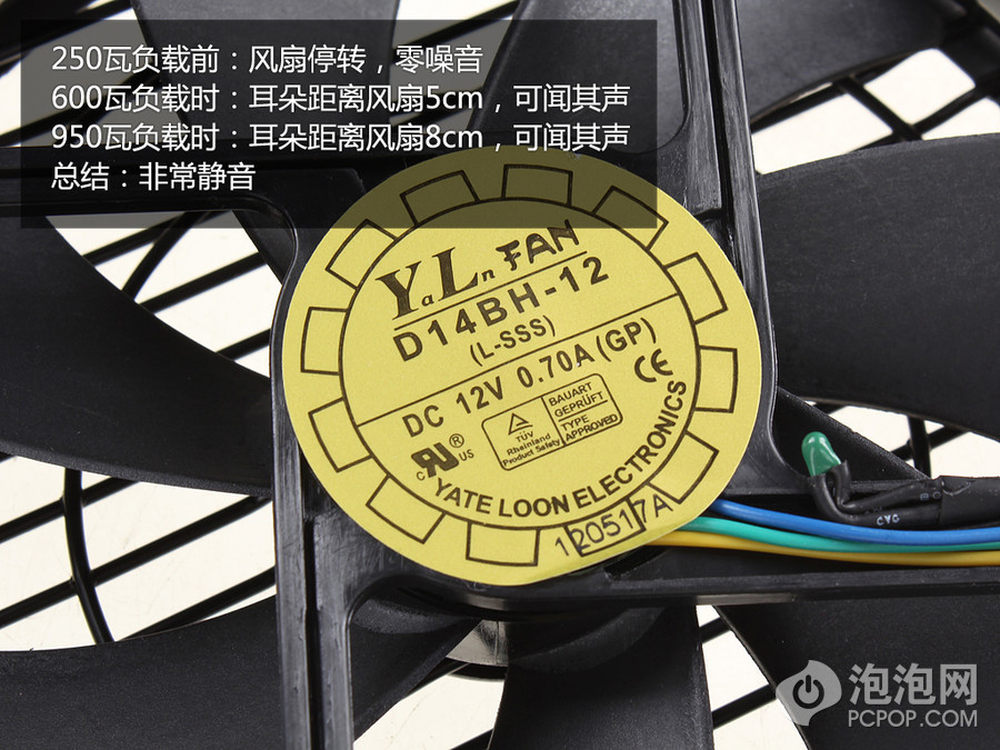

海盗船AX1200i采用低负载停转的设计，在250瓦负载前风扇一直没有转，绝大部分用户来说上网下载、办公时电脑都不会超过此功率，所以在你需要静音的情况下，这颗电源是零噪音。即便是满载时，电源风扇噪音也很小，耳朵距离风扇罩8cm才能听到风声。
10/31

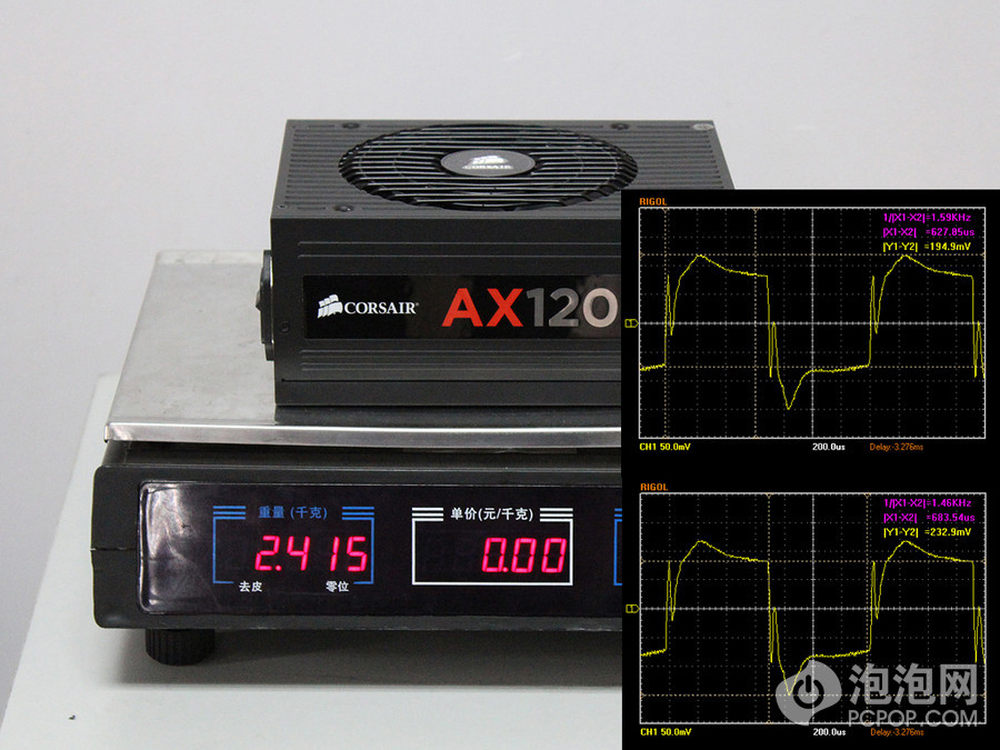

我们测试了动态负载下电源的性能，12V上电流跳变的幅度是23.75A，图中波形是700Hz下的，上冲和下冲的幅度都一般，比较好的是电压恢复时间非常快，只有0.64ms，大部分双管正激的电源恢复时间都在1ms左右。电源在动态频率增加到1500Hz时波形上才失去了时间特征，每一次负载的到来和撤销只经过一次调整就可以稳定到均值。更加令人满意的是：从10-10000Hz的频率变化中电源始终没有出现啸叫，这很难得。
11/31

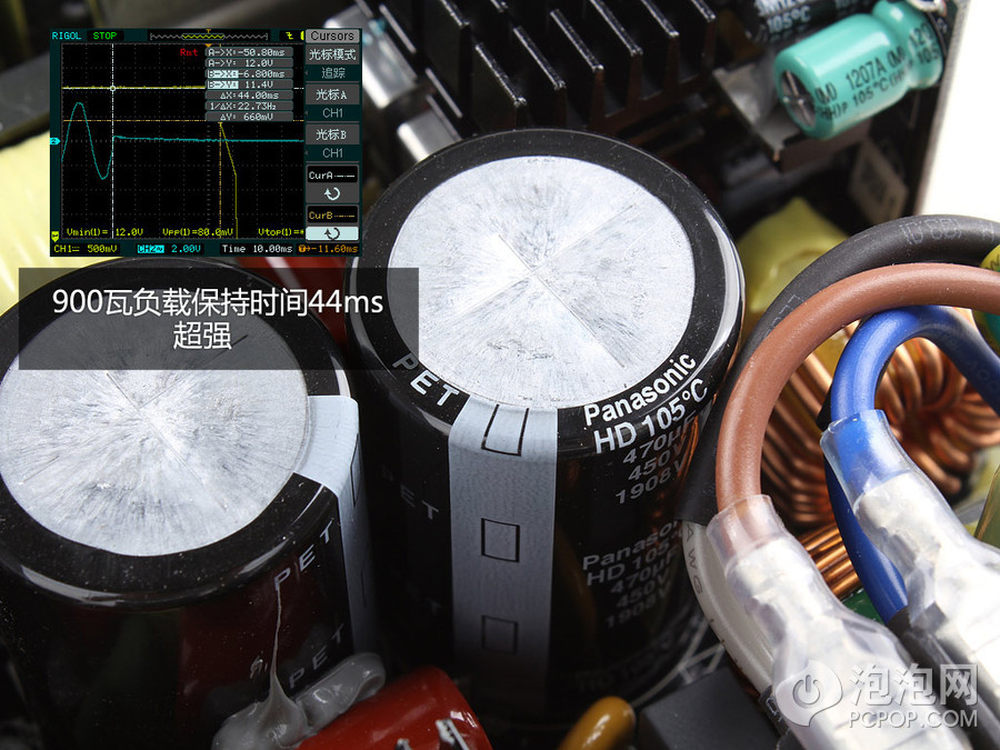

当你看到保持时间的测试结果一定也会惊讶的，在75%%负载下保持时间应该超过17ms，而这颗神器已经到了44ms，这和他采用了交错式PFC设计是分不开的，虽然我们没有测试满载下保持时间，但从经验上看超过30ms是铁定的了。两枚并联的电容来自松下，470uF，105摄氏度耐温，450V耐压，都是非常棒的参数。
12/31
13/31
14/31

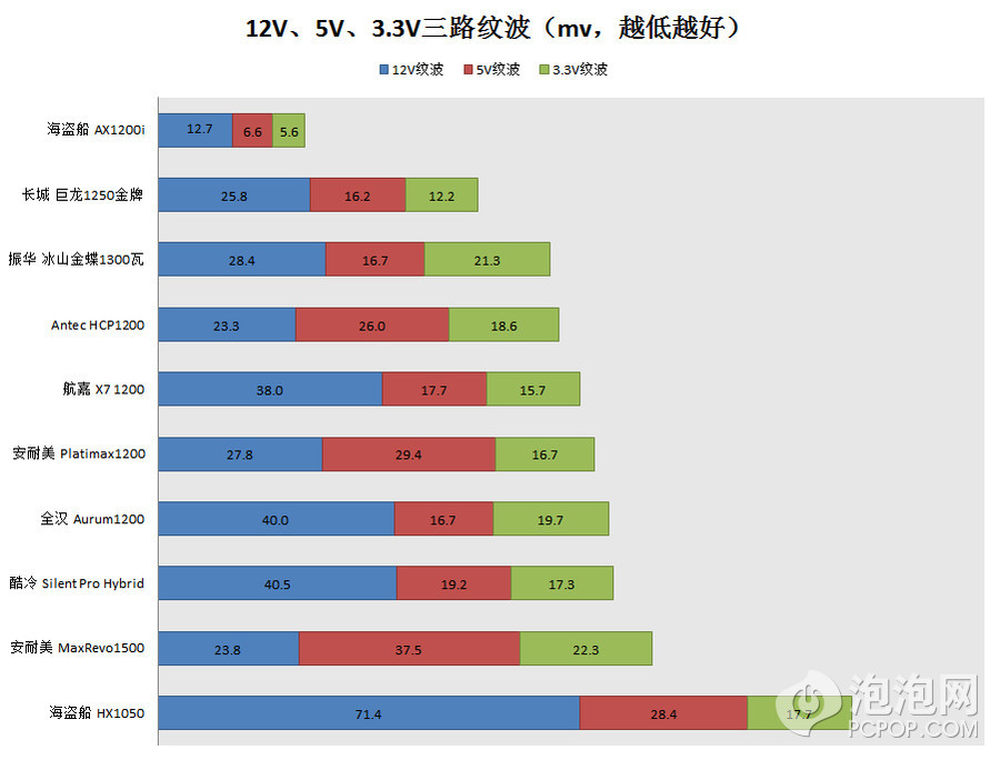

纹波低到不可思议的地步，比第二名的一半还低
15/31

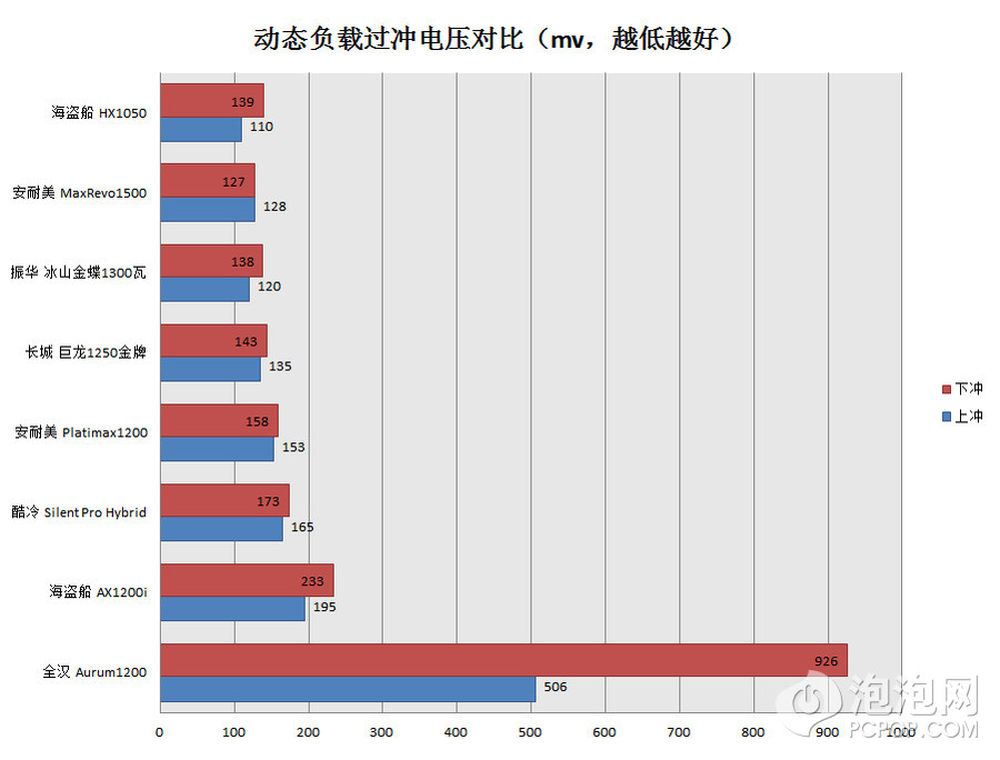

大部分电源的动态过冲都出于难分伯仲的水平，只有最后一个实在有点高。
16/31

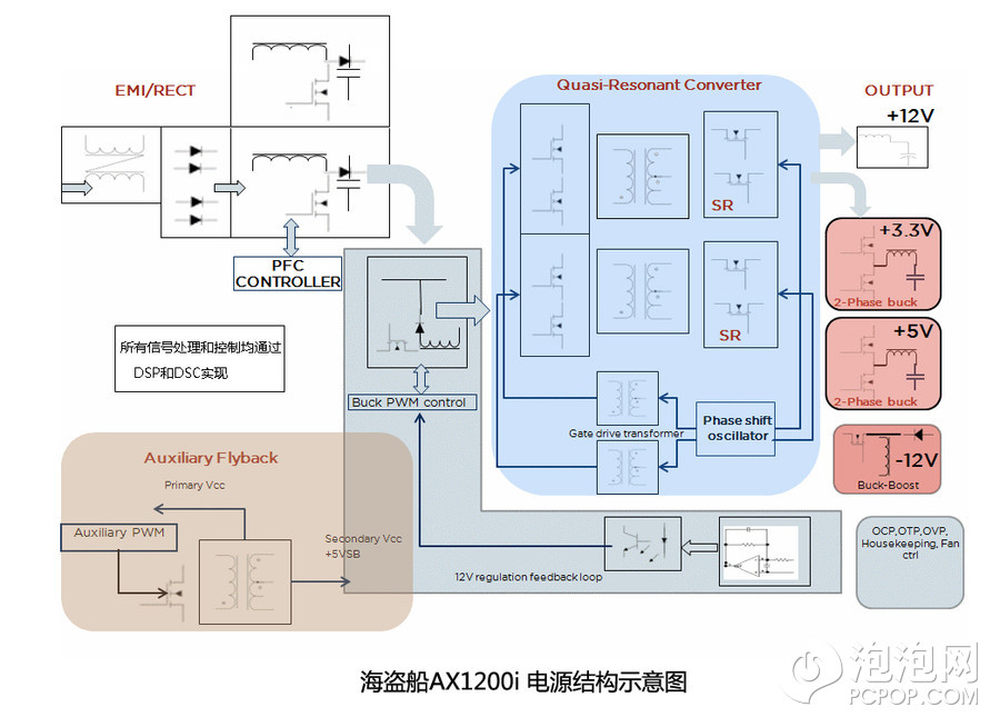

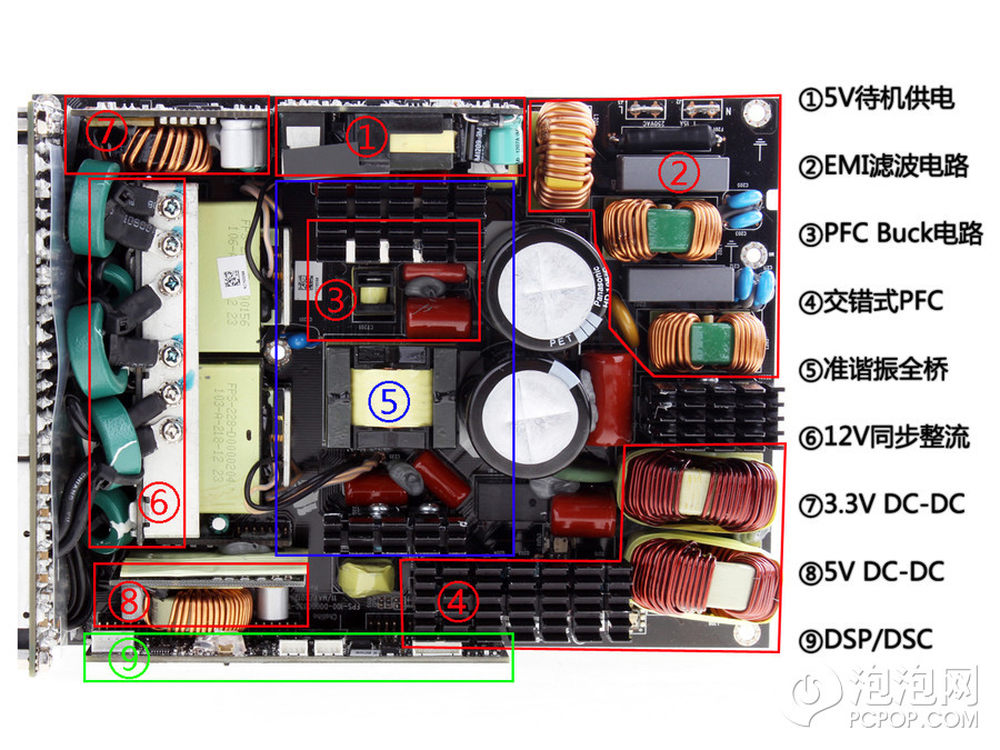

这款电源的设计实在太特殊了，主动PF电路的输出经过了从380V直流降压的过程，然后才供给主开关管，主动式PFC还采用了交错式PFC方式设计，降低了PFC级电流的纹波，对主电容的压力减小了不少。主开关管采用准谐振方式提升效率，二次侧12V同步整流，3.3V&5V DC-DC的输出方式。
17/31
12V输出电压的反馈也是通过调整这个电压较高的降压电路PWM占空比来实现。这样一来主开关管的占空比应该就不需要变动了。刚才我们提到了准谐振电路，在准谐振电路中，谐振现象只出现在开关动作附近的一小段时间内，在整个开关周期的其他时间内和普通硬开关没有太大差异；谐振电路是在整个开关周期内都需要满足谐振频率，所以谐振电路中开关管的频率是变化的，准谐振的开关频率是固定的。
18/31

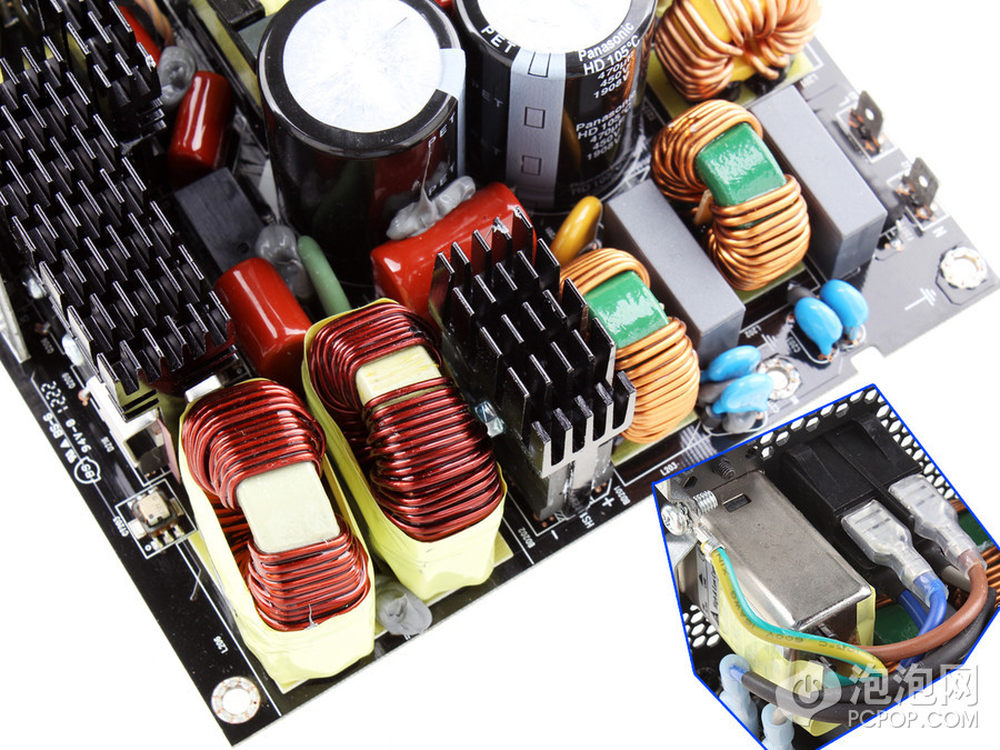

EMI电路一共有2部分，第一部分设计在交流电入口，是一个整合式EMI滤波输入插座，在这个铝壳里使用了两枚差模电感，一对儿Y电容，一个X电容。在PCB上还有两个共模电感，两对Y电容，两个X电容，一个MOV，和一个保险管做输入侧的过流保护。这个EMI滤波设计可称豪华。
19/31

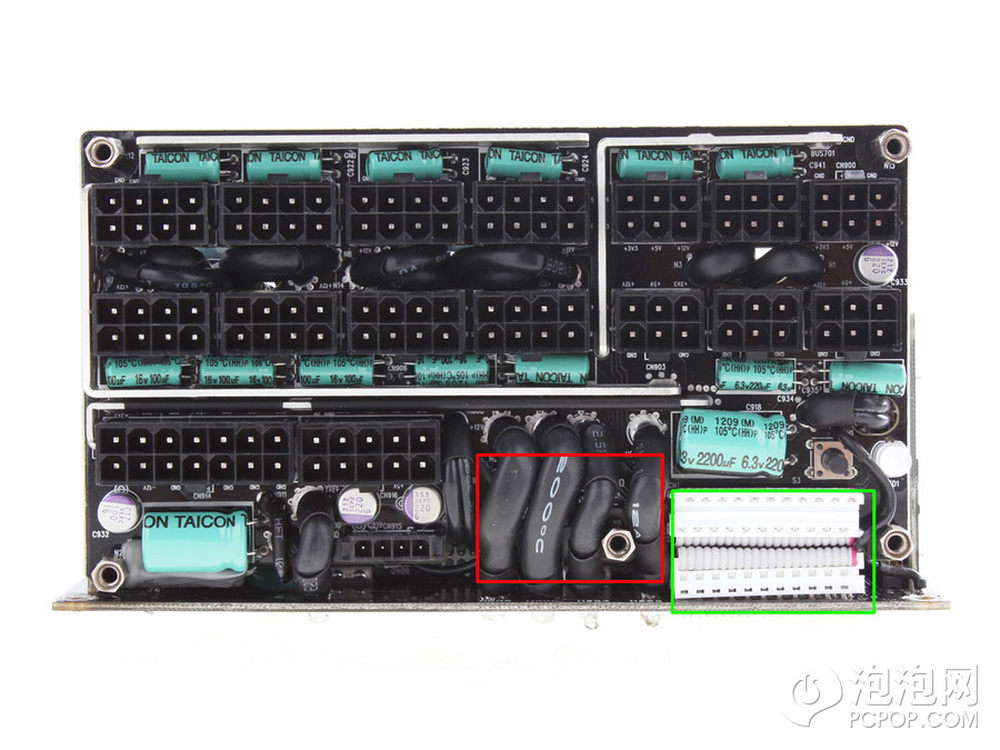

把整张PCB都抠出来后可以看到，从主PCB板到输出接口板靠几根12AWG的粗导线（图中红框内）传输电流，在右下角有输出电流的反馈信号测量点（图中绿框），在接口间有很多小电容做滤波，现在看到了两种不同版本，我们手中的电容是TAICON的，还有其他版本是采用日化的。
20/31

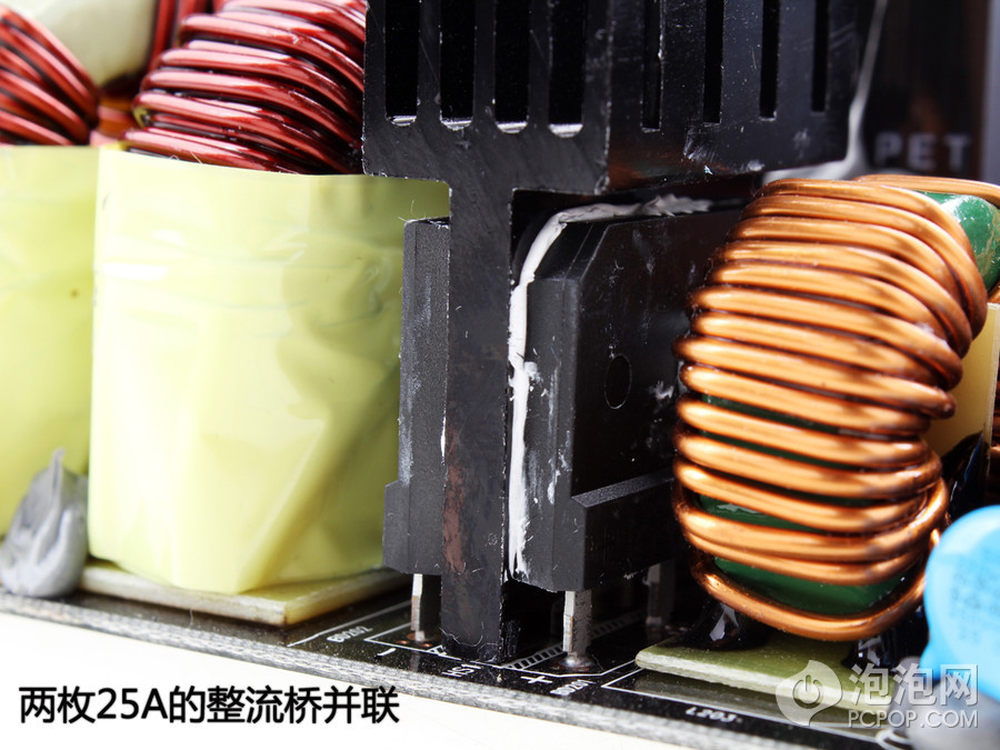

两片25A电流的整流桥并联，总共可以传输50A电流，如果输入侧电压是115V，满载下转换效率可以到90%%，则这两片整流桥可以支持电源传输5200瓦左右，功率余量非常足。
21/31
相比2年前的AX1200来说，新版AX1200i的PFC级采用了交错式，两组Boost电路输出的电流，他们叠加后输出的电流因为相位相反，很多纹波相消，比起单独输出要小了很多，这样保证在最终输出时尽量减少PFC开关造成的纹波。关于交错式PFC的知识可以参考这里
22/31

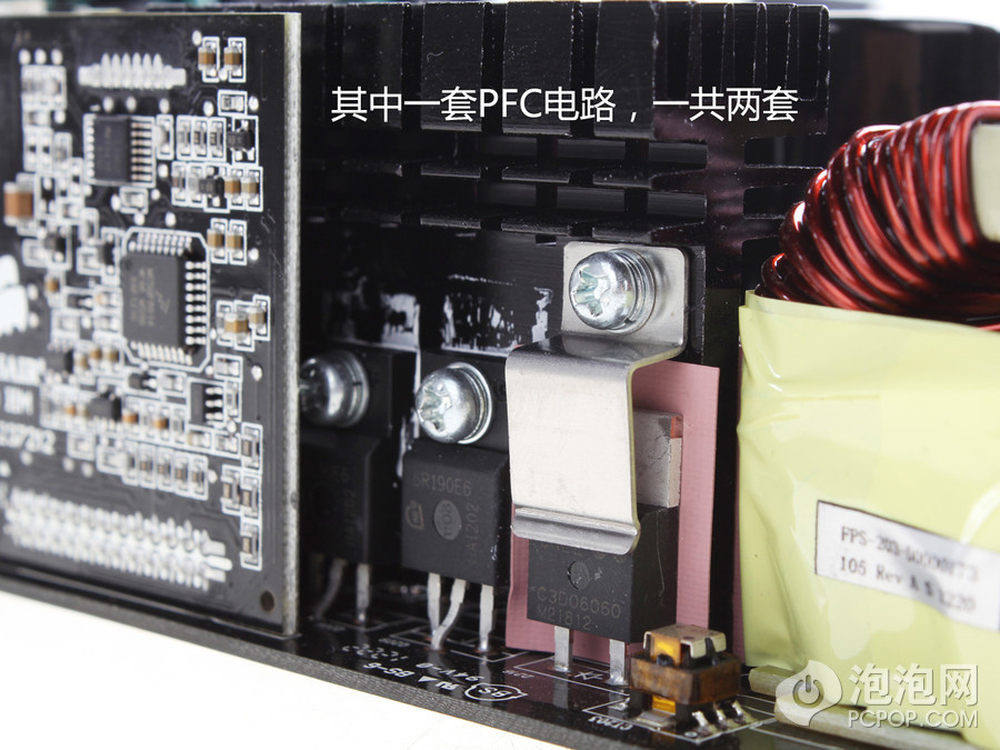

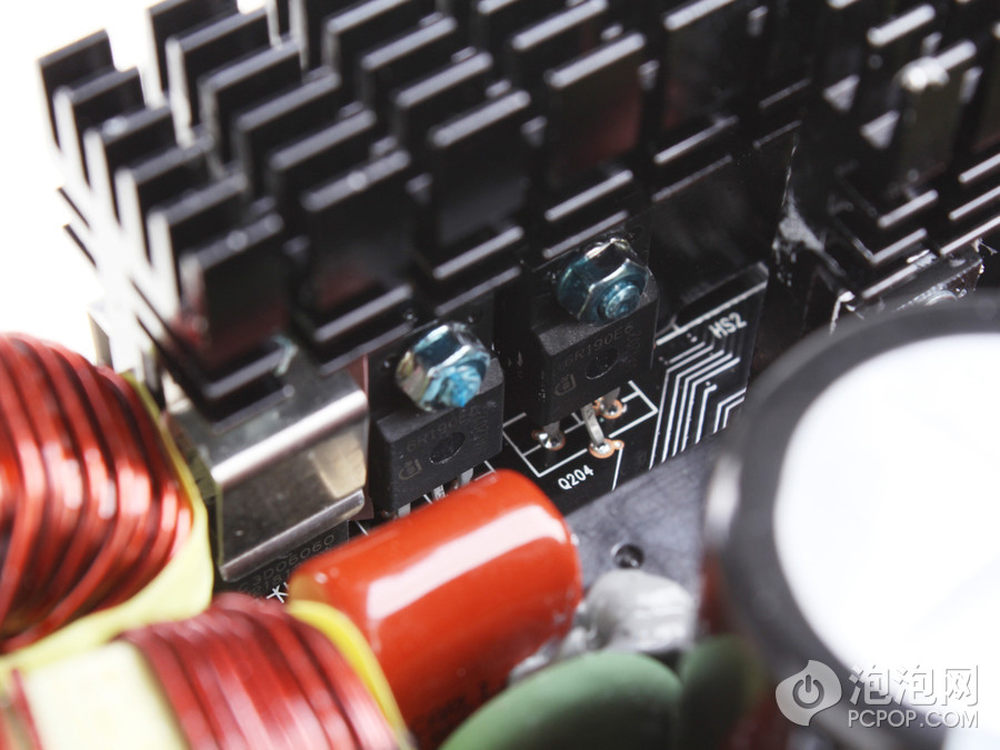

两套PFC的元件使用的一样，开关是两枚英飞凌的IPA60R190E6并联，每个管子耐压650V，可以传输20.2A电流，导通电阻0.19欧姆，快速恢复二极管来自CREE的C3D06060。
23/31

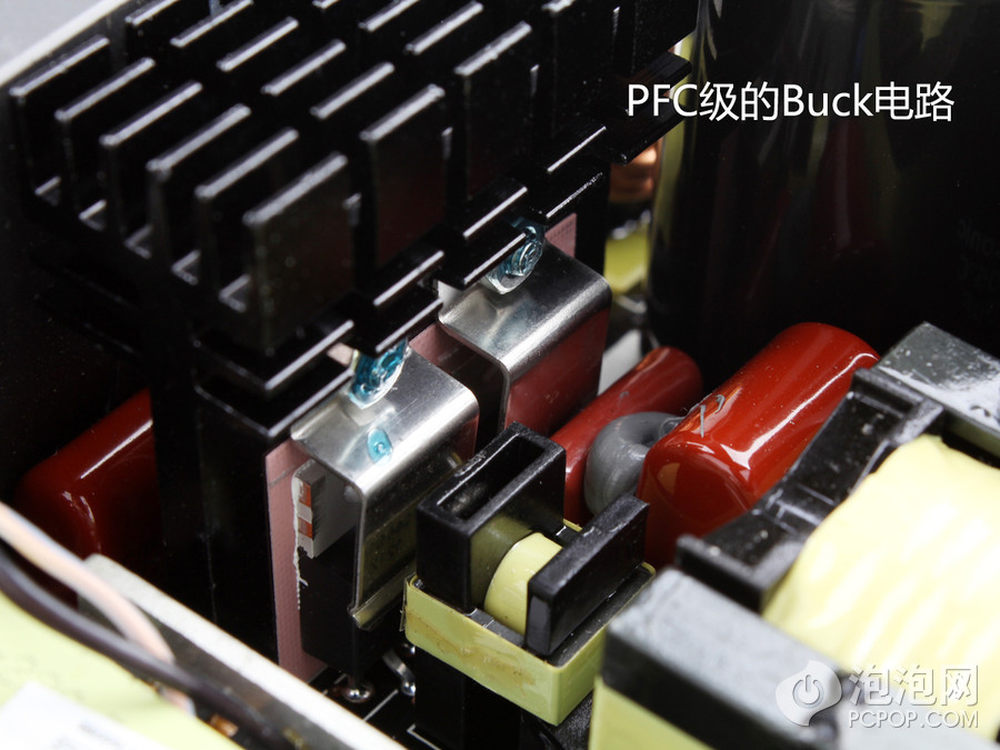

AX1200i PFC级后面为Buck PWM变换器，采用两颗MOSFET与高压二极管将PFC段输入进来的380V直流电进行降压，从而控制最终的12VDC输出电压，两枚开关管参数都被散热片挡住了。
24/31

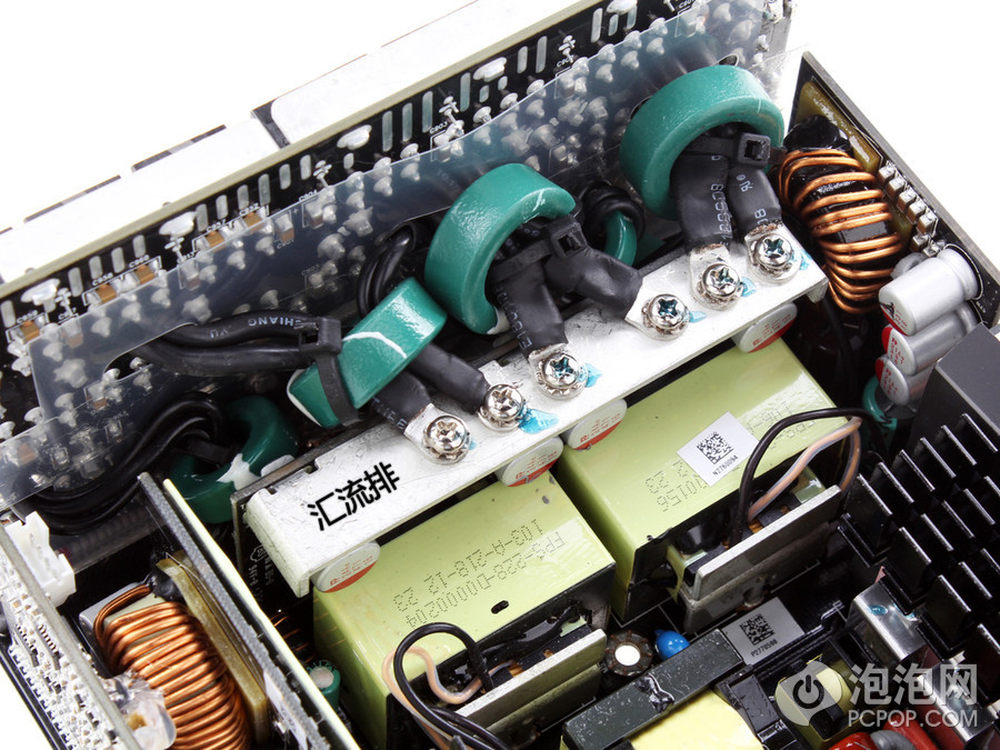

从上一级Buck电路输出后，电流进入准谐振电路，这部分开关采用零电流。在汇流排下面有即可富士通的固态电容滤波。
25/31
图中黄色的区域就是开关动作是产生的损耗，在传统硬开关下每次电流流过时电压还有一定的数值，而在软开关下，每次电流开始流动时电压为零，损耗也接近零。如何让电压为零呢？电路课中会讲到谐振，不论电感和电容是串联还是并联，总能找到一个频率的正弦波让电路中的电流无限大（串联）或者电压无限大（并联）。而对于这个电源来说开关频率是固定的，所以能够调整的就是在这个振荡电路中的电感和电容参数。
26/31

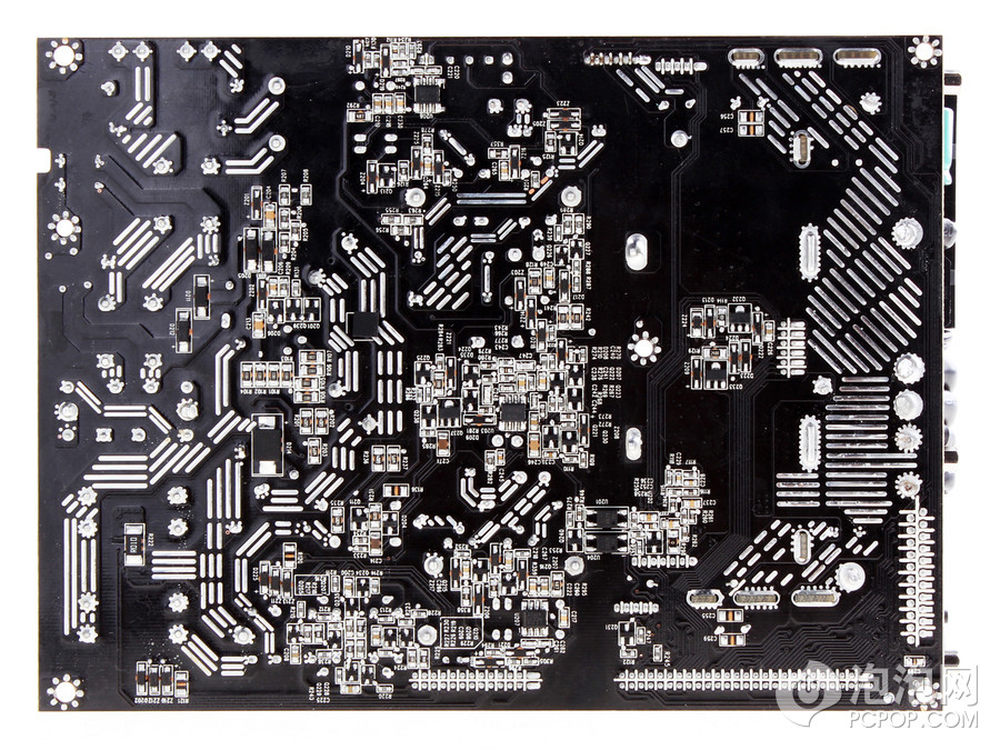

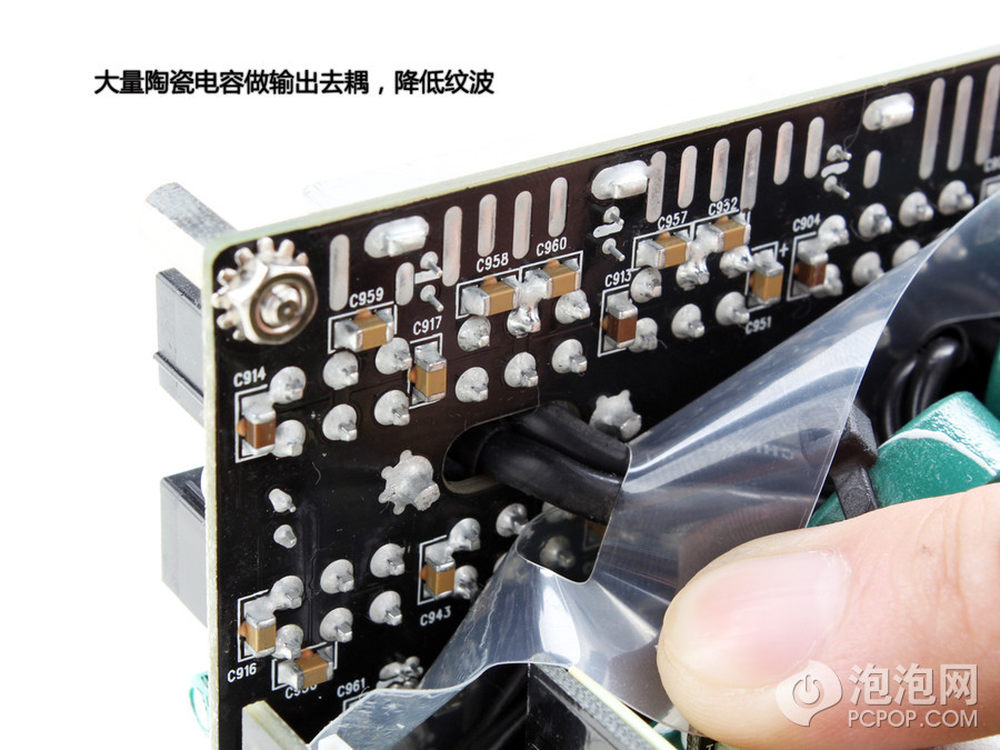

在输出接口板的背面也有很多去耦电容，都是陶瓷贴片类型的，接口板PCB的波峰焊工艺非常不错。
27/31

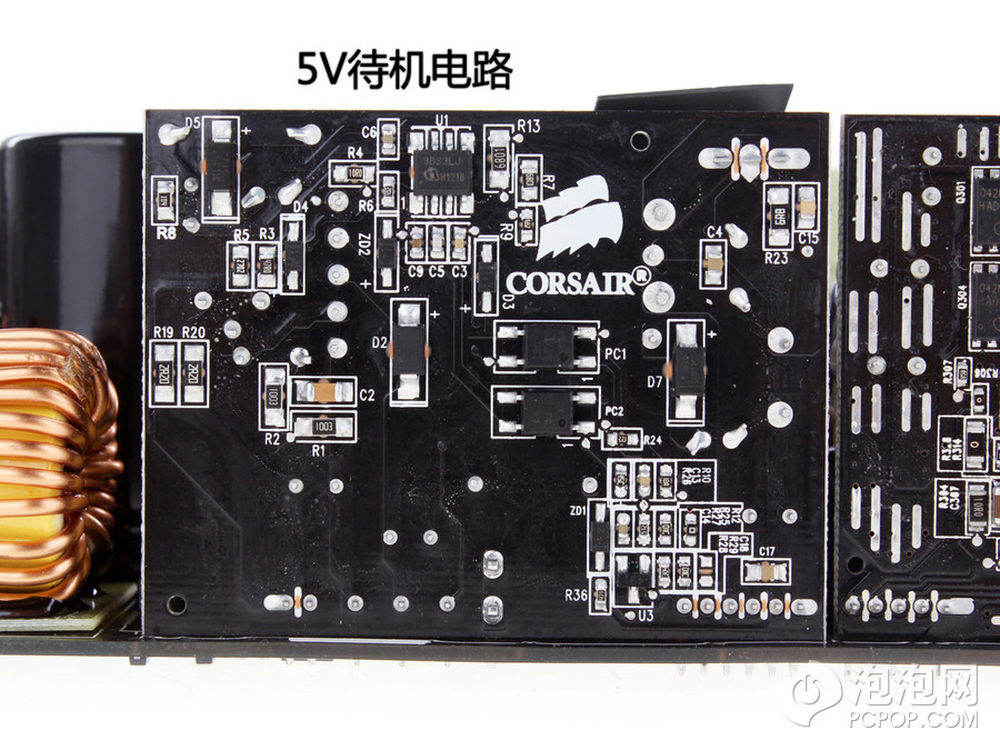

5V待机的电路设计在一张子PCB上，控制器、变压器、主开关和二次侧整流全都在上面。集成度高，体积小。
28/31

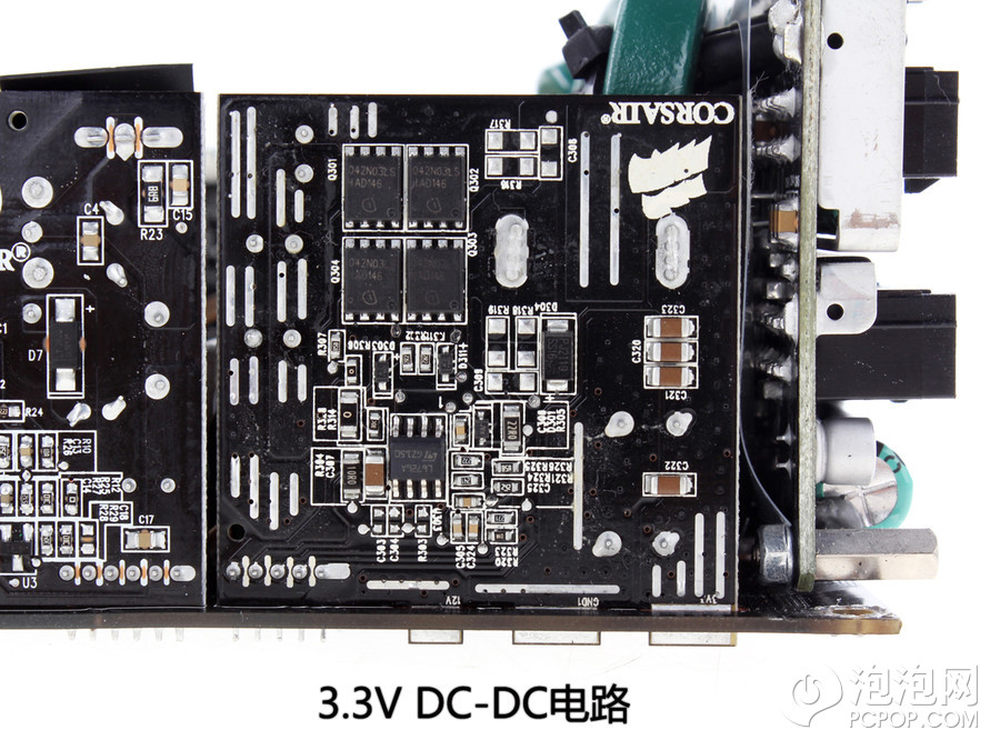

3.3V和5V的输出采用DC-DC的方式，采用4枚英飞凌IPB042N03L的开关，两上桥两下桥，30v耐压，4.2毫欧，可以传输70A电流，这时已经不是看输出能力够不够，而是让开关工作在导通电阻最低的情况下。
29/31

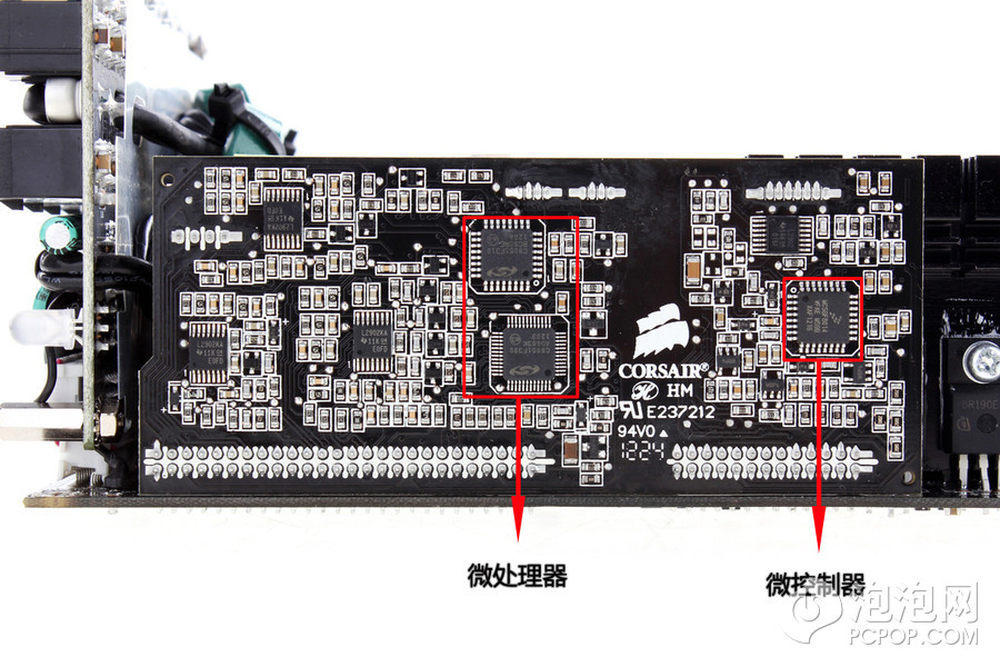

这颗电源并没有找到传统电源的开关控制器，而是采用了更加高级的控制方法：使用微处理器配合微控制器来控制开关管，处理反馈信号，并且监控电源输出的各种信号。微控制器使用的是飞思卡尔的MC56F8014，处理器频率32MHz，参考性能为32MIPS，可以用C语言编程，有5路PWM信号输出，采用12位的模数转换精度，可以处理监控的电压有4096级，对12V输出电压来说可以精确到正负0.003V。微处理器有两枚都来自SILICON LABS，C8051F310和380，参考性能是25MIPS，这颗电源应该输出多少电压、输出电压、电流值是多少，Link系统和主板的USB口如何通信全靠这些处理器了。
30/31
整个电源的做工非常出色，工艺几乎和主板差不多。没有任何可以挑剔的，伟创力这次做的非常出色。
31/31

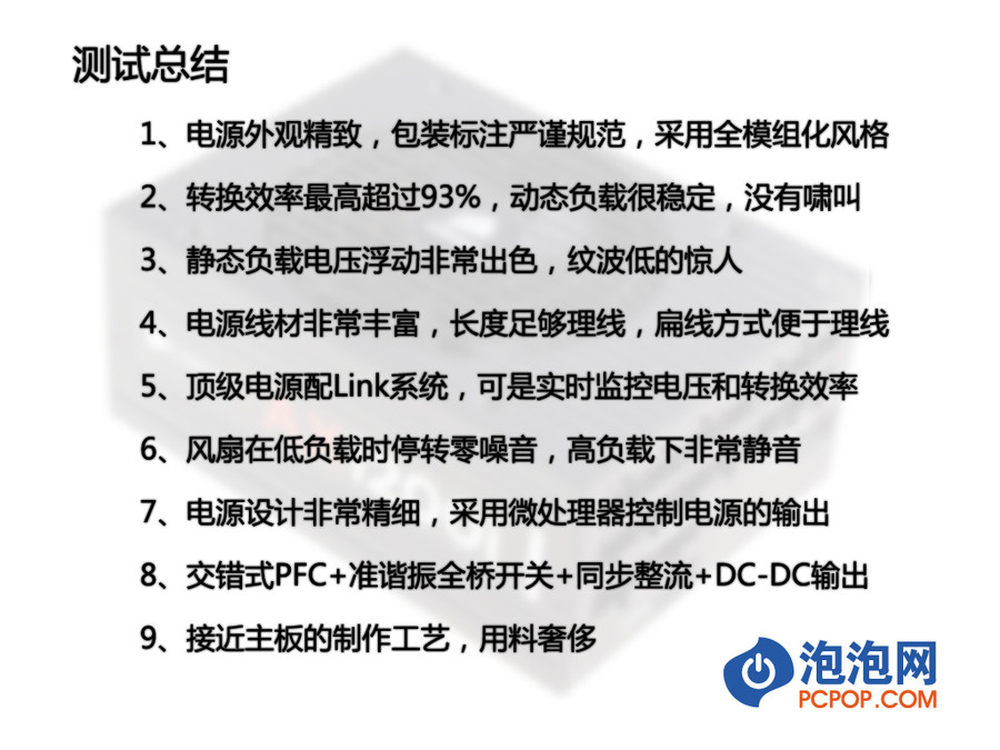

这款电源实际已经明显超出其他品牌的顶级电源，因为它对开关的控制，对电压的监控，输出电流值的获得都是通过电源内部微处理器控制的。我们可以这样猜测海盗船AX1200i诞生的故事：
1、海盗船有一个初步的想法，想做出一个超越AX1200的电源
2、80PLUS白金牌的效率必须有，但这一点已经不是什么重量级卖点
3、海盗船有自己的Link系统，如果AX1200i能和Link系统做深入结合就好了
4、如果电源和Link结合后只能看电压，调控风扇，则未免太水了，于是希望把转换效率显示出来，这就需要测量输出侧的电流
5、在本来已经很拥挤的AX1200中加入输出侧电流测量的IC和相关电路很难找出额外空间
6、控制主开关、保护监控、反馈、USB通讯、电流值的获取，如此多的功能都需要处理，干脆用微处理器和微控制器来实现，这样二次侧的电流大小反而不是测量而得到的，而是指令输出得到的。
7、如果海盗船愿意在Link界面中开发更多功能，这颗电源也完全可以输出9V，或者15V等等电压，因为本质上来说，AX1200i是一个数字化电源，它里面有CPU。
截稿时AX1200i尚未在中国上市，大约9月份时玩家们就可以买到这个神器了，售价可能会是2499元，具体定价还要等几天才能知道，感兴趣的玩家可以开始攒钱了，因为想要玩儿好这个电源还需要花钱买Link系统的。
