搭载专业级耳放芯片!七彩虹CT971拆解
1/31
想必每个专注于音频领域的用户都会知道七彩虹这个品牌。前不久这个专注于个人随身HiFi产品的国内厂商推出了一款HiFi平板系列的首款产品CT971。对于这款致力于HiFi级音频领域的平板电脑而言，不少朋友都对其内部构造充满好奇，故而本站今日推出七彩虹CT971平板电脑拆解，以满足用户需求。
相关阅读 平板美女游园记：
【七彩虹CT971飞空!美女平板夏日游园记】
CT971发烧级设备全体验：
【七彩虹CT971平板发烧级设备体验测试!】
HiFi级音质 抗干扰测试：
【复杂环境七彩虹音频平板电磁干扰测试】
2/31

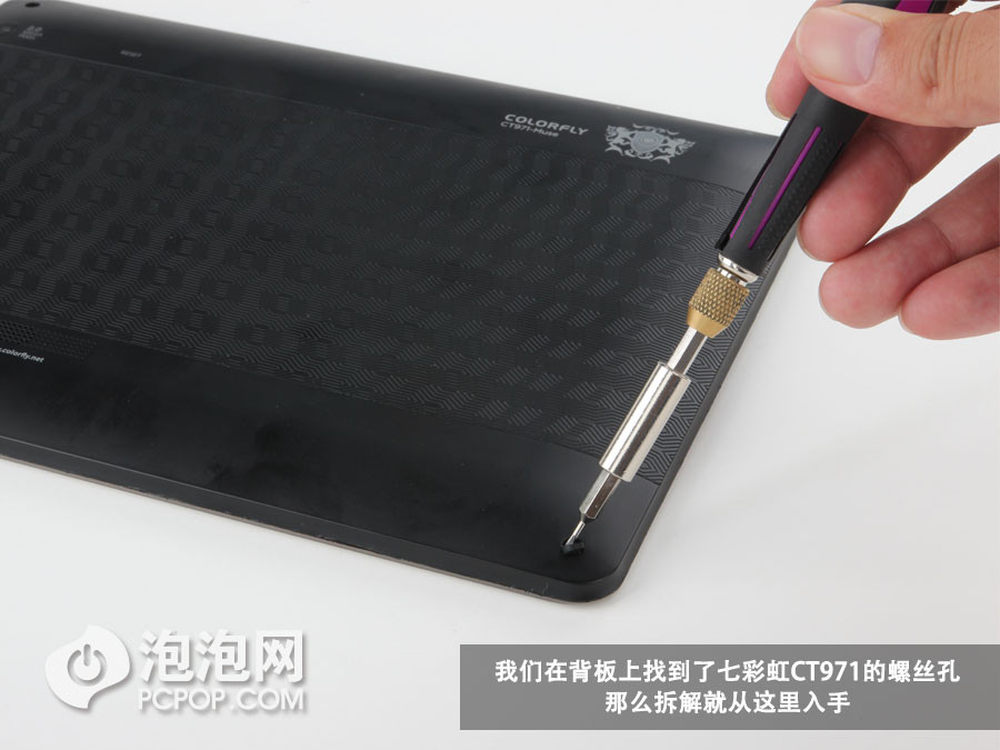

取出七彩虹CT971背板螺丝
3/31

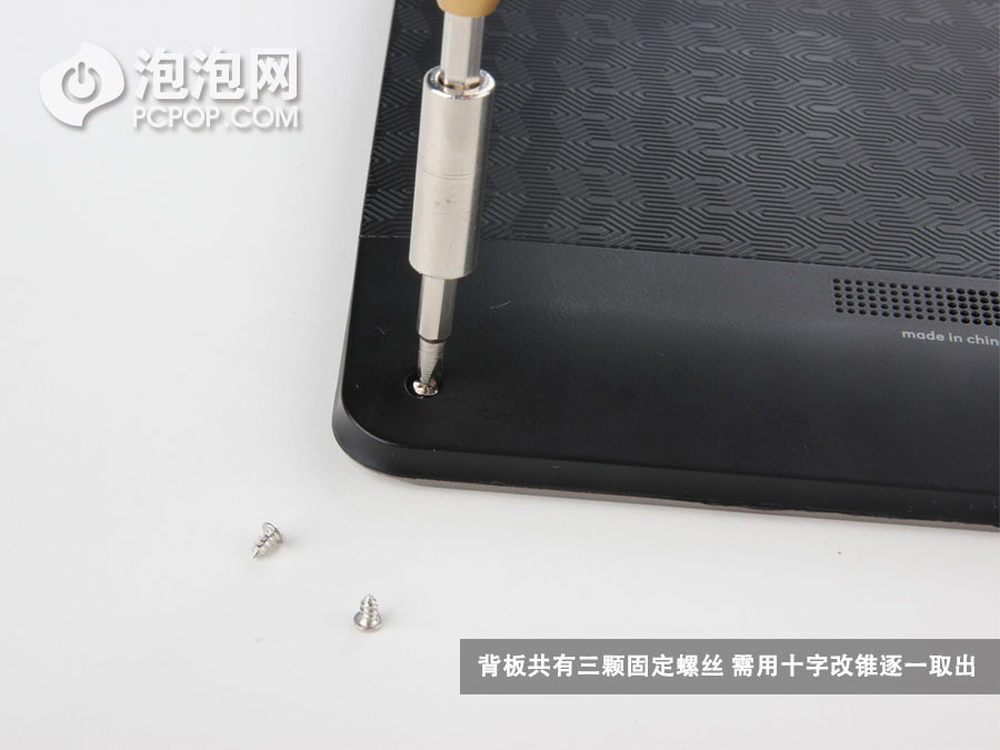

共三颗固定螺丝，十字改锥依次取出。
4/31

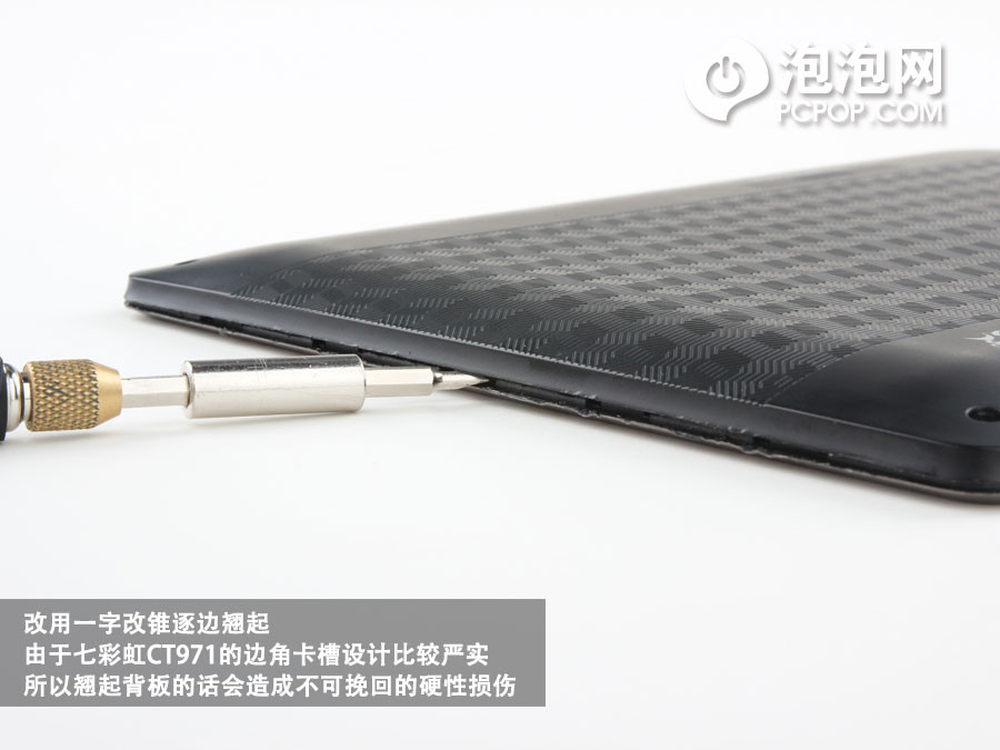

逐边翘起开打平板，硬性损伤不可避免。
5/31

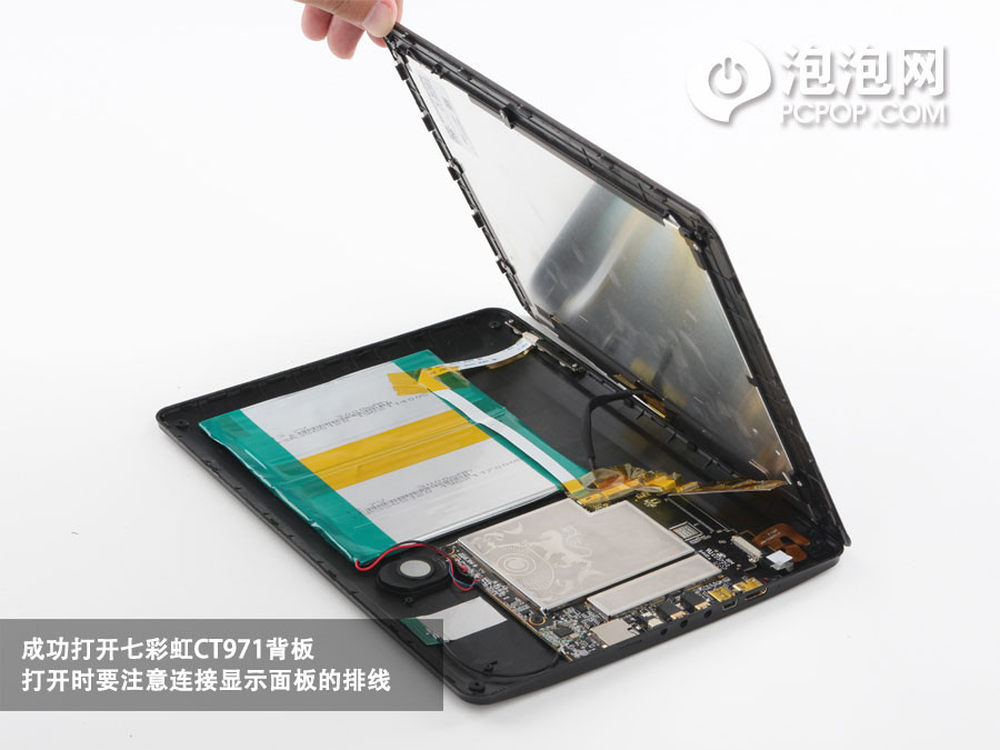

打开七彩虹CT971平板背板。
6/31

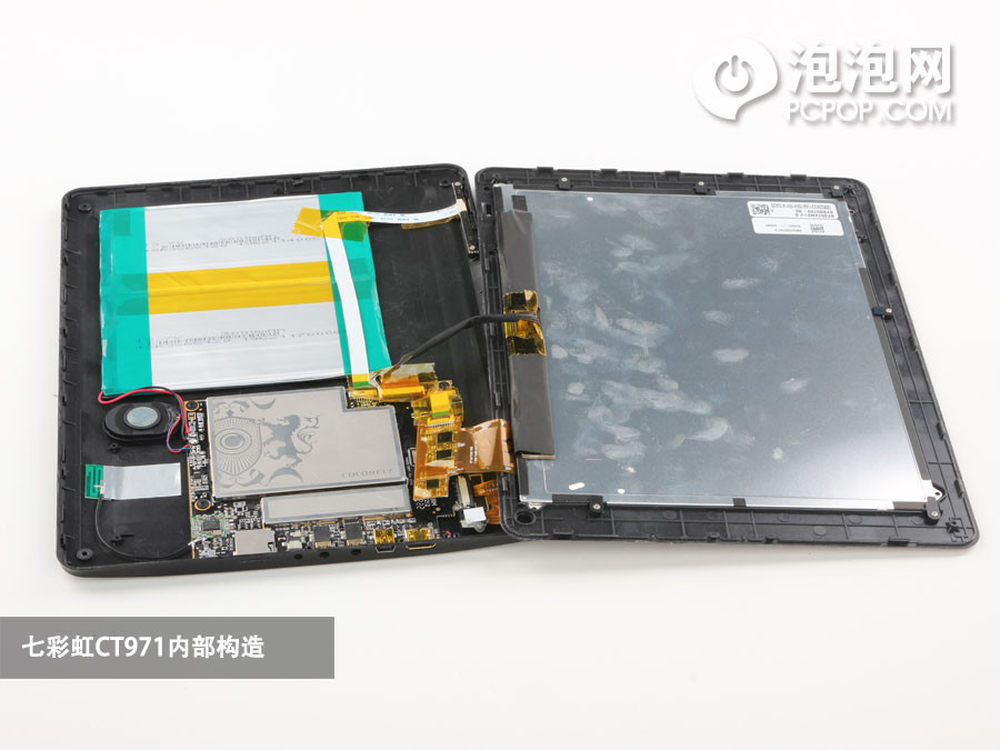

七彩虹CT971内部构造。
7/31

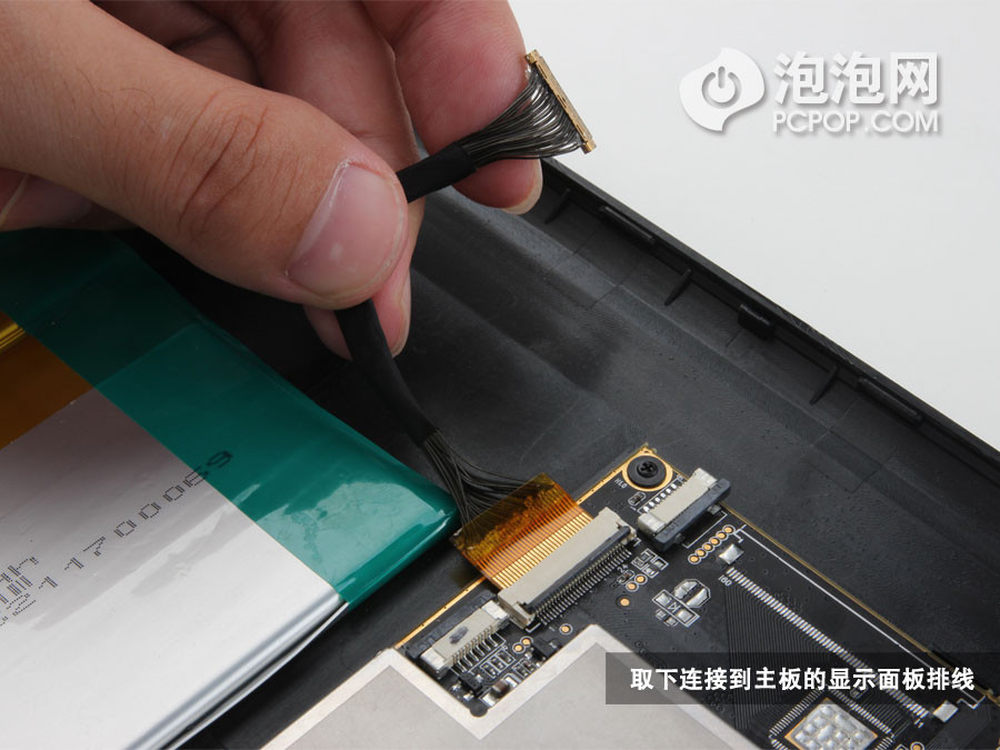

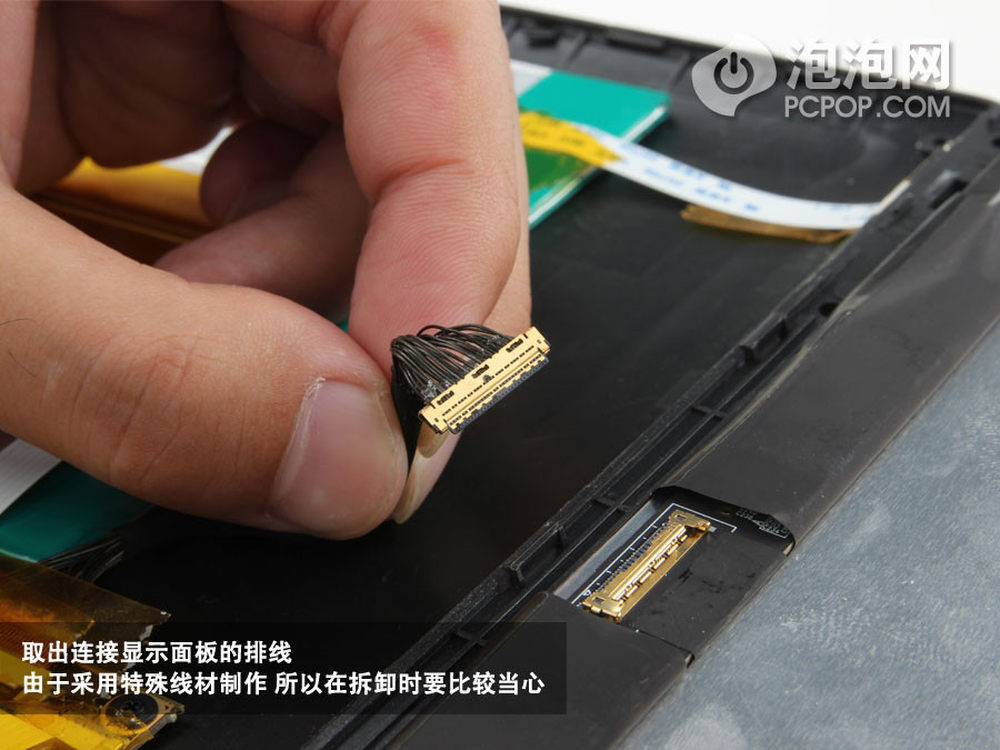

取出显示面板排线，需打开卡扣。
8/31
拆除另一端连接排线。
9/31
CT971显示面板与机身主体分离。
10/31

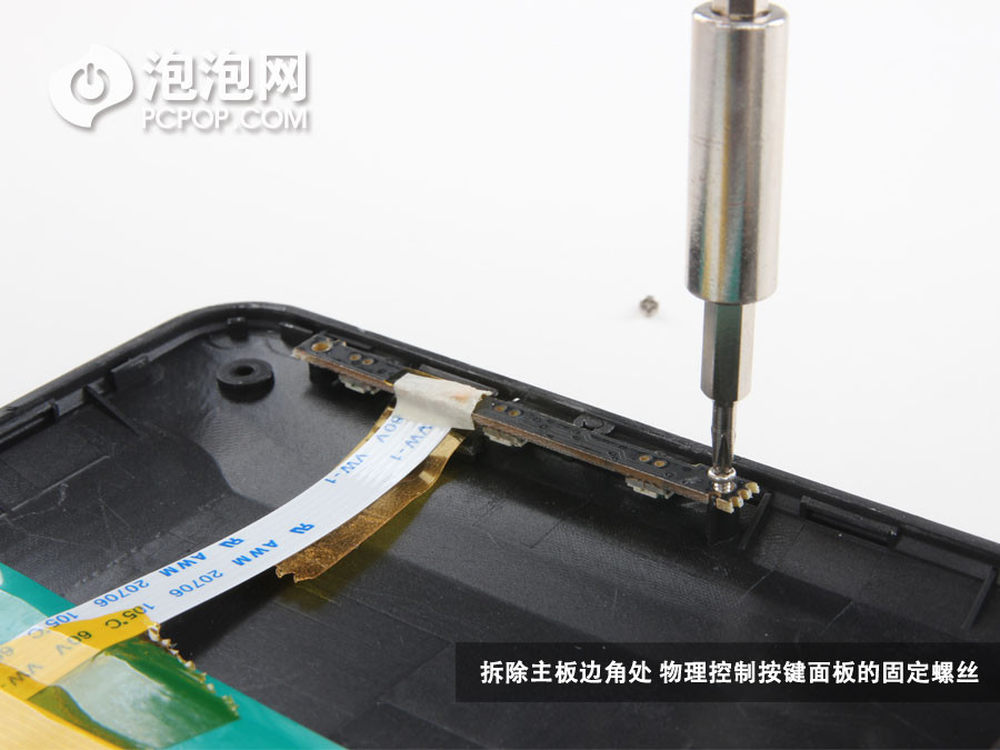

拆除固定物理按键面板固定螺丝。
11/31
取出物理按键面板。
12/31

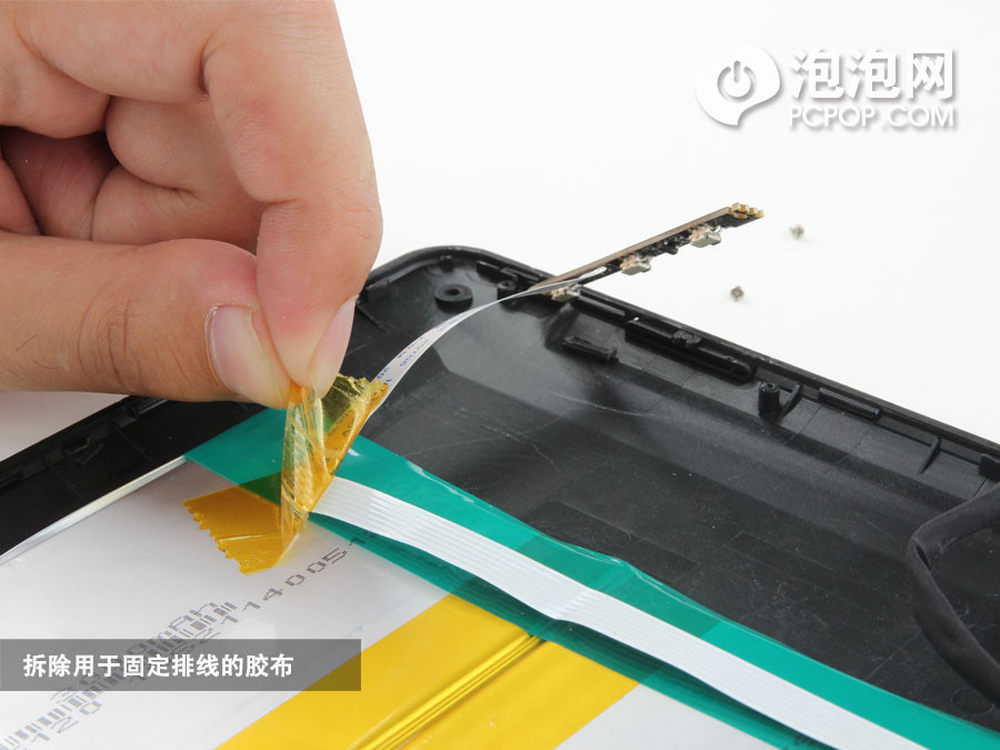

拆除固定排线的胶布。
13/31

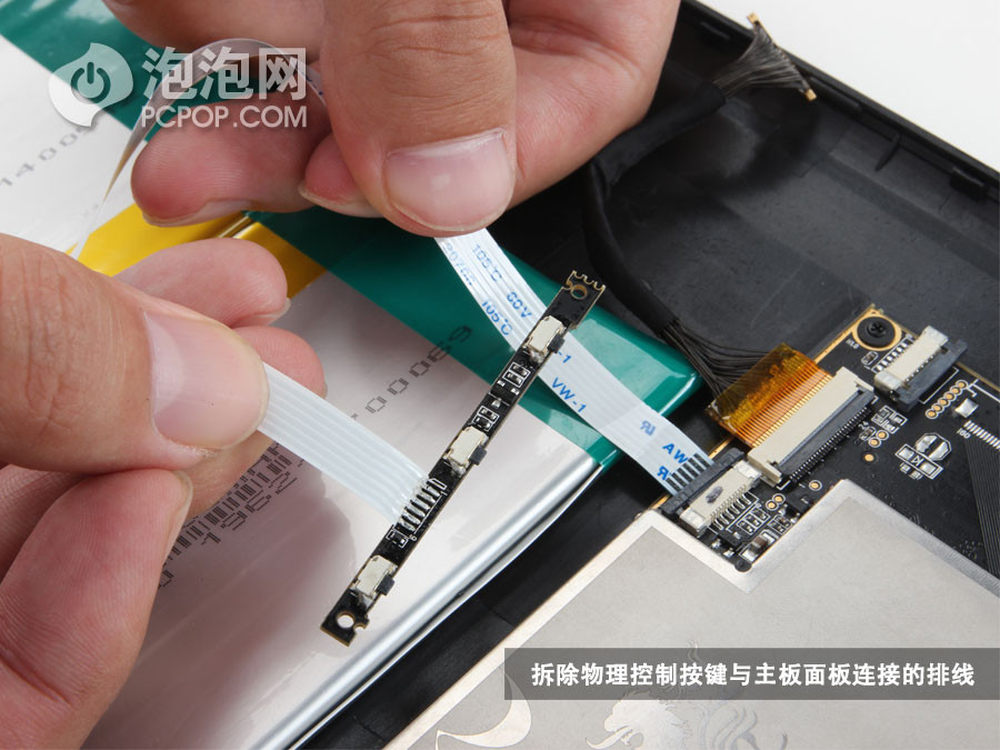

物理按键控制面板与主控面板连接特写。
14/31

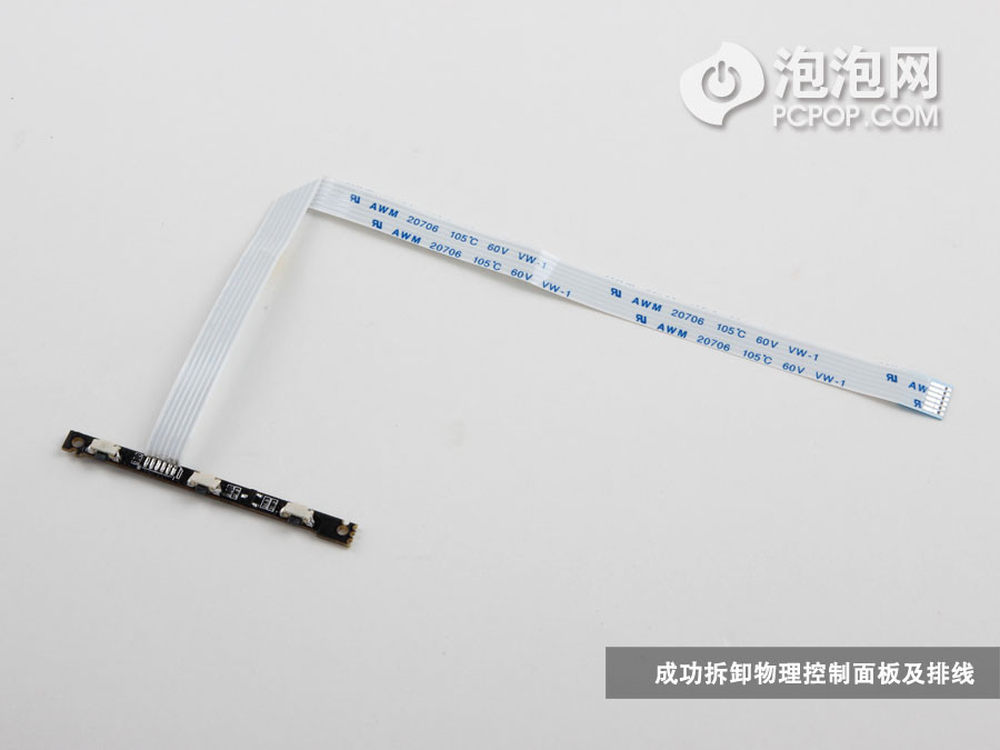

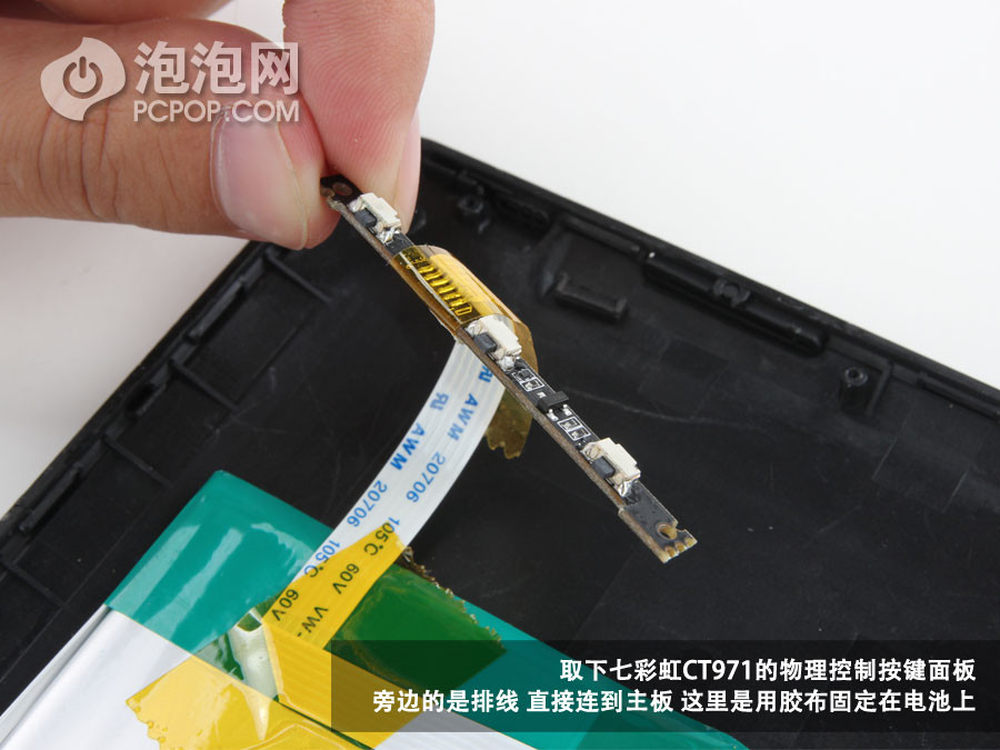

拆卸下来的物理按键控制面板特写
15/31
连接到显示面板的排线。
16/31

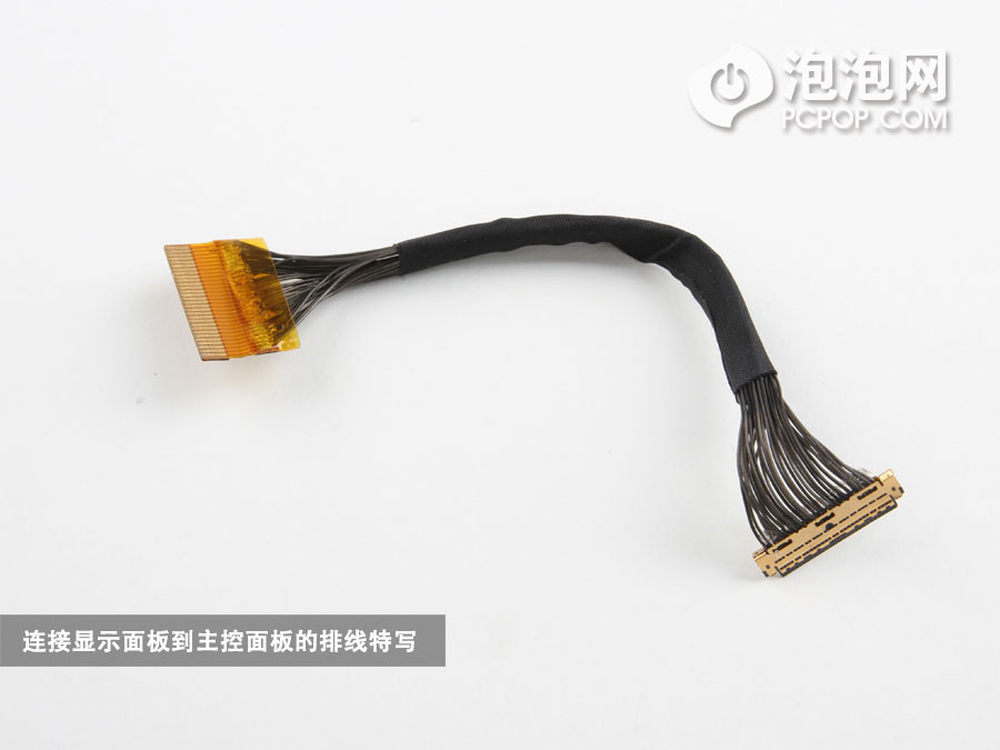

连接主控面板到显示面板的排线特写。
17/31
两块3000mAh电池组成的供电组。
18/31

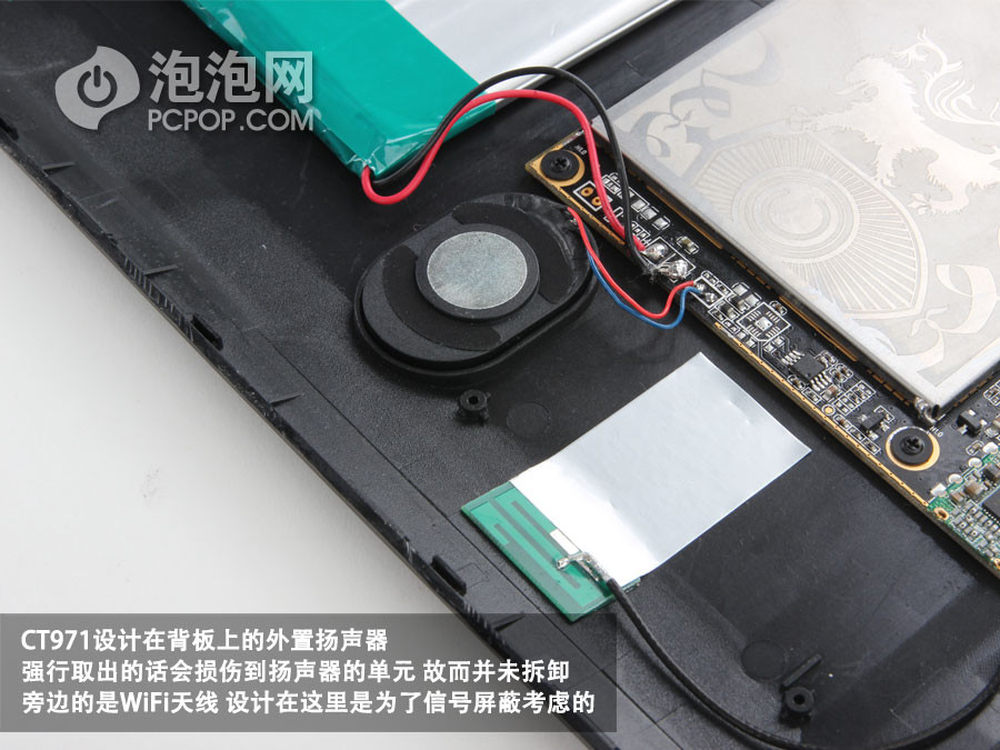

外置扬声器以及考虑到屏幕信号的WiFi天线。
19/31

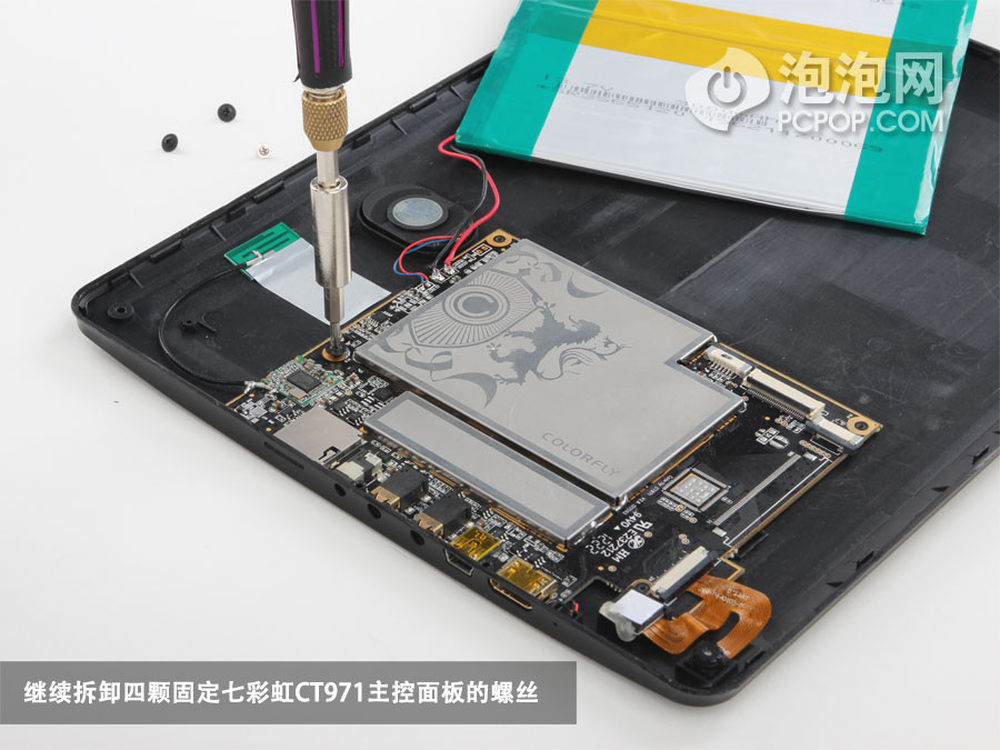

拆除主控面板固定螺丝。
20/31

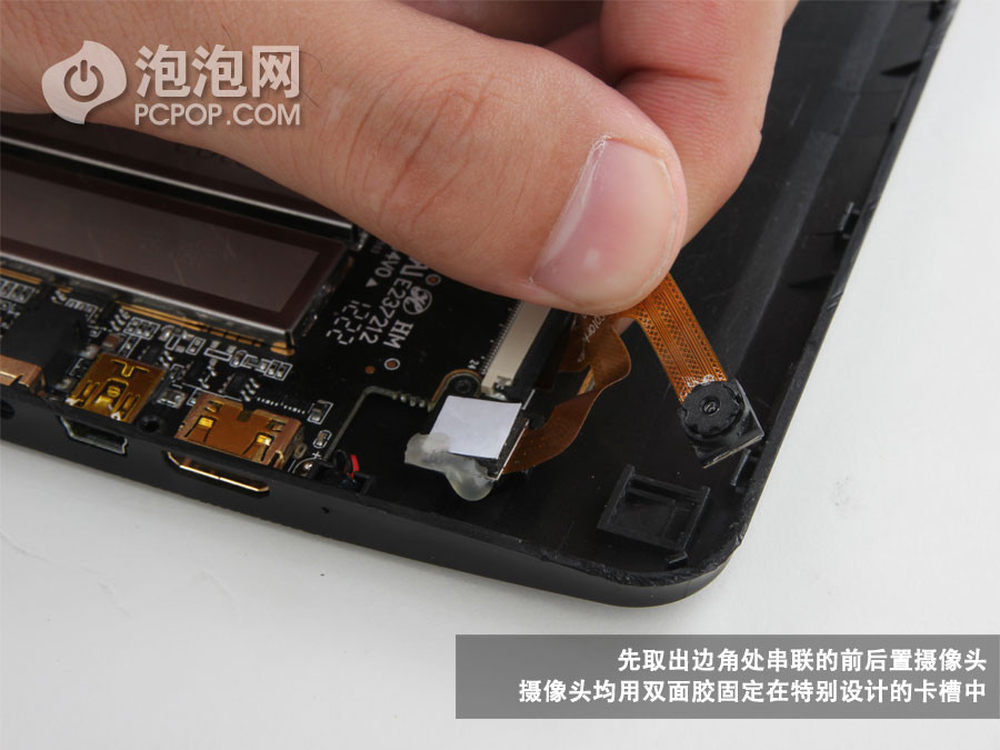

串联的前后置摄像头。
21/31

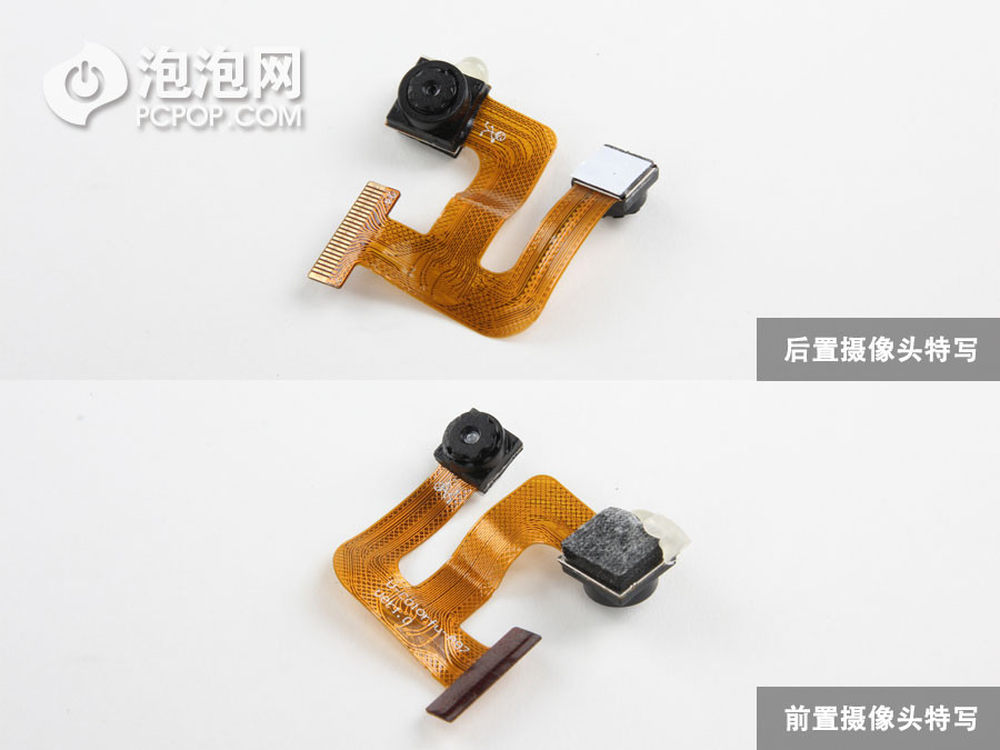

CT971前/后置摄像头特写。
22/31
C971背板内部硬件已全部取出。
23/31

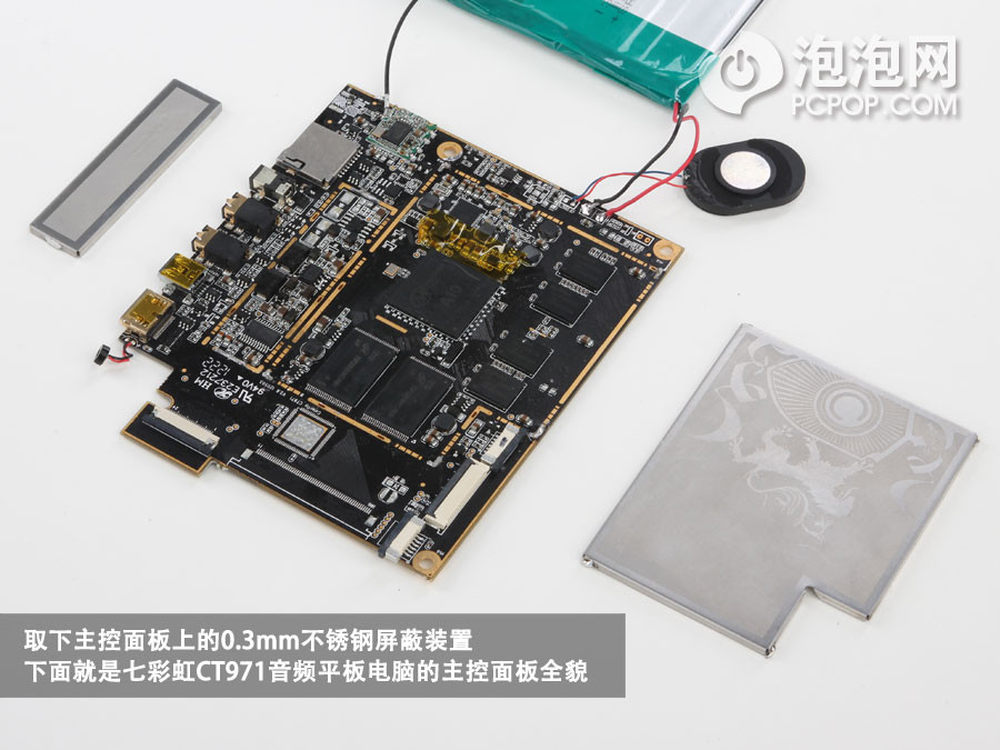

主控面板0.3mm不锈钢屏蔽罩拆解。
24/31
CT971主控面板屏幕罩拆卸后。
25/31

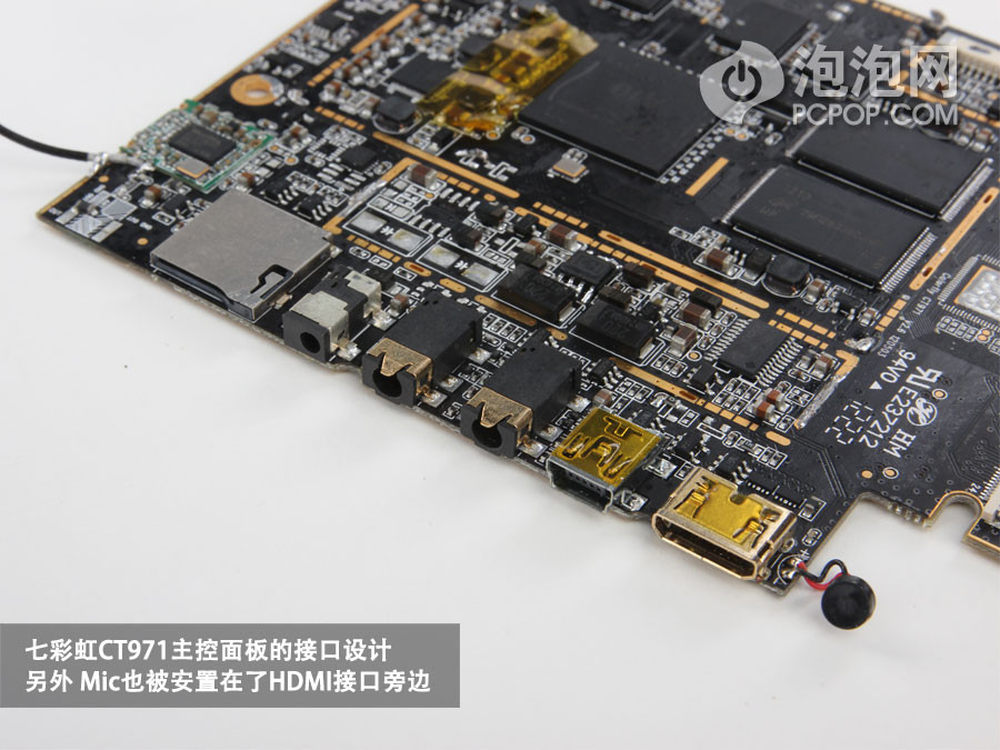

CT971主控面板接口特写。
26/31

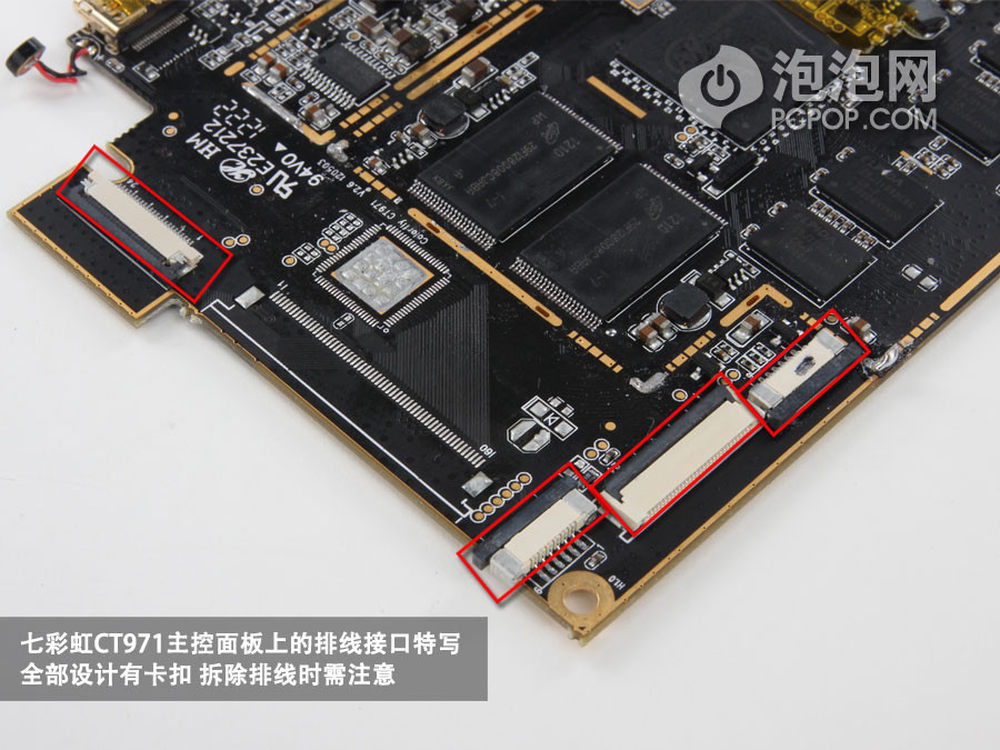

主控面板部分排线接口特写。
27/31

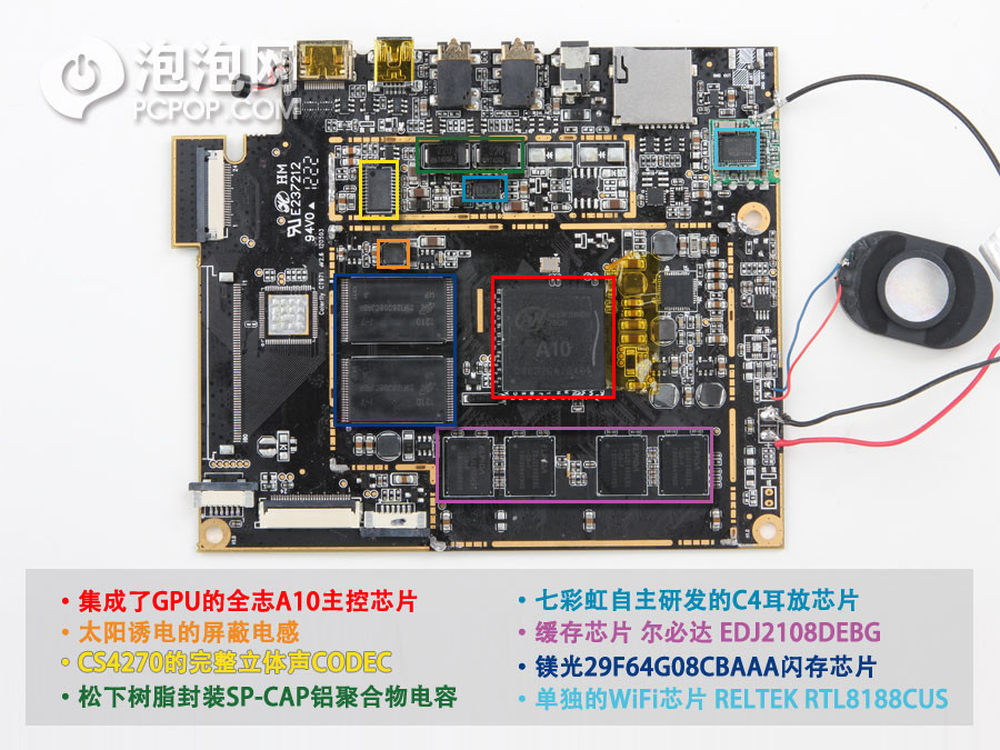

主控面板芯片解析。
28/31

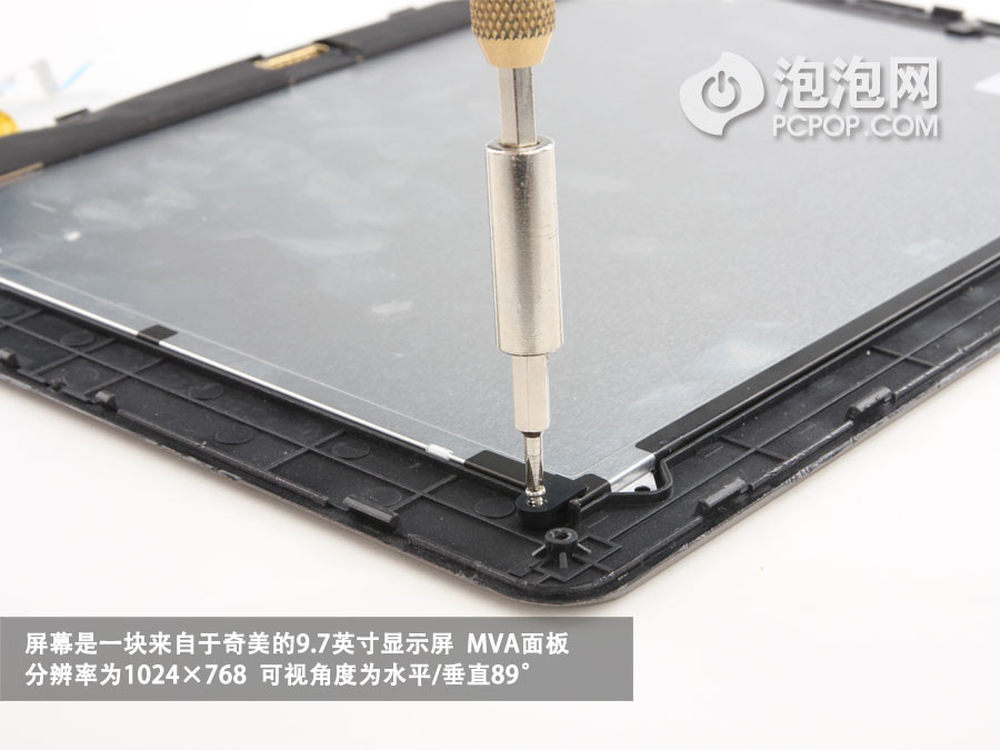

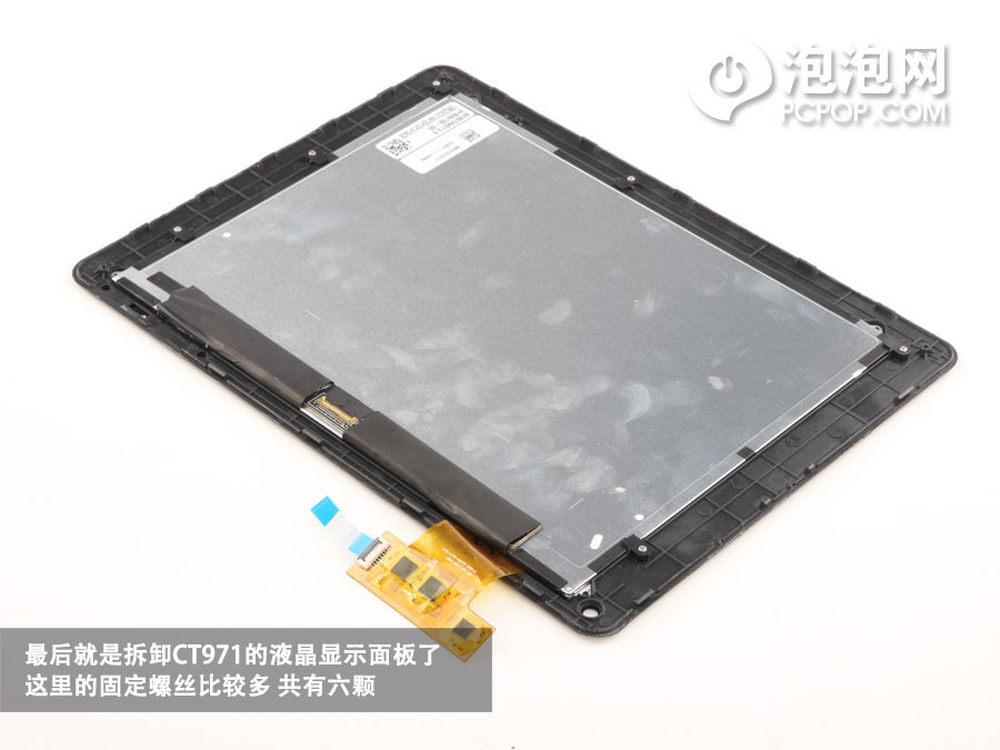

拆除液晶显示面板螺丝。
29/31
七彩虹CT971采用的是奇美的MVA面板。
30/31

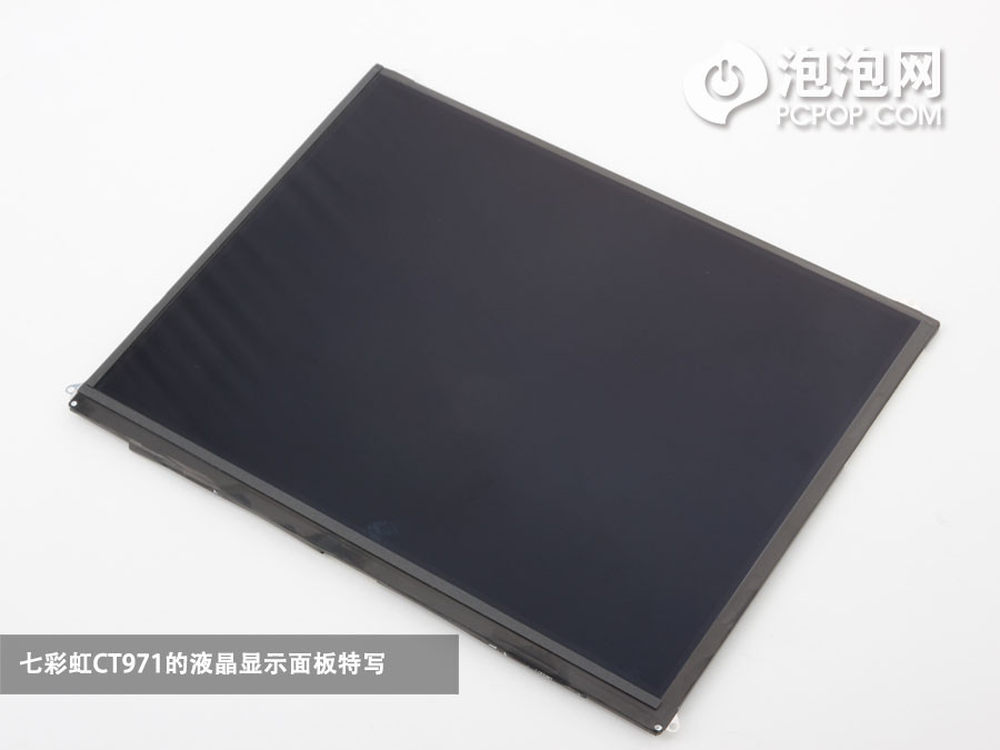

七彩虹CT971显示面板特写。
31/31

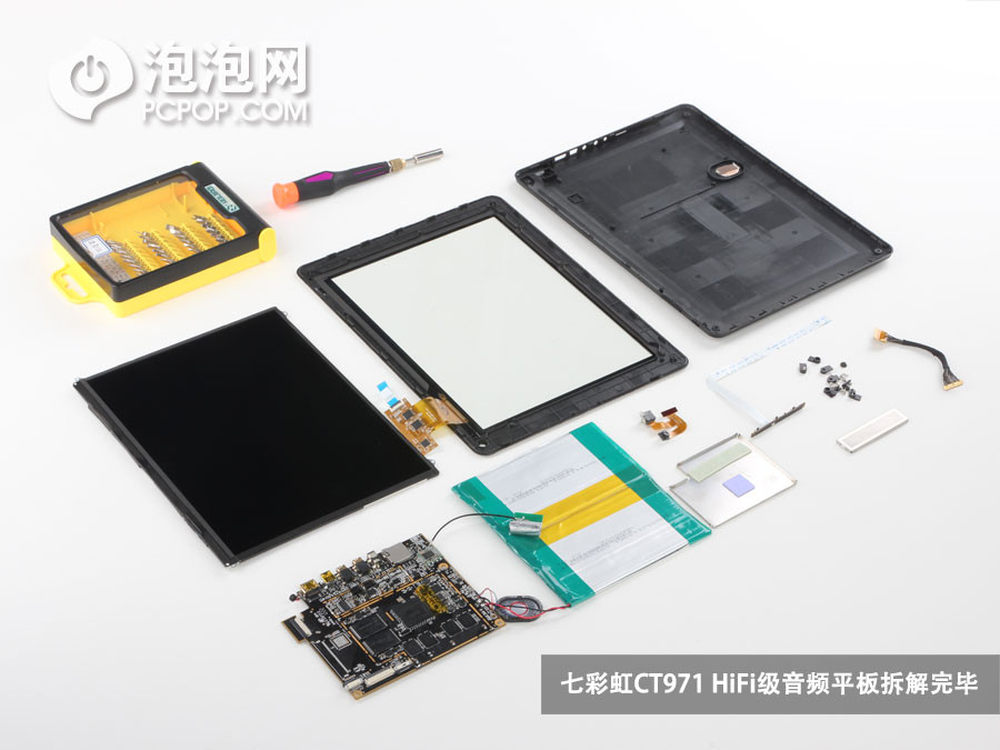

七彩虹CT971 HiFi级音频平板拆解完毕。
