8个SSD组Raid 华擎X79 Extreme11图赏
1/21
在今年四月份Intel正式发布了基于22nm 3D Tri-gate的Ivy Bridge处理器，不过这丝毫不影响老一辈Sandy Bridge-E的至尊地位，按照Intel的计划LGA2011平台至少还将持续一年多的时间，留给X79的时间还非常充分。

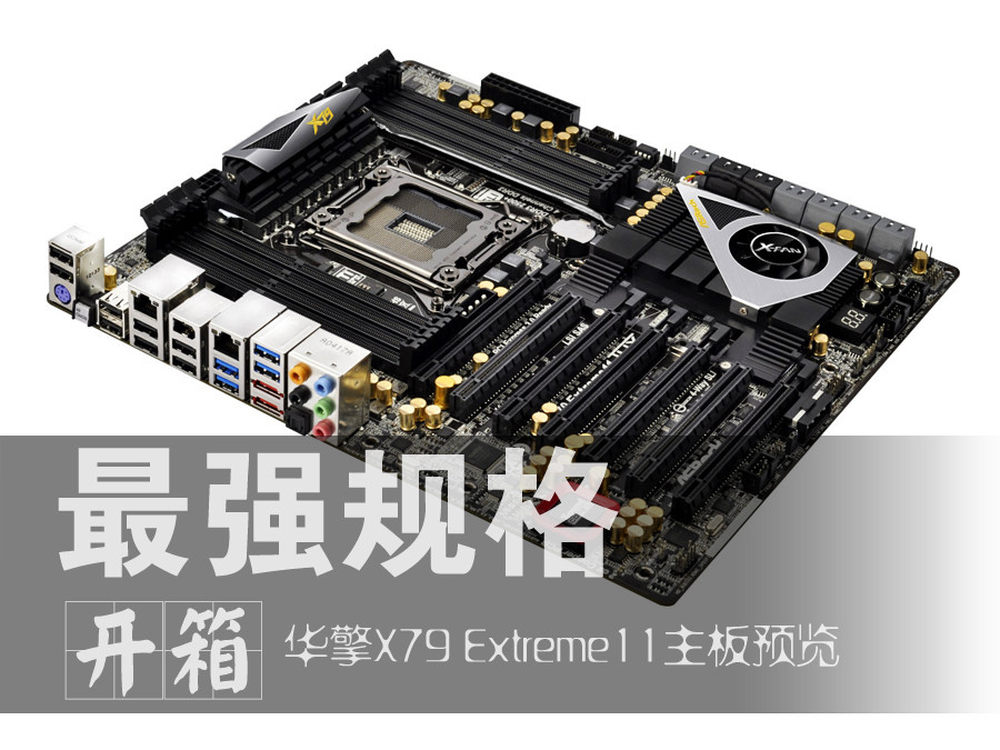

继去年Sandy Bridge-E刚上市主板的爆发后，台湾著名主板厂商华擎近日再接再厉推出了顶级的X79 Extreme11新品，产品完美支持四路SLI或CrossFire，另外还配备了8个SAS接口，RAID 0下最高可以实现4GB/s的传输速度，作为扛鼎之作，就让我们一起见识下其强大的地方吧！
2/21

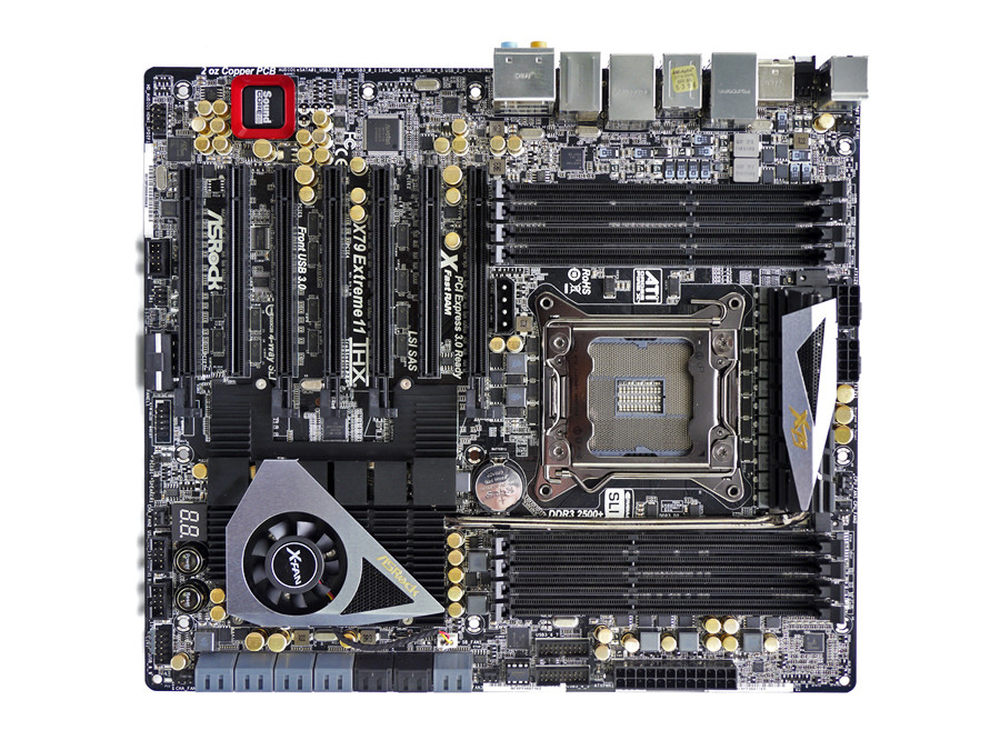

主板正面视图，整体采用了灰黑色调，辅以一些金黄色的电容作为点缀。
3/21

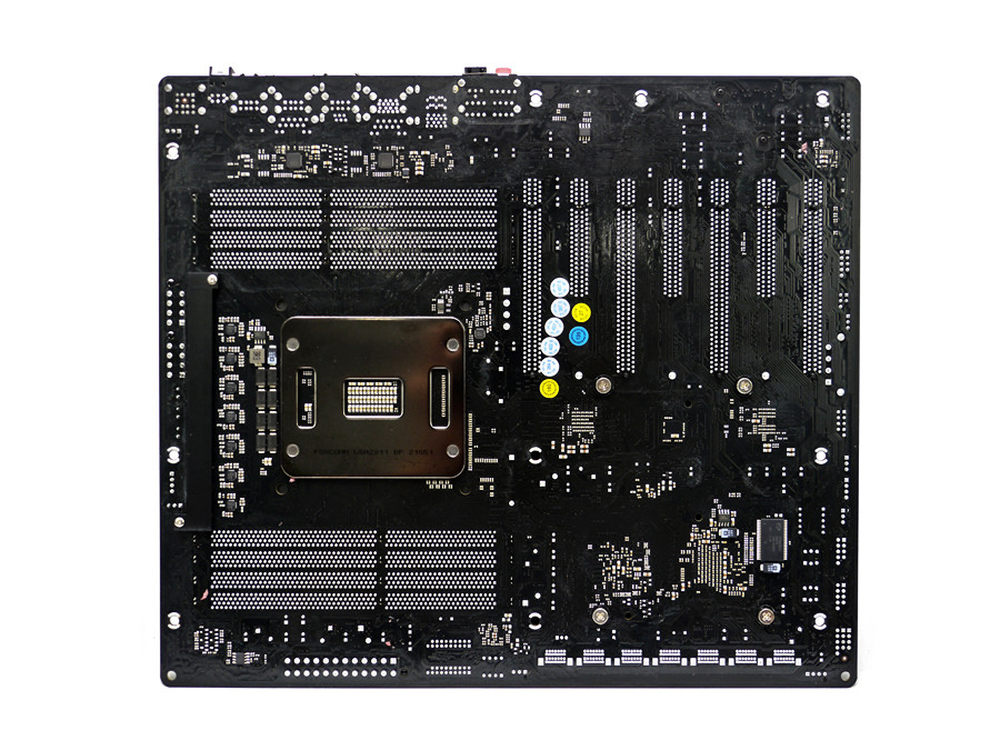

主板背面视图，虽然采用了加宽板型设计，背面依然布置了大量的电子元器件。
4/21

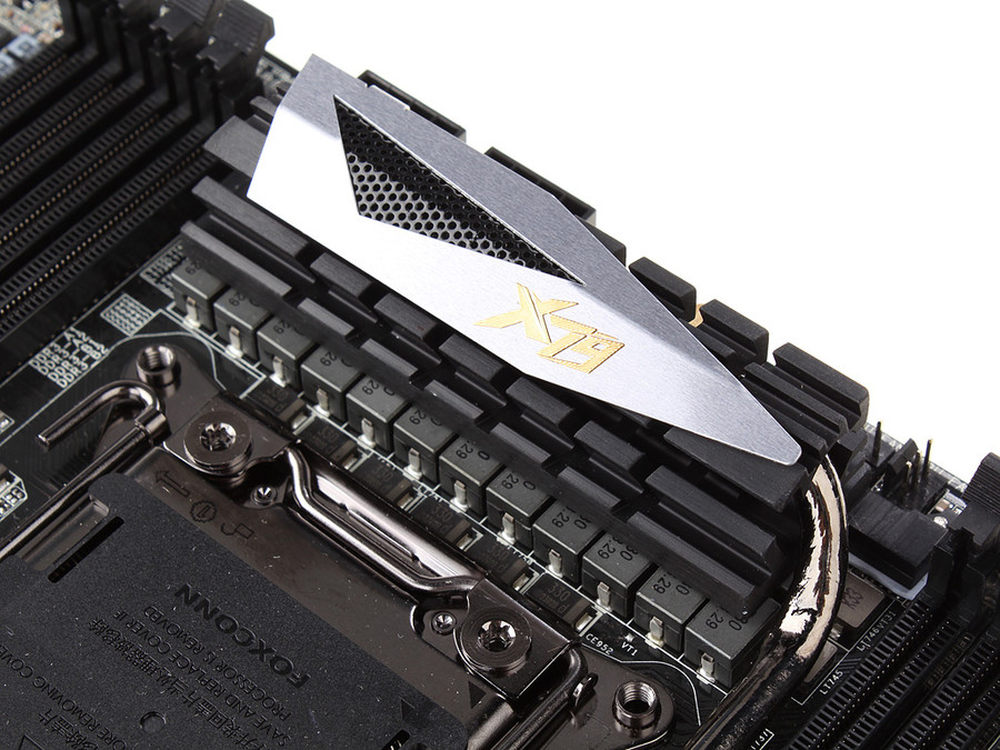

CPU供电MOSFET散热器，搭配1根热管辅助散热。
5/21

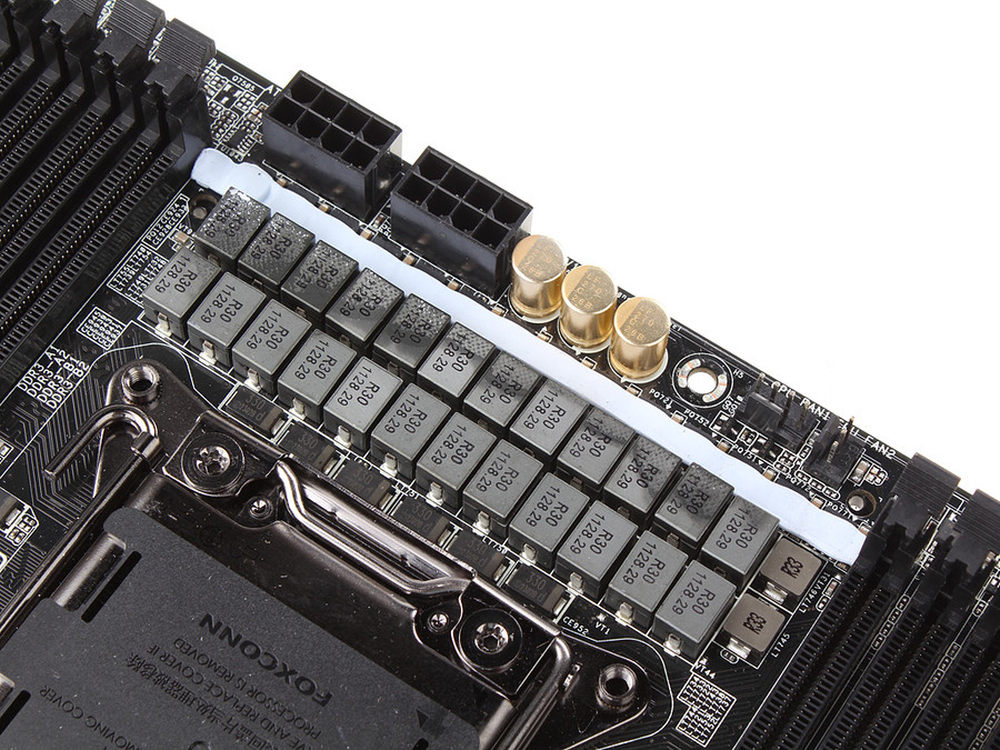

CPU供电特写，采用了多达24加2相供电设计，另外还提供了两组8pin供电接口，全面为冲击极限性能做准备。
6/21

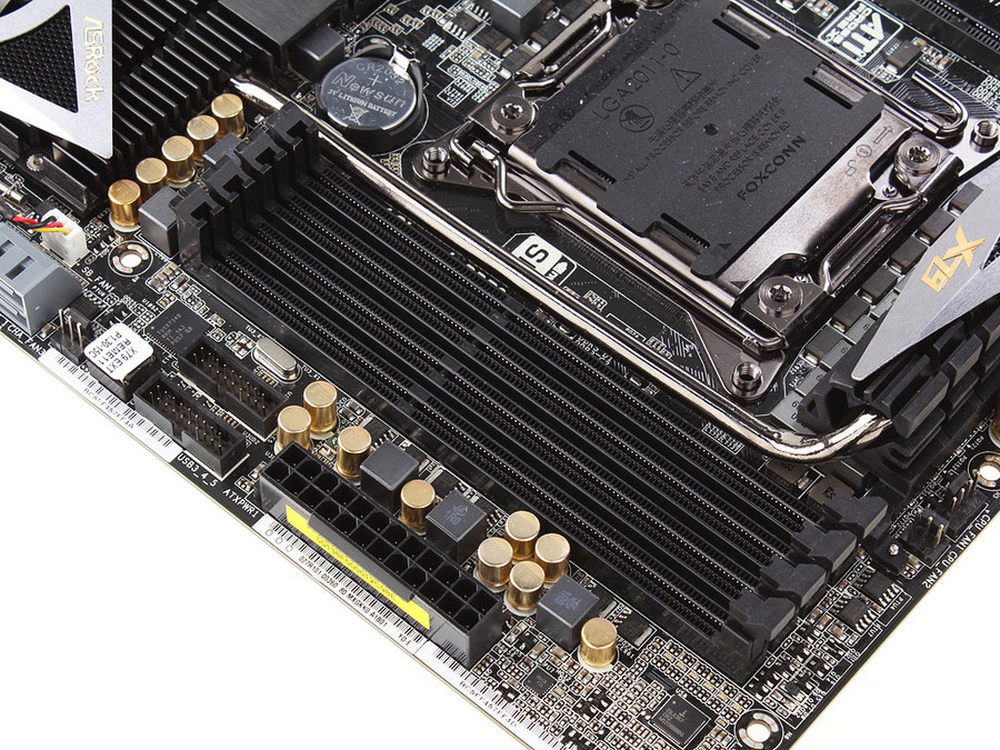

CPU插槽两侧个分布4个DIMM内存插槽，组成四通道，支持DDR3 1600内存，最大容量为64GB。
7/21

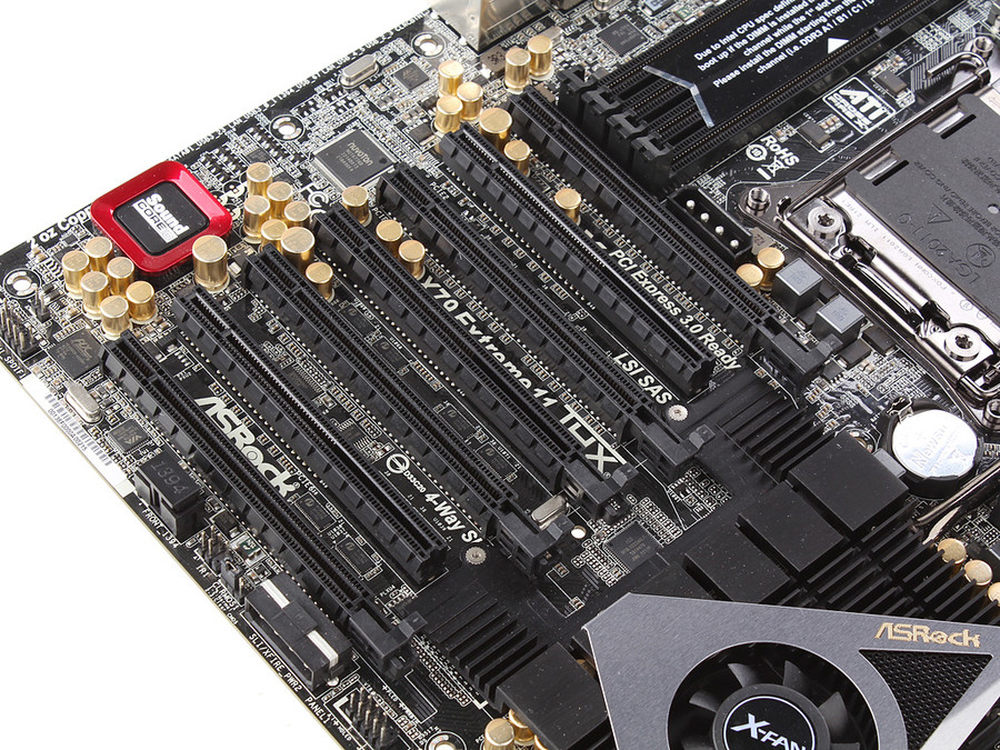

7条PCI-Express x16插槽，支持完美的4路PCI-Express 3.0 x16模式SLI或CrossFire。
8/21

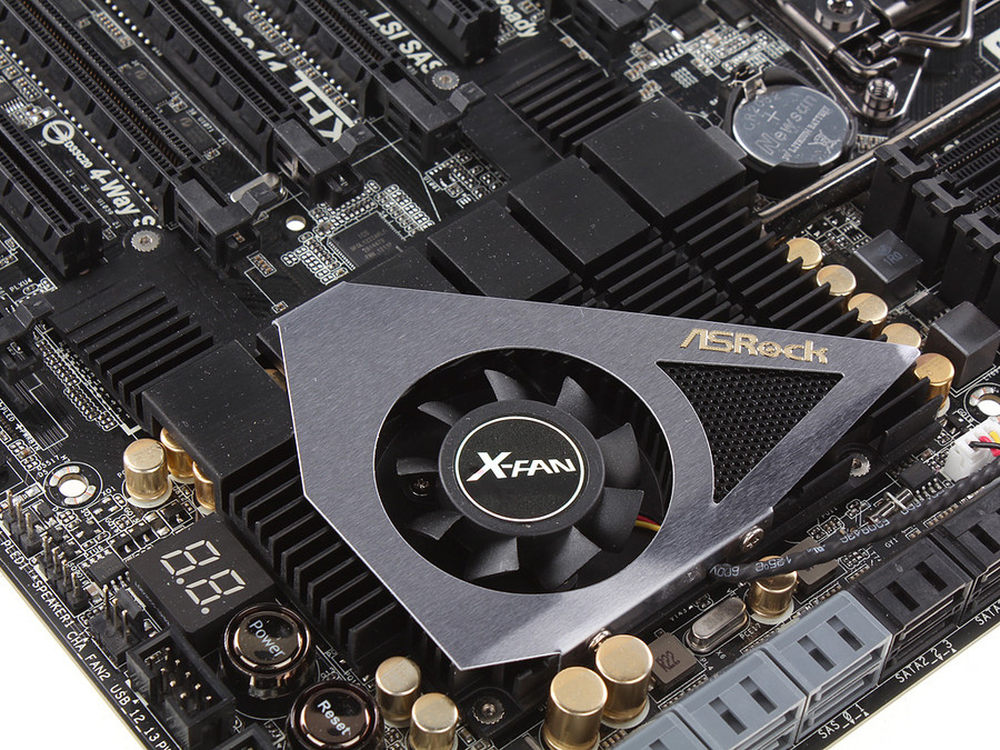

PCH散热片，科技感十足，而主动式散热可将PCH芯片控制在更低的温度。
9/21

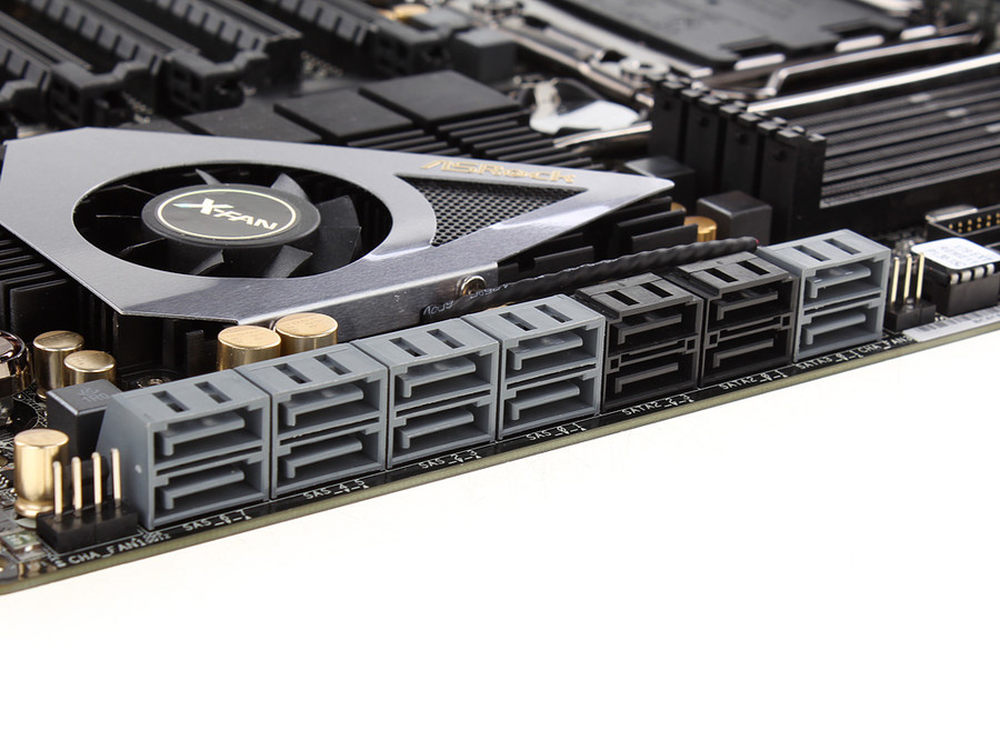

14个SATA接口，其中8个支持SAS 6Gbps、黑色4个为SATA 3Gbps接口，另外最右侧的为2个SATA 6Gbps接口。
10/21

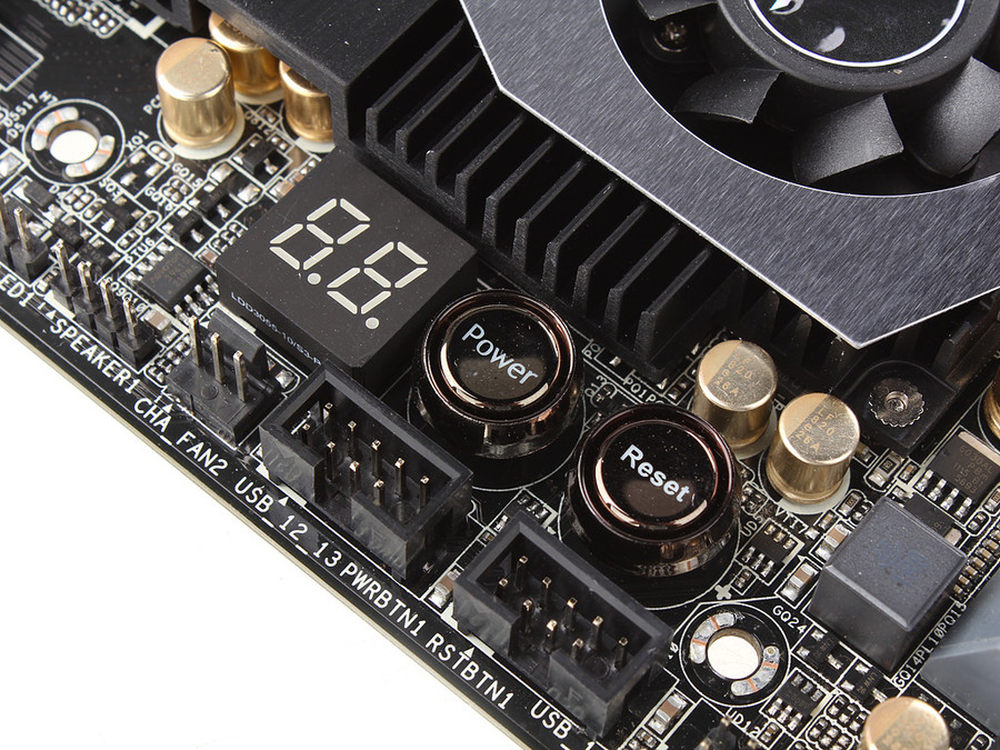

为方便裸机超频用户，主板额外提供了快速开机和重启按钮，并提供全方位的诊断Debug指示灯。
11/21

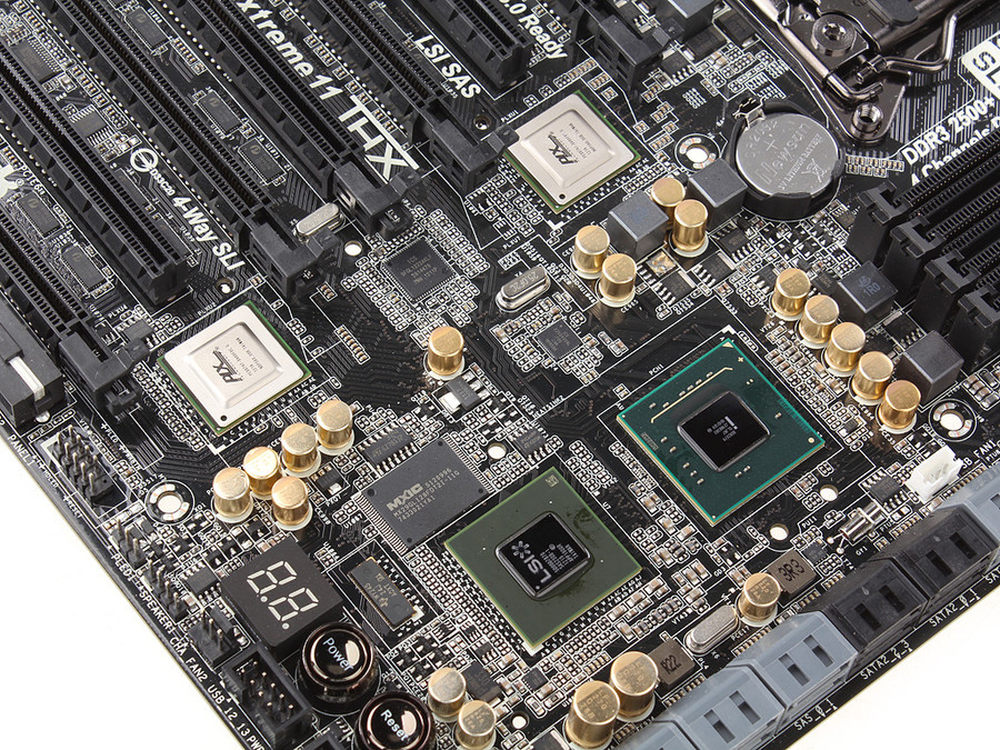

PCH芯片和LSI SAS控制器芯片。
12/21

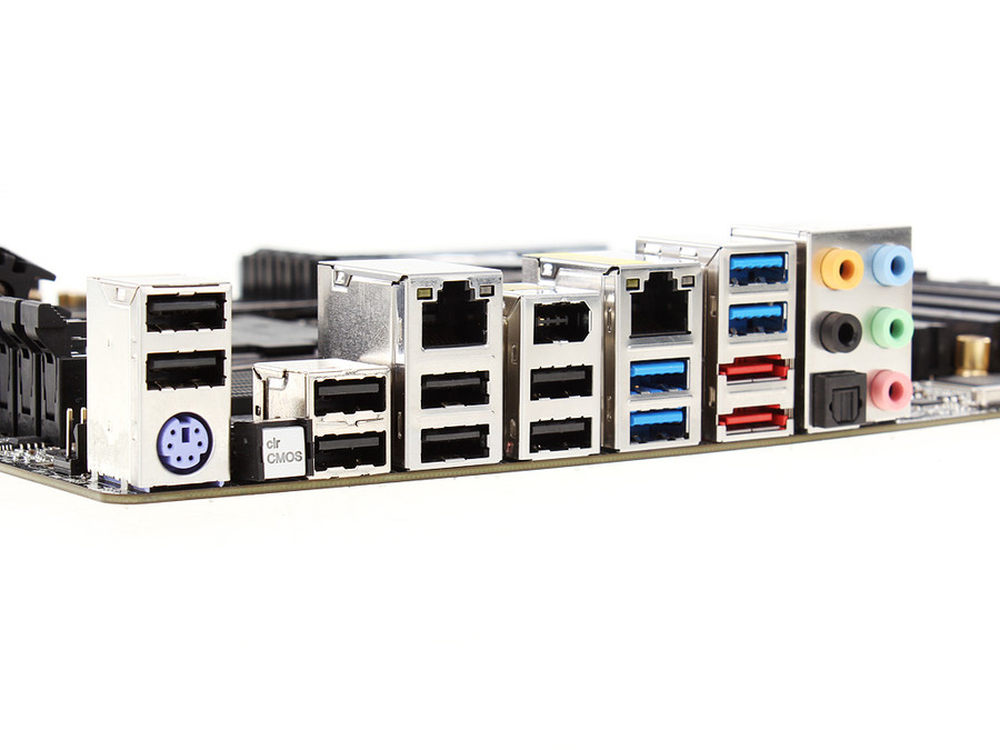

IO接口一览，包括4个USB 3.0接口和8个USB 2.0接口，支持7.1声道音频输出和光纤输出，另外还提供了双千兆网络接口。
13/21

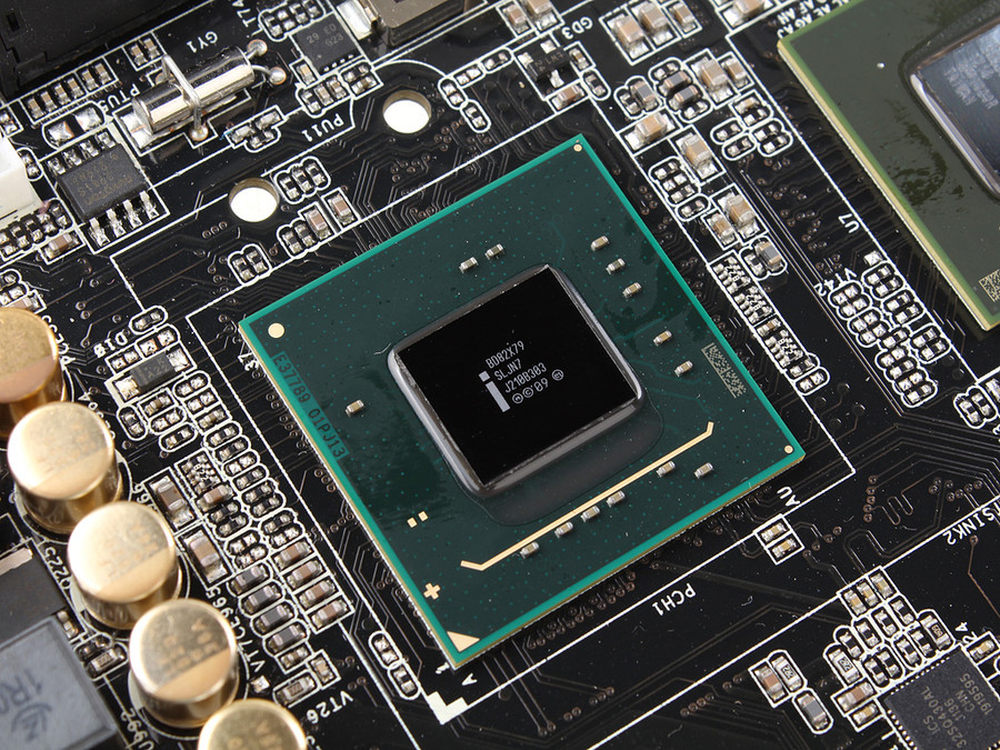

X79 PCH芯片实物图。
14/21

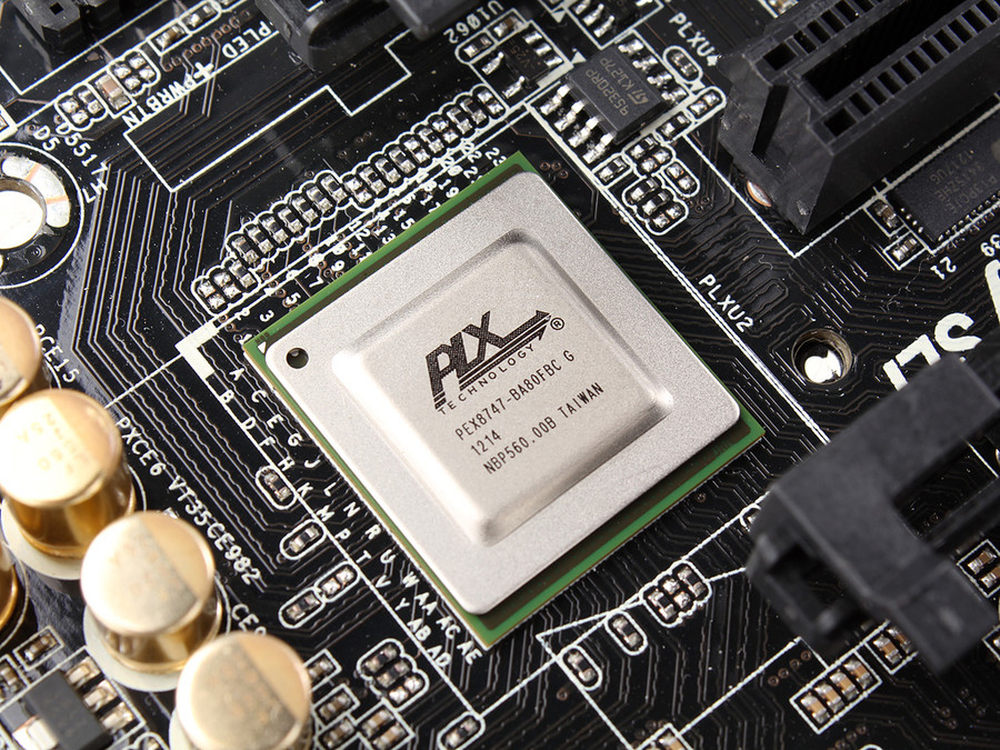

两颗PLX PEX8747 PCI-E信道控制芯片，提供64条PCI-E 3.0通道，完美支持4路SLI或CrossFire。
15/21
LSI SAS2308 SAS控制器，提供8个SAS接口，兼容SATA 6Gbps规范。
16/21

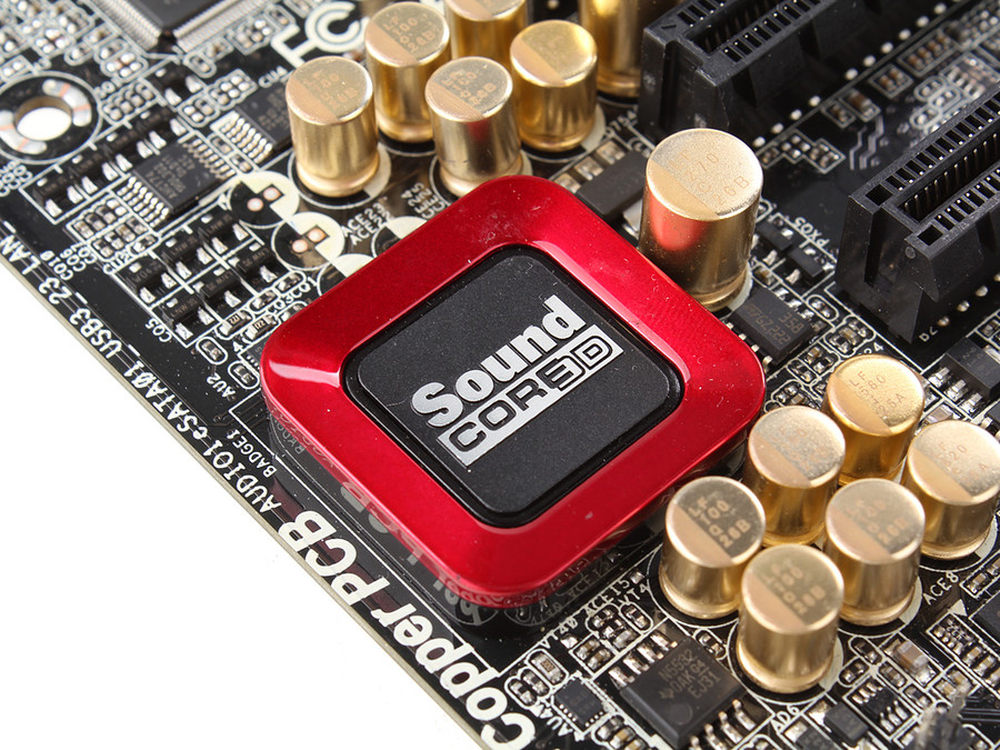

Creative CA0132-4AN音频控制器，支持Sound Core 3D音效。
17/21

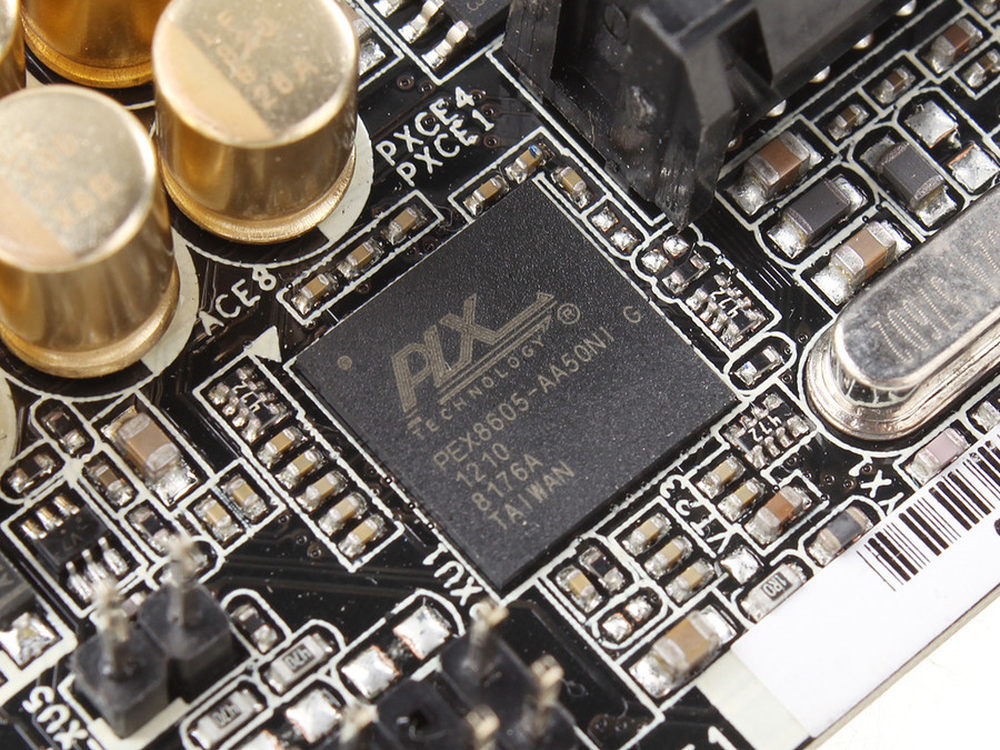

PLX PEX8605芯片，将南桥PCI-Express x1通道整合成PCI-Express x4带宽。
18/21

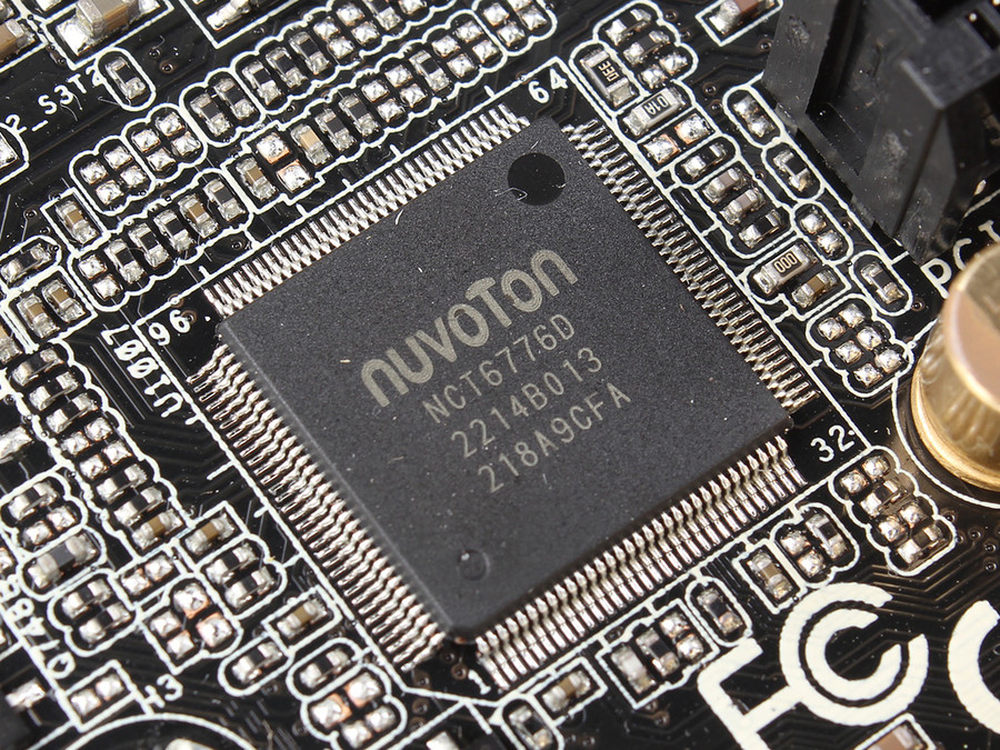

Nuvoton NCT6776D芯片，监控主板温度、电压以及风扇转速。
19/21
Marvell 88SE9172 SATA控制器，提供2组SATA 6Gbps接口。
20/21

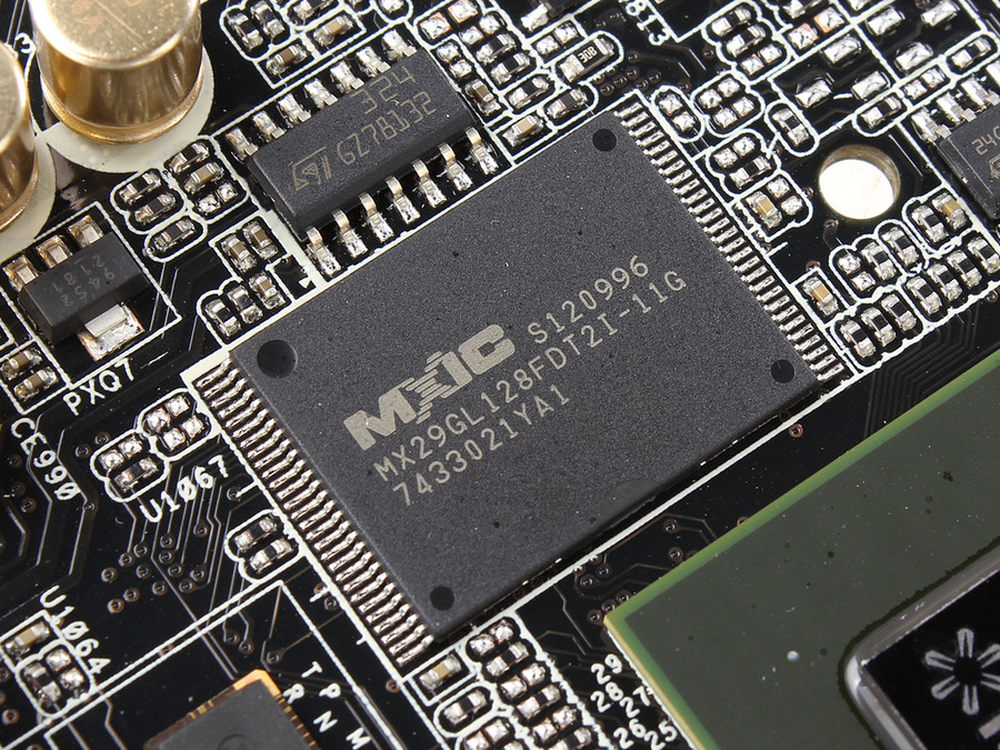

MXIC MX29GL128FDT2I非易失性存储器，用来保存重要的配置信息。
21/21
主板和包装盒合影
