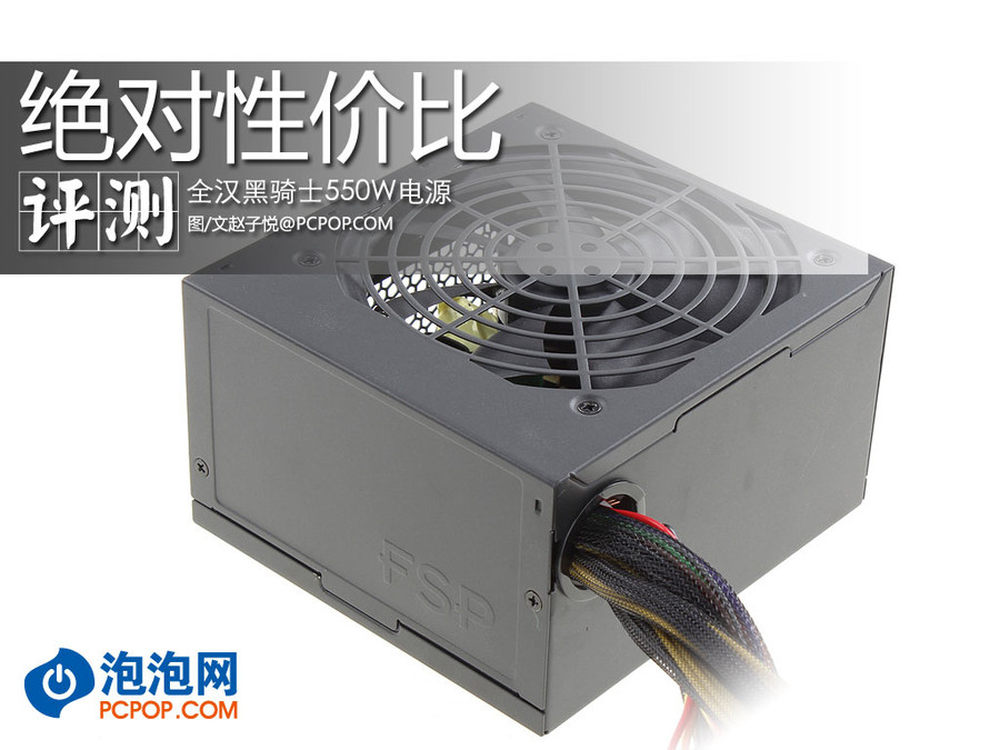

新性价比之王 全汉黑骑士550电源评测
1/15
全汉虽然是全球第三大电源制造厂，但近些年来在大陆DIY市场的表现仍旧是不温不火。不过这并不能掩盖全汉电源出众的性能，以及可靠的质量。
近日，全汉推出了一款性价比极高的新系列电源产品-“黑骑士”。英文名称为“Raider”。电源全系列通过了80Plus的铜牌认证，官方称最高效率超87%%，但是经过我们的初步测试之后发现，这款电源的效率接近金牌水平，相当惊人。
下面我们就来了解一下黑骑士系列电源其中一款550W功率电源。
2/15

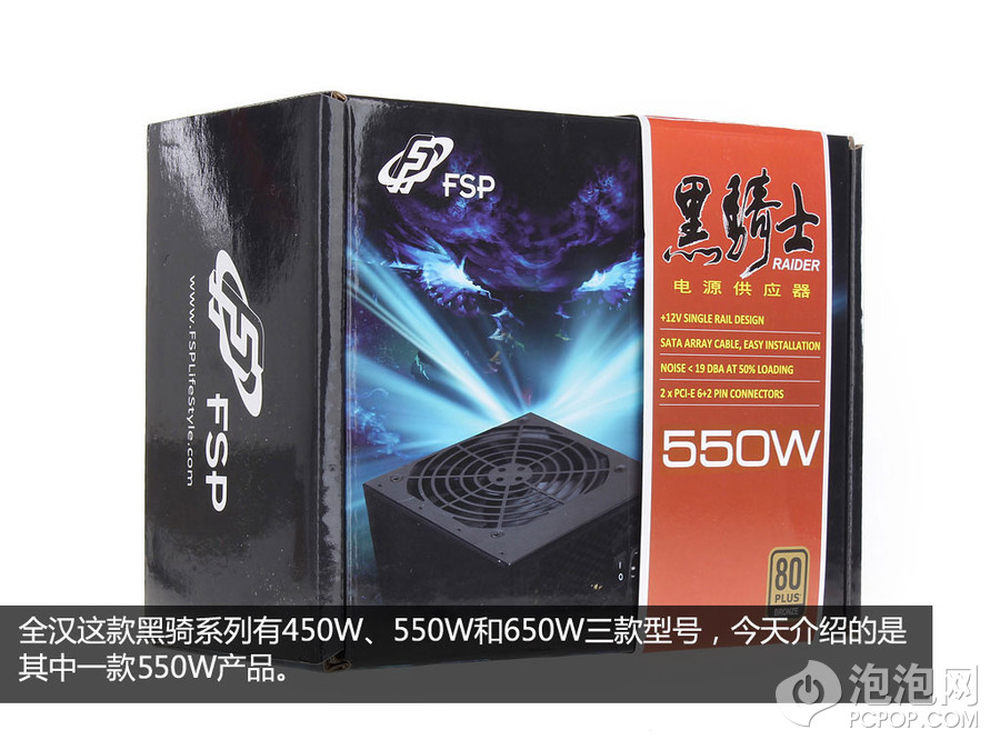

相较于以往的包装护设计，这款电源的包装更为风格化一些。不过包装上的信息还是比较清晰、丰富。另外黑骑士电源系列包括：450W、550W和650W，三款型号。
3/15

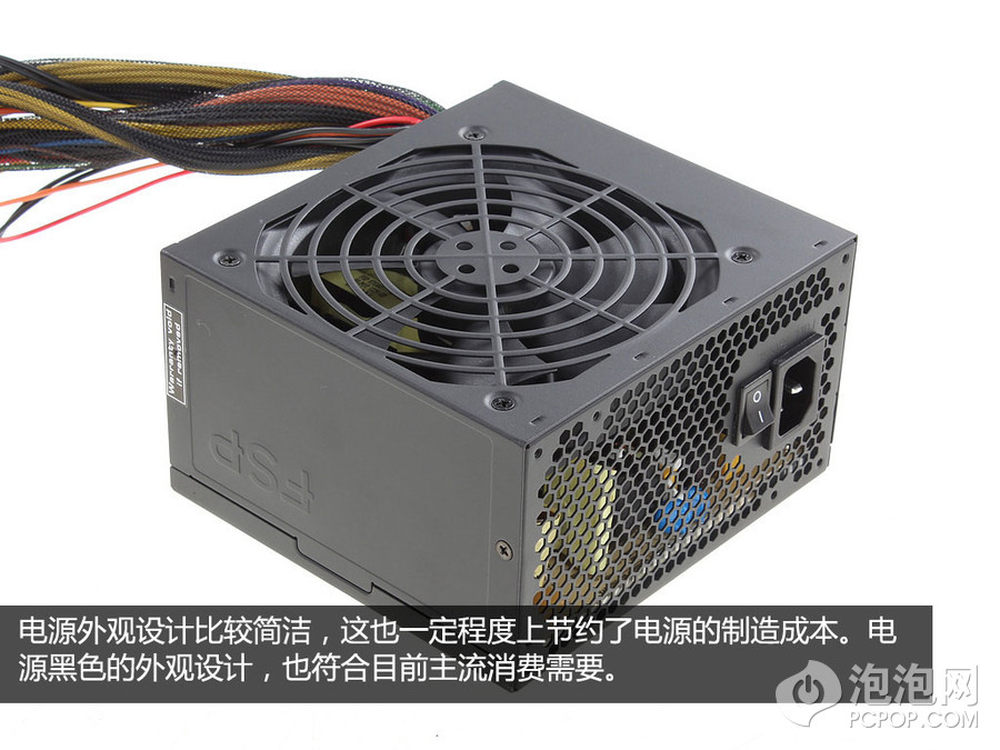

这款全汉黑骑士550W电源，外观设计上并不张扬，黑色喷漆，不仅符合目前消费电源审美需要，而且简洁的设计，也可以减少一定制造成本。
4/15

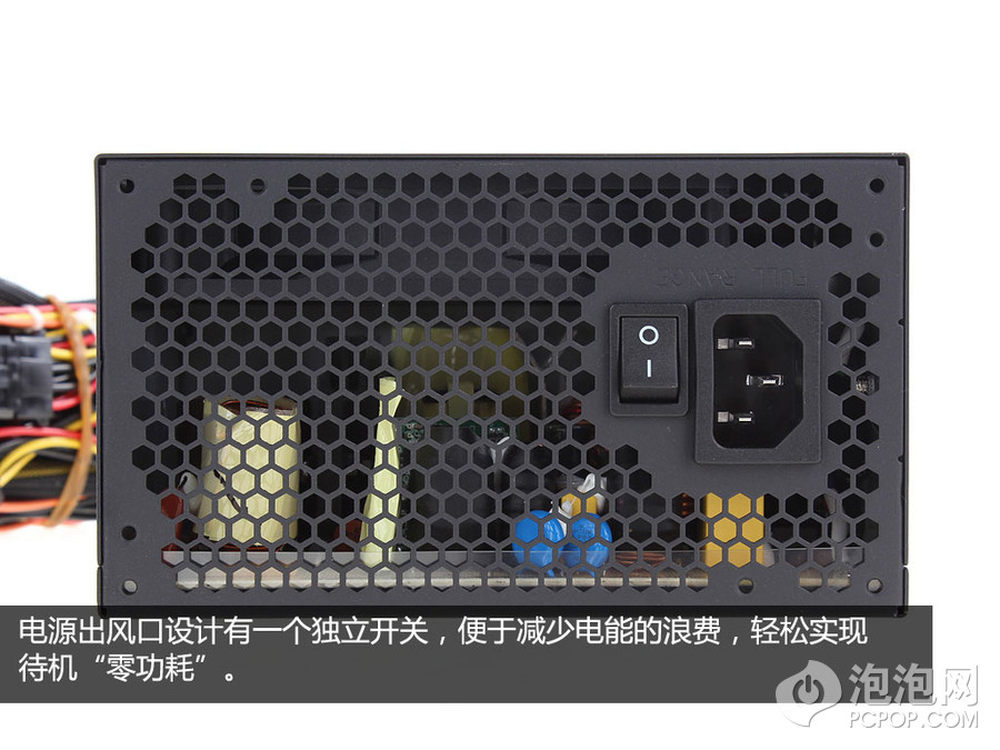

电源出风口设计有一个独立开关，可以方便关闭电源，轻松实现待机“零功耗”。
5/15

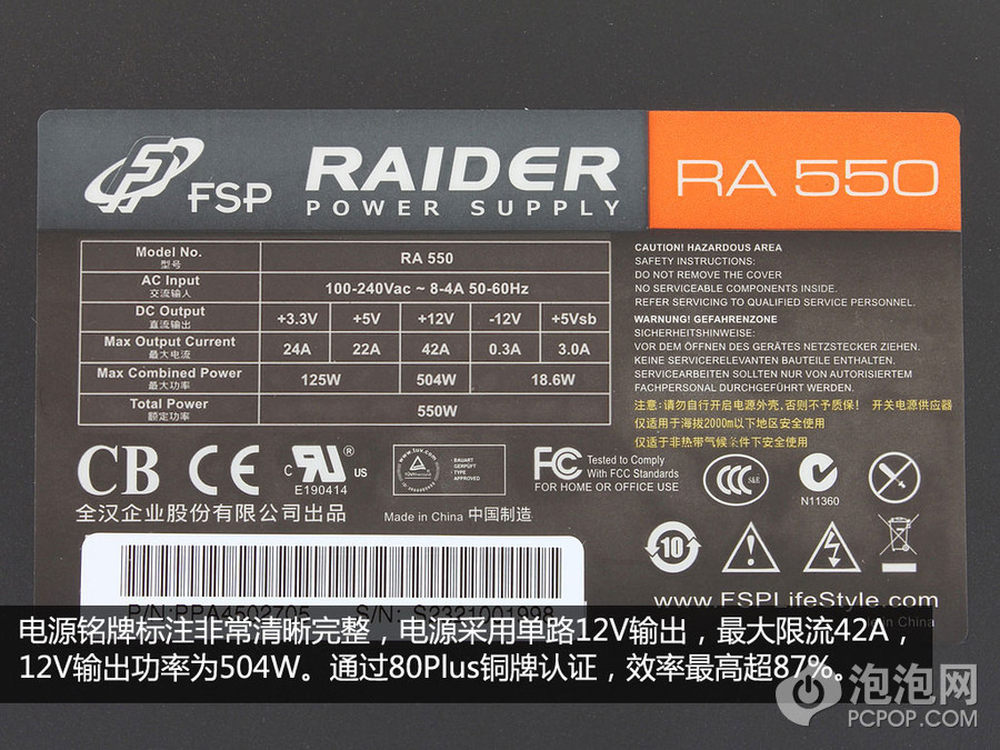

电源铭牌标注比较清晰明确，可以看出电源的额定功率为550W，采用单路12V输出，最大限流为42A，12V最大输出功率为504W。电源通过了80Plus的铜牌认证，官方称最高效率超过了87%%，不过根据我们对这款电源的初步测试之后，发现这款电源的转换效率接近金牌水平。而具体的性能测试，我们将在后续的文章中为大家介绍。
6/15

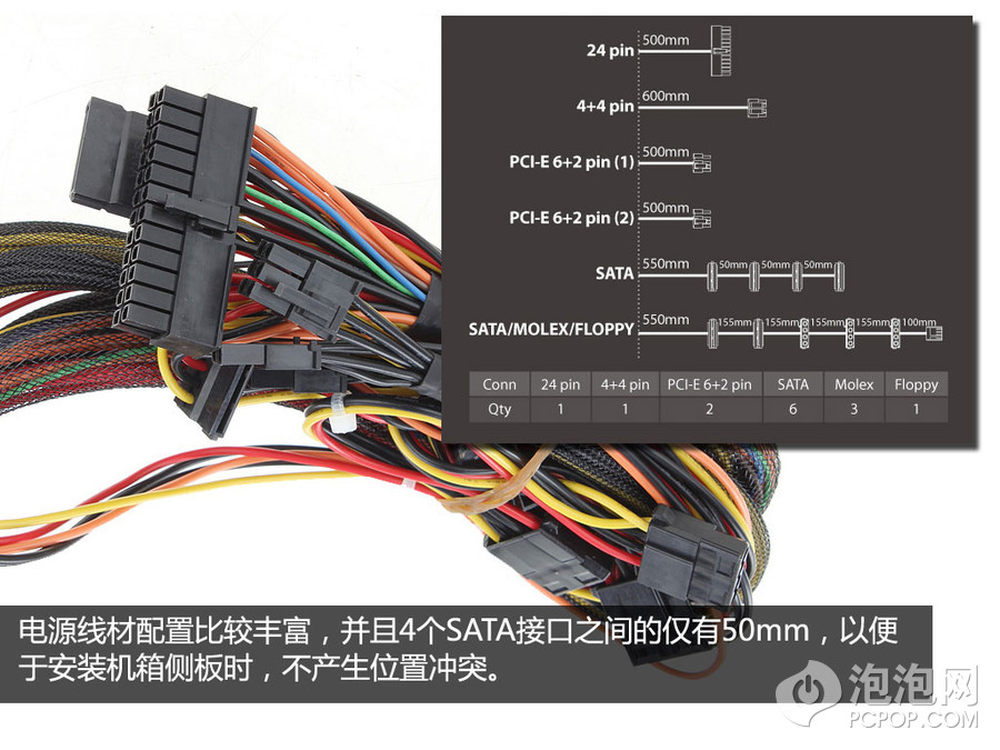

电源线材配置比较丰富，对于两个6 2Pin接头，可以支持较高性能显卡的应用。另外，电源4个SATA线材长度，有了特别的改进，接头之间的长度被缩短至50mm，这样就可以避免安装侧板时，会不产生线材与侧板的位置冲突。
7/15

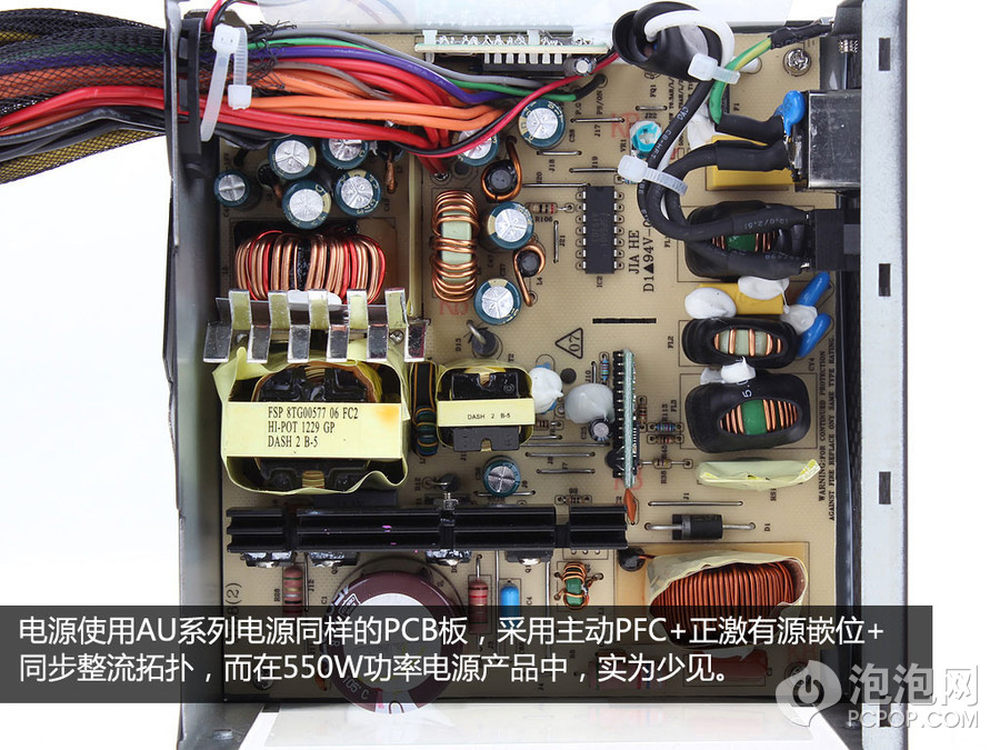

这款功率为550W的电源采用了主动PFC 正激有源嵌位 DC to DC 同步整流拓扑结构，而一般的铜牌电源都会采用较为主流的双管正激 肖特基整流的拓扑。在中低功率段，使用成本较高的有源嵌位设计，确实非常少见。
另外，见过全汉的AU系列的朋友，不难发现，这款黑骑士电源使用的PCB与AU系列电源相同，并且也使用了全汉自主研发的高集成度控制芯片，所以电源的内部，看上比较“清爽”。
8/15

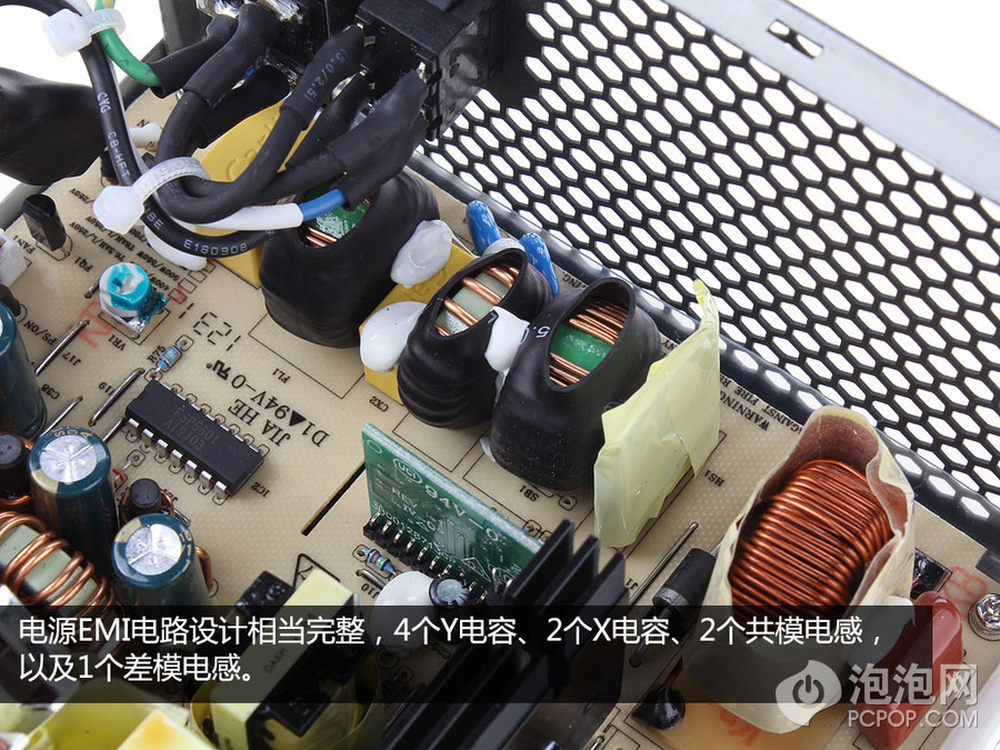

虽然电源内部电路看上去比较清爽，但是EMI滤波电路并没有偷工减料。4个Y电容，2个X电容，2个共模电感，以及1个差模电感，EMI电路非常完善。
9/15

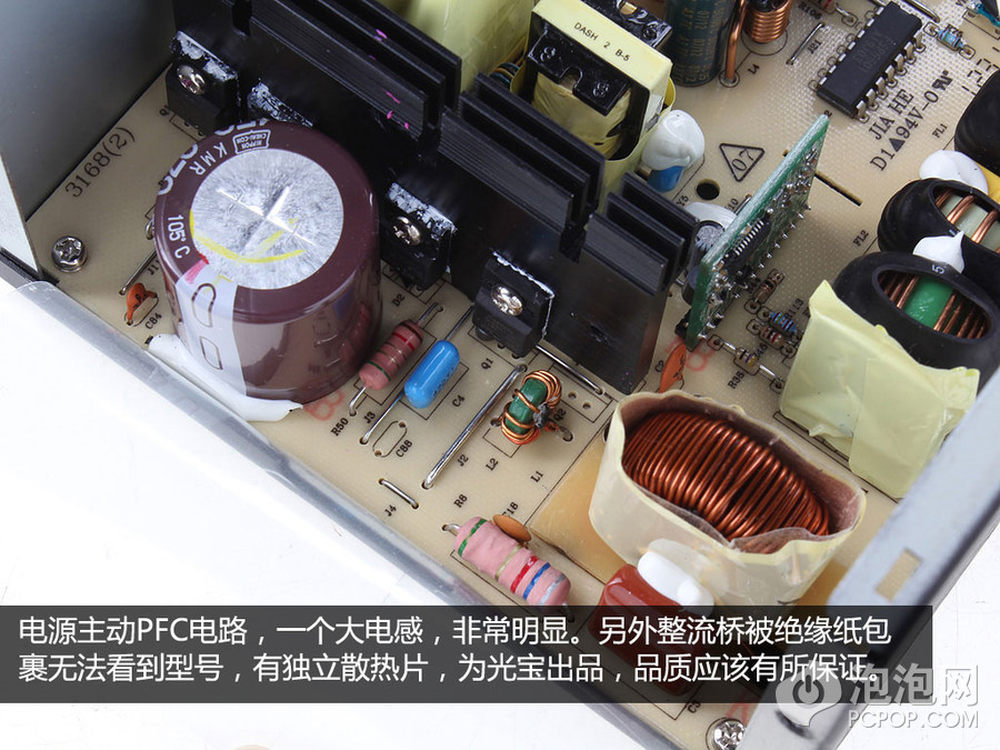

电源采用主动PFC设计，看下最右侧的那个大电感就可以判断出来。另外电源整流桥被绝缘包裹，看不到具体型号，不过根据资料，芯片选自光宝，并配有独立散热片。
10/15

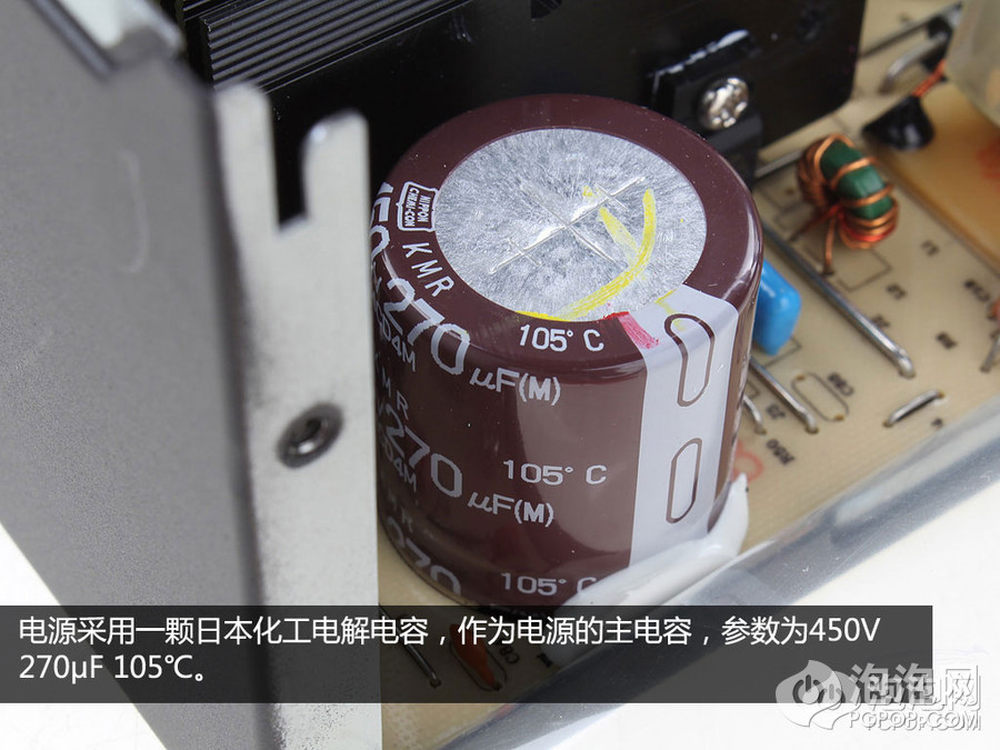

电源采用日本化工出品的电解电容，作为电源的主电容，参数为450V 270μF 105℃。
11/15

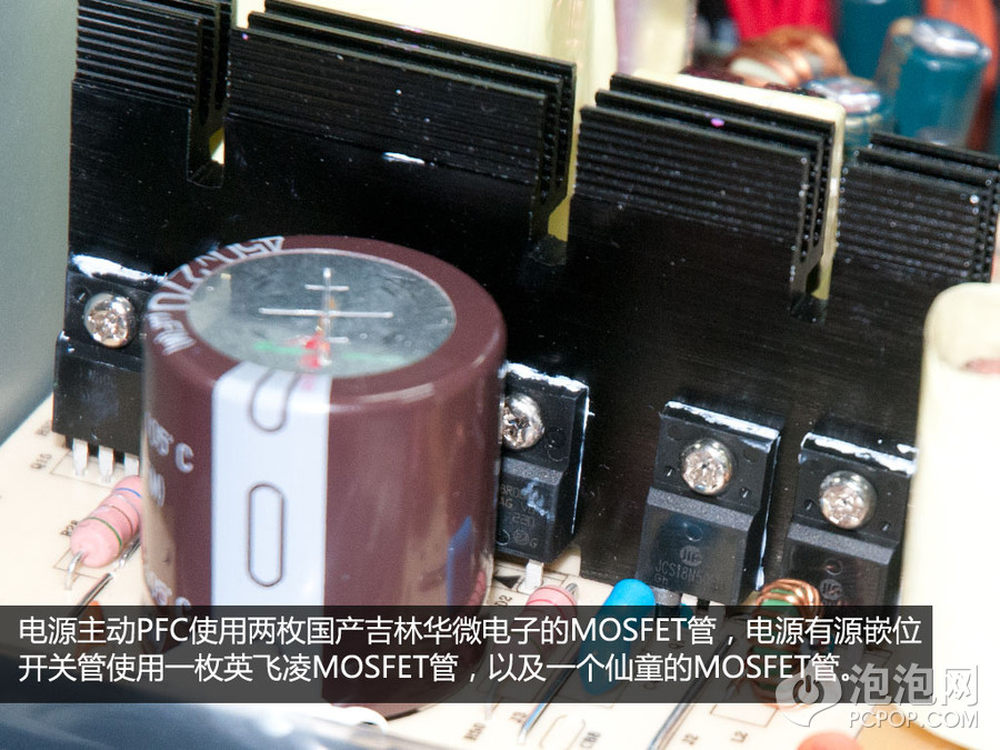

电源PFC开关管使用了两枚吉林华微电子的MOSETF管。嵌位和主开关管，分别使用了一个英飞凌、仙童的MOSFET管。，都选用了功耗低、效率高、阻抗小的晶体管。不过是否长久耐用，还是看实际表现。
12/15

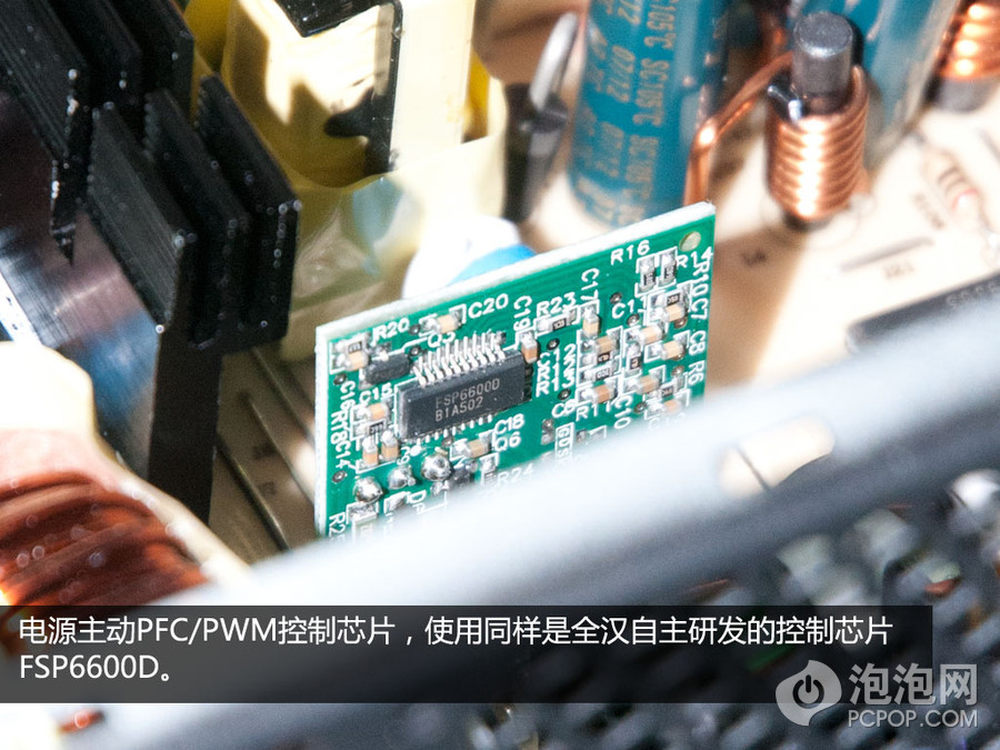

电主动PFC和PWM控制芯片，采用全黑自主研发的高集成度、高效率的控制芯片，型号为FSP6600D。
13/15

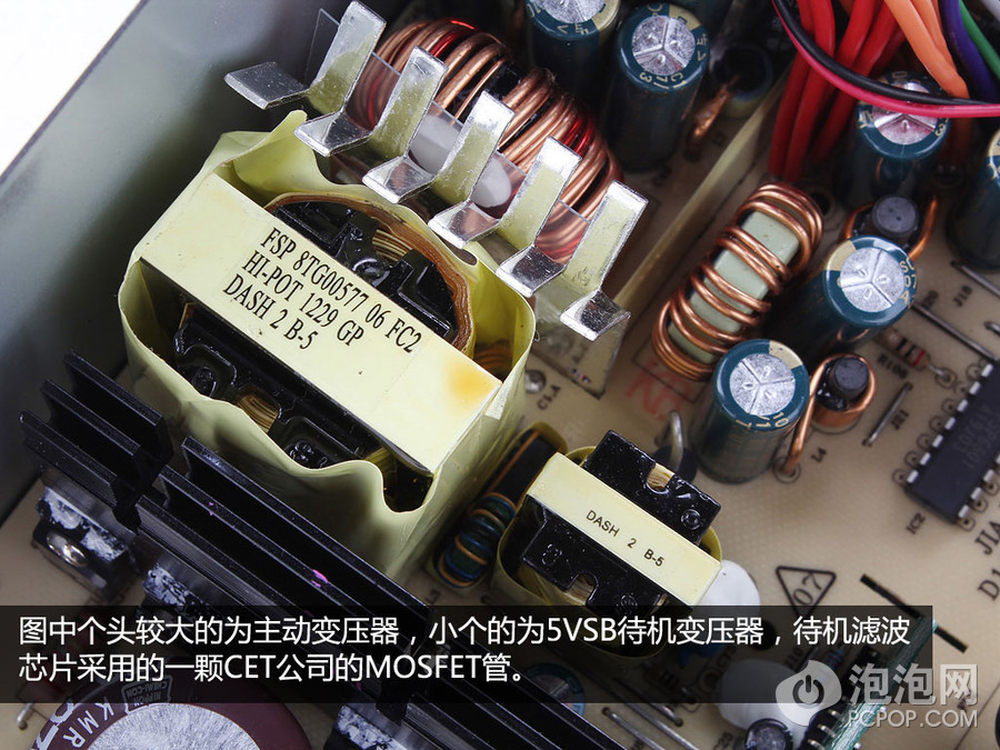

电源主变压负载将高压电转为低压12V。另外，5VSB待机电路的滤波芯片采用了一枚CET的MOSFET管，贴在散热片上。
14/15

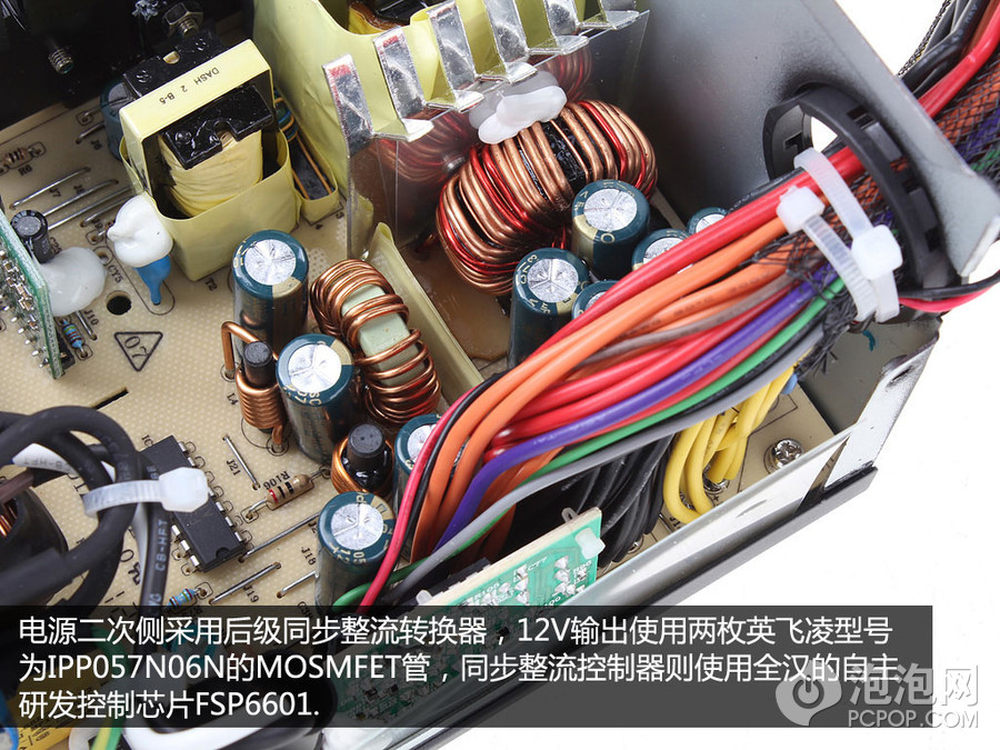

电源二次侧采用同步整流 DC to DC设计，12V输出选用了两枚英飞凌MOSFET管，型号为IPP057N06N，5V和3.3V整流芯片，采用贴片形式，安置在电源PFC背板上。
另外，电源同步整流控制芯片同样选用了全汉自主研发的FSP6601芯片。保护芯片则被独立在另外一块小PCB板上。
15/15

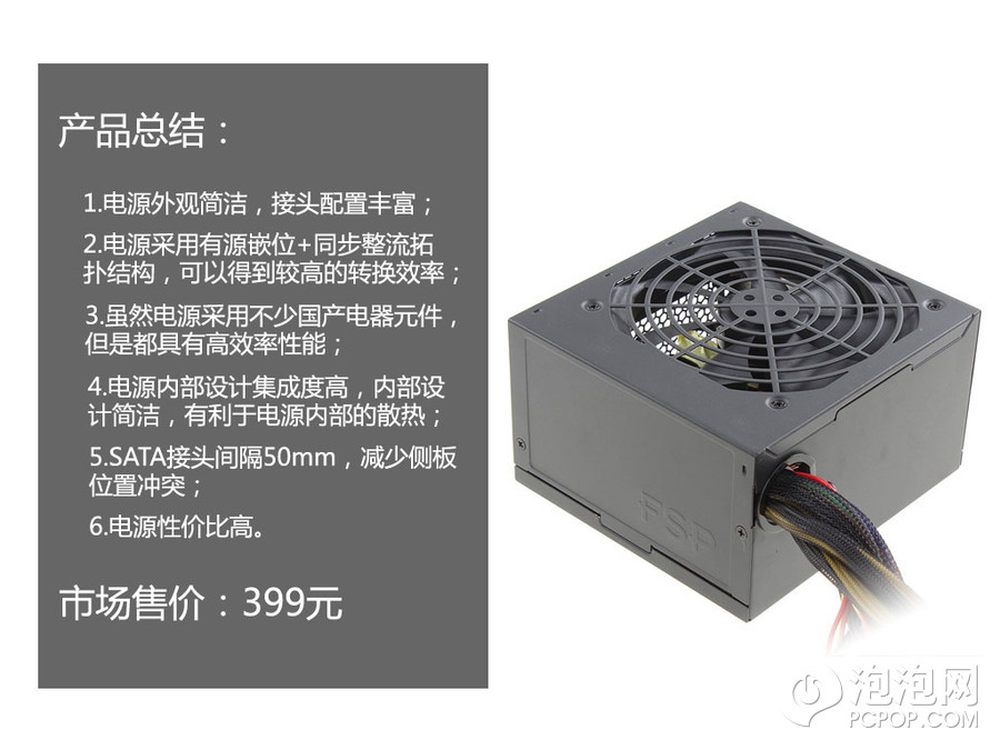

总结一下我们之前所说的内容。电源外观简洁，使用了罕见的有源嵌位拓扑结构，高集成度芯片，提高了电源的转换效率。清爽的内部空间，提高的电源的散热效果，降低了风扇的噪声。特别设计SATA线材也为理线提供了极大的便利。
另外，经过我们初步测试，电源效率接近金牌水平，而这样的一款电源的售价为399元，每瓦7毛左右的价格，能够买到一款效率超90%% 的电源，这样的性价比，绝对超值。感兴趣的朋友不妨关注一下。
此外，还要说明的是，这款系列电源的详细性能评测，我们将会在后续的文章中跟大家继续分享。
