80PLUS铜牌全灭 测全汉黑骑士450(下)
1/20
昨天我们看了全汉黑骑士450的电测试项目，一款80PLUS铜牌的产品在230V输入电压下测试的转换效率和其他80PLUS金牌电源在230V电压下的表现很一致，这是谁都料想不到的事情。今天我们来看在竞争激烈的450瓦档中，全汉黑骑士的各项性能排位如何。
2/20

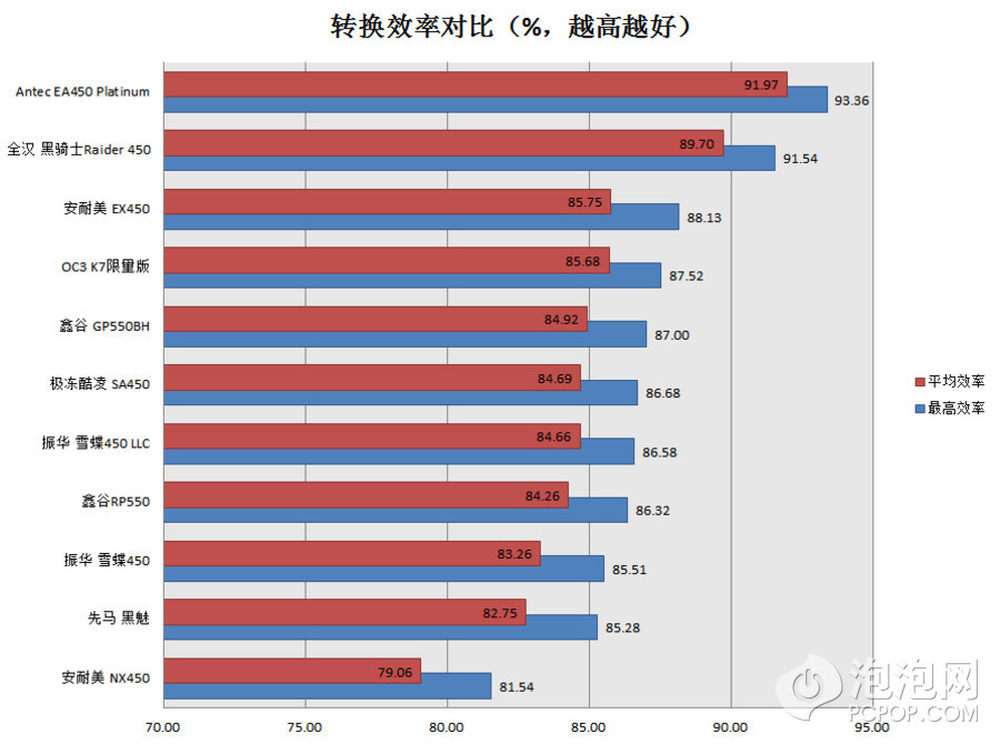

450瓦上强弱都有，第一名是Antec EA450 Platinum，80PLUS白金牌电源，虽然全汉黑骑士450没有夺冠，不过别忘了EA450 Platinum和它是“同宗”。可以看到其他450瓦电源的转换效率被黑骑士远远甩在身后。
3/20

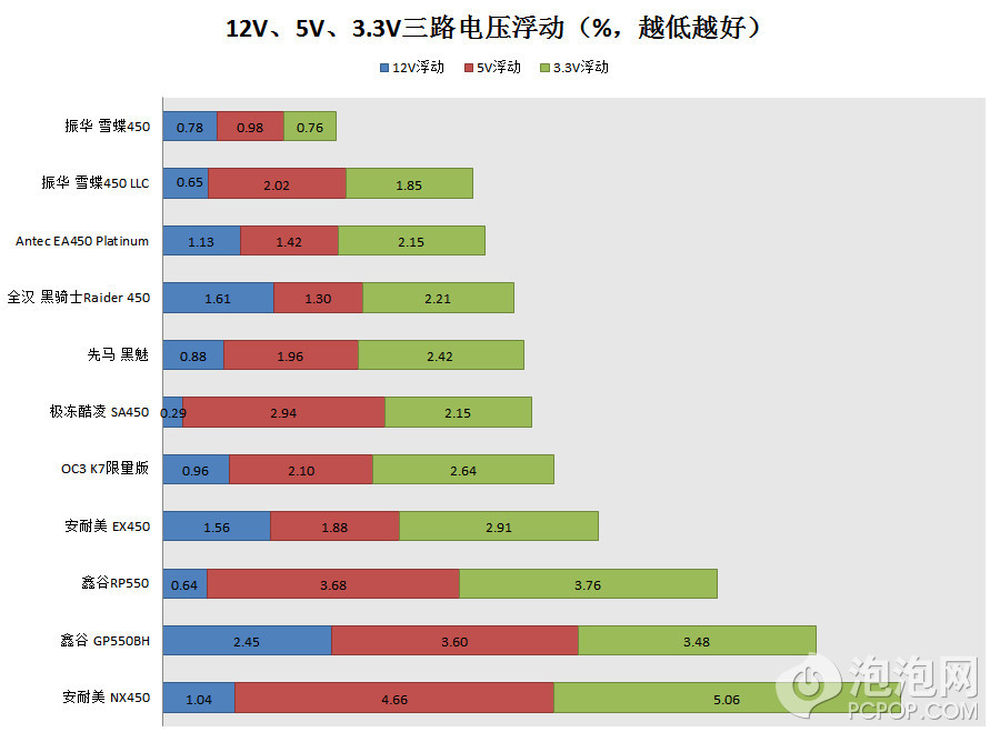

静态负载电压稳定性上两个“同宗”的产品排名靠前。
4/20

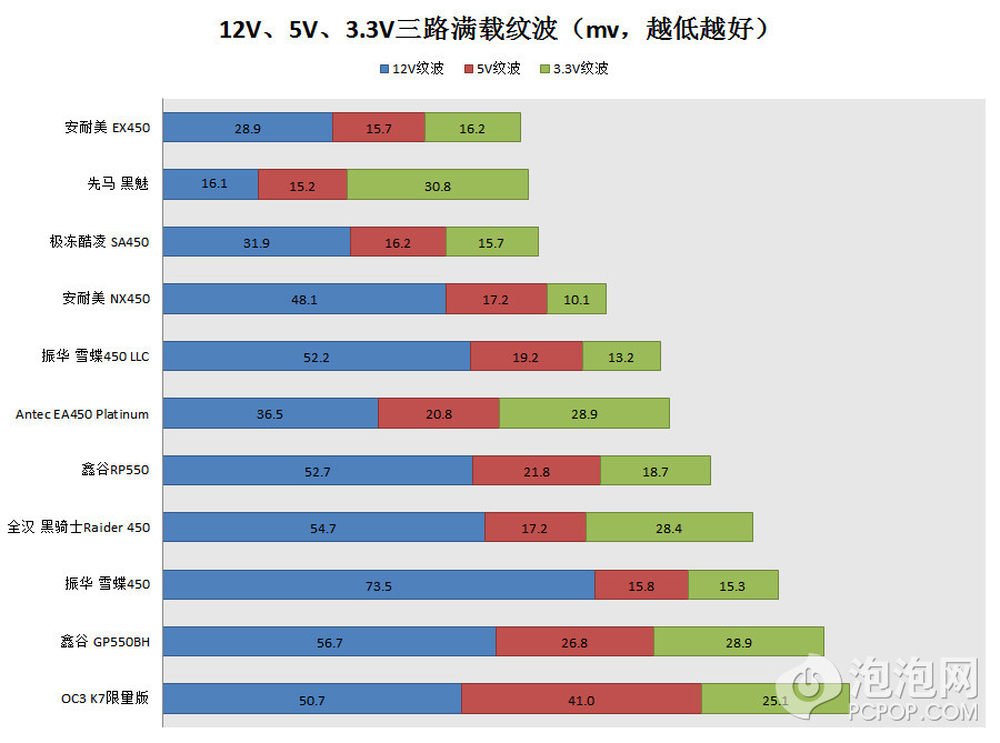

毕竟这个功率档大家都争破头了，虽说完全没有必要在299元上竞争纹波谁低，但免不了还是有人愿意把这当做卖点。
5/20

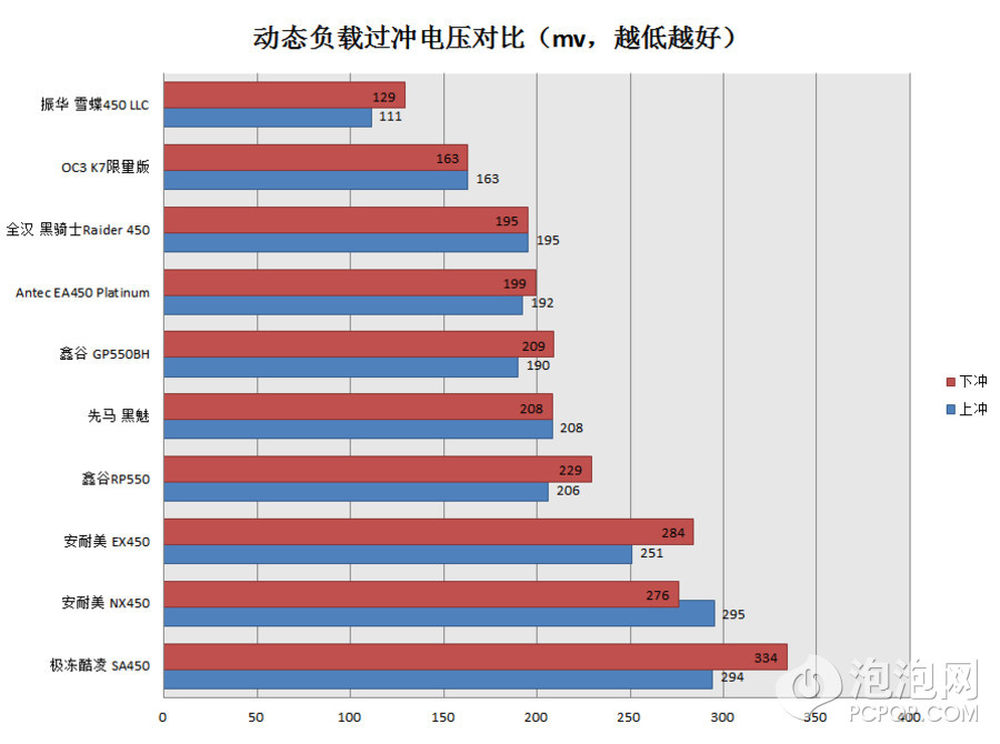

动态负载的跳变幅度和负载设置各位可以参考这里，12V上的跳变幅度是11.25A，全汉黑骑士表现不错，前三。
6/20

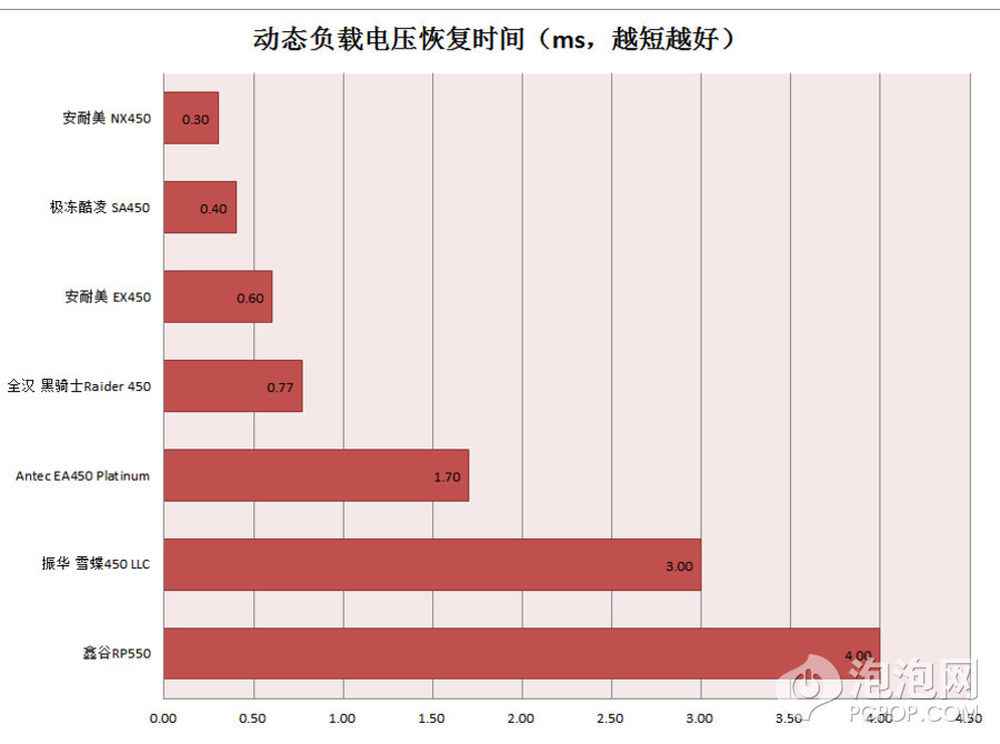

这里就可以明显看出采用有源箝位、双管正激两个方案相对于LLC来说反应速度上的优势了，由于11.25A相对于450瓦来说并不算很轻的负载了，尤其是跳变前已经有了大约100瓦的基础负载，所以LLC开关的电源反应速度明显慢于另外两者。不过一些采用双管正激但速度做的比LLC还慢一截的产品还是很值得吐槽。
7/20

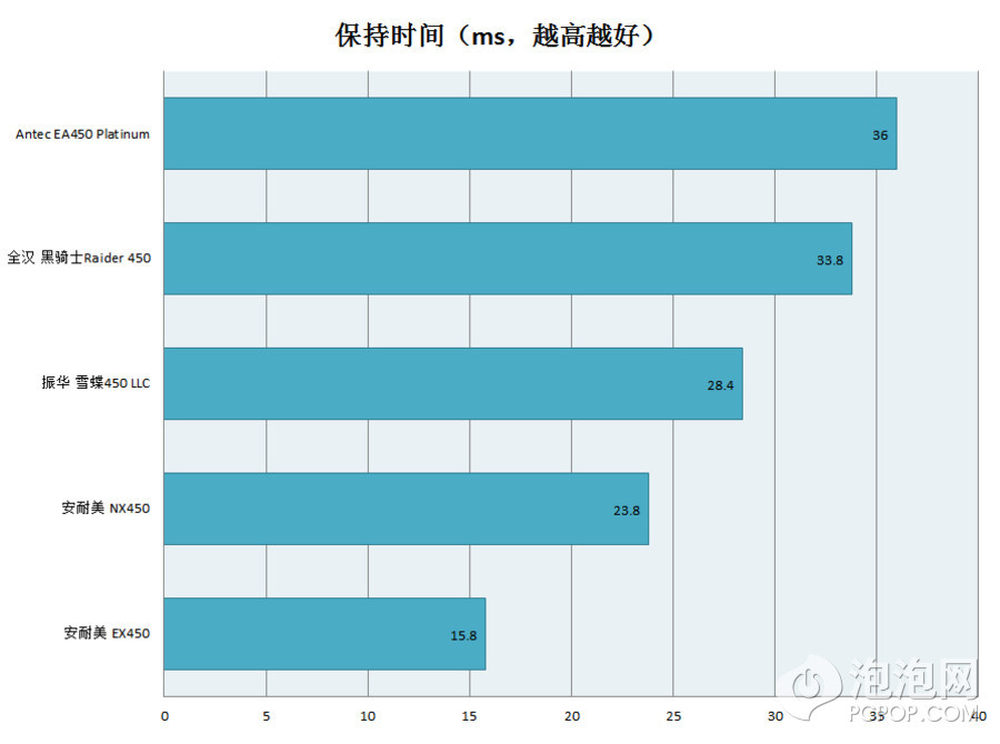

不出所料，所有采用了全汉Aurum方案的电源保持时间都异常出色，测试的负载为350瓦。合格线是16ms，时间越长越好。
8/20

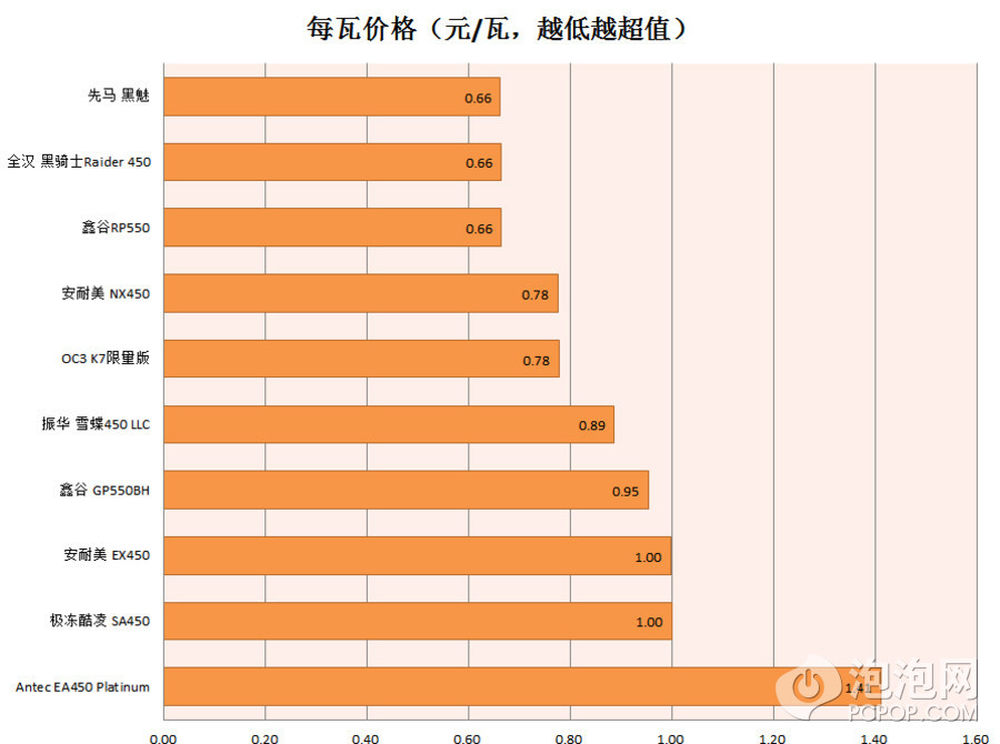

在刚才六项的横向对比中，一直微弱领先和黑骑士的80PLUS白金牌电源在性价比上一下跌到最后一名，价格高出黑骑士一倍多，黑骑士也成为横测中价格最便宜的电源之一。
而且全汉黑骑士系列已经在京东开卖，购买链接点击这里。
9/20
这款电源采用了FSP6600控制的主动式PFC 主动箝位单管正激拓扑 12V与5V的同步整流 3.3V从5V降压的DC-DC结构。这个设计在零售电源市场中从未出现，完全是全汉自行研发的方案甚至包含了控制芯片。

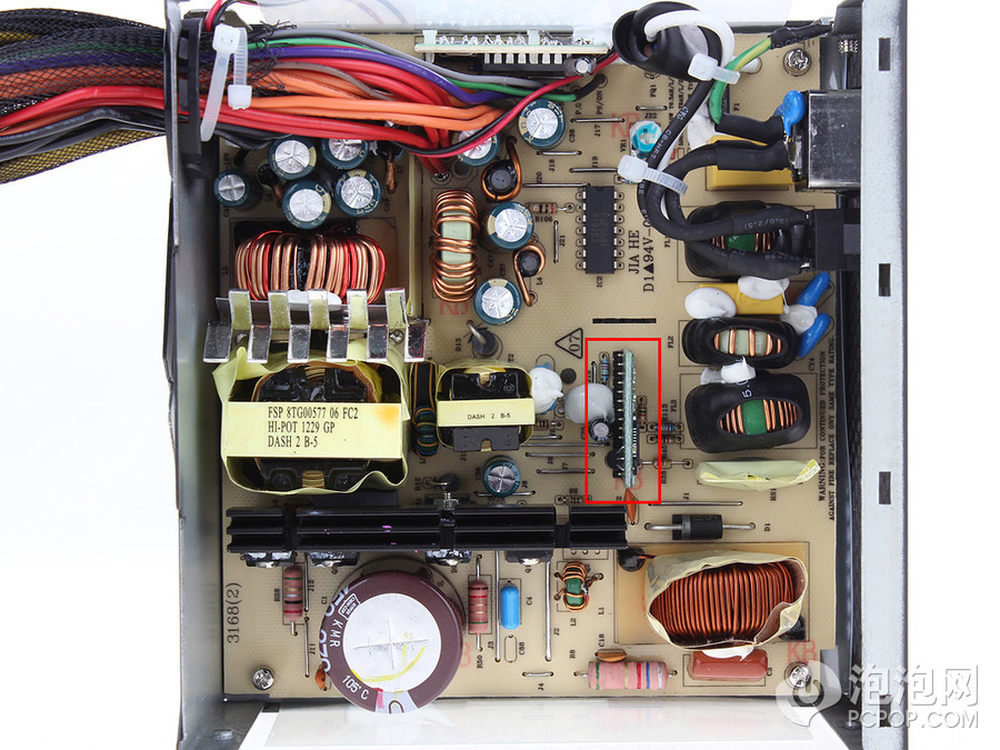

熟悉之前Aurum或者白金牌方案的玩家可以看出在黑骑士系列上PCB做了微调，从双面换成单面，从而导致布线空间的减少，这也是图中红框部分芯片（FSP6600）为什么单独采用了一张PCB子板的原因。
10/20

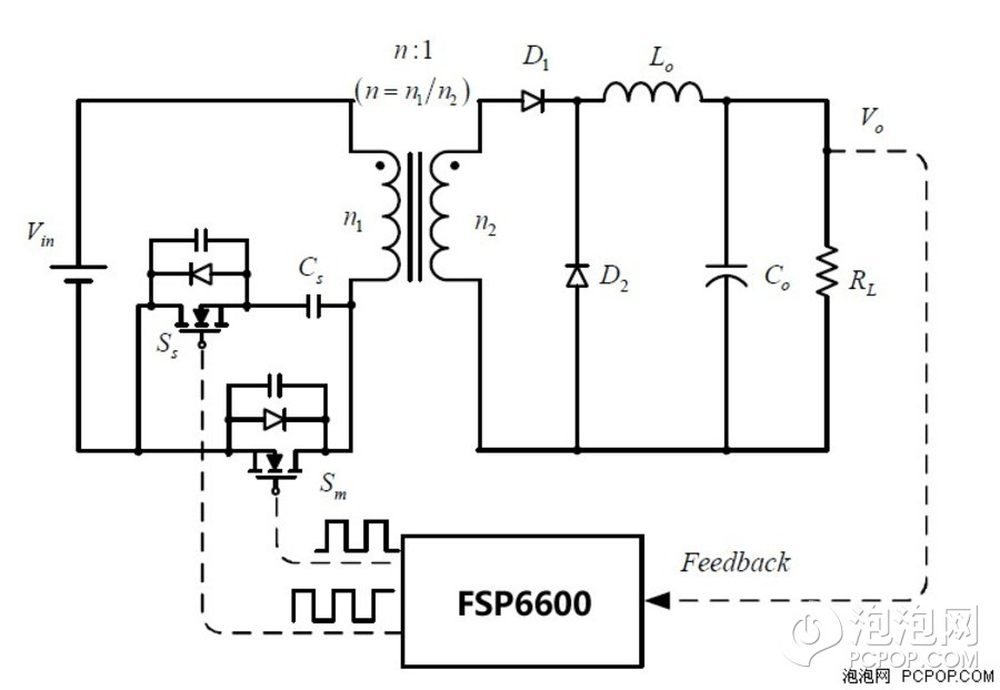

上面一张是主动箝位电路的示意图，我们只看变压器左边的部分，右边的部分和实际这款电源是不太一样的。在主开关Sm断开时，存储于变压器一次侧副边的电感能经过箝位开关Ss所在的通路给箝位电容Cs充电，主开关两端不会有较高的反向电压，同时又给二次侧供能。
在主开关Sm导通时，箝位开关Ss断开，这时的电路和单管正激电路是类似的。控制器能够让主开关和箝位开关都做到零电压切换，转换效率又可以提升。
11/20

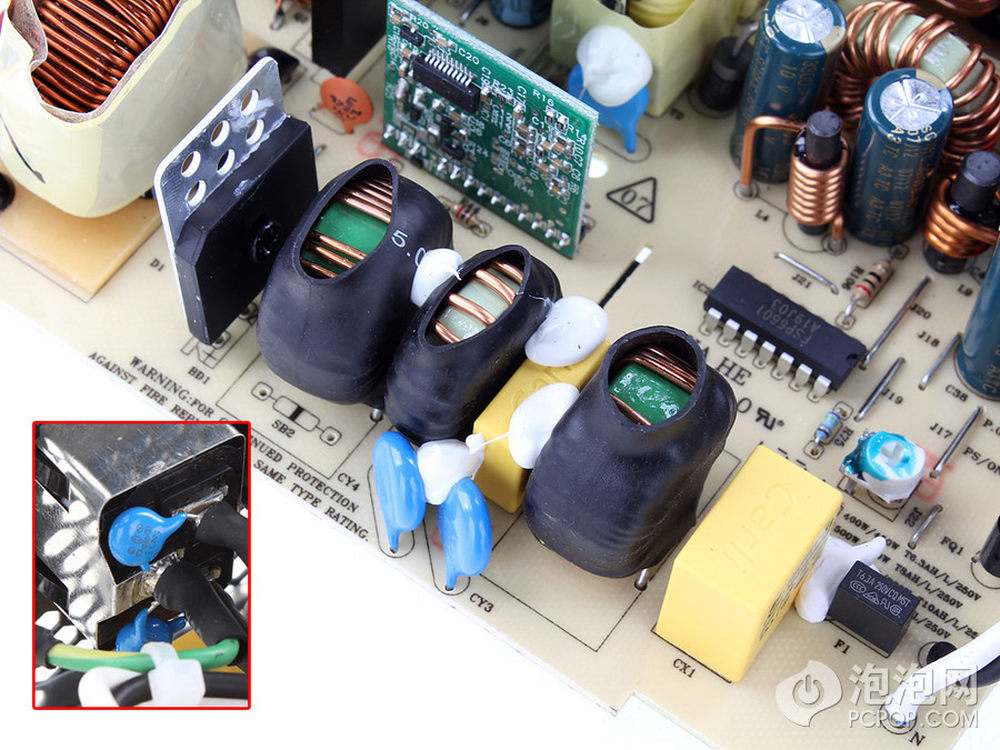

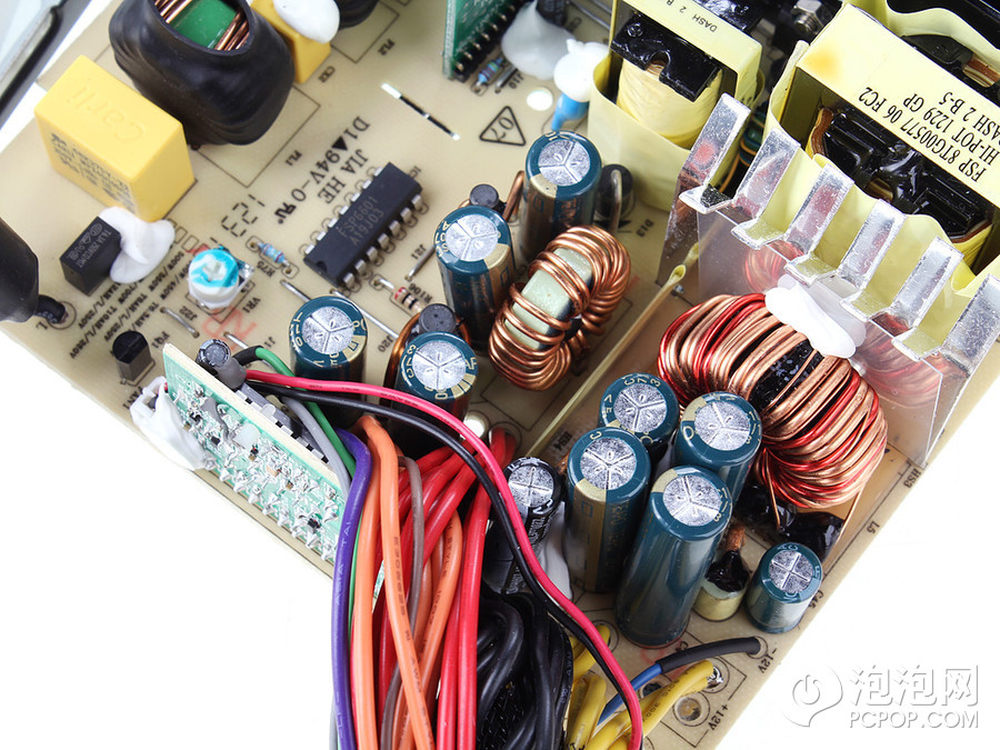

EMI部分一共使用了两对儿Y电容，两个X电容，两个共模电感（一个尺寸略大一个尺寸略小），一个差模电感，保险管还是插件式的不是一般玻璃保险丝。没有MOV。
12/20

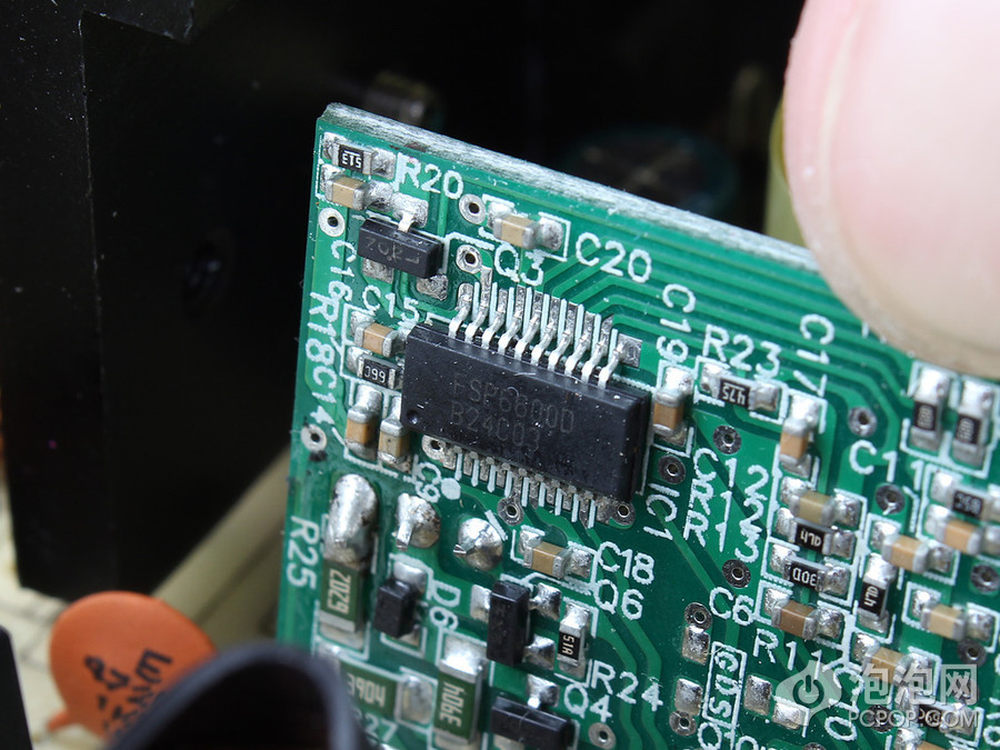

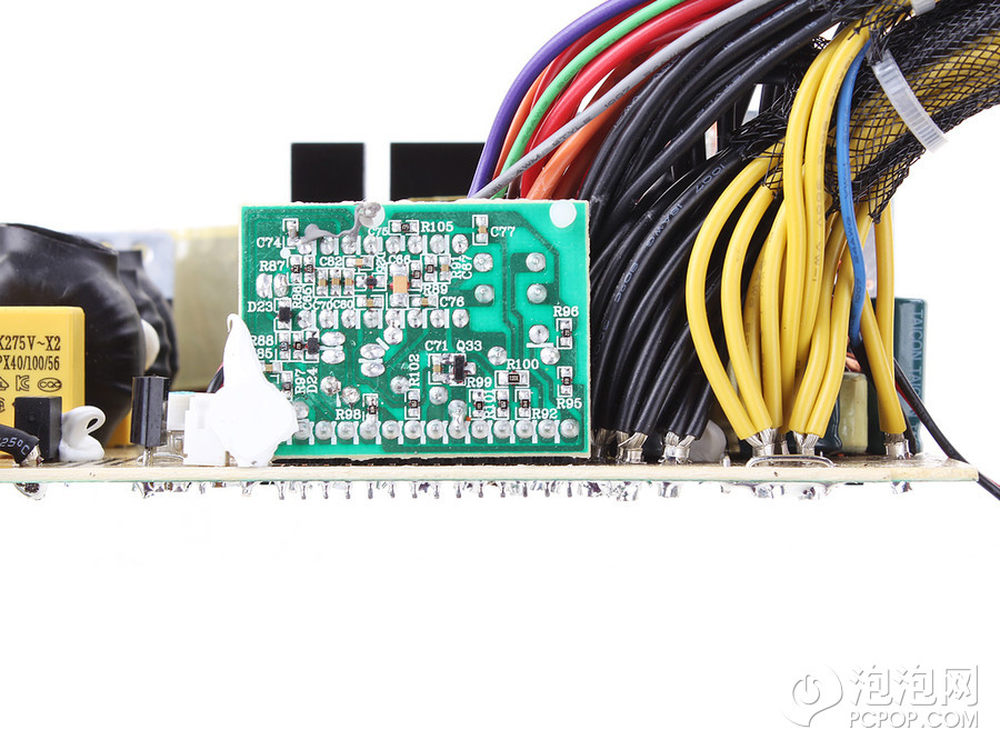

FSP6600这枚IC负责控制PWM开关和PFC开关，甚至连待机控制功能也在FSP6600中，全汉为这款电源量身定制了一个控制芯片。高度集成的情况下，购买IC的成本也可以降低。在Aurum中这枚芯片是趴在主PCB上的，不过布线改成单面后这样趴着太浪费版面了，于是做在了另外一张子PCB上。
13/20

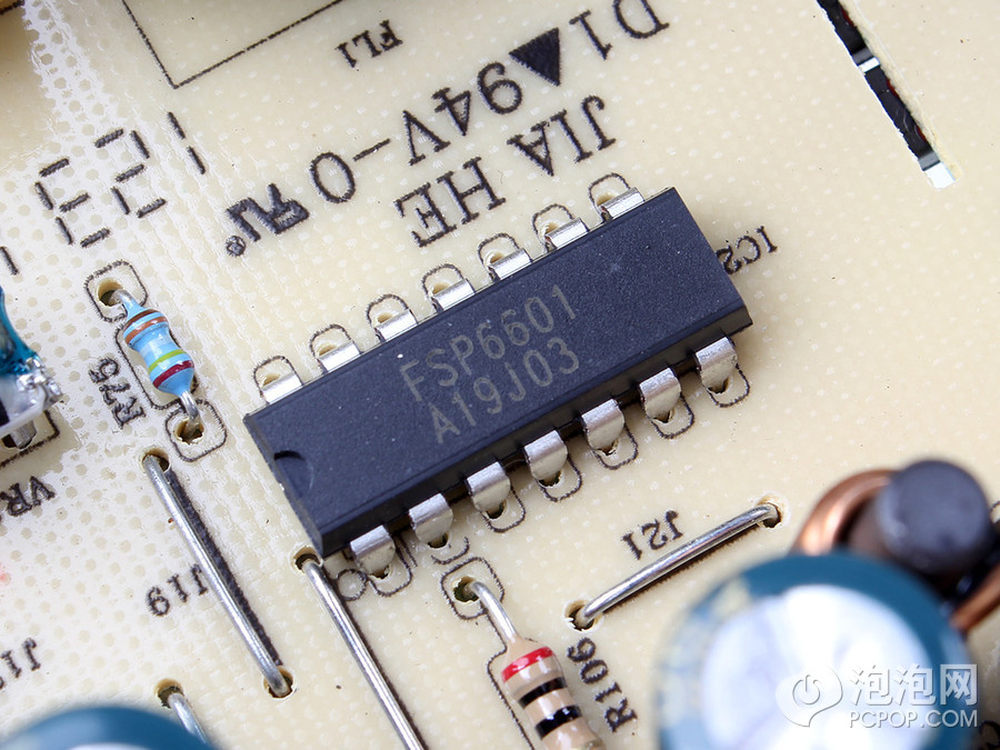

FSP6601负责12V和5V的同步整流还有3.3V的DC-DC控制，一般设计中这需要两枚IC来实现。综合FSP6600和FSP6601的功能，全汉用2枚芯片解决了一般电源中5枚IC的控制功能，同时由于这两枚IC是由全汉自己开发所以一旦成熟稳定可以批量用在今后的产品中，研发成本会逐渐摊平，大大低于其他电源购买IC的成本。这也是全汉在包装上宣传的“MIA IC”，mia在拉丁语中是“my”的意思，体现了全汉自主研发。这样的名字对字母国家来说更利于宣传，不得不佩服他们在研发和宣传上都很有水平。
14/20

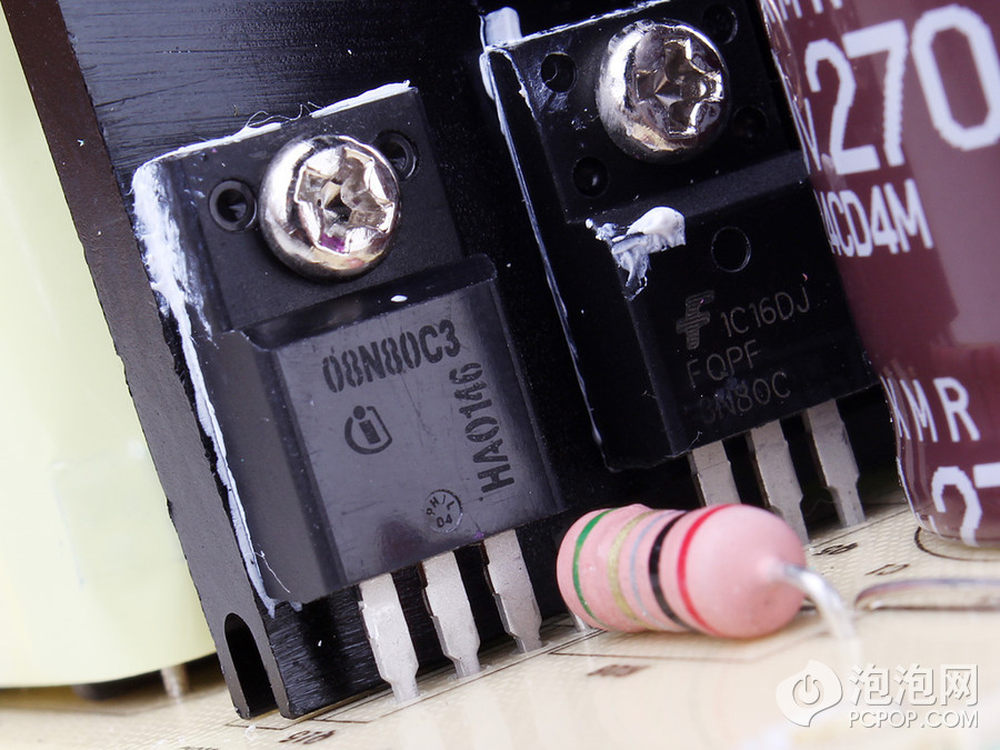

正激的主开关管是英飞凌的08N80C3，名牌器件有一定功率余量，箝位开关管是仙童的3N80C。
15/20

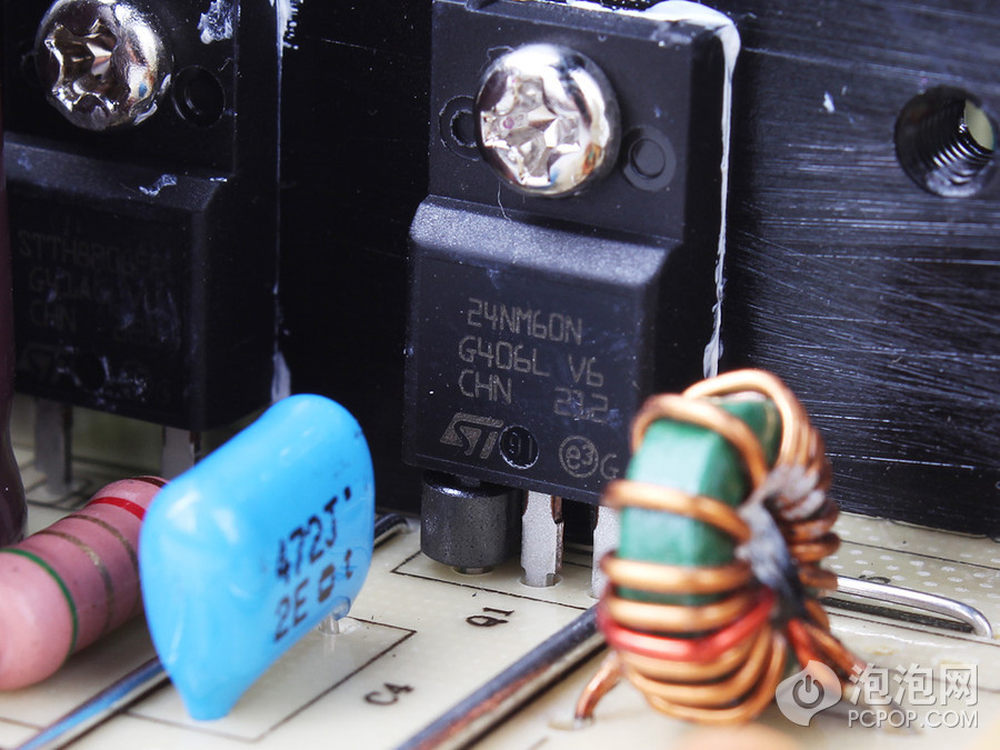

PFC开关来自意法的24NM60N，只有一枚，这款电源的PFC开关可以做到ZVS，使用上图中的蓝色电容和绿色小电感组成了LC谐振电路，在PFC一级就开始努力减少开关的损耗。
16/20
电源内部确实很空，这不但利于降低成本，提高良率，也可以改善通风。这颗电源的12V和5V采用同步整流，这是一种利用Mosfet来模拟肖特基二极管动作的方法，最大的好处是可以大幅度降低导通时的电阻减少功耗的损失，而开闭时的损耗就不是元器件特性能把控的，更多还是要看控制器的动作。3.3V的生成方式很特别，是从5V降压的到的，所以三路主输出并没有完全独立，如果测试交叉负载的话电压偏离值应该略高于3.3V和5V都从12V降压得到的设计。
17/20
线材根部套了金属环，但是没有每个都加热缩管，好在12V和地线距离比较远。输出电容均是台系一线Teapo的，也是全汉的老合作伙伴了。
18/20

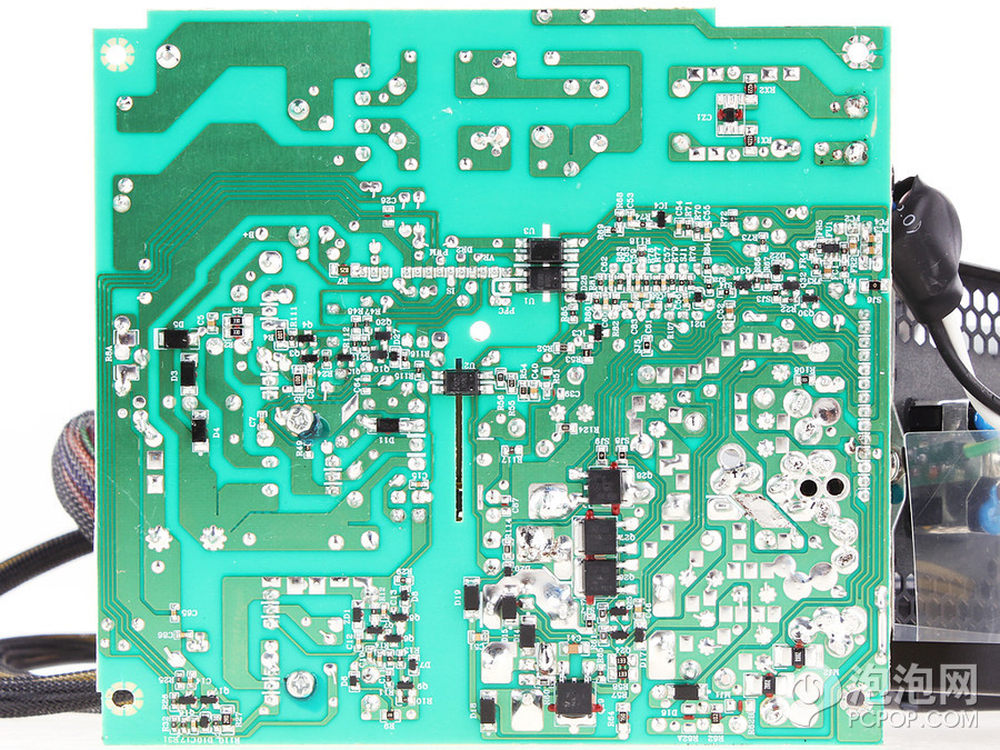

PCB的做工往往代表了一个工厂的规模和实力，这张PCB采用单层，大量使用贴片元件，二次侧没有任何手工补锡痕迹，点红胶的SMT和波峰焊工艺都很不错，全汉也是常年列入全世界前N名的电源企业，这些对他们不是问题。
19/20

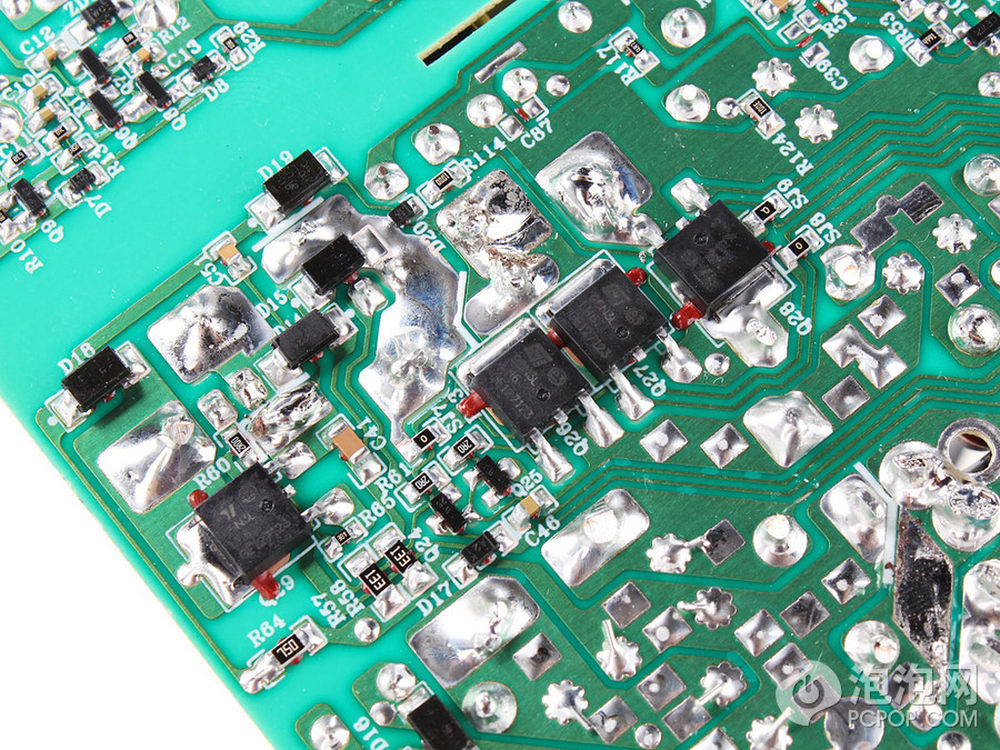

左边两颗负责5V的同步整流，右边两颗负责3.3V的DC-DC，为了保障散热，还专门从PCB中的铜皮中在PCB正面接出一张铜板来散热。
20/20
450瓦是近一年以来各路电源厂商争破头的功率档，仅打着“299元，450瓦”的产品就至少有8款，而他们当中绝大部分都是220V Only，25摄氏度下满载。尽管有一些号称80PLUS白牌、铜牌，但实际上送测ECOS和量产的不是一个版本。而全汉这颗黑骑士实在了一把，不但输入电压100v可以满载，而且60摄氏度下满载无压力（京东购买链接里有图有真相），标的80PLUS铜牌，实际是80PLUS金牌的效率，最最要命的是京东上全系列开卖，450瓦的只要299元，550瓦卖399元。
感兴趣的玩家可以去京东看看。
黑骑士450瓦京东点击购买
