经济实用高效 雷诺者RP-650电源评测
1/25
去年鑫谷为了迎合雷诺塔背线功能机箱,推出了一款名为的雷诺者系列电源产品,不但支持雷诺塔的背线功能,而且采用双路12V设计,最高转换效率超过了85%%。另外,电源额定功率为550W,售价为399元,相当实惠。下面我们就来详细的了解一下这款电源吧。
2/25

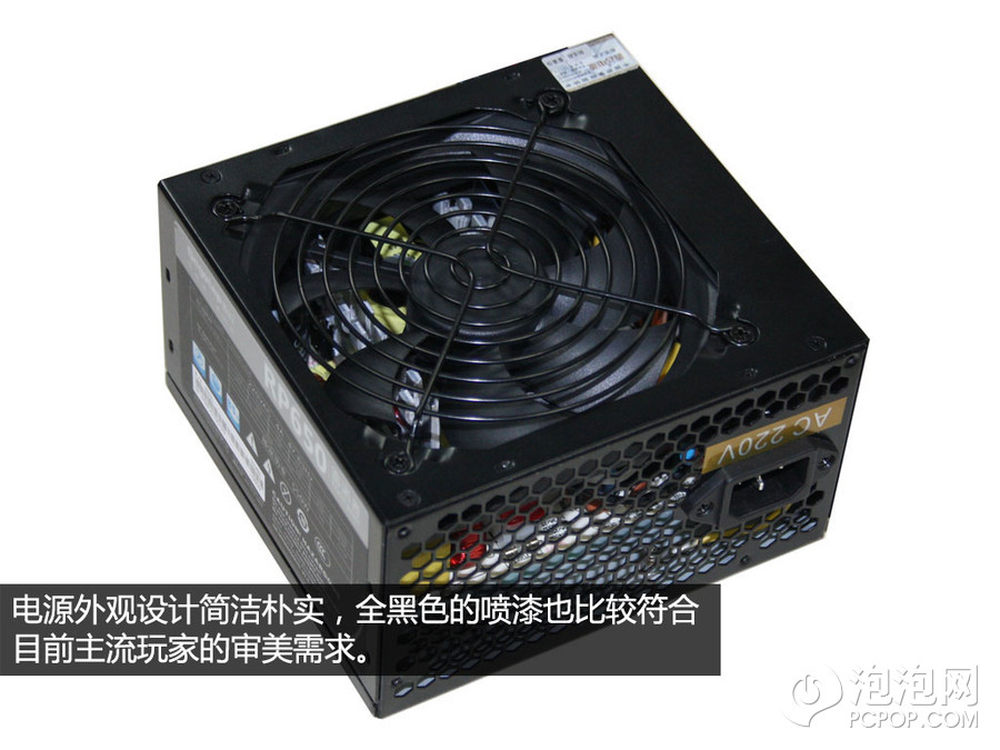

电源外观设计相当简洁,显得要低调得多。黑色的主色基调,也符合目前的主流审美需求。
3/25

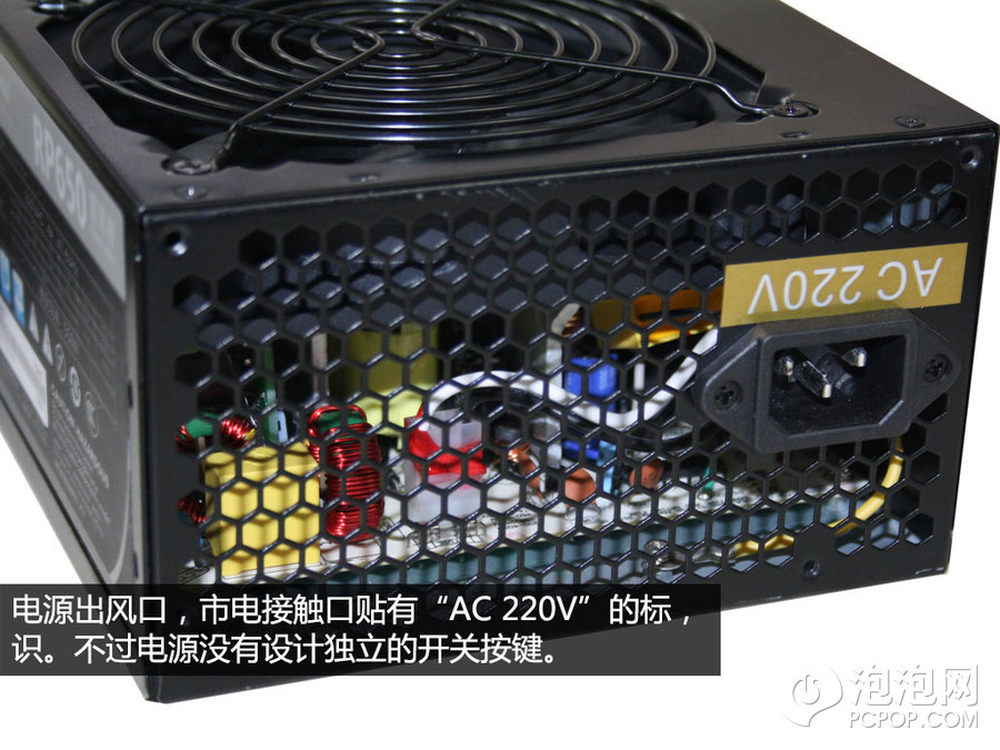

一般情况下,电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源,并且也可轻松实现待机零功耗的效果。不过这款电源没有这样的设计。
4/25

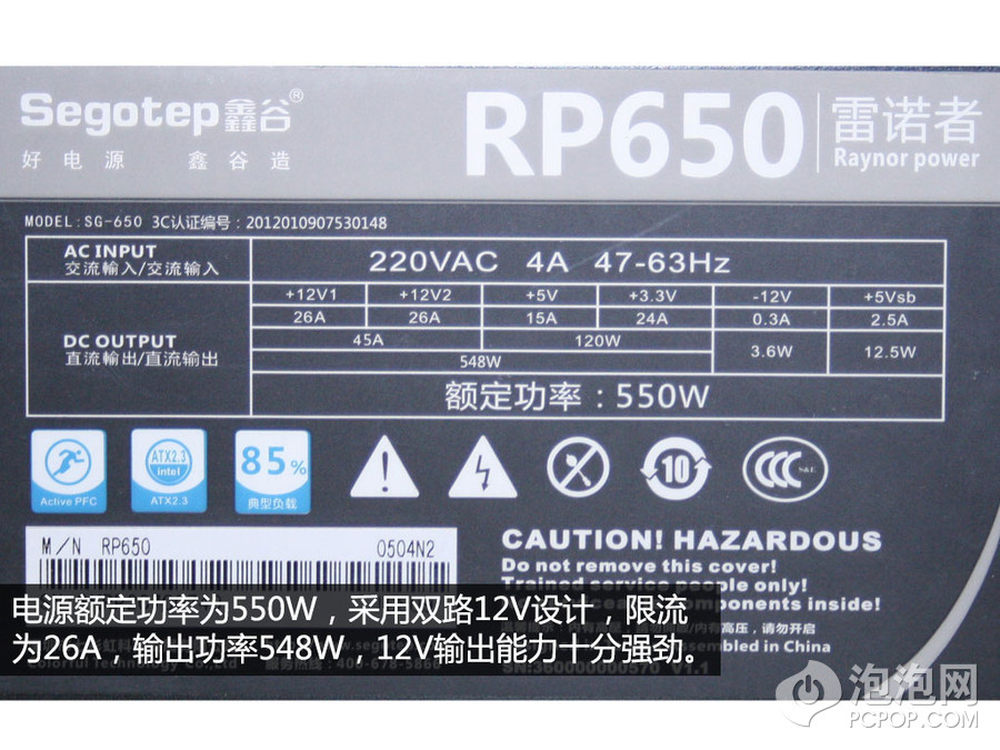

电源额定功率为550W,采用双路12V设计,限流为26A,12V输出功率为548W。电源虽然没有通过80Plus能效认证,不过电源的转换效率最高可超过85%%,我们在后的性能测试中会看到测试结果。
5/25
电源除了配有24Pin主板和4 4Pin的CPU接口之外,还配有2个6 2Pin显卡接口,4个SATA、2个D型口,以及一个FDD接口。 并且为了配合机箱走线,电源主板线材长度为65cm,而CPU线材长度为75cm。
6/25

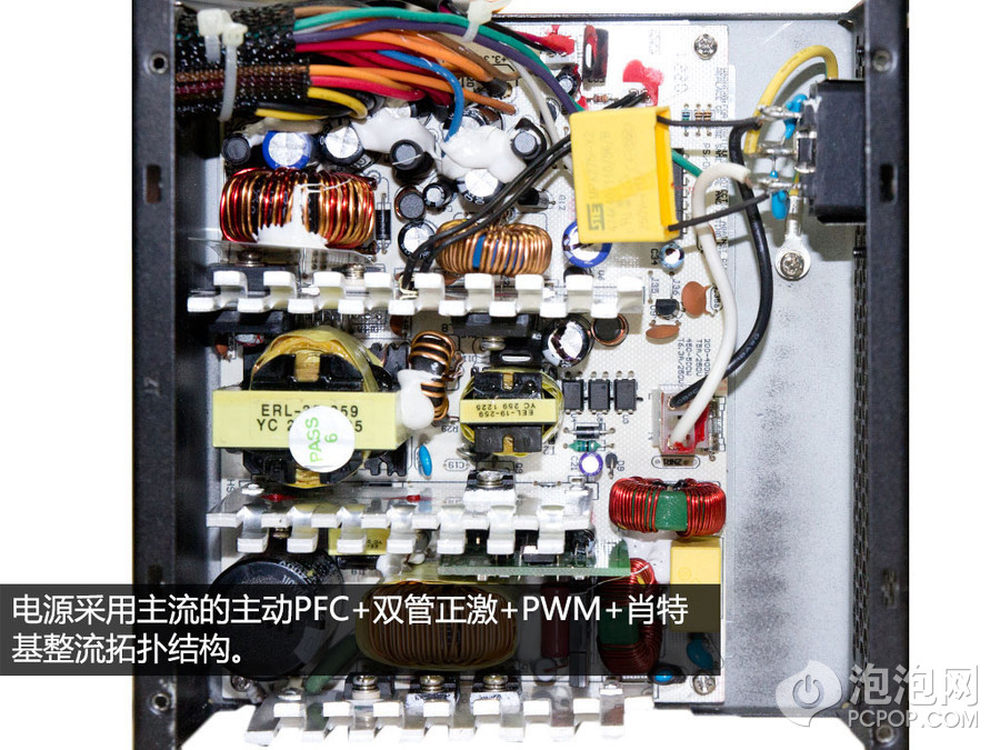

电源采用主动PFC 双管正激 PWM 肖特基整流拓扑结构,这也是目前比较主流的拓扑结构。
7/25

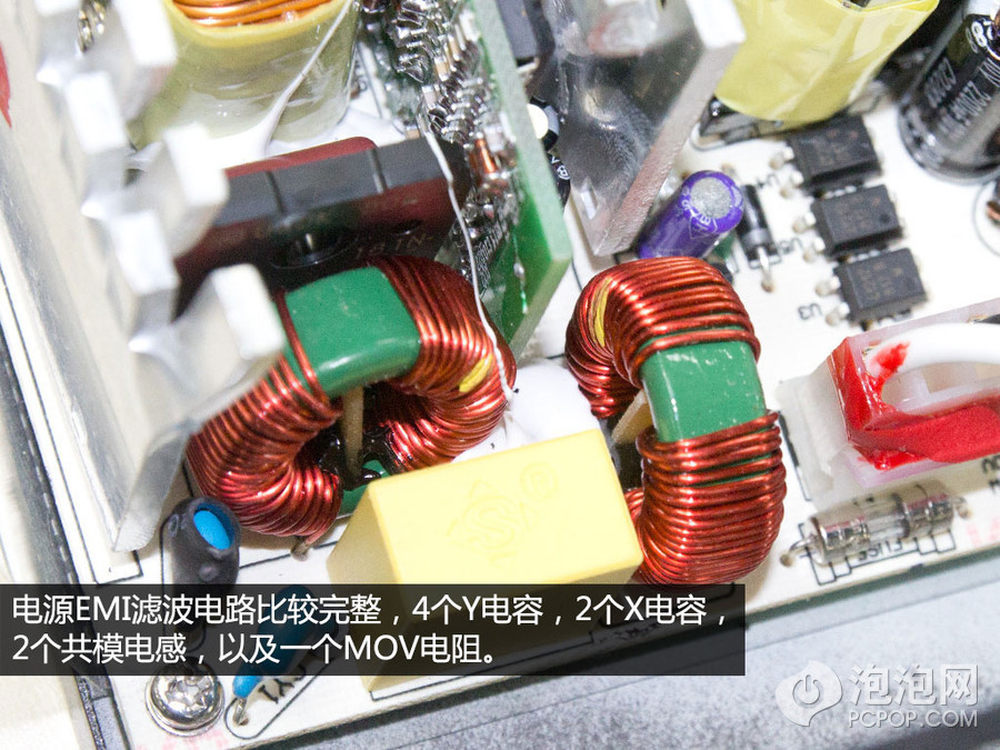

电源EMI电路非常完整,4个Y电容,2个X电容,2个共模电感,以及一个MOV热敏电阻。
8/25

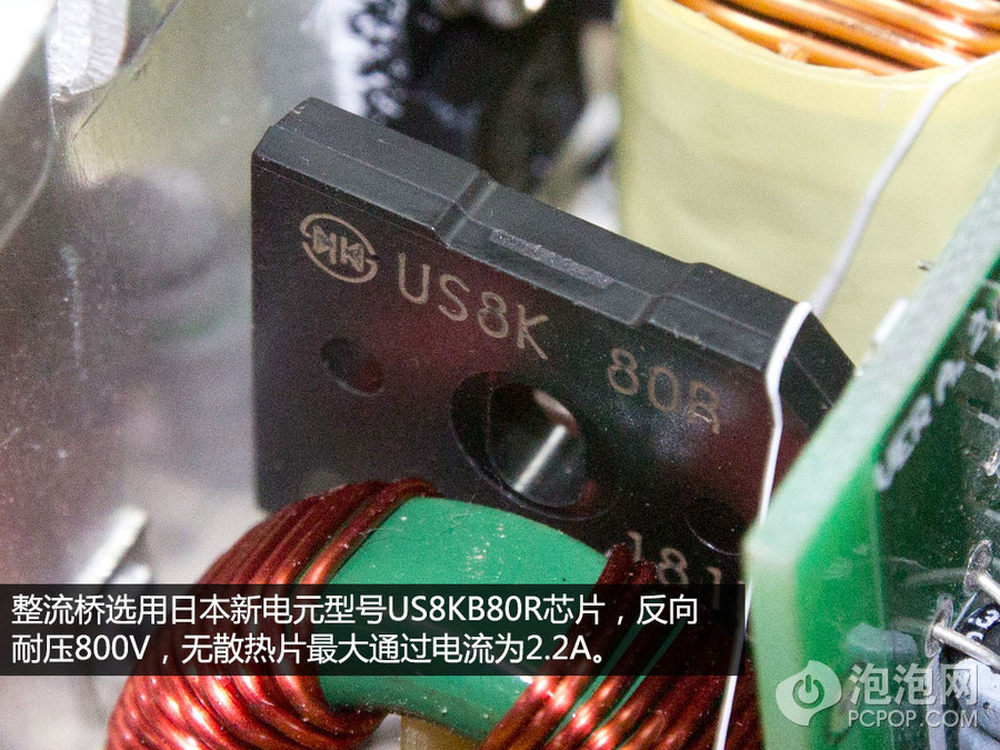

电源整流桥使用日本新电元出品的整流桥芯片,型号为US8K80R,反向耐压800V,无散热片时最大通过电流为2.2A。
9/25

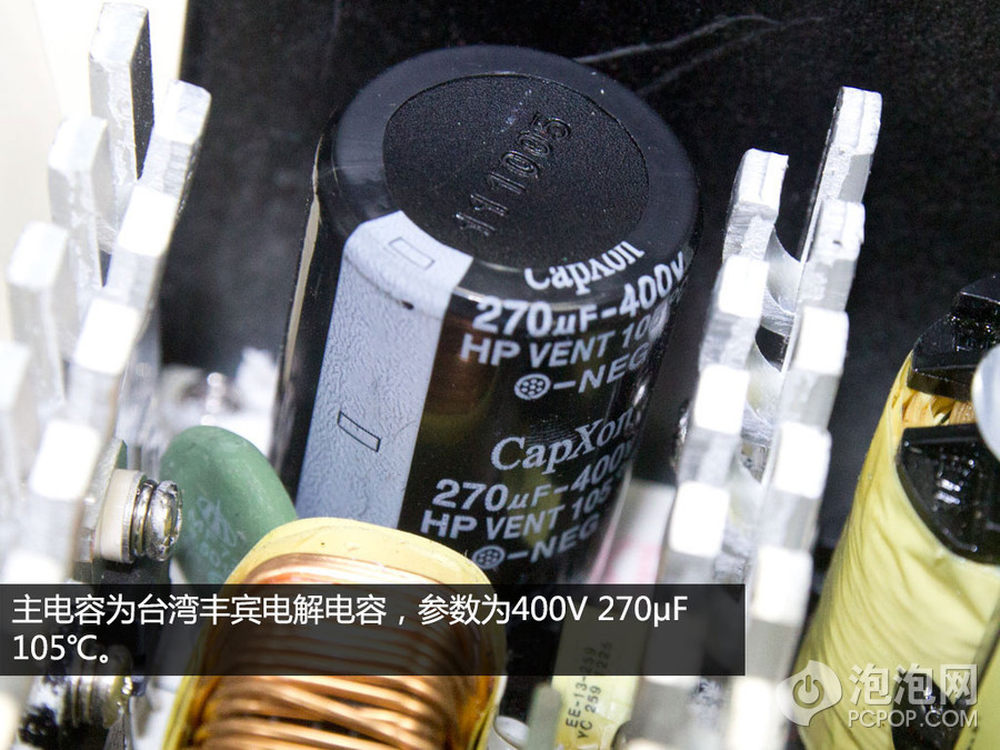

电源使用一颗台湾丰宾出品的电解电容,作为电源的主电容,参数为,400V 270μ 105℃。
10/25

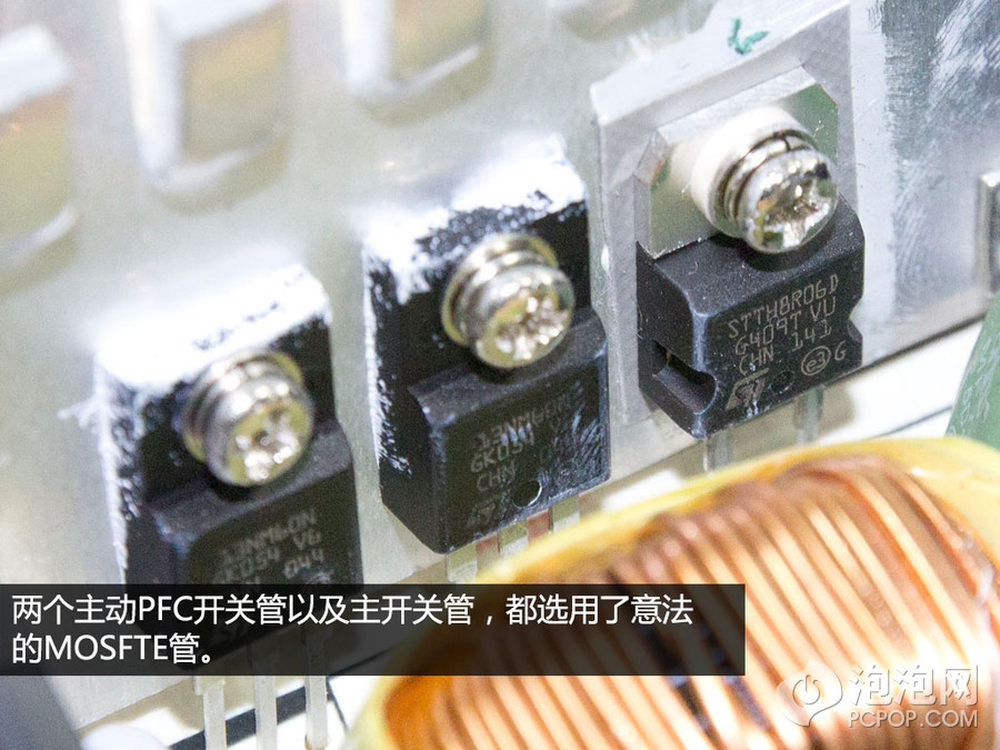

电源两个PFC开关管和主开关管,都选用了意法出品的MOSFET管。快速恢复二极管同样由意法出品。
11/25

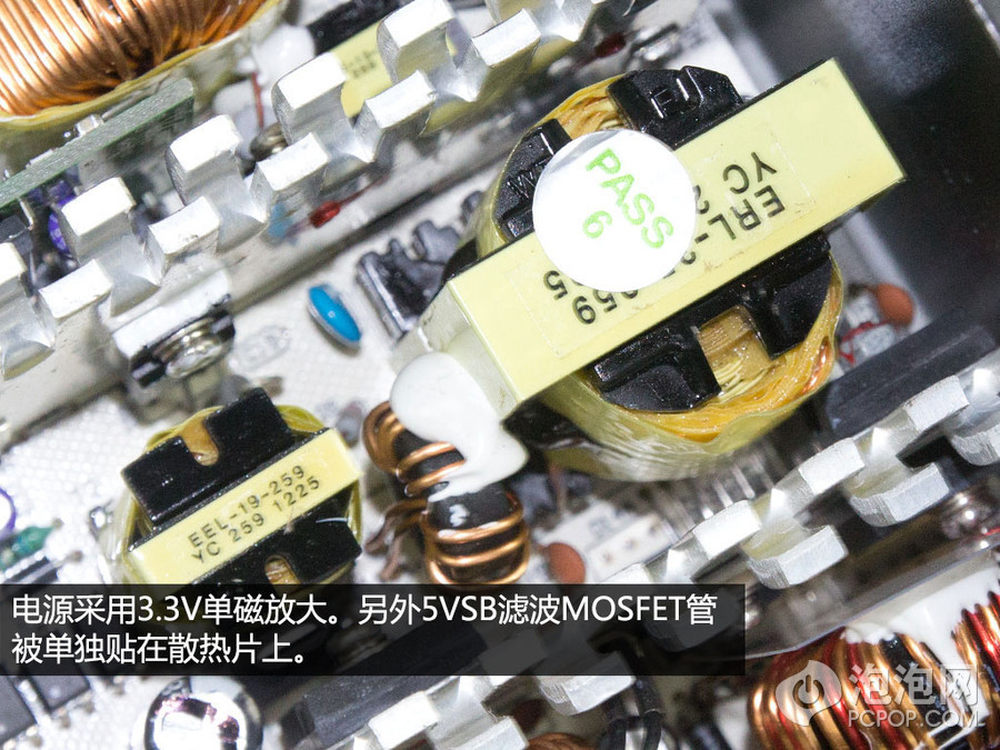

电源采用3.3V磁放大设计,另外电源5VSB变压器滤波MOSFET管,独立贴在散热片上。
12/25

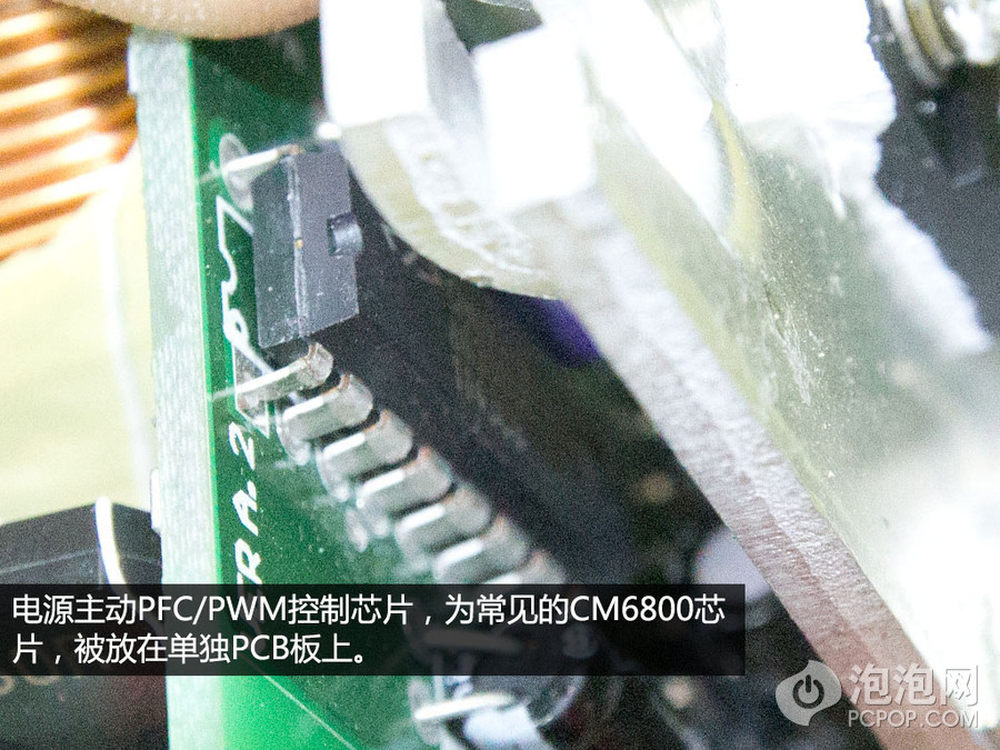

电源PFC/PWM控制器,同样是采用主流的CM6800芯片,并且被安置在独立的PCB板上。
13/25

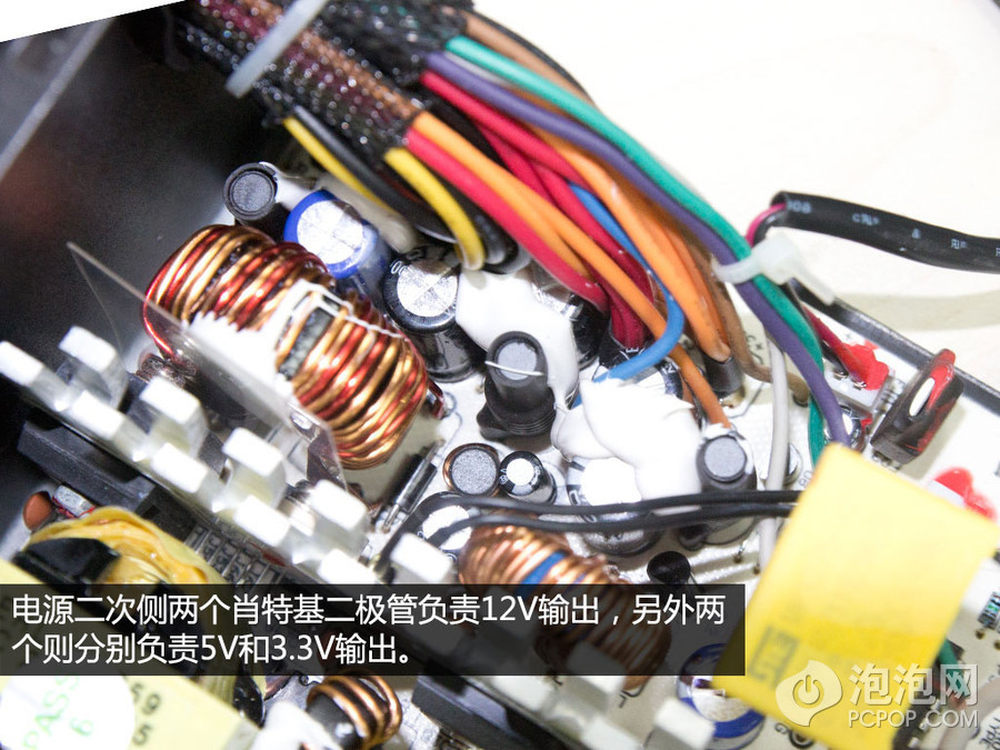

电压二次侧采用肖特基二极管整流,两个大功率为负责12V输出,另外两个小功率负责5V和3.3V输出。
14/25

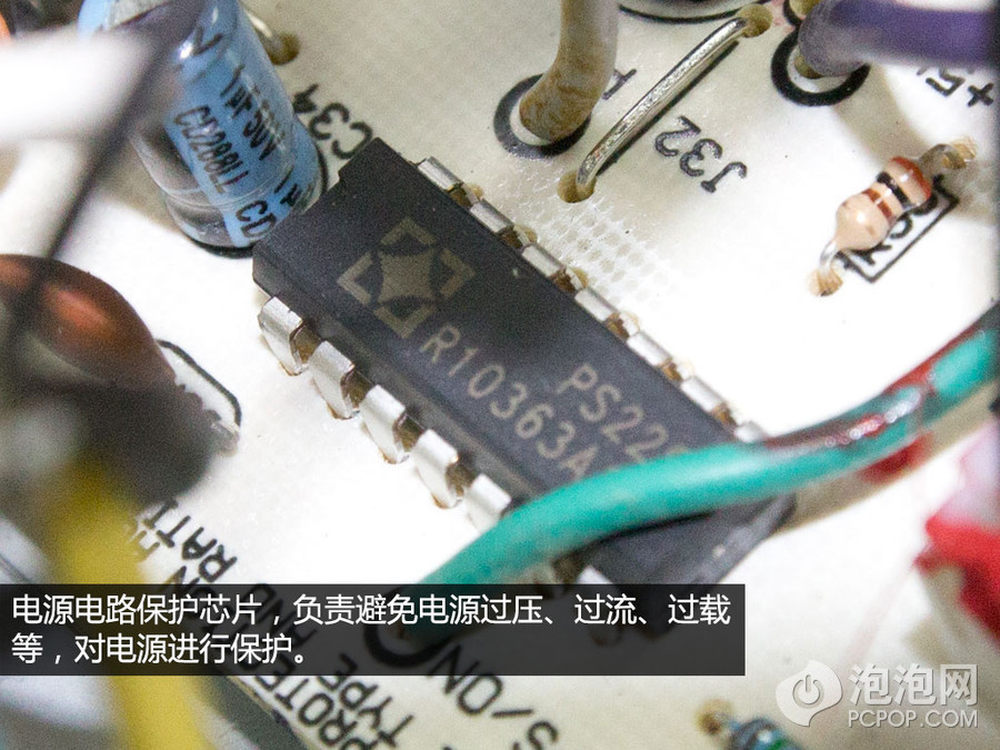

电源电路保护芯片,可以在电源过压、过载、过流、高温以及处于非稳定工作状态时,对电源电路进行断电保护,以防止电源被烧坏,出现用电隐患
15/25

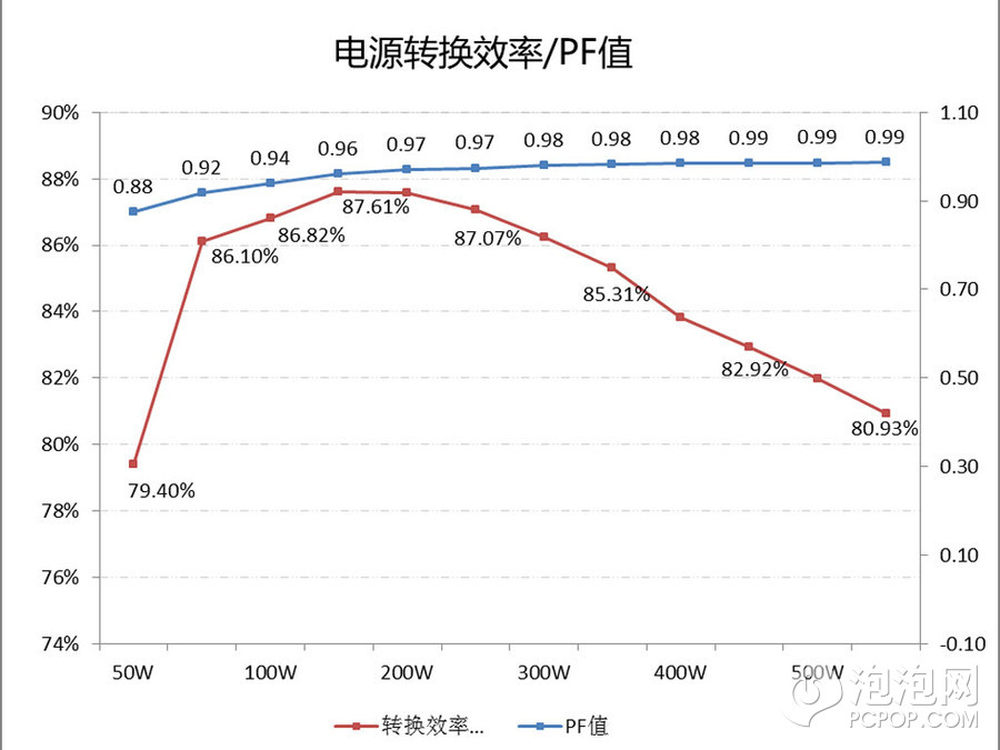

从效率成绩来看,曲线起伏较大,不过在典型负载下,电源的转换效率达到了最高点的87%%左右,当然,对于一款普及型电源来说,我们不能要求太多,足够实用即可。虽然没有通过80Plus效率认证,但这样的效率基本可以达到80Plus铜牌的效率水平。
16/25

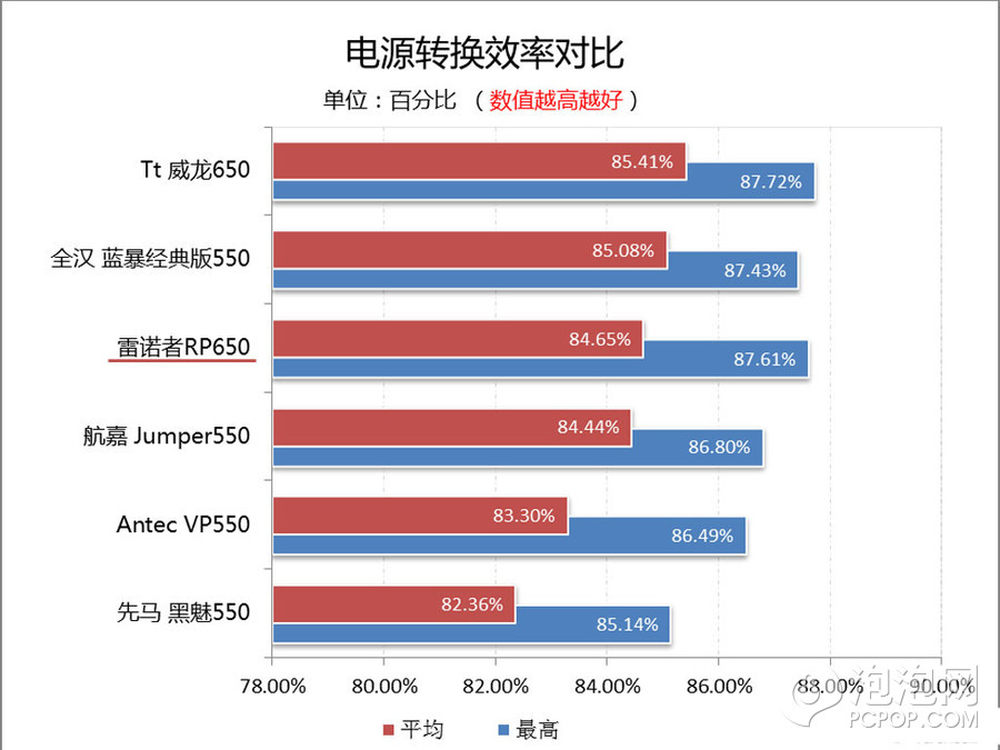

从效率成绩来看,曲线起伏较大,不过在典型负载下,电源的转换效率达到了最高点的87%%左右,当然,对于一款普及型电源来说,我们不能要求太多,足够实用即可。虽然没有通过80Plus效率认证,但这样的效率基本可以达到80Plus铜牌的效率水平。
17/25

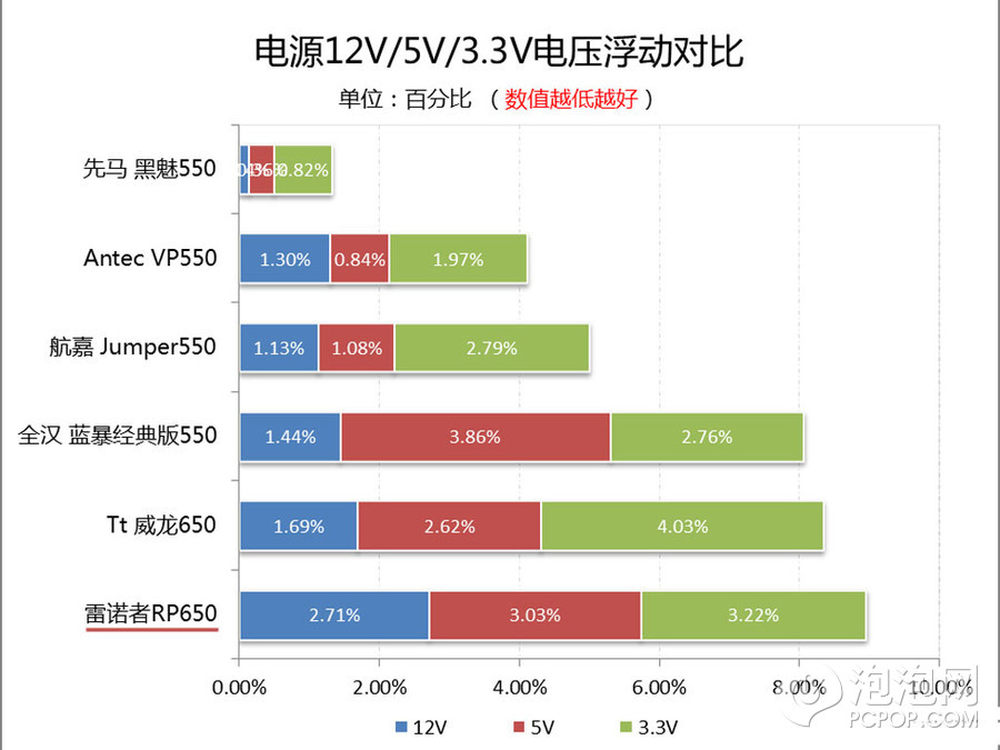

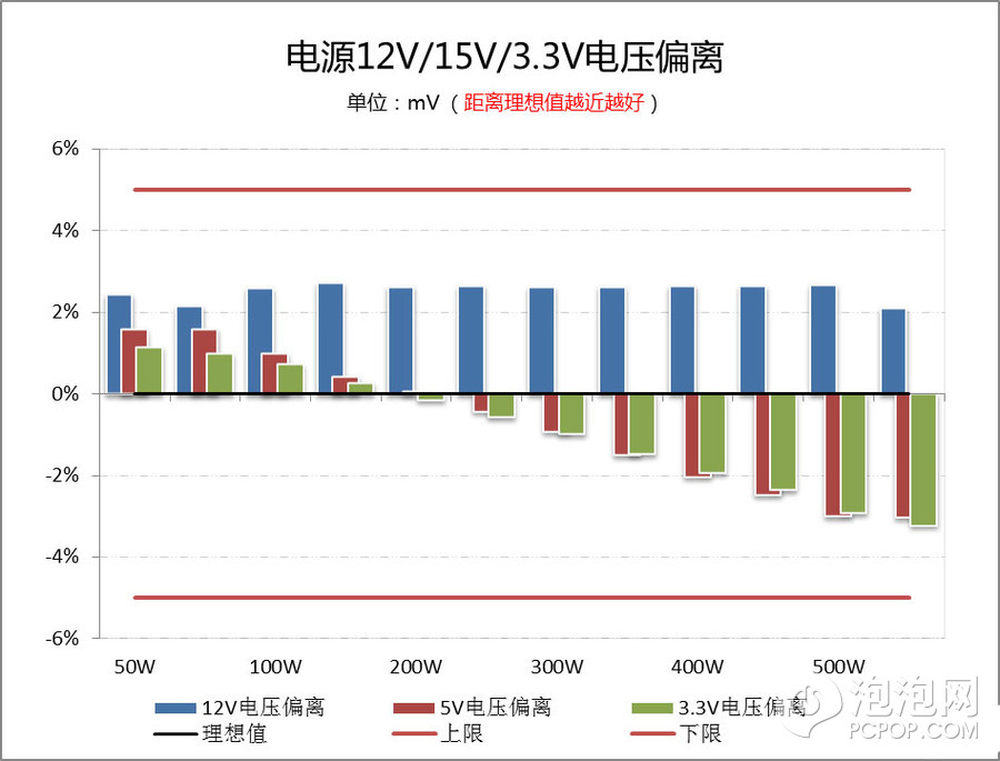

电源的电压浮动,也就是所谓的电压偏离的表现一般。12V表现不错,最高不超过3%%。但是5V和3.3V的调压控制效果一般,从排名来看,成绩也还也是一般。
18/25
电源的电压浮动,也就是所谓的电压偏离的表现一般。12V表现不错,最高不超过3%%。但是5V和3.3V的调压控制效果一般,从排名来看,成绩也还也是一般。
19/25

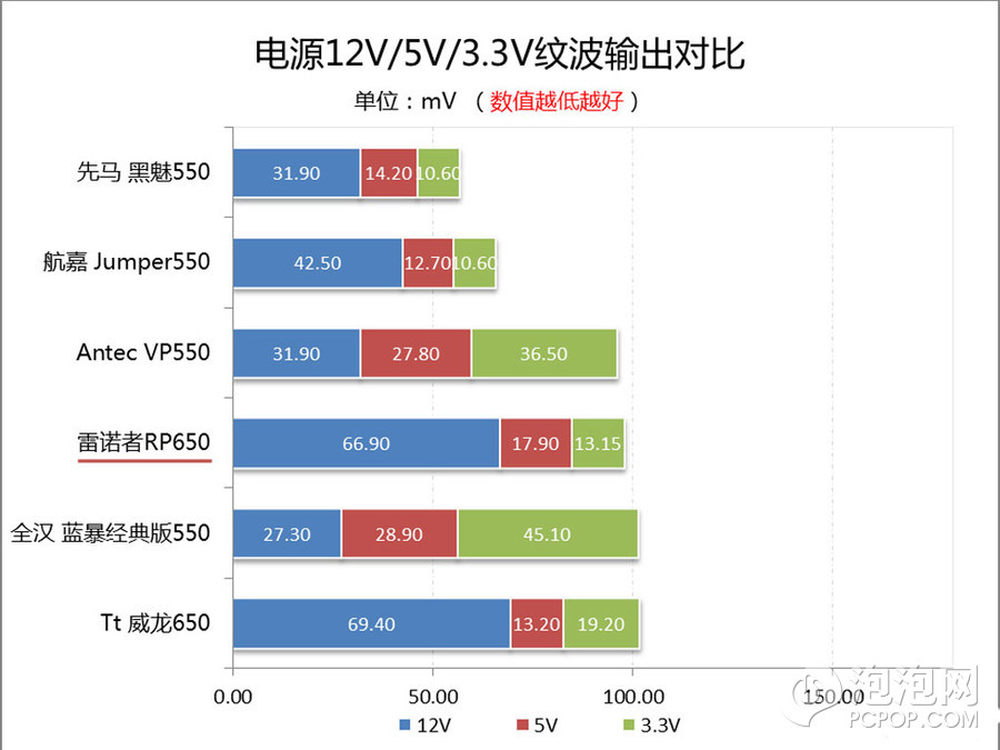

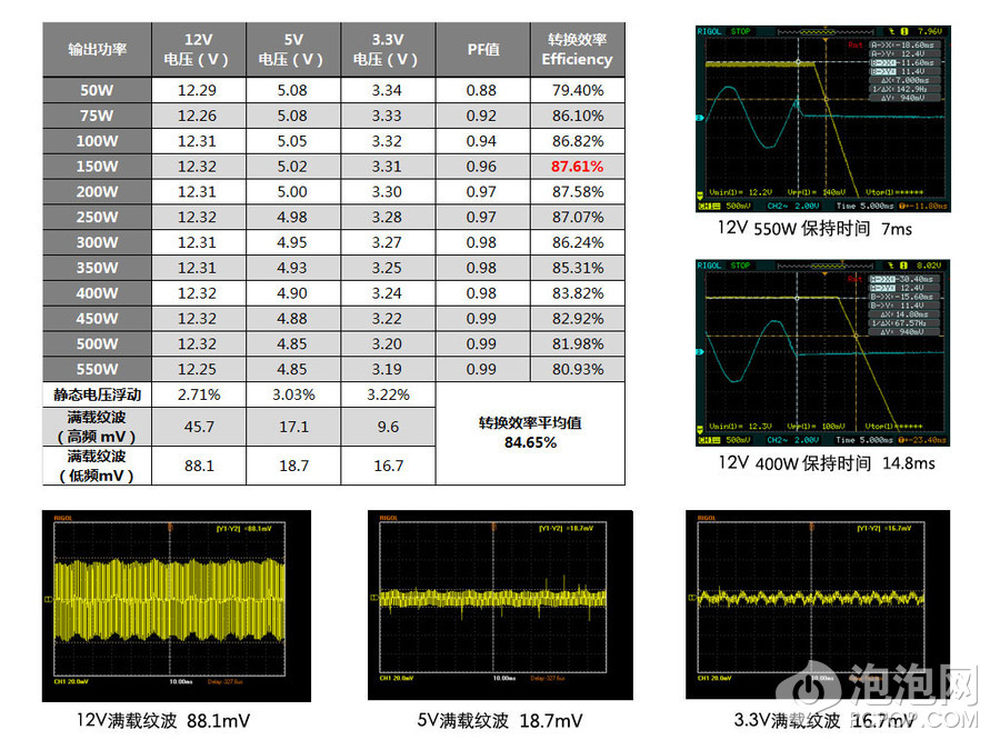

电源12V纹波抑制效果一般,Intel规范中要求12V不得超过120mV,而在测试的成绩为88mV。而5V和3.3V纹波抑制,还算不错。因此。从成绩上看,还不错,不过也在意料之中,算得上是中规中矩。 另外,我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。测试结果来看,非常不错。
20/25
电源12V纹波抑制效果一般,Intel规范中要求12V不得超过120mV,而在测试的成绩为88mV。而5V和3.3V纹波抑制,还算不错。因此。从成绩上看,还不错,不过也在意料之中,算得上是中规中矩。 另外,我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。测试结果来看,非常不错。
21/25

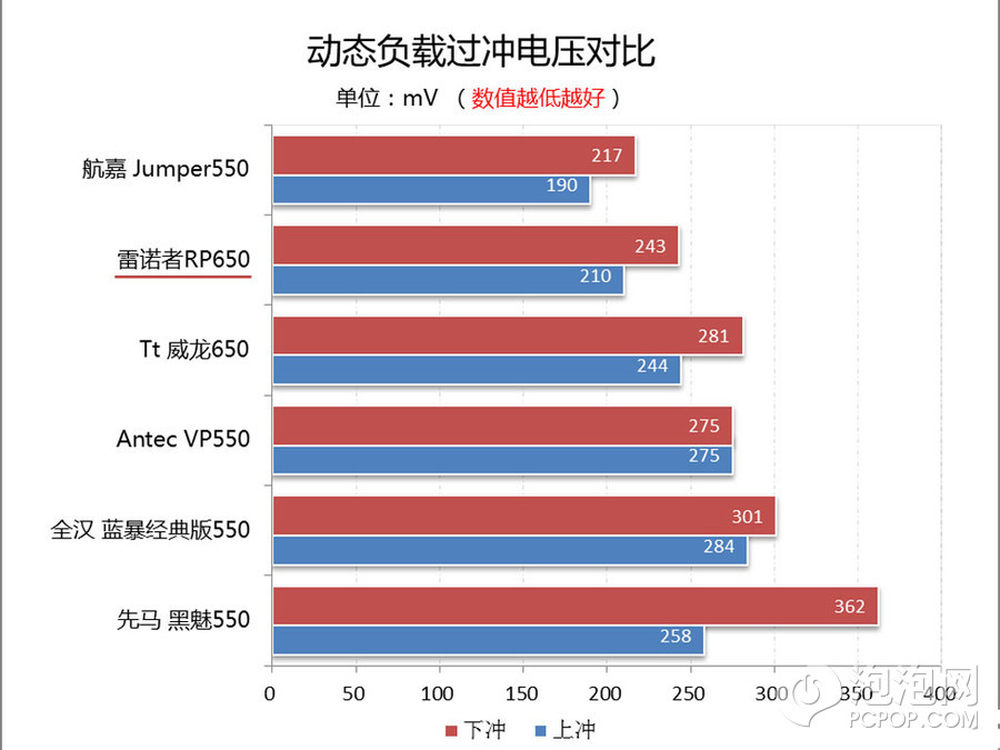

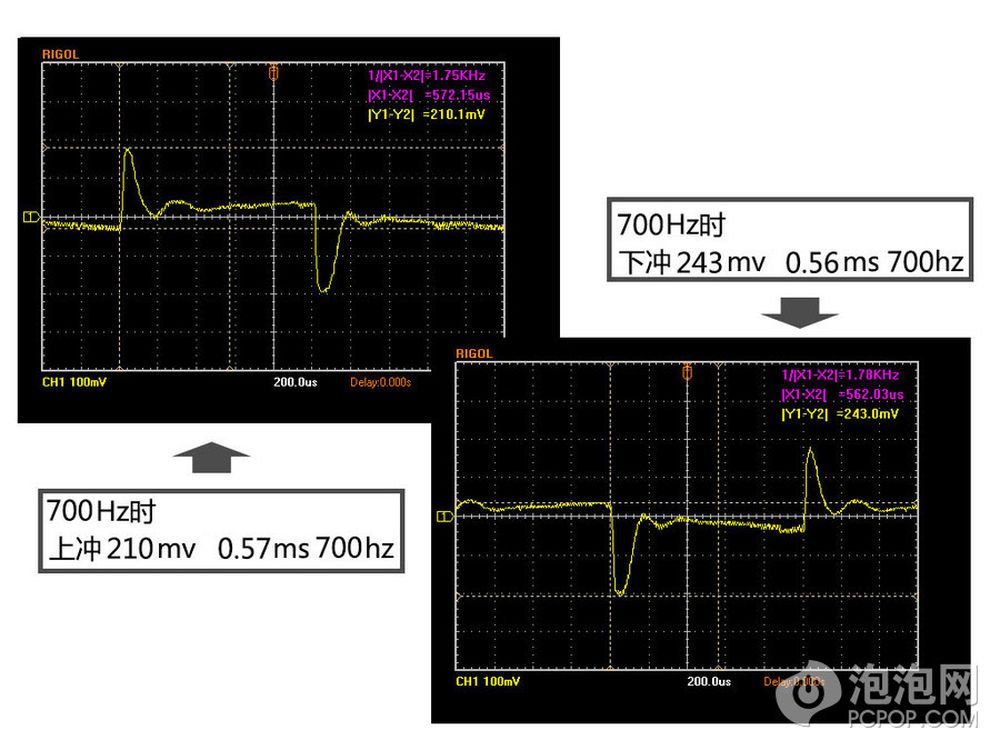

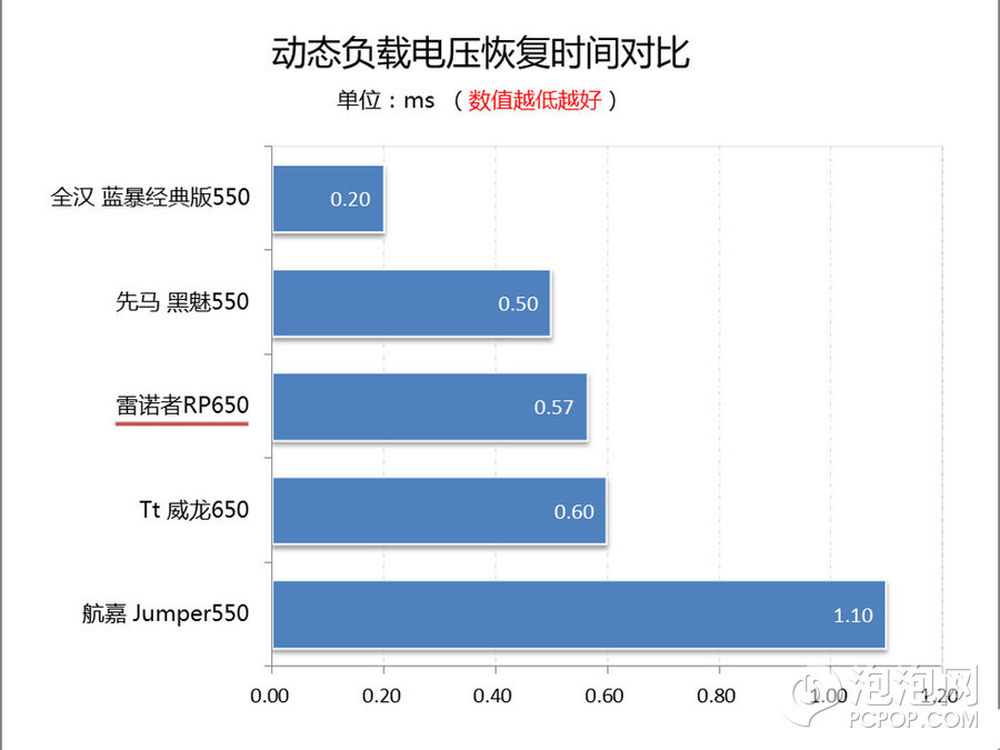

对于一款电源来说,静态测试是远远不够的,因为在实际使用中,我们的电源不可能会“四平八稳”的状态下,缓慢提升或者下降电力的负荷,而往往都在不同负载下来回切换。比如,两款大功率显卡在进行不同画面计算(复杂与简单)时,在我们瞬间从游戏中切回桌面时(或者切回游戏),都会让电源瞬间进行负载变化。如果电源质量较差,则会出现宕机。所以我们下面来看看,电源动态测试的成绩。 在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过1200Hz之后纹波波型已经无法辨别。另外,电源从1000Hz频率就开始啸叫。电源动态效果非常不错。
22/25
在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过1200Hz之后纹波波型已经无法辨别。另外,电源从1000Hz频率就开始啸叫。电源动态效果非常不错。
23/25
在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过1200Hz之后纹波波型已经无法辨别。另外,电源从1000Hz频率就开始啸叫。电源动态效果非常不错。
24/25
在这个对比中,我们可以看出这款电源的有着不错的输出能力,并且符合于游戏玩家使用需求,并且相对于效能和价格,这款都比较超值,对于普通玩家来说,是个不错的选择。
25/25

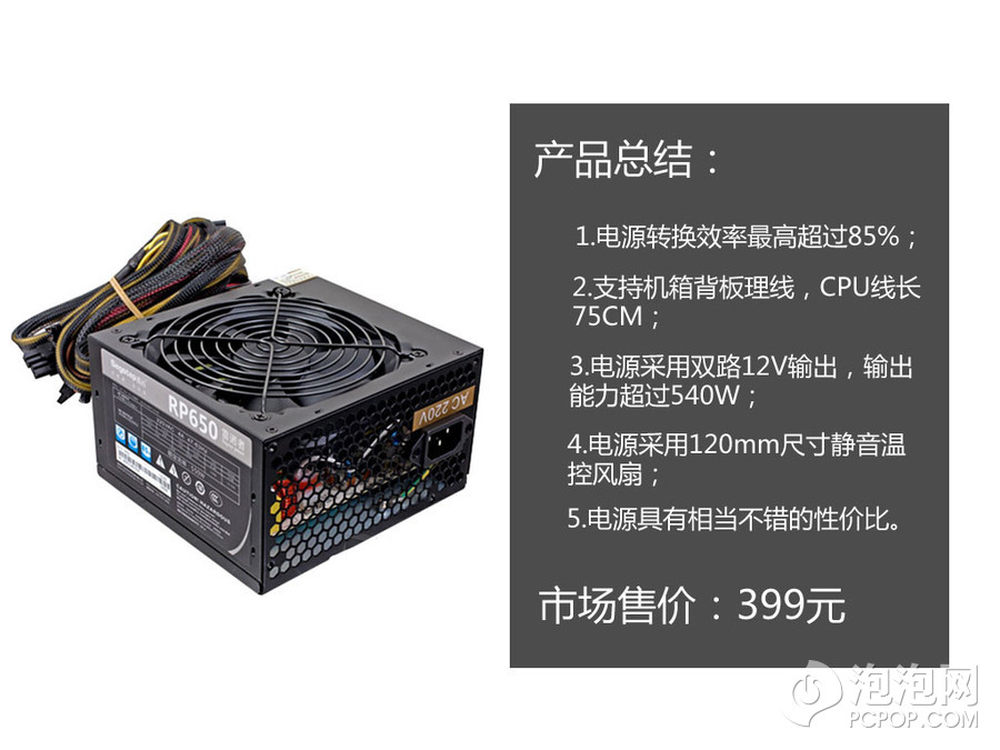

这款鑫谷雷诺者RP650电源,总体来说,还是一款不错的电源产品,值得推荐。首先大家最关心的电源转换效率,最高可以超过85%%,甚至可以到87%%左右。并且电眼,电源支持背线,CPU线材长度长达75cm,电源12V输出能力超过540W,而且售价仅为399元,比较超值。感兴趣的朋友不妨关注一下。
