攒台低价迷你机 ITX独显平台装机图秀
1/30
最近小编的老本本干活时动作越来越慢，多少次无尽的等待之后我还是决定换一套台式机用，办公的同时还能兼顾中午游戏使用。
本次组建平台有两个目标，一是要省钱，二则是要小巧，毕竟办公桌的空间比较有限。
2/30

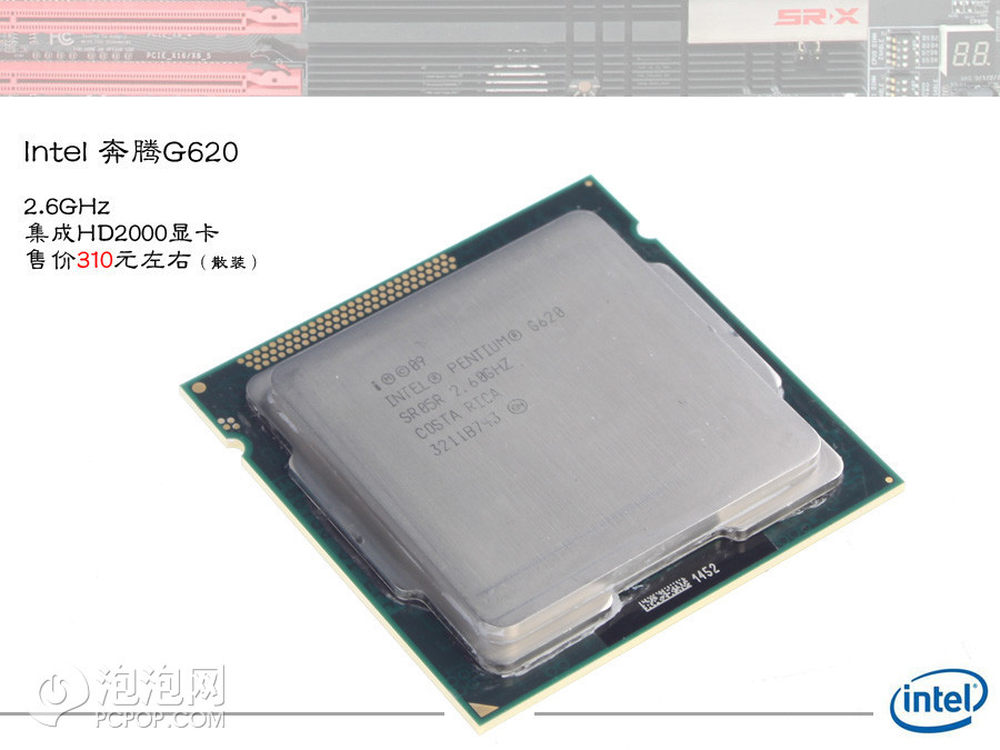

先说省钱，如果对性能要求不高的话这颗奔腾绝对是入门的首选了，300元出头它几乎是最为廉价的处理器了，而且到现在为止我也不知道i3能否发挥到G620 120%%以上的性能，非游戏应用时这两者的差距应该比较小。
3/30
华擎H61M-ITX同样是一款极具性价比的入门ITX主板，usb3.0、PCI-E插槽、各种输出接口齐全，很适合我的需求。
Ps：图中南桥散热器已经更换成了九州风神冰桥，另外各位无视那两颗螺丝吧，原配找不到了...
4/30

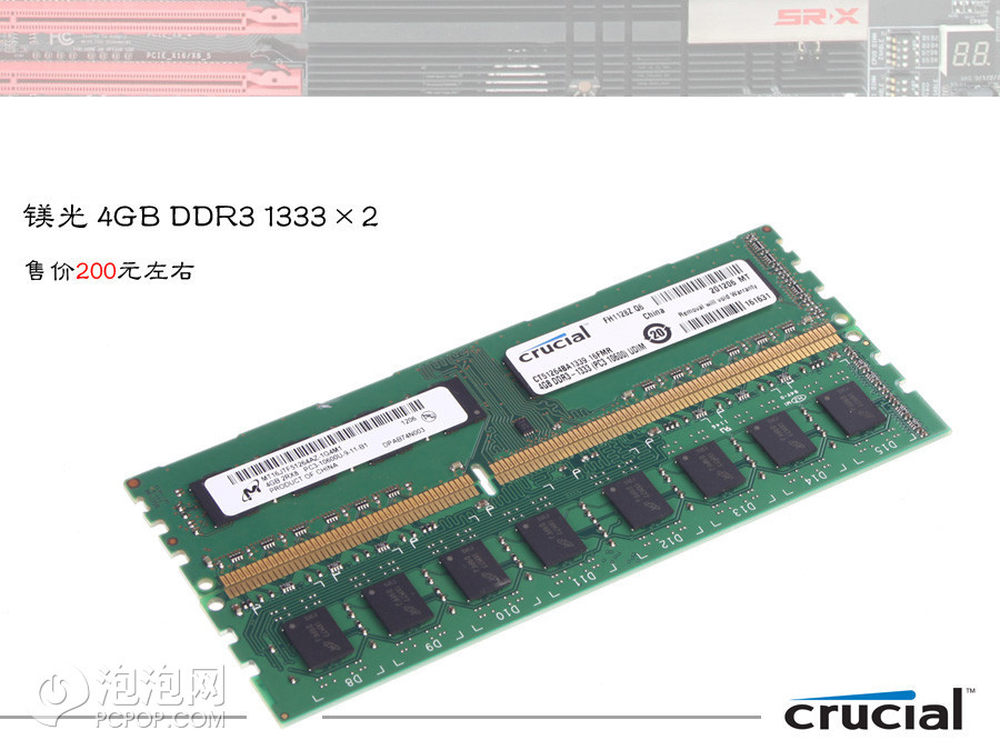

其实可以加1-20元购买DDR 1600内存，不过本着实用至上的原则还是1333吧，同样感觉不到使用中会有差异。
5/30

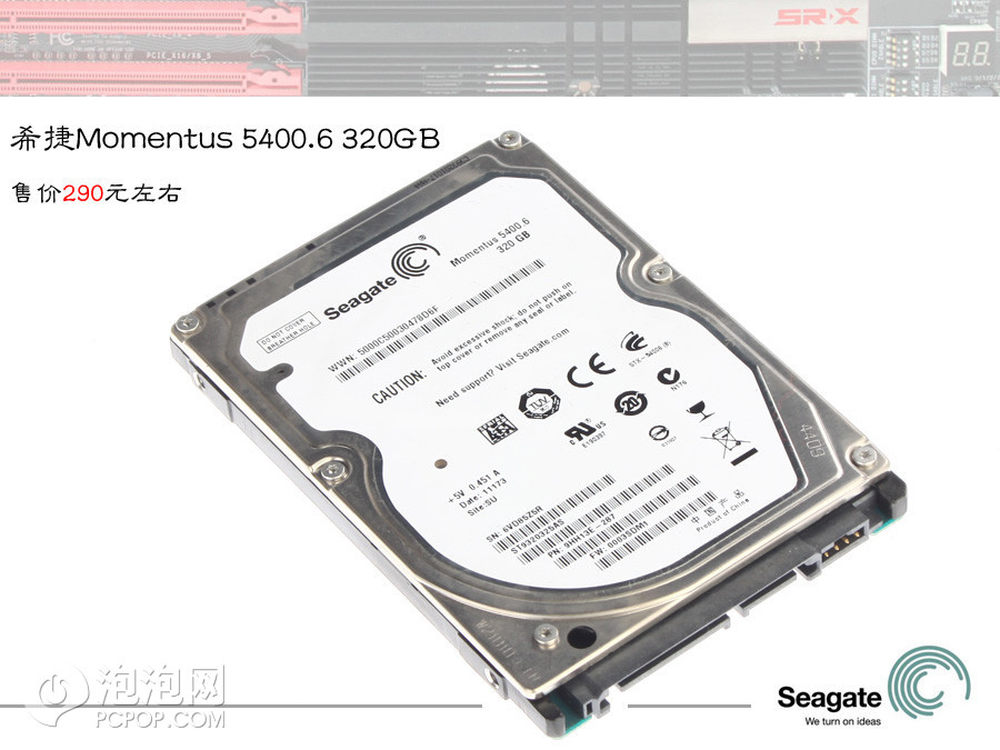

为了让原来本本的数据继续沿用，小编把本本里的硬盘拆了出来，320G对于办公和偶尔的娱乐用PC来说足够了，唯一比较纠结的就是硬盘速度，钱不多，忍吧。
6/30

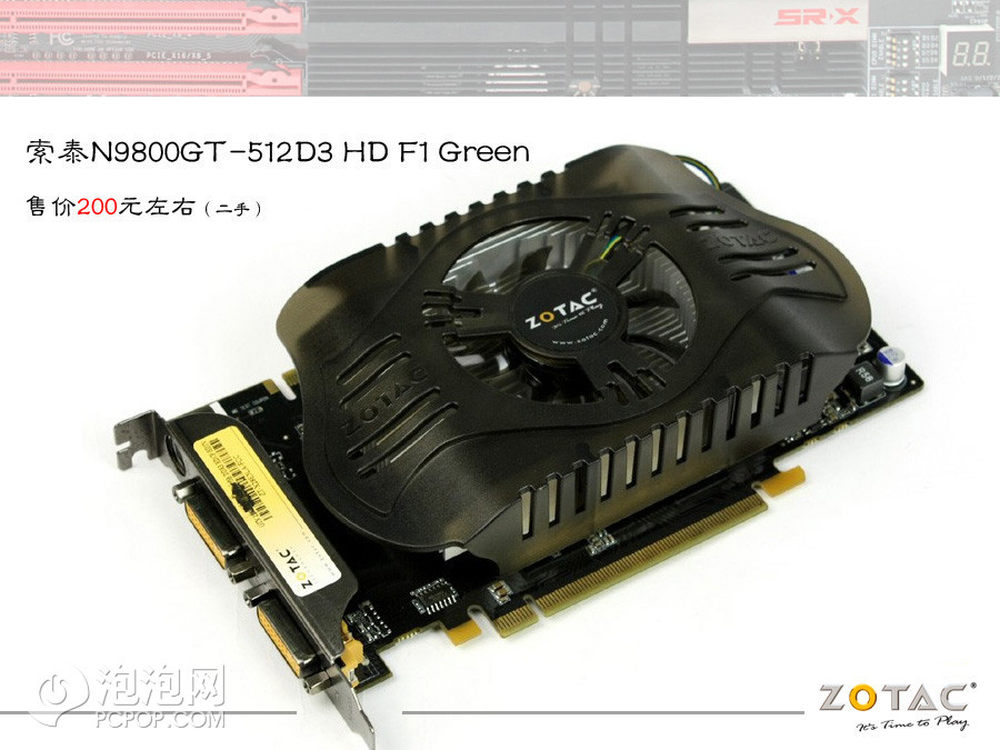

这块显卡是老平台里拆下来的，单槽对于HTPC很有诱惑，不过散热自然还是不可避免的是双槽规格，毕竟9800GT的发热量还是不能够小视的。另外因为是目前装机配置中唯一一个买不到新品的配件，所以小编给出的价格是论坛二手价，大概200元各位就能够收到9800，当然您要是买7750或是GT640也行。
7/30

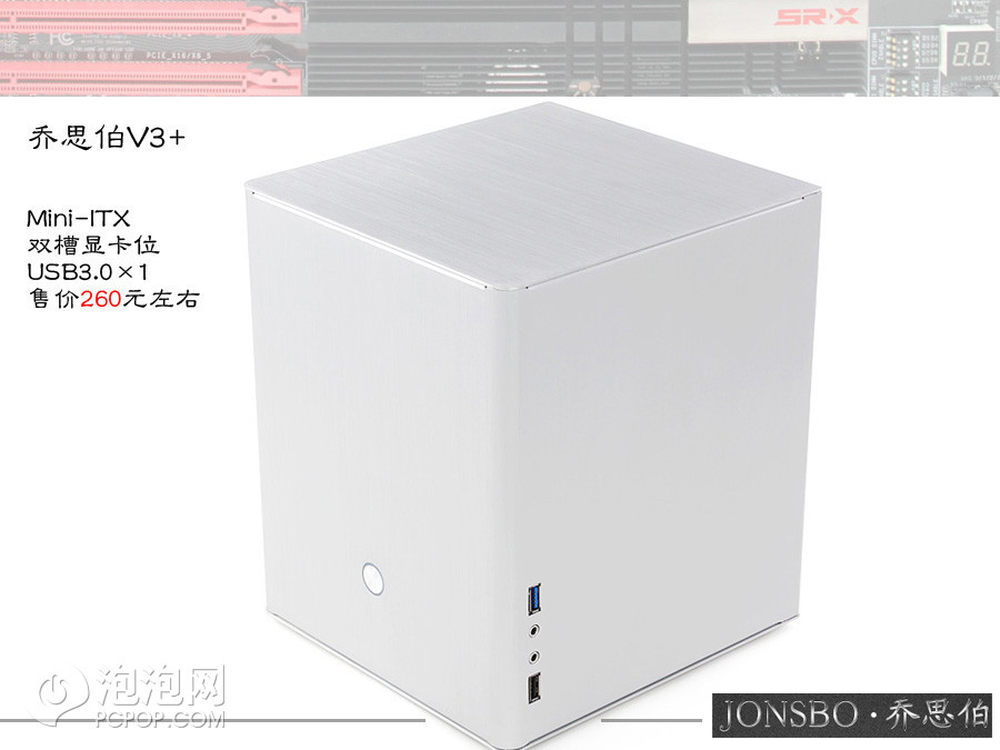

说完了低价再来说说小巧，这一切都决定于硬件的载体——机箱。乔思伯V3 是最近卖的很火的ITX机箱，淘宝以销量排名的话这款新品极为靠前。全铝材质，细腻的拉丝，大约矿泉水瓶的高度和宽度，200多块，很实惠。
8/30

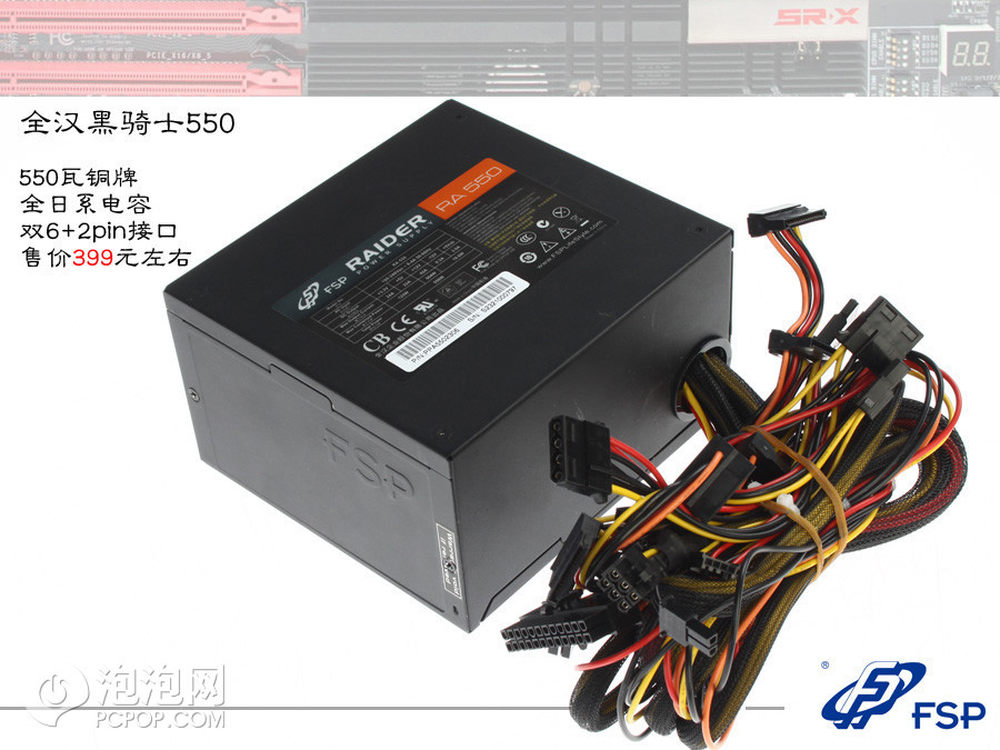

电源小编使用的是全汉550w黑骑士，近期的新品，转换效率暴高，对节能很有帮助，另外高转换效率还意味着发热极低，装在密闭小机箱里很有优势。
9/30

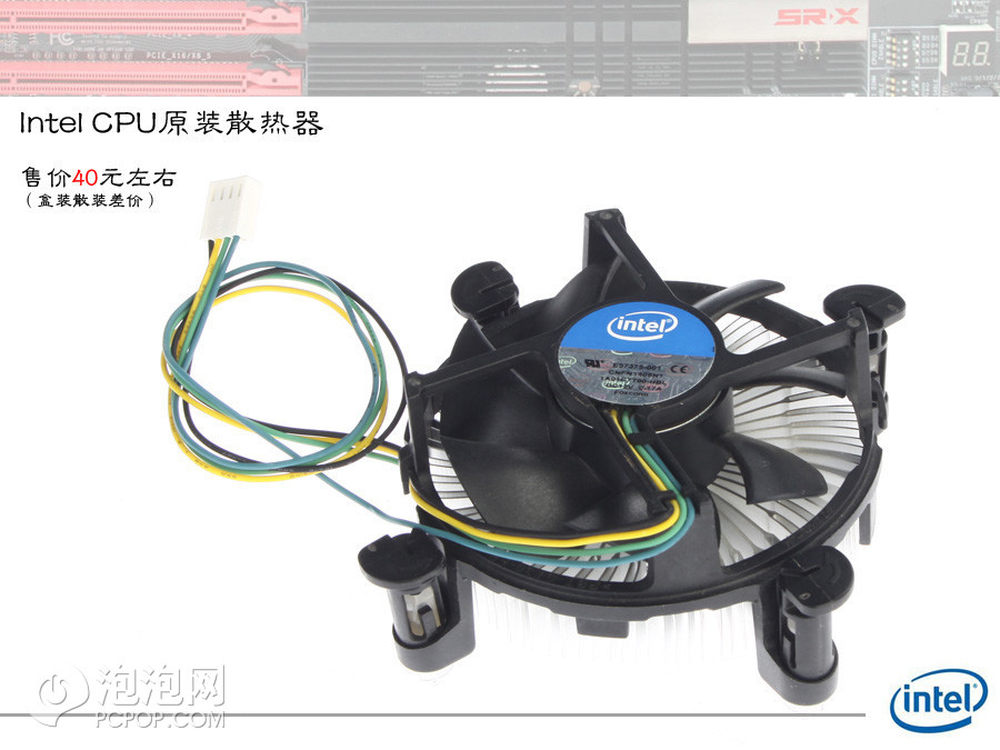

因为之前的G620的报价为散装，因此这里的原扇也写出了价格，大致就是盒装与散装的差价。对于HTPC平台来说，原扇绝对是很省事的选择，几乎没有机箱能够难为它的高度，因此兼容性完美。
10/30

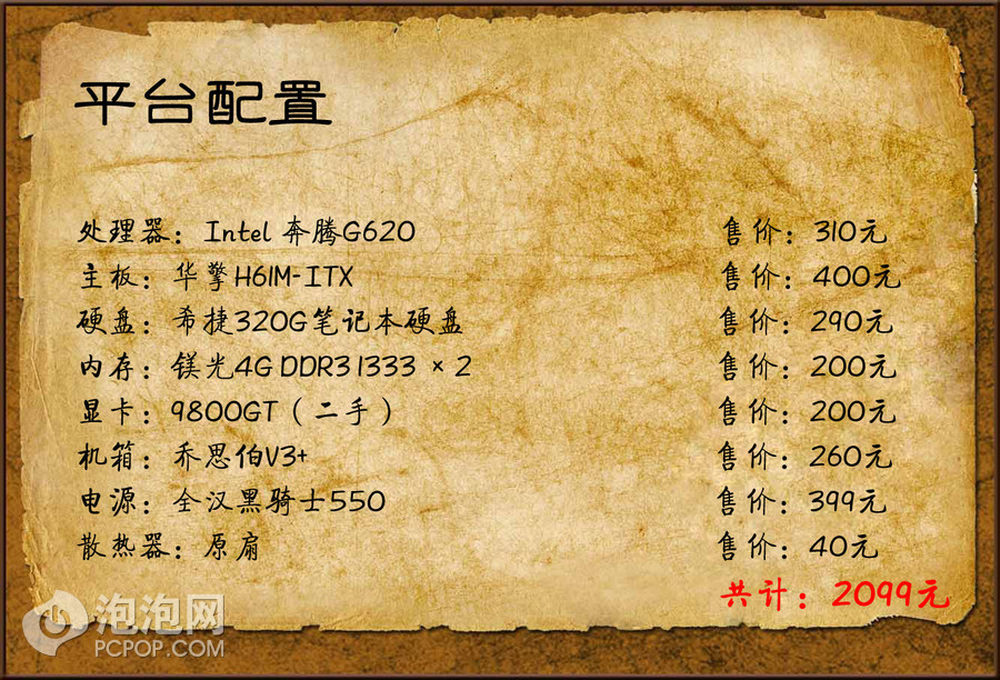

2K元出头，各种配件齐全，对于最终配置选购的结构还是很满意的，当然如果想要进一步压缩成本，内存和电源还可以缩一下水。
11/30

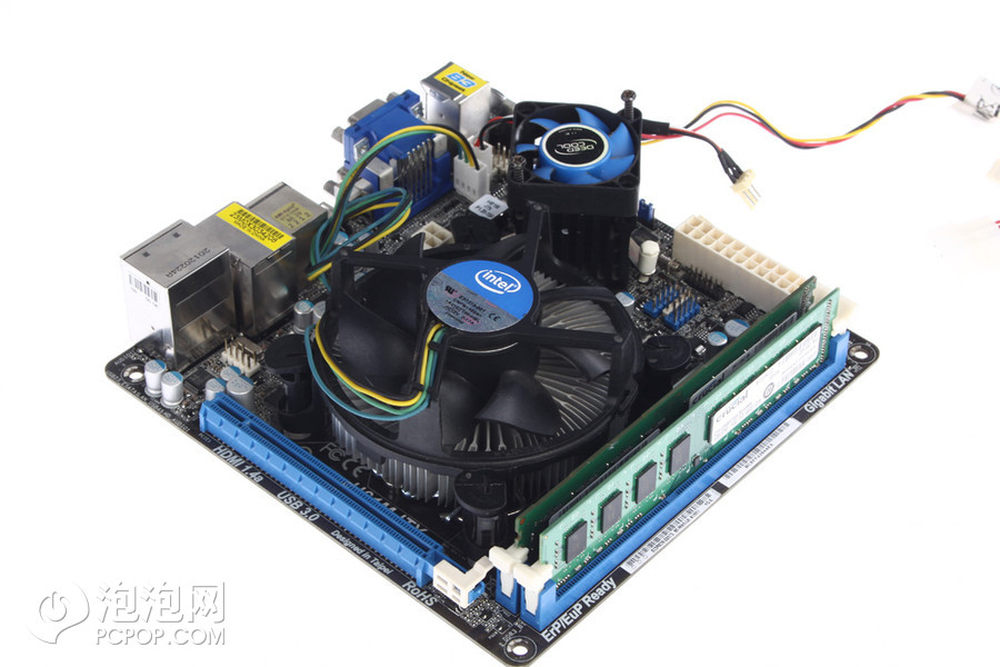

二话不说直奔装机，ITX机箱往往内部空间极为有限，为此我们一定要在装机前把主板上的CPU、散热器以及内存装好，另外散热器风扇线也一同接上。
12/30

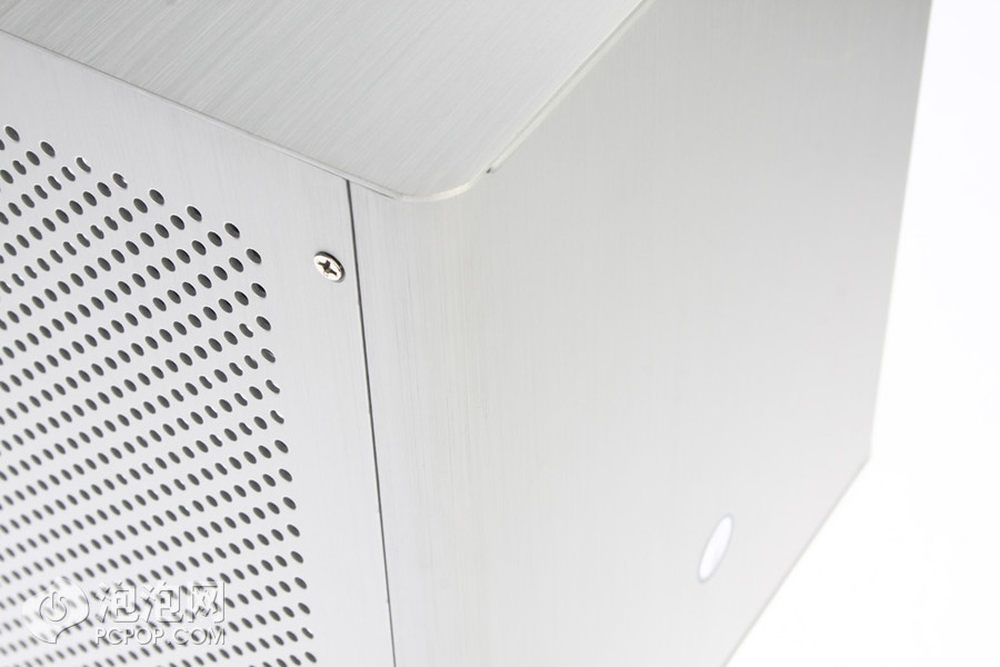

铝机箱一般都是由各个面的板材拼接而成，因此每个面的重叠处必然少不了辅助固定，乔思伯V3的左侧板使用四颗十字螺丝锁死，因此装机前要把它拆下才能上主板。
其实上面都在扯，这张图主要为了秀细节，机箱的弯折工艺还是非常不错的，边框处非常柔美。
13/30

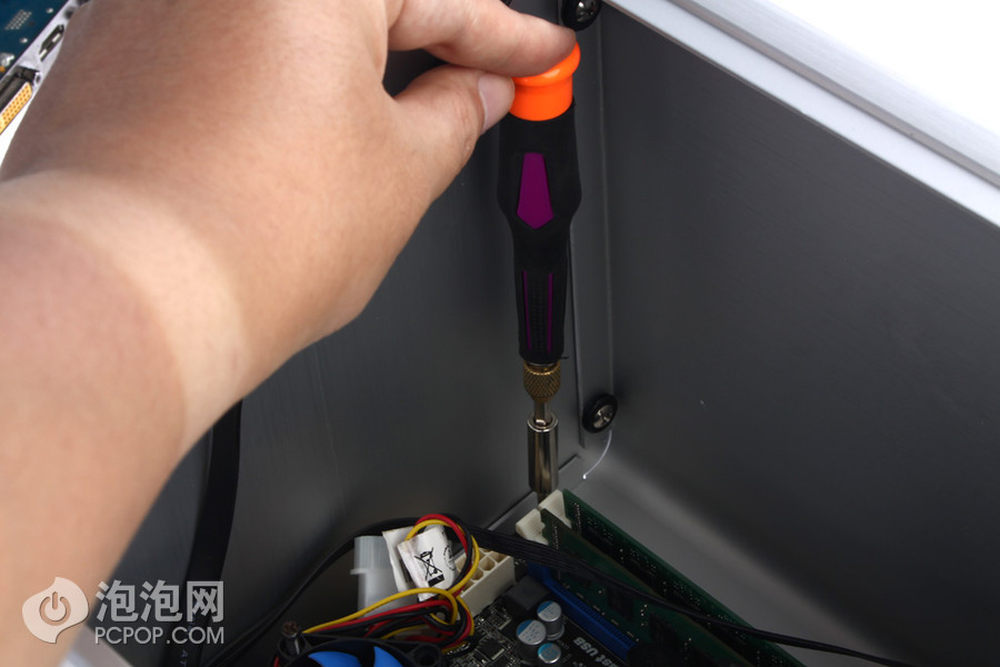

为了压榨空间减小尺寸，机箱内自然会显得局促一些，因此我们装机时尽量选用带磁力的螺丝刀，这样在固定主板时可以省不少事。
14/30

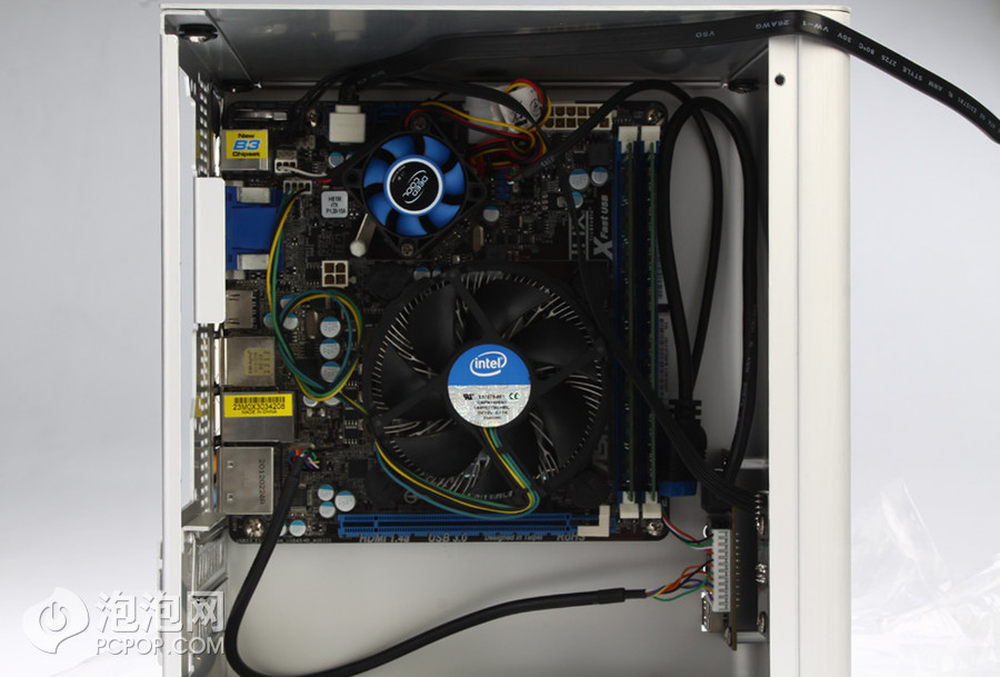

接好主板后各种机箱上的连线也接上了，这时各位应该注意的是尽量线材远离CPU散热器，没有扇叶保护罩的守护一根线材阻碍就会让风扇停转，然后各位就能享受被动式散热的原装散热器的，火龙啊。
15/30

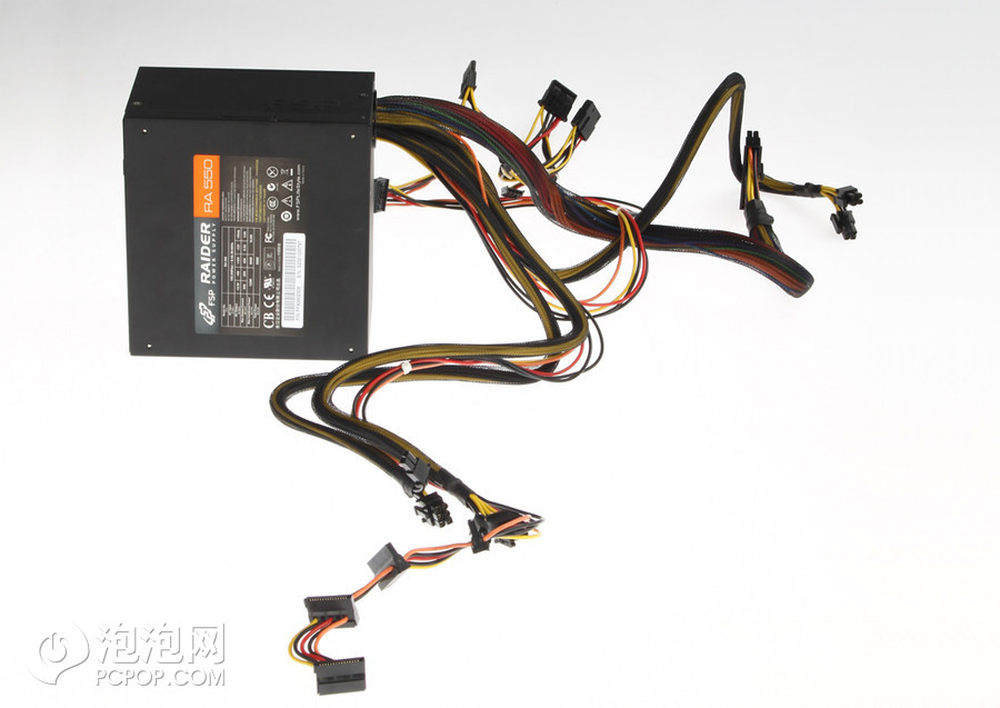

在安装电源之前，小编简要规划了一些理线，把需要用到的线和不需要用到的分开，然后无用的电源线直接捆成一团，而有用的那边这是收拢一部分线材，之后受理到机箱的前面板空闲区域。
16/30

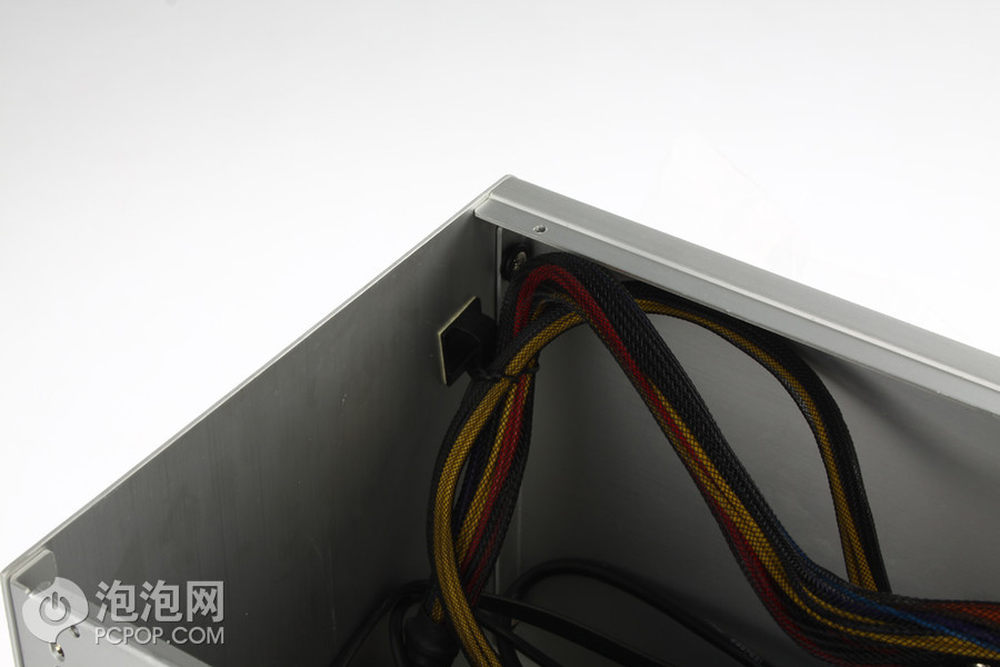

机箱的前面板和电源以外的顶部区域都比较空闲，可以把多余的线材都塞到这里以防止阻碍其他硬件的正常使用，在竖线时各位可以在机箱内部贴上一些理线夹。
17/30

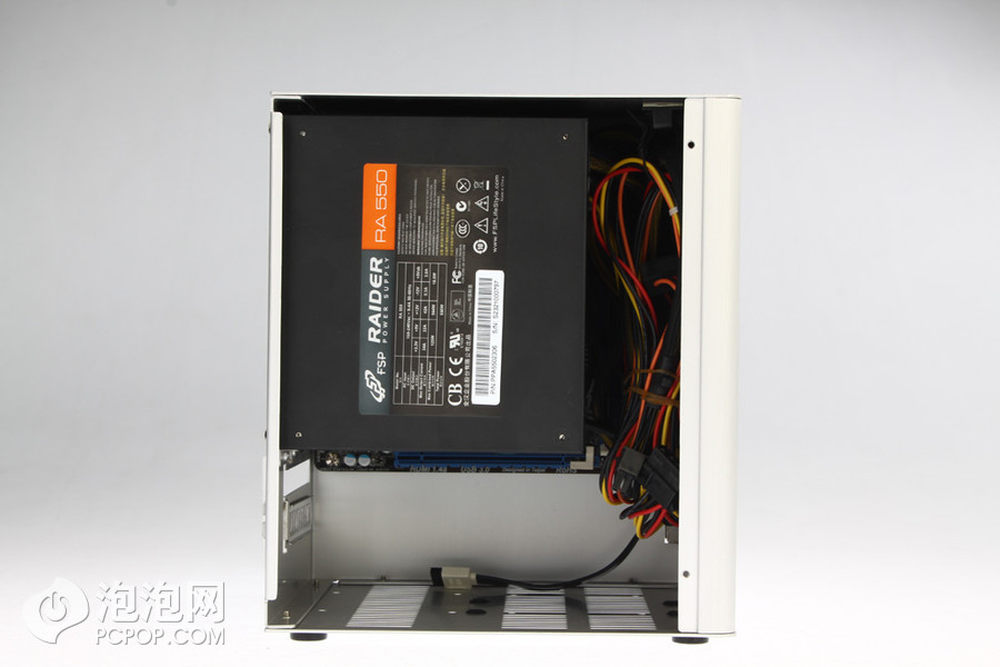

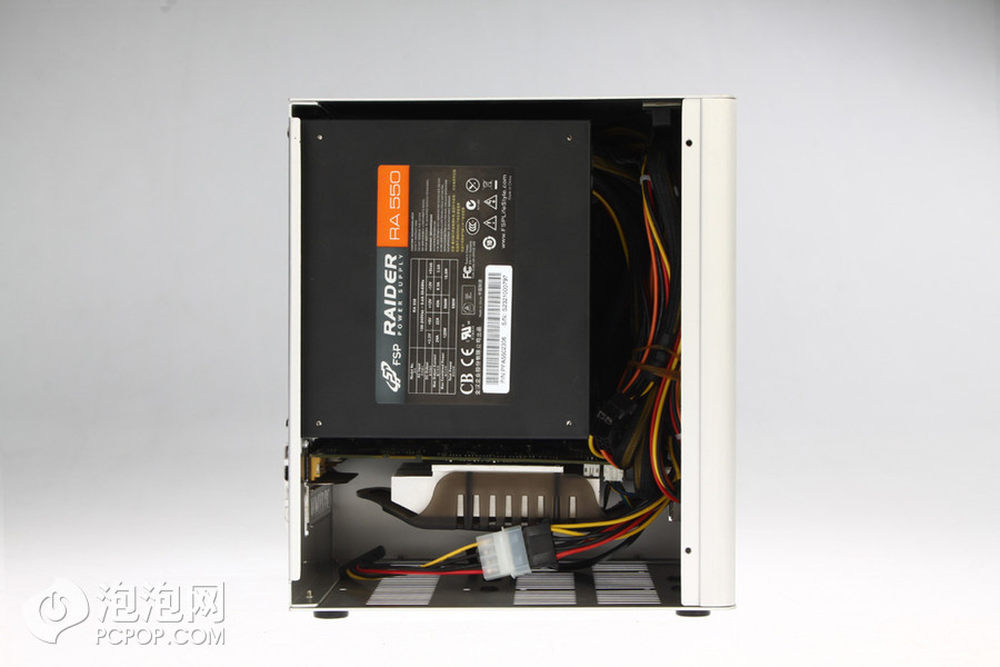

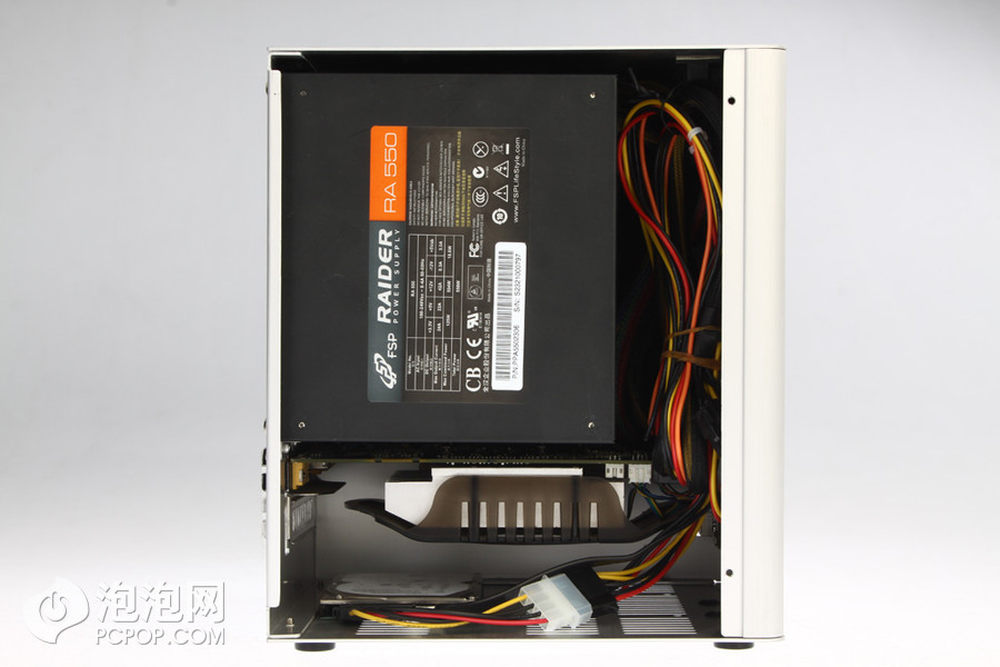

装好电源后就是这个样子，可以看到它几乎把主板完全盖住了，而顶部其他的空间则全是电源线的天下，非模组在在小机箱里伤不起啊。
18/30

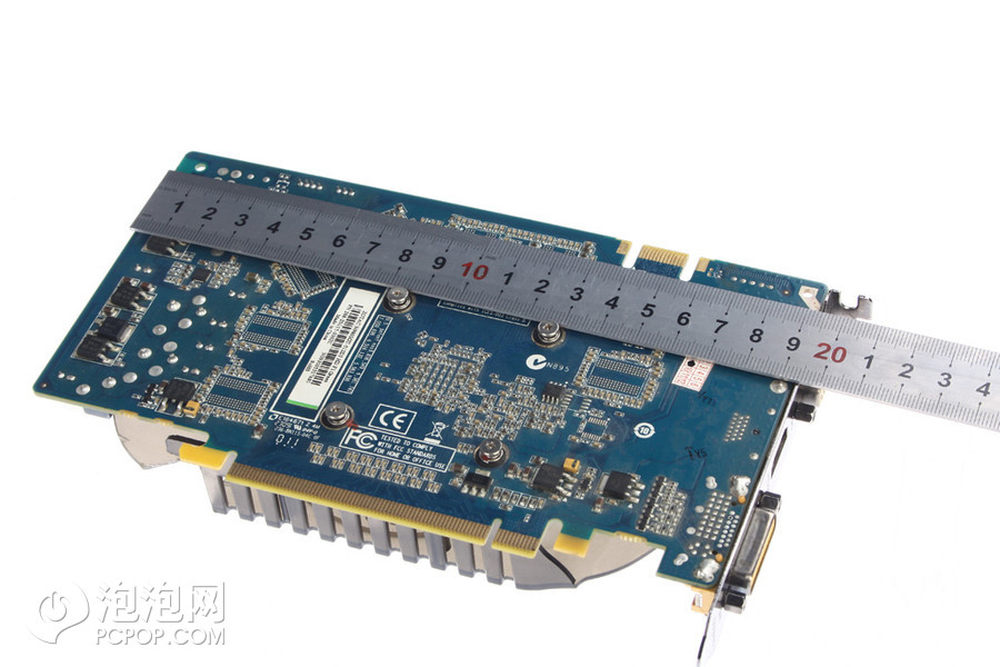

最后是让人纠结的显卡，V3机箱的长度并不太大，尽量让尺寸小巧的对立面就是会降低显卡兼容性，官方参数中给出的兼容性表现是180mm，不过显然这只比itx主板多出1厘米，而我感觉应该会有一丝额外的空间，我手里的9800GT的PCB长度大致为193mm，准备挑战。
19/30
支持我理论的是这张图，可以看到机箱的长度还有一定盈余，如果内部接口处PCB没有阻挡的话应该不会成问题。另外小编显卡的PCB末端几乎也没有元件和散热器了，这对兼容性应该也起到了一定的帮助作用。
20/30

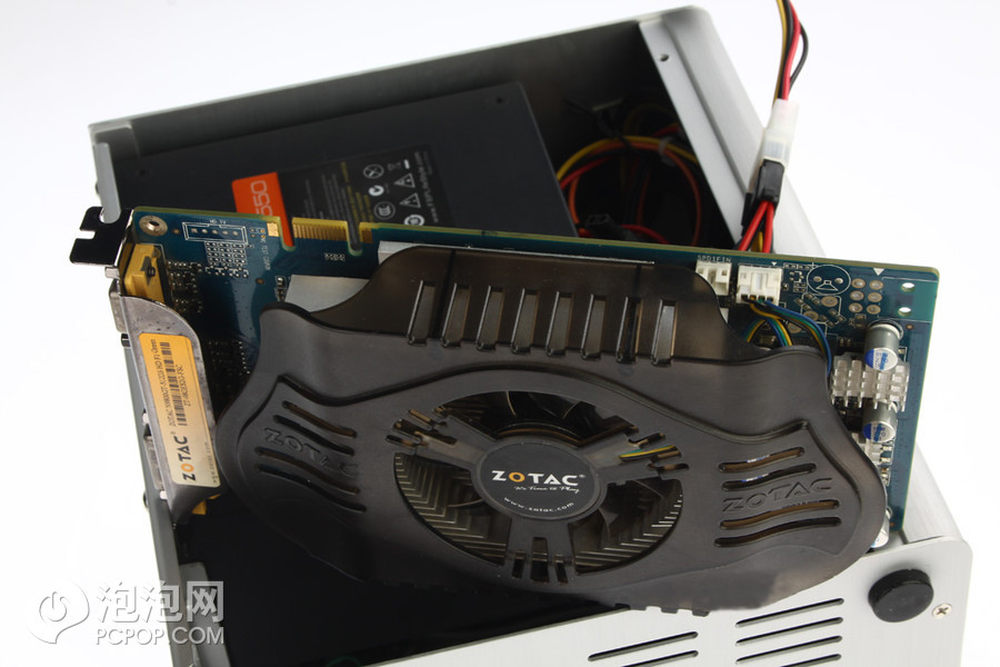

额...装显卡的第一步就犯难了，机箱边框比显卡PCB短很多，侧着放都不太好放进去，于是我把电源拆了再试...
21/30

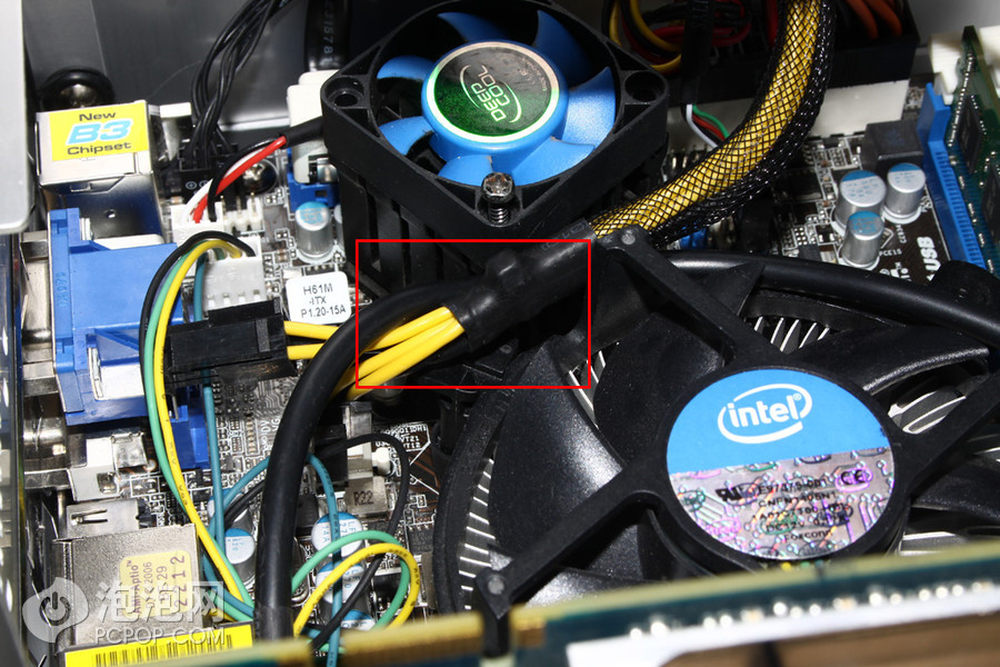

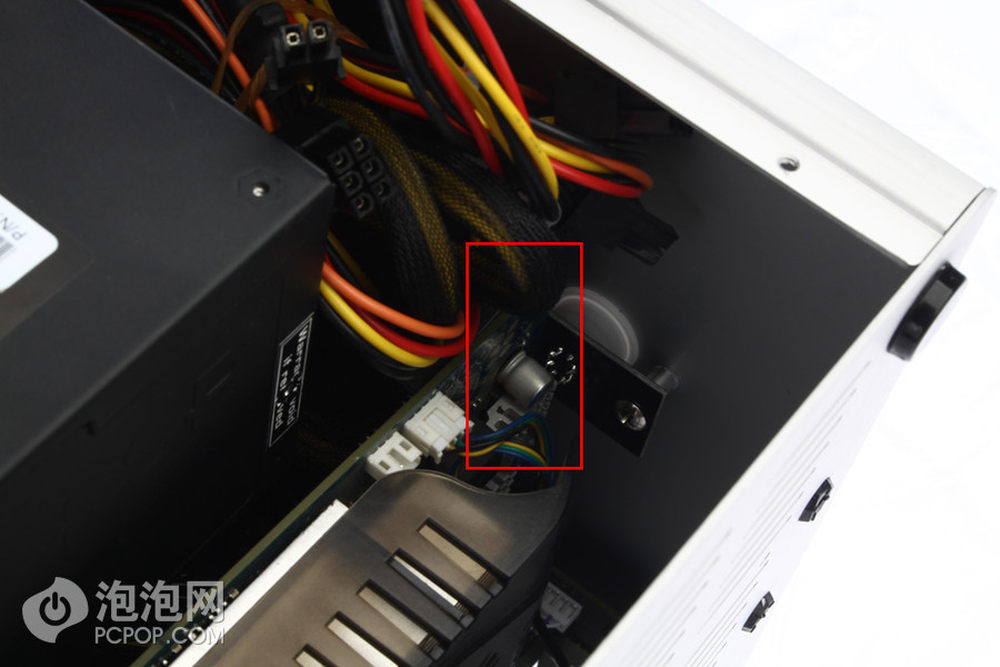

拆下电源后正好看到音频的线会挡住CPU散热器扇叶，于是把他绕到了CPU 4pin后面稍加固定以防止未来散热出状况。
22/30

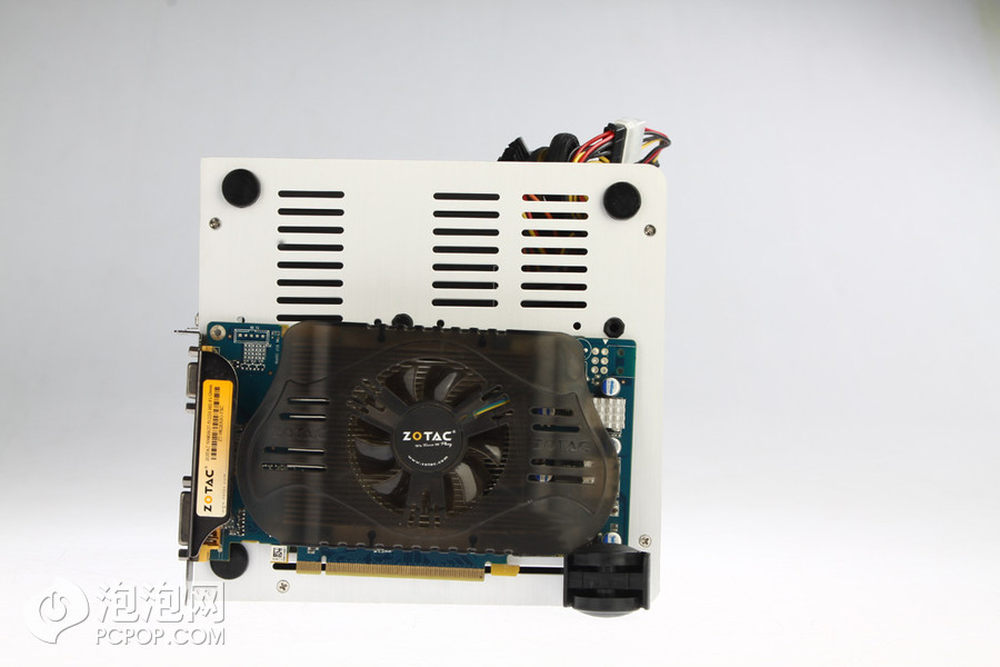

这是显卡最终合体的图，至此机箱内80%%的空间都已经被塞满了。
23/30
显卡末端的PCB在装好后刚好与机箱开关处PCB贴合，当然在安装的过程中显卡是蹭着电源开关背面的焊脚暴力推过去的，因此190mm处基本已经是V3加的显卡兼容上线了。
24/30
最后是固定上笔记本硬盘，接好线后拧螺丝就行。
25/30
因为小编将sata线收纳的比较多，加上为了避免阻挡显卡处进气（风扇在白色大四pin的正上方），硬盘接口朝向机箱内部的方式把它锁在机箱最后侧的硬盘位已经不可能完成了，所以硬盘线还是外露了。
26/30

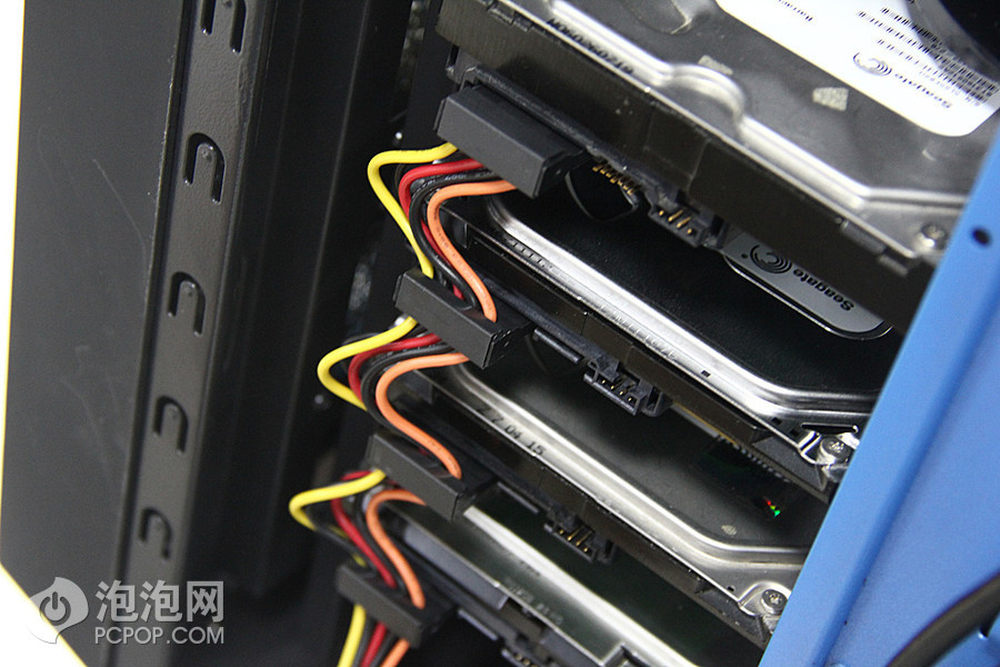

全汉黑骑士采用了刺破式SATA线，如果是塔式机箱则能满足这么华丽的接线，但在小编的ITX平台内这点就得放弃了，残念。
27/30

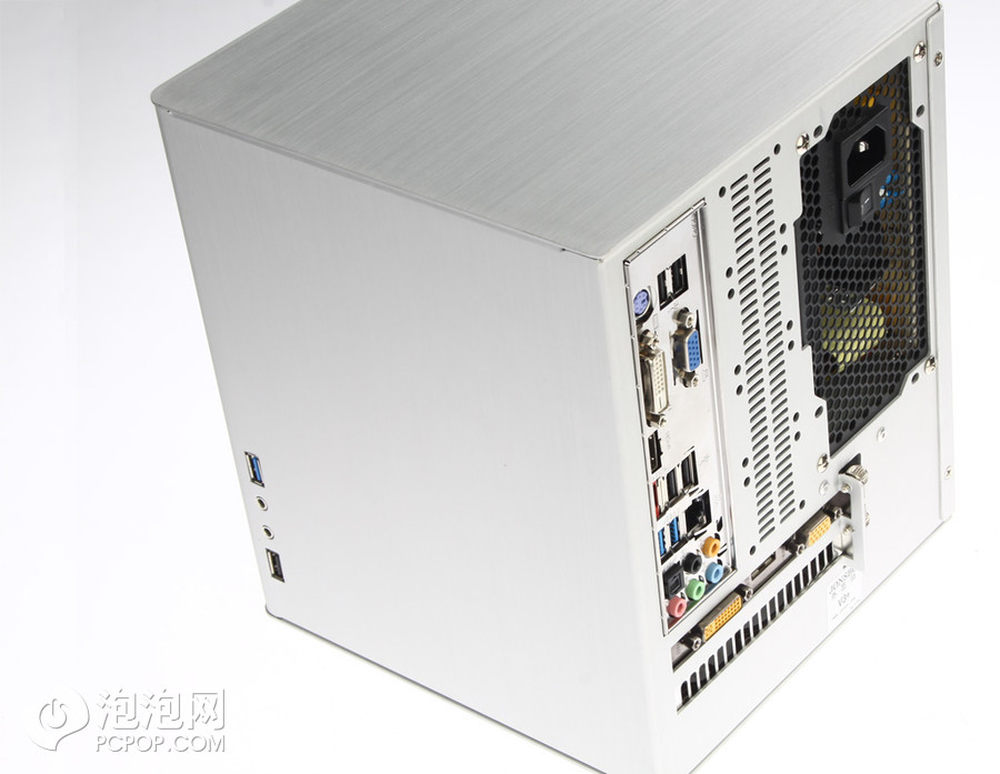

装机完成后的背面，这机箱比M-ATX主板还要矮，喜欢。
28/30

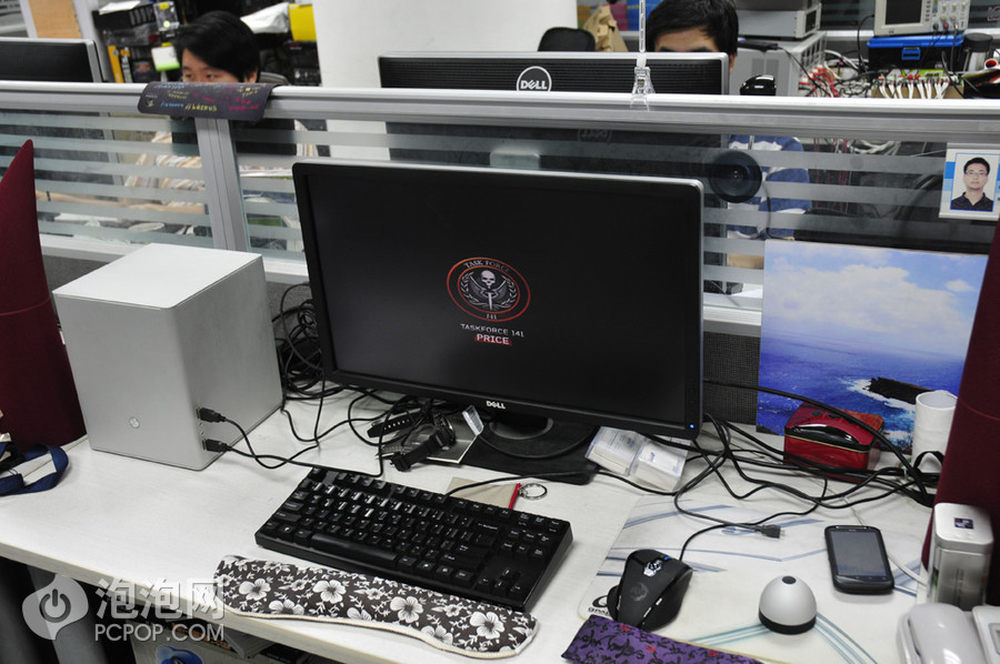

一番驱动装完之后试了下游戏，周围没有路过领导，打两枪就撤，不知道今年的黑色行动会怎么样。
29/30

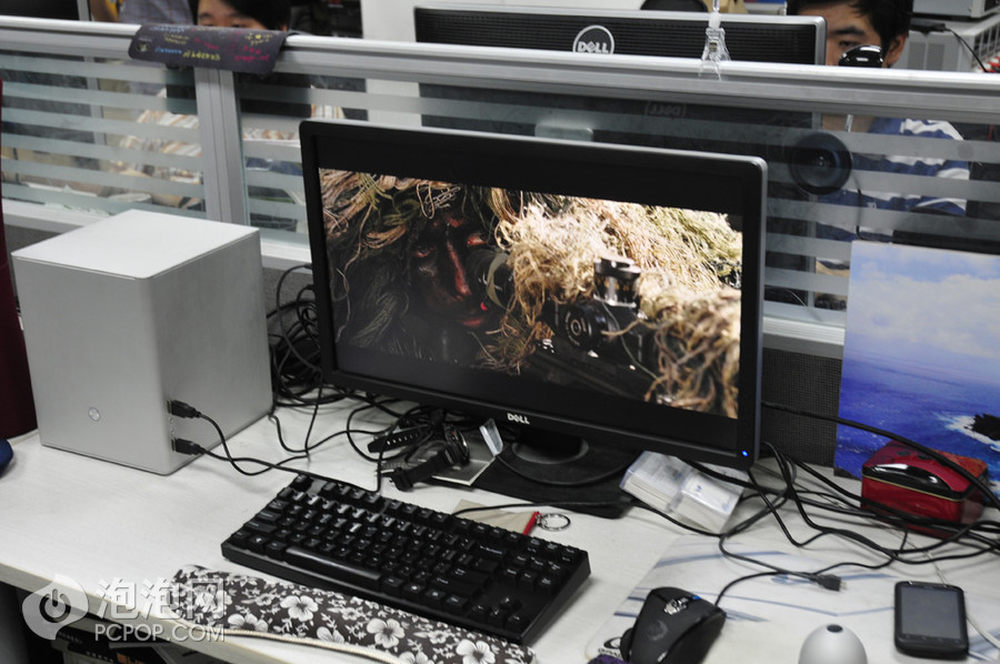

高清也扫了一眼，这东西完全不考验性能，集显也能很好的对付。
30/30

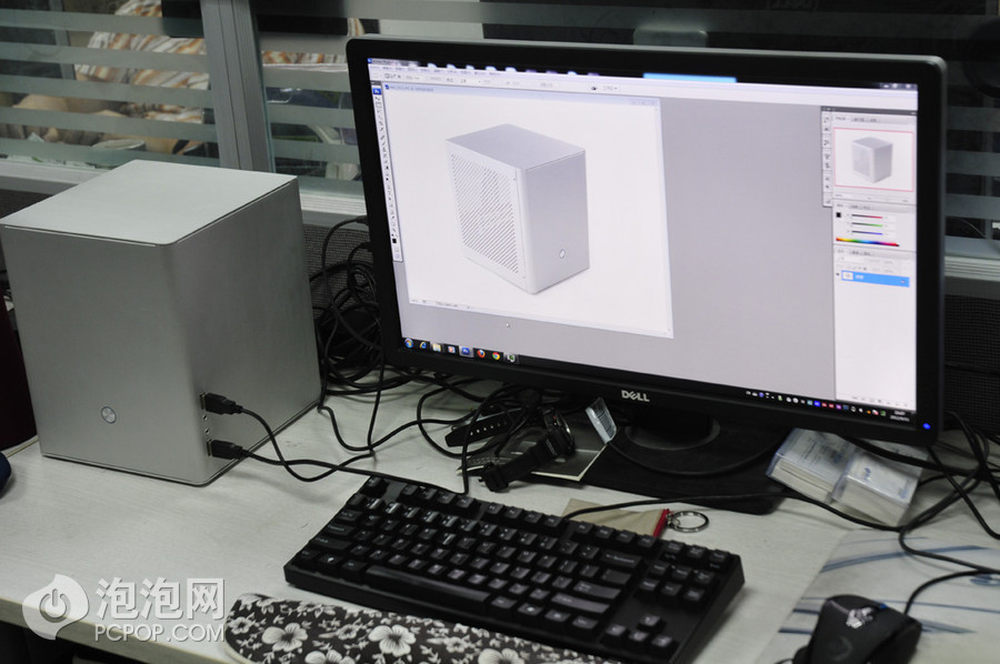

最后小编还是老老实实的去干活了，用我的小巧办公机干活，稍微舒坦一点。
