模组高效新风格 安耐美MX550电源首测
1/24
安耐美电源以往总给人以高端品牌、高端品质的印象，不过经过几年来在大陆市场的摸爬滚打，我们发现安耐美在主流电源市场依旧有着出色的表现。并且在如何迎合目前主流玩家的需要，安耐美有着非常独特的风格。在近日，安耐美的一款新系列电源“MX系列”的亮相，又是让人眼前一亮。这款MX系列电源，目前有500W和550W两款，并且在色彩搭配上有着独特的设计，电源采用半模组扁线线材设计，并且电源最高转换效率超过了86%%。
那么今天我么就为大家介绍其中一款MX系列550W的电源产品。
2/24

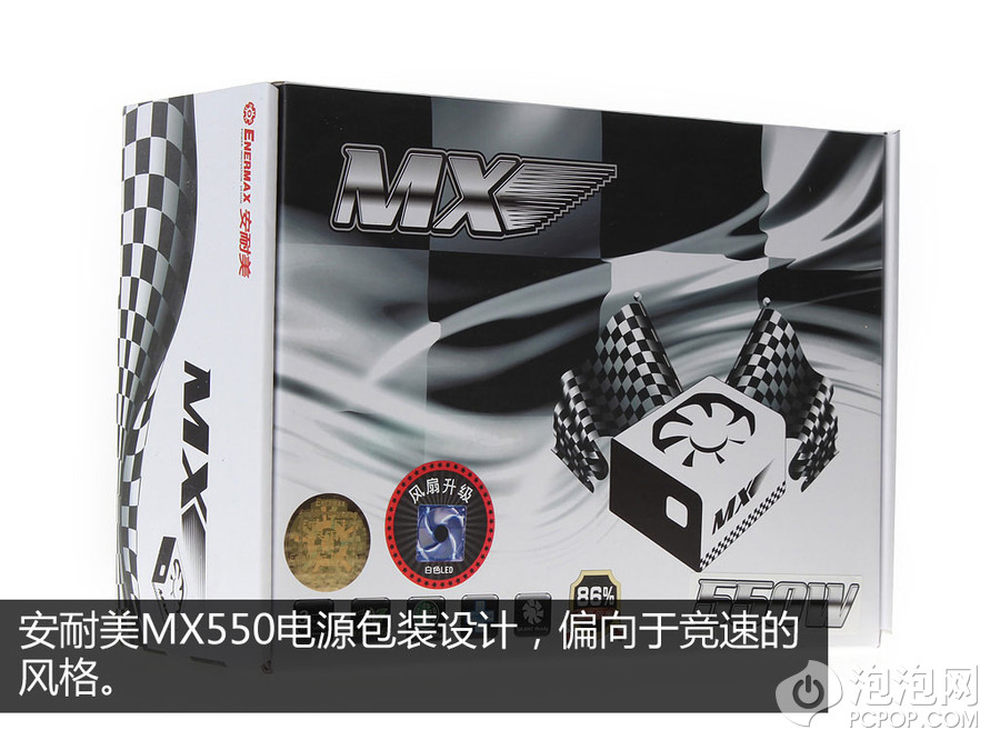

电源外包装设计的比较个性，黑白相间的竞速风格，在市场也比较少见。
3/24

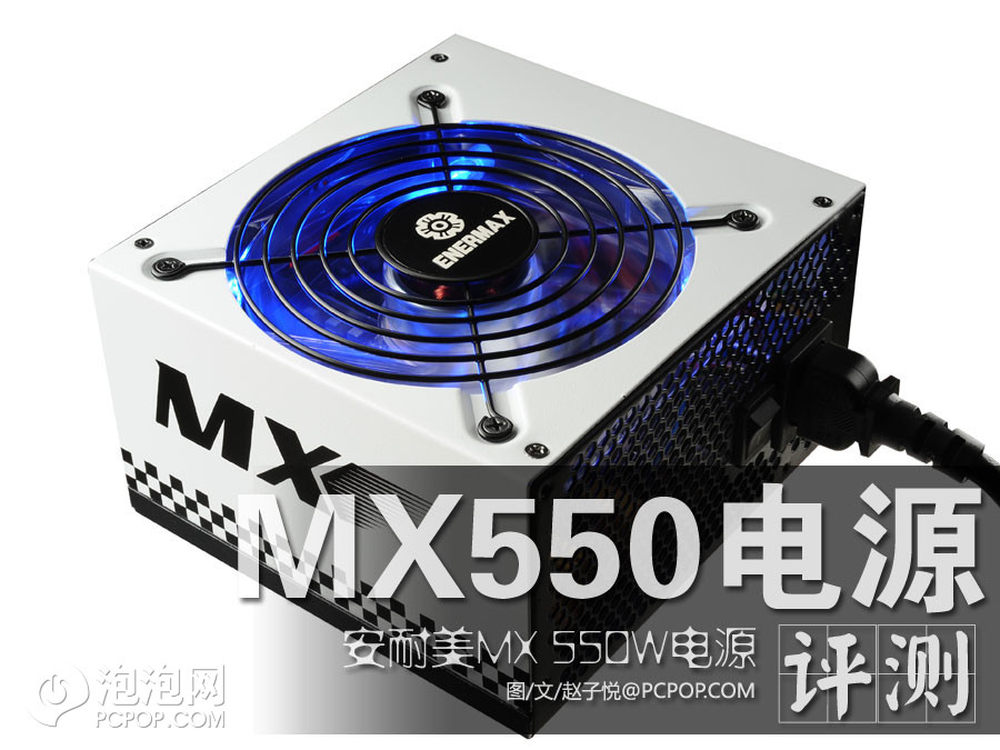

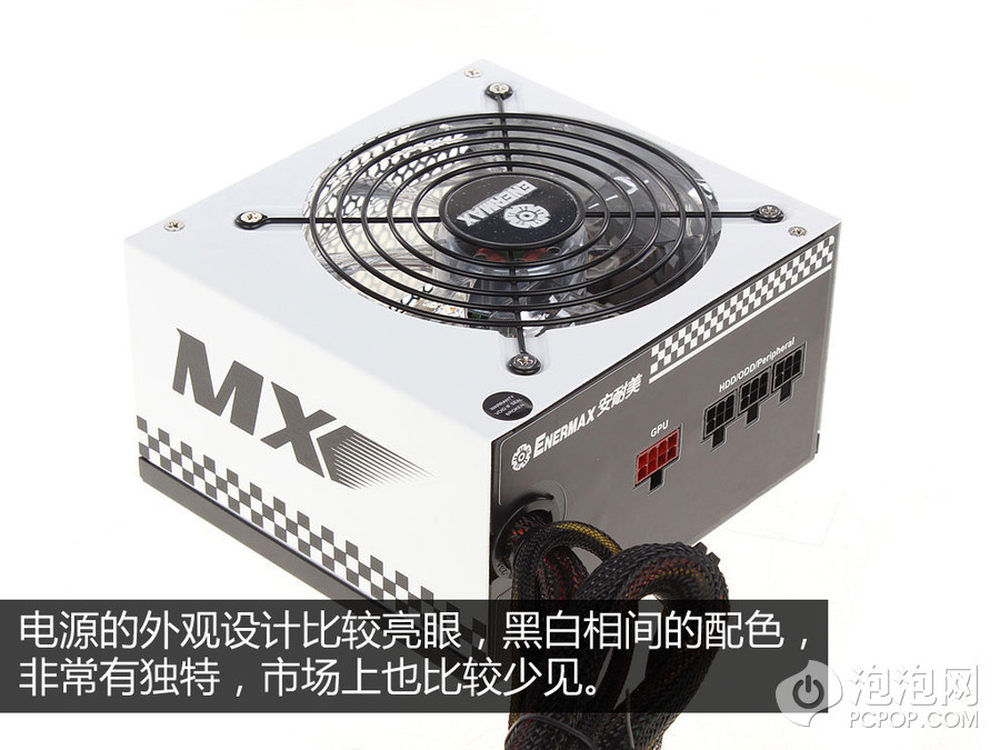

电源外观设计与包装设计完全呼应，并且白色的外壳显得非常亮眼，十分个性。对于天下电源一般黑的现状来说，这款电源一定会受到不少玩家的喜爱。
4/24

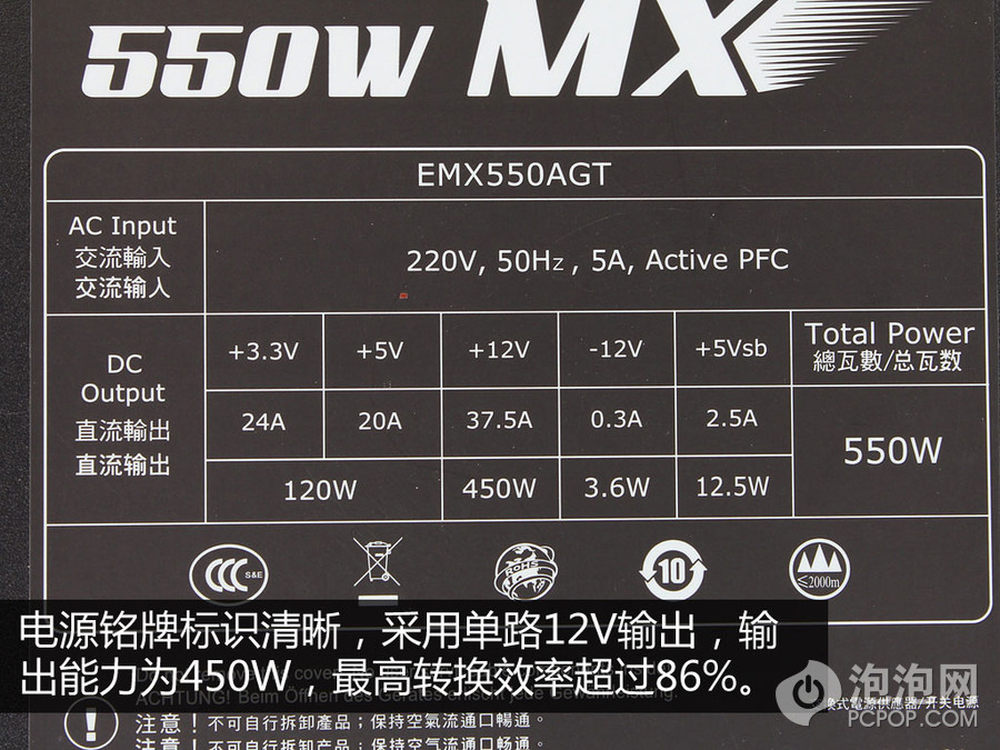

电源额定功率为550W，采用单路12V设计，限流37.5A，12V输出功率为408W。电源虽然没有通过80Plus能效认证，不过电源的转换效率最高可超过86%%，我们在后的性能测试中会看到测试结果。
5/24

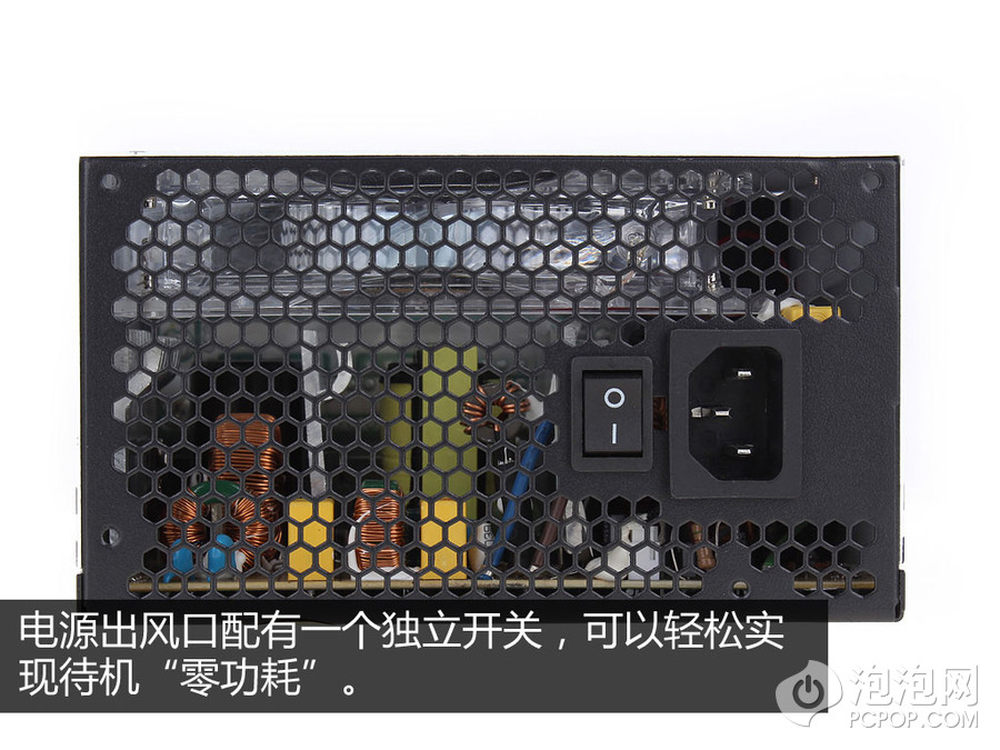

电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源，并且也可轻松实现待机零功耗的效果。这款电源也有这样的设计。
6/24

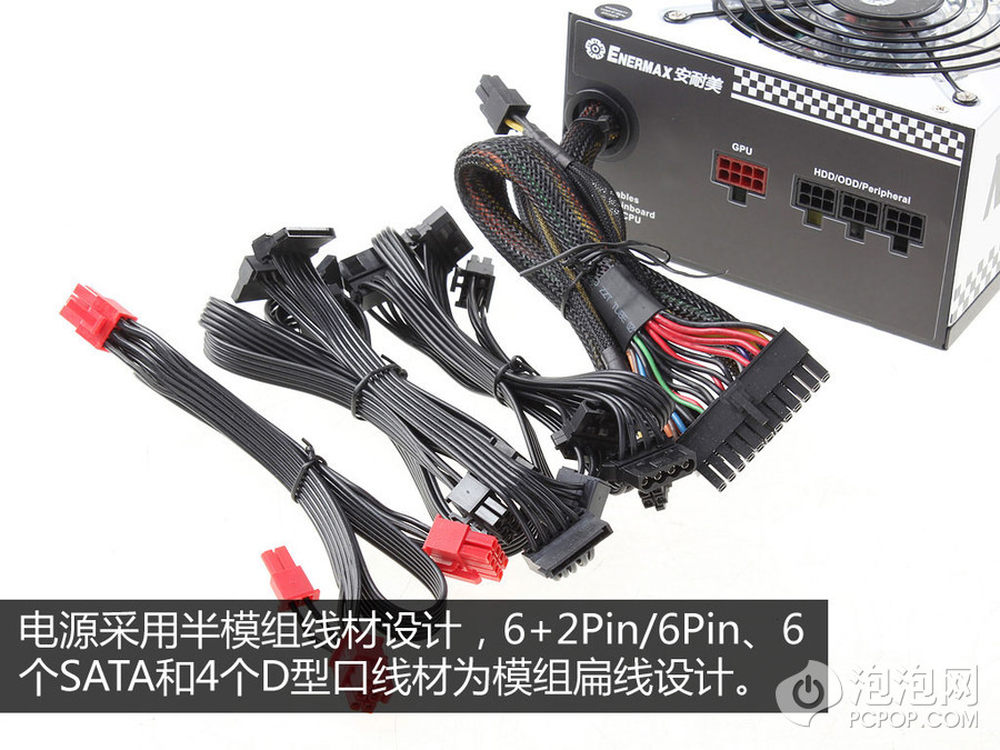

电源除了配有24Pin主板和4 4Pin的CPU接口之外，还配有1个6 2Pin和1个6Pin显卡接口，6个SATA、4个D型口。

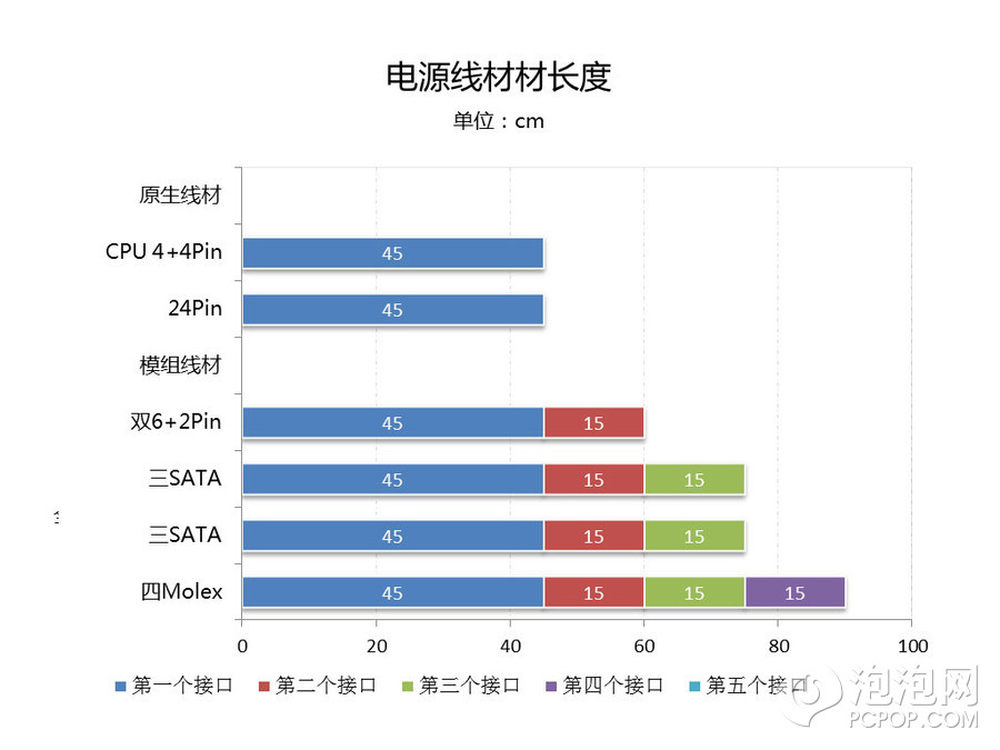

不过电源主板线材和CPU线材长度只有45cm，另外电源CPU供电线所谓4 4Pin与普通4 4Pin接口有所不同。
7/24
电源除了配有24Pin主板和4 4Pin的CPU接口之外，还配有1个6 2Pin和1个6Pin显卡接口，6个SATA、4个D型口。
不过电源主板线材和CPU线材长度只有45cm，另外电源CPU供电线所谓4 4Pin与普通4 4Pin接口有所不同。
8/24

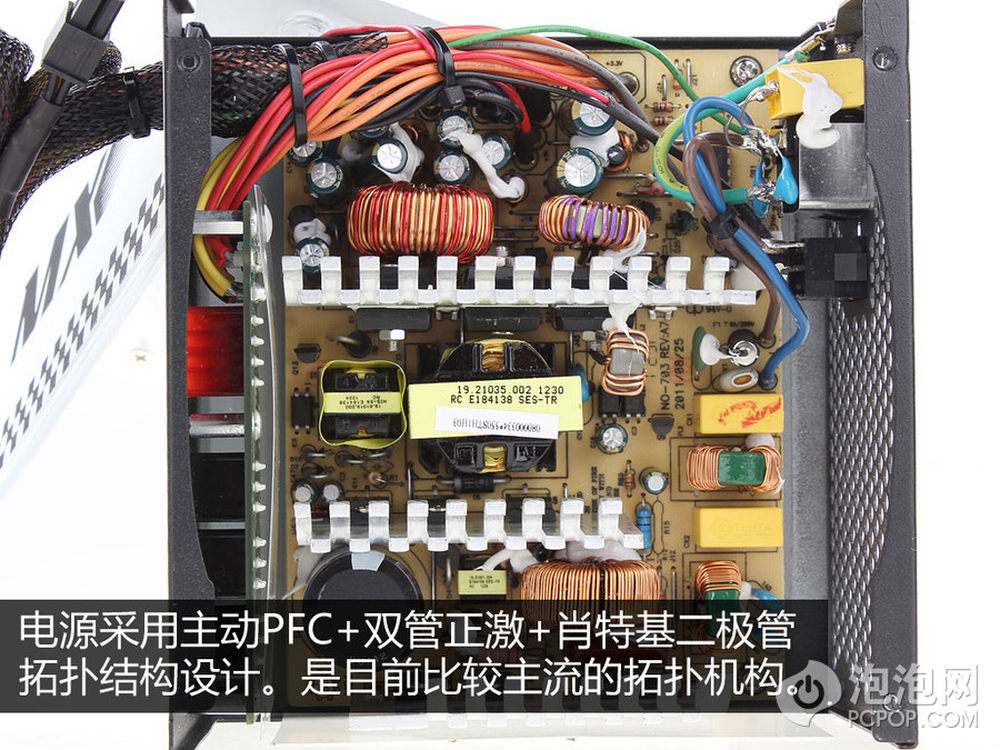

电源采用主动PFC 双管正激 PWM 肖特基整流拓扑结构，这也是目前比较主流的拓扑结构。
9/24

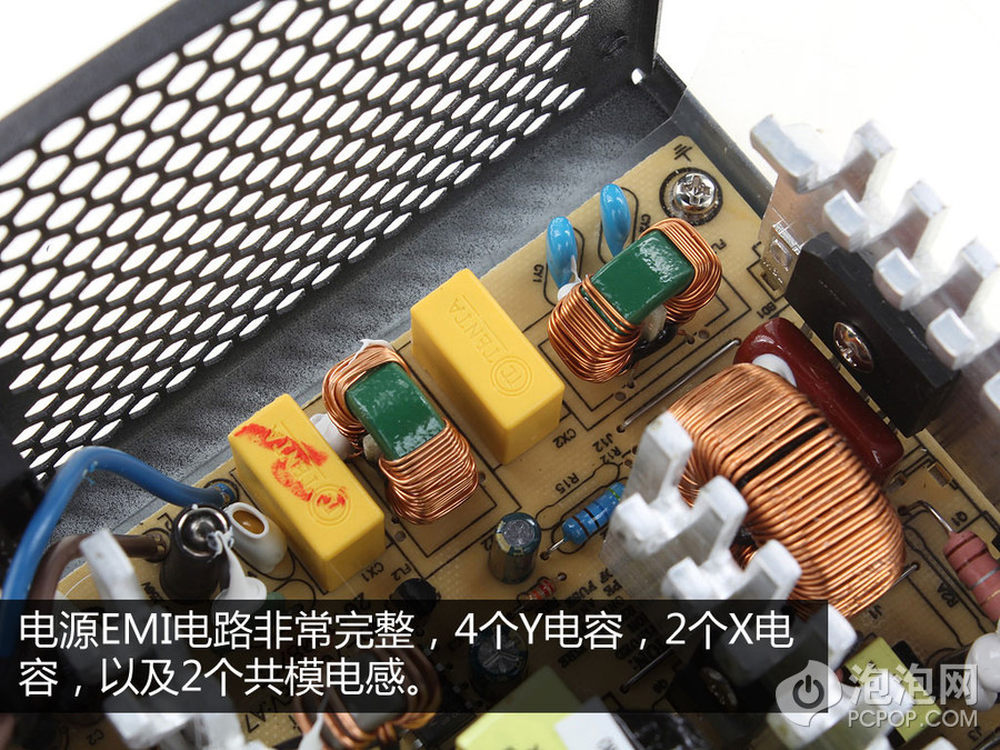

电源EMI电路非常完整，4个Y电容，2个X电容，2个共模电感，以及一个MOV热敏电阻。
10/24

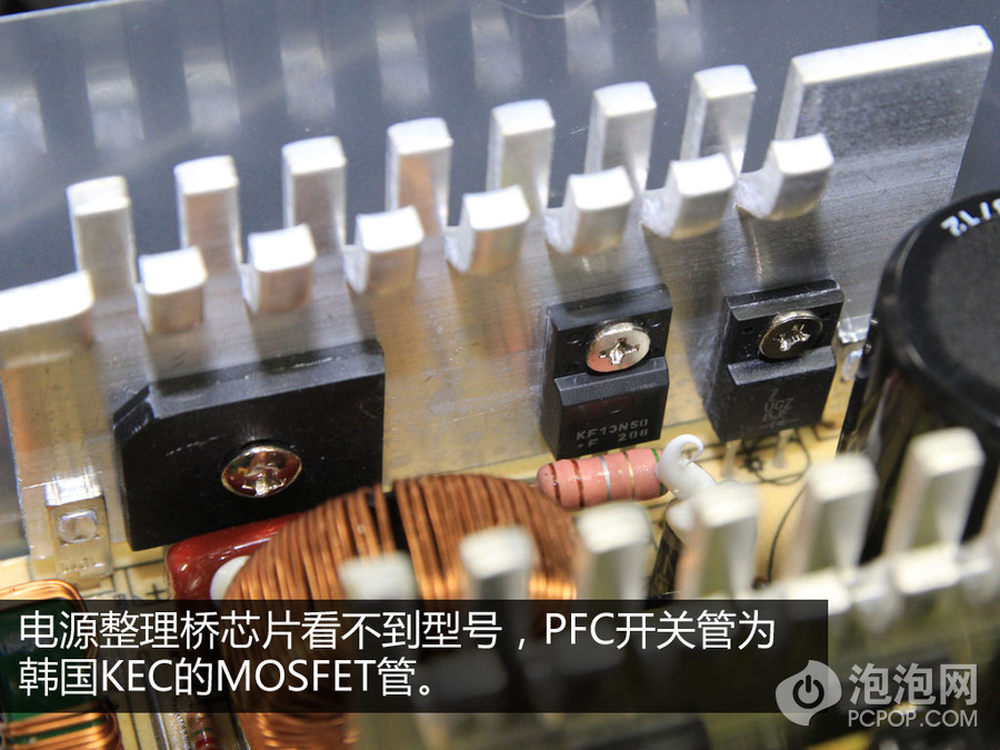

电源整理桥型号被挡住，我们无法判断。不过PFC开关管采用韩国KEC公司MOSFET管，型号为KF13N50。
11/24

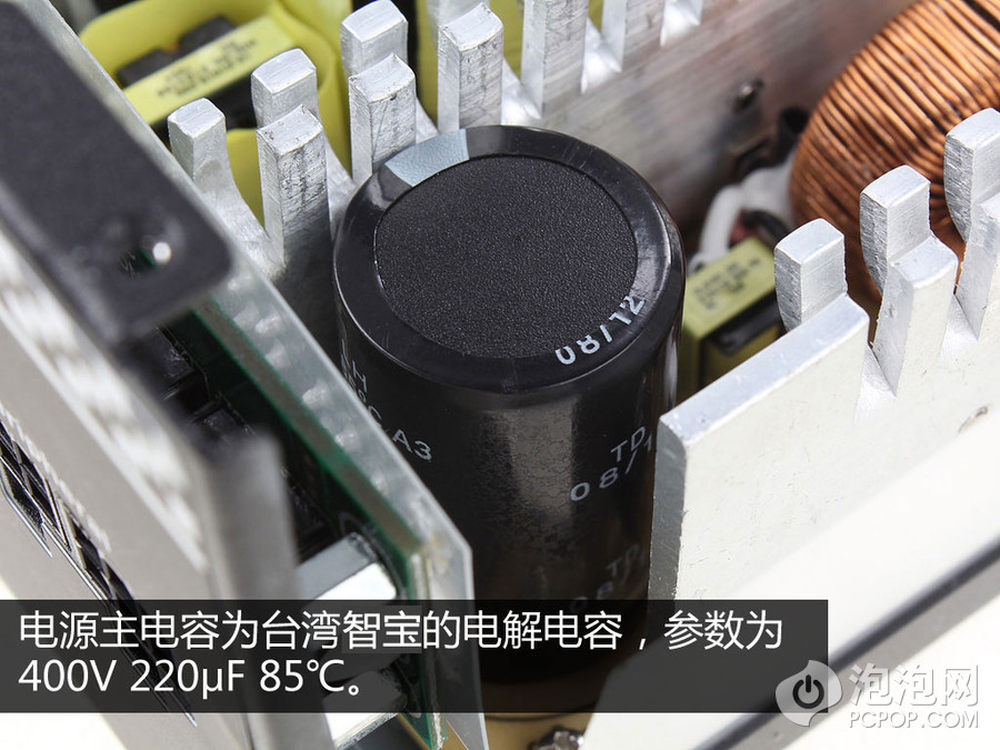

电源使用一颗台湾智宝出品的电解电容，作为电源的主电容，参数为，400V 220μ 85℃。
12/24

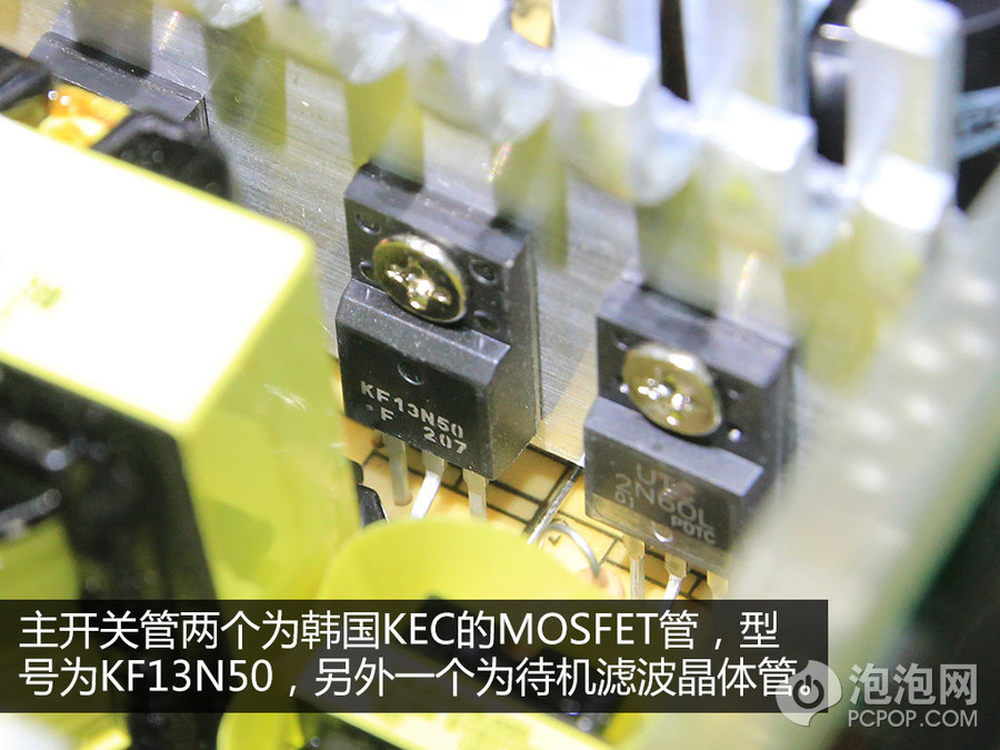

电源两个主开关管同样适用的是韩国KEC公司，型号为KF13N50的MOSFET管。
13/24

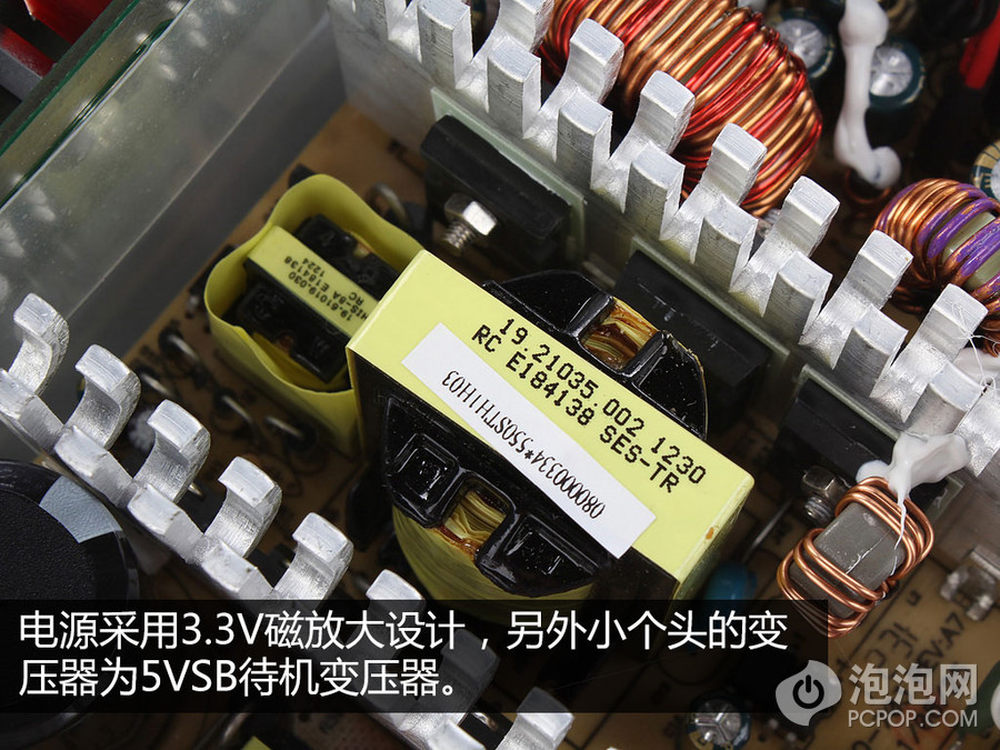

电源采用3.3V磁放大设计，另外电源5VSB变压器滤波MOSFET管，独立贴在散热片上。
14/24

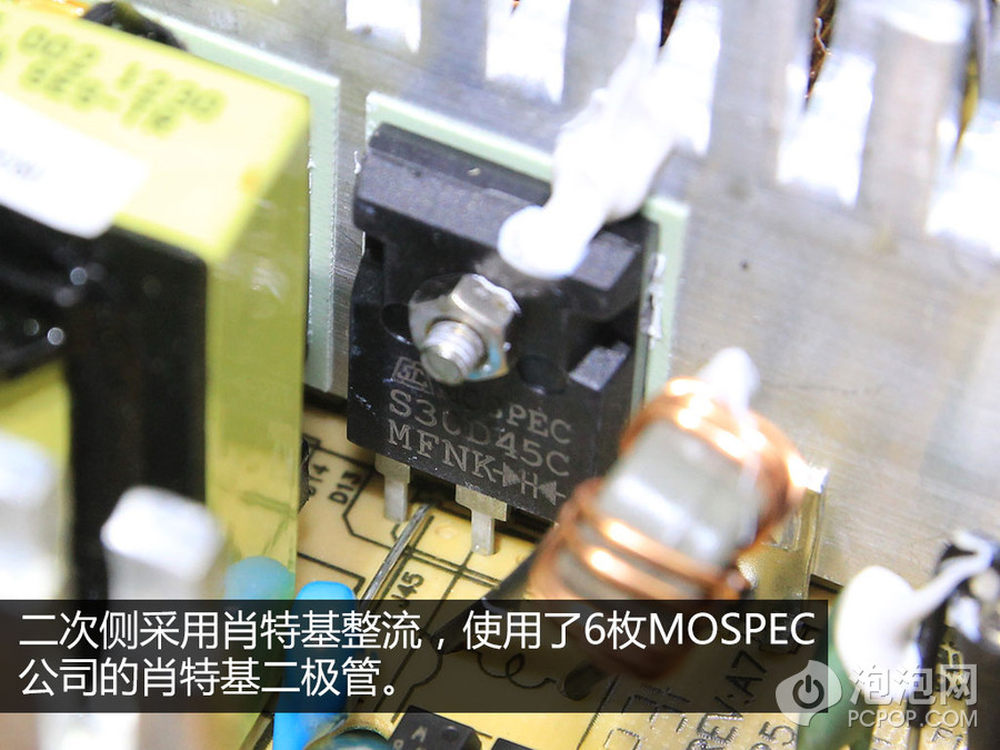

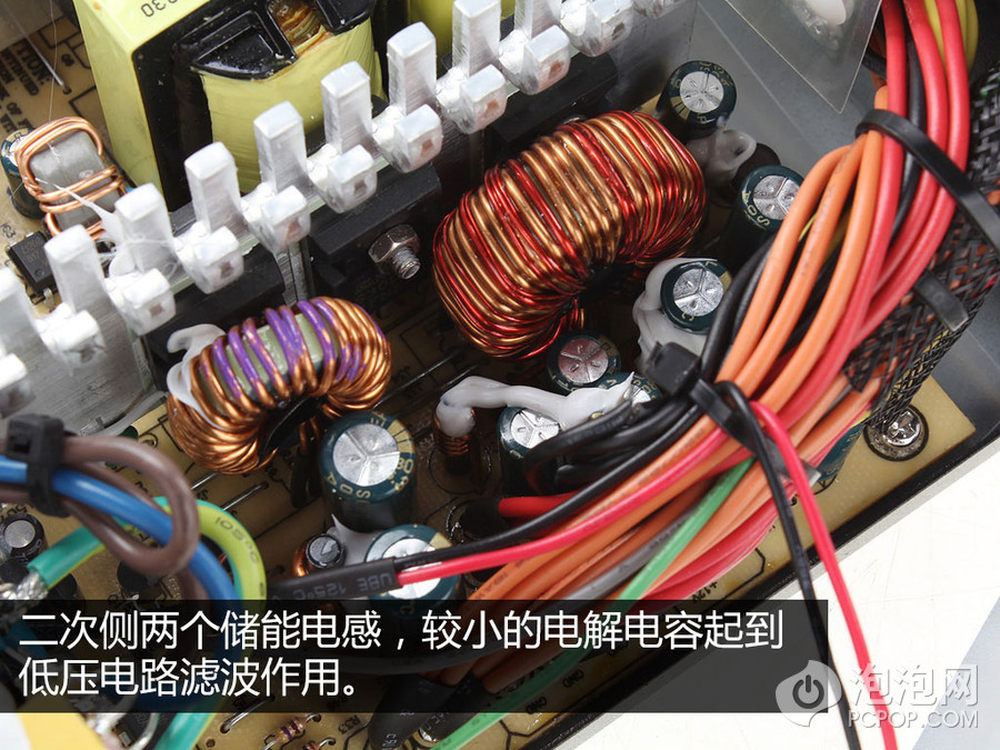

电压二次侧采用肖特基二极管整流，两个大功率为负责12V输出，另外两个小功率负责5V和3.3V输出。
15/24
电压二次侧采用肖特基二极管整流，两个大功率为负责12V输出，另外两个小功率负责5V和3.3V输出。
16/24

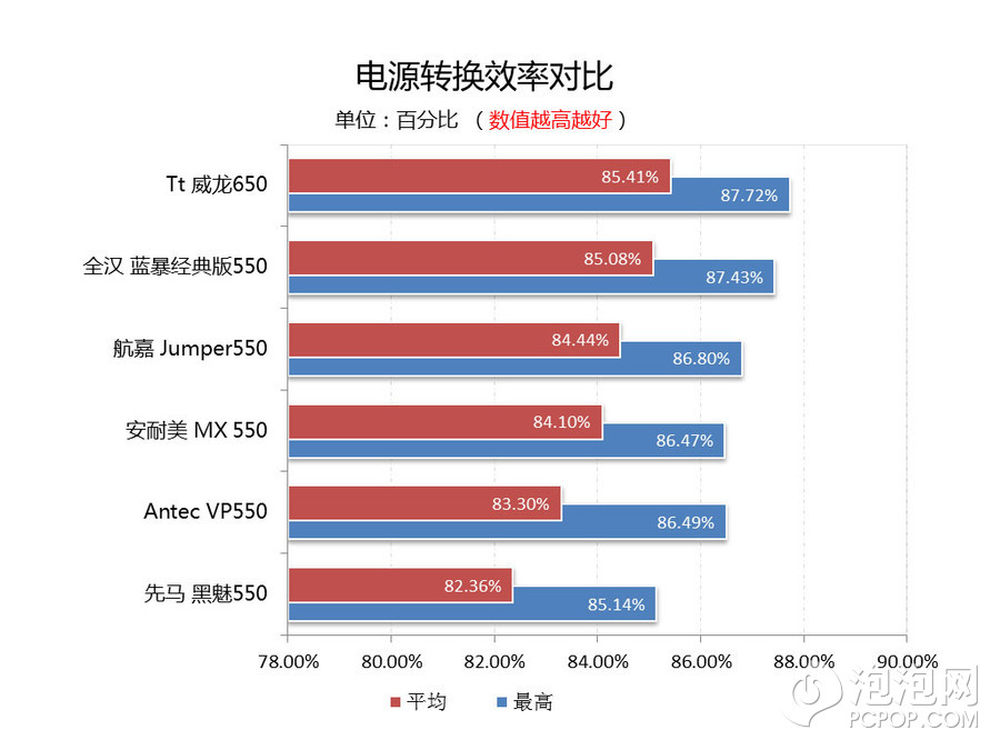

从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率达到了最高点的86%%左右，当然，对于一款普及型电源来说，我们不能要求太多，足够实用即可。
17/24
从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率达到了最高点的87%%左右，当然，对于一款普及型电源来说，我们不能要求太多，足够实用即可。
18/24

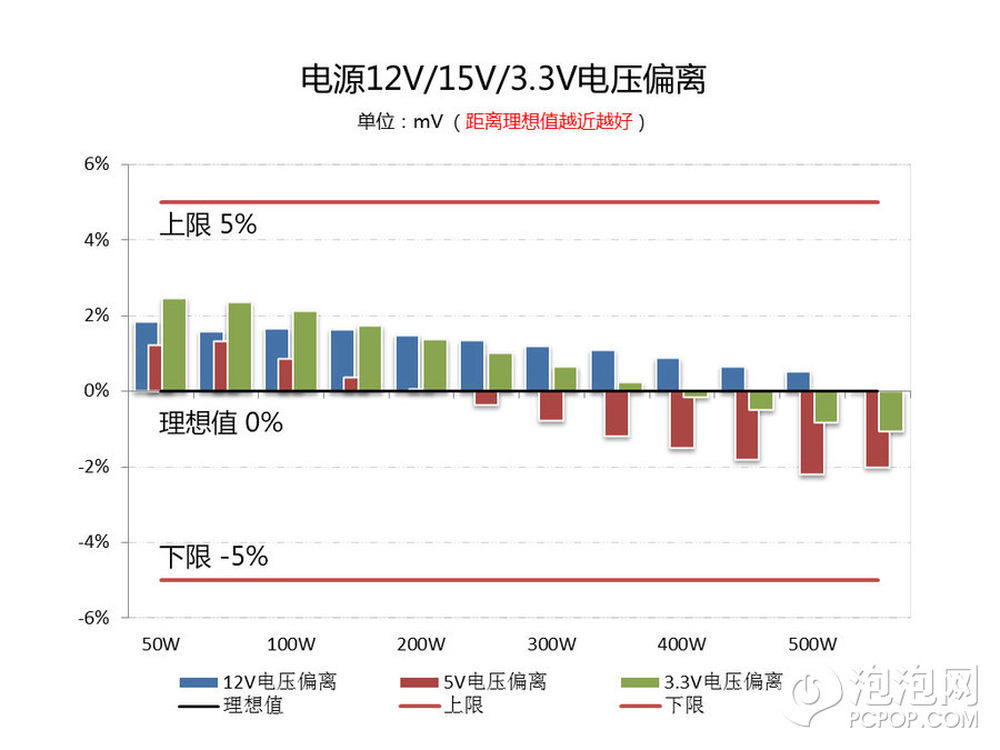

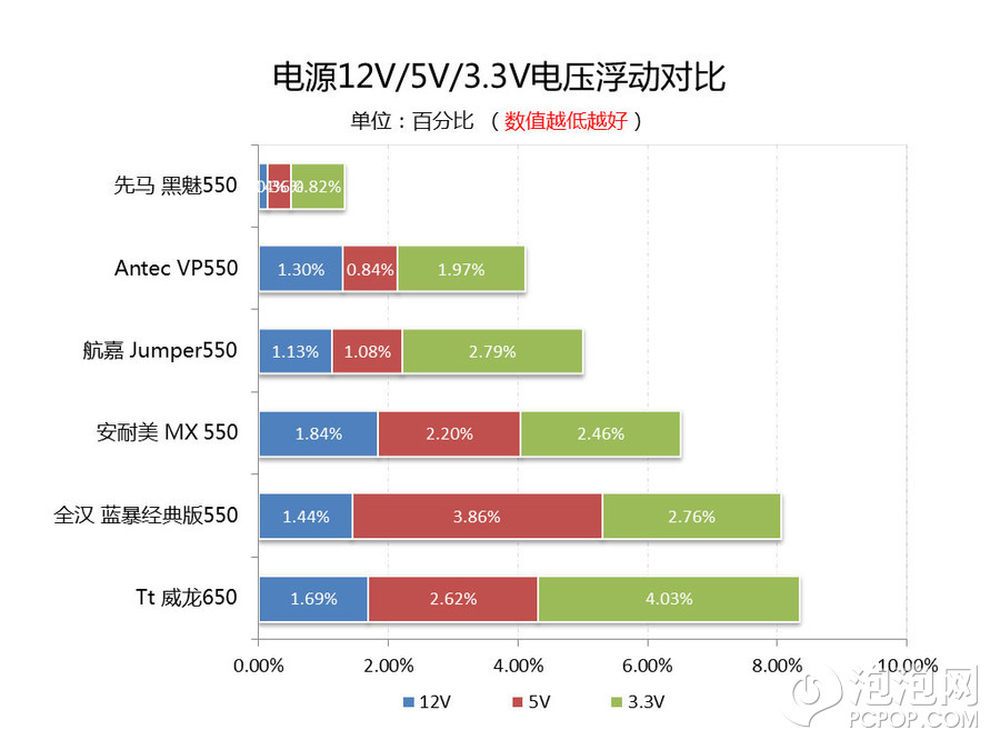

电源的电压浮动，也就是所谓的电压偏离的表现一般。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在2%%左右。从排名来看，成绩也还也还算理想。
19/24
电源的电压浮动，也就是所谓的电压偏离的表现一般。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在2%%左右。从排名来看，成绩也还也还算理想。
20/24

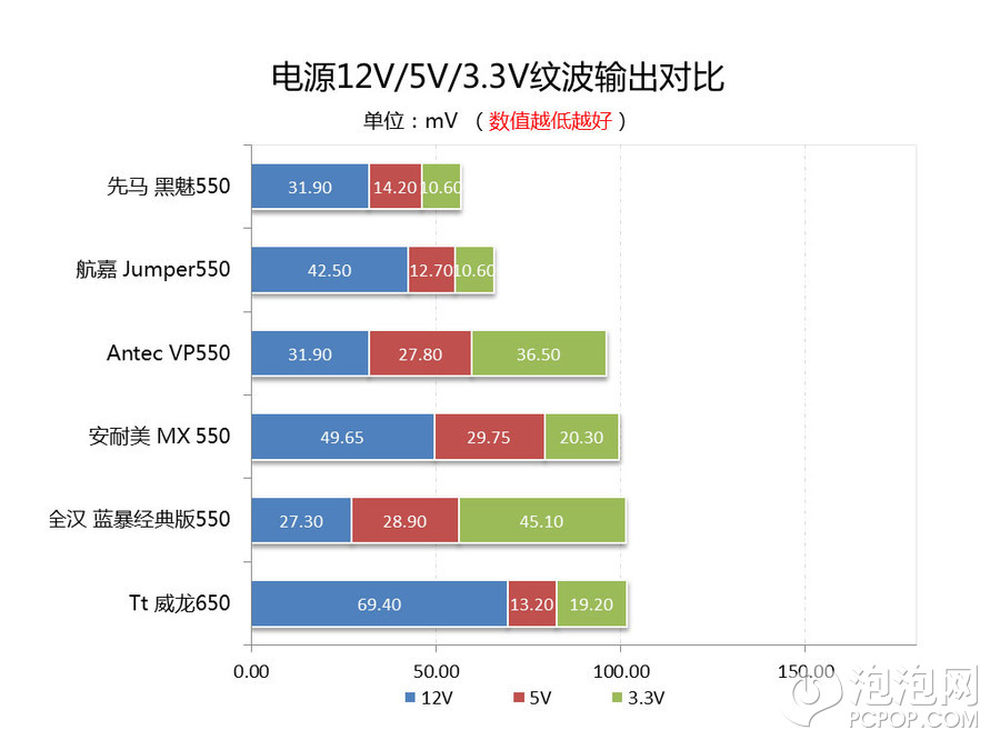

电源12V纹波抑制效果一般，Intel规范中要求12V不得超过120mV，而在测试的成绩为88mV。而5V和3.3V纹波抑制，还算不错。因此。
另外，我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
21/24

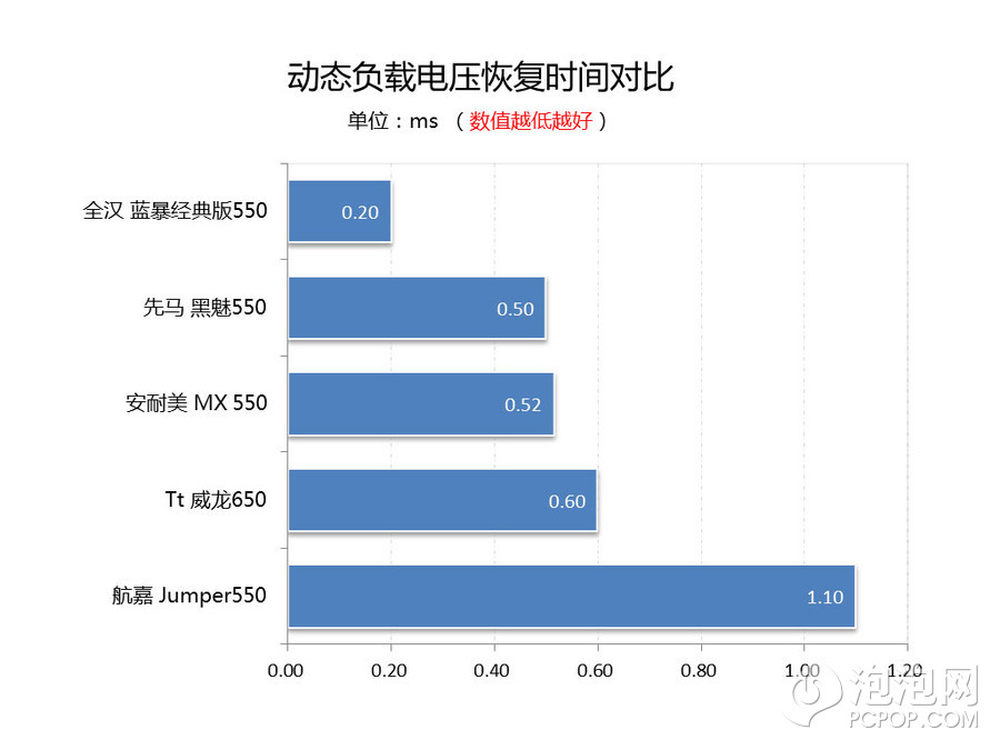

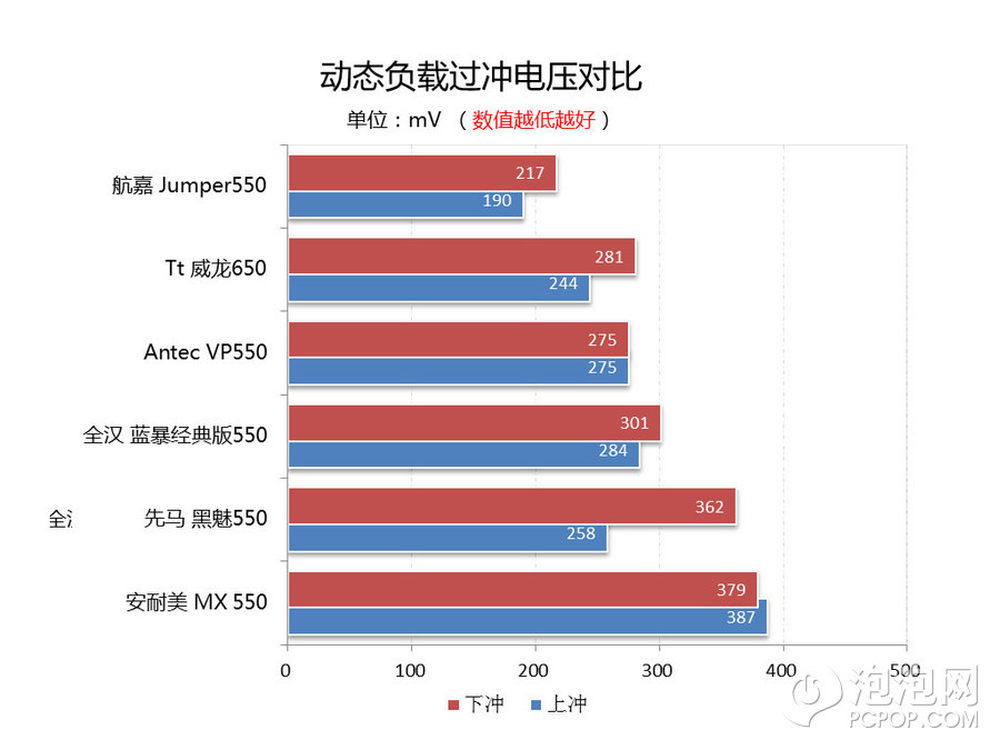

对于一款电源来说，静态测试是远远不够的，因为在实际使用中，我们的电源不可能会“四平八稳”的状态下，缓慢提升或者下降电力的负荷，而往往都在不同负载下来回切换。比如，两款大功率显卡在进行不同画面计算（复杂与简单）时，在我们瞬间从游戏中切回桌面时（或者切回游戏），都会让电源瞬间进行负载变化。如果电源质量较差，则会出现宕机。所以我们下面来看看，电源动态测试的成绩。

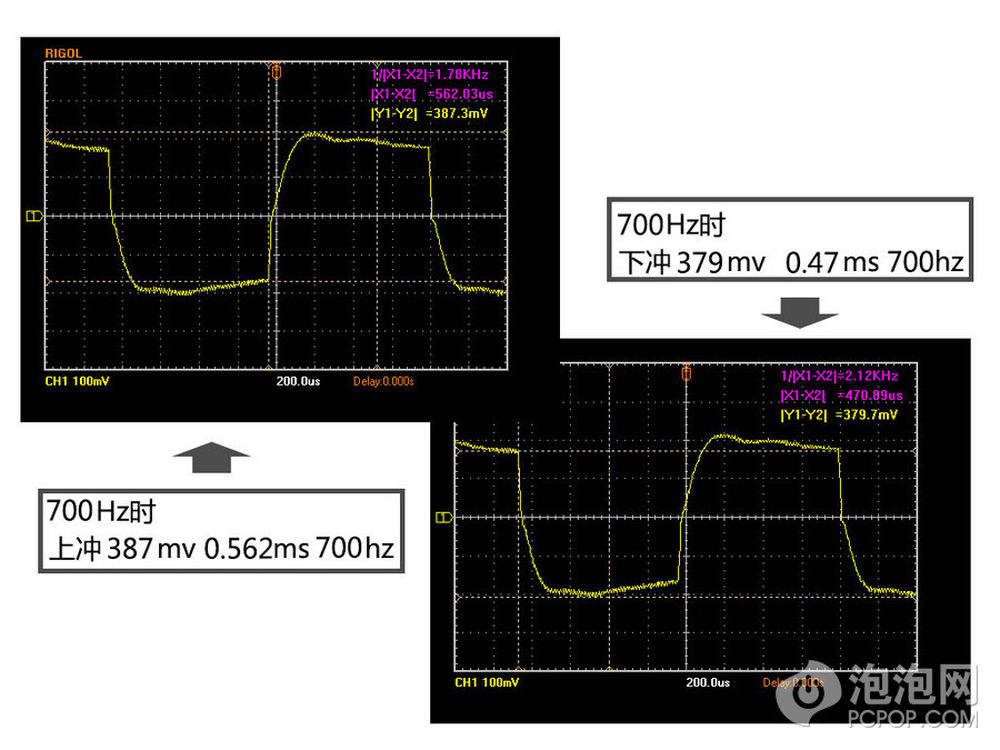

在动态测试中，我们将电源在0.02KHz至10KHz频率进行调整，而通过测试我们发现，在超过2000Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上非常好。
22/24
对于一款电源来说，静态测试是远远不够的，因为在实际使用中，我们的电源不可能会“四平八稳”的状态下，缓慢提升或者下降电力的负荷，而往往都在不同负载下来回切换。比如，两款大功率显卡在进行不同画面计算（复杂与简单）时，在我们瞬间从游戏中切回桌面时（或者切回游戏），都会让电源瞬间进行负载变化。如果电源质量较差，则会出现宕机。所以我们下面来看看，电源动态测试的成绩。
在动态测试中，我们将电源在0.02KHz至10KHz频率进行调整，而通过测试我们发现，在超过2000Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上非常好。
23/24
在动态测试中，我们将电源在0.02KHz至10KHz频率进行调整，而通过测试我们发现，在超过2000Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上非常好。
24/24

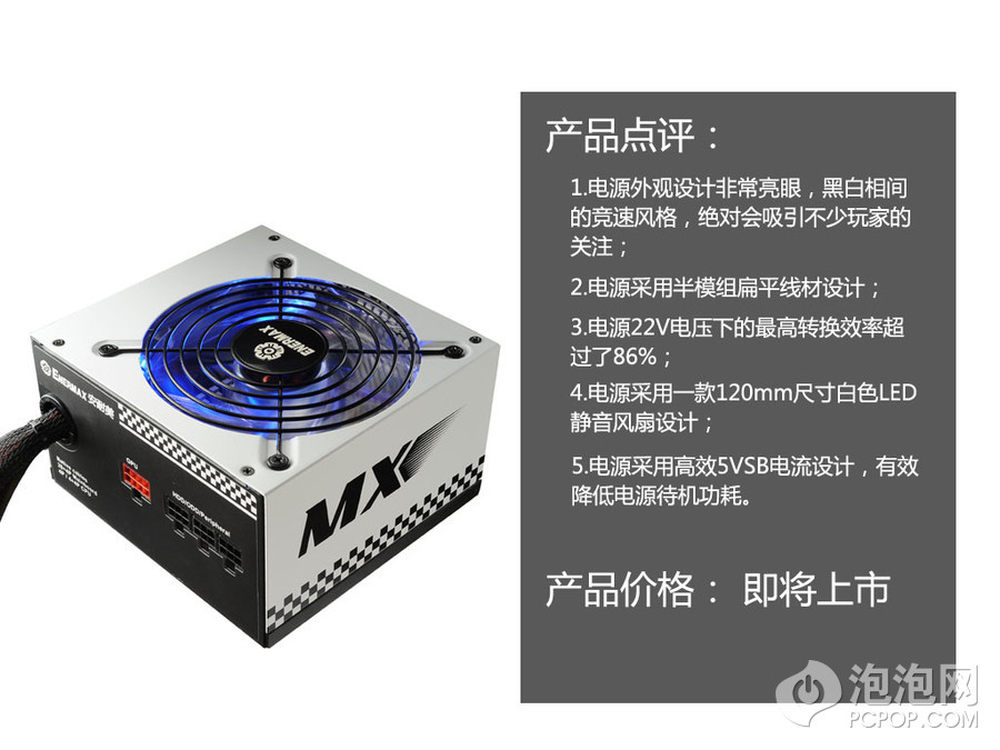

这款安耐美MX550电源，其外观设计非常亮眼，黑白相间的竞速风格，绝对会吸引不少玩家的关注；电源采用半模组扁平线材设计，也非常符合主流应用；电源采用一款120mm尺寸白色LED静音风扇设计，也是一大特色。另外，电源22V电压下的最高转换效率超
过了86%%，并且采用高效5VSB电流设计，有效
降低电源待机功耗。
关于这款电源的售价，我们尚未知晓了，不过根据消息透露，MX系列电源将于近期上市销售，感兴趣的朋友不妨关注一下。
