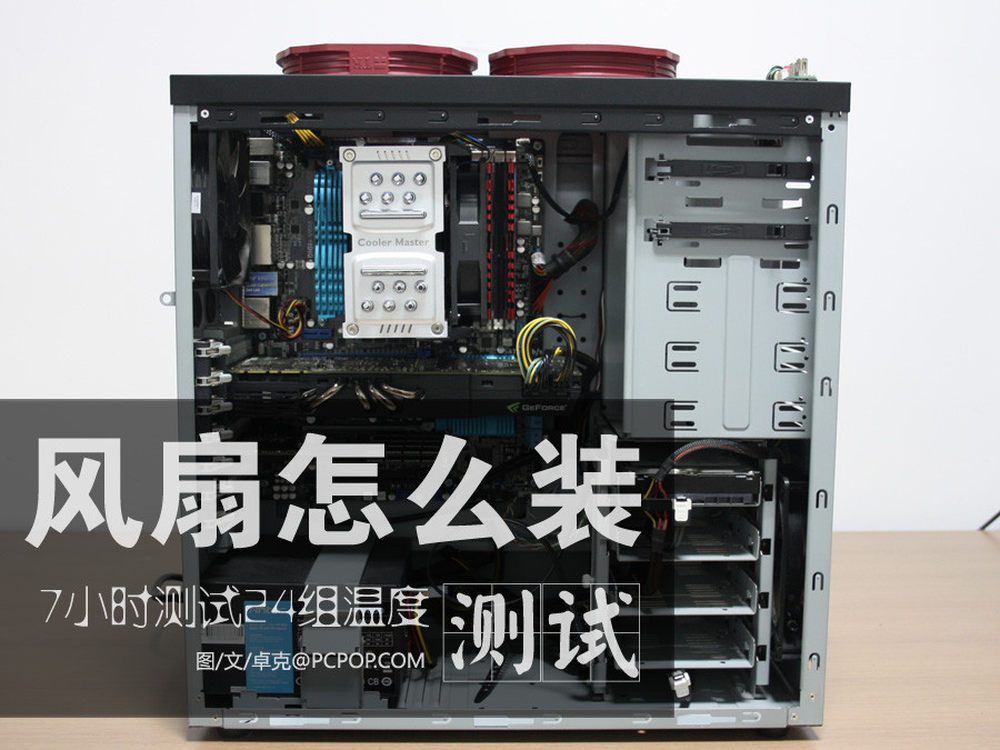

七小时测试！机箱风扇怎么装最能降温
1/21
近期在微博上很多网友@硬件学堂，询问装机中散热的问题，我们为此专门安排了测试，以展现机箱前面板风扇、后面板风扇、顶部风扇的作用。测试在周末一共进行了7个小时，周末没有人，所以大厦内温度变化不大（26.3摄氏度-26.8摄氏度）。感兴趣的网友一起来看看吧。
2/21

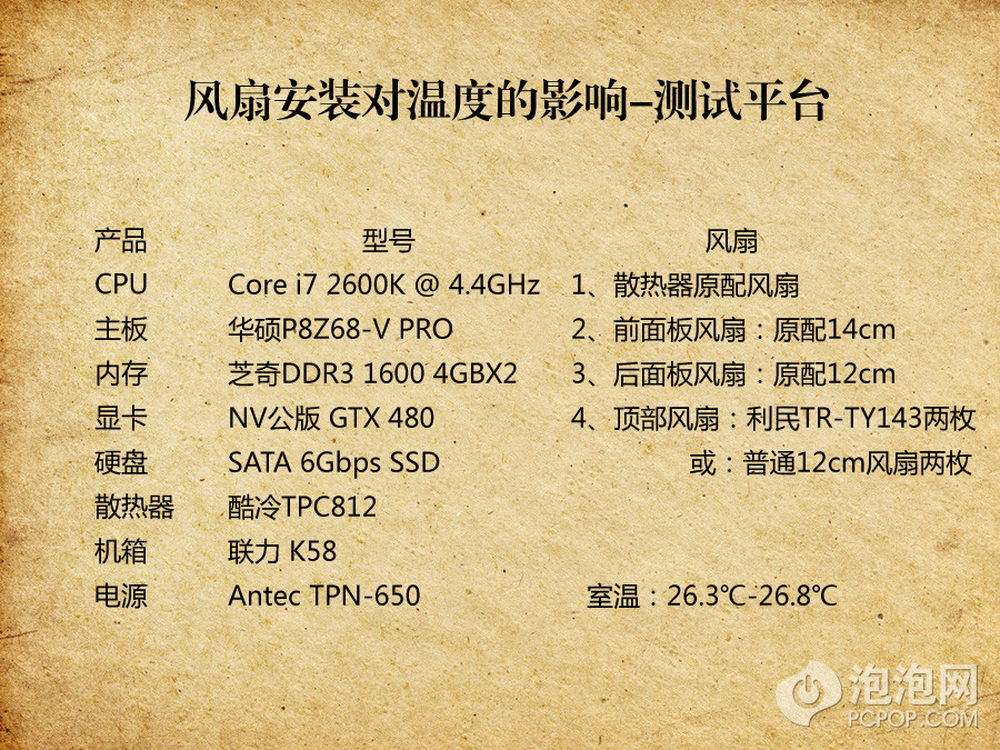

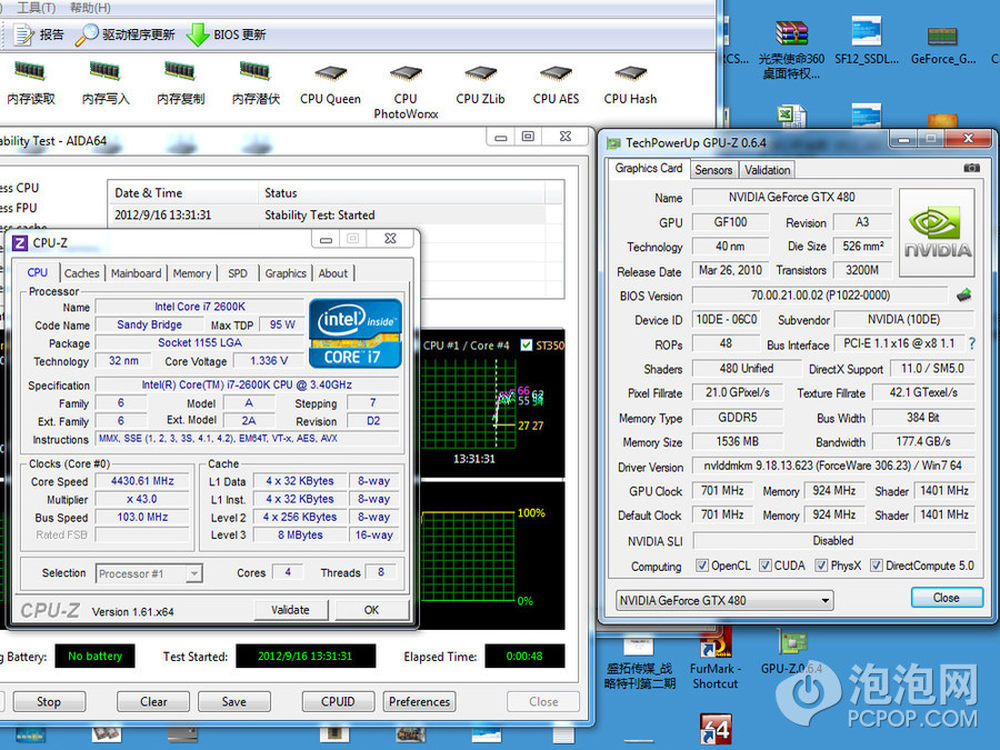

测试平台是一套2010年配的机器，现在已经算不上高端，但我们的目的是为了看风扇安装对温度的影响。待机温度是通过让平台待机15分钟后，用Everest取这15分钟后5分钟平均值得来。满载温度也是通过这样的方法，让系统满载10分钟后，点“统计”中的Clear，然后再运行5分钟，取这5分钟的平均值。
让CPU满载的工具是Everest里的稳定性测试工具，让显卡满载的是Furmark最新版。
3/21
GTX480可算一代电老虎，满载工作温度超过90℃轻轻松松。这张显卡是封闭式公版散热，所以机箱内环境温度对他的影响较小，对CPU温度的影响更大。
4/21

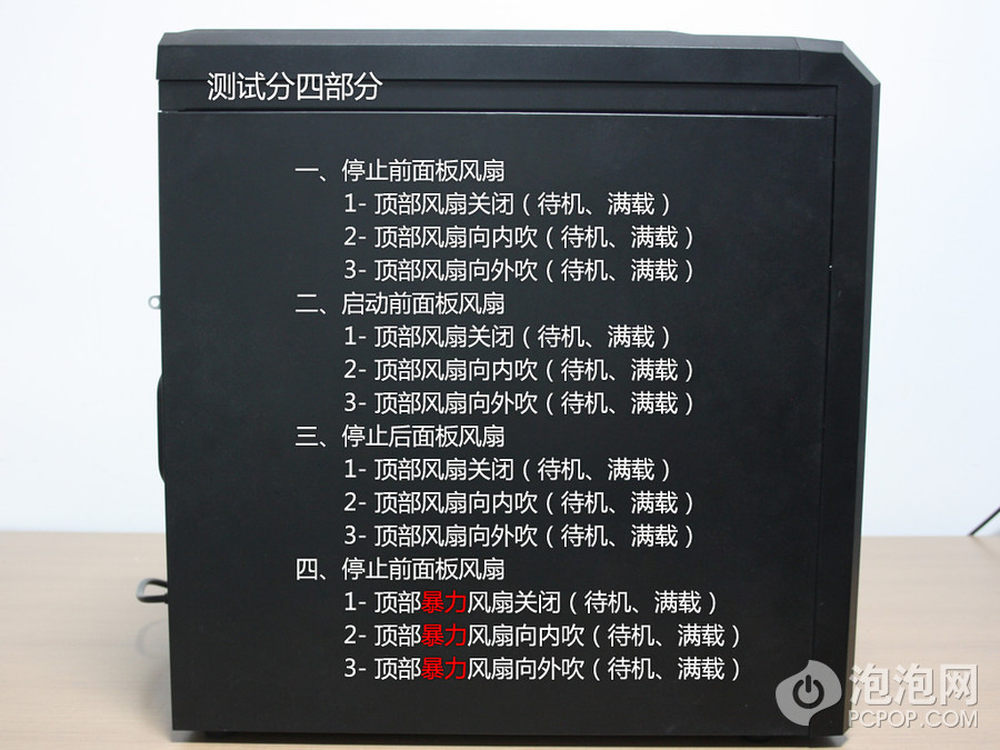

我们考察
1、前面板风扇转与不转的温度影响
2、后面板风扇转与不转的温度影响
3、顶部风扇内吹、外吹、与不转的温度影响
4、顶部采用暴力风扇后，内吹、外吹、不转的温度影响。
5/21

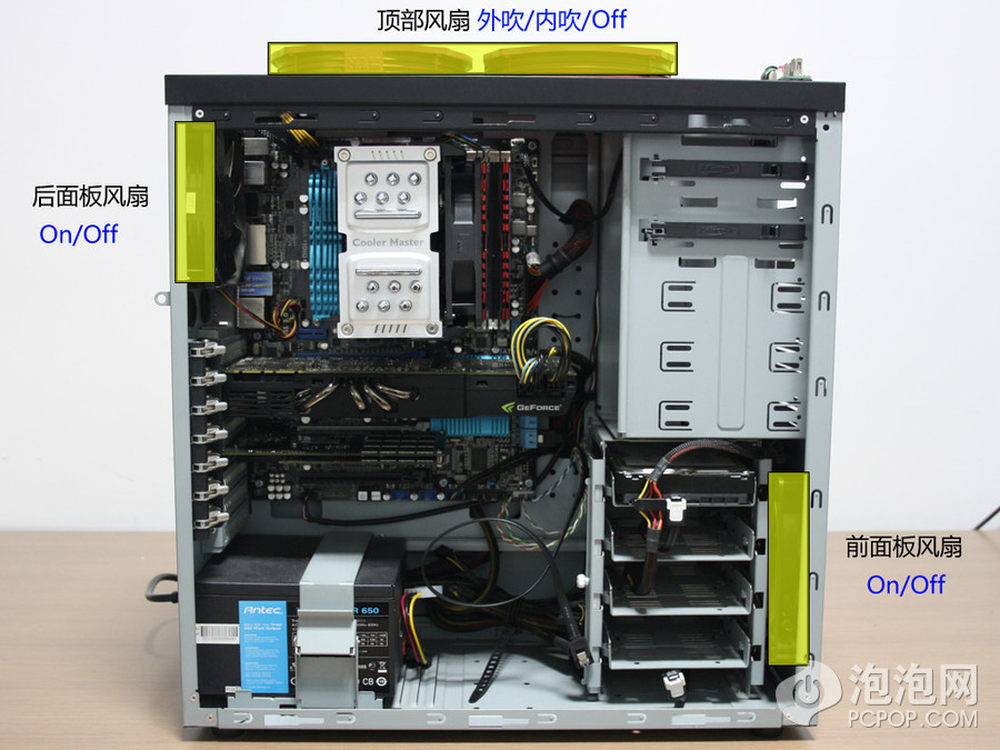

我们采用的是联力K58机箱，这箱子在2009年-2011年曾经爆火，箱子一共四个风扇位。我都标在图片中了。蓝色字体是对应风扇要测试的状态。出于兴趣我们最后又找来一对儿暴力风扇来代替顶部普通风扇，看看暴力风扇对散热的帮助有多少。
除了顶部的2个风扇外，前后面板的风扇都采用了联力K58原配的风扇。
6/21

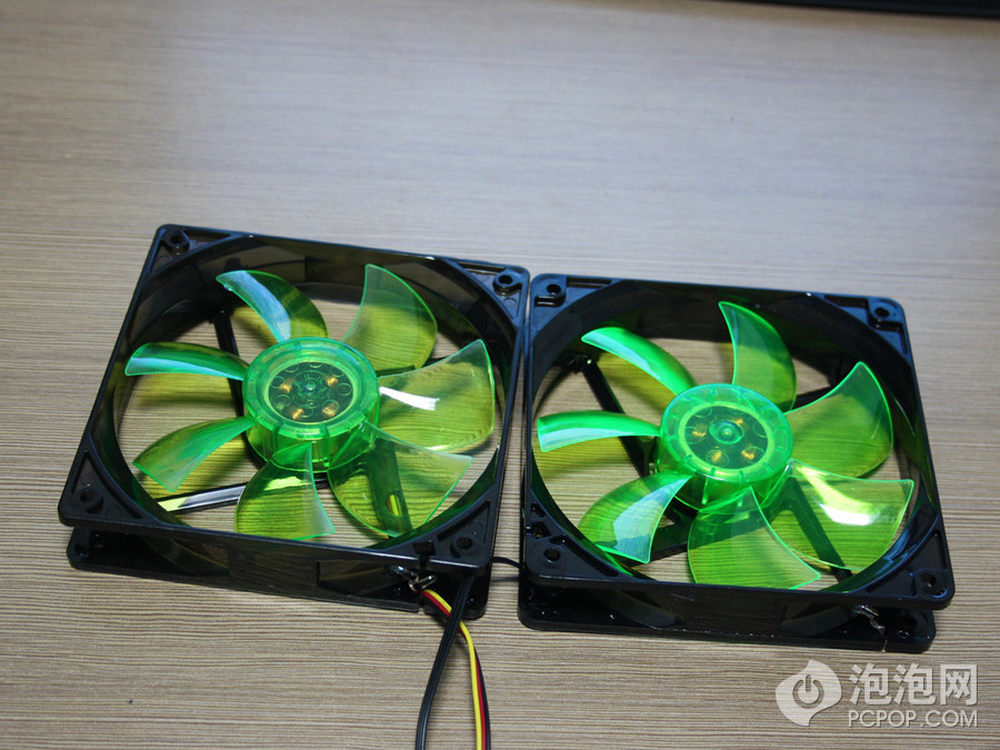

这两个风扇很普通，油封轴承，电压调速，最高转速1000RPM，想来绝大部分用户的机箱风扇都是这种，所以一会儿的测试结果中采用普通风扇的成绩请大家更多的参考。
7/21

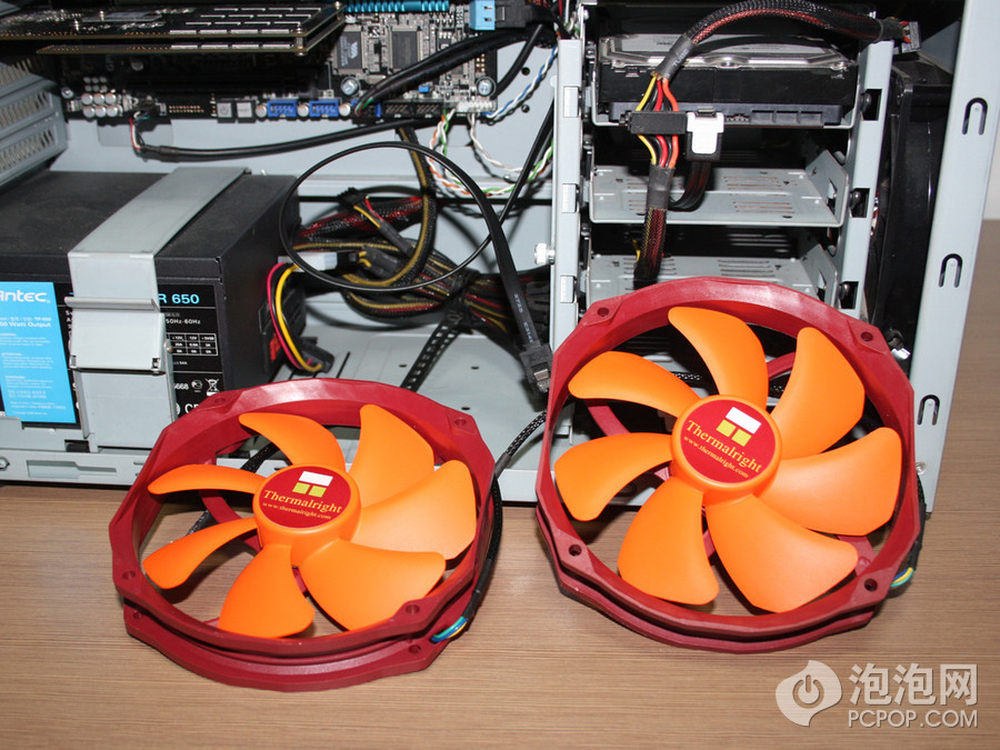

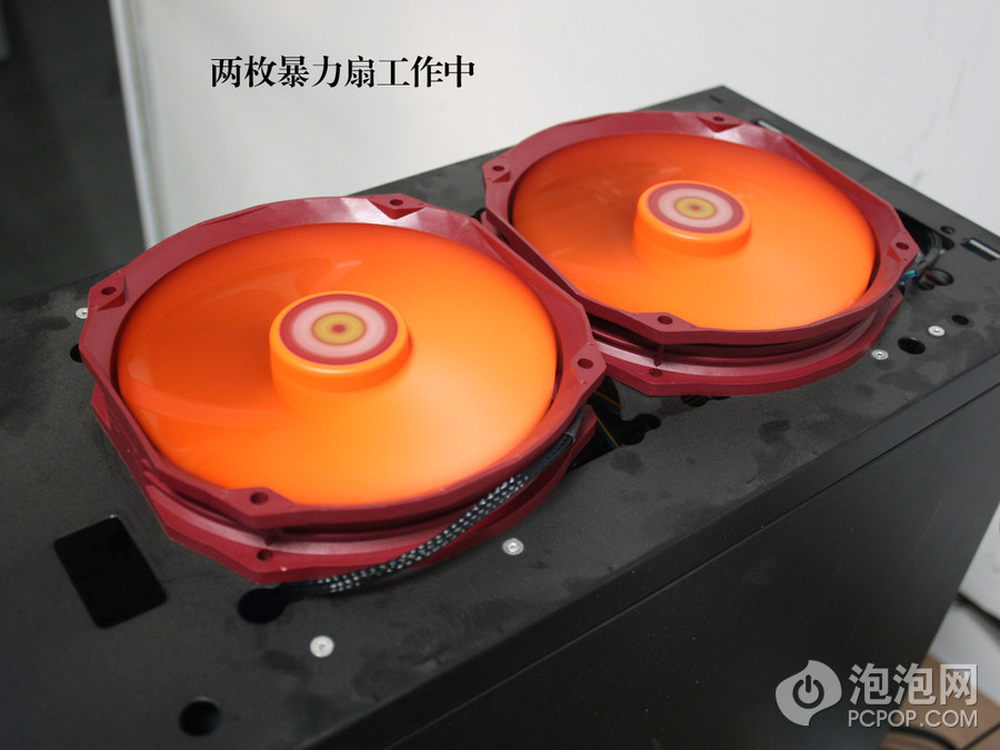

我们还专门从利民SilverArrow SB-E的特别版里找出两个14.3cm直径的暴力扇。标称转速2500RPM，采用PWM方式调速，但测试中我们都插在3PIN的风扇接口上，尽量不让它的速度降得过低。
8/21

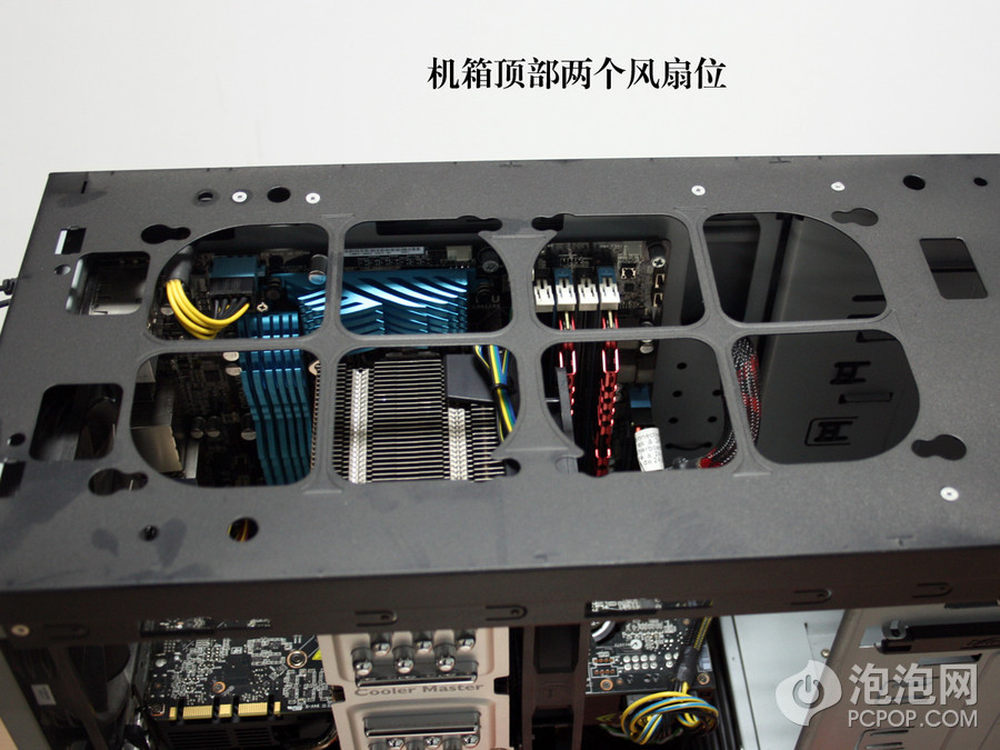

当前的机箱有很多都设计了多风扇位，顶部2个风扇位，前面板2个风扇位的趋势已经渐渐流行开来。有很多网友问顶部风扇什么方向装合适。我们就用联力K58来验证。
9/21

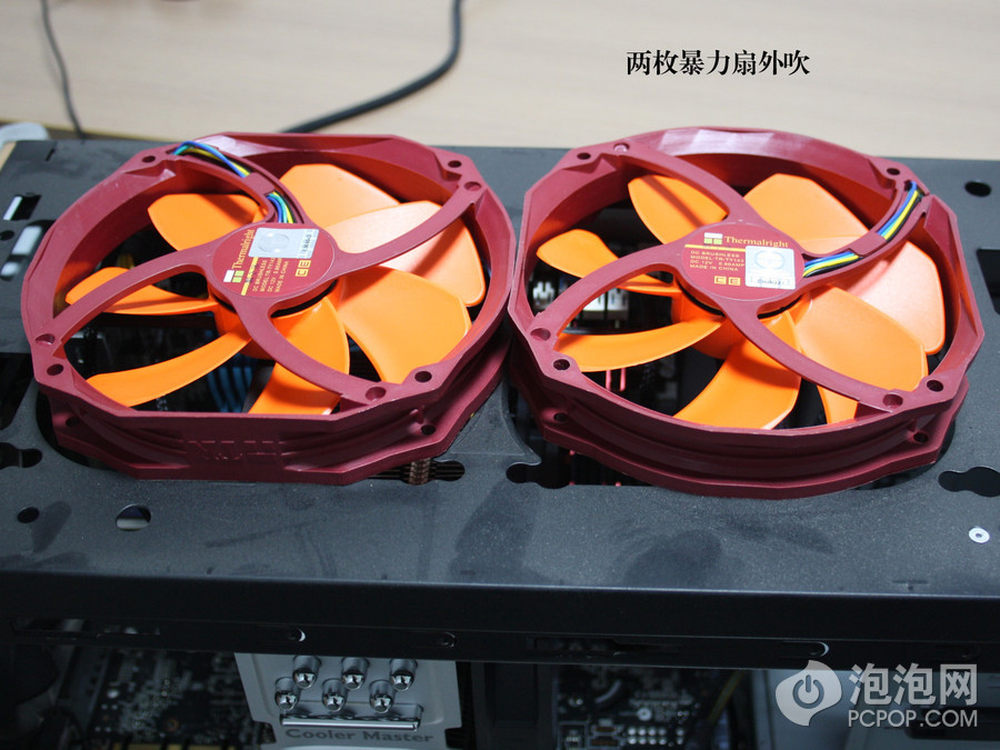

为了显眼，我们用利民的暴力扇来说明。图中的方式就是顶部风扇外吹的安装方式，只是真正测试时我们会按日常使用习惯，把顶部盖子扣好，机箱侧板也上紧。
10/21

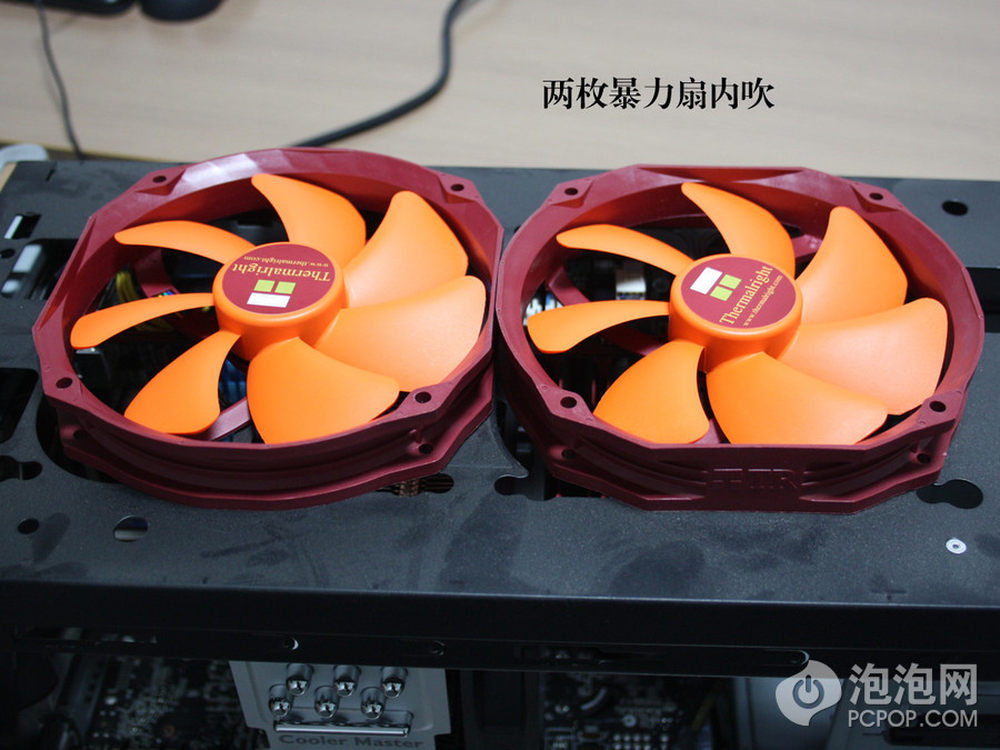

为了显眼，我们用利民的暴力扇来说明。图中的方式就是顶部风扇向内吹的安装方式，只是真正测试时我们会按日常使用习惯，把顶部盖子扣好，机箱侧板也上紧。
11/21
测试就要开始了
12/21
测试就要开始了
13/21
测试进行中……
14/21

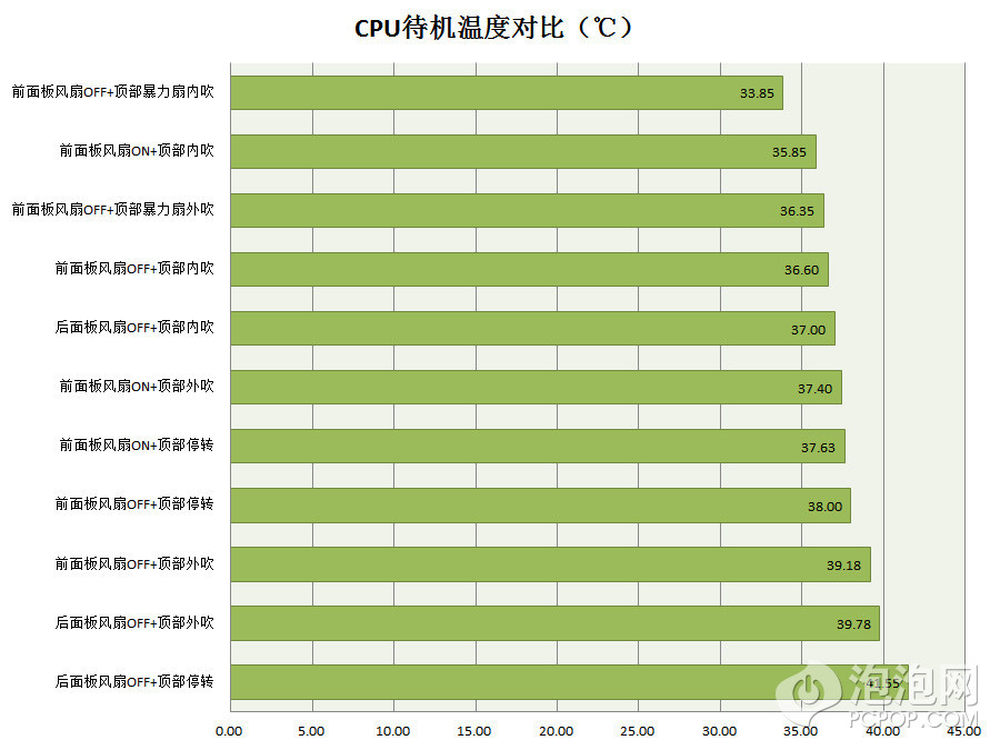

温度最低的是暴力风扇内吹 前面板风扇不开，最高的是后面板、顶部风扇全部关闭的时候（最后一名理所当然）。如果刨除暴力风扇的影响我们会发现顶部风扇外吹的效果整体不如内吹。这一点在满载时会不会体现出来呢。
15/21

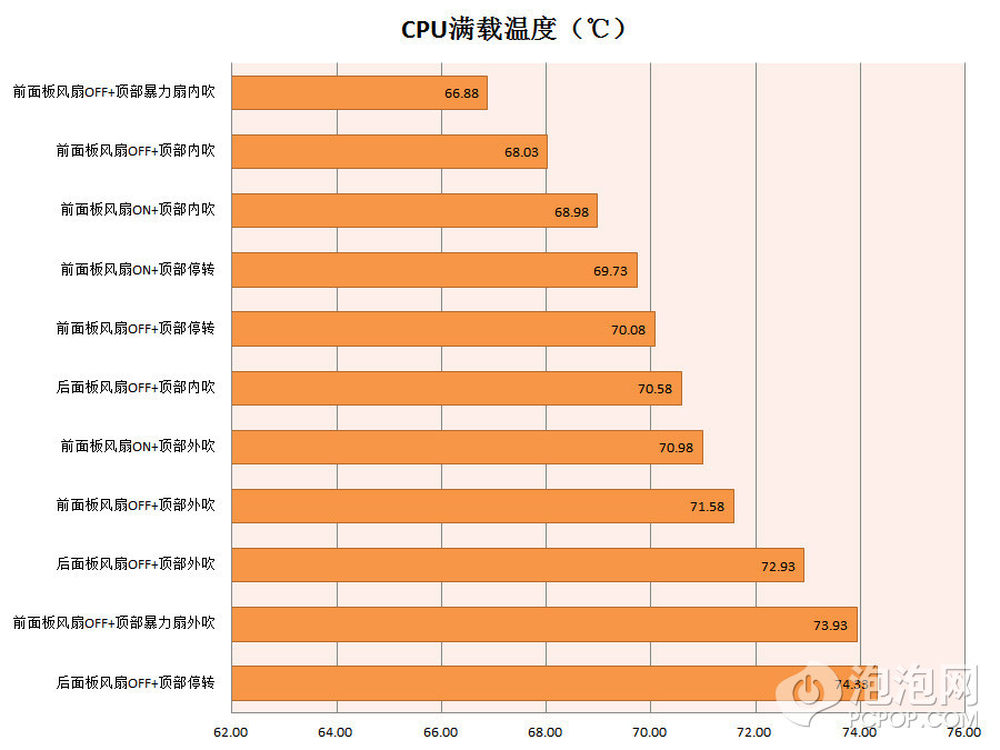

温度最高和最低的情况和待机一致。而比较意外的是哪怕是只采用普通风扇，内吹 前面板风扇关闭，也是温度最低的。而重要的规律出现了：顶部风扇外吹的效果不但不及向内吹的效果，甚至不如顶部风扇停转。
16/21

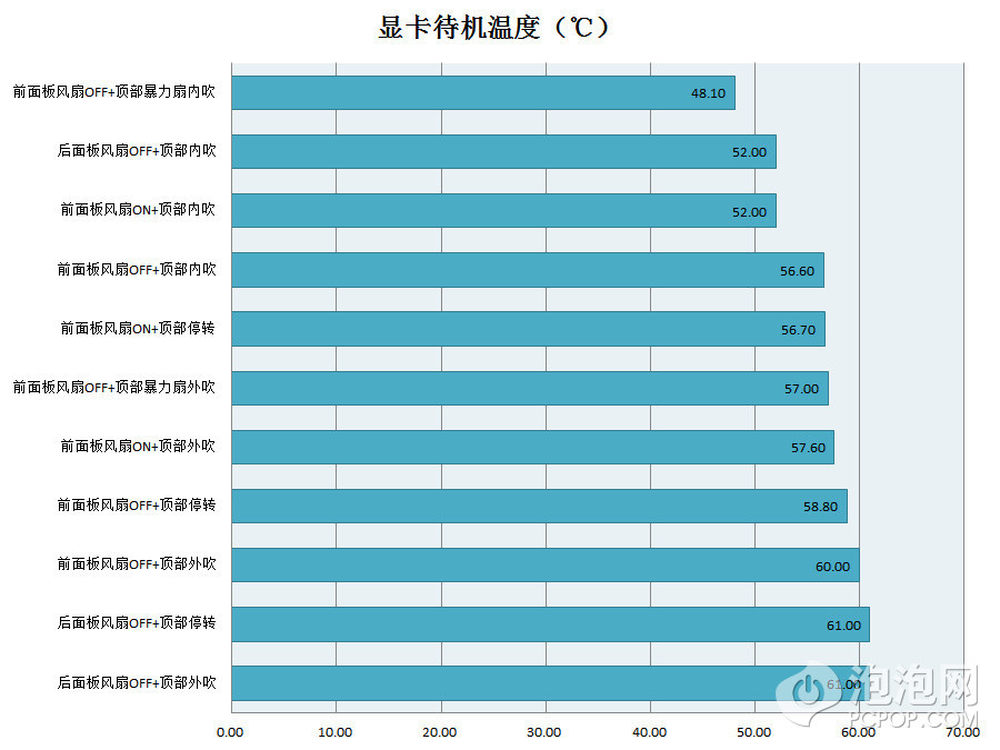

测试的显卡是GTX480公版卡，散热方式是全封闭式的，按说机箱内风流对他核心温度的影响应该不是很大。
但我们还是发现前面板风扇关闭，顶部采用暴力风扇内吹时待机温度最低。而前面板风扇如果开启，显卡温度都会更低。
17/21

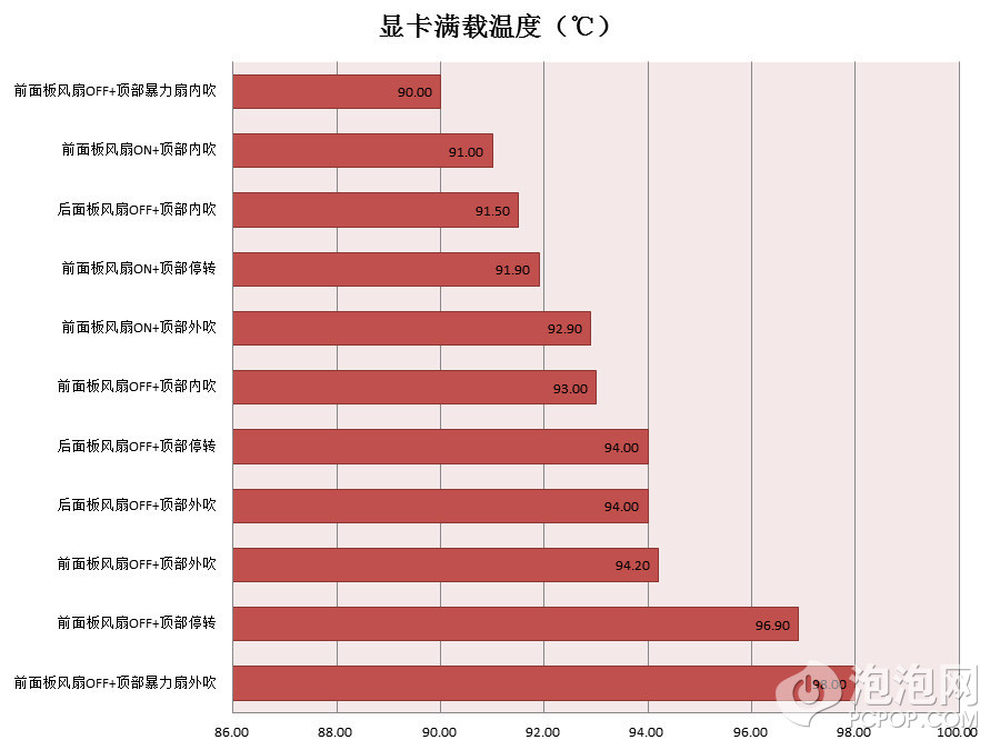

从结果看前面板风扇关闭时有三个成绩都垫底，但也出现了一个意外的情况：唯一一个前面板关闭的情况竟然温度最低，看来2个2500RPM的14cm风扇实在太给力了，风可以吹到下侧的显卡背面PCB上，确实有助于散热。
18/21

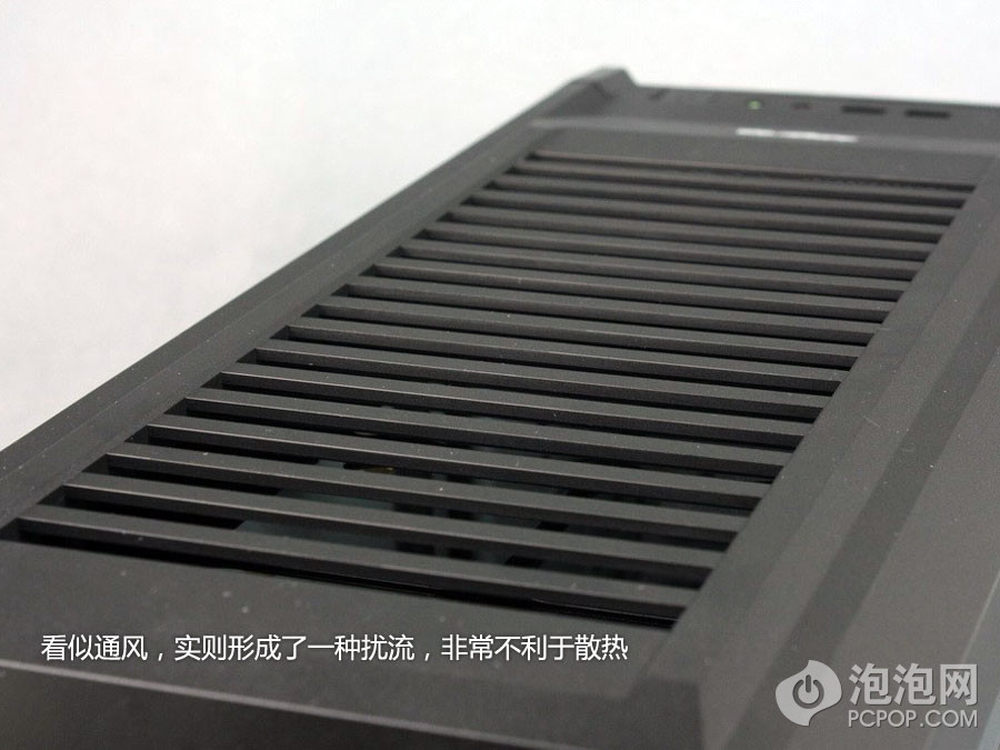

我们来看风扇外吹成绩差的原因，注意到联力K58是有百叶窗一样的顶盖的，对比之前四页的温度可以发现暴力风扇外吹往往是散热最不好的。我在测试前也没有想到这一点，因为概念上我觉得两枚顶部外吹的风扇可以有效把CPU附近的热风排走，给CPU周围乃至整个机箱上半部分创造一个更凉爽的环境。
但由于顶盖的存在，外吹时风流根本不能顺利排出机箱，猜测更多风流是反弹回来，在机箱顶部乃至整个机箱上半部分形成扰流，甚至影响了前进后出的空气流动。当我们换用普通风扇外吹时，这种扰动减小，散热情况就会好转。而顶部风扇内吹的方式也好于顶部不装风扇。
19/21

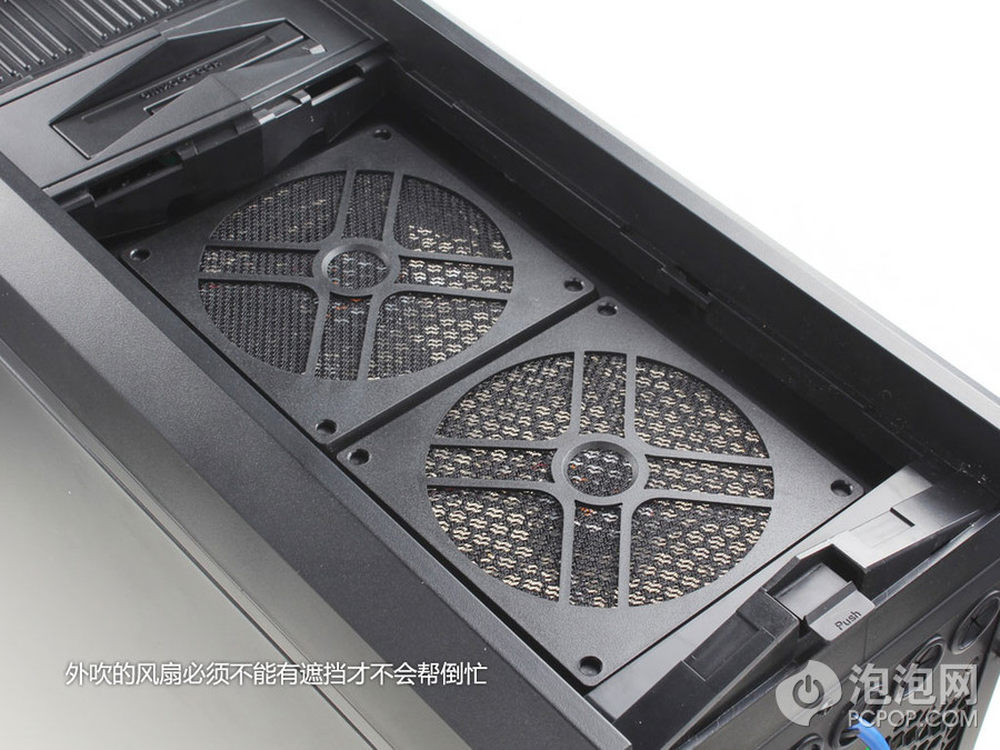

有很多机箱顶部都加了一套塑料模具，而对顶部风扇来说这个壳也许是多余甚至有害的。如果想实现概念中的“风道”，把热量从顶部排出机箱外，起码也要求机箱顶部风扇有这样的设计。实际上一层刚网加一层防尘网后，出风的效果也已经大打折扣了。
20/21

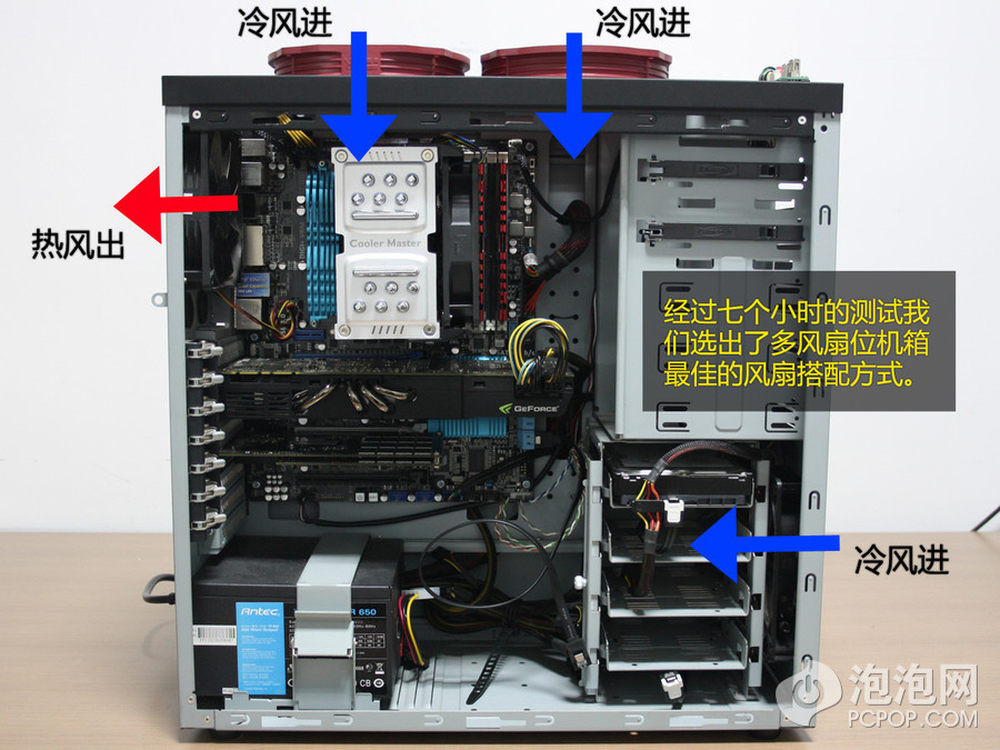

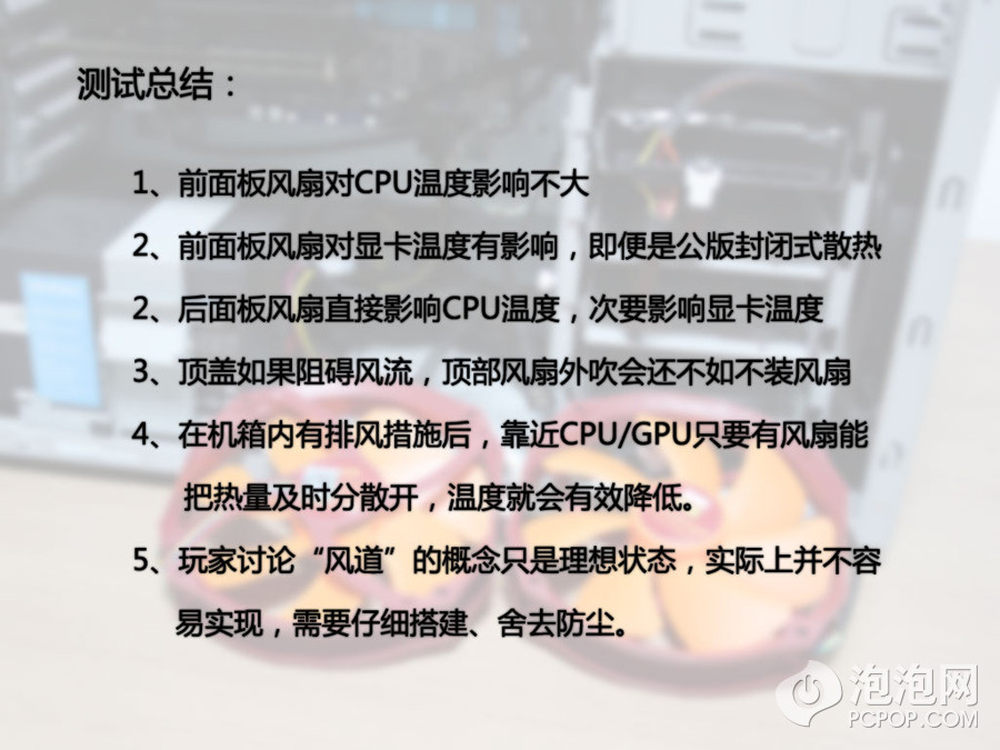

经过长久的测试我们最终找到了最佳的风扇安装方式。下一页您会看到我们也补上了去除顶盖后的散热效果：依然不太理想。
21/21
虽然7个小时的测试已经结束，但为了弄明白顶盖阻碍出风的问题，我昨天下午又重新搭起平台来，这次我特地没有扣顶盖。测试方法和之前一致，结果如下：
采用暴力风扇2枚外吹，前后风扇都开启。CPU的温度为72.4摄氏度，GPU的温度为94.8摄氏度。如果排在列表中和采用普通风扇外吹的成绩差不多。看来顶部风扇外吹的散热方式确实不如内吹。感兴趣的玩家可以加微博交流：点击这里。
