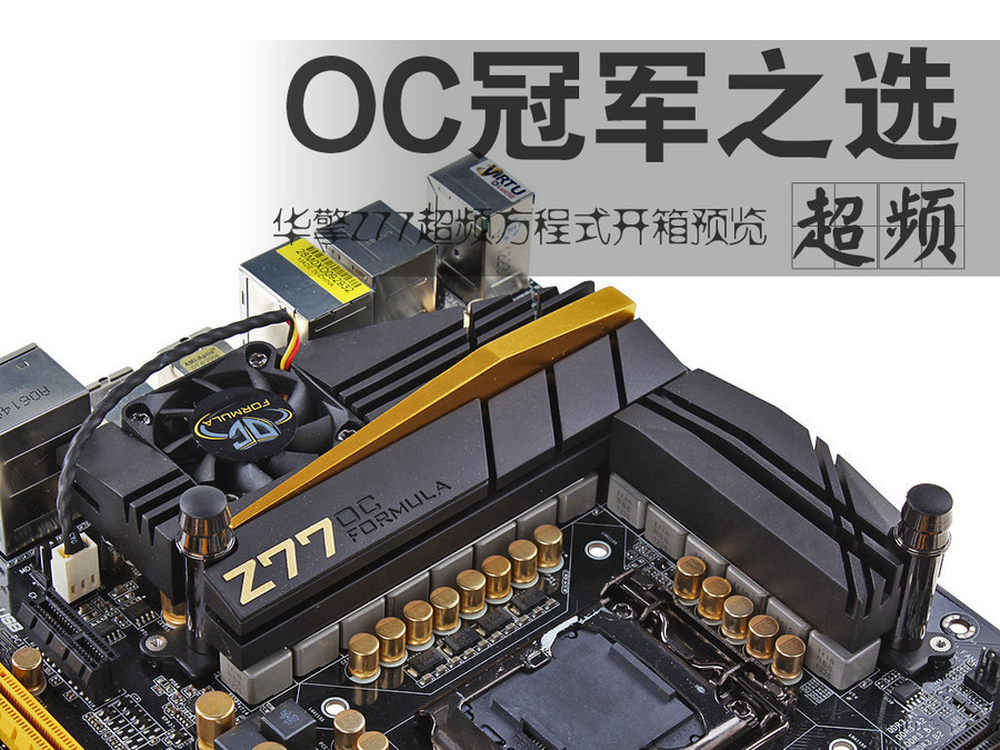

OC冠军之选！ 华擎Z77超频方程式开箱
1/18
超频一直是DIY玩家的梦想，在Ivy Bridge上市后，各大主板厂商纷纷发布了7系新品，不过专为超频定制的产品少之有少，为满足极限超频玩家需求，台湾著名主板厂商华擎推出了旗下首款OC专用主板--Z77 OC Formula，专为超频玩家定制。
华擎Z77 OC Formula采用了全新的黑橙设计，寓意超频。产品采用了12＋2相数字供电设计，MOSFET部分配备双塔热管散热器，预留水冷支持。PCB采用了顶级8层设计，并全面使用2盎司纯铜，另外为确保CPU和内存的最大兼容以及数据传输稳定，触点全部使用了15u纯金设计。
【狂飙7GHz 华擎Z77超频方程式破新纪录 】
2/18

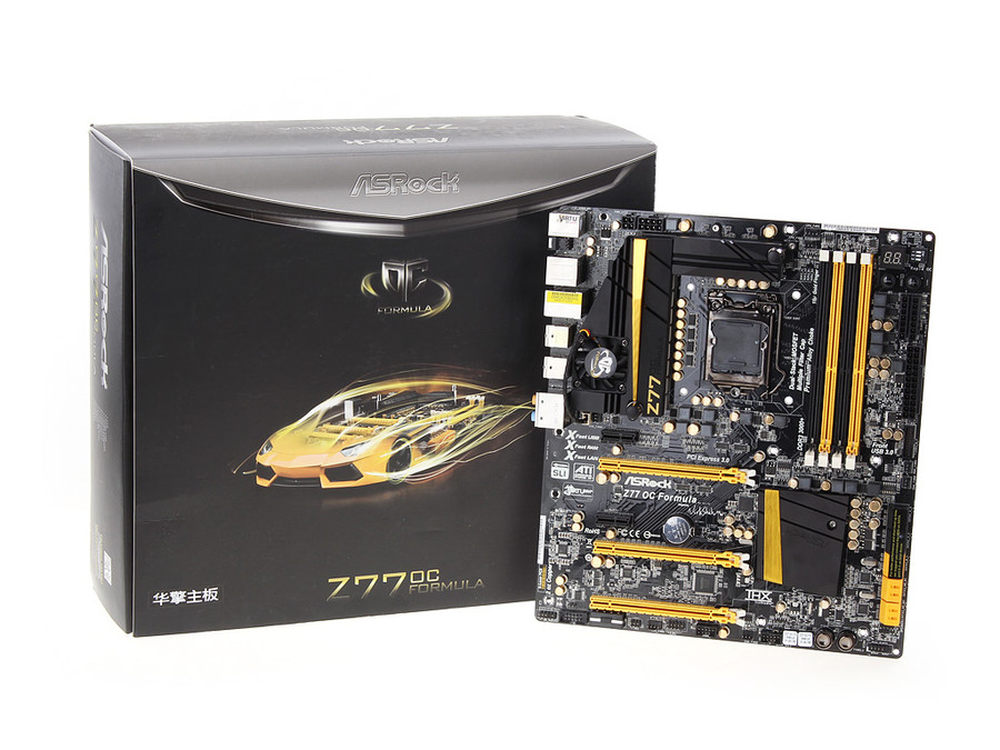

包装盒一览，布局很简单，而醒目的兰博基尼超跑寓意速度的巅峰，象征极速超频。
3/18

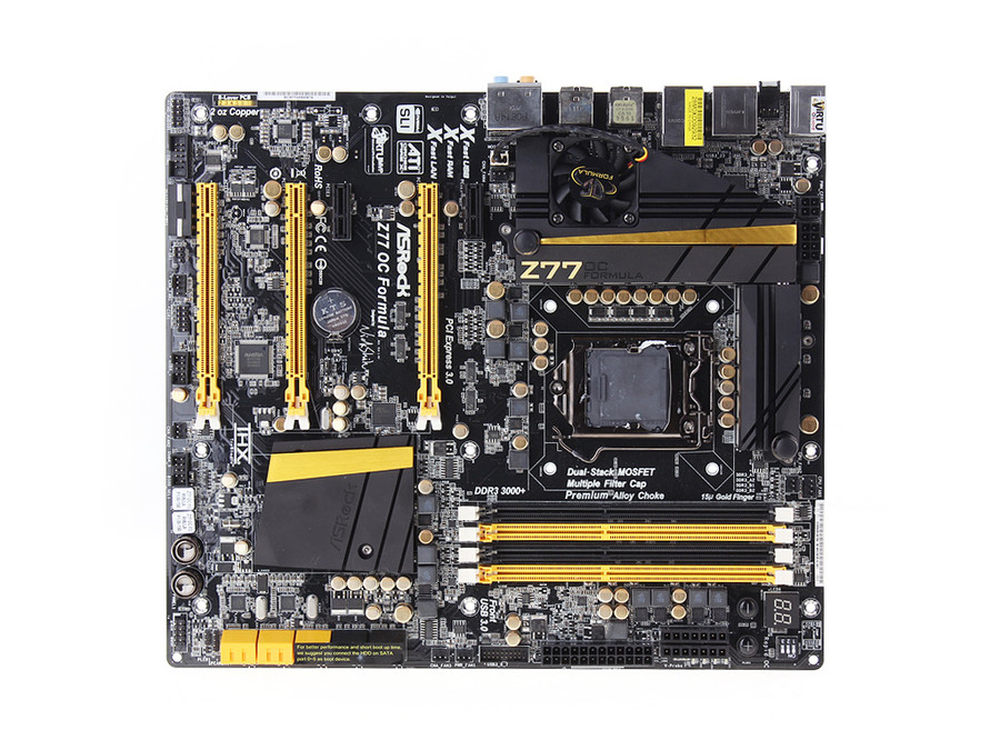

主板正面一览，超频味道十足的黑橙设计。
4/18

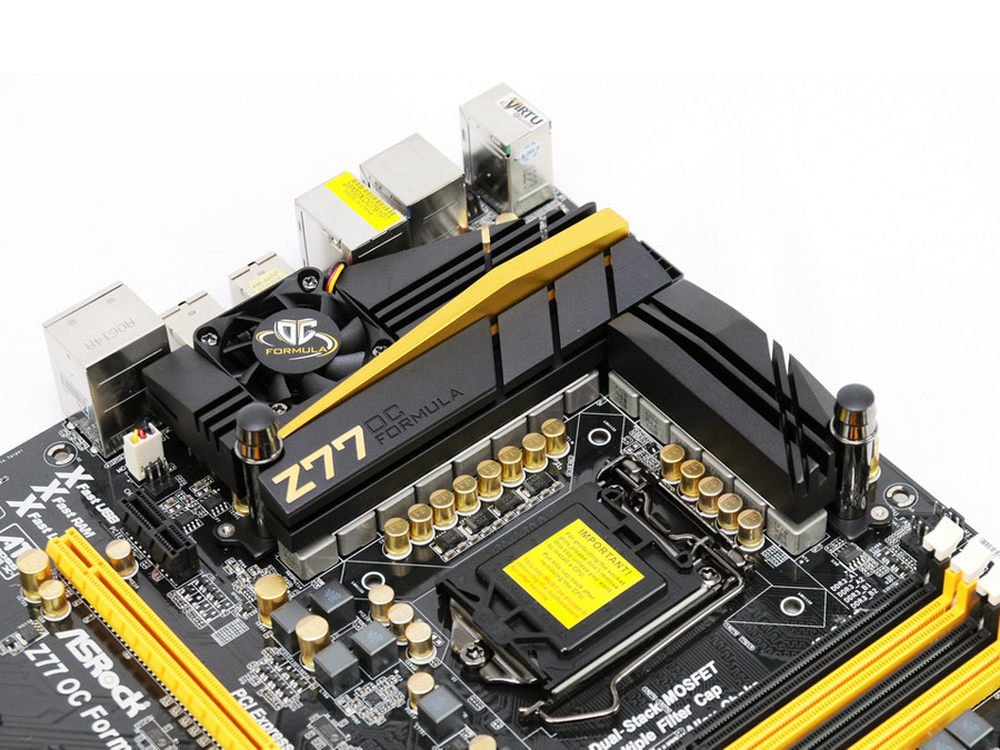

CPU供电一览，采用了12＋2相设计，并使用了不少钽电容。
5/18

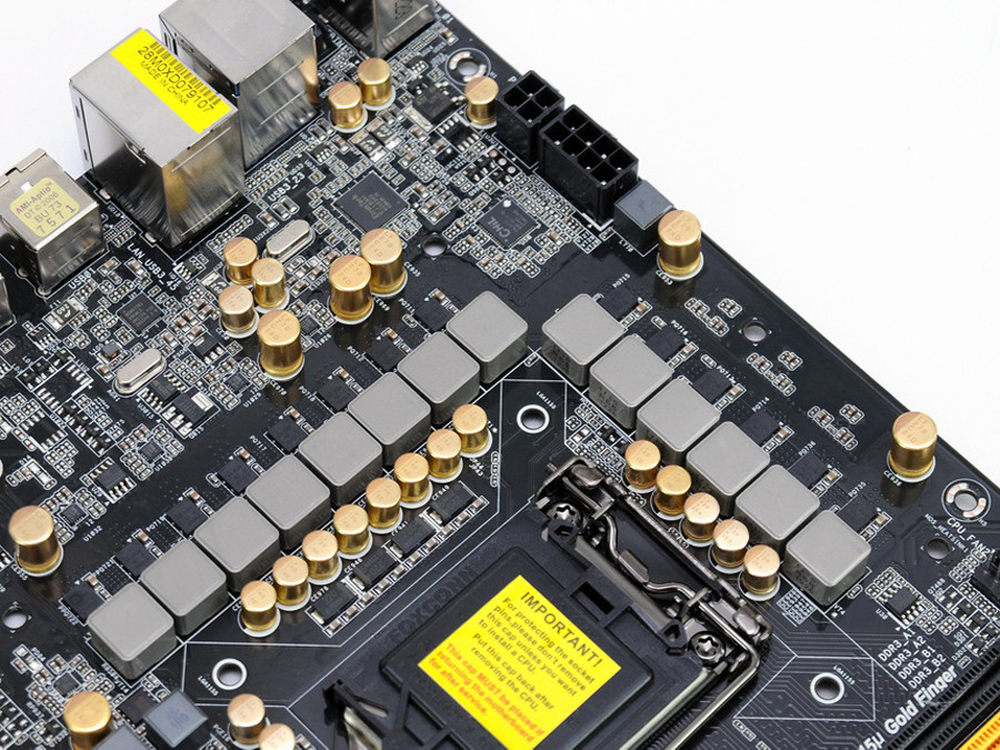

12＋2相供电使用了一上一下两MOSFET设计。
6/18

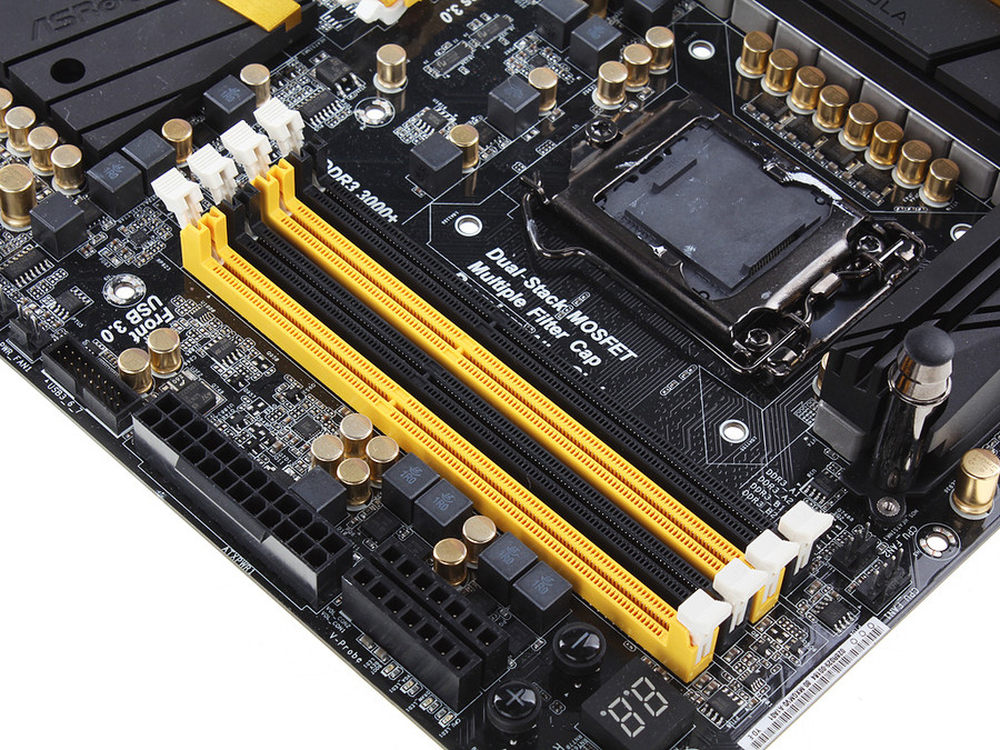

黑橙搭配的4个DIMM内存插槽，超频可以支持DDR3 3000MHz内存，并配备4相独立供电。
7/18

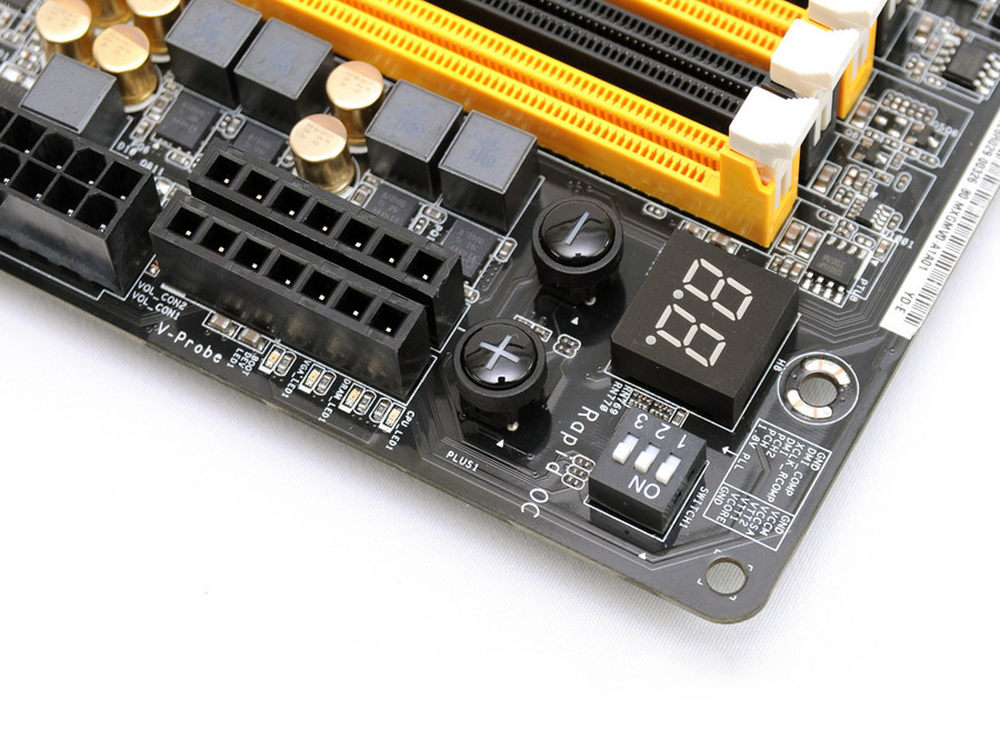

Debug指示灯、超频切换开关、硬件频率调整开关和电压测量点。
8/18

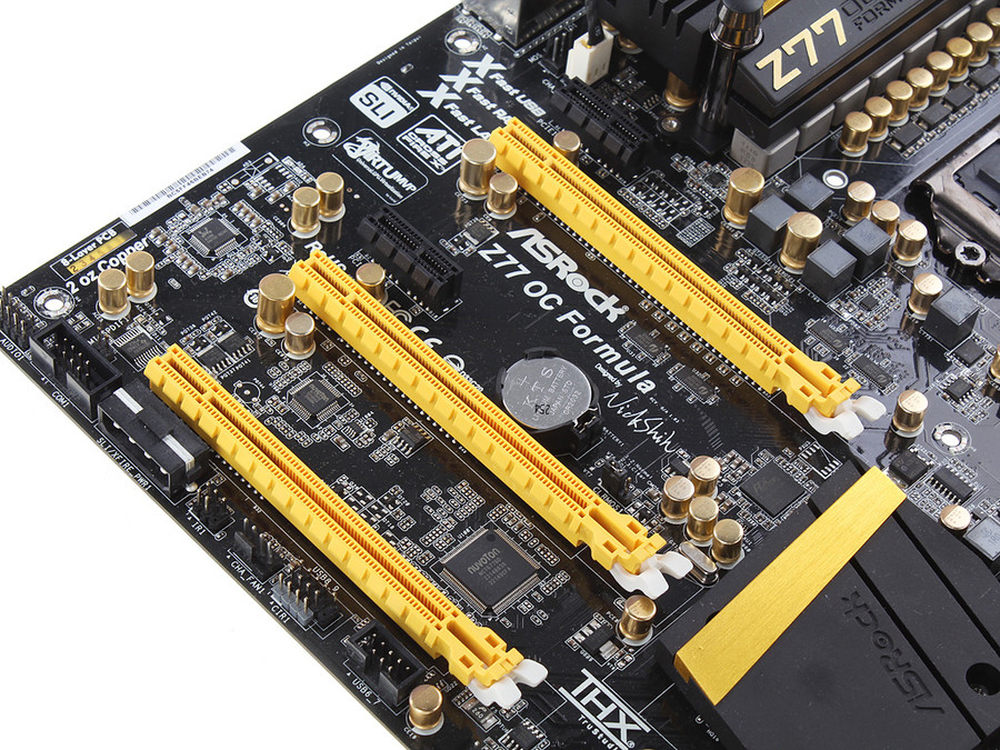

PCI扩展槽一览，包括3个PCI-Express x16插槽，支持双路SLI或CrossFire，另外还提供了2个PCI-Express x1插槽，值得注意的是为解决多路显卡的供电不足，在主板底部还额外提供了1个大4pin辅助供电接口。
9/18

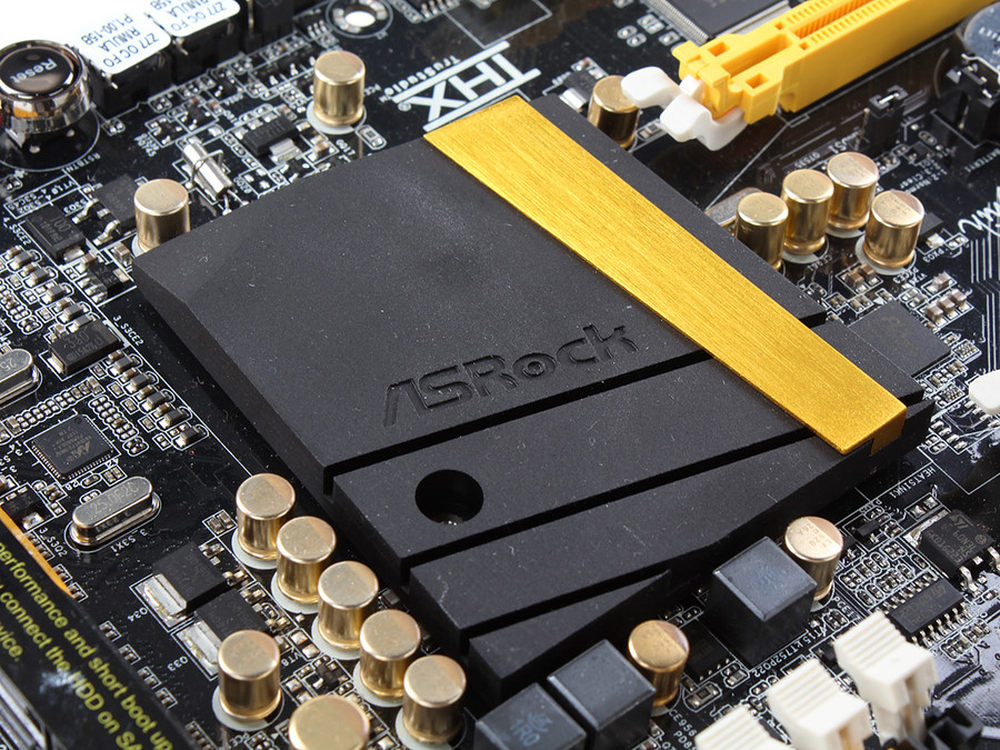

PCH散热片非常厚重，黑橙搭配非常醒目。
10/18

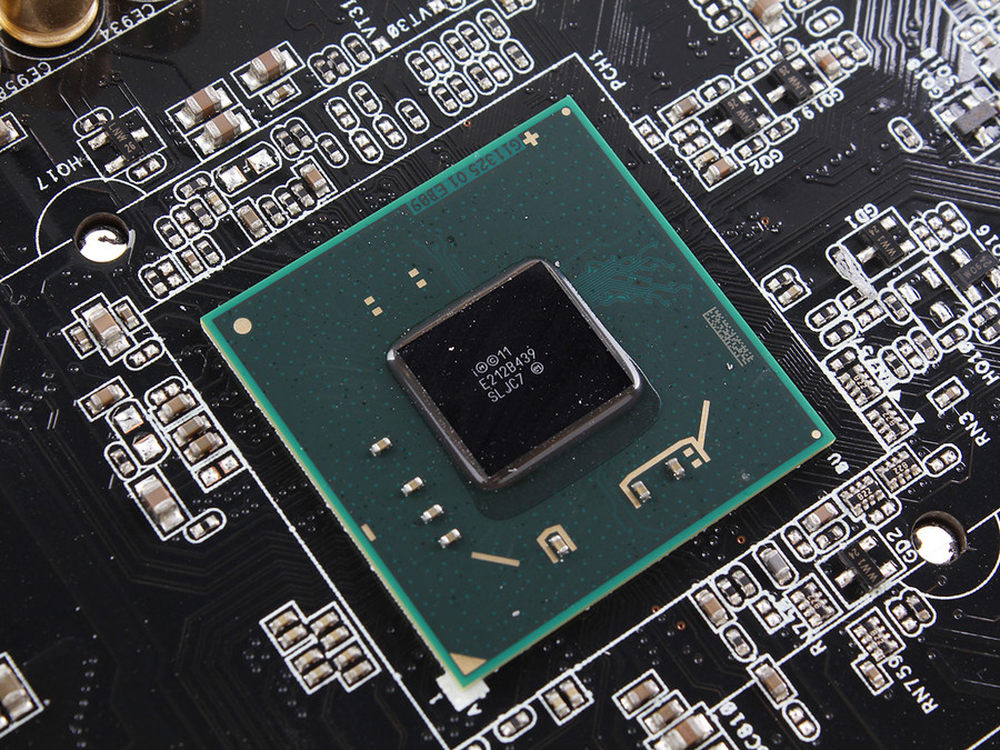

Z77 PCH芯片。
11/18

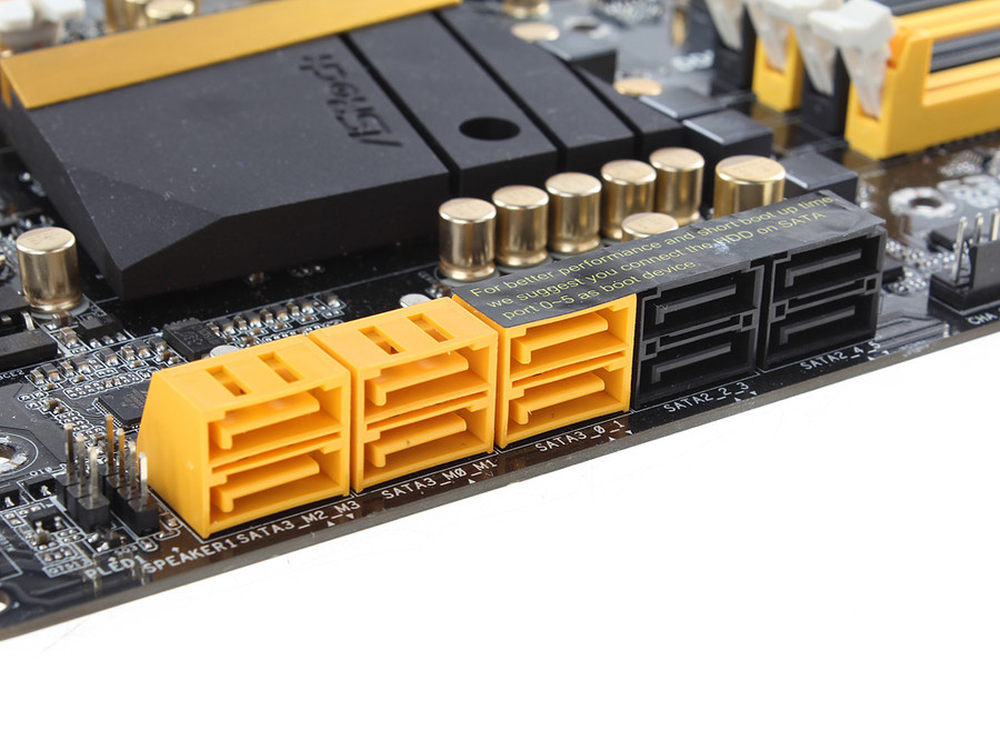

SATA接口一览，包括4个SATA 3Gbps接口和6个SATA 6Gbps接口，其中4个SATA 6Gbps接口来自第三方Marvell芯片扩展。
12/18

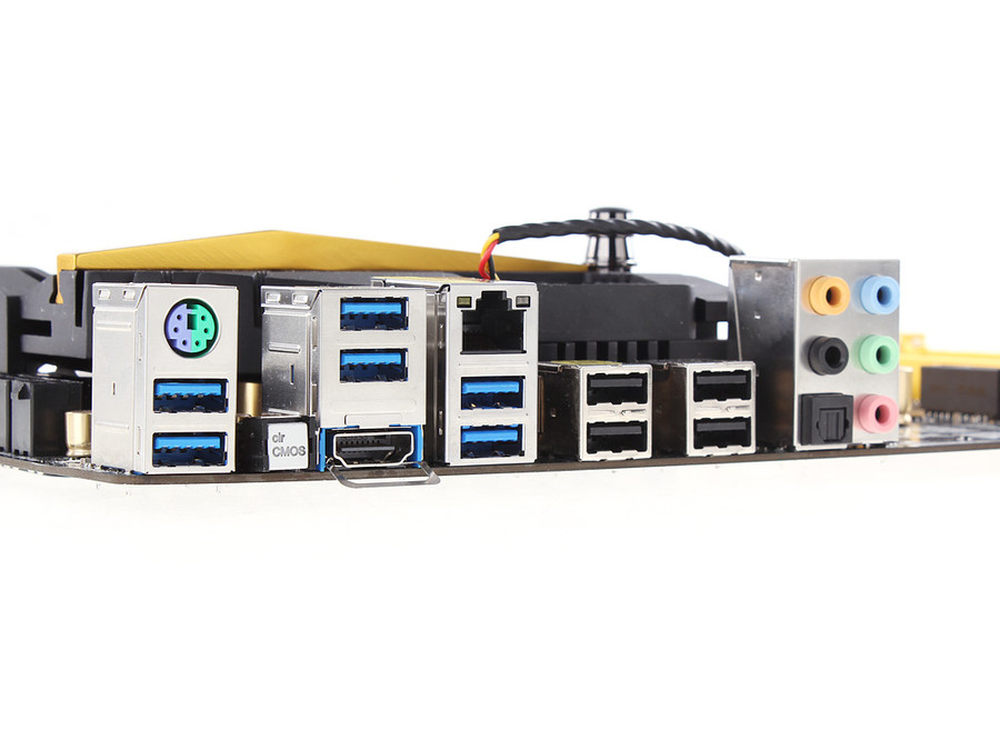

IO接口包括6个USB 3.0接口、4个USB 2.0接口，支持7.1声道音频输出和光纤输出，显示输出部分仅提供了1个HDMI接口，另外为了超频用户的方便，还提供了1个CMOS清空按钮。
13/18

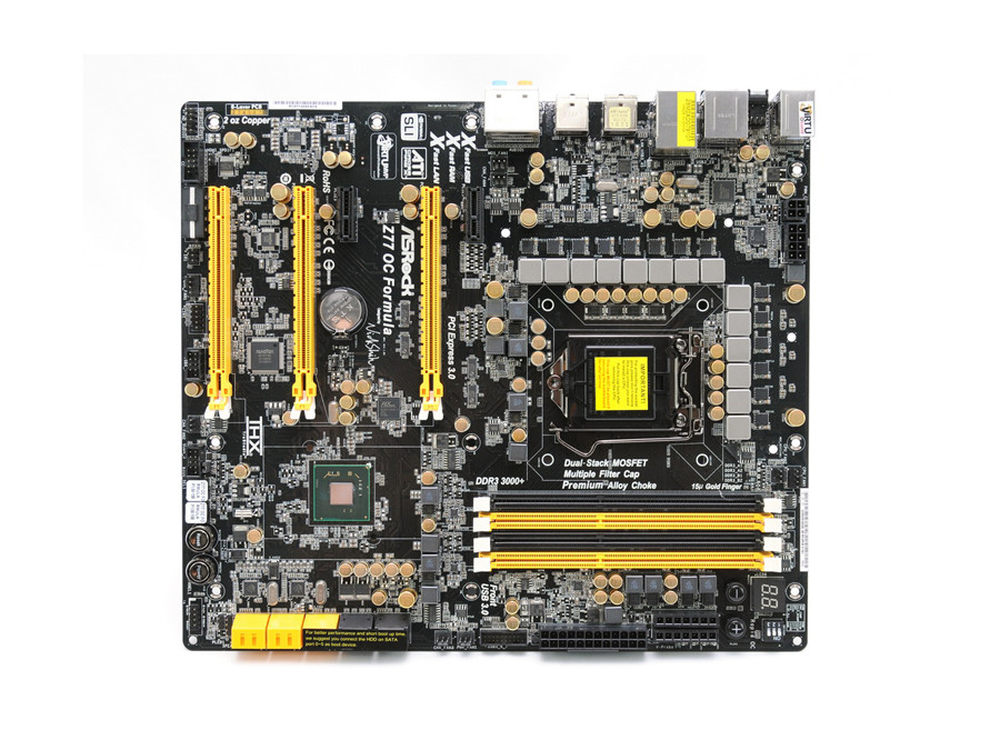

拆除散热片后的裸板，黑橙设计依然醒目。
14/18

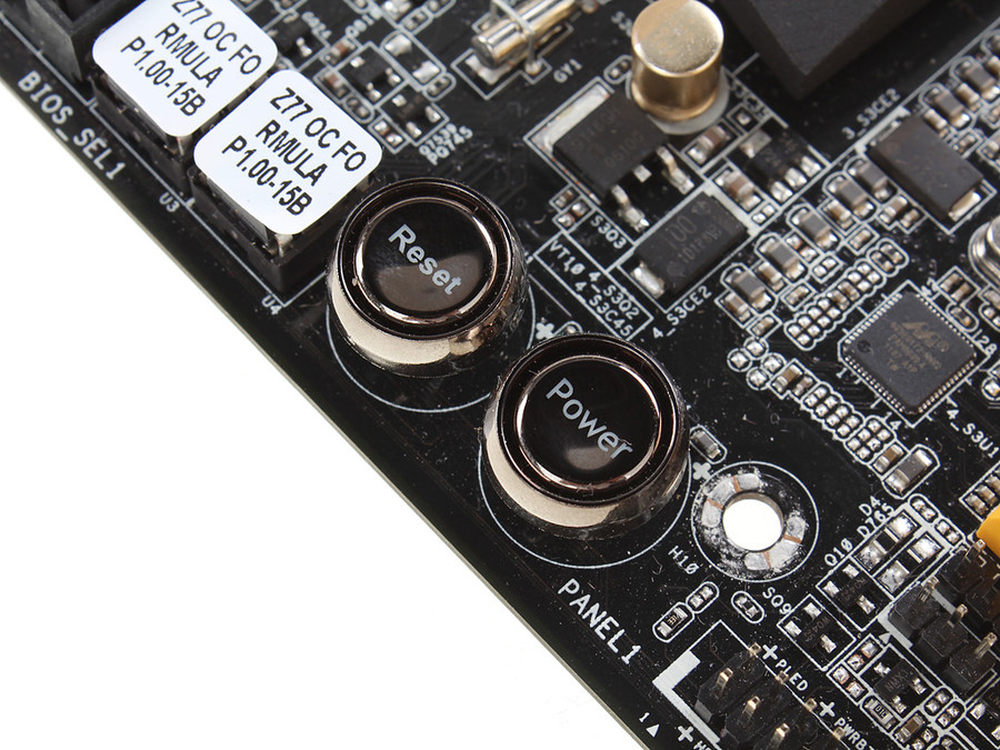

快速开机重启按钮，在旁边是双BIOS。
15/18

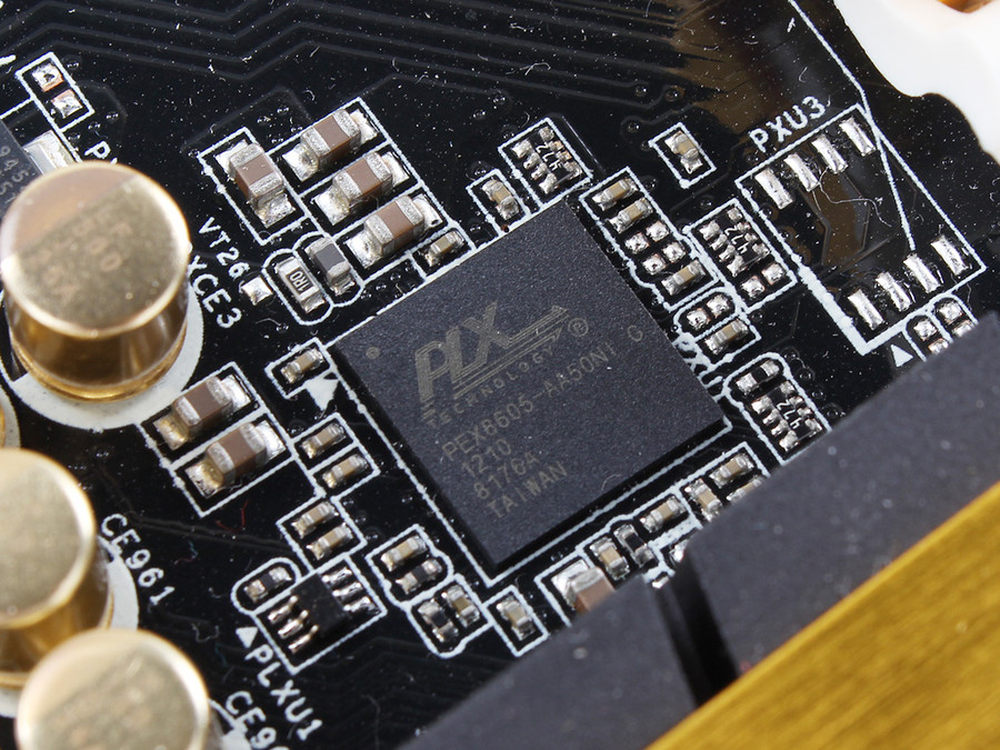

PLX PEX8605芯片，将Z77的4条PCI-Express x1通道整合为PCI-Express x4。
16/18

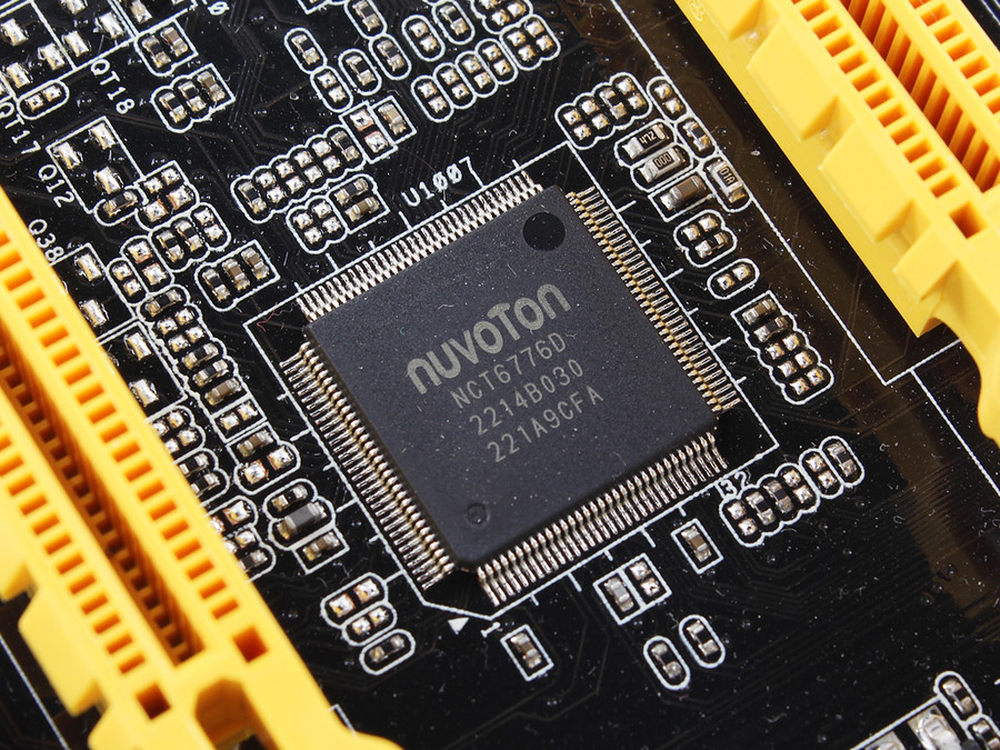

Nuvoton NCT6776D监控芯片，这颗芯片的作用是监控主板平台温度、电压以及风扇转速的。
17/18

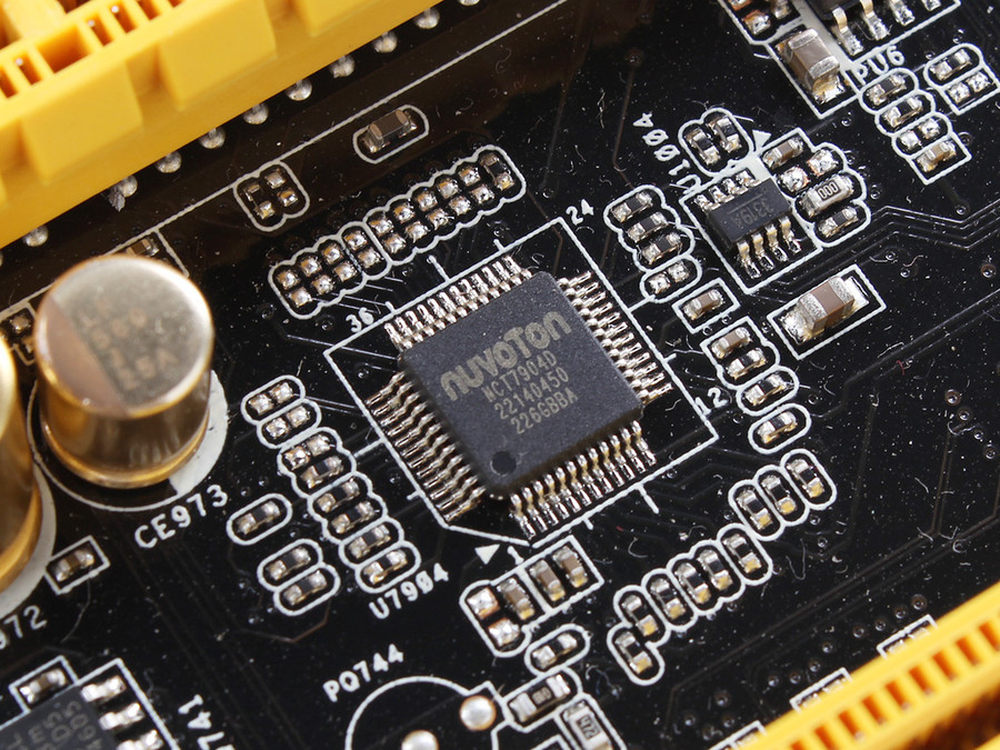

Nuvoton NCT7904D硬件监控芯片，主要用于高性能计算，诸如服务器、工作站的电压、风扇转速和温度监控。
18/18

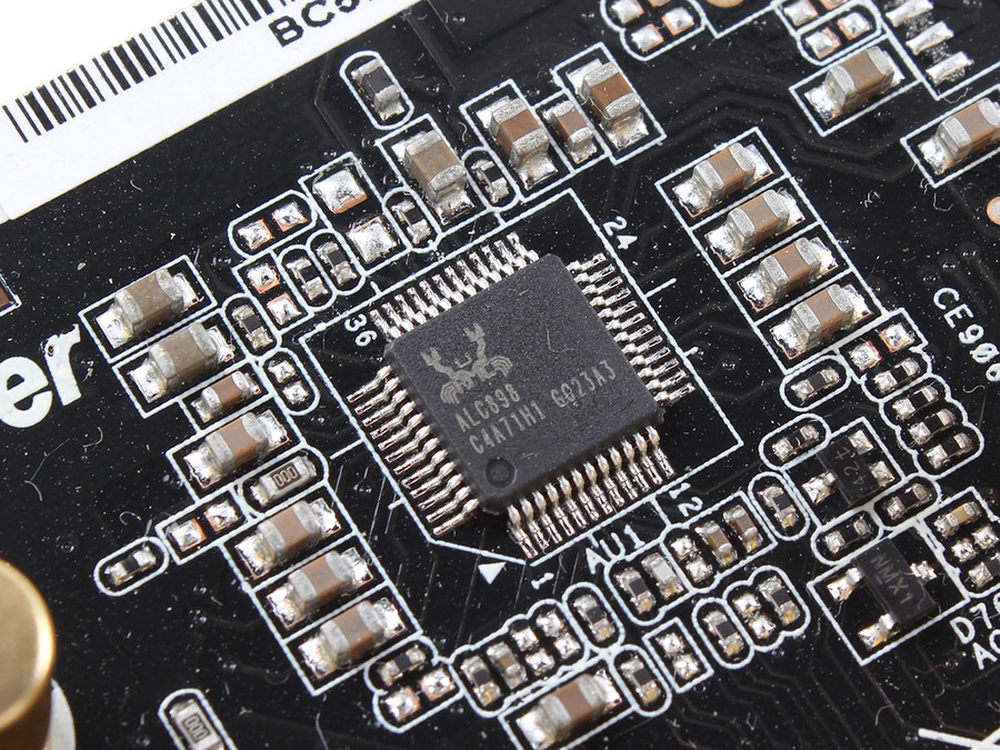

Realtek ALC898音频芯片，支持7.1声道蓝光音效。
