维修简单成本降低 iPhone5拆机细节图
1/43
日前国外专业拆解网站ifixit将iPhone5大卸八块，拆成了单个的零件，让我们更好的了解到iPhone5的设计以及手机中的各种零件，下面就让我们通过ifixit拍摄的图片来看一下iPhone5的内部设计。文中图片均来自ifixit。
2/43

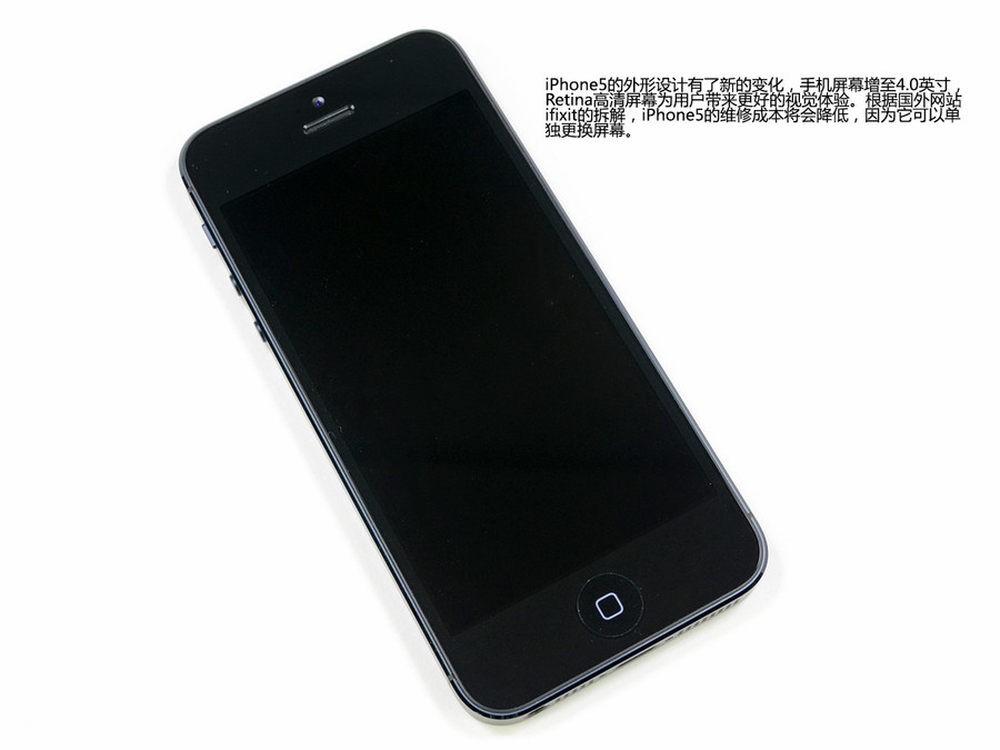

iPhone5的外形设计有了新的变化，手机屏幕增至4.0英寸，Retina高清屏幕为用户带来更好的视觉体验。根据国外网站ifixit的拆解，iPhone5的维修成本将会降低，因为它可以单独更换屏幕。
3/43
iPhone5的耳机接口从顶部移到了手机底部，数据线接口更换成了体积更小的8针接口。在接口两边有两颗螺丝，要想拆开手机首先要将这两颗螺丝卸下来。
4/43
iPhone5的耳机接口从顶部移到了手机底部，数据线接口更换成了体积更小的8针接口。在接口两边有两颗螺丝，要想拆开手机首先要将这两颗螺丝卸下来。iPhone5所采用的五星螺丝需要专用的螺丝刀来拆卸。
5/43
将螺丝卸下之后就可以取下手机屏幕，这里需要使用一个吸盘，这样可以更加安全的拿掉iPhone5的屏幕。
6/43
iPhone5可以取下屏幕面板，而不是像iPhone4/S那样整个前面板是一体的。这样iPhone5的维修成本将会降低，屏幕出现问题直接更换屏幕即可。
7/43
取下屏幕面板时一定要小心，因为屏幕排线被固定在机身上，取下屏幕前要先将固定排线的螺丝取下来。
8/43

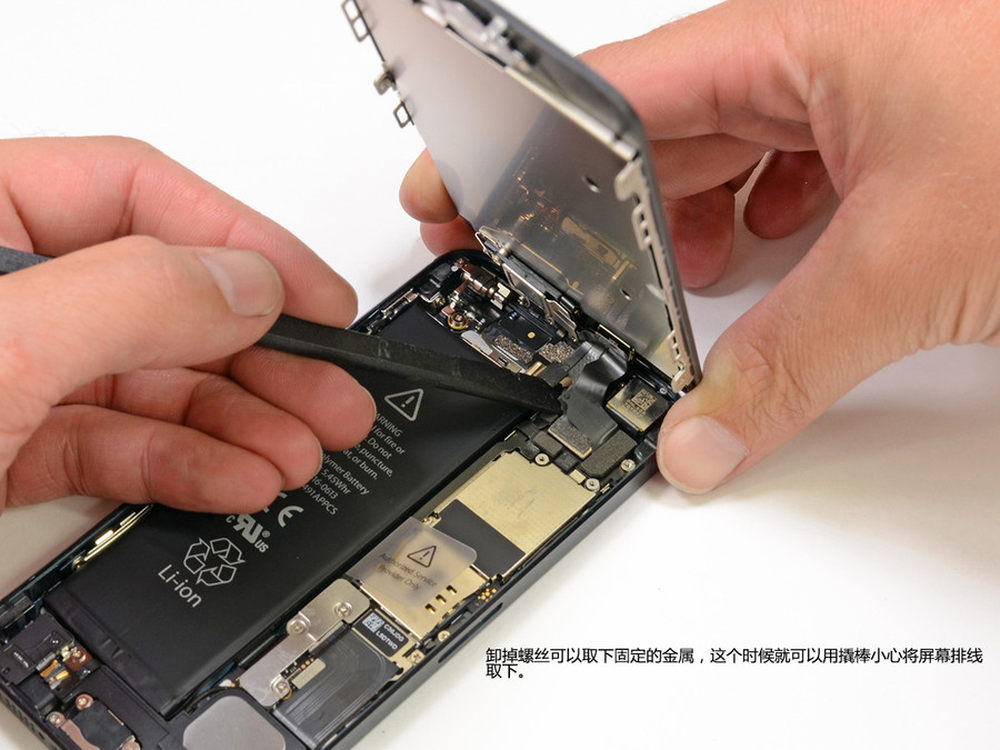

卸掉螺丝可以取下固定的金属，这个时候就可以用撬棒小心将屏幕排线取下。
9/43
取下排线就可以将整个iPhone5的屏幕取下。
10/43
取下排线就可以将整个iPhone5的屏幕取下。
11/43
拿掉屏幕之后就可以取下手机电池。取下电池前也要先将排线取下，拿掉排线之后就可以通过电池边上的塑料将电池取下。
12/43
拿掉屏幕之后就可以取下手机电池。取下电池前也要先将排线取下，拿掉排线之后就可以通过电池边上的塑料将电池取下。
13/43
iPhone5的电池容量为1440毫安时，待机时间为225小时，3G上网时间为8小时。这块电池是索尼提供的。
14/43

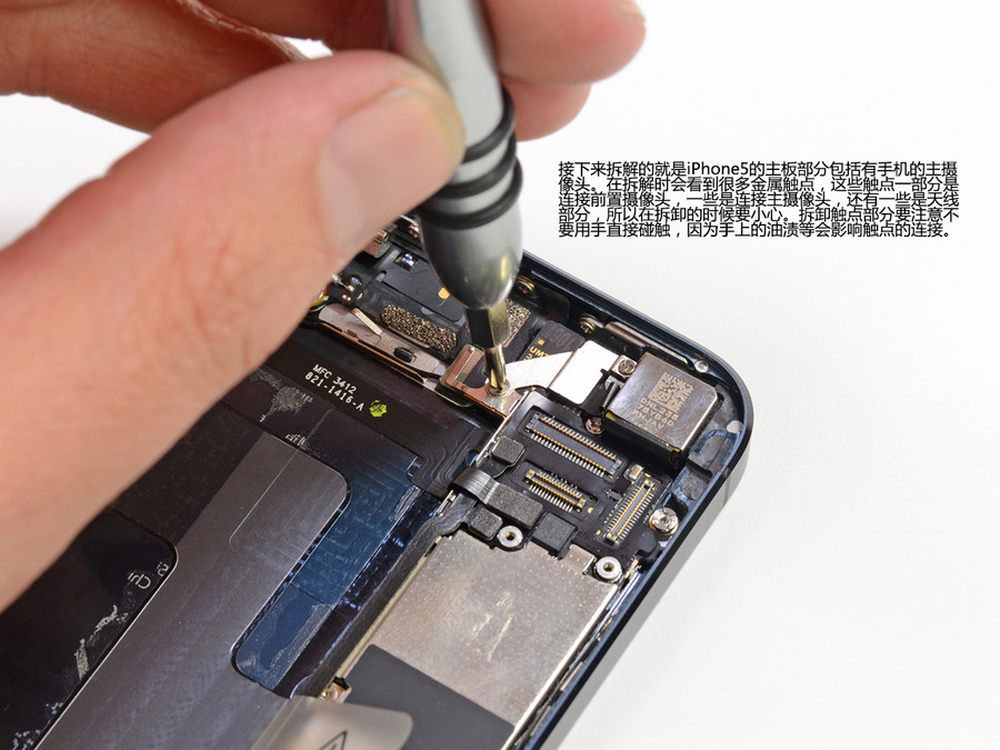

接下来拆解的就是iPhone5的主板部分包括有手机的主摄像头。在拆解时会看到很多金属触点，这些触点一部分是连接前置摄像头，一些是连接主摄像头，还有一些是天线部分，所以在拆卸的时候要小心。拆卸触点部分要注意不要用手直接碰触，因为手上的油渍等会影响触点的连接。
15/43
在这里会有一根线连接主板，拆卸的时候要特别注意。
16/43

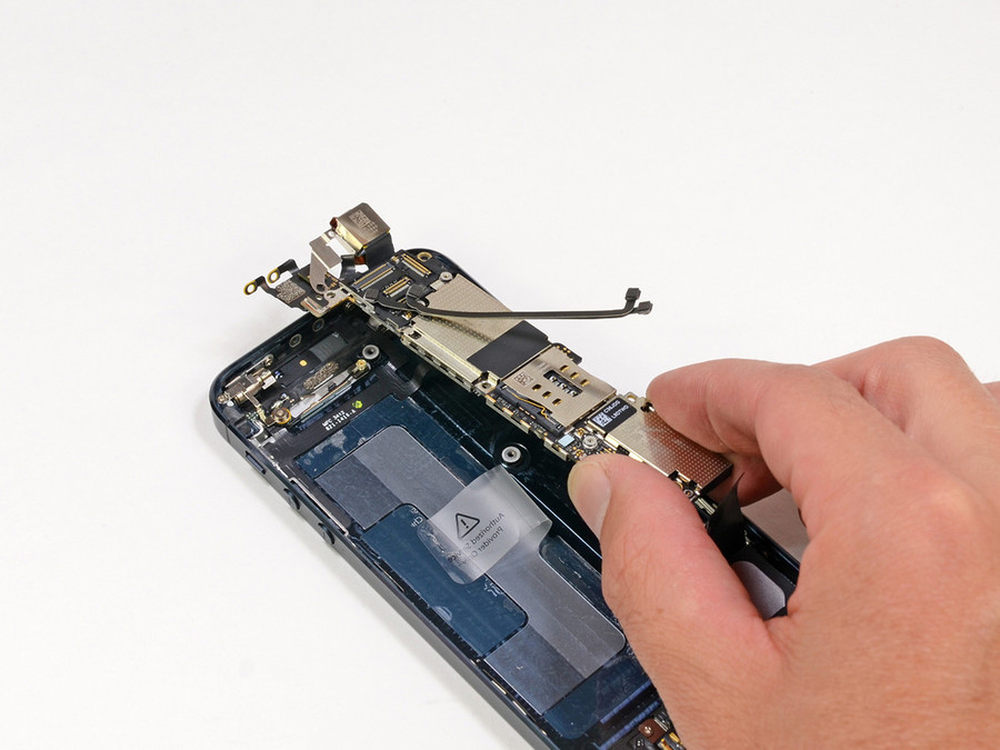

iPhone5内部的螺丝大多都是十字螺丝，取下之后就可以拿下手机的主板部分。
17/43
取下iPhone5主板
18/43
取下iPhone5主板
19/43
iPhone5的摄像头通过螺丝与主板连接，拧下螺丝
再将排线取下就可以拿下摄像头。
20/43
iPhone5主板
21/43
iPhone5主板
22/43
A6处理器
23/43
A6处理器
24/43
iPhone5主板
25/43
iPhone5内部设计
26/43
iPhone5麦克风、3.5mm耳机接口以及8针闪电接口
是固定在一起的。
27/43
iPhone5麦克风、3.5mm耳机接口以及8针闪电接口
是固定在一起的。
28/43
iPhone5的麦克风组件以及8针闪电接口
29/43

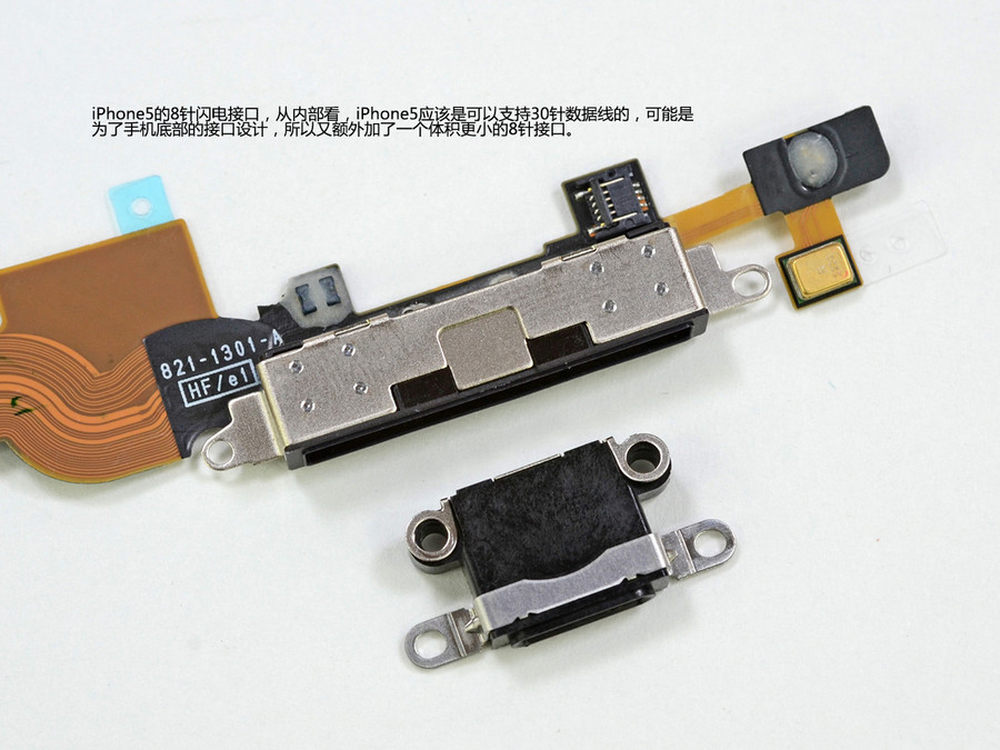

iPhone5的8针闪电接口，从内部看，iPhone5应该是可以支持30针数据线的，可能是为了手机底部的接口设计，所以又额外加了一个体积更小的8针接口。
30/43
苹果iPhone5 8针闪电接口
31/43
苹果iPhone5 8针闪电接口细节
32/43
苹果iPhone5 8针闪电接口细节
33/43
苹果iPhone5 8针闪电接口细节
34/43
iPhone5震动器
35/43
iPhone5听筒
36/43
iPhone5 Home键
37/43
卸掉这个金属板就可以看到iPhone5的屏幕了，拆卸很方便。
38/43
黑色iPhone5的边框在摩擦之后会出现掉漆的情况
39/43
虽然iPhone5采用的是索尼的摄像头，但是进行了改进，左边的iPhone5摄像头与索尼的有明显的区别。
40/43
防刮测试
41/43
在机身都布满划痕的时候，iPhone5的主摄像头玻璃没有任何划痕
42/43
iPhone5前置摄像头
43/43
iPhone5所有零部件
