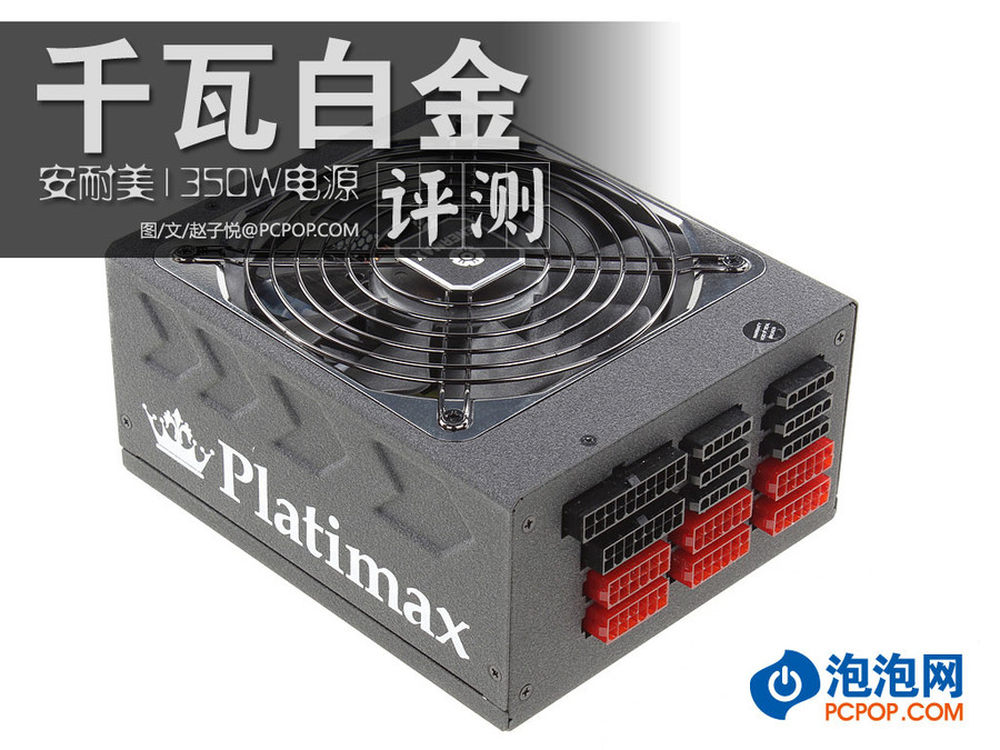

顶级高效 安耐美1350W白金牌电源评测
1/30
在高调推出金牌产品“MAXREVO极致冰核”电源之后,安耐美新80PLUS白金牌效率认证电源系列—PLATIMAX白金冰核,开始了新一轮的“效率竞赛”,并且多以高瓦数为主。除了主打高端玩家市场之外,进一步展现了,安耐美依然是全球领军电源品牌之一。 在近日,安耐美推出了Platimax白金冰核的1350W电源,继承ENERMAX安耐美创新设计之专利独有之高功率密度变压器,及铜桥数组传导技术外,更加强了散热片的设计,并搭配简洁干净的线路布局,提升内部散热表现,突破效率瓶颈。那么下面我们就来详细了解一下这款电源吧。
2/30

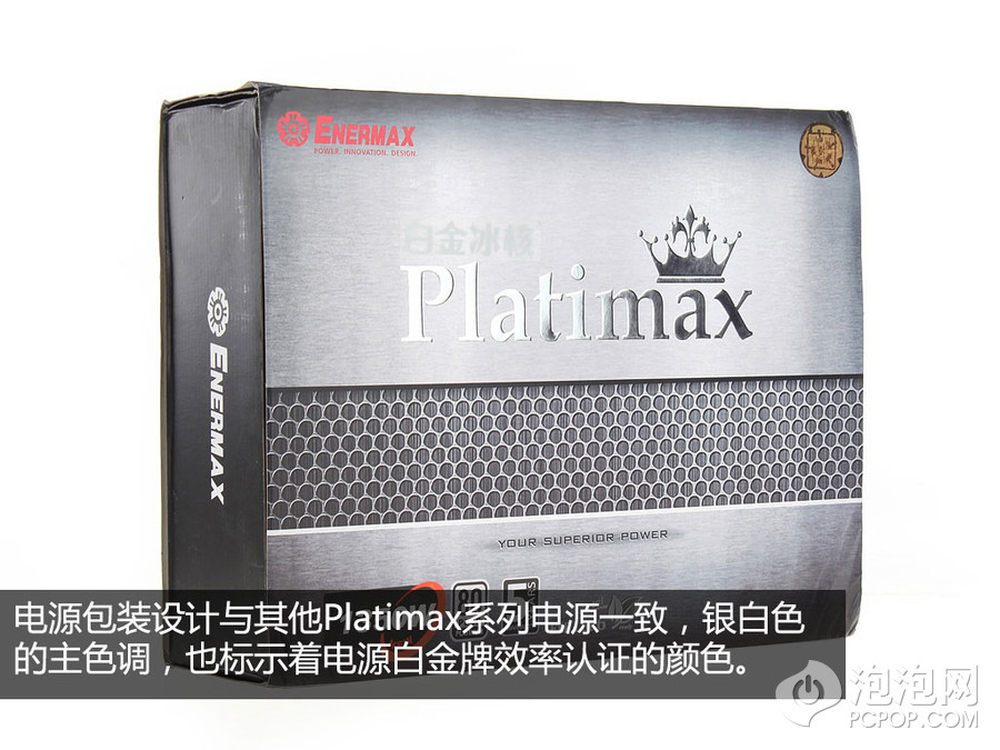

电源包装设计与同系列的产品一样,以灰白色调为主。从外包装设计上,让用户意识到这款系列电源通过了80Plus白金认证。
3/30

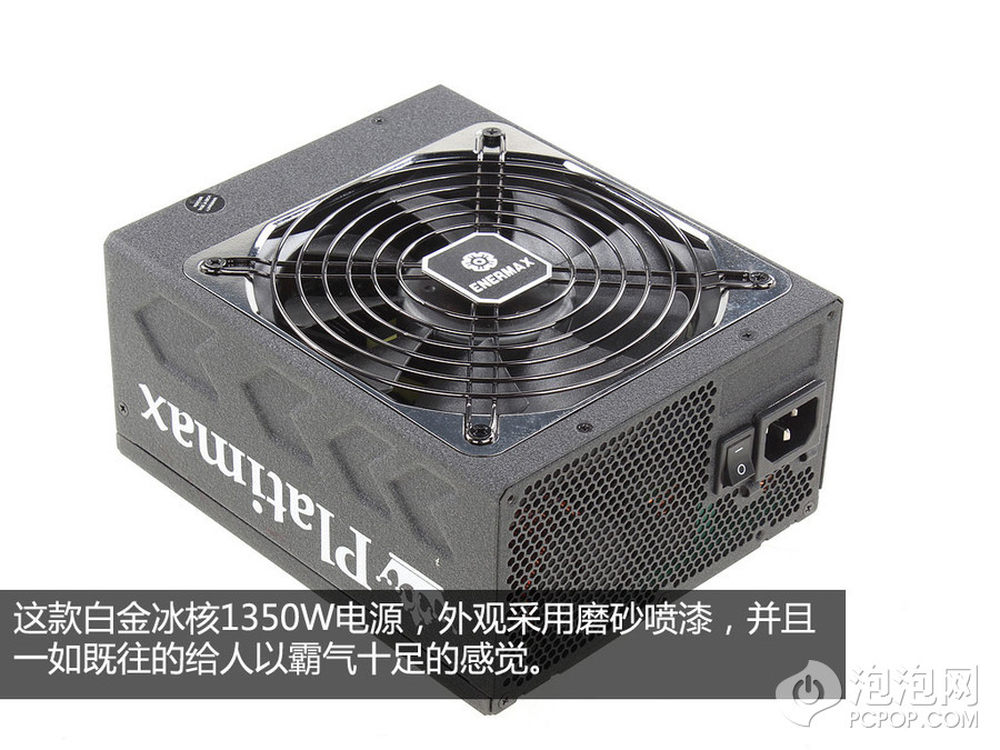

电源外观设计,也同样采用超长尺寸设计,这是因为电源额定功率高,需要更大的空间进行散热。另外电源的外观设计,也很有立体感。
4/30

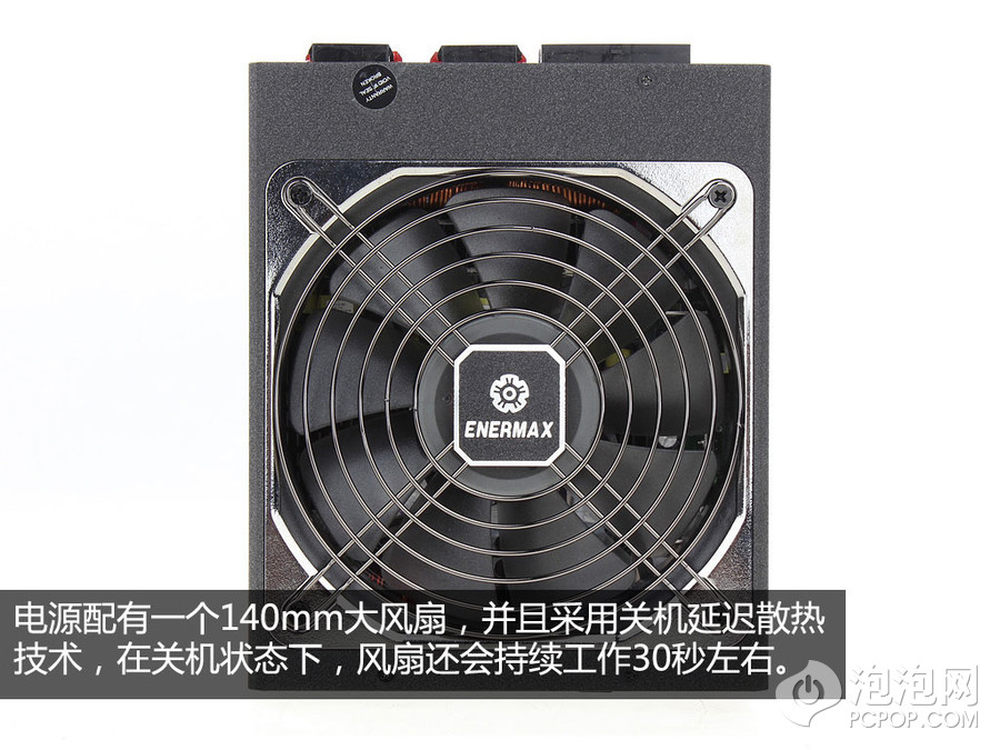

风扇一直都会安耐美的传统强项,这款电源使用的风扇也同样如此。一款140mm蝠扇,可以提供强劲的风力,并且磁悬浮的轴承可以保正足够的安静。并且电源风扇采用智能延迟设计,可以在关机30秒内,继续工作,为电源持续散热。
5/30

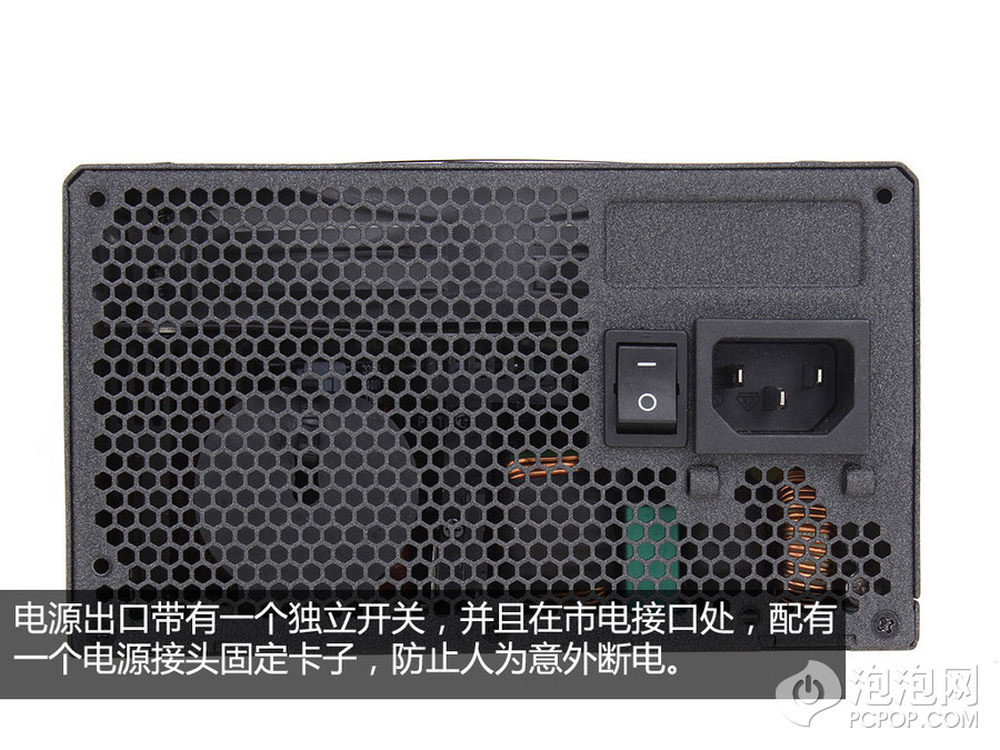

电源出风口,配有一个常规的电源独立开关。同时,在市电接入口,配有一个电线固定卡子,放置电源被人为误碰,而导致断电。
6/30

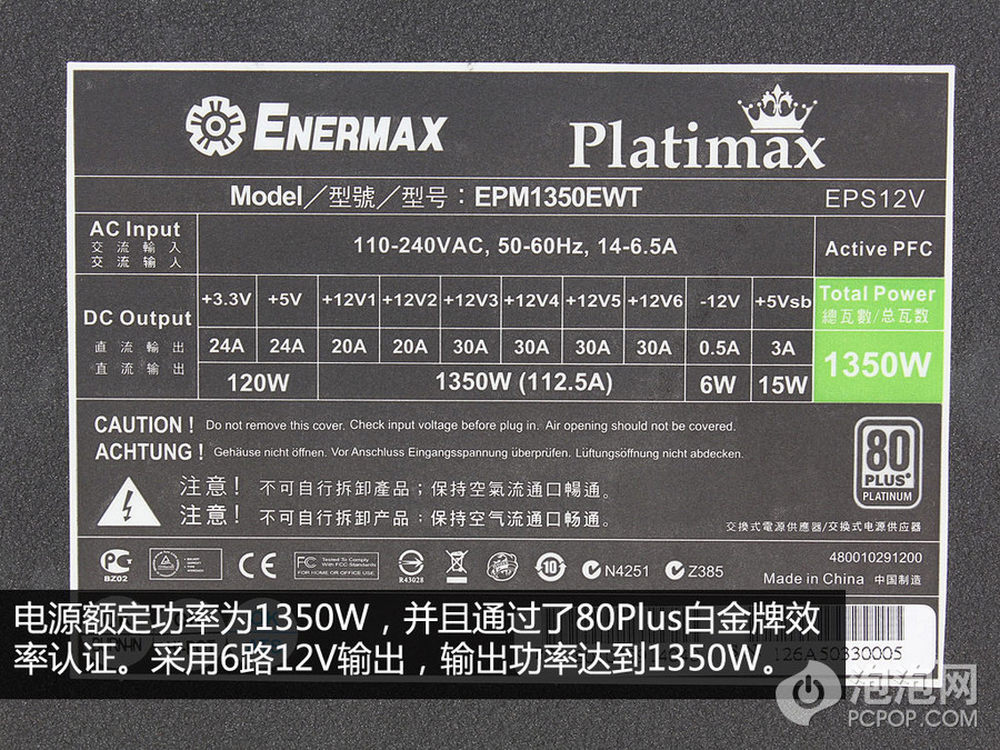

电源额定功率为1350W,采用6路12V设计,12V1和12V2限流20A,其余四路限流30A,12V输出功率为1350W。电源通过80Plus白金牌能效认证,转换换效率最高可超过92%%,我们在后的性能测试中会看到测试结果。
7/30

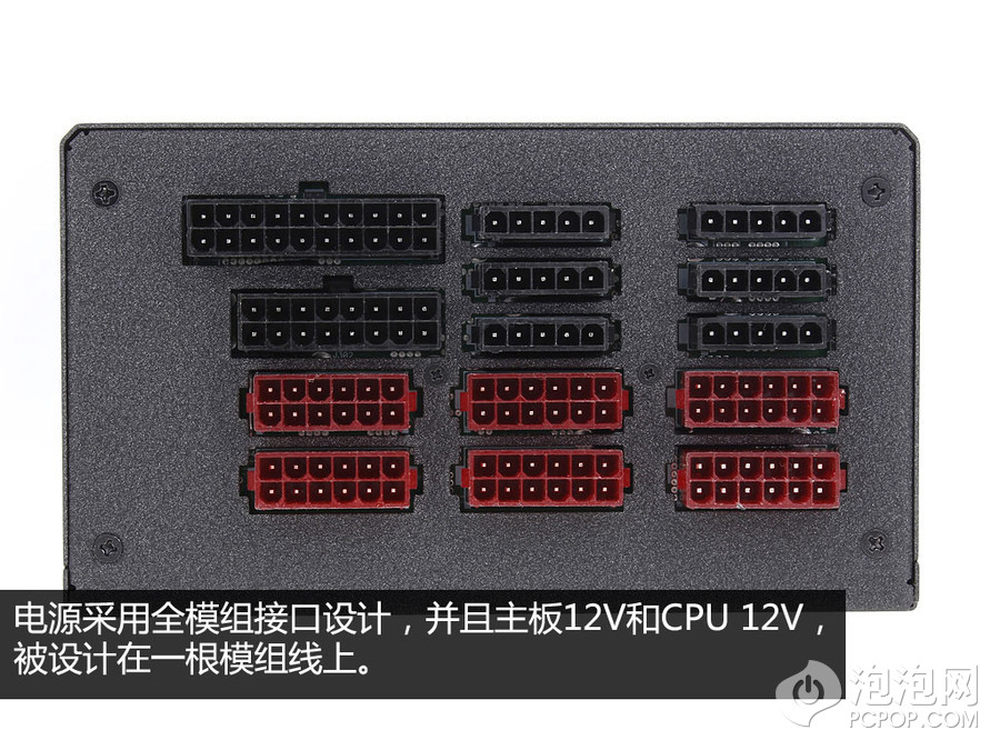

电源模组接口,并且在接口处已经用颜色标出了12V输出和其他路输出的端口。
8/30

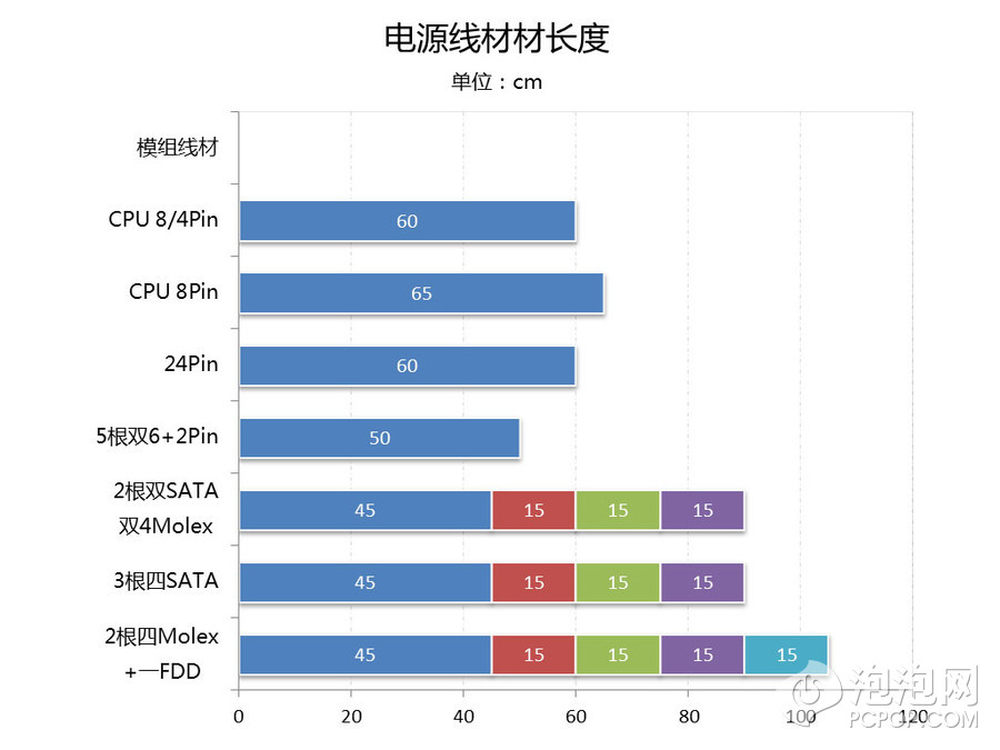

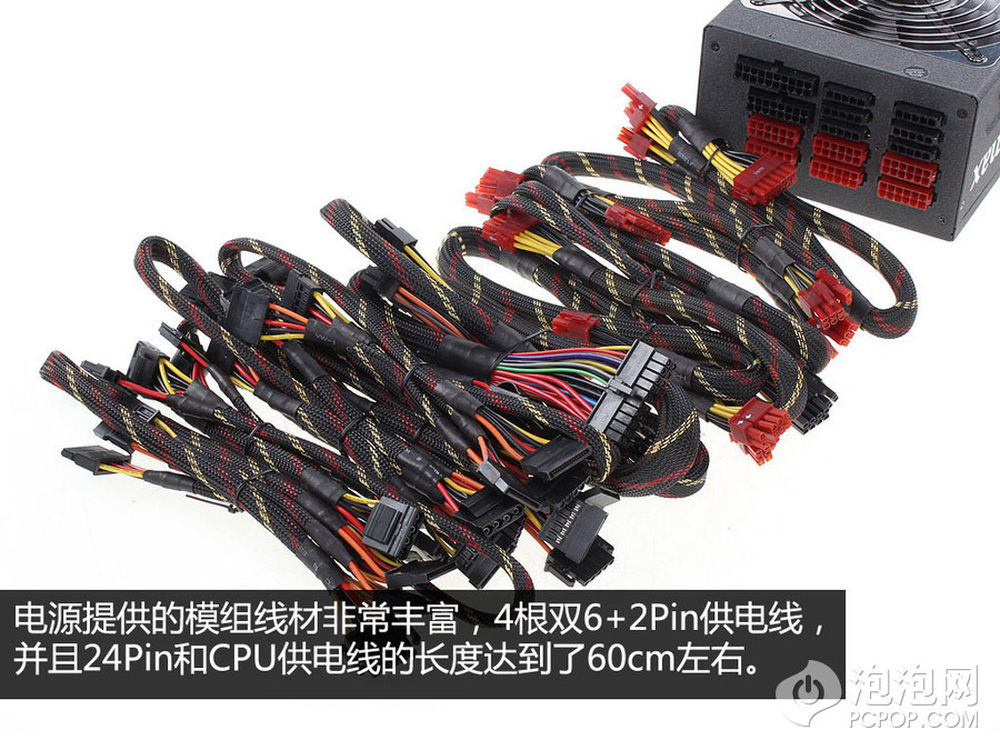

电源线材设计非常丰富。提供一个CPU8Pin和一个CPu 8/4Pin线材,24Pin和CPU 8Pin做在了同一根线上。另外提供5根双6 2接头,多卡互联/交火,提供了强大的支持。此外,电源线材长度在60mm以上,支持背板理线功能。
9/30
电源线材设计非常丰富。提供一个CPU8Pin和一个CPu 8/4Pin线材,24Pin和CPU 8Pin做在了同一根线上。另外提供5根双6 2接头,多卡互联/交火,提供了强大的支持。此外,电源线材长度在60mm以上,支持背板理线功能。
10/30

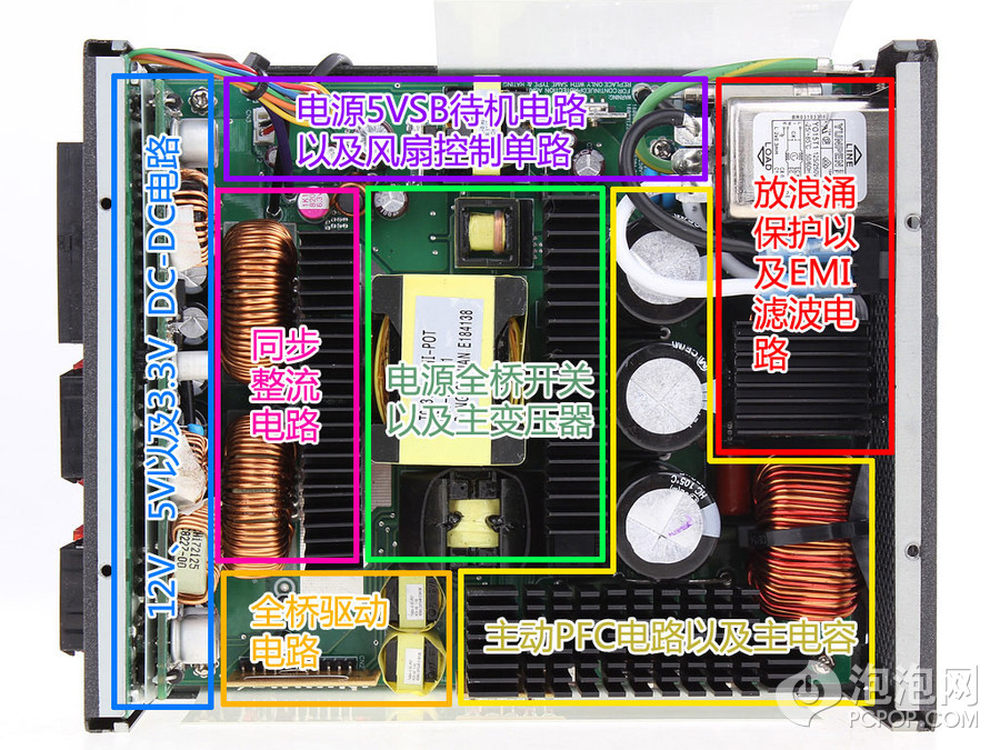

电源采用主动PFC ZVS全桥 同步整流 DC2DC模块的拓扑结构。而ZVS软开关模式,相较于传统的PWM的硬开关模式,转换效率可以更高。
11/30

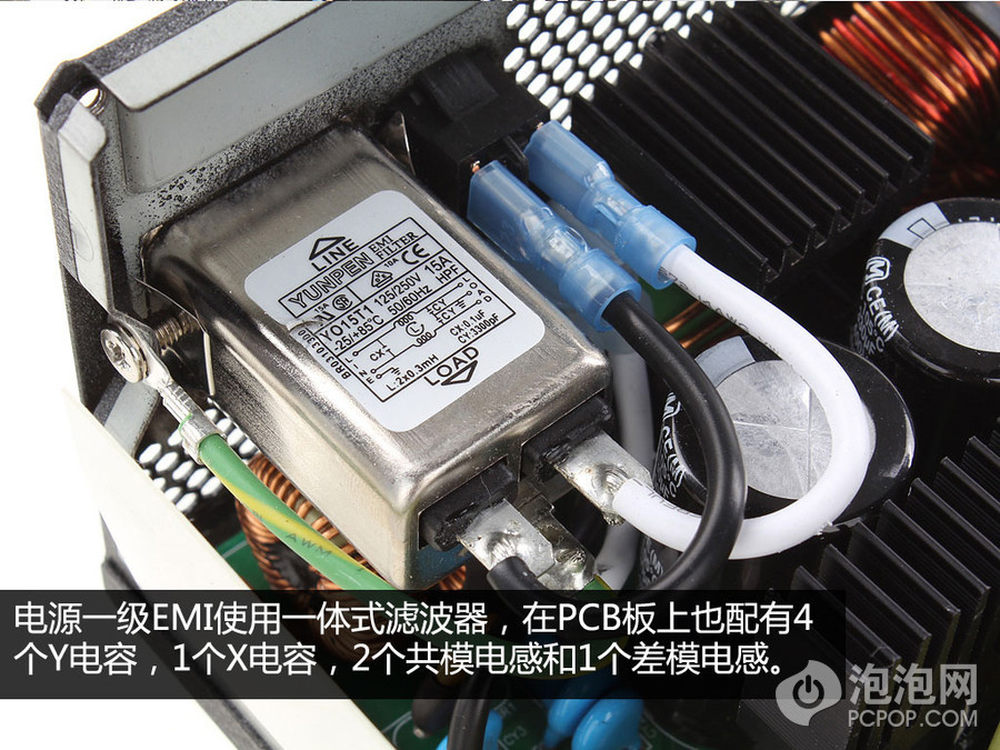

电源一级EMI电路使用的一体式EMI滤波模块。而在PCB板上,配有4个Y电容,1个X电容,2个共模电感,一个差模电感,以及一个MOV电阻。
12/30
电源整理桥使用的是新电元出品,并且贴附在非常有厚度的散热片上,可以提供最高25A的电流,最高耐温115℃。
13/30

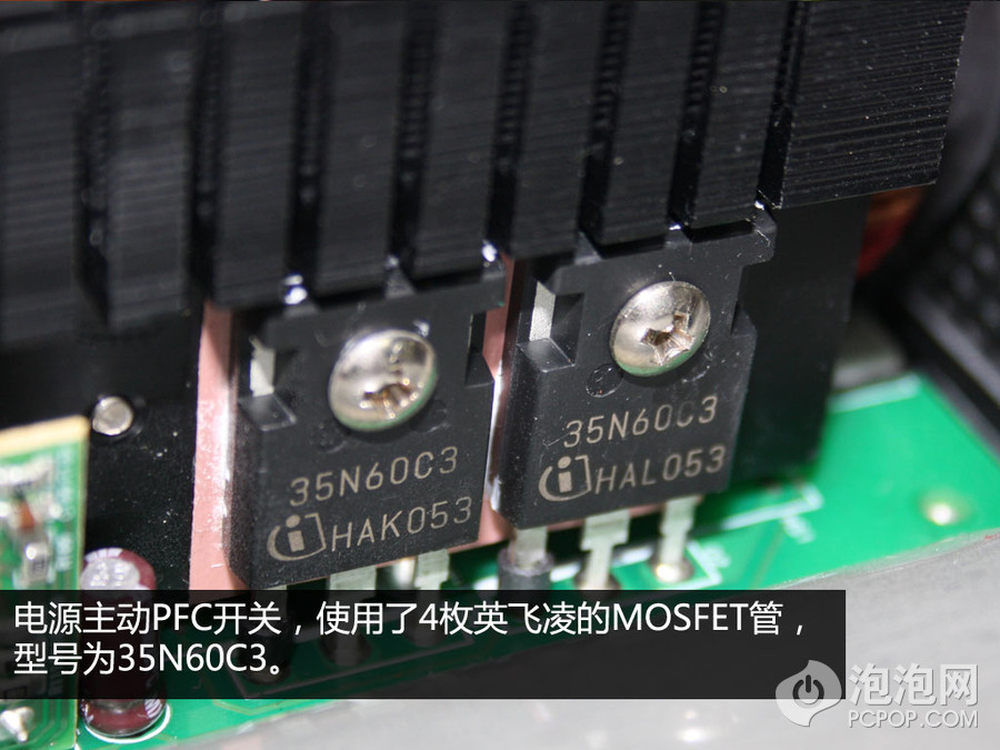

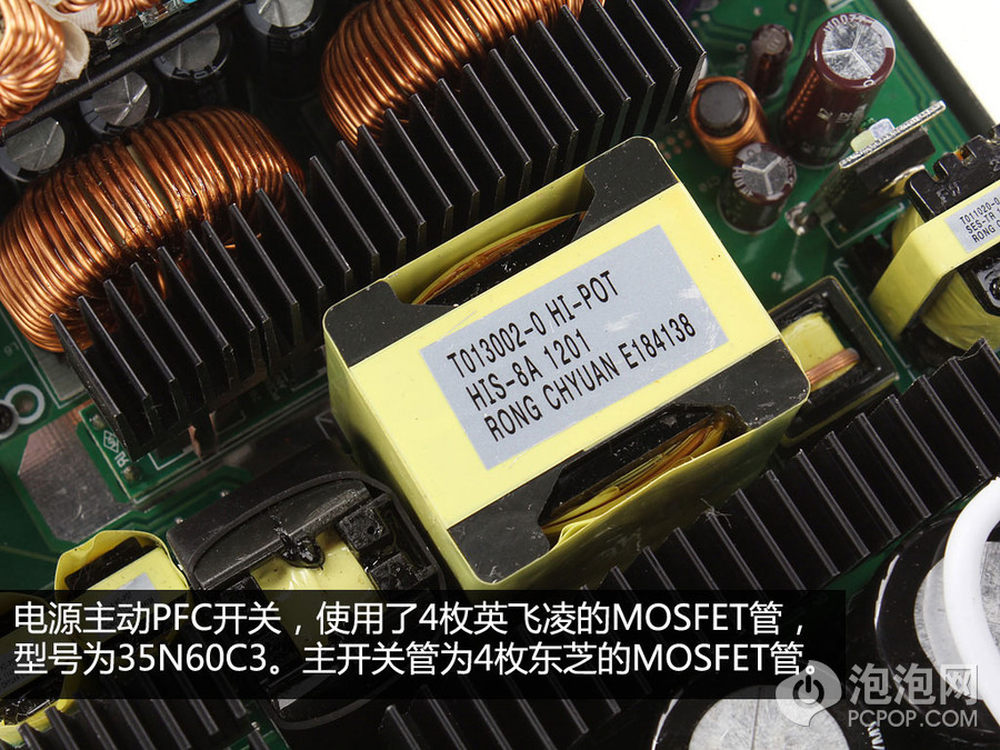

电源主动PFC电路使用了4枚英飞凌的MOSFET管。
14/30

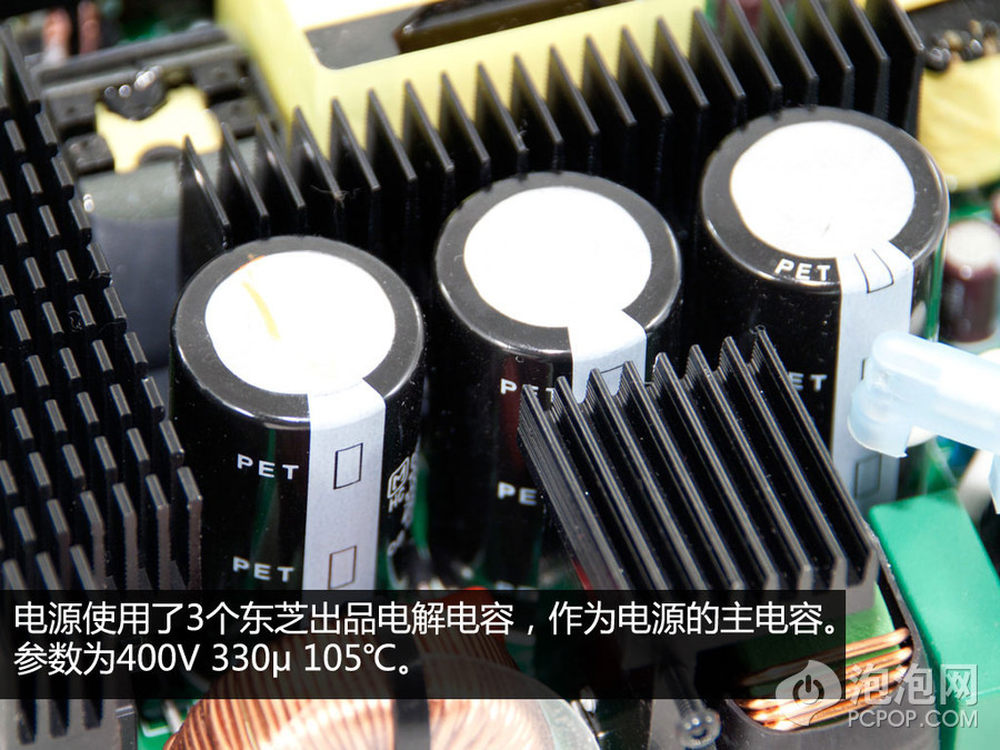

电源的主电容使用的是日本东芝的电解电容,并且一共使用了3个,参数为400V 330μ 105℃。
15/30
电源主变压器采用高精度设计,而采用ZVS软开关全桥,使用了4个东芝出品的MOSFET管作为电源的主开关管。
16/30

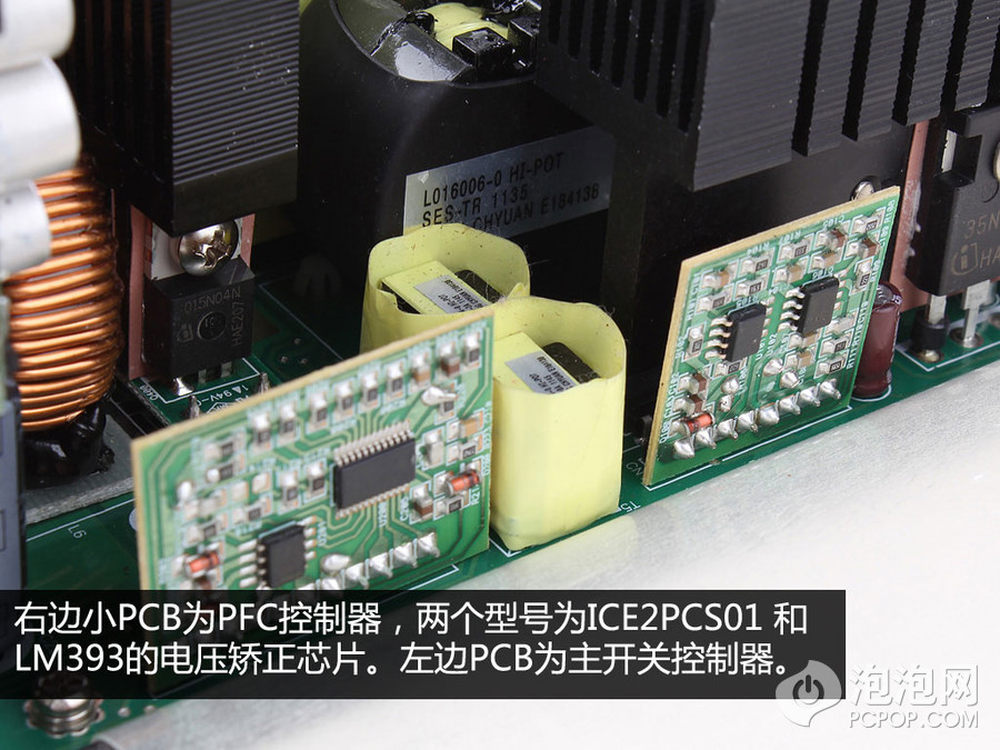

在二次侧旁边有两块小PCB板,最右边的是PFC控制器,最左边为主开关控制器。而两个小变压器为全桥驱动器。
17/30
在二次侧电源使用了6个英飞凌的MOSFET管进行滤波矫正,另外两个大电感负载12V滤波。
18/30
电源采用独特的铜桥数组转换技术,让传导路径变宽,能降低风阻、压降及电力耗损。
19/30

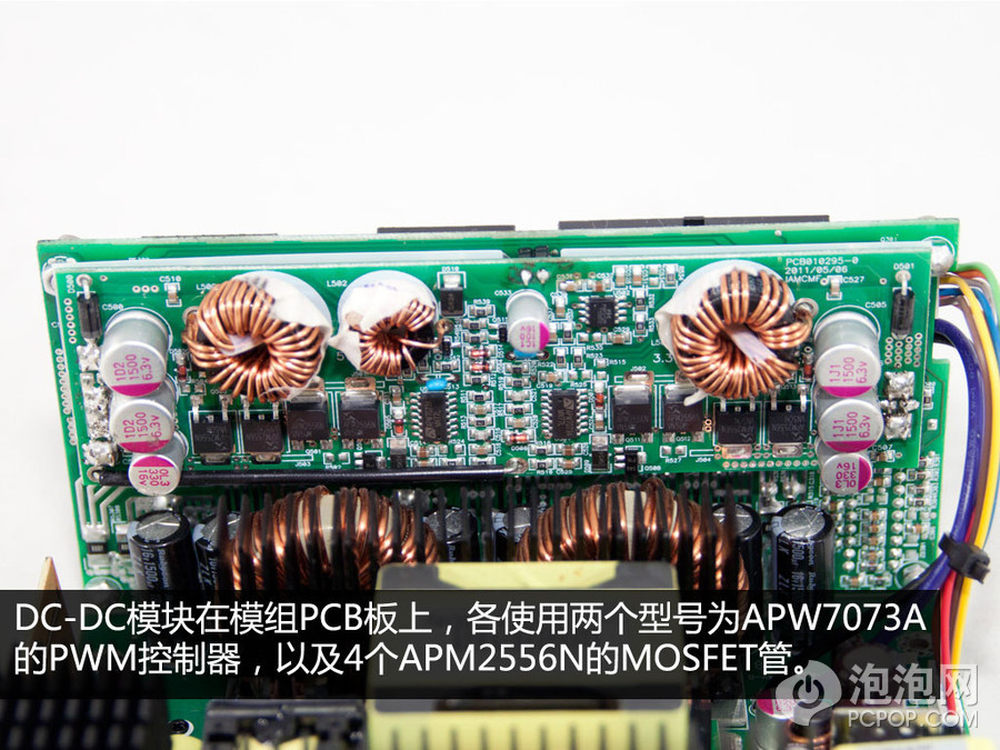

电源DC-DC模块上,我们可以清晰的分辨出,有两套相同的滤波和控制系统,来负责5V和3.3V的输出。
20/30

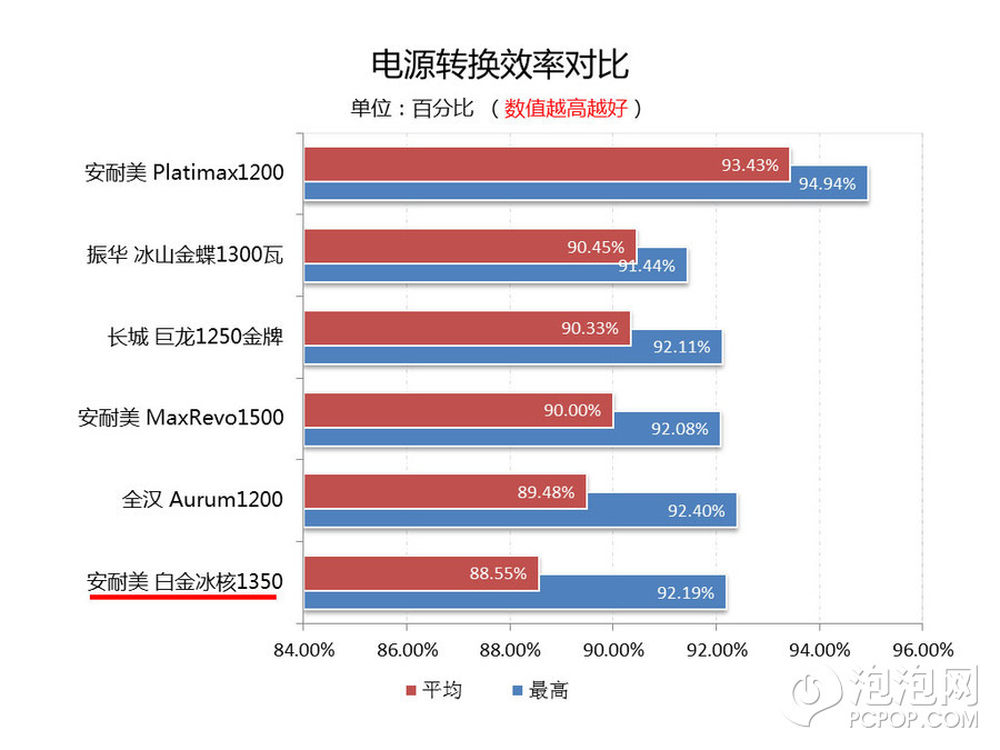

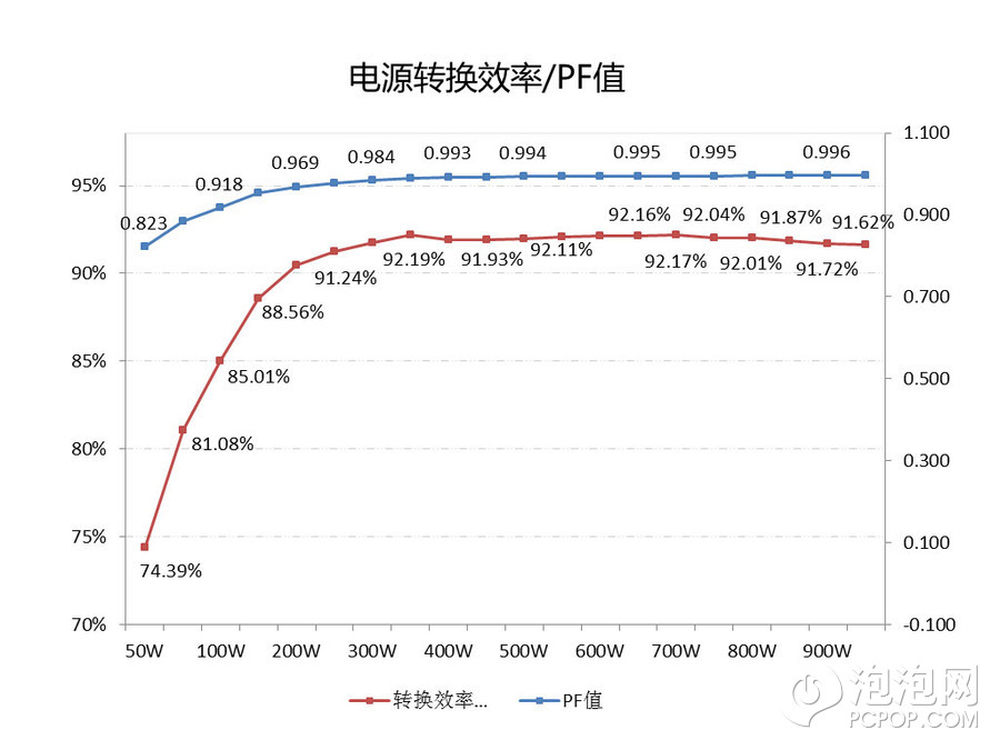

从效率成绩来看,曲线起伏较大,不过在典型负载下,电源的转换效率超过了最高点的92%%左右。不过对于一款效率在白金级别的电源来说,显然这款电源咋在效率方面仍有可以提升的空间。
21/30
从效率成绩来看,曲线起伏较大,不过在典型负载下,电源的转换效率超过了最高点的92%%左右。不过对于一款效率在白金级别的电源来说,显然这款电源咋在效率方面仍有可以提升的空间。
22/30

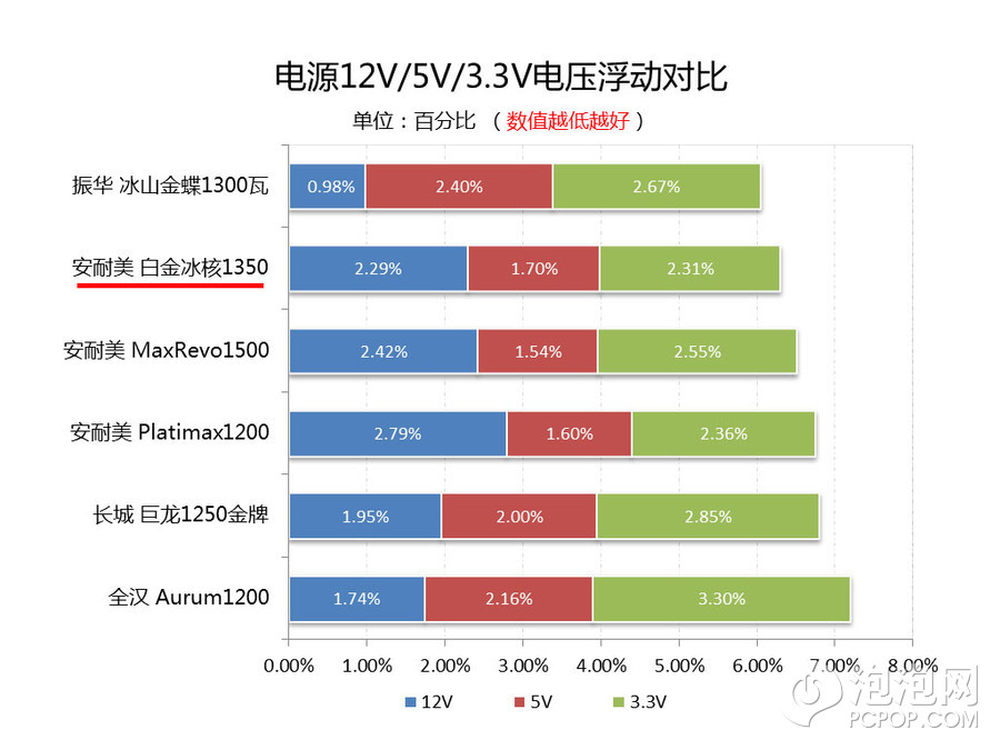

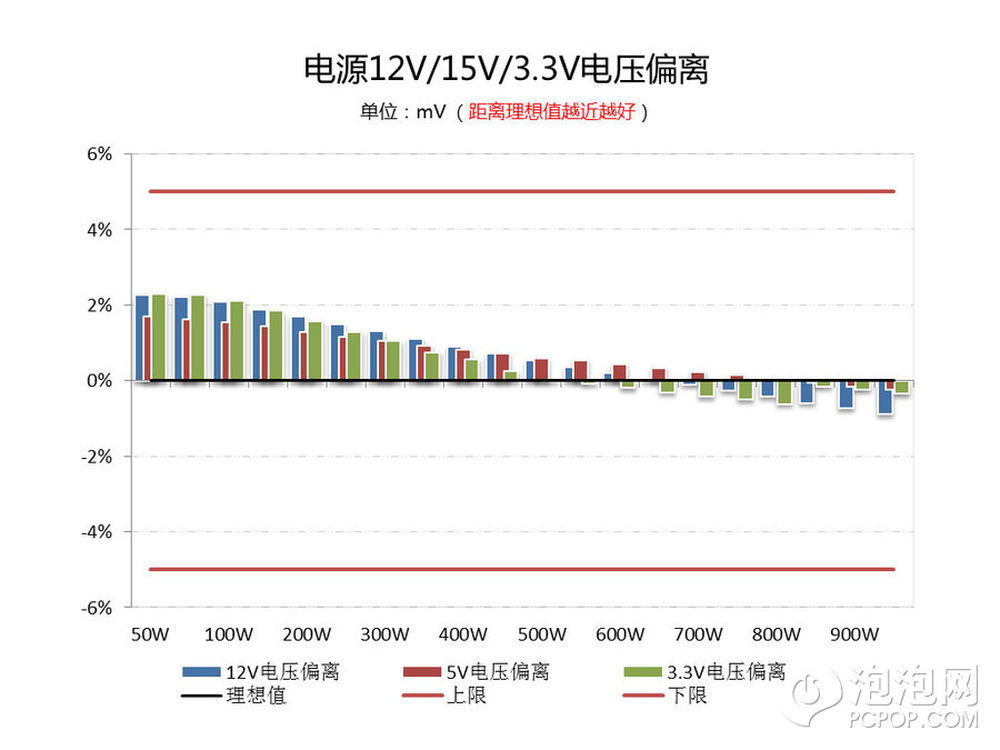

电源的电压浮动,也就是所谓的电压偏离的表现一般。12V表现不错,最高不超过2%%。但是5V和3.3V的调压控制也不错,在2%%左右。从排名来看,成绩也还也还算理想。
23/30
电源的电压浮动,也就是所谓的电压偏离的表现一般。12V表现不错,最高不超过2%%。但是5V和3.3V的调压控制也不错,在2%%左右。从排名来看,成绩也还也还算理想。
24/30

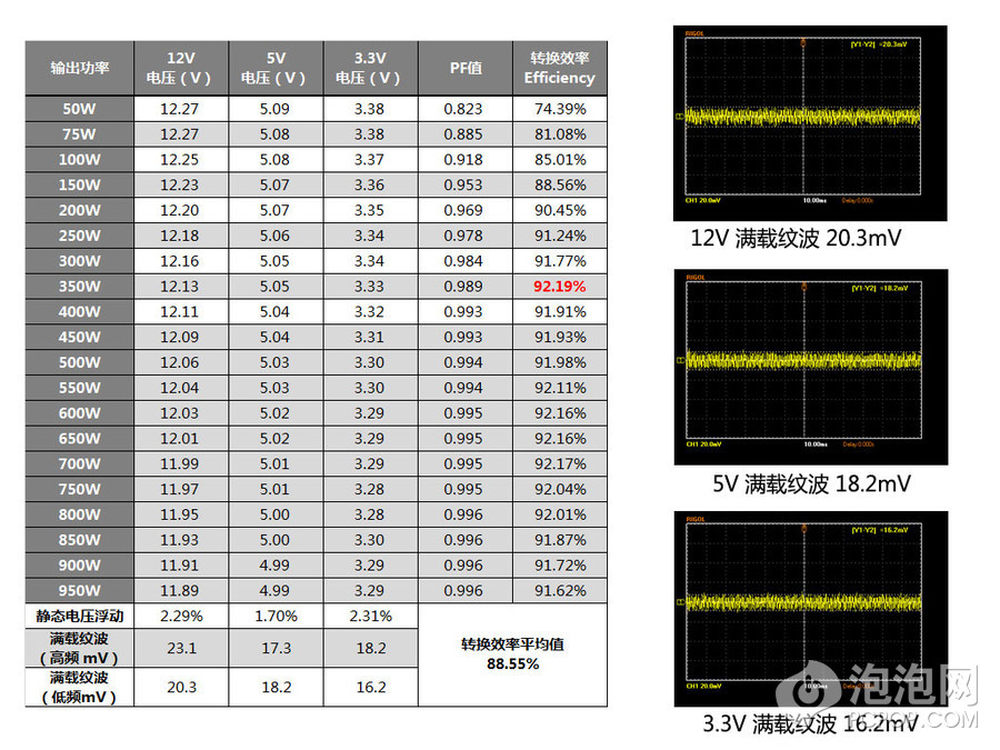

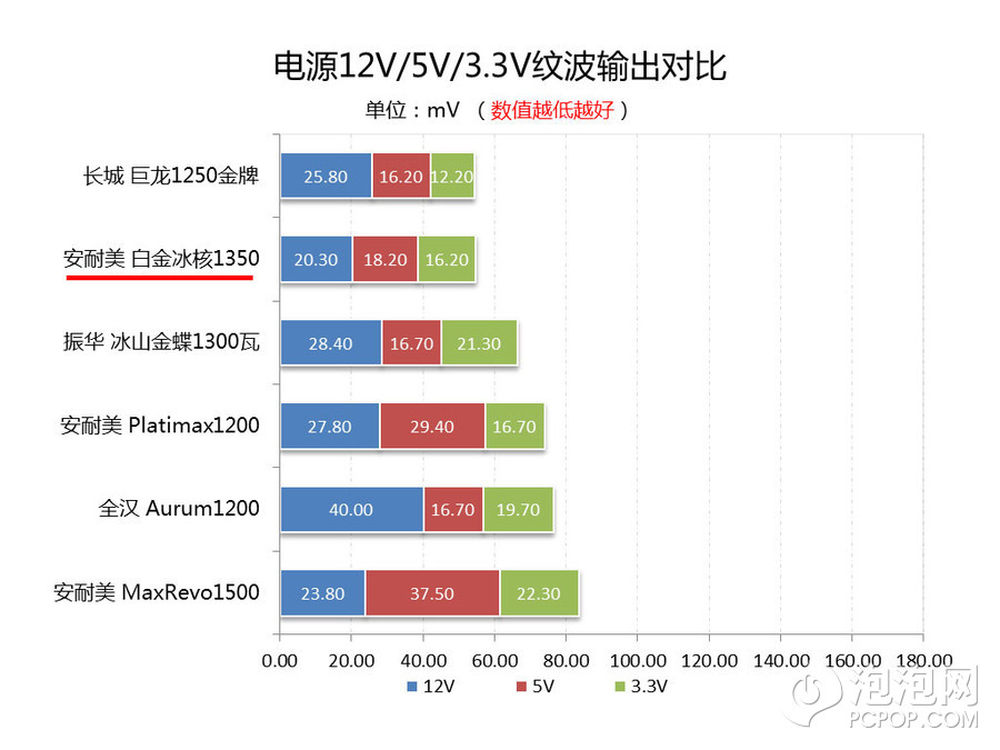

电源12V纹波抑制效果相当不错,Intel规范中要求12V不得超过120mV,而在测试的成绩为20mV左右。而5V和3.3V纹波抑制,也很算不错。另外,我们也测试了电源95W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
25/30
电源12V纹波抑制效果相当不错,Intel规范中要求12V不得超过120mV,而在测试的成绩为20mV左右。而5V和3.3V纹波抑制,也很算不错。
26/30

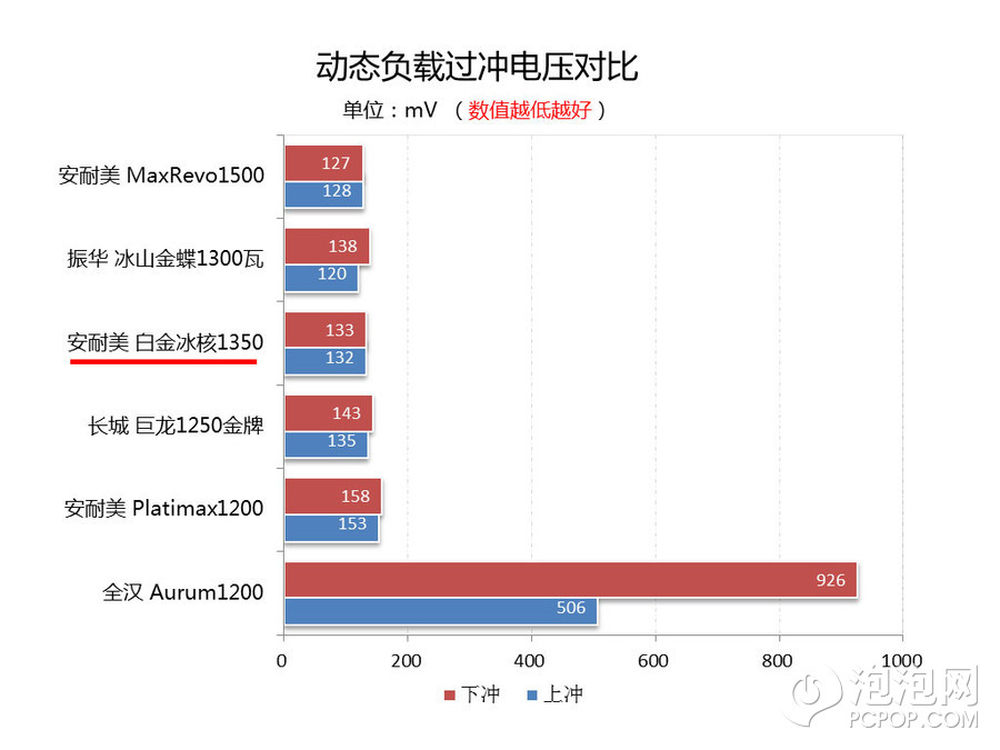

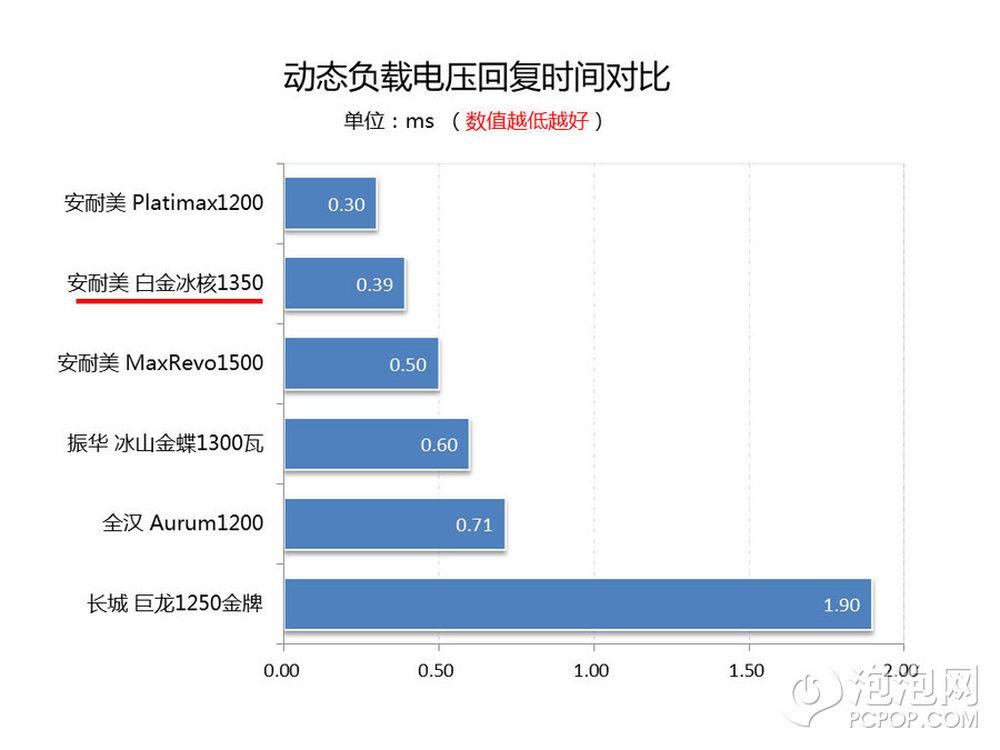

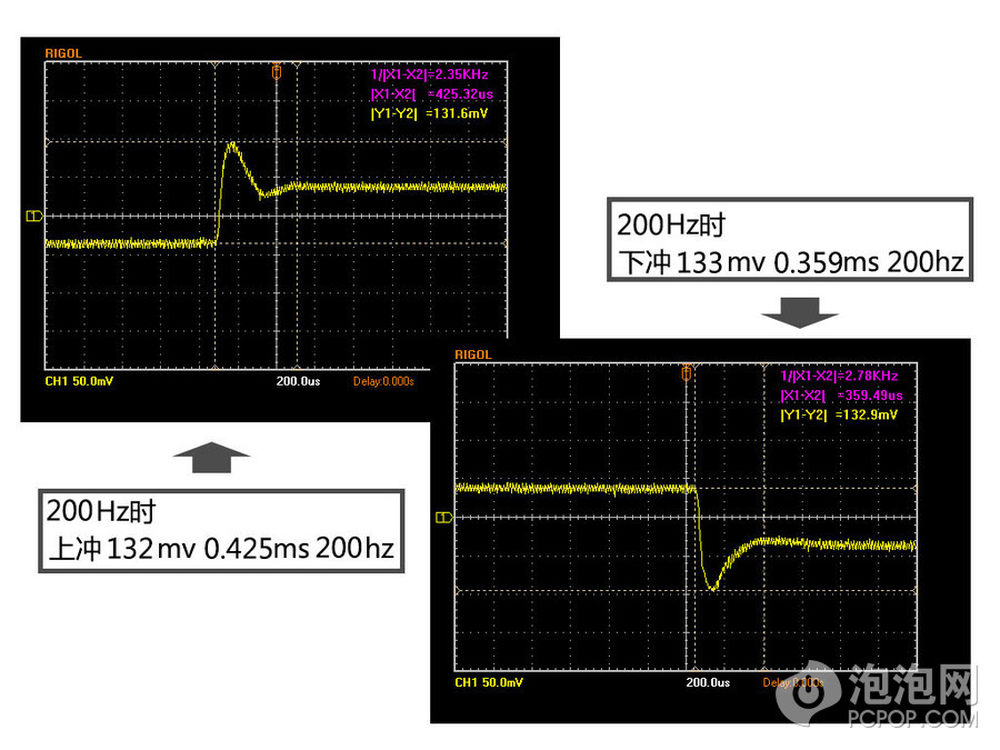

对于一款电源来说,静态测试是远远不够的,因为在实际使用中,我们的电源不可能会“四平八稳”的状态下,缓慢提升或者下降电力的负荷,而往往都在不同负载下来回切换。比如,两款大功率显卡在进行不同画面计算(复杂与简单)时,在我们瞬间从游戏中切回桌面时(或者切回游戏),都会让电源瞬间进行负载变化。如果电源质量较差,则会出现宕机。所以我们下面来看看,电源动态测试的成绩。 在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过2400Hz之后纹波波型已经无法辨别。动态反应的速度很快,负载变化会带来较大过冲电压,但稳定性上非常好。
27/30
对于一款电源来说,静态测试是远远不够的,因为在实际使用中,我们的电源不可能会“四平八稳”的状态下,缓慢提升或者下降电力的负荷,而往往都在不同负载下来回切换。比如,两款大功率显卡在进行不同画面计算(复杂与简单)时,在我们瞬间从游戏中切回桌面时(或者切回游戏),都会让电源瞬间进行负载变化。如果电源质量较差,则会出现宕机。所以我们下面来看看,电源动态测试的成绩。 在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过2400Hz之后纹波波型已经无法辨别。动态反应的速度很快,负载变化会带来较大过冲电压,但稳定性上非常好。
28/30
在动态测试中,我们将电源在0.02KHz至10KHz频率进行调整,而通过测试我们发现,在超过2400Hz之后纹波波型已经无法辨别。动态反应的速度很快,负载变化会带来较大过冲电压,但稳定性上非常好
29/30

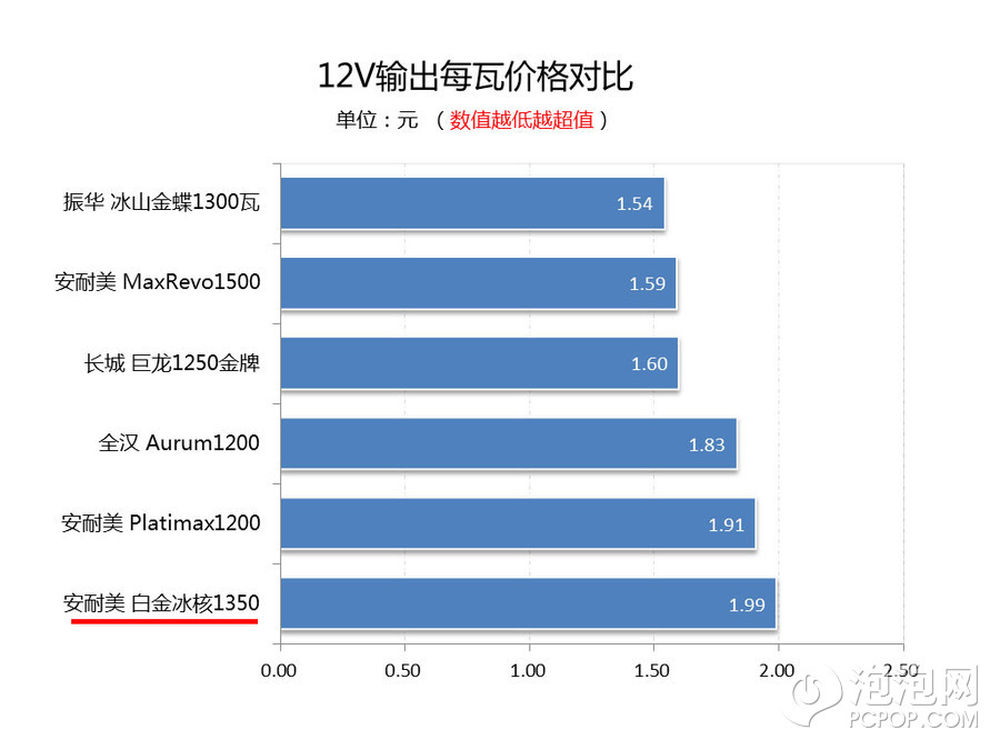

在12V输出能力性价比虽强,但是相对于同水准的性价比来说,就先的不是那么亲民的。2690元的售价,估计也只有“高富帅”玩家能接受了。
30/30

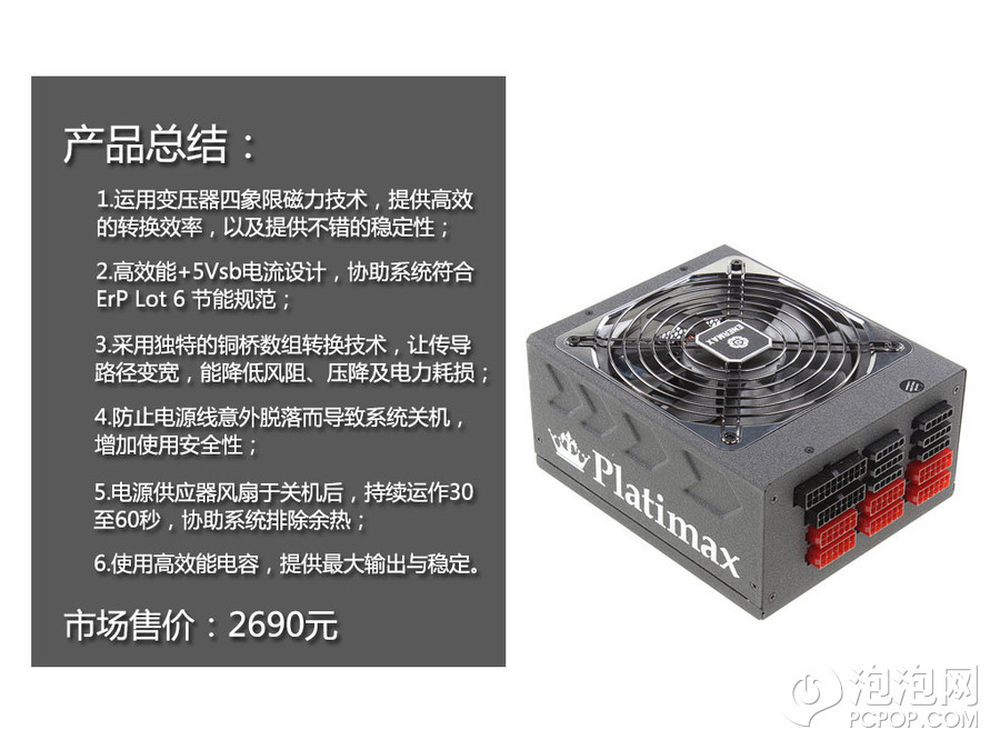

这款安耐美的白金冰核1350W电源还是相当不错的。运用变压器四象限磁力技术,提供高效的转换效率,以及提供不错的稳定性;高效能 5Vsb电流设计,协助系统符合ErP Lot 6 节能规范;采用独特的铜桥数组转换技术,让传导路径变宽,能降低风阻、压降及电力耗损;防止电源线意外脱落而导致系统关机,增加使用安全性;电源供应器风扇于关机后,持续运作30至60秒,协助系统排除余热;使用高效能日本电容,提供最大输出与稳定。 目前这款电源售价为2690元,感兴趣的朋友不妨关注一下。
