移动电源对比充电器！力众领航全球版
1/10
力众的领航全球版移动电源和其他移动电源不同，因为他在产品主体上就集成了给自己充电的功能，这样用起来就非常方便。处于好奇我们打开了外壳看看它是如果把220V输入电压变成低压的。作为对比我又拆开了自己的天语大黄蜂（W806）手机充电器。当然，作为充电电路来说，他们的输出是不同的，力众领航全球版输出需要精确的为4.2v，而且需要有控制器来把控4.2v输出的电流。相比之下天语大黄蜂的手机充电器输出只要求4.75v-5.25v即可，电流吸入多少由手机端的锂电池充电电路来控制。
2/10
提供一张力众领航全球版的图片，由于我们已经测试过它的电性能，所以不再重复内容，感兴趣的玩家可以参考这篇文章力众领航1代全球版测试
3/10

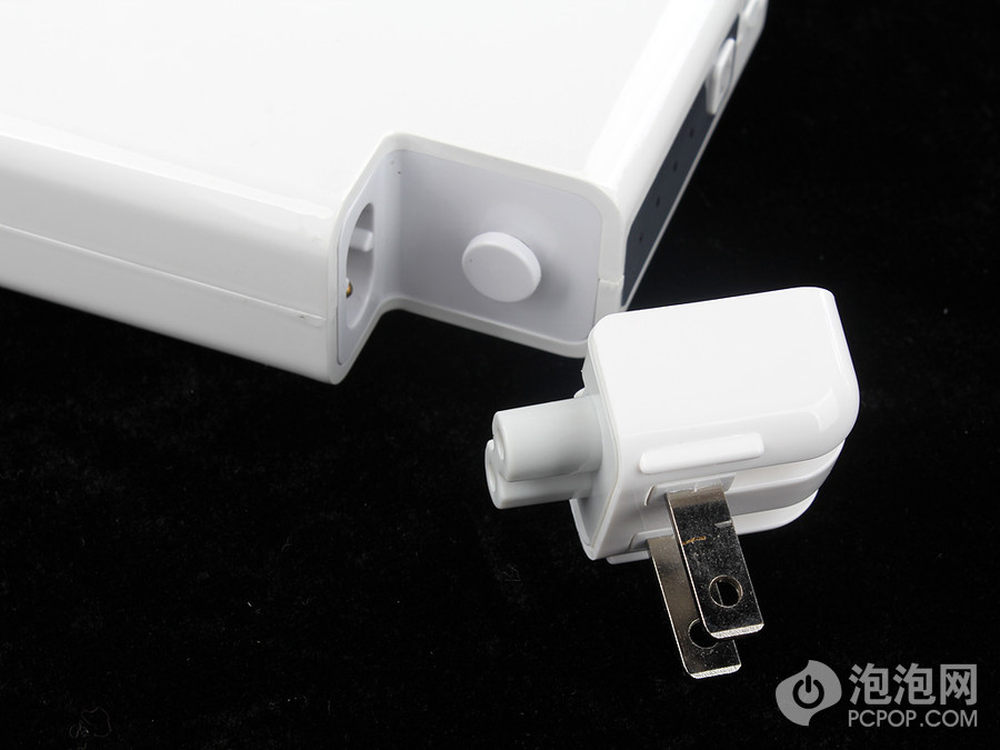

注意图中的插头，它本身安装在电池上，可以拆卸换各国不同的接头，所以才叫他全球版。而且由于给电池自己充电的功能就集成在这里，所以只要有排插的地方就可以给这个移动电源充电，而其他移动电源必须有一个USB数据线和一个手机充电插头或者USB口才可以。
4/10

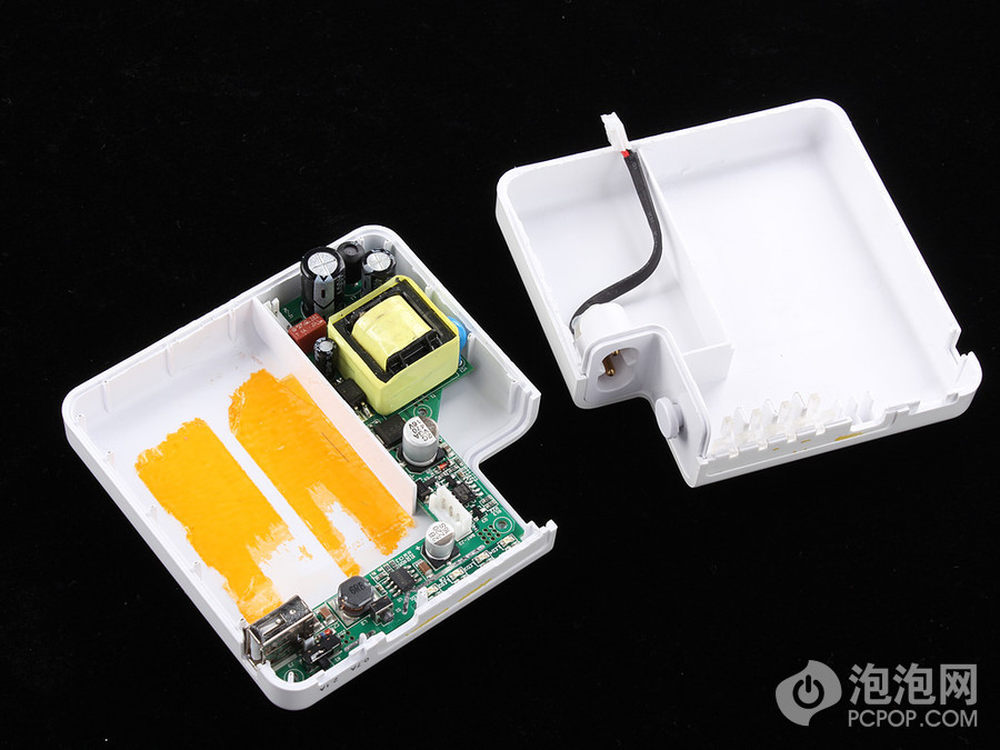

移动电源里占空间最大的部分是聚合物电芯，已经被我拿出来了，充电和放电的电路绕着移动电源的两个边排布。
5/10

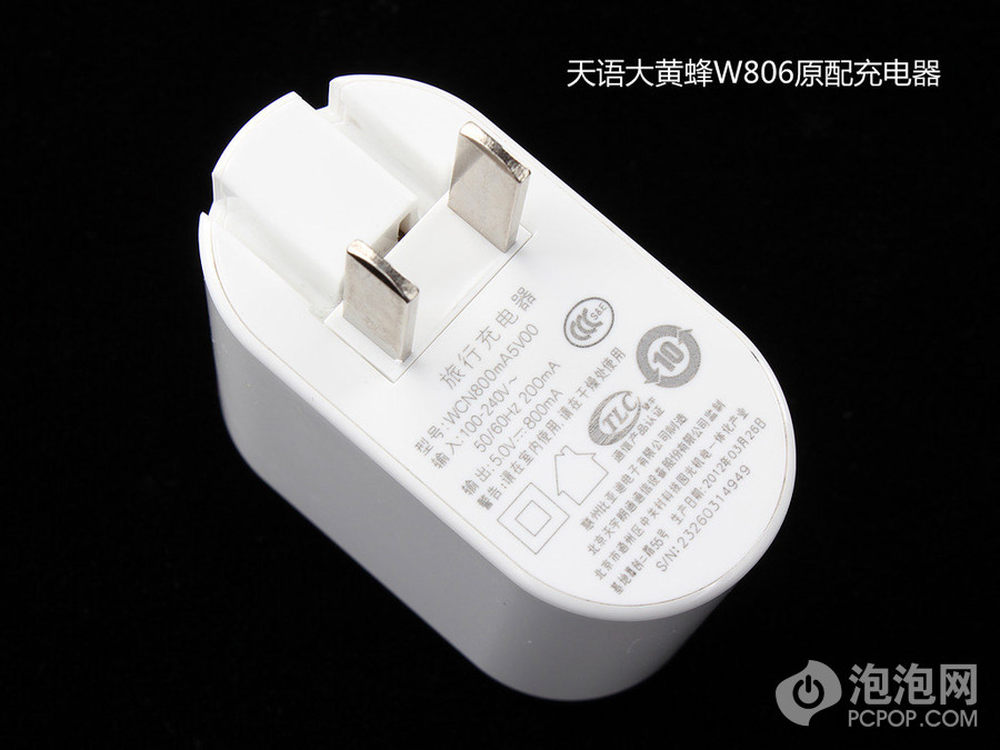

索性就用自己的手机充电器做对比，自从我买了天语大黄蜂手机后总被嘲笑，实际上认真看充电器的OEM是比亚迪，输入电压最低可以到100V，输出电流800mA，这是一个非常正规的产品。就连拆开它都费了20分钟，只能暴力开壳。
6/10

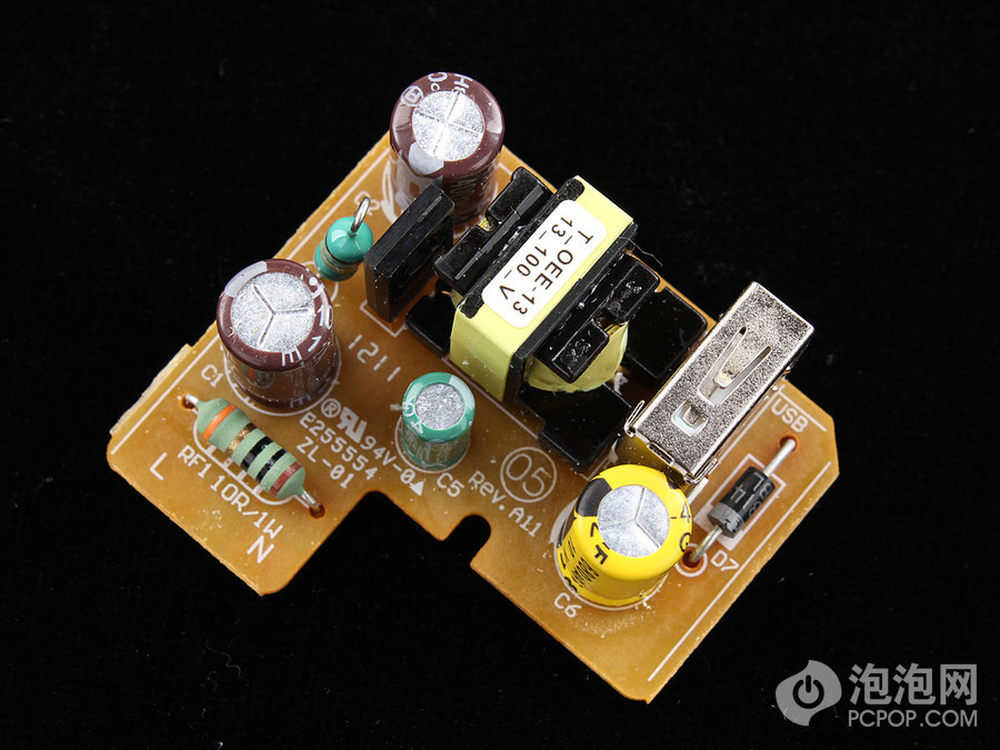

电路采用反激式拓扑，整流桥R6S05，耐压600V，可传输0.5A电流，如果按100V输入电压算，把转换效率80%%考虑进来，这枚整流桥可以支持输出侧1.6A的电流输出，标注是0.8A，所以还是流出了一定余量。
7/10

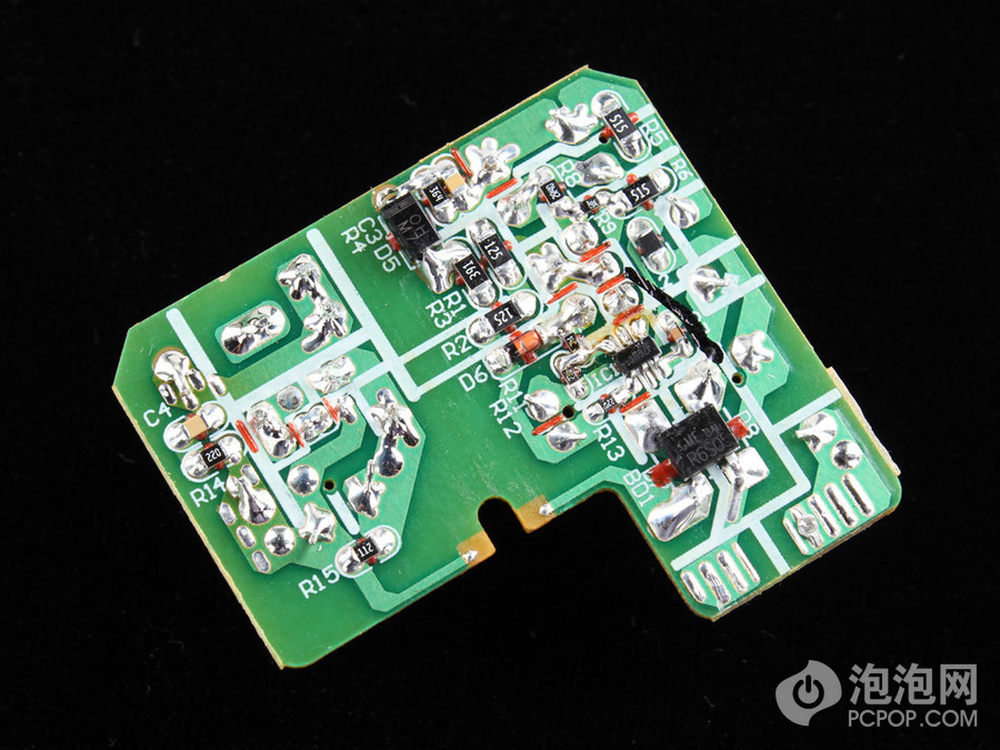

两枚深圳景光电子厂的高压滤波电容，并联后的容值一共9.4uF耐压400V，国产电容。一次侧开关管采用MJE13003D，可以传输1.5A电流，足够。经过变压器后简单用一颗680uF的电容滤波，外加过流和过压保护就输出了。
8/10

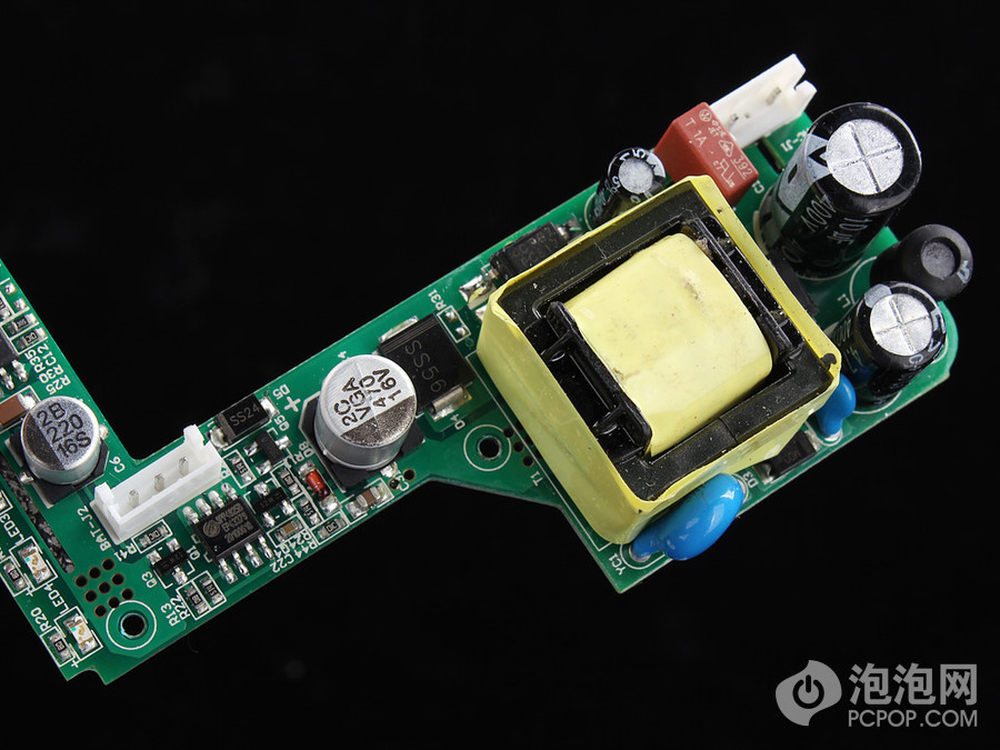

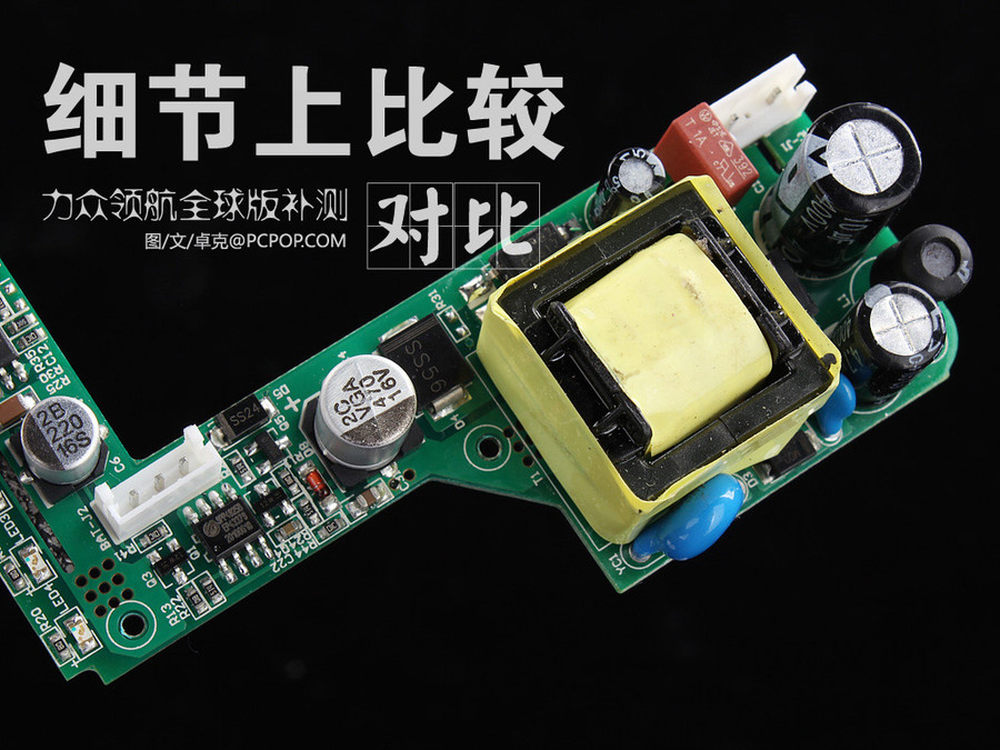

力众的充电部分整流桥使用了一枚MB10S，耐压1000V，可以传输0.8A的电流，照刚才计算方法和之前测得的转换效率，可以支持输出13.7A，也远远高出给电池充电需要的电流，但余量更大。输入侧电容采用JWCO，两枚并联总容量是14.7uF，比前者大了很多，虽然电容的品牌底细位置，但从BadCap上看有工程师在讨论他的一张板子上除了一颗Jwco外其余都是日系红宝石的，初步判断比前者的景光电子的电容更稳妥。
9/10

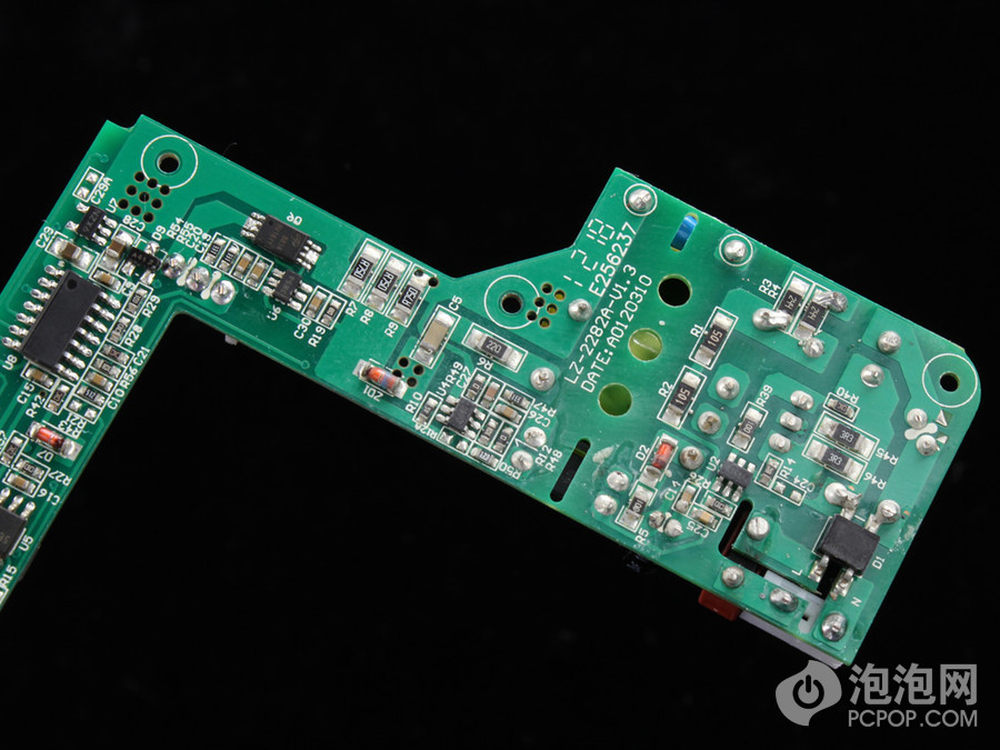

一次侧开关采用了仙童的5N60C，可以传输5A电流，远远大于前者，而且是半导体名厂出品，比前者无法确定厂牌的也更加稳妥。两个板子上的变压器体积差别很大。力众的体积大约是另一个的三倍，功率也更大。从副边输出后先经过一个二极管，然后采用铝壳贴片电容滤波，但因为此后输出的电压是4.2V，和前者不同，后续控制充电的电路也更加复杂，就和天语直接输出5V电压的方式没有可比性了。但从力众现有的做工上看，也已经很实在了。在狭小的空间内布局也用上了双层板。总体上看，力众在交流变直流的过程中比普通充电器不但用料多，而且做工更好。
10/10

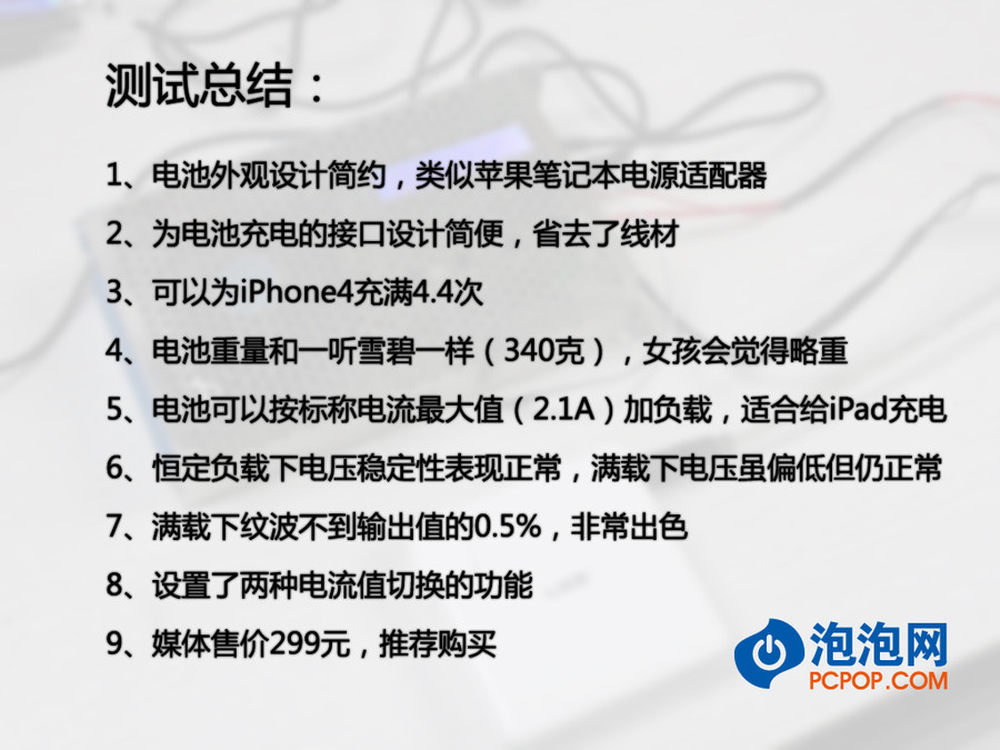

再把这颗移动电源的之前的测试成绩展示出来，结合做工来看，这个型号比较稳妥。而且充电功能的集成也让他用起来更方便。当然产品还有可以改进的部分，比如封口可以加固，（虽然不这样做我拆起来更方便，哈哈）
