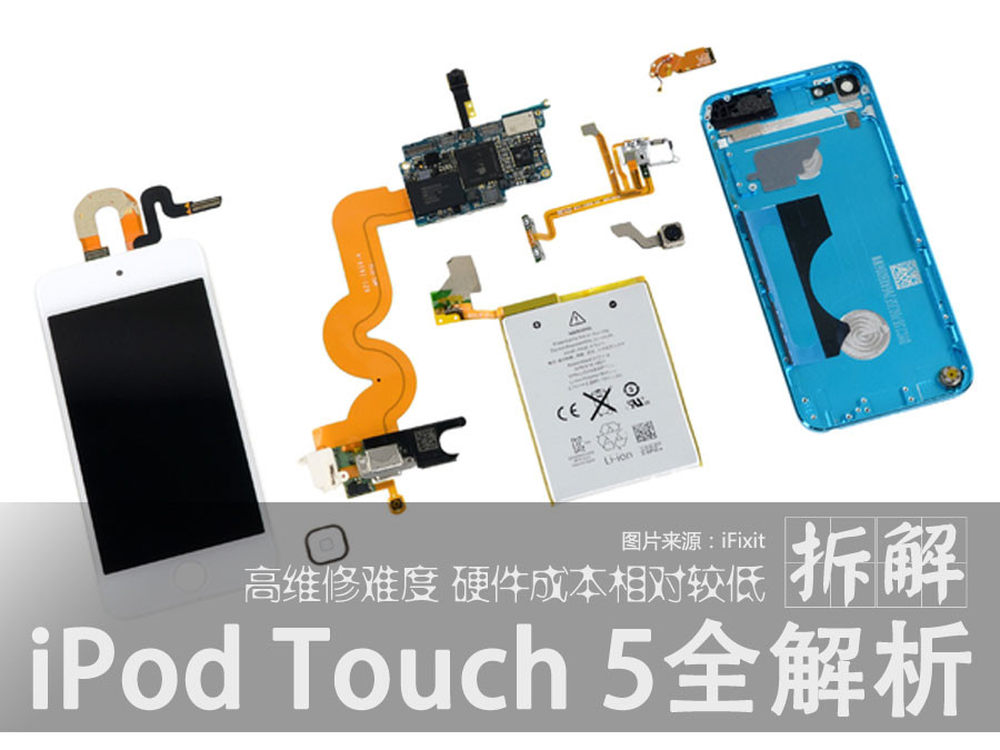

硬件成本相对较低！iPod Touch 5拆解
1/46
就在苹果召开iPhone 5发布会之后，iPod Touch 5也终于可以进行预购了。近日，国外专业拆解房展iFixit拿到了iPod Touch 5并对其进行了进行了拆解，为广大用户展示了这款苹果最新发布的iPod Touch 5的内部构造。此次拆解iPod Touch 5从屏幕到处理器以及摄像头均让人眼前一亮，通过拆解从而得出结论iPod Touch 5的硬件成本相对较低，但维修难度确实相当高。
拓展阅读 Touch 5真机体验：
【新机开卖喽！苹果iPod touch 5上眼看】
2/46

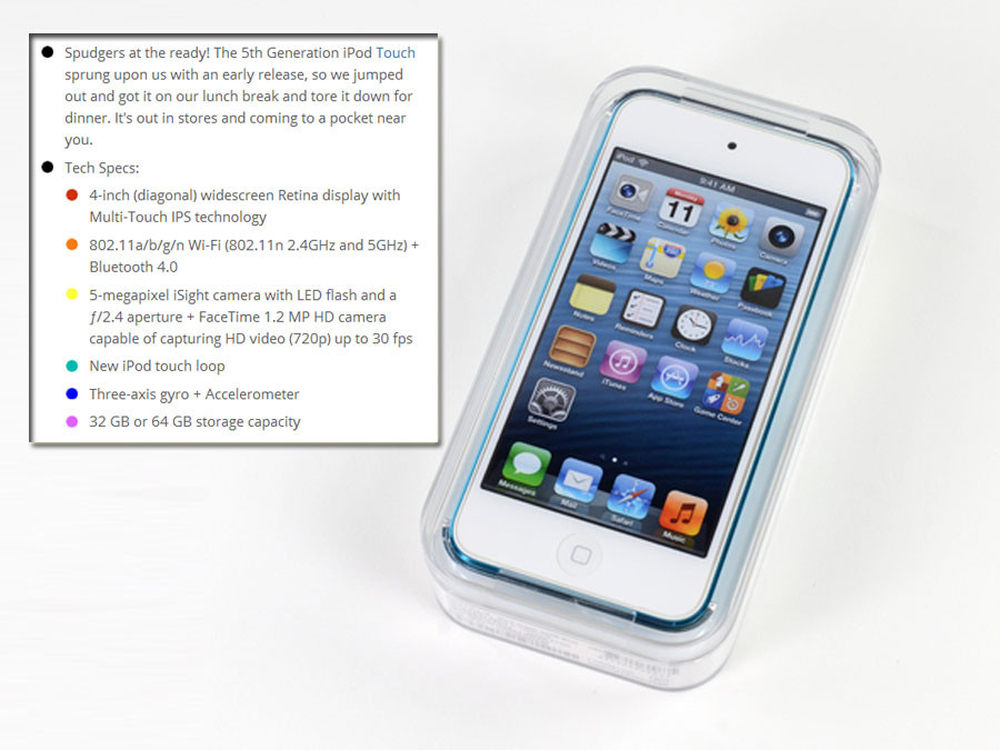

iPod Touch 5配备的是4英寸的Retina IPS显示屏，搭载双核A5处理器，支持双频802.11a/b/g/n WiFi连接和蓝牙4.0技术，后置摄像头为500万iSight摄像头，有LED闪光灯，前置摄像头为120万FaceTime摄像头，可以录制720p视频。新款iPod touch5配备有Loop挂绳及三轴陀螺仪和加速感应器。
3/46

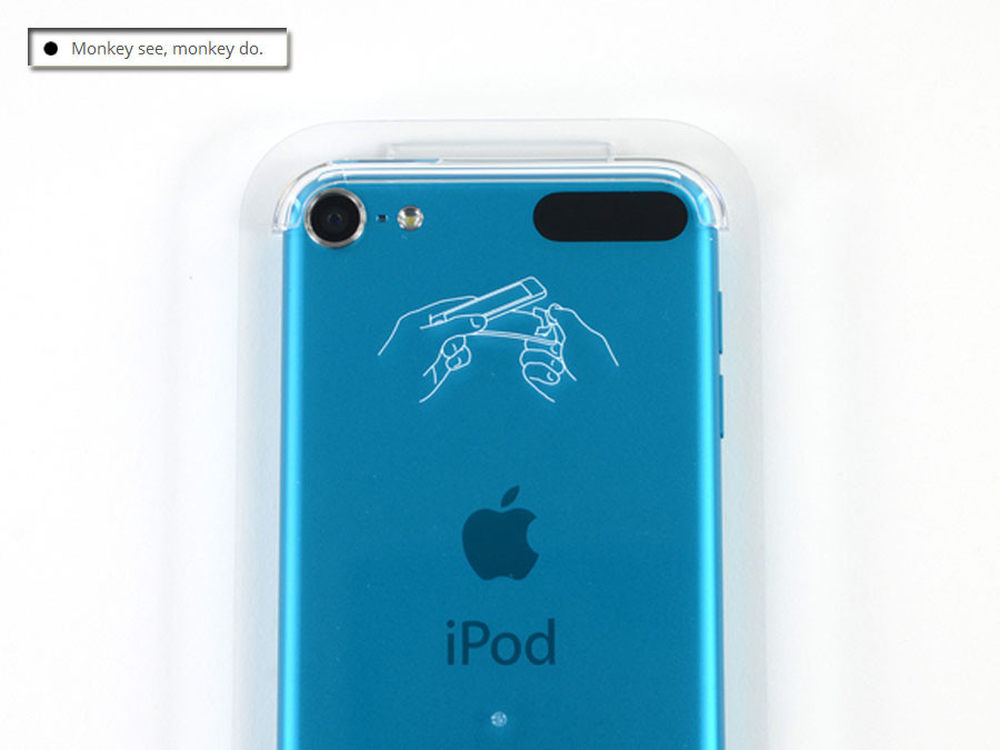

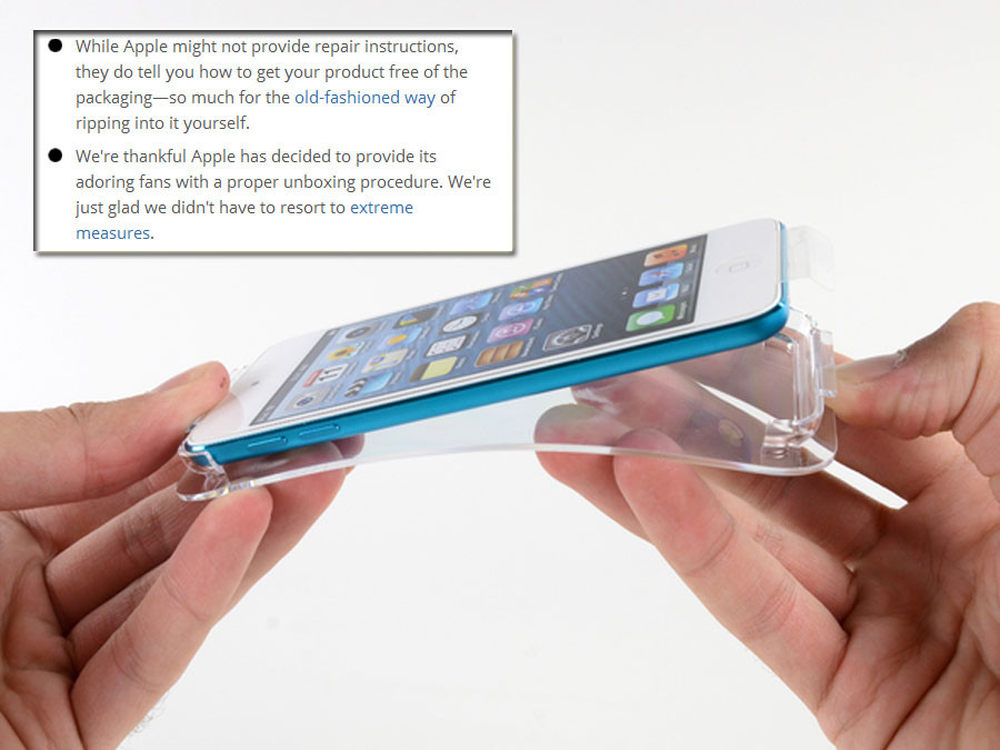

iPod Touch 5包装盒设计很简洁，打开方式也很简单，iFixit的拆解还曾戏称猴子都能看懂。
4/46
取下iPod touch 5背部的保护垫。
5/46

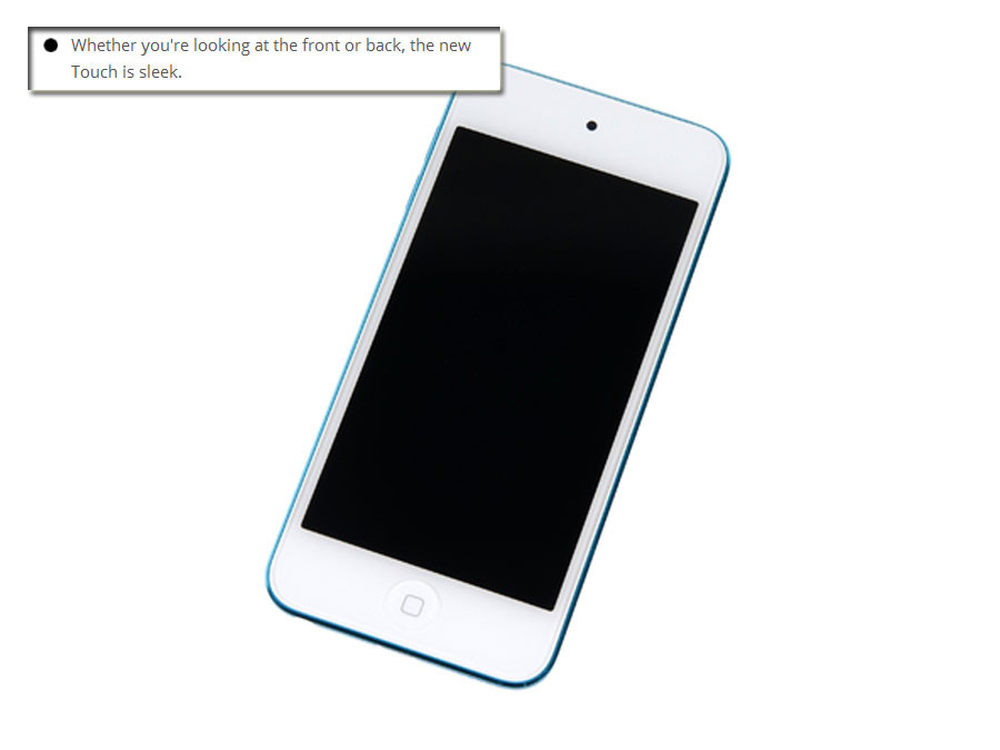

iPod touch 5的外观设计竟是如此的光滑。
6/46

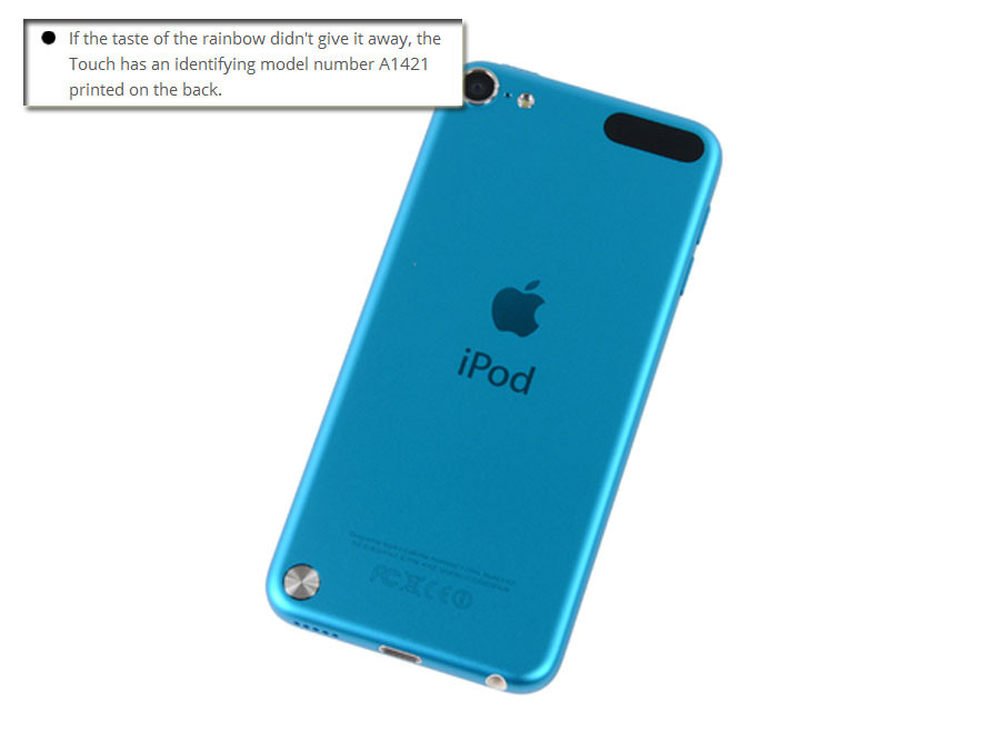

iPod touch 5的机身背板上有一个A1421型号标识。
7/46

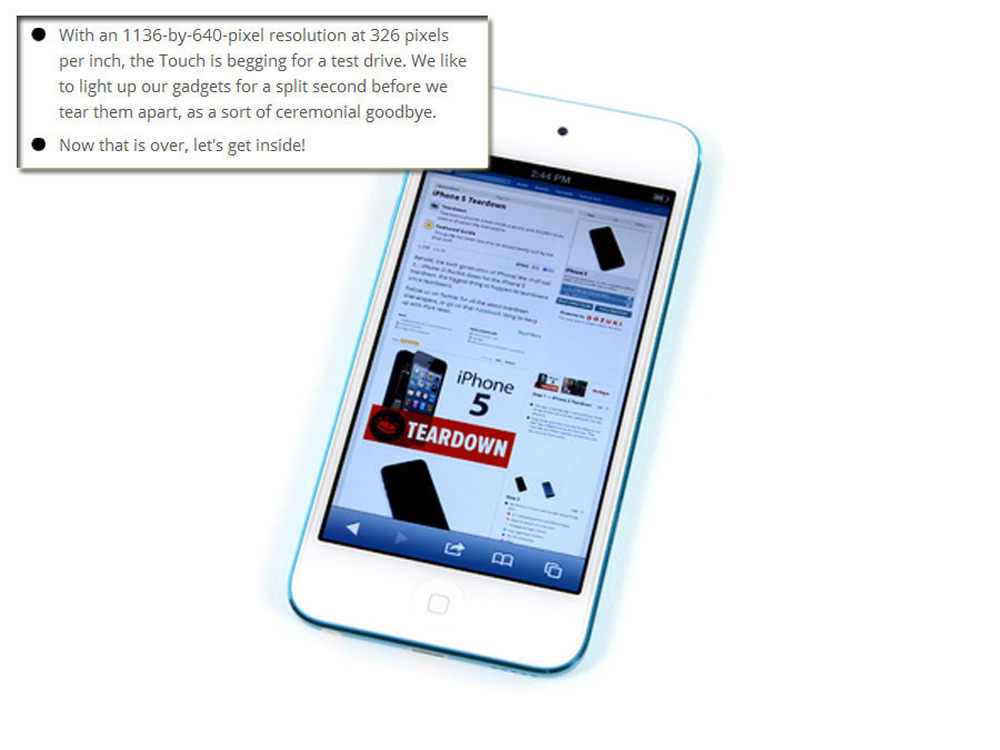

iPod Touch 5的屏幕为1136?640像素，分辨率为326像素每英寸与之前一同发布的iPhone 5相同。
8/46

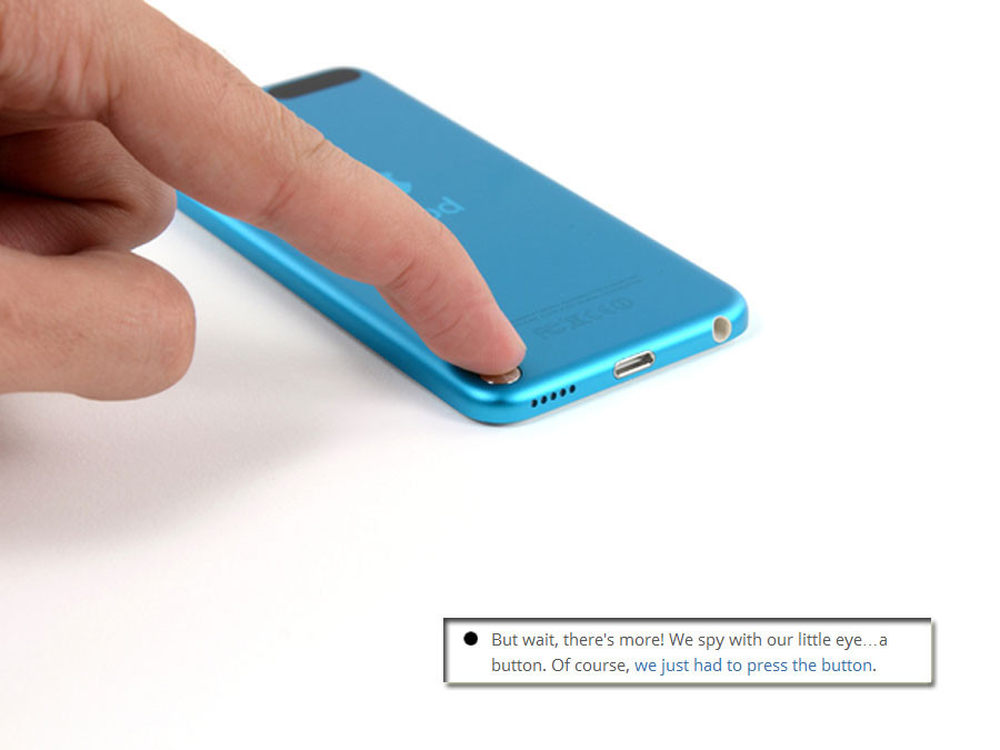

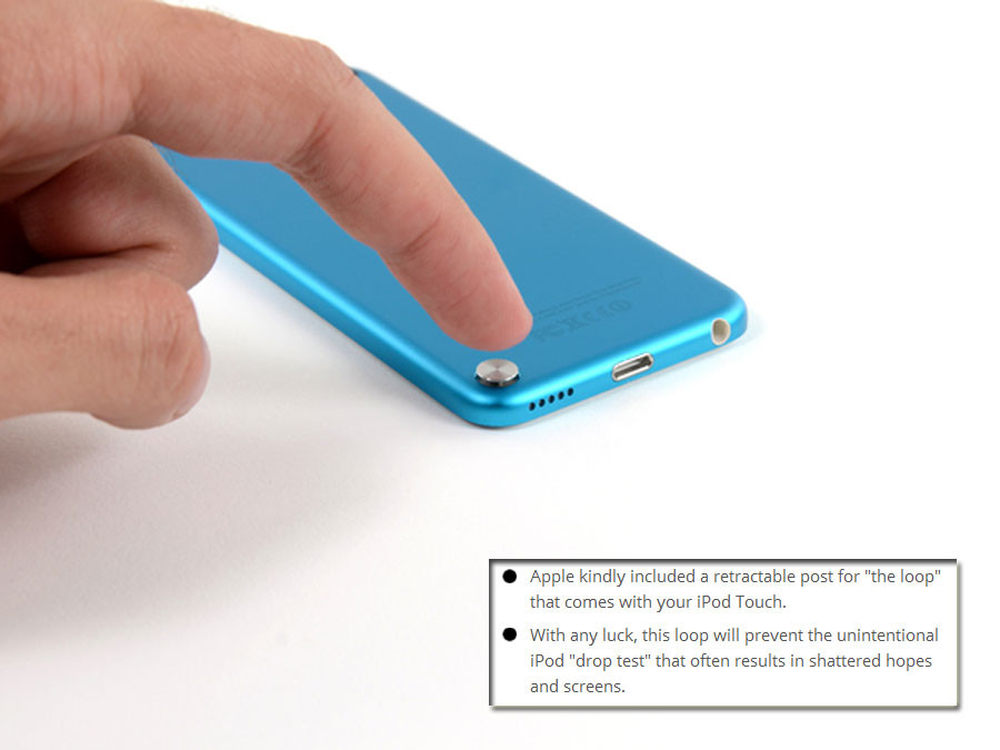

iPod Touch 5背面设计有loop挂绳连接器，用力按下可以弹上来。
9/46
通过loop挂绳可以一定程度地减少机器摔坏。
10/46
iPod Touch 5与iPhone 5对比你可以发现，它们在外形上还是相当匹配的。
11/46

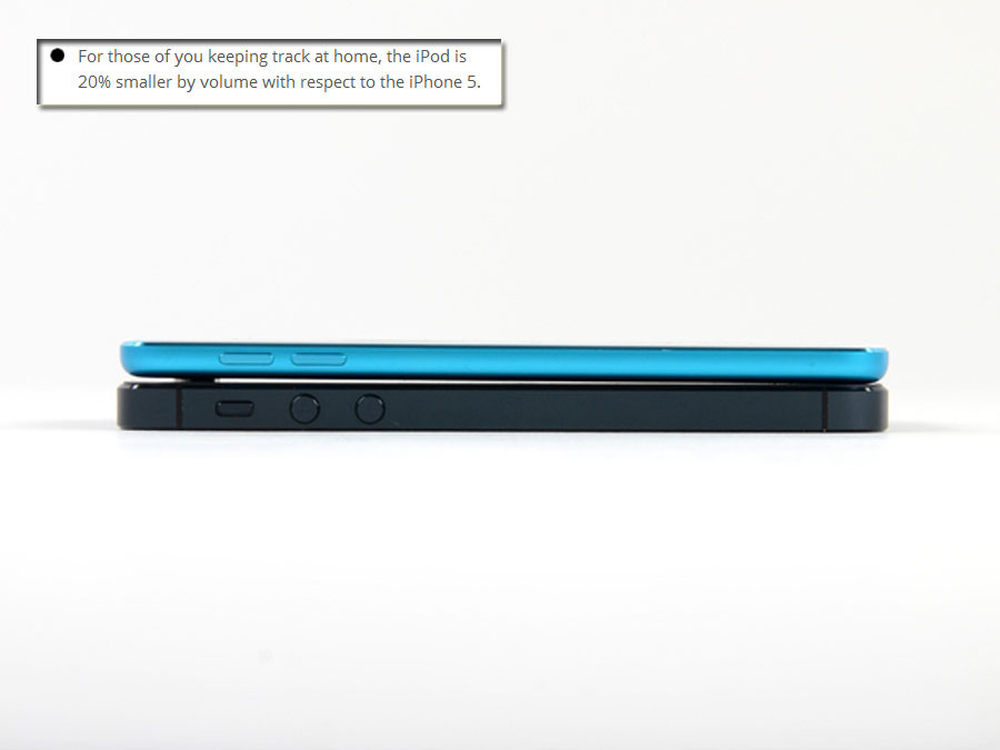

对比iPhone 5的机身厚度，iPod Touch 5则要更薄一些。
12/46

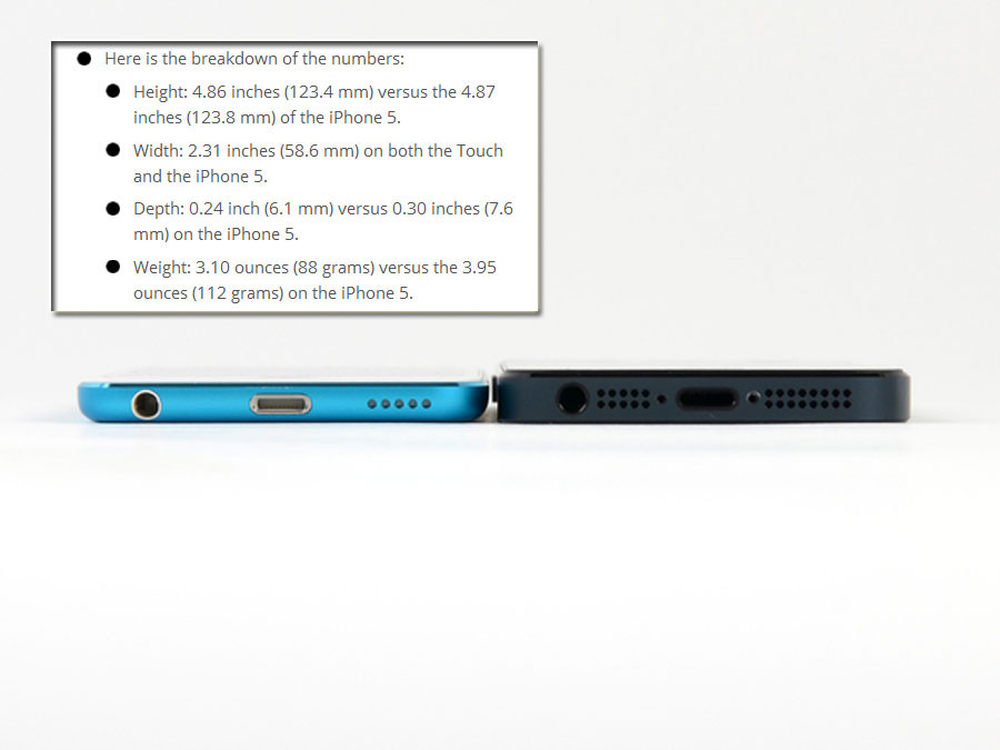

4.86英寸(123.4 mm) VS 4.87英寸(123.8 mm)。
13/46
热风枪已经准备就位，那么我们开始拆解吧！
14/46

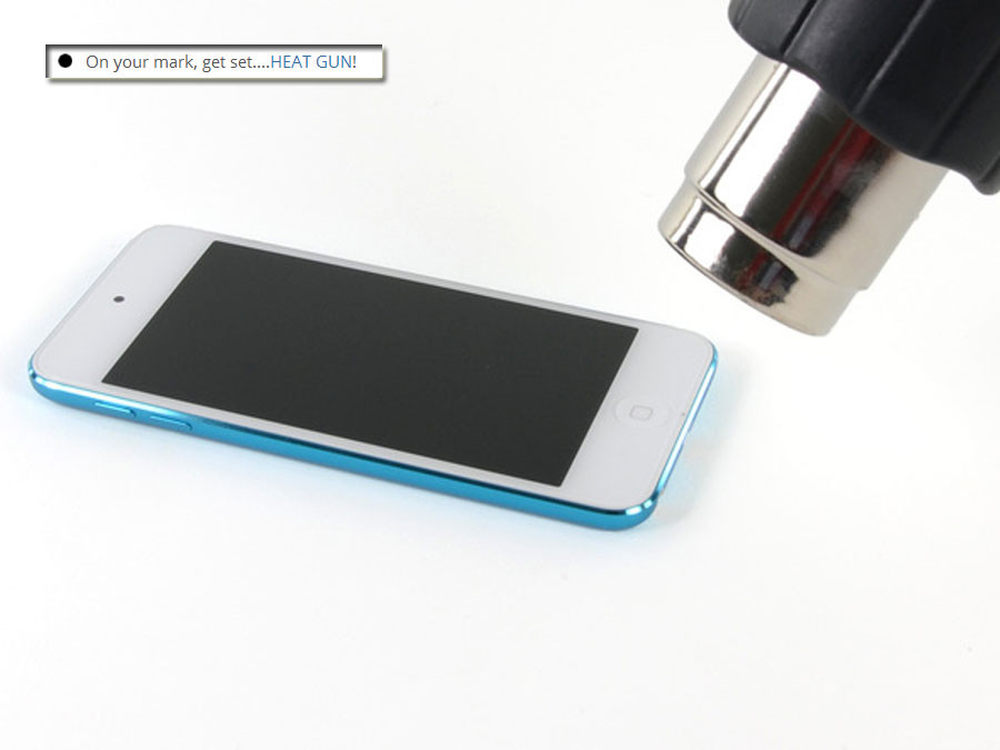

首先使用热风枪吹上一阵，用以软化粘合剂，而后在用工具把它撬开。
15/46

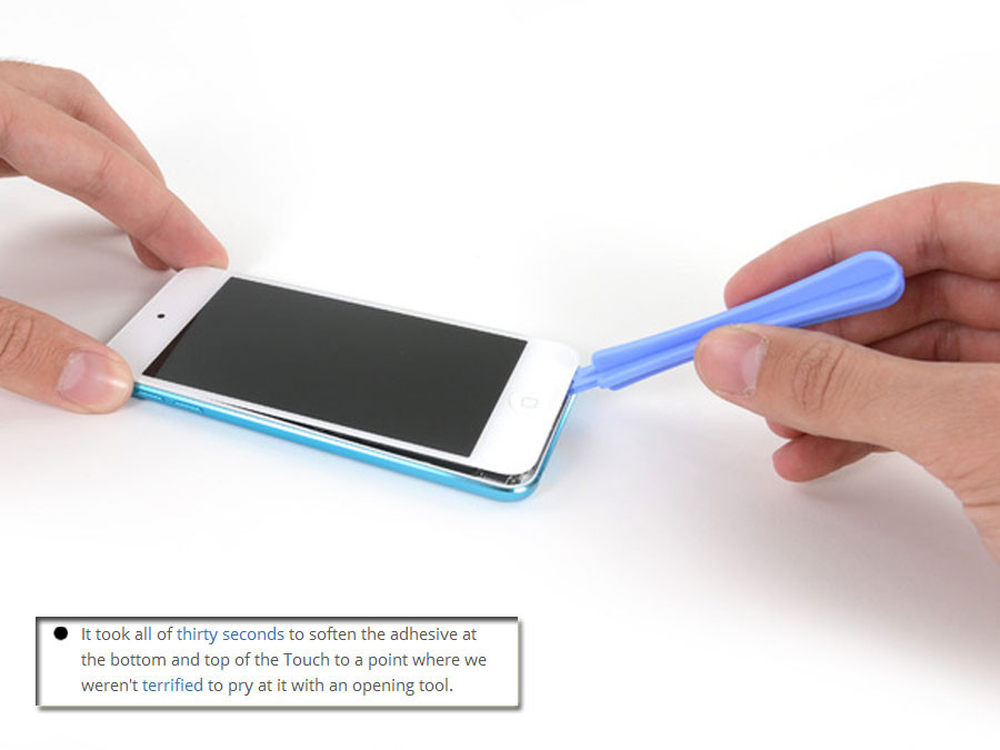

使用工具撬开iPod Touch 5的前置面板。
16/46

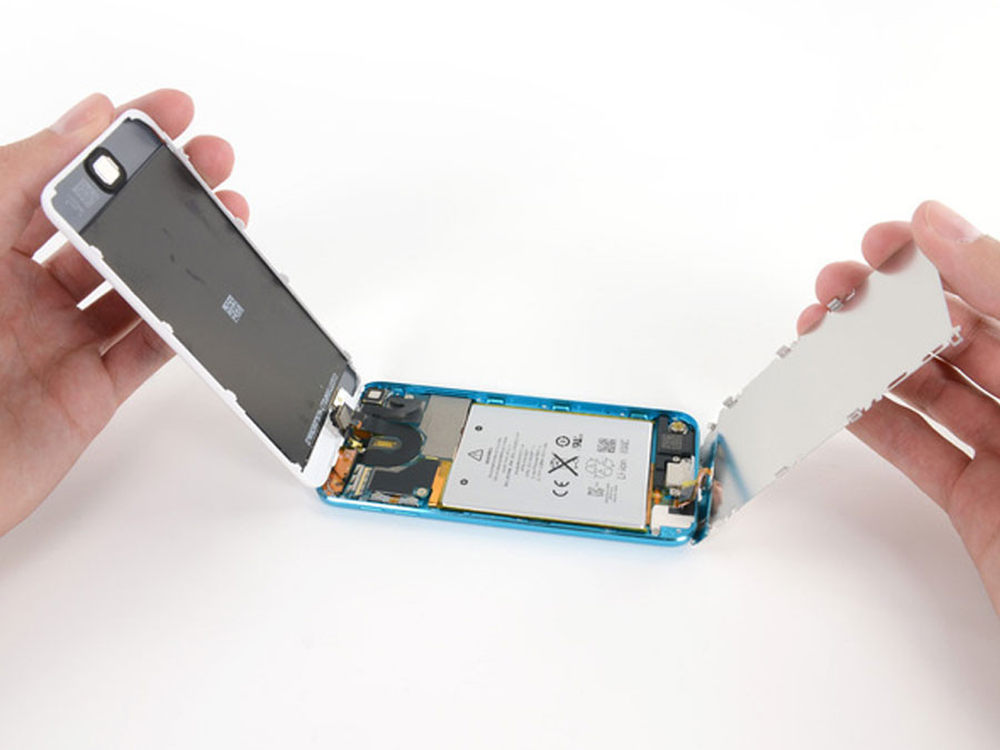

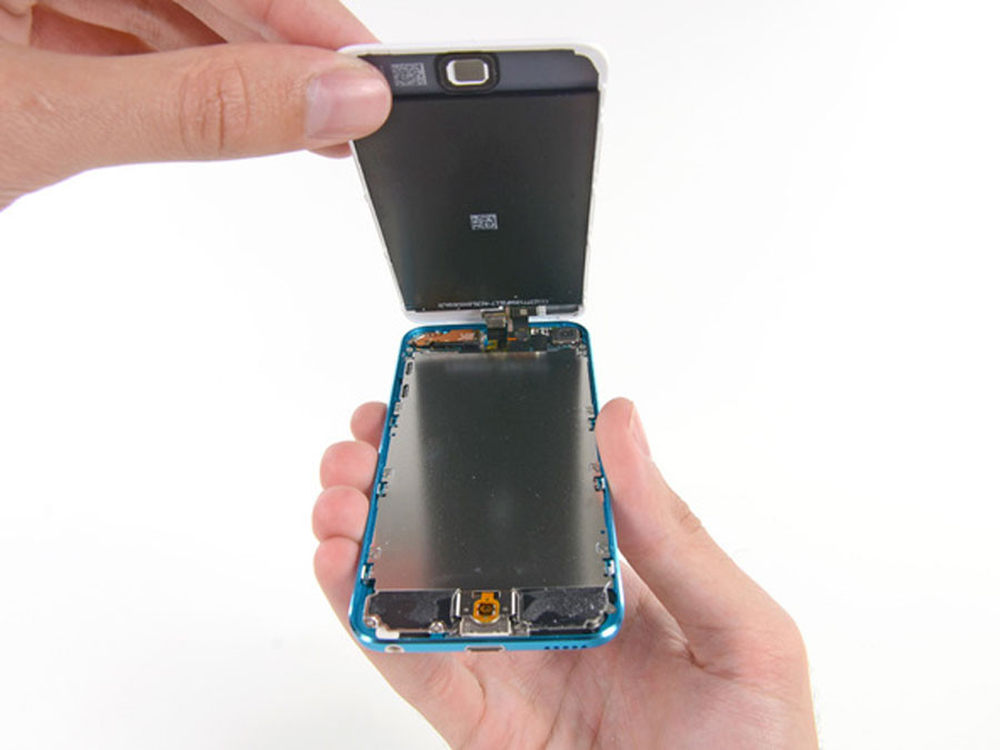

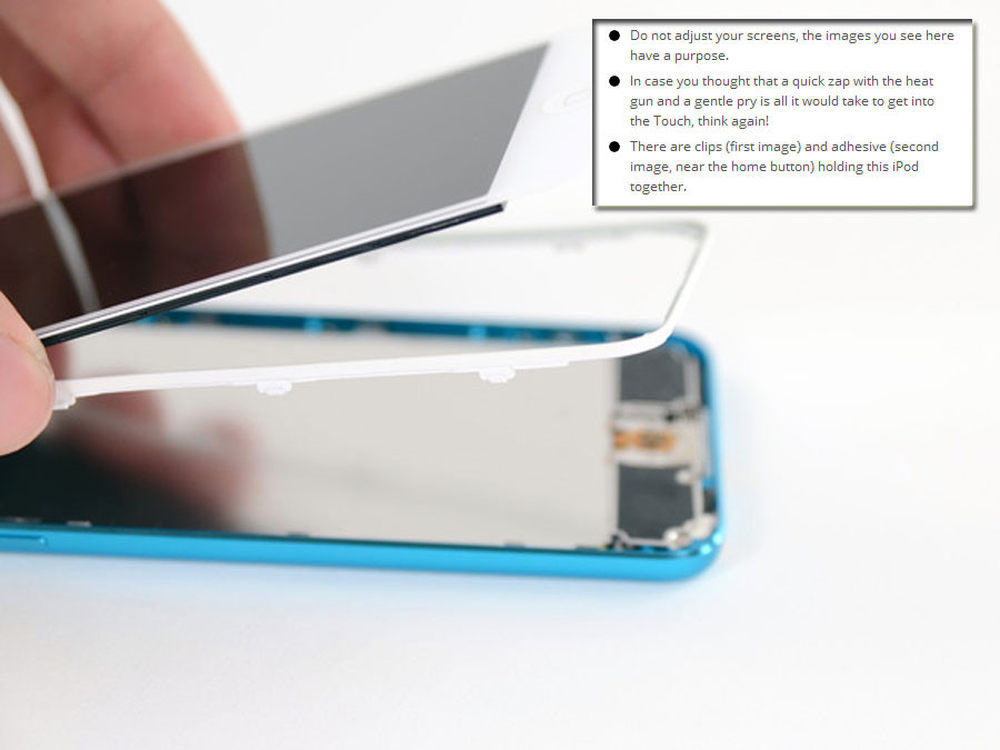

机身已经可以分离，中间设计有支架。机身支架和粘合剂将Touch 5固定起来。
17/46

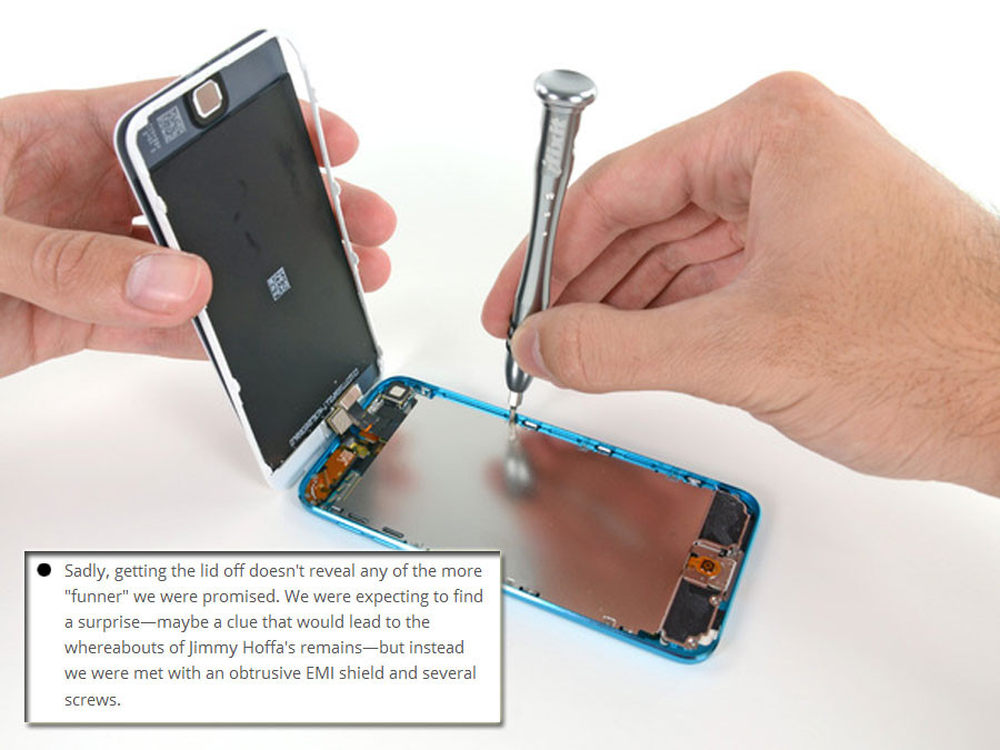

打开以后发现里面还有EMI防电磁干扰的防护罩阻隔。
18/46
写下EMI防护罩上的螺丝，取下防护罩。
19/46

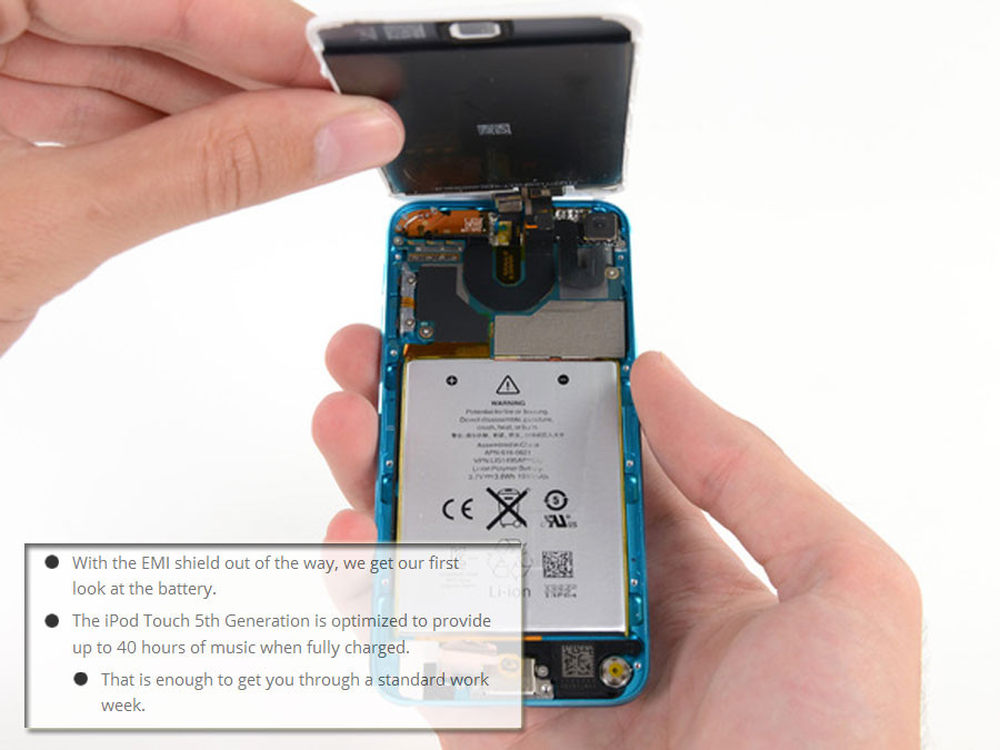

打开防护罩之后就可以看到电池了，这就是苹果方面称“可提供高达40小时的音乐播放的电池”。
20/46

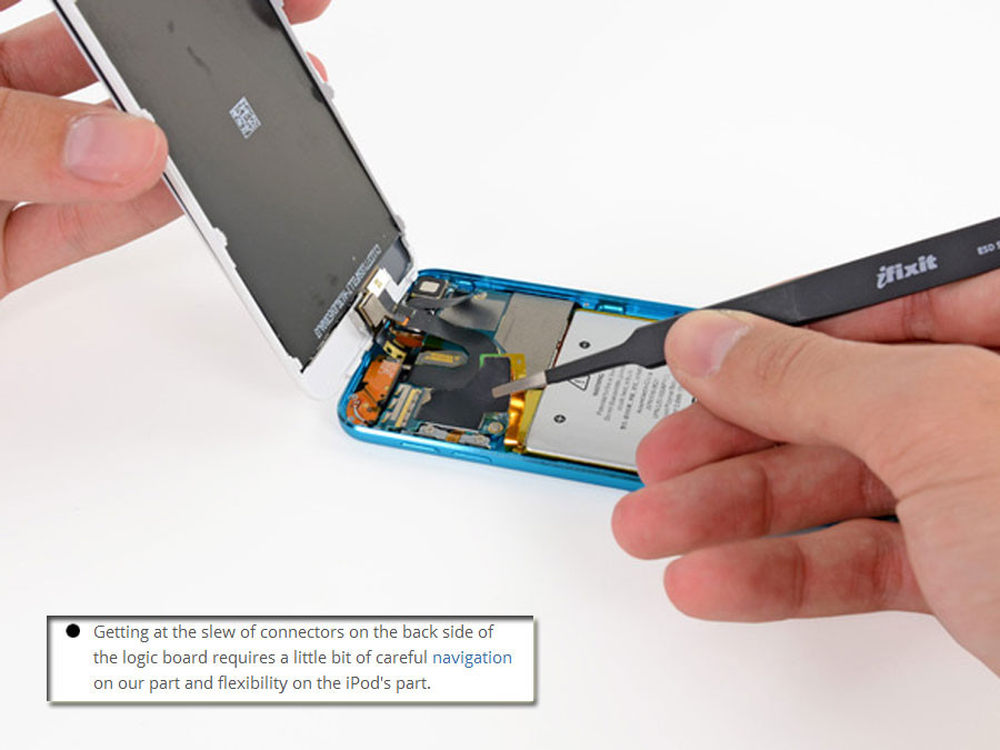

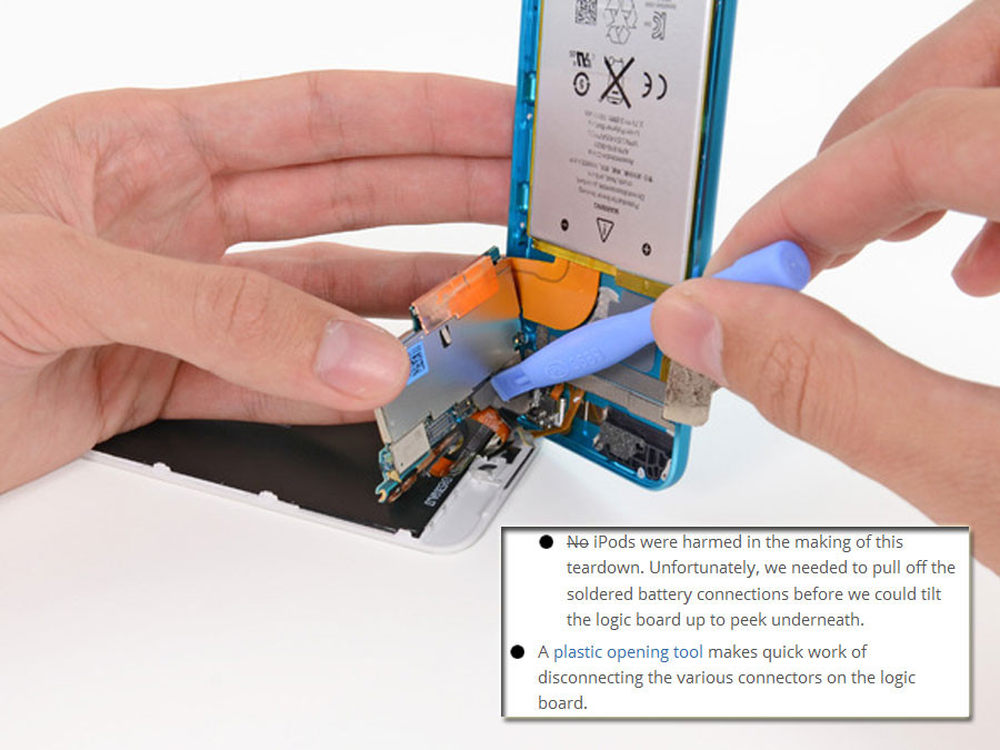

使用相对较为小巧的工具，开始拆卸Touch内部主板。
21/46
主板背面的内部构造图。
22/46

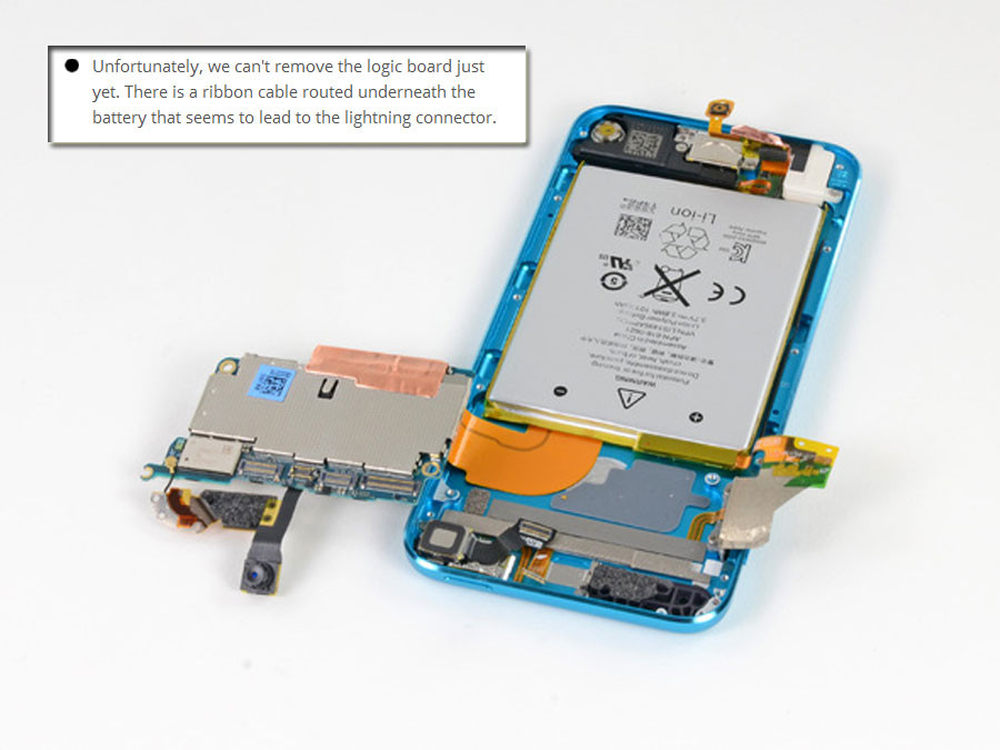

受到电池的阻碍，主板不能直接取下。
23/46

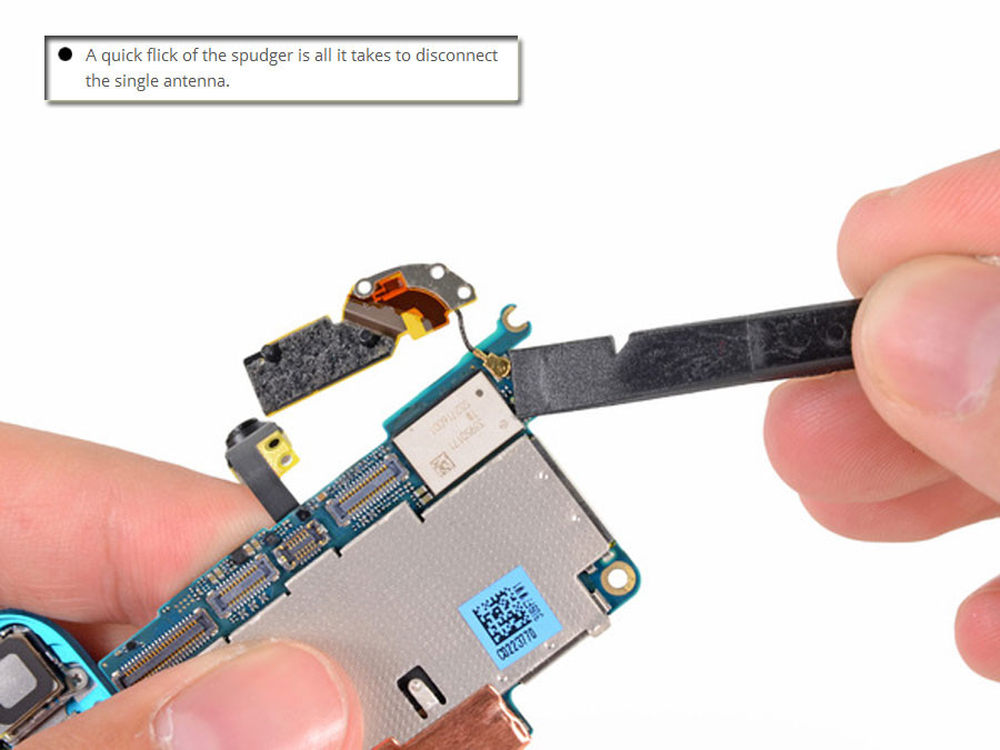

分离天线，Touch 5的天线位置靠近左上角，猜测是Wi-Fi天线。
24/46

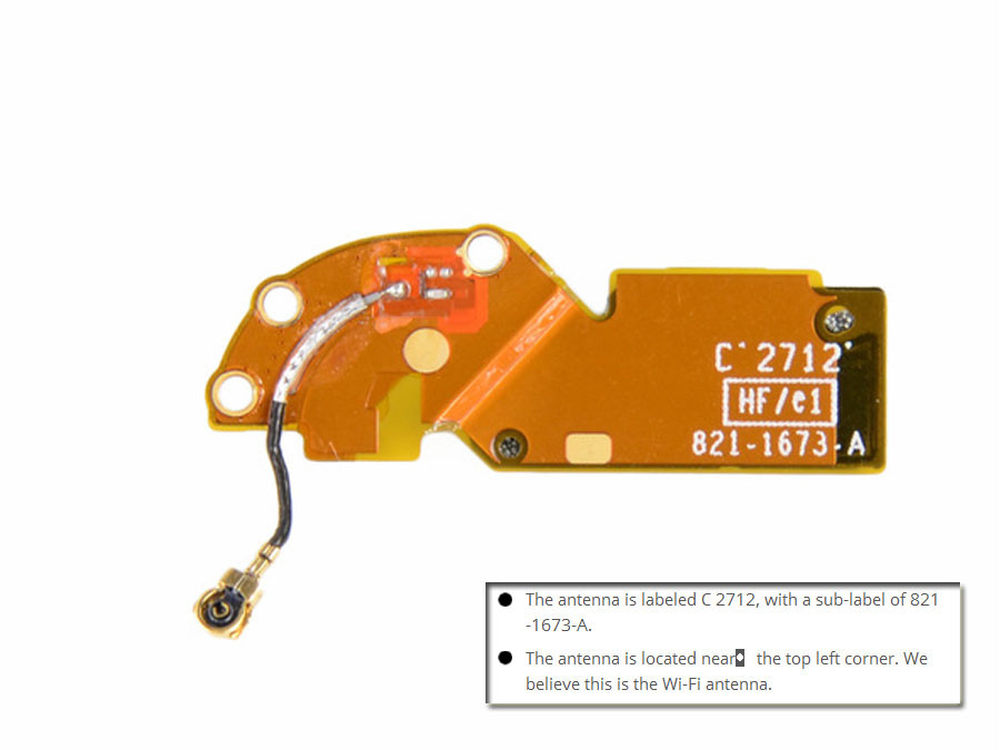

天线上印有标签C 2712、821-1673-A标识。
25/46

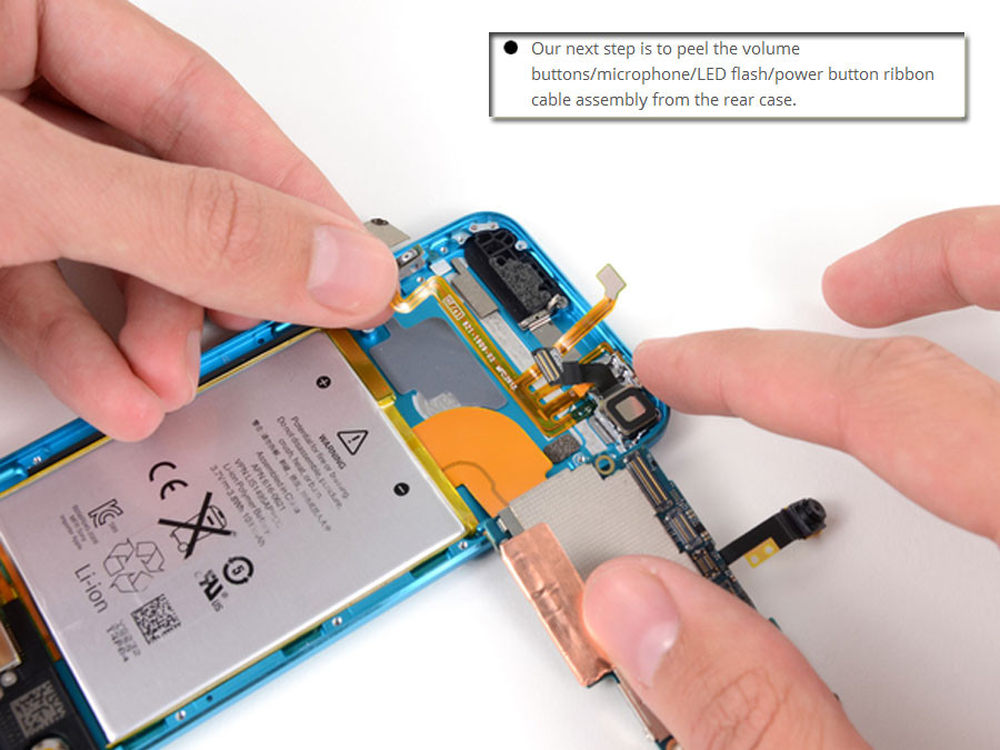

拆卸音量键、麦克风、LED闪光灯以及电源键的带状缆线。
26/46

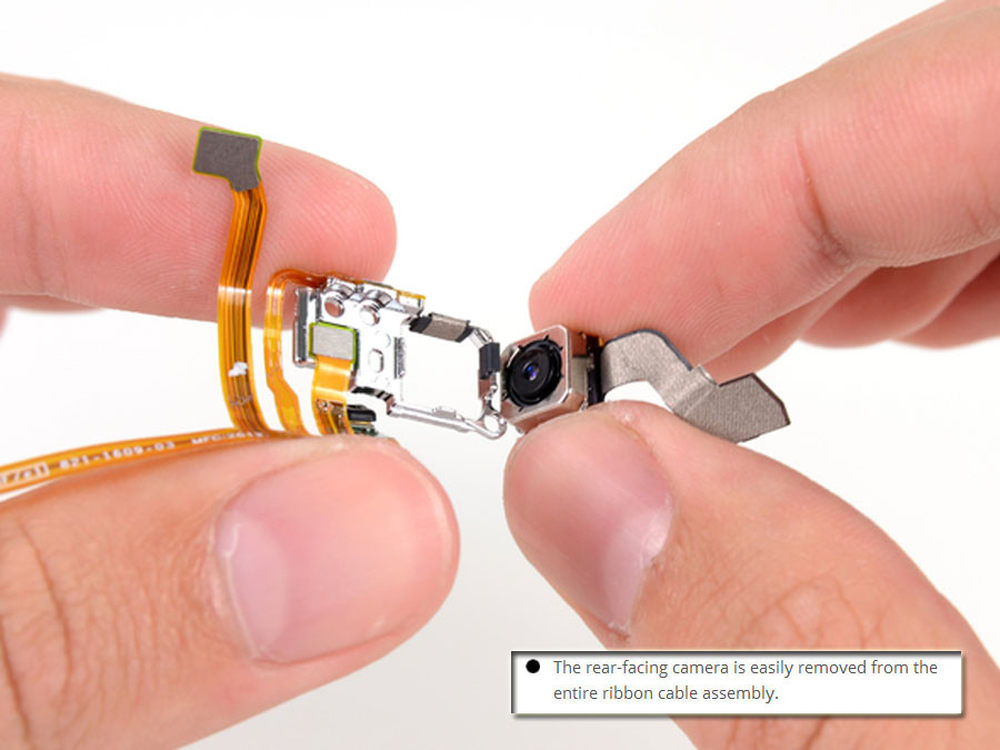

后置摄像头和电缆部分很容易就可以取下。
27/46

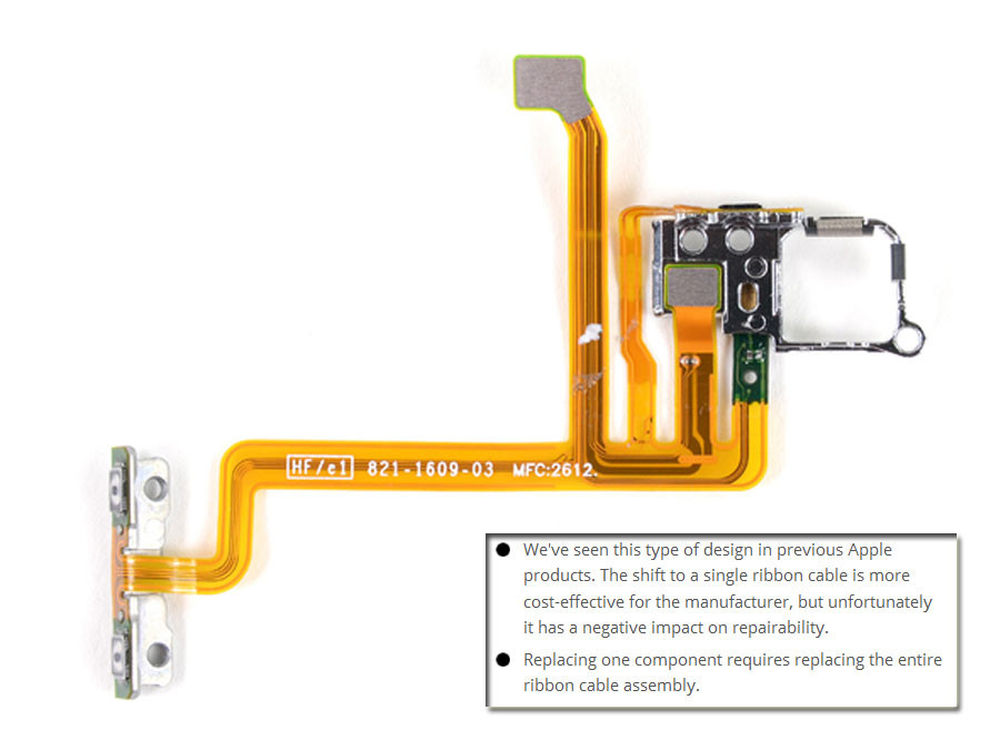

这样的线缆和设计虽然可以降低产品成本，但维修就相对比较麻烦了，只要一个地方坏了就的更换整个组建。
28/46

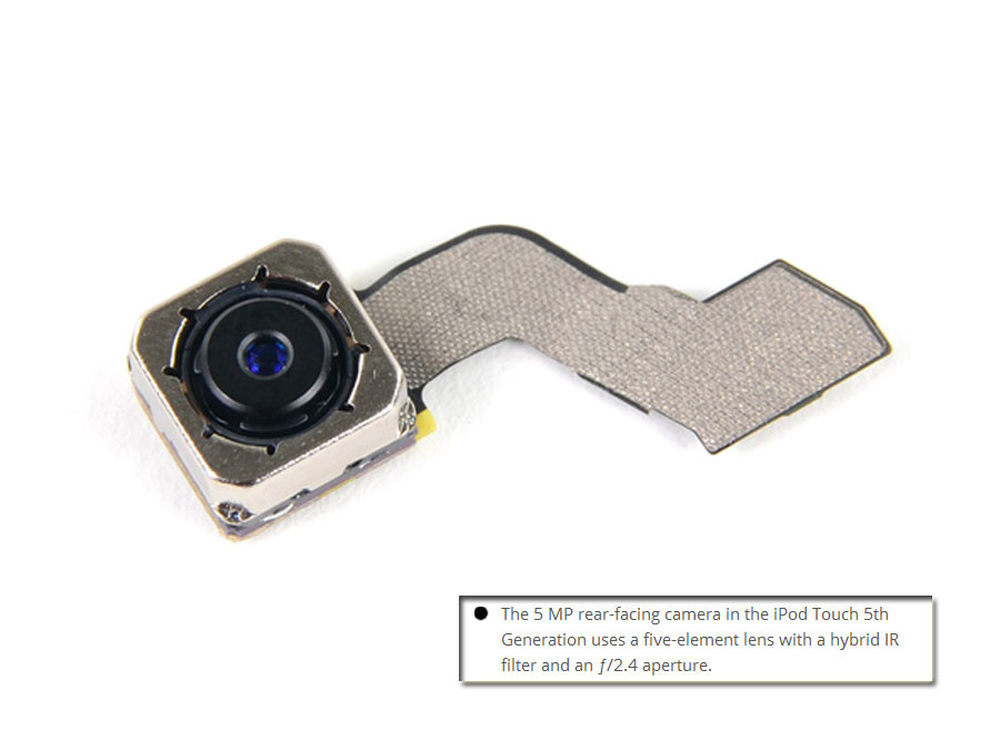

iPod Touch 5的500万像素后置摄像头，f/2.4光圈，拥有红外线滤镜功能。
29/46

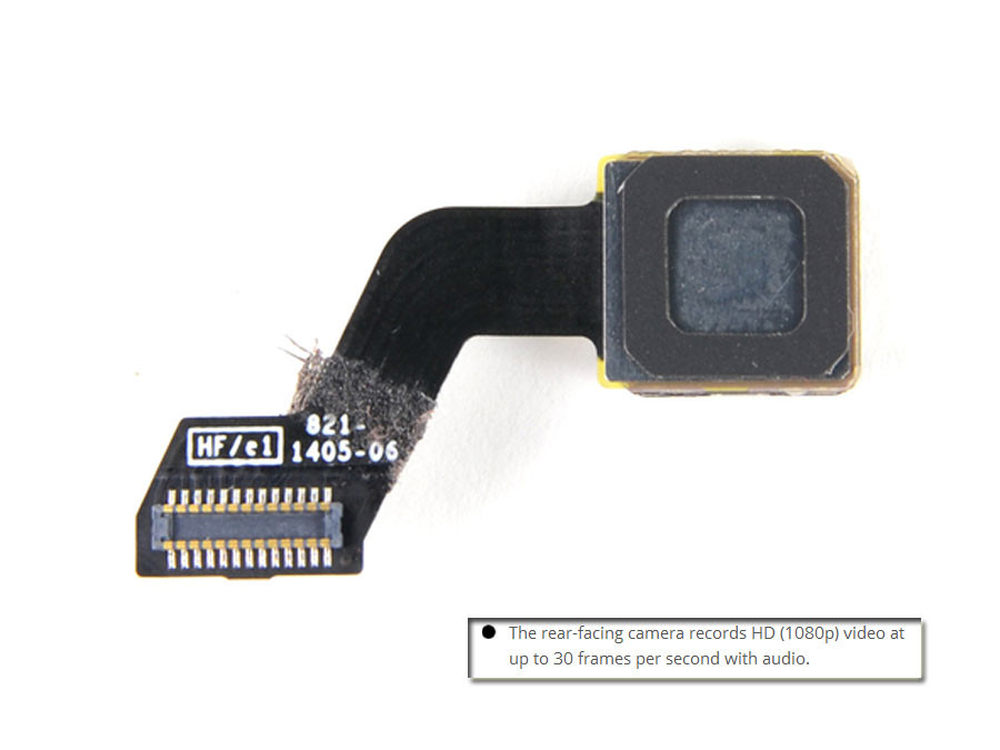

后置摄像头支持录制每秒30帧1080p视频。
30/46

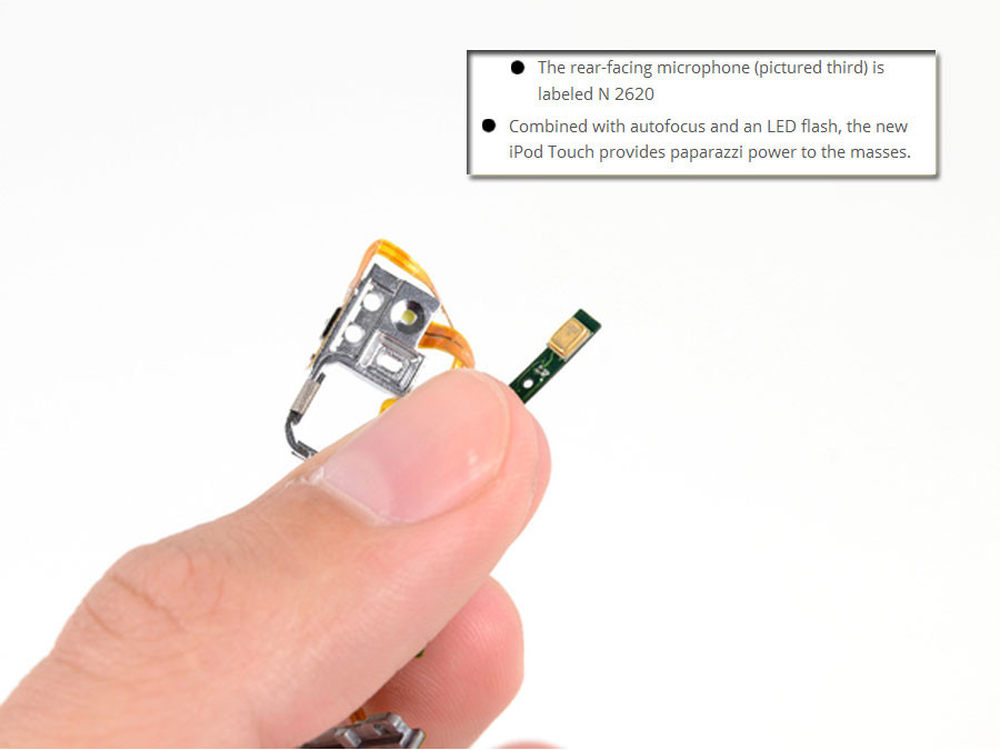

iPod Touch 5是支持自动对焦的，并且配备了LED闪光灯。
31/46

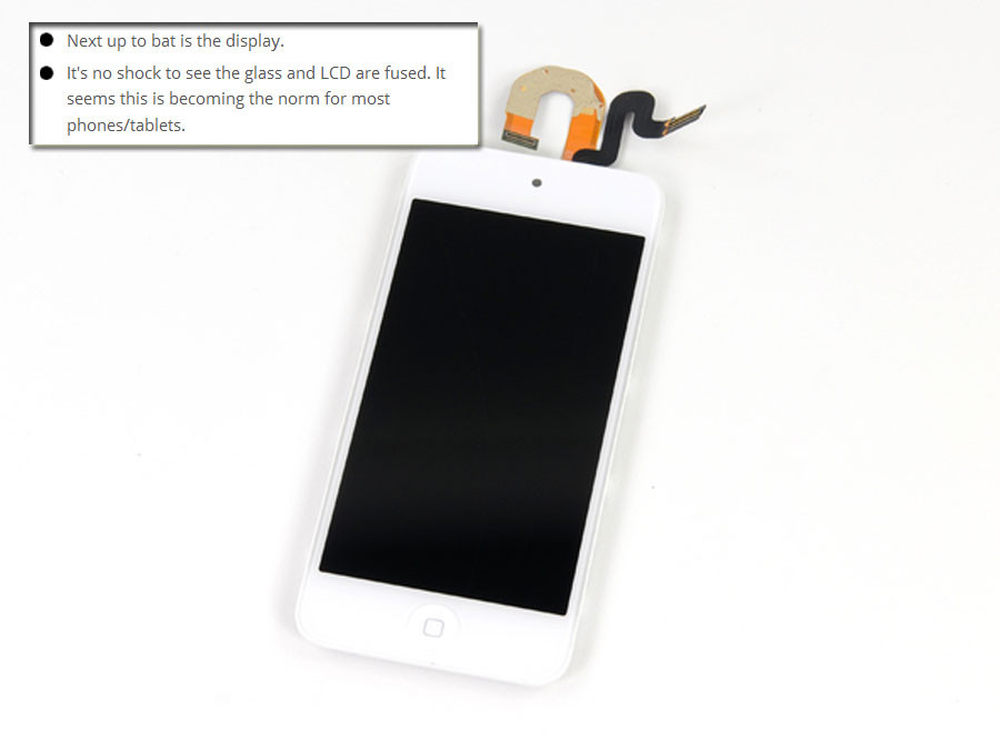

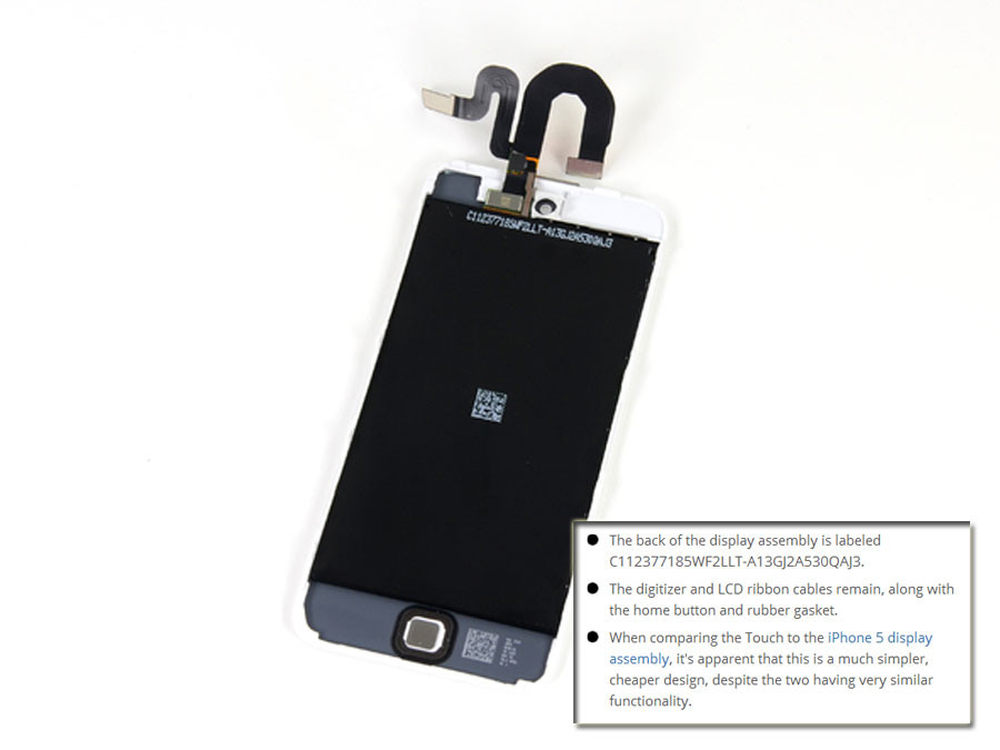

屏幕部分采用了比较普遍的一体化设计。
32/46
iPod Touch 5的设计比iPhone 5更简单廉价。
33/46

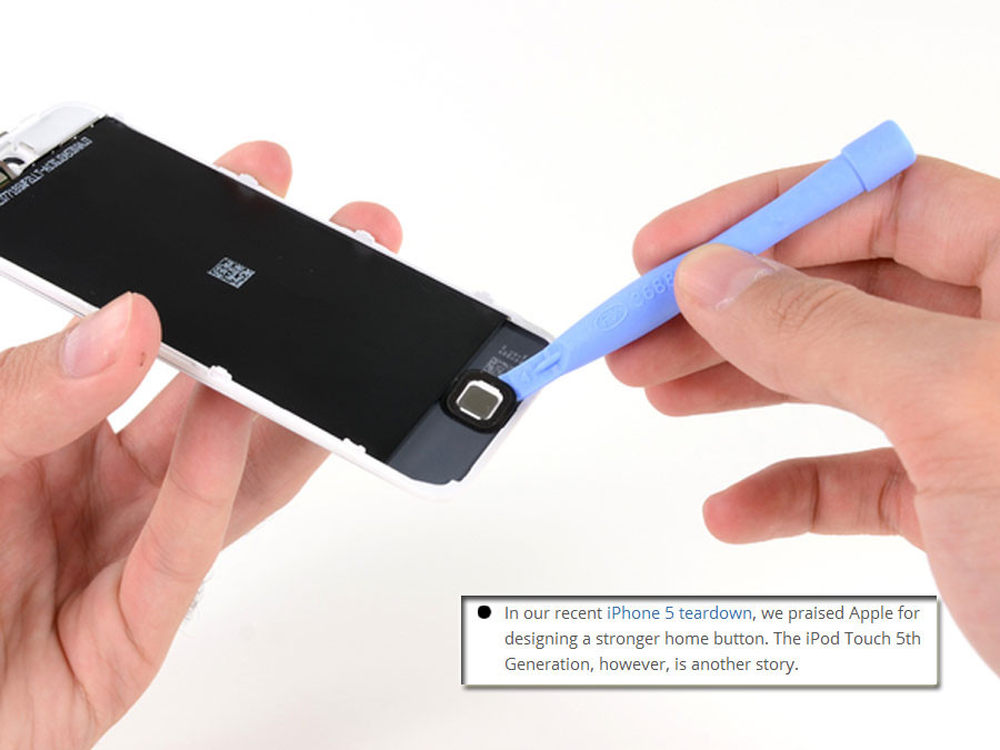

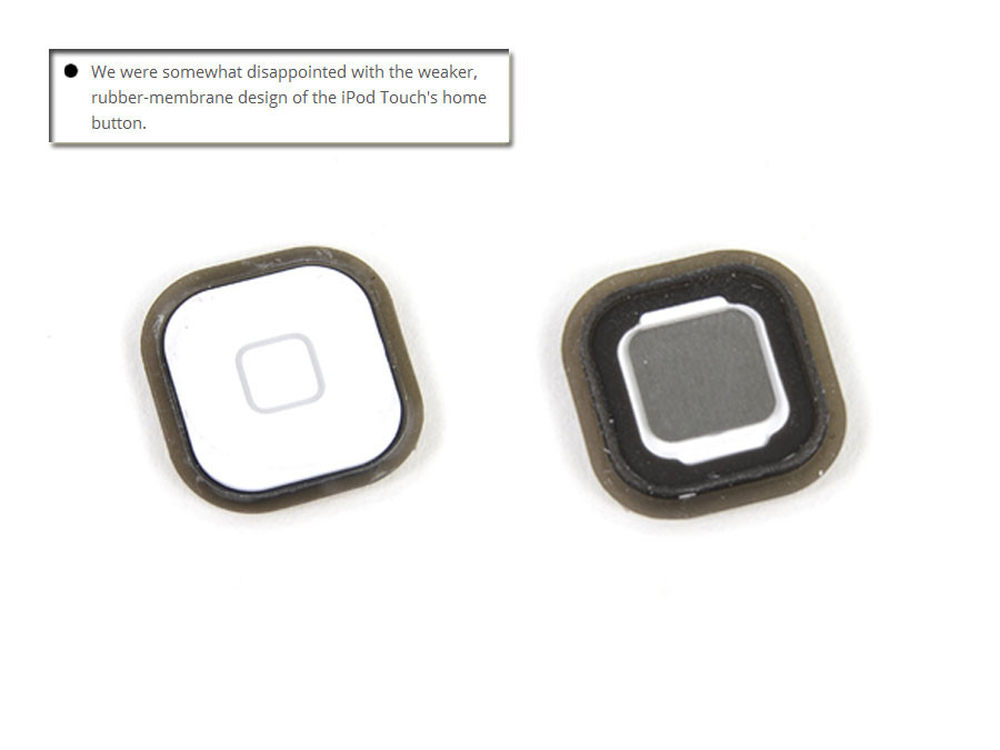

iPod Touch 5的Home按键设计可着实不怎么样，比起iPhone 5来说差远了。
34/46
橡胶膜设计的Home键让人有点失望。
35/46

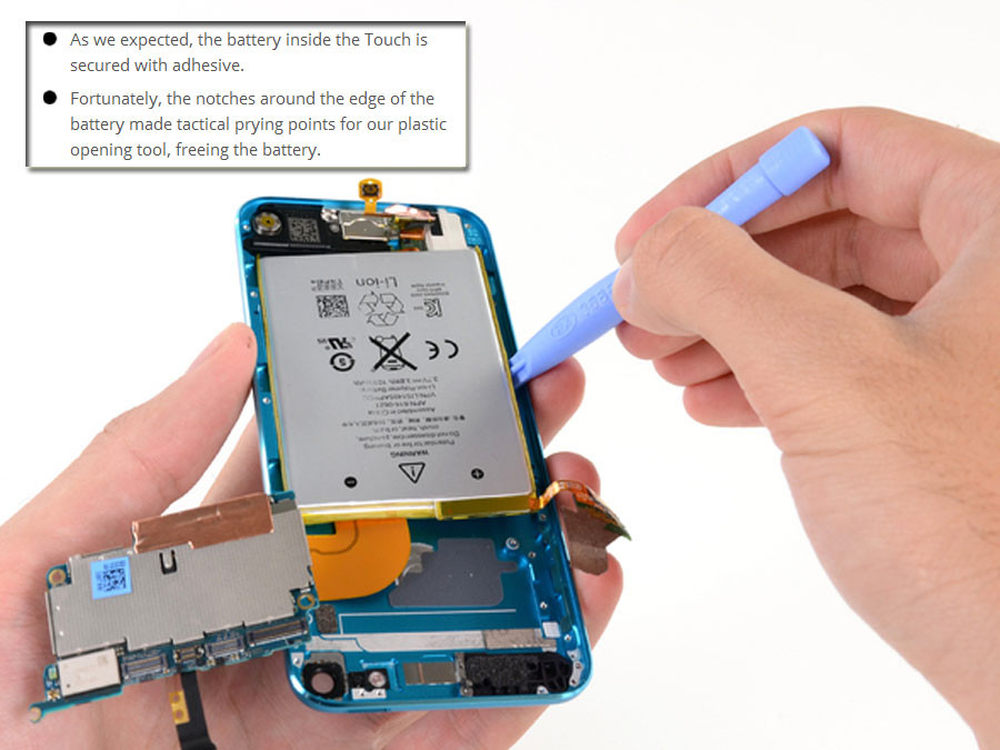

iPod Touch 5的电池是用粘合剂固定的，所以拆卸时还是比较方便的。
36/46

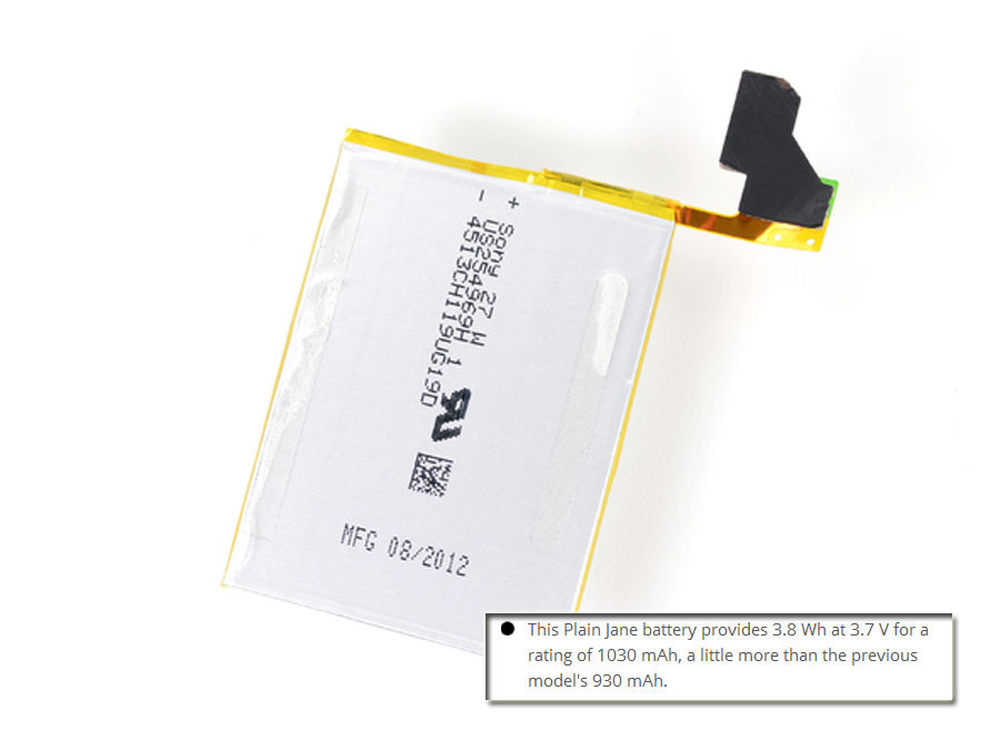

相比较iPhone 5而言，iPod Touch 5的电池更简单；更小巧一些。
37/46
当取出iPod Touch 5的电池取出后，主板拆卸就简单多了。
38/46

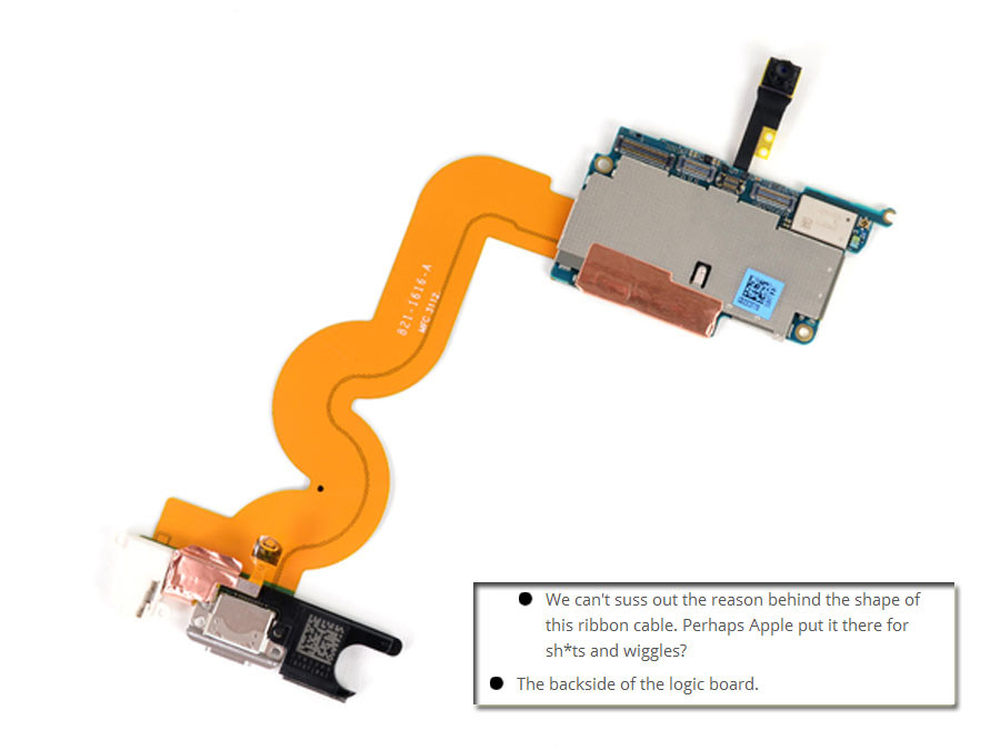

主板与Lightning模块，耳机接口以及麦克风焊接在一起。
39/46

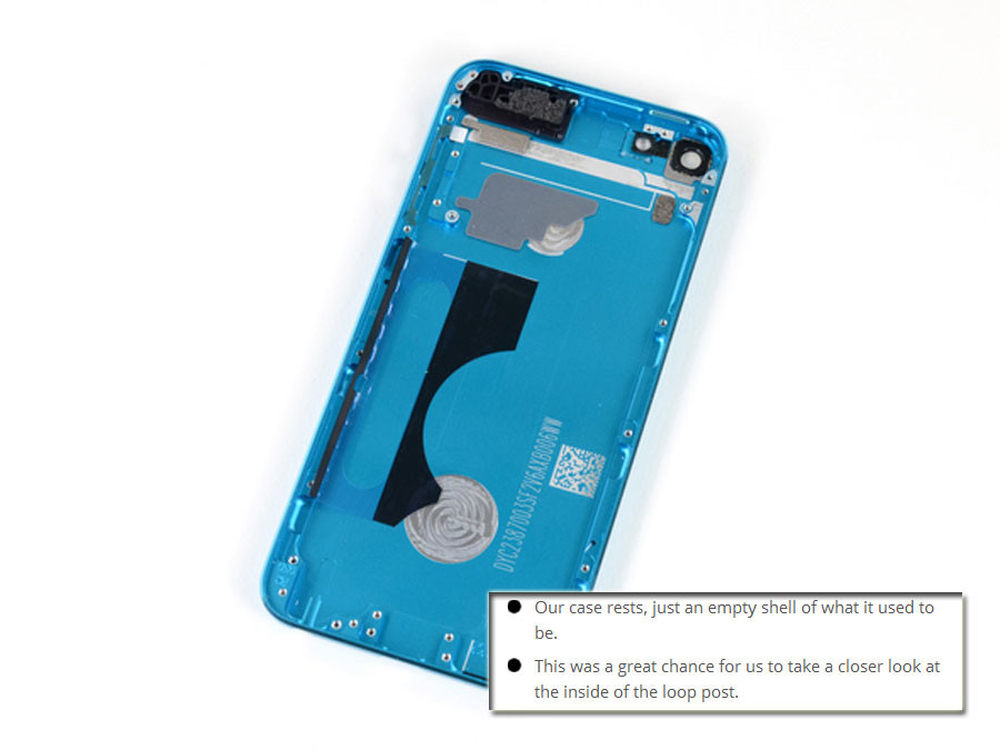

主板拆卸后的iPod Touch 5后壳。
40/46
这里可以看到loop连机器的功能是怎么实现的。可以按下的螺旋设计，创意并不大但很实用。
41/46

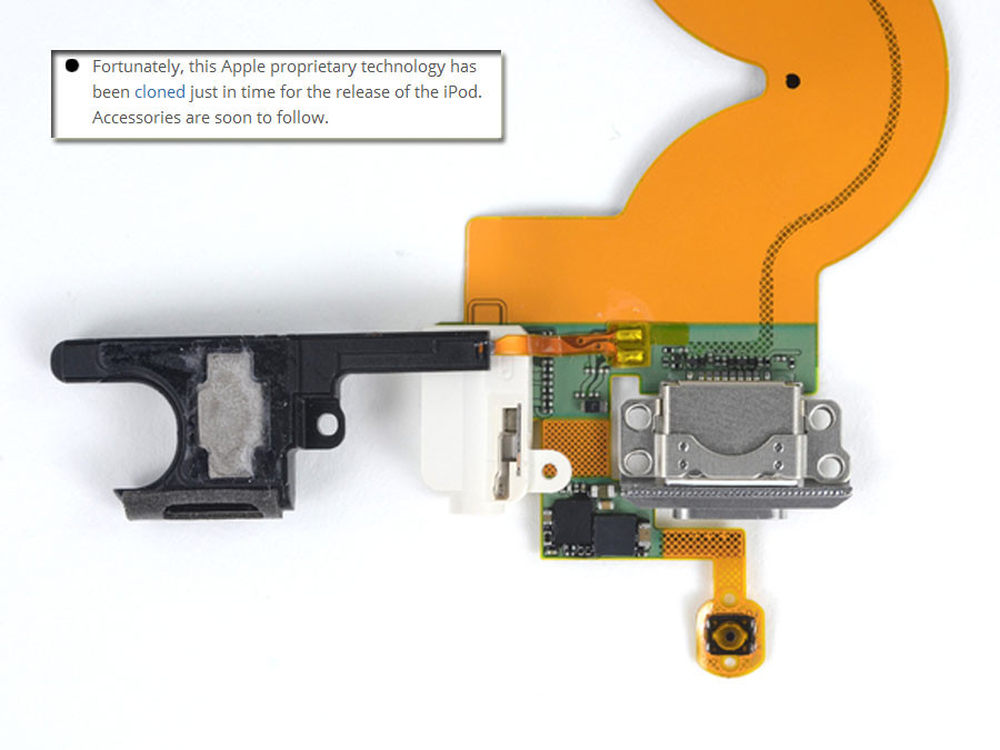

Lightning模块特写。
42/46

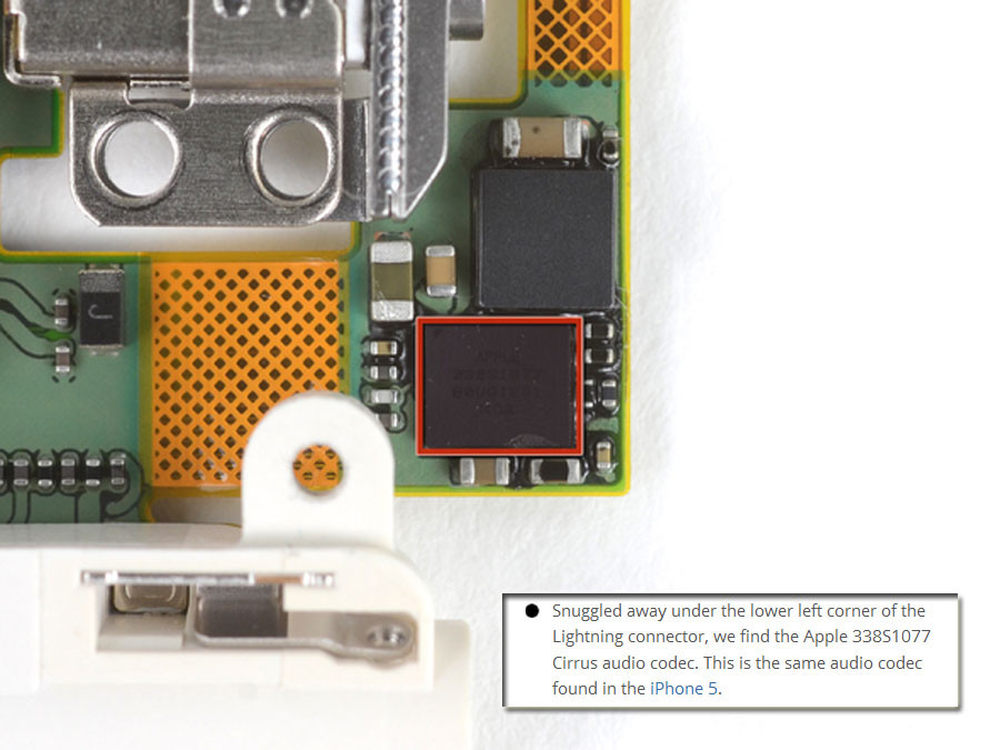

拆卸Lightning连接器后，可以看到Apple 338S1077 Cirrus音频编解码器。
43/46

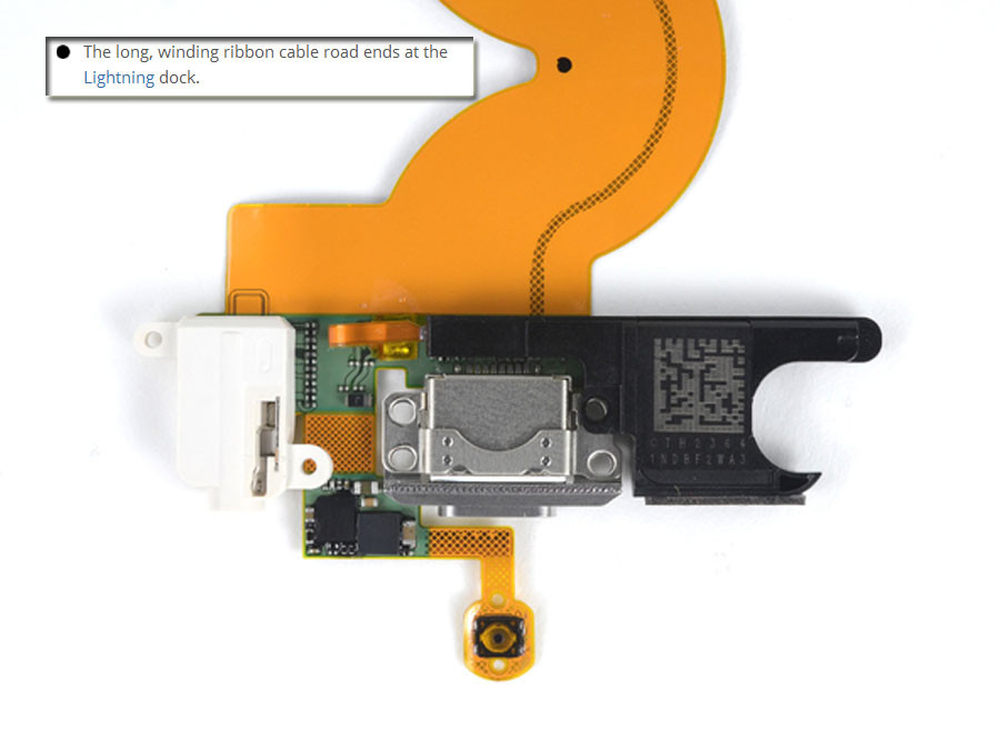

缆线末端即为Lightning接口。
44/46

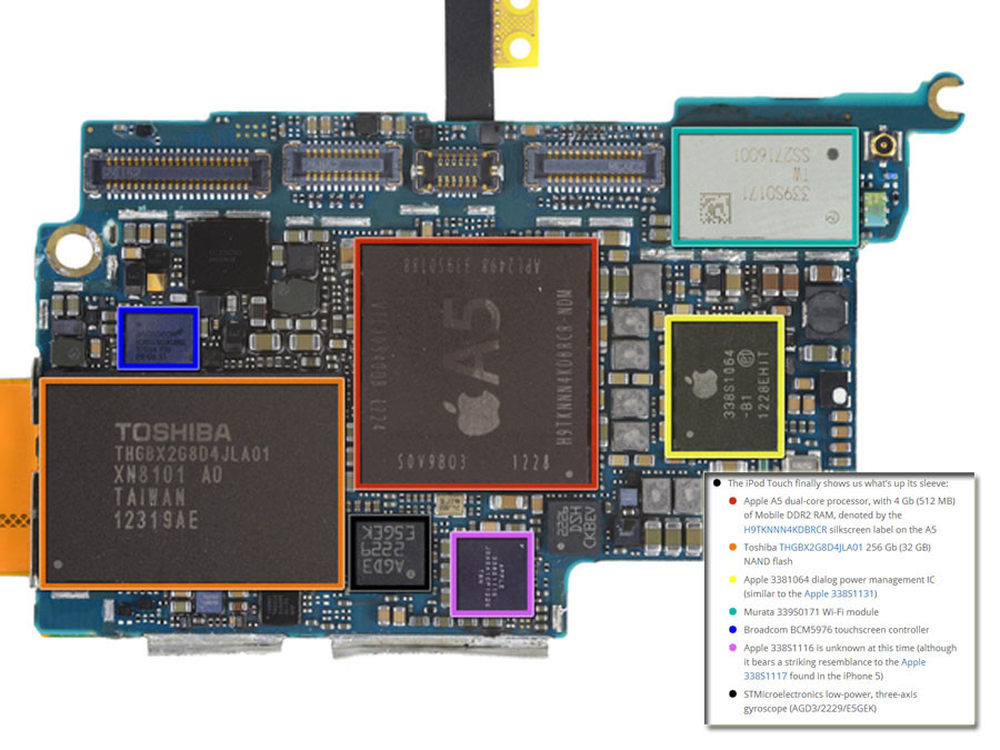

iPod Touch 5主板核心模块介绍：
朱红色：A5双核处理器、512MB RAM内存，A5处理器上的标签H9TKNNN4KDBRCR
橙色：东芝THGBX2G8D4JLA01 256 Gb (32 GB) NAND闪存
黄色：苹果3381064 对话框电源管理集成电路IC(与苹果338S1131相同)
绿色：村田339S0171 Wi-Fi模块
蓝色：博通BCM5976触摸屏控制器
紫色：苹果338S1116(用途暂时不知)
黑色：意法半导体低功率三轴陀螺仪(AGD3/2229/E5GEK)
45/46

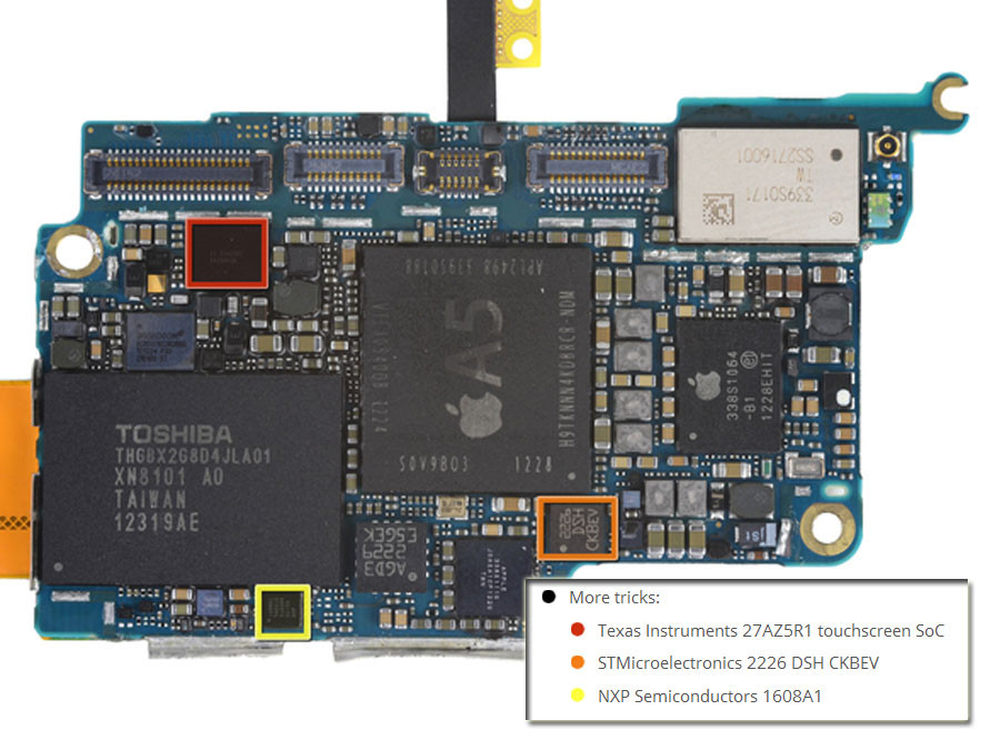

iPod Touch 5主板核心模块介绍：
朱红色：德州仪器27AZ5R1触摸屏控制器
橙色：意法半导体2226 DSH CKBEV
黄色：NXP恩智浦半导体1608A1
46/46

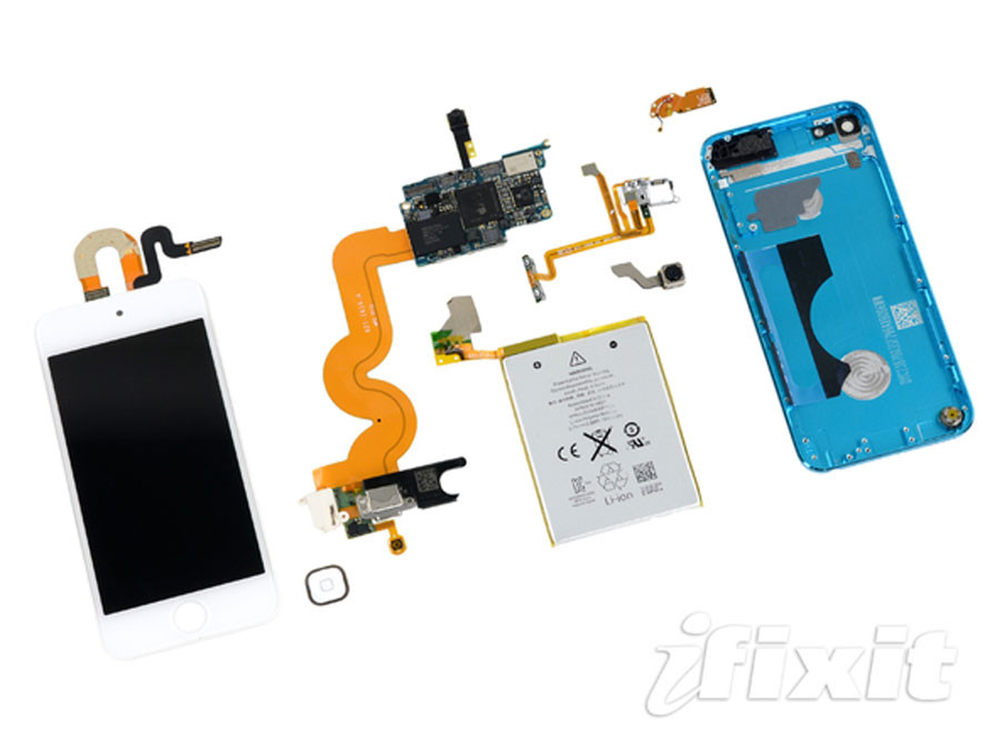

苹果iPod Touch 5拆解到此结束。
