又一次的改变！第七代iPod nano拆解
1/36
更薄、更新的第七代iPod nano现已上市，今天我们就来拆解一下这款全新的小东西。虽然也有很多颜色可选，但工程师选定的是一款绿色的靓丽版本。
2/36
我们首先回顾一下相关的规格信息：16GB存储容量、2.5英寸宽屏，支持多点触控，支持蓝牙4.0等……
3/36

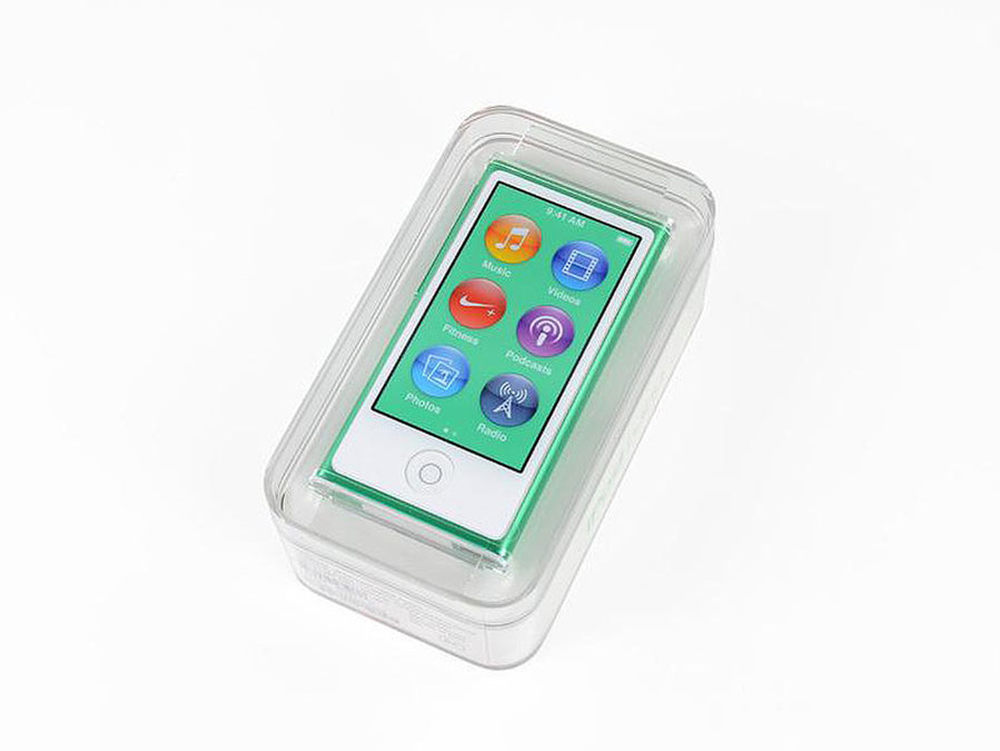

第七代iPod nano包装正面照。
4/36

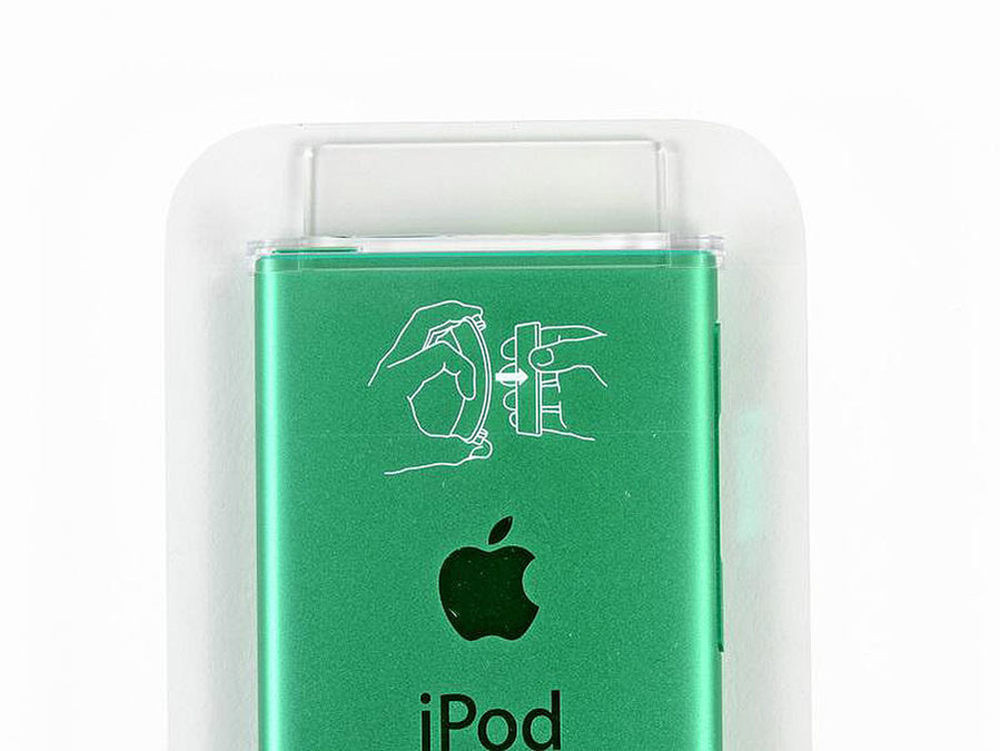

iPod nano的包装上提示了拆箱的方式。
5/36

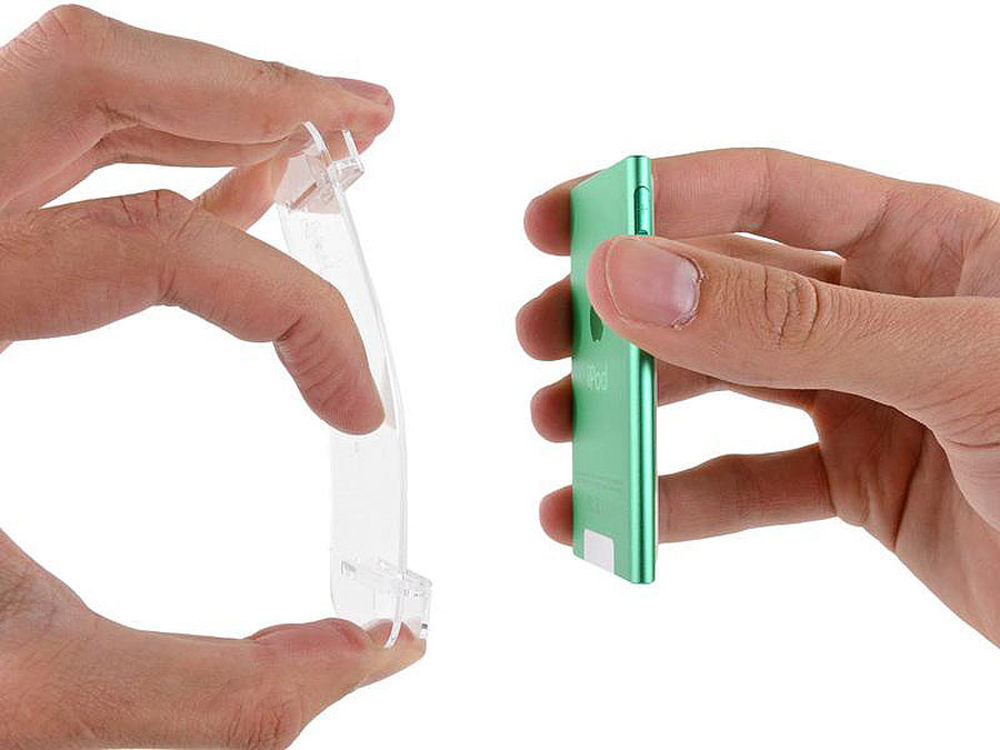

拆箱！值得一提的是，这款产品的包装的确很节约空间。
6/36

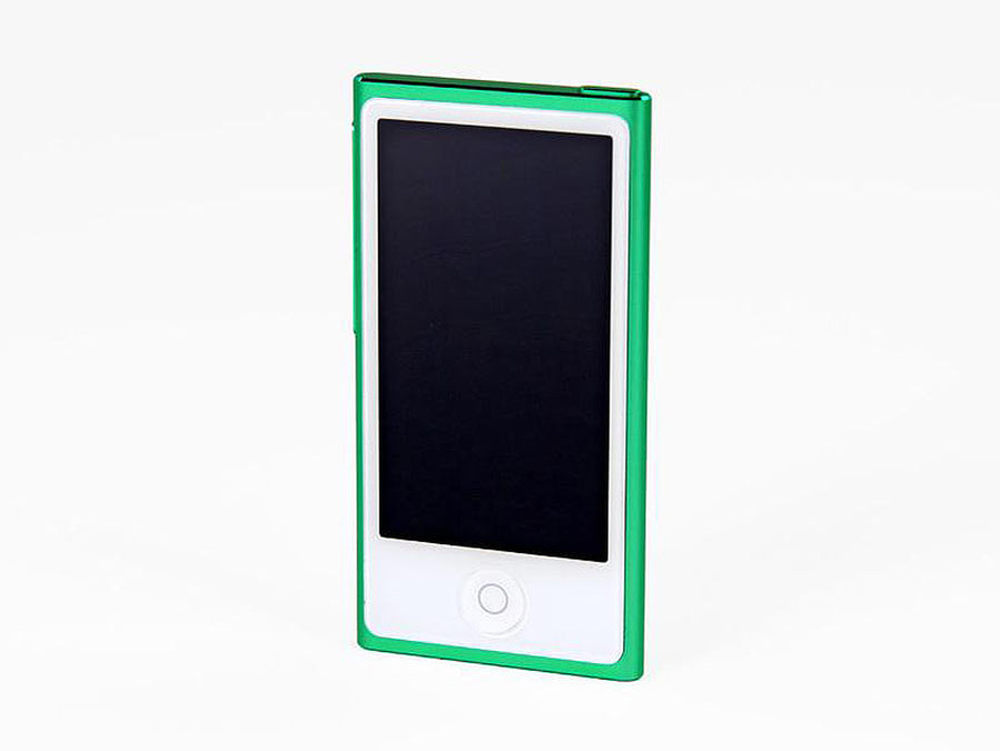

仔细观察的话可以看出，nano的Home键中心图标呈现了圆形，不再是以前的方块形状。
7/36

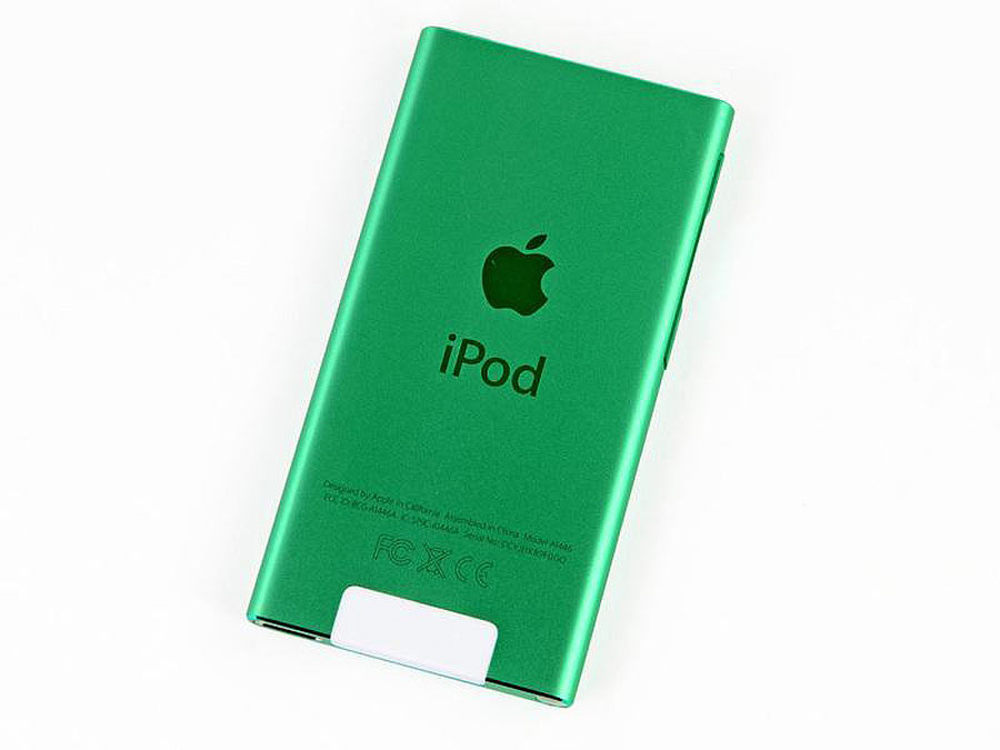

第七代iPod nano背面靓照。
8/36

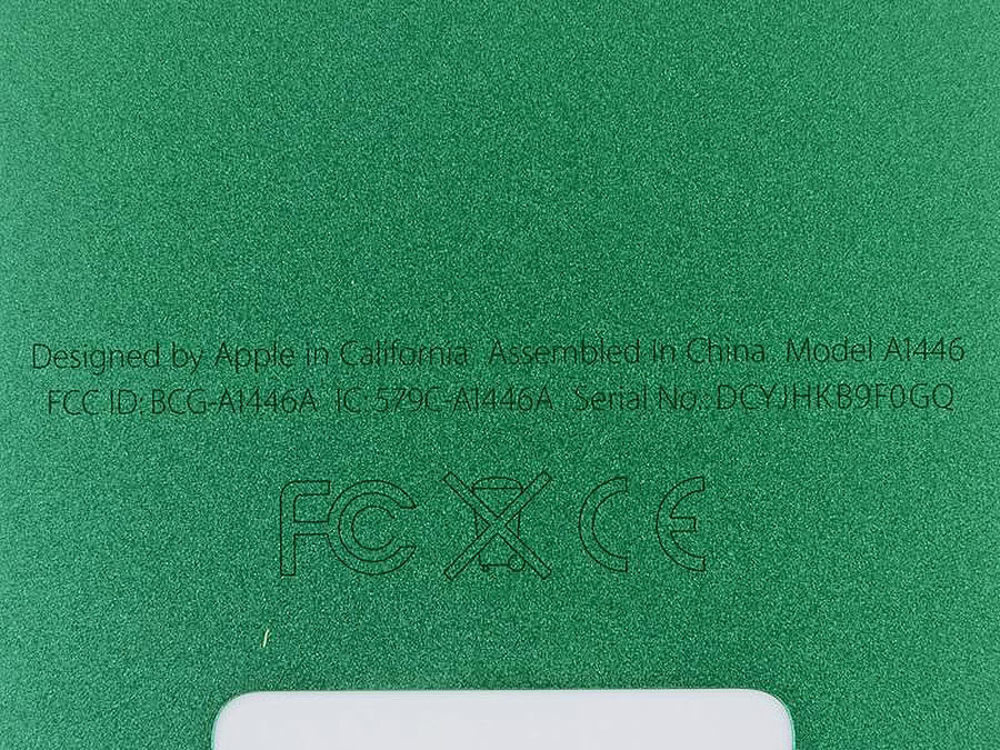

在一片绿色背景上，我们发现了nano的新型号：A1446。
9/36

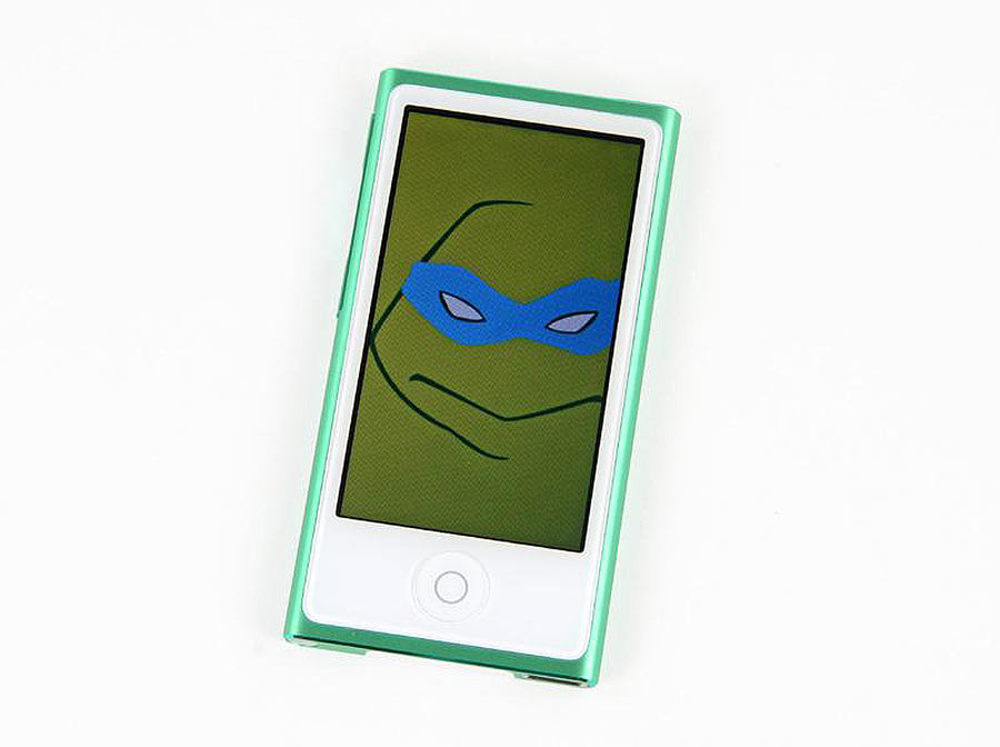

加载忍者神龟的插图。
10/36

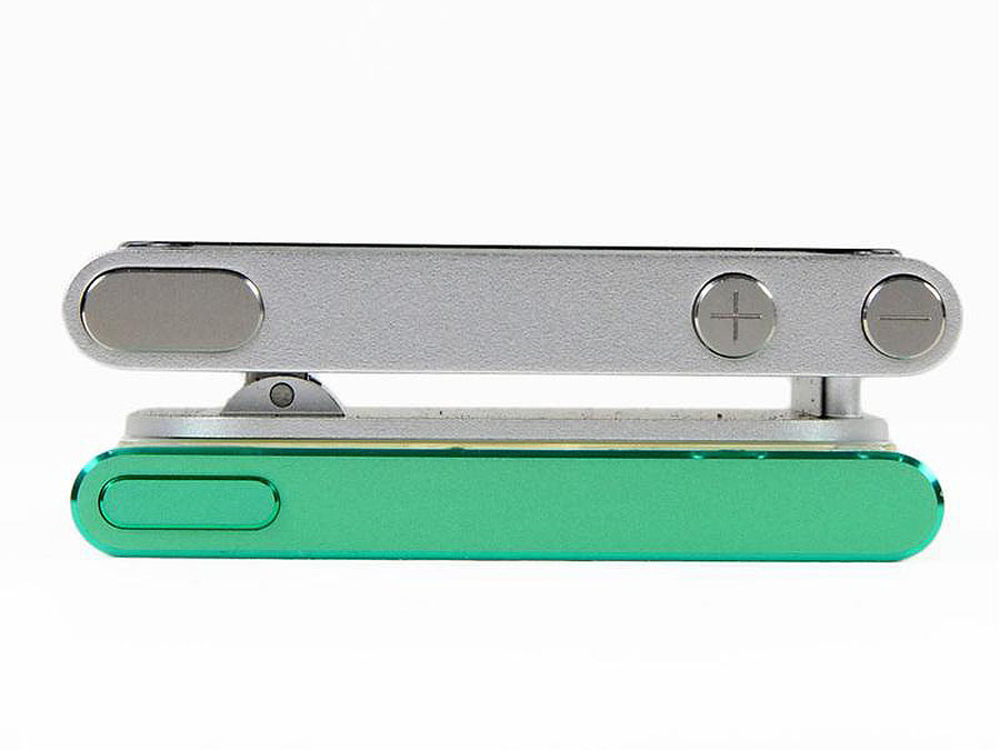

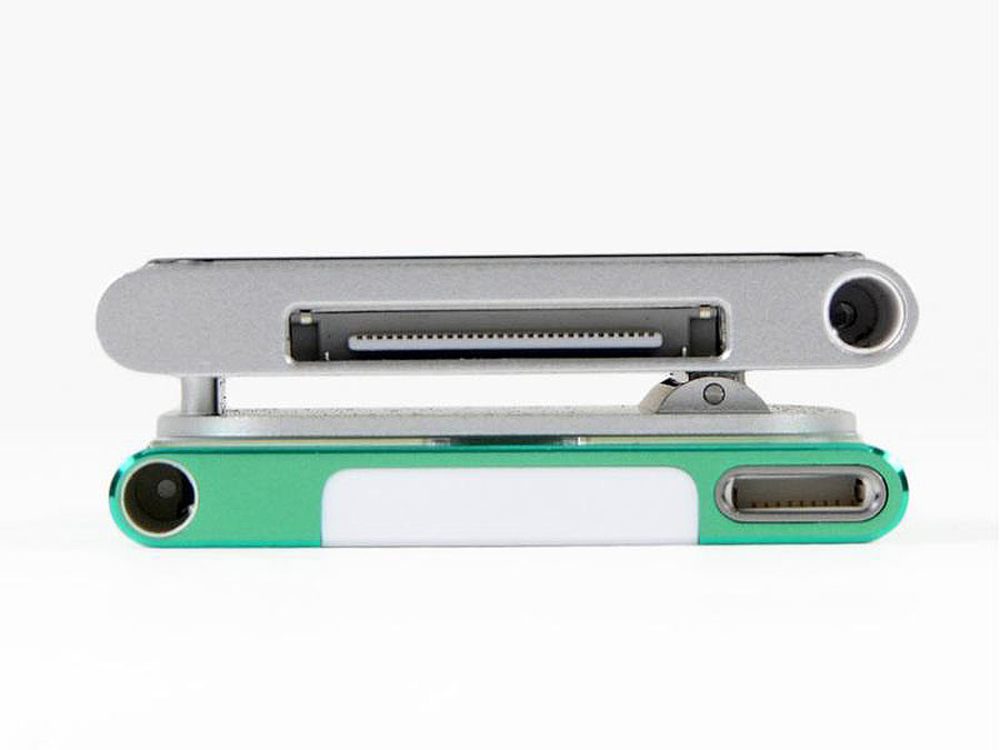

与第六代nano的对比！第六代nano为1.49 x 1.68 x 0.35英寸，重量是0.74盎司。第七代nano为3.01 x 1.56 x 0.21英寸，重量是1.1盎司，在体积和重量上都有所变化。
11/36
恢复大尺寸设计后，第七代nano更容易抓握，同时又轻薄了很多。另外，第七代nano也配置了与iPhone 5一样的闪电连接器。
12/36

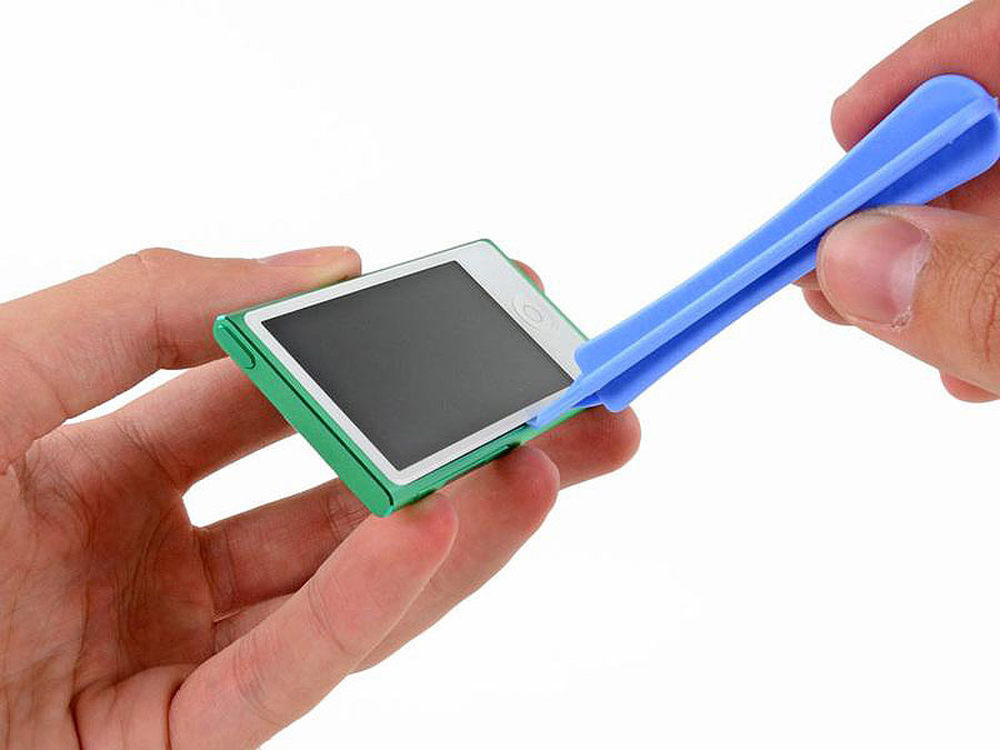

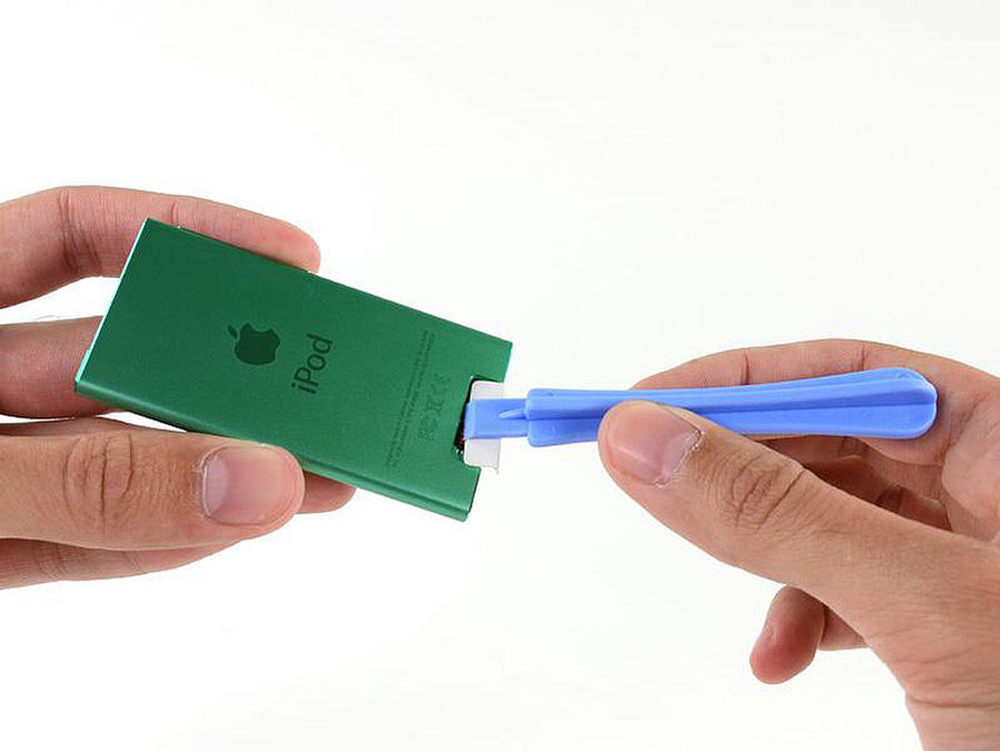

我们的拆解开始了！和往常一样，先用塑料小工具撬开部分组件。
13/36

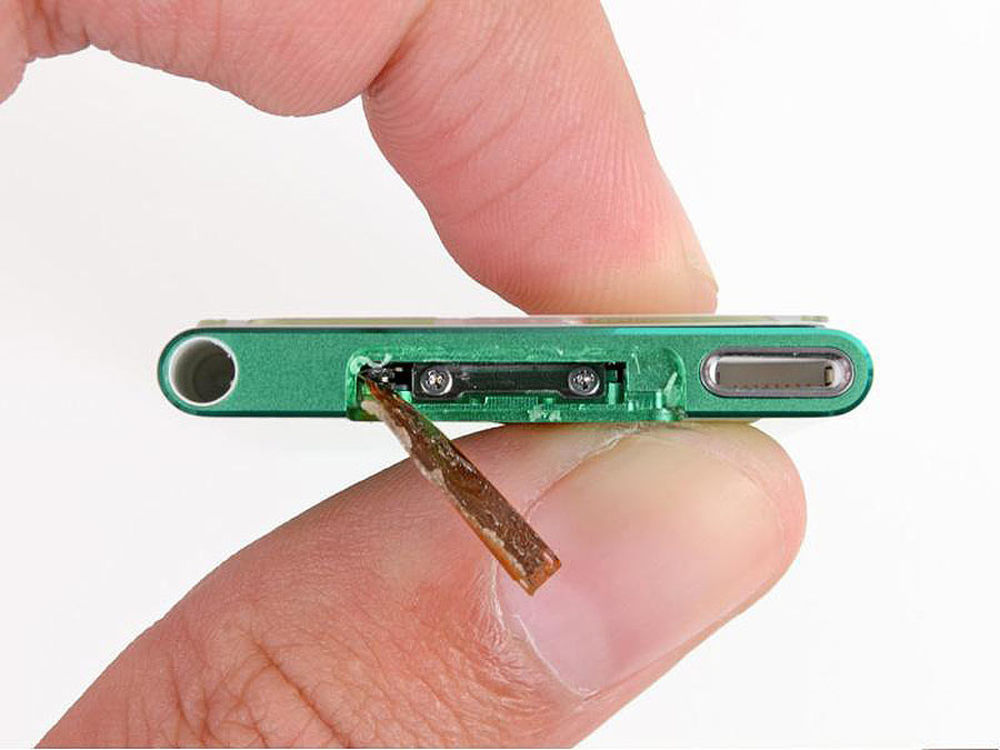

我们首先找到了蓝牙天线，其后面隐藏着两颗十字螺丝……
14/36

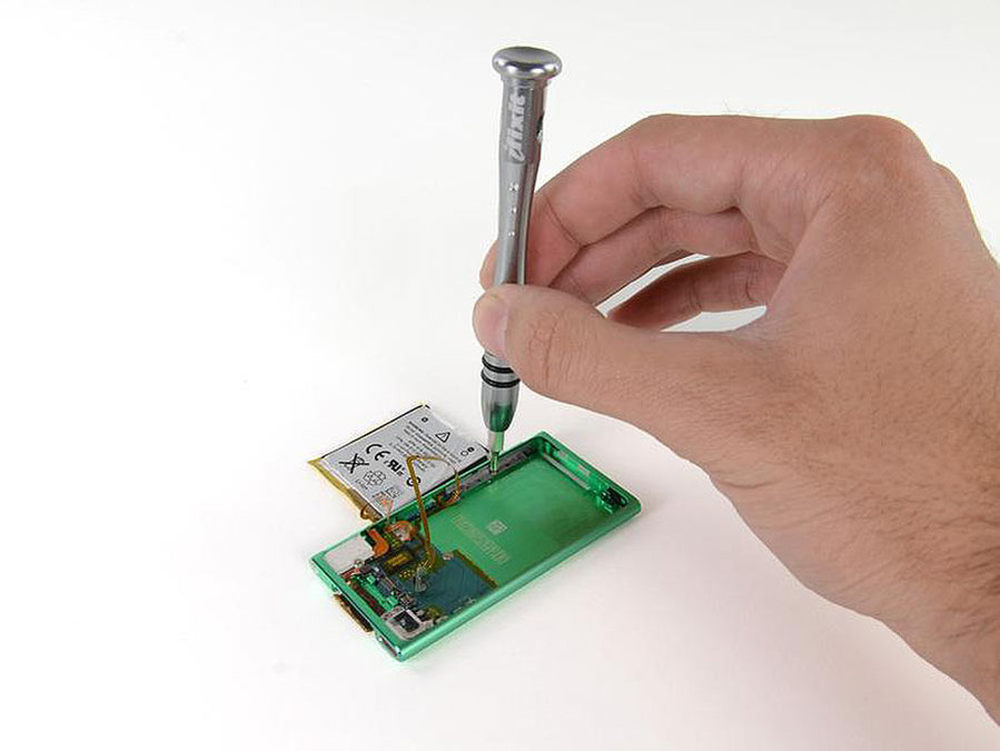

拆下螺丝，利用塑料工具接着撬开iPod nano的机身。
15/36

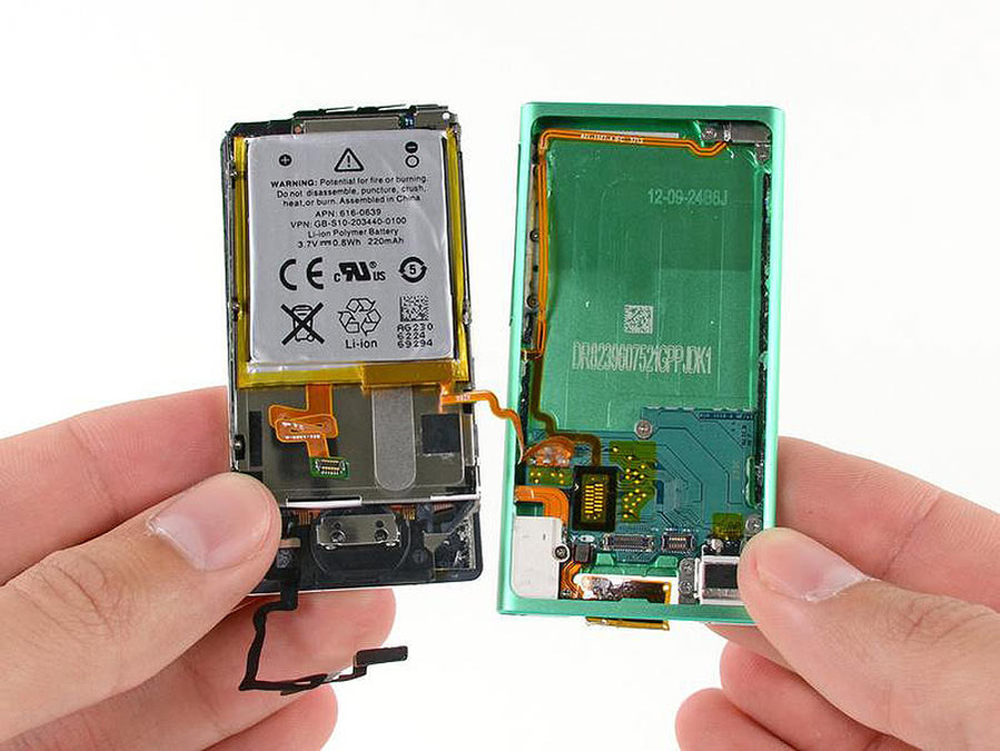

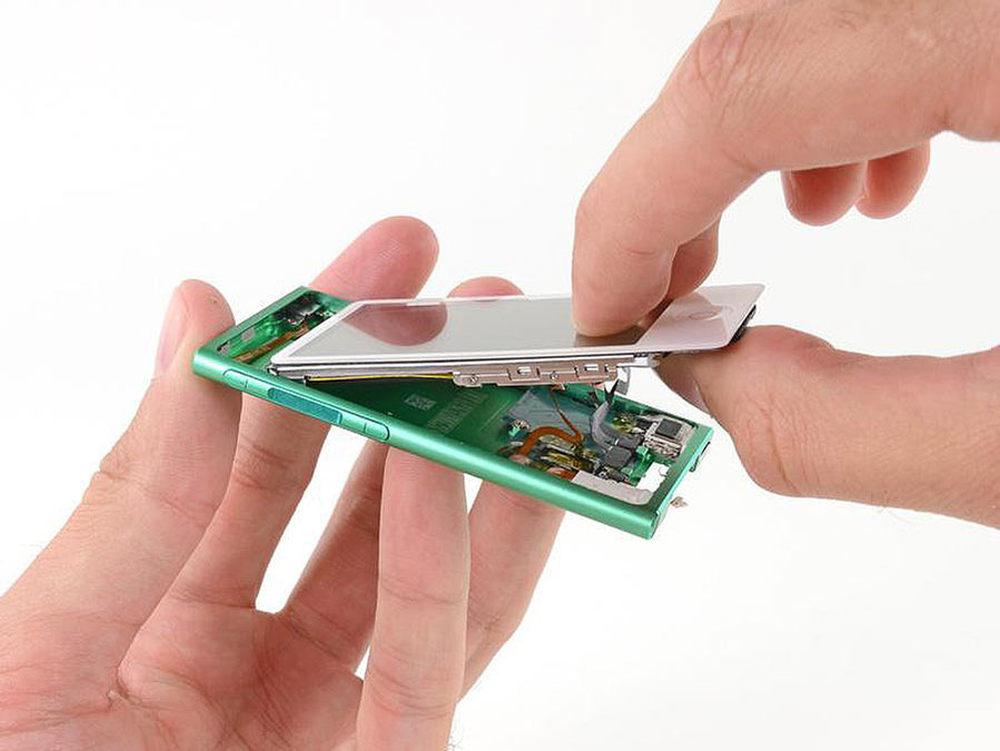

扭动了一下后，我们看到了显示组件，还有几根电缆。
16/36
打开机身，内含乾坤。
17/36

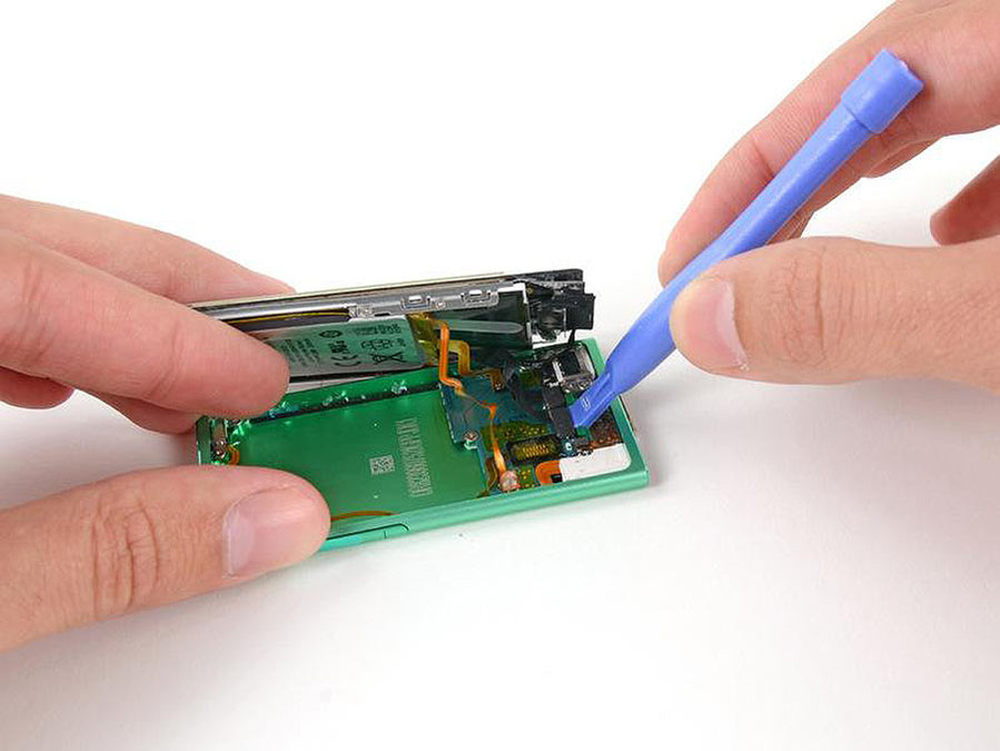

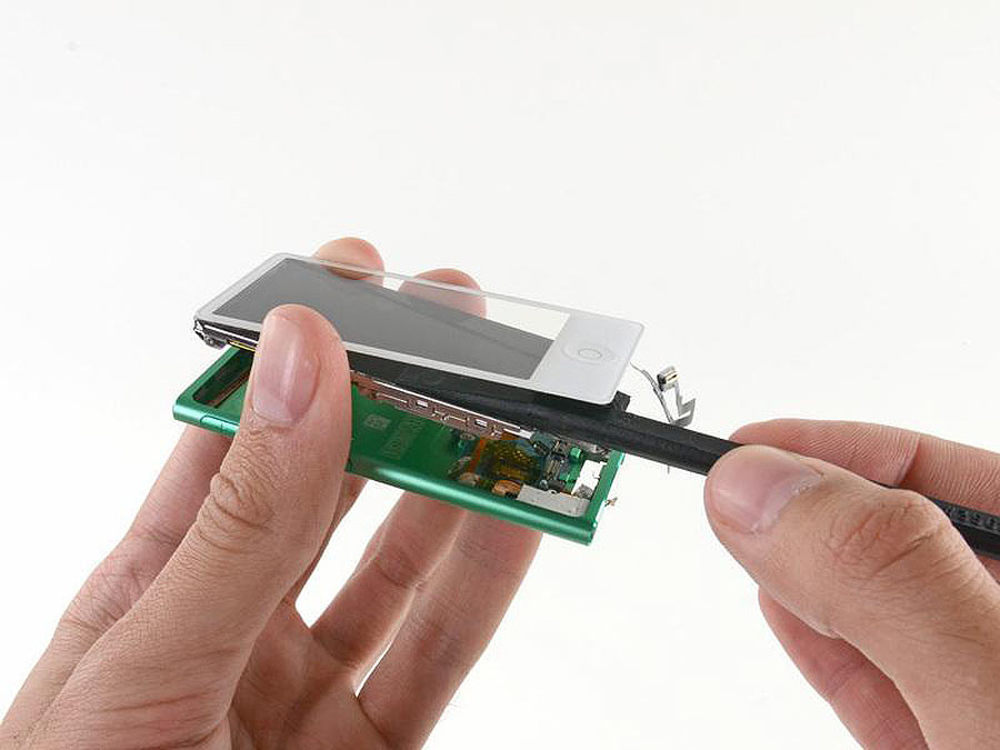

用笔触方式先断开LCD和数字转换器的电缆，只留下了一条连接着的电池电缆。
18/36
遗憾的是，为了节约胶黏剂成本，只得更多的牺牲掉可维修性了。
19/36
面板只有一层轻胶，很容易就分离了。
20/36

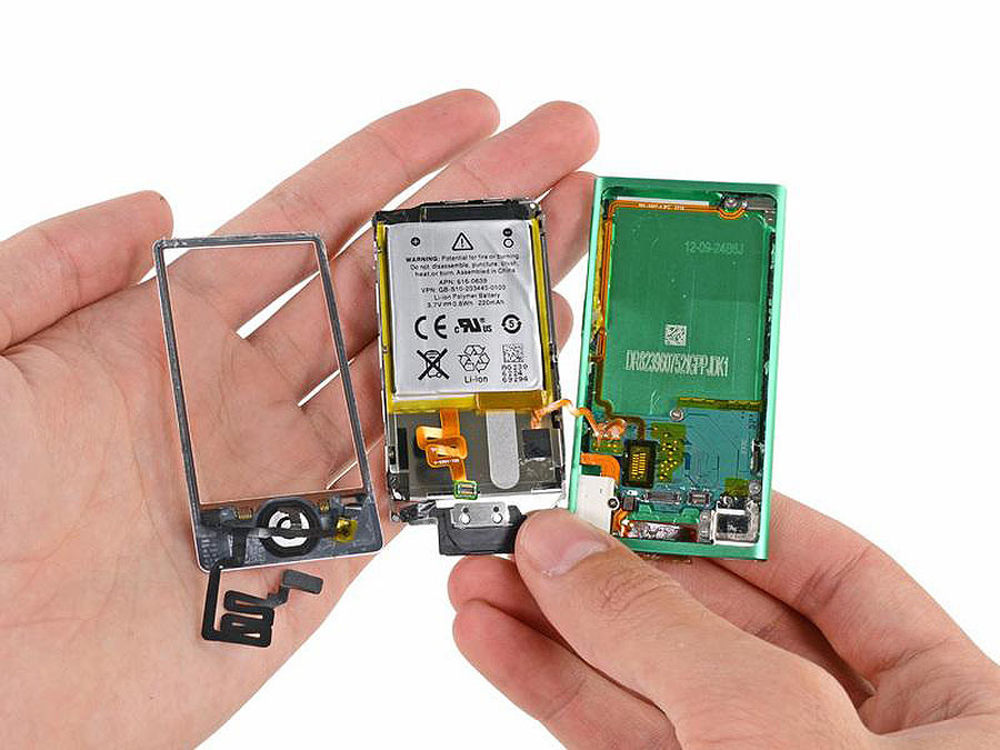

现在我们手里已经拆卸出几大块：面板、逻辑电路和电池组件板，还有后背壳。
21/36

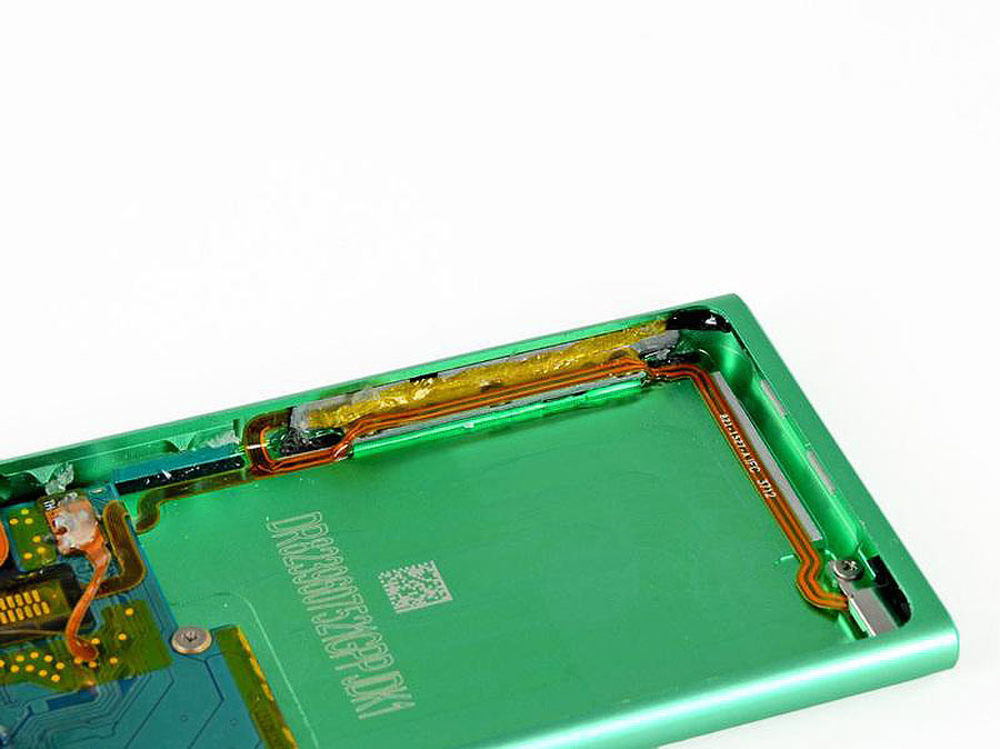

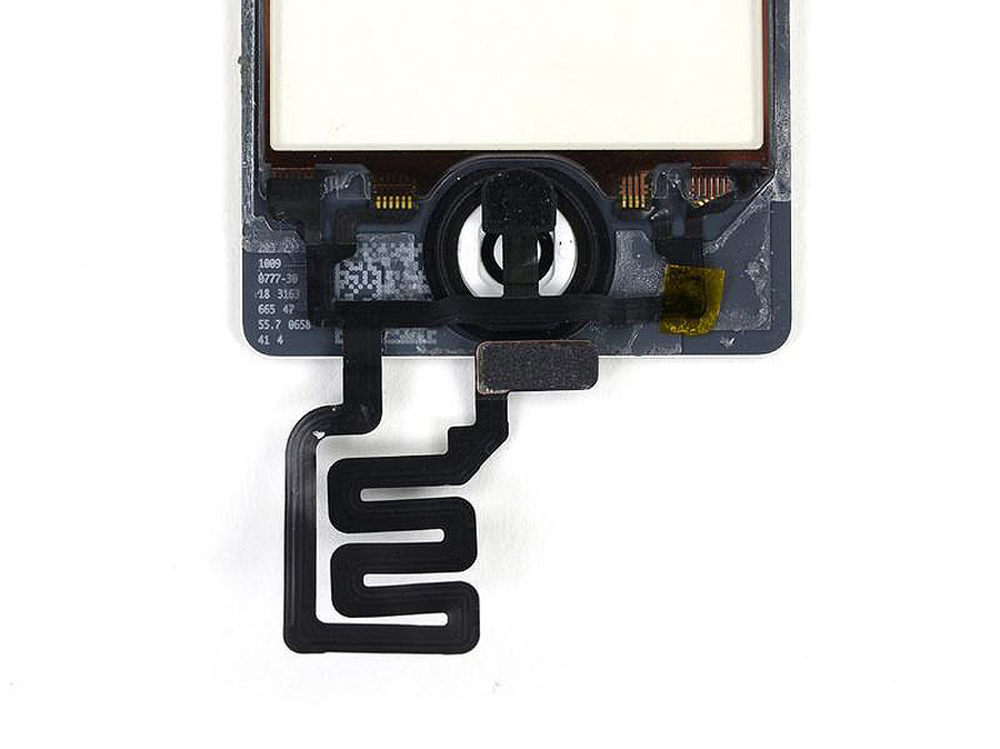

我们希望苹果不会使用扭曲的电缆，但为了让iPod nano尽可能的薄，电缆只能是这么弯弯曲曲的了。
22/36

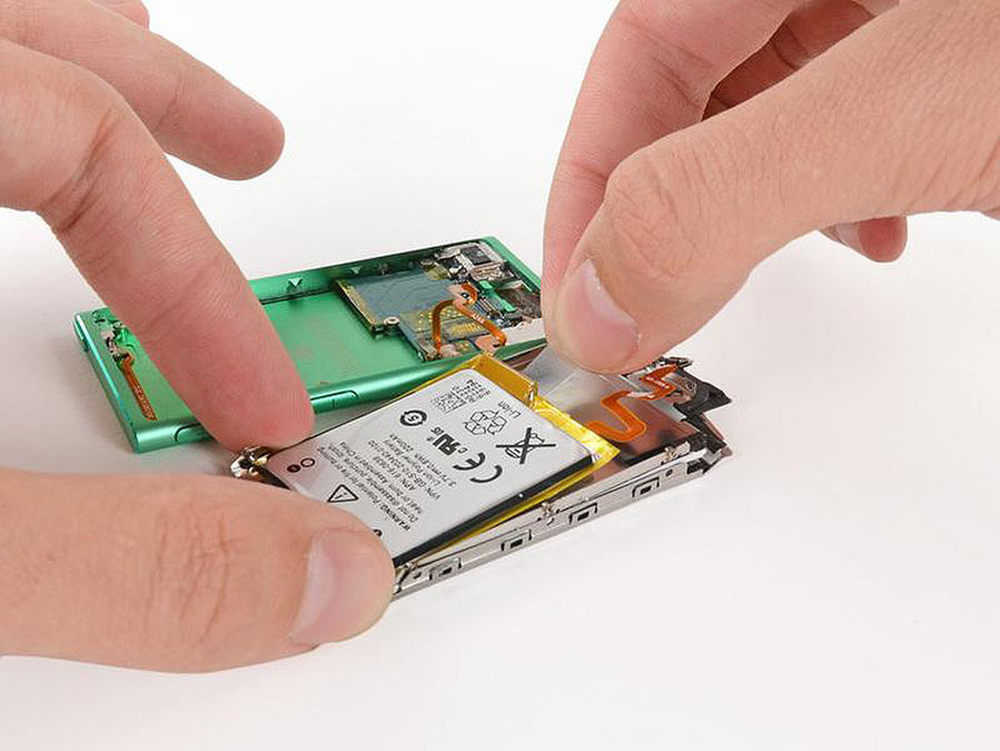

电池下面有个塑料拉环，看似方便拆卸，但具体作用我们还不得而知。
23/36

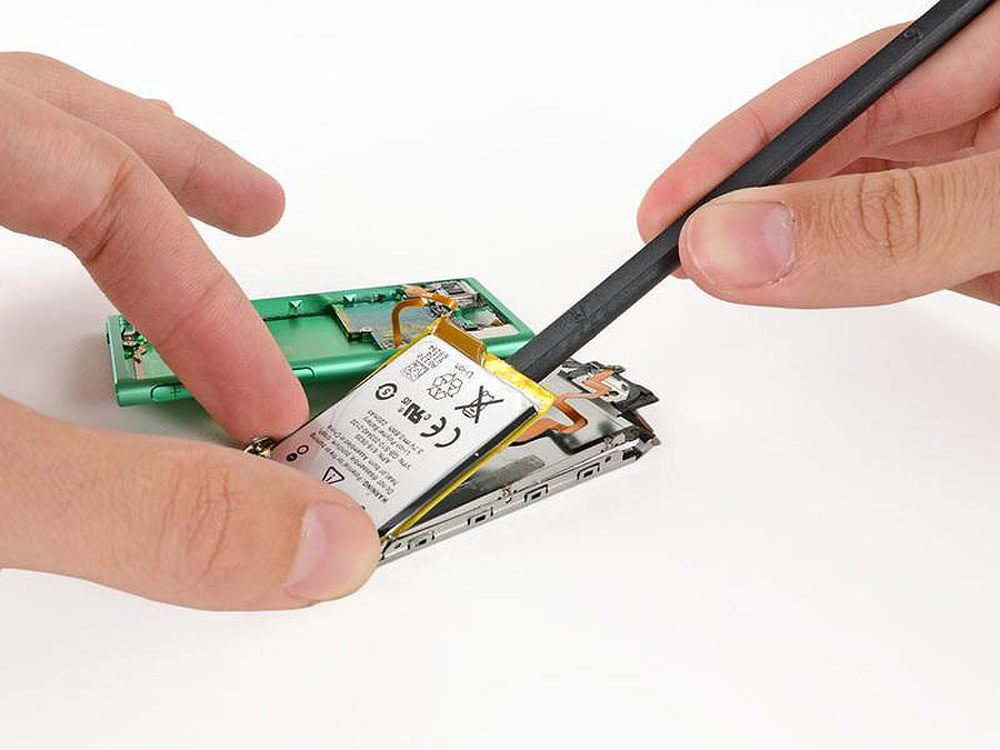

就实际情况看，电池粘接的非常结实。
24/36

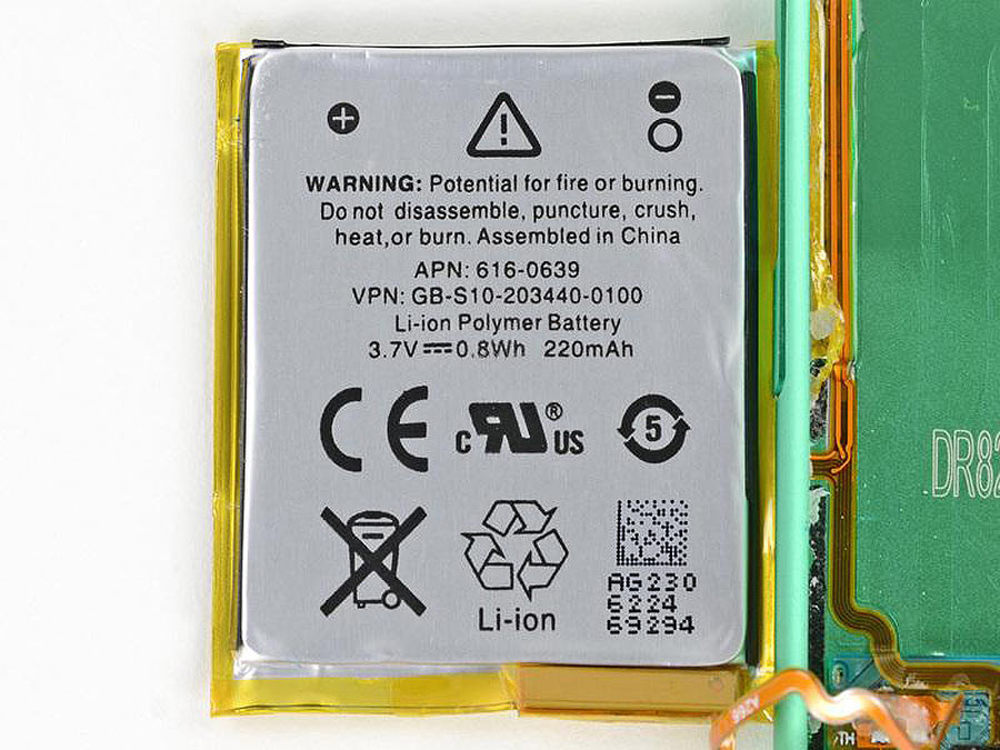

电池的具体参数：3.7V，0.8Wh，220mAh。0.8Wh相当于第六代iPod nano（0.39Wh）的两倍以上。
25/36

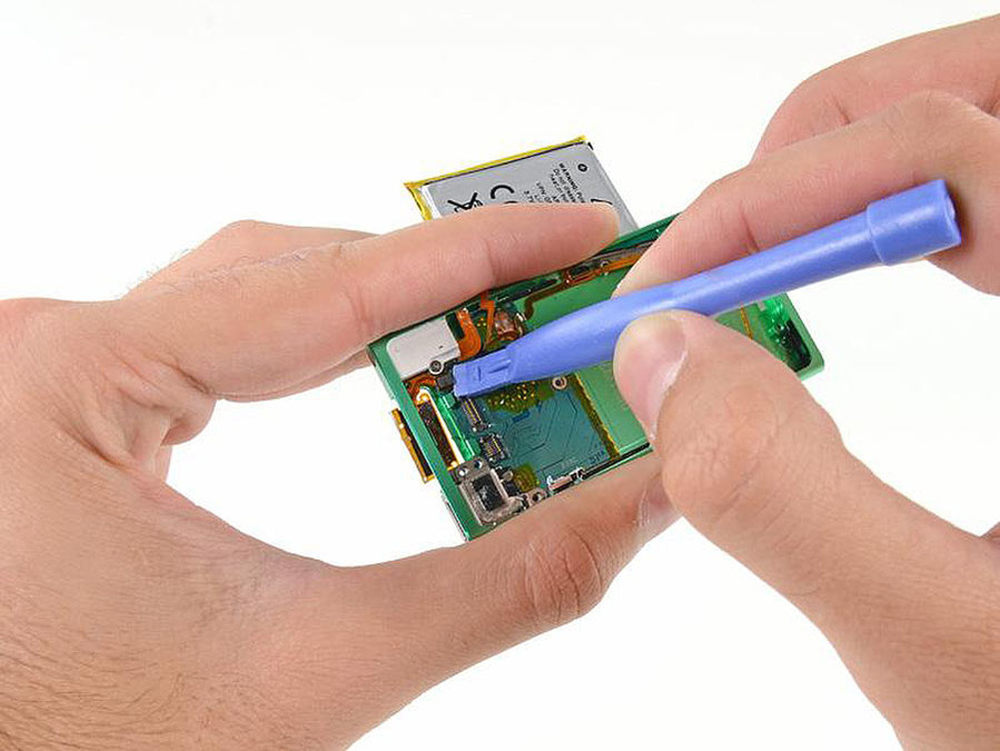

现在轮到逻辑电路板了！电缆被焊接在设备内框的外围。
26/36

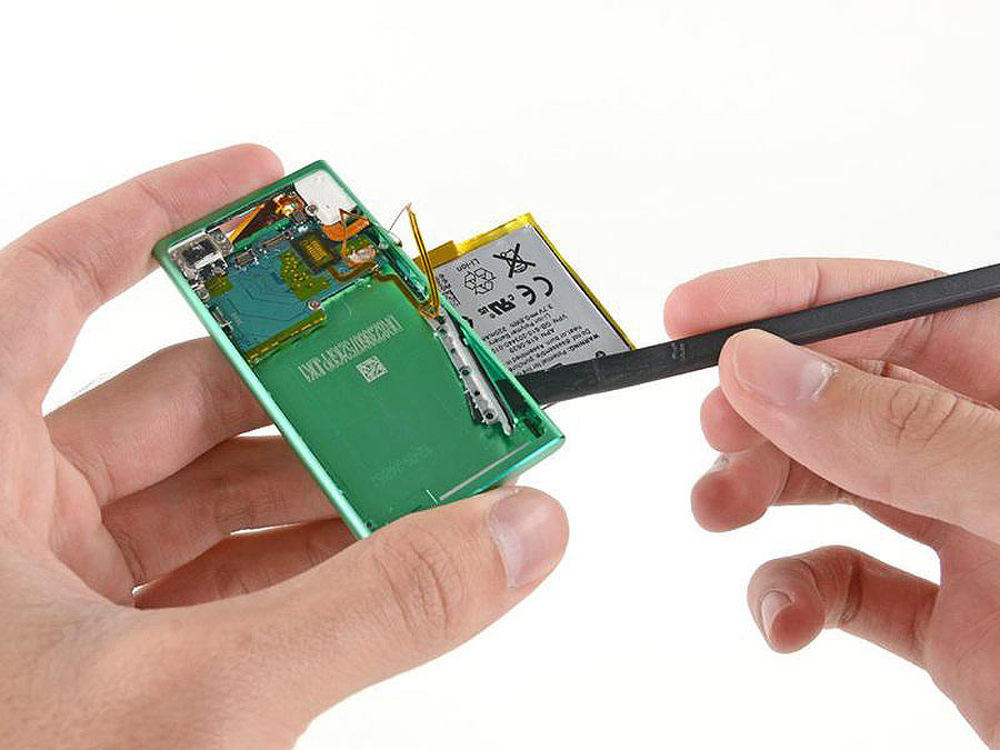

揭开电缆，然后拧开音量按钮。
27/36
拆下音量按钮。
28/36

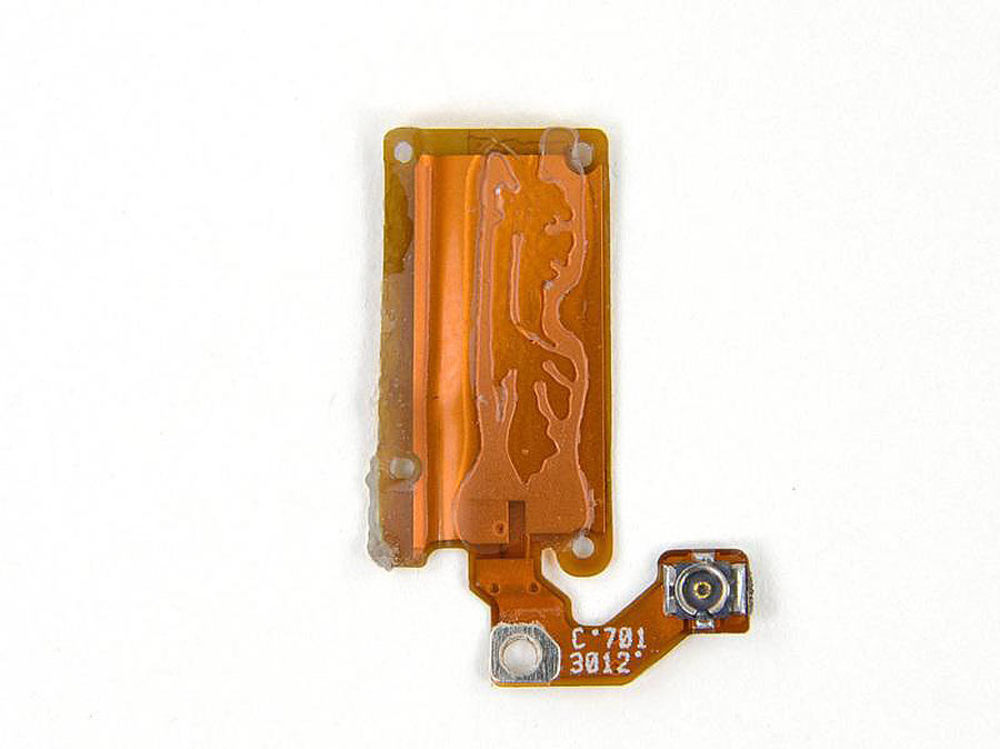

拆下蓝牙4.0天线。由于一开始就拆开了蓝牙的电缆（第一个步骤的时候），所以这里剔除蓝牙天线并不困难。
29/36
nano的蓝牙连接，可以方便你接入音箱、耳机、汽车音响等。
30/36

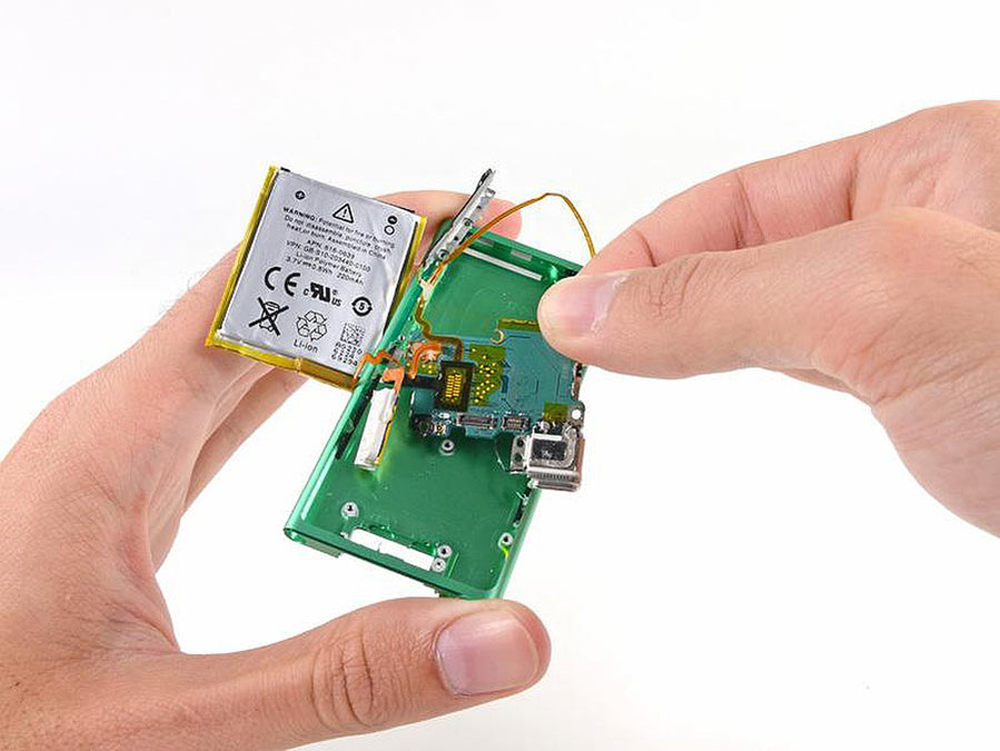

能拆的连接点全部拆除，这才慢慢取出了逻辑电路板。与第五代iPod touch一样，包括电池、闪电连接器、音量控制等重要组成部分均被焊接在逻辑电路板上。
31/36

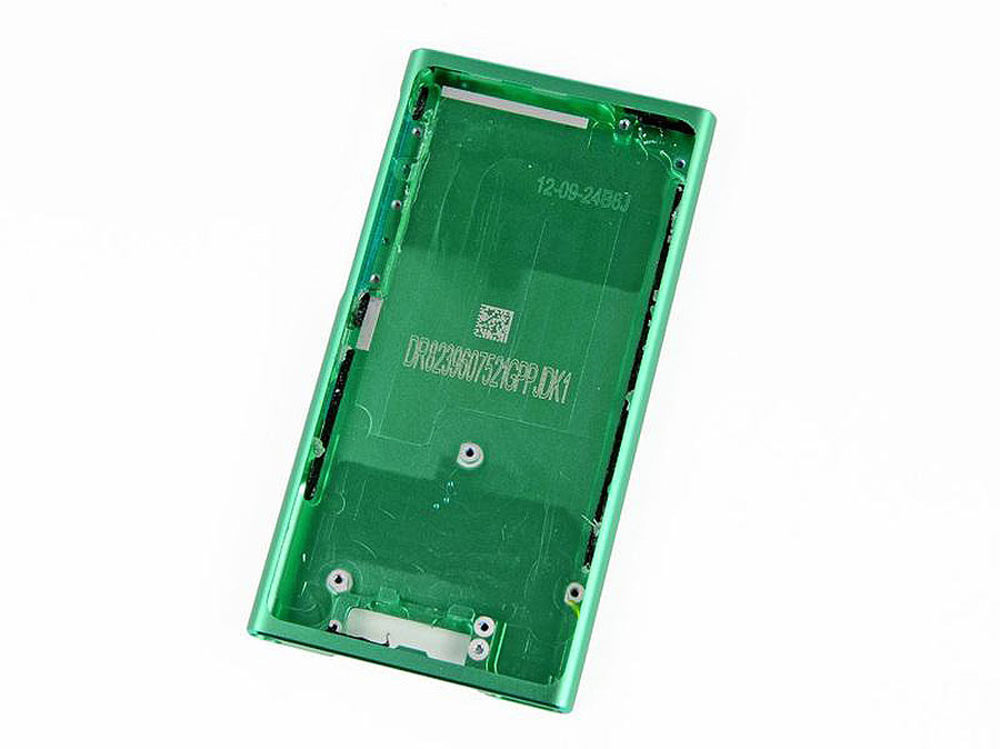

这就是第七代iPod nano的后背壳内视图。
32/36

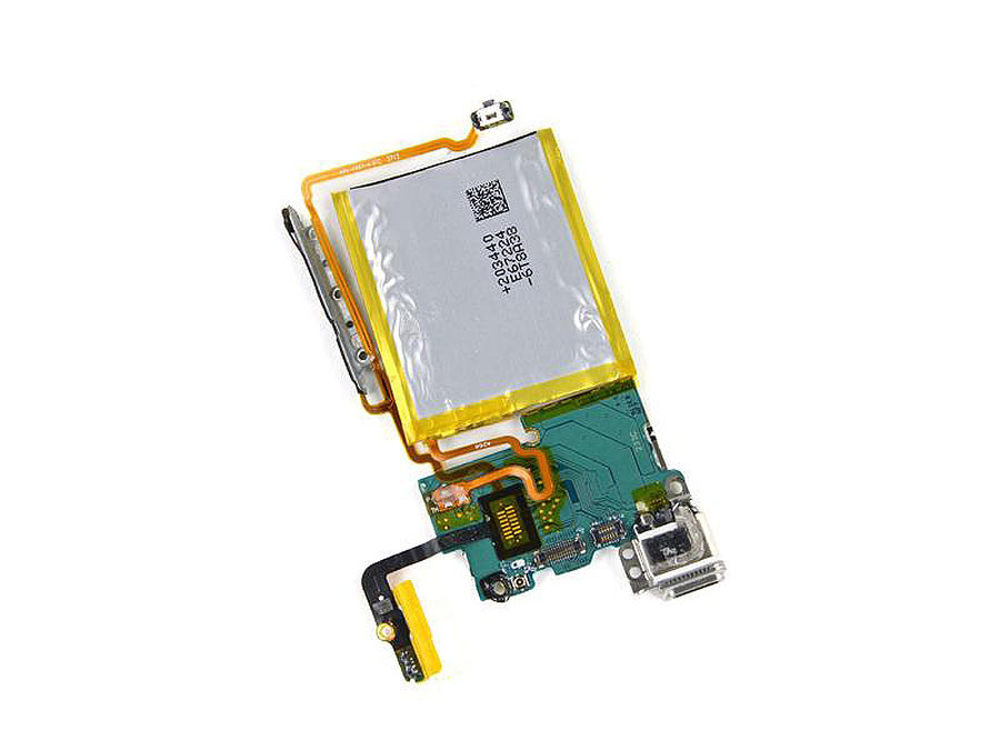

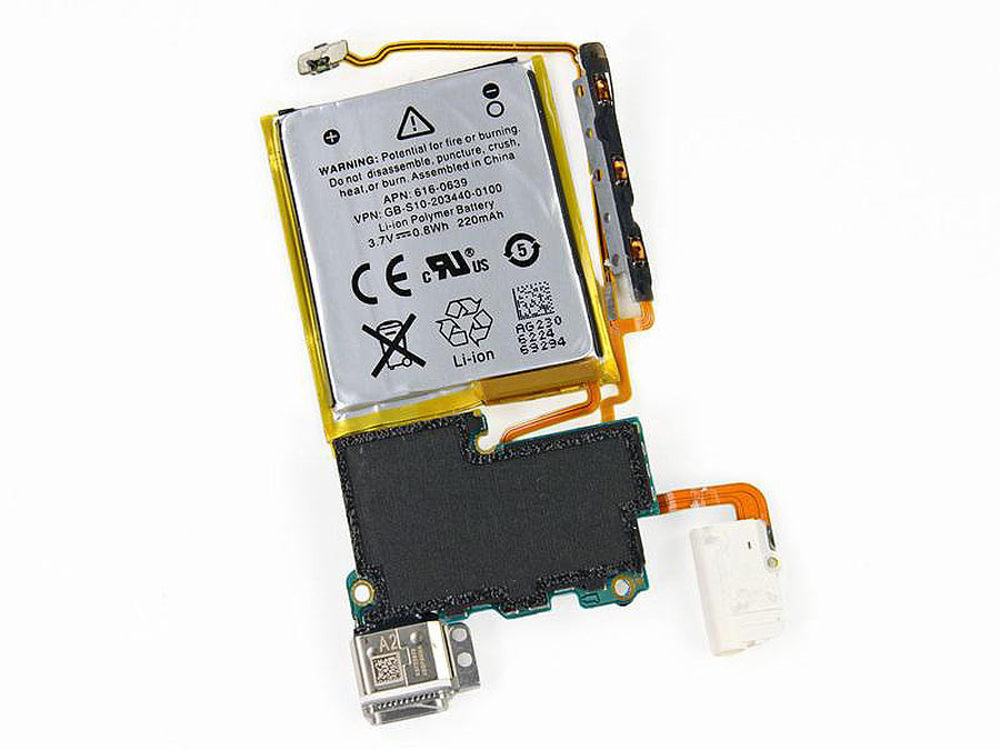

逻辑电路板上连着电池、按钮、电缆、闪电连接器、耳机插孔……
33/36
翻到后面再看，我们发现IC上覆盖着电磁干扰（EMI）防护纤维胶带。

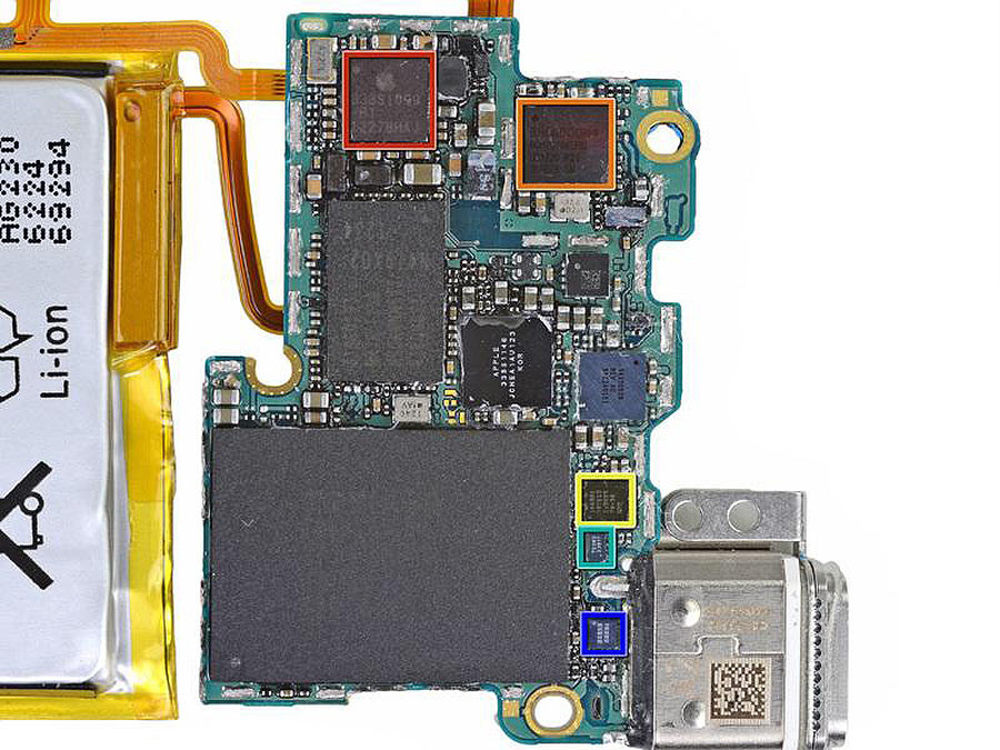

34/36
IC一面：
红色：苹果338S1099
橙色：博通BCM2078KUBG蓝牙 FM收音机
黄色：NXP半导体1609A1
青色：75203 23017
蓝色：75292 98820
35/36

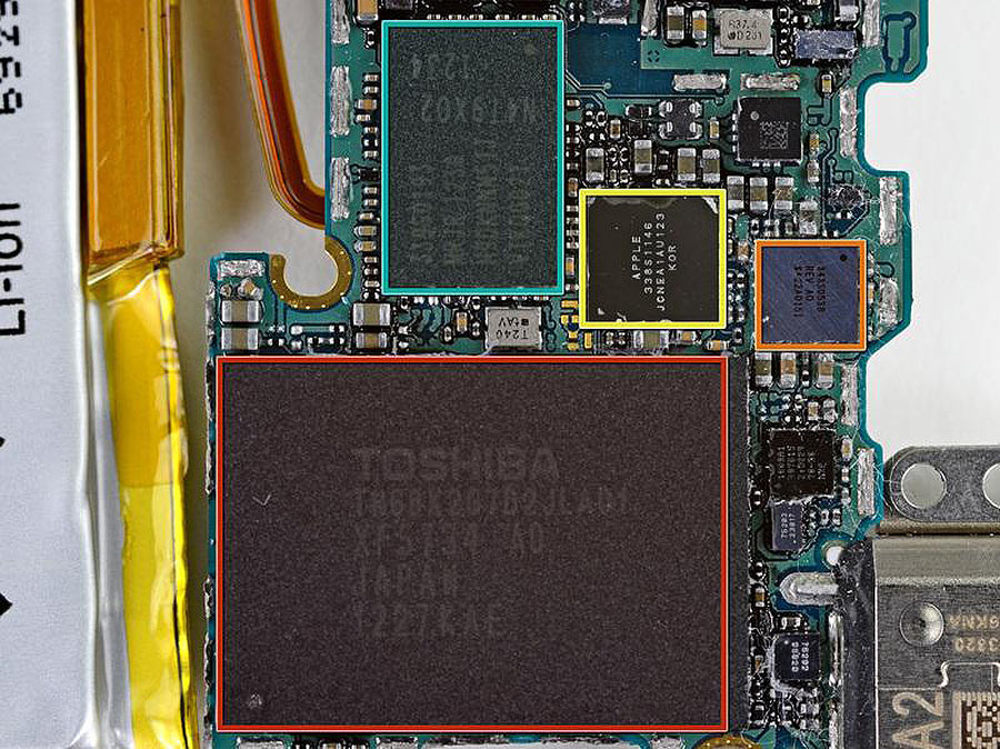

IC另一面：
红色：东芝THGBX2G7D2JLA01 128 GB（16 GB）的NAND闪存
橙色：德州仪器343S0538触摸屏控制器
黄色：苹果338S1146
青色：339S0193
36/36

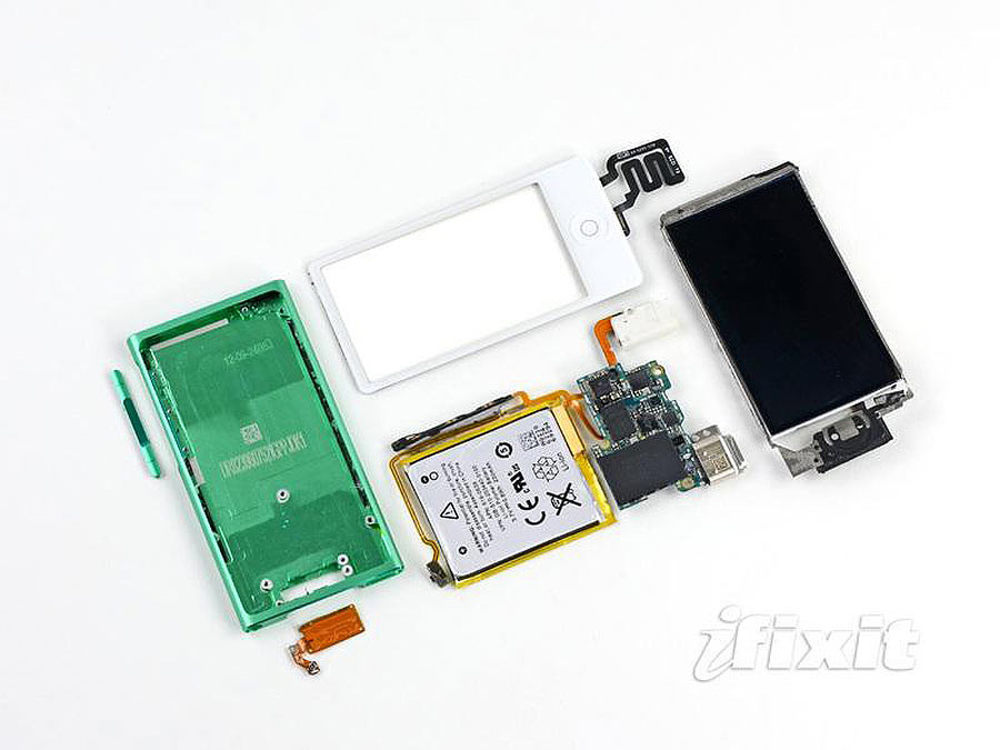

最后是第七代iPod nano的拆解大合照。
从维修的角度来看，这款设备可以说非常容易维修，只要拧下两个螺丝，用塑料工具就可以打开。而且螺丝使用的是标准的Phillips #00，不会给拆卸带来麻烦。LCD和数字化玻璃并未融合在一起，这也就意味着可以单独的更换其中一个。背后隐藏天线意味着使用更少的粘合剂，而且电池、闪电连接器、电缆按钮以及耳机插孔等所有的东西都焊接在了逻辑电路板上。
【图片均来自iFixit.com】
这就是第七代iPod nano。看过了详细的拆解后，您有什么样的看法呢？不妨在文后留言说一说……
