轻松过万的平台搭建 Level 10装机秀
1/41
看到这个标题各位网友可能要鄙视我,不过本次装机确实是很难将预算压低至万元以内,因为我们的主角是Tt 最新推出的Level 10极光银限量版,这是一台当今量产机箱产品中的巅峰产品,对机箱配置感兴趣的玩家可以点击极尽奢华体验 Tt Level 10结构全解析了解详细的介绍,本篇将要进行的是装机体验。
2/41

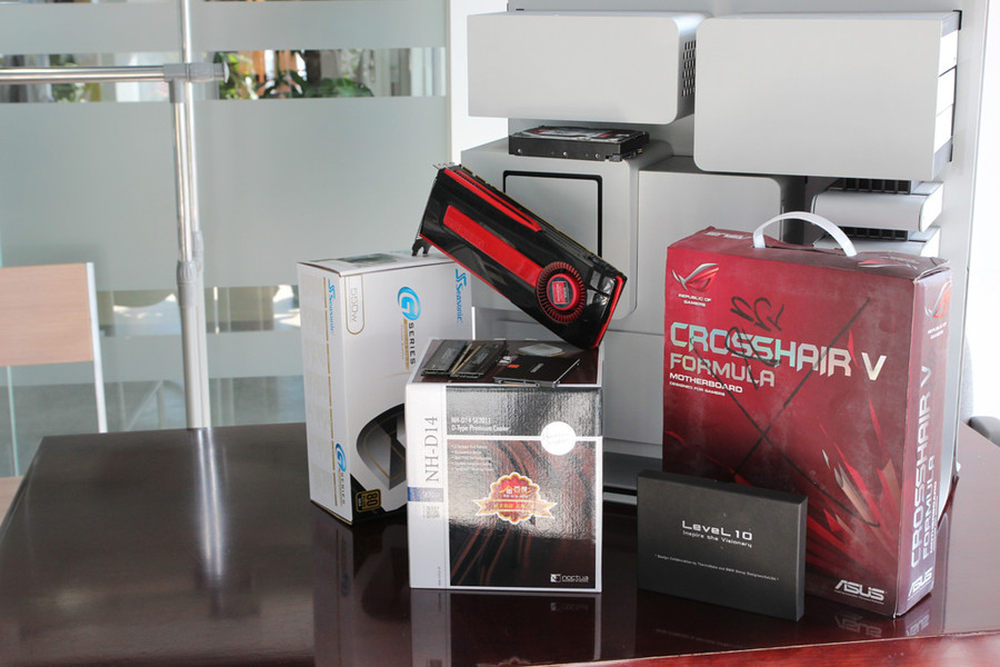

Level 10的灯光系统为红色,内部托盘为黑色,为此我们装机使用了广受发烧级DIY爱好者喜欢的华硕ROG系列主板,看到这三个英文字母各位应该也能想象预算控制不过万是绝不可能了,它是纯粹性能的象征。
3/41
想要拍这张图需要经历一个过程,那就是将50斤重的Level 10空机箱搬运到与正常成年男性大腿根部齐平的桌子上,微有压力。当然各位不必太多担心,机箱在顶部和垫脚处均设置了提手,所以还是和好施力的,比那些无处下手搬运的大全塔机箱要人性化很多,Tt与BMW团队的设计师很巧妙的将提手与外观结合在了一体,强强联合才打造出了如此奢华的顶级机箱。
4/41

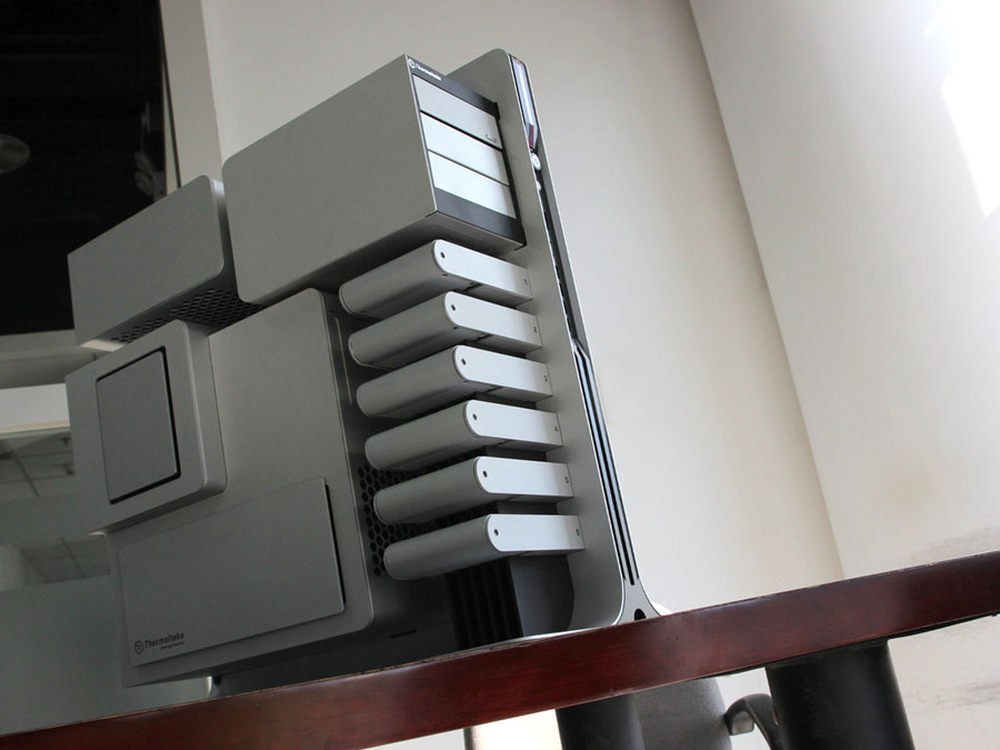

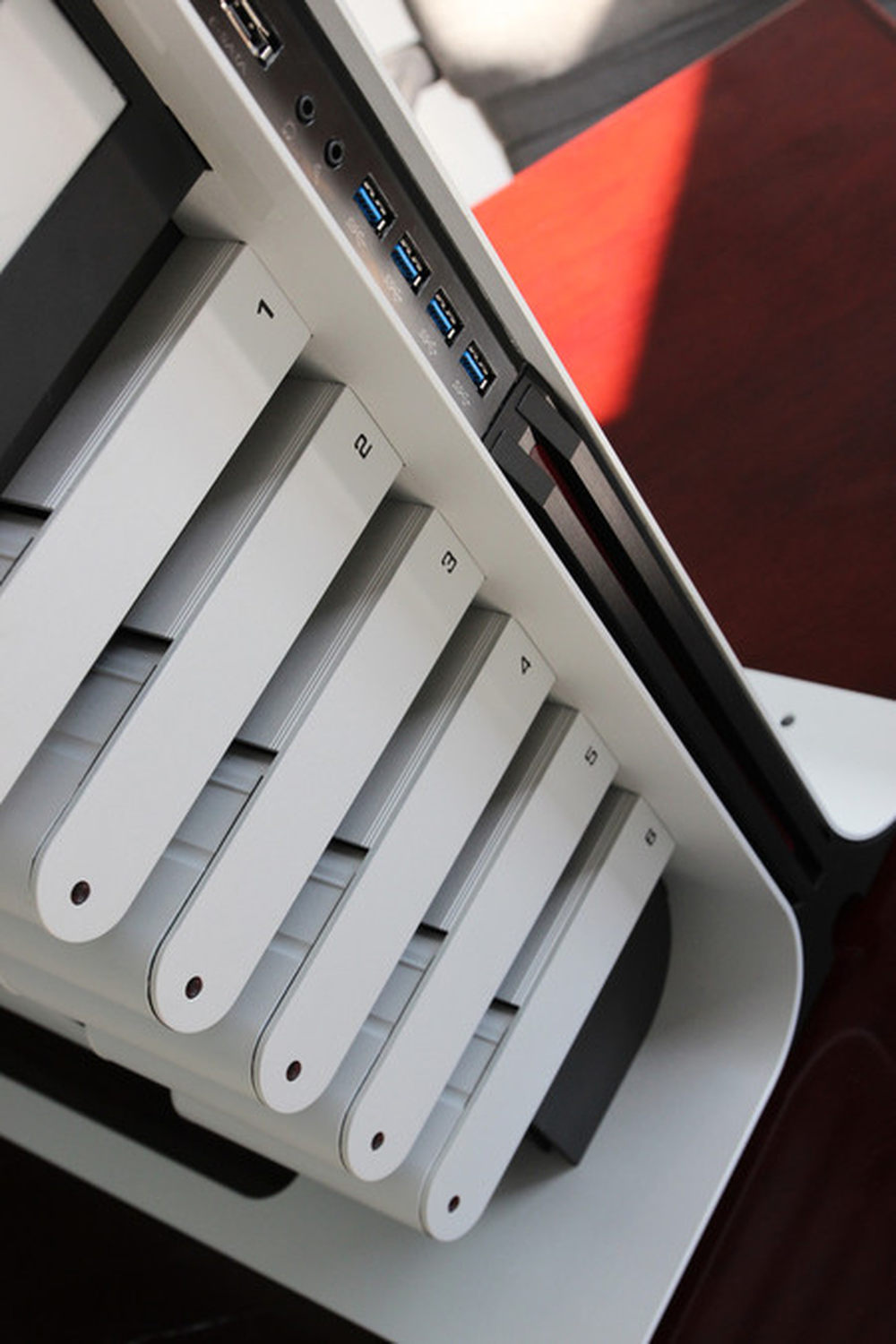

这是集华丽造型与人性化便捷拆装于一体的硬盘位,各位可以把它想成是外置热插拔硬盘仓,我们完全可以在不拆装机箱的情况下将硬盘安装,而且背部的供电模块解决了接线的麻烦,非常方便,对于我这样的电影爱好者来说极为实用。
5/41

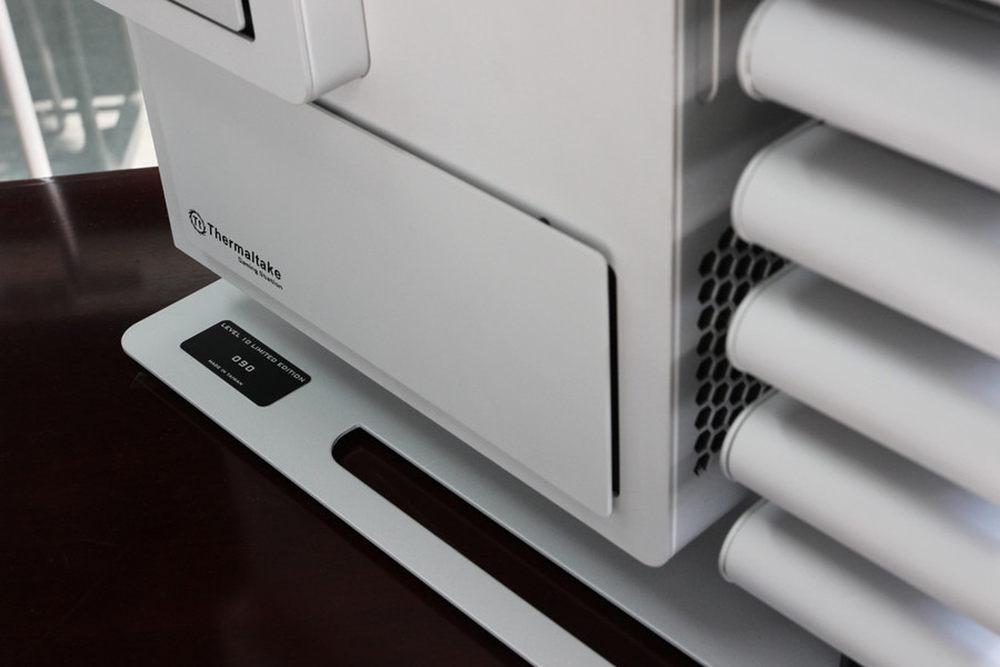

这个位置拍摄的是机箱主板仓,我们的板卡等核心配件全都安装在里面,Level 10的主板仓同样可以快捷开启,喜欢经常体验各种YY硬件的各位有福了。 各位在左下角能够看到一张铭牌,这可不是什么影响美观的标签,每一台Level 10都有自己独有的“身份证”,全球限量300台的它注定只是少数人才能拥有。
6/41

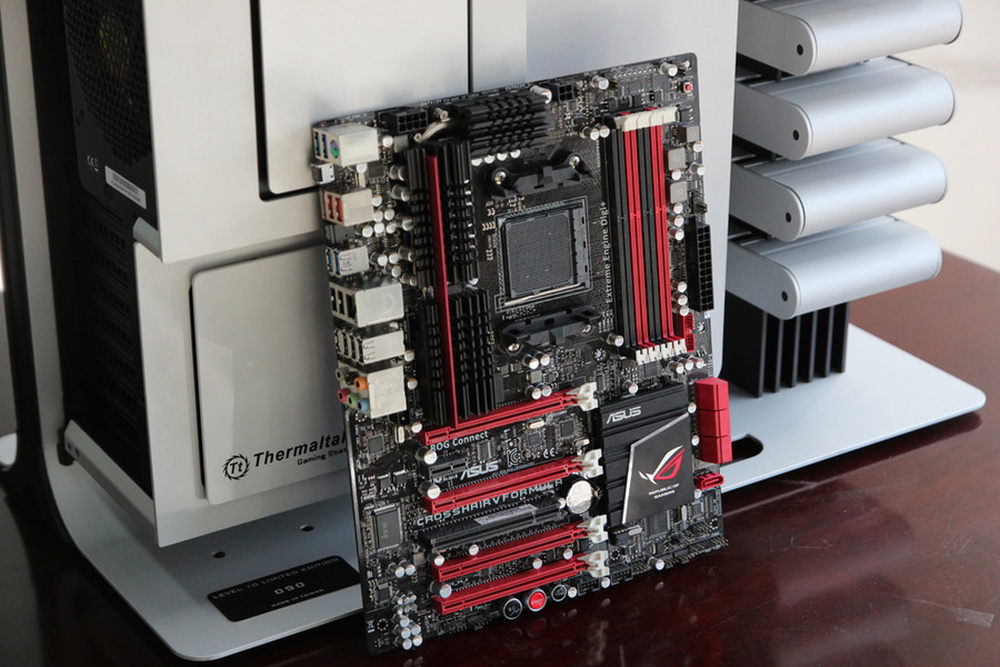

在C5F的主板的后面是Level 10主板仓,这里提供了E-ATX主板的兼容能力,绝大部分市售的主板都能够完美安装,8个扩展槽位提供了强大的显卡扩展性能,多卡平台轻松应对。
7/41

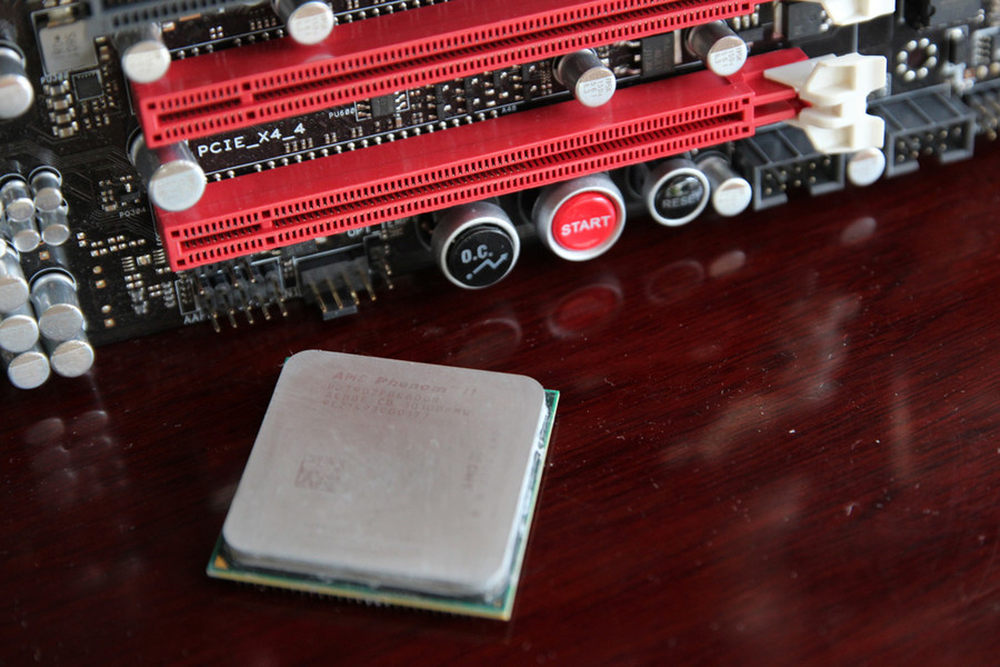

C5F为AMD平台,Socket AM3 接口,与之搭配的是AMD羿龙II X6 1090T,6核3.2GHz主频,性价比很高。
8/41

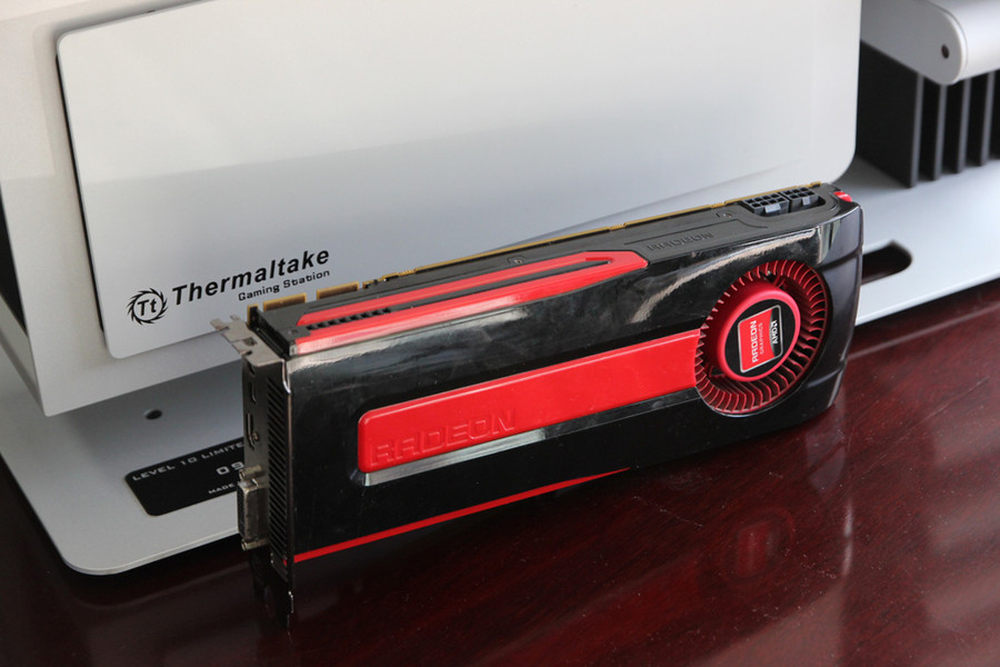

显卡方面为AMD7970,卡皇的性能就不用怀疑了,显卡背面对应的是Level 10显卡安装位,它为这一顶级显卡提供了充裕的扩展空间,兼容性强悍。
9/41

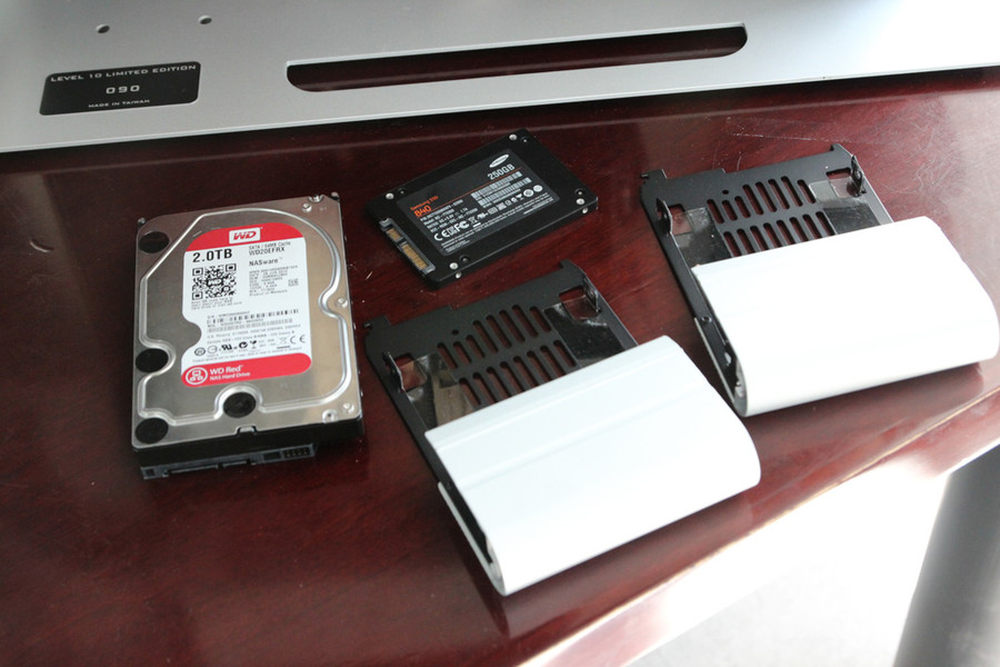

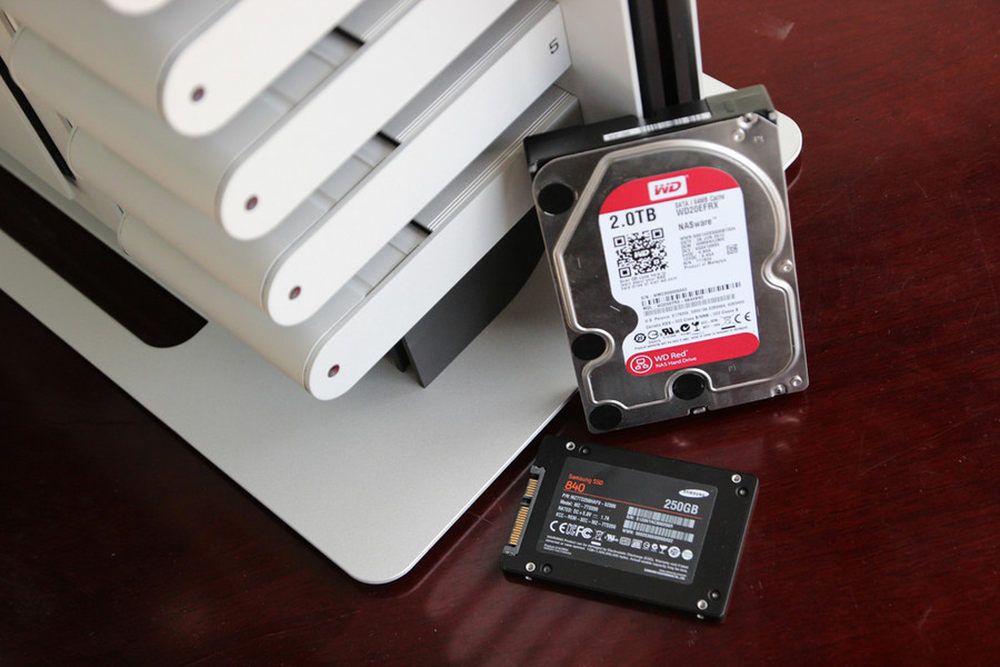

硬盘方面我们选用了三星最新840家族的250GB SSD,机械盘方面本次亮相的西数红盘,各位可能比较好奇吧,这个系列是前不久刚刚亮相,专门针对NAS系统优化设计,温度、噪音、功耗方面都有更加强悍的表现,当然,作为仓库盘似乎是有点大材小用了。
10/41
BALLISTIX,我们俗称的镁光灯条,可调色变换灯光效果什么的最华丽了。
11/41
突然发现我们本次装机的硬件很有很多新晋小生,G550,海韵出品,金牌半模组设计,这会发烧友们定义为神器的X系列的小弟吗?
12/41

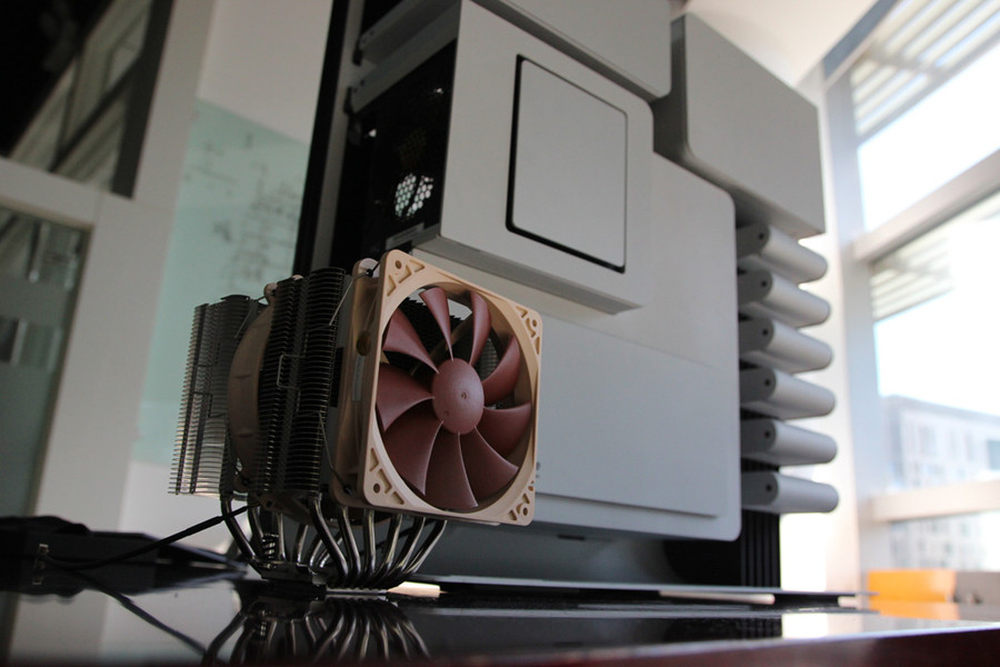

看到这个面孔各位应该也不会陌生,猫头鹰是很多发烧友的不二之选,噪音极低且性能彪悍,难怪500余元的售价的它能够广受追捧。
13/41

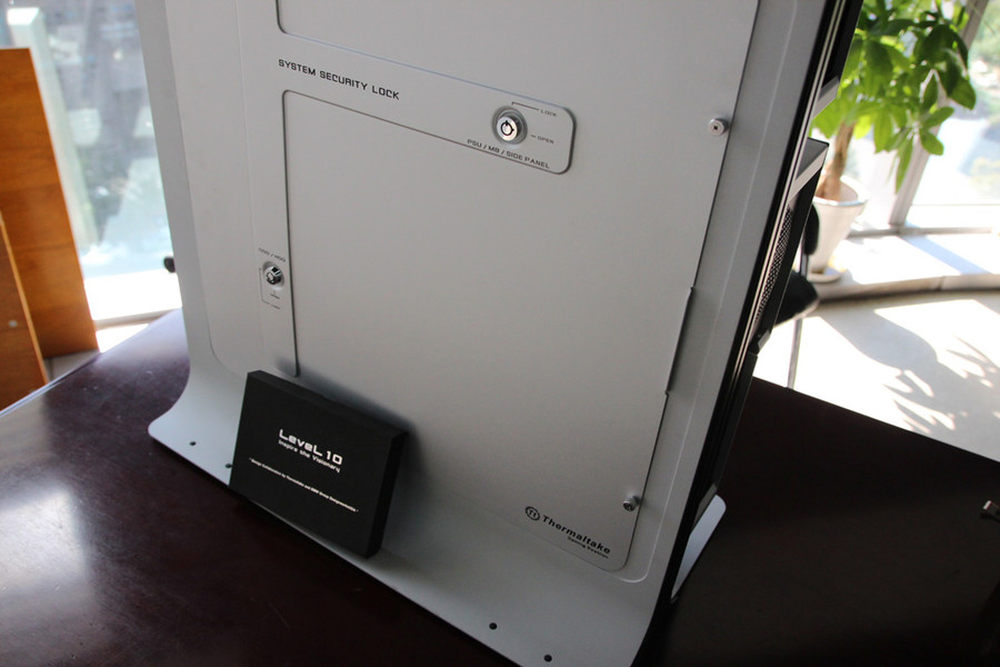

使用了这么多高端硬件各位可能会在意它的安全,Tt用50斤钢铝结合的用料给硬件提供了安全堡垒,而且机箱背面的两道安全锁将所有硬件都完全保护,锁死状态下我们无法从机箱拿出任何硬件,即便是一颗小小的风扇。
14/41

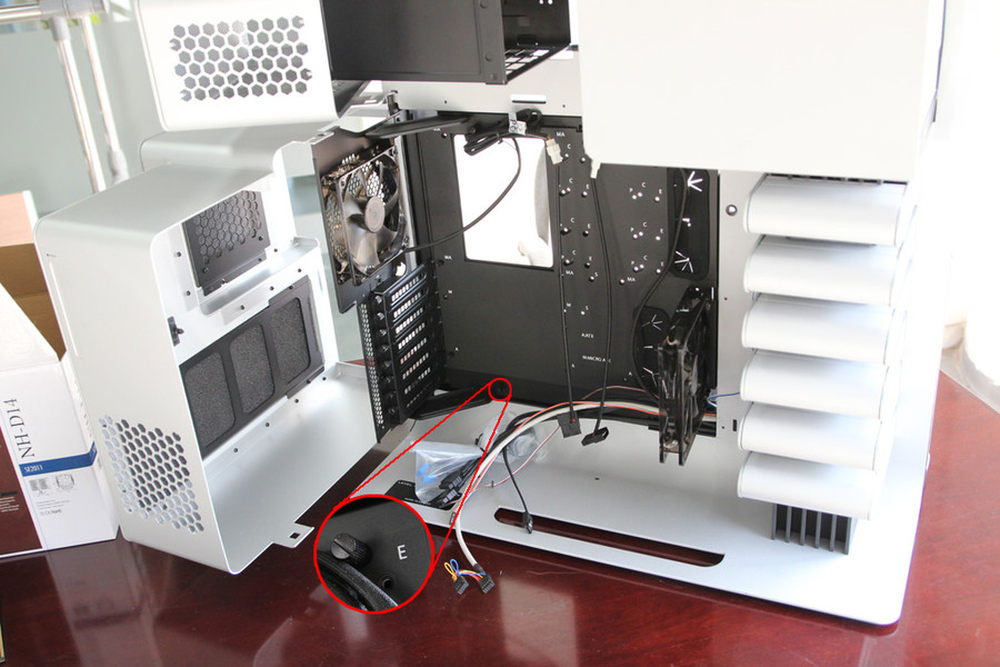

打开安全锁,我们可以很轻松的把机箱各个硬件模块开启,此时就能投入装机了,不过这还并非是Level 10人性化设计的全部。
15/41

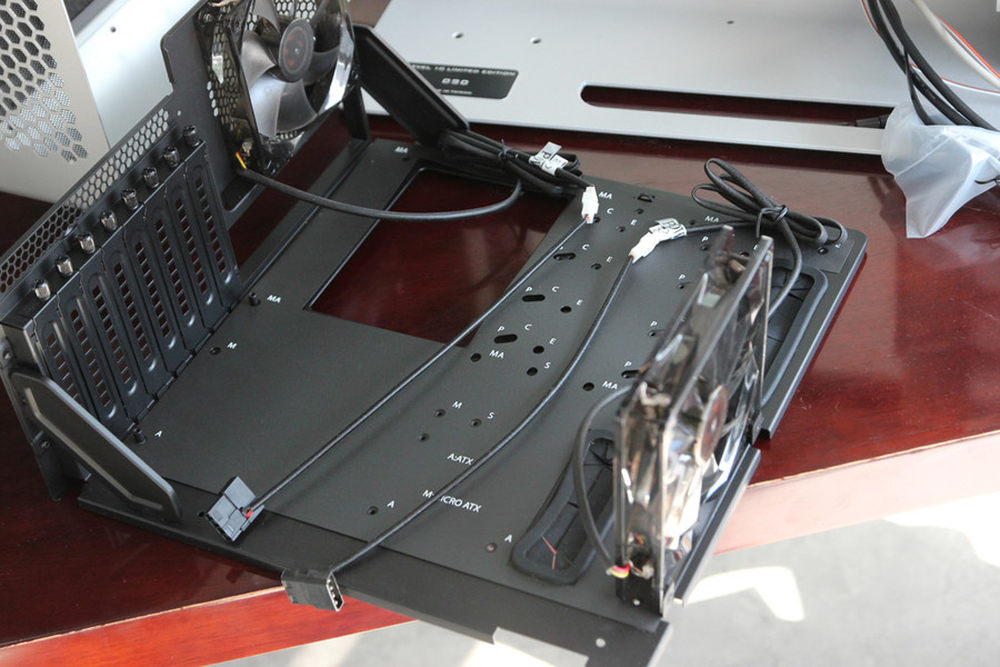

Level 10独有的O.C.A.开放式结构可以让我们快捷维护硬件,安装板卡时它的可拆卸托盘结构可以让这种便捷发挥到极致。 如果不是为了拍照,相比各位不会把如此沉重的机箱搬运到桌子上去安装硬件,如果把它摆在地面,安装过程中一定免不了各种腰部运动,此时可拆卸的托盘就发挥作用了,我们拧下机箱托盘边框处的四颗手拧螺丝就能释放它,然后在桌子上惬意的享受安装硬件的快感吧。
16/41

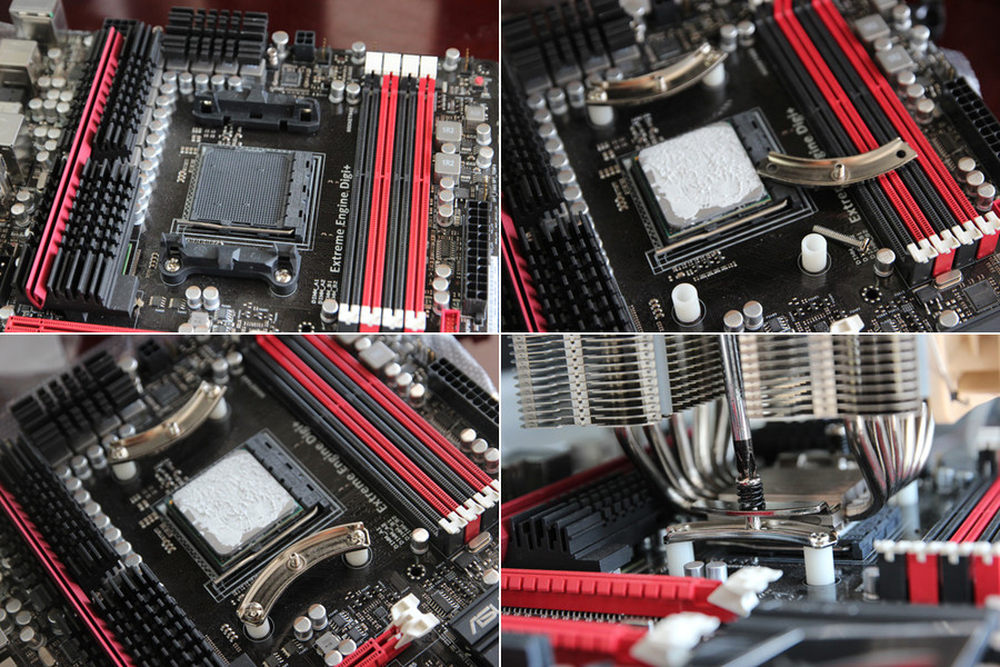

因为全平台兼容的特性,高端散热器扣具系统往往非常复杂,此时安装绝对省不了事。例如图中我们需要拆下C5F的原装扣具,然后锁好散热器的支架平台,最后在拆下所有D14原配风扇的情况下固定散热器端最后的两颗螺丝。如果是设计不合理的散热器,安装过程还会碰到各种小问题困扰。
17/41

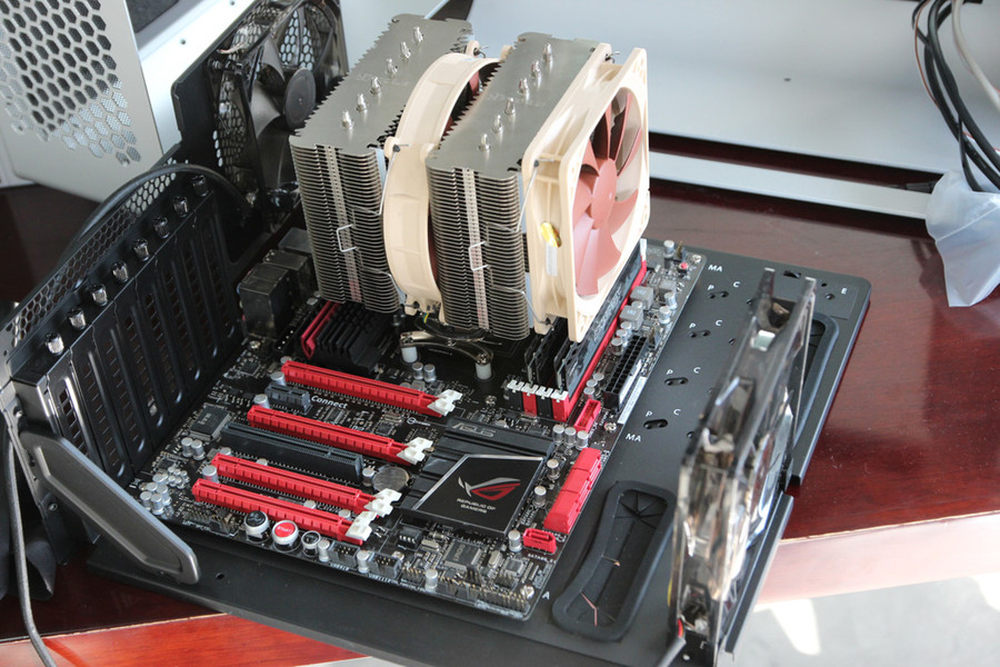

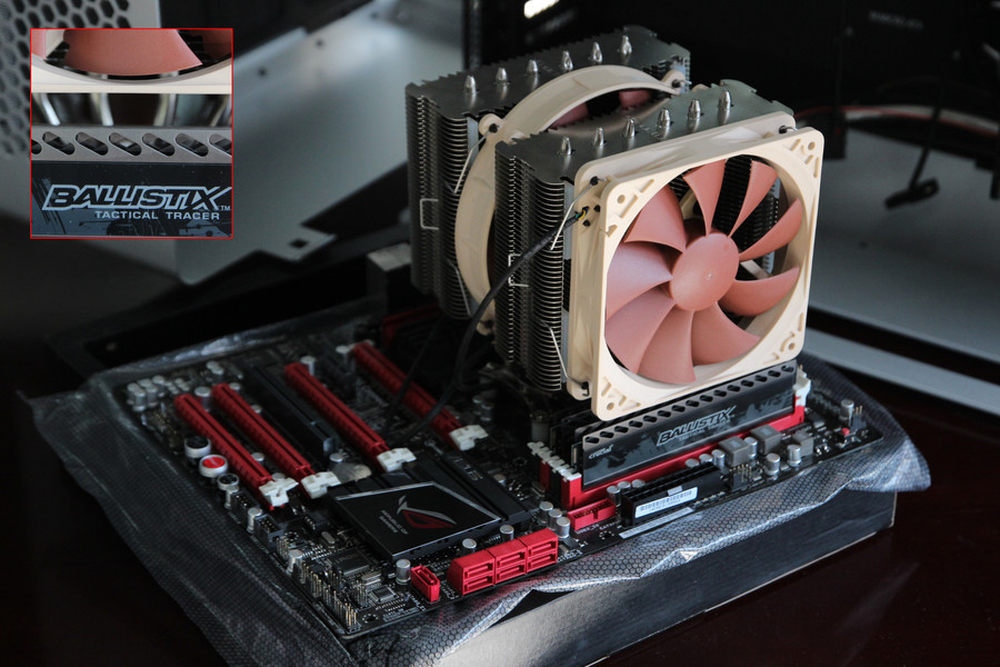

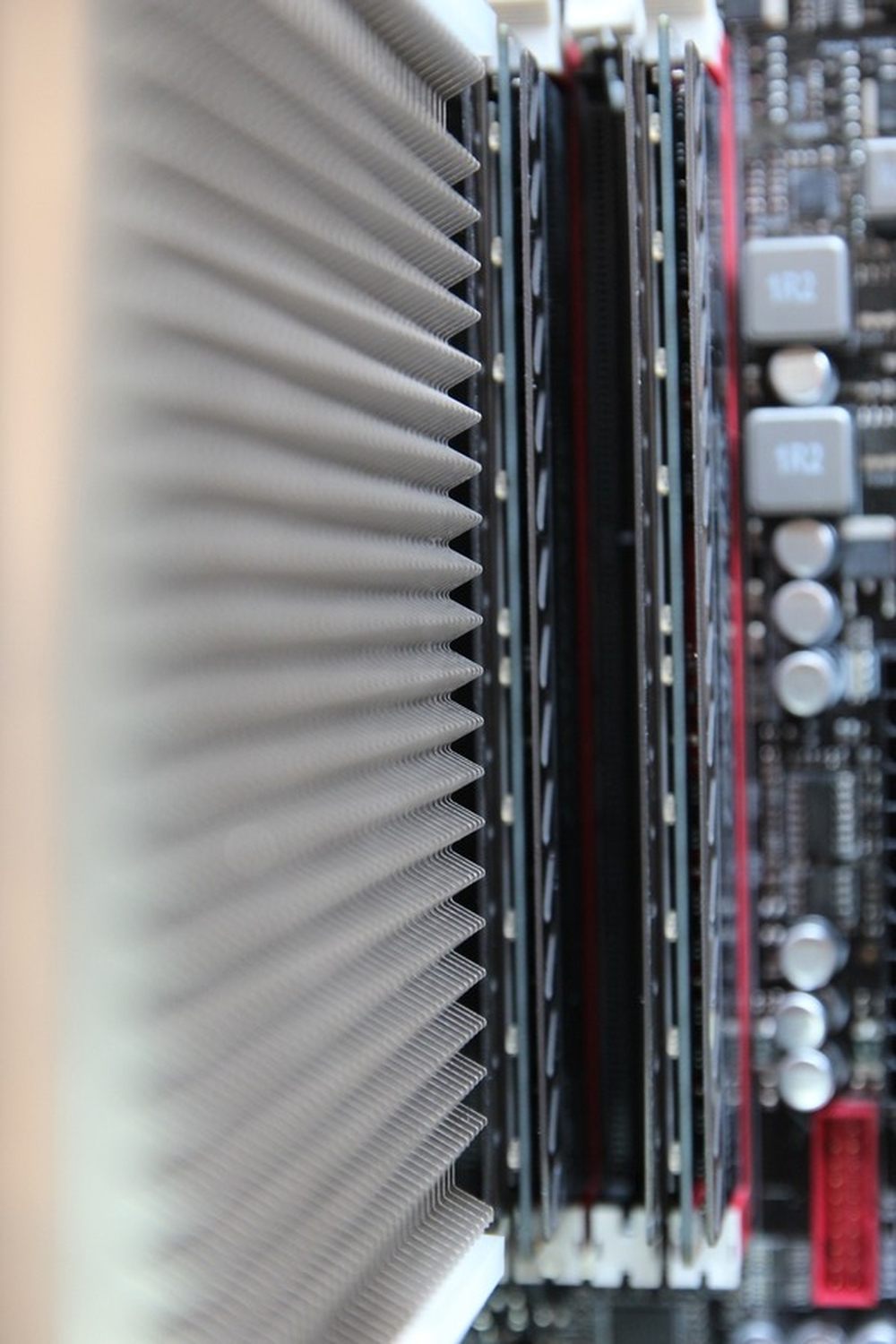

猫头鹰D14为双塔结构,因此难免会占用到主板上的内存槽,D14大概会挡住最内侧的1.5个插槽。好在镁光灯条并不算高,在D14的可兼容范围内。
18/41
主板上众多硬件安装完成后我们就能把它固定到Level 10的托盘了。
19/41
开放式的安装空间绝对充裕,因此在接线或是拧螺丝时受到的限制极少,一般机箱体会不到这种安装方式。
20/41

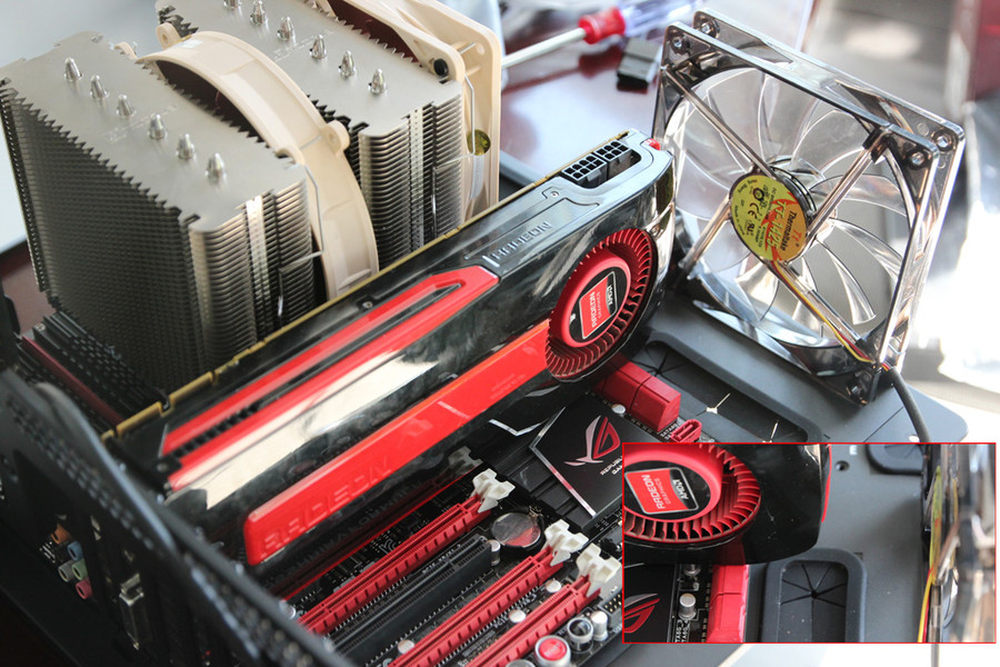

显卡方面Level 10在安装完7970后依旧存有大量空间,这样的兼容性足以让各位放心的选购顶级显卡。
21/41

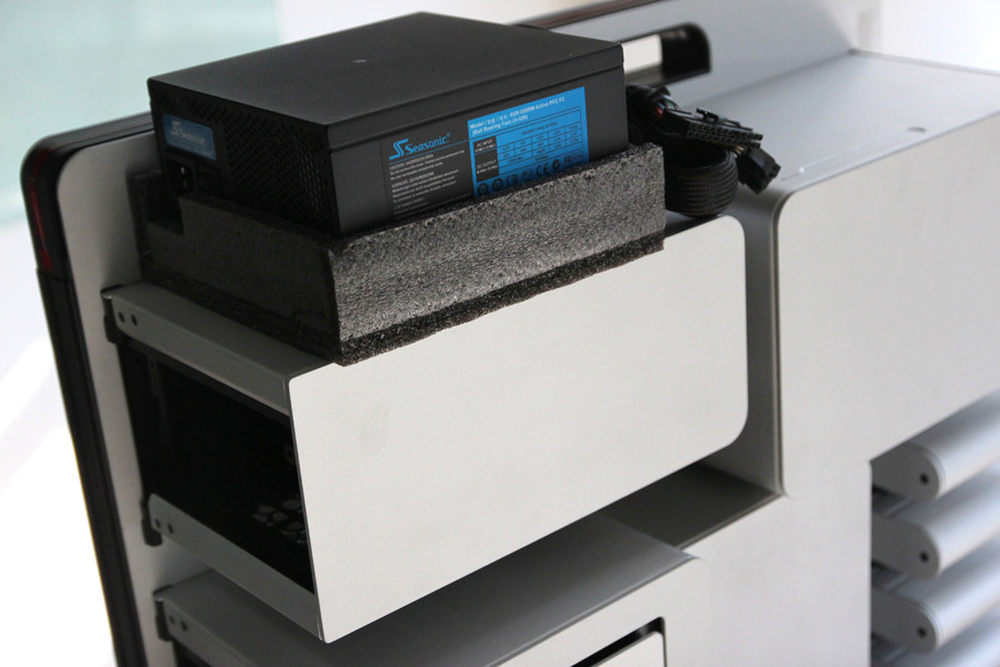

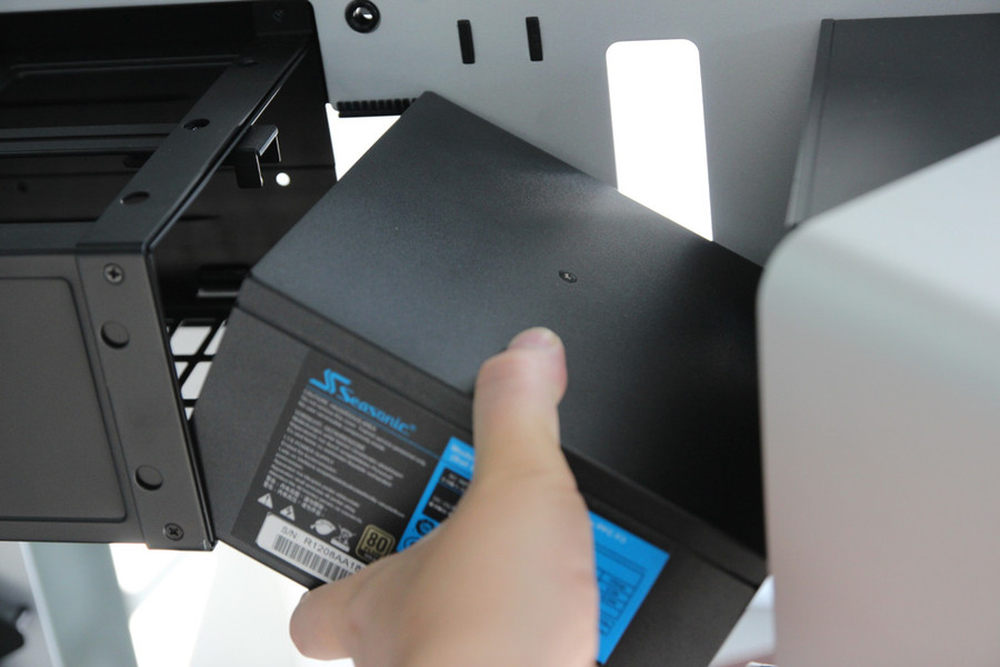

电源方面我们的安装会显得略复杂一些,因为顶部空间的原因电源架与光驱仓间距较小,如果是超长电源我们就需要拆下电源支架了,不过即便是普通尺寸的电源,我们依旧需要拧下一颗螺丝才能正常安装。
22/41

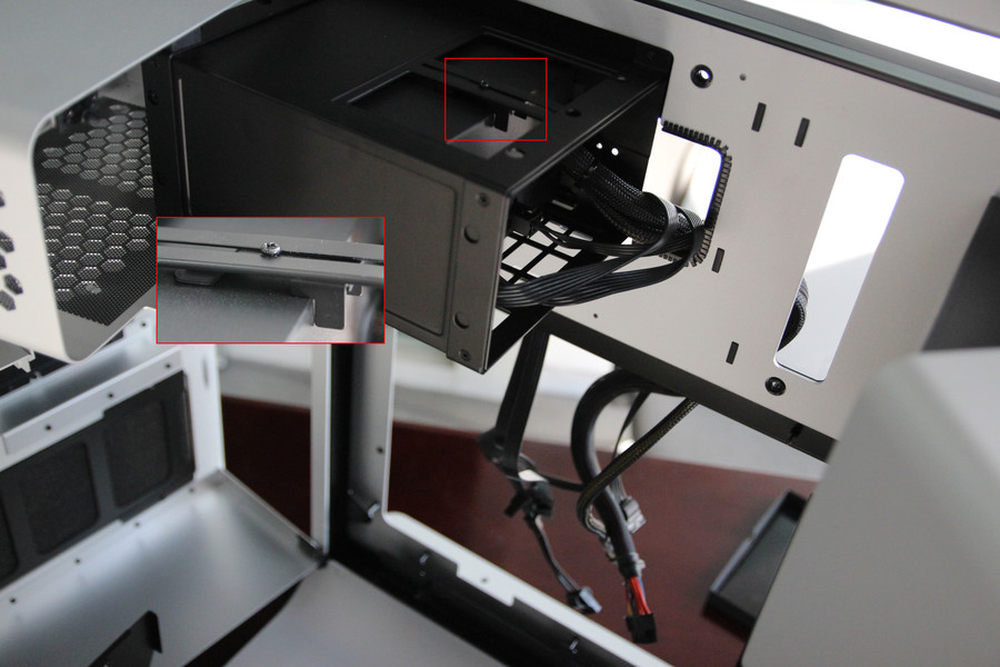

图中红框处是Level 10的电源防滑卡扣,可以横向调节位置以兼容不同尺寸电源,不过安装时它需要先拆下再装回。 另外需要注意的是我们一定要将电源线从背线孔引出,如果从前面引出将会阻挡电源位装饰面板的闭合。正好此时我们可以根据需要大致整理出所要接驳的电源线,为背部走线做好准备。
23/41

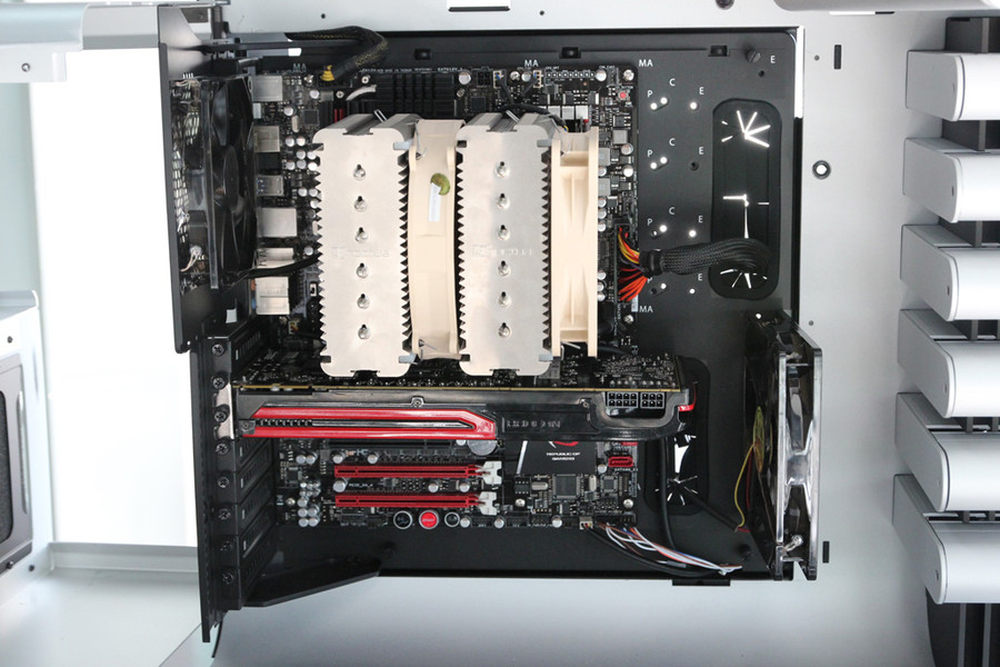

一番整理之后核心的硬件就全部归位了
24/41
从正面来看看,走线效果还算可以接受,在Level 10身上我们不必纠结电源是否模组化,因为它背面提供了充裕的理线空间。
25/41

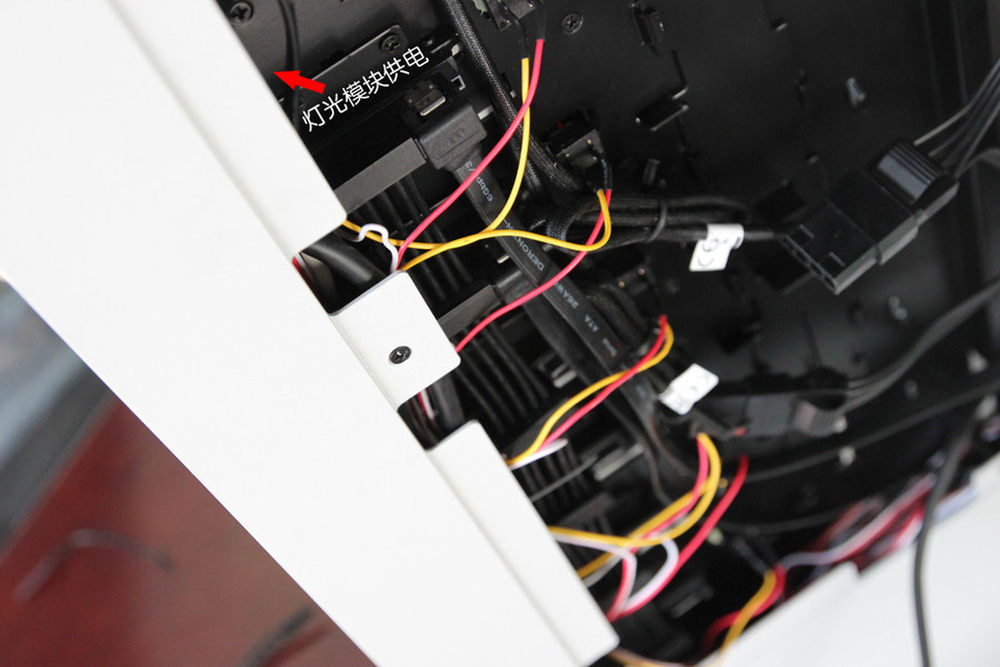

接好的前面可别忘记托盘背部,这里需要我们连接的有SATA数据和电源线、两颗硬盘风扇的供电接口以及一个机箱灯光模块的供电接口。
26/41
得益于优秀的硬盘位结构,我们可以在所有硬件完全安装好的情况下再安装它们。需要说明的是Level 10在固定硬盘时采用的是非免工具方式,而将硬盘插入仓位则是免工具。
27/41
上置电源结构决定机箱对显卡线长度的需求会增加,实际上我们装机时所用的G550刚好满足需求,不过如果想要把显卡线从底部的理线孔引出是不可能的了,想要完美走线的玩家们可以选购显卡线较长的电源进行搭配。
28/41

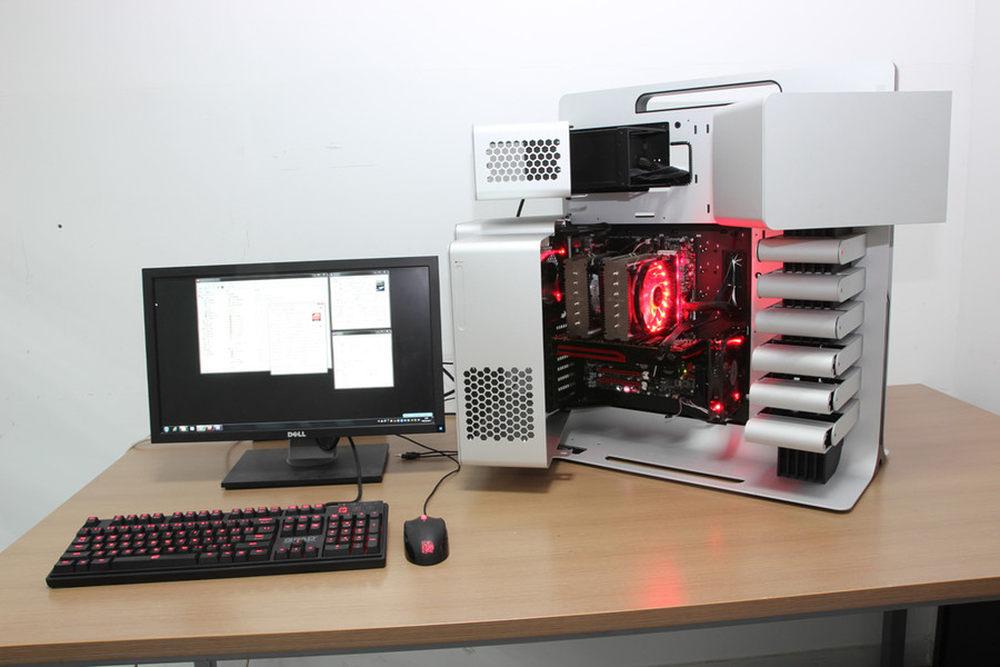

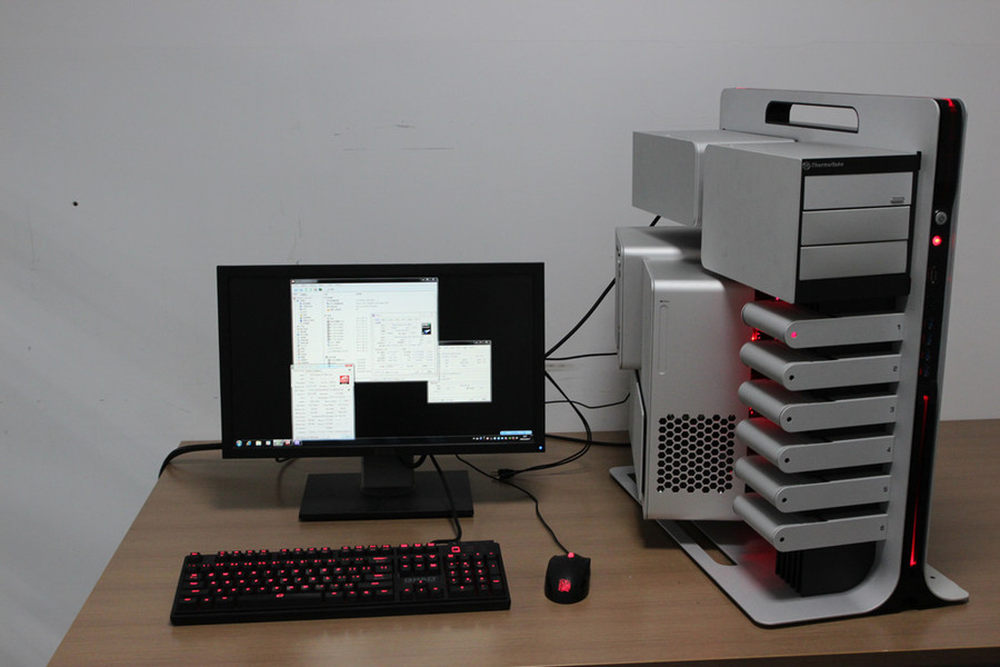

与23英寸显示器的对比就能体现出Level 10的尺寸了,666.3*318*614mm的它比常见机箱要大很多,使用的电脑桌自然也是越大越好了。 在这里小编要感谢细心网友的提示,各位Level 10的用户应该注意在选购硬件时避免搭配类似D14这样宽大的双塔散热器,机箱“侧板”凸起处的宽度小于D14,因此主板仓的保护罩并不能完全闭合。
29/41
如果平时想要看看自己心爱的硬件,我们可以很方便的将机箱打开,此时华丽的灯光效果便映入眼帘,不知道这么着玩起游戏来是什么感觉。
30/41

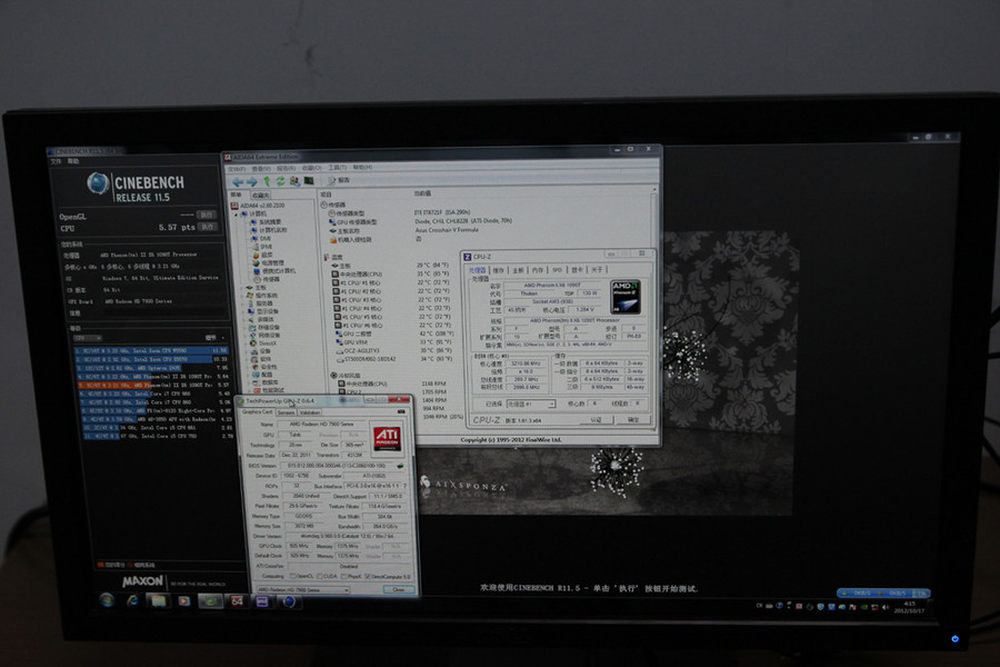

装这么一套高端电脑要是逛网页聊QQ似乎有些浪费,除了专业应用之外游戏应该是它用户的最主流应用方式了,下面咱们来看看在游戏中这套平台有什么表现。
31/41

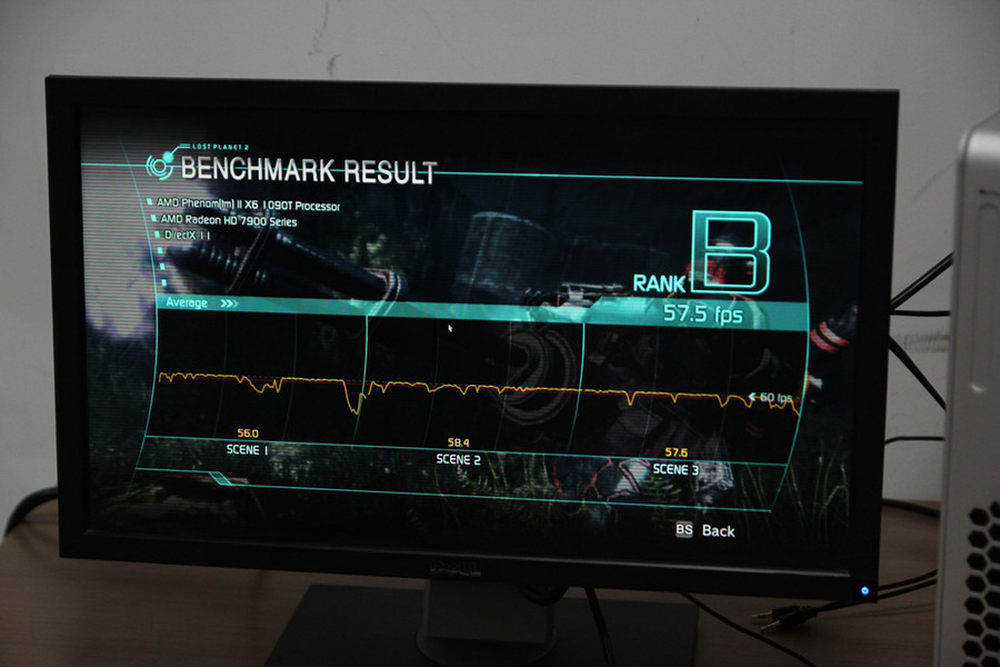

上个世代想要在日系游戏厂商作品中找到FPS游戏绝非易事,PS系主机走下神坛改变了这种现状,于是我们便见到了C社的失落星球系列。在失落星球2中,1080P分辨率下最高画质游戏得分为B。我不知道最高分是多少,不知道什么样的配置才能玩出最高分,不过在如此细腻的画面效果下平均60帧左右的运行表现已经足够我使用了。
32/41

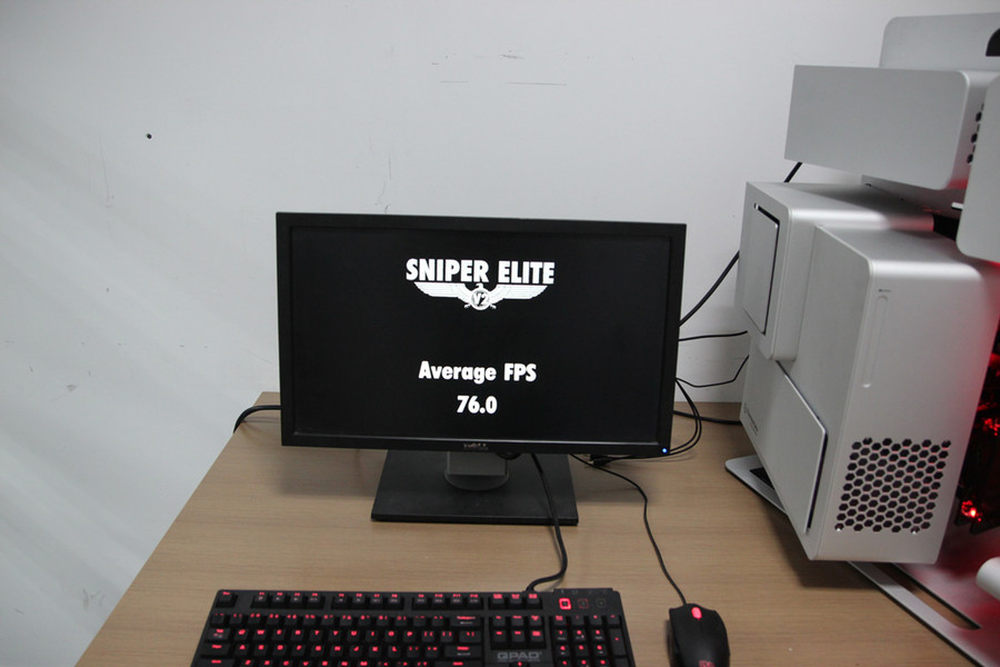

本张图是狙击精英v2的帧数表现,76帧,高画质可以玩爽了
33/41

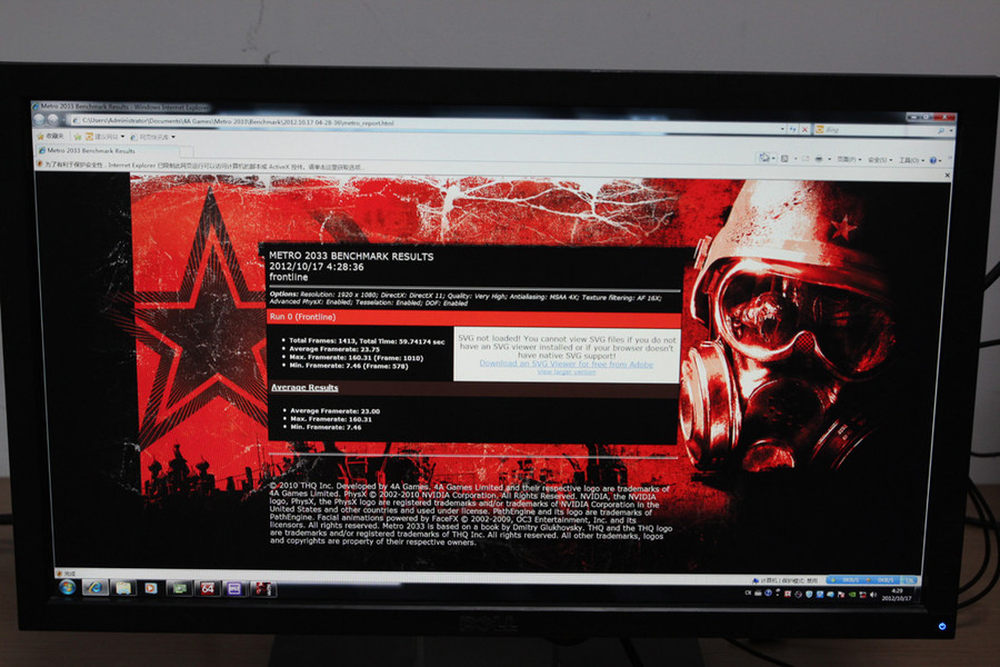

换个吃配置的游戏,地铁2033 1080P Very High加4XMSAA情况下平均帧数为23.75,最低最高帧为7和160,看来想要玩爽了还得再弄一块才行...
34/41
好吧,不给各位看这些象征性意义的跑分情况了,如果如此高端的配置都不足以应对当下游戏,玩游戏的成本将极为夸张,好在现实并不会那么残酷。 本页为Tt Level 10的灯光秀
35/41

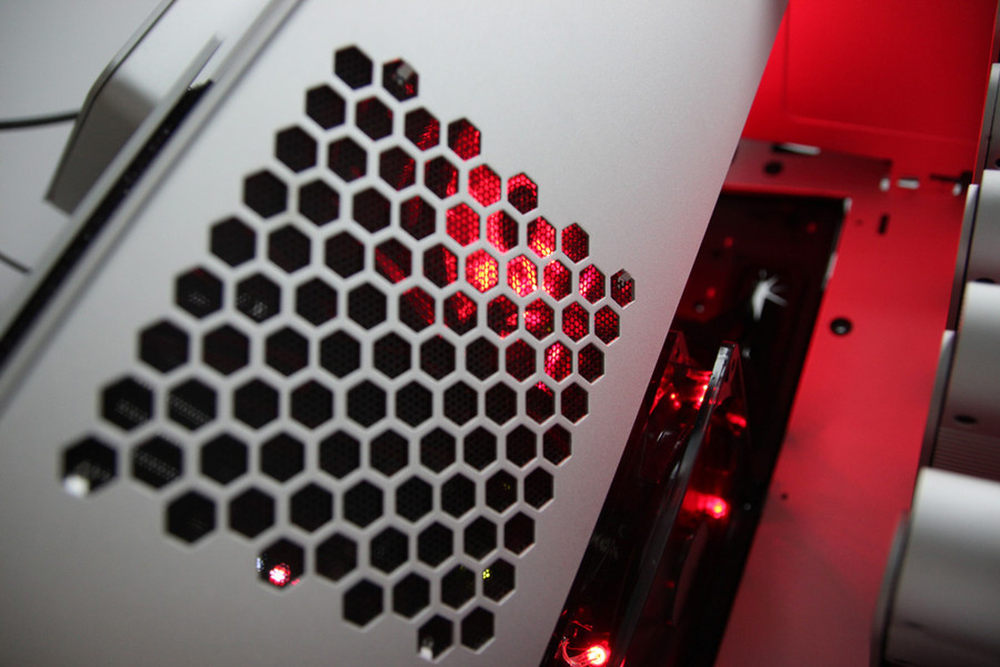

透过主板模块上的散热孔看机箱内部,红色LED很是显眼
36/41

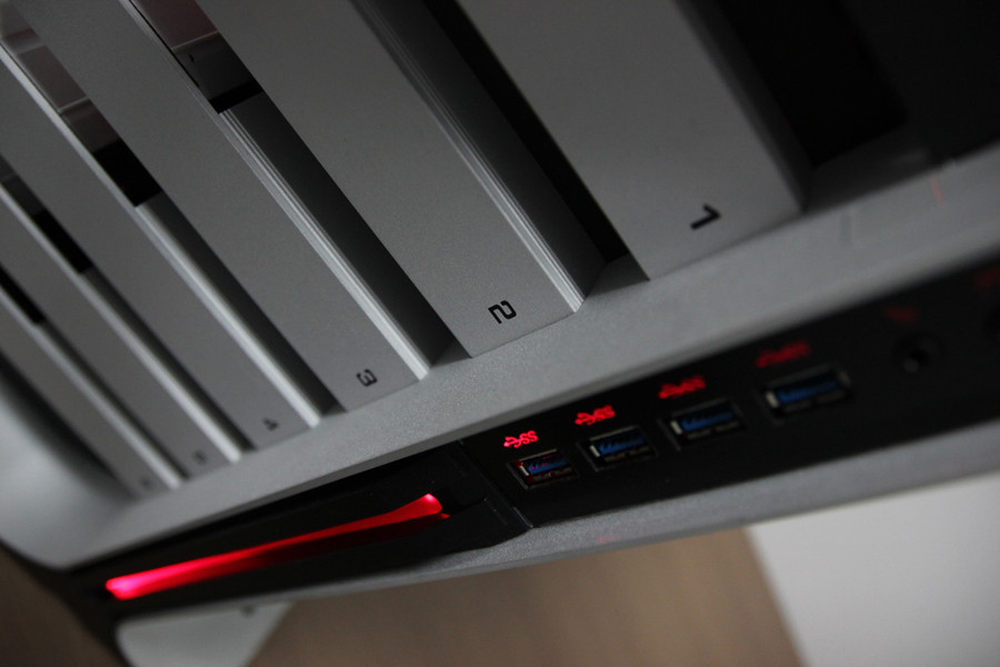

机箱前面板为我们提供了华丽的灯光效果,甚至连U3接口旁都有专设的灯光提示。Tt level10的灯光均为红色,人眼对这个颜色并不算非常敏感,黑暗环境下不会太过影响我们玩游戏。
37/41
当机箱的硬盘模块内部有设备通电时,机箱侧边会亮起工作指示灯,这比平民机箱的硬盘灯要有创意多了。各位看到前面硬件时应该知道我们安装了两颗硬盘,不过只亮起一个指示灯,原因可能是2.5寸SSD并不能触碰到内部的灯光控制开光。
38/41

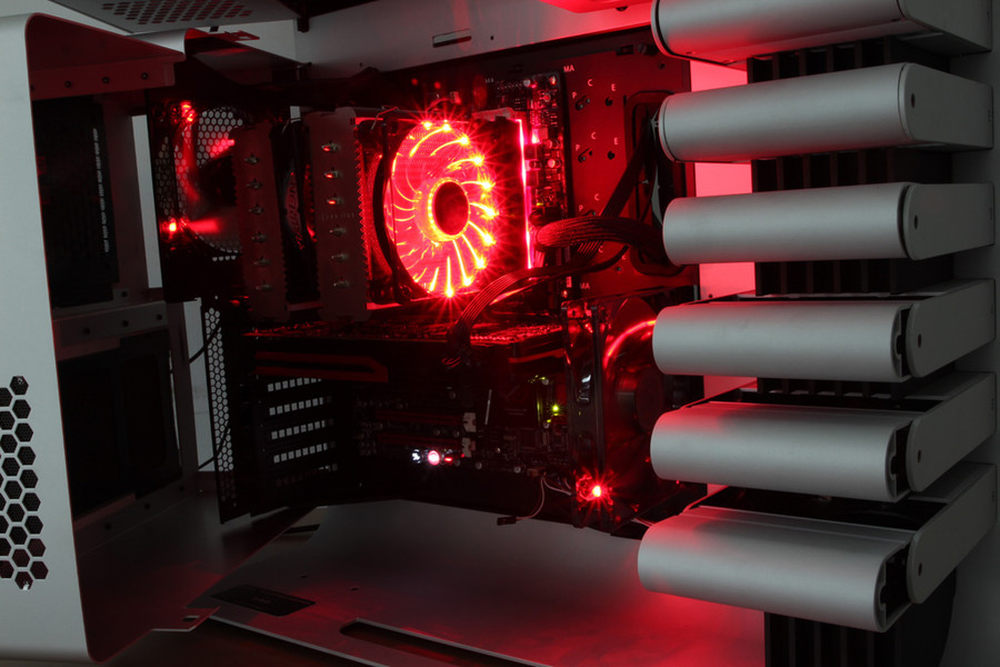

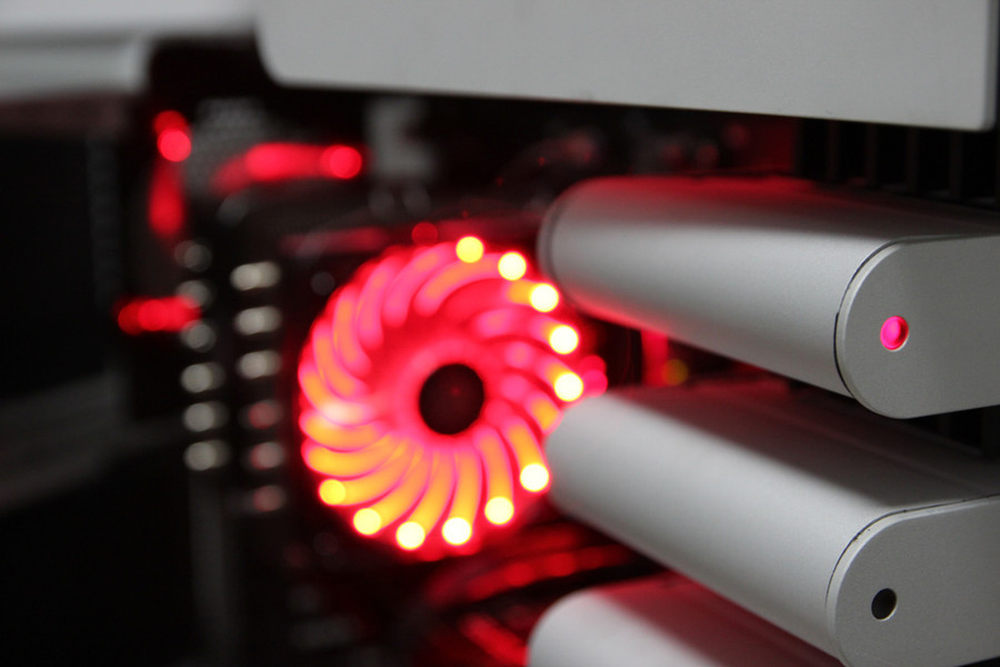

为了配合Level 10内部的红色灯光,我们将D14的风扇更换成了安耐美三色维加斯,这应该是目前灯光效果最为华丽的风扇了。
39/41

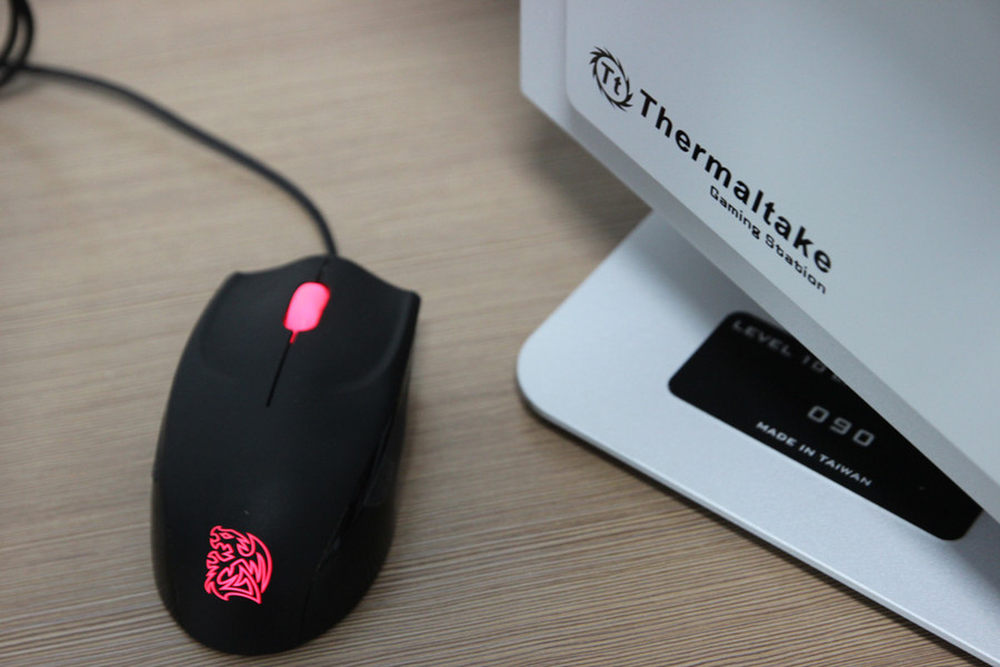

Tt的电竞鼠标也是红色LED,不过它具备YY的呼吸效果,外观和手感都很赞。
40/41

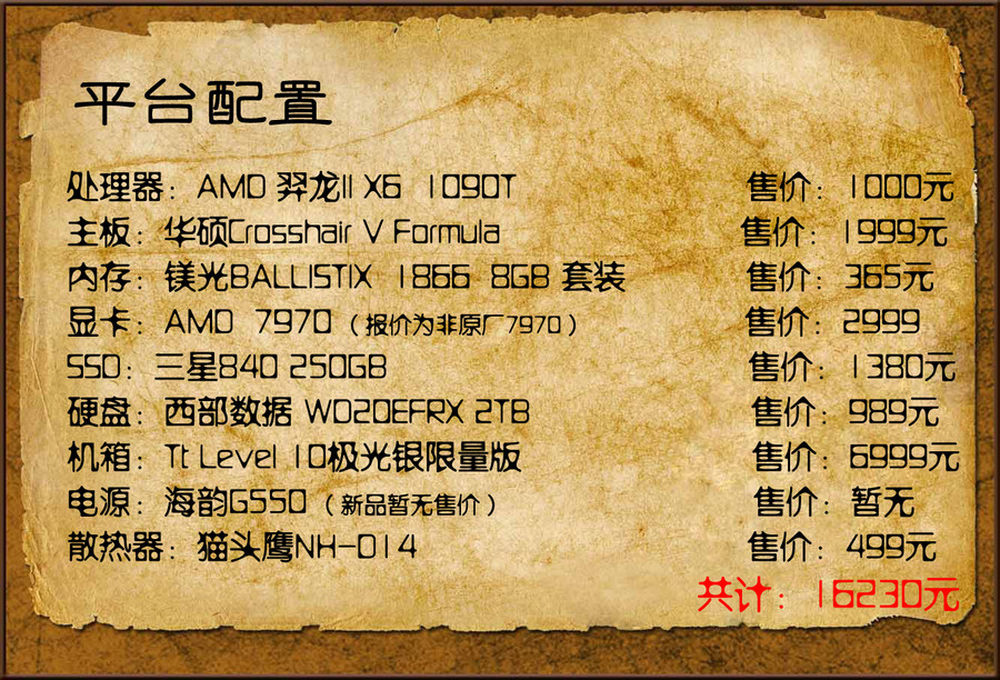

可能有玩家看到末尾都一直好奇到底整套平台的售价是多少元,小编在淘宝搜罗了上述硬件的价格,其中SSD刚刚开卖,而电源还未上市。最终16000元有余的售价显示该平台还是比较发烧的,即便去除7000元的机箱大致也有万元左右,这样的平台性能是很有保证的。
41/41
最后,是小编以及各位和Level 10告别的时间了,不知道什么时候再能见到如此华丽的机箱。至于拥有,希望有一天我能够负担得起如此奢华的机箱,全球限量300台,近期上市,各位发烧友们可要关注后续的到货新闻了,每次Level 10达到卖场在瞬间就会被高帅富所刷走。
