中国电源发现之旅！航嘉工厂内部探秘
1/51
在很多网友心中台系电源是最好的，其次才能轮到航嘉、长城，虽然电源发烧圈里的几位权威玩家们多次表达这样的观点：航嘉、长城那样的品牌是很稳妥的，但眼见才为实。所以今天这篇文章将为各位玩家展示航嘉的内部和你没见过的部分。也许看完后你会把台达、光宝、航嘉并列在一起，海韵、银欣往后排。
2/51

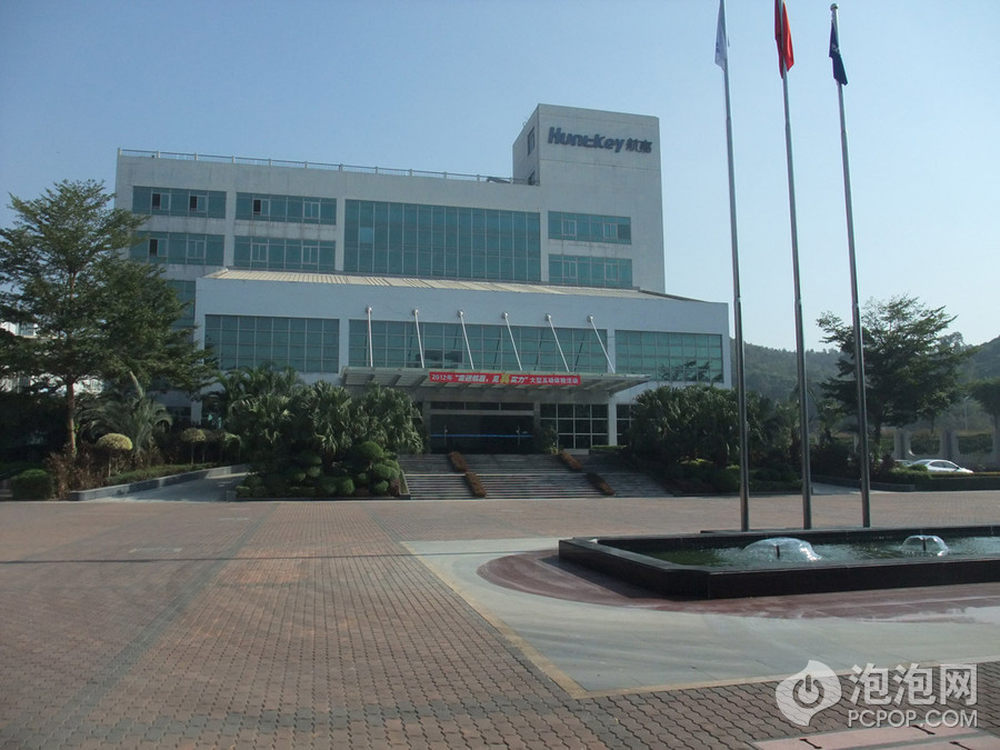

航嘉的电源工厂在深圳，除此之外还有其他机构，比如河源的机箱工厂（规模有深圳的四倍大），合肥的工厂，另外还有软件公司。这也是我第三次来航嘉了。
3/51
这次走进航嘉的人除了网站和平面媒体的编辑和记者外，还来了很多网站的玩家。这些玩家的讨论让我们很开眼界。
4/51
航嘉为了欢迎大家，还准备了签名板。
5/51

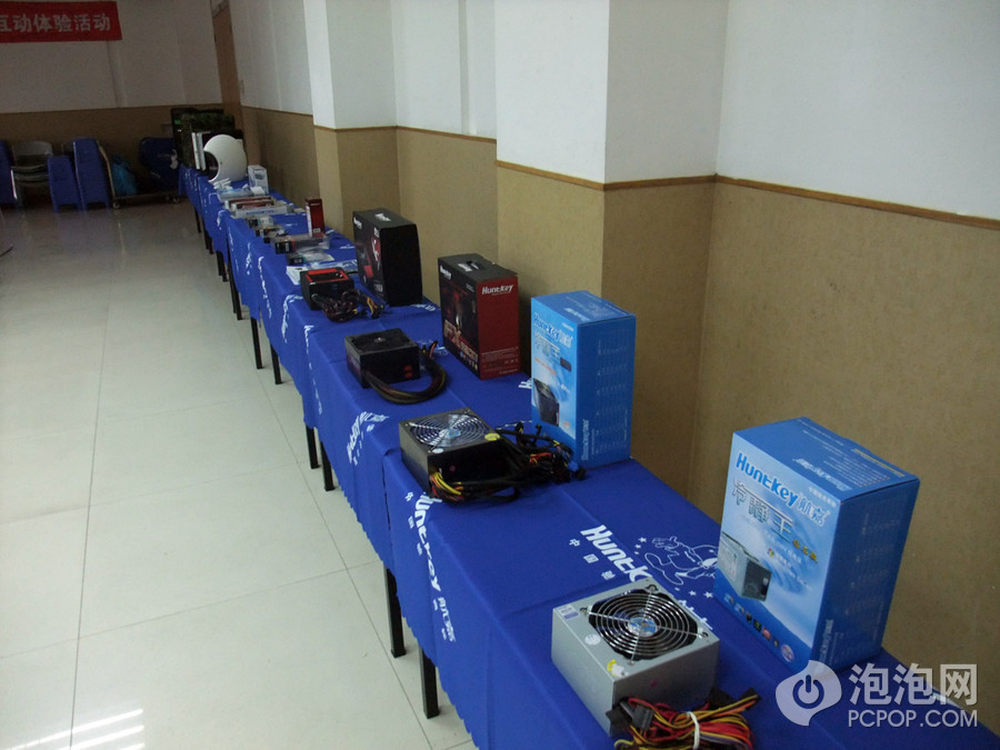

展示平台里有航嘉的传统产品：电源。

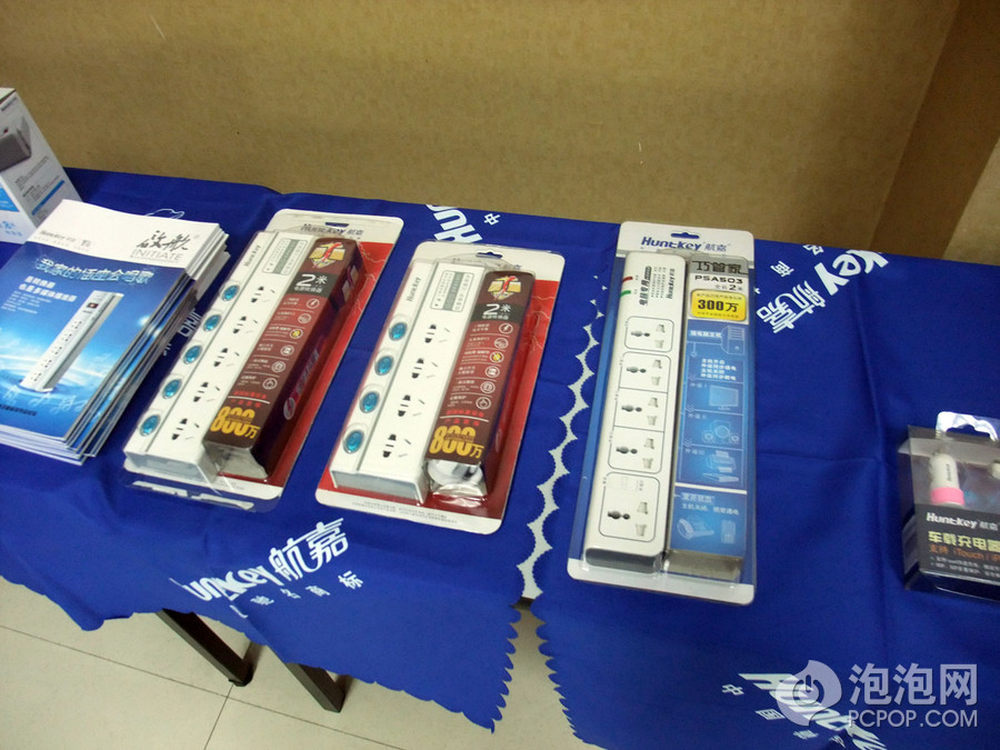

6/51
除了机箱和电源外，剩下的产品都是玩家们比较陌生的，有插线板，而且集成的功能比较多，比如带USB设备充电功能，防雷击、电涌功能、甚至还有带音箱功能的。
7/51

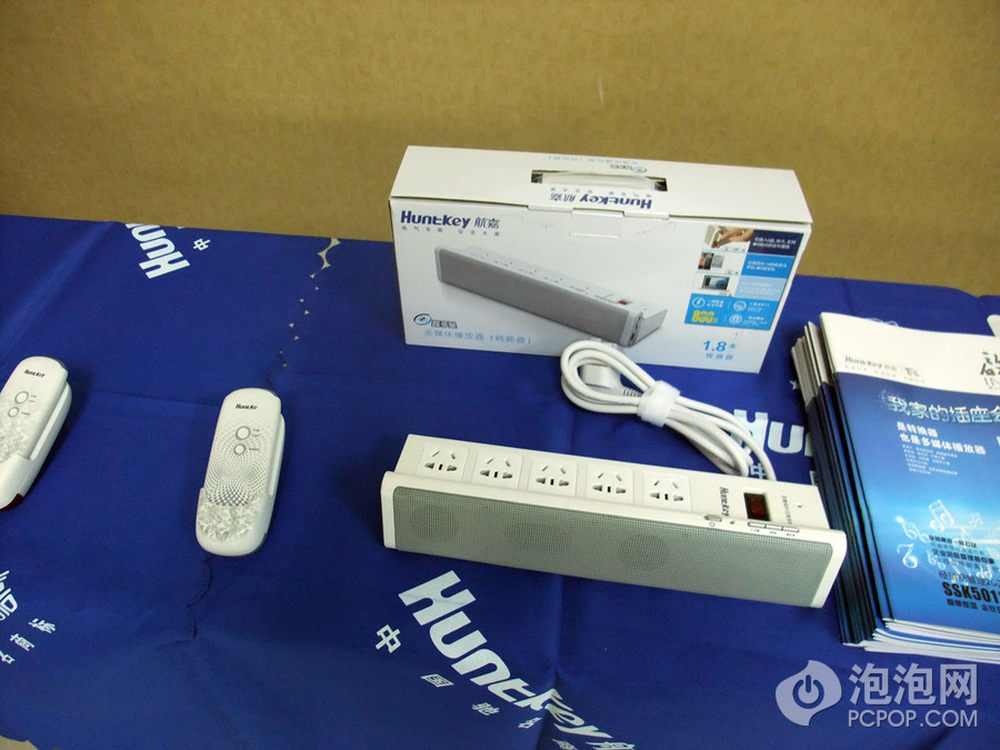

航嘉的插线板会唱歌，这是我们形容这款多功能插线板最简洁的表达。去年发布会上我还录了一小段视频，汪峰的歌曲，当时会场面积大约200平方米，插线板音箱效果很不错。试听点击
8/51

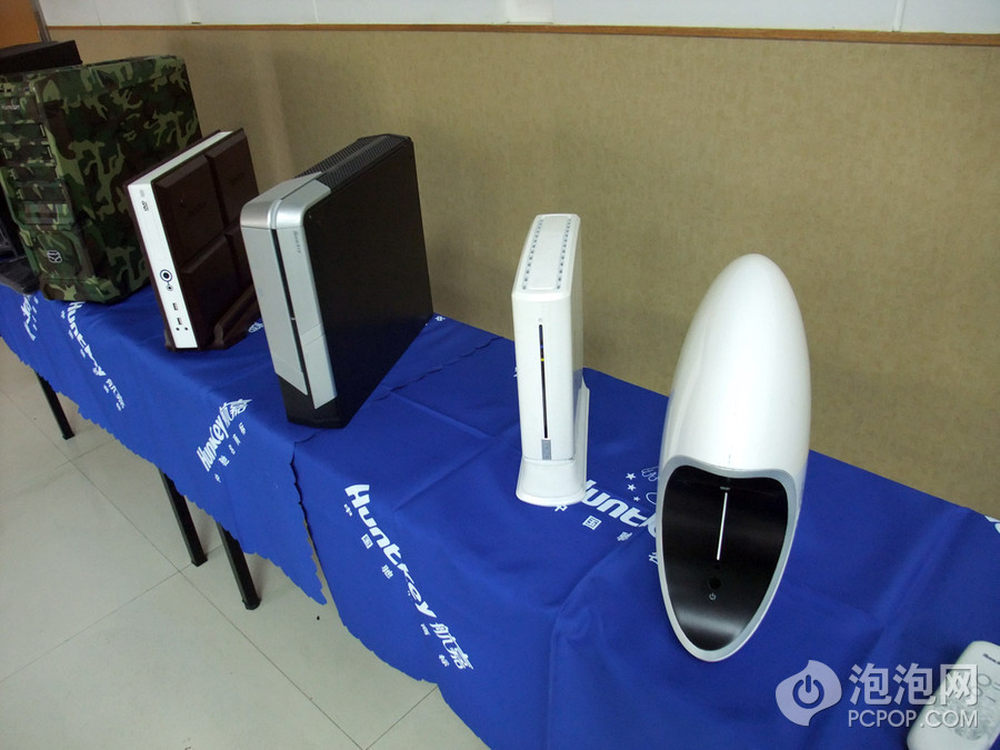

最初我以为这是航嘉的音箱，实际上这些都是他们近几年搞机箱创意设计大赛中的获奖作品，有一些优秀型号已经考虑量产了。
9/51
航嘉的领导、全国各地的玩家、网媒和平媒的编辑和记者汇聚一堂。
10/51
航嘉执行副总裁刘茂起先生为大家致欢迎词。
11/51
航嘉品牌运营总监唐劲松先生谈到了希望媒体和玩家更多关注产品后背的价值，而不仅仅停留在单一产品的性能表现上。我想这些观点也是航嘉邀请这么多人来参考的重要目的。
12/51
在演讲中还穿插了提问环节，这位玩家积极回答了关于WD系列电源定位的问题，最终获得了航嘉300瓦80PLUS金牌电源，要说这个电源不说对网友，对我的吸引力都很大。
13/51
如果你们常泡ITOCP，一定知道有个“矿工”，对电源知识的归纳，对出现过的评测的重点的梳理，都堪称玩家中魁首。这次见到真面目了，
14/51
在提问环节中两位玩家在为了暗夜公爵III机箱能不能走背线热烈讨论了起来。航嘉产品部的人可能也是第一次感受到真实用户对他们设计成果的讨论。

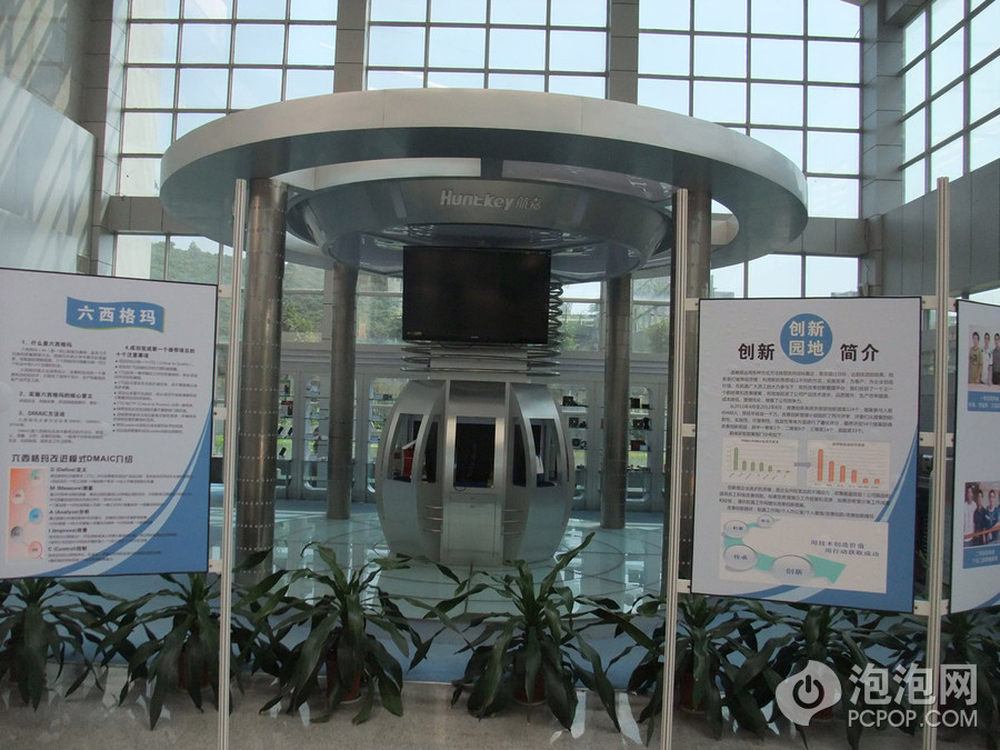

15/51

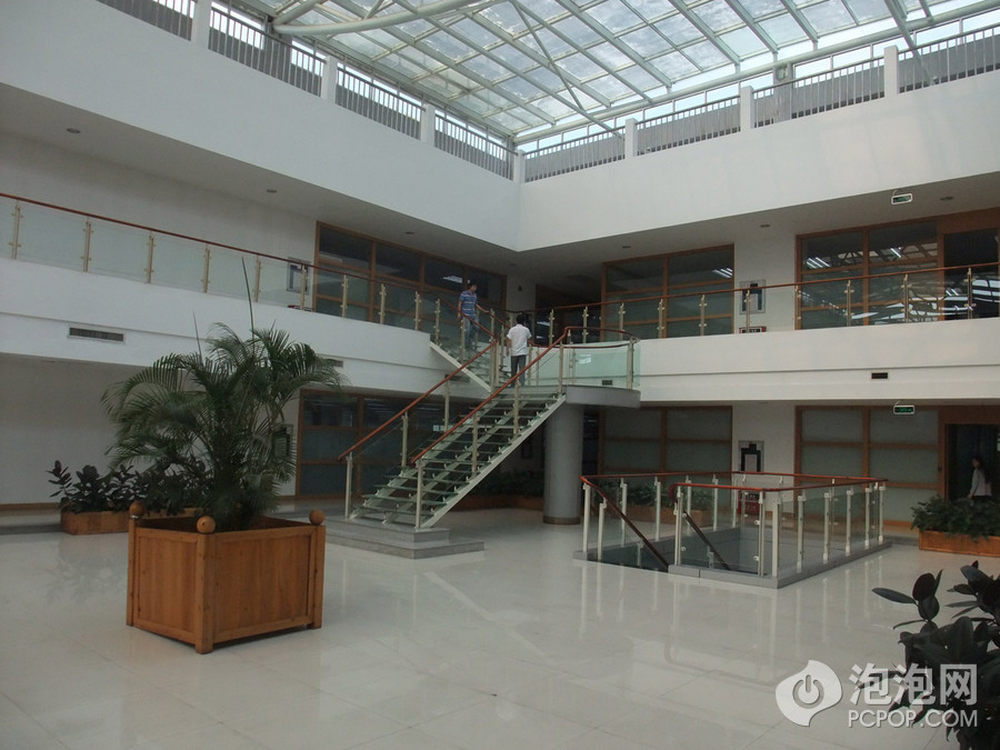

之后我们到了航嘉办公楼，一楼的展示区重点宣传了6S的标准，6S是6sigma的意思。对统计分布熟悉的人都知道，智商、身高、学生成绩、等统计都服从正态分布，产品的良率也是吗如此。正态分布中的sigma就是标准差，在期望值正负一个sigma之内的样本数占总样本数的68%%，正负2.58个sigma之内的样本数占总样本数的99.5%%，而航嘉要做到合格产品分布在正负6个sigma。这是一个相当高的良率。
16/51

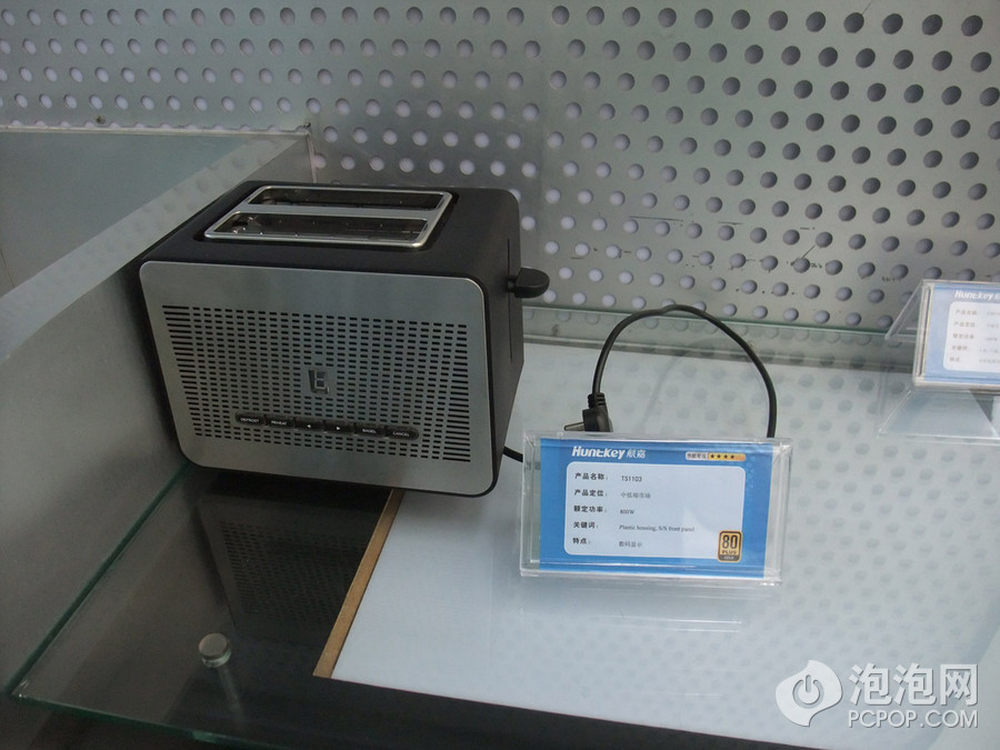

看过排插、移动电源后你想不到航嘉还涉足了一些家用电器吧：烤面包机。后来我们在检测中心还看到了空调和洗衣机，当然航嘉主要为这些家电制造供电部分组件。
17/51

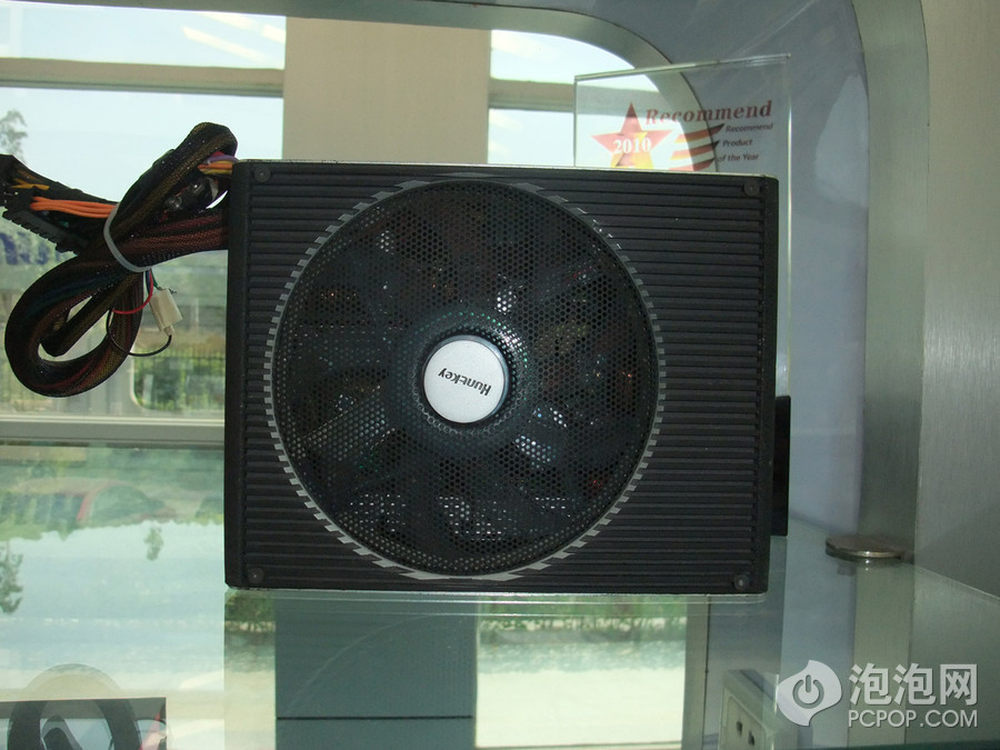

这颗电源应该也是X7，只是风扇罩设计很独特。
18/51
这面墙是航嘉近几年获得的各种奖项，当然，这只是一部分。还有很多摆不下。
19/51
中午休息时我们看到航嘉员工休息区竟然有桑拿房。据说活动中心不但有这些，还有游泳馆、网吧、健身房，每位员工都可以享受这些福利。
20/51
下午我们来到了研发区，在办公楼的四层，这里是航嘉所有产品和技术的发源地。接下来我们要看到很多只有世界一流工厂才会装备的验证设备。航嘉在这些方面不旦走在中国的前列，放在世界范围内也是一流的。
21/51

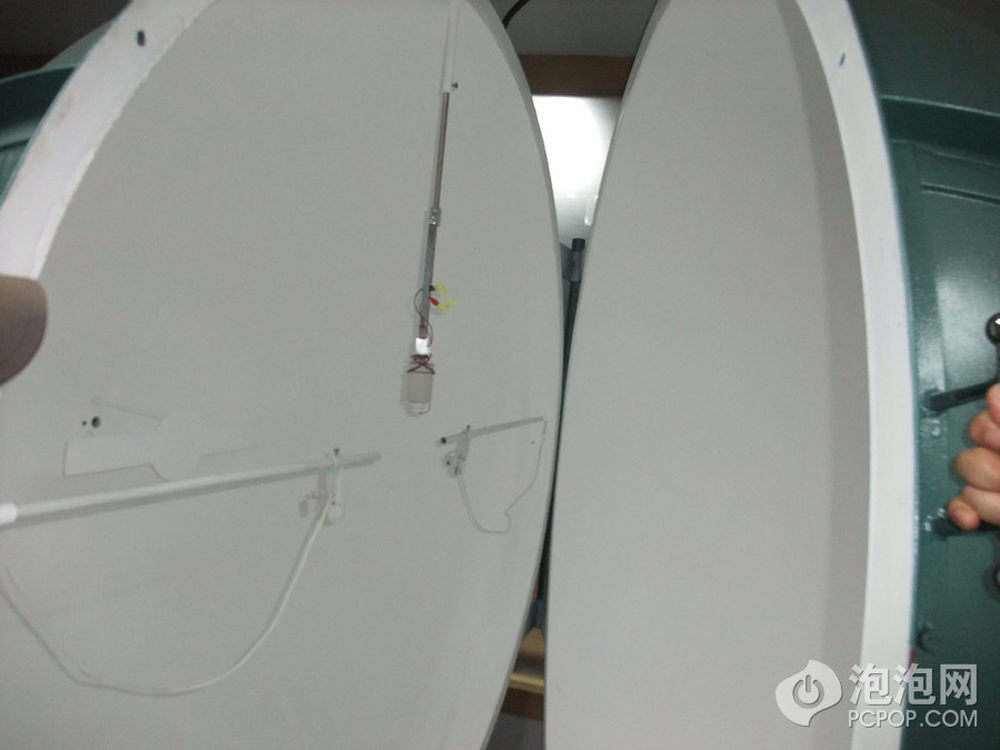

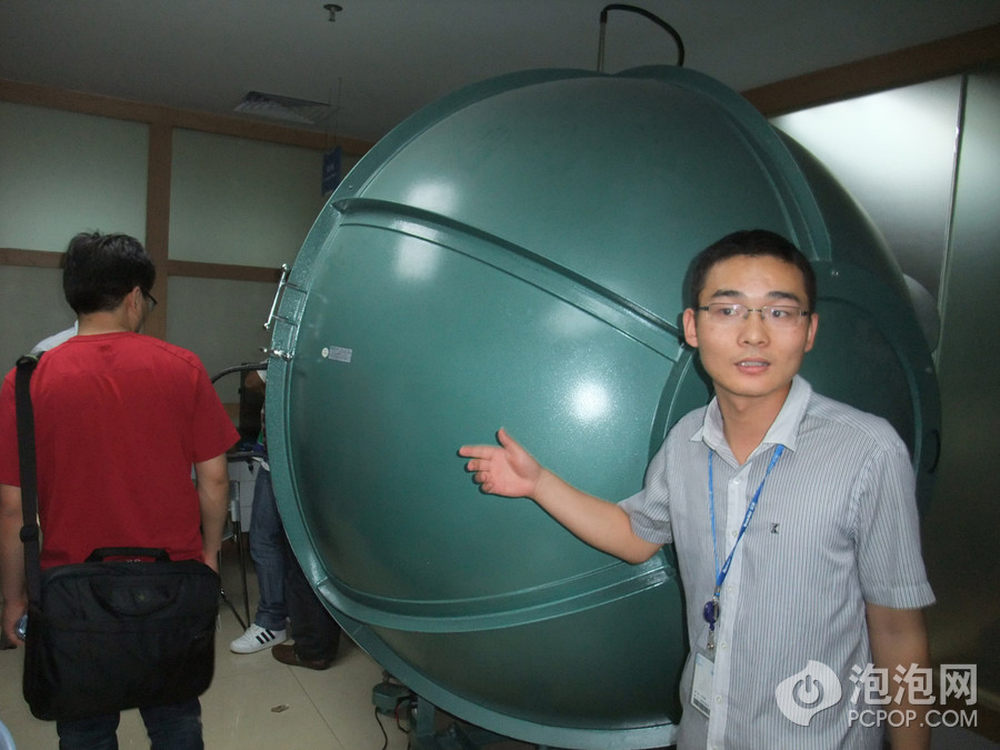

大球？做什么的？这其实是航嘉用来测试LED灯的设备，具体名字是积分球。积分球内部是中空的，可以测量LED灯的光通量等数值。在介绍这部分时我们又发现了航嘉的一类新产品，LED。
22/51
积分球是光度测量用的中空球体。在球的内表面涂有无波长选择性的(均匀)漫反射性的白色涂料。在球内任一方向上的照度均相等
23/51
测量光学参数的还有很多仪器，这里可以测量光的分布。
24/51

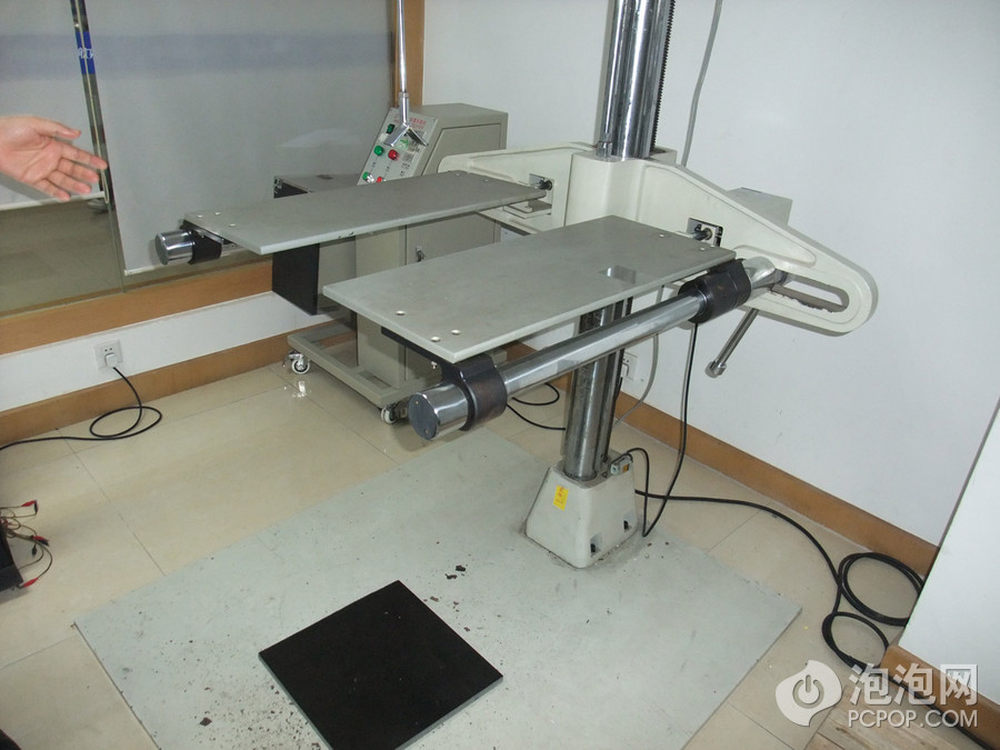

跌落测试平台，这里模拟产品装车运输中跌落的情况。高度有0.5米和1米。
小厂：没有这个环节。
25/51

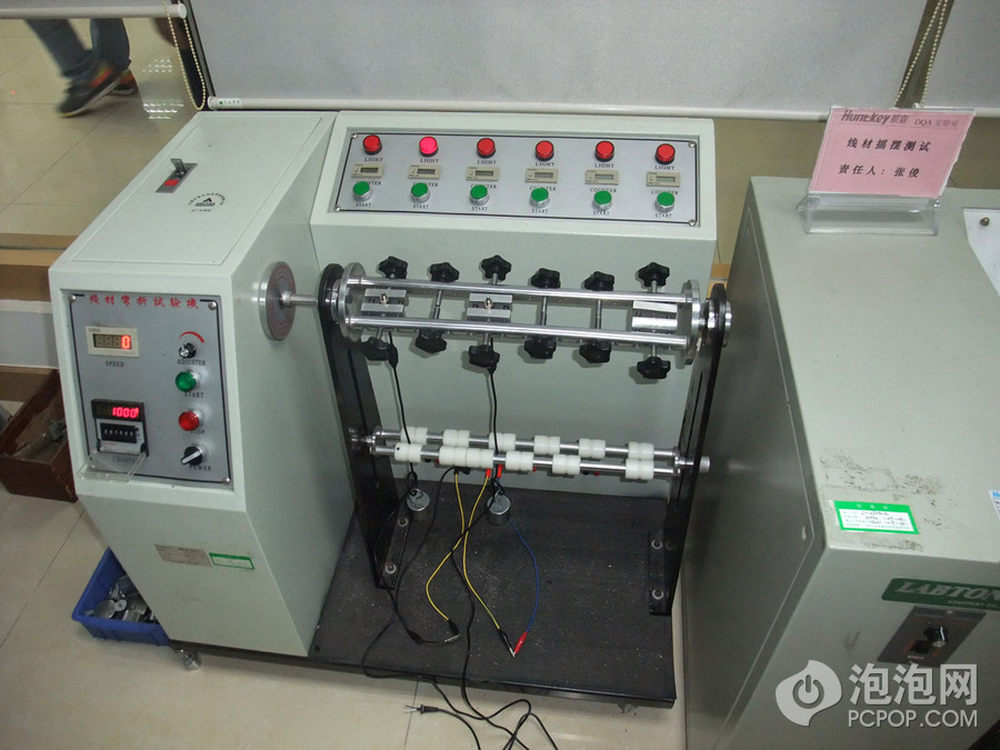

线材接头的摆动测试，大家都知道线材接头部分是最容易损坏的，因为弯折总在这里，所以为了验证可靠性和平均无故障时间，线材的弯折也要用机器模拟。
小厂：没有这个环节。
26/51

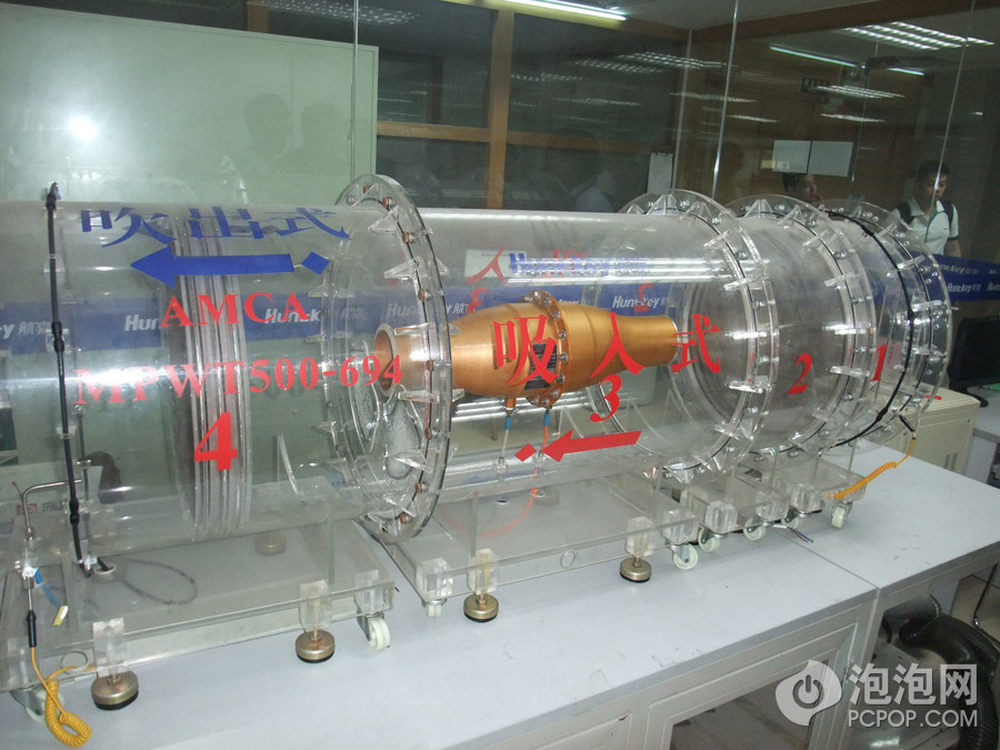

风洞测试，由于单个风扇空转时的性能与安装在电源内表现出的性能完全不同，为了验证是否可以达到散热要求，航嘉利用风洞设备来测量。
小厂：测量电源内部多点温度，根据经验找风扇。没有风洞测试。
27/51

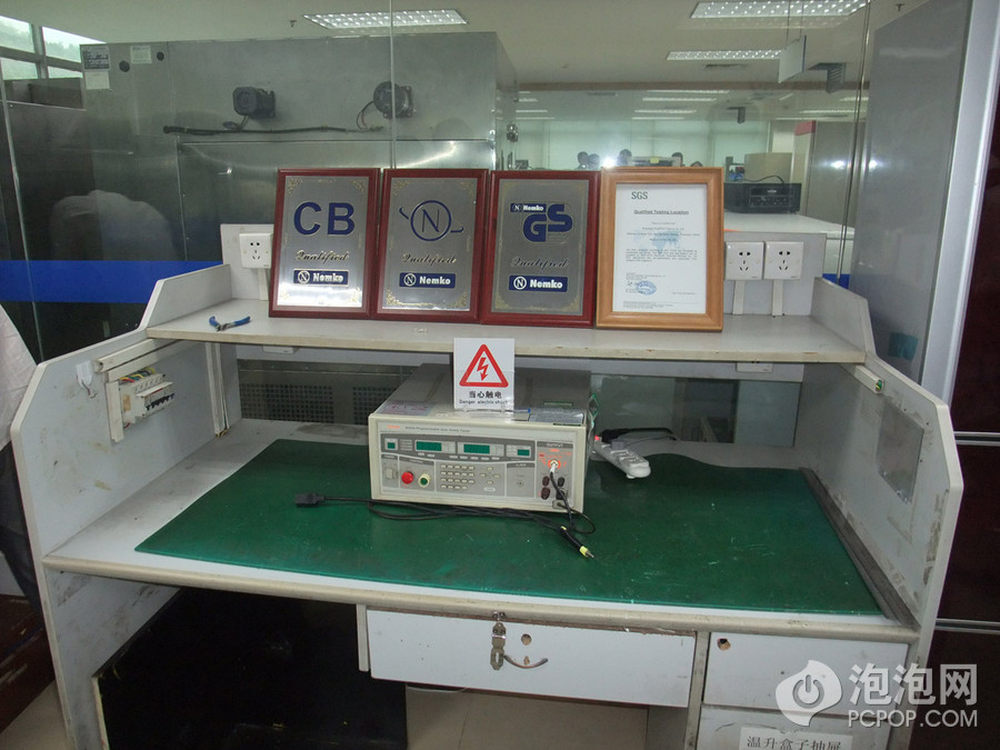

这间实验室是航嘉安规认证实验室，由Nemko颁发证书，也就是说其他品牌做的那些CE认证，TUV认证，CB认证，航嘉只需要在有资质的人监督下，在航嘉自己工厂中完成，自己出报告就可以了，这样可以大大加快产品的验证速度。当然，为了加快验证周期，建设这样的安规实验室也是代价非常大的。
小厂：安规认证需要自己花钱送测有资质的测试实验室，等报告出来才知道有哪些项目不合格。

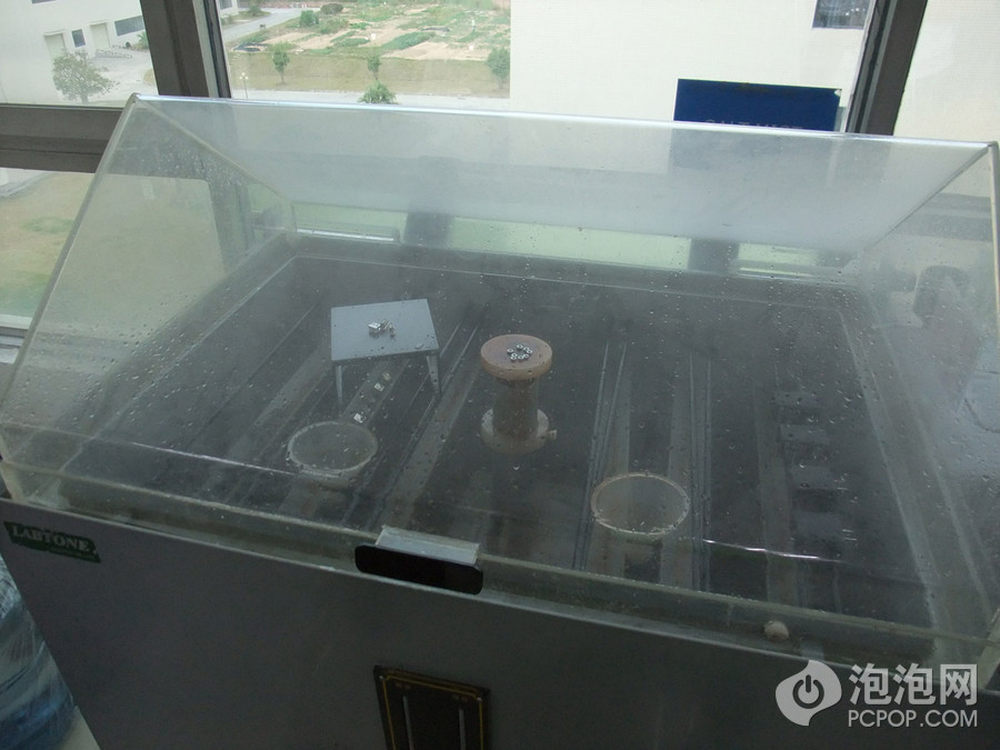

28/51
盐雾测试，因为很多电源要工作在恶劣的条件下，比如沿海地区，空气潮湿，雾气中有一些盐分对金属有腐蚀性，那么这些对产品的平均无故障时间就有不利的影响，所以要向裸露在外的金属喷盐雾。
小厂：没有此项测试。
29/51

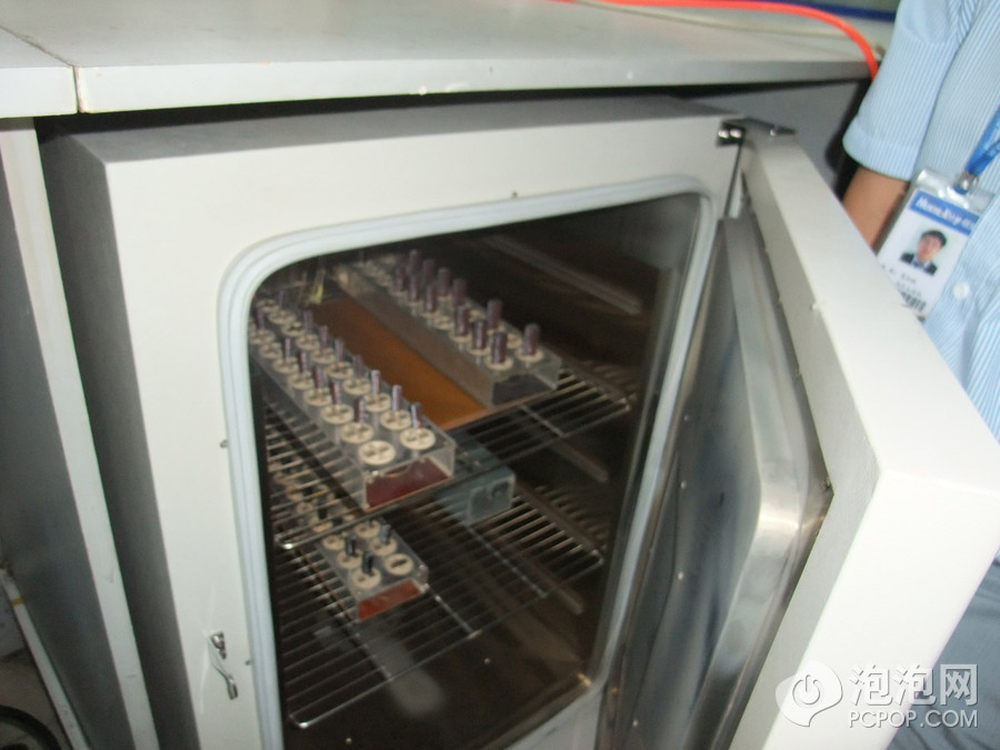

电容寿命测试，电源的寿命基本就是电容的寿命，当主电容电解液干涸的时候也就是电源报废的时候。为了验证上游供货商的电容是否合格，航嘉也在给电容进行老化测试，通过高温和高电流纹波的测试，找到电容的寿命参数。
小厂：一些台系产生会做这个验证。

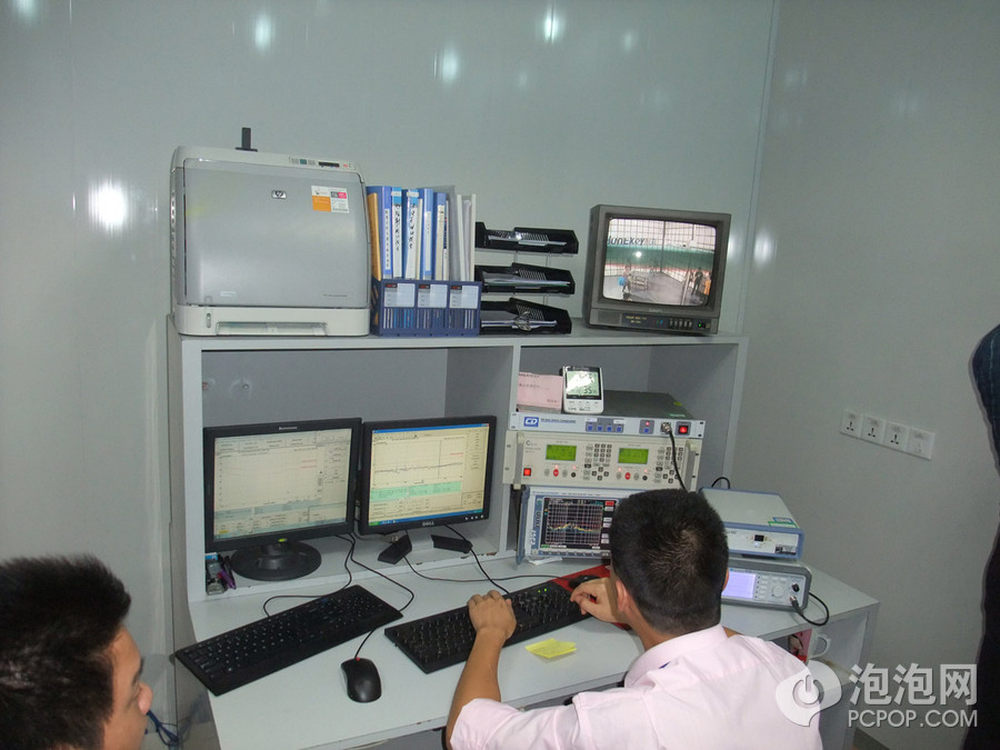

30/51

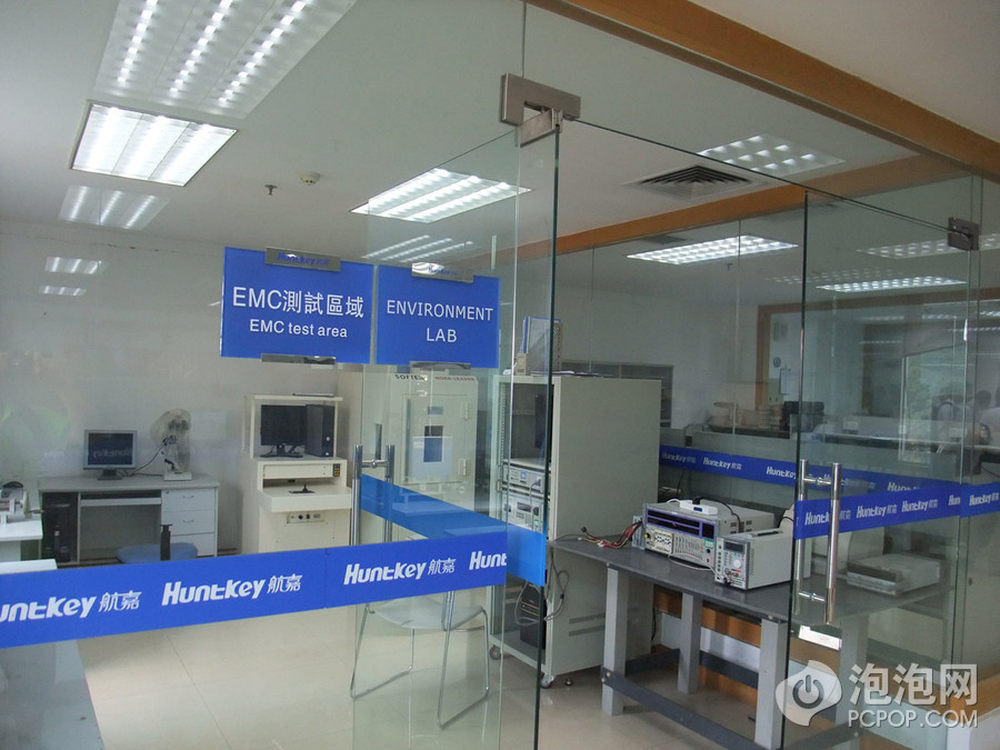

EMC测试，电源要过安规，其中很重要的一项就是EMC兼容的测试。
小厂：凭经验，碰运气。更多型号因为无需做安规验证，所以EMC根本不考虑。
31/51

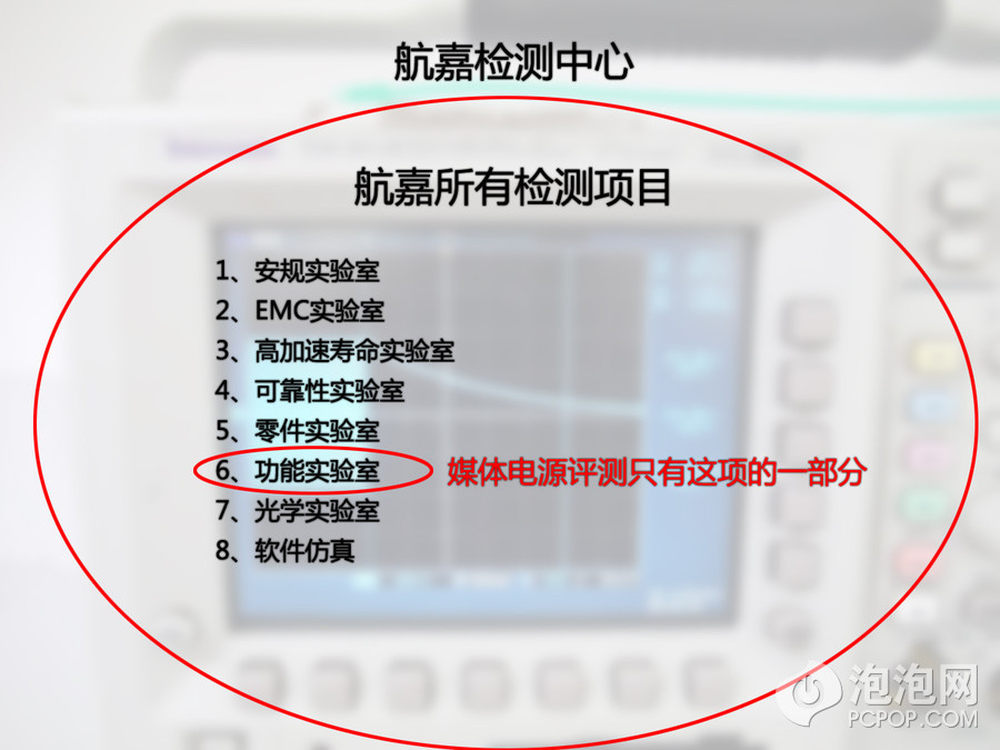

实际上我们网站测试电源只占航嘉测试的很小一部分，而且我们验证的只是电源的电性能，可靠度和寿命都是没法体现的。
小厂：测试只比网站的多一些。

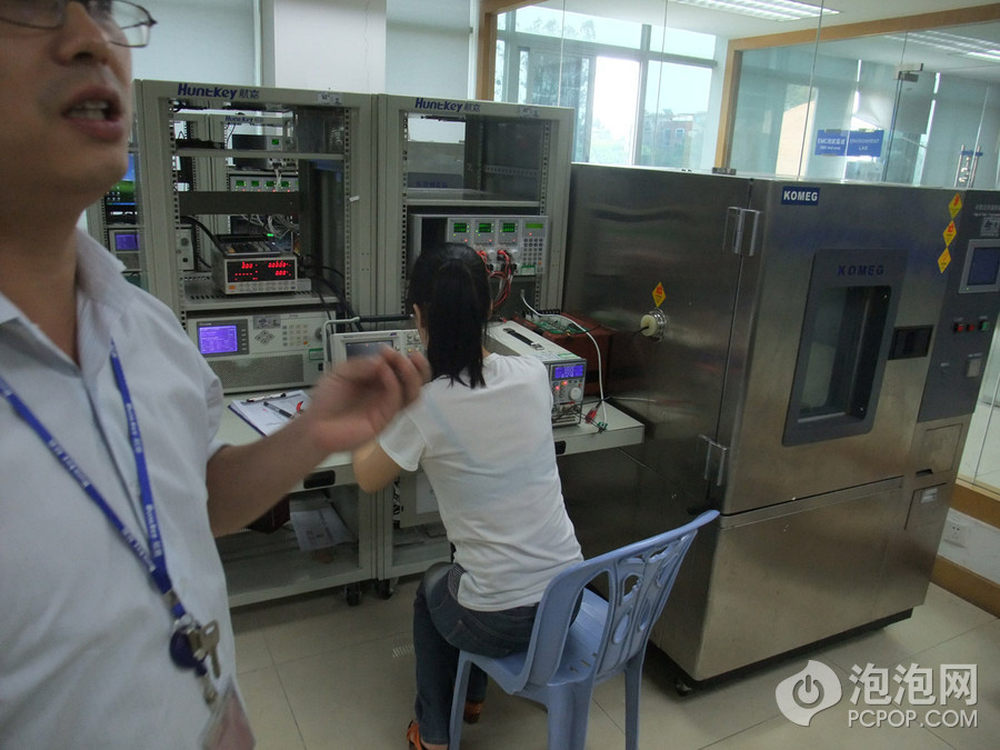

32/51
虽然我们网站测试的内容不多，但我们还是在这间实验室看到了我们经常测试的那些项目：电压稳定性、纹波抑制、交叉负载、动态稳定性等等。
小厂：基本都做这部分验证。
33/51

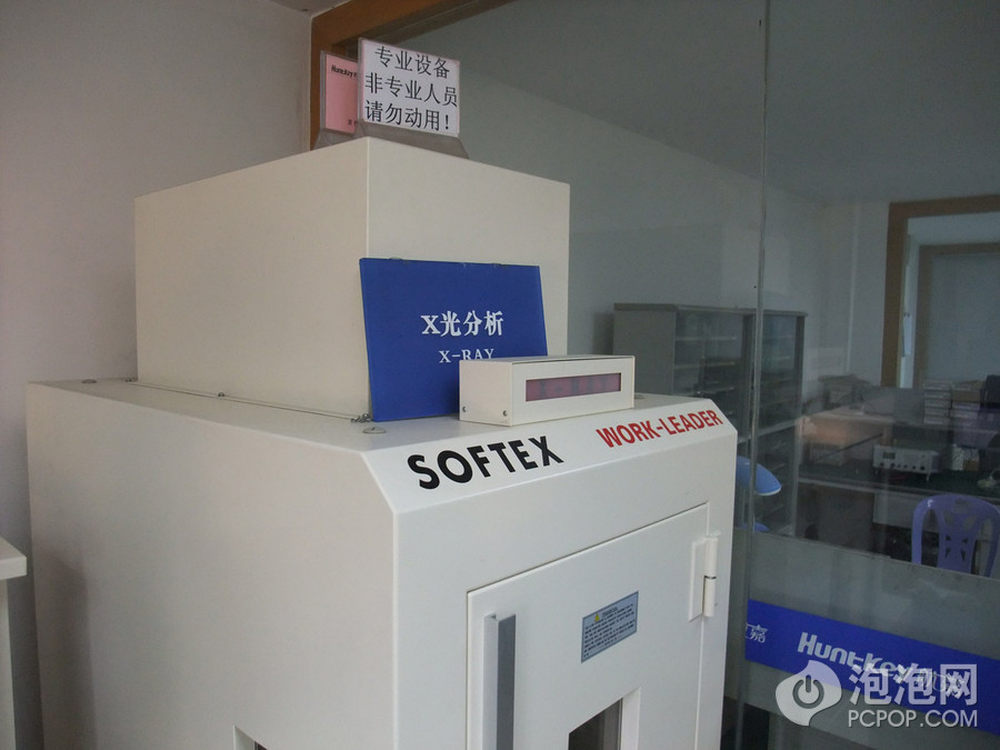

元件分析，元件采用X光透视，这样一些内部的裂痕和瑕疵就可以找到，这部分是在原料进货时进行的。
小厂：有部分小厂做这步验证。
34/51

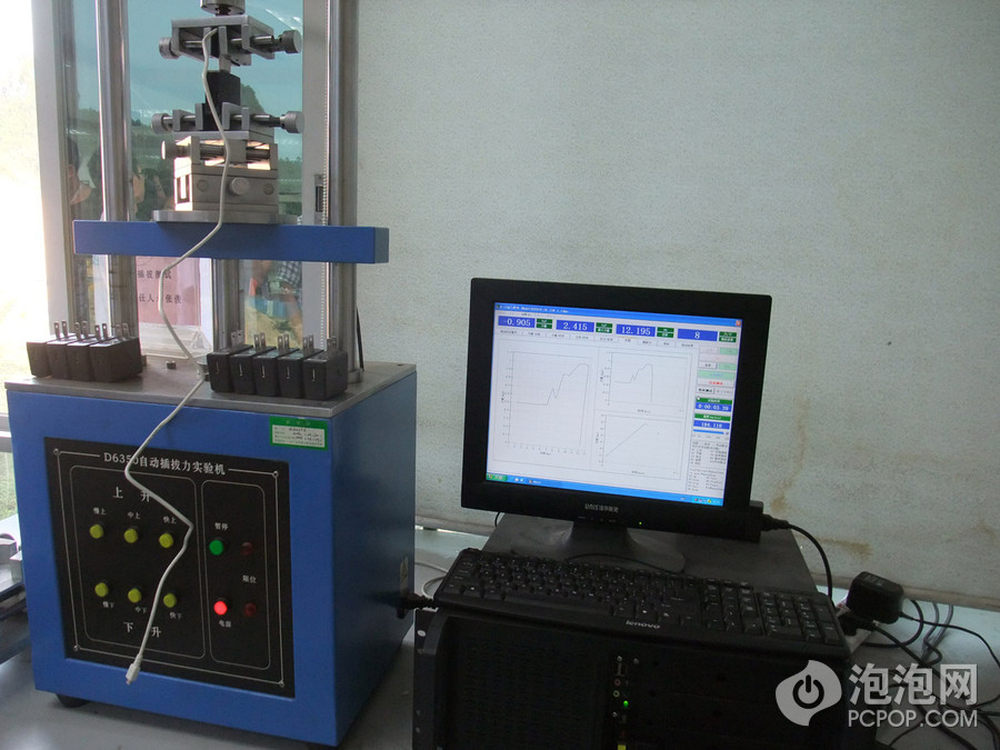

USB口模拟插拔测试，由于航嘉有很多充电器产品，所以USB口的可靠性也需要验证，途中就是一台程控的装置在模拟人对USB口的插拔过程，每次插拔的力、压强等等参数都有记录。
小厂：没有此项测试。
35/51

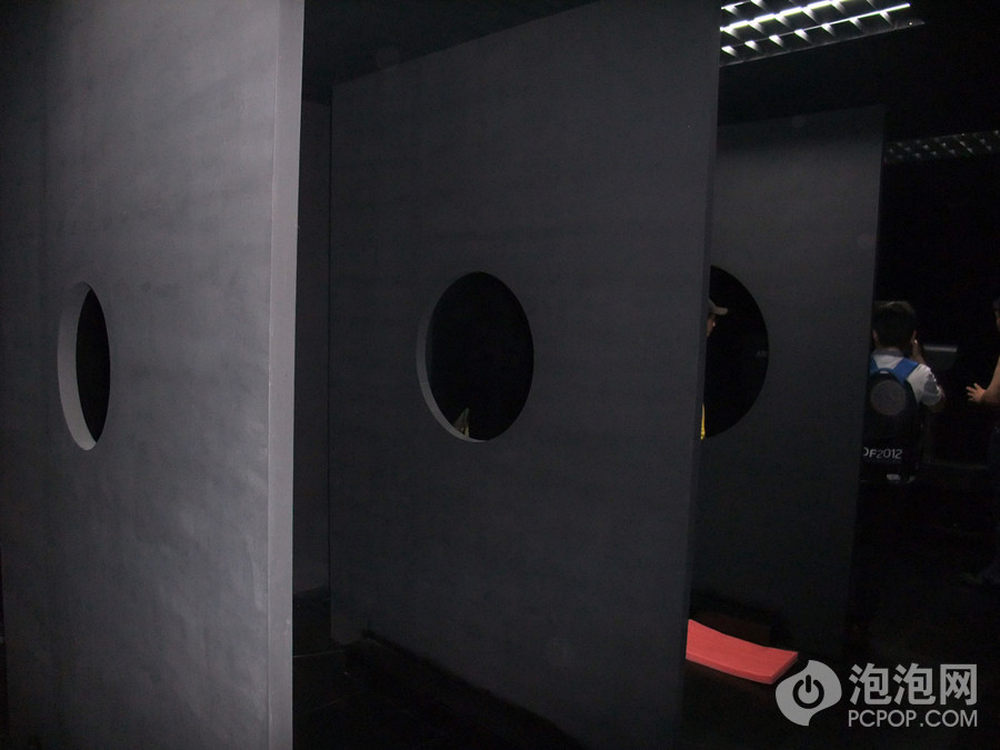

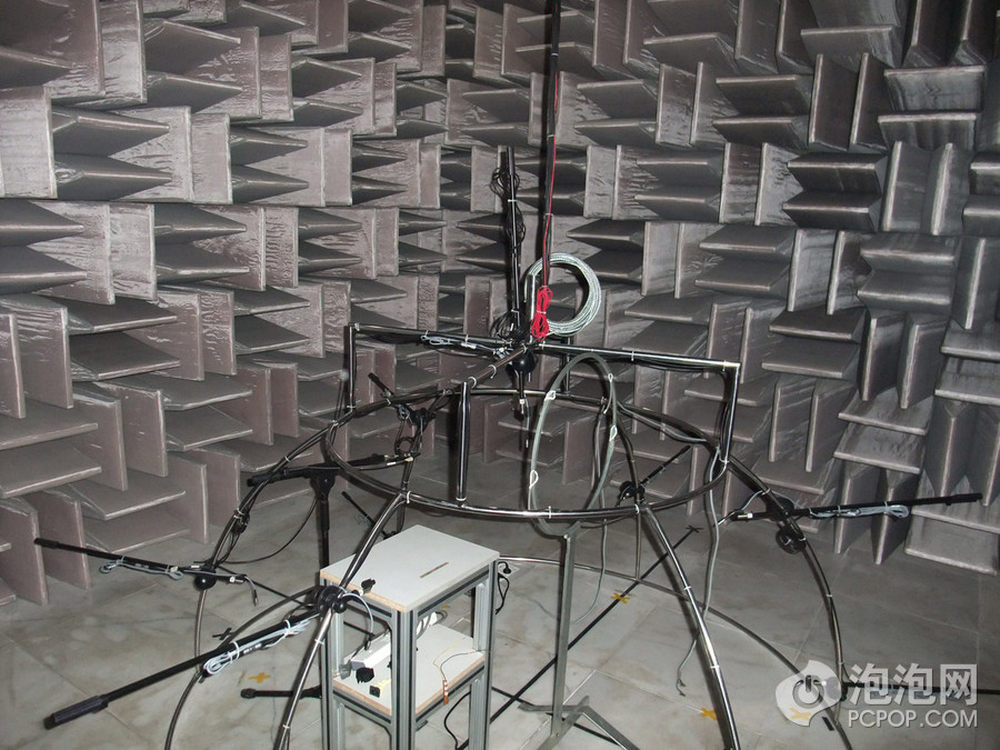

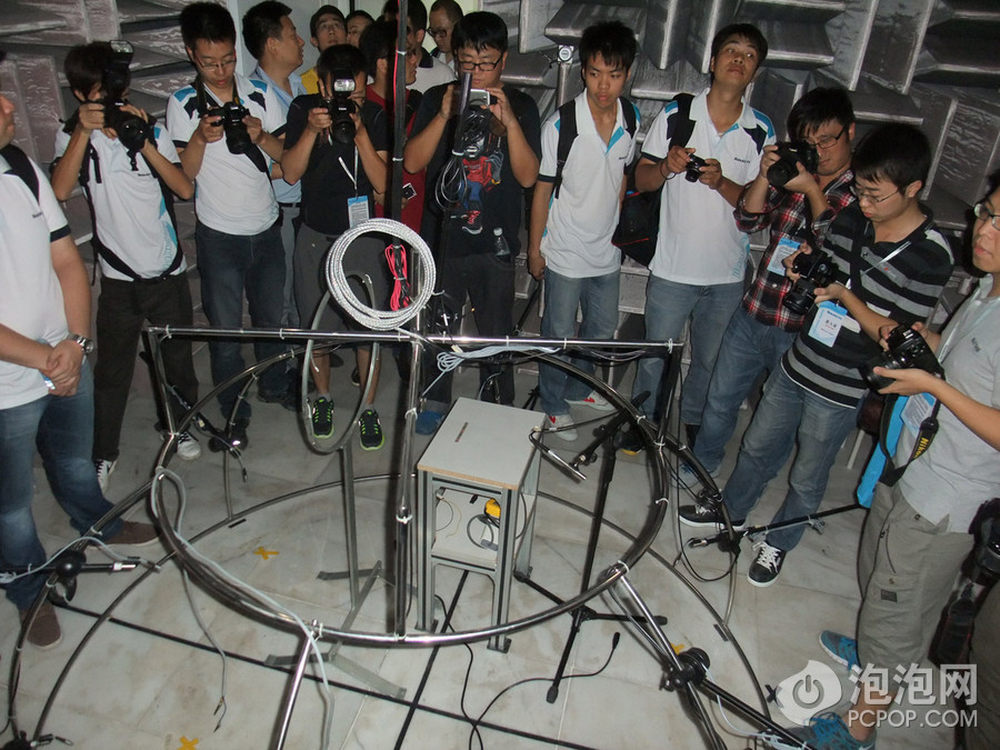

航嘉200万元消声室。为了更准确的知道噪音大小，航嘉花了200多万人民币打造了一个消声室，这个消声室甚至比一些小风扇厂的都先进，不但可以测量声压还可以测量声功率。最低背景噪音可以到12dBA
小厂：大部分电源厂没有消声室，有个别厂有，但也只能测试声压一项。
36/51
这个仪器明显引起了众人的兴趣，被围观了。
37/51
38/51

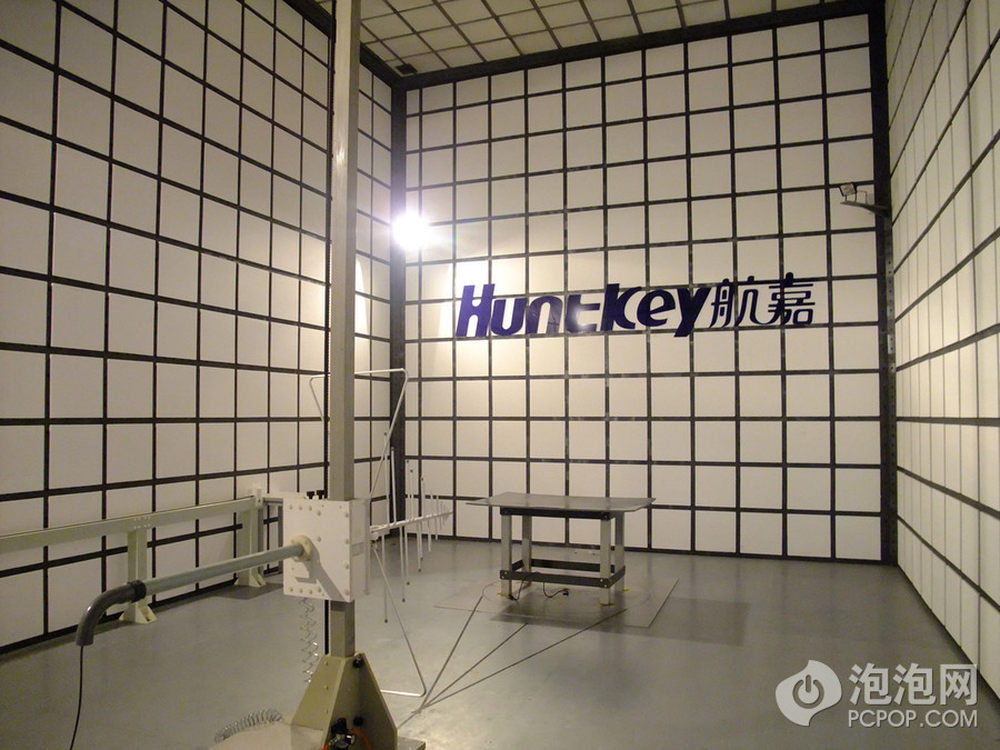

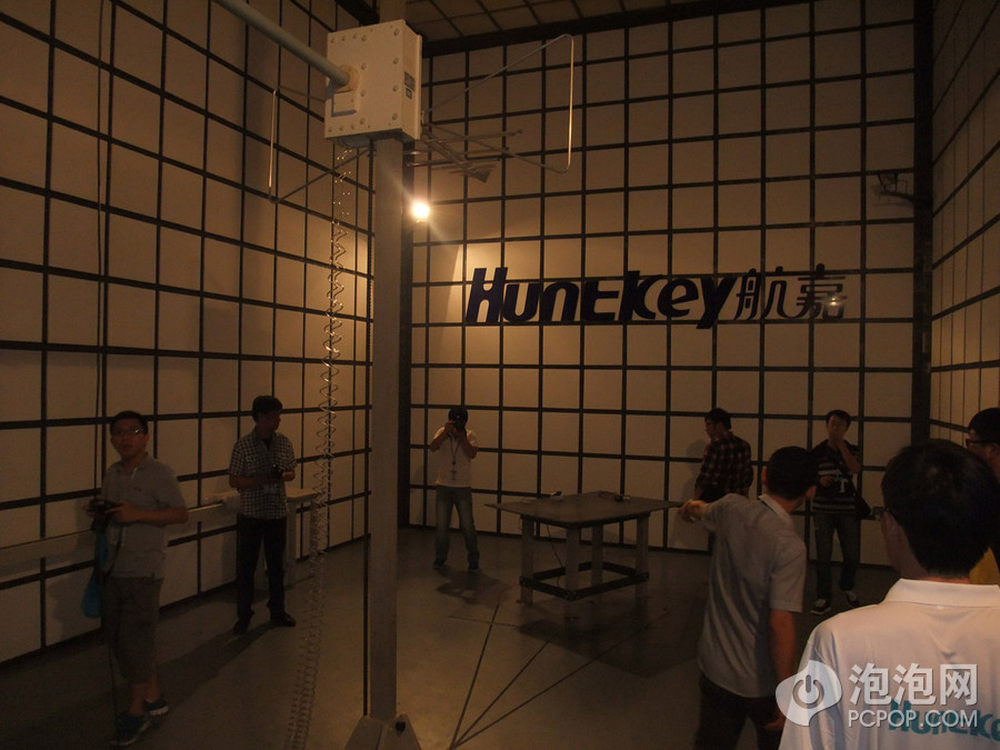

这张图在很多媒体的“机箱、电源横测”中都会出现，这是航嘉的3m半电波暗室，这里创造出一个对电磁波来说近似无限辽阔的区域，这样电磁波在各个方向不会被反射，在提供了这样的环境后我们就可以准确测量某一个方向上测量辐射的大小。不反射电磁波靠的是红框内的铁氧体吸波材质，整间暗室的墙壁全部由这些铁氧体砖块贴满，一块10cm平方，大约6美元。整个暗室造价300万人民币，这还不算那些测试设备。
小厂：需要做测试时送测，而且需要等好几天才有反馈，而测试一款产品实际只需要10分钟，航嘉有了这样的设备后在测试中发现问题，现场就可以做调整，然后马上再测。
39/51

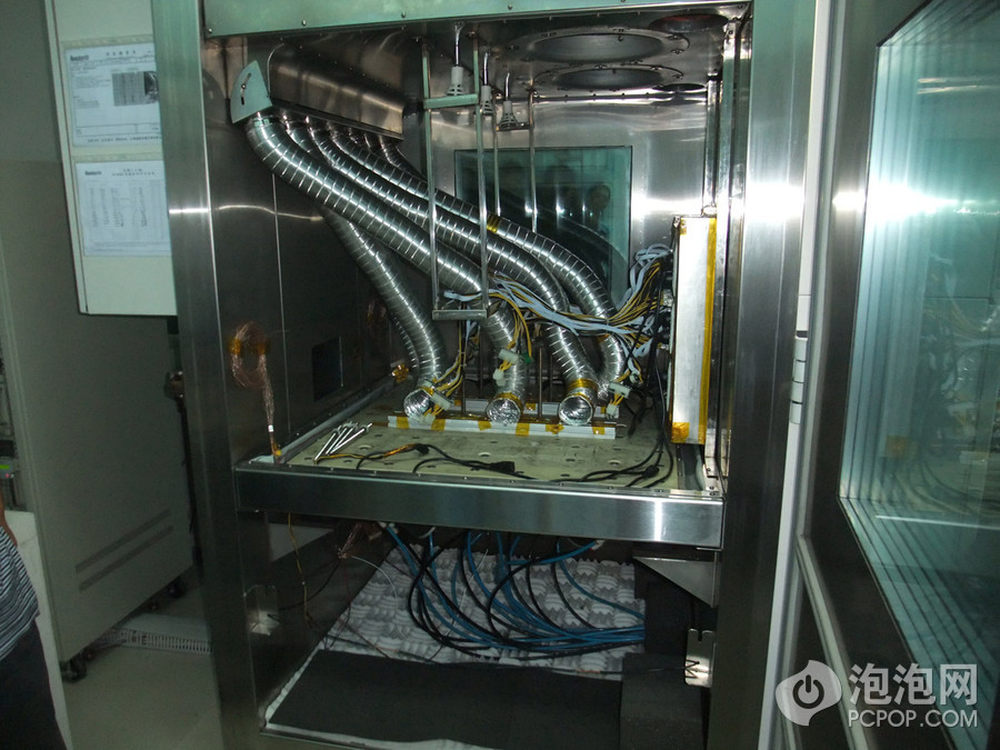

HALT和HASA实验，这是整个测试环节中对电源要求最严苛的项目。他把电源放于高负载下，然后让温度从-70摄氏度到正100摄氏度间快速变化，在温度变化的同时，进行高强度的震动（加速度50G），这样的测试条件下，从前没有任何问题的电源都会在他最薄弱的设计点上暴露问题。航嘉应客户的要求，建立了这套实验。经过咨询一款型号做HASA测试要40个小时。也就是接近一周的工作时间。
小厂：所有小厂都没有
40/51

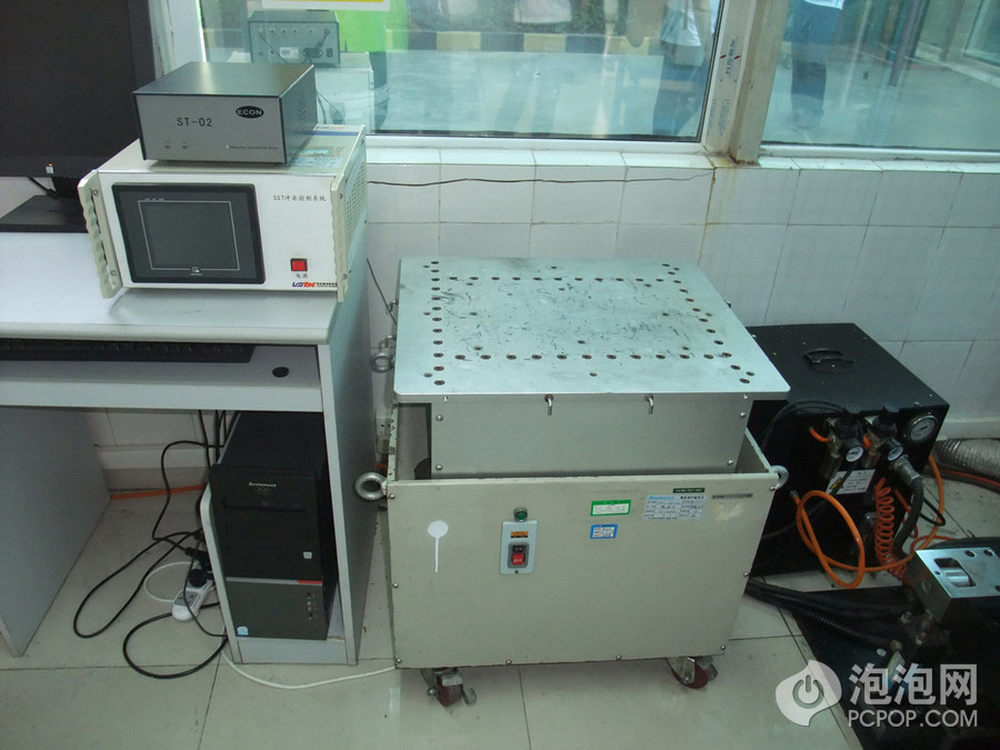

震动测试。这个机器可以模拟运输过程中的震动，加速度可以到2G，不是很高。
小厂：大部分台资厂都测这个项目。
41/51

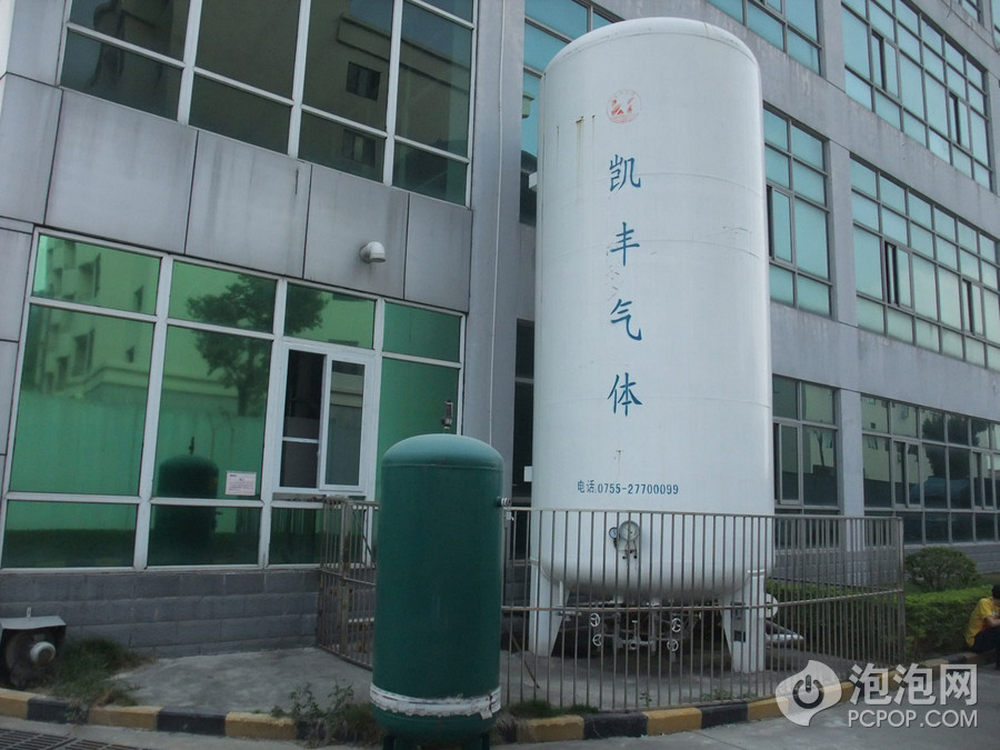

这就是HALT、HASA测试中需要用到的液氮，这个实验室即便没有任务，每月光弥补耗费的液氮也要花5000多元的成本。
小厂：很多大厂都不测试HALT和HASA，更不要提小厂了，这套设备投资也要上千万。
42/51

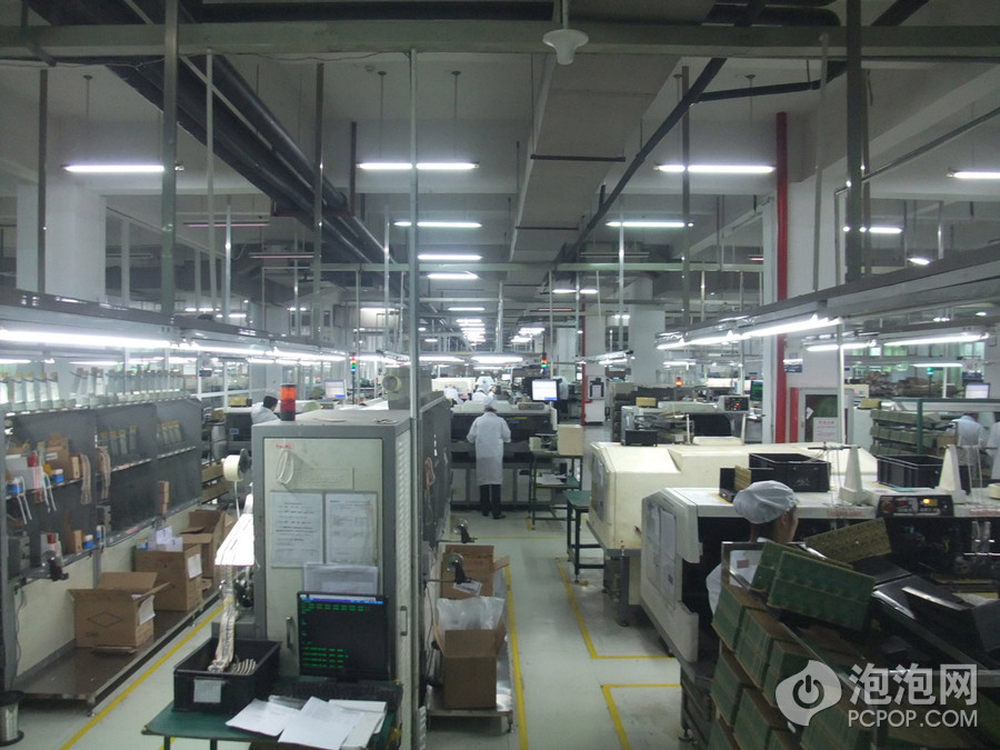

自动插件和自动贴片，为了提高效率增加良率，自动化程度越高越好。
小厂：一般只有贴片用自动化，插件还是找工人来做。
43/51

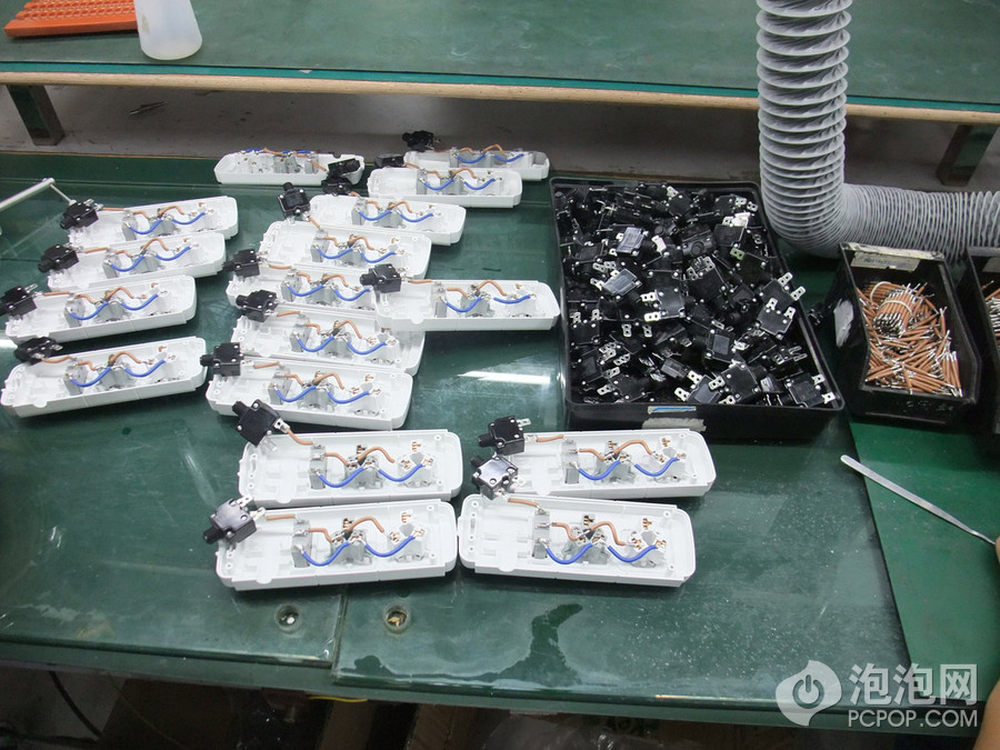

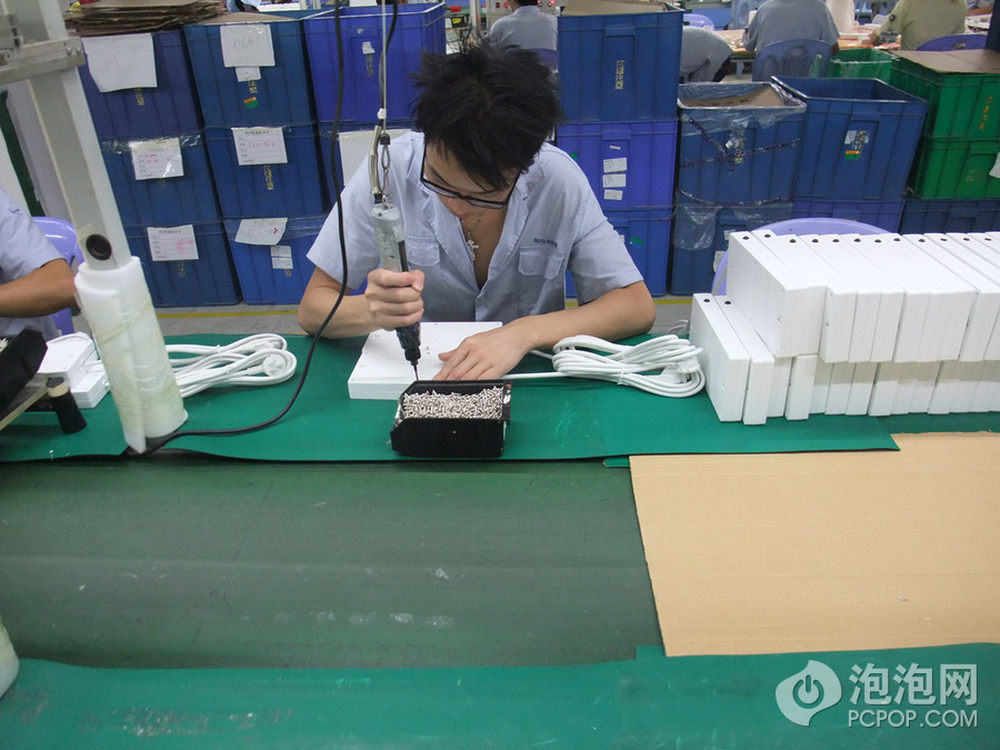

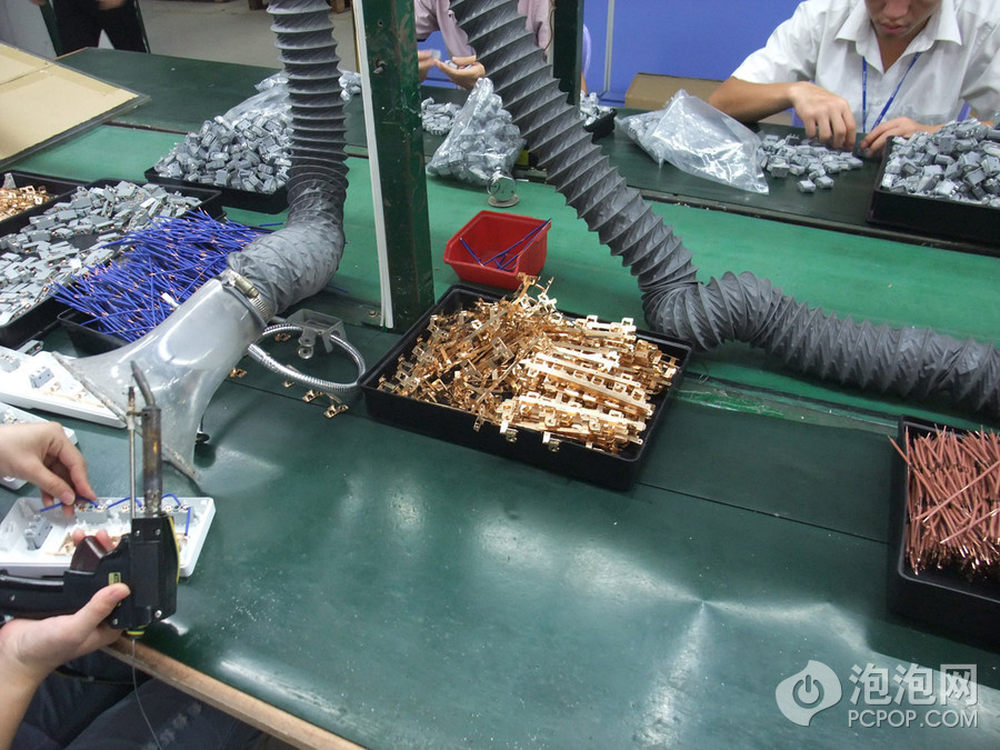

我们进入流水线车间时正好赶上员工间休，所以拍的不多。这是航嘉排插的生产线。
44/51
我们进入流水线车间时正好赶上员工间休，所以拍的不多。这是航嘉排插的生产线。
45/51
我们进入流水线车间时正好赶上员工间休，所以拍的不多。这是航嘉排插的生产线。
46/51
航嘉的老化测试，航嘉每一台电源都进行了至少2个小时的老化。作为一款电源，样品方案的确认需要进行24小时45摄氏度的老化，之后随着小批量量产，几次试产，到大批量量产，老化时间逐步降低，但最少也要有2个小时。而且是百分之百的产品都进行老化。老化时的负载为80%%载。
小厂：抽检老化。
47/51

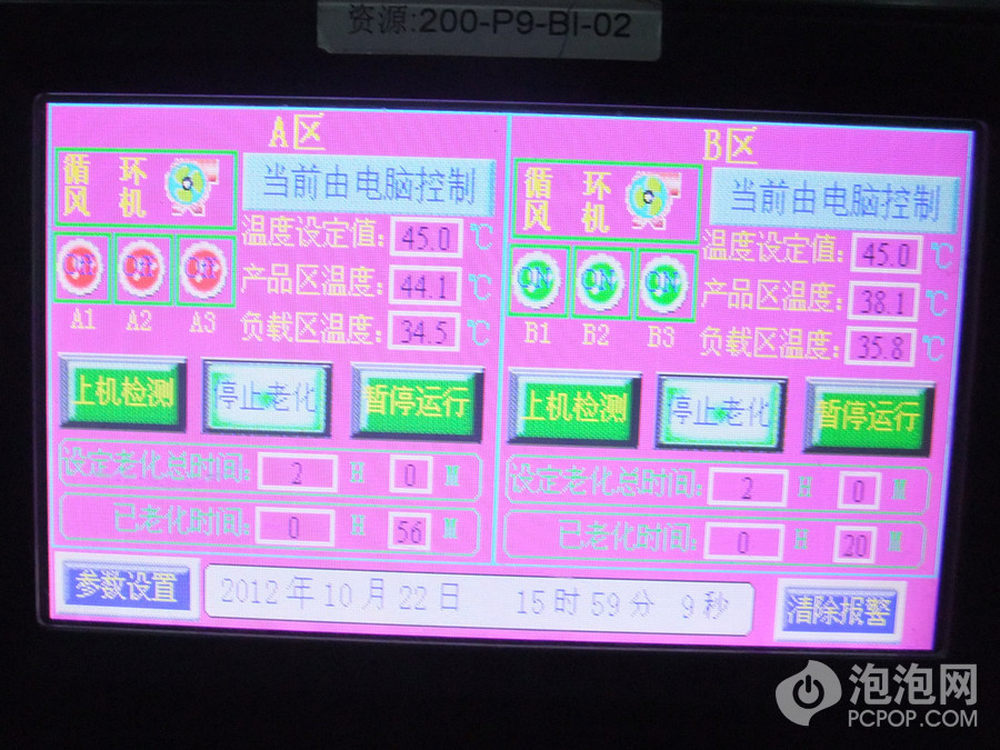

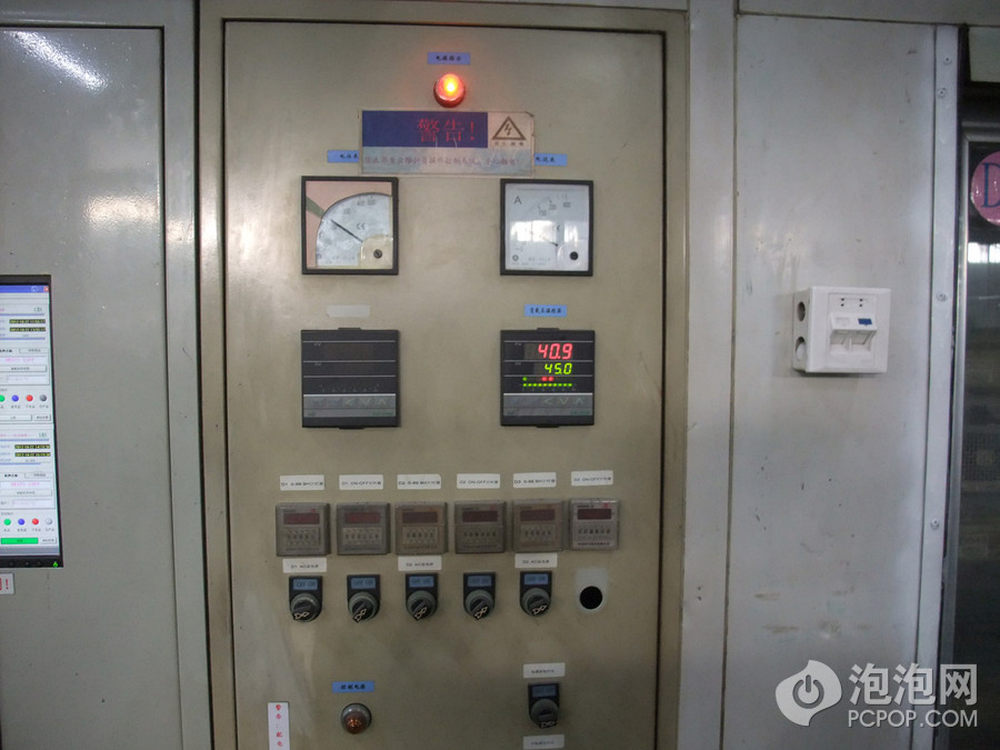

我们这里可以清楚的看到老化的温度是设定在45摄氏度，这对很多电源来说非常苛刻，因为一颗室温下450瓦的电源如果放在45摄氏度的环境内，也许只能安全输出350瓦。

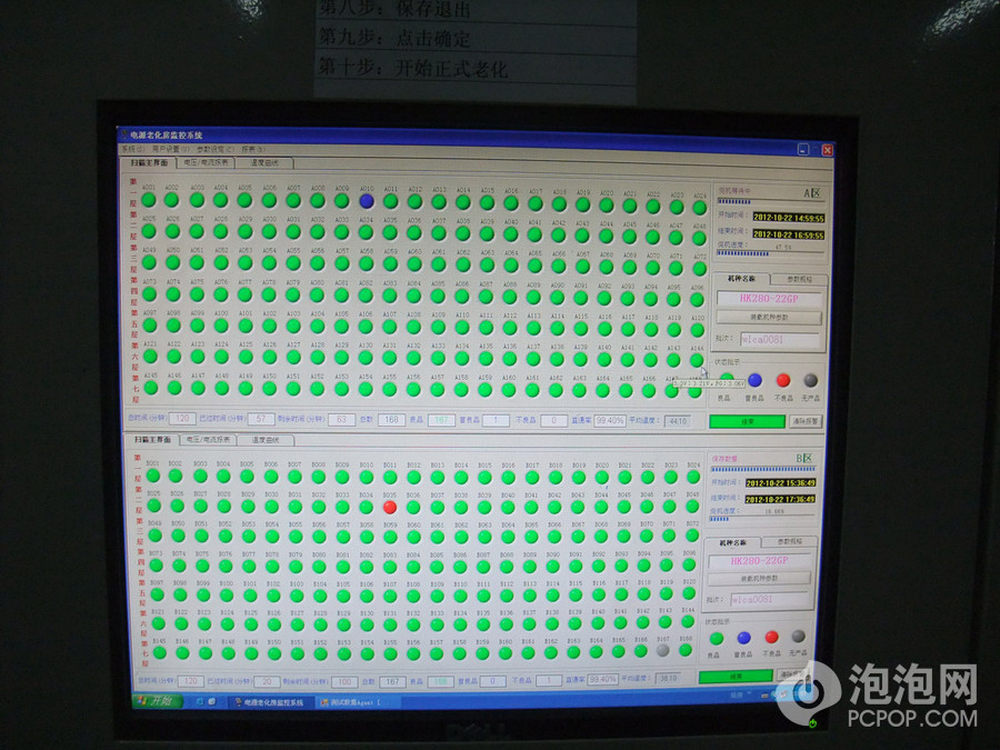

48/51
这里是老化过程中的报告，很巧，在这几百颗中有一颗关机了。我们还详细问了老化过程的费电问题，工程师介绍，今年航嘉已经引入了馈电系统，现在的情况下大约15%%的老化产品可以进行馈电回收能量，今后希望可以布局到100%%范围。
49/51
航嘉罗勇进经理为我们详细介绍了测试部的验证环节。
50/51
参观完产线、研发、验证后，我们回到了会议室，为之前走进航嘉的活动获奖者颁奖，其中有个玩家还是在校生，这次航嘉行对他来说印象深刻。
51/51
航嘉的名字对DIY发烧友耳熟能详，但真正了解航嘉内部的运作，研发和检测实力的玩家并不都，这次走进航嘉的活动对每个人都是收获。
好的电源不等于好的性能，而还应该包含了良率高、可靠性高等等因素，像航嘉这样的企业不仅在国内数一数二，就算放在世界范围内，也是一流的水平。追求优秀的电性能已经不是航嘉产品唯一重要的目标，为了保证可靠性和良率，一个企业需要做的工作远远不止优化测试数据。这一点在走访了航嘉后应该是对我们触动最大的。
