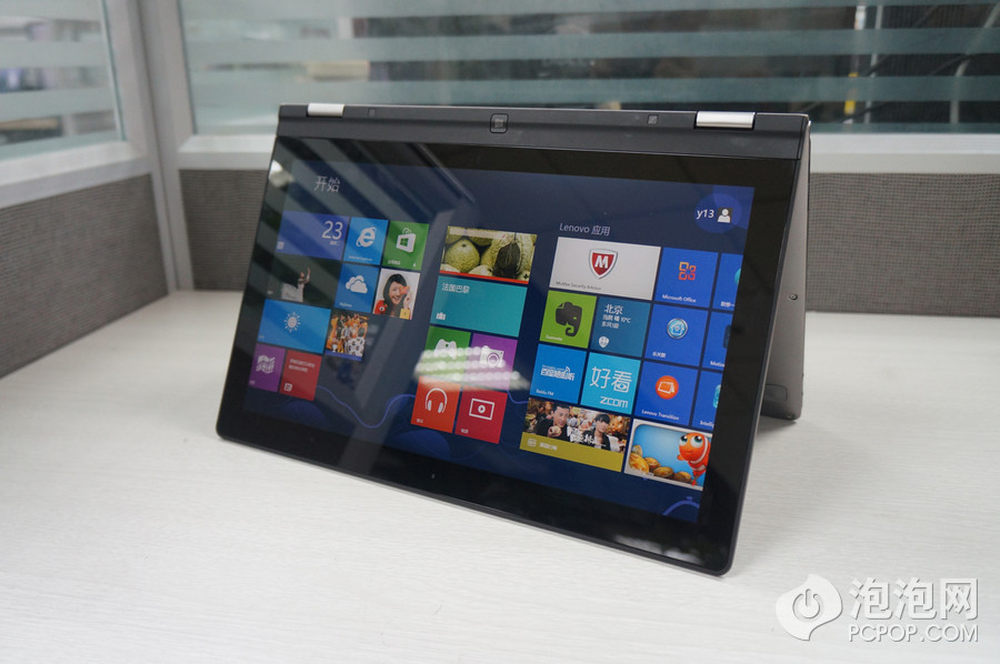

在这月12日，联想在上海发布了联想IdeaPad Yoga平板笔记本。Yoga拥有360度屏幕开合能力，根据角度分为传统笔记本模式、站立模式、帐篷模式以及平板模式，配合十点触控屏幕以及最新的Windows 8操作系统，为用户带来了全新操作方式以及优秀使用体验。之前Yoga平板笔记本的现在美图以及相关性能评测都为大家送上了，而网友关心的内部构造并没有透露，接下来笔者就把这款Yoga平板笔记本的拆机图奉献给大家。
2/34

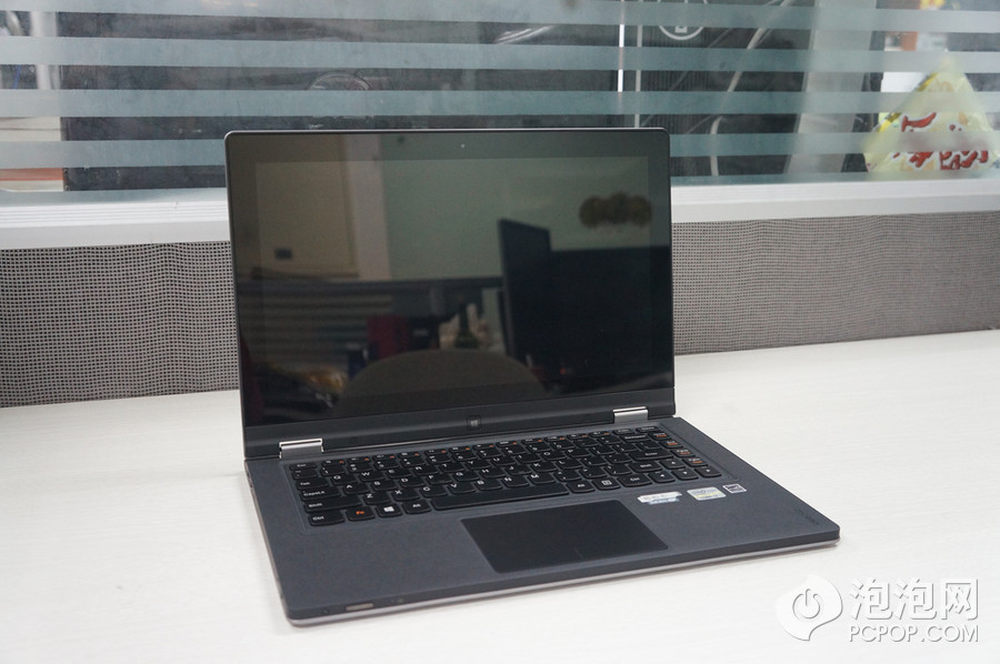

联想IdeaPad Yoga平板电脑提供日光橙以及皓月银两种外壳颜色，我们拿到的是后者。整机采用13.3英寸IPS广视角硬屏，分辨率也高达1600x900。操作体验方面，Yoga采用联想引以为豪的六排高触感巧克力键盘，掌托部分则由一层类皮革材质覆盖，触感柔软，并且具备较高的摩擦系数与耐磨性能，以防止平板电脑模式下发生滑落。
3/34
要做到360?屏幕开合，最大的问题在于转轴的设计。历经多年研发，联想最终设计出了独特的双转轴，这个转轴获得了40余项专利，科技含量业界领先。
4/34

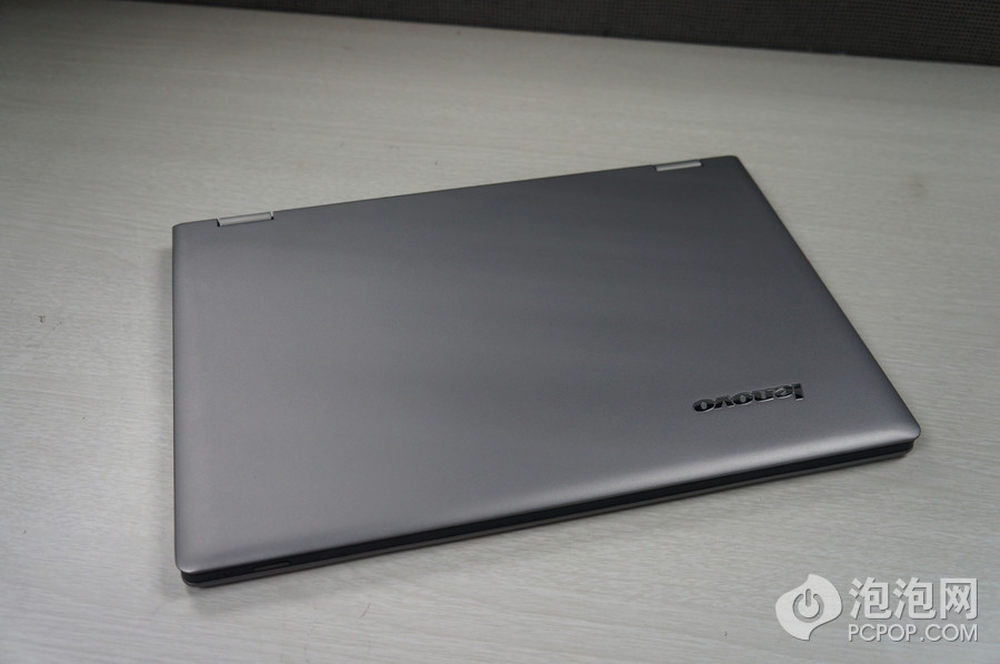

该机采用特有的BOOK ID设计风格，顶盖为金属材质，多达10层喷漆处理让Yoga的机身表面摸起来细腻爽滑，手感出色。
5/34

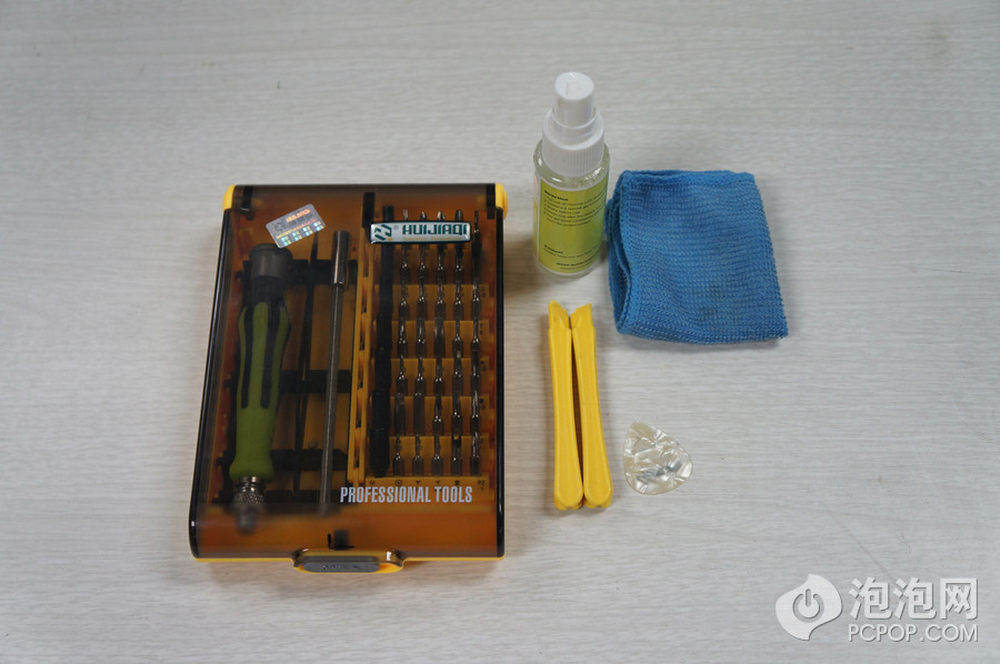

在拆机之前，我们首先要准备好工具，清洁套装和螺丝刀套件以及撬边工具是不可缺少的。
6/34

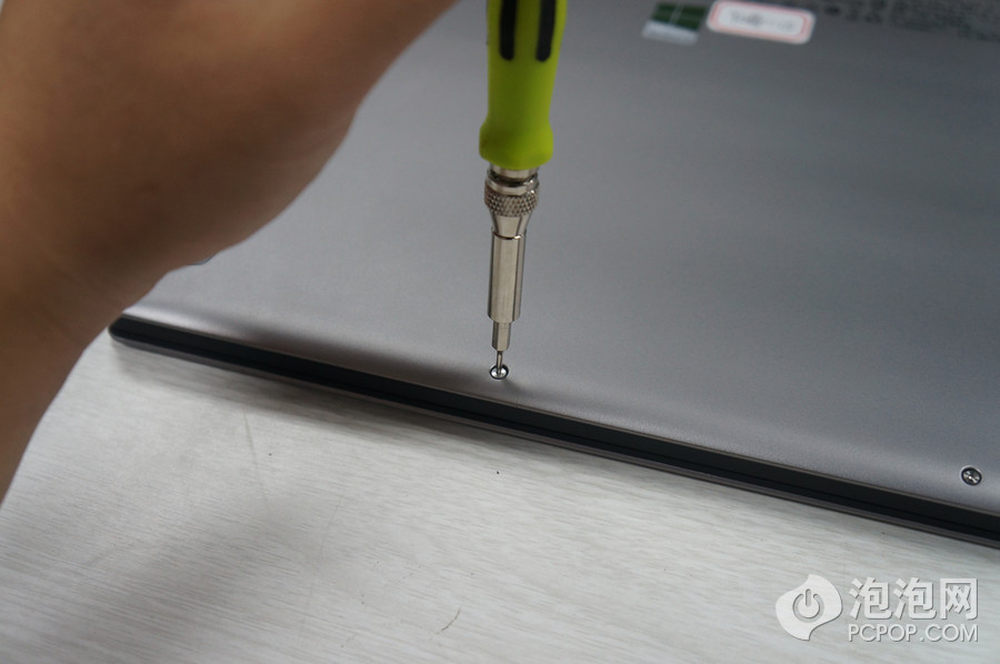

首先我们用螺丝刀拧下D面的10颗螺丝。
7/34

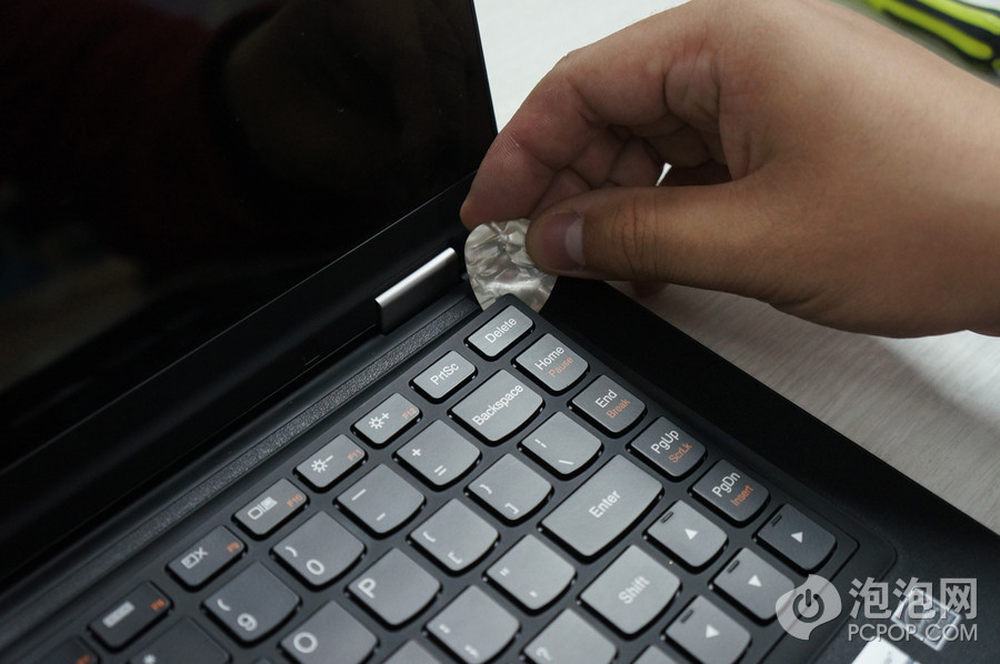

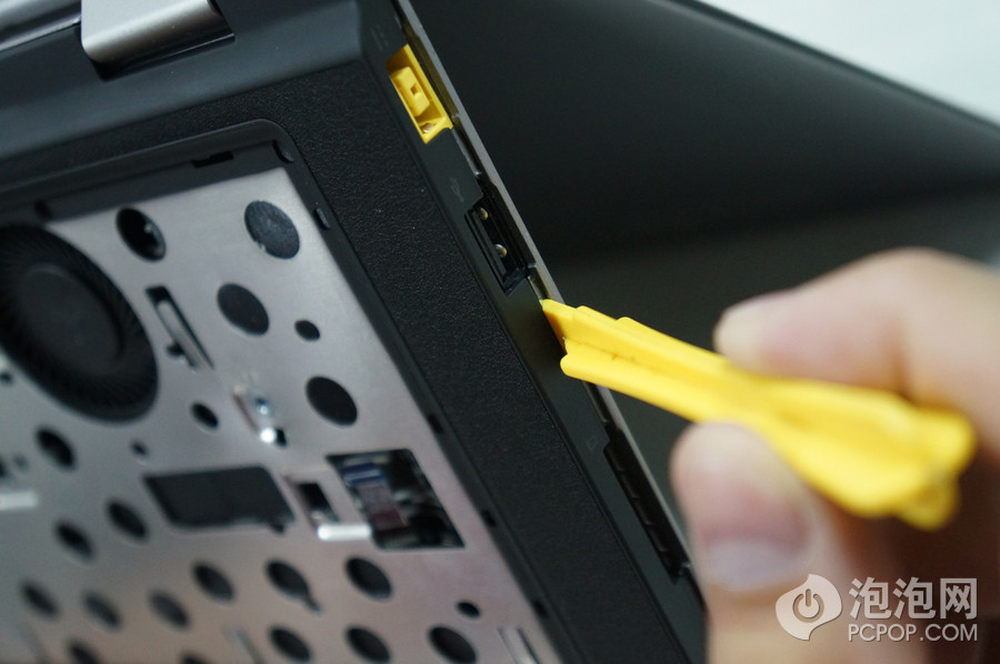

接下来我们要把键盘拆卸下来，用撬边工具轻轻撬起键盘缝隙的卡扣即可。
8/34

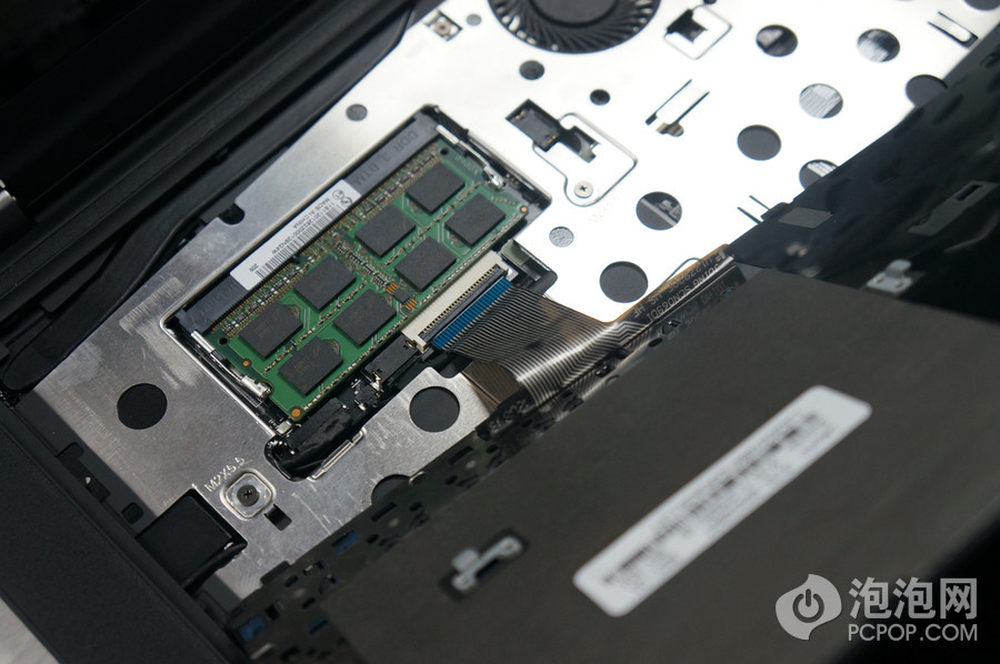

键盘撬起后要注意键盘下方的排线。
9/34

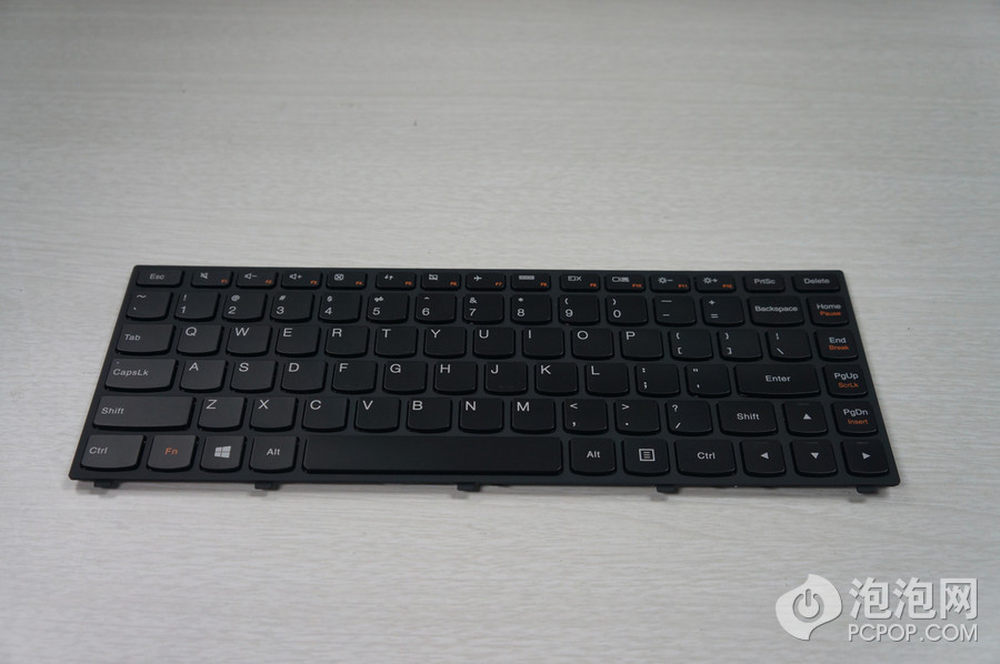

Yoga采用联想引以为豪的六排高触感巧克力键盘，掌托部分则由一层类皮革材质覆盖，触感柔软，并且具备较高的摩擦系数与耐磨性能，以防止平板电脑模式下发生滑落。
10/34

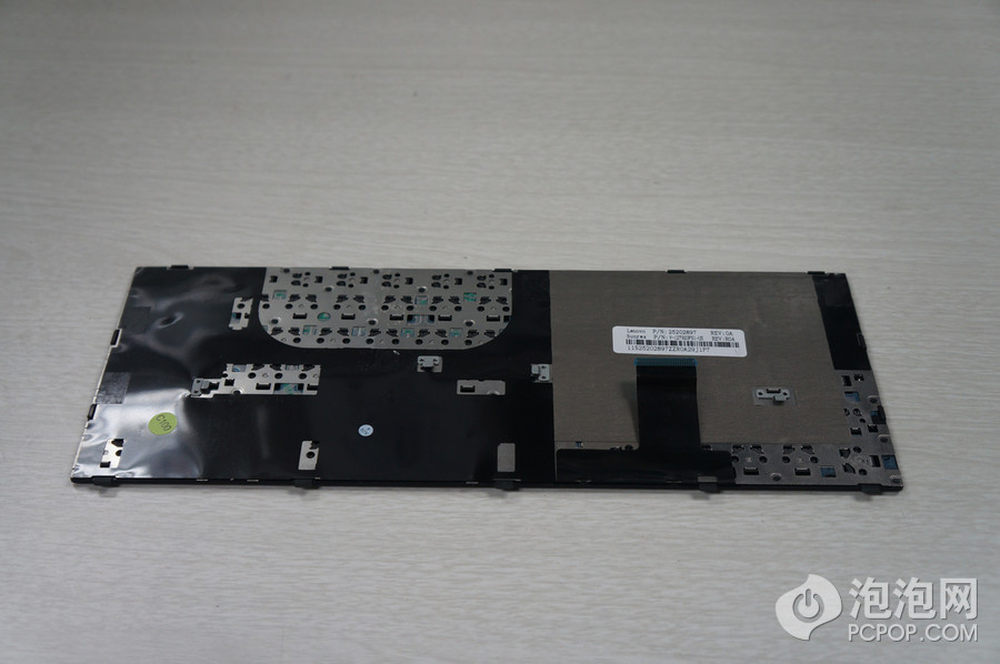

此外，在键盘的背面还有铝板进行加固。
11/34

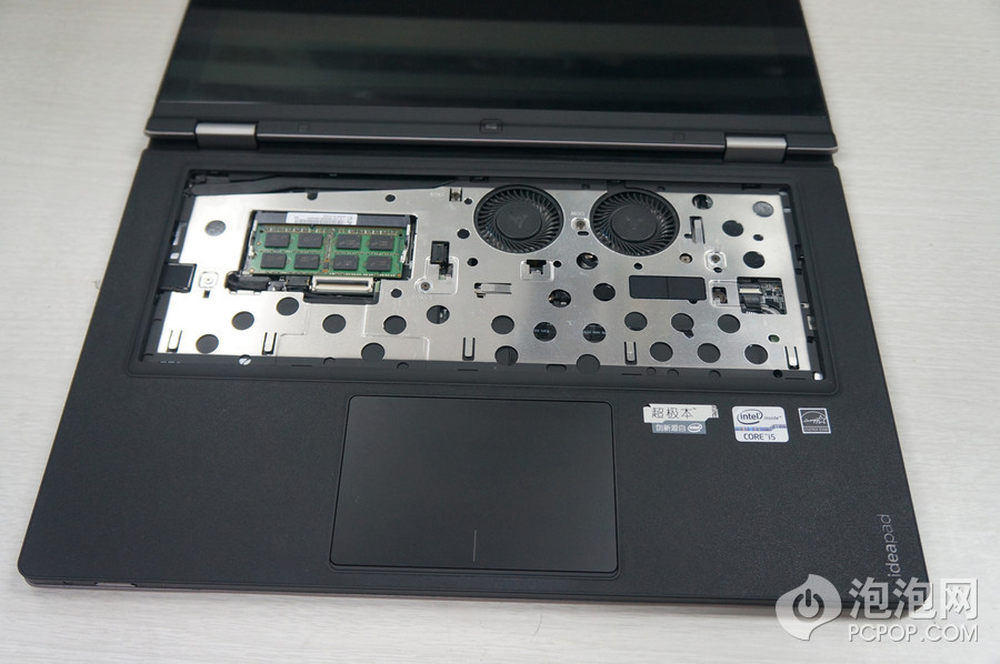

键盘被拆卸下来后，可以看到与主板直接是一层 铝制盖板，而盖板与主板之间是通过5颗螺丝固定。铝板主要是起着稳定键盘并保护主板的作用，让用户在敲击时不会产生颤动。
12/34

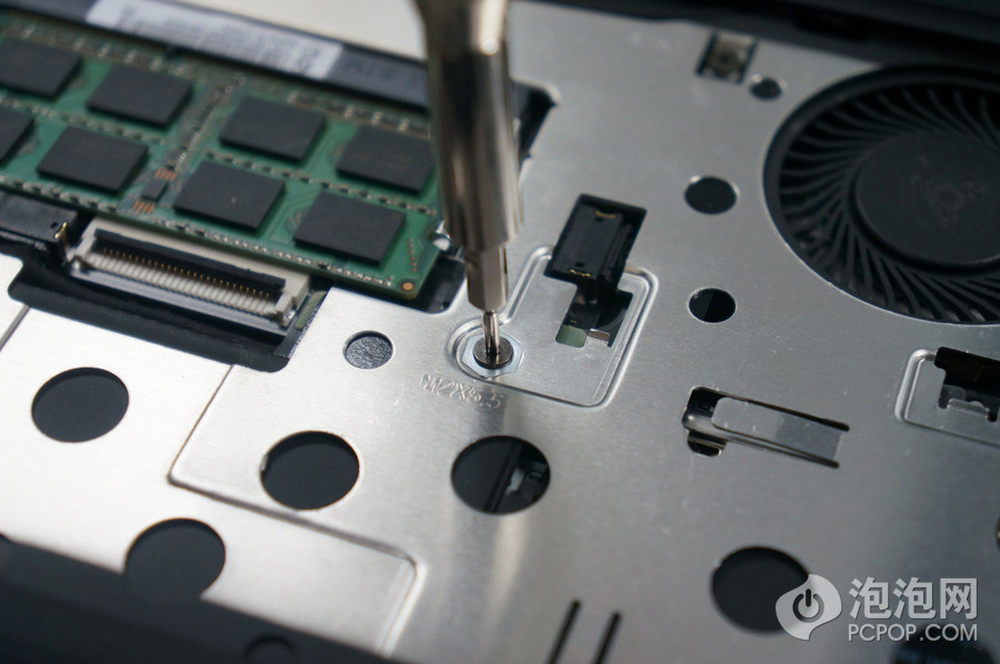

接下来我们用螺丝刀依次拧下固定铝制盖板的5颗螺丝。
13/34
之后我们用撬边工具缓慢延边线撬动C面面板边缘的固定卡扣。此外，在拆卸过程中要注意与主板上的排线。
14/34

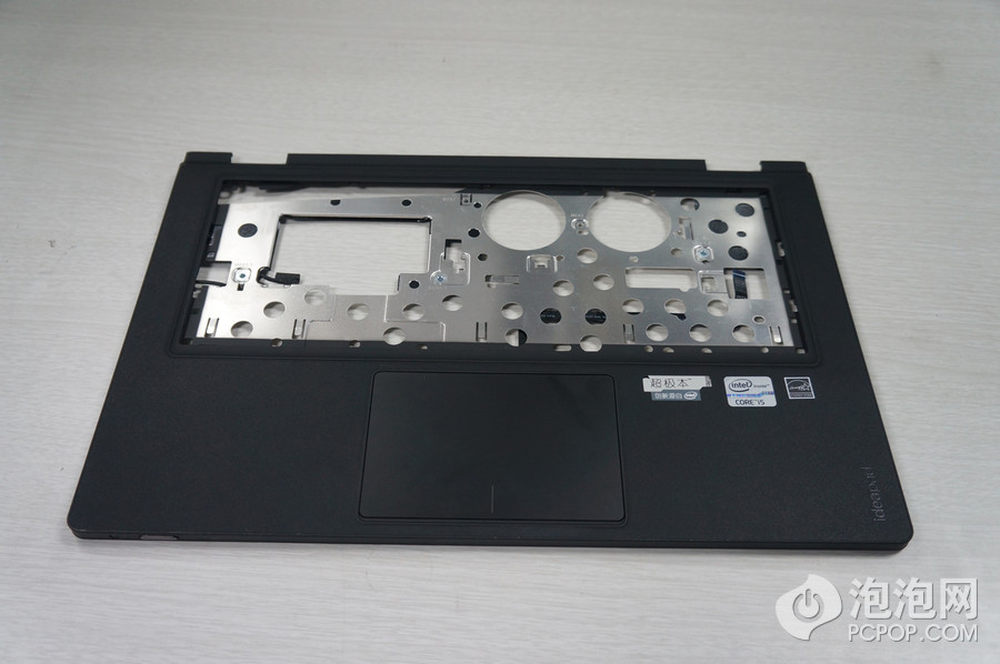

整机C面的做工还是非常出色的，双风扇设计是亮点之一。
15/34

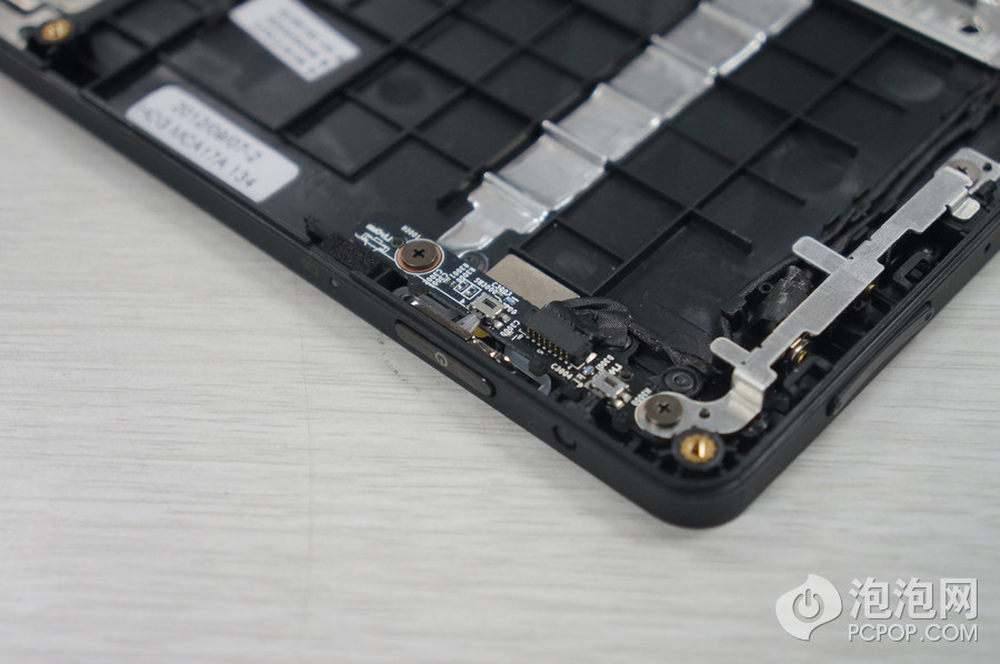

联想Yoga的电源开关板设计到了C壳的左下方位置。
16/34

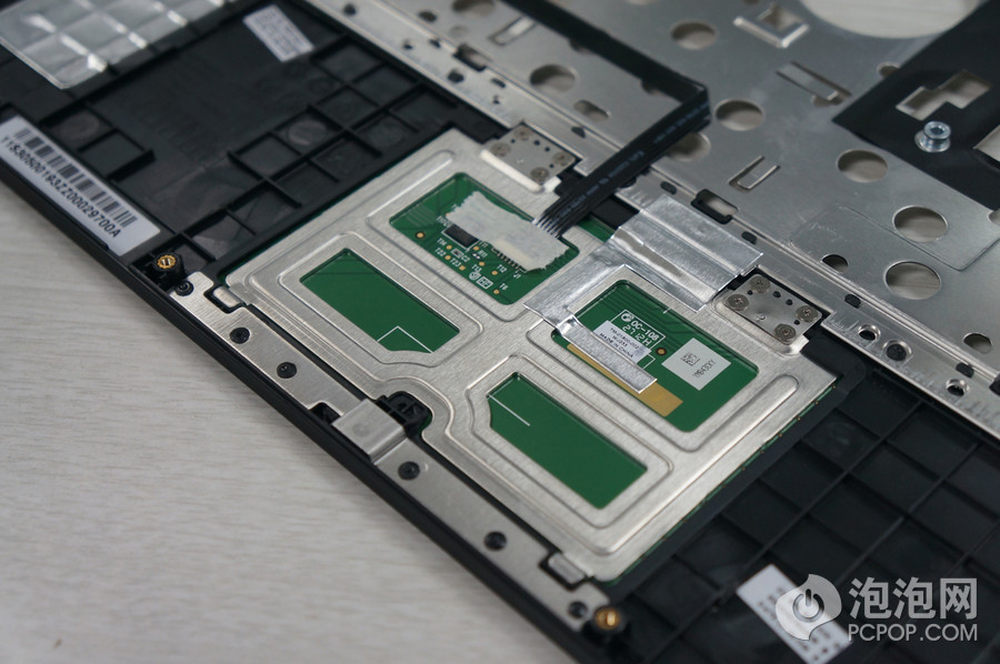

在C壳的正中央是联想Yoga的触控板单元，通过排线与主板相连。
17/34

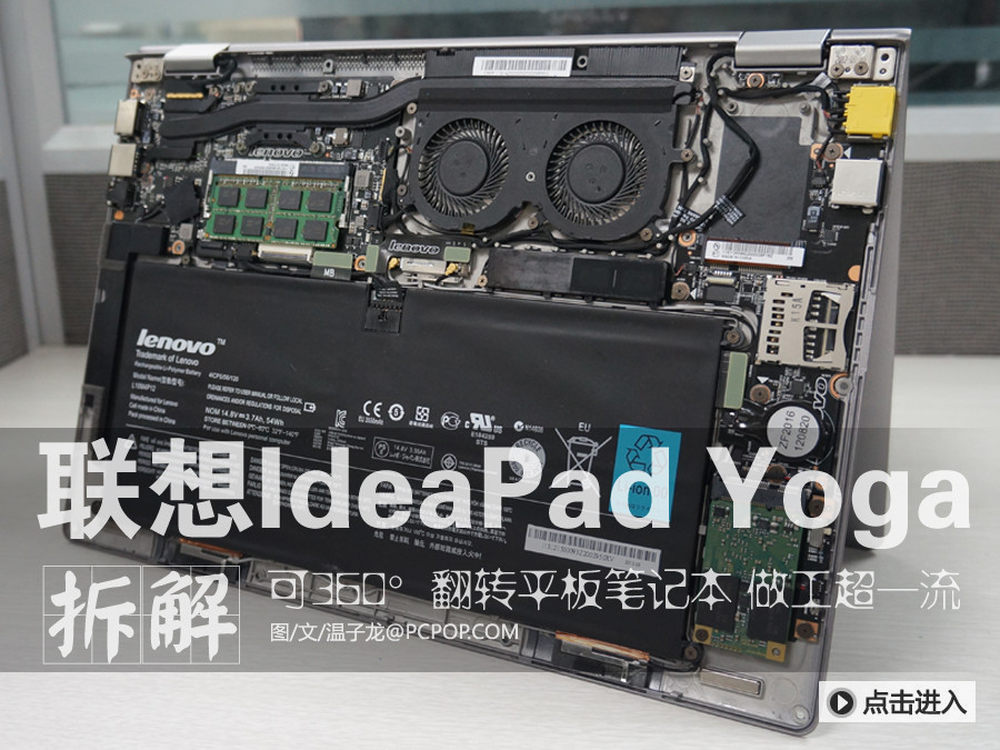

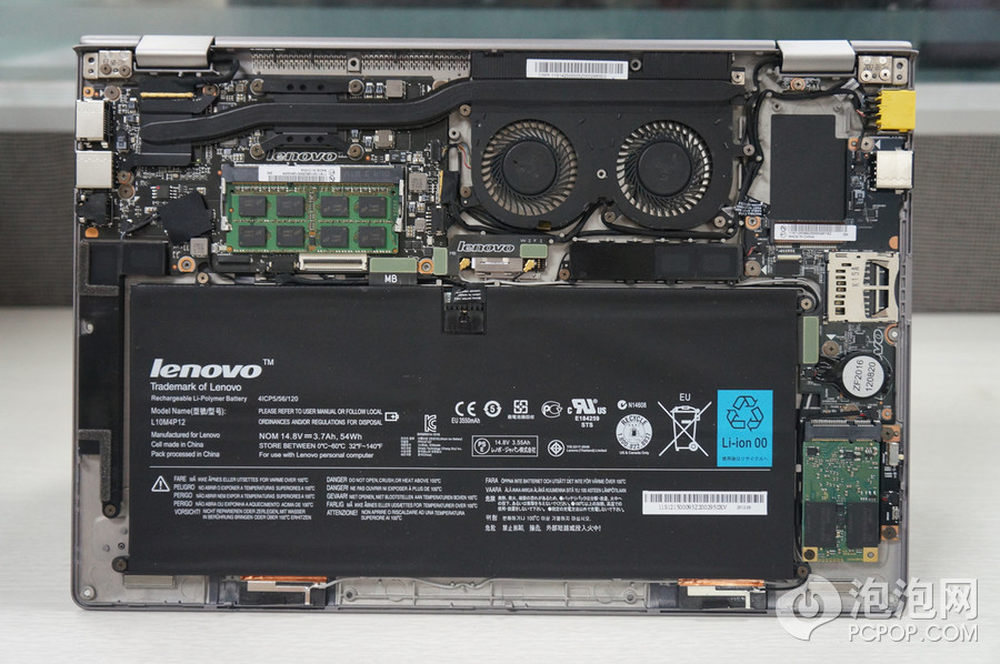

取下C壳之后，就可以看到联想Yoga的内部全貌了，从这张图赏可以看到双风扇设计、大容量电池以及黑色的PCB主板。此外，该机还为用户提供了两个mSATA接口。
18/34
之后我们用螺丝刀拧下固定电池的四颗螺丝。
19/34

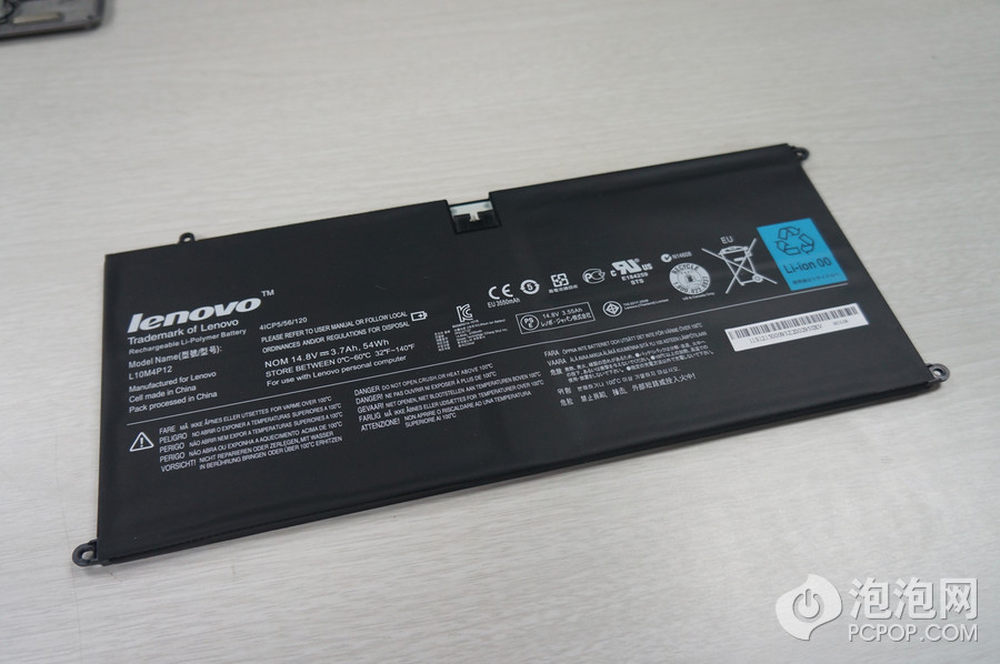

联想Yoga为用户提供了一枚大容量电池。
20/34
联想Yoga采用了双风扇设计的散热模式，笔者在体验式整机散热效果出色。
21/34

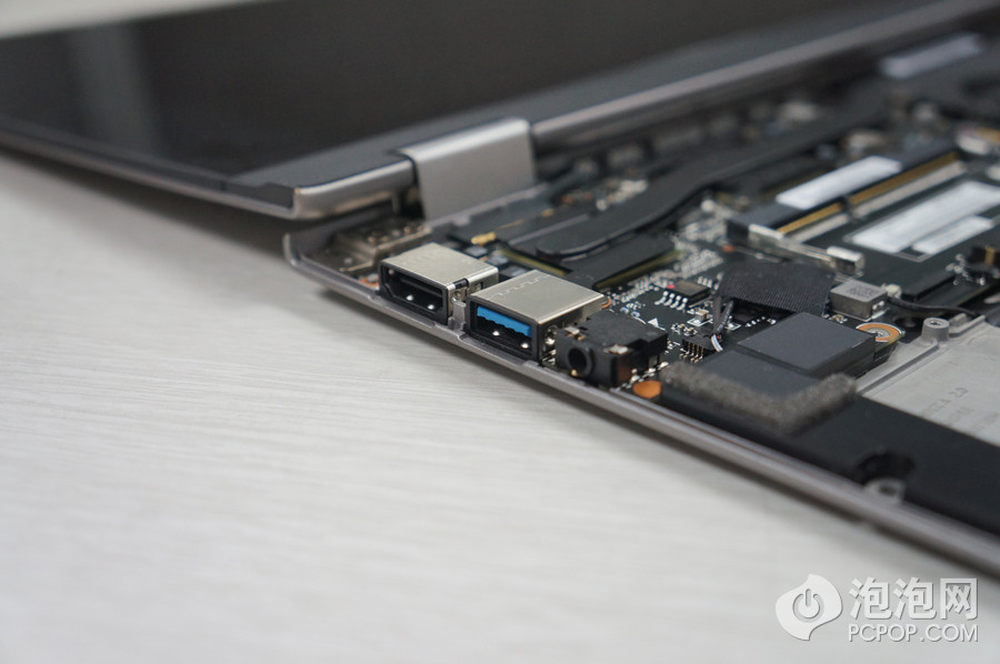

联想Yoga在机身左侧为我们提供了HDMI高清接口，一个USB3.0接口，一个音频输出接口。
22/34

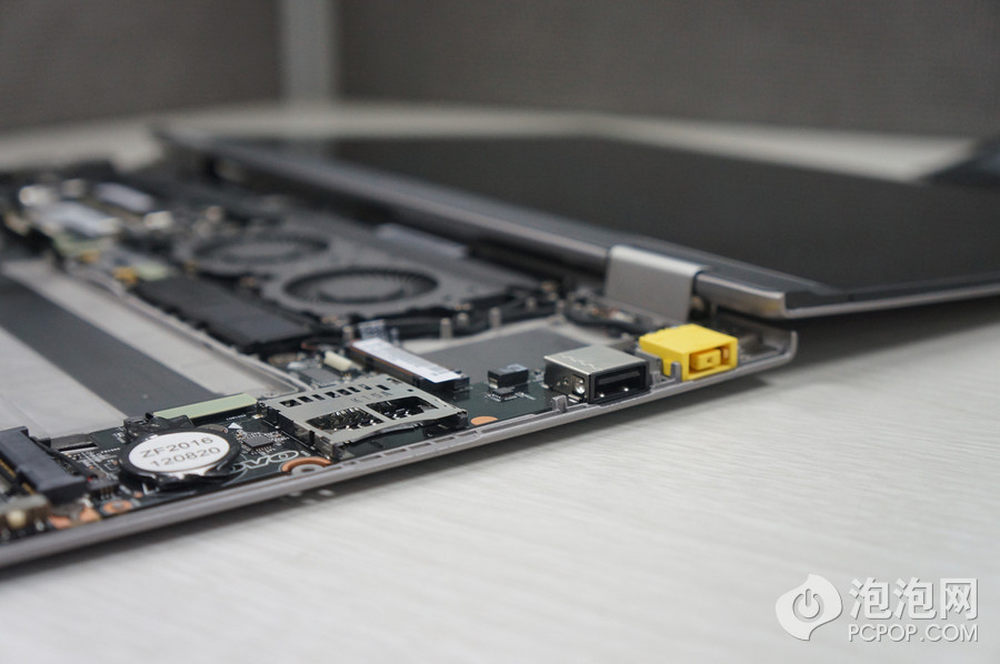

右侧则是SD卡读卡器、USB2.0接口以及独特的电源接口。
23/34

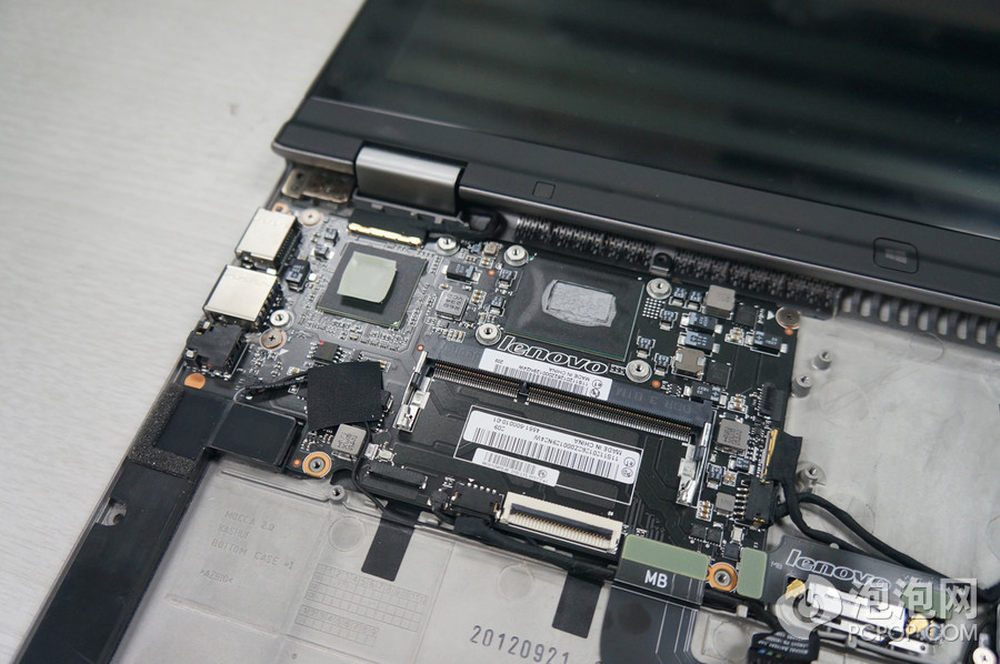

联想Yoga的主板分为两块，左侧较大的一块主板上融聚了CPU、内存以及南桥芯片。
24/34

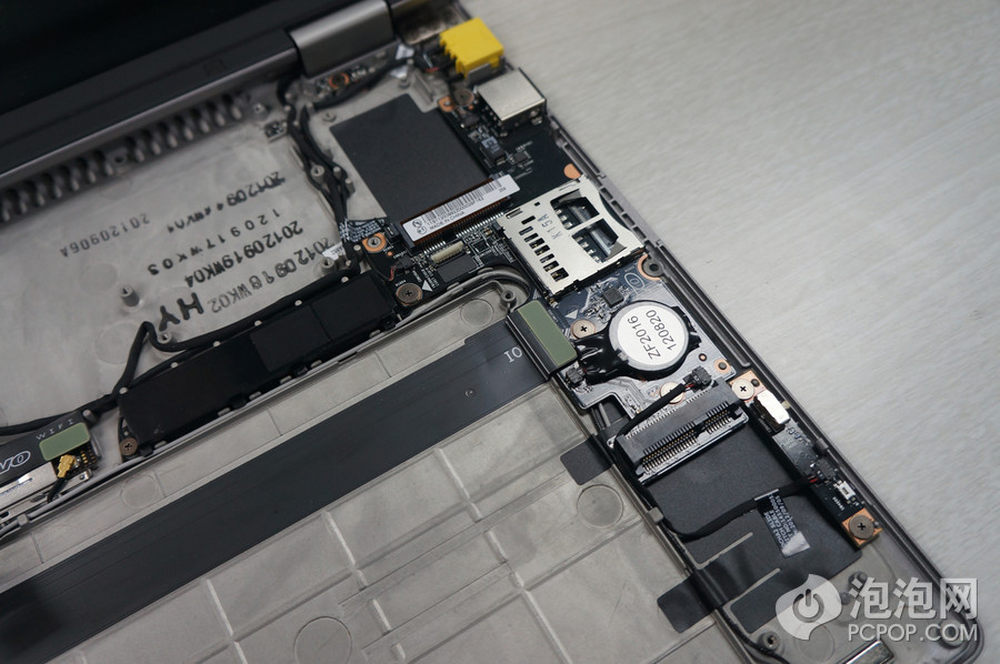

而由此较小的的主板则是硬盘、读卡器等相关接口。
25/34

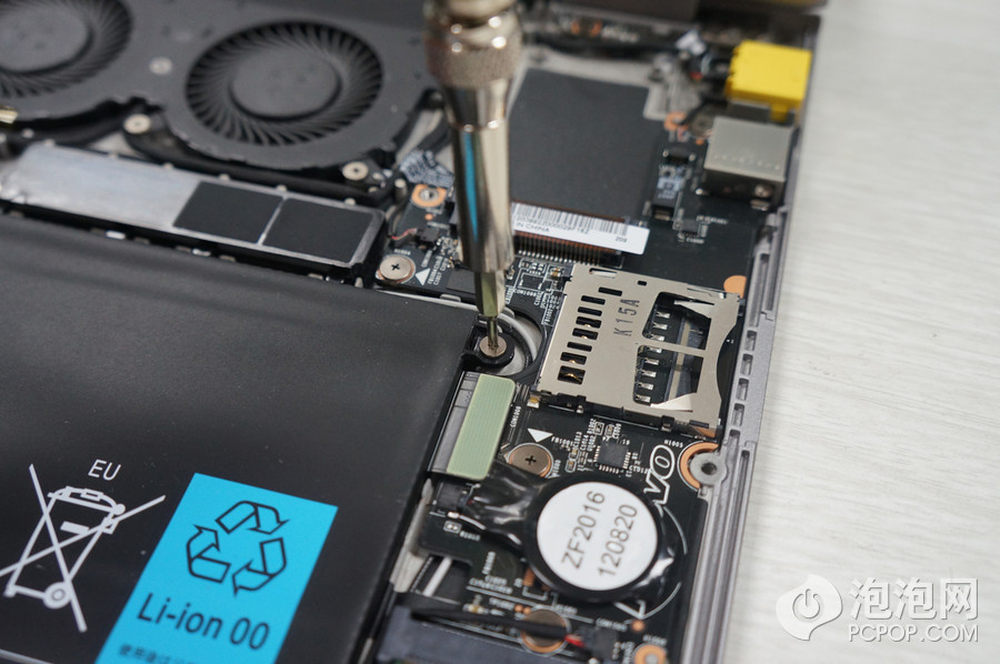

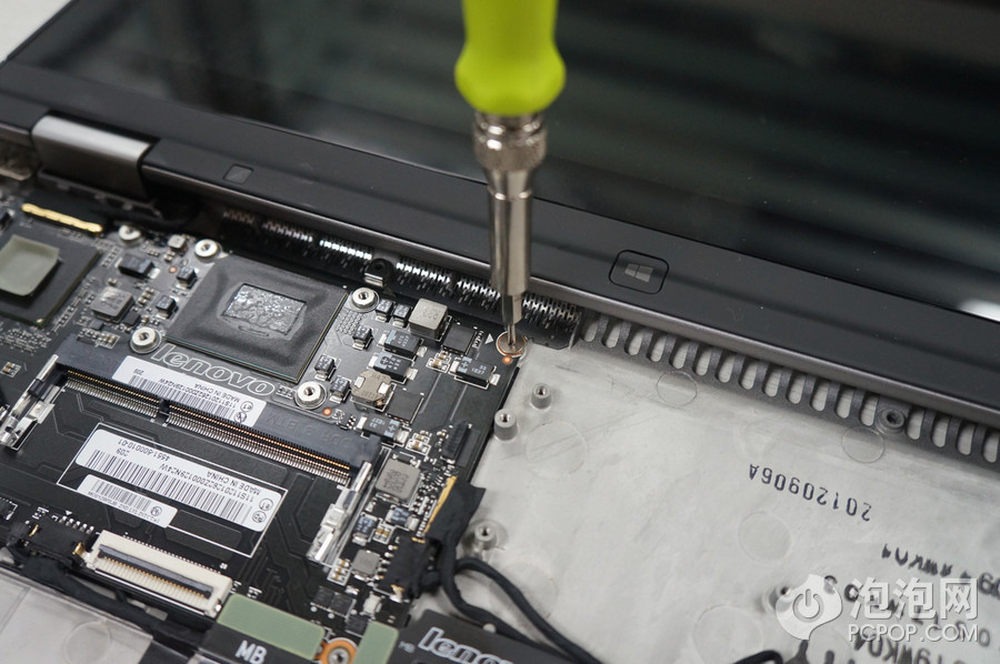

接下来我们用螺丝刀拧下两块主板上的螺丝。
26/34

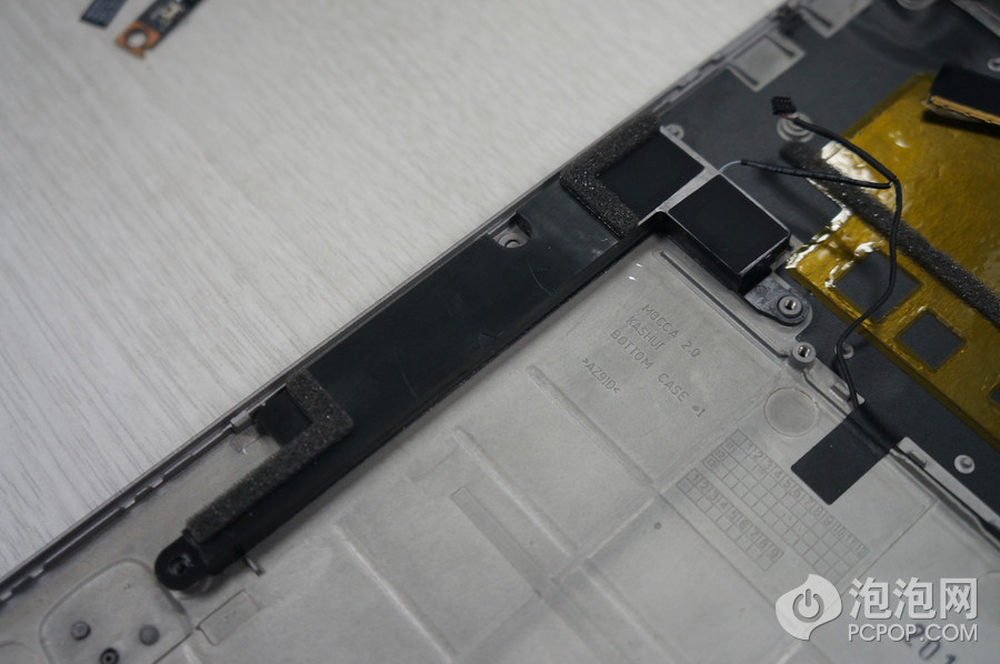

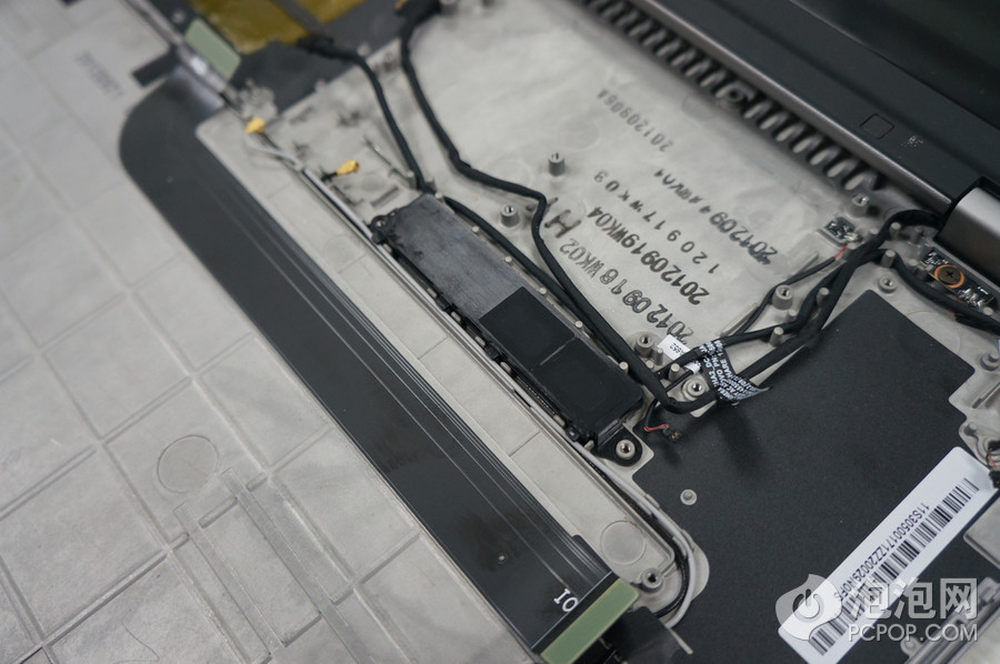

联想Yoga为我们提供了左右两侧的环绕音箱。右侧的在机身中部位置。
27/34
左侧则是靠近边缘的位置。
28/34

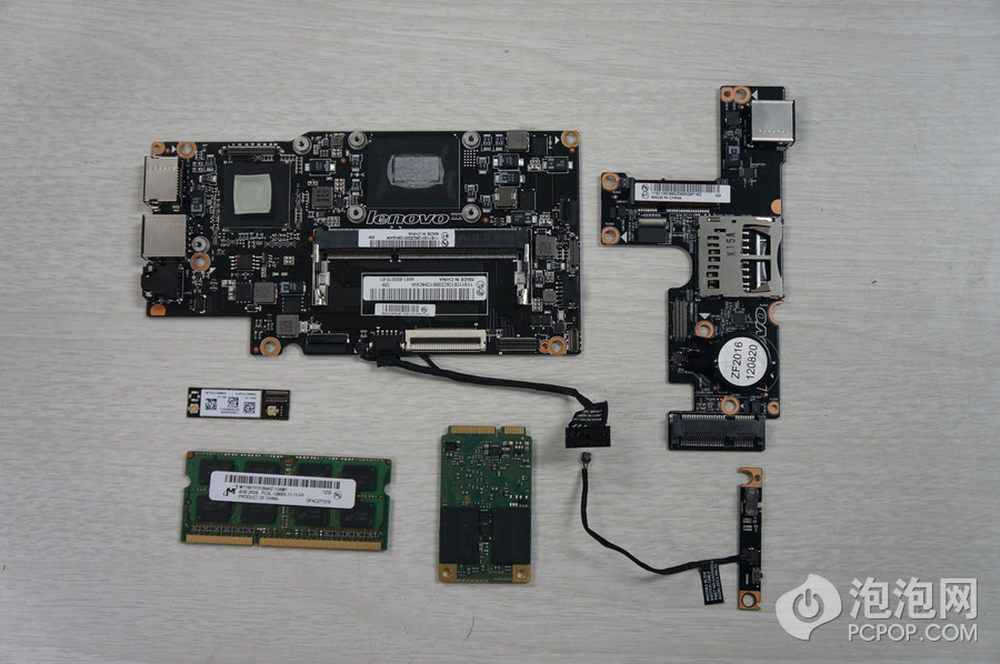

主板与改进的主要配件特写。
29/34

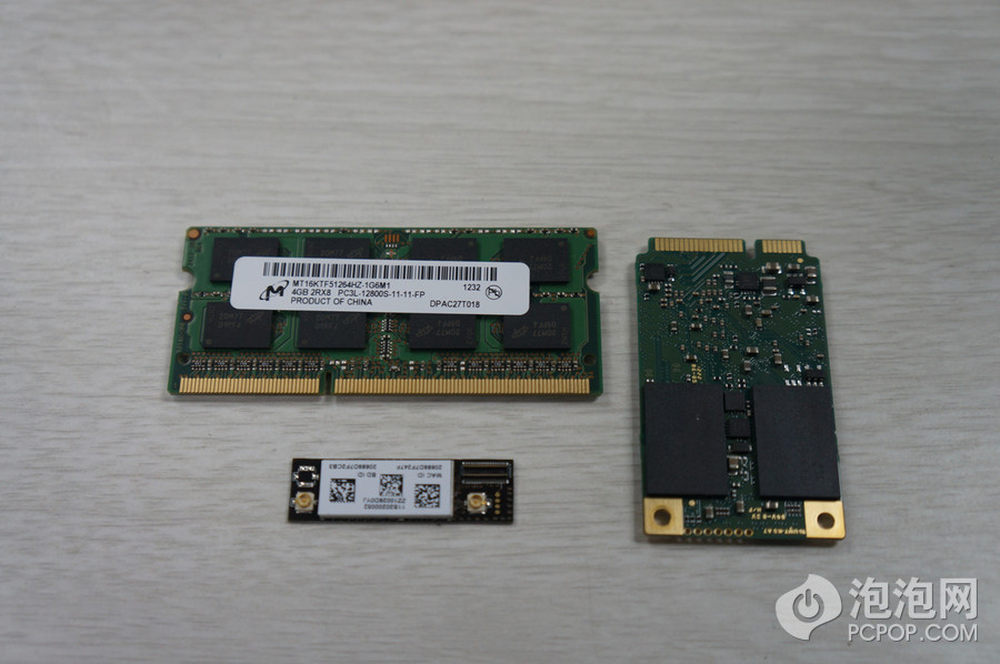

该机的配件特写，分布是SSD固态硬盘、内存、无线网卡。
30/34
该机32GB SSD固态硬盘的闪存颗粒由三星提供。
31/34

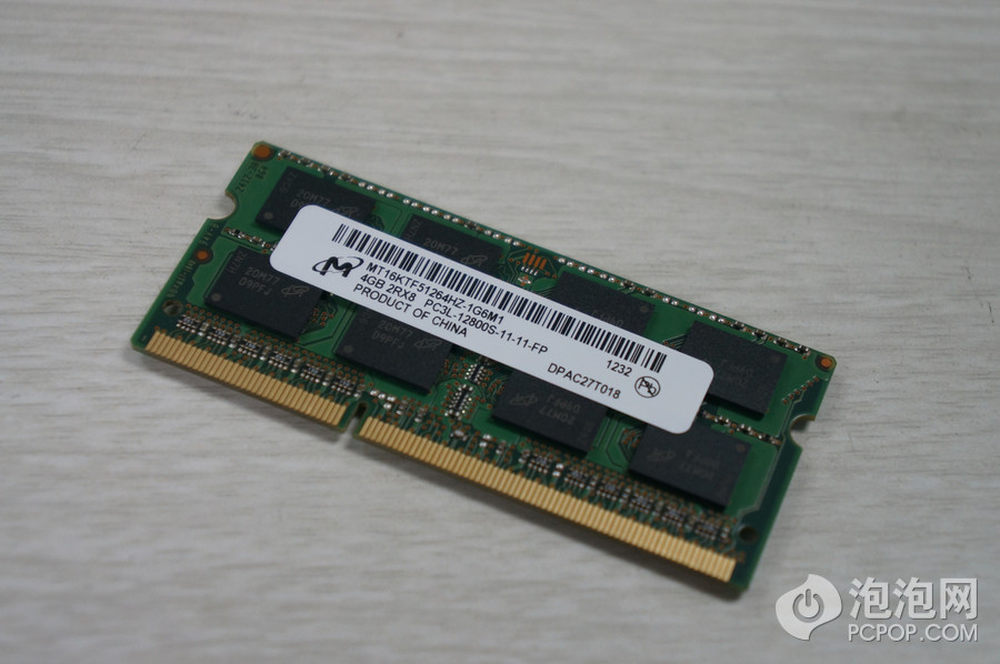

联想Yoga使用了单根4GB DDR3 1600高速内存，由镁光提供。
32/34
该机无线网卡模块特写
33/34

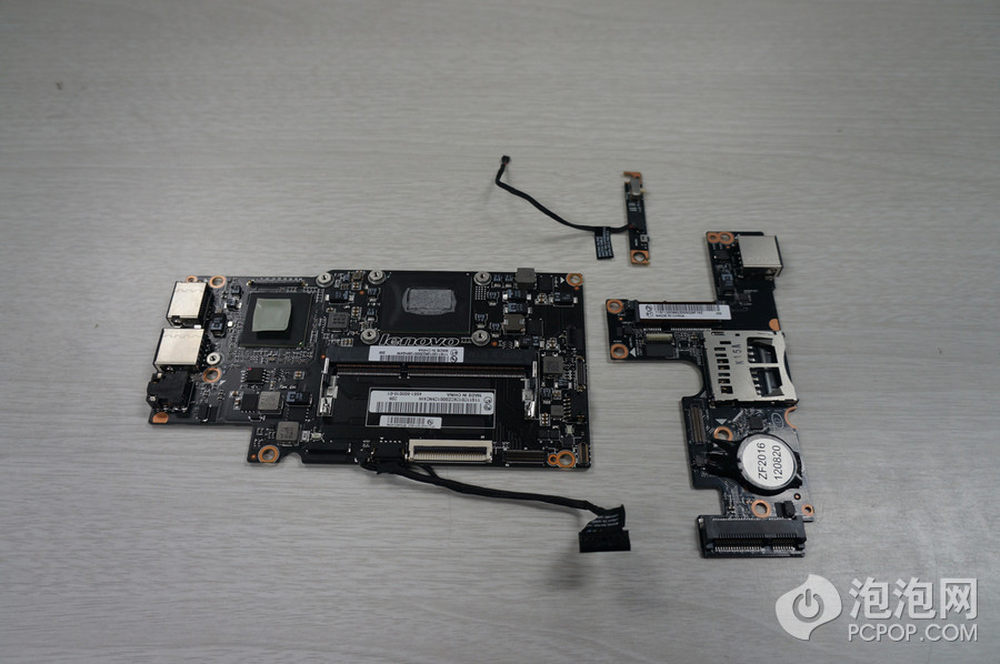

联想Yoga由于机身轻薄紧密，所以有两块独立的主板设计而成。
34/34
光从硬件层面来说，也许IdeaPad Yoga并不能带给我们什么惊喜。但从体验来讲，它独特的360?屏幕翻转设计、多达10点的触控功能以及全新Windows 8操作系统的加入，让这款平板超极本完美兼顾了传统电脑优秀的办公体验以及平板电脑简单直观的娱乐方式，称得上是一款完整意义的全新产品，绝对值得尝试。
同时，作为联想耗时八年的长篇巨制，IdeaPad Yoga做工精良，温文儒雅的BOOK ID设计风格、多达10层烤漆工艺、40余项专利的双转轴，高端玻璃键盘以及One Glass Direct Bounding这种大胆的尝试，都让它显得与众不同。可以说，Yoga已经不单单是一款全新形态、全新定义的新产品，它更是联想对于自由、创新、突破的一种表达，激发人们的创作热情，唤醒人们内心最深层次的灵感，正是Yoga真正的使命所在。
