高效散热好 超频三Q9青鸟版电源评测
1/26

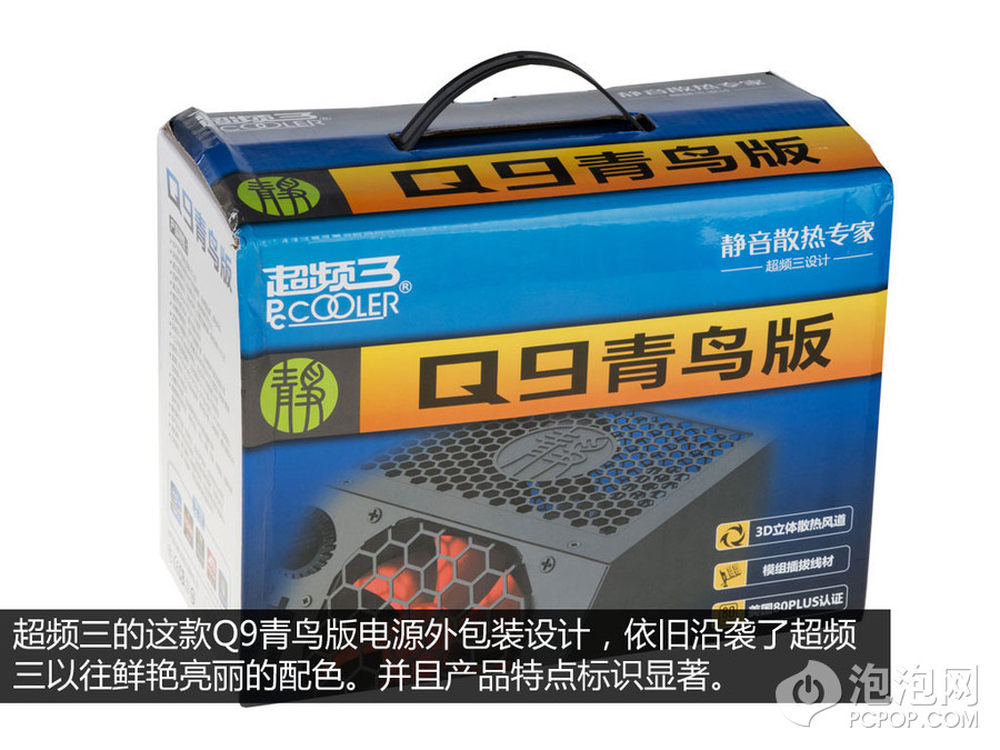

与其他的电源品牌不同，超频三做电源除了要包装电源稳定高效，品质出众之外，对于电源散热设计的要求更是精益求精。因此超频三“坦克电源”的面世，在外观设计上显然成为了目前电源时长的“异类”。并且这是一款不错的电源产品，下面我就来详细的了解一下这款产品吧。
2/26
超频三这款Q9青鸟版电源，采用了超频三独特的坦克造型设计，不但有助于电源的散热，而且还贴合目前机箱风道的散热应用。电源额定功率为500W，通过了80Plus的白牌能效认证，因此电源平均功率会超过80%%。
3/26

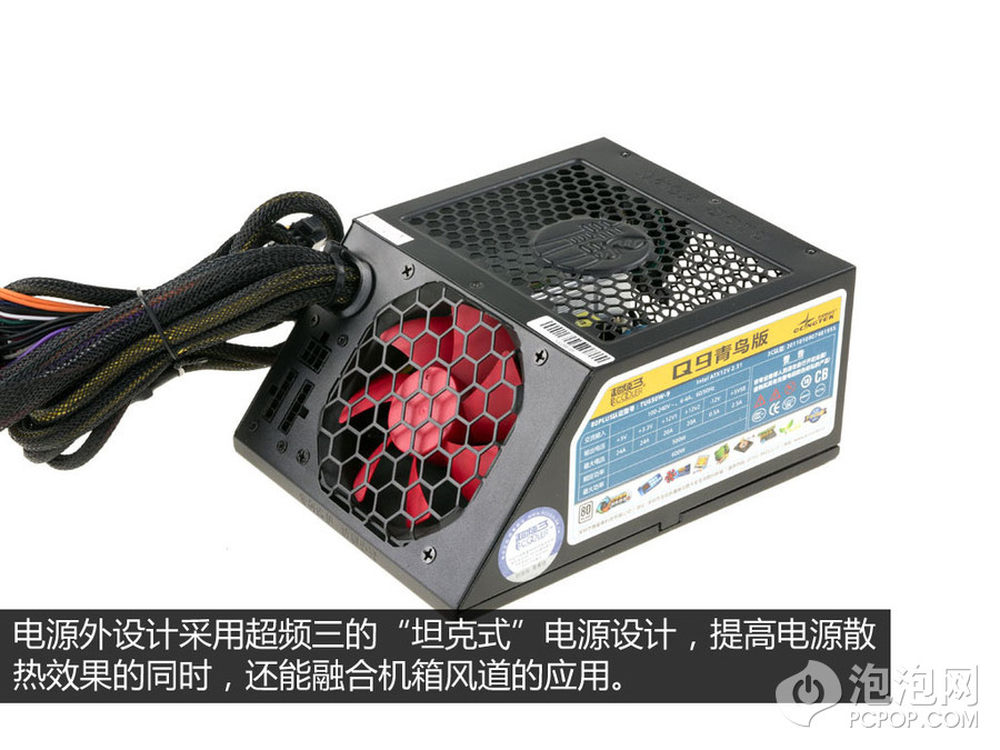

电源采用坦克外观设计，配有一个9cm尺寸风扇，这样有助于电源的散热需求。电源外观设计也不比较简朴，黑色的喷漆，主流配色。
4/26

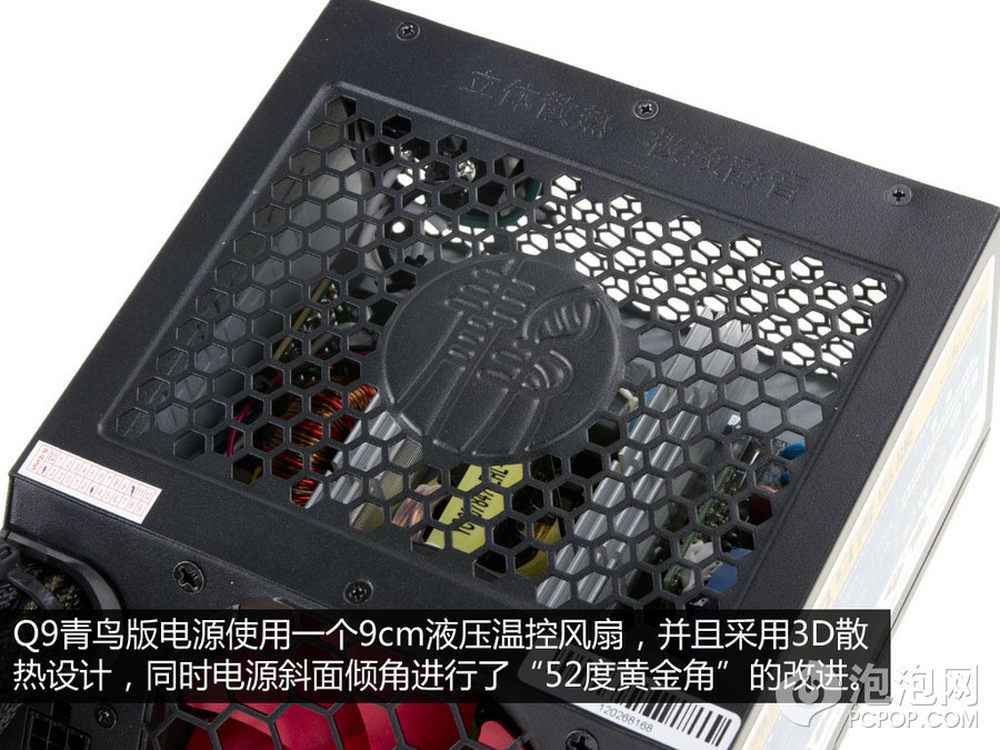

Q9青鸟版电源使用一个9cm液压温控风扇，并且采用3D散热设计，同时电源斜面倾角进行了“52度黄金角”的改进。电源顶部设计有散热出口，这样电源不仅适用于传统38度机箱，也适用于下置电源机箱。
5/26

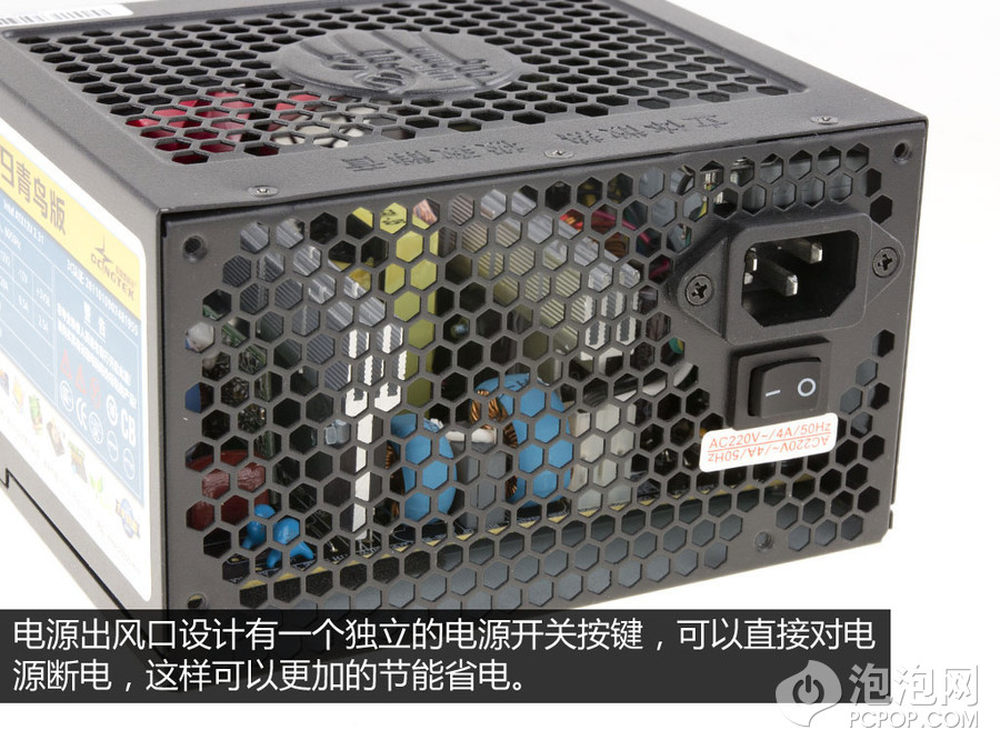

电源出风口设计有一个独立开关。其作用可以直接关闭和开启电源，并且也可轻松实现待机零功耗的效果。这款电源也有这样的设计。
6/26

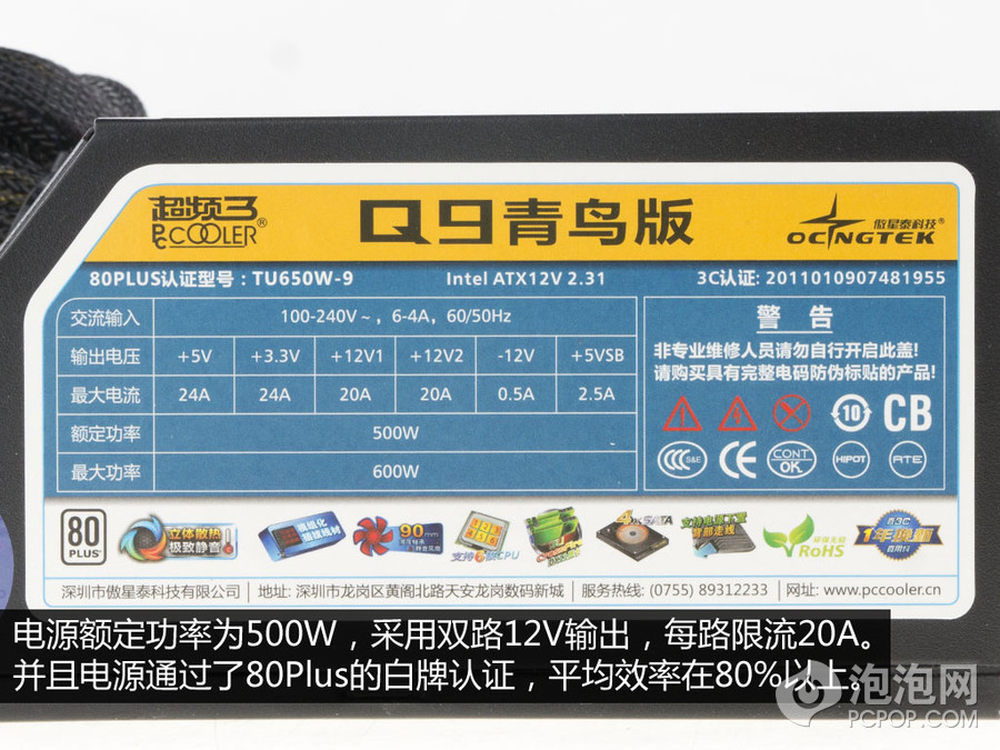

电源额定功率为500W，采用双路12V设计，限流分别为20A。电源通过80Plus白牌能效认证，并且转换效率最高可超过87%%，我们在后的性能测试中会看到测试结果。
7/26

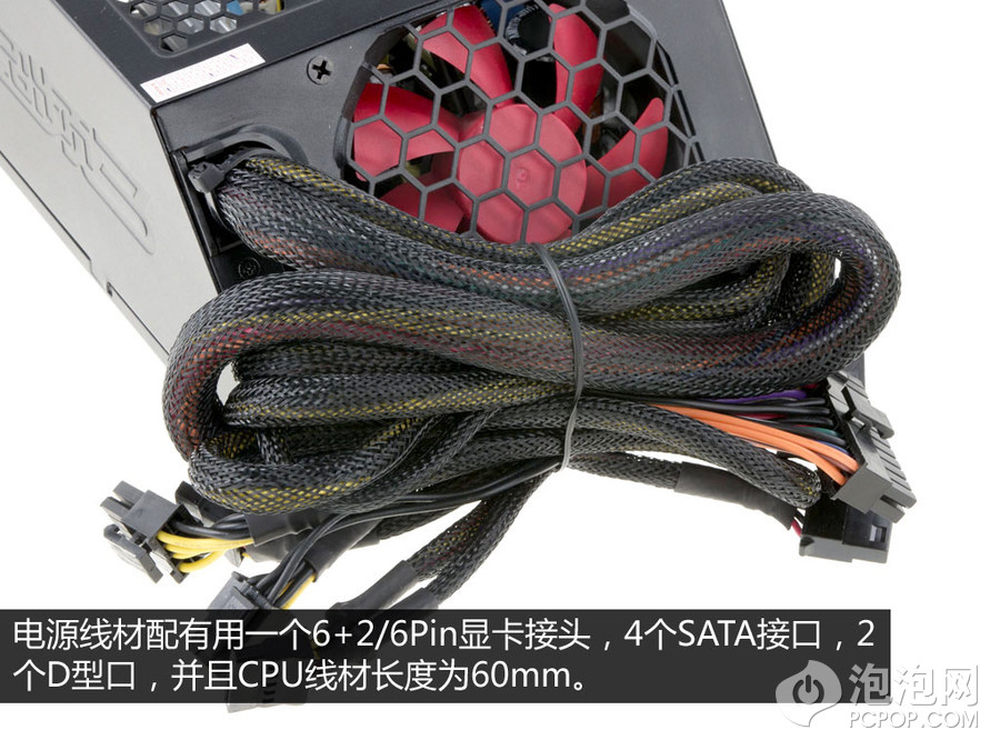

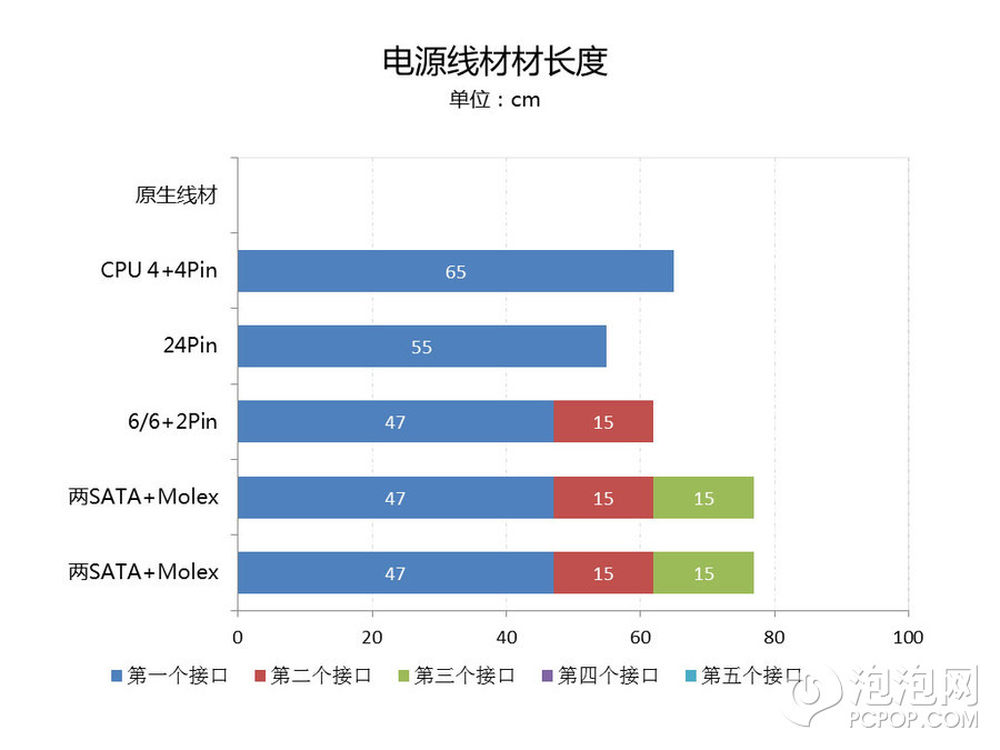

电源除了24Pin以及CPU的4 4Pin之外，配有一个6Pin和6 2Pin显卡供电接口，以及4个SATA接口，和2个D型口。并且电源CPU线材的长度为65cm，适用于目前大多数主流机箱的背板理线。另外，电源带有扩展接口设计，这样玩家就可以根据自身的需要添置电源供电线，进行扩展，相当方便。
8/26
电源除了24Pin以及CPU的4 4Pin之外，配有一个6Pin和6 2Pin显卡供电接口，以及4个SATA接口，和2个D型口。并且电源CPU线材的长度为65cm，适用于目前大多数主流机箱的背板理线。另外，电源带有扩展接口设计，这样玩家就可以根据自身的需要添置电源供电线，进行扩展，相当方便。
9/26
电源除了24Pin以及CPU的4 4Pin之外，配有一个6Pin和6 2Pin显卡供电接口，以及4个SATA接口，和2个D型口。并且电源CPU线材的长度为65cm，适用于目前大多数主流机箱的背板理线。另外，电源带有扩展接口设计，这样玩家就可以根据自身的需要添置电源供电线，进行扩展，相当方便。
10/26

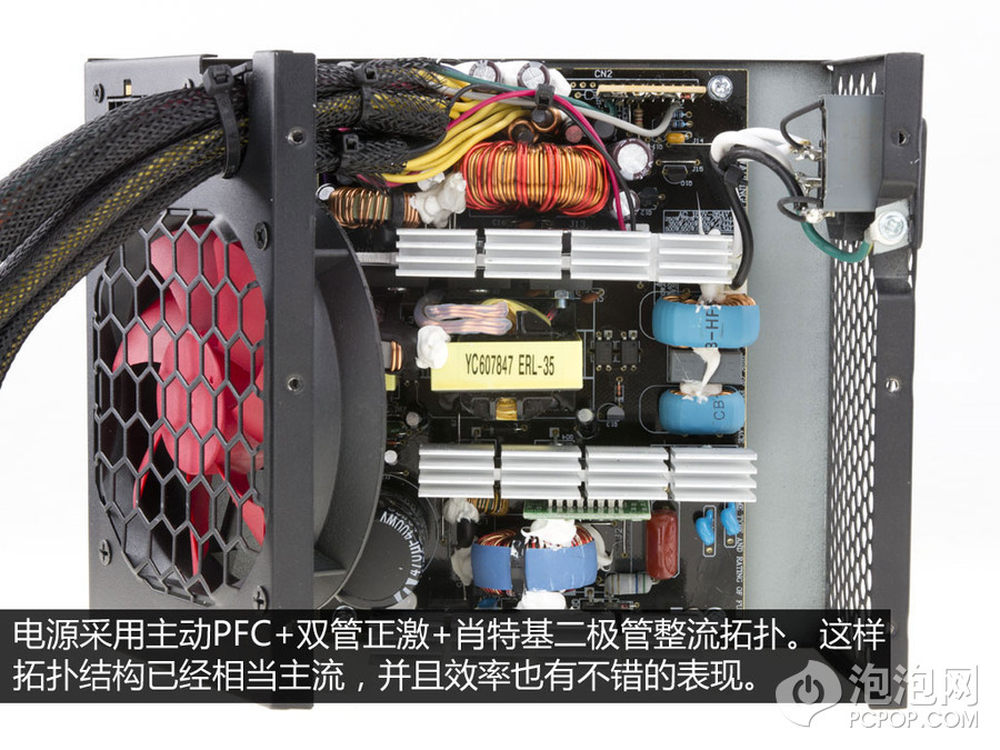

电源采用主动PFC 双管正激 PWM 肖特基整流拓扑结构，这也是目前比较主流的拓扑结构。
11/26

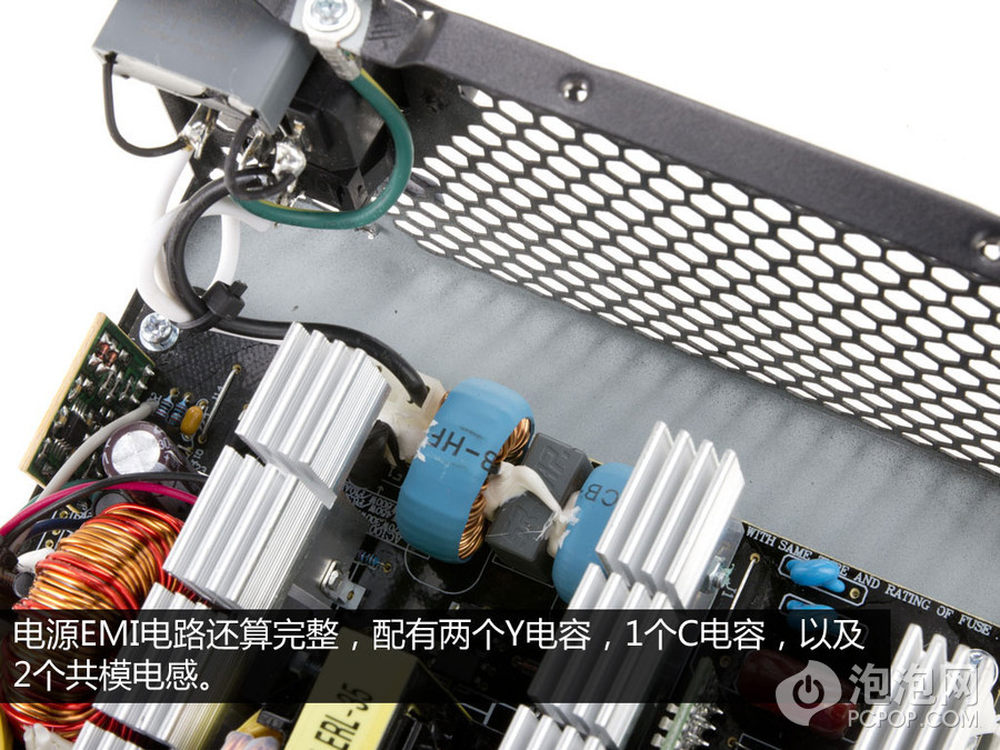

电源EMI电路还算完整，2个Y电容，1个X电容，2个共模电感。
12/26
电源整理桥为光宝出品，型号为GBU806。耐压420V，在没有散热片时，最大通过电流为8A左右。
13/26

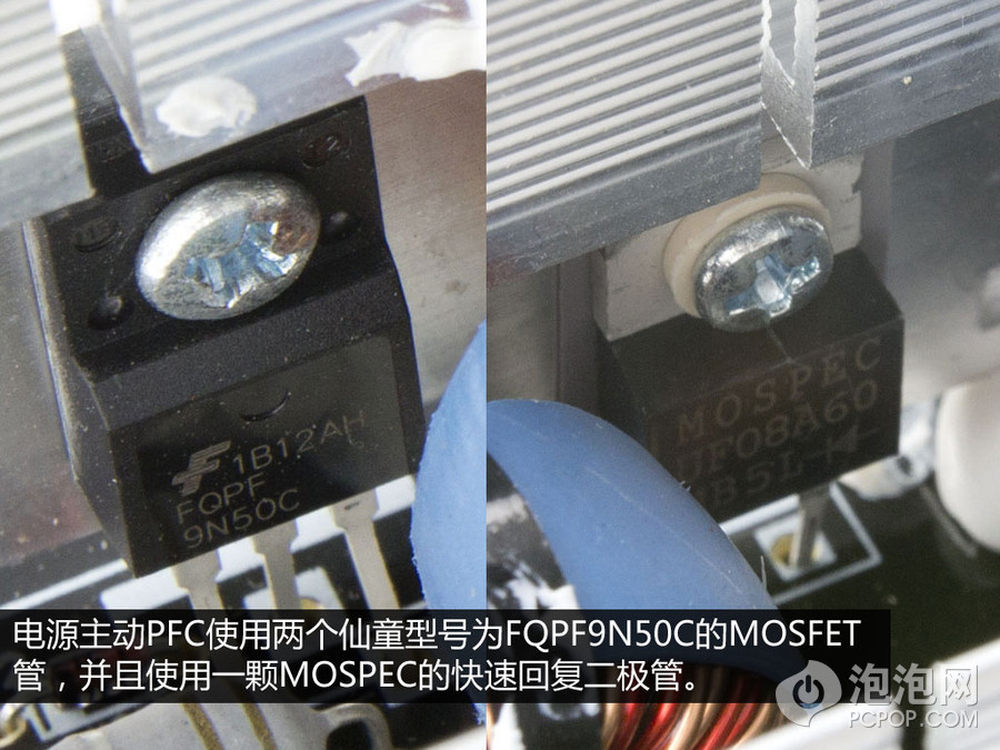

电源使用了两枚仙童出品的MOSFET管，作为电源主动PFC开关管，并且选用了一枚MOSPEC的二极管为快速恢复二极管。这样的用料比较主流。
14/26

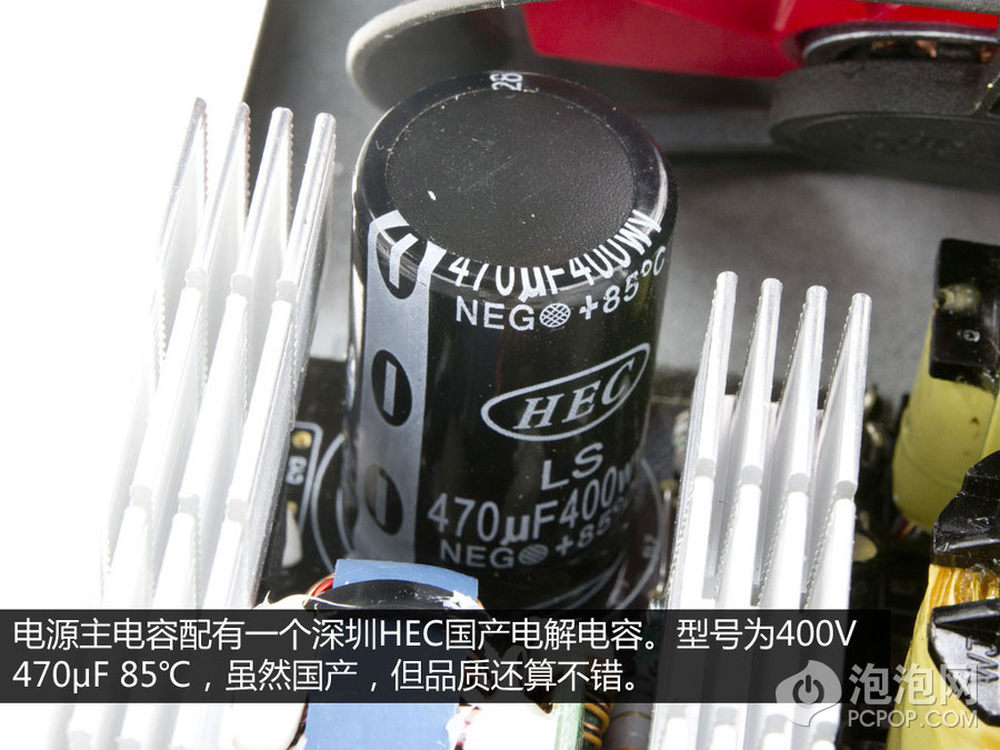

电源电容使用国产HEC的电解电容，尽管这颗电容器为国产，但是这个品牌的电容应用相当广泛。其参数为耐压400V 470μF 85℃。
15/26

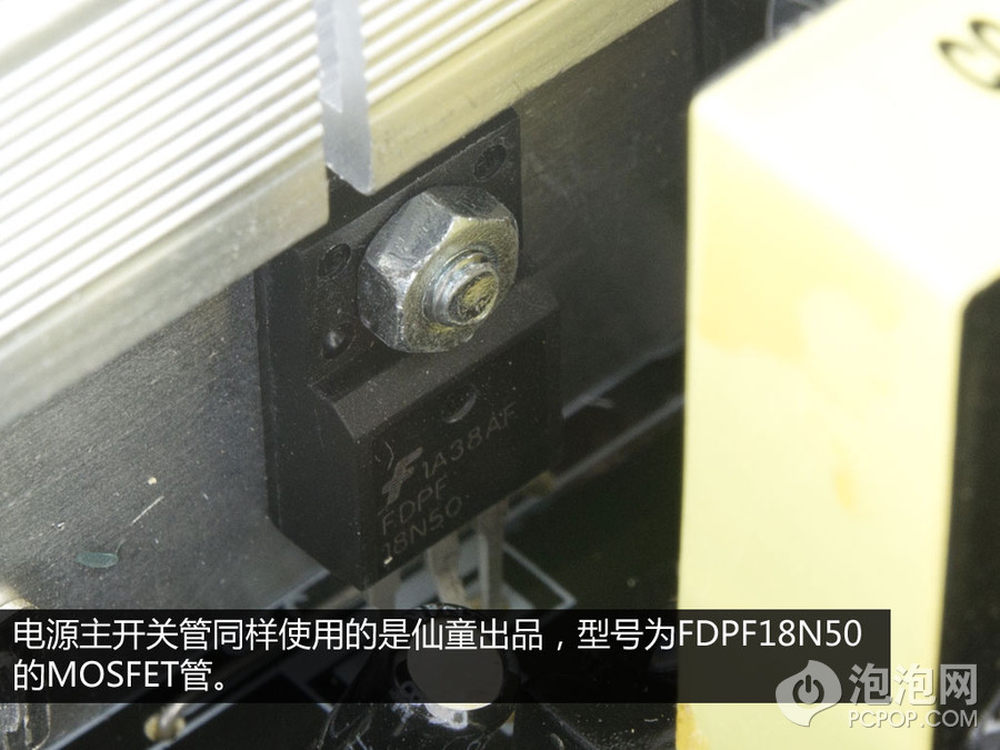

电源主开关管使用的也是仙童的MOSFET管作为电源的主开关管，型号为FDPF18N50。
16/26

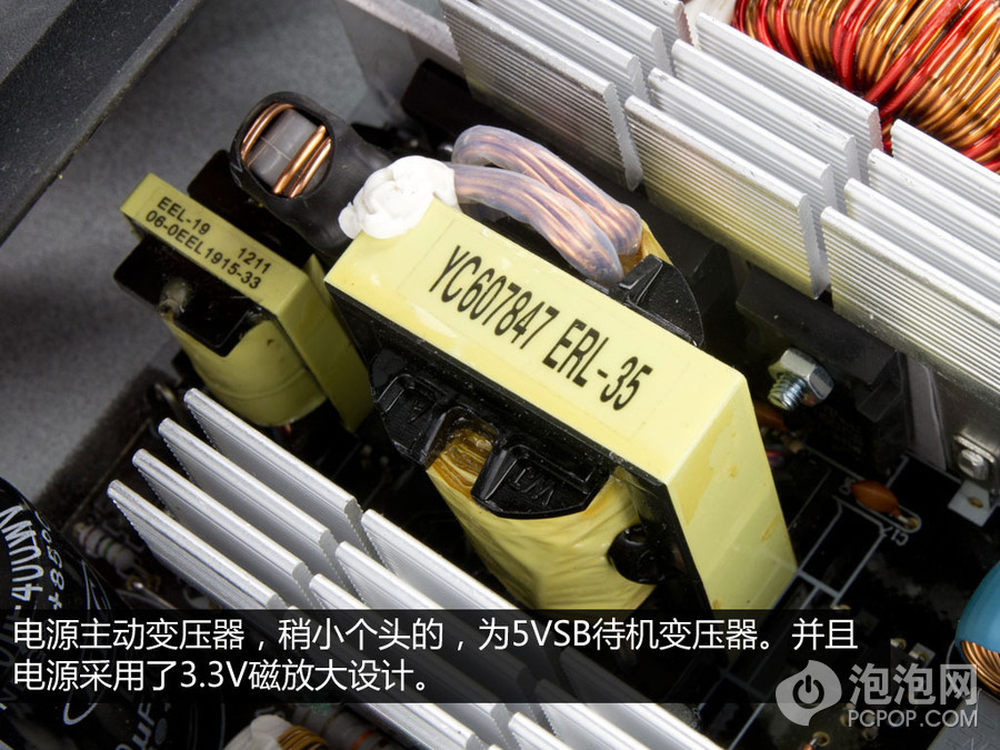

大个头的为电源主变压器，稍小的为电源5VSB待机变压器，并且采用3.3V磁放大设计。
17/26

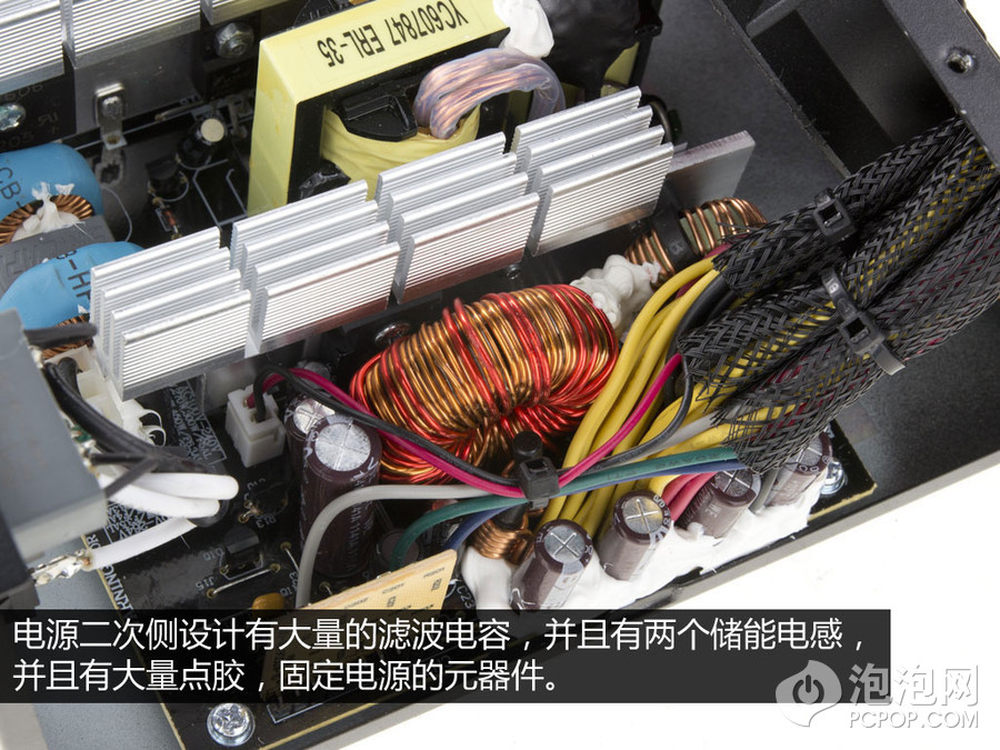

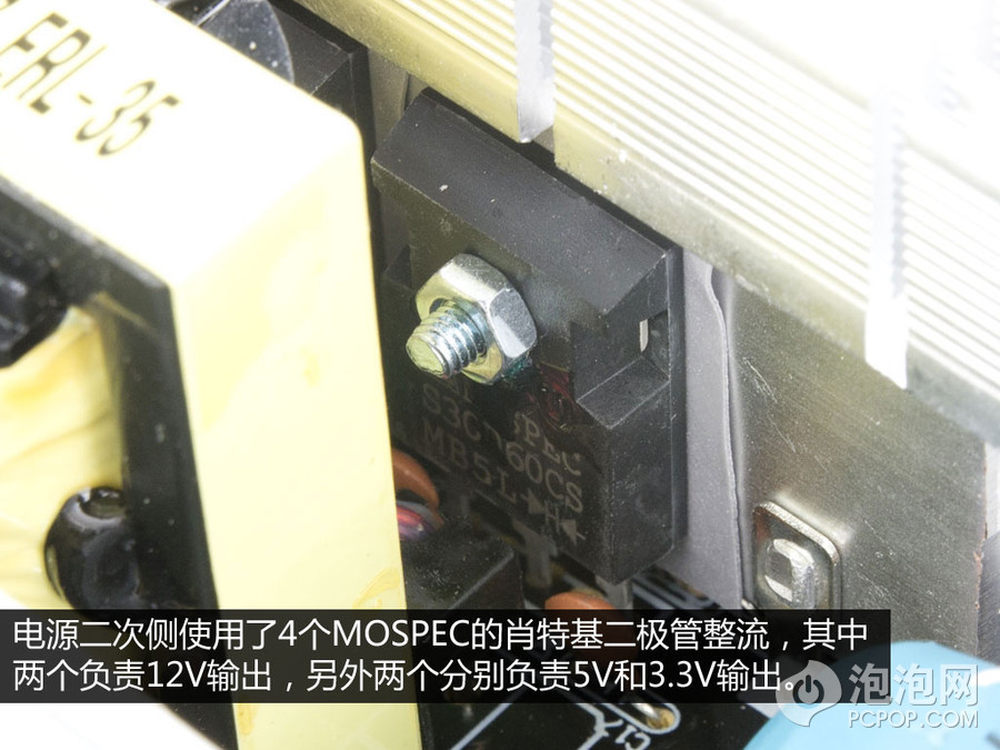

电压二次侧采用肖特基二极管整流，两个大功率为负责12V输出，另外两个小功率负责5V和3.3V输出。
18/26
19/26

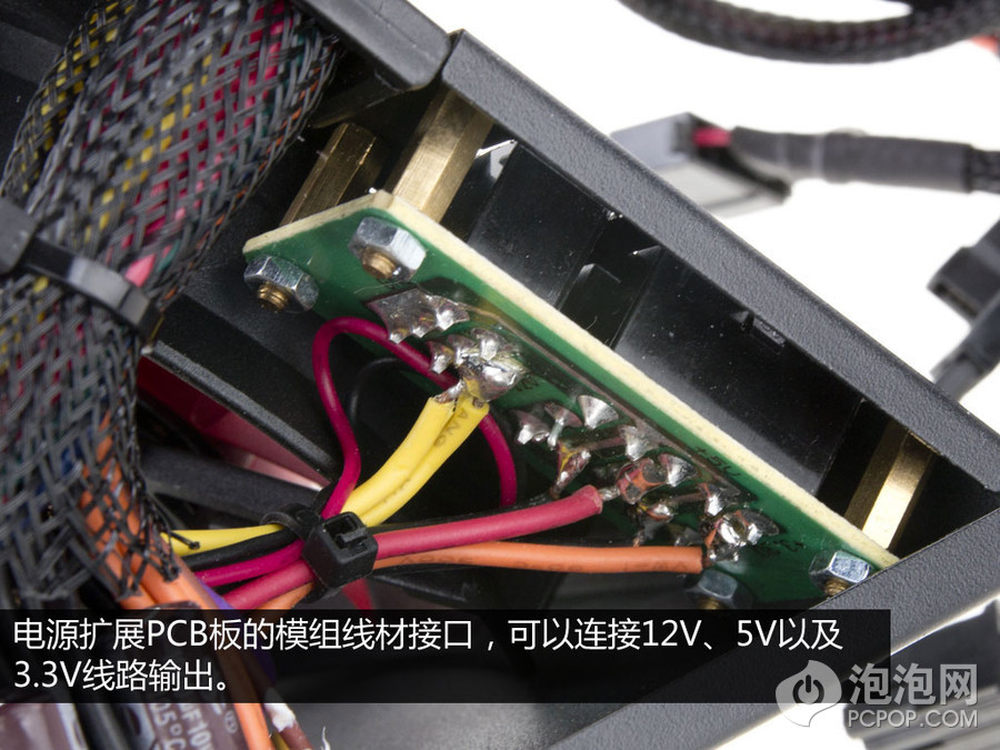

电源扩展模组接口PCB板
20/26

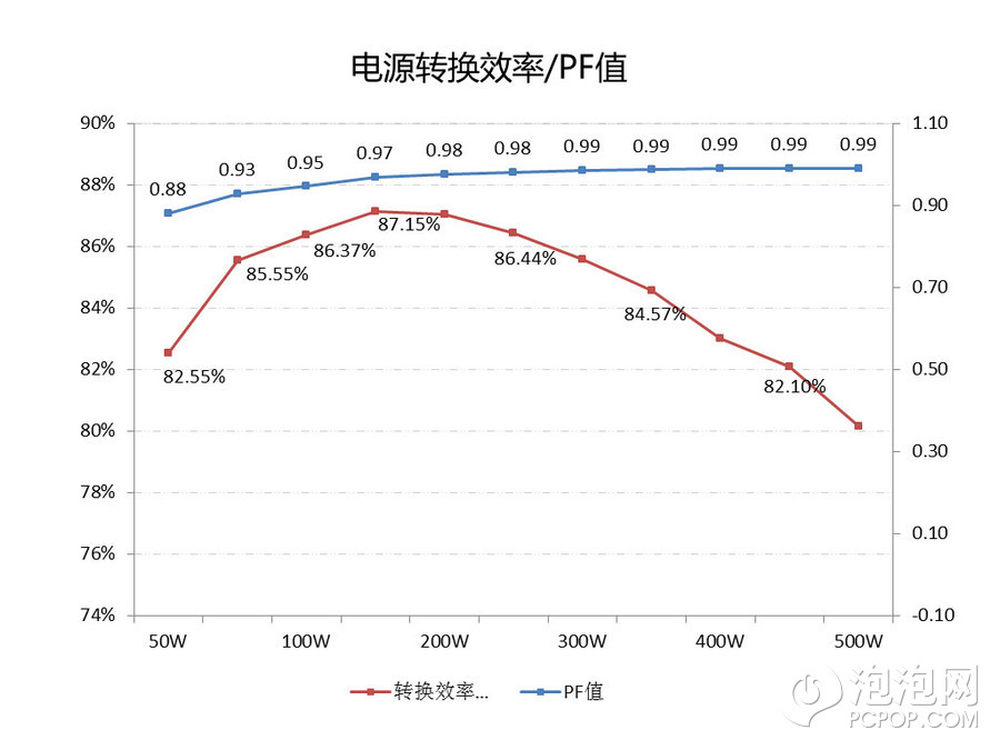

从效率成绩来看，曲线起伏较大，不过在典型负载下，电源的转换效率达到了最高点的87%%左右。当然这款电源通过了80Plus的白牌认证，因此这样的效率表现其实很不错。
21/26

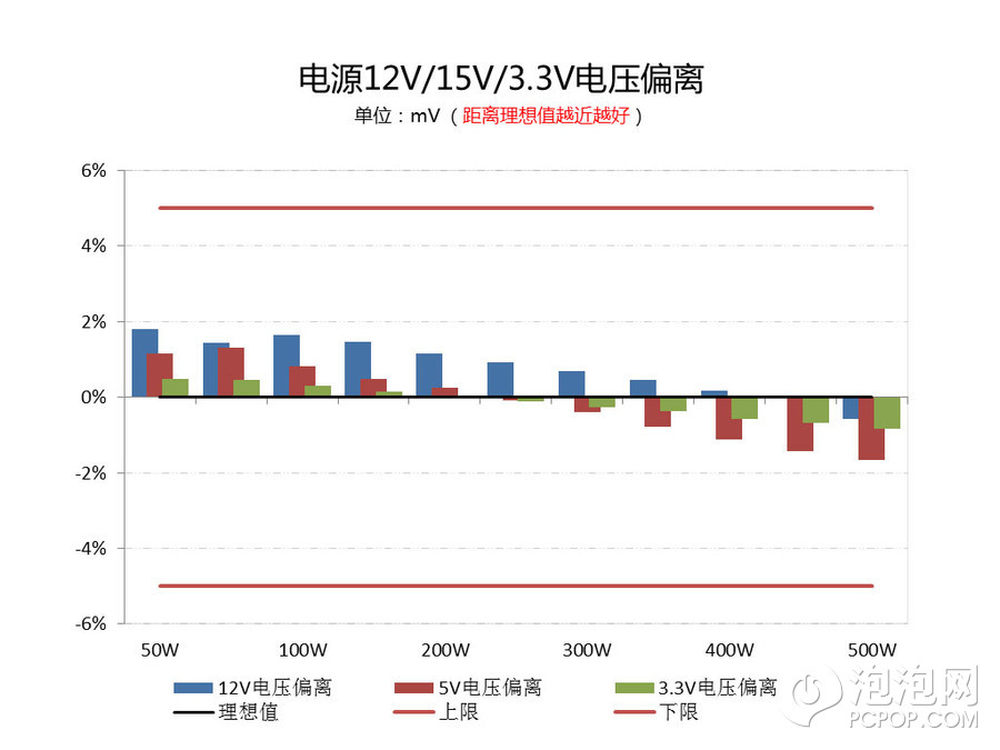

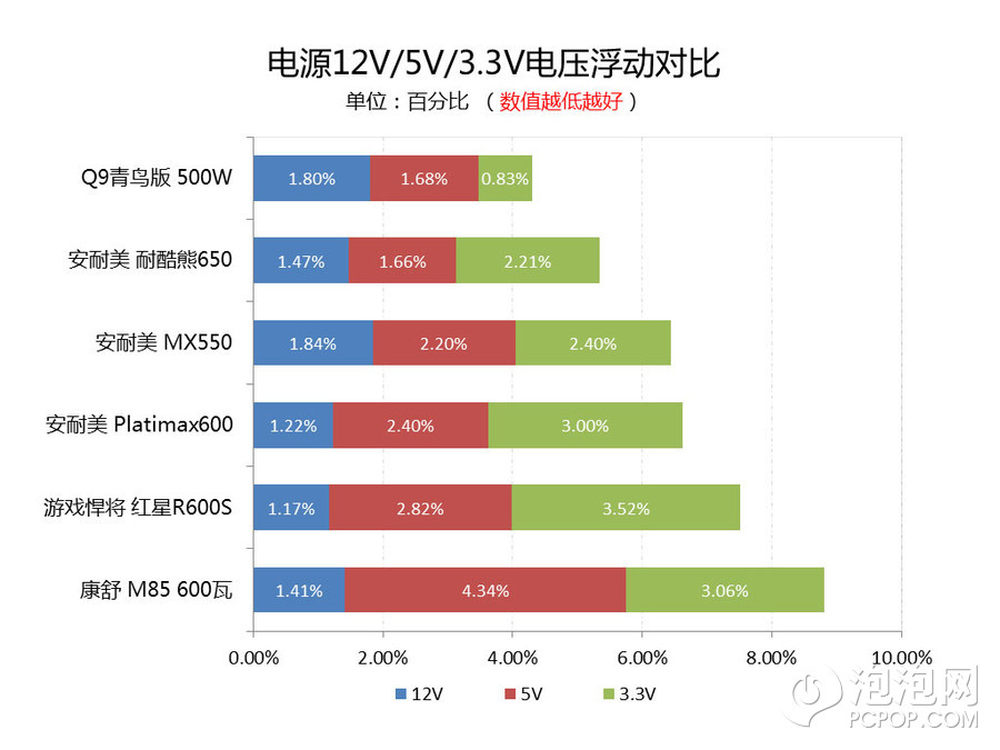

电源的电压浮动，也就是所谓的电压偏离的表现很好。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在2%%左右。从排名来看，成绩相当不错。
22/26
电源的电压浮动，也就是所谓的电压偏离的表现很好。12V表现不错，最高不超过2%%。但是5V和3.3V的调压控制也不错，在2%%左右。从排名来看，成绩相当不错。
23/26

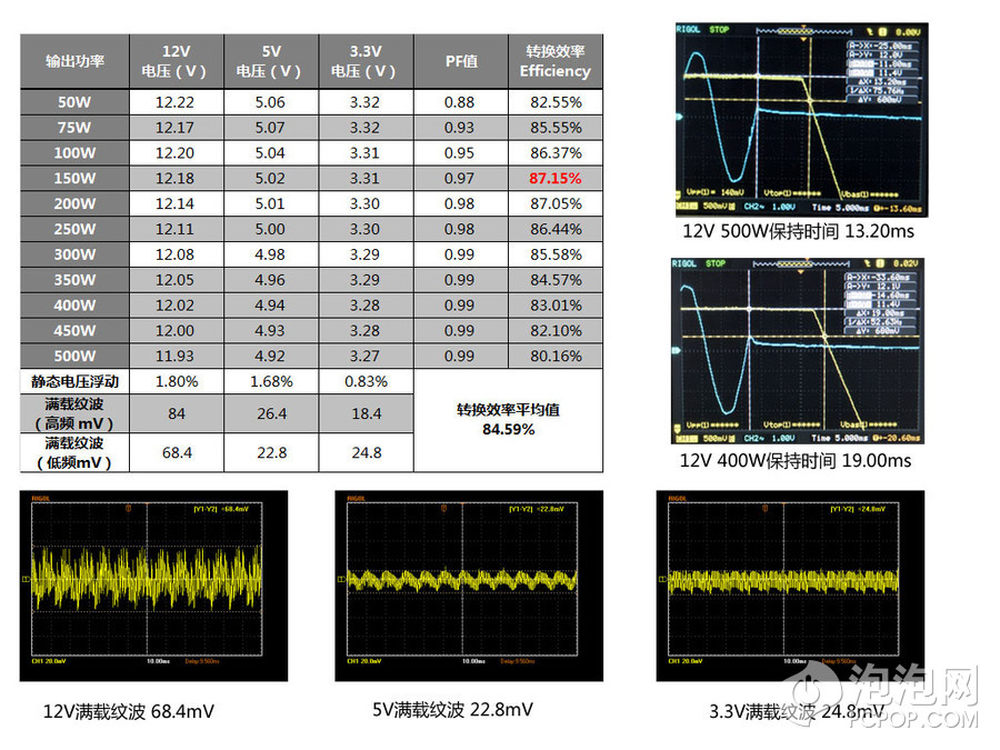

电源12V纹波抑制效果一般，Intel规范中要求12V不得超过120mV，而在测试的成绩为68mV。而5V和3.3V纹波抑制，还算不错。因此。
另外，我们也测试了电源500W和650W状态下的12V保持时间。Intel ATX12V规范要求满负载输出下保持时间不低于16ms。
24/26
对于一款电源来说，静态测试是远远不够的，因为在实际使用中，我们的电源不可能会“四平八稳”的状态下，缓慢提升或者下降电力的负荷，而往往都在不同负载下来回切换。比如，两款大功率显卡在进行不同画面计算（复杂与简单）时，在我们瞬间从游戏中切回桌面时（或者切回游戏），都会让电源瞬间进行负载变化。如果电源质量较差，则会出现宕机。所以我们下面来看看，电源动态测试的成绩。
在动态测试中，我们将电源在100Hz至10KHz频率进行调整，而通过测试我们发现，在超过600Hz之后纹波波型已经无法辨别。动态反应的速度很快，负载变化会带来较大过冲电压，但稳定性上还算不错。
25/26

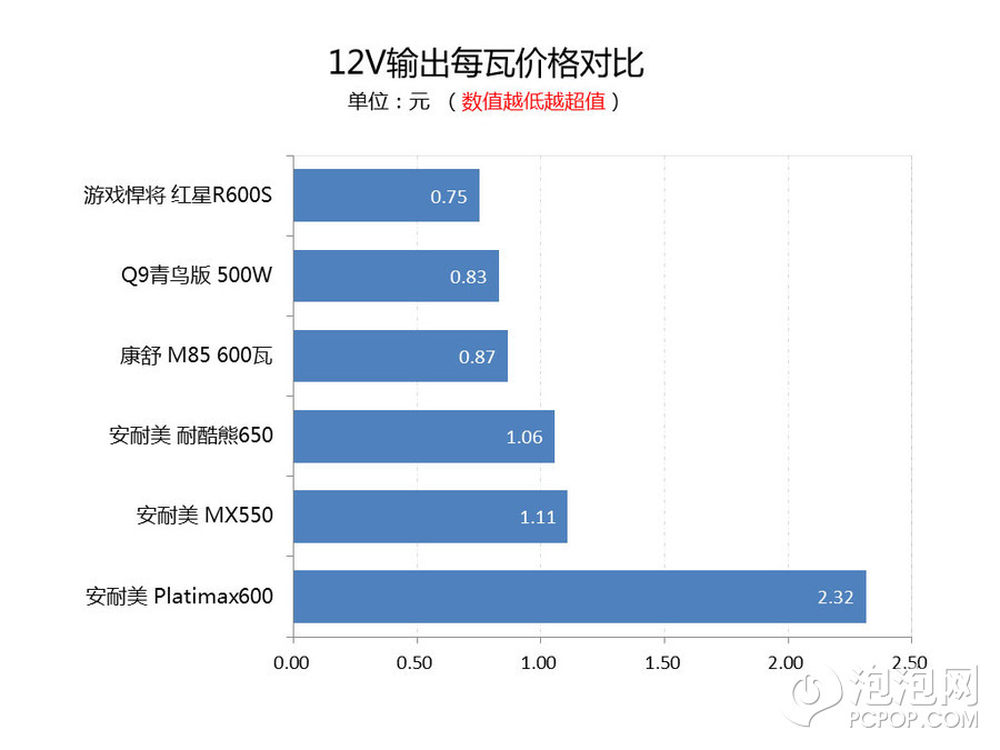

在12V输出能力性价比，这款超频三Q9青鸟版500W电源，也算不错。虽然并不是效率最高的一个，但是具有不错的性价比。
26/26

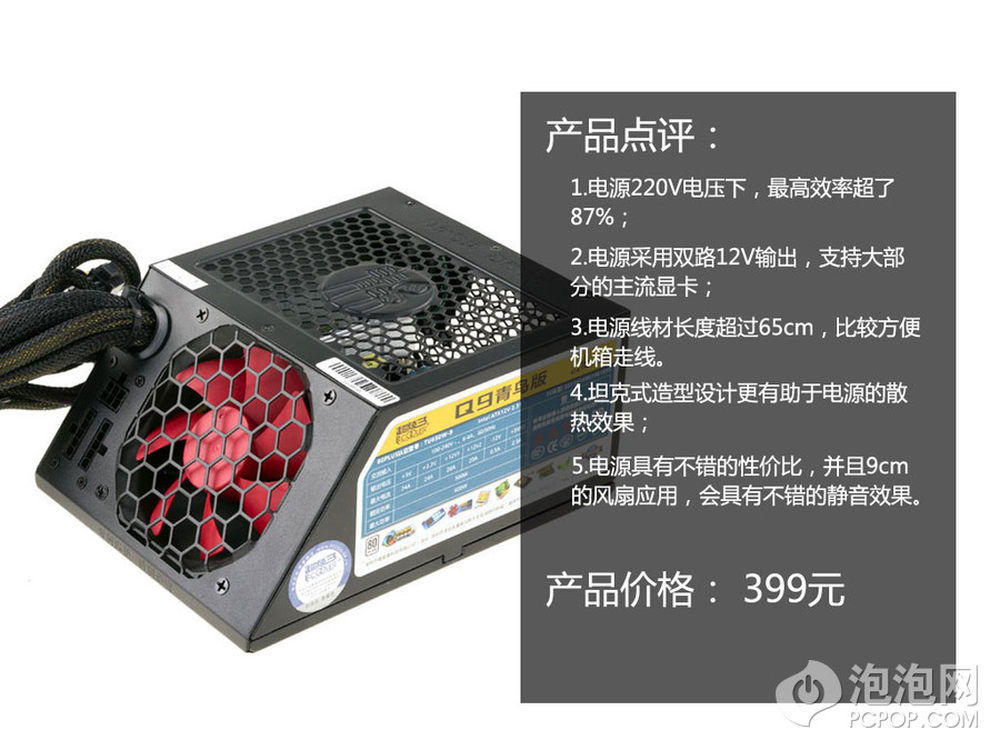

这款超频三Q9青鸟版500W电源，在220V电压下，最高效率超了87%%，这样的效率表现还是不错的。并且电源电压浮动也就是电压偏离的表现，也相当不错，在同价位电源当中，也算得上是出色的。另外，电源9cm的风扇会有很不错的静音效果，并且CPU线材65cm的长度，适用于大多数的主流背线机箱，同时，电源还有扩展模组接口设计，使用上十分方便。而且电源的性价比也不错，因此感兴趣的朋友不妨关注一下。
