华为3G版 MediaPad 10 FHD平板拆解！
1/43
前不久华为正式推出了旗下首款四核平板电脑MediaPad 10 FHD，小编拿到的这款平板是3G版本的，它搭载了10.1英寸1920*1200高分辨率屏幕，配备极速海思K3V2四核处理器，拥有强大的16核GPU图形处理器，致力于打造超凡的用户体验。至于这款平板电脑的内部结构到底是怎样的一直还没个说法，今天我们就来全面的拆解MediaPad 10 FHD 3G版，让各位读者了解它内部的构造。
2/43

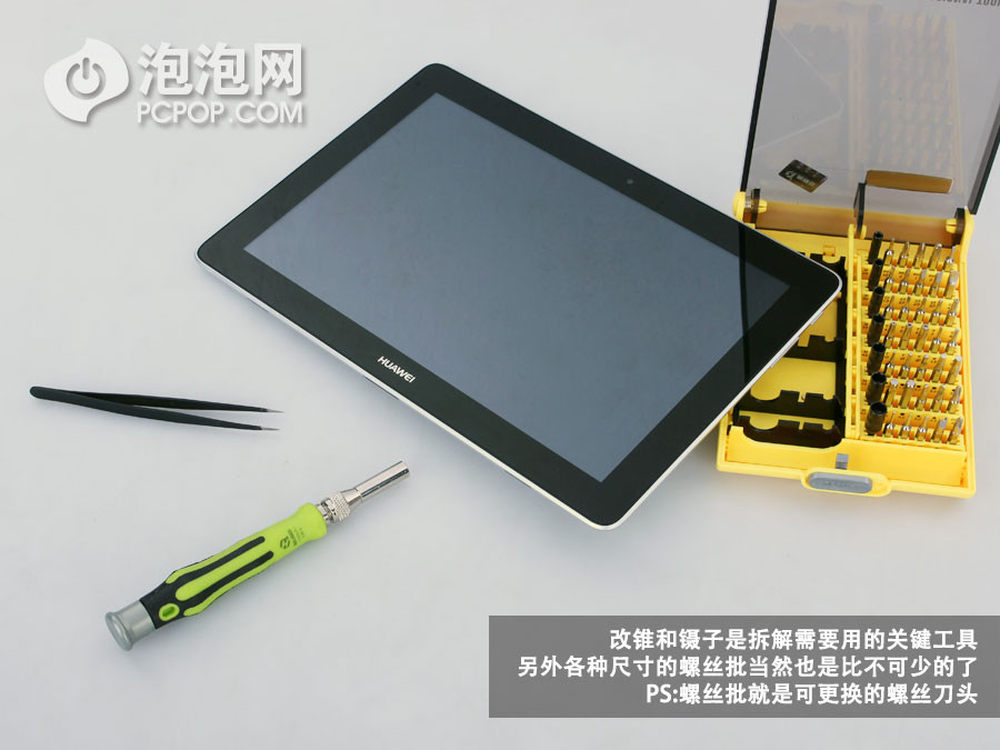

准备3G版MediaPad 10 FHD拆解所需的工具。
3/43
各种螺丝批是拆解必不可少的。
4/43

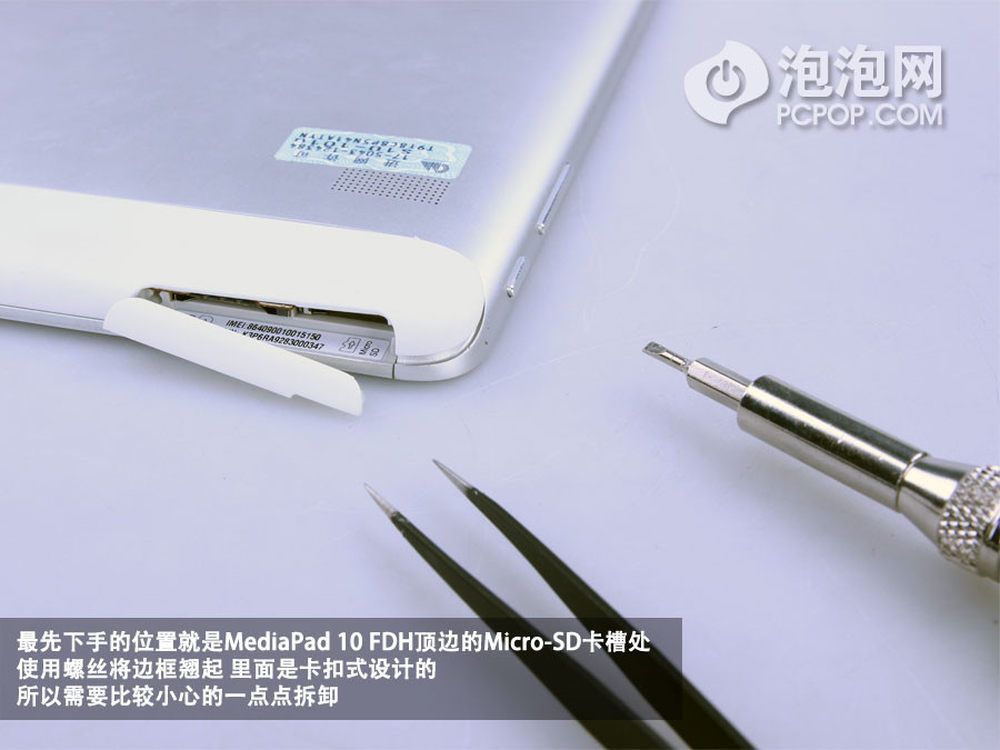

我们准备下手的位置是MediaPad 10 FHD的Micro-SD卡槽处。据官方称其可以支持扩展内存，最大可扩展至32GB。
5/43

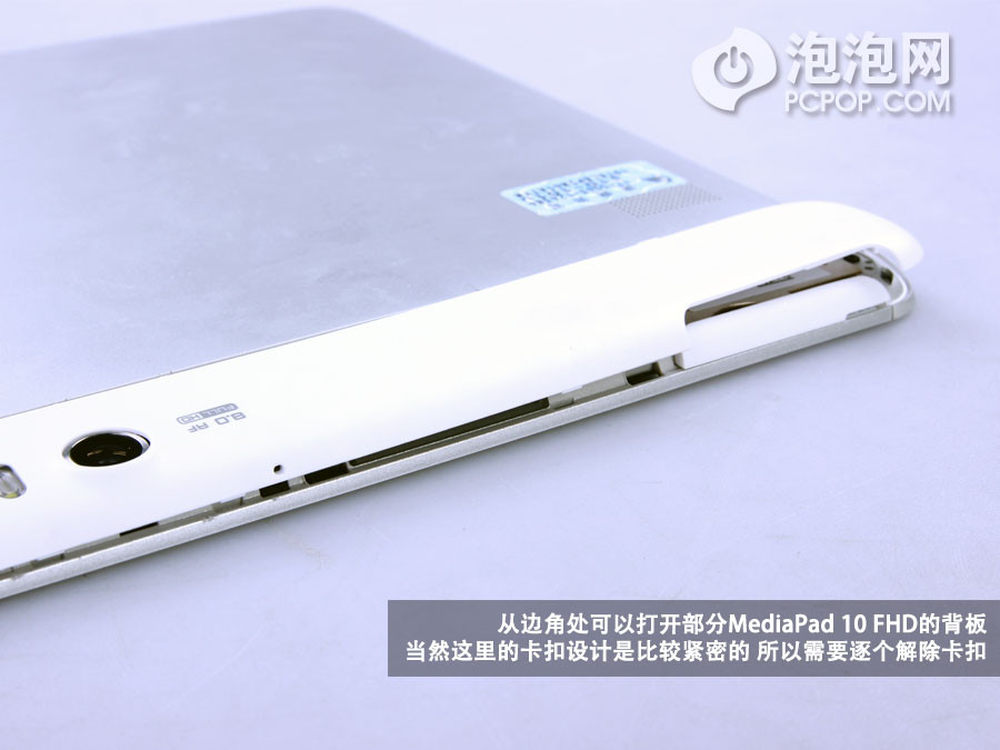

MediaPad 10 FHD的边角处卡扣设计比较紧密，需要逐个拆卸。
6/43

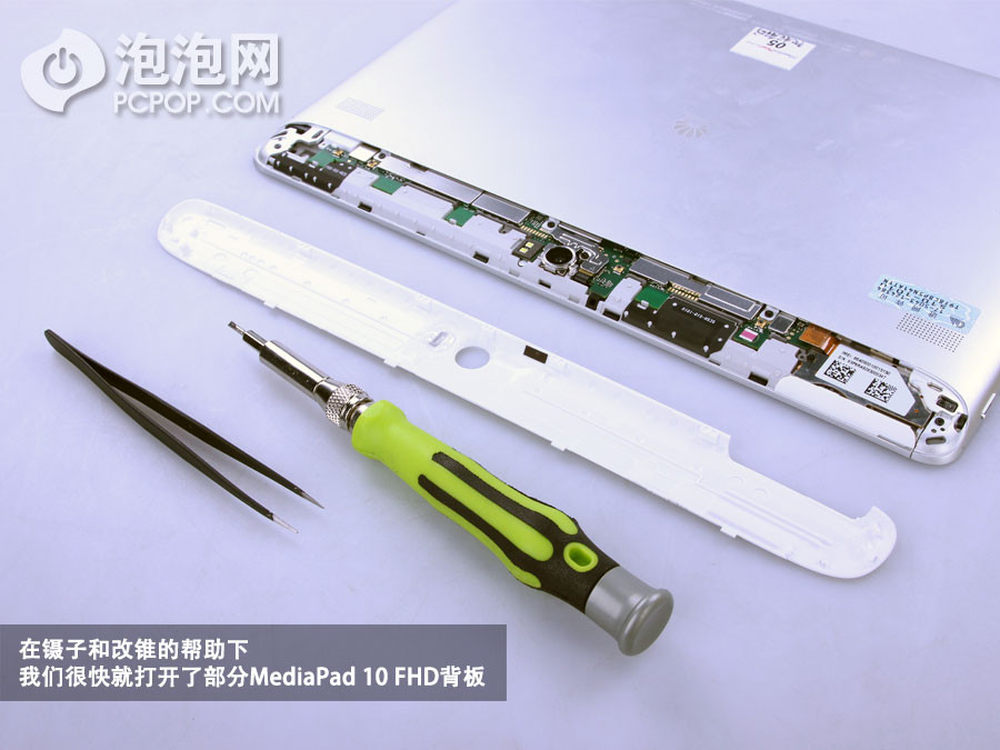

镊子改锥齐上阵拆卸比较顺利，不过只拆卸了部分背板。
7/43

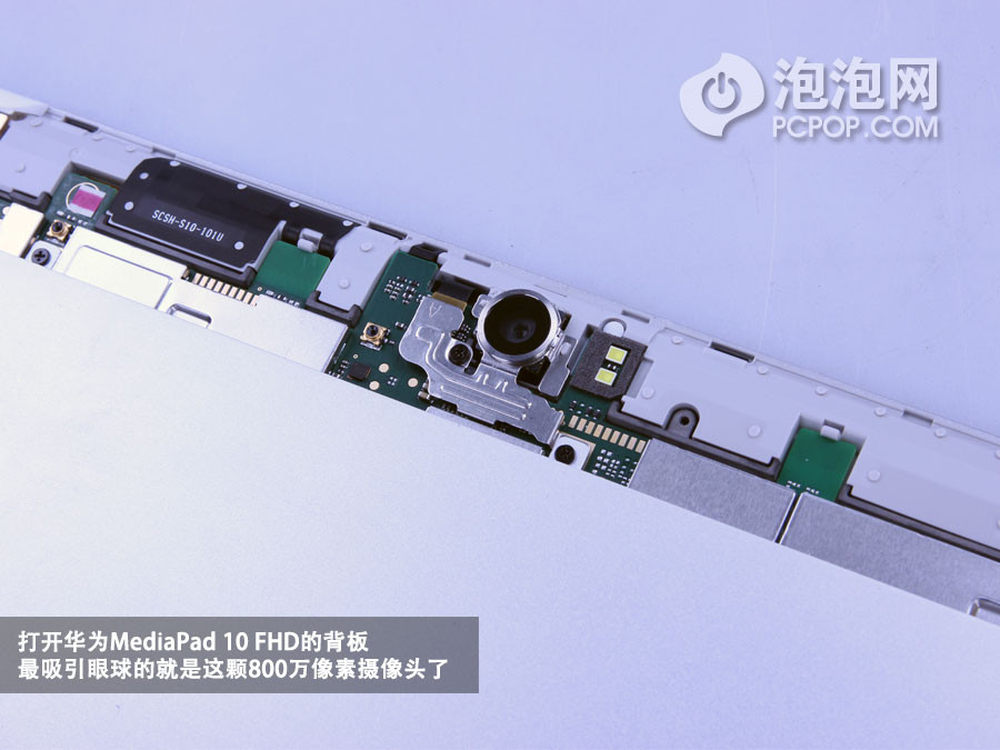

只有部分背板被拆卸，裸露部分摄像头很抢眼。在四核平板中，800万像素摄像头优势相当明显。
8/43
拆卸固定螺丝钉，方便后续拆解。
9/43

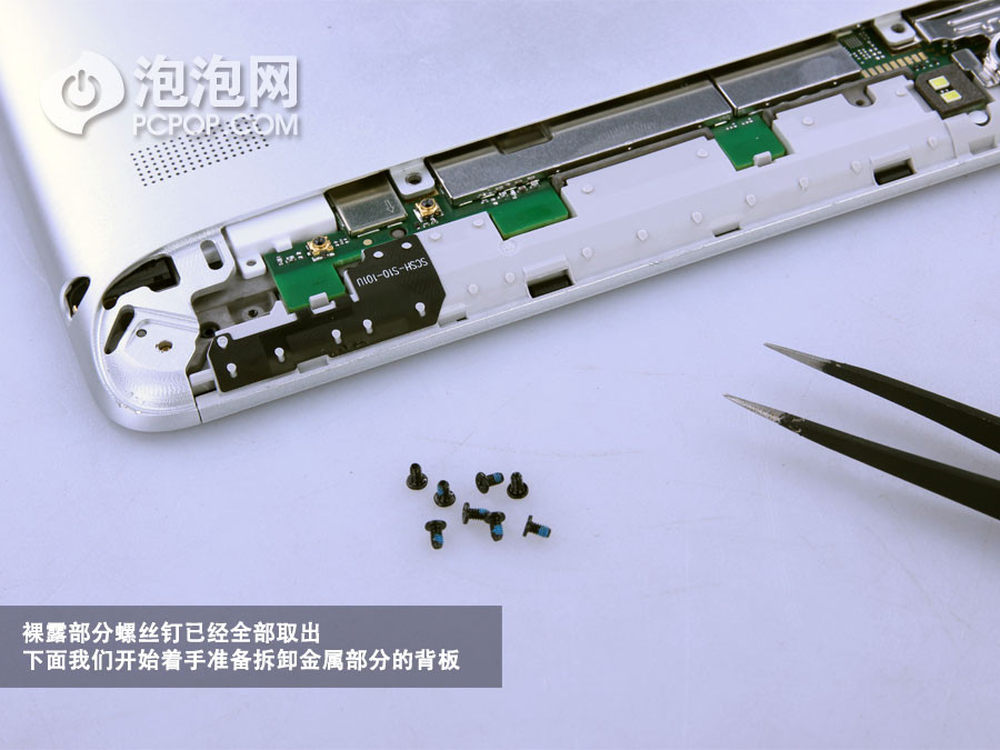

螺丝钉拆卸完成，准备助手拆卸金属背板。
10/43

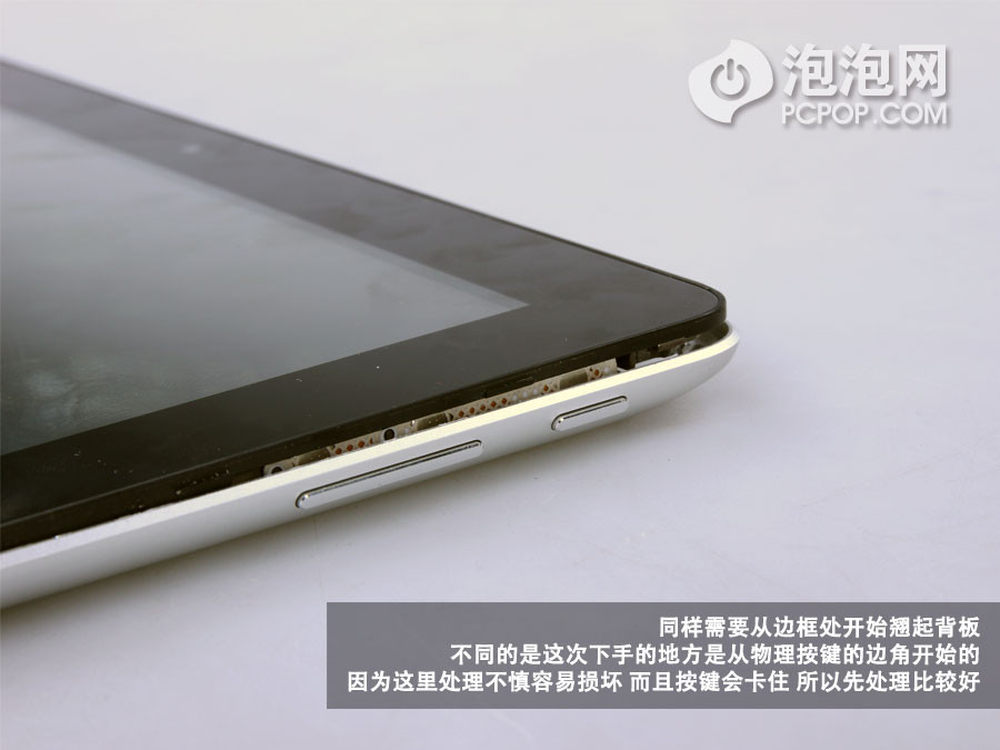

从MediaPad 10 FHD的物理按键边角翘起背板。金属物理按键，设计十分合理。
11/43

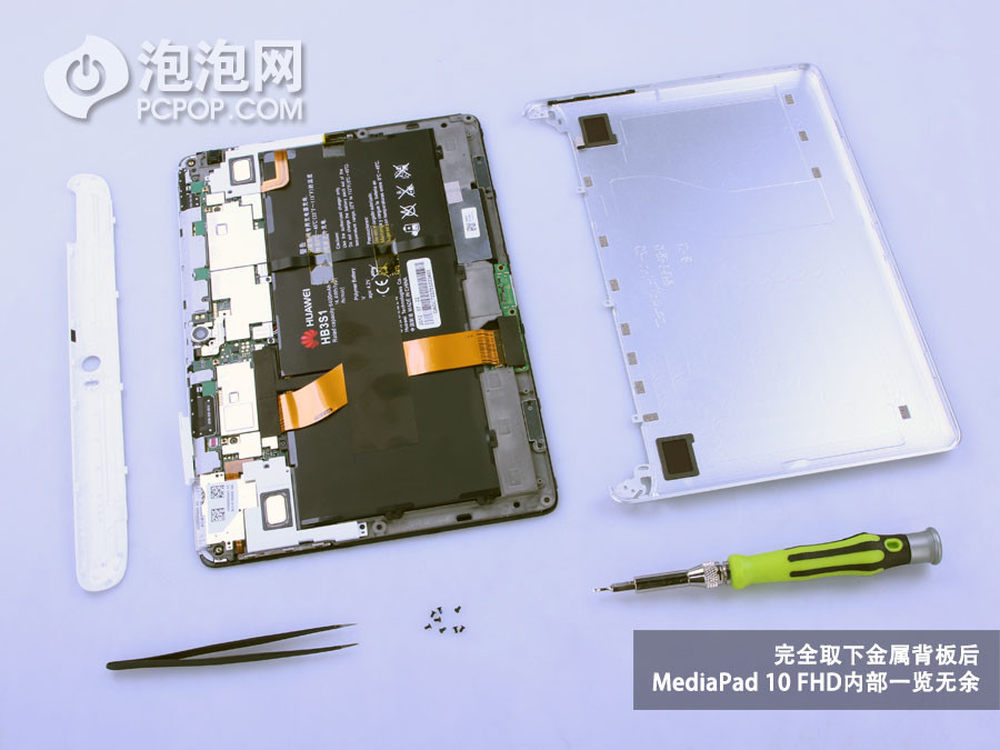

只要小心谨慎，背板还是比较容易拆卸的。铝镁合金外壳内部也如同外部一样精细，而且材质本身也非常耐磨，可见华为做工之细致。
12/43

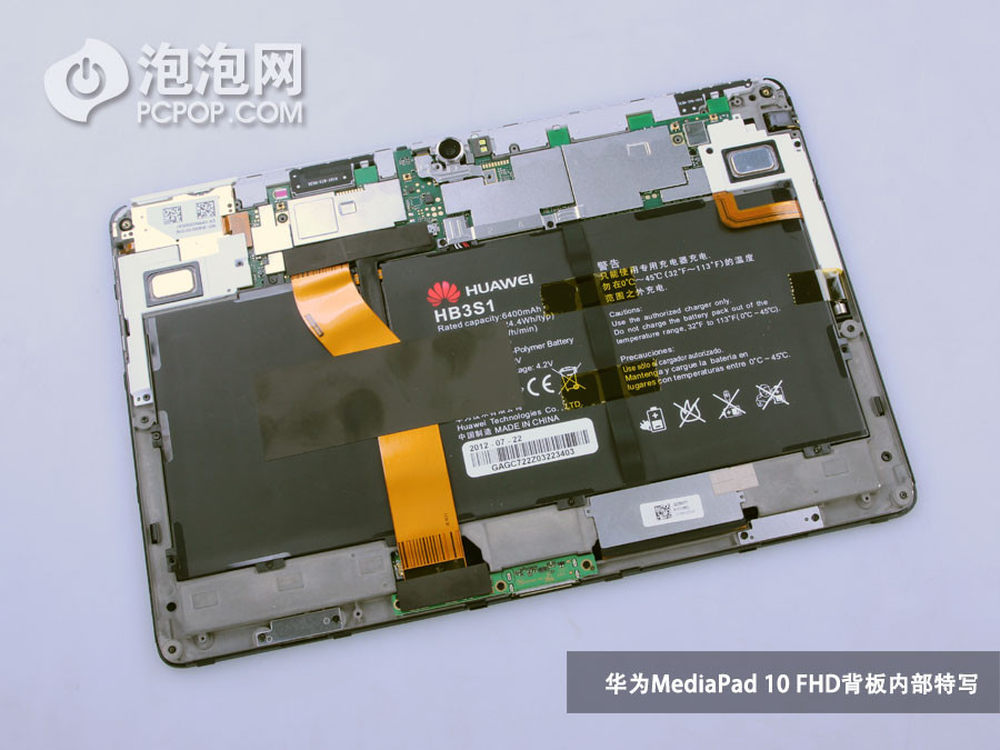

华为MediaPad 10 FHD背板内部特写。三块电池整齐的排列在正中央，整个布局显得大气且井然有序。
13/43

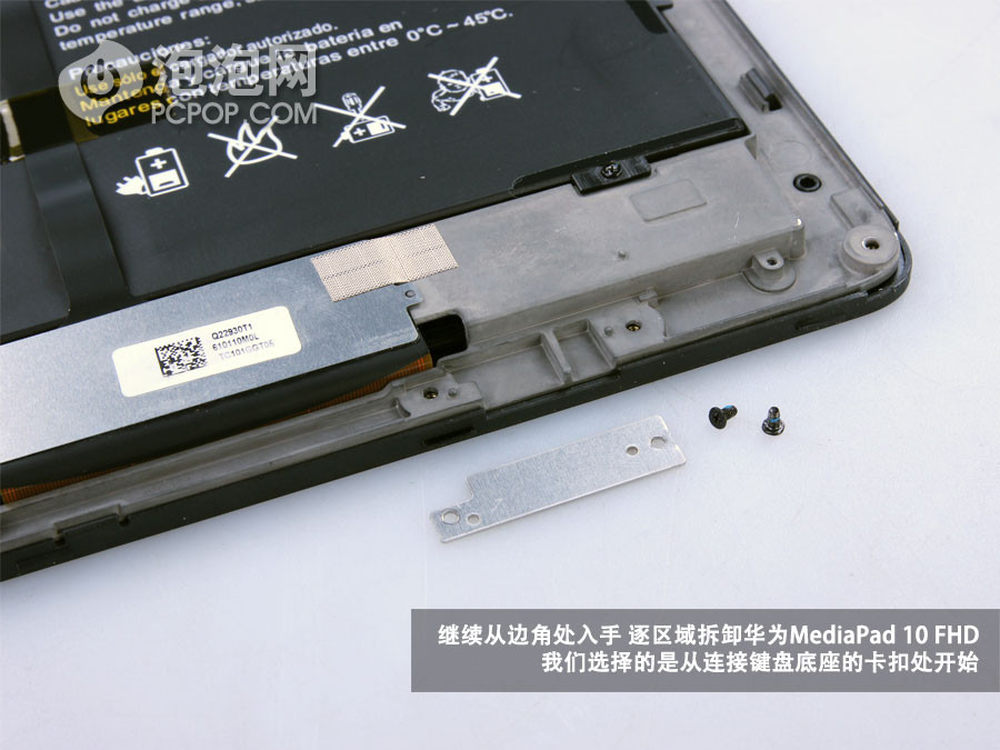

继续拆卸的话，同样得从边角处入手。
14/43

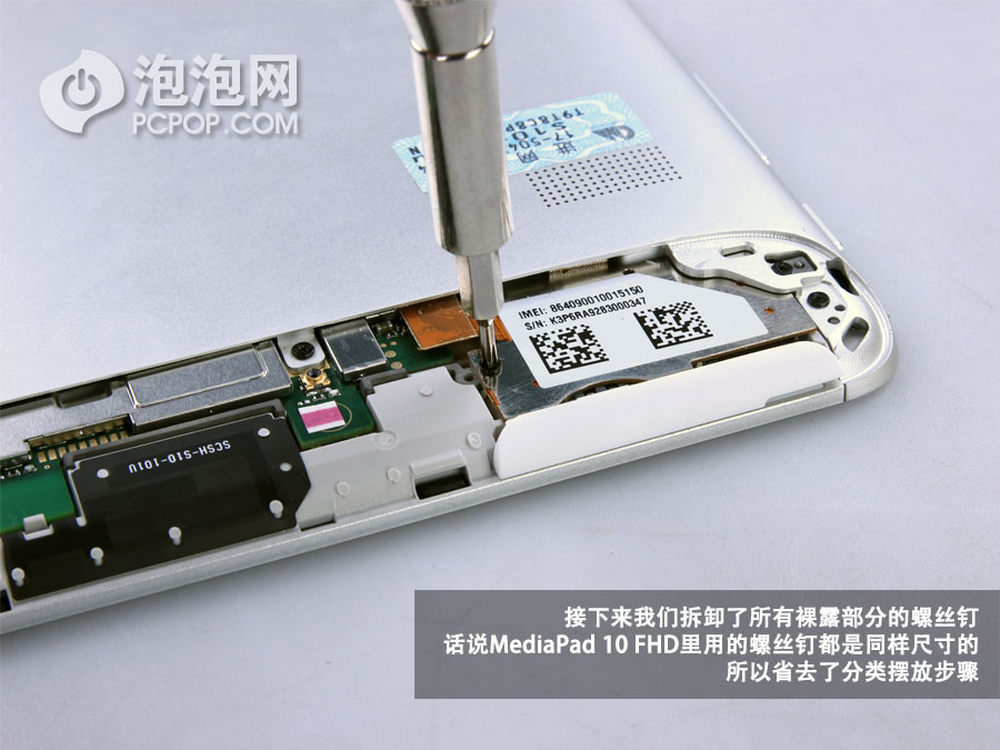

由于对这款产品内部构造不熟悉，所以采用了最愚蠢也最有效的办法，那就是拆卸看到的所有螺丝。
15/43

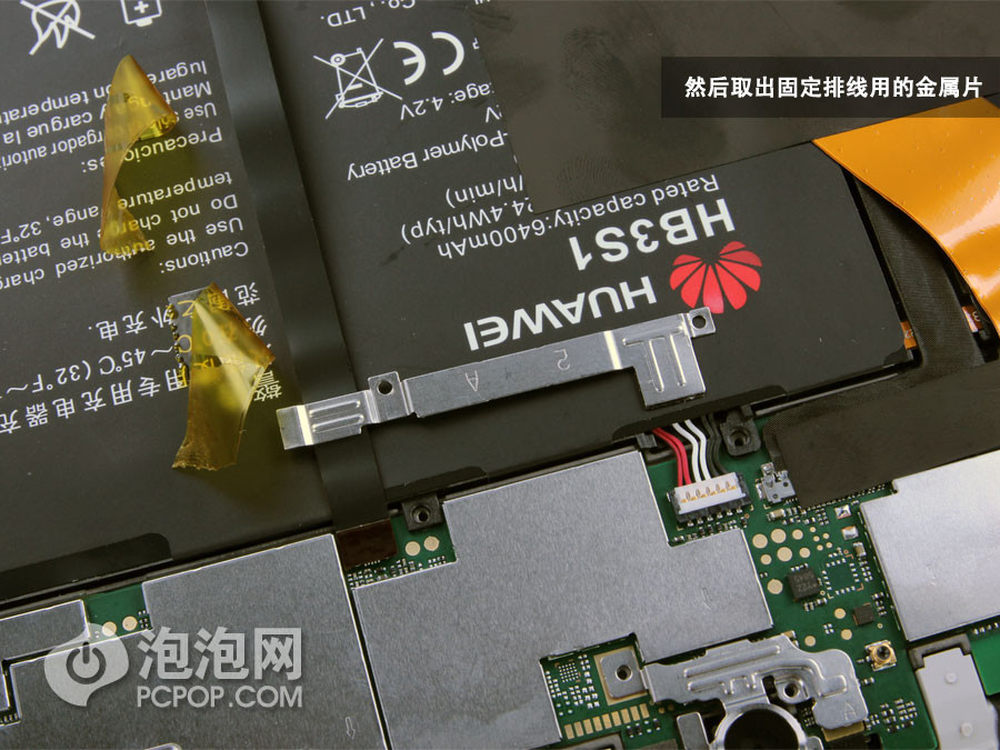

取下固定排线用的金属片。
16/43

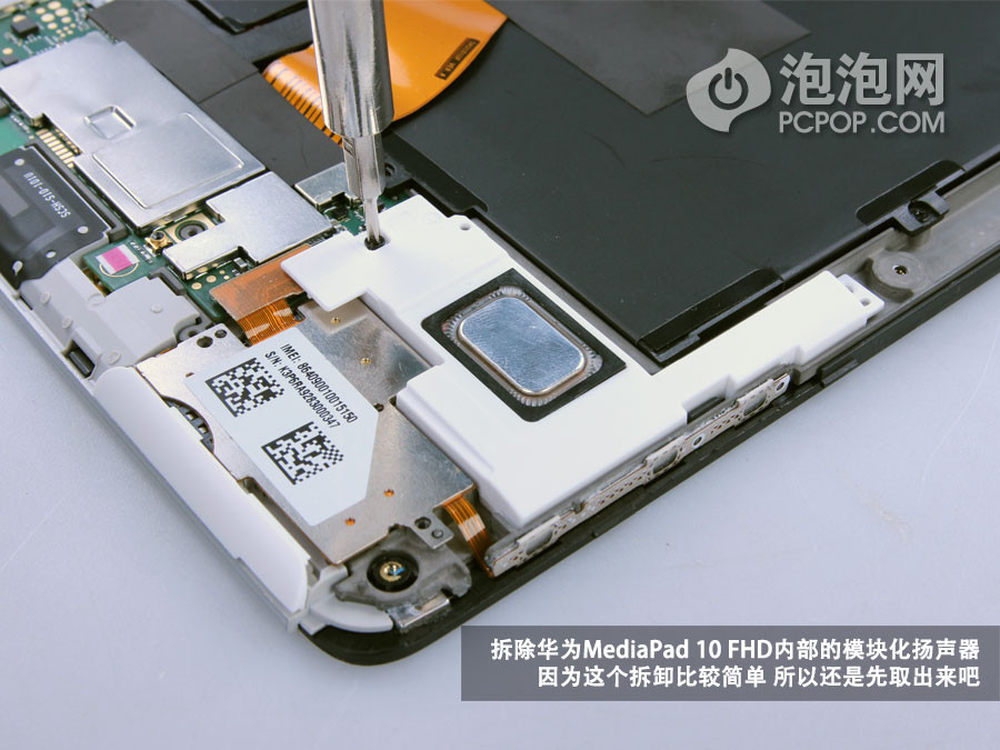

拆卸机身左右两侧的扬声器模块。
17/43

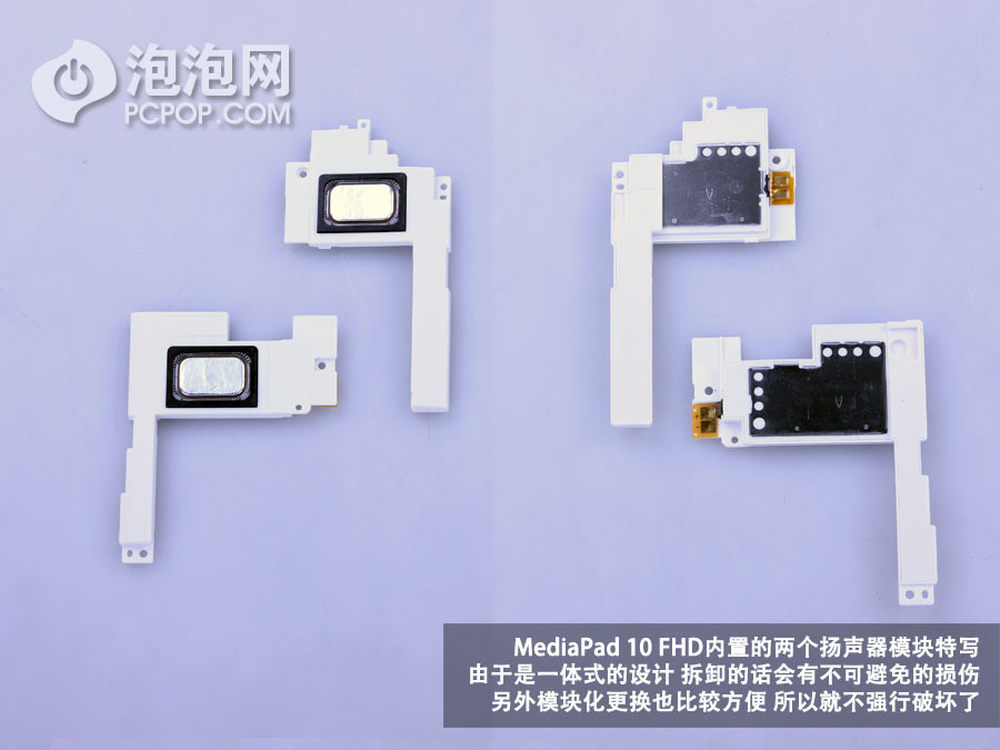

MediaPad 10 FHD模块化的扬声器特写这款双扬声器尤为值得称道，配合机器本身搭载的“杜比数字 ”技术可以为我们提供超强震撼的5.1声道环绕立体声的绝佳影音效果，随时享受家庭影院般的播放效果。
18/43

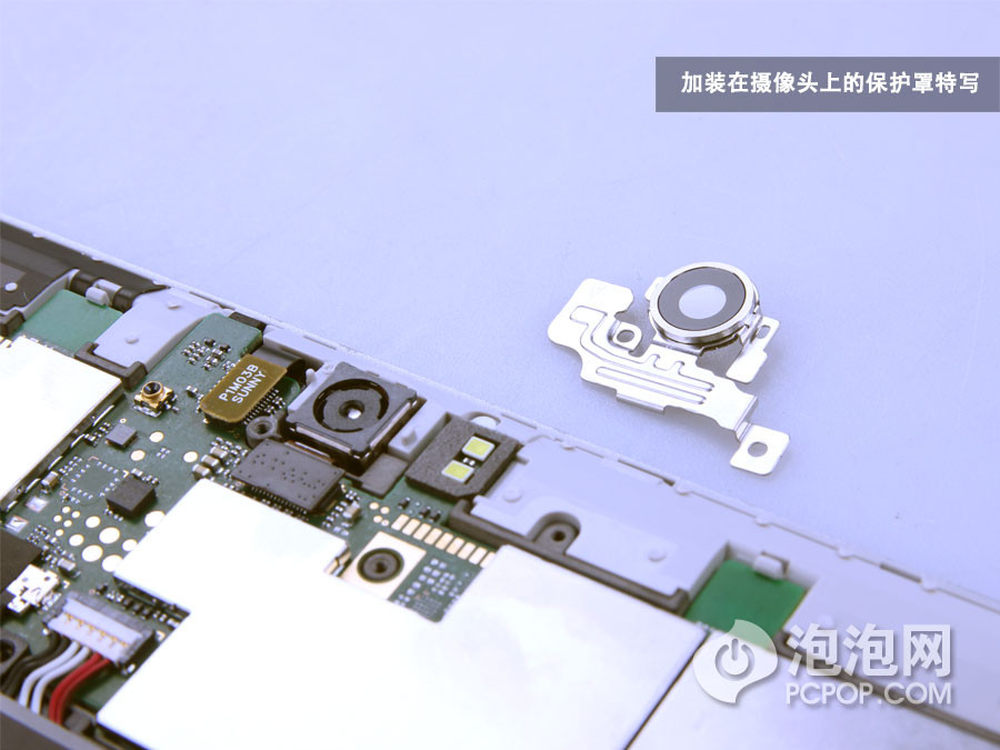

加装在后置摄像头的保护罩特写。保护罩确保了摄像头的安全，正是这个小巧精致的摄像头为我们提供了800万像素的超强拍摄体验，不但能够满足出游及日常拍照系统，在目前四核平板市场上也是数一数二的。
19/43
拆卸显示面板连接在主控面板的排线。
20/43

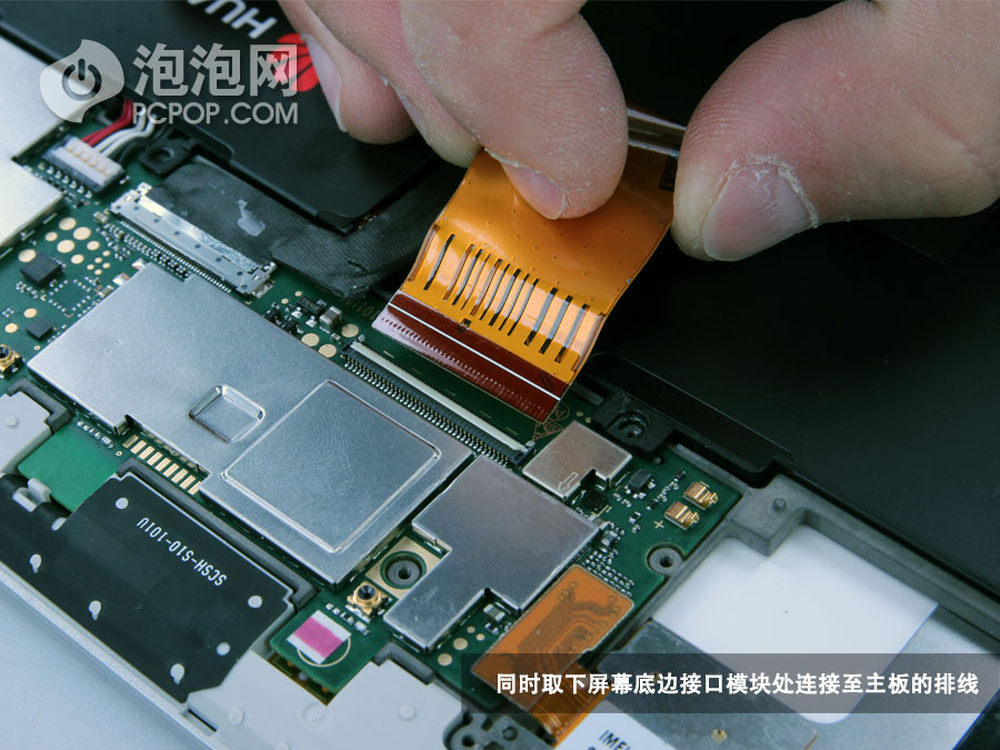

取下接口模块连接在主板上的模块。
21/43

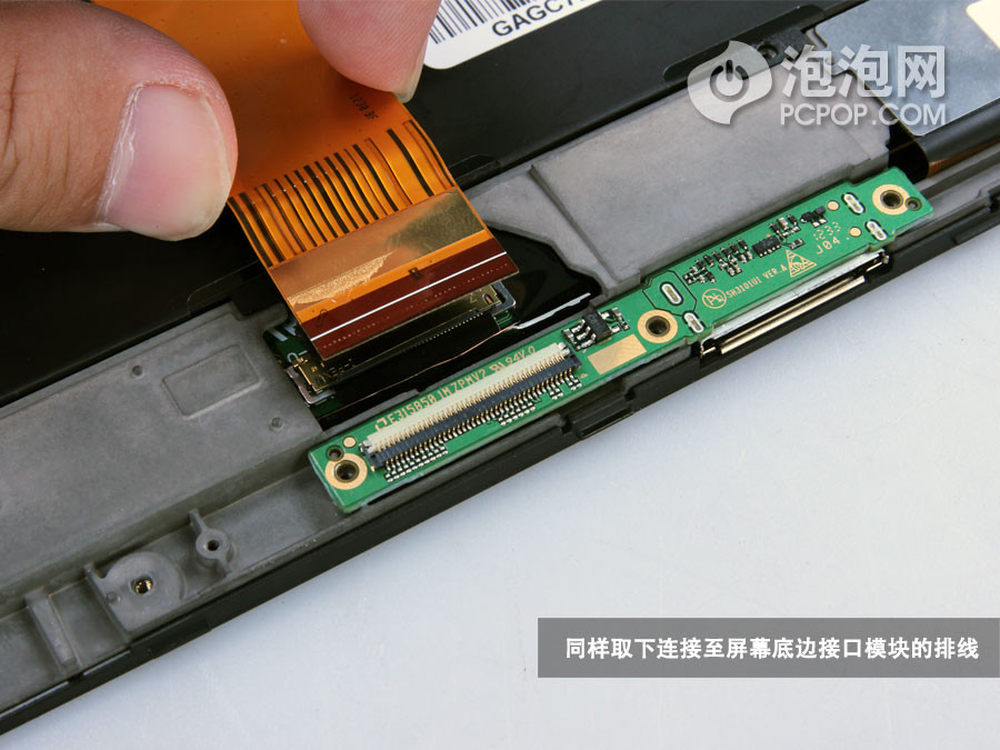

取下接口模块上的排线
22/43

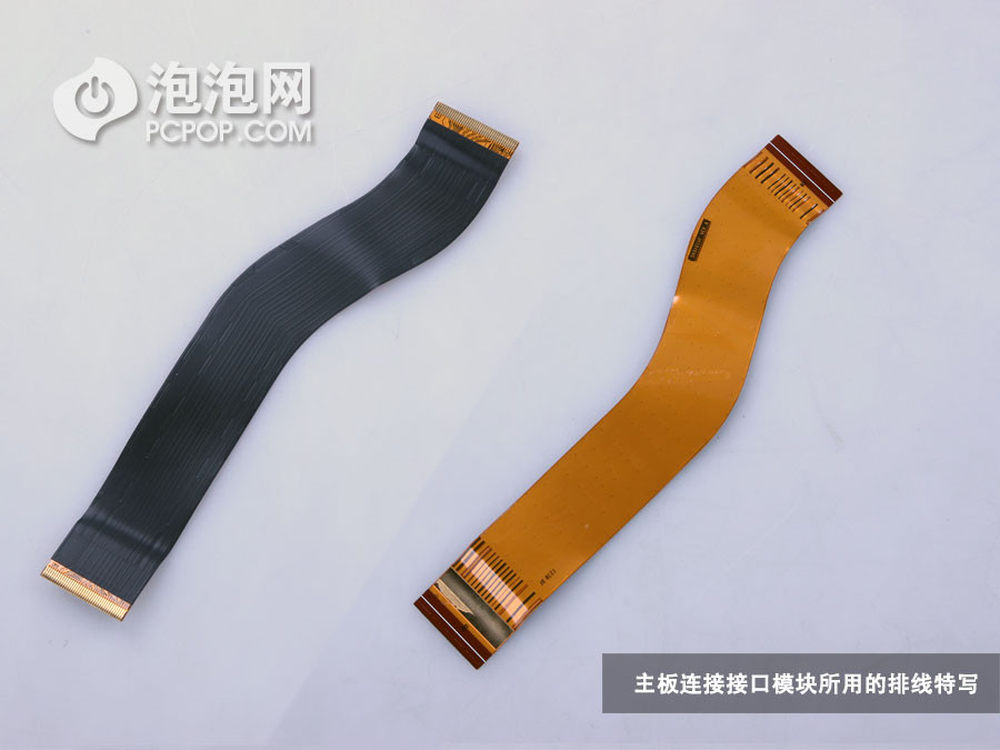

连接主板和接口模块的排线特写。
23/43

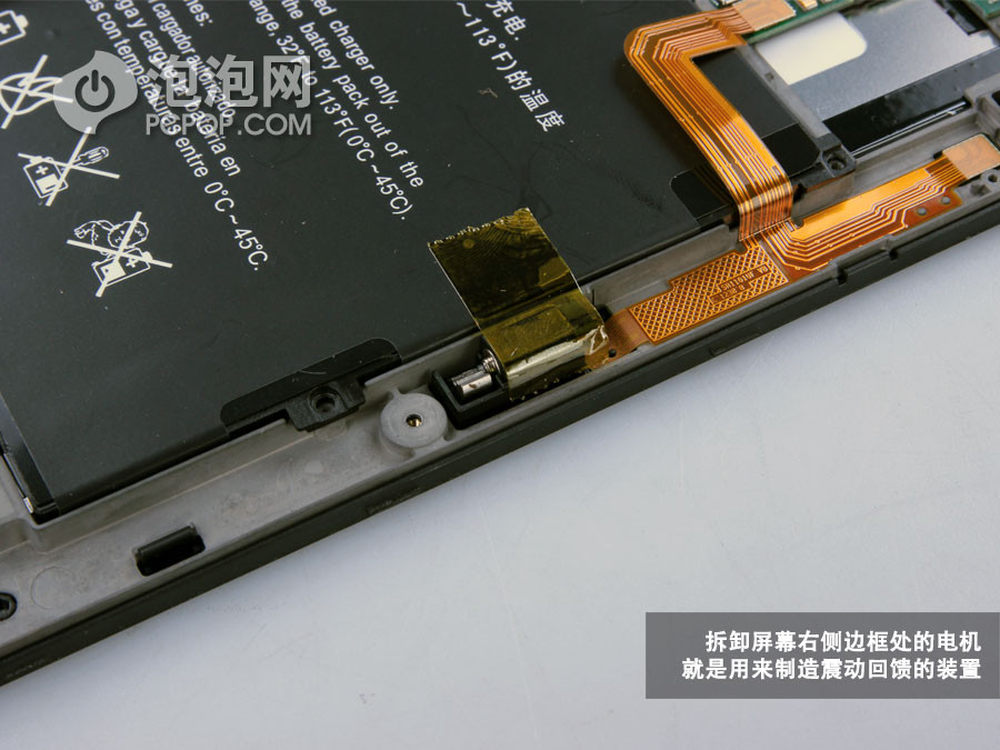

拆卸平板内部控制震动回馈的电机
24/43

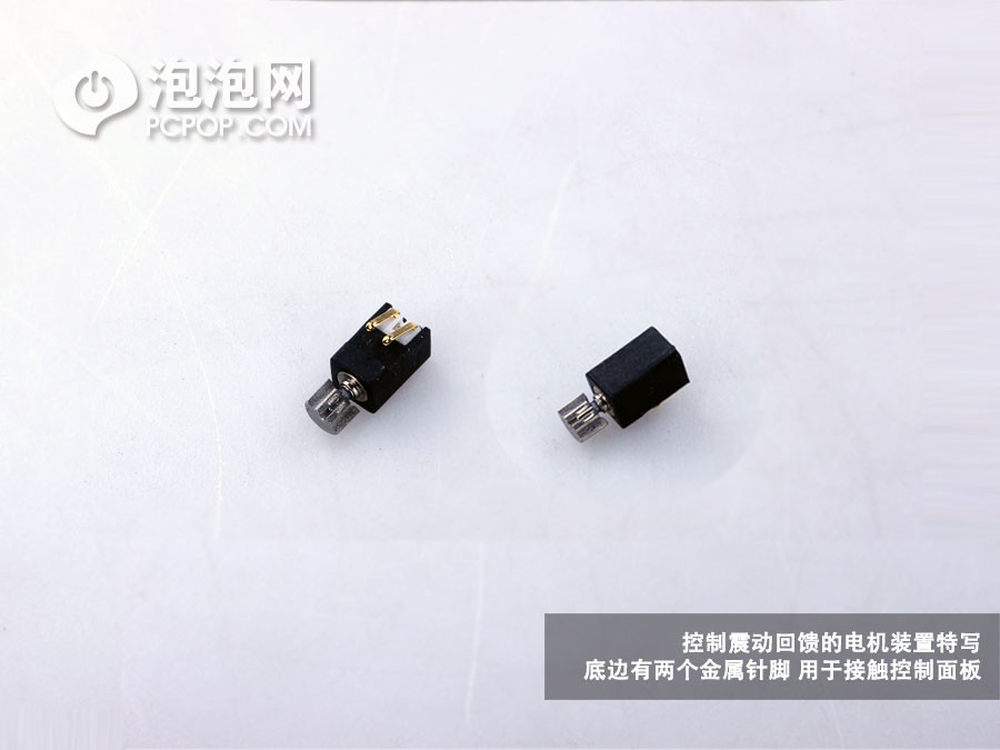

MediaPad 10 FHD内部控制震动回馈的电机特写。
25/43

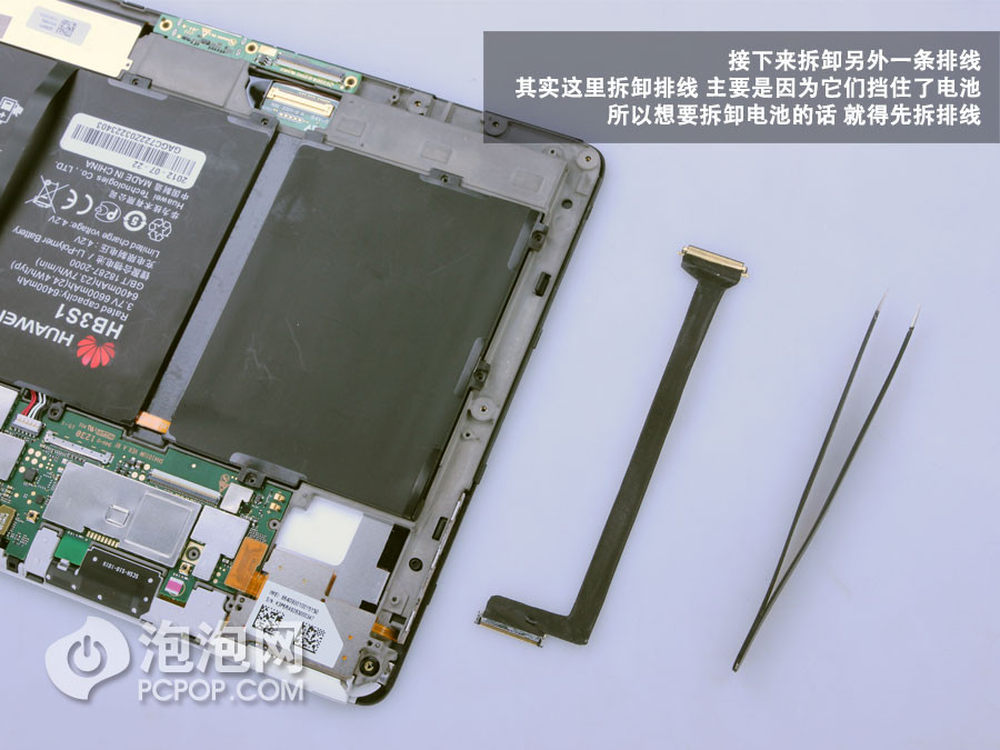

拆卸另一条跨越电池连接的排线，方便后续拆解其它部件。
26/43

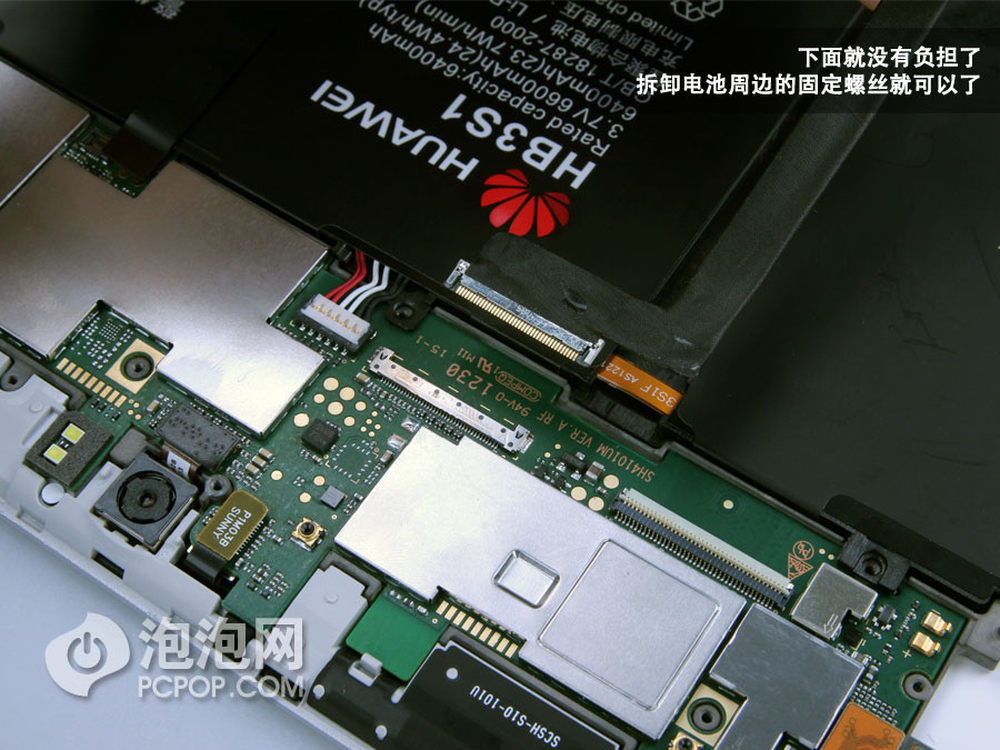

没有负担了，那么去除电池周围的螺丝就可以了。
27/43

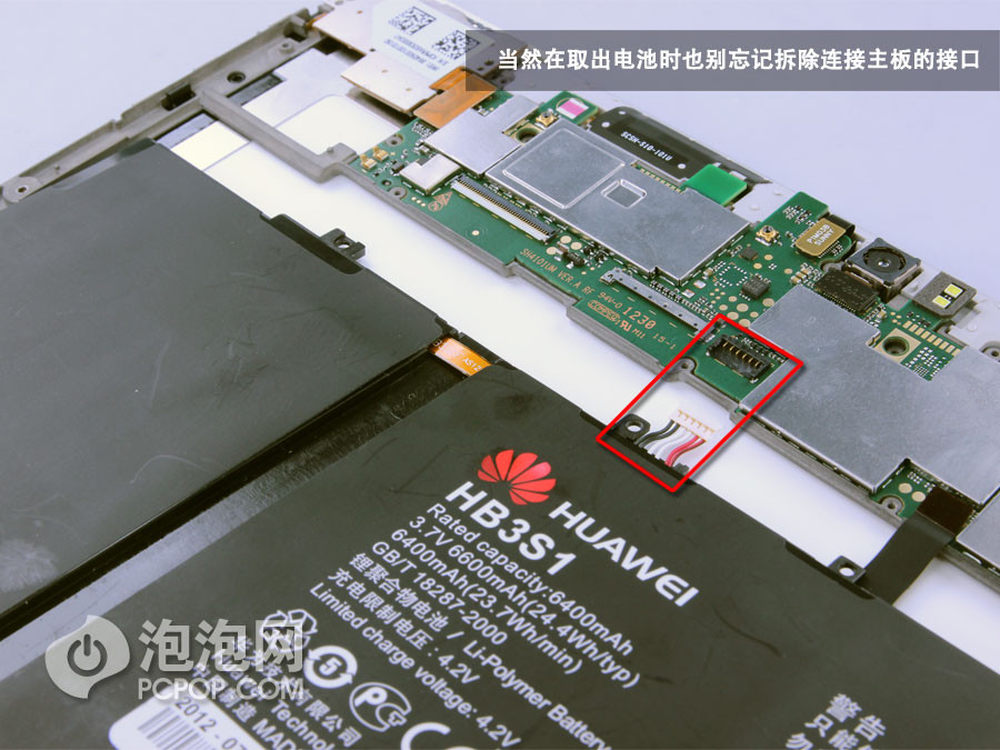

要注意的是在取出电池时，拆除与主板之间的连接。
28/43

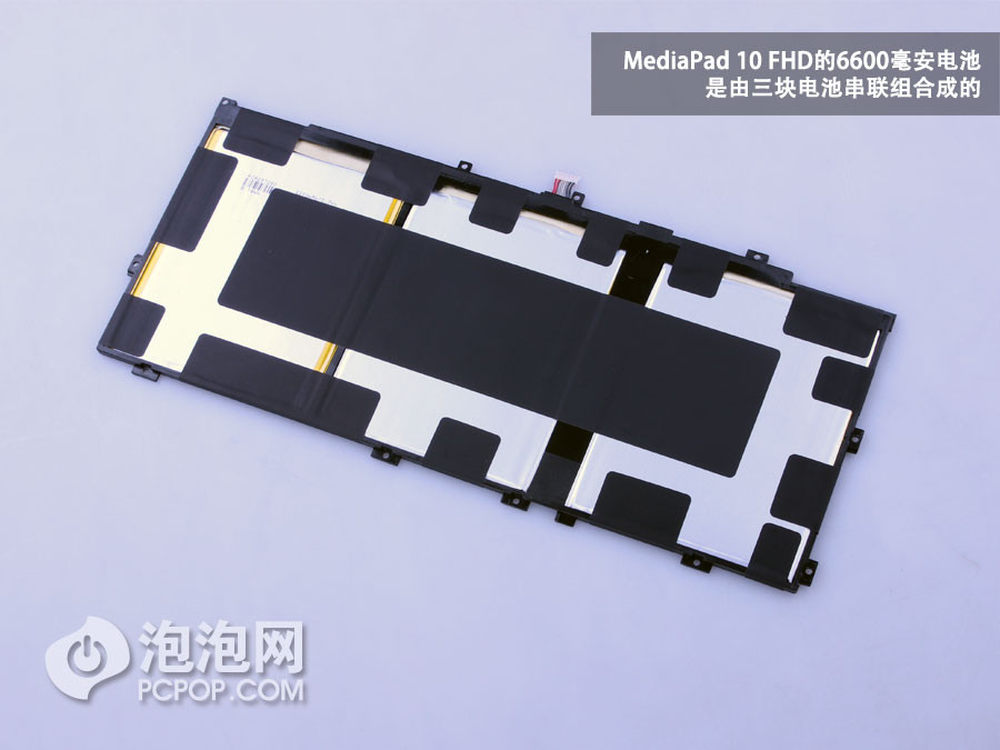

MediaPad 10 FHD的电池是由3快电池串联而成的。刚刚看到了电池的正面，现在看看它的背面，也是一样的细致。
29/43

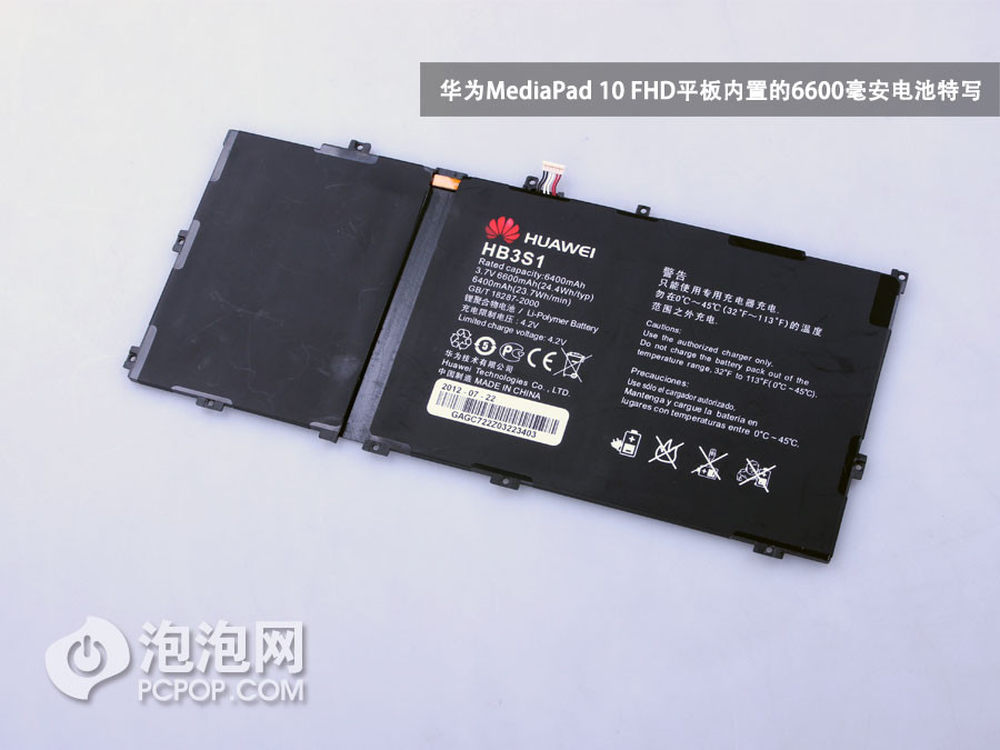

这块电池拥有6600毫安的电量，但是在待机和视频播放时长上面不输于苹果 new ipad 11000多毫安电池的效果，这也归功于机器采用的海思K3V2芯片具备低能耗的优势，后面我们还会提到。
30/43

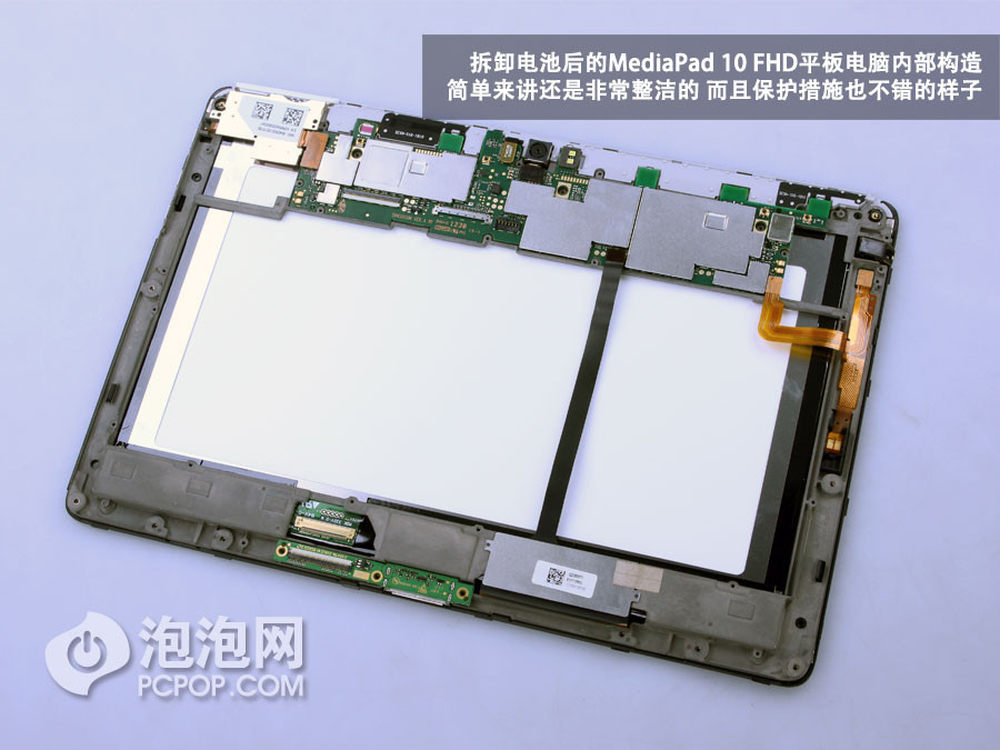

MediaPad 10 FHD的内部构造整齐有序。
31/43

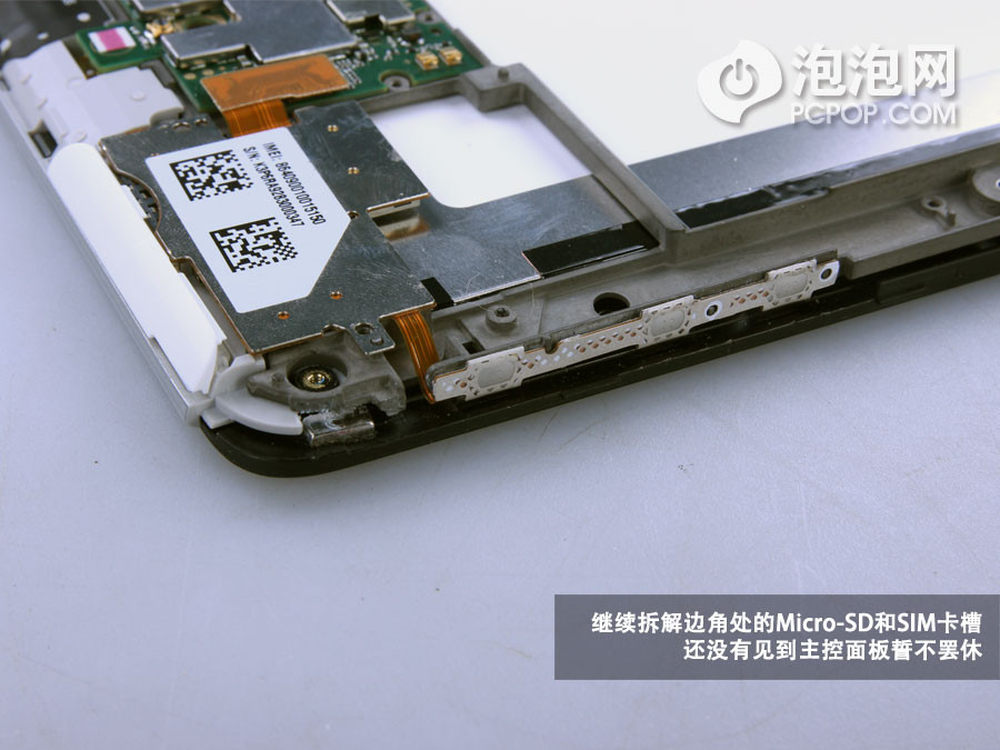

继续从卡槽处拆卸，不拆下主板誓不罢休。
32/43

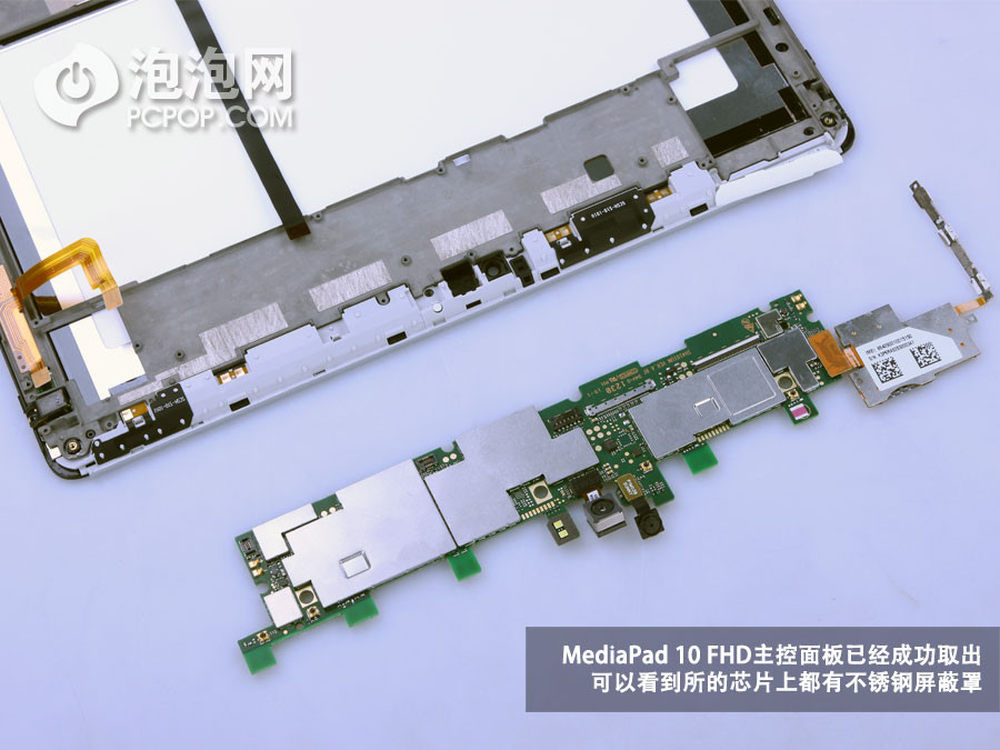

终于搞定拆下了MediaPad 10 FHD主板。芯片上的不锈钢屏蔽罩在很好的保护各个部件的同时不失美观大方，华为对工艺的追求可见一斑。
33/43

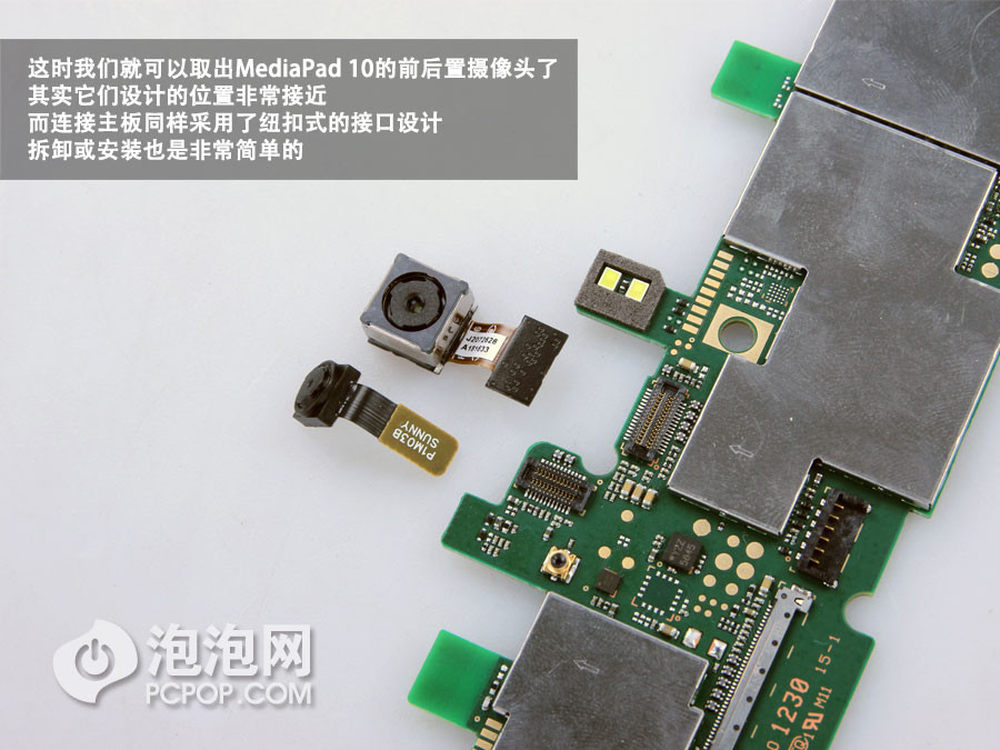

主板成功拆卸后，前后摄像头就能够比较方便的取出了。
34/43

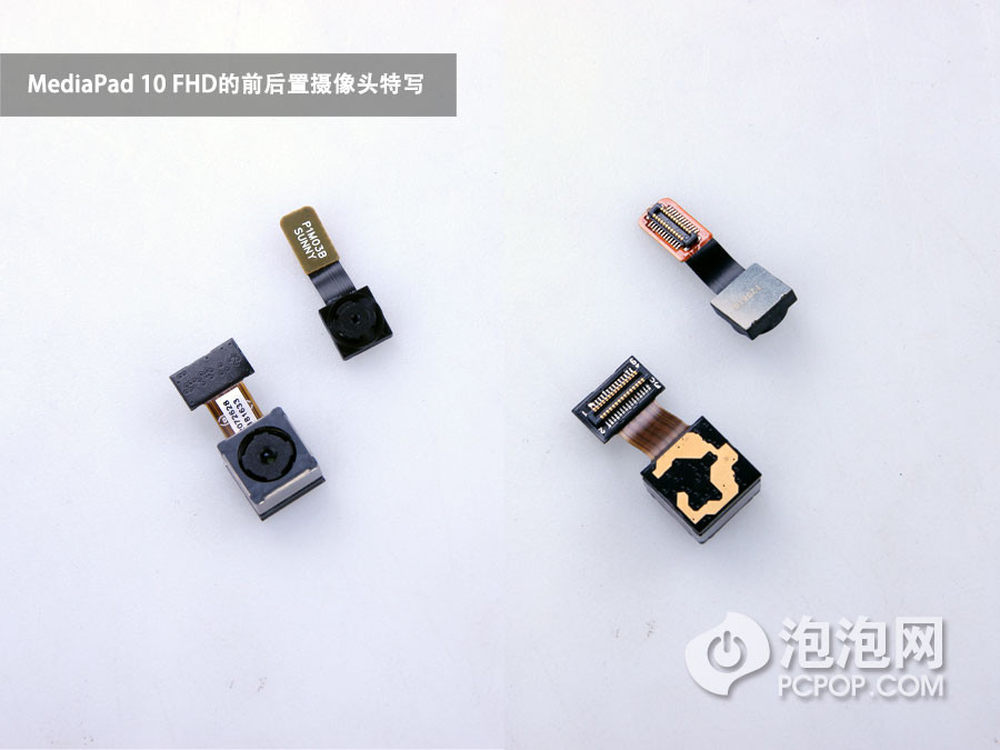

MediaPad 10 FHD前后置摄像头特写。前置摄像头不仅可以满足我们自拍的需求，更能利用3G版独特的视频通话功能，和亲朋好友时时“面对面”交流。
35/43

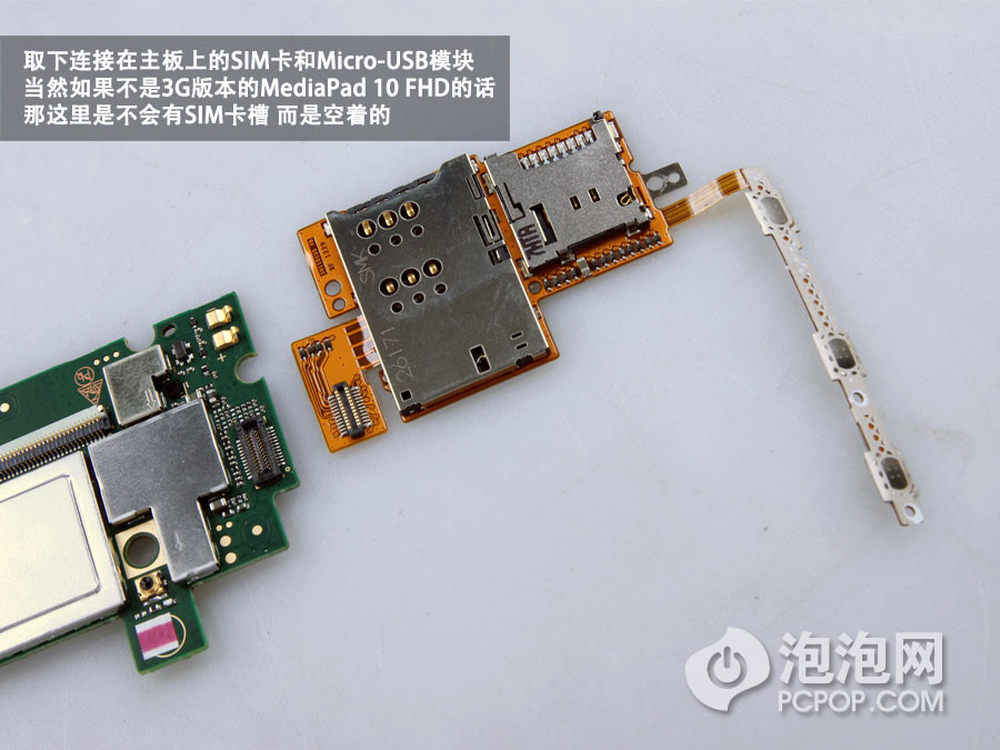

卡槽模块是可以取下的，方便临时更换。
36/43

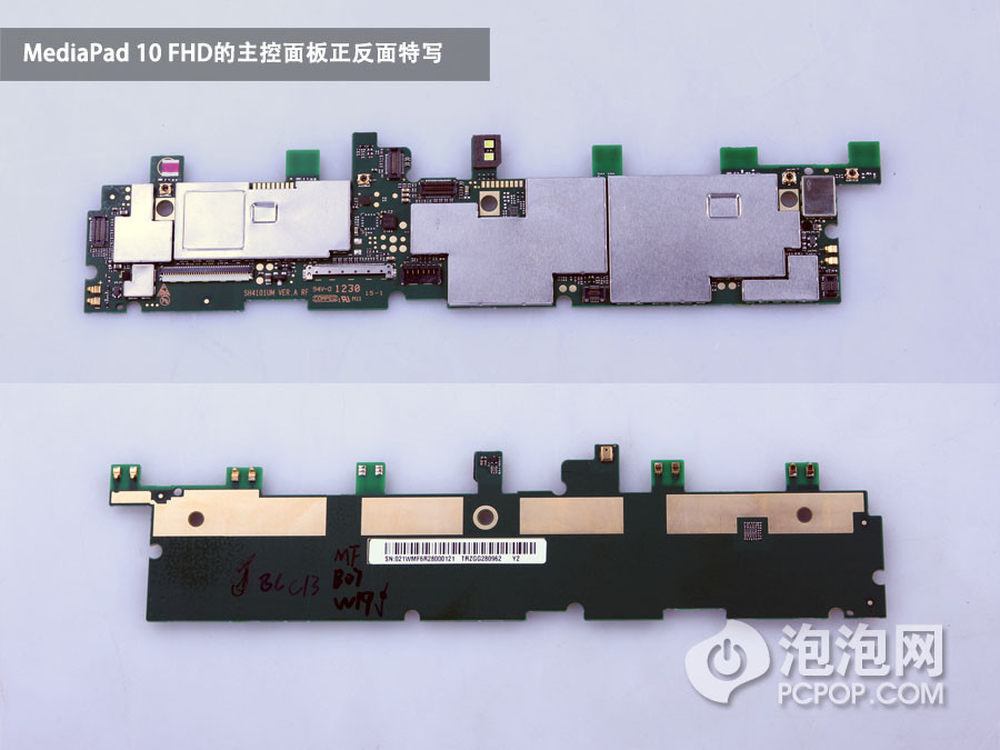

MediaPad 10 FHD的主控面板特写。
37/43
主控面板设计有不锈钢屏蔽罩。
38/43

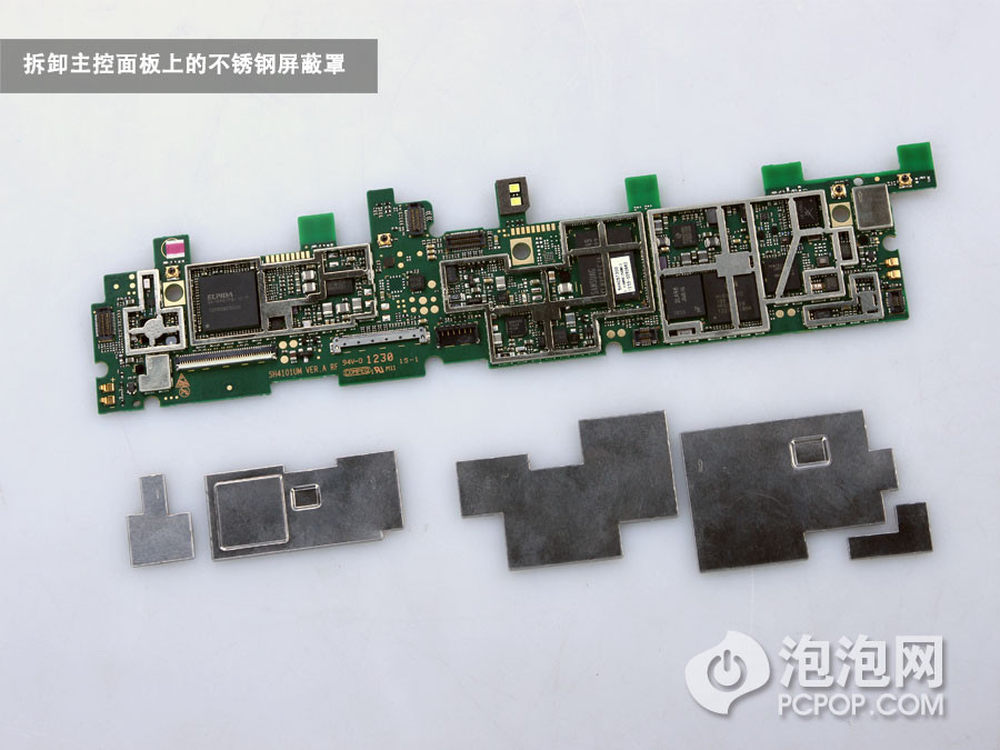

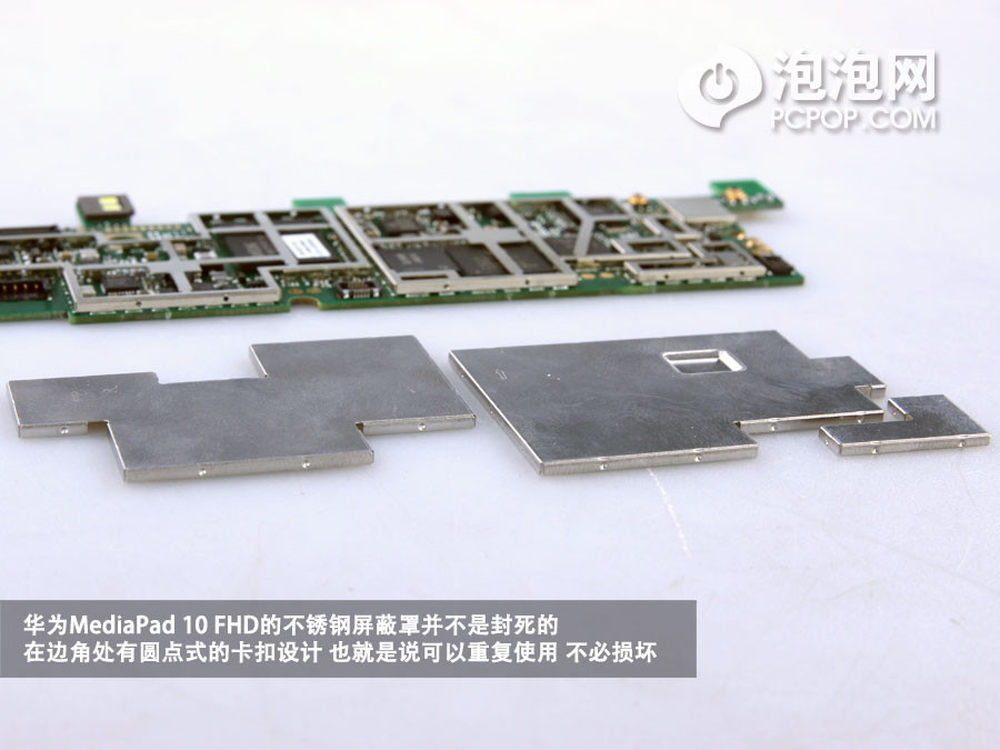

不锈钢屏蔽罩是卡扣设计的而并非封死的，也就是说可以重复使用，满足各位技术狂人们不断拆机研究的需要，非常人性化。
39/43

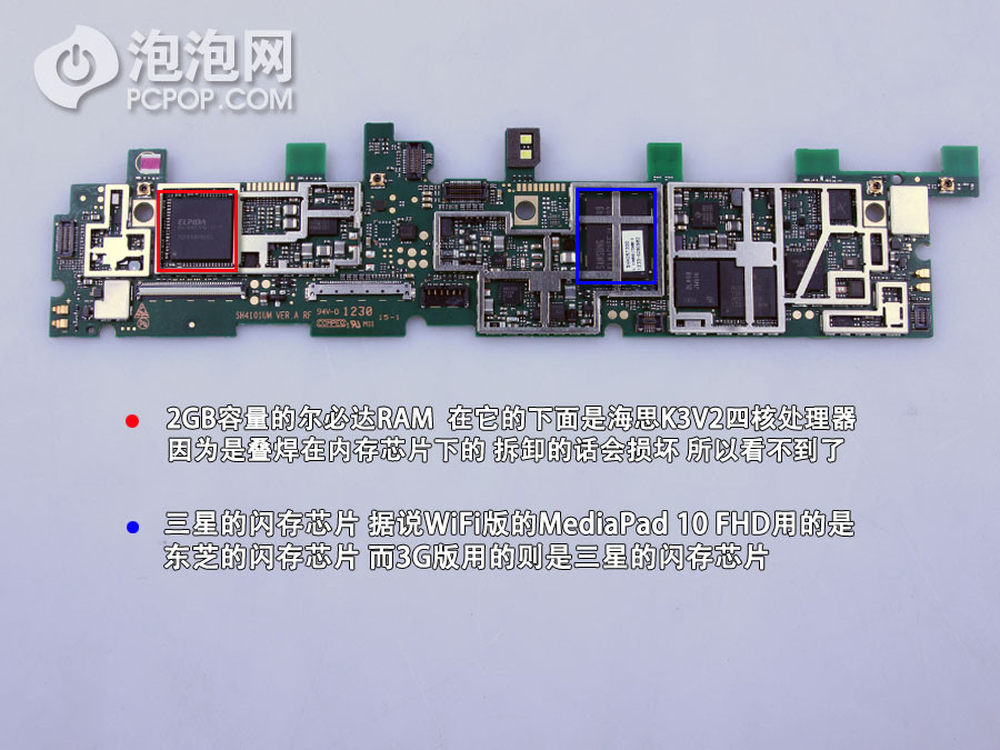

以看到机器2G容量的RAM，而前面所提到让机器实现超低功耗的的中国自研的海思K3V2处理器，就是与内存POP封装在一起。据了解，K3V2四核处理芯片，是2012年业界体积最小的四核移动处理器，遵循ARM Cortex TM A9多核架构，64位内存带宽设计，采用40nm低功耗工艺制造，拥有功耗低、处理快等特点。内嵌一颗16核GPU图形处理核心，可提供80GFLOPS的运算性能和250M多边形生成能力，搭配四核CPU,已成为当今业界最强性能的应用处理器之一。
40/43

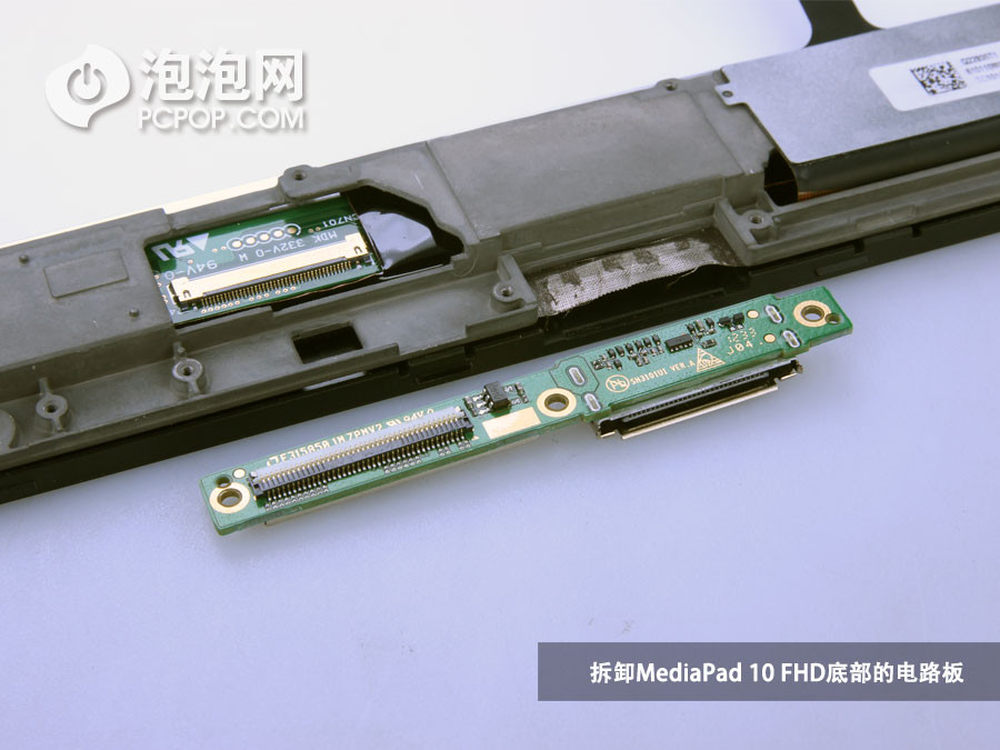

拆卸底部接口的电路板。
41/43

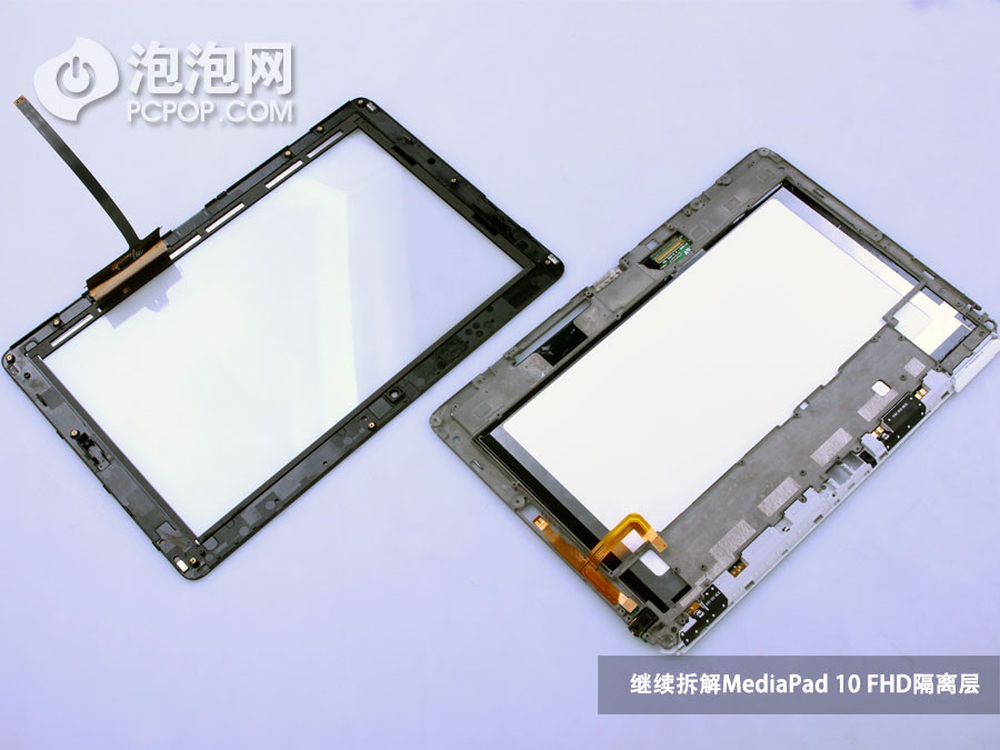

继续拆卸MediaPad 10 FHD的隔离层。
42/43

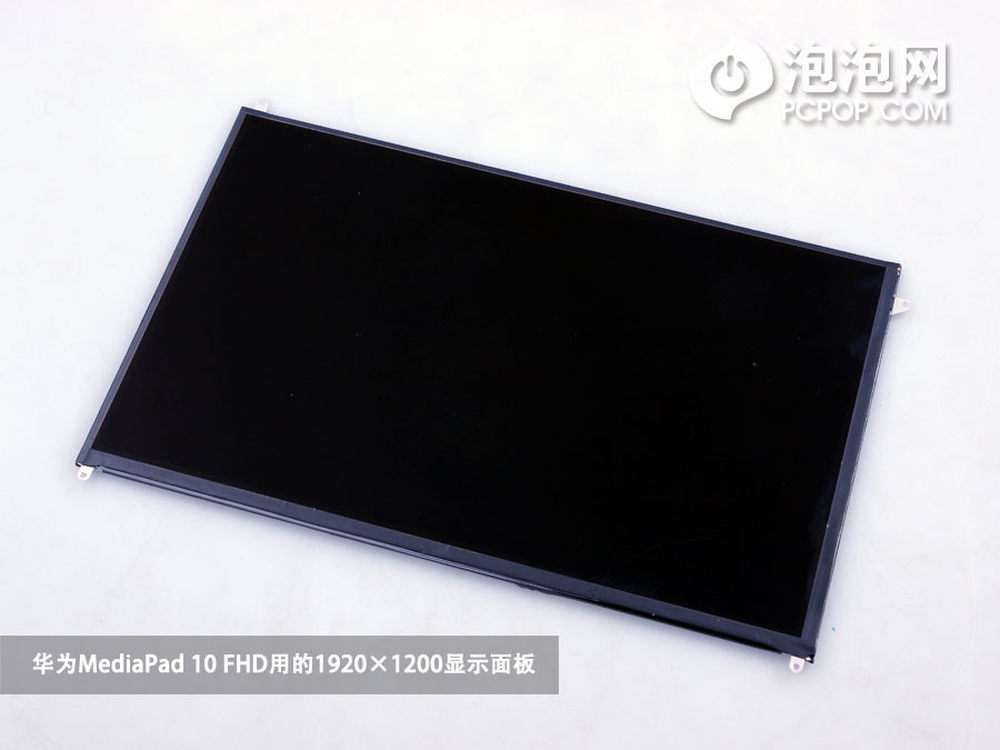

MediaPad 10 FHD所配备的1920*1200分辨率的显示面板。屏幕是机器一个非常大的亮点，这块178度的全视角IPS视网膜屏幕，防滑抗压，具有224ppi精细显示，16万饱和色彩，让屏幕超精细绽放；16：10的比例观影时黑边更少，屏幕利用更合适，高清视频有效显示面积提升35%% 。
43/43

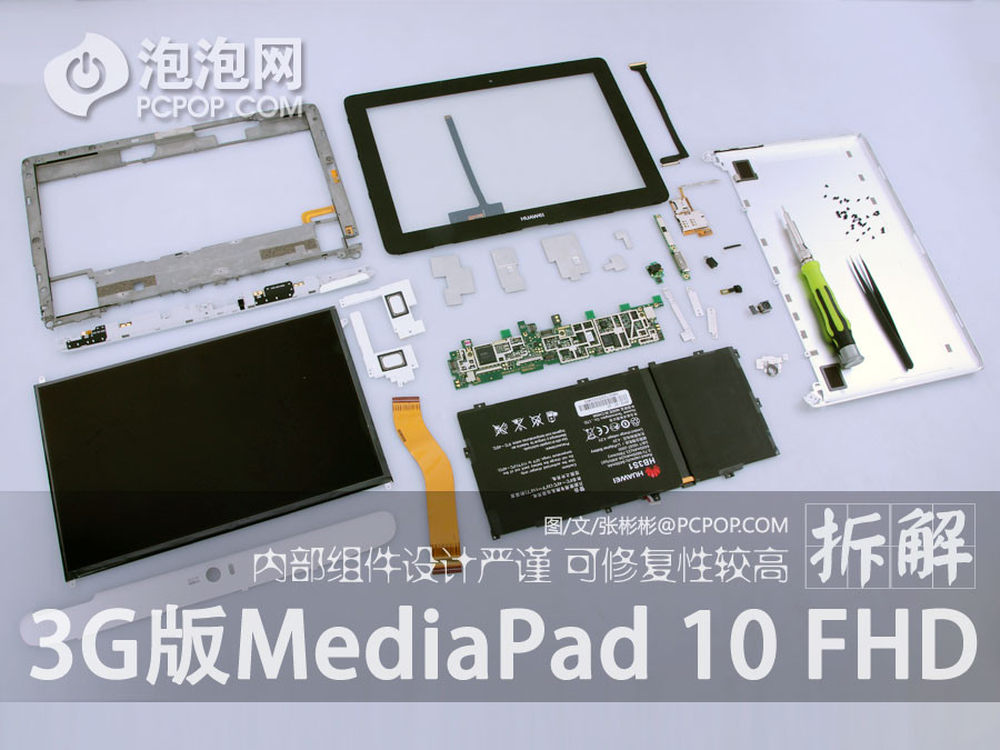

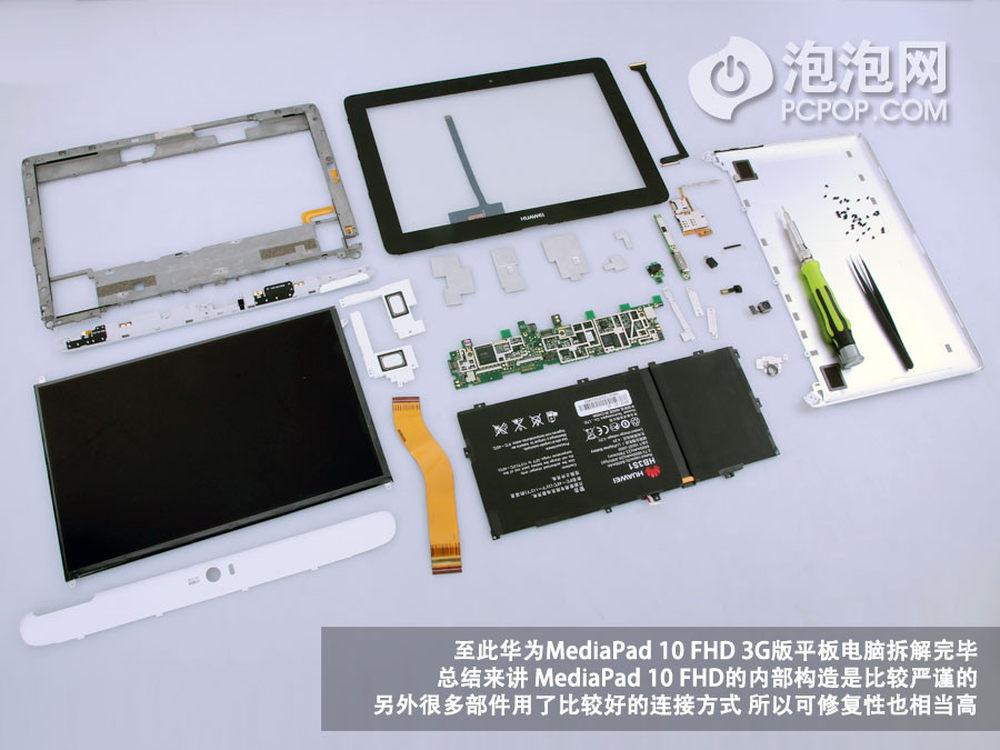

华为3G版MediaPad 10 FHD四核平板拆解完结。整个过程下来，对这款机器有了更深入的了解，几个感觉“精细”“严谨”“大气”，是平板电脑中不可多得的精品。
